Page 1

DEUTSCH

ENGLISH

Oszillosäge / Oscillo-Saw / Scie oscillatrice / Sierra Oscillo/ Sega oscillante

Diamond

Gebrauchs- und Serviceanleitung

Seite 3

Operating and service manual

Page 16

HB 8864

Page 2

Page 3

Oszillosäge Diamond

Oszillierende Gipssäge HEBU Oszillosäge Diamond

Inhalt

1 Lieferumfang ........................................................................................................................................................ 5

2 Sicherheitshinweise ............................................................................................................................................. 5

3 Einsatzbereich ..................................................................................................................................................... 6

4.1. Zweckbestimmung ...................................................................................................................................... 6

4.2. Kontraindikationen ...................................................................................................................................... 6

4 Sägeblatt montieren / wechseln ........................................................................................................................... 7

4.3. Öffnen der Halteschraube / Entfernen des alten Sägeblattes .................................................................... 7

4.4. Einsetzen des neuen Sägeblattes .............................................................................................................. 8

5 Bedienung ............................................................................................................................................................ 8

5.1 Öffnen von Hartverbänden .......................................................................................................................... 9

6 Reinigung und Sterilisation ................................................................................................................................ 10

7 Zubehör .............................................................................................................................................................. 11

8 Ersatzteile .......................................................................................................................................................... 11

9 Service ............................................................................................................................................................... 12

10 Garantie ............................................................................................................................................................. 14

11 Umweltschutz ..................................................................................................................................................... 14

12 Technische Daten .............................................................................................................................................. 14

13 Hersteller- und Kundendienst-Adresse .............................................................................................................. 14

HB 8864 HB 8864-J

Page 4

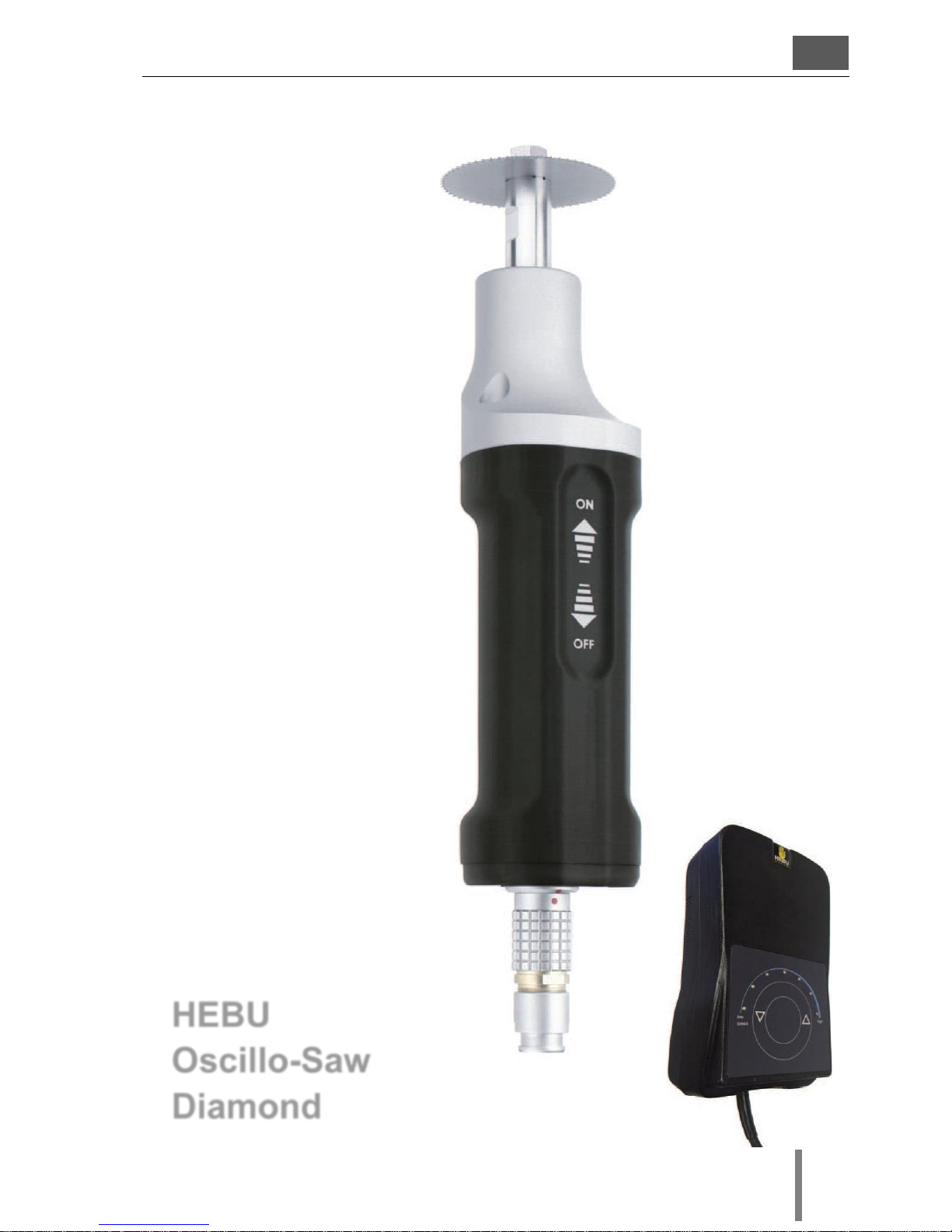

Oszillosäge Diamond

HEBU

Oszillosäge Diamond

Page 5

Oszillosäge Diamond

1 Lieferumfang

HB 8864

HEBU Oszillosäge Diamond

HB 8865

HEBU Netzteil mit Drehzahlregelung

HB 8895-02

Rundsägeblatt,  50 mm, x-bite

HB 8896-02

Rundsägeblatt,  65 mm, x-bite

E 8894-01

2x Gabelschlüssel

Gebrauchsanweisung

2 Sicherheitshinweise

Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit ! gekennzeichnet.

Lesen Sie vor Gebrauch diese Bedienungsanleitung sowie die einschlägigen nationalen Arbeitsschutzbestimmungen und handeln Sie auch danach.

Bitte bewahren Sie diese Bedienungsanleitung zum späteren Gebrauch auf und legen Sie diese auch bei einer Weitergabe oder Veräußerung dem Gerät bei.

Bestimmungsgemäße Verwendung: Dieses Gerät ist bestimmt zum Öffnen von Hartverbänden.

Keine Schilder und Zeichen auf das Gerät nieten oder schrauben. Die Schutzisolierung kann dadurch unwirksam werden. Empfohlen werden Klebeschilder.

Nur unbeschädigte Stecker und Kabel verwenden. Überprüfen Sie Kabel und Stecker regelmäßig.

Netzspannung und Spannungsangabe am Gerät müssen übereinstimmen.

Nur original Zubehör verwenden.

Persönliche Schutzausrüstung tragen. Schutzbrille, Gehörschutz und Handschuhe.

Das Gerät darf nicht in explosionsgefährdeten Bereichen betrieben werden.

Page 6

Oszillosäge Diamond

3 Einsatzbereich

Der Einsatz von oszillierenden Gipssägen findet vorwiegend in der Orthopädie zur Gipsentfernung statt.

4.1. Zweckbestimmung

Ein von Hand gehaltenes, strombetriebenes (Wechselstrom) Produkt zum Schneiden von Gips oder synthetischem Material üblicherweise während der Entfernung eines Gipsverbandes. Das proximale Ende (der Griff) ist üblicherweise zylindrisch, während das distale Ende in einem runden, halbmondförmigen oder kreisförmigen Blatt endet, geeignet um Gipsverbandmaterial zu schneiden. Die Blätter schneiden, weil ein elektrischer Motor im Griff sie antreibt (schwingen). Der Schnitt erfolgt eher durch Vibrieren als durch Sägen.

4.2. Kontraindikationen

Es sind keine Kontraindikationen bekannt.

Page 7

Oszillosäge Diamond

4 Sägeblatt montieren / wechseln

Verletzungsgefahr durch unbeabsichtigtes Einschalten. Vor dem Wechseln Stecker ziehen. Verwenden Sie gegebenenfalls stabile

Handschuhe, damit Sie sich nicht am Sägeblatt verletzen können.

4.3. Öffnen der Halteschraube / Entfernen des alten Sägeblattes

1. Legen Sie die Säge auf eine stabile Unterlage (Tisch).

2. Setzen Sie einen Gabelschlüssel an der Antriebswelle hinter dem Sägeblatt an, den zweiten vorne an der Halteschraube (siehe Abbildung 1).

3. Halten Sie den hinteren Schlüssel fest und nutzen ihn dazu, die Säge zu fixieren.

4. Öffnen Sie mit dem vorderen Schlüssel die Halteschraube.

5. Entfernen Sie die Halteschraube und den Fixierring. Achten Sie darauf, dass keine Teile verloren gehen.

6. Entfernen Sie gegebenenfalls das alte Sägeblatt.

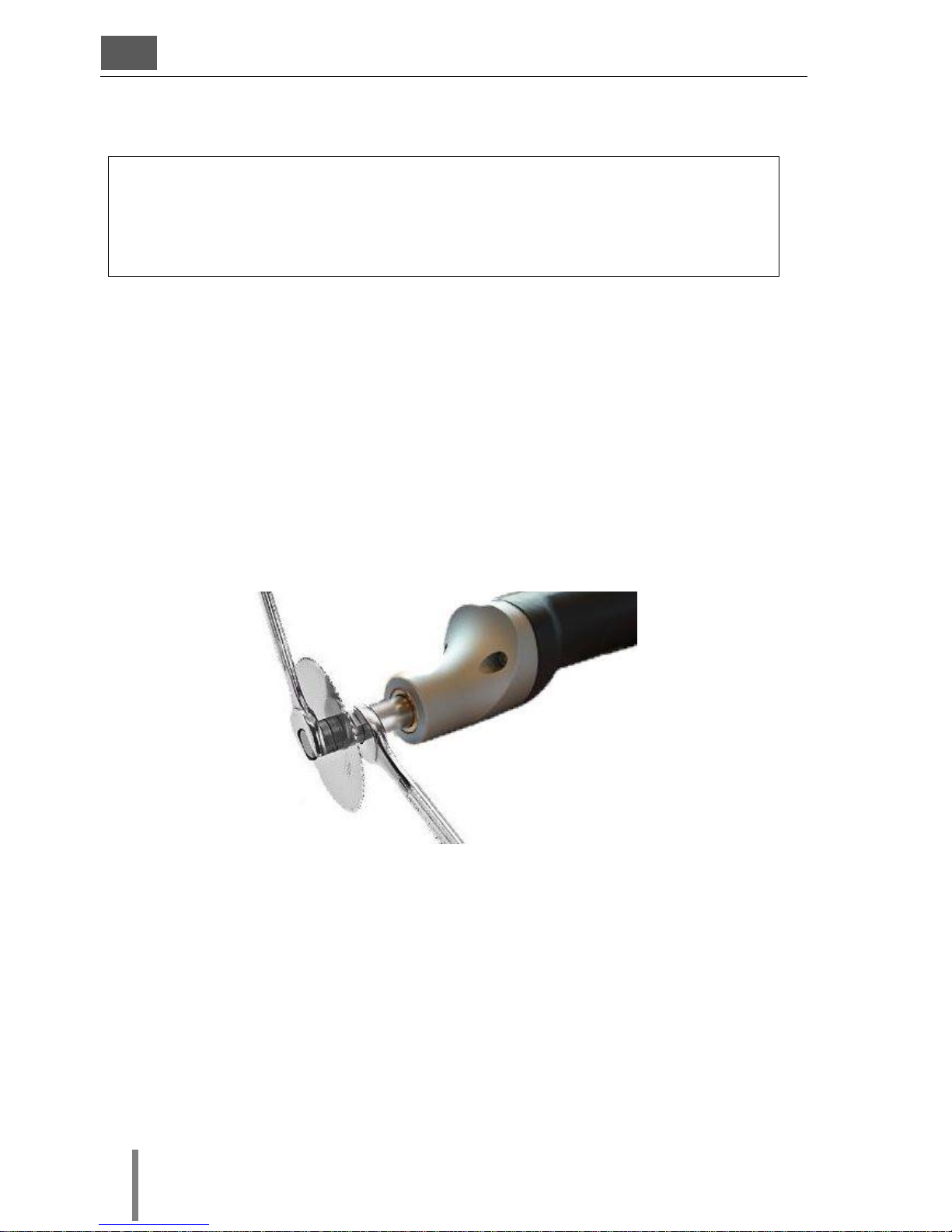

Abbildung 1:

Lösen der Halteschraube

Page 8

Oszillosäge Diamond

4.4. Einsetzen des neuen Sägeblattes

1 Prüfen Sie Innengewinde und Sägeblattauflage der Antriebswelle auf Sauberkeit. 2 Neues Sägeblatt auflegen.

Es spielt keine Rolle, welche Seite des Sägeblattes nach außen bzw. innen zeigt.

Wichtig!

Die Einkerbungen im Sägeblatt müssen exakt auf den beiden Zapfen der Antriebswelle liegen.

3 Legen Sie den Fixierring auf. Die Einkerbungen im Fixierring müssen immer zur Säge

zeigen (siehe Abbildung 2). Diese müssen ebenfalls genau auf den Zapfen liegen. 4 Halteschraube von Hand eindrehen und leicht festziehen. 5 Danach mit Hilfe der Gabelschlüssel, wie oben beschreiben, anziehen.

Das Anzugsmoment beträgt 6 - 7 Nm. Achtung! Nicht überdrehen.

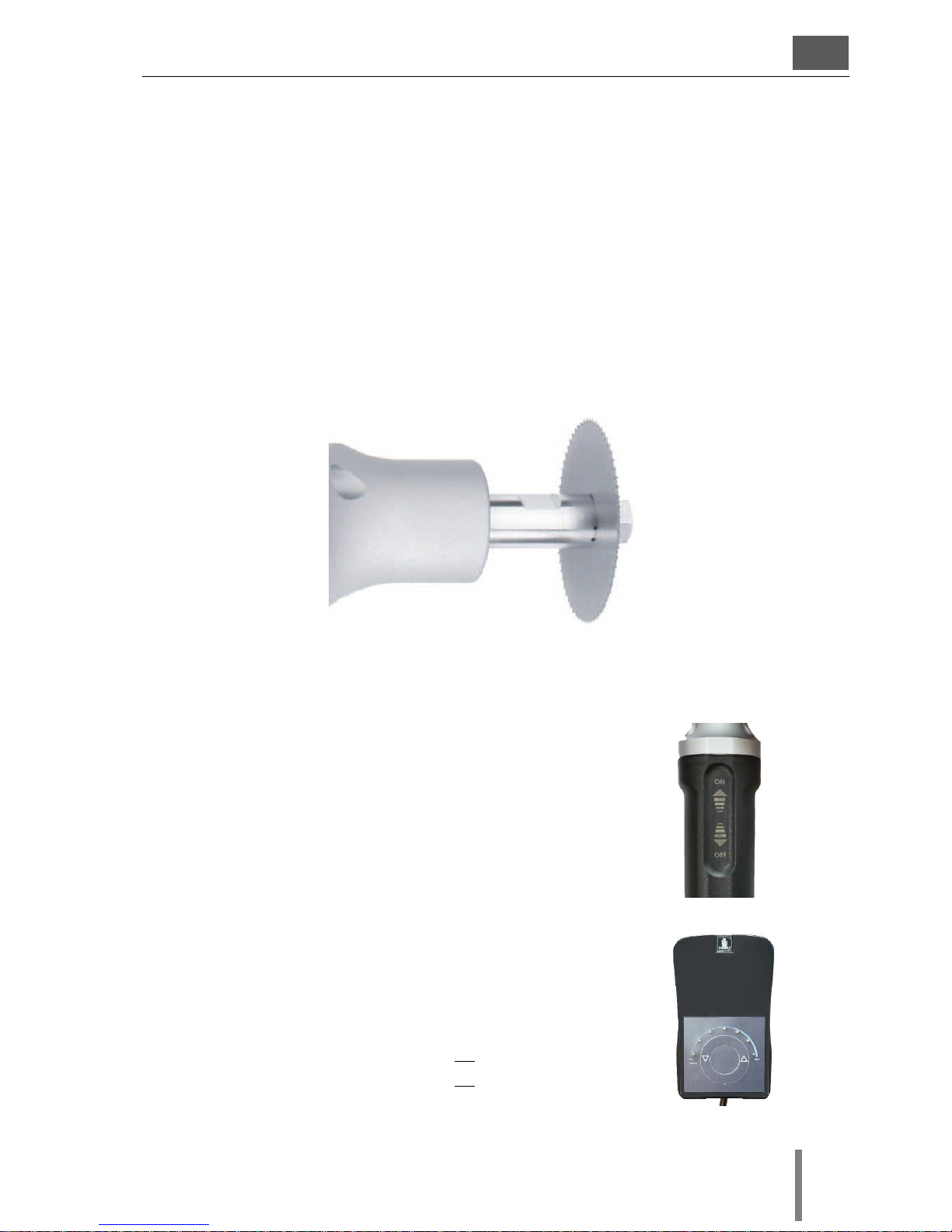

Abbildung 2:

Einsetzen des Sägeblattes

5 Bedienung

Ein- und Ausschalten (Abbildung 3)

Einschalten: Per Touch nach oben über ON fahren Ausschalten: Per Touch nach unten über OFF fahren

Schwingfrequenz am Netzteil einstellen (Abbildung 4)

Schwingfrequenz bei laufendem Motor wählen. Am Drehzahlsteller kann die optimale Schwingfrequenz je nach Beschaffenheit des Verbandstoffes eingestellt werden. Schwingfrequenzvorwahl mit elektronischem Drehzahlsteller.

Niedrigste Schwingfrequenz ( 1 ): 12000

𝑚𝑖𝑛

Höchste Schwingfrequenz ( 8 ): 21000

𝑚𝑖𝑛

Abbildung 3

Abbildung 4

Page 9

Oszillosäge Diamond

5.1 Öffnen von Hartverbänden

Wählen Sie zu Beginn ein passendes Sägeblatt aus. Die HEBU Oszillosäge mit aufgesetztem Sägeblatt auf den zu öffnenden Verband ansetzen und

leicht eindrücken. Die Führungshand kann dabei als Stütze und Tiefensteuerung benutzt werden und verhindert abruptes Eindringen, wenn der Verband durchschnitten ist.

Solange das Sägeblatt durch den Gips schneidet ist ein Widerstand spürbar. Sobald der Gips durchschnitten ist, verschwindet der Widerstand. Ist dieser Durchbruch fühlbar, wird das Sägeblatt leicht angehoben, ohne es aus der Schnittrinne herauszunehmen und um ca. 15 mm in Schnittrichtung vorwärts bewegt.

Anschließend wird neu angesetzt und in derselben Weise vorgegangen wie oben beschrieben, bis das nächste Stück durchtrennt ist.

Der Gipsverband wird somit durch eine Reihe von Schnitten und linearen Bewegungen entlang der Schnittlinie sicherer geöffnet, als dies durch einen stetigen, linearen Schnitt geschieht.

Bereits nach wenigen Anwendungen tritt Gewohnheit beim Führen der Säge durch den Gipsverband auf sowie das Gespür, in dem Augenblick das Sägeblatt nicht mehr zu belasten, in welchem der Widerstand nicht mehr spürbar ist.

Schwingt das Sägeblatt zu lange auf der Polsterung, kann das schnelle Oszillieren auf der unter der Polsterung liegenden Haut ein brennendes Gefühl hervorrufen.

Zusätzliche Hinweise:

 Fast jeder Gips- oder Kunststoffhartverband weist aufgrund verschiedener Materialien

unterschiedliche Eigenschaften auf. Versuchen Sie, während des Arbeitens die optimale

Drehzahl herauszufinden.

 Bei Kunststoffverbänden ist eine geringere Drehzahl von Vorteil. Somit wird verhindert, dass der

Kunststoff beim Auftrennen aufgrund der Reibungswärme zu schmelzen beginnt.

 Möglichst keine ungepolsterten Gipsverbände mit der HEBU Oszillosäge durchtrennen.

Es können Verletzungen entstehen, sollte die Haut am Gips kleben und dadurch nicht mit dem

Sägeblatt mitschwingen.

Wird dennoch ein hautenger Gipsverband gewünscht, so empfiehlt es sich, einen Trikot- oder

Filzstreifen an einer Arm- oder Beinseite anzulegen und genau darüber auf der Oberfläche des

Gipsverbandes eine Linie mit einem nicht auslöschbaren Stift zu ziehen.

Das Aufsägen des Verbandes erfolgt dann zweckmäßigerweise entlang dieser Linie.

 Beim Anlegen eines Gipsverbandes nach einem operativen Eingriff kann die Operations-wunde

auf dem Gipsverband markiert werden, um das nachträgliche Herausschneiden

eines Fensters zum Entfernen der Nähte und zum Beobachten der Wunde zu ermöglichen.

 Ebenso erleichtert das Herausschneiden eines Fensters die Extraktion von Knochennägeln

sowie erforderliche Punktionen und Incisionen.

 Im Verband eingelegte Metallschienen sollten nicht geschnitten werden.  Überprüfen Sie während des Sägens die Halteschraube auf ihren festen Sitz und ziehen Sie

diese gegebenenfalls nach.

 Bei Überlastung des Motors wird das Gerät automatisch ausgeschaltet. Danach muss das

Netzteil vom Stromnetz getrennt werden.

 Abgenutzte, stumpfe Sägeblätter führen zu erhöhter Motorbelastung und sollten daher

regelmäßig überprüft und rechtzeitig ausgewechselt werden.

 Um eine gleichmäßige Abnutzung des Sägeblattes zu erreichen, öffnen Sie die Halteschraube

und drehen Sie das Sägeblatt um 90°.

Page 10

Oszillosäge Diamond

6 Reinigung und Sterilisation

Verletzungsgefahr durch unbeabsichtigtes Einschalten. Vor Reinigungs- und

Wartungsarbeiten Stecker ziehen.

Die Oszillosäge Diamond und das Kabel zwischen dem Handstück und Netzteil sind wasserdicht und können wie folgt gereinigt und sterilisiert werden:

Aufgrund internationaler Normen (EN ISO 15883) und nationaler Richtlinien sollten nur validierte maschinelle Reinigungs- und Desinfektionsverfahren zur Anwendung kommen.

Die chemische Reinigung soll bei 40°C bis 60°C für mindestens 5 Minuten erfolgen. Als Reinigungsmittel empfehlen wir Produkte mit einem pH-Wert zwischen 9 und 10, z.B. MediClean forte von Dr. Weigert.

Die thermische Desinfektion soll mit vollentsalztem Wasser bei 80 bis 95°C und Einwirkzeit gemäß EN ISO 15883 erfolgen.

Eine ausreichende Trocknung ist durch das Reinigungs- und Desinfektionsgerät oder durch andere geeignete Maßnahmen sicherzustellen. Die Trocknungstemperatur darf 95°C nicht überschreiten, um materialbedingte Alterungsprozesse zu vermeiden.

Vor der Sterilisation müssen die Produkte den Reinigungs- und Desinfektionsvorgang durchlaufen, rückstandsfrei mit demineralisiertem Wasser gespült und getrocknet sein.

Zur Sterilisation empfiehlt HEBUmedical ein validiertes Dampfsterilisationverfahren (z.B. Sterilisator gemäß EN 285 und validiert gemäß DIN EN ISO 17665-1).

Bei der Anwendung des fraktionierten Vakuumverfahrens ist die Sterilisation mit mindestens 134° C (USA 132° C) bei einer Mindesthaltezeit von 4 Minuten mit anschließender Vakuumtrocknung durchzuführen.

Hinweise:

 Verwenden Sie Reinigungs- und/oder Desinfektionsmittel mit einem pH-Wert zwischen 9-10.  Bitte beachten Sie Herstellerangaben zu Dosierung, Einwirkzeit und Erneuerung der

Reinigungs- und Desinfektionsmittel.

 Verwenden Sie keine harten Bürsten oder grobe Scheuermittel.  Produkte keinesfalls länger in Reinigungs- oder Desinfektionsmittel belassen als

vorgeschrieben.

 Zum Spülen demineralisiertes Wasser verwenden.  Herstellerangaben von Reinigungs- und Sterilisationsgeräten beachten.

Für das Netzteil und Netzkabel ist eine Wischdesinfektion geeignet. Dazu empfehlen wir Produkte mit einem pH-Wert zwischen 9 und 10, z.B. MediClean forte von Dr. Weigert.

Page 11

Oszillosäge Diamond

7 Zubehör

HB 8899-05

Kunststoffkoffer mit Einsatz

HB 8889-01

Nachrüstset (Sauger, Schlauch, Absaugglocke, Werkzeug), 220-240V

HB 8889-01V

Nachrüstset (Sauger, Schlauch, Absaugglocke, Werkzeug), 100-120V

HB 8878-01

Patentschraube

HB 8895-04

Rundsägeblatt „non-stick“,  50 mm

HB 8896-04

Rundsägeblatt „non-stick“,  65 mm

HB 8895-03

Rundsägeblatt TITANIUM,  50 mm

HB 8896-03

Rundsägeblatt TITANIUM,  65 mm

HB 8897-01

Rundsägeblatt,  44 mm, für Gips

HB 8897-02

Rundsägeblatt,  44 mm, x-bite

HB 8895-01

Rundsägeblatt,  50 mm, für Gips

HB 8895-02

Rundsägeblatt,  50 mm, x-bite

HB 8896-01

Rundsägeblatt,  65 mm, für Gips

HB 8896-02

Rundsägeblatt,  65 mm, x-bite

HB 8898-01

Rundsägeblatt,  80 mm, für Gips

HB 8898-02

Rundsägeblatt,  80 mm, x-bite

HB 8892-01

Segment-Sägeblatt,  65 mm, für Gips

HB 8892-02

Segment-Sägeblatt,  65 mm, x-bite

HB 8890-01

Taillen-Sägeblatt,  65 mm, für Gips

HB 8890-02

Taillen-Sägeblatt,  65 mm, x-bite

HB 8893-01

Tiefen-Sägeblatt,  70 mm, für Gips

HB 8893-02

Tiefen-Sägeblatt,  70 mm, x-bite

8 Ersatzteile

E 8894-01

Gabelschlüssel

E 8894-02

Halteschraube

E 8894-03

Fixierring

E 8864-50

Adapterkabel, Diamond-Netzteil ->neue Absaugung

Page 12

Oszillosäge Diamond

9 Service

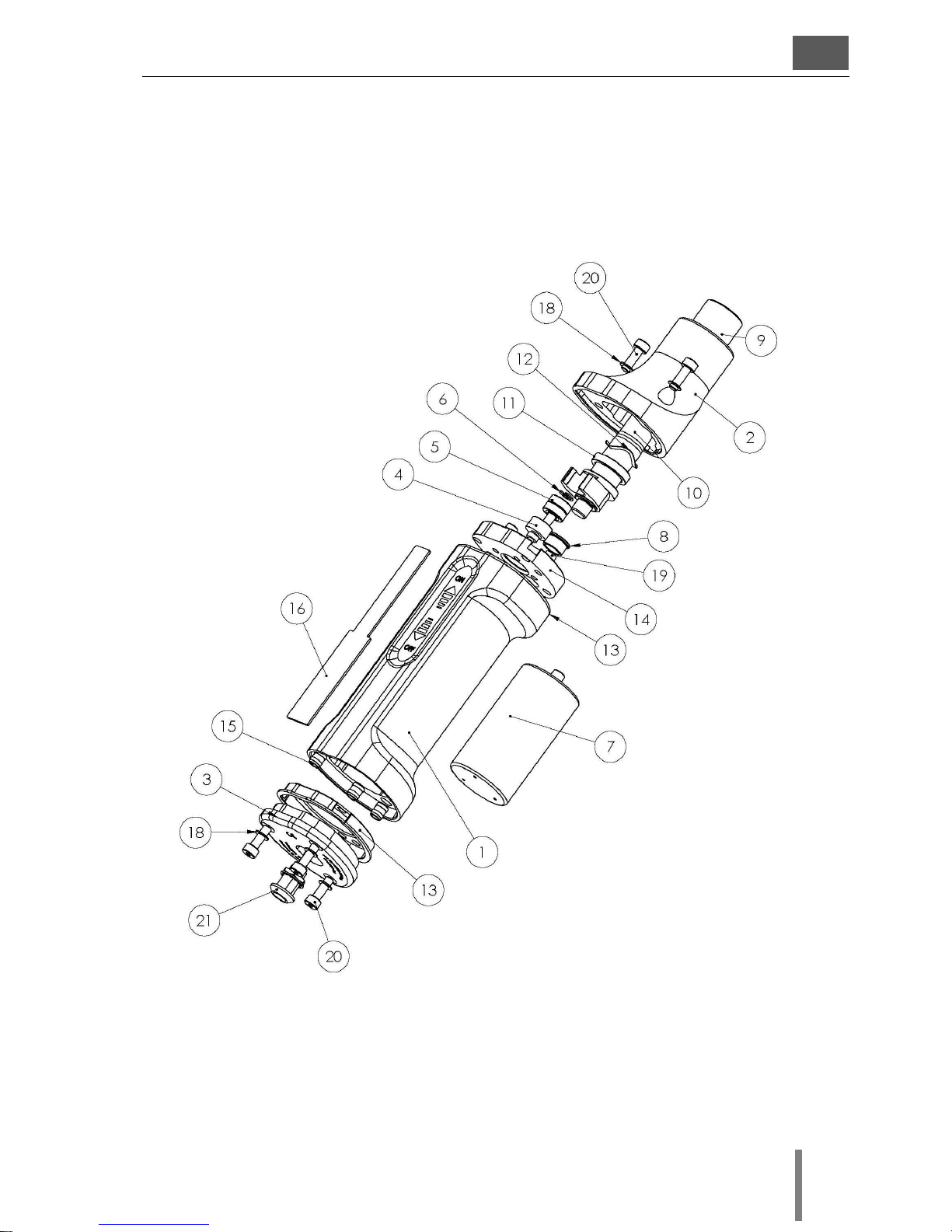

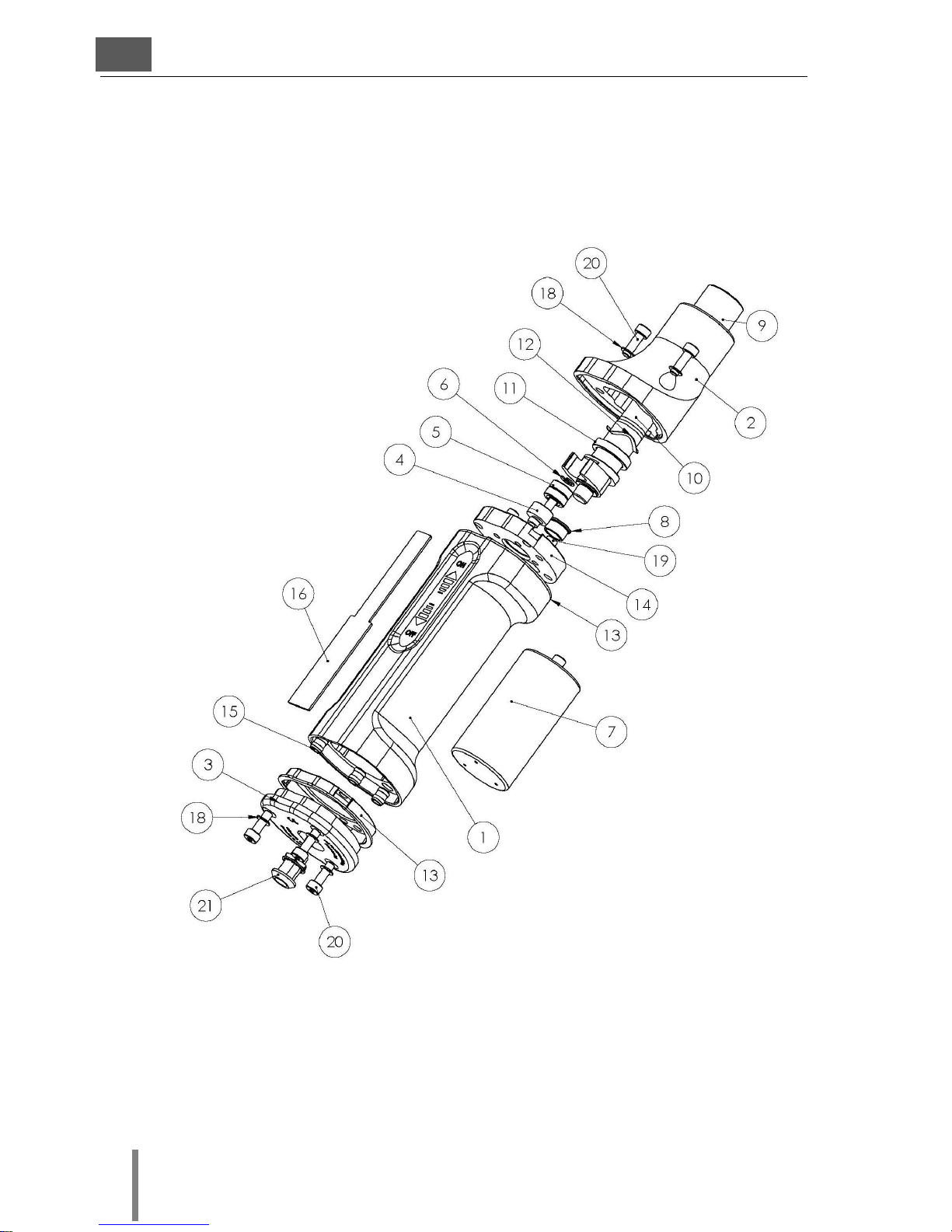

Abbildung 5:

Explosionsansicht der Säge

Page 13

Oszillosäge Diamond

Pos.

Stck.

Bezeichnung

Diamond

50-60Hz / 100-260 V

HB 8864

Gehäuse Motor

E 8864-03

2 1 Sägekopf eloxiert

H 8864TI

3 1 Deckel für Gehäuse Motor

E 8864-04

4 1 Motor Innenteil (Motor)

E 8864-01

5 1 Motor Innenteil (Motor)

E 8864-01

6 1 Motor Innenteil (Motor)

E 8864-01

7 1 Motor Innenteil (Motor)

E 8864-01

8 1 Lager Zwischenplatte

E 8864-05

9 1 Oszillo-Sägekopf-Gleitlager

E 8810-12

10 1 Welle-Schwinge, Diamond

E 8864-20

11 1 Federringscheibe, Sägekopf

E 8864-21

12 1 Federring, Sägekopf

E 8864-22

13 2 Dichtung Gehäuse Motor

E 8864-06

Zwischenplatte Gehäuse und

Kopf

E 8864-09

15 7 Gewindeeinsatz M4 Gehäuse

E 8864-10

16 1 Ein/Aus Schalter

E 8864-11

18 5 Unterlagsscheibe, Sägekopf

E 8864-12

19 4 Schraube Zwischenplatte

E 8864-07

Kopf- und Deckelschraube,

Sägekopf

E 8864-14

21 1 Buchse Gehäuse

E 8864-08

Page 14

Oszillosäge Diamond

10 Garantie

Für HEBU Gipssägen leisten wir Garantie gemäß den gesetzlichen und länderspezifischen Bestimmungen (Nachweis durch Rechnung oder Lieferschein). Die Garantiezeit beträgt mindestens 18 Monate. Im Falle von Material- oder Produktionsfehlern übernehmen wir die kostenlose Instandsetzung des Geräts. Der Garantieanspruch erlischt, falls eigene Reparaturversuche unternommen werden. Schäden, die durch unsachgemäße Behandlung, Überlastung oder normale Abnutzung entstanden sind, bleiben von der Garantie ausgeschlossen. Bitte wenden Sie sich an unsere Kundendienstabteilung. Im Garantie- und Reparaturfall legen Sie bitte dem Gerät eine Kopie der Rechnung oder des Lieferscheins bei.

11 Umweltschutz

Führen Sie Verpackungen, ausgediente Geräte und Zubehör einer umweltgerechten Wiederverwertung zu. Elektrogeräte dürfen nicht in den Hausmüll gelangen, sondern müssen dem lokalen Entsorgungs- und Recyclingsystem für Elektrogeräte zugeführt werden. Weitere Informationen erhalten Sie bei Ihrem Fachhändler.

12 Technische Daten

Bauart

HB 8864

Netzanschluss

100-260 Volt, 50/60 Hz.

Nennaufnahme

105 Watt

Stromart Netzanschluss

1 ~

Stromart Handstück

32 V =

Schwingungen

ca. 12000 - 21000 min -1

Gewicht

0,7 kg ohne Kabel

Klassifizierung des Anwendungsteils

Schutzart (IP)

IP6X

Geräuschpegel (A-bewertet)

Typischerweise 50-60 dB (A).

Hand-Arm-Vibration

Typischerweise niedriger als 2,5 m/s2. Messwerte ermittelt nach EN 50 144.

13 Hersteller- und Kundendienst-Adresse

HEBU medical GmbH

Badstraße 8 78532 Tuttlingen Germany

Tel: +49 74 61 / 94 71 - 0 Fax: +49 74 61 / 94 71 - 22

eMail: [email protected] Web: www.HEBUmedical.de

Page 15

Oszillosäge Diamond

Page 16

Oscillo-Saw Diamond

Oscillating cast cutting saw HEBU Oscillo-Saw Diamond

Content

1 Scope of delivery ................................................................................................................................................ 18

2 Safety remarks ................................................................................................................................................... 18

3 Scope ................................................................................................................................................................. 19

3.1 Inteded Use ........................................................................................................................................................ 19

3.2 Contraindications ............................................................................................................................................... 19

4 Mounting / exchanging the saw blade ................................................................................................................ 20

4.1 Releasing the retaining screw / removing the old saw blade ............................................................................. 20

4.2 Inserting the new saw blade .............................................................................................................................. 21

5 Operation ........................................................................................................................................................... 21

5.1 Opening plaster casts ................................................................................................................................ 22

6 Cleaning and sterilization ................................................................................................................................... 23

7 Accessories ........................................................................................................................................................ 24

8 Spare Parts ........................................................................................................................................................ 24

9 Servicing ............................................................................................................................................................ 25

10 Warranty ............................................................................................................................................................. 27

11 Environmental protection ................................................................................................................................... 27

12 Specifications ..................................................................................................................................................... 27

13 Manufacturer and aftersales service address .................................................................................................... 27

HB8864 HB8864-J

Page 17

Oscillo-Saw Diamond

HEBU Oscillo-Saw Diamond

Page 18

Oscillo-Saw Diamond

1 Scope of delivery

HB 8864

HEBU oscillating cast cutting saw Diamond

HB 8865

HEBU power supply with a governor

HB 8895-02

Circular saw blade, dia. 50 mm, x-bite

HB 8896-02

Circular saw blade, dia. 65 mm, x-bite

E 8894-01

2x fork wrenches

Operating instructions

2 Safety remarks

All safety remarks in these operating instructions are marked with the symbol !.

Before using the saw, carefully read through these operating instructions and the valid national occupational safety regulations and act accordingly.

Please keep these operating instructions for later reference and always include them if the device is sold or passed on to third parties.

Application in accordance with the intended application: This device is intended for sawing open plaster casts.

Never rivet or screw signs or symbols onto the device, as this can render the protective insulation ineffective. We recommend using adhesive signs.

Only ever use undamaged plugs and cables. Check cables and plugs regularly.

The mains voltage and specified voltage rating shown at the device must be in agreement.

Only ever use original accessories.

Wear personal protective gear such as protective goggles, ear protectors and gloves.

The device must not be operated in areas at risk from explosion.

Page 19

Oscillo-Saw Diamond

3 Scope

The use of oscillating plaster saws mainly takes place in orthopedics for plaster removal.

3.1 Inteded Use

Plaster saws electric; Accessories, Saws: A hand-held, power-driven (AC) product for cutting gypsum or synthetic material usually during the removal of a plaster cast. The proximal end (the handle) is usually cylindrical, while the distal end terminates in a round, crescent-shaped, or circular blade suitable for cutting plaster casting material. The leaves cut as an electric motor in the handle drives them (swinging). The cut is done by vibration rather than by sawing.

3.2 Contraindications

There are no known contraindications.

Page 20

Oscillo-Saw Diamond

4 Mounting / exchanging the saw blade

Danger of injury due to unintentional activation. Pull out the plug before

changing the saw blade. If applicable use thick gloves to prevent injury

when handling the saw blade.

4.1 Releasing the retaining screw / removing the old saw blade

1. Place the cast cutting saw on a stable underlay (table).

2. Apply one fork wrench at the drive shaft behind the saw blade, and the other one at the front at the retaining screw (see fig. 1).

3. Hold the rear wrench firmly and use it to fix the cast cutting saw.

4. Release the retaining screw using the front wrench.

5. Remove the retaining screw and the fixing ring. Ensure that you do not lose any components.

6. If applicable, remove the old saw blade.

Fig. 1:

Releasing the retaining screw

Page 21

Oscillo-Saw Diamond

4.2 Inserting the new saw blade

1. Check that the female thread and saw blade support of the drive shaft are clean.

2. Position the new saw blade. It makes no difference which side of the saw blade is facing inwards or outwards.

Important!

The notches in the saw blade must be positioned precisely flush on the spigots of the drive shaft.

3. Position the fixing ring. The notches in the fixing ring must always be pointing towards the saw (see fig. 2). These must also be positioned precisely on the spigots.

4. Screw the retaining screw in manually until hand tight.

5. Then tighten firmly using the fork wrench, as described above. The tightening torque is 6 - 7 Nm. Caution! Do not overtighten.

Fig. 2:

Inserting the saw blade

5 Operation

Switching on and off (see fig. 3)

Switching on: Push the switch forwards ( I ) Switching off: Push the switch back ( 0 )

Setting the oscillating frequency (see fig. 4)

Select the oscillating frequency when the motor is running. The optimum oscillating frequency can be selected at the speed gauge depending on the properties of the plaster cast. Oscillating frequency preselection using the electronic speed gauge.

Lowest oscillating frequency ( 1 ) 12000

𝑚𝑖𝑛

Highest oscillating frequency ( 8 ) 21000

𝑚𝑖𝑛

Fig. 3

Fig. 4

Page 22

Oscillo-Saw Diamond

5.1 Opening plaster casts

First select a suitable saw blade. Apply the HEBU oscillating saw with the saw blade mounted to the cast you wish to open and

press in lightly. Your guiding hand can be used as a support and for depth control, and to prevent sudden penetration of the blade when the cast has been cut through.

As long as the saw blade is cutting through the plaster, you will be able to feel a resistance. Once the plaster cast has been cut through, this resistance disappears. Once the breakthrough point is tangible, lift the saw blade off lightly without removing it from the cutting groove and move it forwards appr. 15 mm in the direction of cutting.

Then apply the blade again and proceed as described above until the next piece has been cut through.

In this way, the plaster cast is more safely opened through a series of cuts and linear movements along the cutting line than would be the case if executing a continuous linear cut.

After you have used the saw only a few times, you will become accustomed to guiding the saw through the plaster cast and you will also develop an instinctive feel for the moment where no further resistance is tangible and no further pressure should be applied to the saw blade.

If the saw blade oscillates for too long on the wadding, high-speed oscillation can bring about a burning sensation on the skin under the wadding.

Additional remarks:

 Because different materials are used, every plaster or plastic cast has different properties. While

working, try to determine the optimum speed for the respective material.

 A lower speed is advantages when cutting through plastic casts. This prevents the plastic from

starting to melt due to friction heat generated during cutting.

 Where possible, avoid cutting through plaster casts without wadding when using the HEBU

oscillating cast cutting saw. Injuries can result if the skin has become stuck to the plaster, and so does not oscillate with the saw blade. Where a plaster cast close to the skin is preferred, we recommend laying a knitted or felt strip along one side of the arm or leg and drawing a line precisely above this strip on the surface of the plaster cast using indelible ink. When sawing open the cast, this line can be used as guiding mark.

 When applying a plaster cast following surgery, the position of the operation wound should be

marked on the surface of the plaster cast. This will allow a window to be cut subsequently in the plaster for removing stitches and observation of the wound.

 Cutting a window in the plaster also simplifies the extraction of bone nails and also facilitates

any necessary punctures or incisions.

 Metal rails inserted in the plaster cast should not be cut.  While serving, check the retaining screw for a firm fit and if necessary tighten.  If the motor is overloaded, the device is automatically switched off. Then disconnect the power

supply from the power receptacle.

 Used and blunt saw blades place excessive stress on the motor and should consequently be

continuously checked and exchanged in good time.

 To ensure even wear of the saw blade, open the retaining screw and turn the saw blade

by 90°.

Page 23

Oscillo-Saw Diamond

6 Cleaning and sterilization

Danger of injury through unintentional activation. Pull out the plug before

any cleaning or maintenance work.

The Oscillo-Saw Diamond and the cable between handpiece and power supply are waterproof and can be cleaned and sterilized as follows:

On the basis of international standards (EN ISO 15883) and national directives, only validated machine cleaning and disinfection methods may be used.

The chemical cleaning should take place at 40°C -60°C for at least 5 minutes. We recommend products with a pH-value within 9-10. MediClean forte from Dr.Weigert

The thermal disinfection should take place at temperatures of between 80 and 95°C, with an exposure time as outlined in EN ISO 15883.

Ensure adequate drying by the cleaning and disinfection device or using other suitable measures. The drying temperature should not exceed 95°C to avoid material-related ageing processes.

Prior to sterilization, products must undergo cleaning and disinfection, be rinsed off without residue using demineralized water and subsequently dried. HEBUmedical recommends using a validated steam sterilization process (e.g. sterilizer in compliance with EN 285 and validated in accordance with DIN EN ISO 17665-1).

On using the fractionated vacuum method, sterilization must be performed with at least 134° C (USA 132° C) with a minimum dwell period of 4 minutes and subsequent vacuum drying.

Information on instrument preparation and sterilization:

 Use cleaning and/or disinfection agents with a pH-value within 9-10. Please observe

manufacturer instructions regarding

 dosage, exposure time and renewal of solutions.  .Do not use hard brushes or coarse abrasive cleaners.  .Never leave instruments in cleaning or disinfection agents for longer than the specified time.  .Only used demineralized water for rinsing.  .Observe manufacturer instructions of cleaning –and sterilizing equipment.

Wipe disinfection are suitable for power supply and power cord. For this purpose, we recommend products with a pH-value within 9-10, e.g. MediClean forte from Dr. Weigert.

Page 24

Oscillo-Saw Diamond

7 Accessories

HB 8899-05

Transportation case with insert

HB 8889-01

Retrofit kit (vacuum cleaner, hose, suction unit, tool), 220-240V

HB 8889-01V

Retrofit kit (vacuum cleaner, hose, suction unit, tool), 100-120V

HB 8878-01

Patent Screw

HB 8877

Special grease, 8 g tube

HB 8895-03

Round saw blade TITANIUM,  50 mm

HB 8896-03

Round saw blade, TITANIUM,  65 mm

HB 8895-04

Round saw blade “non-stick”,  50 mm

HB 8896-04

Round saw blade, “non-stick”,  65 mm

HB 8897-01

Round saw blade,  44 mm, for plaster

HB 8897-02

Round saw blade,  44 mm, x-bite

HB 8895-01

Round saw blade,  50 mm, for plaster

HB 8895-02

Round saw blade,  50 mm, x-bite

HB 8896-01

Round saw blade,  65 mm, for plaster

HB 8896-02

Round saw blade,  65 mm, x-bite

HB 8898-01

Round saw blade,  80 mm, for plaster

HB 8898-02

Round saw blade,  80 mm, x-bite

HB 8893-01

Deep saw blade,  70 mm, for plaster

HB 8893-02

Deep saw blade,  70 mm, x-bite

HB 8892-01

Segmental saw blade,  65 mm, for plaster

HB 8892-02

Segmental saw blade,  65 mm, x-bite

HB 8890-01

Waisted saw blade,  65 mm, for plaster

HB 8890-02

Waisted saw blade,  65 mm, x-bite

8 Spare Parts

E 8894-01

Fork wrench

E 8894-02

Retaining screw

E 8894-03

Fixing ring

E 8864-50

Adapter cable, Diamond power supply -> new aspiration

Page 25

Oscillo-Saw Diamond

9 Servicing

Fig. 5:

Explosion view of the saw

Page 26

Oscillo-Saw Diamond

Pos.

Pc.

Description

Diamond

50-60Hz / 100-260 V

HB 8864

1 1 Motor housing

E 8864-03

2 1 Saw head anodized

H8864TI

3 1 Lid for Motor housing

E 8864-04

4 1 Inner motor part (motor)

E 8864-01

5 1 Inner motor part (motor)

E 8864-01

6 1 Inner motor part (motor)

E 8864-01

7 1 Inner motor part (motor)

E 8864-01

8 1 Bearing intermediate plate

E 8864-05

9 1 Oscillo-saw head-Plain bearing

E 8810-12

10 1 Shaft-swing arm, Diamond

E 8864-20

11 1 Spring ring, saw head

E 8864-21

12 1 Spring washer, saw head

E 8864-22

13 2 Seal motor housing

E 8864-06

Intermediate plate, housing and

head

E 8864-09

15 7 Thread insert M4, housing

E 8864-10

16 1 On/Off switch

E 8864-11

18 5 Washer, saw head

E 8864-12

19 4 Screw intermediate plate

E 8864-07

Head and cover screw, saw

head

E 8864-14

21 1 Socket housing

E 8864-08

Page 27

Oscillo-Saw Diamond

10 Warranty

We provide a guarantee for HEBU cast cutting saws in accordance with statutory and countryspecific legislation (proof of purchase by invoice or delivery note). The minimum warranty period is 18 month. In the event of material or production defects, we provide free repair of the device. Any attempt to carry out unauthorized repairs will result in forfeiture of your warranty cover. Damage caused by incorrect handling, overloading or normal wear and tear is not covered by the warranty. Please contact our aftersales service department. In case of warranty claims and repairs, please enclose a copy of the invoice or delivery note with the device.

11 Environmental protection

Any packaging materials, disused devices and accessories must be sent for environmentally friendly recycling or disposal. Electrical devices may not be disposed of with the household waste but taken to the local disposal and recycling facility for electrical devices. For more information on this subject, consult your specialist dealer.

12 Specifications

Model

HB 8864

Mains connection

220-240 Volt, 50/60 Hz.

Rated current consumption

105 Watt

Current type mains connection

1 ~

Current type handle

32 V =

Oscillations

ca. 12000 - 21000 min -1

Weight

0,7 kg

Classification Applied Parts

IP Code

IP6X

Noise level (A-graded)

50-60 dB (A).

Hand-arm vibration

Typically lower than 2.5 m/s2. Measured values determined in accordance with EN 50 144.

13 Manufacturer and aftersales service address

HEBU medical GmbH

Badstraße 8 78532 Tuttlingen Germany

Tel: +49 74 61 / 94 71 - 0 Fax: +49 74 61 / 94 71 - 22

eMail: [email protected] Web: www.HEBUmedical.de

Page 28

Page 29

_______________________________________________________________________________________

Page 30

HEBUmedical GmbH

Badstraße 8 • 78532 Tuttlingen / Germany

Tel. +49 (0) 7461 94 71 - 0 • Fax +49 (0) 7461 94 71 - 22

[email protected] • www.HEBUmedical.de

Unser umfangreiches Sortiment umfasst

über 10 000 verschiedene Instrumente.

Besuchen Sie uns im Internet oder fordern Sie unseren Katalog an.

Our vast range of products covers over 10 000 various instruments.

They can be found in Internet or request our catalog.

Notre assortiment complet comprend

plus de 10 000 instruments differents.

Vous le trouverez sur Internet. Ou bien demandez notre catalogue.

Nuestro amplio instrumental consta de más de 10 000 artículos

diferentes. Usted puede consultarlo en Internet

o solicitor nuestro catálogo.

Il nostro assortimento comprende più di 10 000 strumenti differente.

Lei ci può vistare in Internet

o chieda il nostro catalogo.

GAOS009V002
