DualBrite® Twin Halogen
Motion Sensing Light
Requirements
• The light control requires 120-volts AC.
• If you want to use Manual Mode, the control must be
wired through a switch.
• Some codes require installation by a qualified
electrician.
• This product is intended for use with the enclosed
gasket and with a junction box marked for use in wet
locations.
Items Models
182159 UT-5512-BZ
182161 UT-5512-WH
Questions or problems? Before returning to your retailer, refer to the troubleshooting guide in this manual
or call our technical service department at 1-800-8588501 (English speaking only), 7:30 am to 4:30 pm, CST,
Monday – Friday.
Features
• DualZone™ Technology.
• Turns on lighting when motion is detected.
• Automatically turns lighting off.
• DualBrite® Timer.
• Photocell keeps the lighting off during daylight hours.
• LED indicates motion was sensed (day or night).
Package Contents
Rubber Plug
Plastic Hanger
Cover
Plate
6 Mounting
Screws (3 sizes)
OPERATION
Mode: On-Time Works: Day Night
Test
Auto
Manual
Accent
Note: When first turned on wait about 1 1/2 minutes for
the circuitry to calibrate.
Put ON-TIME switch
on the sensor bottom
to TEST and the Dual-
Brite® switch OFF.
Put the ON-TIME switch in the 1, 5,
or 20 minute position.
5 Seconds x x
1, 5, or 20 Min x
To Dawn* x
3, 6 Hr, to Dawn x
* resets to Auto Mode at dawn.
TEST
ON-TIME DualBrite
TEST 1 5 20
AUTO
Off 3 6 Dusk to
Dawn
ON-TIME
TEST 1 5 20
®
MANUAL MODE
3 Wire
Connectors
Sensor
Light Control
Mounting Bolt
2 Halogen Bulbs
© 2007 HeathCo LLC 598-1293-03
Mounting Strap
Light Shield
Gasket
Manual mode only works at night
because daylight returns the sensor
to AUTO.
Flip the light switch off for one second
then back on to toggle between AUTO
and MANUAL MODE.
Manual mode works only with the
ON-TIME switch in the 1, 5, or 20
position.
1 Second OFF
then...
... back on.
Mode Switching Summary
MANUAL MODE
AUTO
TEST
Move ON-TIME Switch to
1, 5, or 20 minutes
For under eave installation, the sensor head must be
rotated as shown in the next two steps for proper operation
and to avoid the risk of electrical shock. Also for proper
under eave operation, remove the protective backing
from the light shield and stick on as shown below.
Flip light switch
off for one second
then back on*
* If you get confused while switching modes, turn the
power off for one minute, then back on. After the calibration time the control will be in the AUTO mode.
DualBrite® Timer
Light comes on half bright for selected time after dusk
(Off, 3 hr., 6 hr., until dawn). Selecting OFF disables
this feature. The motion sensing features will continue
to work as described in this manual. If motion is sensed,
the light turns on full bright for the ON-TIME (1, 5, or
20 minutes) then returns to dim mode.
INSTALLATION
Estimated Installation Time: 30 minutes
Items needed for installation (not included):
• Phillips and flathead screwdrivers
• Pliers • Wire strippers/cutters
• Safety glasses • Silicone caulk
• Ladder • Black tape
For eave mount only:
❒ Swing the sensor head towards the clamp screw
joint.
Controls
Clamp Screw
❒ Then rotate the sensor head clockwise 180° so
the controls face down.
Controls
Light Shield
Opening
Controls
If the sensor pops out of the ball joint, loosen the
clamp screw and push the sensor back into the ball
joint. Tighten the clamp screw when done.
WARNING: Turn power off at circuit breaker
or fuse.
CAUTION: Keep the sensor at least 1" (25 mm)
away from the bulbs.
CAUTION: To Avoid Fire Or Burn Hazards:
• Allow fixture to cool before touching. The bulb and the
fixture operate at high temperatures.
• Keep fixture at least 1" (25 mm) from combustible materials. Do not aim at objects closer than 3 ft. (1 m).
• Use only T3, 150W (max.) tungsten halogen 120 VAC
bulbs.
For easy installation, select an existing light operated
by a wall switch for replacement.
For best performance, mount the fixture about 8 ft.
(2.4 m) above the ground. NOTE:
higher than 8 ft. (2.4 m), aiming the sensor down will reduce
coverage distance.
If fixture is mounted
Bulb Installation and Replacement
NOTE: Bulbs are included, but you will need to install
them
NOTE: When replacing bulbs, turn power off and let
the fixture cool.
❒ Open glass covers. To remove the old bulb push the
bulb towards the right (with fixture as shown) until
the left side of the bulb is clear of the left socket.
❒ To install a bulb, push the bulb into the right socket
so the bulb fits completely into the left socket.
❒ Check that the bulb is seated properly.
❒ Close the glass covers.
2
598-1293-03
Wire the Light Control
❒ Remove the existing light fixture.
❒ Install mounting strap to junction box using screws
appropriate for your junction box.
❒ The plastic hanger can be used to hold the fixture
while wiring. The small end of the plastic hanger
can be threaded through the hole in the center of
the cover plate. The small end then goes into one
of the slots on the mounting strap.
❒ Thread all fixture wires through the large holes in
the gasket as shown.
❒ Connect the junction box wires to the light fixture
wires as shown. Twist together and secure with
wire connectors.
Mount the Light Control
❒ Place the mounting bolt through the front of the
junction box cover. Push the small gasket hole over
the mounting screw.
❒ Make sure the wire connectors and wires are inside
the junction box. Align the mounting screw with the
center hole in the mounting strap. Secure the fixture
to the mounting strap.
Push the rubber plug
over the mounting screw.
Mounting
Strap
Connect any fixture ground wire(s) and the cover
plate ground screw to the junction box ground
wire.
White to
White
Black to
Black
Rubber
Plug
Mounting
Bolt
Gasket
Keep bulbs at least 1" (25
mm) from the sensor.
❒ Push the rubber plug firmly into place.
❒ If not installed on a weatherproof box, caulk the
wall plate and mounting surface with silicone
❒ Adjust the bulb holders by loosening the lock nuts
but do not rotate the bulb holders more than 180°
from the factory setting.
598-1293-03
3
MAX
MIN
RANGE
ON-TIME
DUAL BRITE™
TEST 1 5 20
MINUTES
OFF
3
6
DUSK TO
DAWN HOUR
B
O
O
S
T
TEST AND ADJUSTMENT
❒ Turn on the circuit breaker and light switch.
NOTE: Sensor has a 1 1/2 minute warm up period
before it will detect motion. When first turned
on, wait 1 1/2 minutes.
❒ Turn the RANGE control to the medium position
(halfway between MIN and MAX), DualBrite® to OFF,
and the ON-TIME control to the TEST position.
NOTE:
If fixture is mounted higher than 8 ft. (2.4 m), aiming
the sensor down will reduce coverage distance.
The detector is less sensitive to motion directly towards it.
Motion
DualZone™
Sensor
Motion
D
ualZone™
Least Sensitive Most Sensitive
Bottom of Sensor
Avoid aiming the control at:
• Objects that change temperature rapidly, such as
heating vents and air conditioners. These heat
sources could cause false triggering.
• Areas where pets or traffic may trigger the control.
• Nearby large, light-colored objects reflecting light
may trigger the shut-off feature. Do not point other
lights at the sensor.
240°
8 ft.
(2.4 m)
D
ualZone™
70 ft. 100 ft.
ualZone™
D
(21 m) (30.5 m)
Boosted
Maximum
Maximum Range Coverage Angle
❒ Loosen the clamp screw in the
sensor ball joint and gently
rotate the sensor.
❒ Walk through the coverage
area noting where you are
when the lights turn on (also,
Clamp
Screw
Ball
Joint
the LED will flash several times
when motion is detected). Move
the sensor head up, down, or
sideways to change the coverage area. Keep the sensor at
least 1" (25 mm) away from
Aim Sensor
Down for Short
Coverage
the bulbs.
❒ Adjust the RANGE as needed.
RANGE set too high may
increase false triggering.
❒ Secure the sensor head by
tightening the clamp screw.
Do not overtighten the screw.
Aim Sensor
Higher for Long
Coverage
❒ Set the amount of TIME you want the lights to stay
on after motion is detected (1, 5, or 20 minutes).
❒ Set the DualBrite® switch to the amount of time
after dusk you want the lights on at low level (Off,
3, 6 Hrs., Dusk-to-Dawn).
WARNING - Risk of fire. Do not aim the bulbs
at a combustible surface within 3 ft. (1 m).
NOTE: DualZone™ is a new zone of detection which
was added as an option to select Heath®/Zenith motion
sensing products. This feature adds a zone of detection under the motion sensor. DualZone™ requires
no additional adjustment and operates in conjuction
with the forward-looking sensor.
4
598-1293-03
SPECIFICATIONS
Horizontal Range . . . . Up to 70 ft. (21 m); 100 ft.
(30.5 m) with Range Boost.
[var ies with sur rounding
temperature]
Vertical Range . . . . . . Up to 15 ft. (4.6 m)
Sensing Angle . . . . . . Up to 240° horizontal. Up to 80°
Vertical
Electrical Load . . . . . . Up to 300 Watt Maximum Tung-
sten Halogen [Up to 150 Watt
Maximum each bulb holder.]
Power Requirements . 120 VAC, 60 Hz
Operating Modes . . . . TEST, AUTO, and MANUAL
MODE
Time Delay . . . . . . . . 1, 5, 20 minutes
Replacement bulb . . . T3, 150W halogen maximum
120 VAC
DualBrite® Timer . . . . Off, 3, 6 hours, Dusk-to-Dawn
HeathCo LLC reserves the right to discontinue products and to change specifications at any time without
incurring any obligation to incorporate new features in
products previously sold.
SYMPTOM
Lights will
not come on.
Lights come
on in daylight.
Lights come
on for no
apparent
reason.
Lights turn
off too late
in Dusk-toDawn setting.
TROUBLESHOOTING GUIDE
POSSIBLE CAUSE
1. Light switch is turned off.
2. Light is loose or burned out.
3. Fuse is blown or circuit breaker is
turned off.
4. Daylight turn-off is in effect
after dark).
5. Incorrect circuit wiring, if this is a new
installation.
6. Re-aim the sensor to cover desired
area.
1. Light control may be installed in a
relatively dark location.
2. Light control is in TEST.
switch to an ON-TIME position).
1. Light control may be sensing small
animals or automobile traffic. (Re-aim
sensor).
2. RANGE is set too high.
RANGE).
3. D
ualBrite
1. Sensor is in a relatively dark location.
(Relocate sensor, or use 3 hr or 6 hr
setting).
®
Timer is on.
(Recheck
(Set control
(Reduce
SYMPTOM
Lights stay
on continuously.
Lights flash
on and off.
Lights flash
once, then
stay off in
Manual Mode.
POSSIBLE CAUSE
1. A bulb is positioned too close to the
sensor or pointed at nearby objects
that cause heat to trigger the sensor.
(Reposition the bulb away from the
sensor or nearby objects).
2. Sensor is pointed toward a heat source
like an air vent, dryer vent, or brightlypainted heat-reflective surface. (Repo-
sition sensor. Reduce RANGE).
3. Light control is in Manual Mode.
to Auto).
1. Heat or light from the bulbs may be
turning the light control on and off.
(Reposition the bulbs away from the
sensor).
2. Heat being reflected from other objects
may be affecting the sensor. (Reposi-
tion sensor).
3. Light control is in the TEST mode and
warming up. (Flashing is normal under
these conditions. Turn BOOST off).
1. Sensor is detecting its own lights.
(Reposition bulbs to keep area below
the sensor relatively dark).
(Switch
598-1293-03
5
TECHNICAL SERVICE
Please call 1-800-858-8501 (English speaking only) for assistance before returning
product to store.
If you experience a problem, follow this guide. You may also want to visit our Web site at: www.hzsupport.com.
If the problem persists, call* for assistance at 1-800-858-8501 (English speaking only), 7:30 AM to 4:30 PM CST
(M-F). You may also write* to:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service
* If contacting Technical Service, please have the following information available: Model Number, Date of Purchase, and Place of Purchase.
No Service Parts Available for this Product
TEN YEAR LIMITED WARRANTY
This is a “Limited Warranty” which gives you specific legal rights. You may also have other rights which vary from
state to state or province to province.
For a period of ten years from the date of purchase, any malfunction caused by factory defective parts or
workmanship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs,
batteries, and other expendable items are not covered by this warranty. Unauthorized service or modification of the product or of any furnished component will void this warranty in its entirety. This warranty does
not include reimbursement for inconvenience, installation, setup time, loss of use, unauthorized service, or
return shipping charges.
This warranty covers only HeathCo LLC assembled products and is not extended to other equipment and
components that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED,
INCLUDING ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT
THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF
ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL
BE NO LIABILITY ON THE PART OF HEATHCO LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation or exclusion may not apply to you. Please
keep your dated sales receipt, it is required for all warranty requests.
6
598-1293-03
Luz halógena gemela con
detector de movimiento y
DualBrite®
Requisitos
• El control de luz requiere 120 VCA.
• Para usar el Sobrecontrol Manual, conecte el control
con un interruptor.
• Algunos códigos requieren instalación por un
electricista calificado.
• Se recomienda usar este producto con el empaque
provisto y con una caja de empalme marcada para
uso en lugares húmedos.
Articulos Modelos
182159 UT-5512-BZ
182161 UT-5512-WH
¿Preguntas o problemas? Antes de devolver el
producto al minorista, lea la guía de análisis de averías
en este manual o llame a nuestro departamento de
servicio técnico al 1-800-858-8501 (sólo se habla inglés),
de 7:30 am a 4:30 pm, Hora Estándar del Centro, de
Lunes a Viernes.
Características
• Tecnología DualZone™.
• Prende la luz cuando detecta movimiento.
• Apaga la luz automáticamente.
• Temporizador luz de dos niveles, DualBrite
• La fotocélula mantiene la luz apagada durante el día.
• LED indica que se ha detectado movimiento (durante
el día o la noche).
®
Contenidos del Paquete
Enchufe de
caucho
Colgador plástico
6 tornillos
(3 dimensiones)
Placa cubertora
FUNCIONAMIENTO
Modalidad: A tiempo: Trabaja: Día Noche
Prueba
Autom.
Manual
Adorno
*Se pone en Automático al amanecer.
Nota: Cuando lo prenda por primera vez espere 1 1/2
minutos hasta que el circuito se calibre.
Ponga el interruptor de
tiempo (ON-TIME), al
fondo del detector, en
la posición de prueba
(TEST) y DualBrite® a
apagado (OFF).
Ponga el control de tiempo (ONTIME) en la posición de 1, 5 ó 20
minutos.
5 seg. x x
1, 5 ó 20 min. x
Hasta el
amanecer*
3, 6 hrs, hasta
el amanecer
Para PRUEBA:
ON-TIME DualBrite
TEST 1 5 20
Para AUTOMATICO:
Off 3 6 Dusk to
Dawn
ON-TIME
TEST 1 5 20
x
x
®
3 conectores
de alambre
Detector
1 perno
Empaquetadura
2 Bombillas
Protector de
lámpara
598-1293-03
© 2007 HeathCo LLC 598-1293-03 S
Halógenas
Lámina de montaje
El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO.
Apague el interruptor por un segundo
y vuélvalo a prender.
El modo manual funciona sólo
cuando el interruptor de tiempo (ONTIME) está en la posición de 1, 5 ó
20 minutos.
7
Para MODO MANUAL:
1 segundo
APAGADO
luego...
...préndalo.
Resumen de las modalidades del interruptor
PRUEBA
AUTOM.
MODO
MANUAL
* Si se confunde mientras cambia de fases, apague
La luz se prende con media brillantez por el tiempo
escogido después del atardecer (apagado, 3 hr., 6
hrs., hasta el amanecer). Si escoge OFF (APAGADO)
deshabilita esta función. Las funciones que detectan
movimiento continuarán funcionando como se describen en este manual. Si detecta movimiento, la luz se
prende con todo su resplandor por el tiempo de duración
o de ON-TIME (1, 5 ó 20 minutos) y luego regresa a
media luz.
Tiempo estimado de instalación: 30 minutos
Artículos que se necesitan para la instalación (no
incluidos):
• Tornillos Phillips y de cabeza plana
• Alicates
• Desforrador/cortador de alambre
• Lentes de seguridad
• Calafateo de silicona
• Escalera • Cinta aislante negra
Para un mejor funcionamiento, instale el aparato a casi
1.8 m del suelo.
disyuntor.
a 25 mm de las lámparas.
• Deje que el elemento se enfríe antes de tocarlo. La bom-
• Mantenga al elemento por lo menos a 25 mm de
• Use sólo lámparas halógenas de tungsteno de T3,
Mueva el interruptor de
tiempo (ON-TIME) a 1, 5 ó 20
minutos
Apague el interruptor por
un segundo y préndalo
de nuevo
la electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).
Luz de Adorno (DualBrite®)
INSTALACION
ADVERTENCIA: Desconecte la energía en el
CUIDADO: Mantenga al detector por lo menos
CUIDADO: Para evitar los peligros de incen-
dio o quemazón:
billa y el elemento funcionan a altas temperaturas.
los materiales combustibles. No lo apunte hacia
objetos que estén más cerca de 1 m.
de 78mm y 150 vatios máximo.
Para una fácil instalación escoja una luz con un interruptor
de pared.
Para un mejor funcionamiento, instale el aparato a casi
2.4 m del suelo. NOTA: Si el aparato está instalado a
más de 8 pies (2.4 m), si se apunta el detector hacia
abajo se reducirá la distancia de cobertura.

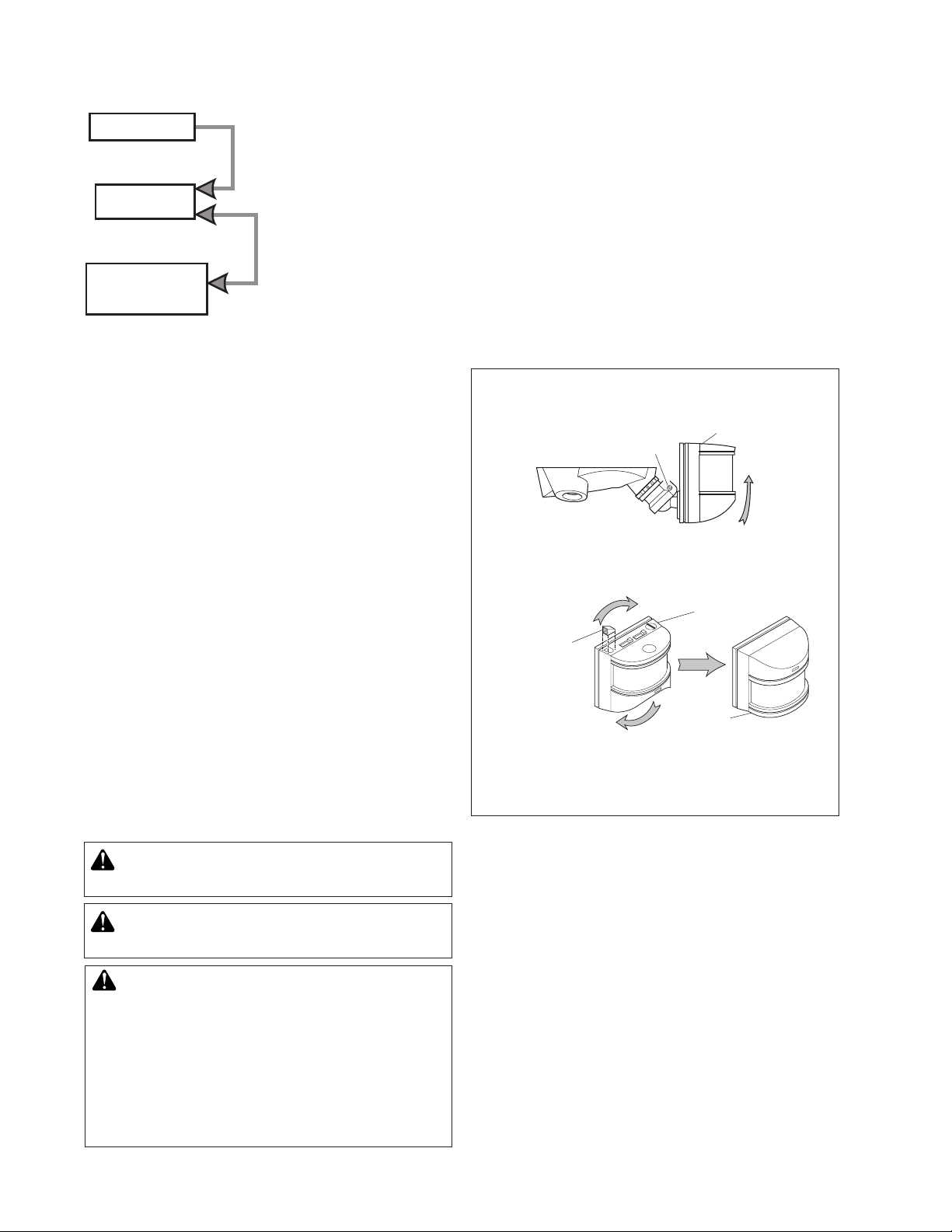

Para instalar debajo de un alero, se debe girar el
cabezal del detector, como se muestra en los dos
próximos pasos, para un funcionamiento correcto y
para evitar el riesgo de electrocución. Además, para
una instalación correcta debajo de un alero, quite la
protección adhesiva de la parte posterior del protector
de lámpara y péguela como se muestra abajo.
Sólo para montaje eléctrico:
❒ Gire la cabeza del detector hacia la unión del
tornillo sujetador.
Controles
Tornillo Sujetador
❒ Entonces gire la cabeza del detector hacia la derecha
por 180° hasta que los controles miren hacia abajo.
Controles
Apertura del
protector de
lámpara
Controles
Si el detector se sale de la unión esférica, afloje el tornillo
sujetador y empuje el detector hacia dentro de la unión
esférica. Apriete el tornillo sujetador cuando termine.
Instalación y Cambio de la Bombilla
NOTA: Incluye lámparas pero, usted deberá instalarlas.
NOTA: Cuando cambie la bombilla, apague la energía
y deje que el aparato se enfríe.
❒ Abra la cubierta de vidrio y quite la bombilla vieja em-
pujándola hacia la derecha hasta que el lado izquierdo
de la bombilla se salga del enchufe izquierdo.
❒ Para insertar la nueva bombilla, siga las indicaciones
impresas en el reflector de metal.
❒ Asegúrese de que la bombilla esté asentada co-
rrectamente.
❒ Reinstale la tapa de vidrio.
8
598-1293-03
Conecte el Control de Luz
❒ Quite el aparato de luz existente.
❒ Instale la lámina de montaje a la caja de empalme usan-
do tornillos apropiados para la caja de empalme.
❒ Se puede usar el colgador plástico para sostener el
aparato mientras se instala el cableado. El extremo
pequeño del colgador se puede pasar por el agujero en
el centro de la placa cubertora. El extremo pequeño va
luego dentro de las ranuras de la lámina de montaje.
❒ Pase todos los cables del aparato por los agujeros
grandes del empaque, como se muestra.
❒ Conecte los cables de la caja de empalme con los
cables del aparato de luz, como se muestra. Tuérazalos juntos y asegúrelos con un conector de cables.
Blanco a Blanco
lámina de
Montaje
Empaquetadura
Conecte los alambres del aparato, propuestos
para conexio'n a tierra, a la conexio'n a tierra de
la caja de enpalme.
Negro a Negro
Enchufe de
Caucho
Perno de
Montaje
Instale el Control de Luz
❒ Ponga el perno de montaje a través del frente de la tapa
de la caja de empalme. Empuje el agujero pequeño
de la empaquetadura sobre el tornillo de montaje.
❒ Asegúrese de que los conectores de cable y los cables
estén dentro de la caja de empalme. Alinee el tornillo
de montaje con el agujero central de la lámina de
montaje. Asegure el aparato a la lámina de montaje.
Presione el tapón de caucho por
sobre el tornillo de montaje.
Mantenga las lámparas por lo
menos a 25 mm del detector.
❒ Empuje el tapón de caucho firmemente hasta que
encaje.
❒ Si no se usó una caja de empalme en un lugar húmedo,
calafatee la superficie de montaje de la placa de la pared
con un sellador de silicona contra la intemperie.
❒ Ajuste los portalámparas aflojando las contratuercas
y/o los tornillos de fijación, pero no los gire más de
180° de la calibración hecha en fábrica.
598-1293-03
9
MAX
MIN
RANGE
ON-TIME
DUAL BRITE™
TEST 1 5 20
MINUTES
OFF
3
6
DUSK TO
DAWN HOUR
B
O
O
S
T
PRUEBA Y AJUSTE
❒ Prenda el cortacircuitos y el interruptor de luz.
NOTA: El detector tiene un período de cerca de 1 1/2
minutos de calentamiento antes de detectar
movimiento. Cuando lo prenda por primera
vez, espere 1 1/2 minutos.
❒ Gire el control de ALCANCE (RANGE) a la posición
media (entre MIN y MAX), DualBrite® a OFF, y el
control de DURACIÓN (ON-TIME) a la posición de
PRUEBA (TEST).
NOTA: Si el aparato está instalado a más de 8 pies (2,4
m), si se apunta el detector hacia abajo se reducirá la
distancia de cobertura.
El detector es menos sensible del movimiento que se
dirige hacia él.
Movimiento
Movimiento
Detector
ualZone™
D
DualZone™
Lo menos sensible Lo más sensible
Parte de abajo del detector
Evite apuntar el control hacia:
• Objetos que cambien rápidamente de temperatura
tales como ductos de calefacción y acondiciona-
dores de aire. Estas fuentes de calor pueden causar
falsas alarmas.
• Areas donde animales domésticos o el tráfico
puedan activar el control.
• Los objetos grandes cercanos y de colores res-
plandecientes que reflejan la luz del día pueden
hacer que el detector se apague. No apunte otras
luces hacia el detector.
240°
8 pies
(2.4 m)
70 pies
(21 m)
DualZone™
30.5 m
(Aumento de
Distancia)
DualZone™
Angulo de
Alcance Máximo Cobertura Máxima
❒ Afloje el tornillo sujetador en la
unión esférica y gire despacio
el detector.
❒ Camine por el área a prote-
gerse y dése cuenta dónde
está cuando se prende la luz
Tornillo
Sujetador
Unión
Esférica
(además, el LED destellará
varias veces cuando se detecta
movimiento). Mueva la cabeza
del detector hacia arriba, hacia
abajo o hacia los lados para
cambiar el área de protección.
Mantenga al detector por lo
Apunte el
detector hacia
abajo para poca
cobertura
menos a 1 pulgada (25 mm)
de las lámparas.
❒ Fije la sensibilidad (RANGE)
como necesite. Demasiada
sensibilidad puede aumentar
las falsas alarmas.
❒ Asegure la puntería de la ca-
Apunte el
detector más
arriba para
mayor cobertura
beza del detector ajustando el tornillo sujetador.
No lo apriete demasiado.
❒ Fije el período de tiempo (ON-TIME) que la luz debe
quedarse prendida después de detectar movimiento
(1, 5 ó 20 minutos).
❒ Para una iluminación ornamental de baja intensidad,
ponga el interruptor de DualBrite® en la posición de 3,
6, ó del Dusk-to-Dawn (atardecer-al-amanecer).
ADVERTENCIA: Riesgo de incendio. No apunte
las lámparas a superficies combustibles dentro
de un 3 pies (1 m).
NOTA: DualZone™ es una nueva zona de detección
que fue añadida como una opción para escoger los
productos detectores de movimiento Heath®/Zenith.
Esta característica añade una zona de detección
debajo del detector de movimiento. DualZone™ no
requiere ningún ajuste adicional y funciona junto con
el detector que mira hacia adelante.
10
598-1293-03
ESPECIFICACIONES
Alcance horizontal ....... Hasta 70 pies (21 m), Aumento
de Distancia prendido. Hasta
100 pies (30.5 m), Aumento
de Distancia apagado. (varía
con la temperatura del medio
ambiente).
Alcance vertical ...........Hasta 15 pies (4,6 m)
Angulo de detección ....Hasta 240° horizontal. Hasta
80° vertical
Carga Eléctrica ............Hasta halógenos de tungsteno
de máximo 300 vatios [Hasta
150 Vatios Máximo por cada
portalámparas].
Requisitos de Energía . 120 VCA, 60 Hz
Modos de Operación ... PRUEBA, AUTOMATICO y
MODO MANUAL
Retardo de Tiempo ......1, 5, 20 minutos
Lámpara de
repuesto .......................Halógena T3 de 150 vatios,
máx. De 120 VCA
Temporizador
DualBrite® ...................Apagado, 3, 6 horas, del atar-
decer al amanecer
HeathCo LLC se reserva el derecho de descontinuar
productos y de cambiar especificaciones a cualquier
momento sin incurrir en ninguna obligación de tener
que incorporar nuevas características en los productos
vendidos con anterioridad.
SINTOMA
La luz no se
enciende.
La luz se prende
durante el día.
La luz se prende
sin ninguna razón aparente.
La luz se apaga
muy tarde en la
calibración del
Anochecer al
Amanecer.
GUIA DE INVESTIGACION DE AVERIAS
POSIBLE CAUSA
1. El interruptor de luz está apagado.
2. El faro está flojo o fundido.
3. El fusible está quemado o el cortacircuitos
está apagado.
4. La desconexión de luz del día está en
efecto. (Compruébelo al anochecer).
5. Alambrado incorrecto, si ésta es una
nueva instalación.
6. Apunte de nuevo el detector para cubrir
las áreas deseadas.
1. El control de luz puede estar instalado
en un lugar relativamente oscuro.
2. El control de luz está en fase de Prueba.
(Fije el interruptor del control a la posición
de TIEMPO).
1. El control de luz puede estar detectando
animales pequeños o el trásito de automóviles. (Reapunte el detector).
2. La Sensibilidad es demasiado alta. (Re-
duzca la sensibilidad. Apague el Aumento
de Distancia).
3. El control tiene prendido el temporizador
DualBrite®.
1. El detector se encuentra en un lugar relativamente oscuro. (Reubique el detector
o use la calibración de 3 hrs. ó 6 hrs.).
SINTOMA
La luz se queda
prendida continuamente.
La luz se prende
y se apaga.
La luz se prende
una vez y luego
permanece apagada en la fase
Manual.
POSIBLE CAUSA
1. Un faro está colocado demasiado cerca
al detector o apunta a objetos cercanos
que hacen que el calor active el detector.
(Reposicione la lámpara lejos del detector o de los objetos cercanos).
2. El control de luz está apuntando hacia
una fuente de calor tal como un conducto
de aire, de secadora o hacia una superficie con pintura brillante y que refleja el
calor. (Reposicione el detector. Apague
el Aumento de Distancia).
3. El control de luz está en la Modo Manual.
(Cámbiela a Automática).
1. El calor o la luz de las lámparas pueden
estar prendiendo y apagando el control
de luz. (Reposicione las lámparas lejos
del detector).
2. El calor que se refleja de otros objetos
pueden estar afectando al detector.
(Reposicione el detector).
3. El control de luz está en fase de Prueba
y calentándose. (El prenderse y apagarse
es normal bajo estas condiciones. Apague el Aumento).
1. El detector está detectando su propia luz.
(Reubique las lámparas para mantener
el área debajo del detector relativamente
oscura).
598-1293-03
11
SERVICIO TÉCNICO
Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda antes
de devolver el producto a la tienda.
Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.hzsupport.com.
Si el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 7:30 AM a 4:30 PM CST (LV). Usted puede también escribir a:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Servicio Técnico)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de
compra y Lugar de compra.
No hay piezas de servicio disponibles para este producto.
GARANTÍA LIMITADA A 10 AÑOS
Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener
otros derechos que varían de estado a estado o de provincia a provincia.
Por un período de 10 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes
defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombillas, baterías, u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no autorizados
o modificaciones del producto o de cualquier componente que se provee invalidarán esta garantía en su
totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida
de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a otros equipos o componentes que el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE
COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO
EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ
RESPONSABILIDAD POR PARTE DE HEATHCO LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO,
INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión
o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada
puede que no se aplique a Ud. Por favor guarde su recibo de venta fechado; se lo requiere para cualquier
solicitud de garantía.
12
598-1293-03
Luminaire halogène
double à détecteur de
mouvement DualBrite
Articles Modèles
182159 UT-5512-BZ
182161 UT-5512-WH
Des questions ou problèmes? Avant de vous rendre
chez le détaillant, consultez la section Dépannage de
ce guide ou communiquez avec le service technique
au 1 800 858-8501 (en anglais seulement) du lundi au
vendredi entre 7 h 30 et 16 h 30, HNC,.
Caractéristiques
• Technologie DualZoneMC.
• Allume l’éclairage lorsqu’un mouvement est détecté.
• Éteint automatiquement l’éclairage.
• Minuterie de DualBriteMD.
• Photocellule qui maintient l’éclairage éteint pendant
la période de lumière du jour.
• La DEL indique qu'un mouvement a été détecté (jour
ou nuit).
Contenu de l’emballage
MD
Exigences
• La commande d’éclairage nécessite une alimentation
de 120 V c.a.
• Pour utiliser la priorité manuelle, raccorder la commande à un interrupteur.
• Certains codes de bâtiment locaux peuvent exi-
ger que l’installation soit faite par un électricien
qualifié.
• Ce produit est conçu pour être utilisé avec une boîte
de jonction portant une indication d'utilisation possible
en milieu humide.
FONCTIONNEMENT
Mode: Temps en circuit : En fonction : jour nuit
Essai
Auto
Manuel
Accentuation
* Revient au mode automatique au lever du soleil.
Note: Après mise en circuit, attendre enfiron 1 1/2 mi-
nute pour que l’étalonnage du circuit soit complété.
Placer l'interrupteur de
temps en dircuit (ONTIME) à la base du capteur à TEST et l'interrupteur DualBriteMD à OFF.
5 Secondes x x
1, 5 ou 20 Min x
au choix, amanecer* x
3, 6 h jusqu’à l’aurore
ESSAI
ON-TIME
TEST 1 5 20
DualBrite
Off 3 6 Dusk to
Dawn
x
MD
Bouchon de
caoutchouc
Plaque de garde
Commande
d’éclairage
Vis de montage
2 Ampoules
halogènes
Crochet en plastique
Détecteur
Bride de montage
Écran de
protection
6 vis incluses
(3 formats)
3 serre-fils
Garniture
de joint
AUTOMATIQUE
Amener l’interrupteur de temps en
circuit (ON-TIME) à la position correspondant à 1, 5 ou 20 minutes.
PRIORITÉ MANUELLE
Le mode manuel ne fonctionne que
la nuit parce que la lumière du jour
remet le capteur en mode AUTO.
Mettre l’interrupteur hors circuit
pendant une seconde, plus en circuit
pour alterner entre les modes AUTO
et MANUEL.
Le mode manuel ne fonctionne que
lorsque l’interrupteur ON-TIME est
aux positions 1, 5 ou 20.
ON-TIME
TEST 1 5 20
hors circuit
pendant 1
seconde,
puis ...
... à nouveau
en circuit
598-1293-03
© 2007 HeathCo LLC 598-1293-03 F
13
PRIORITÉ MANUELLE
AUTO
TEST
Résumé du mode de commutation
Placer l’interrupteur ON-TIME
à 1, 5 ou 20 minutes
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit*
* Si vous ne savez plus dans quel mode se trouve l’appareil,
couper l’alimentation pendant une minute puis la rétablir.
Après le temps d’étalonnage, la commande reviendra au
mode AUTO.
Minuterie DualBrite
La lumière s'allume à mi-intensité pour le temps choisi
après le crépuscule [Off (hors circuit) 3h, 6h, jusqu'à
l'aurore]. Pour désactiver cette fonction, placez le commutateur à OFF. La fonction de détection de mouvement
continuera toutefois de fonctionner tel que décrit dans ce
guide. Si un mouvement est détecté, la lumière s'allume
à pleine intensité pour le temps (ON-TIME) choisi (1, 5
ou 20 minutes), puis revient en mode faible intensité.
MD
Pour faciliter l’installation, choisir un appareil d’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.
Pour assurer un rendement optimum, monter le
luminaire à environ 2,4 m au-dessus du sol. NOTE :
Lorsque le luminaire est installé à une hauteur supérieure
à 8 pi (2,4 m), le fait de diriger le détecteur vers le bas
réduit la portée de la couverture.
Pour l'installation sous avant-toit, la tête du détecteur doit être tournée comme indiqué aux deux
étapes ci-dessous pour assurer le bon fonctionnement
et éviter les risques de choc électrique. De plus, pour
un fonctionnement approprié sous avant-toit, enlever
l'endos antiadhésif de l'écran de protection et coller
celui-ci comme indiqué ci-dessous.
Pour montage sous avant-toit seulement:
❒ Faire pivoter la tête du détecteur en direction du
joint à vis de blocage.
Commandes
Vis De Blocage
INSTALLATION
Temps estimatif d’installation : 30 minutes.
Articles nécessaires à l’installation (non fournis) :
• Tournevis à lame droite et cruciforme (Phillips)
• Pinces
• Pinces à dénuder ou à couper
• Lunettes de protection
• Produit de calfeutrage à base de silicone
• Échelle • Ruban adhésif noir
Pour un rendement optimal, montez le luminaire à
environ 1,8 m au-dessus du sol.
MISE EN GARDE : Coupez l’alimentation au
disjoncteur ou au fusible.
AVERTISSEMENT: Ne pas permettre au
détecteur d’être à moins de 25 mm des lampes.
AVERTISSEMENT: Pour éviter les risques
de brûlure ou d'incendie
• Laisser l’appareil refroidir avant de le toucher.
L’ampoule et l’appareil fonctionnent à haute température.
• Garder l’appareil à au moins 5 mm des matériaux
combustibles. Ne pas pointer vers des objets à moins
de 1 m.
• Utiliser seulement des ampoules halogènes à deux
broches T3 au tungstène, de 150 watts maximum,
120 Vca.
❒ Puis faire pivoter le détecteur sur 180° de façon
que les commandes soient tournées vers le bas.
Commandes
Ouverture
de l'écran de
protection
Commandes
Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.
Installation et Remplacement de la
Lampe
NOTE: Les lampes ont été incluses, mais il vous faudra
les installer.
NOTE: Avant de remplacer une ampoule, couper
l'alimentation et attendre que l'appareil refroidisse.
❒ Ouvrir le couvercle de verre. Pour enlever l'ampoule,
pousser en tournant vers la droite jusqu'à ce que le
côté gauche de l'ampoule soit dégagé de la douille
gauche.
❒ Pour installer une nouvelle ampoule, pousser
l'ampoule dans la douille droite de manière que
l'ampoule soit complètement insérée dans la douille
gauche.
❒ S'assurer que l'ampoule soit solidement assise.
❒ Refermer le couvercle de verre.
14
598-1293-03
Câblage de la Commande D’Éclairage
❒ Enlever l’appareil d’éclairage existant.
❒ Installer la bride de montage sur la boîte de jonction
avec les vis appropriées.
❒ Le crochet en plastique peut peut servir à supporter
le luminaire pendant le câblage. Le petit bout du
crochet en plastique peut être inséré dans le trou
au centre de la plaque de couverture. Ensuite, le
petit bout est inséré dans une des fentes de la barre
de montage.
❒ Faire passer les fils de l’appareil d’éclairage par
les grosses ouvertures de la garniture, comme
montré.
❒ Raccorder les fils de la boîte de jonction aux fils de
l’appareil d’éclairage. Les torsader ensemble et les
fixer avec un serre-fils.
Montage de la Commande D’Éclairage
❒ Insérer la vis de montage dans le trou du couvercle
de la boîte de jonction. Pousser le petit trou de la
garniture sur la vis de montage.
❒ S’assurer que les serre-fils et les fils se trouvent
à l’intérieur de la boîte de jonction. Aligner la vis
de montage sur le centre du trou de la bride de
montage. Fixer l’appareil à la bride de montage.
Pousser le capuchon de caoutchouc sur la vis de montage.
Bride de
montage
Raccorder le(s) fil(s) de terre du luminaire et la
vis de terre de la plaque de garde au fil de terre
de la boîte de jonction.
blanc / blanc
noir / noir
Garniture de joint
Bouchon de
caoutchouc
Vis de
montage
Laisser au moins 25 mm entre
les lampes et le détecteur.
❒ Poussez le bouchon de caoutchouc fermement en
place.
❒ Si le boîtier n'est pas étanche aux intempéries,
calfeutrer la plaque murale et la surface de
montage avec un scellant silicone.
❒ Régler les douilles de lampe en desserrant les
contre-écrous, mais ne pas faire tourner les douilles
de lampe de plus de 180° par rapport au réglage
d’usine.
598-1293-03
15
MAX
MIN
RANGE
ON-TIME
DUAL BRITE™
TEST 1 5 20
MINUTES
OFF
3
6
DUSK TO
DAWN HOUR
B
O
O
S
T
ESSAIS ET RÉGLAGES
❒ Mettre en circuit le disjoncteur et l’interrupteur
d’éclairage.
NOTE: Le capteur doit se réchauffer 1 1/2 minute avant
de pouvoir détecter le mouvement. Lorsque
l’appareil est mis en circuit, attendre 1 1/2
minute.
❒ Placez le bouton RANGE en position médiane (à
mi-chemin entre MIN et MAX), le bouton DualBriteMD
à OFF et le bouton ON-TIME à TEST.
NOTE : Lorsque le luminaire est installé à une hauteur
supérieure à 8 pi (2,4 m), le fait de diriger le détecteur
vers le bas réduit la portée de la couverture.
Le détecteur est moins sensible au mouvement dans
sa direction.
Mouvement
DualZone
MC
Détecteur
Mouvement
DualZone
MC
Le moins sensible Le plus sensible
Bas du détecteur
Éviter de pointer l’appareil:
• en direction d'objets dont la température change ra-
pidement, tels que des bouches d'air chaud et des
climatiseurs. De telles sources de chaleur peuvent
provoquer des déclenchements intempestifs.
• vers des endroits où des animaux, des véhicules ou
des passants peuvent déclencher la commande.
• sur de grands objets clairs à proximité qui réfléchissent la lumière du jour et risquent de déclencher
le dispositif d'arrêt. Ne pas pointer d'autres appareils
d'éclairage vers le détecteur.
240°
2,4 m
MC
DualZone
21 m 30,5 m
MC
(avec intensificateur)
DualZone
Portée maximale Angle de couverture
maximale
❒ Desserrer la vis de blocage
de la rotule et faire pivoter le
détecteur pour pointer.
❒ Marcher dans la zone de cou-
Vis de
blocage
Rotule
verture et noter à quel endroit
l’éclairage se déclenche(de
plus, le voyant à DEL clignote
à plusieurs reprises lors de la
détection d’un mouvement).
Déplacer la tête du détecteur
vers le haut, le bas ou le côté
pour modifier la zone de couverture. Ne pas permettre au
Pointer le détec-
teur vers le bas
pour réduire la
couverture
détecteur d’être à moins de
25 mm des lampes.
❒ Régler la sensibilité (RANGE)
selon les besoins. Une trop
grande sensibilité pourrait
causer des déclenchements
intempestifs.
Pointer le détecteur vers le haut
pour augmenter
la couverture
❒ Fixer la tête du détecteur en
position en serrant la vis de blocage. Éviter de
trop serrer la vis.
❒ Placer l’interrupteur ON-TIME à 1, 5 ou 20
minutes.
❒ Régler l'interrupteur DualBriteMD au temps d'allu-
mage désiré, à faible intensité, après le crépuscule
(3h, 6h, crépuscule-aurore).
AVERTISSEMENT: Risque d'incendie ! Ne pas
pointer les lampes vers une surface combustible
située à moins de 1 mètre.
NOTE : La technologie DualZoneMC est ajoutée de
façon optionnelle à certains produits à détecteur de
mouvement de HeathMD/Zenith. Cette fonction ajoute
une zone de détection sous le détecteur de mouvement. La technologie DualZoneMC n’exige aucun
réglage additionnel et fonctionne avec les détecteurs
de mouvements classiques.
16
598-1293-03
FICHE TECHNIQUE
Portée . . . . . . . . . . . . 21 m avec amplification de
portée hors circuit et de 30,5 m
losqu’en circuit (varie selon la
température environnante).
Portée verticale . . . . . Jusqu'à 4,6 m
Angle de détection . . . Jusqu’à 240˚ horizontalement,
Jusqu'à 80° verticalement
Charge électrique . . . Puissance maximum de 300
W, avec lampes au tungstène
halogène (Jusqu’à 150 Watts
Maximum par douille)
Courant requis
(lampes éteintes) . . . . 120 V c.a., 60 Hz.
Modes de
fonctionnement . . . . . Essai, automatique et priorité
manuelle
Minuterie . . . . . . . . . . 1, 5 ou 20 minutes
Ampoule de
remplacement . . . . . . Halogène à deux broches, T3
de 150 watts, 120 Vca
DualBriteMD . . . . . . . . Hors circuit, 3, 6 heures, crépus-
cule-aurore
HeathCo LLC se réserve le doit d’abandonner tout
produit et d’en changer les spécifications, en tout temps
et sans contracter quelque obligation que ce soit quant
à l’incorporation de nouvelles caractéristiques aux
produits déjà vendus.
SYMPTÔME
Les lampes ne
s’allument pas.
Les lampes
s’allument le
jour.
Les lampes
s’allument sans
raison apparente.
L’éclairage
s’allume trop tard
sous le réglage
crépuscule-aube.
GUIDE DE DÉPANNAGE
CAUSE POSSIBLE
1. L’interrupteur d’éclairage est en position
hors circuit.
2. Les projecteurs sont brûles ou desserrés.
3. Le fusible du circuit a sauté ou le disjoncteur
est en position hors circuit.
4. La fonction de mise hors circuit à la lumière
du jour est engagée. (Revérifier quand il
fait nuit).
5. Mauvais câblage, s’il s’agit d’une nouvelle
installation.
6. Mauvaise orientation.
teur pour obtenir la couverture désirée).
1. La commande d’éclairage est installée
dans un endroit relativement sombre.
2. La commande d’éclairage est en mode
essai. (Placer l’interrupteur ON-TIME).
1. La commande d’éclairage peut détecter de
petits animaux, des arbres agités par le vent
ou la circulation automobile. (Réorienter le
détecteur).
2. La portée est trop élevée. (Réduisez la
portée)
3. La minuterie DualBriteMD est en circuit
(ON).
1. Le capteur est situé dans un endroit relativement sombre. (Déplacer le capteur ou
utiliser un réglage de 3 h ou de 6 h).
(Réorienter le détec-
SYMPTÔME
Les lampes res-
tent allumées
continuellement.
Les lampes
clignotent.
L’éclairage
clignote une fois,
puis reste éteint
en mode manuel.
CAUSE POSSIBLE
1. Un projecteur se trouve trop près du détecteur
de la commande d’éclairage ou est pointé vers
des objets tout près dont la chaleur déclenche le détecteur. (Éloigner le projecteur du
détecteur ou des objets avoisinants).
2. Le détecteur de la commande d’éclairage
pointe vers une source de chaleur comme
un évent d’aération, un évent de sécheuse
ou une surface peinte de couleur vive réfléchissant la chaleur. (Réorienter le détecteur.
Réduisez la portée).
3. La commande d'éclairage est en mode
manuel. (La remettre en mode AUTO).
1. La chaleur ou la lumière des projecteurs
peut allumer et éteindre alternativement
la commande d’éclairage. (Éloigner les
projecteurs du détecteur).
2. La chaleur qui est réfléchie par d’autres
objets peut affecter la commande d’éclairage. (Réorienter le détecteur).
3. La commande d’éclairage est en mode
essai et se réchauffe. (Le clignotement est
normal dans ces deux cas).
1. Le capteur détecte son propre éclairage.
(Repositionner les lampes pour que l’aire
sous le capteur demeure relativement
sombre).
598-1293-03
17
SERVICE TECHNIQUE
Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de l’aide
avant de retourner l’article au magasin.
En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à
problème persiste, composez* le 1 800 858-8501 (service en anglais seulement), entre 7 h 30 et 16 h 30, HNC,
du lundi au vendredi. Vous pouvez aussi écrire au :
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Service technique)
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro
du modèle, date d’achat et endroit de l’achat.
www.hzsupport.com.
Si le
Aucune pièce de rechange n’est disponible pour ce produit.
GARANTIE LIMITÉE DE DIX ANS
Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également
jouir d’autres droits, variables d’une province à l’autre.
Pendant une période de dix ans à compter de la date d’achat, toute anomalie de fonctionnement imputable
à un vice de matériau ou de main-d’oeuvre sera corrigée gratuitement.
Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais
traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas
couverts par cette garantie. Le service non autorisé ou la modification du produit ou d’un ou l’autre de ses
composants fournis invalidera totalement la présente garantie.Cette garantie n’inclut pas le remboursement
pour le dérangement, l’installation, le réglage, la perte d’utilisation, le service non autorisé ou les frais d’expédition pour le renvoi de la marchandise.
La garantie ne couvre que les produits assemblés HeathCo LLC et ne s’étend pas aux autres équipements
et composants que le client pourrait utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES
OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE
CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN
BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX,
DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET HEATHCO LLC NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS,
INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIALES ET
PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas
l’exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l’exclusion ci-dessus
pourrait ne pas s’appliquer à vous. Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin
pour toutes vos demandes liées à la garantie.
18
598-1293-03
Notes / Notas _________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
_____________________________
598-1293-03
19
Purchase Information
Información de la compra
Renseignements d’achat
Model #: _________________ Date of Purchase: _____________
Nº de modelo / N° de modèle Fecha de compra / Date d’achat
Staple Purchase Receipt Here
Engrape aquí el recibo de compra
Agrafez le reçu d’achat ici
PLEASE KEEP YOUR DATED SALES RECEIPT,
IT IS REQUIRED FOR ALL WARRANTY REQUESTS.
POR FAVOR GUARDE SU RECIBO DE VENTA FECHADO; SE LO
REQUIERE PARA CUALQUIER SOLICITUD DE GARANTÍA.
VEUILLEZ CONSERVER LE REÇU PORTANT LA DATE D'ACHAT;
VOUS EN AUREZ BESOIN POUR TOUTES VOS DEMANDES
LIÉES À LA GARANTIE.
20
598-1293-03
Loading...
