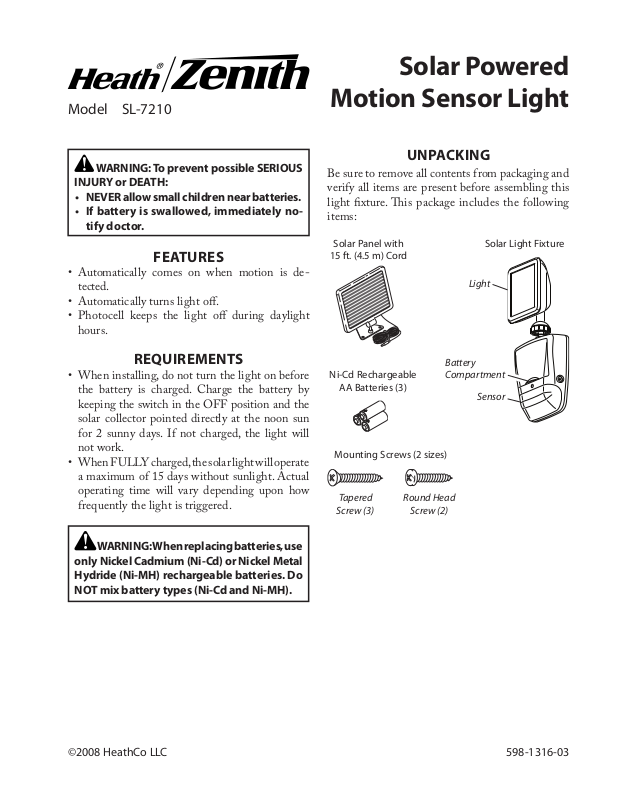

Heath Zenith SL-7210 User Manual

Solar Powered

Model SL-7210

WARNING: To prevent possible SERIOUS

INJURY or DEATH:

• NEVER allow small children near batteries.

• If battery is swallowed, immediately no
tify doctor.

-

FEATURES

• Automatically comes on when motion is de­tected.

• Automatically turns light off.

• Photocell keeps the light off during daylight
hours.

REQUIREMENTS

• When installing, do not turn the light on before
the battery is charged. Charge the battery by
keeping the switch in the OFF position and the
solar collector pointed directly at the noon sun
for 2 sunny days. If not charged, the light will
not work.

• When FULLY charged, the solar light will operate
a maximum of 15 days without sunlight. Actual
operating time will vary depending upon how
frequently the light is triggered.

Motion Sensor Light

UNPACKING

Be sure to remove all contents from packaging and
verify all items are present before assembling this
light fixture. is package includes the following
items:

15 ft. (4.5 m) Cord

Ni-Cd Rechargeable

AA Batteries (3)

Mounting Screws (2 sizes)

Tapered

Screw (3)

Round Head

Screw (2)

Solar Light FixtureSolar Panel with

Light

Battery
Compartment

Sensor

WARNING: When replacing batteries, use
only Nickel Cadmium (Ni-Cd) or Nickel Metal
Hydride (Ni-MH) rechargeable batteries. Do
NOT mix battery types (Ni-Cd and Ni-MH).

©2008 HeathCo LLC 598-1316-03

INSTALLATION

For best performance, mount the fixture about 8
feet (2.4 m) above the ground.

Note: Mounting fixture higher than 8 ft. (2.4 m)
will reduce coverage distance.

1. Mount solar panel base on a solid surface using
three tapered screws. Adjust the panel to point
directly at the noon sun. Avoid obstructions
such as trees or buildings that may block sun
light. Allow for enough wire to reach the case.

Keep ball joint at bottom.

Note: You will want to re-aim the solar panel as

the seasons change to keep it pointed directly
at the noon sun.

Mounting Holes (3)

Three Mounting Holes for Solar Panel Base

2. Mounting light on a solid, vertical surface
(wall) using two round-head screws.

• Determine mounting location. IMPORTANT:

Mount fixture with the light above the sen­sor.

• Open battery com­partment door and
remove batteries and
tab. Note: Discard
plastic tab.

• Drill one 1/16" pi­lot hole for keyhole
mounting screw and
insert screw. Note:
Leave approximately
1/8" (3 mm) of the
screw threads ex­posed.

• Using the keyhole
on the back of the
light, temporarily
hang light fixture on
screw.

Battery
Compartment
Door

Detection Zone

Wall Mounted Light

• Level light fixture.

• From inside the battery compartment, mark
location of second screw in the mounting
hole.

• Remove light and drill one 1/16" pilot hole
in second location.

• Hang light on keyhole screw and insert sec­ond screw through mounting hole. Tighten
securely.

Keyhole Slot

Mounting Hole

Rear of Light Fixture

3. Mounting light on a solid, horizontal surface

(eave) using two round-head screws.

• Determine mounting location. IMPORTANT:

Mount fixture with the sensor facing the
detection zone.

• Follow the directions for vertical surface
mounting to complete installation. Note:
e light fixture will not need to be leveled
for horizontal mounting.

Battery
Compartment
Door

Eave Mounted Light

2

Detection Zone

598-1316-03

4. Plug the solar panel cable into the side of the

RECHARGEABLE

ONLY

AA SIZE

AA SIZE

AA SIZE

RANGE

ON-TIME

MIN MAX

OFF

TEST

1 MIN
5 MIN

RECHARGEABLE

ONLY

AA SIZE

AA SIZE

AA SIZE

RANGE

ON-TIME

MIN MAX

OFF

TEST

1 MIN
5 MIN

RECHARGEABLE

ONLY

AA SIZE

AA SIZE

AA SIZE

RANGE

ON-TIME

MIN MAX

OFF

TEST

1 MIN
5 MIN

sensor housing. Note: Allow extra cable to hang
below the sensor housing for water to drip off
cable (drip loop).

IMPORTANT: Allow the batteries to charge

with two days of sunshine before testing.

6. To adjust light direction, loosen lock nut and
rotate light to desired position. Tighten lock
nut.

Wall Mount Eave Mount

Drip Loop

Forming a Drip Loop in the Solar Panel Cable

5. Install 3 Ni-Cd rechargeable AA batteries
(included) into battery compartment according
to markings.

Note: Rechargeable batteries will
eventually lose their ability to hold a charge.
When this happens, replace with Ni-Cd or
Ni-MH rechargeable AA batteries available
at most stores.

NOTICE: When replacing rechargeable batter­ies, recycle used batteries or dispose of them
in accordance with local regulations.

Lock Nut

Turning Lock Nut

TEST AND ADJUSTMENT

Note: Sensor has a 30 second warm up period
before it will detect motion. When switching
modes wait 30 seconds.

1. Slide the sensor switch to the TEST position.

2. Place the RANGE adjustment in the medium
position (halfway between MIN and MAX
position).

Controls in Battery Compartment

Install Batteries in Battery Compartment

598-1316-03

3

3. Walk through the coverage area noting when
the lights turn on. Increase RANGE only as
needed. A larger RANGE setting may cause false
triggering and reduce battery life.
to 10 seconds after light turns off to retest.

8 ft.
(2.4 m)

70 ft.
(21 m)

Note: Wait 5

180°

Maximum Range Maximum
Coverage Angle

4. Replace battery compartment door.

5. After dark, adjust the light to cover desired
area.

Adjustment of Coverage Area

e sensor detects “motion” by the movement of
heat (body heat) across the coverage area. However,
following are examples of objects that also produce
heat and can cause the sensor to false trigger:

• Pools of Water • Air Conditioners

• Dryer Vents • Fenced-In Animals

• Heating Vents • Automobile Traffic

If you suspect that a heat source of this type is falsely
triggering the sensor, try reducing the RANGE
or aiming the sensor away from the heat source
in question.

Note: e detector is less sensitive to motion directly
towards it and more sensitive to across motion.

Motion

Motion

OPERATION

Place the sensor switch in the 1 or 5 minute mode
for normal operation. If the light is not needed, put
the switch in the OFF position.

Mode: On-Time Works: Day Night

Test 5 Seconds x x
Auto 1 or 5 Minutes x

THINGS TO REMEMBER

• Periodically clean the solar panel with a soft cloth
and warm water. Do not hose spray. Keep the col­lector clear of snow and leaves. Make sure trees
and other objects do not block sunlight from the
panel.

• If not to be used for several weeks, turn the unit
OFF. Store it with the panel connected and where
the panel can gather sunlight.

• Solar collection is only effective in direct sunlight.
Every hour the light is on requires a minimum of
8 hours of sunlight charging.

• Several days of use with overcast skies may dis­charge the batteries. e light will not work until
the batteries are recharged.

SPECIFICATIONS

Range ........................Up to 70 ft. (21 m); [varies

Sensing Angle

Battery Type ..............Ni-Cd or Ni-MH Recharge

On Time ....................Test, 1, or 5 minutes, re-trig

Full Charge on Time .Up to 2 hours

with surrounding tempera­ture]

............Up to 180°

able AA Batteries (3)

gerable

-

-

Sensor

Least Sensitive Most Sensitive

HeathCo LLC reserves the right to discontinue
products and to change specifications at any time
without incurring any obligation to incorporate new
features in products previously sold.

4

598-1316-03

TROUBLESHOOTING GUIDE

SYMPTOM POSSIBLE CAUSE SOLUTION

Light will not come on. 1. Plastic battery tab has not been removed

Light comes on in day
light.

Light comes on for no
apparent reason.

Light stays on continu
ously.

Light flashes on and off. 1. Heat being reflected from other objects

from battery compartment.

2. Batteries are dead.

3. Sensor is turned OFF.

4. Daylight turn-off is in effect.

-

1. Light may be installed in a relatively
dark location.

2. Light control is in TEST.

1. Light control may be sensing small
animals or automobile traffic.

2. Range is set too high.

-

1. Light control is detecting a heat source
like an air vent, dryer vent, or brightly­colored heat-reflective surface.

2. Light control is in TEST.

may be affecting the sensor.

2. Light control is in the TEST mode and
warming up.

3. Batteries are almost dead.

1. Remove plastic tab from battery compart
ment.

2. Switch the sensor OFF and let the battery
charge for two or more sunny days before
using again.

3. Turn sensor ON.

4. Recheck after dark.

1. Relocate light to an area that receives more
light.

2. Set control switch to 1 or 5 minute posi­tion.

1. Reduce RANGE.

2. Reduce RANGE.

1. Relocate light or reduce RANGE.

2. Set control switch to 1 or 5 minute posi­tion.

1. Reduce RANGE.

2. Flashing is normal under these condi
tions.

3. Reduce RANGE. If flashing continues,
switch the sensor OFF and let the battery
charge for two or more sunny days before
using again.

-

-

TECHNICAL SERVICE

Please call 1-800-858-8501 (English speaking only) for assistance before returning

product to store.

If you experience a problem, follow this guide. You may also want to visit our Web site at: www.hzsupport.
com. If the problem persists, call* for assistance at 1-800-858-8501 (English speaking only), 7:30 AM to

4:30 PM CST (M-F). You may also write* to:
HeathCo LLC
P.O. Box 90045, Bowling Green, KY 42102-9045
ATTN: Technical Service
* If contacting Technical Service, please have the following information available: Model Number, Date

of Purchase, and Place of Purchase.

No Service Parts Available for this Product

Please keep your dated sales receipt, it is required for all warranty requests.

598-1316-03

5

FIVE YEAR LIMITED WARRANTY

is is a “Limited Warranty” which gives you specific legal rights. You may also have other rights
which vary from state to state or province to province.

For a period of five years from the date of purchase, any malfunction caused by factory defective
parts or workmanship will be corrected at no charge to you.

Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light
bulbs, batteries, and other expendable items are not covered by this warranty. Unauthorized service
or modification of the product or of any furnished component will void this warranty in its entirety.
is warranty does not include reimbursement for inconvenience, installation, setup time, loss of
use, unauthorized service, or return shipping charges.

is warranty covers only HeathCo LLC assembled products and is not extended to other equipment
and components that a customer uses in conjunction with our products.

THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS
OR IMPLIED, INCLUDING ANY WARRANTY, REPRESENTATION OR CONDITION
OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR ANY PARTICU
LAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT,
INCIDENTAL, OR CONSEQUENTIAL DAMAGES.

REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER
AND THERE SHALL BE NO LIABILITY ON THE PART OF HEATHCO LLC FOR ANY
SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING
BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT
FORESEEABLE. Some states or provinces do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion may not apply to you.

Please keep your dated sales receipt, it is required for all warranty requests.

-

6

598-1316-03

Luz detectora de

Modelo SL-7210

ADVERTENCIA: Para prevenir una posi-

ble LESIÓN SERIA o LA MUERTE:

• NUNCA deje que los niños estén cerca de
las baterías.

• Si se traga una batería, notique inmedia­tamente al doctor.

CARACTERÍSTICAS

• Se enciende automáticamente al detectar movi­miento.

• Apaga la luz automáticamente.

• La fotocélula mantiene la luz apagada durante las
horas diurnas.

REQUISITOS

• Al instalar, no prenda la luz antes de cargar la ba­tería. Cargue la batería manteniendo el interruptor
en la posición OFF y el colector solar apuntando
directamente al sol del mediodía durante 2 días
de sol. Si no está cargada, la luz no funcionará.

• Cuando esté COMPLETAMENTE cargada,
la luz solar funcionará por un máximo de 15 días
in necesidad de sol. El tiempo de funcionamiento
real variará dependiendo de cuán a menudo la luz
es activada.

movimiento con

alimentación solar

DESEMPAQUE

Asegúrese de retirar todo el contenido del empaque
y verificar que todos los elementos estén incluidos
antes de ensamblar este aparato de luz. Este paquete
incluye los siguientes elementos:

Panel Solar con

cordón de 15 pies

(4,5 m)

Compartimiento

(3) baterías AA

recargables de

Ni-Cd

Tornillos de montaje (2 tamaños)

Tornillo de cabeza

achaanada (3)

de Baterías

Tornillo de cabeza

Aparato de Luz

Solar

Bombilla

Detector

redonda (2)

ADVERTENCIA: Cuando reemplace las

baterías, use sólo baterías recargables de
Níquel-Cadmio (Ni-Cd) o de Níquel-Hidruro
Metálico (Ni-MH).

598-1316-03

©2008 HeathCo LLC 598-1316-03 S

7

INSTALACIÓN

Para un mejor rendimiento, monte la unidad cerca
de 2,4 m (8 pies) desde el piso.

Nota: Si se instala el aparato a más de 8 pies (2,4 m)
de alto se reducirá la distancia de cobertura.

1. Monte la base del panel solar sobre una superfi-
cie sólida usando tres tornillos cónicos. Acomode
el panel de manera que apunte directamente al
sol del mediodía. Evite obstrucciones tales como
árboles o edificios que puedan bloquear la luz
del sol. Tenga suficiente cable que alcance hasta
la caja. Mantenga la unión esférica en la parte

de abajo.

Nota: Usted deberá apuntar de nuevo el panel

solar de acuerdo al cambio de las estaciones para
mantenerlo apuntando directamente al sol del
mediodía.

Oricios de montaje (3)

Tres agujeros de montaje para la base del panel solar

2. Montaje del aparato sobre una superficie

vertical sólida (pared) usando dos tornillos de
cabeza redonda.

• Determine el sitio de montaje. IMPORTANTE:

Monte el aparato con la luz por encima del
detector.

• Abra la puerta del
compartimiento de
la batería y quite las
baterías y la lengüe­ta. No ta: bote la
lengüeta plástica.

• Perfore un orifi­cio piloto de 1/16

Puerta del
Compartimiento
de la Batería

pulgadas para el
tornillo de montaje
e inserte el tornillo.
Nota: Deje expuesta
aproximadamente
1/8 de pulgada (3

Zona de Detección

mm) de las roscas
del tornillo.

• Suspenda tempo­ralmente el aparato
sobre el tornillo
usando la apertura

Luz montada en

pared

en la parte de atrás del aparato.

• Nivele el aparato de luz.

• Desde adentro del compartimiento de la
batería, marque el sitio del segundo tornillo
en el agujero de montaje.

• Quite la luz y perfore un agujero piloto de
1/16 pulgadas en el segundo lugar.

• Suspenda la luz en el tornillo del orificio de
alineación e inserte un segundo tornillo por el
agujero de montaje. Apriete con seguridad.

8

Ranura del oricio
de alineación

Agujero de Montaje

Parte Trasera del Aparato de Luz

598-1316-03

3. Montaje del aparato sobre una superficie

RECHARGEABLE

ONLY

AA SIZE

AA SIZE

AA SIZE

RANGE

ON-TIME

MIN MAX

OFF

TEST

1 MIN
5 MIN

horizontal sólida (alero) usando dos tornillos
de cabeza redonda.

• Determine el sitio de montaje. IMPORTANTE:

Monte el aparato con el detector mirando
hacia la zona de detección.

• Siga las indicaciones para montaje en super­ficie vertical para completar la instalación.
Nota: El aparato de luz no necesita estar
nivelado para un montaje horizontal.

5. Instale 3 baterías AA recargables Ni-Cd (pro­vistas) en el compartimiento de baterías de
acuerdo a las marcaciones. Nota: Las baterías
recargables eventualmente perderán su habilidad
de conservar su carga. Cuando esto suceda,
reemplácelas con baterías AA recargables de
Ni-Cd o de Ni-MH que se encuentran en
muchas tiendas.

AVISO: Cuando reemplace las baterías recar­gables, recicle las baterías usadas o disponga
de ellas de acuerdo a las normas locales.

Puerta del

Zona de Detección

Compartimiento
de la Batería

Luz montada en Alero

4. Enchufe el cable del panel solar en el lado de
la carcasa del detector. Nota: Deje que un poco
de cable quede suspendido debajo de la carcasa
del detector para que el agua baje por el cable
(bucle de goteo).

IMPORTANTE: Deje que las baterías se carguen

con dos días de sol antes de probarlas.

Montaje en Pared

Formación de un Bucle de Goteo en el Cable del Panel

Montaje en Alero

Bucle de
Goteo

Solar

Instale las baterías en el Compartimiento de Baterías

6. Para regular la dirección de la luz, afloje la
contratuerca y gire la luz a la posición deseada.
Ajuste la contratuerca.

Contratuerca

Girando la Contratuerca

598-1316-03

9

PRUEBA Y AJUSTE

RECHARGEABLE

ONLY

AA SIZE

AA SIZE

AA SIZE

RANGE

ON-TIME

MIN MAX

OFF

TEST

1 MIN
5 MIN

RECHARGEABLE

ONLY

AA SIZE

AA SIZE

AA SIZE

RANGE

ON-TIME

MIN MAX

OFF

TEST

1 MIN
5 MIN

Nota: El detector tiene un tiempo de calentamien­to de 30 segundos antes de que pueda detectar
movimiento. Cuando cambie las fases espere 30
segundos.

1. Deslice el interruptor del detector a la posición
de PRUEBA (TEST).

2. Ponga la regulación de ALCANCE (RANGE)
en la posición media (en la mitad entre la posición
MIN y MAX).

Controles en el Compartimiento de Baterías

3. Camine por el área de cobertura notando cuándo
se prenden las luces. Aumente el ALCANCE
(RANGE) sólo cuando lo necesite. Un ajuste
más amplio de ALCANCE (RANGE) puede
causar una falsa alarma y reducir la vida de la
batería. Nota: Espere de 5 a 10 minutos luego de
que las luces se apagan para probar de nuevo.

180°

2.4 m

21 m

Alcance Máximo Ángulo de
cobertura máxima

4. Reemplace la puerta del compartimiento de la
batería.

5. Después del anochecer, ajuste la luz para cubrir
el área deseada.

10

598-1316-03

Regulación del Área de Cobertura

El detector detecta “movimiento” por el movimiento
del calor (calor corporal) a través del área de cober­tura. Sin embargo, a continuación están ejemplos
de objetos que pueden producir calor y hacer que
el detector active una falsa alarma:

• Charcos de agua • Acondicionadores de aire

• Ventosas de la secadora • Animales en vallas

• Ventosas de calefacción • Tráfico automotor
Si sospecha que una fuente de calor de este tipo

hace que el detector suene una falsa alarma, trate
de reducir el ALCANCE o apunte el detector lejos
de esa fuente de calor.

Nota: El detector es menos sensitivo al movimiento
dirigido directamente hacia él y menos sensitivo a
un movimiento al través.

Movimiento

Detector

Movimiento

Sensibilidad Mínima Sensibilidad Máxima

FUNCIONAMIENTO

Ponga el interruptor del detector en la fase de 1
o 5 minutos para un funcionamiento normal. Si
no se necesita la luz, ponga el interruptor en la
posición OFF.

Modalidad: Duración Trabajos: Día Noche

Prueba 5 Seg. x x
Autom. 1 o 5

Minutos

x

PUNTOS QUE SE DEBEN RECORDAR

• Limpie el panel solar periódicamente con un trapo
suave y con agua tibia. No use una manguera.
Mantenga el colector sin nieve y sin hojas. Ase­gúrese que los árboles y otros objetos no cubran
la luz del sol dirigida al panel.

• Si no va a usarla por algunas semanas, APAGUE
la unidad. Guárdela con el panel conectado y en un
sitio donde el panel pueda guardar la luz solar.

•

La colección solar es solo efectiva bajo la luz directa
del sol. Por cada hora que la luz está prendida requiere
un mínimo de 16 horas de carga de luz solar.

• Varios días de uso con el cielo nublado puede
descargar las baterías. La luz no funcionará hasta
que las baterías se carguen de nuevo.

ESPECIFICACIONES

Alcance ...................... Hasta 21 m; [varía de acuerdo

Ángulo de detección .. Hasta 180°

Tipo de batería ..........Baterías AA recargables de

Duración ...................Prueba, 1, o 5 minutos,

Duración con

carga completa ........... Hasta 2 horas

HeathCo LLC se reserva el derecho de discontinuar
los productos y de cambiar las especificaciones a
cualquier hora sin incurrir en ninguna obligación
de tener que incorporar las nuevas características
en los productos vendidos anteriormente.

a la temperatura donde se
encuentre]

Ni-Cd o de Ni-MH (3)

reprogramable

598-1316-03

11

GUÍA DE ANÁLISIS DE AVERÍAS

SÍNTOMA POSIBLE CAUSA SOLUCIÓN

La luz no se prende. 1. No se quitado la lengüeta plástica de

La luz se prende durante
el día.

La luz se prende sin nin
guna razón aparente.

La luz se queda prendida
continuamente.

La luz se prende y se
apaga.

la batería del compartimiento de la
batería.

2. Las baterías están descargadas.

3. El detector está APAGADO.

4. La modalidad de apagado durante el
día está en efecto.

1. La luz puede estar instalada en un lugar
relativamente obscuro.

2. El control de luz está en posición de
prueba.

-

1. El control de luz puede estar detectando
animales pequeños o tráfico de carros.

2. El alcance está calibrado demasiado
alto.

1.

El control de luz está detectando una fuente
de calor tal como una ventosa de aire, una
ventosa de secadora o una superficie de
color brillante que refleja el calor.

2. El control de luz está en posición de
PRUEBA (TEST).

1. El calor que se refleja de otros objetos
puede estar afectando al detector.

2. El control de luz está en modalidad de
Prueba y calentándose.

3. Las baterías están casi descargadas.

1. Quite la lengüeta plástica del comparti­miento de la batería.

2. Ponga el detector en OFF (APAGADO) y
deje que la batería se cargue por dos o más
días asoleados antes de usarlo de nuevo.

3. PRENDA el detector.

4. Revíselo después del anochecer.

1. Reubique la luz a un área donde reciba
más luz.

2. Fije el interruptor de control a la posición
de 1 o 5 minutos.

1. Reduzca el alcance (RANGE).

2. Reduzca el alcance (RANGE).

1. Reubique la luz o reduzca el ALCANCE
(RANGE).

2. Fije el interruptor de control a la posición
de 1 o 5 minutos.

1. Reduzca el alcance (RANGE).

2. El destello es normal bajo estas condicio­nes.

3. Reduzca el ALCANCE (RANGE). Si
el destello continúa, ponga el detector en
OFF (APAGADO) y deje que la batería
se cargue por dos o más días asoleados
antes de usarlo de nuevo.

SERVICIO TÉCNICO

Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda

Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.hzsupport.
com. Si el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 7:30 AM a 4:30

PM CST (L-V). Usted puede también escribir a:
HeathCo LLC
P.O. Box 90045, Bowling Green, KY 42102-9045
ATTN: Technical Service (Servicio Técnico)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha
de compra y Lugar de compra.

No hay piezas de servicio disponibles para este producto.

Por favor guarde su recibo de venta fechado; se lo requiere para cualquier solicitud de garantía.

antes de devolver el producto a la tienda.

12

598-1316-03

GARANTÍA LIMITADA A 5 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también
tener otros derechos que varían de estado a estado o de provincia a provincia.

Por un período de 5 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por
partes defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.

No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia,
bombillas, baterías, u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no
autorizados o modificaciones del producto o de cualquier componente que se provee invalidarán esta
garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo
de instalación, perdida de uso, servicio no autorizado, o costos de transporte de retorno.

Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a otros
equipos o componentes que el consumidor usa junto con nuestros productos.

ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS,
EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA,
REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE LOS PRO
DUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y
ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS,
INCIDENTALES Y CONSECUENTES.

LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL
CLIENTE Y NO HABRÁ RESPONSABILIDAD POR PARTE DE HEATHCO LLC POR
CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE,
INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GA
NACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión
o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba
indicada puede que no se aplique a Ud.

Por favor guarde su recibo de venta fechado; se lo requiere para cualquier solicitud de garantía.

-

-

598-1316-03

13

Éclairage à

Modèle SL-7210

MISE EN GARDE : Pour éviter les risques

de BLESSURES GRAVES, voire de DÉCÈS :

• Ne laissez JAMAIS un enfant seul près des
piles.

• En cas d’ingestion d’une pile, avisez im­médiatement un médecin.

CARACTÉRISTIQUES

• S’allume automatiquement lors de la détection
d’un mouvement.

• S’éteint automatiquement.

• Cellule photo-électrique qui garde l’éclairage fermé
pendant la journée.

EXIGENCES

• Au moment de l’installation, n’allumez pas
l’éclairage avant que la pile ne soit complètement
chargée. Pour charger la pile, placer l’interrupteur
en position OFF et s’assurer que le panneau solaire
est dirigé vers le soleil de midi pendant au moins
trois jours ensoleillés. Si la pile n’est pas chargée,
l’éclairage ne fonctionnera pas.

• Une fois la pile COMPLÈTEMENT chargée,
l’appareil peut fonctionner pendant un maximum
de 15 jours sans période ensoleillée. La durée de
fonctionnement réelle varie selon la fréquence à
laquelle l’éclairage est déclenché.

détecteur de

mouvements, à

énergie solaire

DÉBALLAGE

Retirez tout le contenu de l’emballage et assurez­vous d’avoir en main tous les éléments avant de
débuter l’assemblage. L’emballage contient les
éléments suivants :

Panneau solaire

avec cordon de 15

pi. (4,5 m)

Trois piles AA Ni-Cd

rechargeables

Vis de montage (2 formats)

Vis à tête

conique (3)

Vis à tête
ronde (2)

D’éclairage

Compartiment
des piles

Détecteur

Luminaire à

énergie solaire

MISE EN GARDE : Pour remplacer les

piles, utilisez seulement des piles rechargea­bles au nickel-cadmium (Ni-Cd) ou au nickel­hydrure métallique (Ni-Mh). Ne mélangez
pas les types de piles (Ni-Cd et Ni-Mh).

©2008 HeathCo LLC 598-1316-03 F

14

598-1316-03

INSTALLATION

Pour un rendement supérieur, installer l’appareil à
environ 2,4 m (8 pieds) du sol.

Note : Le fait de placer le luminaire à une hauteur de
plus de 8 pi. (2,4 m) réduira la zone de couverture.

1.

Installer le socle du panneau solaire sur une
surface solide au moyen des trois vis à tête
conique. Orienter le panneau de façon qu’il

pointe directement vers le soleil de midi. Éviter les
obstacles, notamment les arbres ou les immeubles,
qui pourraient obstruer la lumière du soleil. Pré­voir suffisamment de fil pour rejoindre le boîtier.

S’assurer que le joint à rotule est en bas.

Note : Vous devrez probablement réorienter le

panneau solaire au fur et à mesure du passage
des saisons pour le garder directement pointé
vers le soleil de midi.

Orices de xation (3)

Trois orices de xation pour le socle du panneau

solaire

2. Installation du luminaire sur une surface

verticale (mur) au moyen de deux vis à tête
ronde.

• Déterminez l’emplacement d’installation.

IMPORTANT : Installez le luminaire au­dessus du détecteur.

• Ouvrez la porte du
compartiment des
piles, puis enlevez les
piles et la languette.
Note : Jetez la lan­guette de plastique.

• Percez un orifice
pilote de 1/16 po
pour la vis de mon-

Porte du
compartiment
des piles

tage, puis insérez-y
la vis. Note : Laissez
dépasser environ 1/8
po (3 mm) des filets
de la vis exposés.

Zone de détection

• Suspendez temporai­rement le luminaire
à la vis au moyen de
l’ouverture en forme
de trou de serrure à
l’arrière de l’appareil.

Luminaire installé

au mur

• Placez le luminaire au niveau.

• Depuis l'intérieur du compartiment des piles,
marquez l'emplacement de la seconde vis dans
l'orifice de montage.

• Retirez le luminaire, puis percez un orifice
pilote de 1/16 po pour la seconde vis.

• Suspendez de nouveau le luminaire à la vis
au moyen de l’ouverture en forme de trou de
serrure, puis insérez la seconde vis et serrez-là
solidement.

598-1316-03

Ouverture en
trou de serrure

Orice d’installation

Arrière du luminaire

15

3. Installation du luminaire sur une surface hori-

RECHARGEABLE

ONLY

AA SIZE

AA SIZE

AA SIZE

RANGE

ON-TIME

MIN MAX

OFF

TEST

1 MIN
5 MIN

zontale (avant-toit) au moyen de deux vis à tête
ronde.

• Déterminez l’emplacement d’installation.

IMPORTANT : Installez le luminaire de
sorte que le détecteur soit face à la zone de
détection.

• Suivez les directives d’installation à la ver­ticale. Note : L’appareil n’a pas à être mis de
niveau pour l’installation à l’horizontale.

5. Installez trois piles AA Ni-Cd rechargeables
(fournies) dans le compartiment des piles,
en respectant la polarité (+ et -). Note : Les
piles rechargeables perdent, avec le temps, la
capacité de conserver leur charge. Dans ce cas,
remplacez-les par des piles AA Ni-Cd ou Ni­Mh rechargeables, vendues dans nombre de
magasins.

AVIS : Lors du remplacement des piles re­chargeables, recyclez les piles usagées ou
placez-les aux rebuts conformément à la
réglementation locale en vigueur.

Porte du

Zone de détection

compartiment
des piles

Luminaire xé à l’avant-toit

4. Branchez le cordon du panneau solaire dans
le côté du boîtier du luminaire. Note : Laissez
pendre une partie du câble sous le boîtier pour
former une boucle pour permettre à l’eau de
s’égoutter (boucle coupe-larme).

IMPORTANT : Laissez les piles se charger pen-

dant deux journées ensoleillées avant de faire
l’essai du luminaire.

Installation au mur

Formation d’une boucle coupe-larme au moyen du

Installation sous l’avant-toit

Boucle
coupe-larme

cordon du panneau solaire

Installation des piles dans le compartiment à piles

6. Pour orienter l’éclairage, desserrez le contre­écrou et faites tourner le luminaire jusqu’à la
position souhaitée. Resserrez ensuite le contre­écrou.

Contre-écrou

Desserrage/serrage du contre-écrou

16

598-1316-03

ESSAI ET RÉGLAGE

RECHARGEABLE

ONLY

AA SIZE

AA SIZE

AA SIZE

RANGE

ON-TIME

MIN MAX

OFF

TEST

1 MIN
5 MIN

RECHARGEABLE

ONLY

AA SIZE

AA SIZE

AA SIZE

RANGE

ON-TIME

MIN MAX

OFF

TEST

1 MIN
5 MIN

Note : Le capteur doit passer par une période
d’étalonnage de 30 secondes avant de pouvoir
détecter les mouvements. Attendre 30 secondes
après être passé d’un mode à l’autre.

1. Placez le commutateur du détecteur en position
TEST.

2. Placez le bouton de réglage RANGE au mi­lieu (à mi-chemin entre les positions MIN et
MAX).

Commandes du compartiment des piles

3. Déplacez-vous dans la zone de couverture en
prenant note de l’endroit où vous vous trouvez
au moment où l’éclairage s’allume. Déplacez le
bouton RANGE vers le maximum seulement
si vous en avez absolument besoin. Une zone
de couverture plus grande peut entraîner de
faux déclenchements et réduire la durée de vie
de la pile. Note : Attendez de 5 à 10 secondes
après que l’éclairage s’est éteint avant de faire
un nouvel essai.

180°

2.4 m

21 m

Portée maximale Angle de
couverture maximale

4. Remettez la porte du compartiment des piles
en place.

5. Une fois la nuit tombée, rajustez le luminaire
pour éclairer la zone souhaitée.

598-1316-03

17

Réglage de la Zone de Couverture

Le capteur détecte les « mouvements » en décelant le
passage d’une source de chaleur (chaleur corporelle)
dans la zone de couverture. Voici toutefois des exem-
ples d’objets qui dégagent aussi de la chaleur et qui,
par conséquent, peuvent entraîner le déclenchement
intempestif du capteur :

• Piscine • Appareil de climatisation

• Évent de sécheuse • Animaux en cage

• Évent de ventilation • Circulation automobile
Si vous croyez qu’une source de chaleur de ce type

entraîne le déclenchement par erreur du capteur,
essayer de réduire la portée du capteur ou de l’orienter
à l’écart de la source de chaleur en question.

Note : Le détecteur est moins sensible aux objets/
personnes qui se dirigent directement vers lui qu’aux
mouvements latéraux.

Mouvement

Détecteur

Mouvement

Le moins sensible Le plus sensible

FONCTIONNEMENT

Placez le commutateur du détecteur en position 1 ou
5 minutes pour le fonctionnement normal. Si vous
n’avez pas besoin d’éclairage, placer le commutateur
en position OFF.

Mode: Temps en circuit En fonction: Jour Nuit

Essal 5 Secondes x x
Auto 1 ou 5 Minutes x

• Nettoyer périodiquement le panneau solaire au

RAPPEL

moyen d’un chiffon doux et d’eau chaude. Ne pas
l’arroser directement au moyen du boyau. S’assurer
que le panneau n’est pas couvert de feuilles ou de
neige. S’assurer que la lumière du soleil n’est pas
obstruée par des arbres ou d’autres objets.

• Si vous prévoyez ne pas vous servir de l’appareil
pendant plusieurs semaine, placer le commutateur
en position OFF. Entreposer l’appareil raccordé
au panneau solaire, ce dernier étant placé de façon
à pouvoir capter la lumière du soleil.

• Le capteur solaire fonctionne seulement lorsqu’il
est directement exposé au soleil. Pour chaque
heure d’éclairage, l’appareil doit être directement
exposé au soleil pendant 16 heures pour assurer
la recharge de la pile.

• De nombreuses journées de fonctionnement sans
ensoleillement peuvent décharger les piles. Le
luminaire ne fonctionnera alors pas, tant que les
piles ne seront pas rechargées.

FICHE TECHNIQUE

Portée ........................Jusqu’à 21 m (70 pi) [Varie

selon la température am-

biante]

Angle de détection .....Jusqu’à 180°

Type de pile ............... Trois piles AA Ni-Cd ou

Ni-Mh rechargeables
Durée de

fonctionnement .........Essai, 1 ou 5 minutes, repro-

grammable
Durée de

fonctionnement,

à pleine charge ........... Jusqu’à deux heures

HeathCo LLC se réserve le doit d’abandonner
tout produit et d’en changer les spécifications, en
tout temps et sans contracter quelque obligation
que ce soit quant à l’incorporation de nouvelles
caractéristiques aux produits déjà vendus.

18

598-1316-03

GUIDE DE DÉPANNAGE

SYMPTÔME CAUSE POSSIBLE SOLUTION

La lumière ne s’allume
pas.

La lumière s’allume le
jour.

La lumière s’allume sans
raison apparente.

La lumière demeure tou
jours allumée.

La lumière s’allume, puis
s’éteint continuellement.

1. La languette de plastique n'a pas été
retirée du compartiment des piles.

2. Les piles sont déchargées.

3. Le capteur est en position OFF.

4. La fonction de fermeture pendant le
jour est activée.

1. Le luminaire est installé dans un endroit
plutôt sombre.

2. La commande est en mode TEST.

1. La commande peut détecter de petits
animaux ou la circulation automobile.

2. La portée est trop grande.

-

1. La commande d'éclairage détecte une
source de chaleur : évent de sécheuse,
grille de ventilation ou surface colorée
et brillante qui reflète la chaleur.

2. La commande d’éclairage est en mode
TEST.

1. La chaleur réfléchie par les objets en
vironnants peut affecter le détecteur.

2. La commande est en mode test et se
réchauffe.

3. Les piles sont presque déchargées.

1. Retirez la languette de plastique du com­partiment des piles.

2. Placez le capteur à OFF, puis laissez les
piles se recharger pendant une ou deux
journées ensoleillées avant d’utiliser de
nouveau le luminaire.

3. Placer le commutateur en position ON.

4. Essayer de nouveau après la tombée de la
nuit.

1. Déplacez le luminaire vers un endroit
mieux éclairé.

2. Placez le commutateur de commande à la
position 1 ou 5 minutes.

1. Réduire la portée (RANGE).

2. Réduire la portée (RANGE).

1. Déplacez le luminaire ou modifiez la portée
(RANGE).

2. Placez le commutateur de commande à la
position 1 ou 5 minutes.

-

1. Réduire la portée (RANGE).

2. Le clignotement est normal dans ces
conditions.

3. Réduisez la portée (RANGE). Si le
clignotement persiste, placez le détecteur
à OFF et laissez les piles se recharger
pendant une ou deux journées ensoleillées
avant d’utiliser de nouveau le luminaire.

SERVICE TECHNIQUE

Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de

En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.hzsupport.com. Si
le problème persiste, composez* le 1 800 858-8501 (service en anglais seulement), entre 7 h 30 et 16 h 30,
HNC, du lundi au vendredi. Vous pouvez aussi écrire au :
HeathCo LLC
P.O. Box 90045, Bowling Green, KY 42102-9045
ATTN: Technical Service (Service technique)
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro
du modèle, date d’achat et endroit de l’achat.

Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes liées
à la garantie.

598-1316-03

l’aide avant de retourner l’article au magasin.

Aucune pièce de rechange n’est disponible pour ce produit.

19

GARANTIE LIMITÉE DE 5 ANS

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez
également jouir d’autres droits, variables d’une province à l’autre.

Pendant une période de 5 ans à compter de la date d’achat, toute anomalie de fonctionnement im
putable à un vice de matériau ou de main-d’oeuvre sera corrigée gratuitement.

Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un
mauvais traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne
sont pas couverts par cette garantie. Le service non autorisé ou la modification du produit ou d’un ou
l’autre de ses composants fournis invalidera totalement la présente garantie. Cette garantie n’inclut
pas le remboursement pour le dérangement, l’installation, le réglage, la perte d’utilisation, le service
non autorisé ou les frais d’expédition pour le renvoi de la marchandise.

La garantie ne couvre que les produits assemblés HeathCo LLC et ne s’étend pas aux autres équipe
ments et composants que le client pourrait utiliser conjointement avec nos produits.

CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES,
EXPLICITES OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTA
TION OU DE CONDITION DE CONVENANCE À LA COMMERCIALISATION OU À
L’EFFET QUE LES PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION
PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS,
INDIRECTS OU SECONDAIRES.

LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU
CLIENT ET HEATHCO LLC NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS
DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS,
SANS S’Y LIMITER, LES PERTES COMMERCIALES ET PERTES DE PROFIT, QU’EL
LES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas l’exclusion ou la
limitation des dommages indirects ou secondaires, et la limitation ou l’exclusion ci-dessus pourrait
ne pas s’appliquer à vous.

Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes
liées à la garantie.

-

-

-

-

20

598-1316-03
