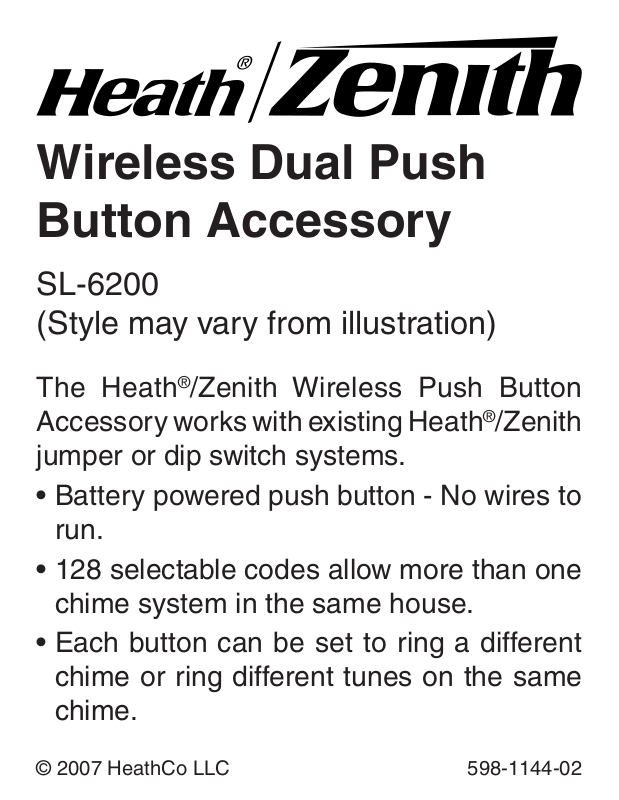

Heath Zenith SL-6200 User Manual [en, fr, es]

Wireless Dual Push
Button Accessory

SL-6200
(Style may vary from illustration)

The Heath®/Zenith Wireless Push Button
Accessory works with existing Heath®/Zenith
jumper or dip switch systems.

• Battery powered push button - No wires to
run.

• 128 selectable codes allow more than one
chime system in the same house.

• Each button can be set to ring a different
chime or ring different tunes on the same
chime.

© 2007 HeathCo LLC 598-1144-02

1. Install alkaline type A23 12 volt push button battery.

Remove back of case by pushing in tab on bottom with a
small screwdriver. Make sure battery is oriented properly
(see page 5).

2. Set the push button jumpers for each button to match

the respective chime receiver code. See Code and Tune

Settings section.

3. Test range. Temporarily position push button where you

want it mounted. Press push button to verify chime and
push button work properly. If chime does not sound, see
Troubleshooting.

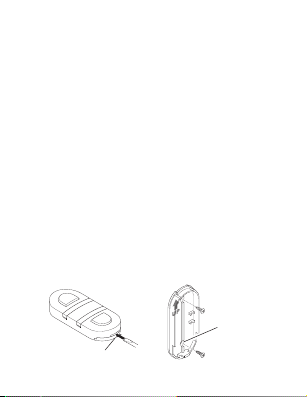

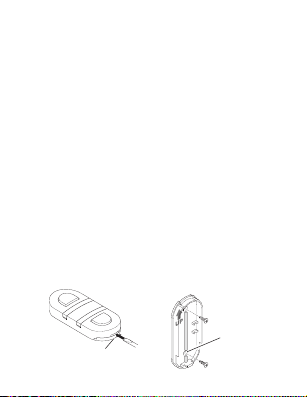

4. Mount push button. Use either screws or double sided

tape to mount push button.

• To mount with screws, remove back of case by pushing in
tab on bottom with a small screwdriver. Remove material
in screw hole. Attach back of case to door jamb or wall.
Snap front of push button on.

• When attaching push button using double sided tape,
make sure the surface of the door jamb or wall is clean.

Remove material

in screw hole

Install This End

Down

-2-

before mounting

with screws

598-1144-02

Code and Tune Settings

Note: The top button is factory set to our standard default
code (5, 6, 7). The bottom button is factory set to a different
code. Follow the instructions below to set the code and
tune for each chime. Verify the push button codes match
the respective chime code.
WARNING: Disconnect chime unit from power source
before opening code access door. Close door and replace
screw before reconnecting to power.

The push button and chime communicate by using a code that
can be changed by removing and/or adding jumpers on both the
push button and chime. The code is factory set; however, there
are 128 selectable codes that allow you to expand your system
and prevent outside interference. Other wireless products may
cause interference and the system may not function properly.
Follow the instructions below for setting a new code.

1. Unplug wireless chime (if applicable).

2. Open the cases and locate the jumpers on both the push
button and chime (See illustration on page 5).

3. The push button and chime both have eight different jumper
locations. The jumper positions 1 through 7 are used for
setting the code.

4. To change the code, add and/or remove jumpers as needed.
It is recommended to only change one jumper at a time and
then check to see if system is functioning properly.

Note: Jumpers in positions 1 through 7 must be exactly
the same for both the push button and chime for this
system to function.

598-1144-02

Code Settings

-3-

Your Heath®/Zenith wireless chime has different selectable
tunes: Ding (one note), Ding-Dong (two note), or Westminster
(eight note) (Available on selected Heath®/Zenith chimes).
The factory setting is for the Ding-Dong tune (or Westminster,
when available). This tune can be changed by following the
instructions below.

• Ding (one note tune)

Push button: Add a jumper to location 8.

• Ding-Dong (two note tune)

Push button: Remove jumper from location 8.
Chime: Remove jumper from location 8.

• Westmi nster (Eight note tune) (Availabl e on selected

Heath®/Zenith chimes)
Push button: Remove jumper from location 8.
Chime: Add a jumper to location 8.
Note: To ring different tunes on the s ame ch ime, d o the
following:

1. Set the bottom button code to match the top button code on

the dual push button.

2. Set the chime code to match the push button codes.

3. Set the tune settings for the top and bottom buttons per the

instructions above.

We recommend the back door use the Ding tune and the front
door use the Ding-Dong tune (or Westminster tune, available
on selected Heath®/Zenith chimes).

Tune Settings

-4-

598-1144-02

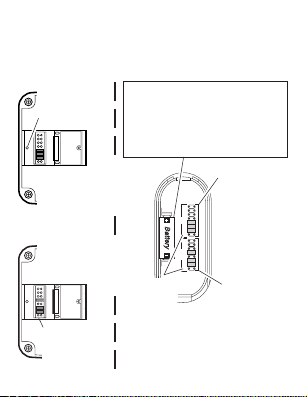

Remove screw

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

Top

Button

Bottom

Button

TYPE: A23

to open access

Back of Chime

door

12345678 12345678

Set to Match

Top Button

Back of Chime

Set to Match

Bottom Button

Tune Setting

(Not used on

all models)

Push Button Battery

Replacement
Install an alkaline type A23
12 Volt battery. See diagram

inside push button for correct
battery orientation.

Code for Top Button

* Code Settings
1-7 Must Match

Button to the

Tune

Setting

Bottom Button

Inside

Push Button

Note: Some models might require
the use of tweezers to remove
and replace the jumpers.

Each Push

Respective

Chime

Code for

598-1144-02

-5-

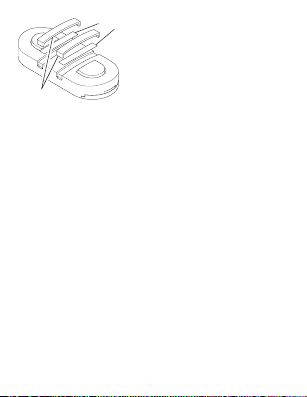

Labels

Label Push Buttons

Using a small flat head screw­driver or fingernail, carefully pry
off the label covers on the front
of the push button. Remove and

Label

Covers

Chime does not sound:

• Make sure push button and chime codes are the same (See
pages 3, 4, and 5).

• Check orientation of push button battery (See page 5).

• Check charge of push button and chime batteries (if ap­plicable), replace if necessary.

Batteries seem OK, but the chime does not work when
installed:

• Do not mount chime or push button on metal or near metal
studs. This reduces the transmitter range. Use 1/4" to 1/2"
(6 to 13 mm) wood shims to move chime or push button off
metal surface.

• Concrete floors may reduce range. Move chime away from
floor.

• Try locating chime closer to push button.

The range of the wireless chime can vary with location, tem­perature and battery condition.

write releva nt information on
labels. Replace label covers.

Troubleshooting

-6-

598-1144-02

Please call 1-800-858-8501 (English speaking only)

If you experience a problem, follow this guide. You may also want
to visit our Web site at: www.hzsupport.com. If the problem
persists, call* for assistance at 1-800-858-8501, 7:30 AM to
4:30 PM CST (M-F). You may also write* to:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service
* If contacting Technical Service, please have the following
information available: Model Number, Date of Purchase, and
Place of Purchase.

This device complies with Part 15 of the FCC Rules and RSS­210 of Industry Canada. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference,
and (2) this device must accept any interference received,
including interference that may cause undesired operation.
The user is cautioned that changes or modific ations not
expres sly approved by the party respo nsible for regula­tory compliance could void the user’s authority to operate
the equipment.

Technical Service

for assistance before returning product to store.

No Service Parts Available for this Product

Regulatory Information

598-1144-02

-7-

FIVE YEAR LIMITED WARRANTY

This is a “Limited Warranty” which gives you specific legal rights. You may also
have other rights which vary from state to state or province to province.
For a period of five years from the date of purchase, any malfunction
caused by factory defective parts or workmanship will be corrected at
no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse,
abuse or negligence, light bulbs, batteries, and other expendable items
are not covered by this warranty. Unauthorized service or modification of
the product or of any furnished component will void this warranty in its
entirety. This warranty does not include reimbursement for inconvenience,
installation, setup time, loss of use, unauthorized service, or retu rn
shipping charges.
This warranty covers only HeathCo LLC assembled products and is not
extended to other equipment and components that a customer uses in
conjunction with our products.
THI S WARR ANTY IS EXP RESS LY IN L IEU OF A LL OT HER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY,
REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT
THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE,
AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL,
OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE
CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE PART
OF HEATHCO LLC FOR ANY S PECIAL, INDIRECT, INCI DENTAL,
OR CON SEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED
TO ANY LOSS OF BUSI NESS OR PROFITS, W HETHER OR NOT
FORESEEABLE. Some states or provinces do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation
or exclusion may not apply to you. Please keep your dated sales receipt,
it is required for all warranty requests.

HeathCo LLC reserves the right to discontinue and to change specifications
at any time without notice without incurring any obligation to incorporate new
features in previously sold products.

-8-

598-1144-02

Accesorio inalámbrico
del pulsador doble

SL-6200
(El estilo puede variar de la ilustración)

El accesorio de pulsador inalámbrico Heath®/
Zenith funciona con el puente Heath®/Zenith
o con los sistemas de interruptores.

• Pulsador alimentado con pila – No se
necesitan alambres.

• Los 128 códigos elegibles permiten más
de un sistema de campanas en la misma
casa.

• Cada botón puede programarse para que
haga sonar una campana diferente o tonos
diferentes en la misma campana.

598-1144-02© 2007 HeathCo LLC 598-1144-02 S

-9-

1. Instalar pila alcalina de botón tipo A23 de 12 voltios.

Extraer la parte posterior de la caja presionando la aleta
en el botón con un destornillador pequeño. Asegurarse que
la pila esté orientada correctamente (ver la página 13).

2. Coloque los puentes del pulsador para que cada botón

empareje con el respectivo código del receptor de la
campana. Vea la sección de Programaciones del código y

del tono.

3.

Pruebe el alcance. Ponga provisionalmente el pulsador en

la posición donde lo quiera instalar. Presione el pulsador para
verificar que la campanay el pulsador funcionen apropiada­mente. Si la campana no suena, vea Análisis de Averías.

4. Instale el pulsador. Use ya sean tornillos o cinta adhesiva

por ambas caras para instalar el pulsador.

• Para montar con tornillos, quite la parte de atrás de la
caja empujando hacia adentro la lengüeta de abajo con
un destornillador pequeño y girando la cuchilla. Retire el
material del hueco del tornillo. Coloque la parte de atrás
de la caja contra la jamba o la pared. Encaje a presión
la parte frontal del pulsador.

Retire el material

del hueco del

tornillo antes

de colocar los

Instale con este

extremo abajo

-10-

tornillos

598-1144-02

• Cuando fije el pulsador usando cinta adhesiva por ambas
caras, asegúrese que la superficie de la pared o la del
batiente de la puerta estén limpias.

Programaciones del código y del tono

Programaciones del código

Nota: El botón superior viene calibrado de fábrica a nuestro
código de fábrica estándar(5, 6, 7). El botón inferior viene
calibrado de fábrica con un código diferente. Siga las ins­trucciones que siguen para fijar el código y el tono para cada
campana. Verifique que los códigos del pulsador emparejen
con el código de la campana respectiva.
ADVERTENCIA: Desconecte la unidad de la campana de la
fuente de alimentación antes de abrir la puerta de acceso
de códigos. Cierre la puerta y ponga los tornillos antes de
reconectar la alimentación.

El pulsador y la campana se comunican usando un código que
puede ser cambiado quitando y/o añadiendo puentes en el
pulsador y la campana. El código ha sido programado en fábrica;
sin embargo, hay 128 códigos elegibles que le permiten expandir
su sistema y evitar interferencia externa. Otros productos inalám­bricos pueden causar interferencia y puede ser que el sistema
no funcione como es debido. Para programar un nuevo código
siga las siguientes indicaciones:

1. Desenchufe la campana inalámbrica (si es aplicable).

2. Abra las cajas y localice los puentes tanto en el pulsador
como en la campana (vea la ilustración en la página 13).

3. Tanto el pulsador como la campana tienen ocho posiciones
diferentes de los puentes. Las posiciones de puente del 1
al 7 se usan para programar el código.

598-1144-02

-11-

4. Para cambiar el código añade y/o quite los puentes, como sea
necesario. Se recomienda cambiar tan sólo un puente por vez
y luego comprobar si el sistema funciona correctamente.

Nota: Para que funcione este sistema, las posiciones de
la 1 a la 7 de los puentes deben ser iguales tanto en el
pulsador como en la campana.

Programación del tono

Su campana inalámbrica Heath®/Zenith tiene tonos diferentes
que pueden seleccio narse: Tilín (una nota), Tilín-Talán
(dos notas), o Westminster (ocho notas) (Disponible en
los timbres Heath®/Zenith seleccionados). La calibración de
fábrica es el tono Tilín-talán (o el tono Westminster cuando
está disponible). Este tono puede ser cambiado siguiendo las
instrucciones que siguen.

• Tilín (tono de una nota)

Pulsador: aumente un puente al sitio 8.

• Tilín-talán (tono de dos notas)

Pulsador: Quite el puente del sitio 8.
Campana: Quite el puente del sitio 8.

• Westminster (tono de ocho notas) (Disponible en los timbres

Heath®/Zenith seleccionados)
Pulsador: Quite el puente del sitio 8.
Campana: Aumente un puente al sitio 8.
Nota: Para hacer sonar tonos diferentes en la misma campana,
haga lo siguiente:

1. En el pulsador doble calibre el código del botón inferior para

que empareje con el código del botón superior.

2. Fije el código de la campana para que empareje con los

códigos del pulsador.

-12-

598-1144-02

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

Top

Button

Bottom

Button

TYPE: A23

3. Fije las calibraciones del tono para los botones superior e

inferior según las instrucciones de arriba.

Recomendamos que la puerta posterior use el tono Tilín y
la puerta frontal el tono Tilín-Talán (o el tono Westminster,
disponible en los timbres Heath®/Zenith seleccionados).

Quite el tornillo

para abrir la

puerta de acceso

12345678

Parte posterior de la

campana calibrada

para emparejar con

el botón superior

Parte posterior de la

campana calibrada
para emparejar con

el botón inferior

12345678

Programación

del tono (No se

usa en todos
los modelos)

598-1144-02

Reemplazo de la Batería del

Pulsador
Cámbiela con una p ila alcalina
tipo A23 de 12 V. Vea el diagrama

dentro del pulsador para la orienta­ción correcta de la pila.

Programación

del tono

Nota: Algunos modelos podrían reque­rir el uso de pinzas especiales para
retirar y colocar los puentes.

Dentro del

Pulsador

Código para el

botón superior

*Las calibracio-

nes del código
1-7 deben em-

parejar cada

pulsador con

la campana

respectiva

Código para el

botón inferior

-13-

etiquetas

Ponga etiqueta a los

pulsadores

Usando un destornillador plano
pequeño o la uña, haga cuida­dosamente palanca en las tapas

Tapas de
etiquetas

La campana no suena:

• Asegúrese que los códigos del pulsador y de la campana
sean los mismos (Vea las páginaciones 11, 12 y 13).

• Verifique la posición de la batería del pulsador (Ver página 13).

• Revise la carga de las baterías del pulsador y de la campana
(si es aplicable), reemplácelas si es necesario.

La pilas parecen estar buenas pero la campana no funciona
una vez instalada:

• No instale la campana o el pulsador sobre superficies
metálicas o cerca de montantes metálicos. Esto reduce el
alcance del transmisor. Use cuñas de madera de 6 a 13mm
para aislar al pulsador de la superficie metálica.

• Los pisos de concreto pueden reducir el alcance. Mueva la
campana fuera del piso.

• Trate de ubicar a la campana lo más cerca del pulsador.

El alcance de la campana inalámbrica puede variar con: la
ubicación, temperatura y condiciones de la batería.

Análisis de Averías

de las etiquetas de la parte frontal
del pulsador. Retire y escriba
información importante en las
etiquetas. Vuelva a colocar las
tapas de las etiquetas.

-14-

598-1144-02

Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés)

para pedir ayuda antes de devolver el producto a la tienda.

Si tiene algún problema, siga esta guía. Usted puede también
visitar nuestro sitio Web: www.hzsupport.com. Si el pro­blema continúa, llame al 1-800-858-8501 (sólo para hablar
en inglés), de 7:30 AM a 4:30 PM CST (L-V). Usted puede
también escribir a:
HeathCo LLC. P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Servicio Técnic)
* Si se llama al Ser vicio Té cnico, por favor tener lista la
siguiente información: Número de Modelo, Fecha de compra
y Lugar de compra.

No hay piezas de servicio disponibles para este producto.

Este aparato cumple con la Parte 15 de las Reglas de la FCC (Comi­sión Federal de Comunicaciones) y con la RSS-210 de las Industrias
del Canadá. El funcionamiento está sujeto a las dos siguientes condi­ciones: (1) este aparato no puede causar interferencias dañinas, y (2)
este aparato debe aceptar cualquier interferencia recibida, incluyendo
una interferencia que pueda causar un funcionamiento indeseable.
Se advierte al usuario que cambios o modificaciones no aprobadas
expresamente por la parte responsable de cumplir con los reglamentos
podría invalidar la autoridad del usuario para el uso de este equipo.

HeathCo LLC se reserva el derecho de descontinuar y de cambiar las es­pecificaciones a cualquier momento, sin previo aviso, sin incurrir en ninguna
obligación de tener que incorporar nuevas características en los productos
vendidos anteriormente.

598-1144-02

Servicio Técnico

Información Regulatoria

-15-

GARANTÍA LIMITADA A 5 AÑOS

Esta es un a “Garantía Limitad a” que le d a a Ud. der echos le gales
específicos. Usted puede también tener otros derechos que varían de
estado a estado o de provincia a provincia.
Por un período de 5 años desde la fecha de compra, cualquier mal
funcionamiento ocasionado por partes defectuosas de fábrica o mano
de obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal
uso, abuso o negligencia, bombillas, baterías, u otras partes fungibles
no están cubiertas por esta garantía. Los Servicios no autorizados o
modificaciones del producto o de cualquier componente que se provee
invalidarán esta garantí a en su totalidad. Esta garantía no i ncluye
reembolso por inconveniencia, instalación, tiempo de instalación, perdida
de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo
LLC y no se extiende a otros equipos o componentes que el consumidor
usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGA R DE OTRAS
GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO
CUALQUIER GARA NTÍA, REPRESENTACIÓN O CONDICIÓN DE
COM ERCIA BILIDA D O Q UE LOS PROD UCTOS SE A DAPTEN
PARA CUA LQUI ER PROP ÓSITO O U SO EN PARTI CULAR , Y
ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES,
INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEB ERÍA SER LA Ú NICA
SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR
PARTE DE HE ATHC O LLC POR CUALQU IER DAÑO E SPECIAL,
INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO
LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS
SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten
la exclusión o limitación de daños incidentales o consecuentes, de modo
que la limitación o exclusión arriba indicada puede que no se aplique a
Ud. Por favor guarde su recibo de venta fechado; se lo requiere para
cualquier solicitud de garantía.

-16-

598-1144-02

Accessoire de double
bouton-poussoir sans fil

SL-6200
(Style pouvant varier par rapport à
l’illustration)

L’accessoire de bouton-poussoir sans fil Heath®/
Zenith fonctionne avec les systèmes à cavalier ou
à commutateurs DIP Heath®/Zenith existants.

• Bouton-poussoir alimenté par pile - aucun
fil à acheminer.

• Choix de 128 codes à sélectionner, pouvant
admettre plus qu’un seul système de carillon
dans une même maison.

• Chaque bouton peut être réglé pour faire
sonner un carillon différent ou une mélodie
différente sur le même carillon.

598-1144-02

© 2007 HeathCo LLC 598-1144-02 F

-17-

1. Installation de la pile alcaline 12 V de type A23 pour bou-

ton-poussoir. Ôtez la partie arrière du boîtier en enfonçant

la patte du bas au moyen d’un petit tournevis. Assurez-vous
que la pile est orientée correctement (voir p. 21).

2. Réglez les cavaliers de bouton-poussoir pour chaque

bouton de manière à ce qu'ils correspondent au code
du récepteur respectif. Voir la section intitulée Réglages

du code et de la mélodie.

3. Plage d’essai. Positionnez temporairement l’unité de bou-

ton-poussoir à l’endroit où vous désirez la monter. Enfoncez
le bouton-poussoir pour vous assurer que celui-ci et le
carillon fonctionnent correctement. Si le carillon ne retentit
pas, consultez la section Dépannage.

4. Montez l’unité de bouton-poussoir. Utilisez soit des vis,

soit du ruban adhésif double face pour monter l’unité de
bouton-poussoir.

• Pour faire l’installation avec les vis, enlevez le dos du
boîtier en poussant sur les agrafes de la base avec un
tournevis. Enlevez le matériel dans le trou à vis. Fixez
le dos du boîtier au chambranle ou au mur. Enclenchez
la partie avant de l’unité de bouton-poussoir en place.

• Lorsque vous montez l’unité de bouton-poussoir en

Enlevez le

matériel dans le

trou à vis avant

d'effectuer le

Installez cette extrémité

vers le bas

-18-

montage à l'aide

des vis.

598-1144-02

utilisant du ruban adhésif double face, assurez-vous que
la surface du montant de porte ou du mur est propre.

Réglages du code et de la mélodie

Remarque : Le bouton du haut est réglé en usine selon un
code par défaut standard (5, 6, 7). Le bouton du bas est réglé
en usine selon un code différent. Suivez les instructions
ci-dessous pour régler le code et la mélodie pour chaque
carillon. Assurez-vous que les codes de bouton-poussoir
correspondent au code de carillon respectif.
AVERTISSEMENT : Débrancher le carillon de la source d’ali­mentation avant d’ouvrir la porte d’accès au code. Refermer la
porte et replacer la vis avant de rebrancher le carillon.

L’unité de bouton-poussoir et le carillon communiquent l’un
avec l’autre en utilisant un code, que l’on peut changer par
ajout et/ou enlèvement de cavaliers au niveau de l’unité de
bouton-poussoir et du carillon. Le code est réglé en usine; 128
codes peuvent être sélectionnés de manière à vous permettre
d’étendre votre système et de prévenir les parasites extérieurs.
La présence d'autres appareils sans fil peut occasionner des
parasites pouvant nuire au bon fonctionnement du système.
Pour régler le nouveau code, suivre les directives ci-dessous.

1. Débranchez le carillon sans fil (le cas échéant).

2. Ouvrez les boîtiers, et repérez les cavaliers de l’unité du
bouton-poussoir et du carillon (voir illustration en page 21).

3. L’unité de bouton-poussoir et le carillon comptent chacun
huit (8) emplacements de cavalier différents. Les positions
1 à 7 servent au réglage du code.

598-1144-02

Réglage du code

-19-

4. Pour modifier le code, ajouter et/ou supprimer des cavaliers au
besoin. Il est recommandé de ne changer qu’un seul cavalier
à la fois et de vérifier si le système fonctionne correctement.

Remarque : Les cavaliers des positions 1 à 7 doivent être
exactement les mêmes, pour le bouton-poussoir et le carillon,
pour que ce système puisse fonctionner correctement.

Votre carillon sans fil Heath®/Zenith peut jouer différents airs
à sélectionner : Ding (une note), Ding-Dong (deux notes) et
Westminster (huit notes) (Disponible sur certains modèles
de carillon Heath®/Zenith). Le réglage de l’usine est celui du
timbre Ding-Dong (ou l’air Westminster, lorsque disponible).
Pour changer cet air réglé à l’usine, suivez les directives
ci-dessous.

• Ding (une note)

Bouton-poussoir : Ajouter un cavalier à la position 8.

• Ding-Dong (deux notes)

Bouton-poussoir : Enlever le cavalier à la position 8.
Carillon : Enlever le cavalier à la position 8.

• Westminster (huit notes) (Disponible sur certains modèles

de carillon Heath®/Zenith)
Bouton-poussoir : Enlever le cavalier à la position 8.
Carillon : Ajouter un cavalier à la position 8.
Remarque : Pour faire sonner des mélodies différentes par le
même carillon, faites ce qui suit :

1. Réglez le code du bouton du bas pour qu'il corresponde au

2. Réglez le code du carillon pour qu'il corresponde aux codes

Réglage de la mélodie

code du bouton du haut sur le double bouton-poussoir.

de bouton-poussoir.

-20-

598-1144-02

3. Réglez la mélodie pour les boutons du haut et du bas

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8

Top

Button

Bottom

Button

TYPE: A23

selon les instructions ci-dessus. Nous recommandons que
la porte arrière utilise le timbre Ding et la porte avant, le
timbre Ding-Dong (ou l’air Westminster, offert sur certains
modèles de carillon Heath®/Zenith).

Enlever la vis
pour ouvrir la

porte d’accès

12345678

Arrière du carillon
réglé pour corres­pondre au bouton

du haut

Arrière du carillon
réglé pour corres­pondre au bouton

du bas

12345678

Réglage de la
mélodie (Non

utilisé sur tous

les modèles)

598-1144-02

Remplacement de la pile de

l’unité de bouton-poussoir
Installez une pile alcaline de 12V
A23. Voir la bonne orientation de la

pile sur le schéma à l'intérieur de
l'unité de bouton-poussoir.

Réglage de

la mélodie

Unité de bouton-

poussoir intérieure

Remarque : Pour certains modèles, il peut
être nécessaire d’employer des petites
pinces pour ôter et replacer les cavaliers.

Code pour le

bouton du haut

Les réglages
de code de 1 à
7 doivent faire

correspondre

chaque bouton-

poussoir au

carillon respectif

Code pour le

bouton du bas

-21-

Étiquettes

Étiquettes pour bou-

ton-poussoir

À l'aide du bout d'un tournevis plat
ou en utilisant votre ongle, soulevez
doucement les couvercles d'étiquette
à l'avant du bouton-poussoir. Enle-

Couvercles

d'étiquette

Le carillon ne sonne pas:

• Assurez-vous que les codes de l’unité de bouton-poussoir et
du carillon sont identiques (Voir les pages 19, 20 et 21).

• Vérifiez l’orientation de la pile de l’unité de bouton-poussoir
(Voir page 21).

• Vérifiez l’état de charge des piles de l’unité de bouton-poussoir
et du carillon (le cas échéant), et remplacez-les si nécessaire.

Les piles semblent bonnes, mais le carillon ne fonctionne
pas quand il est installé:

• Ne montez pas le carillon ou l’unit é de bouton-poussoir
directement sur du métal ou près de poteaux métalliques.
Ceci réduit la por tée. Utilisez des cales d’espacement en
bois de 6 à 13 mm d’épaisseur pour rehausser le carillon ou
l’unité de bouton-poussoir de toute surface métallique.

• Des planchers de béton peuvent réduire la portée de l’appa­reil. Éloignez le carillon des planchers.

• Tentez d’installer le carillon plus près de l’unité de bouton­poussoir.

La portée du carillon sans fil peut varier suivant l’emplacement
choisi, la température et l’état des piles.

vez-les et inscrivez les informations
pertinentes sur les étiquettes. Repla­cez les couvercles d'étiquette.

Dépannage

-22-

598-1144-02

Veuillez faire le 1 800 858-8501 (service en anglais seulement)

pour obtenir de l’aide avant de retourner l’article au magasin.

En cas de problème, suivez ce guide. Vous pouvez aussi
visiter notre site Web à www.hzsupport.com. Si le problème
persiste, composez* le 1 800 858-8501 (service en anglais
seulement), entre 7 h 30 et 16 h 30, HNC, du lundi au vendredi.
Vous pouvez aussi écrire au :
HeathCo LLC. P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Service technique)
* Lors d’un appel au service technique, veuillez avoir les ren­seignements suivants à portée de main : numéro du modèle,
date d’achat et endroit de l’achat.

Aucune pièce de rechange n’est disponible pour ce produit.

Ce dispositif est conforme aux exigences de la partie 15 des règles
FCC et RSS-210 d’Industrie Canada. Son fonctionnement est sujet
aux deux conditions suivantes: 1) Ce dispositif ne doit pas causer de
parasites nuisibles, et 2) ce dispositif doit endurer tous les parasites
reçus, y compris ceux susceptibles de provoquer un fonctionnement
intempestif.
Avis à l’utilisateur : Les changements ou modifications, qui n’ont pas
été explicitement approuvés p ar l’organism e chargé d’assurer la
conformité aux règlements, pourraient invalider le droit de l’utilisateur
à faire fonctionner cet appareil.

HeathCo LLC se réserve le droit de mettre fin à la production de ses
produits ou d’en modifier les spécifications à tout moment, et elle n’est
pas tenue d’incorporer les nouvelles caractéristiques de ses produits
aux produits vendus antérieurement.

598-1144-02

Service Technique

Renseignements de règlements

-23-

GARANTIE LIMITÉE DE 5 ANS

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques
spécifique s. Vous pou vez égale ment jo uir d’a utres dr oits, var iables
d’une province à l’autre.
Pendant une période de 5 ans à compter de la date d’achat, toute anomalie
de fonctionnement imputable à un vice de matériau ou de main-d’oeuvre
sera corrigée gratuitement.
Exclusions de la garantie - Réparations, réglage et calibrage dus à
une mauvaise utilisa tion, un mauvais traitement ou à la négligenc e.
Les ampoules, les piles et des autres articles non durables ne sont pas
couverts par cette garantie. Le service non autorisé ou la modification du
produit ou d’un ou l’autre de ses composants fournis invalidera totalement
la présente garantie.Cette garantie n'inclut pas le remboursement pour le
dérangement, l'installation, le réglage, la perte d'utilisation, le service non
autorisé ou les frais d'expédition pour le renvoi de la marchandise.
La garantie ne couvre que les produits assemblés HeathCo LLC et ne
s’étend pas aux autres équipements et composants que le client pourrait
utiliser conjointement avec nos produits.
CETT E GA RANTIE TIEN T E XPRESSÉ MENT LIEU DE TOUTE S
AUTRES GARANTIES, EX PLICITES OU IMPLICITES, Y COMPRI S
DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION
DE CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE
LES PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION
PARTICUL IÈRE, ET SPÉCI FIQUEMEN T D E TOUS DO MMAGES
SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL
RECOURS DU CLIENT ET HEATHCO LLC NE POURRA ÊTRE TENUE
RESP ONSABL E D E TOUS DO MMAGES SPÉ CIAUX, DIR ECTS,
INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMI TER,
LES PERTES COMMERCIALES ET PERTES DE PROFIT, QU’ELLES
SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas
l’exclusion ou la limitation des dommages indirects ou secondaires, et
la limitation ou l’exclusion ci-dessus pourrait ne pas s’appliquer à vous.
Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin
pour toutes vos demandes liées à la garantie.

-24-

598-1144-02
