Page 1

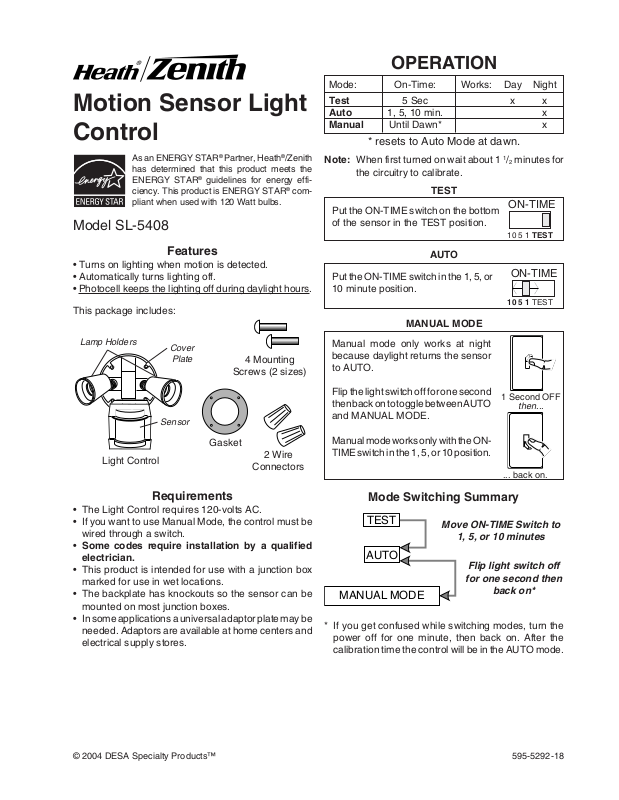

Motion Sensor Light Control

As an ENERGY STAR® Partner, Heath®/Zenith has determined that this product meets the ENERGY STAR® guidelines for energy efficiency. This product is ENERGY STAR pliant when used with 120 Watt bulbs.

Model SL-5408

Features

• Turns on lighting when motion is detected.

• Automatically turns lighting off.

• Photocell keeps the lighting off during daylight hours.

This package includes:

com-

OPERATION

Mode: On-Time: Works: Day Night

Test 5 Sec x x Auto 1, 5, 10 min. x Manual Until Dawn* x

* resets to Auto Mode at dawn.

Note: When first turned on wait about 1 1/2 minutes for

the circuitry to calibrate.

TEST

Put the ON-TIME switch on the bottom of the sensor in the TEST position.

AUTO

Put the ON-TIME switch in the 1, 5, or 10 minute position.

MANUAL MODE

ON-TIME

10 5 1 TEST

ON-TIME

10 5 1 TEST

Lamp Holders

Light Control

Cover

Plate

Sensor

4 Mounting

Screws (2 sizes)

Gasket

2 Wire

Connectors

Requirements

• The Light Control requires 120-volts AC.

• If you want to use Manual Mode, the control must be wired through a switch.

• Some codes require installation by a qualified

electrician.

• This product is intended for use with a junction box marked for use in wet locations.

• The backplate has knockouts so the sensor can be mounted on most junction boxes.

• In some applications a universal adaptor plate may be needed. Adaptors are available at home centers and electrical supply stores.

Manual mode only works at night because daylight returns the sensor to AUTO.

Flip the light switch off for one second then back on to toggle between AUTO and MANUAL MODE.

Manual mode works only with the ONTIME switch in the 1, 5, or 10 position.

1 Second OFF

then...

... back on.

Mode Switching Summary

TEST

Move ON-TIME Switch to

1, 5, or 10 minutes

AUTO

Flip light switch off

for one second then

MANUAL MODE

* If you get confused while switching modes, turn the

power off for one minute, then back on. After the calibration time the control will be in the AUTO mode.

back on*

Page 2

INSTALLATION

WIRE THE LIGHT CONTROL.

For easy installation, select an existing light operated by a wall switch for replacement.

For best performance, mount the fixture about 8 feet (2.4 m) above the ground.

❒ Drill the holes needed to

mount the backplate to the junction box.

Wall MountEave Mount

For under eave installation, the sensor head must be rotated as shown in the next two steps for proper

operation and to avoid the risk of electrical shock.

For eave mount only:

❒ Rotate the sensor head towards the clamp screw

joint.

Control Switch

❒ Turn power off at the fuse or circuit breaker. ❒ Remove the existing light fixture. ❒ Route the Light Control's wires through the large

gasket hole.

❒ Connect the junction box wires to the Light Control

wires. Twist together and secure with a wire connector.

Black to

White to

White

Black

Gasket

MOUNT THE LIGHT CONTROL.

❒ Align the Light Control cover plate and the junction

box holes. Secure with the mounting screws.

❒ If not installed on a weatherproof box or if an

adaptor plate (not included) was used, caulk the wall plate and mounting surface with silicone.

Avoid water damage and electrical shock - keep lamp holders below horizontal.

Joint Clamp

❒ Then rotate the sensor head clockwise 180° so the

controls face down.

Keep lamps at least 1" (25 mm)

Lock nuts

❒ Adjust the lamp holders by loosening the lock nuts

but do not rotate the lamp holders more than 180° from the factory setting. When screwing in the floodlamps, do not overtighten.

from the sensor.

595-5292-18

Page 3

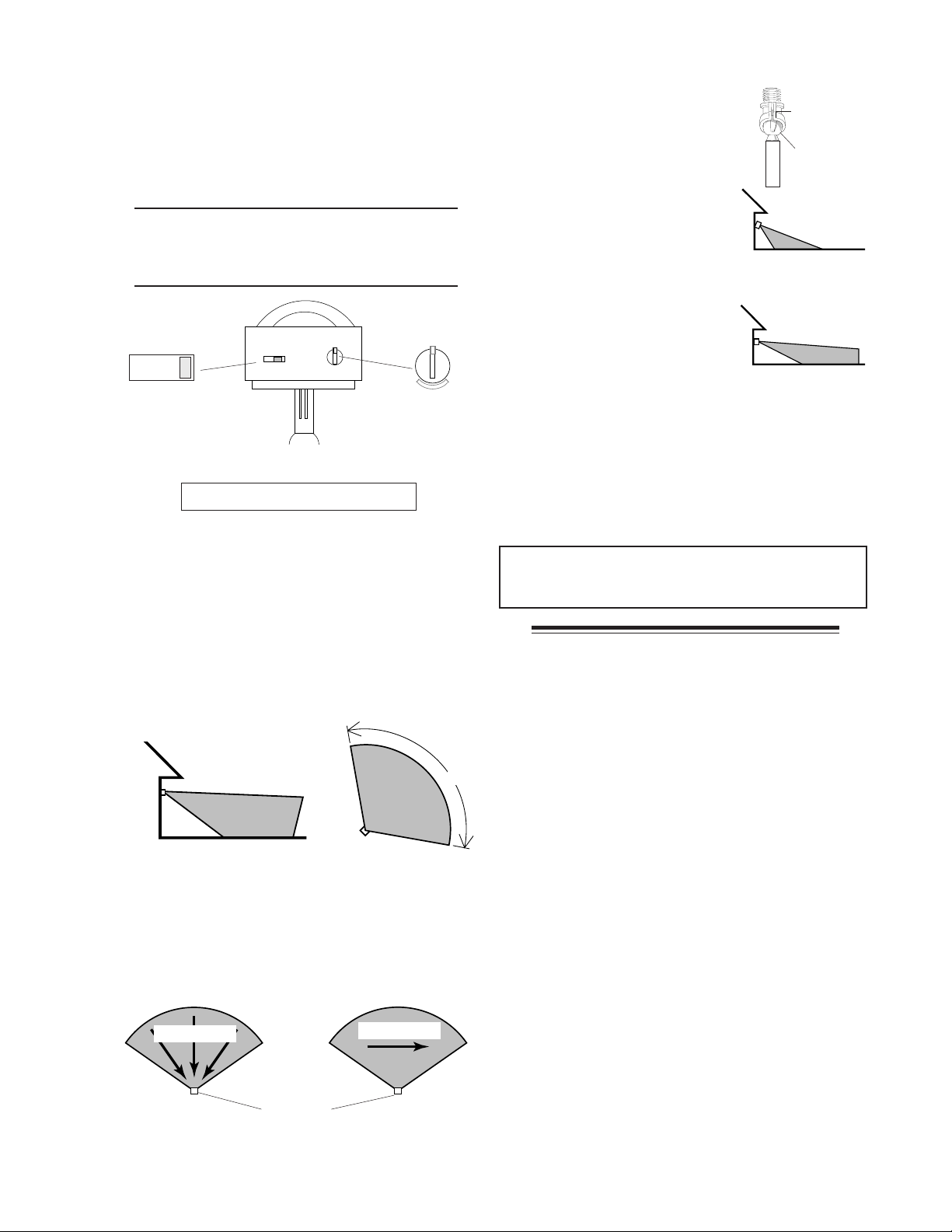

TEST AND ADJUSTMENT

❒ Turn on the circuit breaker and light switch. ❒ Turn the SENSITIVITY (SENS) control to the mid

position and the ON-TIME control to the TEST position.

NOTE: Sensor has a 1 1/2 minute warm up period

before it will detect motion. When first turned on, wait 1 1/2 minutes.

ON-TIME

10 5 1 TEST

Bottom of Sensor

SENS

MIN MAX

❒ Loosen the clamp screw in

the sensor ball joint and gently rotate the sensor.

❒ Walk through the coverage

area noting where you are when the lights turn on. Move the sensor head up, down, or sideways to change the coverage area. Keep the sensor

at least 1" (2.5 cm) away from the lamps.

❒ Adjust the SENSITIVITY as

needed. Too much sensitivity may increase false triggering.

❒ Secure the sensor head by

tightening the clamp screw.

Do not overtighten the screw.

❒ Set the amount of TIME you

want the lights to stay on after motion is detected (1, 5, or 10 minutes).

Down for Short

Higher for Long

Clamp Screw

Ball Joint

Aim Sensor

Coverage

Aim Sensor

Coverage

Avoid aiming the control at:

• Objects that change temperature rapidly, such as heating vents and air conditioners. These heat sources could cause false triggering.

• Areas where pets or traffic may trigger the control.

• Nearby large, light-colored objects reflecting light may trigger the shut-off feature. Do not point other lights at the sensor.

8 ft.

(2.4 m)

60 ft.

(18.3 m)

110°

Maximum Range Maximum

Coverage Angle

The detector is most sensitive to motion across its field of view.

Warning - Risk of fire. Do not aim the lamps at a combustible surface within 3 ft. (1 m).

SPECIFICATIONS

Range . . . . . . . . . . . . Up to 60 ft. (18.3 m) [varies with

surrounding temperature].

Sensing Angle . . . . . . Up to 110°

Electrical Load. . . . . . Up to 300 Watt Maximum In-

candescent [Up to 150 Watt

maximum each lamp holder.] Power Requirements. 120 VAC, 60 Hz

Operating Modes. . . . TEST, AUTO and MANUAL

MODE

Time Delay . . . . . . . . 1, 5, 10 minutes

Range . . . . . . . . . . . . Adjustable

DESA Specialty Products™ reserves the right to discontinue products and to change specifications at any time without incurring any obligation to incorporate new features in products previously sold.

Motion

Sensor

Least Sensitive Most Sensitive

595-5292-18

Page 4

TROUBLESHOOTING GUIDE

SYMPTOM Lights will not come

on.

Lights come on in daylight.

Lights come on for no apparent reason.

POSSIBLE CAUSE

1. Light switch is turned off.

2. Flood light is loose or burned out.

3. Fuse is blown or circuit breaker is turned off.

4. Daylight turn-off is in effect

check after dark)

5. Incorrect circuit wiring, if this is a new installation.

6. Re-aim the sensor to cover desired area.

1. Light Control may be installed in a relatively dark location.

2. Light Control is in Test.

(Set control switch to an ON-TIME position)

1. Light Control may be sensing small animals or automobile traffic

(re-aim sensor)

2. Sensitivity is set too high.

duce sensitivity.)

(re-

(Re-

TECHNICAL SERVICE

SYMPTOM Lights stay on

continuously.

Lights flash on and off.

POSSIBLE CAUSE

1. A flood lamp is positioned too close to the sensor or pointed at nearby objects that cause heat to trigger the sensor.

from the sensor or nearby objects)

2. Light Control is pointed toward a heat source like an air vent, dryer vent, or brightly-painted heat-reflective surface.

3. Light Control is in Manual Mode.

(Switch to Auto.)

1. Heat or light from the lamps may be turning the Light Control on and off.

(Reposition the lamps away from the sensor)

2. Heat being reflected from other objects may be affecting the sensor.

(Reposition sensor)

3. Light Control is in the Test mode and warming up.

der these conditions)

4. Light may be leaking through the floodlamp reflectors.

with new high quality PAR 38 lamps)

(Reposition the lamp away

(Reposition sensor)

(Flashing is normal un-

(Replace the lamps

Please call 1-800-858-8501 for assistance before returning product to store.

If you experience a problem, follow this guide. You may also want to visit our Web site at: www.desatech.com. If the problem persists, call* for assistance at 1-800-858-8501, 7:30 AM to 4:30 PM CST (M-F). You may also write* to: DESA Specialty Products™ ATTN: Technical Service Specialty Products P.O. Box 90004, Bowling Green, KY 42102-9004

* If contacting Technical Service, please have the following information available: Model Number, Date of Purchase, and Place of Purchase.

No Service Parts Available for this Product

TWO YEAR LIMITED WARRANTY

This is a “Limited Warranty” which gives you specific legal rights. You may also have other rights which vary from state to state or province to province. For a period of two years from the date of purchase, any malfunction caused by factory defective parts or workmanship will be corrected at no charge to you. Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs, batteries, and other expendable items are not covered by this warranty. Unauthorized service or modification of the product or of any furnished component will void this warranty in its entirety. This warranty does not include reimbursement for inconvenience, installation, setup time, loss of use, unauthorized service, or return shipping charges. This warranty covers only DESA Specialty Products™ assembled products and is not extended to other equipment and components that a customer uses in conjunction with our products. THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES. REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE PART OF DESA SPECIALTY PRODUCTS™ FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. Proof of purchase is required for warranty claims.

595-5292-18

Page 5

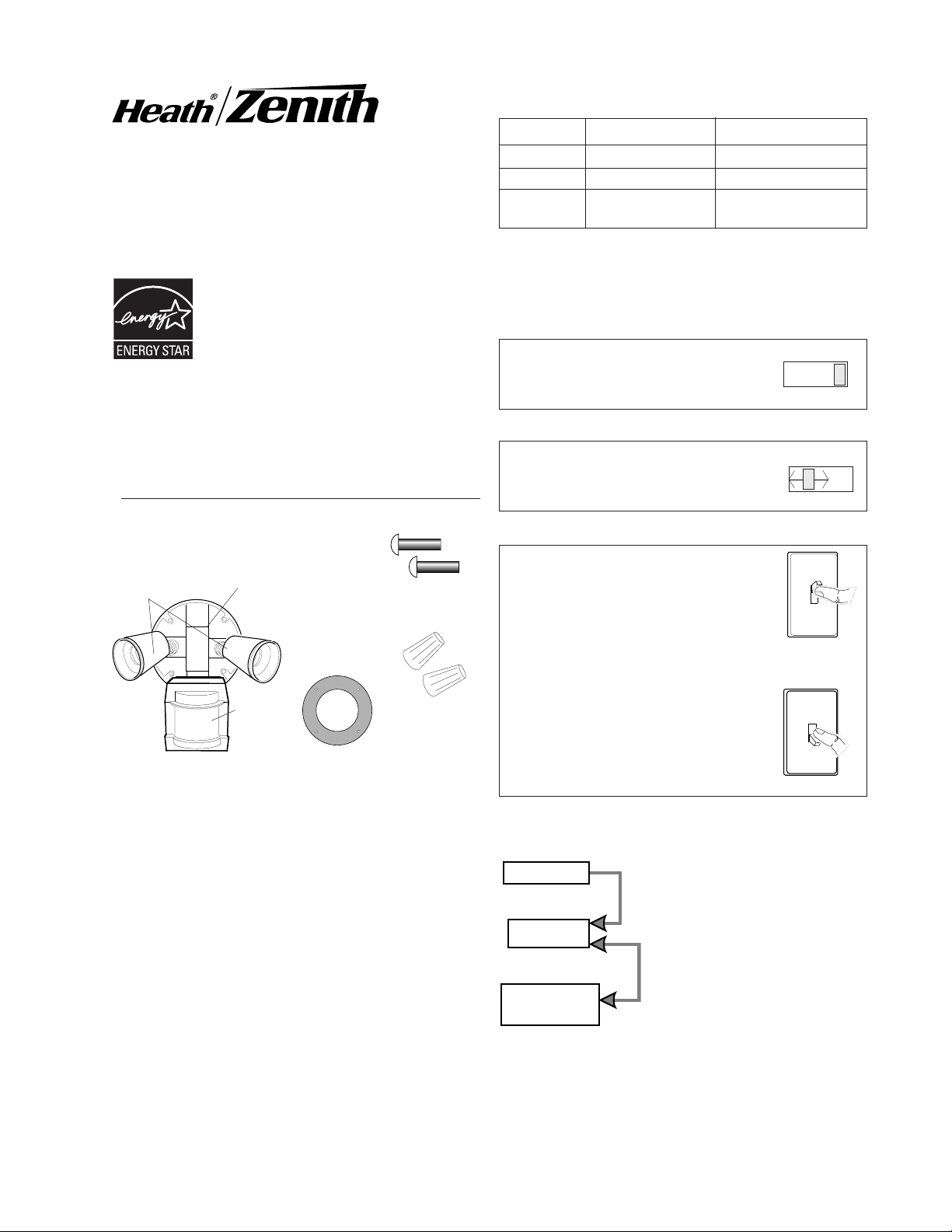

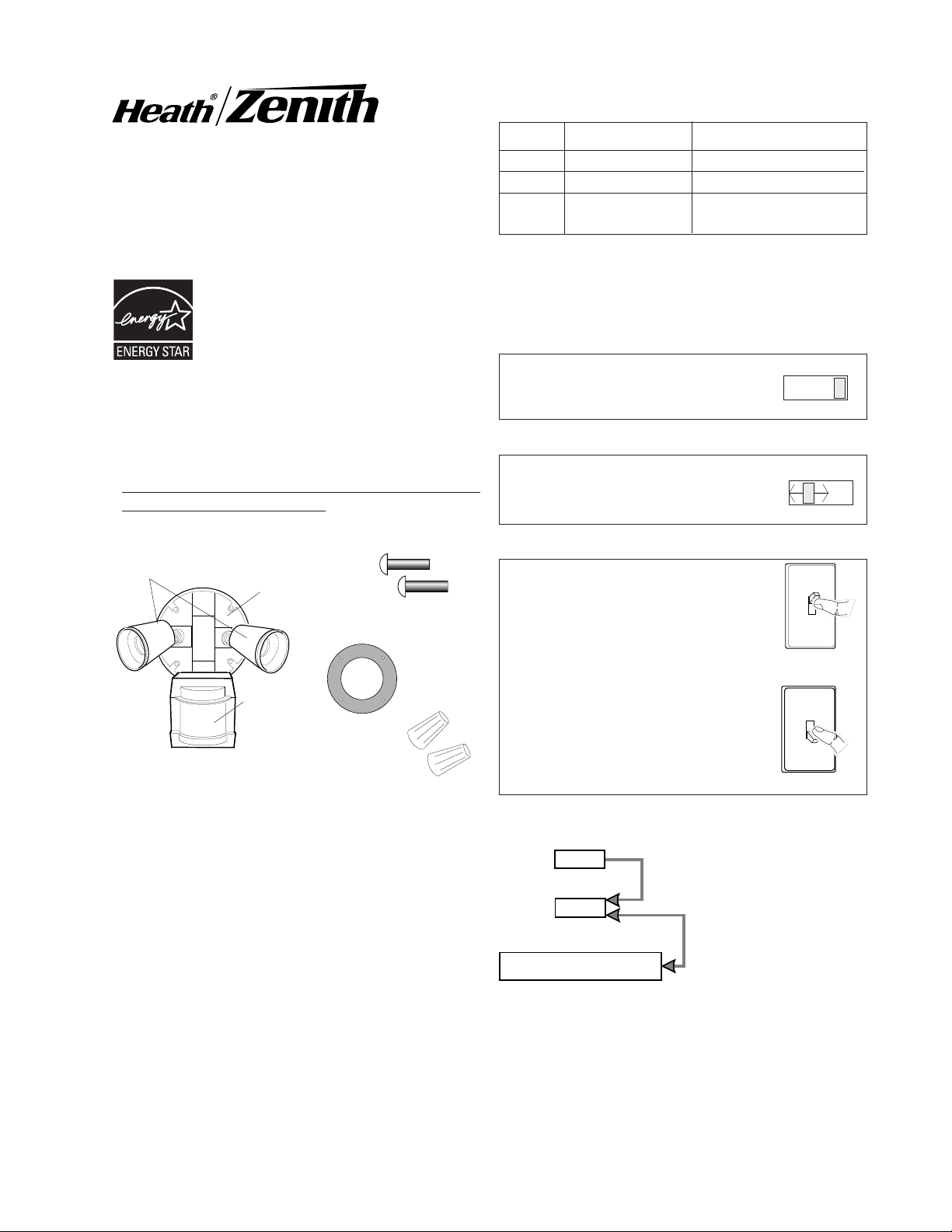

Detector de Movimiento y

FUNCIONAMIENTO

Modalidad: tiempo encendido Trabaja: Día Noche

Prueba 5 seg. x x Autom. 1, 5 ó 10 min. x Manual Hasta el x

amanecer*

Control de Luz

Como socio de ENERGY STAR®, Heath®/Zenith ha determinado que este producto cumple con las pautas de ENERGY STAR® con respecto a eficiencia de energía. Este producto está en conformidad con ENERGY STAR® cuando se usa con focos de 120 vatios.

Modelo SL-5408

Características

• Prende la luz cuando detecta movimiento.

• Apaga la luz automáticamente.

• La fotocélula mantiene la luz apagada durante el día.

Este paquete tiene:

Porta-lámparas

Control de Luz

• El Control de Luz requiere 120 VCA.

• Para usar el Sobrecontrol Manual, conecte el control con un interruptor.

• Algunos códigos requieren instalación por un

electricista calificado.

• Este producto debe ser usado con una caja de empalmes marcada para ser usada en lugares mojados.

• La placa trasera tiene discos removibles para poder montar el detector en casi todas las cajas de empalmes.

• En algunas aplicaciones se puede necesitar una placa adaptadora. Los adaptadores se pueden comprar en los Centros Comerciales para el Hogar y en las Tiendas de Aparatos Eléctricos.

Placa Cubertora

Detector

Empaquetadura

Requisitos

4 Tornillos

(2 dimensiones)

2 Tuercas

para Alambre

*Se pone en Automático al amanecer.

Nota: Cuando lo prenda por primera vez espere 1 1/

minutos para que el circuito se claibre.

Para PRUEBA:

Ponga el interruptor de tiempo (ONTIME), al fondo del detector, en la posición de prueba (TEST).

Para AUTOMATICO:

Ponga el interruptor de tiempo (ON-TIME) en la posición de 1, 5 ó 10 minutos.

Para MODO MANUAL:

El modo manual funciona sólo por la noche porque la luz del día pone al

detector en modo AUTOMATICO.

Apague el interruptor por un segundo y vuélvalo a prender para conmutar entre MODO AUTOMATICO y MANUAL.

El modo manual funciona sólo con el interruptor ON-TIME en la posición 1, 5 ó 10.

ON-TIME

10 5 1 TEST

ON-TIME

10 5 1 TEST

1 segundo APAGADO

luego

...

...préndalo.

Resumen de las modalidades del

interruptor

PRUEBA

Mueva el interruptor de tiempo

(ON-TIME) a 1, 5 ó 10 minutos

AUTOM.

Apague el interruptor por un

segundo y préndalo de

MODO

nuevo*

MANUAL

* Si se confunde mientras cambia de fases, apague la

electricidad por un minuto y préndala de nuevo. Después del tiempo de calibración el control estará en fase AUTO(MATICA).

595-5292-18

Page 6

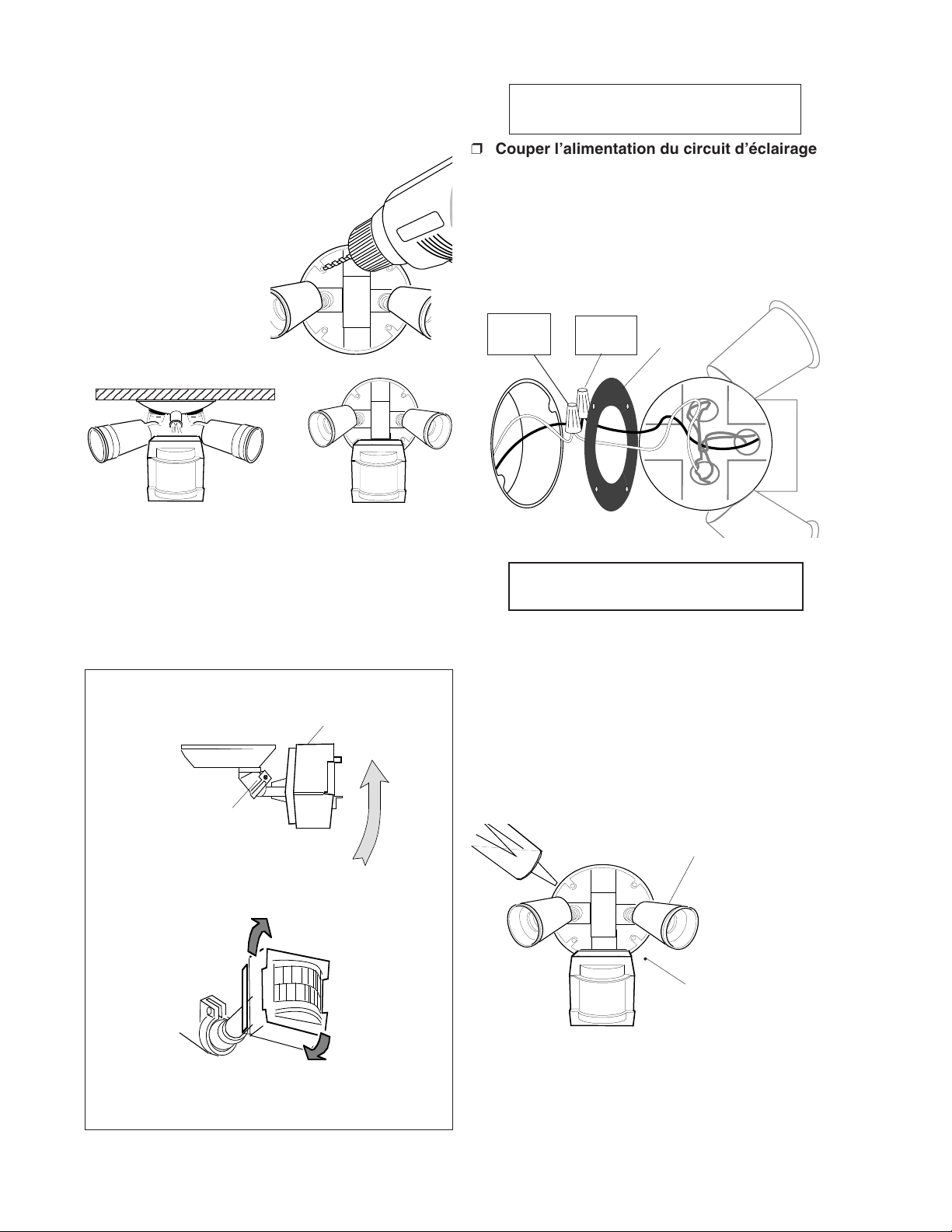

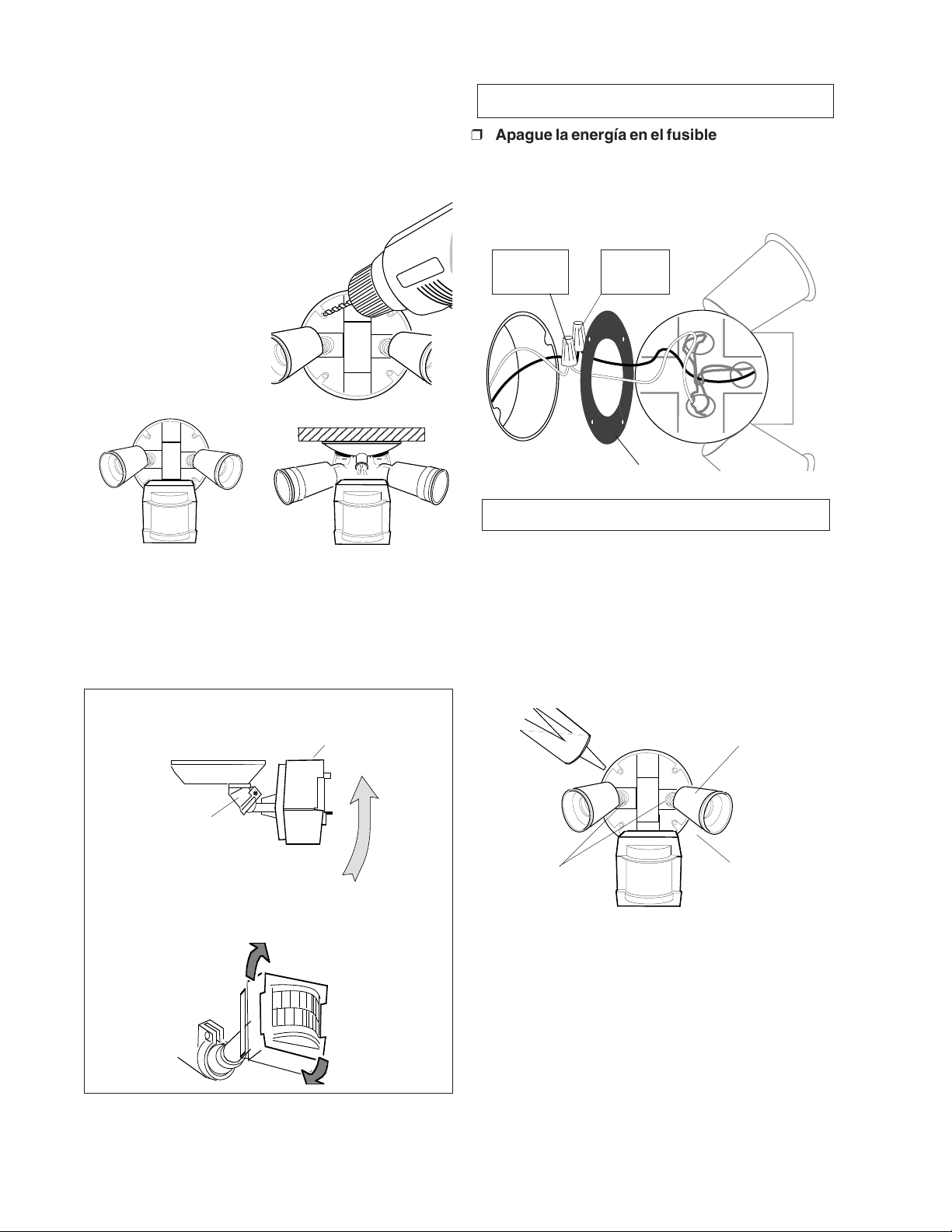

INSTALACION

CONECTE EL CONTROL DE LUZ.

Para una fácil instalación escoja una luz con un interruptor de pared. Para un mejor funcionamiento, instale el aparato a casi 2,4 m del suelo.

❒ Perfore los agujeros que se

necesiten para montar la placa de atrás a la caja de empalmes.

Montaje en pared

Para instalarlo bajo el alero, la cabeza del detector debe ser girada como se muestra en los dos pasos

siguientes para evitar el riesgo de un choque eléctrico.

Montaje en alero

❒ Apague la energía en el fusible o cortacircuitos. ❒ Quite el aparato de luz existente. ❒ Conecte los alambres de la caja de empalmes con

los alambres del Control de Luz. Unalos y asegúrelos con un conector de alambre.

Blanco a

blanco

Negro a

negro

Empaquetadura

INSTALE EL CONTROL DE LUZ.

❒ Alinee la placa cubertora del Control de Luz y los

agujeros de la caja de empalmes. Asegúrelos con los tornillos de montaje.

❒ Calafatee la placa de la pared y la superficie de

montaje con un sellador de silicona contra la

intemperie.

Sólo para montaje eléctrico:

❒ Gire la cabeza del detector hacia la unión del

tornillo sujetador.

Controles

Tornillo Sujetador

❒ Entonces gire la cabeza del detector hacia la

derecha por 180° hasta que los controles miren hacia abajo.

Evite el golpe eléctrico y el dañado causado por el agua — mantenga los portalámparas abajo del nivel horizontal.

Mantenga las lámparas por lo

Contratuercas

❒ Ajuste los portalámparas aflojando las contratuercas,

pero no los gire más de 180° de la calibración hecha en fábrica. Cuando atornille los proyectores no los ajuste demasiado.

menos a 25 mm del detector.

595-5292-18

Page 7

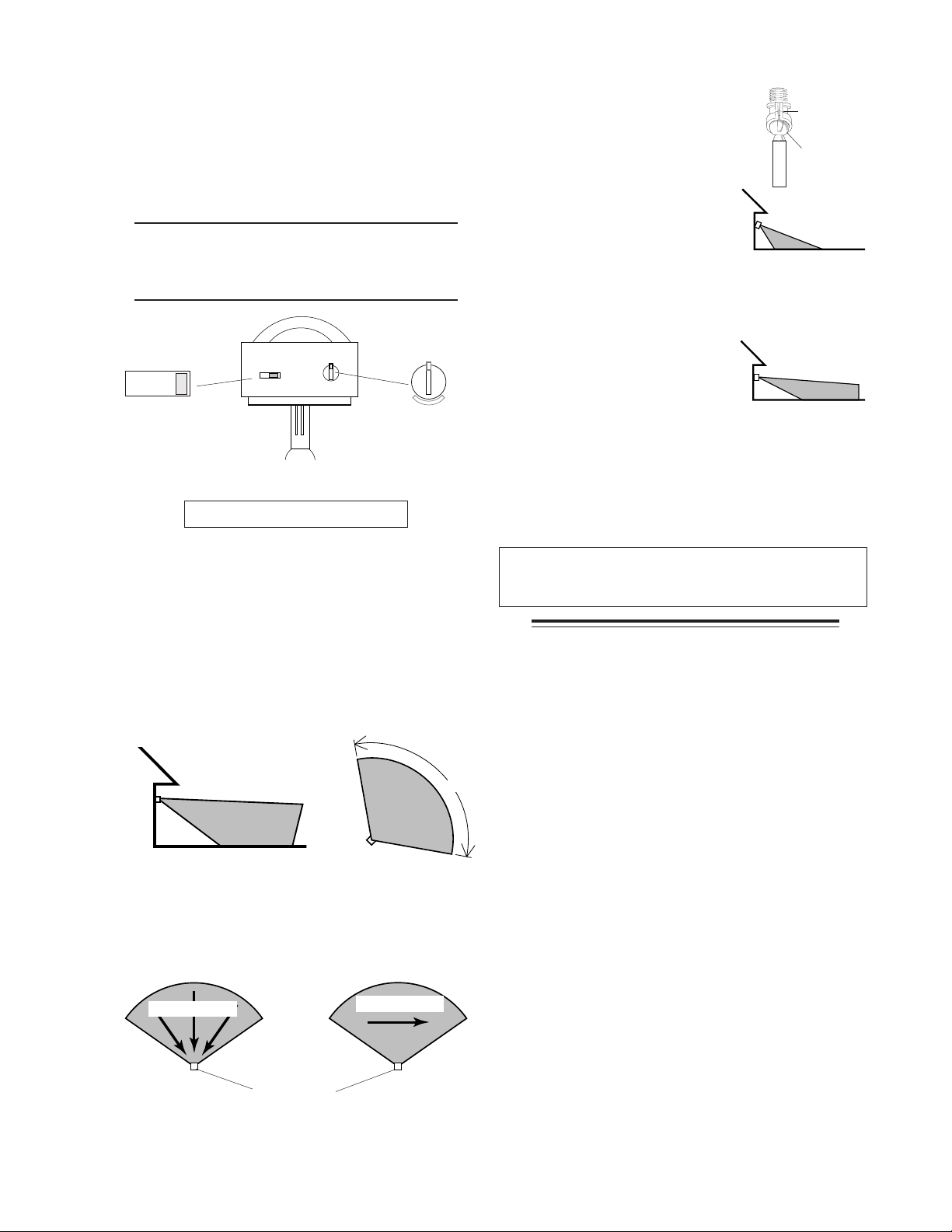

PRUEBA Y AJUSTE

❒ Prenda el cortacircuitos y el interruptor de luz. ❒ Gire el control de sensibilidad (SENS) a la mid, y el

control de tiempo (ON-TIME) a la posición de prueba (TEST).

NOTA: El detector tiene un período de cerca de 1 1/

minutos de calentamiento antes de detectar movimiento. Cuando lo prenda por primera vez, espere 1 1/2 minutos.

ON-TIME

10 5 1 TEST

Parte de abajo del detector

Evite apuntar el control hacia:

• Objetos que cambien rápidamente de temperatura tales como ductos de calefacción y acondicionadores de aire. Estas fuentes de calor pueden causar falsas alarmas.

• Areas donde animales domésticos o el tráfico puedan activar el control.

• Los objetos grandes cercanos y de colores resplandecientes que reflejan la luz del día pueden hacer que el detector se apague. No apunte otras luces hacia el detector.

8 pies

(2.4 m)

60 pies

(18.3 m)

Alcance Máximo Angulo de

Cobertura Máxima

SENS

MIN MAX

110°

❒ Afloje el tornillo sujetador en

la unión esférica y gire despacio el detector.

❒ Camine por el área a

protegerse y dése cuenta dónde está cuando se prende

la luz. Mueva la cabeza del detector hacia arriba, hacia abajo o hacia los lados para cambiar el área de protección.

Mantenga al detector por lo menos a 1 pulgada (2.5 cm) de las lámparas.

❒ Fije la sensibilidad (SENS)

como necesite. Demasiada sensibilidad puede aumentar las falsas alarmas.

❒ Asegure la puntería de la

cabeza del detector ajustando el tornillo sujetador. No lo apriete demasiado.

❒ Fije el período de tiempo (ON-TIME) que la luz debe

quedarse prendida después de detectar movimiento (1, 5 ó 10 minutos).

Advertencia - Riesgo de incendio. No apunte las lámparas a superficies combustibles dentro de un 3 pies (1 m).

abajo para poca

mayor cobertura

Tornillo Sujetador

Unión Esférica

Apunte el

detector hacia

cobertura

Apunte el

detector más

arriba para

ESPECIFICACIONES

Alcance . . . . . . . . . . . . . . . Hasta 60 pies (18.3 m)

[varía de acuerdo a la

temperatura que le rodea] Ángulo de sensibilidad . . . Hasta 110˚

Carga eléctrica . . . . . . . . . Hasta 300 vatios máximo

de luz incandescente

[hasta 150 vatios máximo

por cada portalámparas]. Requisitos de potencia . . . 120 V ca, 60 Hz

Modos de operación . . . . . PRUEBA, AUTOMATICO,

y MODO MANUAL

Retardo de Tiempo . . . . . . 1, 5, 10 minutos

Alcance . . . . . . . . . . . . . . . Ajustable

El detector es menos sensible del movimiento que se dirige hacia él.

Movimiento

Detector

Movimiento

Lo menos sensible Lo más sensible

595-5292-18

DESA Specialty Products™ se reserva el derecho de descontinuar productos y de cambiar especificaciones a cualquier momento sin incurrir en ninguna obligación de tener que incorporar nuevas características en los productos vendidos con anterioridad.

Page 8

GUIA DE INVESTIGACION DE AVERIAS

SINTOMA La Luz no se

enciende.

La luz se prende durante el día.

La luz se prende sin ninguna razón aparente.

POSIBLE CAUSA

1. El interruptor de luz está apagado.

2. El faro está flojo o fundido.

3. El fusible está quemado o el cortacircuitos está apagado.

4. La desconexión de luz del día está en efecto.

(Compruébelo

cuando comience la obscuridad)

5. Alambrado incorrecto, si ésta es una nueva instalación.

6. No está apuntando correctamente.

(Apunte de nuevo el detector para proteger el área deseada)

1. El Control de Luz puede estar instalado en un lugar relativamente oscuro.

2. El Control de Luz está en fase de Prueba.

(Fije el interruptor del

control a la posición de TIEMPO)

1. El Control de Luz puede estar detectando animales pequeños o el trásito de automóviles.

(Reapunte el detector)

2. La Sensibilidad es demasiado alta.

(Reduzca la sensibilidad)

SINTOMA La luz se

queda prendida continuamente.

La luz se prende y se apaga.

POSIBLE CAUSA

1. Un faro está colocado demasiado cerca al detector o apunta a objetos cercanos que hace que el calor active el detector.

(Reposicione la lámpara lejos del detector o de los objetos cercanos)

2. El Control de Luz está apuntando hacia una fuente de calor tal como un conducto de aire, de secadora o hacia una superficie con pintura brillante y que refleja el calor.

detector)

3. El control de luz está en la Modo Manual.

1. El calor o la luz de las lámparas pueden estar prendiendo y apagando el Control de Luz.

(Cámbiela a Automática)

(Reposicione el

(Reposicione las

lámparas lejos del detector)

2. El calor que se refleja de otros objetos puede estar afectando al detector.

(Reposicione el detector)

3. El Control de Luz está en fase de Prueba y calentándose.

(El prenderse

y apagarse es normal bajo estas condiciones)

4. La luz puede estar escapándose por los reflectores del faro.

(Cambie los faros

con nuevas lámparas de alta calidad)

SERVICIO TÉCNICO

(No enviar los productos)

Si tiene algún problema por favor siga esta guía. Lo sentimos, pero no podemos contestar preguntas en español por teléfono. Usted puede también escribir* a:

DESA Specialty Products™ P.O. Box 90004, Bowling Green, KY 42102-9004

* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha de compra y Lugar de compra.

No hay piezas de servicio disponibles para este producto

GARANTÍA LIMITADA A 2 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener otros derechos que varían de estado a estado o de provincia a provincia. Por un período de 2 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas de fábrica o mano de obra será corregido sin cargo para Ud. No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia, bombillas, baterías, u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no autorizados o modificaciones del producto o de cualquier componente que se provee invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo de instalación, perdida de uso, servicio no autorizado, o costos de transporte de retorno. Esta garantía cubre solamente los productos ensamblados por DESA Specialty Products™ y no se extiende a otros equipos o componentes que el consumidor usa junto con nuestros productos. ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES. LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR PARTE DE DESA SPECIALTY PRODUCTS™ POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada puede que no se aplique a Ud. Para reclamos por la garantía se requiere la prueba de compra.

595-5292-18

Page 9

Commande d’éclairage à détecteur de mouvement

En tant que partenaire ENERGY STAR®, Heath®/Zenith a déterminé que ce produit satisfait aux directives d’efficacité énergétique ENERGY STAR ENERGY STAR ampoules de 120 watts.

Modèle SL-5408

Caractéristiques

• Allume l’éclairage lorsqu’un mouvement est détecté.

• Éteint automatiquement l’éclairage.

• Photocellule qui maintient l’éclairage éteint pendant la période de lumière du jour.

Cet emballage comprend:

Douilles de lampe

Plaque de

Détecteur

Commande

d’éclairage

. Ce produit est conforme à

lorsqu’il est utilisé avec des

garde

4 vis incluses

(2 formats)

Garniture

de joint

2 serre-fils

FONCTIONNEMENT

Mode: Temps en circuit: En fonction: Jour Nuit

Essal 5 secondes x x Auto 1, 5 ou 10 min. x Manuel au choix, x

amanecer*

* Revient au mode automatique au lever du soleil.

Note: Après mise en circuit, attendre enfiron

1 1/2 minute pour que l’étalonnage du circuit soit complété.

ESSAI

Amener en position d’essai (TEST) l’interrupteur de temps en circuit (ONTIME) du bas du détecteur.

AUTOMATIQUE

Amener l’interrupteur de temps en circuit (ON-TIME) à la position correspondant à 1, 5 ou 10 minutes.

PRIORITÉ MANUELLE

Le mode manuel ne fonctionne que la nuit parce que la lumière du jour remet le capteur en mode AUTO.

Mettre l’interrupteur hors circuit pendant une seconde, plus en circuit pour alterner entre les modes AUTO et MANUEL.

Le mode manuel ne fonctionne qu’avec l’interrupteur ON-TIME, aux positions 1, 5 ou 10.

ON-TIME

10 5 1 TEST

ON-TIME

10 5 1 TEST

1 Second OFF

then...

... back on.

Exigences

• La commande d’éclairage nécessite une alimenta-

tion de 120 V c.a.

• Pour utiliser la priorité manuelle, raccorder la

commande à un interrupteur.

• Certains codes de bâtiment locaux peuvent exiger

que l’installation soit faite par un électricien qualifié.

• Ce produit est conçu pour être utilisé avec une boîte

de jonction portant une indication d'utilisation possible en milieu humide.

• Pour votre commodité, la plaque arrière est

maintenant pourvue de trous à débouchures pour que l'appareil puisse facilement être monté sur presque n'importe quelle boîte de jonction.

• Pour certaines applications, une plaque d'adaptation

universelle peut être nécessaire. On peut se procurer ces plaques d'adaptation dans des centres de rénovation domiciliaire et magasins de fournitures électriques.

595-5292-18

Résumé du mode de commutation

TEST

AUTO

PRIORITÉ MANUELLE

* Si vous ne savez plus dans quel mode se trouve l’appareil,

couper l’alimentation pendant une minute puis la rétablir. Après le temps d’étalonnage, la commande reviendra au mode AUTO.

Placer l’interrupteur ON-

TIME à 1, 5 ou 10 minutes

Mettre l’interrupteur hors circuit pendant une seconde, puis le

remettre en circuit*

Page 10

INSTALLATION

Pour faciliter l’installation, choisir un appareil d’éclairage devant être remplacé et qui est déjà commandé par un interrupteur.

Pour assurer un rendement maximal, monter l’appareil d’éclairage environ 2,4 mètres au-dessus du sol.

❒ Percez les trous nécessaires

au montage de la plaque arrière à la boîte de jonction.

Montage muralMontage sous

avant-toit

Pour éviter le risque de choc électrique, les commandes du détecteur doivent être tournées vers le bas.

Pour montage sous avant-toit seulement:

❒ Faire pivoter la tête du détecteur en direction du

joint à vis de blocage.

Commandes

CÂBLAGE DE LA COMMANDE

D’ÉCLAIRAGE

❒ Couper l’alimentation du circuit d’éclairage au

fusible ou au disjoncteur.

❒ Enlever l’appareil d’éclairage existant. ❒ Faire passer les fils de la commande d'éclairage

par le trou de la garniture.

❒ Torsader les fils de la boîte de jonction avec ceux

de la commande d’éclairage. Les fixer ensemble à l’aide de serre-fils.

blanc /

blanc

noir /

noir

Garniture

de joint

MONTAGE DE LA COMMANDE

D’ÉCLAIRAGE.

❒ Aligner la plaque de garde de la commande

d’éclairage et le joint à la plaque d’adaptation (s’il y a lieu) avec la boîte de jonction. Insérer et serrer les vis de montage.

❒ Si elle n’est pas montée dans un boîter étanche ou

si une plaque d’adaptation est utilisée, calfeutrer la plaque murale et la surface de montage avec un scellant au silicone.

Vis De Blocage

❒ Puis faire pivoter le détecteur sur 180° de façon

que les commandes soient tournées vers le bas.

Si le détecteur sort de la rotule, desserrer la vis de blocage et ré-insérer le détecteur dans la rotule et resserrer la vis.

Pour éviter les dommages par l’eau et les risques de choc électrique, s’assurer que les douilles de lampe pointent en-dessous de l’horizontale.

Ajuster les douilles de façon que les lampes se trouvent à au moins 25 mm du détecteur.

❒ Ajuster les porte-lampes en desserrant les écrous

de blocage, mais ne pas faire tourner les portelampes de plus de 180° par rapport au réglage d’usine. Ne pas trop serrer les lampes dans les porte-lampes.

595-5292-18

Page 11

ESSAIS ET RÉGLAGES

❒ Mettre en circuit le disjoncteur et l’interrupteur

d’éclairage.

❒ Tourner la commande de sensibilité (SENS) à la

position intermédiaire et la commande de temps en circuit (ON-TIME) à TEST.

NOTE: Le capteur doit se réchauffer 1 1/2 minute avant

de pouvoir détecter le mouvement. Lorsque l’appareil est mis en circuit, attendre 1 1/ minute.

ON-TIME

10 5 1 TEST

Bas du détecteur

Éviter de pointer l’appareil:

•

en direction d'objets dont la température change rapidement, tels que des bouches d'air chaud et des climatiseurs. De telles sources de chaleur peuvent provoquer des déclenchements intempestifs.

•

vers des endroits où des animaux, des véhicules ou des passants peuvent déclencher la commande.

•

sur de grands objets clairs à proximité qui réfléchissent la lumière du jour et risquent de déclencher le dispositif d'arrêt. Ne pas pointer d'autres appareils d'éclairage vers le détecteur.

2.4 m

18.3 m

SENS

MIN MAX

Portée maximale Angle de

couverture maximale

Le détecteur est moins sensible au mouvement dans sa direction.

Mouvement

110°

❒ Desserrer la vis de blocage

de la rotule et faire pivoter le détecteur pour pointer.

❒ Marcher dans la zone de

couverture et noter à quel endroit l’éclairage se déclenche. Déplacer la tête du détecteur vers le haut, le bas ou le côté pour modifier la zone de couverture. Ne pas

permettre au détecteur d’être à moins de 25 mm des lampes.

❒ Régler la sensibilité (SENSI-

TIVITY) selon les besoins. Une trop grande sensibilité pourrait causer des déclenchements intempestifs.

❒ Fixer la tête du détecteur en

position en serrant la vis de blocage. Éviter de trop serrer la vis.

❒ Placer l’interrupteur ON-TIME à 1, 5 ou 10 minutes.

Avertissement - Risque d'incendie ! Ne pas pointer les lampes vers une surface combustible située à moins de 1 mètre.

détecteur vers

augmenter la

Vis de blocage

Rotule

Pointer le

le bas pour

réduire la

couverture

Pointer le

le haut pour

couverture

FICHE TECHNIQUE

Portée. . . . . . . . . . . . . . . Jusqu’à 18.3 m (60 pi)

[Varie selon la température

ambiante]

Angle de détection . . . . . Jusqu’à 110°

Charge électrique . . . . . . Jusqu’à deux ampoules

incandescentes, pour un

maximum de 300 W [maxi-

mum de 150 W par support]. Alimentation électrique . . 120 V CA, 60 Hz Modes de

fonctionnement . . . . . . . . Essai, automatique et priorité

manuelle

Délais . . . . . . . . . . . . . . . 1 , 5 et 10 minutes

Portée . . . . . . . . . . . . . . . Réglable

DESA Specialty Products™ se réserve le doit d’abandonner tout produit et d’en changer les spécifications, en tout temps et sans contracter quelque obligation que ce soit quant à l’incorporation de nouvelles caractéristiques aux produits déjà vendus.

Détecteur

Le moins sensible Le plus sensible

595-5292-18

Page 12

SYMPTÔME

GUIDE DE DÉPANNAGE

CAUSE POSSIBLE

SYMPTÔME

CAUSE POSSIBLE

L’éclairage ne s’allume pas.

L’éclairage s’allume en plein jour.

L’éclairage s’allume sans raison apparente.

1. L’interrupteur d’éclairage est hors tension.

2. Le projecteur est dévissé ou brûlé.

3. Le fusible a sauté ou le disjoncteur a été déclenché.

4. Le dispositif de coupure pendant le jour fonctionne.

nouveau à la noirceur)

5. Mauvais câblage du circuit, dans le cas d’une nouvelle installation.

6. Réorientez le capteur pour couvrir la zone désirée.

1. La commande peut être installée dans un endroit relativement sombre.

2. La commande est en mode TEST. (

Placez I’interrupteur de

(Vérifiez à

la commande à une postion ONTIME

1. La commande peut détecter de petits animaux ou la circulation automobile (

2. Le réglage de portée est trop élevé.

Réorientez le détecteur

( Réduisez la portée)

L’éclairage reste allumé continuellement.

L’éclairage clignote.

1. Un projecteur est situé trop près du détecteur ou pointé vers des objets et la chaleur déclenche le détecteur. (

Repositionnez le projecteur loin du

détecteur ou des objets rapprochés

2. La commande d’éclairage est pointée vers une source de chaleur comme un évent, une sortie de sécheuse, ou une surface claire qui réfléchit la chaleur. (

Repositionnez le détecteur

3. La commande d’éclairage est en mode manuel. (

1. La chaleur ou l’éclairage des projecteurs peut éteindre et allumer la commande d’éclairage. (

Repositionnez les lampes loin du

Mettez-la en mode auto

détecteur ou des objets rapprochés

2. La chaleur réfléchie par les objets environnants peut affecter le détecteur. (

Repositionnez le détecteur

3. La commande est en mode test et se réchauffe. (

Le clignotement est

normal dans ces conditions

4. La lumière peut filtrer à travers les réflecteurs des projecteurs.

(Remplacez les projecteurs par des projecteurs neufs PAR 38 de haute qualité)

SERVICE TECHNIQUE

(N'envoyez pas de produits)

Si vous éprouvez des difficultés, suivez ce guide. Vous pouvez également écrire à l'adresse suivante : DESA Specialty Products™ P.O. Box 90004, Bowling Green, KY 42102-9004 * Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée de main : numéro du modèle, date d’achat et endroit de l’achat.

Aucune pièce de rechange n’est disponible pour ce produit

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également jouir d’autres droits, variables d’une province à l’autre. Pendant une période de 2 ans à compter de la date d’achat, toute anomalie de fonctionnement imputable à un vice de matériau ou de maind’oeuvre sera corrigée gratuitement. Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un mauvais traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables ne sont pas couverts par cette garantie. Le service non autorisé ou la modification du produit ou d’un ou l’autre de ses composants fournis invalidera totalement la présente garantie.Cette garantie n'inclut pas le remboursement pour le dérangement, l'installation, le réglage, la perte d'utilisation, le service non autorisé ou les frais d'expédition pour le renvoi de la marchandise. La garantie ne couvre que les produits assemblés DESA Specialty Products™ et ne s’étend pas aux autres équipements et composants que le client pourrait utiliser conjointement avec nos produits. CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES. LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET DESA SPECIALTY PRODUCTS™ NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIALES ET PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas l’exclusion ou la limitation des dommages indirects ou secondaires, et la limitation ou l’exclusion ci-dessus pourrait ne pas s’appliquer à vous. Pour toute réclamation en vertu de la garantie, il est nécessaire de présenter une preuve d'achat.

GARANTIE LIMITÉE DE 2 ANS

595-5292-18
