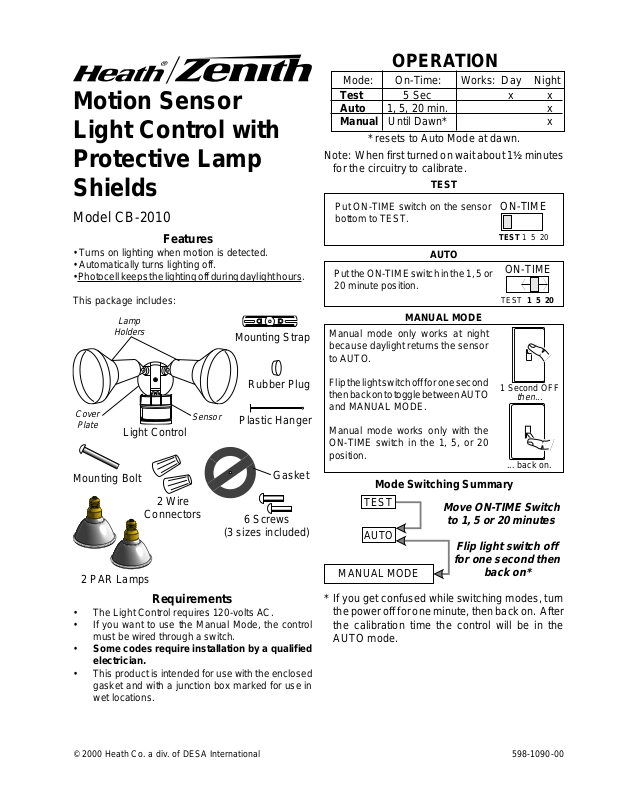

Heath Zenith CB-2010 User Manual

Motion Sensor
Light Control with
Protective Lamp
Shields

Model CB-2010

OPERATION

Mode: On-Time: Works: Day Night

Test 5 Sec x x
Auto 1, 5, 20 min. x
Manual Until Dawn* x

* resets to Auto Mode at dawn.

Note: When first turned on wait about 12 minutes

for the circuitry to calibrate.

TEST

Put ON-TIME switch on the sensor
bottom to TEST.

ON-TIME

Features

• Turns on lighting when motion is detected.

• Automatically turns lighting off.

• Photocell keeps the lighting off during daylight hours.
This package includes:

Lamp

Holders

Cover

Plate

Light Control

Mounting Bolt

2 PAR Lamps

Sensor

2 Wire

Connectors

Mounting Strap

Rubber Plug

Plastic Hanger

Gasket

6 Screws

(3 sizes included)

AUTO

Put the ON-TIME switch in the 1, 5 or
20 minute position.

MANUAL MODE

Manual mode only works at night
because daylight returns the sensor
to AUTO.

Flip the light switch off for one second
then back on to toggle between AUTO
and MANUAL MODE.

Manual mode works only with the
ON-TIME switch in the 1, 5, or 20
position.

Mode Switching Summary

TEST

Move ON-TIME Switch

to 1, 5 or 20 minutes

AUTO

Flip light switch off

for one second then

MANUAL MODE

TEST 1 5 20

ON-TIME

TEST 1 5 20

1 Second OFF

then...

... back on.

back on*

Requirements

• The Light Control requires 120-volts AC.

• If you want to use the Manual Mode, the control
must be wired through a switch.

• Some codes require installation by a qualified

electrician.

• This product is intended for use with the enclosed
gasket and with a junction box marked for use in
wet locations.

© 2000 Heath Co. a div. of DESA International 598-1090-00

* If you get confused while switching modes, turn

the power off for one minute, then back on. After
the calibration time the control will be in the
AUTO mode.

Page 2

9

INSTALLATION

For easy installation, select an existing light with a wall
switch for replacement.

23456789012345678

Wall Mount Eave Mount

For under eave installation, the sensor head must
be rotated as shown in the next two steps for proper

operation and to avoid the risk of electrical shock.
For eave mount only:

❒ Swing the sensor head towards the clamp screw

joint.

Clamp screw

❒ Then rotate the sensor head clockwise 180° so the

controls face down.

Controls

Controls

❒ Twist the junction box wires and fixture wires together

as shown. Secure with wire connectors.

Mounting

Strap

Junction box ground wire to green
ground screw on fixture.

Black to
Black

White to
White

Rubber

Plug

Mounting

Bolt

Gasket

MOUNT THE LIGHT CONTROL.

❒Align the Light Control cover plate and cover plate

gasket. Secure with the mounting bolt.

❒Push the Rubber Plug firmly into place.
❒If a wet location junction box was not used, caulk the

wall plate mounting surface with silicone weather
sealant.

Controls

If the sensor pops out of the ball joint, loosen the clamp
screw and push the sensor back into the ball joint.
Tighten the clamp screw when done.

WIRE THE LIGHT CONTROL.

❒Turn power off at the fuse or circuit breaker.
❒Remove the existing light fixture.

❒Install the mounting strap as shown using two

screws that fit your junction box.

❒The plastic hanger can be used to hold the fixture

while wiring. The small end of the plastic hanger can
be threaded through the hole in the center of the
cover plate. The small end then goes into one of the
slots on the mounting strap.

❒Route the Light Control’s wires through the large

gasket hole.

To avoid water damage and
electrical shock, keep lamp
holders below horizontal.

Keep lamps at least
1" (2.5 cm) from the
sensor. Do not al-

Lock nut

Lens

low the lamps to
block the lens.

❒ Adjust the lamp holders by loosening the lock nuts

but do not rotate the lamp holders more than 180°
from the factory setting. When screwing in the
floodlamps, do not overtighten.

Page 3

TEST AND ADJUSTMENT

Turn on the circuit breaker and light switch.

❒

NOTE: Sensor has a 12 minute warm up period

before it will detect motion. When first turned
on or when switching modes wait 12 minutes.

❒ Turn the RANGE control to the mid position and

the ON-TIME control to the TEST position.

Bottom of Sensor

Avoid aiming the sensor at:

❒ Loosen the clamp screw in

the sensor ball joint and gen­tly rotate the sensor.

❒ Walk through the coverage

area noting where you are
when the lights turn on. Move
the sensor head up, down, or
sideways to change the cov­erage area. Keep the sensor

at least 1" (2.5 cm) away
from the lamps.

❒ Adjust the RANGE as

needed. RANGE set too high
may increase false triggering.

Down for Short

Clamp
Screw

Ball
Joint

Aim Sensor

Coverage

❒ Secure the sensor head's

aim by tightening the clamp
screw. Do not overtighten

the screw.

Aim Sensor

Higher for Long

Coverage

❒ Set the amount of TIME you want the lights to stay

on after motion is detected (1, 5 or 20 minutes).

• Objects that change temperature rapidly, such as

heating vents and air conditioners. These heat
sources could cause false triggering.

• Areas where pets or traffic may trigger the con-

trol.

• Nearby large, light-colored objects reflecting

light may trigger the shut-off feature. Do not point
other lights at the sensor.

200°

8 ft.

(2.4 m)

70 ft. 100 ft.

(21 m) (30.5 m)

Maximum Range

Boosted

Maximum

Coverage Angle

The detector is less sensitive to motion directly
towards it.

Motion

Motion

SPECIFICATIONS

Range . . . . . . . . . . . . Up to 70 ft. (21 m); 100 ft.

(30.5 m) with Range Boost.
[varies with surrounding

temperature]

Sensing Angle . . . . . . Up to 200°

Electrical Load. . . . . . 300 watt Incandescent [150 W

each lamp holder].
Power Requirements. 120 VAC, 60 Hz

Operating Modes. . . . TEST, AUTO and MANUAL

MODE

Time Delay . . . . . . . . 1 , 5, 20 minutes

Heath/Zenith reserves the right to discontinue products and to
change specifications at any time without incurring any obligation
to incorporate new features in products previously sold.

Least Sensitive Most Sensitive

Sensor

Page 4

TROUBLESHOOTING GUIDE

If you experience a problem with your Light Control, first follow this guide. You may also want to visit
our Web site at: www.desatech.com. For additional assistance call 1-800-858-8501 8:00 am to 4:30
PM Central Time, weekdays.

Lights will
not come on.

Lights come
on in day­light.

Lights come
on for no
apparent
reason.

POSSIBLE CAUSESYMPTOM

1. Light switch is turned off.

2. Flood light is loose or burned out.

3. Fuse is blown or circuit breaker is turned
off.

4. Daylight turnoff is in effect

dark).

5. Incorrect circuit wiring, if this is a new
installation.

6. Re-aim the sensor to cover desired area

1. Light Control may be installed in a rela­tively dark location.

2. Light Control is in Test.

to an ON-TIME position.)

1. Light Control may be sensing small ani­mals or automobile traffic

2. Range is set too high.

setting.)

(recheck after

(Set control switch

(re-aim sensor).
(Reduce Range

SYMPTOM
Lights stay on

continuously.

Lights flash
on and off.

Lights flash
once, then
stay off in
Manual Mode.

POSSIBLE CAUSE

1. A flood lamp is positioned too close to the
sensor or pointed at nearby objects that cause
heat to trigger the sensor.

away from the sensor or nearby objects.)

2. Light Control is pointed toward a heat source
like an air vent, dryer vent, or brightly-painted
heat-reflective surface.

Reduce Range.)

3. Light Control is in Manual Mode.

Auto.)

1. Heat or light from the lamps may be turning the
Light Control on and off.

away from the sensor.)

2. Heat being reflected from other objects may be
affecting the sensor.

3. Light Control is in the Test mode and warming

(Flashing is normal under these conditions.

up.

Turn Boost off.)

1. Sensor is detecting its own lights. (Reposition
lamps to keep area below the sensor relatively
dark.)

(Reposition the lamp

(Reposition sensor.

(Switch to

(Reposition the lamps

(Reposition sensor.)

YOUR HEATH/ZENITH 15 YEAR LIMITED WARRANTY

This is a "Limited Warranty" which gives you specific legal rights. You may also have other rights which vary from state to state
or province to province.
For a period of 15 years from the date of purchase, any malfunction caused by factory defective parts or workmanship will be
corrected at no charge to you. Light bulbs are not covered. To obtain a refund or a replacement, return the product to the place
of purchase.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light bulbs and other expendable
items are not covered by this warranty. Unauthorized service or modification of the product or of any furnished component will
void this warranty in its entirety. This warranty does not include reimbursement for inconvenience, installation, setup time, loss
of use, or unauthorized service.
This warranty covers only Heath/Zenith assembled products and is not extended to other equipment and components that a
customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY
WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE PRODUCTS ARE FIT FOR ANY
PARTICULAR PURPOSE OR USE, AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE SHALL BE NO LIABILITY
ON THE PART OF DESA FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING
BUT NOT LIMITED TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or
provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion
may not apply to you. Retain receipt for warranty claims.

Page 1

Detector de movimiento
con control de luz y con
protectores de lámpara

Modelo CB-2010

Características

• Prende la luz cuando detecta movimiento.

• Apaga la luz automáticamente.

• La fotocélula mantiene la luz apagada durante el día.

Este paquete tiene:

Portalámparas

Enchufe de

caucho

Placa

cubertora

Control de luz

Detector

6 tornillos

(3 dimensiones)

Cuando lo prenda por primera vez espere 1 1/

minutos hasta que el circuito se calibre.

Para PRUEBA:

Ponga el interruptor de tiempo (ON­TIME), al fondo del detector, en la
posición de prueba (TEST).

Para AUTOMATICO:

Ponga el control de tiempo (ON­TIME) en la posición de 1, 5 ó 20
minutos.

Para MODO MANUAL:

El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO .

Apague el interruptor por un segundo
y vuélvalo a prender.

El modo manual funciona sólo cuando
el interruptor de tiempo (ON-TIME)
está en la posición de 1, 5 ó 20 minutos.

ON-TIME

TEST 1 5 20

ON-TIME

TEST 1 5 20

1 segundo

APAGADO

luego

...préndalo.

...

2

Colgador plástico

Empaque

conectores

2

de alambre

Lámina de montaje

2 PAR Lamps

1 perno

Requisitos

• El Control de Luz requiere 120 VCA.

• Para usar el Sobrecontrol Manual, conecte el con­trol con un interruptor.

• Algunos códigos requieren instalación por un

electricista calificado.

• Se recomienda usar este producto con el empaque
provisto y con una caja de empalme marcada para
uso en lugares húmedos.

FUNCIONAMIENTO

Modalidad: Trabaja: Día Noche

Prueba 5 seg. x x
Autom. 1, 5 ó 20 min. x
Manual Hasta el amanecer* x

tiempo encendido

Resumen de las modalidades del interruptor

PRUEBA

Mueva el interruptor de tiempo
(ON-TIME) a 1, 5 ó 20 minutos

AUTOM.

Apague el interruptor

por un segundo y

préndalo de nuevo

MODO

MANUAL

* Si se confunde mientras cambia de fases, apague la

electricidad por un minuto y préndala de nuevo.
Después del tiempo de calibración el control estará
en fase AUTO(MATICA).

*Se pone en Automático al amanecer.

© 2000 Heath Co. a div. of DESA International 598-1090-00 S

Page 2

9

INSTALACION

Para una fácil instalación escoja una luz con un
interruptor de pared.

23456789012345678

Montaje en pared

Para instalarlo bajo el alero, la cabeza del detector
debe ser girada como se muestra en los dos pasos

siguientes para evitar el riesgo de un choque eléctrico.

Sólo para montaje eléctrico:

❒ Gire la cabeza del detector hacia la unión del

tornillo sujetador.

TORNILLO

SUJETADOR

❒ Entonces gire la cabeza del detector hacia la

derecha por 180° hasta que los controles miren
hacia abajo.

Controles

Si el detector se sale de la unión esférica, afloje el
tornillo sujetador y empuje el detector hacia dentro de
la unión esférica. Ajuste el tornillo sujetador cuando
termine.

CONECTE EL CONTROL DE LUZ.

Montaje en alero

Controles

Controles

❒Apague la energía en el fusible o cortacircuitos.
❒Quite el aparato de luz existente.

❒Instale la lámina de montaje a la caja de empalme

usando tornillos apropiados para la caja de empalme.

❒Se puede usar el colgador plástico para sostener el

aparato mientras se instala el cableado. El extremo
pequeño del colgador se puede pasar por el agujero
en el centro de la placa cubertora. El extremo
pequeño va luego dentro de las ranuras de la
lámina de montaje.

❒Pase todos los cables del aparato por los agujeros

grandes del empaque, como se muestra.

❒ Conecte los cables de la caja de empalme con los

cables del aparato de luz, como se muestra. Tuérazalos
juntos y asegúrelos con un conector de cables.

lámina de

Montaje

Cable de a tierra de la caja de
empalme al tornillo verde de a tierra
del aparato.

Negro a
Negro

INSTALE EL CONTROL DE LUZ.

Blanco a
Blanco

Empaquetadura

Enchufe de
Caucho

Perno de
Montaje

❒Ponga el perno de montaje a través del frente de la

tapa de la caja de empalme. Empuje el agujero
pequeño de la empaquetadura sobre el tornillo de
montaje.

❒Empuje el tapón de caucho firmemente hasta que

encaje.

❒Si no se usó una caja de empalme en un lugar

húmedo, calafatee la superficie de montaje de la
placa de la pared con un sellador de silicona contra
la intemperie.

Para evitar daño causado por el agua
y riesgo de electrocución, mantenga
los portalámparas a debajo de la línea
horizontal.

Mantenga las
lámparas por lo
menos a 2.5 cm del
detector. No deje
que las lámparas

Contratuercas

Placa translúcida

bloqueen la placa
translúcida.

❒ Ajuste los portalámparas aflojando las

contratuercas, pero no los gire más de 180° de la
calibración hecha en fábrica. Cuando atornille los
proyectores no los ajuste demasiado.

Page 3

PRUEBA Y AJUSTE

❒

Prenda el cortacircuitos y el interruptor de luz.

NOTA: El detector tiene un período de cerca de 1

minutos de calentamiento antes de detectar
movimiento. Cuando lo prenda por primera
vez, espere 1

1

/

minutos.

2

❒ Gire el control de sensibilidad (SENS) a la mitad y

el control de tiempo (ON-TIME) a la posición de
prueba (TEST).

Parte de abajo del detector

Si hace la prueba durante el día teniendo el Aumento de
Distancia prendido puede darse un funcionamento
anormal.

Evite apuntar del detector hacia:

• Objetos que cambien rápidamente de temperatura

tales como ductos de calefacción y
acondicionadores de aire. Estas fuentes de calor
pueden causar falsas alarmas.

• Areas donde animales domésticos o el tráfico

puedan activar el control.

• Los objetos grandes cercanos y de colores

resplandecientes que reflejan la luz del día pueden
hacer que el detector se apague. No apunte otras
luces hacia el detector.

200°

2.4 m

21 m

Alcance Máximo

El detector es menos sensible del movimiento que se
dirige hacia él.

Movimiento

30.5 m

(Aumento de

Distancia)

Angulo de

Cobertura Máxima

Movimiento

❒ Afloje el tornillo sujetador en

la unión esférica y gire

1

/

2

despacio el detector.

❒ Camine por el área a

protegerse y dése cuenta
dónde está cuando se
prende la luz. Mueva la
cabeza del detector hacia
arriba, hacia abajo o hacia
los lados para cambiar el
área de protección.

Mantenga al detector por
lo menos a 2.5 cm de las
lámparas.

Apunte el detector

hacia abajo para

poca cobertura

❒ Fije la sensibilidad (SENS)

como necesite. Demasiada
sensibilidad puede aumentar
las falsas alarmas. Use el
Aumento de Distancia para
más protección.

Apunte el detector

más arriba para

mayor cobertura

❒ Asegure la puntería de la cabeza del detector

ajustando el tornillo sujetador. No lo apriete
demasiado.

❒ Fije el período de tiempo (ON-TIME) que la luz

debe quedarse prendida después de detectar
movimiento (1, 5 ó 20 minutos).

ESPECIFICACIONES

Alcance . . . . . . . . . . . Hasta 21 m, Aumento de

Distancia prendido. Hasta 30.5
m, Aumento de Distancia
apagado. (varía con la
temperatura del medio

ambiente).
Angulo de detección . Hasta 200°

Carga Eléctrica . . . . . 300 Vatios incandescente (150

cada portalámparas)
Requisitos de Energía 120 VCA, 60 Hz
Fases de Operación . PRUEBA, AUTOMATICO y

MODO MANUAL
Retardo de Tiempo . . 1, 5, 20 minutos

Heath/Zenith se reserva el derecho de descontinuar productos
y de cambiar especificaciones a cualquier momento sin
incurrir en ninguna obligación de tener que incorporar nuevas
características en los productos vendidos con anterioridad.

Tornillo

Sujetador

Unión

Esférica

Lo menos sensible Lo más sensible

Detector

Page 4

GUIA DE INVESTIGACION DE AVERIAS

Si tiene problemas con su Control de Luz consulte esta guía.

SINTOMA POSIBLE CAUSA
La luz no se

enciende.

La luz se prende
durante el día.

1. El interruptor de luz está apagado.

2. El faro está flojo o fundido.

3. El fusible está quemado o el cortacircuitos
está apagado.

4. La desconexión de luz del día está en

(Compruébelo al anochecer).

efecto.

5. Alambrado incorrecto, si ésta es una
nueva instalación.

6. Apunte de nuevo el detector para cubrir
las áreas deseadas.

1. El Control de Luz puede estar instalado
en un lugar relativamente oscuro.

2. El Control de Luz está en fase de Prueba.

(Fije el interruptor del control a la posición
de TIEMPO).

La luz se prende
sin ninguna
razón aparente.

1. El Control de Luz puede estar detectando
animales pequeños o el trásito de
automóviles.

2. La Sensibilidad es demasiado alta.

(Reapunte el detector).

(Reduzca la sensibilidad. Apague el
Aumento de Distancia).

La luz se prende
una vez y luego
permanece
apagada en la
fase Manual.

1. El detector está detectando su propia

(Reubique las lámparas para

luz.

mantener el área debajo del detector
relativamente oscura).

SINTOMA
La luz se queda

prendida
continuamente.

La luz se prende
y se apaga.

POSIBLE CAUSA

1. Un faro está colocado demasiado cerca
al detector o apunta a objetos cercanos
que hace que el calor active el detector.

(Reposicione la lámpara lejos del de­tector o de los objetos cercanos).

2. El Control de Luz está apuntando hacia
una fuente de calor tal como un conducto
de aire, de secadora o hacia una
superficie con pintura brillante y que
refleja el calor.

(Reposicione el detec-

tor. Apague el Aumento de Distancia).

3. El control de luz está en la Modo Manual.
(Cámbiela a Automática).

1. El calor o la luz de las lámparas pueden
estar prendiendo y apagando el Control

(Reposicione las lámparas lejos

de Luz.

del detector).

2. El calor que se refleja de otros

objetos pueden estar afectando al
detector.

3. El Control de Luz está en fase de

Prueba y calentándose.

(Reposicione el detector).

(El
prenderse y apagarse es normal
bajo estas condiciones. Apague el
Aumento).

SU GARANTÍA HEATH/ZENITH LIMITADA A 15 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede también tener otros
derechos que varían de estado a estado o de provincia a provincia.
Por un período de 15 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por partes defectuosas
de fábrica o mano de obra será corregido sin cargo para Ud. Las bombillas no están cubiertas. Para obtener el
reembolso o reemplazo, devuelva el producto al lugar de compra.
No cubierto - Los servicios de reparación, regulación y calibración debidos al mal uso, abuso o negligencia, las bombillas
y otras partes fungibles no se cubren con esta garantía. Los Servicios no autorizados o modificaciones del producto o
de cualquier componente que se provee invalidarán esta garantía en su totalidad. Esta garantía no incluye reembolso
por inconveniencia, instalación, tiempo de montaje, pérdida por uso, o servicio no autorizado.Esta garantía cubre
solamente los productos ensamblados por Heath Zenith y no se extiende a otros equipos o componentes que el
consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS O
SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE
COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O USO EN
PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS,
INCIDENTALES Y CONSECUENTES. LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN
DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR PARTE DE HEATH POR CUALQUIER DAÑO ESPECIAL,
INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA DE
NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten la exclusión o limitación
de daños incidentales o consecuentes, de modo que la limitación o exclusión arriba indicada puede que no se aplique
a Ud. Guarde el recibo para reclamos de garantía.

Commande d’éclairage
à détecteur de mouvement
avec écrans protecteurs de
lampe

Modèle CB-2010

Caractéristiques

• Allume l’éclairage lorsqu’un mouvement est détecté.

• Éteint automatiquement l’éclairage.

• Photocellule qui maintient l’éclairage éteint pendant
la période de lumière du jour.

Cet emballage comprend:

FONCTIONNEMENT

Mode:

essai 5 secondes x x
auto 1, 5 ou 20 minutes x
manuel au choix, jusqu’à l’aube* x

Revient au mode automatique au lever du soleil.

*

Placer l'interrupteur de temps en dircuit
(ON-TIME) à la base du capteur à
TEST.

AUTOMATIQUE

Amener l’interrupteur de temps en circuit
(ON-TIME) à la position correspondant à
1, 5 ou 20 minutes.

Temps en
circuit:

ESSAI

PRIORITÉ MANUELLE

En fonction:

jour nuit

ON-TIME

TEST 1 5 20

ON-TIME

TEST 1 5 20

Page 5

Douilles de lampe

Plaque

de garde

6 vis incluses

(3 formats)

2 PAR Lamps

Détecteur

Commande

d’éclairage

Crochet en plastique

Bride de montage

Bouchon de
Caoutchouc

2 serre-fils

Vis de montage

Garniture de

joint

Exigences

• La commande d’éclairage requiert une source

d’alimentation 120V c.a. commandée par un
interrupteur mural.

• Certains codes de bâtiment locaux peuvent

exiger que l’installation soit faite par un
électricien qualifié.

• Ce produit est conçu pour être utilisé avec une

boîte de jonction portant une indication d'utilisation
possible en milieu humide.

Le mode manuel ne fonctionne que
la nuit parce que la lumière du jour
remet le capteur en mode AUTO.

Mettre l’interrupteur hors circuit pen­dant une seconde, plus en circuit
pour alterner entre les modes AUTO
et MANUEL.

Le mode manuel ne fonctionne que
lorsque l’interrupteur ON-TIME est
aux positions 1, 5 ou 20.

TEST

AUTO

PRIORITÉ MANUELLE

Placer l’interrupteur ON-

TIME à 1, 5 ou 20 minutes

Mettre l’interrupteur

hors circuit pendant

une seconde, puis le

remettre en circuit*

hors circuit

pendant 1

seconde,

... à nouveau

en circuit

puis

...

* Si vous ne savez plus dans quel mode se trouve

l’appareil, couper l’alimentation pendant une minute
puis la rétablir. Après le temps d’étalonnage, la
commande reviendra au mode AUTO.

© 2000 Heath Co. a div. of DESA International 598-1090-00 F

Page 6

9

INSTALLATION

Pour faciliter l’installation, choisir un appareil d’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.

23456789012345678

Montage mural

Pour éviter le risque de choc électrique, les
commandes du détecteur doivent être tournées
vers le bas. Pour montage sous avant-toit seulement:

❒ Faire pivoter la tête du détecteur en direction

du joint à vis de blocage.

VIS DE BLOCAGE

❒ Puis faire pivoter le détecteur sur 180° de façon

que les commandes soient tournées vers le bas.

Commandes

Montage sous avant-toit

Commandes

❒ Torsader les fils de la boîte de jonction avec ceux

de la commande d’éclairage. Les fixer ensemble à
l’aide de serre-fils.

noir /

noir

Raccorder le fil de terre de la
boîte de jonction à la vis de
terre (verte) sur l'appareil.

blanc /

blanc

garniture de joint

Bouchon de
Caoutchouc

Vis de montage

Montage de la Commande D’Éclairage.

❒ Aligner le couvercle de la commande d’éclairage

avec sa garniture de joint. Fixer avec la vis de
montage.

❒ Poussez le bouchon de caoutchouc fermement en

place.

❒ Si une boîte de jonction pour endroit mouillé n’a pas

été utilisée, calfeutrer la surface de montage de la
plaque murale avec un scellant silicone d’extérieur.

Commandes

Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.

Câblage de la Commande D’Éclairage.

❒Couper l’alimentation du circuit d’éclairage au

fusible ou au disjoncteur.

❒Enlever l’appareil d’éclairage existant.
❒ Installer la bride de montage comme indiqué avec

deux vis correspondant à votre boîte de jonction.

❒ Le crochet en plastique peut peut servir à supporter

le luminaire pendant le câblage. Le petit bout du
crochet en plastique peut être inséré dans le trou au
centre de la plaque de couverture. Ensuite, le petit
bout est inséré dans une des fentes de la barre de
montage.

❒ Faire passer les fils de la commande d'éclairage par

le trou de la garniture.

Pour éviter les dommages et les chocs
électriques dûs à l’eau, garder les
porte-lampes sous l’horizontale.

Garder les lampes
au moins 2,5 cm du
capteur. Ne pas
permettre aux

Écrou de
blocage

Lentille

lampes de masquer
la lentille.

❒ Ajuster les porte-lampes en desserrant les écrous

de blocage, mais ne pas faire tourner les porte­lampes de plus de 180° par rapport au réglage
d’usine. Ne pas trop serrer les lampes dans les
porte-lampes.

Page 7

ESSAIS ET RÉGLAGES

❒ Mettre en circuit le disjoncteur et l’interrupteur

d’éclairage.

l’appareil est mis en circuit ou changé de mode,
attendre 1

1

/

2

minute.

❒ Placer la commande (RANGE) à mi-position et la

commande (ON-TIME) à la position (TEST).

NOTE: Le capteur doit se réchauffer 1

de pouvoir détecter le mouvement. Lorsque

Bas du détecteur

Éviter de pointer l’appareil:

• en direction d'objets dont la température change

rapidement, tels que des bouches d'air chaud et
des climatiseurs. De telles sources de chaleur
peuvent provoquer des déclenchements
intempestifs.

• vers des endroits où des animaux, des véhicules

ou des passants peuvent déclencher la
commande.

• sur de grands objets clairs à proximité qui

réfléchissent la lumière du jour et risquent de
déclencher le dispositif d'arrêt. Ne pas pointer
d'autres appareils d'éclairage vers le détecteur.

2,4 m

21 m 30,5 m

Portée maximale

Le détecteur est moins sensible au mouvement dans
sa direction.

Mouvement

1

/

minute avant

2

200°

Angle de couverture

maximale

Mouvement

❒ Desserrer la vis de blocage

de la rotule et faire pivoter le
détecteur pour pointer.

Vis de
blocage

❒ Marcher dans la zone de

couverture et noter à quel
endroit l’éclairage se
déclenche. Déplacer la tête
du détecteur vers le haut, le
bas ou le côté pour modifier
la zone de couverture. Ne

pas permettre au détecteur
d’être à moins de 25 mm
des lampes.

❒ Régler la sensibilité

(RANGE) selon les besoins.
Une trop grande sensibilité
pourrait causer des
déclenchements
intempestifs. Pour une
couverture accrue, utiliser
l'amplification de portée
(Range Boost).

❒ Fixer la tête du détecteur en

position en serrant la vis de
blocage. Éviter de trop serrer
la vis.

détecteur vers

détecteur vers

Rotule

Pointer le

le bas pour

réduire la

couverture

Pointer le

le haut pour

augmenter la

couverture

❒ Placer l’interrupteur ON-TIME à 1, 5 ou 20 minutes.

FICHE TECHNIQUE

Portée. . . . . . . . . . . . 21 m avec amplification de

portée hors circuit et de 30,5 m
losqu’en circuit (varie selon la

température environnante).
Angle de détection . . Jusqu’à 200˚
Charge électrique . . . 300 W, incandescent (150 W

max par douille)
Courant requis
(lampes éteintes) . . . 120 V c.a., 60 Hz.
Modes de

fonctionnement . . . . . Essai, automatique et priorité

manuelle

Minuterie . . . . . . . . . . 1, 5 ou 20 minutes

Heath/Zenith se réserve le doit d’abandonner tout produit et
d’en changer les spécifications, en tout temps et sans
contracter quelque obligation que ce soit quant à
l’incorporation de nouvelles caractéristiques aux produits
déjà vendus.

Le moins sensible

Détecteur

Le plus sensible

Page 8

GUIDE DE DÉPANNAGE

SYMPTÔME

Les lampes ne
s’allument
pas.

Les lampes
s’allument le
jour.

Les lampes
s’allument
sans raison
apparente.

CAUSE POSSIBLE

1. L’interrupteur d’éclairage est en posi­tion hors circuit.

2. Les projecteurs sont brûlés ou
desserrés.

3. Le fusible du circuit a sauté ou le
disjoncteur est en position hors circuit.

4. La fonction de mise hors circuit à la
lumière du jour est engagée.

(Revérifier

quand il fait nuit).

5. Mauvais câblage, s’il s’agit d’une
nouvelle installation.

6. Mauvaise orientation.

(Réorienter le
détecteur pour obtenir la couverture
désirée).

1. La commande d’éclairage est installée
dans un endroit relativement sombre.

2. La commande d’éclairage est en mode
essai.

(Placer l’interrupteur ON-TIME).

1. La commande d’éclairage peut détecter
de petits animaux, des arbres agités par
le vent ou la circulation automobile.

(Réorienter le détecteur).

2. La commande de sensibilité est placée
sur un réglage trop sensible.

(Réduire la
sensibilité. Mettre l'amplification de
portée (Range Boost) hors circuit (OFF).

SYMPTÔME

Les lampes
restent allumées
continuellement.

Les lampes
clignotent.

CAUSE POSSIBLE

1. Un projecteur se trouve trop près du
détecteur de la commande d’éclairage ou
est pointé vers des objets tout près dont la
chaleur déclenche le détecteur.

(Éloigner
le projecteur du détecteur ou des objets
avoisinants).

2. Le détecteur de la commande d’éclairage
pointe vers une source de chaleur comme
un évent d’aération, un évent de sécheuse
ou une surface peinte de couleur vive
réfléchissant la chaleur.

(Réorienter le
détecteur. Tourner la commande
d'amplification de portée à OFF).

3. La commande d'éclairage est en mode
manuel.

1. La chaleur ou la lumière des projecteurs
peut allumer et éteindre alternativement la
commande d’éclairage.

(La remettre en mode AUTO).

(Éloigner les

projecteurs du détecteur).

2. La chaleur qui est réfléchie par d’autres
objets peut affecter la commande
d’éclairage.

3. La commande d’éclairage est en mode essai
et se réchauffe.

(Réorienter le détecteur).

(Le clignotement est nor­mal dans ces deux cas. Tourner la
commande d'amplification de portée à OFF).

L’éclairage
clignote une
fois, puis reste
éteint en
mode manuel.

1. Le capteur détecte son propre éclairage.
(Repositionner les lampes pour que l’aire
sous le capteur demeure relativement
sombre.)

VOTRE GARANTIE LIMITÉE DE 15 ANS HEATH/ZENITH

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez également jouir d’autres
droits, variables d’une province à l’autre.
Pendant une période de 15 ans à compter de la date d’achat, toute anomalie de fonctionnement imputable à un vice de
matériau ou de main-d’oeuvre sera corrigée gratuitement. Les ampoules ne sont pas couvertes par la garantie. Pour
obtenir un remboursement ou un remplacement, retournez le produit au point d’achat.
Exclusions de la garantie - Le service de réparation, l’ajustement et l’étalonnage nécessités par un mésusage, un usage
abusif ou la négligence, les ampoules et autres consommables ne sont pas couverts par la présente garantie. Le service
non autorisé ou la modification du produit ou d’un ou l’autre de ses composants fournis invalidera totalement la présente
garantie. Cette garantie ne comprend pas le remboursement pour dérangement, installation, temps de montage, perte
d’utilisation ou service non autorisé. La garantie ne couvre que les produits assemblés Heath Zenith et ne s’étend pas aux
autres équipements et composants que le client pourrait utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES,
Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA
COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION
PARTICULIÈRE, ET SPÉCIFIQUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU
SECONDAIRES. LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET
HEATH NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS
OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES COMMERCIALES ET PERTES DE PROFIT,
QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas l’exclusion ou la limitation des
dommages indirects ou secondaires, et la limitation ou l’exclusion ci-dessus pourrait ne pas s’appliquer à vous.
Conservez le reçu pour réclamations sous garantie.
