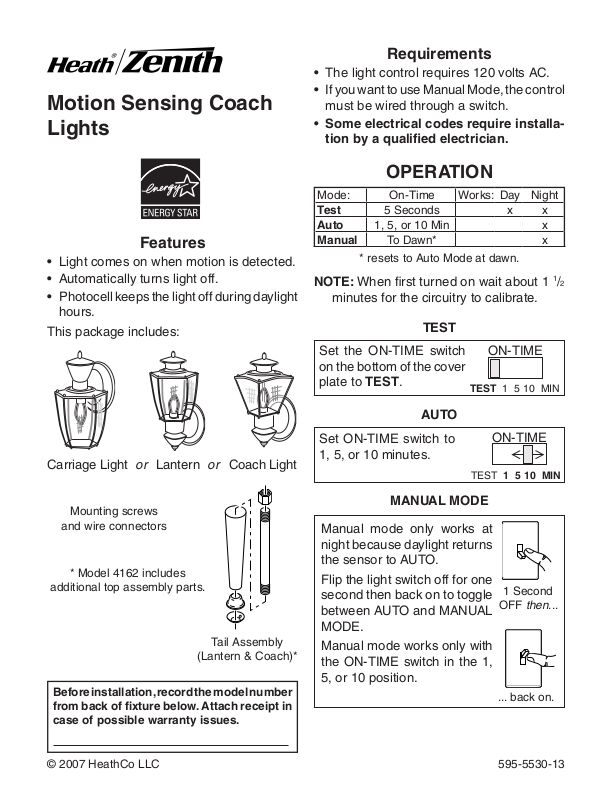

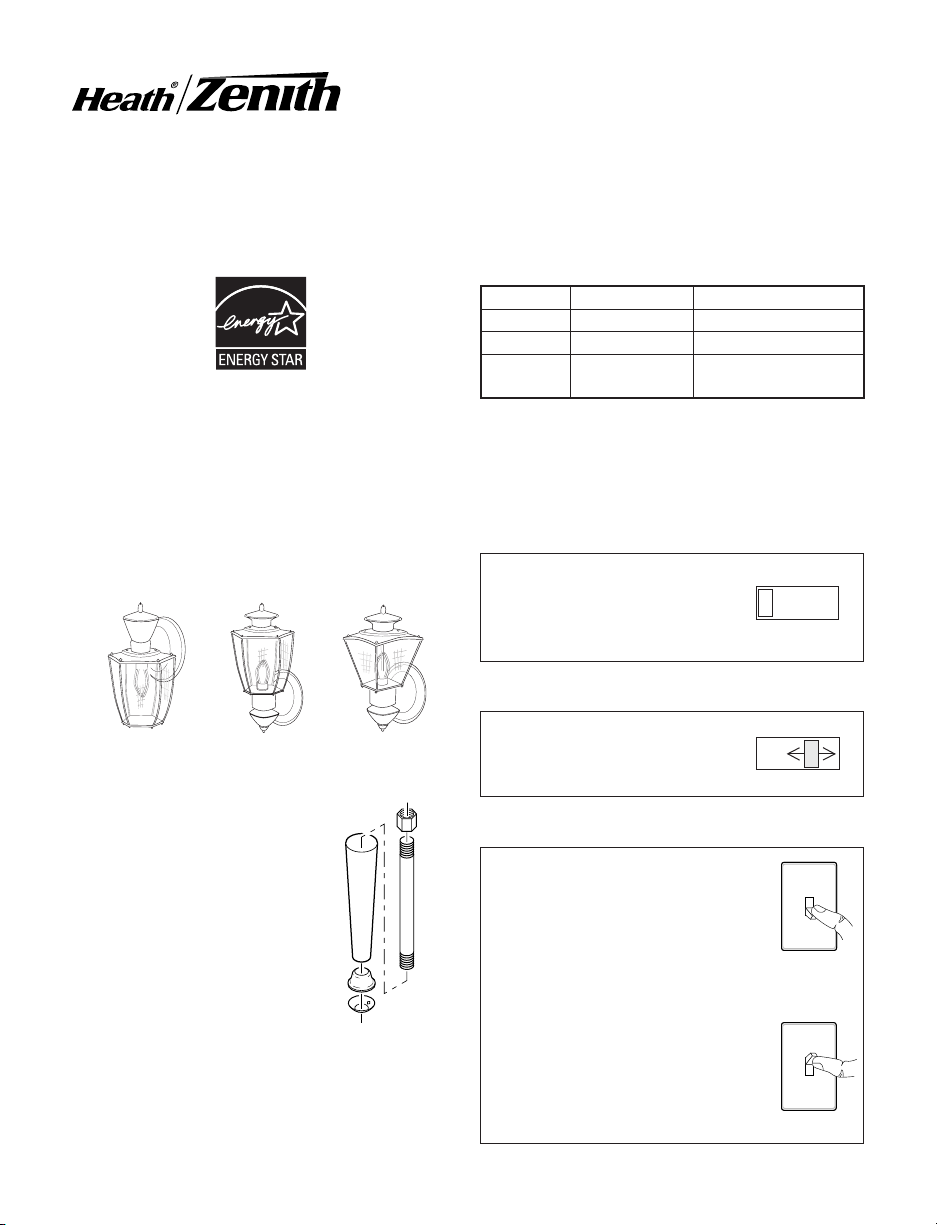

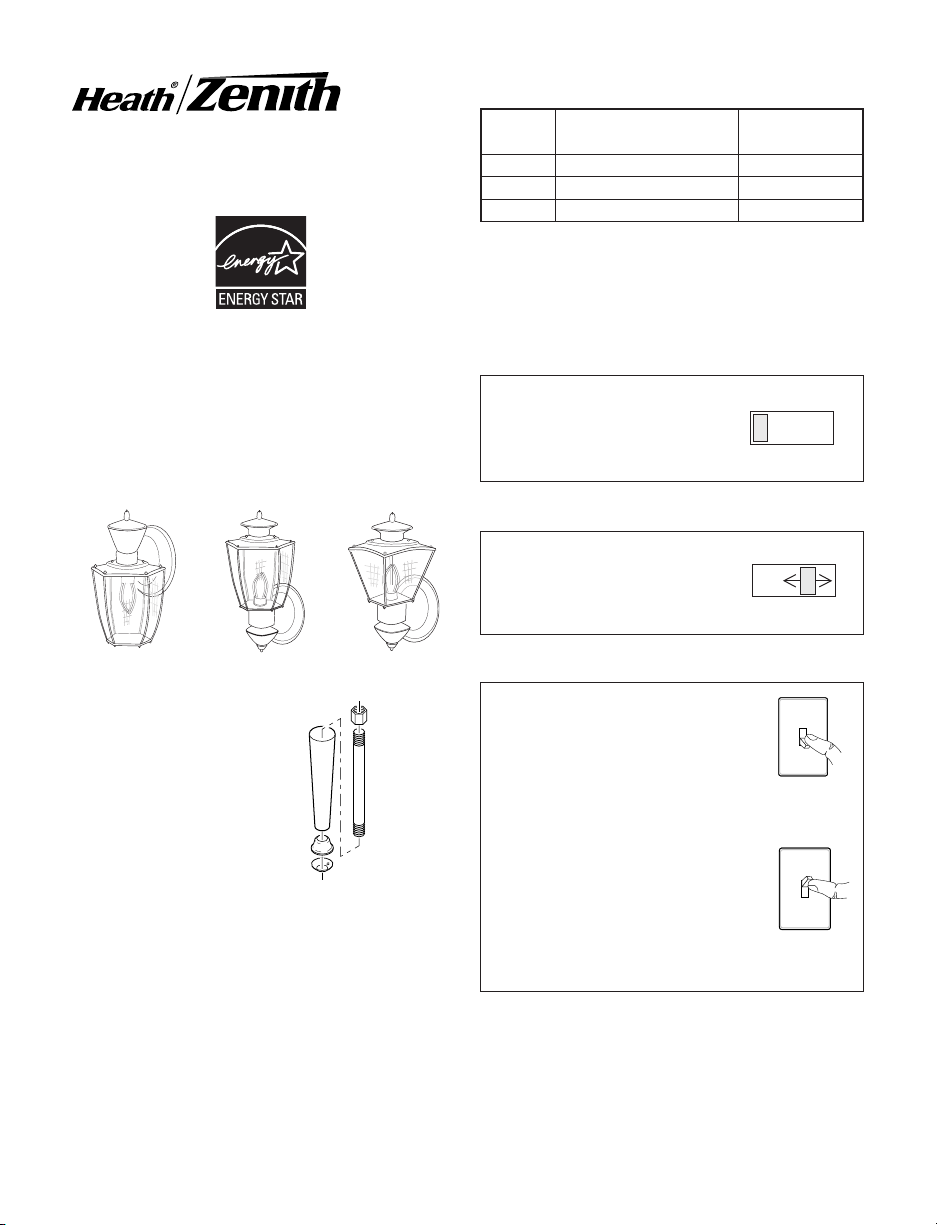

Heath Zenith 4162 User Manual

Motion Sensing Coach
Lights

Features

• Light comes on when motion is detected.

• Automatically turns light off.

• Photocell keeps the light off during daylight
hours.

This package includes:

Requirements

• The light control requires 120 volts AC.

• If you want to use Manual Mode, the control
must be wired through a switch.

• Some electrical codes require installa-

tion by a qualified electrician.

OPERATION

Mode: On-Time Works: Day Night

Test
Auto
Manual

NOTE: When first turned on wait about 1 1/2

minutes for the circuitry to calibrate.

Set the ON-TIME switch
on the bottom of the cover
plate to TEST.

5 Seconds x x

1, 5, or 10 Min x

To Dawn* x

* resets to Auto Mode at dawn.

TEST

ON-TIME

TEST 1 5 10 MIN

AUTO

ON-TIME

TEST 1 5 10 MIN

Carriage Light or Lantern or Coach Light

Mounting screws

and wire connectors

Set ON-TIME switch to
1, 5, or 10 minutes.

MANUAL MODE

Manual mode only works at
night because daylight returns
the sensor to AUTO.

* Model 4162 includes

additional top assembly parts.

Flip the light switch off for one
second then back on to toggle
between AUTO and MANUAL

1 Second

OFF then...

MODE.

Tail Assembly

(Lantern & Coach)*

Manual mode works only with
the ON-TIME switch in the 1,
5, or 10 position.

Before installation, record the model number
from back of fixture below. Attach receipt in
case of possible warranty issues.

© 2007 HeathCo LLC 595-5530-13

... back on.

MANUAL MODE

AUTO

TEST

Mode Switching Summary

ON-TIME Switch at 1, 5,

or 10 minutes

Flip light switch

off for one second

then back on*

* If you get confused while switching modes,
turn the power off for one minute, then back
on. After the calibration time the control will
be in the AUTO mode.

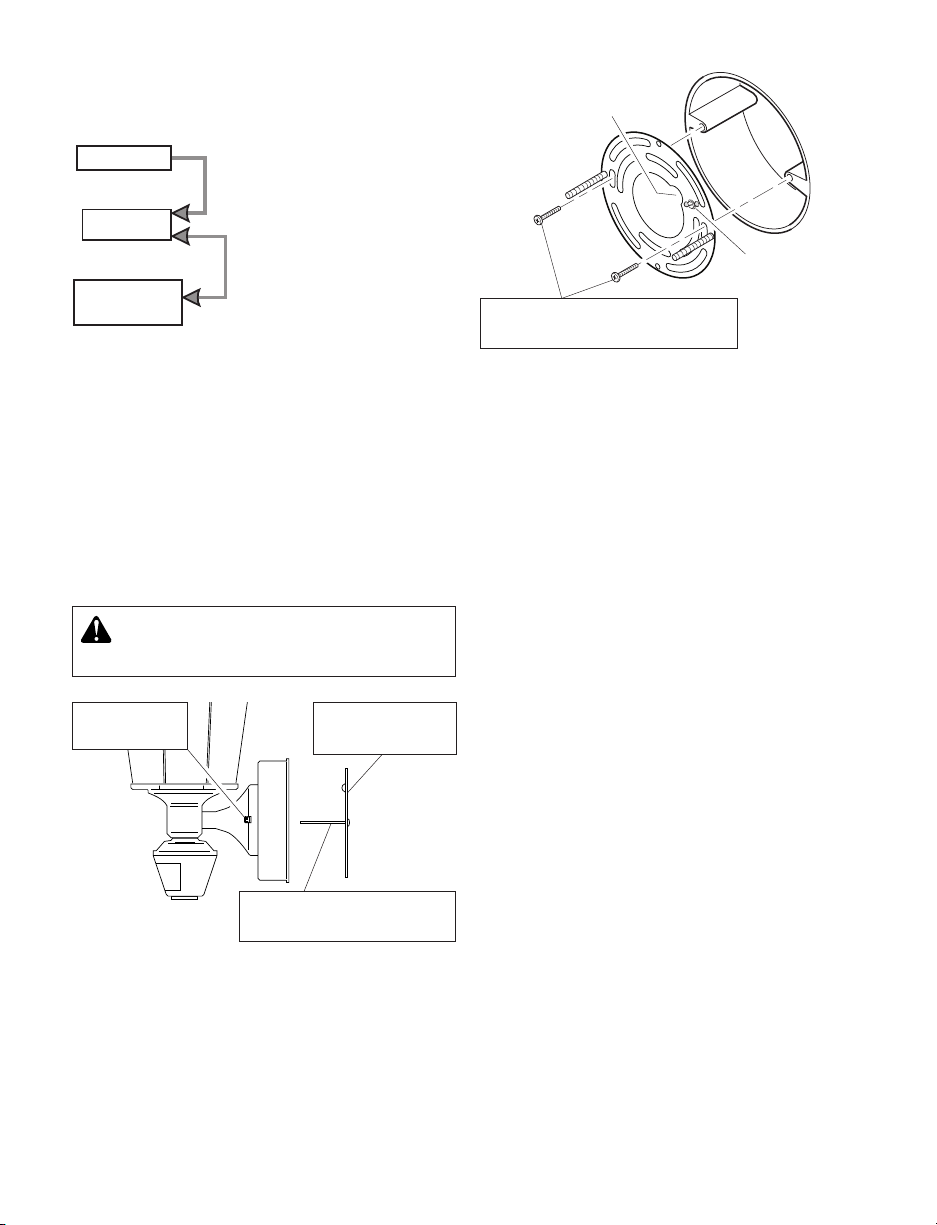

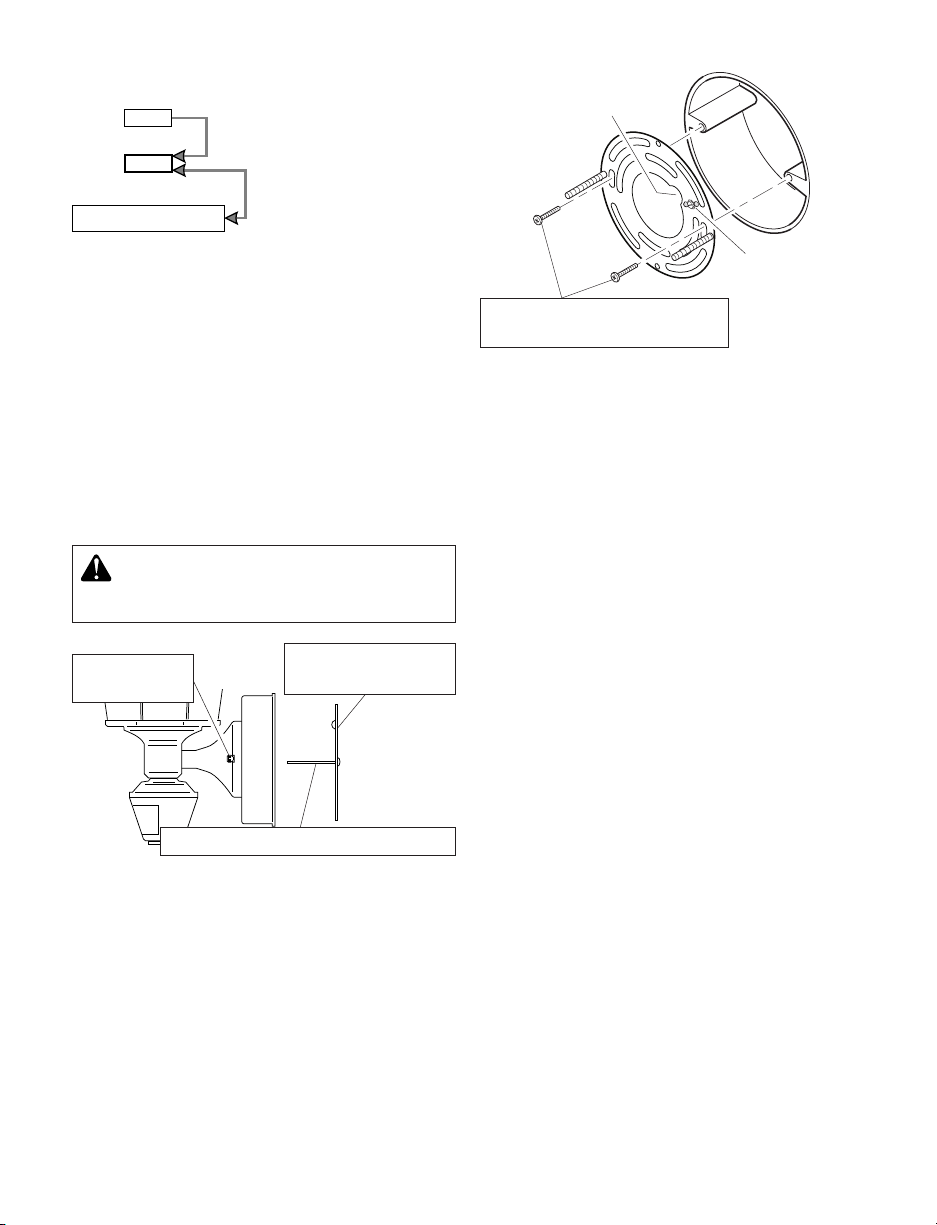

INSTALLATION

For best performance, mount the fixture about
6 feet (1.8 m) above the ground.

WARNING: Turn power off at circuit

breaker or fuse.

1. Remove two nuts.

2. Remove

Mounting Plate.

3. Tighten screws

finger tight.

Wire Path

Ground Screw

4. Attach mounting

plate to junction box.

This fixture comes with a universal mounting
bracket. It is pre-assembled on the fixture to
fit the majority of junction box applications.

However, if the slots on the mounting plate
do not line up with the junction box screw
holes:

1. Remove the fixture mounting screws from

the mounting plate. Note: Do not remove
the ground screw.

2. Attach ground wire “pigtail” to ground

screw on mounting plate (See Recom-
mended Grounding Method for additional
information).

3. Flip the mounting plate over.

2

595-5530-13

4. Rotate the mounting plate so the wire path
is on the upper right. Note: The wire path
on the mounting plate must be located
as shown below to allow the wires on the
back of the fixture to pass through.

5. Reinstall the fixture mounting screws and
attach the mounting plate to the junction
box as shown.

Wire Path

Ground Screw

Wire Path

White

Light

Fixture

Black

Green

or Bare

Two Motion Lights

Light

Fixture

❒ Twist the junction box wires and the

fixture wires together as shown below.
Secure with wire connectors. If you have
a metal junction box, you may not need
the green “pigtail”. If you are unsure about
the grounding method, consult your local
building code.

Fixture Screws

As Shipped Flipped and
Rotated

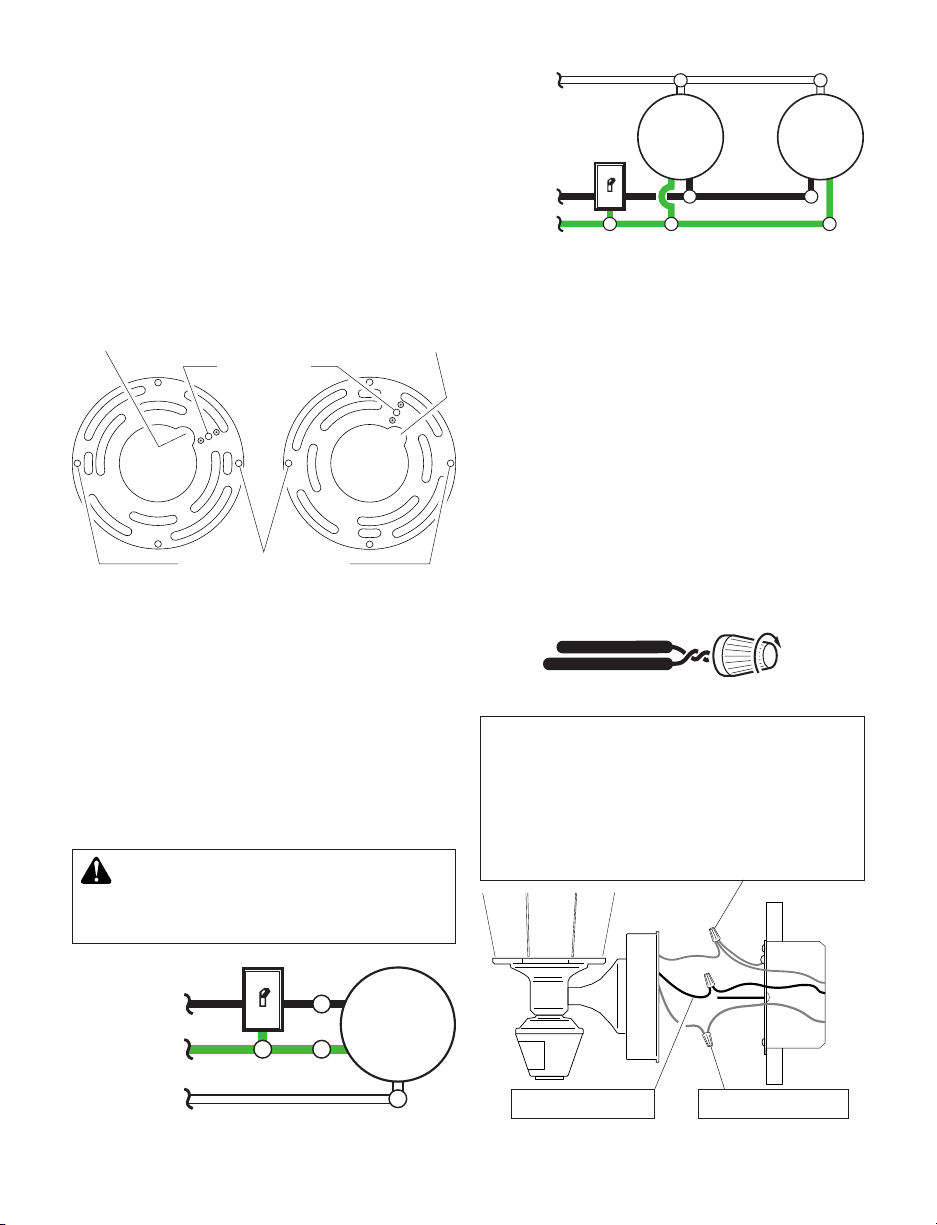

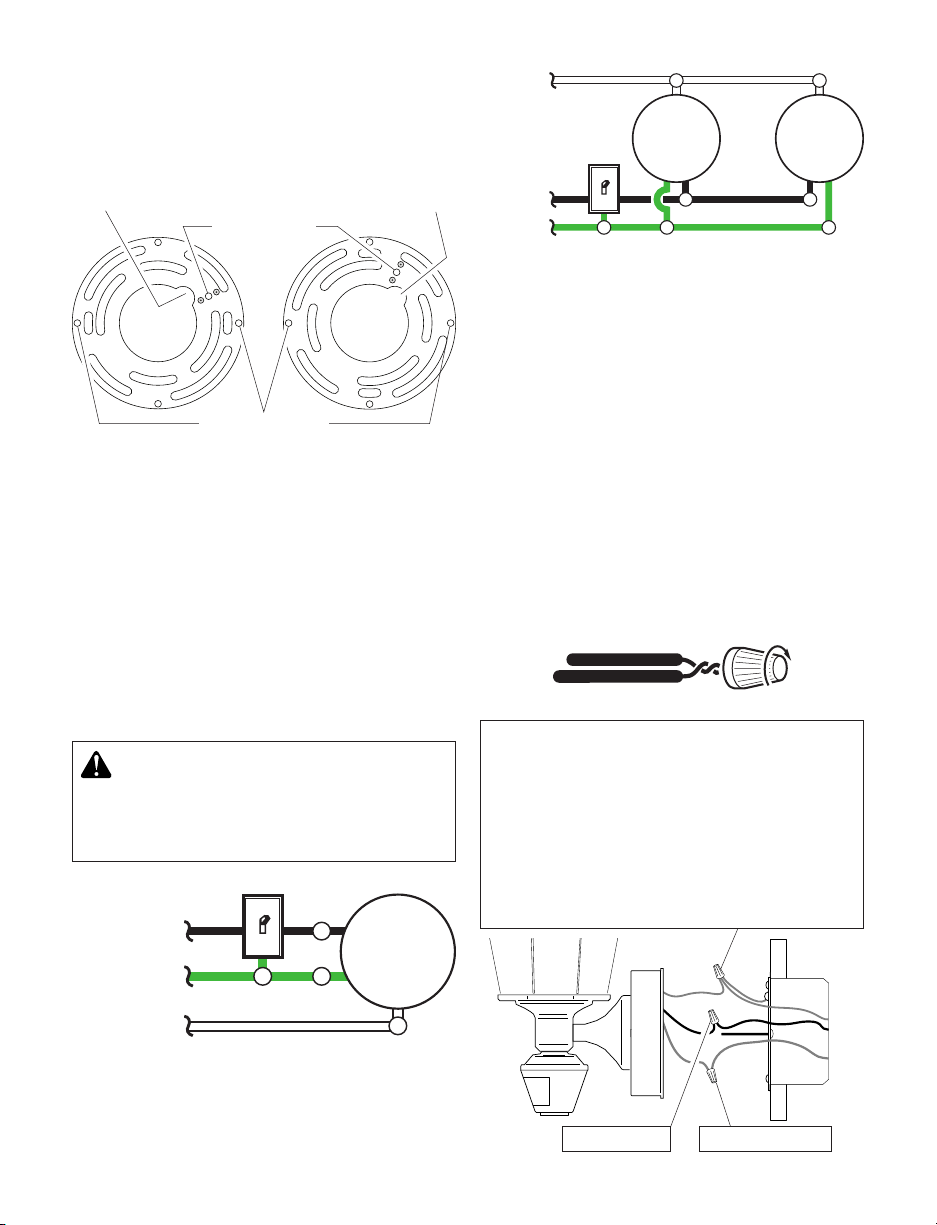

WIRING

Note: All wiring should be run in accordance
with the National Electrical Code through
conduit or another acceptable means.

Contact a qualified electrician if there is
any question as to the suitability of the
system.

CAUTION: DO NOT connect the RED
wire unless you want to control other
lights from the motion sensor.

Black

Green

or Bare

White

Light

Fixture

Connect the fixture wires to the wires in the
junction box. Twist the wires together and
secure with wire connectors.

Recommended Grounding Method

Use a green ground “pigtail” (not provided) and
twist one end together with the bare fixture wire
and the box ground wire. Secure with a wire
connector. Secure the other end of the “pigtail”
with the GND screw on the mounting plate.

Black to black

White to white

595-5530-13

One Motion Light

3

OPTIONAL WIRING

This fixture is provided with a sensor rated for 500 Watts. Since the fixture wattage is less
than 500 watts, then additional lighting load can be controlled. For example, if the fixture is
rated for 100 watts, then 400 watts of additional lighting load can be controlled.

When determining what a fixture is rated for, do not simply look at the rating on the lamp in
the fixture. Look at the marking which specifies the maximum lamp wattage for which the
fixture is suitable.

Once you have selected the fixtures to be connected and determined their maximum ratings,
add these ratings up. For instance, if you have 3 fixtures rated 100 Watts, 150 Watts, and
75 Watts respectively, you have a total load of 325 Watts.

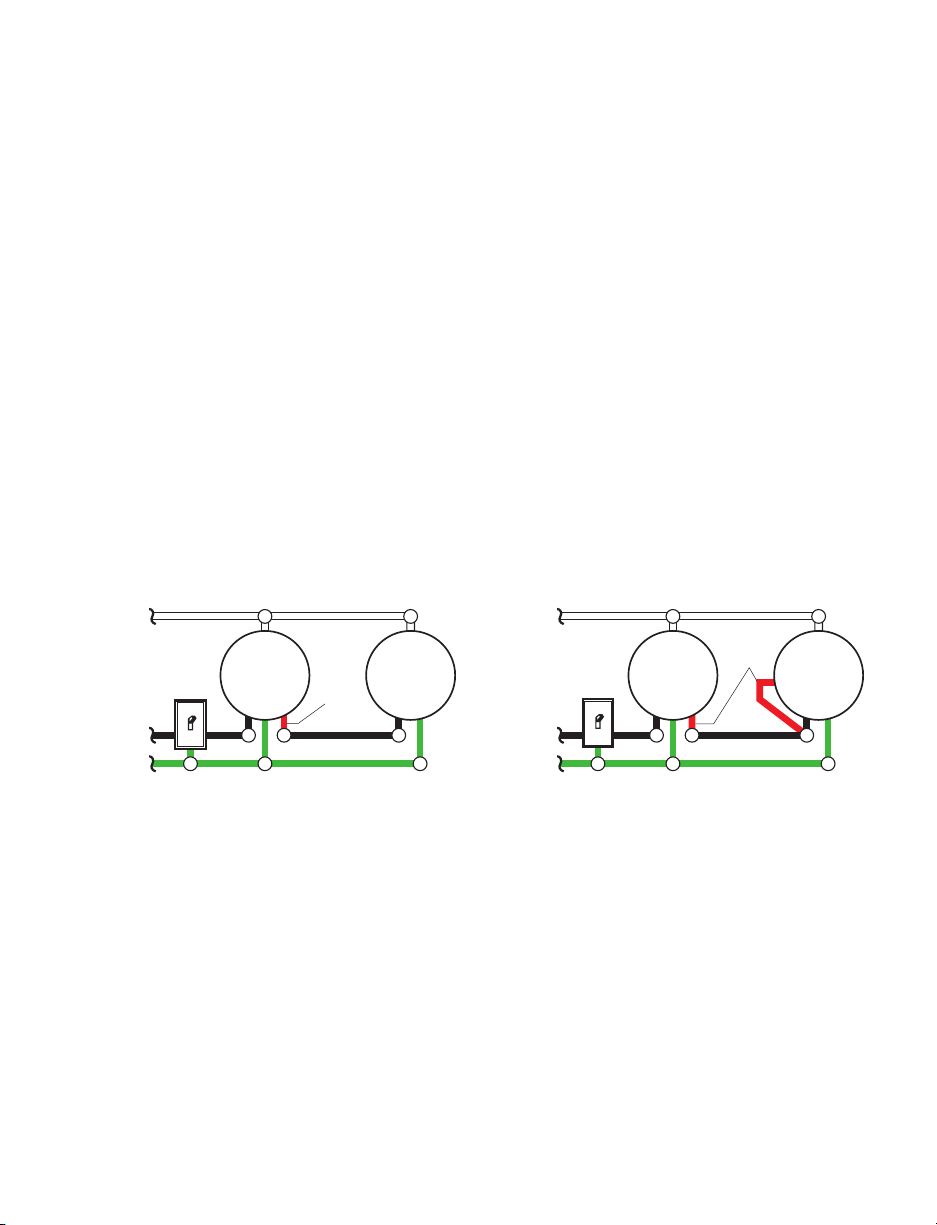

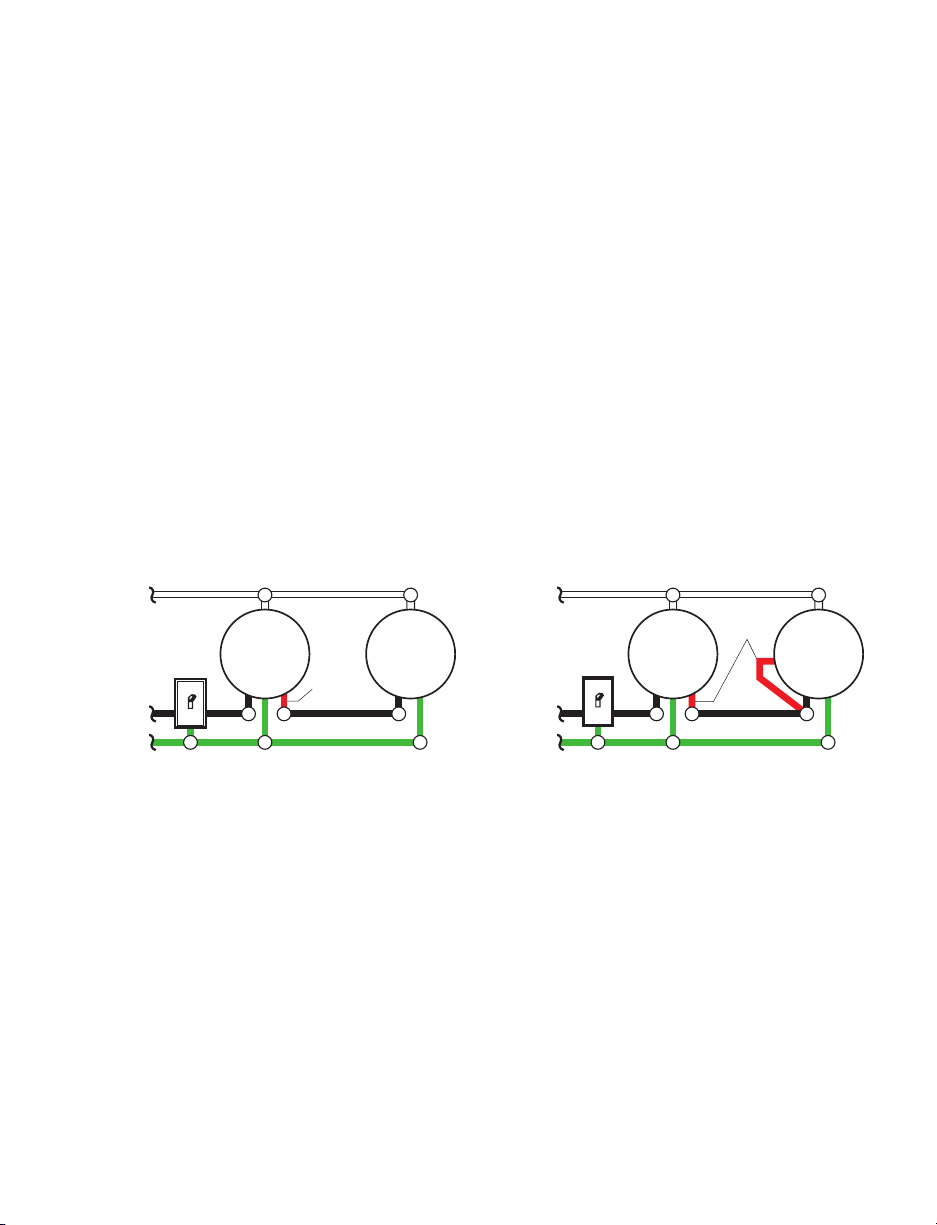

Wiring Diagram 1 – When wiring to control a standard light fixture: Strip the motion sensor’s
red wire and connect to the standard light’s black wire. Connect all white wires together.
Total fixture ratings must not exceed 500 Watts (4.1 A).

Wiring Diagram 2 – When wiring to control another motion sensing light fixture (Master /
Slave): Strip the red wire in both light fixtures. Connect the red wire of the controlling (master)
fixture to the red and black wires of the controlled (slave) fixture. Connect all white wires
together. Total fixture ratings must not exceed 500 Watts (4.1 A).

Master Slave

Light

Fixture

Wiring Diagram 2

Red

Light

Fixture

White

Black

Green

or Bare

Light

Fixture

Wiring Diagram 1

(Standard)

White

Light

Fixture

Red

Black

Green

or Bare

It is also possible to wire two motion lights so that either fixture will turn on both lights at the
same time (dual master system). It is recommended that only people with plenty of electrical
experience attempt this configuration. Please call our customer service number (1-800-858­8501 - English speaking only) before attempting this wiring. If the dual master wiring is not

done correctly, it can destroy both motion sensing fixtures and void your warranty.

4

595-5530-13

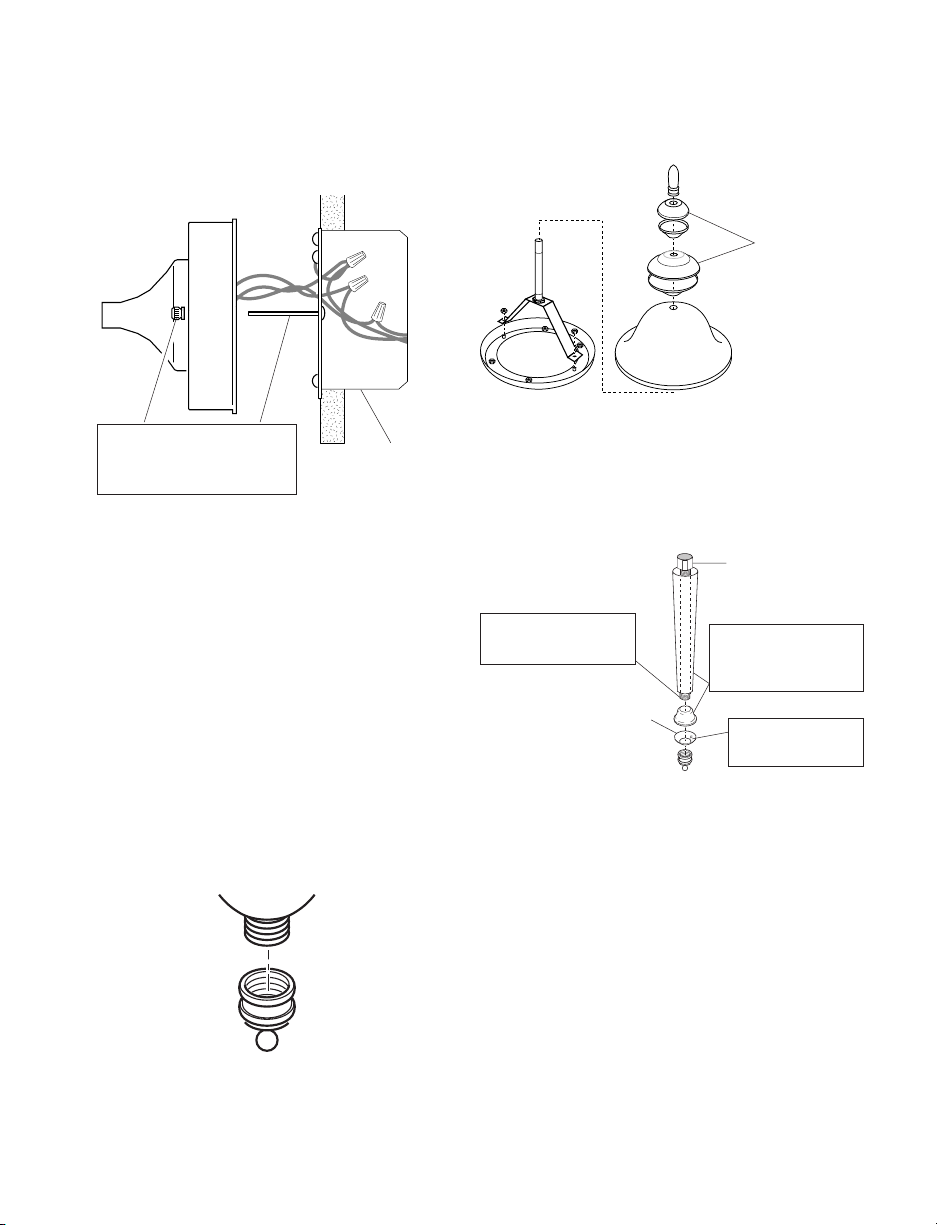

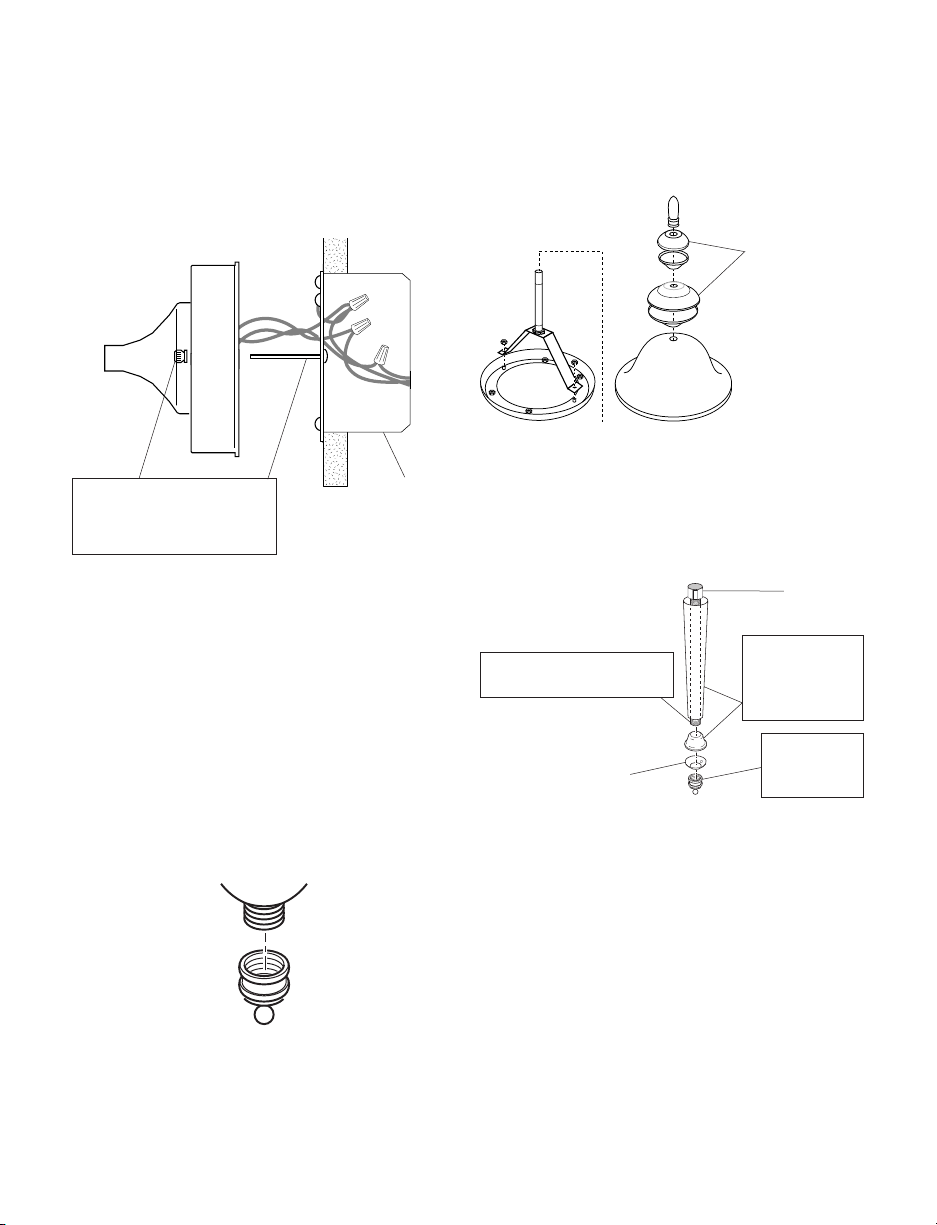

COMPLETE THE INSTALLATION

❒ Stuff the wires into the junction box. Make

sure the wires from the fixture go through
the wire path, and no wires get pinched.

Slide the fixture onto the

mounting screws and

tighten nuts.

Junction

Box

❒ Caulk fixture mounting surface with

silicone weather sealant.

❒ Install light bulb. See fixture markings for

proper bulb type and wattage.

❒ If so equipped, install the fixture top. Secure

with decorative screws.

❒ If you will not be installing the optional tail

assembly, install the decorative nut onto
the bottom of the fixture now.

4162 Top Assembly

Larger piece

on top

Optional Assembly

❒ If so equipped, you may install the decora-

tive tail as shown below.

Hex nut

1. Screw in

extension bar.

Bottom trim piece

has drain hole

2. Add tail piece

and trim.

3. Install

decorative nut.

595-5530-13

5

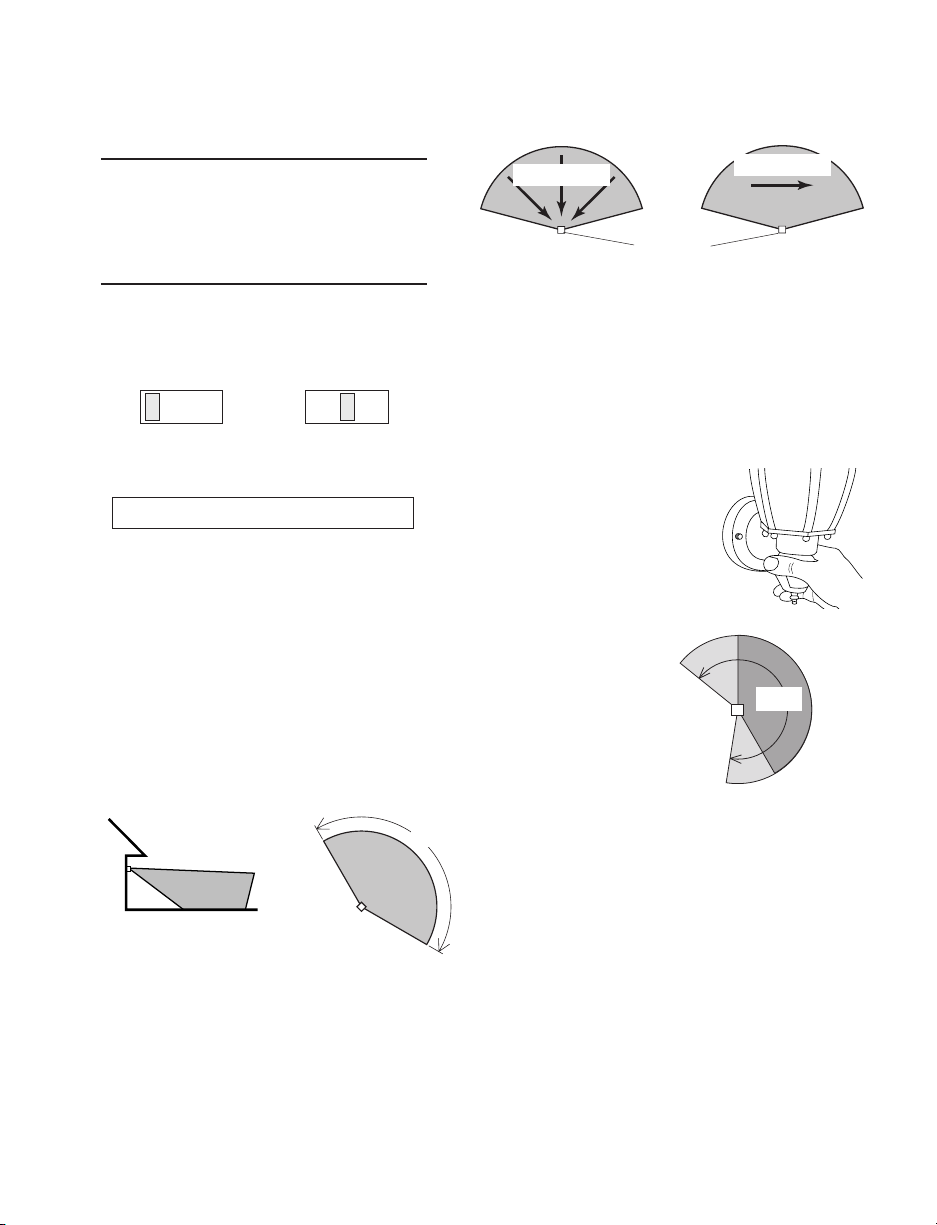

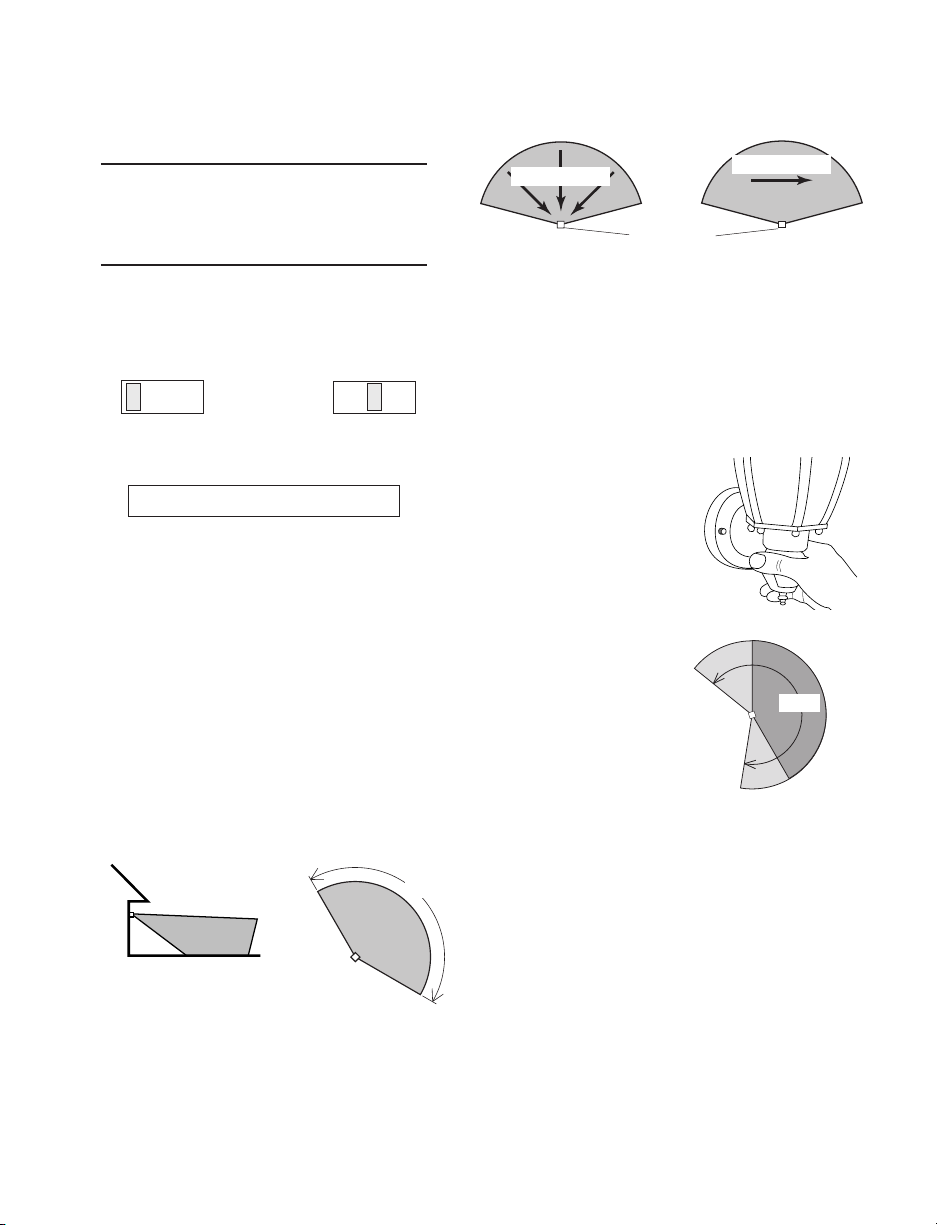

TESTING

❒ Turn on the circuit breaker and light

switch.

The detector is less sensitive to motion di­rectly towards it and more sensitive to across
motion.

Note: Sensor has a 1 1/2 minute warm up pe-

riod before it will detect motion. When
first turned on wait 1 1/2 minutes.

❒ Set SENSITIVITY to mid position and

ON-TIME to TEST position.

TEST 1 5 10 MIN

ON-TIME

LO - M - HI

SENSITIVITY

Avoid aiming the control at:

• Pools of water or objects that change
temperature rapidly, such as heating vents
and air conditioners. These heat sources
could cause false triggering.

• Areas where pets or traffic may trigger
the control.

• Nearby large, light-colored objects reflect-
ing daylight may trigger the shut-off feature.
Do not point other lights at the sensor.

150°

6 ft.

(1.8 m)

30 ft.

(9.1m)

Maximum Range Maximum
Coverage Angle

Motion

Sensor

Motion

Least Sensitive Most Sensitive

❒ Walk through the coverage area noting

where you are when the lights turn on.
Move the sensor head left or right to
change the coverage area.

Note: Grasp the sensor
only as shown and turn
the entire sensor. Any

other method may
damage the sensor.
Do not force it past
the stops.

240°

❒ Set the SENSITIVITY as needed. Too much

sensitivity may increase false triggering.

❒ Set the amount of TIME you want the light

to stay on after motion is detected (1, 5,
or 10 minutes).

Sensor Aiming

Adjustment Angle

6

595-5530-13

SPECIFICATIONS

Range . . . . . . . . . . . Up to 30 ft. (9.1 m)

[varies with surrounding

temperature]

Sensing Angle . . . . . Up to 150°

Electrical Load . . . . . See rating on fixture

for maximum wattage
Sensor Capacity . . . Up to 500 Watts (4.1 A.)

Maximum Tungsten

Incandescent
Power Requirements 120 VAC, 60 Hz
Operating Modes . . . TEST, AUTO, and

MANUAL MODE

Time Delay . . . . . . . 1, 5, 10 minutes

HeathCo LLC reserves the right to discontinue
products and to change specifications at
any time without incurring any obligation
to incorporate new features in products
previously sold.

TROUBLESHOOTING GUIDE

SYMPTOM
Light will not

come on.

Light comes on
in daylight.

Light comes on
for no apparent
reason.

POSSIBLE CAUSE

1. Light switch is turned off.

2. Bulb is loose or burned out.

3. Fuse is blown or circuit breaker
is turned off.

4. Daylight turn-off is in effect
(recheck after dark).

5. Incorrect circuit wiring, if this
is a new installation.

6. Re-aim the sensor to cover
desired area.

1. Light control may be installed
in a relatively dark location.

2. Light control is in Test.

control switch to an ON-TIME
position.)

1. Light control may be sensing
small animals or automobile
traffic (re-aim sensor).

2. Sensitivity is set too high.

(Reduce sensitivity.)

(Set

SYMPTOM
Light stays on

continuously.

Light flashes
on and off.

POSSIBLE CAUSE

1. The sensor is pointed toward
a heat source like an air vent,
dryer vent, or brightly-painted
heat-reflective surface. (Re-aim

sensor.)

2. Light control is in Manual Mode.

(Switch to Auto.)

3. Sensitivity is set too high.

(Reduce sensitivity.)

1. Heat being reflected from other
objects may be affecting the
sensor. (Re-aim sensor.)

2. Light control is in the Test
mode an d warming up

(flashing is normal under these
conditions).

595-5530-13

7

TECHNICAL SERVICE

Please call 1-800-858-8501 (English speaking only) for assistance before returning

product to store.

If you experience a problem, follow this guide. You may also want to visit our Web site at:
www.hzsupport.com. If the problem persists, call* for assistance at 1-800-858-8501 (English
speaking only), 7:30 AM to 4:30 PM CST (M-F). You may also write* to:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service

* If contacting Technical Service, please have the following information available: Model
Number, Date of Purchase, and Place of Purchase.

No Service Parts Available for this Product

FIVE YEAR LIMITED WARRANTY

This is a “Limited Warranty” which gives you specific legal rights. You may also have other rights
which vary from state to state or province to province.
For a period of five years from the date of purchase, any malfunction caused by factory defective
parts or workmanship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence,
light bulbs, batteries, and other expendable items are not covered by this warranty. Unauthorized
service or modification of the product or of any furnished component will void this warranty in its
entirety. This warranty does not include reimbursement for inconvenience, installation, setup time,
loss of use, unauthorized service, or return shipping charges.
This warranty covers only HeathCo LLC assembled products and is not extended to other equip­ment and components that a customer uses in conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR
IMPLIED, INCLUDING ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT
ABILITY OR THAT THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE,
AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUEN­TIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND
THERE SHALL BE NO LIABILITY ON THE PART OF HEATHCO LLC FOR ANY SPECIAL, IN­DIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO
ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states
or provinces do not allow the exclusion or limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you. Please keep your dated sales receipt, it
is required for all warranty requests.

8

595-5530-13

Lámparas tipo cochero
con detector de
movimiento

Características

• La luz se prende cuando se detecta movi­miento.

• Apaga la luz automáticamente.

• La fotocélula mantiene la luz apagada
durante las horas del día.

Este paquete contiene:

Requisitos

• El control de luz requiere 120 VCA.

• Para usar el Sobrecontrol Manual, conecte
el control con un interruptor.

• Algunos códigos requieren instalación

por un electricista calificado.

FUNCIONAMIENTO

Modalidad: A tiempo: Trabaja: Día Noche

Prueba
Autom.
Manual

*Se pone en Automático al amanecer.

NOTA: Cuando lo prenda por primera vez

espere 1 1/2 minutos para que el circuito
se claibre.

Ponga el interruptor de
tiempo (ON-TIME), al fon­do del detector, en la posi­ción de prueba (TEST).

5 seg. x x

1, 5 ó 10 min. x

Hasta el

amanecer*

PRUEBA

ON-TIME

TEST 1 5 10 MIN

x

AUTOMATICO

ON-TIME

TEST 1 5 10 MIN

Luz de Carruaje

Tornillos del aparato y

conectores de alambre

o Farol o Luz de Coche

Ponga el interruptor de tiem­po (ON-TIME) en la posición
de 1, 5 ó 10 minutos.

MODO MANUAL

El modo manual funciona sólo
por la noche porque la luz del

* El modelo 4162 incluye

piezas adicionales para el

ensamble superior.

Montaje del Cabo
(Farol y Carruaje)*

día pone al detector en modo
AUTOMATICO.

Apague el interruptor por un
segundo y vuélvalo a prender.

El modo manual funciona sólo
cuando el interruptor de tiempo

1 segundo

APAGADO

luego...

(ON-TIME) está en la posición
de 1, 5 ó 10 minutos.

595-5530-13

© 2007 HeathCo LLC 595-5530-13 S

9

9

...préndalo.

PRUEBA

AUTOM.

MODO

MANUAL

Resumen de las modalidades del

interruptor

Mueva el interruptor de

tiempo (ON-TIME) a 1, 5 ó

10 minutos

Paso del alambre

Apague el interruptor

por un segundo y

préndalo de nuevo*

* Si se confunde mientras cambia de fases,

apague la electricidad por un minuto y
préndala de nuevo. Después del tiempo
de calibración el control estará en fase
AUTO(MATICA).

INSTALACION

Para un mejor funcionamiento, instale el
aparato a casi 1.8 m del suelo.

ADVERTENCIA: Desconecte la ener-

gía en el disyuntor.

1. Quite las

dos tuercas.

2. Quite la placa

de montaje.

Tornillos del

aparato

4. Atornille la placa de montaje

a la caja de empalme.

Este aparato viene con un soporte de mon­taje universal. Está pre-ensamblado en el
aparato para acomodarse a la mayoría de
las aplicaciones de cajas de empalme.

Sin embargo, si las ranuras de la placa de
montaje no se alinean con los agujeros del
tornillo de la caja de empalme:

1. Quite de la placa de montaje los tornillos

de montaje del aparato. Nota: No quite
el tornillo de a tierra.

2. Fije el cable “flexible” al tornillo de a tie-

rra de la placa de montaje (Vea Método
recomendado de conexión a tierra para
más información).

3. Voltee la placa de montaje

3. Ajuste los tornillos tan

sólo con los dedos.

10

595-5530-13

4.

Voltee la placa de montaje de modo que
el agujero de paso del alambre esté en la
parte derecha superior. Nota: El agujero
de paso del alambre en la placa de mon­taje debe estar ubicado como se muestra
abajo para que los alambres de la parte
de atrás del aparato puedan pasar.

5. Reinstale los tornillos de montaje del
aparato y fije la placa de montaje a la
caja de empalme como se muestra.

Paso del alambre Paso del alambre

Tornillo de

tierra

Tornillos del aparato

Como se enviaron Placa volteada
y girada

Blanco

Aparato

de Luz

Negro

Verde o

Desnudo

Luz de dos movimientos

Aparato

de Luz

❒ Tuerza los cables de la caja de empalme

con los cables del aparato, como se
muestra abajo. Asegúrelos con conectores
de cables. Si tiene una caja de empalme
de metal, no necesita el “cable flexible”.
Si no está seguro del método de conexión
a tierra, consulte con el código local de
construcción.

Conecte los alambres del aparato a los
alambres de la caja de empalme. Tuerza
juntos los alambres y asegúrelos con
conectores de alambre.

CABLEADO

Nota: Todo el cableado debe realizarse de
acuerdo con el Código Eléctrico Nacional
usando tubería ó algún otro medio aceptable.

Póngase en contacto con un electricista
calificado si tiene alguna pregunta
referente a la aptitud del sistema.

CUIDADO: NO conecte el cable ROJO
excepto que desee controlar otras luces
desde el detector de movimiento.

Negro

Verde o

Desnudo

Blanco

Luz de un movimiento

595-5530-13

Aparato

de Luz

Método recomendado de conexión a tierra

Use un “cable flexible” verde de tierra (no pro­visto) y tuerza un extremo con el cable desnudo
del aparato y con el cable de a tierra de la caja.
Asegúrelos con un conector de cables. Asegure
el otro extremo del “cable flexible” con el tornillo
de a tierra de la placa de montaje.

Negro a negro

11

Blanco a blanco

CONEXION ALTERNA

Este aparato viene con un detector con una potencia de 500 Vatios. Puesto que el voltaje
del aparato es menos de 500 vatios, entonces se puede controlar una carga adicional de
alumbrado. Por ejemplo, si el aparato está clasificado para 100 vatios, entonces se pueden
controlar 400 vatios de carga adicional de alumbrado.

Cuando desee determinar la clasificación de un aparato no vea tan sólo la potencia de la
lámpara. Mire la indicación que especifique el voltaje máximo de la lámpara que el aparato
puede aceptar.

Una vez que ha escogido los aparatos que se conectarán y ha determinado sus máximas
potencias, súmelas. Por ejemplo, si tiene 3 aparatos de 100 , 150 y 75 Vatios respectivamente,
usted tendrá un total de 325 Vatios.

Diagrama de Cableado 1 – Cuando prepare una conexión para controlar un aparato de luz
estándar: Pele el alambre rojo del detector de movimiento y conéctelo al alambre negro de
la luz estándar. Conecte todos los alambres blancos. La capacidad total no debe exceder
los 500 Vatios (4.1 A).

Diagrama de Cableado 2 – Cuando prepare una conexión para controlar otro aparato de
luz detector de movimiento (Maestra / Esclava): Pele el alambre rojo en ambos aparatos de
luz. Conecte el alambre rojo del aparato controlador (maestro) a los alambres rojo y negro
del aparato controlado (esclavo). Conecte todos los alambres blancos. La capacidad total
no debe exceder los 500 Vatios (4.1 A).

Blanco

Negro

Verde o

Desnudo

Aparato

de Luz

Diagrama de Cableado 1

Rojo

(Estándar)

Blanco

Aparato

de Luz

Negro

Verde o

Desnudo

Diagrama de Cableado 2

Maestra Esclava

Aparato

de Luz

Rojo

Aparato

de Luz

Es también posible conectar dos luces detectoras de movimiento de manera que cada aparato
prenda ambas luces al mismo tiempo (sistema de doble maestro). Se recomienda que sólo
personas con amplios conocimientos de electricidad conecten este tipo de configuración.
Por favor comuníquese con nuestro departamento de asistencia al cliente (1-800-858-8501

- sólo para hablar en inglés) antes hacer este tipo de conexión. La conexión inadecuada

del cableado de doble maestro podría dañar ambas luces de movimiento y anular la
garantía.

12

595-5530-13

COMPLETE LA INSTALACION

❒ Meta los cables en la caja de empalme.

Asegúrese que los cables del aparato
pasen por el paso para los cables y que
no estén pinchados.

Deslice al apartato sobre
los tornillos de montaje y

ajuste las tuercas.

la caja de

empalme

❒ Calafatee el aparato y la superficie de

montaje con un sellador de silicona contra

la intemperie.

❒ Instale la bombilla. Vea las marcaciones

en el aparato para el tipo y vataje correcto
de la bombilla.

❒ Si el aparato lo tiene, instale la parte de ar-

riba. Asegúrela con tornillos decorativos.

❒ Si no va a instalar el conjunto del cabo

opcional, ponga ahora la tuerca decorativa
en la parte de abajo del aparato.

Ensamble superior del

modelo 4162

La pieza más

grande debe

estar arriba

Montaje Opcional

❒ Si lo tiene, usted puede instalar la cola

decorativa como se muestra abajo.

Tuerca

hexagonal

1. Atornille la barra y la

tuerca de extensión.

La pieza inferior de

adorno tiene un agujero

de desagüe.

2. Ponga

la pieza de

extensión y el

adorno.

3. Ponga la

tuerca

decorativa.

595-5530-13

13

PRUEBA

❒ Prenda el cortacircuitos y el interruptor

de luz.

Nota: El detector tiene un período de cerca

❒ Fije el interruptor SENSITIVITY a la

posición media y el de ON-TIME a la
posición de TEST.

• Objetos que cambien rápidamente de tem-

peratura tales como ductos de calefacción
y acondicionadores de aire. Estas fuentes
de calor pueden causar falsas alarmas.

• Areas donde animales domésticos o el
tráfico puedan activar el control.

• Los objetos grandes cercanos y de
colores resplandecientes que reflejan la
luz del día pueden hacer que el detector
se apague. No apunte otras luces hacia el
detector.

1

/2 minutos de calentamiento antes

de 1
de detectar movimiento. Cuando lo
prenda por primera vez, espere 1 1/2
minutos.

TEST 1 5 10 MIN

ON-TIME

LO - M - HI

SENSITIVITY

Evite apuntar el control hacia:

El detector es menos sensible al movimiento
que se dirige directamente hacia él.

Movimiento

Detector

Movimiento

Lo menos sensible Lo más sensible

❒ Camine por el área de protección dándose

cuenta dónde está cuando la luz se pren­de. Mueva la cabeza del detector hacia la
izquierda o derecha para cambiar el área
de protección.

Nota: Agarre sólo el de­tector, como se muestra,
y gire todo el detector.

Cualquier otro método
puede dañarlo. No lo for­ce más allá de los puntos
de parada.

Angulo de Ajuste

de Puntería del

Detector

240°

150°

1.8 m

9.1m

Alcance Máximo Angulo de
Cobertura Máxima

❒ Fije la sensibilidad (SENS) como necesite.

Demasiada sensibilidad puede aumentar
las falsas alarmas.

❒ Fije el período de tiempo (ON-TIME) que

la luz debe quedarse prendida después de
detectar movimiento (1, 5 ó 10 minutos).

14

595-5530-13

ESPECIFICACIONES

Alcance . . . . . . . . . . . Hasta 9.1 m. (varía

con la temperatura

del medio ambiente).
Angulo de detección . Hasta 150°

Carga Eléctrica . . . . . Vea el número máxi-

mo de vatios en los

valores nominales del

artefacto
Capacidad del

Detector . . . . . . . . . . . Hasta un máximo de

500 Vatios (4.1 A.) de

tungsteno incandes-

cente
Requisitos de

Energía . . . . . . . . . . . 120 VCA, 60 Hz

GUIA DE INVESTIGACION DE AVERIAS

SINTOMA
La luz no

se encien­de.

La luz se
prende
durante el
día.

POSIBLE CAUSA

1. El interruptor de luz está apagado.

2. El faro está flojo o fundido.

3. El fusible está quemado o el cor
tacircuitos está apagado.

4.

La desconexión de luz del día está en
efecto. (Compruébelo al anochecer).

5. Alambrado incorrecto, si ésta es
una nueva instalación.

6. Apunte de nuevo el detector para
cubrir las áreas deseadas.

1. El control de luz puede estar ins­talado en un lugar relativamente
oscuro.

2. El control de luz está en fase de
Prueba. (Fije el interruptor del con-
trol a la posición de TIEMPO).

-

Fases de

Operación . . . . . . . . . PRUEB A , AUTO-

MATICO y MODO
MANUAL

Retardo de Tiempo . . 1, 5, 10 minutos
HeathCo LLC se reserva el derecho de

descontinuar productos y de cambiar espe­cificaciones a cualquier momento sin incurrir
en ninguna obligación de tener que incorpo­rar nuevas características en los productos
vendidos con anterioridad.

SINTOMA
La luz se

prende sin
ninguna
razón apa­rente.

La luz se
queda
prendida
continua­mente.

La luz se
prende y
se apaga.

POSIBLE CAUSA

1. El control de luz puede estar
detectando animales pequeños o
el trásito de automóviles. (Reposi-
cione el detector).

2. La Sensibilidad es demasiado alta.
(Reduzca la sensibilidad).

1. El control de luz está apuntando
hacia una fuente de calor tal como
un conducto de aire, de secadora
o hacia una superficie con pintura
brillante y que refleja el calor.
(Reposicione el detector).

2. El control de luz está en fase
Manual (Cámbiela a Auto).

3. La Sensibilidad es demasiado alta.
(Reduzca la sensibilidad).

1.

El calor que se refleja de otros
objetos pueden estar afectando al
detector. (Reposicione el detector).

2. El control de luz está en fase
de Prueba y calentándose (El

prenderse y apagarse es normal
bajo estas condiciones. Apague
el Aumento).

595-5530-13

15

SERVICIO TÉCNICO

Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda

antes de devolver el producto a la tienda.

Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web:
www.hzsupport.com. Si el problema continúa, llame al 1-800-858-8501 (sólo para ha­blar en inglés), de 7:30 AM a 4:30 PM CST (L-V). Usted puede también escribir a:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Servicio Técnic)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de
Modelo, Fecha de compra y Lugar de compra.

No hay piezas de servicio disponibles para este producto.

GARANTÍA LIMITADA A 5 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos. Usted puede
también tener otros derechos que varían de estado a estado o de provincia a provincia.
Por un período de 5 años desde la fecha de compra, cualquier mal funcionamiento ocasionado
por partes defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia,
bombillas, baterías, u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no
autorizados o modificaciones del producto o de cualquier componente que se provee invalidarán
esta garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación,
tiempo de instalación, perdida de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a
otros equipos o componentes que el consumidor usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESA­DAS O SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN
O CONDICIÓN DE COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA
CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE
TODOS LOS DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y
NO HABRÁ RESPONSABILIDAD POR PARTE DE HEATHCO LLC POR CUALQUIER DAÑO
ESPECIAL, INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS
A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos
estados o provincias no permiten la exclusión o limitación de daños incidentales o consecuentes,
de modo que la limitación o exclusión arriba indicada puede que no se aplique a Ud. Por favor
guarde su recibo de venta fechado; se lo requiere para cualquier solicitud de garantía.

16

595-5530-13

Lanterne à détecteur de
mouvement

Caractéristiques

• Allume l’éclairage lorsqu’un mouvement
est détecté.

• Éteint automatiquement l’éclairage.

• Photocellule qui maintient l’éclairage éteint
pendant la période de lumière du jour.

FONCTIONNEMENT

Mode : Temps en circuit : En fonction :

jour nuit

Essai
Auto
Manuel

* Revient au mode automatique au lever du soleil.

Note: Après mise en circuit, attendre enfiron

1 1/2 minute pour que l’étalonnage du cir­cuit soit complété.

Amener en position d’essai
(TEST) l’interrupteur de
temps en circuit (ON-TIME)
du bas du détecteur.

5 secondes x x

1, 5, ou 10 min. x

au choix, amanecer* x

ESSAI

ON-TIME

TEST 1 5 10 MIN

Cet emballage contient:

Amener l’interrupteur de

AUTOMATIQUE

ON-TIME

temps en circuit (ON-TIME)

Lanterne

ou lanterne ou lanterne de

à la position correspondant
à 1, 5 ou 10 minutes.

PRIORITÉ MANUELLE

TEST 1 5 10 MIN

de voiture carrosse

Le mode manuel ne fonc-

Plaque de montage
avec vis et serre-fils

*Le modèle 4162 comprend

des pièces additionnelles

d’ensemble supérieur.

Ensemble de queue décorative

(Lanterne et lanterne de carrosse)*

Exigences

• La commande d'éclairage nécessite une

tionne que la nuit parce que
la lumière du jour remet le
capteur en mode AUTO.

Mettre l’interrupteur hors circuit
pendant une seconde, plus en
circuit pour alterner entre les
modes AUTO et MANUEL.

Le mode manuel ne fonction­ne que lorsque l’interrupteur
ON-TIME est aux positions
1, 5 ou 10.

hors circuit

pendant 1 se-

conde, puis ...

... à nouveau

en circuit

alimentation 120 volts c.a.

• Si vous désirez utiliser la priorité manuelle,
la commande doit être branchée à un in­terrupteur.

• Certains codes de bâtiment locaux peu-

vent exiger que l’installation soit faite
par un électricien qualifié.

595-5530-13

© 2007 HeathCo LLC 595-5530-13 F

17

PRIORITÉ MANUELLE

AUTO

TEST

Résumé du mode de commutation

Placer l’interrupteur ON-

TIME à 1, 5 ou 10 minutes

Mettre l’interrupteur
hors circuit pendant

une seconde, puis le

remettre en circuit

* Si vous ne savez plus dans quel mode
se trouve l’appareil, couper l’alimentation
pendant une minute puis la rétablir. Après le
temps d’étalonnage, la commande reviendra
au mode AUTO.

INSTALLATION

Pour un rendement optimal, montez le lumi­naire à environ 1,8 m au-dessus du sol.

MISE EN GARDE : Coupez l’alimen-

tation au disjoncteur ou au fusible.

1. Enlever les

deux écrous.

3. Resserrez les vis avec les doigts.

2. Enlever la plaque

de montage.

Passage des fils

Vis de la boîte

de jonction

4. Fixer la plaque de montage

à la boîte de jonction.

Ce luminaire vous est fourni avec un support
universel; déjà fixé au luminaire, ce support
convient à la majorité des boîtes de raccor­dement électrique.

Toutefois, si les rainures de la plaque de
montage ne correspondent pas aux trous
des vis de la boîte :

1. Retirez les vis de fixation au luminaire de
la plaque de montage. Note : Ne retirez
pas la vis de mise à la terre.

2. Fixez la « rallonge » du fil de terre à la
vise de mise à la terre de la plaque de
montage (consultez la section Méthode
de mise à la terre recommandée pour
plus de détails).

3. Retournez la plaque de montage.

4. Faites tourner la plaque de montage de
sorte que l’orifice de passage des fils se
trouve dans le coin supérieur droit. Note :
L’orifice de passage des fils de la plaque
de montage doit être placé comme illustré
ci-dessous pour permettre le passage
des fils à l’arrière du luminaire.

18

595-5530-13

5. Remettez en place les vis de fixation au
luminaire et la vis de mise à la terre, puis
fixez la plaque de montage à la boîte de
raccordement, comme illustré.

Blanc

LuminaireLuminaire

Passage des fils Passage des fils

Vis de mise

à la terre

Vis de fixation

au luminaire

Tel qu’expédié Plaque retournée,
après rotation

CÂBLAGE

Tous les fils doivent être installés

Note :

dans un conduit ou un autre dispositif ac­ceptable, conformément au Code national
de l’électricité. Contactez un électricien

qualifié pour toute question relative à la
pertinence de l’installation.

AVERTISSEMENT: NE PAS raccor­der le fil ROUGE à moins que vous ne
vouliez commander d’autres luminaires
au moyen du détecteur de mouvement.

Noir

Luminaire

Vert ou

dénudé

Blanc

Noir

Vert ou

dénudé

Deux lanternes à détecteur de mouvement

❒ Torsadez ensemble les fils de la boîte

de jonction et ceux du luminaire comme
indiqué ci-dessous. Utilisez des serre-fils.
Si la boîte de jonction est en métal, vous
pourriez nécessiter une «queue de co­chon» verte. Si vous avez des doutes sur
la méthode de mise à la terre, consultez
votre code du bâtiment.

Branchez les fils du luminaire aux fils dans
la boîte de raccordement. Torsadez ces fils
ensemble, puis ajoutez-y un connecteur de
fils.

Méthode de mise à la terre recommandée

Utilisez une «queue de cochon» verte (non
fournie) et torsadez-en une extrémité avec
le fil nu du luminaire et le fil de terre de la
boîte de jonction. Utilisez un serre-fils. Fixez
l'autre extrémité de la «queue de cochon»
avec la vis de terre (GND) sur la plaque
de montage.

Une lanterne à détecteur de mouvement

595-5530-13

Noir à noir Blanc à blanc

19

CÂBLAGE FACULTATIF

Ce luminaire est pourvu d'un capteur de 500 W. Comme la puissance du luminaire est in­férieure à 500 W, il est possible de contrôler une puissance d’éclairage supplémentaire. Par
exemple, si le luminaire a une puissance de 100 W, il est alors possible de contrôler 400 W
supplémentaires d’éclairage.
Lorsque vous déterminez l'intensité que peut supporter un luminaire, ne vous contentez
pas de simplement lire l'intensité indiquée sur l'ampoule. Recherchez l'étiquette indiquant
le wattage d'ampoule maximal de l'appareil.
Une fois que vous avez choisi les luminaires à raccorder et déterminé leur intensité maximale
respective, additionnez les intensités. Par exemple, si vous avex 3 appareils dont l'intensité
est 100 Watts, 150 Watts et 75 Watts respectivement, la charge totale est 325 Watts.
Diagramme de câblage 1 – Câblage d’un luminaire standard : Dénudez le fil rouge du
détecteur de mouvement et raccordez-le au fil noir du luminaire standard. Branchez tous
les fils blancs ensemble. L'intensité maximale ne doit pas dépasser 500 Watts (4,1 A).
Diagramme de câblage 2 – Câblage d’un autre luminaire à détecteur de mouvement
(Maître / Satellite) : Dénudez le fil rouge des deux luminaires. Branchez le fil rouge du
luminaire de commande (maître) aux fils rouge et noir du luminaire commandé (satellite).
Branchez tous les fils blancs ensemble. L'intensité maximale ne doit pas dépasser 500
Watts (4,1 A).

Maître Satellite

Rouge

Luminaire Luminaire

Blanc

Noir

Vert ou

dénudé

Luminaire Luminaire

Rouge

Diagramme de câblage 1

(Standard)

Blanc

Noir

Vert ou

dénudé

Diagramme de câblage 2

Il est aussi possible de raccorder deux luminaires à détection de mouvement de sorte que
l’un ou l’autre des appareils allume simultanément les deux luminaires (double circuit maître).
Il est recommandé que seuls des gens possédant une grande expérience de l’électricité
tentent de réaliser cette configuration. Avant d’entreprendre ce type de câblage, veuillez
communiquer avec notre Service à la clientèle au 1 800 858-8501 (service en anglais seule­ment). Si le câblage d’une installation à deux luminaires principaux n’est pas exécuté

correctement, il pourrait entraîner la destruction des deux luminaires à détection de
mouvement et annuler votre garantie. Nous nous excusons de ne pas pouvoir répondre

à vos questions en français par téléphone.

20

595-5530-13

COMPLÉTEZ L'INSTALLATION

❒ S’assurer que les fils du luminaire suivent

le passage des fils et qu’aucun d’eux ne
soit pincé.

Glissez le luminaire sur

les vis de montage et

resserrez les vis.

Boîte de

jonction

❒ Calfeutrer la surface de montage du lu-

minaire avec un scellant silicone résistant

aux intempéries.

❒ Installez la lampe. Consultez l’étiquette

apposée sur le luminaire pour connaître
le type et la puissance de lampe appro­priés.

❒ Installer l’ensemble supérieur s’il y a lieu.

Fixer l’ensemble avec des vis décorati­ves.

❒ Si vous n'installez pas l'ensemble de queue

décorative optionnel, installez l'écrou dé­coratif au bas du luminaire maintenant.

Ensemble supérieur 4162

Plus grande

pièce sur le

dessus

Ensemble facultatif

❒ S’il y a lieu, installer la queue décorative

comme illustré ci-dessous.

Écrou hexagonal

1. Visser la tige de

rallonge.

La pièce décorative
inférieure comporte

un orifice de drainage

2. Ajouter la

queue et l’élément

décoratif.

3. Installer

l'écrou décoratif.

595-5530-13

21

ESSAIS

❒ Mettre en circuit le disjoncteur et l’in-

terrupteur d’éclairage.

Note : Le capteur doit se réchauffer 1 1/2

minute avant de pouvoir détecter le mou­vement. Lorsque l’appareil est mis en
circuit, attendre 1 1/2 minute.

❒ Placez le commutateur SENSITIVITY en

position médiane et le commutateur ON­TIME à TEST.

TEST 1 5 10 MIN

ON-TIME

Éviter de pointer l’appareil:

• Sur des flaques d’eau ou des objets dont
la température change rapidement. Ces

sources peuvent causer des déclenche­ments intempestifs.

• Vers des zones où des animaux ou la
circulation risquent de déclencher l’ap­pareil.

• Sur des objets avoisinants de grande
dimension et de couleur claire. La ré­flexion pourrait déclencher la fonction de
mise hors circuit à la lumière du jour. Ne
pas pointer d’autres sources lumineuses
sur la commande d’éclairage.

1,8 m

9,1 m

LO - M - HI

SENSITIVITY

150°

Le détecteur est moins sensible au mouve­ment dans sa direction.

Mouvement

Détecteur

Mouvement

Le moins sensible Le plus sensible

❒ Marcher dans la zone de couverture et

noter à quel endroit l’éclairage se déclen­che. Déplacer la tête du détecteur vers la
gauche, le droit ou le côté pour modifier
la zone de couverture.

Note: Saisir le détecteur
seulement de la façon
indiquée et tourner tout
l’ensemble. Toute autre

façon de faire pourrait
endommager le détec­teur. Ne pas le forcer
au-delà des butées.

Angle de réglage

du détecteur

240°

❒ Régler la sensibilité (SENSITIVITY) selon

les besoins. Une trop grande sensibilité
pourrait causer des déclenchements in­tempestifs.

❒ Réglez, à votre goût, le TEMPS de fonc-

tionnement du luminaire après détection
du mouvement (1, 5 ou 10 minutes).

Portée maximale Angle de
couverture maximale

22

595-5530-13

FICHE TECHNIQUE

Portée . . . . . . . . . . . . Jusqu’à 9,1 m (varie

selon la température

environnante)
Angle de détection . . . Jusqu’à 150°
Charge électrique . . . Voir la capacité sur

l’appareil pour la puis-

sance maximum
Capacité du capteur .Jusqu’à 500 W (4,1 A)

maximum Tungstène

à incandescence

Courant requis . . . . . 120 V c.a., 60 Hz.

GUIDE DE DÉPANNAGE

SYMPTÔME
La lampe ne

s’allume pas.

La lampe
s’allume le
jour.

La lampe
s’allume
sans raison
apparente.

CAUSE POSSIBLE

1. L’interrupteur d’éclairage est en
position hors circuit.

2. L’ampoule au quartz est desser­rée ou grillée.

3. Le fusible du circuit a sauté ou le
disjoncteur est en position hors
circuit.

4. La fonction de mise hors circuit
à la lumière du jour est engagée.
(Revérifier quand il fait nuit).

5. Mauvais câblage, s’il s’agit d’une
nouvelle installation.

6. Mauvaise orientation. (Réorien-

ter le détecteur pour obtenir la
couverture désirée).

1. La commande d’éclairage est
installée dans un endroit relati­vement sombre.

2. La commande d’éclairage est
en mode essai. (Placer l’inter-

rupteur ON-TIME à 1, 5 ou 10
minutes.)

1. La commande d’éclairage peut
détecter de petits animaux, des
arbres agités par le vent ou la
circulation automobile. (Réorien-
ter le détecteur).

2. Le réglage de portée est trop
élevé. (Réduisez la portée).

Modes de

fonctionnement . . . . . Essai, automatique et

priorité manuelle

Minuterie . . . . . . . . . . 1, 5 ou 10 minutes

HeathCo LLC se réserve le doit d’abandonner
tout produit et d’en changer les spécifications,
en tout temps et sans contracter quelque
obligation que ce soit quant à l’incorporation
de nouvelles caractéristiques aux produits
déjà vendus.

SYMPTÔME
La lampe reste

allumées conti­nuellement.

La lampe cli­gnote.

CAUSE POSSIBLE

1. Le détecteur de la commande
d’éclairage pointe vers une
source de chaleur comme
un évent d’aération, un
évent de sécheuse ou une
surface peinte de couleur
vive réfléchissant la chaleur.
(Réorienter le détecteur).

2. La commande d’éclairage est
en mode Manuel (faites-la
passer au mode Auto).

3. Le réglage de portée est trop
élevé. (Réduisez la portée).

1.

La chaleur qui est réfléchie par
d’autres objets peut affecter la
commande d’éclairage. (Réo-
rienter le détecteur).

2.

La commande d’éclairage est
en mode essai et se réchauffe

(Le clignotement est normal
dans ces deux cas).

595-5530-13

23

SERVICE TECHNIQUE

Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de

l’aide avant de retourner l’article au magasin.
En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.
hzsupport.com. Si le problème persiste, composez* le 1 800 858-8501 (service en an-

glais seulement), entre 7 h 30 et 16 h 30, HNC, du lundi au vendredi. Vous pouvez aussi
écrire au :
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Service technique)
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée
de main : numéro du modèle, date d’achat et endroit de l’achat.

Aucune pièce de rechange n’est disponible pour ce produit.

GARANTIE LIMITÉE DE 5 ANS

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spécifiques. Vous pouvez
également jouir d’autres droits, variables d’une province à l’autre.
Pendant une période de 5 ans à compter de la date d’achat, toute anomalie de fonctionnement
imputable à un vice de matériau ou de main-d’oeuvre sera corrigée gratuitement.
Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un
mauvais traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables
ne sont pas couverts par cette garantie. Le service non autorisé ou la modification du produit ou
d’un ou l’autre de ses composants fournis invalidera totalement la présente garantie.Cette garantie
n’inclut pas le remboursement pour le dérangement, l’installation, le réglage, la perte d’utilisation,
le service non autorisé ou les frais d’expédition pour le renvoi de la marchandise.
La garantie ne couvre que les produits assemblés HeathCo LLC et ne s’étend pas aux autres
équipements et composants que le client pourrait utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EX­PLICITES OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU
DE CONDITION DE CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES
PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFI­QUEMENT DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT
ET HEATHCO LLC NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉ­CIAUX, DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES
PERTES COMMERCIALES ET PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU
NON. Certaines provinces n’autorisent pas l’exclusion ou la limitation des dommages indirects ou
secondaires, et la limitation ou l’exclusion ci-dessus pourrait ne pas s’appliquer à vous. Veuillez
conserver le reçu portant la date d'achat; vous en aurez besoin pour toutes vos demandes liées
à la garantie.

24

595-5530-13
