Instruction Manual

Multi-purpose,
maximum convenience

Instruction Manual ..................................... 2

Manual de Instrucciones ......................... 12

Manuel d’instructions .............................. 23

Bedienungsanleitung .............................. 34

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

2

To immediately shut off power to Vortexer device, pull out the AC
cord from the lower central back area of the device

Thank you for purchasing the Heathrow Scientific Vortexer. Your
Vortexer mixing instrument is designed for general laboratory use

Safety Precautions

Your Vortexer instrument is designed for general laboratory use. This instruction manual
cannot address all safety hazards. It is the responsibility of the user to consult and
observe all health and safety precautions and to assess the instrument’s suitability to
perform the task.

Caution!

Before starting the Vortexer for the first time, please read this instruction manual carefully.
This manual contains important information, safeguards, and operating instructions.

1. Never use this product in any manner inconsistent with these instructions.

2. This product is intended to be used indoors only.

3. This product is intended for vortexing and mixing solutions in approved test tubes
compatible to the speed and power of this unit.

4. The product is not intended to vortex very dense materials. Do not use materials with a
density greater than 1.2g/cm.

5. Observe general laboratory safety precautions and regulations when using this product.

6. Do not attempt to operate with the mixing head attachment removed. Vortexer may
become destabilized in operation.

7. The mixing head attachment must always be securely fastened when in operation: Always
make certain that the head attachment is seated completely onto the top shaft before
operating.

8. Do not use if the Vortexer is damaged.

9. Do not put hands onto or under the mixing head attachment unless the Vortexer is
completely stopped.

10. Do not move unit while the the Vortexer is in operation.

11. Do not immerse the product in water. Injury due to shock or fire may result.

12. The mixing head attachment must be loaded symmetrically. Operating this unit with an
unbalanced load will cause severe vibration and damage, which is not covered by warranty.

13. Do not fill tubes while inserted onto the Vortexer mixing head. Spilled liquid may harm the
unit or the user.

14. Close tube lids before starting the Vortexer instrument. Open tube lids can be torn off
during vortexing and damage the unit. Open lids can cause fluid to be dispersed inside the
vortex instrument.

15. Do not insert non-standard tubes or other foreign articles into the Vortexer head.

16. Follow all precautions from the Material Safety Data Sheet (MSDS) for any reagent you use
with this instrument.

17. Do not use solvent or flammable liquids near this or other electrical equipment.

18. Do not vortex materials that in combination or alone are flammable, explosive, or corrosive
or may cause any other hazard.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

3

19. Do not operate in a hazardous or flammable environment.

20. Do not use any solvent on the unit that may degrade the plastic of the Vortexer main
housing or head.

21. Ensure the mixing head is protected from corrosion and mechanical damage. The mixing
head must be cleaned with a pH-neutral cleaning liquid.

22. Always work in a manner which endangers neither the user nor any other person.

23. Should the instrument fail to work to specification, immediately stop vortexing. Contact the
authorized dealer or the manufacturer if trouble persists.

24. Do not attempt to make contact with the mixing head attachment while unit is running.
Doing so may cause the unit to fail and will void the warranty.

25. Only use original manufacturer’s mixing head attachment, AC adapters, and any other spare
parts.

26. If unit is malfunctioning or needs to be returned, please contact either the authorized dealer
or Heathrow Scientific

27. Improper use of the Vortexer instrument will void the warranty. If there is a failure during the
warranty period, contact Heathrow Scientific

28. Do not attempt to use units that have not been correctly installed or repaired.

29. Do not attempt to disassemble or modify this product.

30. Store at room temperature in a dry area. Do not expose to sunlight, moisture, or extreme
temperatures for prolonged periods of time.

31. Before using any cleaning or decontamination methods please contact Heathrow Scientific®
LLC to ensure that the proposed method will not damage the equipment. A pH-neutral
cleaning liquid mus be used.

32. Vortexer must be unplugged from electrical source before any cleaning or maintenance
is performed.

®

LLC .

®

LLC for warranty service.

To immediately shut off power to Vortexer device, pull out the
AC cord from the lower central back area of the device

Attention: If main electrical power is interrupted, Vortexer device will immediately

begin operating if 3-position switch has not been set to OFF position when power is
restored.

If power is interrupted:

1) Unplug cord from back of device

2) Set Vortexer switch to OFF

Warning!

• If the unit is not used as recommended by the manufacturer, the overall safety
will be impaired.

• Check MSDS, wear required Personal Protective Equipment, and observe all
applicable local and national regulations before dispensing and disposing of
hazardous samples.

• The laboratory procedure should ensure that no person or hazardous substances are
present within a 12” (30cm) zone around the Vortexer instrument when operating.

• This product does not contain bio-seals as per IEC/EN/CSA 61010-2-20 and cannot
provide any level of containment in case of a spill or release of toxic, radioactive, or
pathogenic micro-organisms thus these materials are not recommended to be used in
this product.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Specifications

Product Description/Features:Thank you for purchasing the Heathrow Scientific Vortexer.
This device is a compact laboratory Vortexer that has 4 pre-set positions with 3 speed controls
(OFF, 1000, 2000, and 3000 rpm) and is capable of vortexing microplates and 6 different tube
sizes with the convenience of a single mixing head attachment. The Vortexer product has enough
flexibility to perform the standard tasks that a vortex mixer is required to perform, plus it has the
ability to hold a variety of tubes, containers, and microplates all within one mixing head design.

Supplied Equipment:

• 1 ea. Vortexer

• 1 ea. AC power cord

• 1 ea. mixing head

• 3 additional elastic retention cords

• 3 additional central pads for intermittent mixing area

Technical Features:
Speed range:
From 1000 to 3000 rpm – shaking to vortexing

Operation:

4-position speed rotary control=

Off, 1000, 2000, 3000

3-position slider power switch =
TOP Position: Intermittent
CENTER Position: OFF
BOTTOM Position: Continuous ON

Compact footprint

6.75” W x 7.5” D x 6” Height of main unit. 7.75” Height with Mixing Head attached.
(171mm W x 190mm D x 197mm H)

8.66 lbs – total Vortexer weight with Mixing Head attached (3.93 kg)

Orbital Diameter: 3.7mm
Product has a Thermal Protection Device
Five Versions: Global power connectivity

Electrical:
US/North America: 120VAC (110V – 120V, 50-60 HZ, 55 Watts, 1.0 Amps)
Japan PSE Rated: 100VAC (100V – 110V, 50-60 Hz, 66 Watts, 1.3 Amps)
United Kingdom: 230V (220V – 240V, 50-60 Hz, 44 Watts, .4 Amps)
European: 230VAC (220V – 240V, 50-60 Hz, 44 Watts, .4 Amps)
Australian: 230VAC (220V – 240V, 50-60 Hz, 44 Watts, .4 Amps)

Weighted base with elastomeric feet to prevent movement and provide vibration dampening and
stability while in operation.

Certified unit: SGS-US-C, CE, RoHS 2, PSE Certified Cord, and WEEE compliant

710213

Maintenance free

2 year limited warranty

Vortexer is classified as “Installation Category 2”
Environmental: Ambient Temperature 2°C - 40°C (35.6°F - 104°F), 95% Humidity max.
Relative humidity ≤ 80% non-condensing

Model power required amps

HS120209-USA -120V, 1.0 Amps
HS120318-Japan - 100V, 1.3 Amps
HS120212-EU - 230V, 0.5, .4 Amps
HS120214-UK - 230V, 0.5, .4 Amps
HS120210-AU - 230V, 0.5, .4 Amps

4

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Model dimensions:
Weight: 8.66 lbs. (3.93 Kg)
Base Dimensions:

6.75” W x 7.5” D x 6” Height of main unit.

7.75” Height with Mixing Head attached.
(171mm W x 190mm D x 197mm H)

EC Declaration of Conformity

®

Manufacturer: Heathrow Scientific

This unit has been constructed and conforms to the following:
Safety Standards:

IEC/EN61010-1:2010, 2nd Edition
IEC/EN61010-2-051, 2nd Edition
ANSI/UL Std. 61010-1:2012
CAN/CSA C22.6
WEEE
RoHS 2

Signed:

CEO, Jim Waldenberg

LLC

Note: Changes or modifications to the product not expressly approved by the
manufacturer could void the user’s authority to operate the equipment.

Note: This product has been tested and found to comply with the limits of a Class 1A
digital device pursuant to Part 15 of the FCC rules. These limits are designed to provide
reasonable protection against harmful interference when the product is operating in a
commercial environment. The product generates, uses, and can radiate radio frequency
energy and if not installed and used in accordance with the user’s manual may cause
harmful interference to radio communications. Operation of the product in a residential
area is likely to caused interference in which case the user will be required to correct the
interference.

5

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Your Vortexer is supplied with a pop-on mixing head
attachment and an AC power cord located in the top
corrugated box insert of the product packaging. After

1

you fully unpack your Vortexer from the package and
remove the protective plastic bag, install the mixing head
attachment (check that it is right side up).

IMPORTANT: YOU MUST PULL OUT INNER FRONT

SUPPORT CARD BEFORE REMOVING YOUR

HEATHROW SCIENTIFIC® VORTEXER. USE TWO
HANDS TO GRASP THE UNIT WHEN LIFTING
OUT OF THE BOX.

3

4

TO INSTALL THE MIXING HEAD ATTACHMENT YOU
MUST PRESS DOWN FIRMLY WITH BOTH HANDS
UNTIL YOU FEEL THE MIXING HEAD ATTACHMENT
SNAP FULLY INTO PLACE.

This will ensure that the mixing head attachment will not
come off the Vortexer during operation.

Place the Vortex Mixer on a level, stable surface near the
grounded electrical outlet. The surface should be clean and
free of dust to ensure that the feet grip the surface firmly.
Allow sufficient clearance on all sides of the unit for proper
ventilation and usage. With the power switch in the OFF
position (central on the vertical 3-position), plug the power
cord into the back of the Vortex Mixer. Have the speed
rotary dial turned all the way to the left- (in the OFF
position). Plug the device into a properly grounded outlet.

1

2

3

4

apply even pressure to ensure
the head is secure

power
switch in
the OFF
position

- center

back view of Vortexer

To immediately shut
off power to Vortexer
device, pull out the
AC cord from the
lower central back
area of the device

Modes of Operation:

WARNING:

110V-120V Vortexer: Recommended maximum run time of 60 minutes
in Continuous Operation mode. If the Vortexer is used in a manner not
specified by Heathrow Scientific, the protection provided by the equipment
may be impaired.

100V-110V Vortexer: Recommended maximum run time of 45 minutes in
Continuous Operation mode. If the Vortexer is used in a manner not specified by
Heathrow Scientific, the protection provided by the equipment may be impaired.

6

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

The speed control dial, located in the lower center of the
front panel, has 4-position adjustability (OFF, 1000, 2000,
and 3000rpm). Vortexing speed increases at pre-set rates
to a maximum of 3,000rpm as the knob is turned to the
positions clockwise. Before turning on the Vortexer, set the
speed dial to OFF position (rotate counter-clockwise until
the knob stops). To begin operation, move the power
switch to either the Intermittent TOUCH or ON position
and turn the speed control to the desired setting. If the
power switch is in the ON position, the mixing head will
begin moving immediately. If the power switch is in the
Intermittent TOUCH position, operation will begin when
the 4-speed dial is set to 3000rpm and an object (test
tube) is placed in the center of the mixing head, held at the
top of the test tube, and moderate pressure is applied to
push down the mixing head. Mixing will cease when the
object is removed and pressure is released.

Intermittent/touch mode:

Place the 3-position switch in the Top Intermittent
TOUCH position and set the speed control round
marker on the dial face to 3000rpm, turned all the way
to the far right position of the dial. When pressure is
released from the mixing head, operation will stop.
Intermittent operation will begin when a test tube is
pressed down in the center area of the mixing head,
while the tube is held firmly at the top.

I - Intermittent - Top position

II - Continuous - Bottom position

Hands free/continuous on mode:

Place the 3-position switch in the ON (bottom) position
and set the speed control to any as described above.
Hands Free mode allows mixing or vortexing of the
tubes or microplate and will continue to run until you
stop the mixer by placing the 3-position switch to the

OFF position.

Note: If the Vortexer overheats during continuous

use, there is a Temperature Protection Device
internally that will temporarily shut off the device.
Once the device cools down, it will be operational
again. Please set switch to OFF position whenever it
is not in operation.

Attention: It is recommended to NOT leave the

Vortexer unattended while in operation.

OFF mode:

Always place the 3-position switch to the OFF position
(center) when not in use!

7

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Loading Tubes

The Vortexer mixing head is designed to hold several
different tube sizes for hands-free mixing/vortexing.

Caution: Always load onto mixing head so that the tubes
are balanced

a

B. Loading of Standard
Assay tray
(maximum of 1)

C. Loading of 50ml tubes
(maximum of 2)

Note: Two retention cords
should be used to secure
50 mL tubes

D. Loading of 15 mL tubes
(maximum of 2)

with supplied elastic

b

retention cord secure
Assay tray with
supplied elastic cord
pre-attached to
mixing head

c

50 mL tube caps nest
securely in debossed
area of head

d

8

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

E. Loading of 5 mL tubes
(maximum of 2)

e

F. Loading of 1.5/2 mL tubes
(maximum of 4)

G. Loading of .5 mL tubes
(maximum of 6)

H. Loading of .2 mL tubes
(2 tube strips - maximum of 24)

Vortexer head removal

In the event of a cleaning being needed for
the Vortexer, please follow the sequence of
removal for the mixing head.

Turn the power OFF by placing the 3-position
switch into the OFF (center) position.

Grasp the installed mixing head attachment
with two hands and pull straight up until it
releases from the shaft. A technique of lifting the
attachment with your finger tips while using your
knuckles as a fulcrum will give you the leverage
to remove the installed attachment component
smoothly. Once Vortexer is cleaned, reinstall the
mixing head per instructions.

f

g

h

place
switch in
the OFF
position

pull
straight
up

9

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Care and Handling

Your Vortexer should be given the care normally required for any electrical appliance. Avoid
wetting or unnecessary exposure to fumes. The finish can be washed with water (after
unplugging) and mild soap or detergents, using a soft cloth or sponge. Avoid exposing any
electrical components of the Vortexer instrument to water, cleaning agents, or other liquid!
Keep the unit clean by immediately blotting any spills. Replacement parts are available
through most laboratory equipment distributors or directly from Heathrow Scientific, LLC.

CAUTION! Unplug from power before cleaning. Do not immerse. Avoid getting any
liquid into the Vortexer housing.

Parts assembly list

To order parts for the Vortexer:
Contact your local distributor or visit www.heathrowscientific.com.
Please specify Part No., quantity and electric voltage.

Part Numbers and Part Names:

HS120327 – Mixing Head Attachment
HS120328 – Central Intermittent Vortexing Pad
HS120422 – 3 additional elastic retention cords
HS120329 – 120V Power Cord with USA UL Plug
HS120330 – 100V Power Cord with Japan PSE Rated Plug
HS120331 – 230V Power Cord with UK Rated Plug
HS120332 – 230V Power Cord with European Rated Plug
HS120333 – 230V Power Cord with Australian Rated Plug

Disposal Responsibilities:

The equipment you purchased may contain hazardous substances that could impact the
environment. Per regulations on electronic devices in the European Community, you
must use the appropriate disposal systems to avoid exposure of these substances to the
environment. The disposal systems will reuse or recycle hazardous materials from your
equipment responsibly.

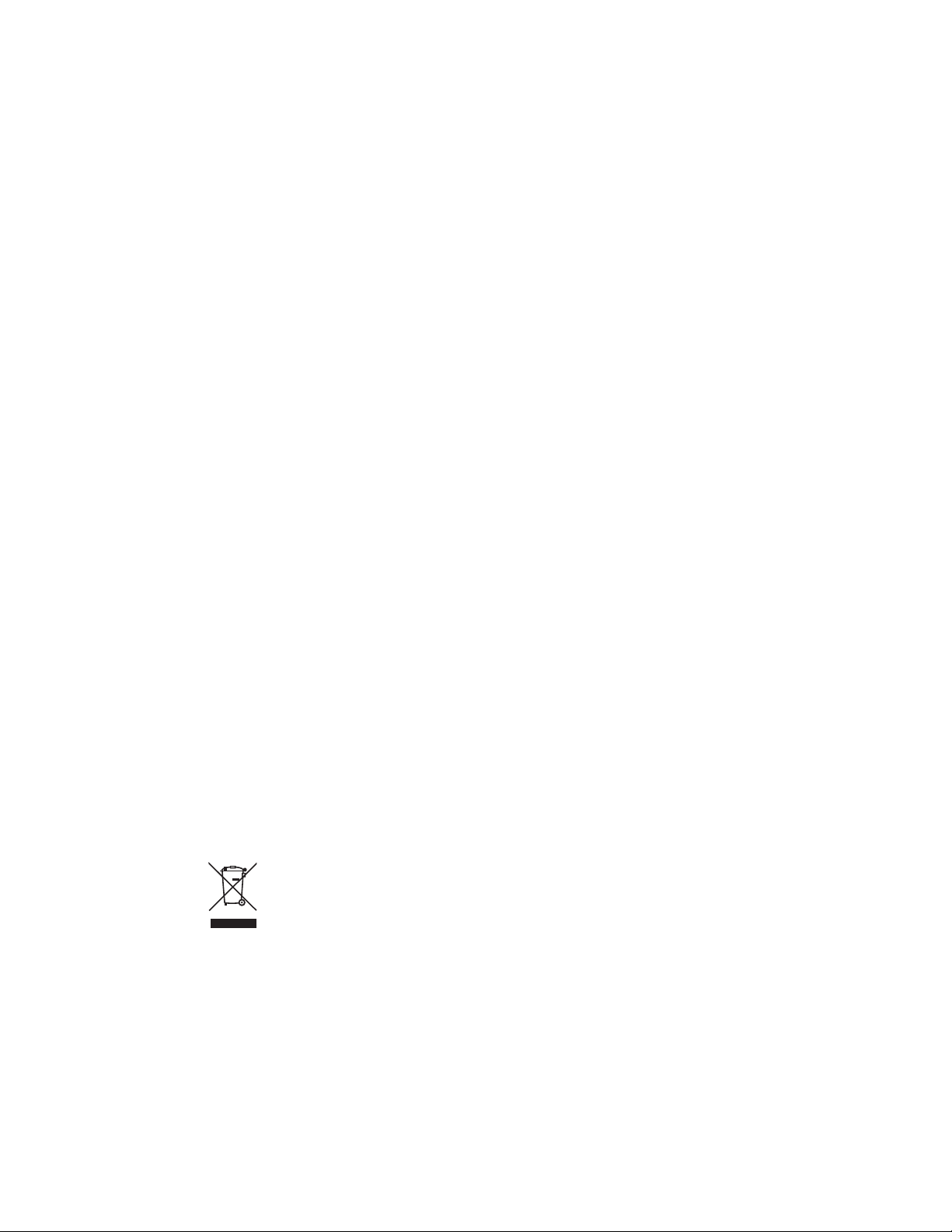

The crossed-out wheeled bin symbol invites you to use those systems.

If you need more information on the collection, reuse and recycling systems, please
contact your local or regional waste administration. You can also contact us for more
information on the environmental performance of our products.

10

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Product Return Information

Important:

Transporting hazardous materials without a permit is a violation of federal law.

Heathrow Scientific® LLC will not accept any product return that is not appropriately
cleaned and decontaminated. In the unlikely event of damage to the unit necessitates
return, contact Heathrow Scientific® LLC and obtain return authorization before sending
your product for service.

Warranty

IN NO EVENT WILL HEATHROW SCIENTIFIC® LLC’S OBLIGATION UNDER THIS
WARRANTY EXCEED THE PRICE OF THE PRODUCT.

Limited Warranty

Heathrow Scientific® LLC warrants that Vortexer will be free from defects in workmanship
and material for 2 years from the date of purchase.

If you believe that there is a defect in the product, you must, during the warranty period,
notify Heathrow Scientific® LLC, provide proof of purchase, and return the product
to Heathrow Scientific® LLC with a Return Authorization form. To obtain a Return

If Heathrow Scientific® LLC is properly notified and, after inspection, confirms that there is a
defect and the warranty period has not expired, Heathrow Scientific® LLC will repair, modify,
or replace the product, at its sole option, at no charge.

OTHER THAN THIS LIMITED WARRANTY, HEATHROW SCIENTIFIC® LLC MAKES
NO WARRANTIES, EXPRESS OR IMPLIED, WITH RESPECT TO THE QUALITY OR
PERFORMANCE OF THE PRODUCT, INCLUDING BUT NOT LIMITED TO THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR PARTICULAR PURPOSE WHICH
ARE HEREBY DISCLAIMED AND EXCLUDED. HEATHROW SCIENTIFIC® LLC WILL IN
NO EVENT BE LIABLE FOR ANY LOSS OF USE, LOSS OF PROFITS, CONSEQUENTIAL,
SPECIAL, EXEMPLARY OR PUNITIVE DAMAGES.

THIS WARRANTY DOES NOT COVER:

ANY DEFECT OR DAMAGE CAUSED BY IMPROPER OR UNREASONABLE USE OF THE
PRODUCT. (HEATHROW SCIENTIFIC® LLC VORTEXER IS DESIGNED FOR USE ONLY
BY TRAINED LABORATORY TECHNICIANS. USE BY ANYONE ELSE WILL VOID THIS
WARRANTY.)

ANY PRODUCT THAT HAS BEEN, IN HEATHROW SCIENTIFIC® LLC’S SOLE JUDGEMENT,
TAMPERED WITH, ALTERED, OR REPAIRED BY ANYONE OTHER THAN HEATHROW
SCIENTIFIC® LLC.

ANY PRODUCT THAT IS INOPERATIVE BECAUSE OF: (a) WEAR OCCASIONED BY USE,
(b) NEGLIGENCE, (c) ACCIDENT, (d) INCORRECT MAINTENANCE, OR (e) USE UNDER
ABNORMAL CONDITIONS OF TEMPERATURE, DIRT OR CORROSION, OR USE WITH
ABRASIVE OR CORROSIVE MATERIALS.

ACCESSORY PARTS, SUCH AS RUBBER AND PLASTIC PARTS THAT ARE DAMAGED BY
LIQUIDS OR MISUSE.

11

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

vortexer

Manuel d'instructions

Multifonction,
maximum de confort

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Pour couper immédiatement l'alimentation au dispositif Vortexer,
tirer le câble d'alimentation CA à l'arrière de l'appareil

Merci d'avoir acheté le Vortexer Heathrow Scientific. Votre instrument de
mélange Vortexer a été conçu pour une utilisation générale en laboratoire.

Mesures de sécurité

Votre instrument Vortexer a été conçu pour une utilisation générale en laboratoire. Le présent
manuel d'instructions ne peut traiter de toutes les questions liées aux risques pour la sécurité.
Par conséquent, il incombe à l'utilisateur de consulter et de respecter toutes les mesures de
sécurité et de santé, mais aussi d'évaluer la capacité de l'instrument à effectuer la tâche.

Avertissement !

Veuillez lire attentivement le présent manuel avant le démarrage initial du Vortexer.
Ce manuel contient des informations, des garanties et des instructions d'utilisation
importantes.

1. Ne jamais utiliser ce produit de toute manière qui soit incompatible avec les instructions
suivantes.

2. Ce produit doit être utilisé à l'intérieur.

3. Ce produit est conçu pour le mélange des solutions dans des tubes d'essai approuvés et
compatibles avec la vitesse et la puissance de cet unité.

4. Le produit n'est pas prévu pour le mélange des matériaux très denses. Ne pas utiliser les
matériaux dont la densité est supérieure à 1,2g/cm.

5. Respecter les mesures de sécurité et les réglementations générales de laboratoire pendant
l'utilisation de ce produit.

6. Ne pas essayer d'utiliser le produit lorsque la tête de mélange est enlevée. La déstabilisation du
Vortexer peut survenir pendant son utilisation.

7. La tête de mélange doit toujours être bien fixée pendant l'utilisation du produit: Toujours
s'assurer que la tête est bien montée sur l'arbre supérieur avant la mise en marche du produit.

8. Ne pas utiliser si le Vortexer est endommagé.

9. Avant de placer les mains au dessus ou en dessous de la tête de mélange, s'assurer que le
Vortexer est complètement arrêté.

10. Ne pas déplacer l'unité lorsque le Vortexer est en marche.

11. Ne pas immerger le produit dans de l'eau. Tout choc ou incendie peut causer des blessures.

12. La tête de mélange doit être chargée symétriquement. L'utilisation de cette unité avec une
charge déséquilibrée peut causer de graves vibrations et dégâts non couverts par la garantie.

13. Ne pas remplir les tubes lorsqu'ils sont insérés dans la tête de mélange du Vortexer. Le
déversement de liquide peut endommager l'unité ou nuire l'utilisateur.

14. Fermer les couvercles du tube avant de démarrer le Vortexer. Les couvercles de tubes ouverts
peuvent s'arracher pendant le mélange et endommager l'unité. Lorsque les couvercles sont
ouverts, le liquide peut se déverser à l'intérieur du vortex.

15. Ne pas insérer des tubes non conformes ou tout autre article étranger dans la tête du Vortexer.

16. Suivre toutes les mesures de précaution indiquées sur la fiche signalétique (FS) pour chaque
réactif utilisé avec l'instrument.

17. Ne pas utiliser de dissolvant ou de liquide inflammable à proximité de cet équipement ou de tout
autre équipement électrique.

18. Ne pas mélanger au vortex les matériaux qui seuls ou en combinaison avec d'autre produits sont
inflammables, explosifs ou corrosifs ou qui peuvent constituer un danger.

24

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

19. Ne pas utiliser le produit dans un environnement dangereux ou inflammable.

20. Ne pas utiliser sur l'unité un dissolvant qui pourrait endommager le plastique du principal boîtier
ou de la tête du Vortexer.

21. S'assurer que la tête de mélange est protégée contre la corrosion ou des dégradations
mécaniques. La tête de mélange doit être nettoyée à l'aide d'un liquide de nettoyage à pH
neutre.

22. Toujours travailler de manière à ne pas compromettre la sécurité de l'utilisateur ou d'une toute
autre personne.

23. Arrêter immédiatement le mélange si l'instrument ne fonctionne pas suivant les spécifications.
Contacter le revendeur agréé ou le fabricant si le problème persiste.

24. Ne pas essayer de toucher la tête de mélange lorsque l'unité est en marche. Une telle action
pourrait favoriser la défaillance de l'unité et annuler la garantie.

25. Utiliser uniquement la tête de mélange, les adaptateurs CA et toute autre pièce de rechange
d'origine et fournis par le fabricant.

26. Si l'unité ne fonctionne pas correctement ou si elle doit être retournée, veuillez contacter le
revendeur agréé ou Heathrow Scientific® LLC.

27. La mauvaise utilisation du Vortexer conduira à l'annulation de la garantie. En cas de défaillance
pendant la période de garantie, contacter Heathrow Scientific® LLC pour le service de garantie.

28. Ne pas essayer d'utiliser les unités qui ne sont pas bien installées ou réparées.

29. Ne pas essayer de démonter ou de modifier ce produit.

30. Garder à température ambiante, dans un endroit sec Ne pas exposer au soleil, à la moisissure ou
à des températures extrêmes pendant de longues périodes.

31. Avant d'utiliser une quelconque méthode de nettoyage ou de décontamination, bien
vouloir contacter Heathrow Scientific® LLC afin de vous assurer que la méthode proposée
n'endommagera pas l'équipement. Une liquide de nettoyage à pH neutre doit être utiliser.

32. Le Vortexer doit être débranché de toute source électrique avant le nettoyage ou
l'entretien.

Pour couper immédiatement l'alimentation du dispositif
Vortexer, tirer le câble d'alimentation CA à l'arrière de l'appareil

Attention: En cas d'interruption de la principale alimentation électrique, le Vortexer

se met immédiatement en marche si l'interrupteur à 3 positions n'a pas été réglé sur
OFF(Arrêt) lorsque l'alimentation est restaurée.

Si l'alimentation est interrompue:

1) Débrancher le câble de l'arrière de l'appareil;

2) Régler le l'interrupteur du Vortexer sur OFF (Arrêt).

Avertissement!

• Si l'unité n'est pas utilisée suivant les recommandations du fabricant, toute la sécurité

en sera compromise.

• Vérifier la FS, porter des équipements de protection individuelle requis et respecter

toutes les réglementations locales et nationales avant la distribution et l'élimination des
échantillons dangereux.

• La procédure de laboratoire doit veiller à ce qu'il n'y ait personne et aucune substance

dangereuse dans un périmètre de 30cm (12pouces) autour du Vortexer pendant le
fonctionnement.

• Ce produit ne contient aucun joint biologique conformément à la norme CEI/EN/CSA

61010-2-20 et ne peut donc fournir un quelconque niveau de contamination en
cas de déversement ou de libération de micro-organismes toxiques, radioactifs ou
pathogènes. Par conséquent, de tels matériaux ne doivent pas être utilisées
dans ce produit.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

25

Caractéristiques

Description du produit/Caractéristiques:Merci d'avoir acheté le Vortexer Heathrow Scientific.
Cet appareil est un Vortexer de laboratoire compacte qui dispose de 4 positions préréglées avec
3 contrôles de vitesse (OFF (Arrêt), 1000, 2000, et 3000 tr/min) et est capable de mélanger au
vortex les micro plaques et 6 tubes de tailles différentes avec une seule tête de mélange. Le produit
Vortexer est suffisamment flexible pour effectuer les tâches standards d'un mélangeur vortex mais, a
également la capacité de prendre en charge une variété de tubes, de conteneur et de micro-plaques
sur un seul modèle de tête de mélange.

Équipement fourni:

• 1 ea. Vortexer

• 1 ea. cordon d'alimentation CA

• 1 ea. tête de mélange

• 3 cordes de rétention élastiques supplémentaires

• 3 rembourrages centraux supplémentaires pour la zone de mélange intermittente

Caractéristiques techniques:
Plage de vitesse:
De 1000 à 3000tr/min – agitation au mélange
Fonctionnement:

Contrôle rotatif de la vitesse à 4 positions=

Off (Arrêt), 1000, 2000, 3000

Interrupteur d'alimentation du curseur à 3 positions=
Position de dessus: Intermittent
Position du CENTRE: OFF (ARRÊT)
Position de DESSOUS: Fonctionnement continue
Encombrement 6,75” W x 7,5” D x 6” Taille de l'unité principale. 7,75” Taille avec la tête de

8,66livres – poids total du Vortexer avec la tête de mélange (3,93 kg)

Diamètre orbital: 3,7mm
Le produit est doté d'un dispositif de protection thermique
Cinq versions: Connectivité de l'alimentation mondiale

Circuits électriques:
États-Unis/Amérique du Nord: 120VCA (110V – 120V, 50-60 HZ, 55Watts, 1.0A)
PSE certifié Japon: 100VCA (100V – 110V, 50-60 HZ, 66Watts, 1.3A)
Royaume-Uni: 230V (220V – 240V, 50-60 Hz, 44Watts, .4A)
Européen: 230VCA (220V – 240V, 50-60 Hz, 44Watts, .4A)
Australien: 230VCA (220V – 240V, 50-60 Hz, 44Watts, .4A)

La base pondérée est dotée de socles élastomères qui empêche le mouvement, atténue la vibration
et garantit la stabilité pendant le fonctionnement de l'unité.

Unité certifiée: SGS-US-C, CE, RoHS 2, cordon d'alimentation certifié PSE et conforme aux directives WEEE

mélange.(171mm W x 190mm D x 197mm H)

710213

Exempt d'entretien

2 années de garantie limitée

Vortexer est classé “Installation de catégorie 2”
Environnemental: Température ambiante 2 - 40°C (35,6 - 104°F), 95% d'humidité maximale
Humidité relative ≤ 80% sans condensation

Ampères requis en fonction des modèles
d'alimentation

HS120209-États-Unis -120V, .45A
HS120318-Japon - 100V, .66A
HS120212-EU - 230V, 0.5, .19A
HS120214-Royaume Uni - 230V, 0,5, .19A
HS120210-AU - 230V, 0,5, .19A

26

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Dimensions du modèle:
Poids: 8,66livres (393Kg)
Dimensions de base: 6,75” W x 7,5” D x 6” Taille

de l'unité principale.
7,75” Taille avec la principale tête de mélange.
(171mm W x 190mm D x 197mm H)

Déclaration de conformité CE

®

Fabricant: Heathrow Scientific

Cet unité a été construite suivant et est conforme aux normes suivantes:
Normes de sécurité:

CEI/EN61010-1:2010, 2ème édition
CEI/EN61010-2-051, 2ème édition
ANSI/UL Std. 61010-1:2012
CAN/CSA C22.6
WEEE
RoHS 2

Signature:

CEO, Jim Waldenberg

LLC

Remarque: Les changements et les modifications effectués sur le produit non
expressément approuvés par le fabricant pourraient annuler l'autorité de l'utilisateur de
faire fonctionner l'équipement.

Remarque: Ce produit a été testé et s'est avéré conforme aux limites d'un appareil
numérique de classe1A, conformément à la partie15 des Normes FCC. Ces limites sont
conçues pour offrir une protection raisonnable contre le brouillage nuisible lorsque le
produit est utilisé dans un environnement commercial. Ce produit engendre, utilise et
peut émettre une énergie en radio fréquence et, s'il n'est pas installé et utilisé suivant
le manuel d'instruction, peut brouiller de manière nuisible les communications radio.
L’utilisation de ce produit en zone résidentielle est susceptible de causer du brouillage
nuisible, auquel cas les utilisateurs devront corriger le brouillage.

27

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Votre Vortexer est accompagné d’une tête de mélange et
d’un cordon d’alimentation CA qui se trouve dans le
carton ondulé au dessus de l’emballage du produit.

1

Après avoir complètement déballé votre Vortexer et
enlevé votre sac plastique de protection, installer la tête
de mélange (s’assurer qu’elle est placée sur le côté droit
au dessus).

IMPORTANT: TOUJOURS TIRER LA CARTE D’APPUI AVANT

INTERNE AVANT DE RETIRER VOTRE
VORTEXER HEATHROW SCIENTIFIC®. UTILISER
LES DEUX MAINS POUR SAISIR L’UNITÉ
LORSQUE LE CARTON EST SOULEVÉ.

3

4

POUR INSTALLER LA TÊTE DE MÉLANGE VOUS DEVEZ
APPUYER FERMEMENT AVEC LES DEUX MAINS
JUSQU’À CE QUE VOUS SENTEZ QUE LA TÊTE DE
MÉLANGE S’EST COMPLÈTEMENT MISE EN PLACE.

Ceci vous permettra de vous assurer que la tête de
mélange ne sortira pas du Vortexer pendant l’utilisation.

Placer le mélangeur vortex sur une surface de niveau, stable
près de la sortie électrique mise à terre. La surface doit être
propre et sans poussière afin de s’assurer que les pieds sont
bien agrippés à la surface. Prévoir un jeu suffisant sur tous
les côtés de l’unité afin de faciliter la ventilation et
l’utilisation. Tout en maintenant l’interrupteur d’alimentation
en position OFF (Arrêt) (centrale sur la verticale à 3
postions), brancher le cordon d’alimentation sur l’arrière du
vortex. Tourner complètement le cadran rotatif de vitesse
vers la droite – (à la position OFF). Brancher l’appareil sur
une sortie convenablement mise à terre.

1

2

3

4

appliquer équitablement la
pression afin de s’assurer que
la tête est bien fixée

L’interrup teur
d’alimentation
est en position
OFF(Arrêt) –
centre

Vue arrière du Vortexer

Modes de fonctionnement :

AVERTISSEMENT:

100V -110V Vortex : Recommandé temps d’exécution maximum de
60 minutes en mode de fonctionnement en continu. Si le Vortex est utilisé
d’une manière non spécifi ée par Heathrow scientifi que , la protection
fournie par l’équipement peut être altérée.

28

Pour couper
immédiatement
l’alimentation du
dispositif Vortexer,
tirer le câble
d’alimentation CA à
l’arrière de l’appareil.

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Le cadran de contrôle de la vitesse, qui se trouve au
centre en bas du panneau avant, peut être réglé sur
4positions (OFF (Arrêt), 1000, 2000 et 3000 tr/min). La
vitesse du mélange augmente lorsque les taux préréglés
sont à un maximum de 3000 tr/min et que le bouton est
tourné de le gauche vers la droite. Avant de mettre en
marche le Vortexer et régler de cadran de vitesse sur la
position OFF (tourner de la droite vers la gauche jusqu'à
ce que le bouton s'arrête). Pour mettre l'unité en marche,
déplacer l'interrupteur d'alimentation à la position
Intermittent TOUCH (Touche) ou ON (Marche) et régler
le contrôle de vitesse sur le paramètre souhaité. Si
l'interrupteur d'alimentation est à la position ON
(Marche) , la tête de mélange commencera à se déplacer
immédiatement. Par contre, si l'interrupteur d'alimentation
est à la position Intermittent TOUCH (Touche) l'unité
commencera à fonctionner lorsque le cadran à 4 vitesses
sera réglé à 3000tr/min et qu'un objet (tube d'essai) est
placé au centre de la tête de mélange, maintenu au
dessus du tube d'essai et une pression modérée est
appliquée pour pousser la tête de mélange vers le bas.
Le mélange s'arrêtera lorsque l'objet est enlevé et la
pression relâchée.

Mode Intermittent/touche:

Placer l'interrupteur à 3 positions en position TOUCH
intermittente de dessus et régler le marqueur rond
de contrôle de la vitesse sur la face du cadransur
3000 tr/min, tourner complètement à droite ducadran.
Lorsque la pression est relâchée à partir de la tête
de mélange, l'unité s'arrêtera de fonctionner. Le
fonctionnement intermittent commencera lorsque un
tube d'essai est appuyé dans la zone centrale de la tête
de mélange en même temps que le tube est fermement

maintenu au dessus.

Mode main libre/fonctionnement continue:

Placer l'interrupteur à 3 positions en position MARCHE
(dessous) et régler le contrôle de vitesse sur un des
paramètres décrit plus haut. Le mode Mains libre permet
le mélange des tubes ou de la micro-plaque et continuera
de fonctionner jusqu'à ce que vous arrêtez le mélangeur

en réglant l'interrupteur à 3 positions sur OFF (Arrêt).

I – Position Intermittent – Dessus

II – Position Continue – Dessous

Remarque: En cas de surchauffe du Vortexer pendant

l'utilisation continue, un dispositif de protection de la
température est prévu à l'intérieur pour arrêter l'appareil
de manière temporaire. Une fois le dispositif refroidi,
l'appareil se met automatique en marche. Veuillez régler
l'interrupteur sur la OFF (Arrêt) lorsqu'il n'est pas en
marche.

Attention: Il est recommandé de ne JAMAIS laisser

le Vortexer sans surveillance lorsqu'il n'est pas en marche.

Mode OFF (Arrêt)

Toujours placer l'interrupteur à 3 positions sur OFF
(Arrêt) (au centre) lorsqu'il n'est pas utilisé!

29

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Chargement des tubes

La tête de mélange du Vortexer est conçue pour
supporter plusieurs tubes de différentes tailles pour
un mélange à main libre.

Avertissement: Toujours
charger sur la tête de
mélange de manière à
ce que les tubes soient
équilibrés

a

B. Chargement d'un
plateau d'essai standard
(1 maximum)

C. Chargement des tubes
de 50mL (2 maximum)

Deux rétention cordon
doit être utilisé pour
sécuriser des tubes de 50 ml

D. Chargement des tubes
de 15mL (2 maximum)

à l’aide du cordon de

b

rétention élastique
fourni, fixer le
plateau d’essai avec
le cordon élastique
fourni pré attaché à
la tête de mélange.

c

Bouchons du tube de
50mL bien fixés sur la
partie creuse de la tête

d

30

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

E. Chargement des tubes
de 5mL (2 maximum)

e

F. Chargement des tubes
de 1,5/2mL (4 maximum)

G. Chargement des tubes
de 5mL (6 maximum)

H. Chargement des tubes de
2mL (languette de 2 tubes –
24 maximum)

Retrait de la tête
du Vortexer

En cas de nécessité de nettoyage
duVortexer, veuillez respecter la séquence
deretrait delatête de mélange.

Régler l'alimentation sur OFF (Arrêt)
en plaçant l'interrupteur à 3 positions
àla position OFF (Arrêt) (centre).

Tenir la tête de mélange avec deux
mains et tirer-le verticalement
jusqu'à ce qu'il se libère de l'arbre.
Latechnique le levage de l'accessoire
avec le bout des doigts en utilisant
vos doigts comme point d'appui
vous permettra de retirer doucement
l'accessoire installé. Une fois
leVortexer nettoyé, réinstaller la tête
de mélange suivant les instructions.

f

g

h

placer
l'interrupteur
en position

OFF (Arrêt)

tirer
vertica­lement

31

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Soins et manipulation

Votre Vortexer doit recevoir tous les soins requis pour un appareil électrique. Éviter de
mouiller ou d'exposer à la fumée. La finition peut être lavée avec de l'eau (après avoir
débranché) et un savon doux ou détergent à l'aide d'un chiffon doux ou d'une éponge.
Éviter d'exposer un composant électrique du Vortexer à l'eau, à un agent de nettoyage
ou à tout autre liquide! Gardez l'unité propre en le séchant immédiatement tout
déversement. Les pièces de rechange sont disponibles chez la plupart de distributeurs
d'équipement de laboratoire au directement auprès de Heathrow Scientific, LLC.

AVERTISSEMENT! Débrancher avec de nettoyer. Ne pas immerger. Éviter la
pénétration de tout liquide dans le boîtier du Vortexer.

Liste d'assemblage des pièces

Pour commander des pièces du Vortexer:
Contacter votre distributeur local ou visiter le site Internet www.heathrowscientific.com.
Bien vouloir spécifier le Numéro, la quantité et la tension électrique de la pièce.

Numéros et noms des pièces:

HS120327 – Tête de mélange
HS120328 – Rembourrage central de mélange intermittent
HS120422 – 3 cordes de rétention élastiques supplémentaires
HS120329 – Cordon d'alimentation 120V avec fiche États-Unis UL
HS120330 – Cordon d'alimentation 100V avec fiche certifiée PSE Japon
HS120331 – Cordon d'alimentation 230V avec fiche certifiée Royaume-Uni
HS120332 – Cordon d'alimentation 230V avec fiche certifiée européenne
HS120333 – Cordon d'alimentation 230V avec fiche certifiée australienne

Responsabilités en matière d'élimination :

L'équipement que vous avez acheté peut contenir des substances dangereuses
qui pourraient affecter l'environnement. Conformément aux réglementations de la
Communauté européenne relatives aux appareils électroniques, vous devez utiliser
les systèmes d'élimination appropriés afin d'éviter l'exposition de ces substances à
l'environnement. Les systèmes d'élimination réutiliseront et recycleront de manière
responsable les matériaux dangereux provenant de votre équipement.

Le symbole de la poubelle barrée d'une croix vous invite à utiliser ces systèmes.

Pour obtenir plus d'informations sur les systèmes de collecte, de réutilisation et de
recyclage, veuillez contacter votre administration locale ou régionale. Vous pouvez
également nous contacter pour davantage d'informations sur la performance
environnementale de vos produits.

32

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com

Informations relatives au retour du produit

Important:

Le transport des matériaux dangereux sans autorisation constitue une violation de la loi
fédérale.

®

Heathrow Scientific

LLC n'acceptera aucun retour de produit si celui-ci n'est bien
nettoyé et décontaminé. Dans le cas peu probable d'un endommagement de l'unité
nécessitant un retour, contacter Heathrow Scientific® LLC pour obtenir une autorisation
de retour avant d'envoyer votre produit pour l'entretien.

Garantie

EN AUCUN CAS LES OBLIGATIONS DE HEATHROW SCIENTIFIC® LLC EN VERTU DE
CETTE GARANTIE N'EXCÉDERA LE PRIX D'ACHAT DU PRODUIT.

Garantie limitée

Heathrow Scientific
de vice de fabrication pour une période de deux ans à compter de la date d'achat.
Si vous êtes convaincu de ce que le produit est défectueux, vous devez, pendant la
période de garantie, en informer Heathrow Scientific
et retourner le produit à Heathrow Scientific

®

LLC garantie que Vortexer seront exempts de défaut de matériau ou

®

®

LLC avec un formulaire de retour. Afin

LLC, fournir une preuve d'achat

Si Heathrow Scientific LLC est correctement avisé et, après inspection, confirme la
défaillance et que la période de garantie n'est pas expirée, Heathrow Scientific

®

LLC
procédera à la réparation, à la modification ou au remplacement du produit, selon son
choix et sans frais.

OUTRE CETTE GARANTIE LIMITÉE, HEATHROW SCIENTIFIC

®

LLC NE FOURNIT
AUCUNE AUTRE GARANTIE, EXPLICITE OU IMPLICITE EN RAPPORT À LA QUALITÉ
OU À LA PERFORMANCE DU PRODUIT, Y COMPRIS SANS S'Y LIMITER LES
GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D'ADÉQUATION À UNE
UTILISATION PARTICULIÈRE. HEATHROW SCIENTIFIC® LLC NE POURRA EN AUCUN
CAS ÊTRE TENU POUR RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS,
SPÉCIAUX, EXEMPLAIRES OU PUNITIFS.

CETTE GARANTIE NE COUVRE PAS:

TOUTE DÉFAILLANCE OU DOMMAGE CAUSÉ PAR L'UTILISATION INCORRECTE
OU DÉRAISONNABLE DU PRODUIT; (LE VORTEXER DE HEATHROW SCIENTIFIC

®

LLC EST CONÇU POUR ÊTRE UTILISÉ UNIQUEMENT PAR DES TECHNICIENS DE
LABORATOIRE FORMÉS; L'UTILISATION DE CE PRODUIT PAR UNE TOUTE AUTRE
PERSONNE ANNULERA CETTE GARANTIE);

®

TOUT PRODUIT QUI, À LA SEULE APPRÉCIATION DE HEATHROW SCIENTIFIC

LLC,
A ÉTÉ MANIPULÉ FRAUDULEUSEMENT, MODIFIÉ OU RÉPARÉ PAR UNE PERSONNE
AUTRE QUE HEATHROW SCIENTIFIC® LLC;

TOUT PRODUIT DONT LA DÉFAILLANCE EST CAUSÉE PAR: (a) L'USURE DUE À
L'UTILISATION, (b) LA NÉGLIGENCE, (c) UN ACCIDENT, (d) UN MAUVAIS ENTRETIEN
OU (e) L'UTILISATION DANS DES CONDITIONS ANORMALES DE TEMPÉRATURE, DE
SALETÉ OU DE CORROSION OU L'UTILISATION AVEC DES MATÉRIAUX ABRASIFS
OU CORROSIFS

DES PIÈCES ACCESSOIRES, TELLES QUE LES PIÈCES EN CAOUTCHOUC ET EN
PLASTIQUE QUI SONT ENDOMMAGÉES PAR DES LIQUIDES OU LA MAUVAISE
UTILISATION.

33

Find Quality Products Online at: [e-mail]

www.GlobalTestSupply.com
