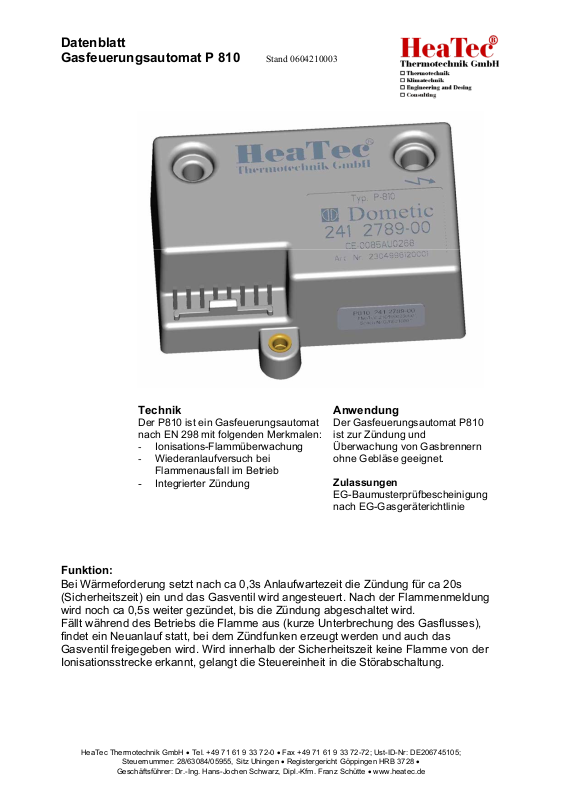

Datenblatt
Gasfeuerungsautomat P 810
Stand 0604210003
Technik
Der P810 ist ein Gasfeuerungsautomat
nach EN 298 mit folgenden Merkmalen:
- Ionisations-Flammüberwachung
- Wiederanlaufversuch bei
Flammenausfall im Betrieb
- Integrierter Zündung
Funktion:
Bei Wärmeforderung setzt nach ca 0,3s Anlaufwartezeit die Zündung für ca 20s
(Sicherheitszeit) ein und das Gasventil wird angesteuert. Nach der Flammenmeldung
wird noch ca 0,5s weiter gezündet, bis die Zündung abgeschaltet wird.
Fällt während des Betriebs die Flamme aus (kurze Unterbrechung des Gasflusses),
findet ein Neuanlauf statt, bei dem Zündfunken erzeugt werden und auch das
Gasventil freigegeben wird. Wird innerhalb der Sicherheitszeit keine Flamme von der
Ionisationsstrecke erkannt, gelangt die Steuereinheit in die Störabschaltung.
Anwendung
Der Gasfeuerungsautomat P810
ist zur Zündung und
Überwachung von Gasbrennern
ohne Gebläse geeignet.
Zulassungen
EG-Baumusterprüfbescheinigung
nach EG-Gasgeräterichtlinie
HeaTec Thermotechnik GmbH • Tel. +49 71 61 9 33 72-0 • Fax +49 71 61 9 33 72-72; Ust-ID-Nr: DE206745105;
Steuernummer: 28/63084/05955, Sitz Uhingen • Registergericht Göppingen HRB 3728 •
Geschäftsführer: Dr.-Ing. Hans-Jochen Schwarz, Dipl.-Kfm. Franz Schütte • www.heatec.de
Datenblatt
Gasfeuerungsautomat P 810
Funktions- und Programmablauf P810:
Zündung ohne Flammerkennung:
Versorgungsspannung
Wartezeit
Sicherheitszeit
Zündimpulse
Gas
Ionisation
Zündung mit Flammerkennung:
Versorgungsspannung
Wartezeit
Sicherheitszeit
Zündimpulse
Gas
Ionisation
Flammausfall während des Betriebes mit Wiederanlauf:
Versorgungsspannung
Wartezeit
Sicherheitszeit
Zündimpulse
Gas
Ionisation
Flammausfall während des Betriebes ohne Wiederanlauf:
Versorgungsspannung
Wartezeit
Sicherheitszeit
Zündimpulse
Gas
Ionisation
Fremdlichterkennung:
Versorgungsspannung
Wartezeit
Sicherheitszeit
Zündimpulse
Gas
Ionisation
Stand 0604210003
HeaTec Thermotechnik GmbH • Tel. +49 71 61 9 33 72-0 • Fax +49 71 61 9 33 72-72; Ust-ID-Nr: DE206745105;
Steuernummer: 28/63084/05955, Sitz Uhingen • Registergericht Göppingen HRB 3728 •
Geschäftsführer: Dr.-Ing. Hans-Jochen Schwarz, Dipl.-Kfm. Franz Schütte • www.heatec.de
Datenblatt
Gasfeuerungsautomat P 810
Ionisationsüberwachung
Eine Ionisationselektrode dient als Sonde in der Flamme, das Brennerdeck als Masse.
Es ist darauf zu achten, dass am Brennerdeck eine gute Flammenhaftung gewährleistet.
Funktions-/Schaltschema P810:
Stand 0604210003
HeaTec Thermotechnik GmbH • Tel. +49 71 61 9 33 72-0 • Fax +49 71 61 9 33 72-72; Ust-ID-Nr: DE206745105;
Steuernummer: 28/63084/05955, Sitz Uhingen • Registergericht Göppingen HRB 3728 •
Geschäftsführer: Dr.-Ing. Hans-Jochen Schwarz, Dipl.-Kfm. Franz Schütte • www.heatec.de
Datenblatt
Gasfeuerungsautomat P 810
Technische Daten:
Versorgungsspannung 1,5VDC (1,2V....1,65V)
Last je Ausgang
Stromaufnahme bei Ventil 50 Ω:
Zündung 100mA
Normalbetrieb 50mA
Umgebungstemperatur 0°C bis 70°C, Start bei –20°C
Schutzart Gehäuse IP54
Bauart des Flammensensors
Maximaler Ausgangsstrom 300 mA
Zündspannung 16 kV
Zündfrequenz 2,5Hz – 12Hz (abhängig von der Eingangsspannung)
Ladung pro Zündimpuls
Einbaulage beliebig
Anschlussbelegung: Stecker: Molex Teile-Nr.51144-0800 oder baugleiche Ausführung
Stift
Belegung
1 2 3 4 5 6 7 8
Mas
Masse Vers.
se
Spannung
Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
