H-Buster HBTV-39L06HD Schematic
Software
bien
NO ENLAZAN

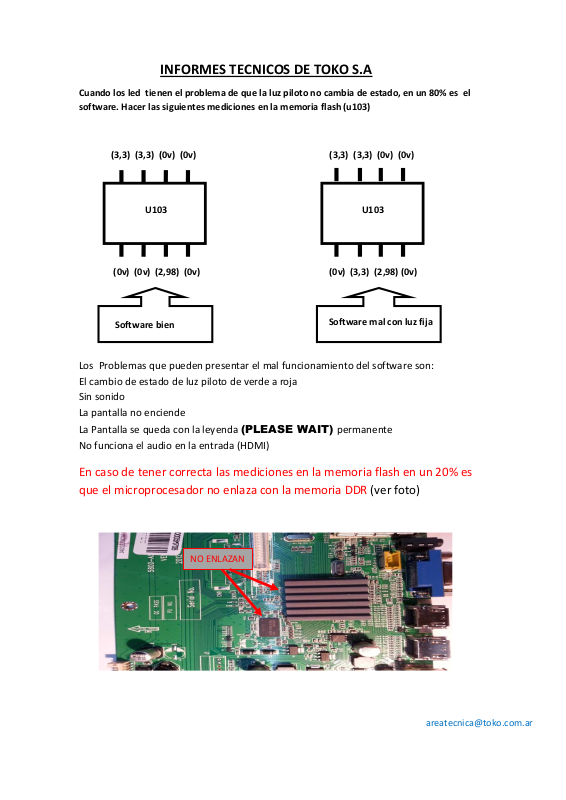

INFORMES TECNICOS DE TOKO S.A
Cuando los led tienen el problema de que la luz piloto no cambia de estado, en un 80% es el
software. Hacer las siguientes mediciones en la memoria flash (u103)
(3,3) (3,3) (0v) (0v) (3,3) (3,3) (0v) (0v)
uuuuuuuuuuuuuuu
U103 U103
(0v) (0v) (2,98) (0v) (0v) (3,3) (2,98) (0v)
Software mal con luz fija
Los Problemas que pueden presentar el mal funcionamiento del software son:
El cambio de estado de luz piloto de verde a roja
Sin sonido
La pantalla no enciende
La Pantalla se queda con la leyenda (PLEASE WAIT) permanente
No funciona el audio en la entrada (HDMI)
En caso de tener correcta las mediciones en la memoria flash en un 20% es
que el microprocesador no enlaza con la memoria DDR (ver foto)
areatecnica@toko.com.ar
INFORMES TECNICOS DE TOKO S.A
T O K O
S.
A
Z1051PI
Z1051PI
ME4953
PROBLEMA:
SOLUCION: CAMBIAR EL IC (U15) ME4953 Y EL IC (U50) Z1051PI EN TODOS LOS MODELOS
LUZ DE STAMBY QUEDA FIJA Y EL LED NO ENCIENDE
REGULADORES DE TENSION QUE TIENEN PROBLEMAS.
MUESTRA QUE TENSION TIENEN EN STAMBY Y EN ENCENDIDO
(STAMBY) (ENCENDIDO)
5,2V 0V 5,2V 5,2V
5,1V 0V 5,1V 5,2V
OV 0V 12V 12V
U15
11 V 0V 11V 12V
OV 0V OV OV
12V 2,4V 12V 2,4V
OV 2,5V OV 2,5V
U50
0,8V 0,9V 0,8V 0,9V
OV 0V OV OV
0,3V 0V 12V 2V
U52
OV 0V OV 12V
0,8V 0V 0,8V 0,8V
U15
U50
U52
areatecnica@toko.com.ar
SI INGRESA AL SERVICE CON LA LEYENDA EN PANTALLA QUE DICE
(BUR MODE)
ES QUE EL
Con el tv encendido y la antena puesta
presionar
los contactos
que
muestra
T O K O
S.
A
INFORMES TECNICOS DE TOKO S.A
TELEVISOR QUEDA BLOQUEADO A TODA SUS FUNCIONES
SOLUCION: DESARMAR EL CONTROL REMOTO COMO MUESTRA LA FOTO
la foto y el tv pedirá que seleccione el idioma. Presionar ok y el tv empezara a
programar, Al terminar queda solucionado
NOTA……………………………………………………………………………………………………………………………………………….
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
areatecnica@toko.com.ar
INFORMES TECNICOS DE TOKO
REVISAR QUE TENGA LA ALIMENTACION DE 12V LOS PINES 1Y2 DEL CONECTOR CN11,
ME9435A
T O K O
S.
A
CN 11
PROBLEMA:
SOLUCION:
DE LO CONTRARIO CAMBIAR EL IC (U12) ME9435A
NO TIENE VIDEO LA PANTALLA
areatecnica@toko.com.ar
3,5V
4,4V
5,2V
T O K O
S.
A
@toko.com.ar
INFORMES TECNICOS DE TOKO
PROBLEMA:
SOLUCION: REVISAR LOS DIODOS QUE NO ESTEN EN CORTO O CON FUGA O ABIERTOS
LA LUZ DE STAMBY QUEDA FIJA EN UN COLOR APENAS LO ENCHUFAMOS EN LA RED 220V
NOTA
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………….................................................
...............................................................................................................................................................
...............................................................................................................................................................
...............................................................................................................................................................
...............................................................................................................................................................
...............................................................................................................................................................
...............................................................................................................................................................
..............................................................................................................................................................
areatecnica
INFORME SERVICE TOKO S.A
RESOLDAR CON UN SOLDADOR DE AIRE CALIENTE EL CIRCUITO INTEGRADO
T O K O
S.
A
PROBLEMA: EL PROBLEMA ES QUE TIENE SONIDO CON DISTORCION EN PARLANTE DERECHO
SOLUCION:
DE AUDIO (TAS5707) ver foto
TAS5707
NOTA
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
areatecnica@toko.com.ar
INFORME SERVICE TOKO S.A
Ficha del sensor
T O K O
S.
A
PROBLEMA: TELEVISOR NO RESPONDE AL CONTROL REMOTO EN LOS MOD 32E700/39E700
SOLUCION: DESARMAR EL TELEVISOR Y COLOCAR BIEN LA FICHA DE SENSOR REMOTO QUE CASI
SEGURO ESTA MAL COLOCADA (ver foto)
NOTA
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
areatecnica@toko.com.ar
REPASAR SOLDADURAS AL
DEL MISMO INTEGRADO
VERIFICAR QUE EL FUSE
NO ESTE ABIERTO
A
PLACA INVERTER DE LOS TV 39E700KB
EL PROBLEMA QUE TIENE ES QUE SE CORTA LA ILUMINACION DE LA PANTALLA
INFORME SERVICE TOKO S.A
(OZ9967GN) . SI NO SE ARREGLA
EL DEFECTO HACER EL CAMBIO
NOTA
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………………………………..
T O K O S.
areatecnica@toko.com.ar
