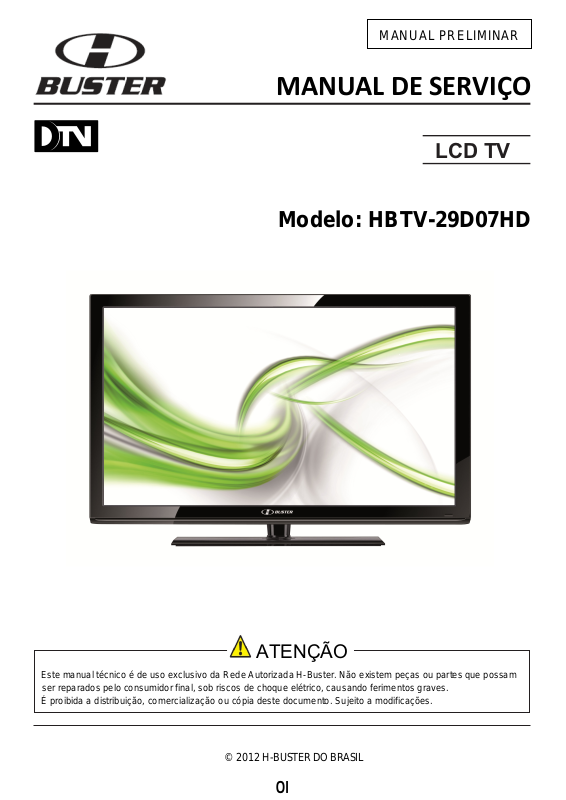

MANUAL PRELIMINAR
MANUAL DE SERVIÇO
LCD TV
Modelo: HBTV-29D07HD
ATEN…†O
Este manual técnico é de uso exclusivo da Rede Autorizada H-Buster. Não existem peças ou partes que possam
ser reparados pelo consumidor final, sob riscos de choque elétrico, causando ferimentos graves.
É proibida a distribuição, comercialização ou cópia deste documento. Sujeito a modificações.
© 2012 H-BUSTER DO BRASIL
01
Manual de Serviço
HBTV-29D07HD
ÍNDICE
Capítulo 1. Informações Gerais
1-1. Prefácio
1-2. Avisos Importantes
1-3. Informações sobre ESD (Descarga Eletrostática)
1-4. Informações sobre Solda "Lead-Free (PbF)"
1-5. Informações sobre as fotos mostradas
1-6. Informações sobre os códigos de peças e pedidos
Capítulo 2. Especificações Técnicas
Capítulo 3. Identificando as Placas
.................................................................................................... 3
................................................................................ 3
. ........................ 4
................................... 4
............................................ 5
...................... 5
......................................6
..........................................7
Capítulo 4. Instruções de Operação (simplificado)
Capítulo 5. Diagrama Elétrico
5-1. Placa Principal
5-2. Placa da Fonte
......................................................................................
......................................................................................
......
11
24
8
Capítulo 6. Vista Explodida
Capítulo 7. Lista de Peças
..........................................................26
............................................................27
02
Manual de Serviço
HBTV - 29D07HD
Capítulo 1. Informações Gerais
1-1 Prefácio
Este Manual de Serviço descreve o conserto da TV LCD no nível de módulo para pessoal técnico qualificado e autorizado H-Buster. Este também inclui
informações de proteção que devem ser seguidas para a manutenção segura e
adequada desta TV (veja informações abaixo e nas páginas seguintes).
Pedimos a leitura destes tópicos para uma manutenção segura e eficiente.
1-2 Avisos Importantes:
1. Oriente os clientes para seguir as instruções de operação e as precauções de
segurança fornecidas com o produto;
2. Desconecte o cabo de alimentação CA antes de limpar ou desmontar o
produto;
3. Verifique o cabo de alimentação CA e o plugue quanto a desgaste ou danos e
substitua-os, conforme necessário;
4. Não utilize produtos de limpeza líquidos ou em aerossol para limpar a tela;
5. Não coloque o produto em uma mesa instável ou carrinho. Caso contrário o
produto pode cair, resultando em ferimentos e danos ao produto. Se um
carrinho for utilizado, tenha cuidado ao mover a combinação carrinhoaparelho para evitar danos se ela virar;
6. Utilize somente peças de substituição especificadas pela H-Buster ou que
tenham a mesma especificação técnica;
7. Não bata o painel de LCD. Caso quebre, tenha cuidado ao manusear a peça
danificada;
8. Mantenha o produto longe de fontes de calor, como radiadores, aquecedores, fogões e outros aparelhos que geram calor;
9. Não bloqueie nenhuma abertura de ventilação;
10.Não utilize o produto perto de água. Por exemplo, perto da banheira, pia de
banheiro, pia de cozinha, tanque de lavar roupa, em uma superfície úmida ou
perto da piscina.
11.Itens marcados com o símbolo “
segurança, e portanto, devem ser substituídos pelo mesmo valor e/ou especificação. O uso de peças de reposição com características diferentes
pode resultar em incêndio ou choque elétrico.
” indicam itens e/ou componentes de
3
Manual de Serviço
HBTV - 29D07HD
1-3. Informações sobre ESD (Descarga Eletrostática):
Alguns semicondutores (CI´s, transistores, memórias) empregados
neste equipamento podem ser danificados facilmente por eletricidade estática.
Esses componentes são designados comumente por “Electrostatically Sensitive (ES) Devices”, ou “Dispositivos Sensíveis a Eletricidade Estática (ESD)”.
As seguintes regras e normas devem ser obedecidas, pois ajudam a reduzir
a incidência de danos em componentes causados por ESD:
1. Antes de manipular qualquer placa e/ou componente sensível a descarga
eletrostática, drene qualquer carga eletrostática que possa existir em seu
corpo e/ou roupa, tocando as mãos em qualquer superfície aterrada adequadamente. Sempre que possível, utilize uma pulseira anti-estática e em
local apropriado, conforme ilustração abaixo.
2. Após remover um componente e/ou placa equipada com dispositivos ES,
armazene-a em um local apropriado, como sacos anti-estáticos. Evite deixar
placas sensíveis a ESD expostas ao ar livre;
1-4. Informações sobre Solda “Lead-Free (PbF)”:
Este produto é fabricado com solda livre de chumbo, chamado “solda Lead-
Free”, designado pela sigla “PbF” e/ou com o símbolo “ ” impresso nas placas.
Este processo é parte de um movimento de responsabilidade sócio-ambiental
dentro da indústria de produtos eletro-eletrônicos de consumo. A H-Buster utiliza
soldas sem-chumbo em seus produtos e processos de manufatura, atendendo às
legislações ambientais internacionais.
Recomendamos a utilização de estações de solda certificadas “Lead-Free” ou
ferros de solda com temperaturas apropriadas para a sua utilização. Nunca misture
os tipos de solda sob risco de contaminação da placa e, consequentemente,
problemas futuros de funcionamento do equipamento.
4
Manual de Serviço
HBTV - 29D07HD
1-5. Informações sobre as fotos mostradas:
Todas as fotos e ilustrações exibidas neste manual são meramente
ilustrativas, podendo ser modificadas. Quaisquer alterações serão divulgadas
em nosso site de serviços (acesso restrito com login e senha):
http://autorizadas.hbuster.com.br
1-6. Informações sobre os códigos de peças e pedidos:
A vista explodida e a lista de componentes eletrônicos disponíveis para este
produtos estão listados no final deste manual técnico. Sempre que realizar qualquer
pedido de peças, consulte os respectivos códigos nos manuais, para evitar atrasos e
erros nos pedidos.
5
Manual de Serviço
HBTV - 29D07HD
Capítulo 2.
Modelo
Ta ma n h o d a t e la (p o le ga d as )
Diagonal visual (mm)
Consumo máx.
Consumo em stanby
Dimensões com suporte (LxAxP) (mm)
Dimensões sem suporte (LxAxP) (mm)
Peso com suporte (kg)
Peso sem suporte (kg)
Ves a (mm )/ Para fus o
HBTV-29D07HD
29
730
95W
≤ 1W
680 X 475 X 200
680 X 416 X 93
6,6
5,9
200x100 (HxV)/ M4
6
Manual de Serviço
HBTV - 29D07HD
Capítulo 3. Identificando os Principais Componentes
PLACA PRINCIPAL
PLACA DA FONTE
MIP 293SW REV: 1.0
7
ALTO FALANTES
PLACA AV
MODELO LCD:
PLACA DO TECLADO LATERAL E CONJ DE TECLAS E
PLACA DO SENSOR IR
8
Manual de Serviço
2 Pilhas (AAA)
HBTV - 29D07HD
Capítulo 4. Instruções de Operação (Simplificado)
(as instruções abaixo foram extraídas do manual do usuário, contendo apenas as informações básicas)
POWER
Controle Remoto
CH
INPUT
MTS CC DNR
123
456
789
Q.VIEW
Q.MENUMENU
0
INFOEXIT
OK
H.LOCK
SLEEP
GUIDE
FAVORITE
VOL
CH.LIST P. SIZ E
P.MO DE S.MODE
Manual de instruções
3
INP UT
4
5
6
2
1
CHCH
7
9
CA BL E ANTENNA
R F IN
1
(10)
-29D07HD
HBTV
r
P
b
P
1
Y
COMPONENTE
R
ÁUDIO
L
R
AUDIO
2
L
AV
VÍDEO
3
USB
5V 500mA
4
5
HDMI
(11)
POWER
INPUT
1
2
MTS CC DNR
15
16
1 2 3
3
4 5 6
7 8 9
Q.VIEW
0
4
Q.MENUMENU
OK
6
7
9
11
10
12
VOL
P.MODE S.MODE
CH.LIST P.SIZE
GUIDE
SLEEP
INFOEXIT
CH
H.LOCKFAVORITE
17
18
5
19
20
8
21
22
23
13
14
(12)
