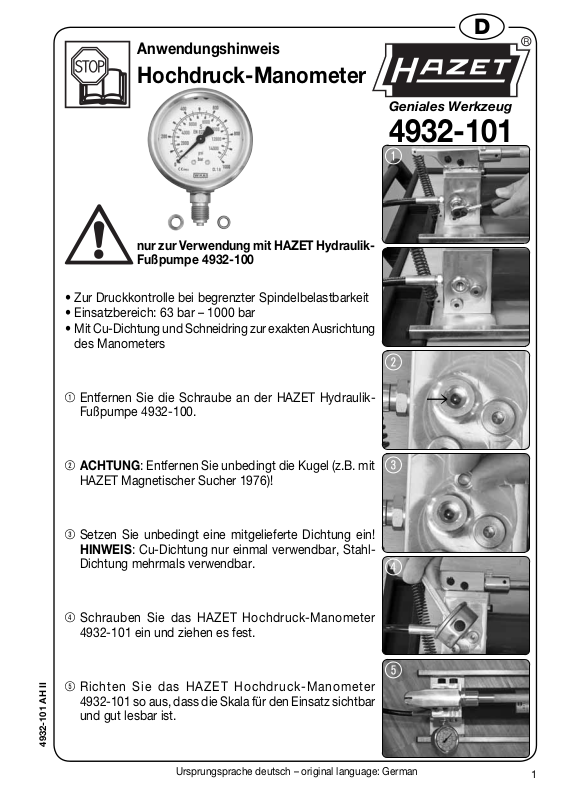

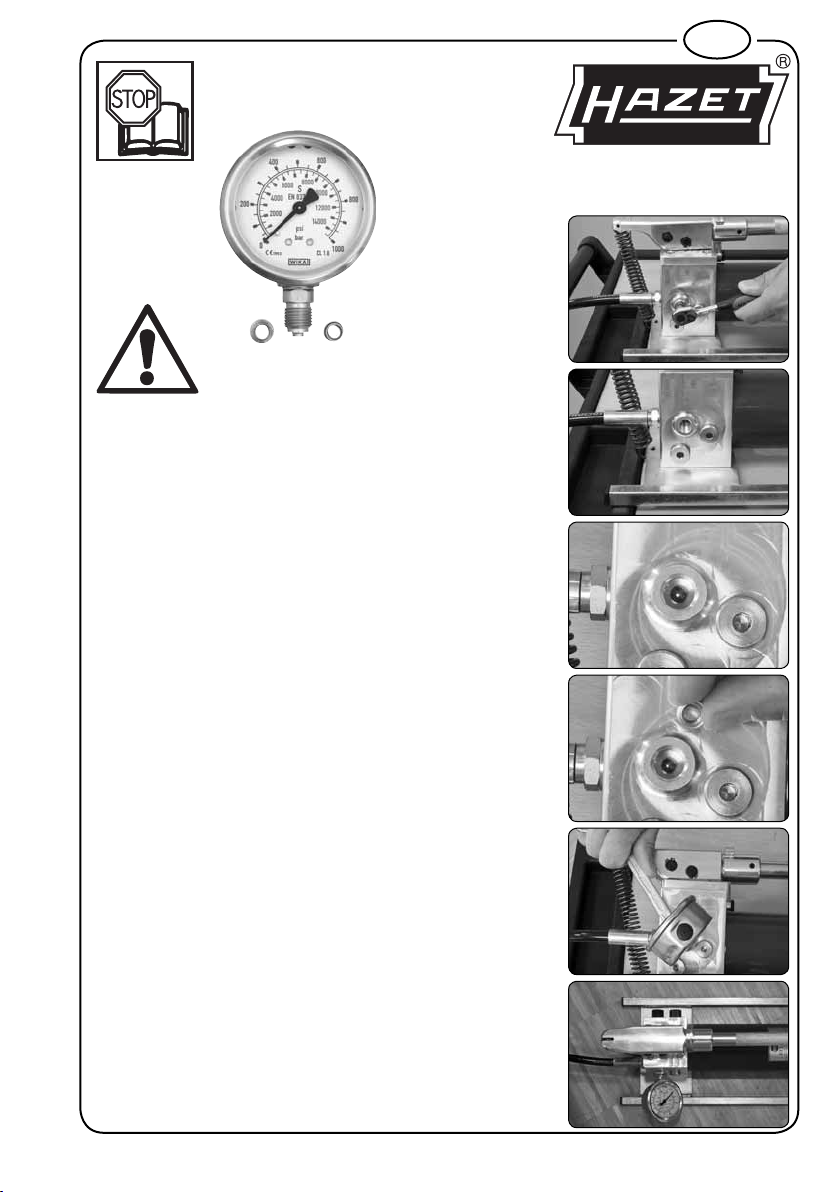

Page 1
Anwendungshinweis
Hochdruck-Manometer
Geniales Werkzeug
4932-101
1
nur zur Verwendung mit HAZET HydraulikFußpumpe 4932-100
• Zur Druckkontrolle bei begrenzter Spindelbelastbarkeit
• Einsatzbereich: 63 bar – 1000 bar
• Mit Cu-Dichtung und Schneidring zur exakten Ausrichtung
des Manometers
2
1
Entfernen Sie die Schraube an der HAZET Hydraulik-
Fußpumpe 4932-100.
D
씮
2
ACHTUNG: Entfernen Sie unbedingt die Kugel (z.B. mit
HAZET Magnetischer Sucher 1976)!
3
Setzen Sie unbedingt eine mitgelieferte Dichtung ein!
HINWEIS: Cu-Dichtung nur einmal verwendbar, StahlDichtung mehrmals verwendbar.
4
Schrauben Sie das HAZET Hochdruck-Manometer
4932-101 ein und ziehen es fest.
5
Richten Sie das HAZET Hochdruck-Manometer
4932-101 so aus, dass die Skala für den Einsatz sichtbar
und gut lesbar ist.
4932-101 AH II
Ursprungsprache deutsch – original language: German
3
4
5
1

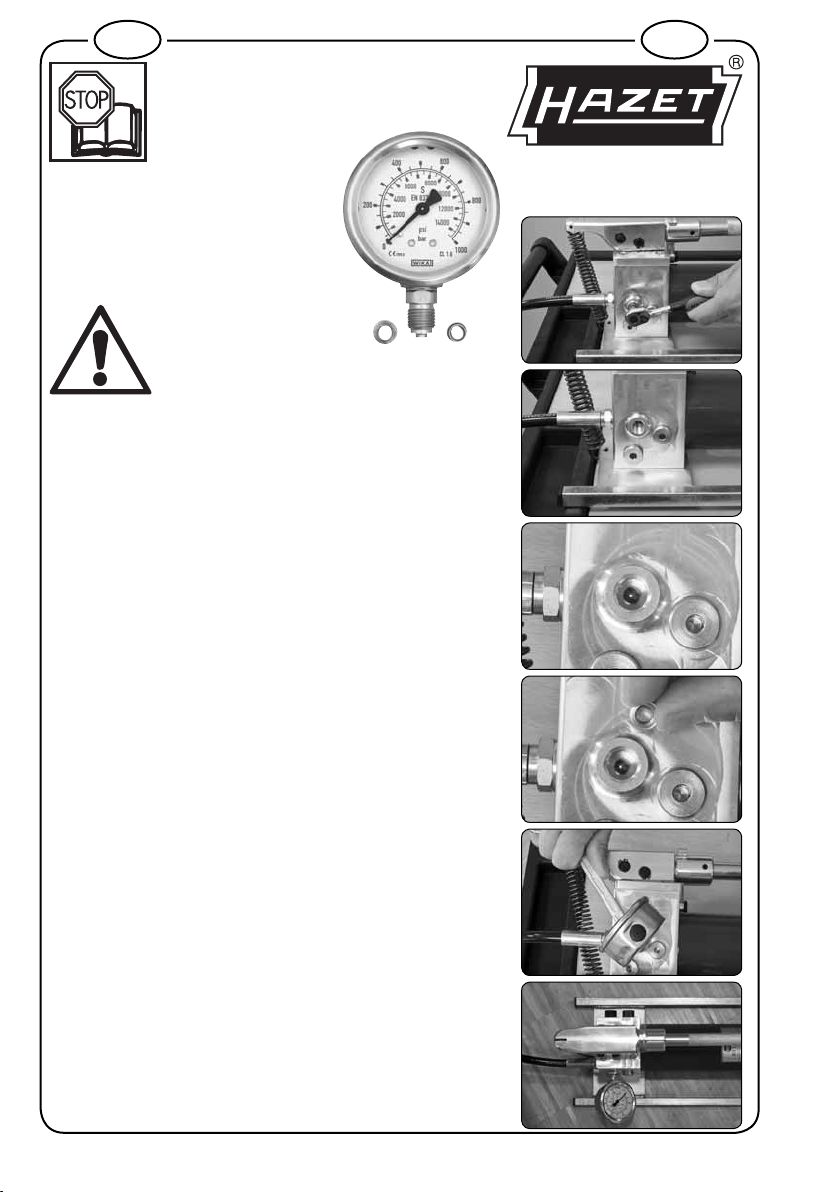

Page 2
GB
Application Note
High-Pressure
USA
Manometer
Only suitable for usage with the HAZET
Hydraulic Foot Pump 4932-100
• For pressure control when using a spindle with limited
capacity
• Application range: 63 bar – 1000 bar
• With CU seal and cutting ring for accurate manometer
adjustment
1
Remove the screw at the Hydraulic Foot Pump HAZET
4932-100.
2
CAUTION: It is essential to remove the ball (e.g. with the
Magnetic Pick-Up Tool HAZET 1976)!
Ingenious Tools
4932-101
1
2
씮
3
3
Make sure to insert the seal included in delivery!
NOTE: CU seals may not be reused, steel seals may be
used several times.
4
Screw the High-Pressure Manometer HAZET 4932-101
into the Hydraulic Foot Pump and tighten fi rmly.
4
5
5
Adjust the scale position of the High-Pressure
Manometer HAZET 4932-101 until it is clearly and
comfortably readable.
2
[ +49 (0) 21 91 / 7 92-0 • \ +49 (0) 21 91 / 7 92-375 (Deutschland) -400 (International) • ^ hazet.de • ] [email protected]
HAZET-WERK Hermann Zerver GmbH & Co. KG • } 10 04 61 • D-42804 Remscheid • Germany
4932-101 II. 10.2011/∞ be/Lief
