Hazebase The Fab Operating instructions [de]

Bedienungsanleitung

THE FAB

Lieferumfang

• Hazer THE FAB inkl. Flightcase 19“ 2HE

• 1 Liter-Leerkanister

• Tankdeckel mit Schnellkupplung

• Netzkabel mit TrueOne-Stecker

• 1 Liter base*V – veganes Spezialfluid

• Bedienungsanleitung

Bitte überprüfen Sie die Vollständigkeit der Lieferung

1

THE FAB

1. Vorwort 2

2. Sicherheitshinweise 4

3. Bezeichnung der Teile 5

4. Vorbereitung 6

4.1 Auswahl des Standortes 6

4.2 Wechseln des Kanisters 6

5. Hazefluid 6

6. Arbeiten mit THE FAB 6

6.1 Bedienfeld des THE FAB 7

6.2 Bedienung im Stand-alone-Modus 8

6.3 Betrieb über DMX512/RDM 9

6.4 Betrieb über Ethernet 10

6.5 Betrieb über Kabelfernsteuerung (Option) 11

6.6 Betrieb über Funkfernsteuerung (Option) 12

7 Einstellungen 14

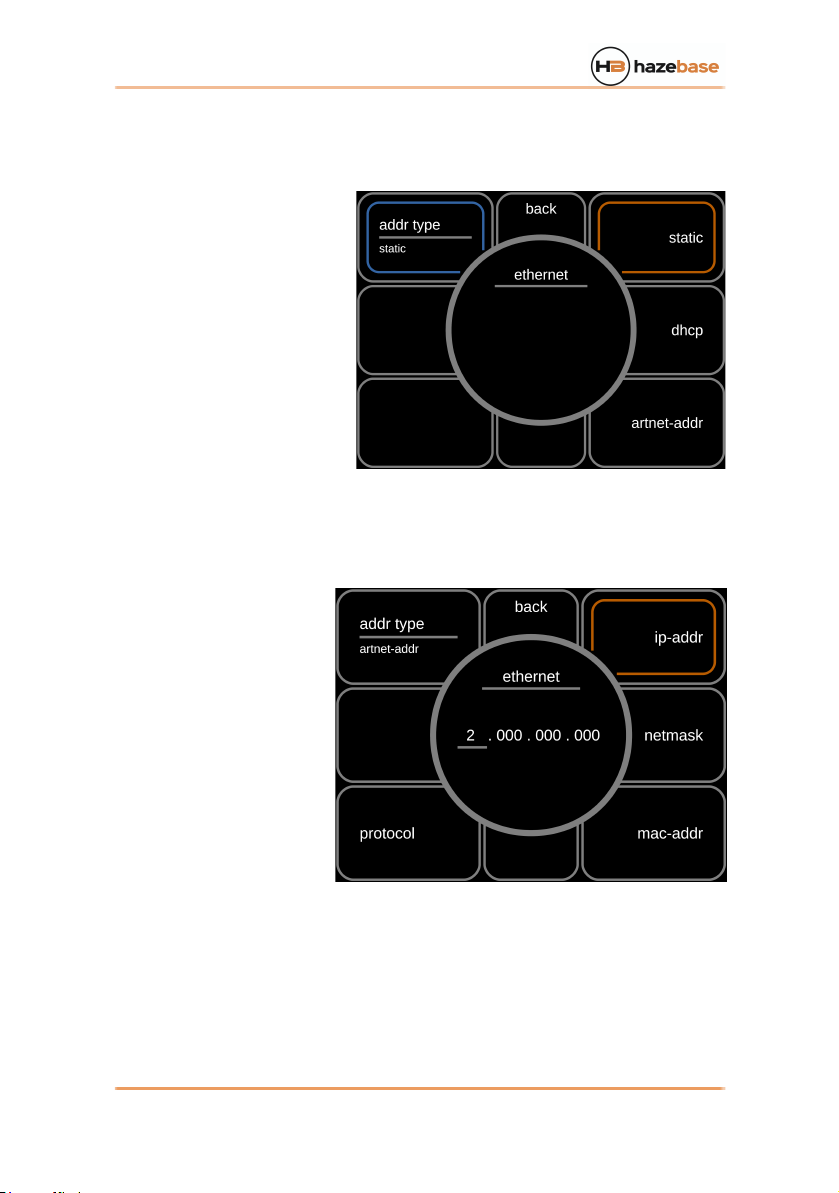

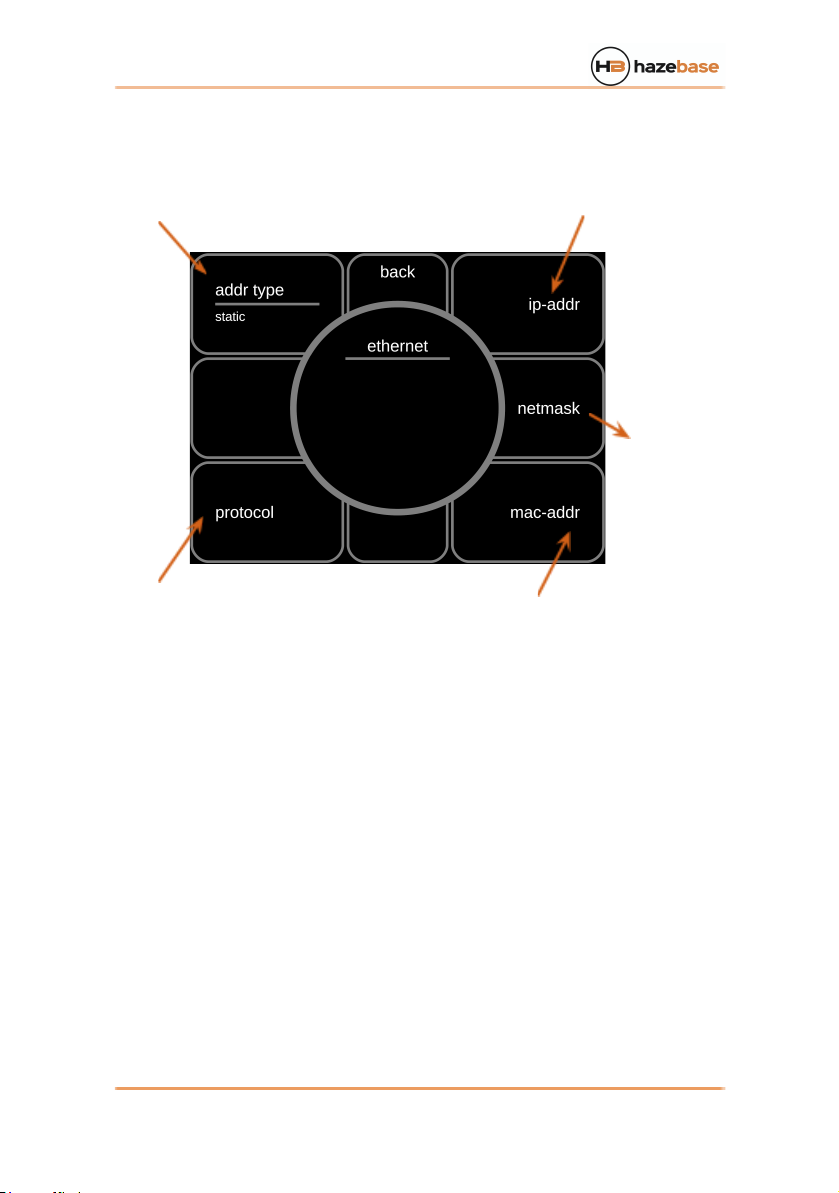

7.1 Einstellungen der Ethernet-Schnittstelle 15

7.1.1 Einstellung der IP-Adressen Steuerung 16

7.1.2 Einstellung der IP-Adresse (statisch) 16

7.1.3 Einstellung der Sub-Netz-Maske 16

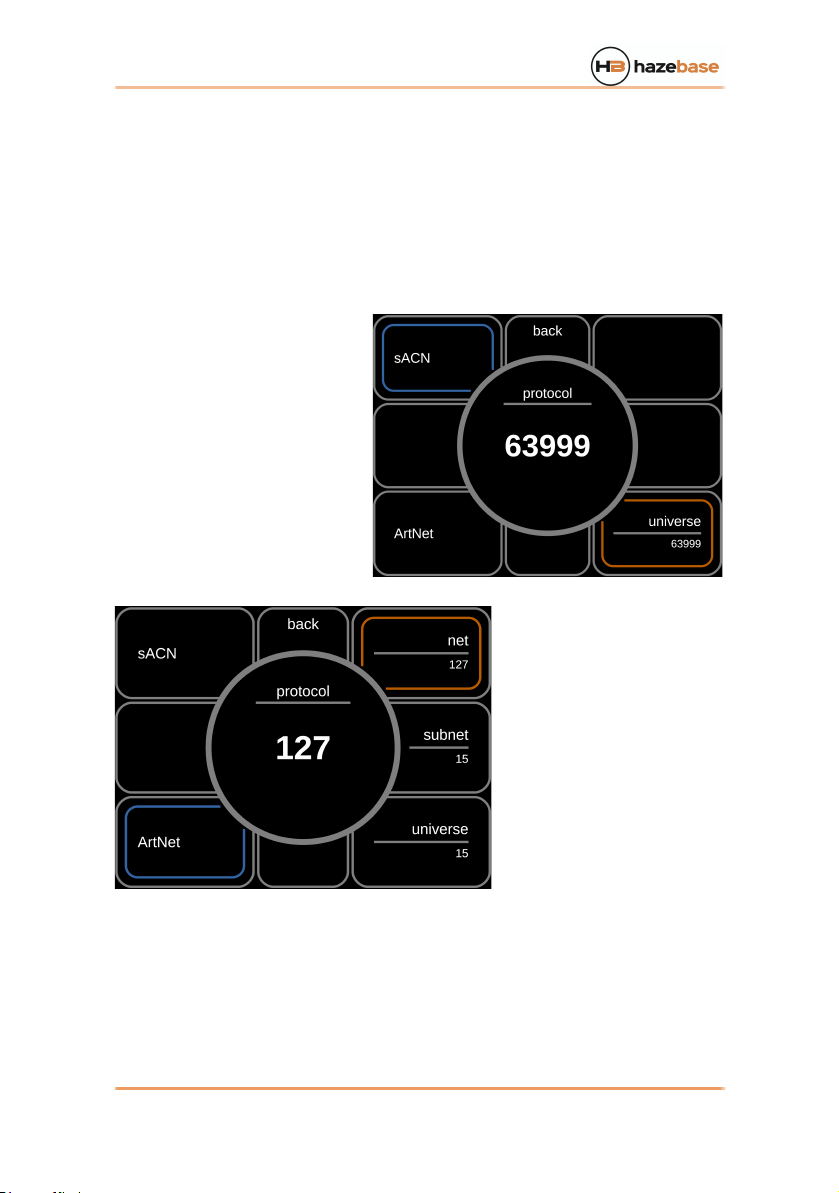

7.1.4 Auswahl des Protokolls über Ethernet 17

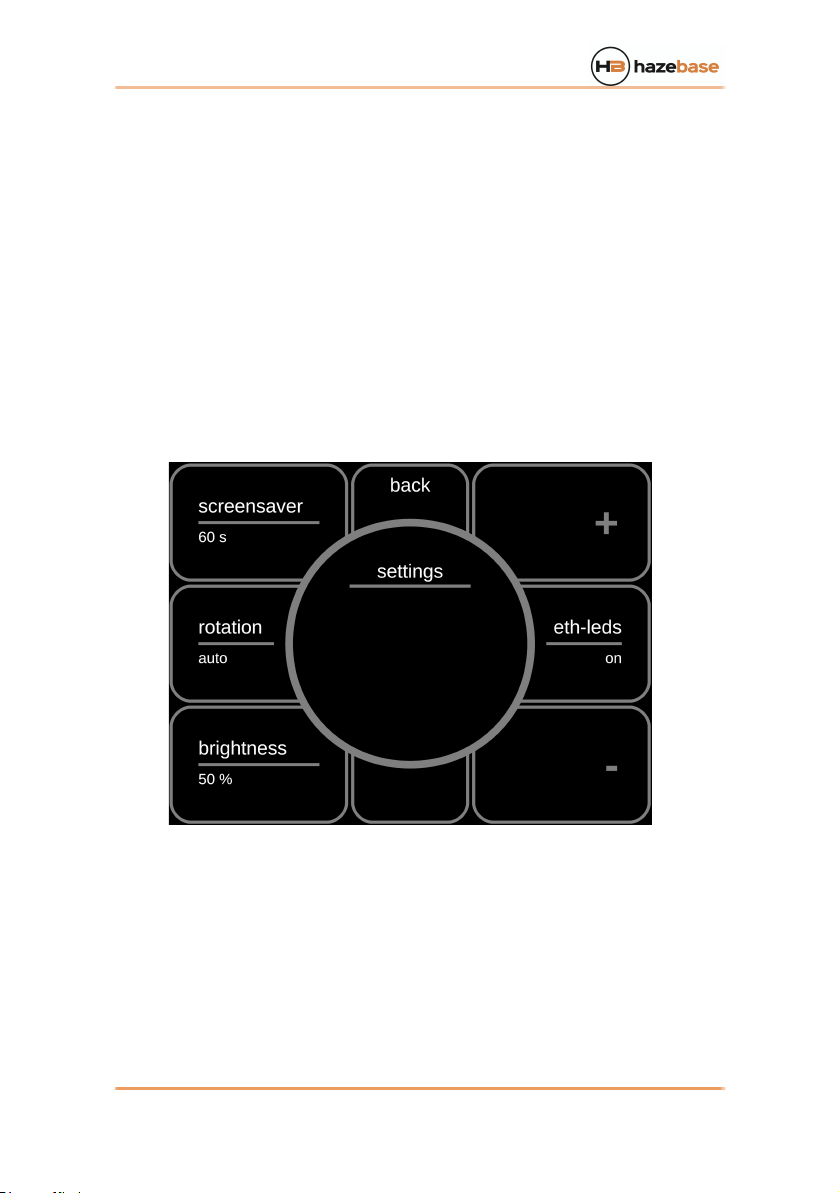

7.3 Bildschirm-Einstellungen 18

7.4 Verbrauchsanzeige 19

7.5 Verschiedenes 20

8. Pflege und Wartung 21

9. Fehlerbehebung 22

10. Technische Daten 24

11. Garantiebestimmungen 25

2

THE FAB

1. Vorwort

THE FAB ist ein Dunsterzeuger der neuesten Generation. Er bietet eine Vielzahl an
Einsatzmöglichkeiten um ihre Lichteffekte noch besser darzustellen.

THE FAB wird verwendet um Dunst zu generieren. Somit kann der atmosphärische
Effekt erzeugt werden, der für eine ansprechende Lichtshow nötig ist.

Durch die Einstellbarkeit von Pumpenleistung, Lüfterdrehzahl und Anstellwinkel der
beiden Luftleitbleche kann nahezu jede gewünschte Dunst-Dichte erzeugt werden.
Zum Einsatz kommt ein neu entwickeltes veganes, hochkonzentriertes Fluid. Dies
erzeugt feinste Tröpfchen bei maximaler Standzeit in der Luft.

Seine zwei extrem leisen und regelbaren Lüfter ermöglichen den Einsatz in Bereichen,
in denen Nebengeräusche störend sind.

THE FAB bietet zudem unzählige Möglichkeiten der Ansteuerung. Neben der direkten
Bedienung am Gerät mittels Touchscreen, kann der Dunsterzeuger über
DMX512/RDM, als auch über Ethernet ( Art-NetTMund sACN) ferngesteuert werden.
Aber auch eine Kabelfernbedienung oder Funkfernbedienung stehen optional zur
Verfügung.

Standardmäßig ist THE FAB in einem 19“ 2HE Roadcase montiert. Die 1 Liter
Fluidflasche reicht von ca. 150 Stunden bei kleinsten Einstellungen bis hin zu 3
Stunden bei maximalem Ausstoß.

Der direkt beheizte Verdampfer des THE FAB ist in weniger als 10 Sekunden auf
Betriebstemperatur und benötigt trotz extrem hohen Ausstoßmengen lediglich 500W.
Sein Weitbereichseingang (100V-240V AC) ermöglicht den Einsatz auf der ganzen
Welt.

3

THE FAB

2. Sicherheitshinweise

• Aus der Nebelaustrittsöffnung tritt sehr heißer Dampf aus. Achtung
Verbrennungsgefahr !

• Während des Nebelvorgangs können vereinzelt sehr heiße Fluid-Tröpfchen
aus der Nebelaustrittsöffnung austreten. Daher dürfen sich im Abstand von
1,5 m zur Nebelaustrittsöffnung keine Personen oder wärmeempfindliche
Gegenstände befinden.

• Niemals während des Betriebes oder im aktiviertem Zustand an der
Nebelaustrittsöffnung hantieren.

• Das Gerät ist an einem nicht wärmeempfindlichen Ort aufzustellen. Einen
Mindestabstand von 60 cm zu entflammbaren, brennbaren und
wärmeempfindlichen Gegenständen einhalten.

• Das eingesetzte Nebelfluid beinhaltet ein Glykol, welches mit einer leicht
bläulichen, fast unsichtbaren Flamme brennt. Deshalb niemals in starke
Zündquellen wie offenes Feuer nebeln.

• Niemals das an eine Stromquelle angeschlossene Gerät öffnen.

• Während des Betriebes ist vereinzeltes Austreten von heißen Fluidtröpfchen
möglich. Es sollte daher darauf geachtet werden, dass diese nicht zu einer
Gefahr für Menschen werden können. Sicherheitsabstand zur
Nebelaustrittsdüse von 3m einhalten.

• Das Nebelfluid nicht einnehmen und von Kindern fern halten. Bei
Augenkontakt mit viel Wasser ausspülen. Bei versehentlicher Einnahme
einen Arzt aufsuchen.

• Verschüttetes oder verspritztes Fluid kann Rutschgefahr auslösen. Fluid
aufnehmen und vorschriftsmäßig entsorgen.

• Sichtweite nicht unter 2m sinken lassen, Sie tragen die Verantwortung für
Personen, die sich im vernebelten Raum bewegen.

• Der erzeugte Nebel kann Rauchmelder auslösen.

Die hier angewendete Methode zur Erzeugung von Kunstnebel ist weitgehend
ungefährlich und wird weltweit im Entertainmentbereich angewendet. Uns ist kein Fall
bekannt, in dem ein gesunder Mensch durch Verwendung dieses künstlichen Nebels
zu Schaden gekommen wäre.

Dennoch empfehlen wir erkrankten Personen oder Personen mit
Vorschäden der Atemwege oder Neigungen zu Allergien den Kontakt mit
künstlichem Nebel zu vermeiden !

4

THE FAB

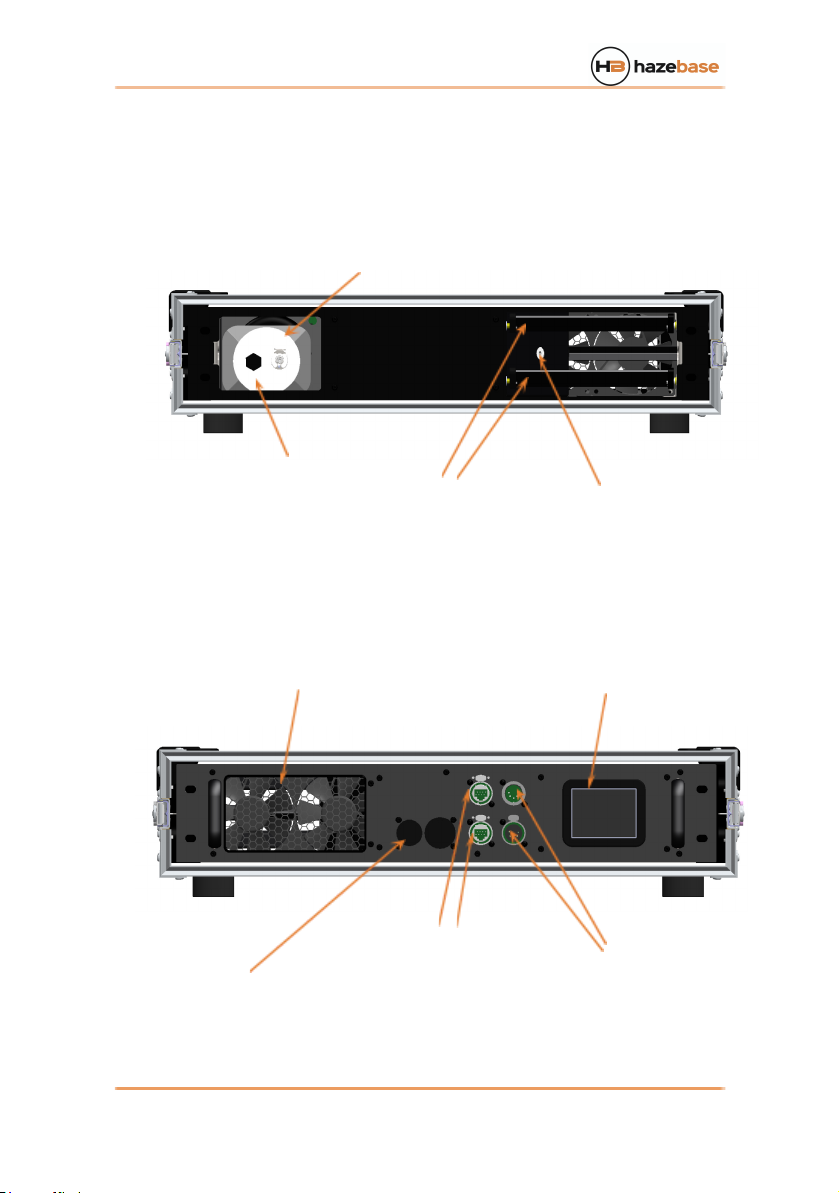

3. Bezeichnung der Teile

Frontansicht

Rückansicht

5

Fluidkanister

Lüftereinlass

Fluideingang (1)

Luftleitbleche

Austrittsdüse

TFT-Display mit
Touchscreen

Stromversorgung

10/100MBit
Ethernet Art-Net™
und sACN

DMX/RDM, Funk- und
Kabelremote (2)

THE FAB

4. Vorbereitung

4.1 Auswahl des Standortes

Der Standort, an dem der THE FAB betrieben wird muss

• eine gute Belüftung besitzen, mit kalter und nebelfreier Luft

• trocken sein

• vibrations- und erschütterungsfrei sein

• aus einer nicht entflammbaren Stellfläche bestehen

• weit genug von leicht entflammbaren Gegenständen entfernt sein

• eine Umgebungstemperatur zwischen 5°C und 45°C besitzen

• eine relative Luftfeuchte von unter 80% haben.

4.2 Wechseln des Kanisters

• Lösen Sie die Stecktülle aus der Schnellkupplung durch Drücken des
Arretierknopfes

• Halten Sie den Ansaugschlauch in der rechten Kante des Fluidfachs

• Nehmen Sie den Kanister aus dem Fluidfach

• Schrauben Sie den Tankdeckel vom leeren Kanister ab und schrauben Sie
diesen auf einen neuen, bzw. vollen Kanister.

• Schieben Sie den Kanister wieder in das Fluidfach.

• Stecken Sie die Stecktülle wieder in den Tankdeckel.

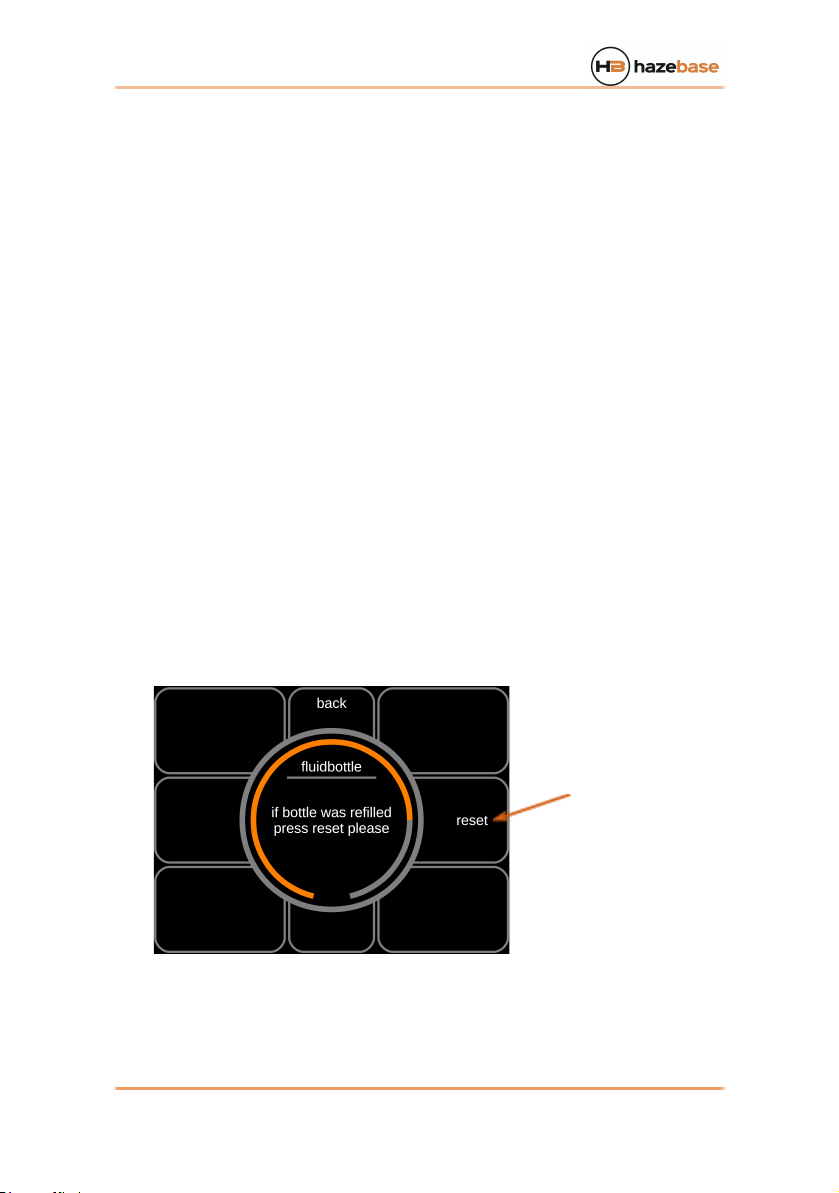

• Setzen Sie die Fluidanzeige zurück (siehe Kapitel 7.4)

• Sollte die Pumpe leer gelaufen sein, halten Sie THE FAB mit der Frontseite
nach unten und lassen Sie ihn einige Sekunden nebeln. Die Fluidpumpe füllt
sich dann wieder komplett mit Fluid.

5. Hazefluid

Bitte nutzen Sie für den THE FAB nur das original base*V Fluid.

6

THE FAB

6. Arbeiten mit THE FAB

THE FAB ist ein Dunsterzeuger neuester Generation. Mit ihm kann vom feinsten Dunst
bis zum nebelähnlichen Effekt erzeugt werden.

Der Effekt kann sich nur langsam aufbauen. Daher sollten Sie das Gerät einige Zeit vor
dem Einsatz einschalten.

Bitte sorgen Sie dafür, dass weder beim Lufteinlass noch beim Auslass Gegenstände
angebracht sind, so dass eine freie Zirkulation möglich ist.

Nach dem Einstecken des Netzsteckers erscheint das Hauptmenü. Die Maschine heizt
noch nicht auf, da dies unter zehn Sekunden benötigt und nur bei Bedarf stattfindet.

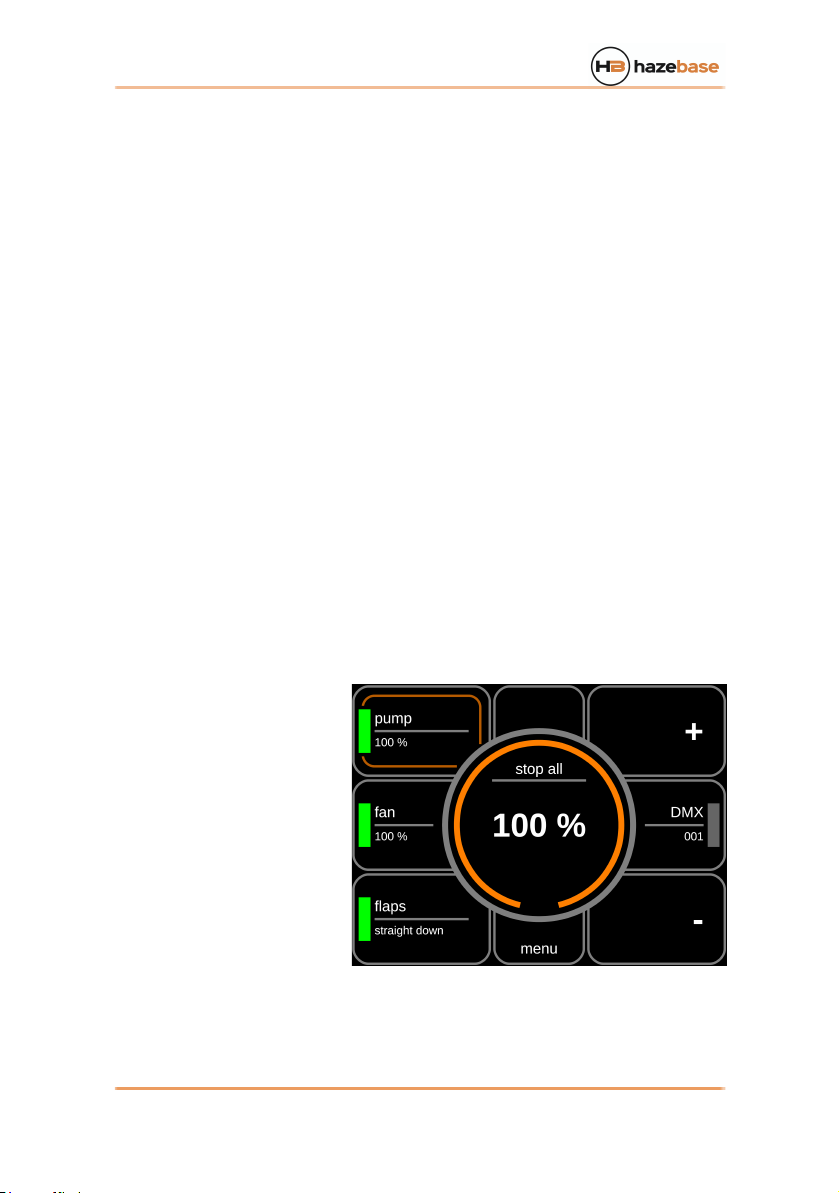

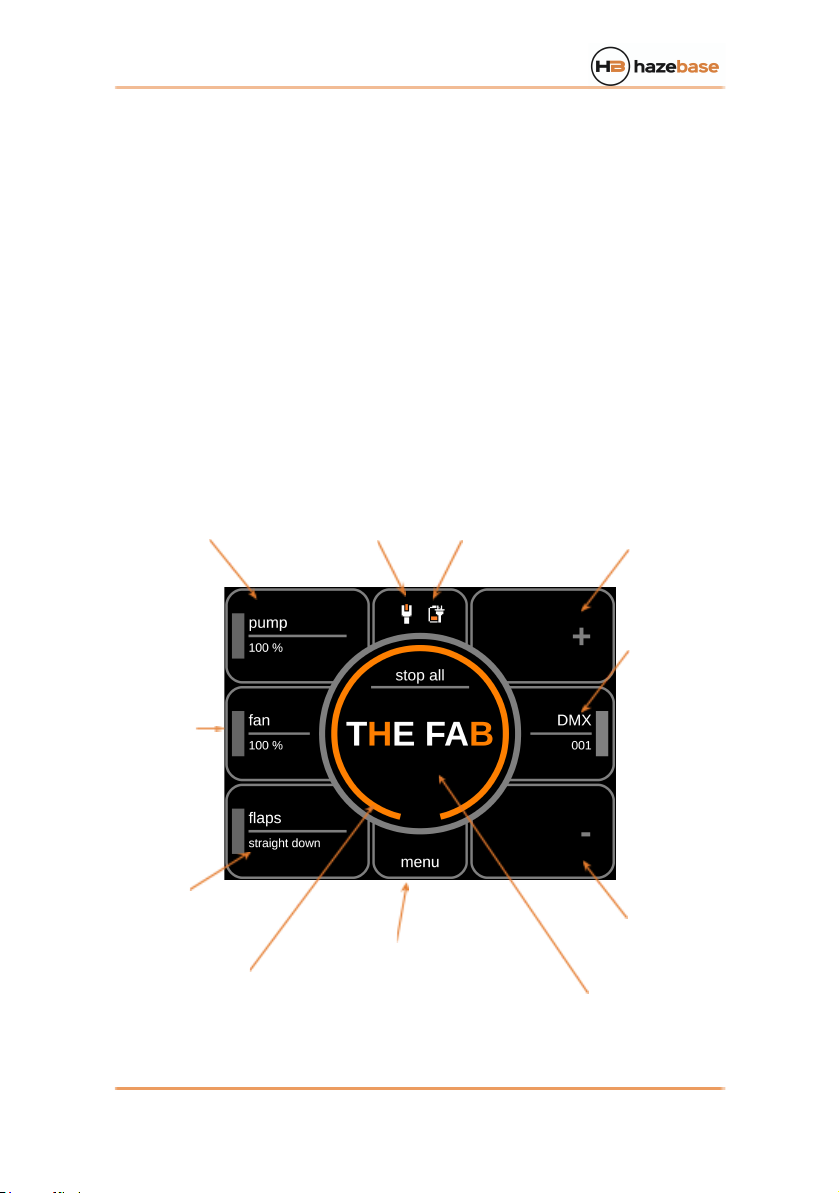

6.1 Bedienfeld des THE FAB

7

Pumpenwert

Lüfterwert

Anstellwinkel
der
Luftleitblende

Fluidfüllstand

Ethernet

Menü-Taste

Batteriezustand

Plus-Taste

DMX Adresse

Werte-Bereich

Minus-Taste

Stop all

THE FAB

In der Mitte des Bildschirms befindet sich der Werte-Bereich. Hier wird immer der
aktuell zu bearbeitende Wert angezeigt. Ein kurzes Antippen innerhalb des Kreises
startet den THE FAB. Hiermit wird die Heizung aktiviert, die Pumpe, die Lüfter und die
Luftleitbleche werden aktiv geschaltet.

Ein weiterers Antippen im Werte-Bereich beendet den Hazevorgang wieder. Diesem
folgt immer ein ca. 40 sek. andauernden Reinigungsvorgang des Verdampfers. Im
Anschluss wird alles wieder abgeschaltet.

Weiterhin befindet sich eine Anzeige des Fluidfüllstands um diesen Werte-Bereich.
Wird Fluid vernebelt, verkleinert sich der orange Teil der Anzeige stetig.

Oben in der Mitte des Bildschirms befinden sich zwei Symbole. Das linke Symbol zeigt
eine Verbindung über Ethernet an, das rechte Symbol stellt dar, ob der THE FAB an
das Versorgungsnetz angeschlossen ist, oder gerade über den internen Akku versorgt
wird. Im Falle des Batteriebetriebs kann hier der Akkuladezustand abgelesen werden.

Rechts oben und unten befinden sich die Tasten für Plus und Minus. In der Mitte
dazwischen kann die aktuelle DMX-Adresse abgelesen werden.

Unten in der Mitte befindet sich die Schaltfläche für weiterführende Einstellungen.

6.2 Bedienung im Stand-alone-Modus

Der einfachste Fall der Ansteuerung ist der Stand-alone-Modus. Hierzu wird der
Pumpenwert, die Lüfterdrehzahl und der Anstellwinkel der Luftleitbleche eingestellt
und der Hazevorgang gestartet.

Wenn der Hazevorgang aktiv
ist, werden die Balken neben
den jeweiligen Werten in grün
dargestellt.

Die einzelnen Werte können
verändert werden, in dem der
gewünschte Wert angetippt
wird (im Bild der Pumpenwert)
und anschließend mit den Plus
und Minus-Tasten verändert
wird.

8

THE FAB

Beim Pumpenwert und Lüfterdrehzahl können Werte zwischen 1 und 100% gewählt
werden.

Die Luftleitbleche kennen fünf verschiedene Stellungen:

down die Ausblasrichtung ist nach unten

straight down die Ausblasrichtung wechselt immer zwischen unten und gerade

straight die Ausblasrichtung ist gerade

straight up die Ausblasrichtung wechselt immer zwischen oben und gerade

up die Ausblasrichtung ist nach oben

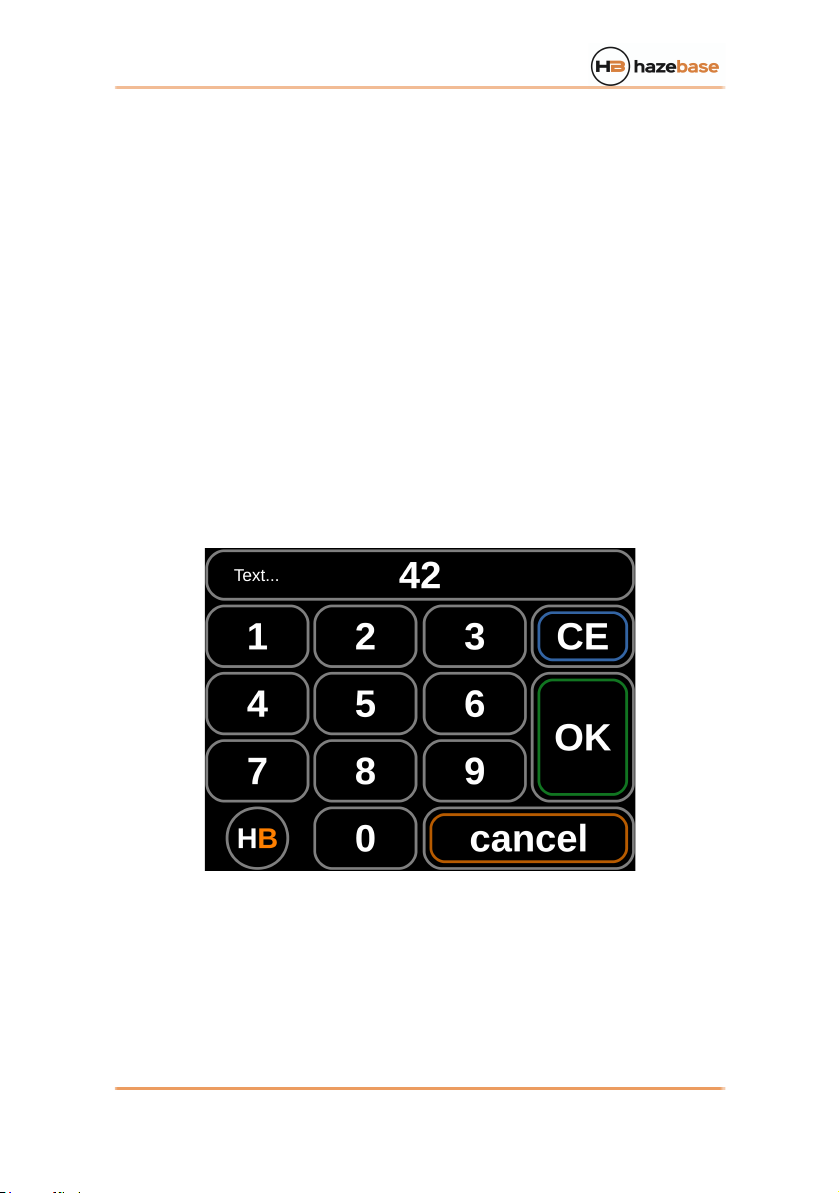

Um den Pumpenwert oder die Lüfterdrehzahl direkt einzugeben, drücken Sie bitte für
zwei Sekunden auf den gewünschten Wert. Dies aktiviert die Zehnertastatur und der
gewünschte Wert kann direkt eingegeben werden.

Der„Text…“ zeigt dann den aktuell zu ändernden Wert an.

9

THE FAB

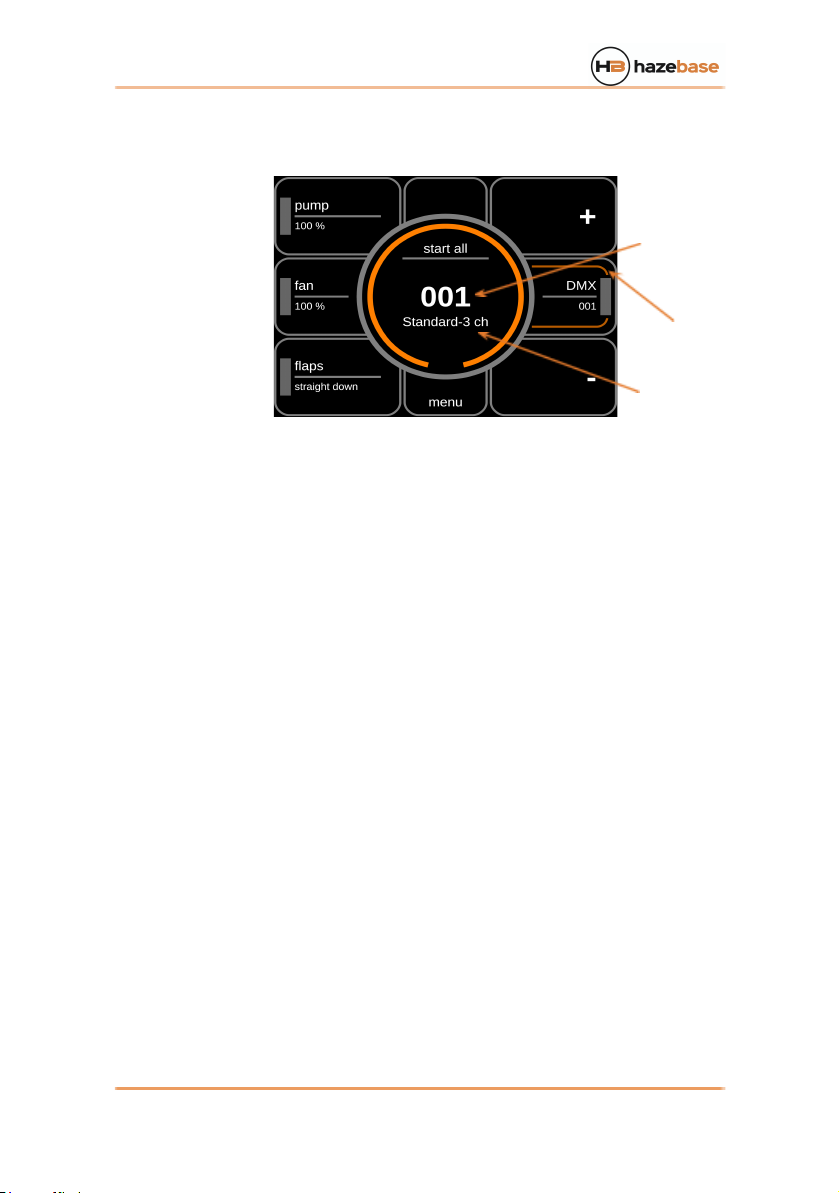

6.3 Betrieb über DMX512/RDM

THE FAB kann über
DMX512 gesteuert
werden.

Wie dargestellt
erscheint im
Wertebereich die
aktuelle DMX
Adresse. Darunter
kann der
eingestellte
DMX-Mode (2- oder 3 Kanal Modus) abgelesen werden. Mit den Plus und Minus Tasten
kann die Adresse verändert werden. Auch ein Einstellen per Zehnertastatur ist wie
oben beschrieben möglich.

Liegt ein gültiges DMX-Signal an, wird dies mit einem grünen Balken rechts neben der
DMX Adresse angezeigt.

Der erste Kanal ist immer für den Pumpenwert vorgesehen. Der zweite Kanal steuert
die Lüfterdrehzahl und der dritte Kanal die Luftleitbleche (falls 3-Kanal-Mode aktiv).

Über RDM ist THE FAB sowohl konfigurierbar (DMX-Adresse) als auch auslesbar
(Fehler, Drehzahlen, Fluid Level etc.).

6.4 Betrieb über Ethernet

Beim Betrieb über Ethernet werden die Protokolle Art-NetTMund sACN unterstützt.

Der Unterschied zum DMX-Betrieb ist, daß hierbei die DMX-Daten über eine
Ethernet-Verbindung ins Gerät gelangen. Weiterhin werden die DMX-Kanäle wie oben
beschrieben eingestellt.

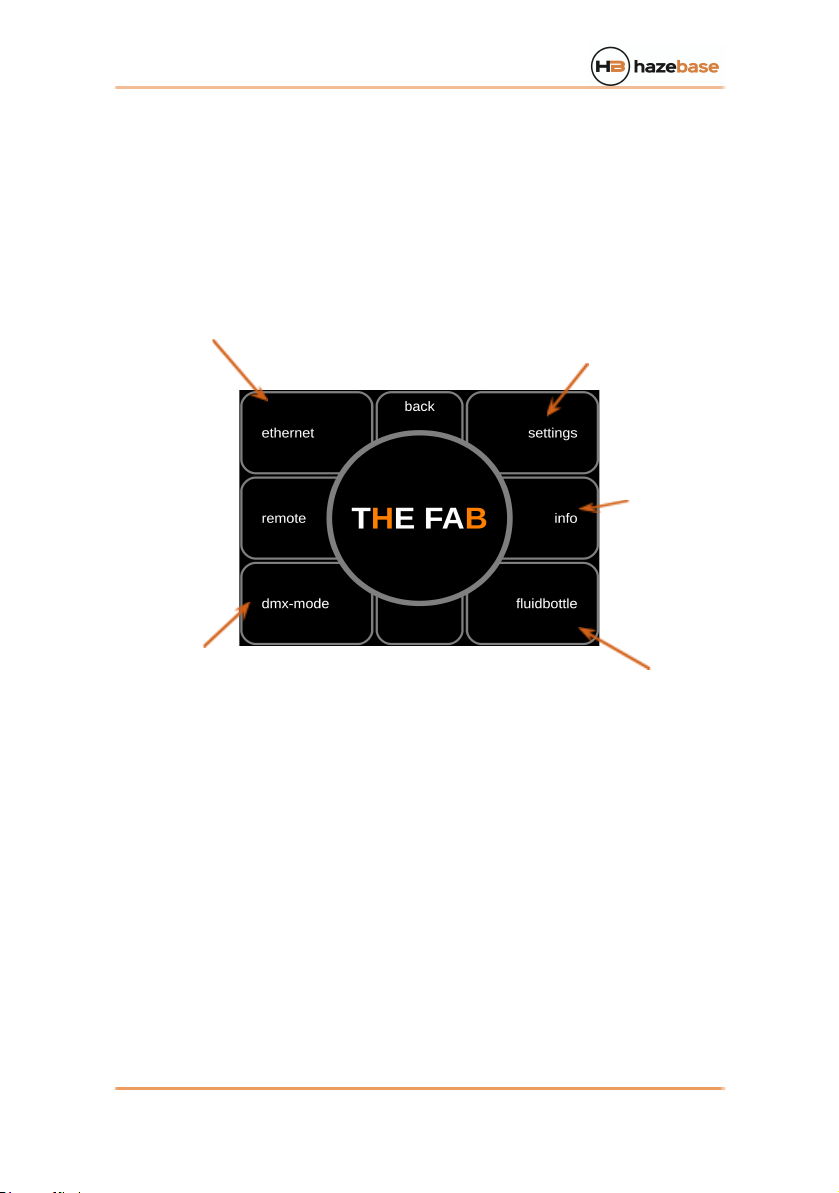

Die Einstellung der Protokoll relevanten Werte erfolgt in den weiterführenden Menüs.

Eine bestehender Ethernet-Link wird oben in der Mitte des Displays angezeigt.

10

DMX-Adresse

DMX Signal

DMX-Modus

THE FAB

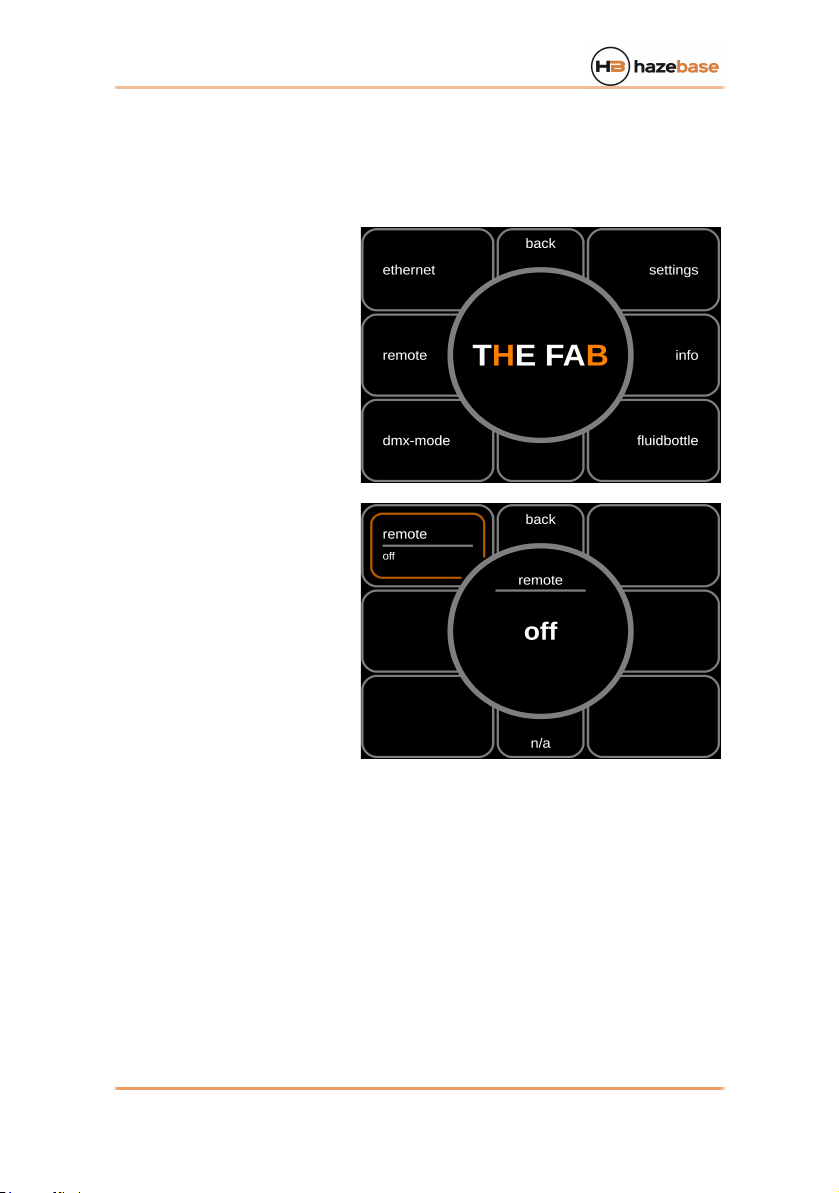

6.5 Betrieb über Kabelfernsteuerung (Option)

Beim Betrieb über die
Kabelfernsteuerung muss
zunächst der Remote Eingang
aktiviert werden.

Hierzu tippen Sie zunächst auf
die Schaltfläche Menü unten auf
dem Display. Danach wird das
Menü rechts angezeigt. Hier
wählen Sie bitte „remote“ aus.

Nun kann der Remote Eingang
gewählt werden. Im
Werte-Bereich wird angezeigt,
ob der Remote Eingang aktiv ist
oder nicht. Durch Tippen im
Werte-Bereich kann der Remote
Eingang ein- und ausgeschaltet
werden.

Ist der Remote Eingang aktiviert
und eine Kabelfernbedienung
eingesteckt, erscheint nun
unten im Feld „analog“. Alternativ dazu erscheint beim Einstecken der Funk
Fernbedienung ein „radio“ in diesem Feld.

Über beide Fernsteuerungen kann nur der Pumpenwert eingestellt werden. Die Werte
für die Lüfterdrehzahl und die Luftleitbleche müssen vorher manuell vorgenommen
werden.

11

THE FAB

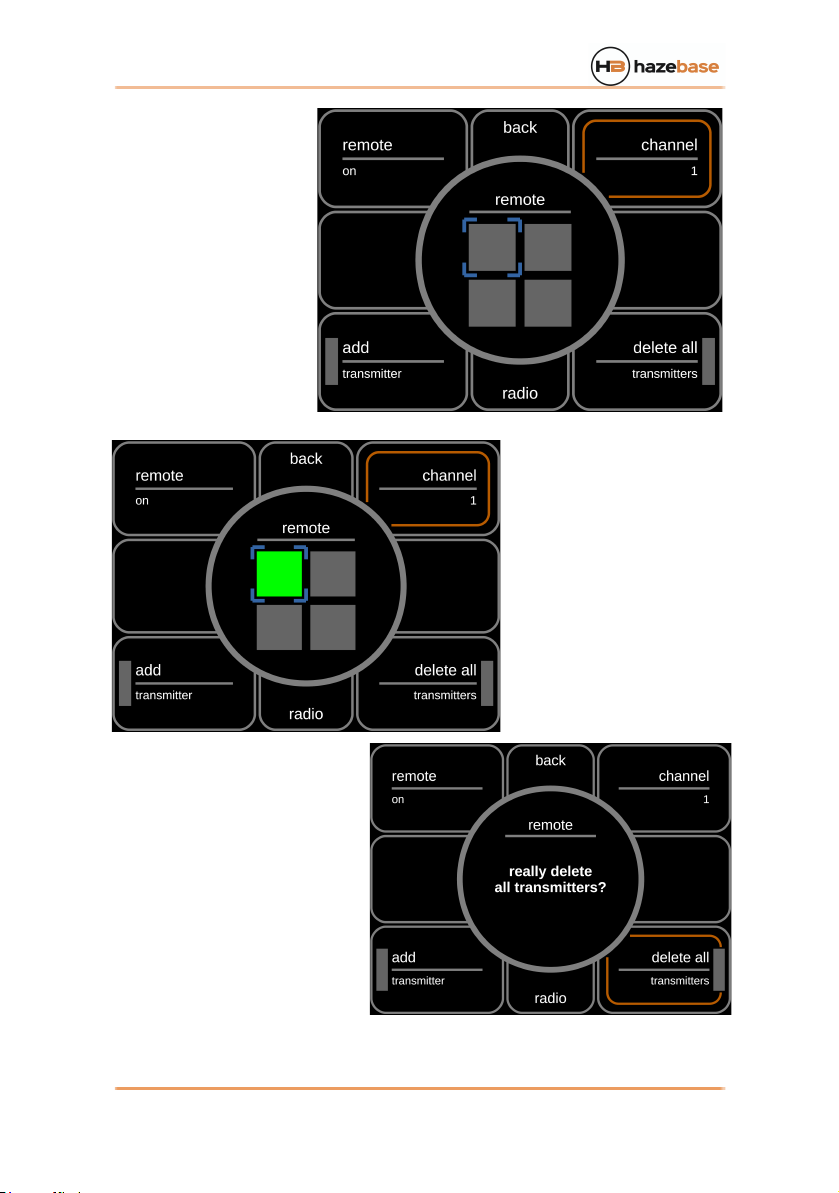

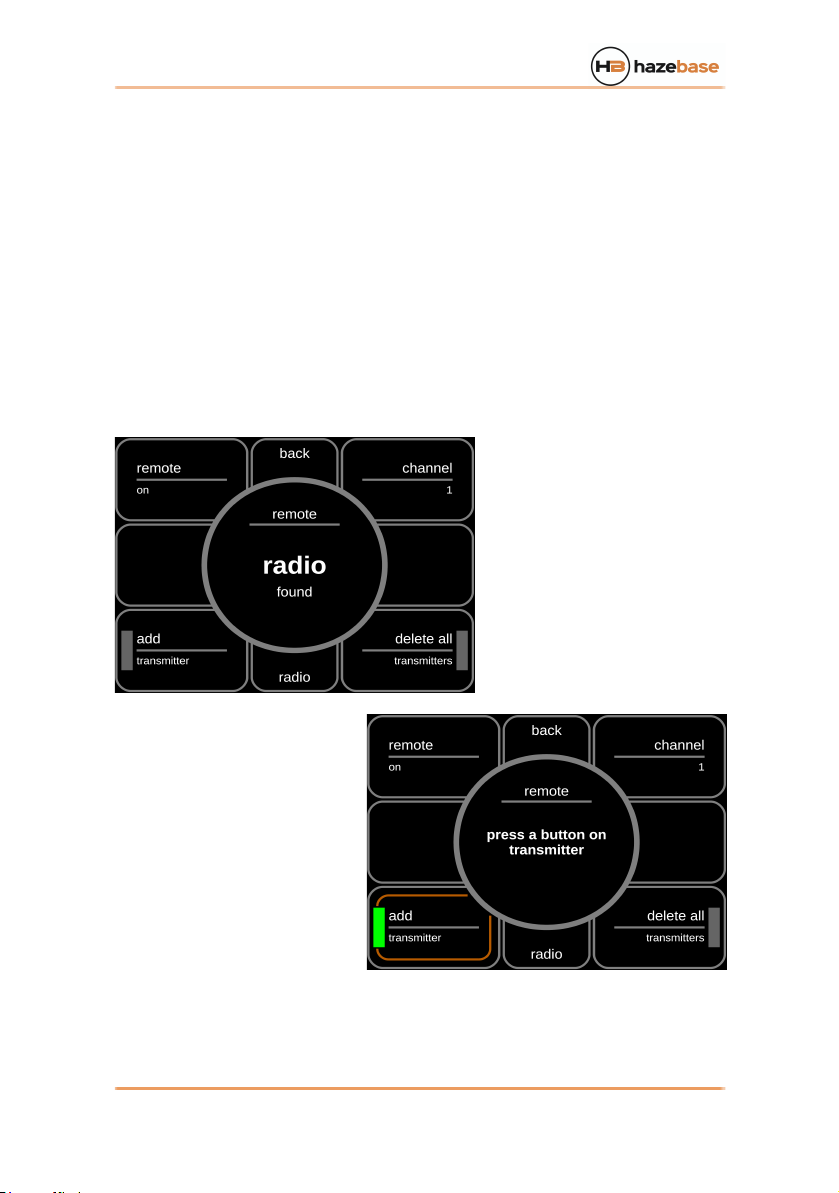

6.6 Betrieb über Funkfernsteuerung (Option)

Analog zur Ansteuerung mit der Kabelfernbedienung kann der THE FAB auch mit einer
Funkfernbedienung gesteuert werden.

Es können bis zu 60 verschiedene Handsender an der Maschine angelernt werden.
Hierzu muß zunächst erstmal wieder zum Remote Menü gewechselt werden.

Sobald der Remote Eingang aktiviert ist und eine Funkempfänger eingesteckt wird,
erkennt THE FAB den Funkempfänger.

Sollte der Handsender und der
Empfänger noch nicht
aufeinander eingelernt sein,
kann dies in diesem Menü
geschehen.

Dazu aktivieren Sie unten links
den Anlernmodus mit der
Schaltfläche „add“.

Ist dieser aktiviert leuchtet der
Balken neben add grün auf. Die
Maschine wartet nun auf ein
gültiges Funksignal. Hierzu
drücken Sie eine beliebige Taste
auf dem Handsender. Der
Anlernprozess ist nun
abgeschlossen.

Anschließend können sie die Tasten, auf die THE FAB reagieren soll, programmieren.

12

THE FAB

Hierzu wählen Sie bitte
oben rechts die
Schaltfläche „channel“
aus. Im Werte-Bereich
sind nun vier mögliche
Tasten (Channels) zu
sehen. Sie können nun
direkt im Werte-Bereich
die Tasten auf die die
Maschine reagieren soll
antippen.

Eine ausgewählte Taste
erscheint dann mit blauer
Umrandung. Wenn die
entsprechende Taste auf
dem Handsender gedrückt
wird, erscheint das Feld in
grüner Farbe. Sie können
auch mehrere Tasten
anwählen. Ein wiederholtes
Antippen der ausgewählten
Tasten deaktiviert die
Auswahl wieder.

Zum Löschen der bereits
angelernten Handsender wählen
Sie den Menüpunkt „delete all“.
Im Wertebereich müssen Sie das
Löschen aller angelernten
Handsender bestätigen

13

THE FAB

7 Einstellungen

Das Menü öffnet sich nach Antippen der Schaltfläche "menu" unten in der Mitte des
Hauptbildschirms. Hier können die Einstellungen der Maschine vorgenommen werden.

14

Einstellungen von
IP-Adresse,
Protokoll und
Universen

Personality-Einstellung

Bildschirmeinstellung
(Helligkeit,
Bildschirmschoner,
Orientierung)

Maschineninfos

Verbrauchsanzeige

THE FAB

7.1 Einstellungen der Ethernet-Schnittstelle

Die Schaltfläche oben links zeigt die aktuelle Einstellung der
IP-Adressensteuerung an. Diese kann durch Antippen der Schaltfläche geändert
werden.

Die Schaltfläche unten links zeigt das aktuell ausgewählte Protokoll an. Dies kann
durch Antippen der Schaltfläche geändert werden.

Oben rechts kann die aktuelle IP-Adresse verändert werden. In der Mitte rechts
kann die Sub-Netz-Maske geändert werden.

Die MAC-Adresse des Gerätes kann mit der Schaltfläche unten rechts angezeigt
werden.

15

IP-Adressen Einstellung

Protokolleinstellung

IP-Adresse

Subnetzmaske

MAC-Adresse

THE FAB

7.1.1 Einstellung der IP-Adressen Steuerung

Die Einstellung der
IP-Adresse kann sowohl
statisch, als auch über einen
dhcp-server im Netzwerk
oder auf die Einstellung der
Standard Art-NetTMAdresse
erfolgen.

Wählen Sie dazu im rechten
Bereich die gewünschte
Einstellung.

7.1.2 Einstellung der IP-Adresse (statisch)

Die statische IP-Adresse
kann in diesem Menü
eingestellt werden.

Wählen Sie im Werte
Bereich das gewünschte
Quardrupel aus und tippen
Sie dieses mit Hilfe der
Zehnertastatur ein.

So können nacheinander
die Quadrupel editiert
werden.

7.1.3 Einstellung der Sub-Netz-Maske

Analog zur Eingabe der IP-Adresse kann die Eingabe der Sub-Netz-Maske
erfolgen.

16

THE FAB

7.1.4 Auswahl des Protokolls über Ethernet

THE FAB kann via Ethernet-Schnittstelle über zwei verschiedene Protokolle
angesteuert werden. Zu Verfügung steht das Art-NetTMProtokoll und das sACN
Protokoll.

Auf der linken Seite wird das
gewünschte Protokoll
ausgewählt. Auf der rechten
Seite wird dann das
entsprechende Universum
eingestellt.

Dies erfolgt durch Antippen des
Wertes im Werte-Bereichs und
anschließendem Eintippen per
Zehnertastatur.

Bei Auswahl des Art-Net

TM

Protokolls wird neben dem
Universum auch das Netz
und das Sub-Netz
eingestellt.

17

THE FAB

7.2 DMX-Personality

THE FAB bietet zwei verschiedene Personality Einstellungen.

Die erste Personality ist die Standard 3-Kanal Variante. Hier steht der erste
DMX-Kanal für die Pumpeneinstellung, der zweite Kanal für die Lüfterdrehzahl
und der Dritte für die Stellung der Luftleitbleche

Im „Reduced Mode“ ist der dritte Kanal nicht an die DMX-Daten gekoppelt und
muß zuvor am Gerät eingestellt werden.

7.3 Bildschirm-Einstellungen

Im Einstellungsbereich kann das Verhalten des Bildschirms eingestellt werden.
Oben links kann die Aktivierungszeit des Bildschirmschoners eingestellt werden.
Stellen Sie hier die Zeit in Sekunden oder zum Deaktivieren des
Bildschirmschoners „off“ ein.

18

THE FAB

In der Mitte links kann das Bild um 180° gedreht werden. Dies kann nötig sein,
wenn das Display „über Kopf“ abgelesen werden muss. Weiterhin können Sie die
Drehung auf „auto“ stellen. Hierbei wird das Display automatisch mit Hilfe des
internen Lagesensors eingestelllt.

Unten links kann die Helligkeit des Bildschirms verändert werden.

Weiterhin können Sie die Status-LED´s über den Ethernetbuchsen deaktivieren.
Die Einstellung erfolgt in der Mitte rechts.

7.4 Verbrauchsanzeige

THE FAB verfügt über eine Füllstandsanzeige auf dem Hauptschirm. Bitte
beachten Sie, dass diese Anzeige nicht mit Hilfe eines Sensors ermittelt wird,
sondern mit Hilfe einer Verbrauchszählung anhand der erfolgten
Pumpenschlägen. Diese Berechnungsmethode erreicht eine Genauigkeit von +/­10%. Daher kann die Füllstandsanzeige nur als Richtwert angesehen werden.

Wenn Sie eine neue Fluidflasche einsetzen, stellen Sie bitte diesen Zähler wieder
auf 100%.

19

Zurücksetzen

THE FAB

7.5 Verschiedenes

Dank der im THE FAB verbauten Akkus können die Einstellungen (DMX-Adresse
etc.) auch ohne Netzkabel vorgenommen werden. Dazu berühren Sie für 3 sek.
das Display. Dadurch wird der Batteriebetrieb gestartet. Nehmen Sie nun alle
Einstellungen vor. Nach 10sek. wird das Display wieder abgeschaltet.

THE FAB stellt ebenfalls einen Webserver zur Verfügung. Tippen Sie die
IP-Adresse des THE FAB in das Adressfeld Ihres Browsers ein. Die Homepage des
THE FAB wird dann geladen und Sie haben die Möglichkeit eines
Firmwareupdates über diese Webseite.

20

THE FAB

8. Pflege und Wartung

• Vermeiden Sie es, den THE FAB ohne Fluid laufen zu lassen. Die Pumpe

läuft sonst trocken.

• Vermeiden Sie eine Überhitzung des Gerätes durch direkte
Sonneneinstrahlung oder direktes Scheinwerferlicht. Die zulässige
Umgebungstemperatur finden Sie in den technischen Daten.

• Stellen Sie sicher, dass die Lüftungsschlitze der Maschine nicht mit
Staubablagerungen zugesetzt sind. Gegebenenfalls müssen die
Lüftungsschlitze gereinigt werden.

• Wischen Sie ausgetretenes Fluid sofort auf.

• Überprüfen Sie von Zeit zu Zeit das Ansaugsieb im Tank. Reinigen sie dieses
oder ersetzen Sie es.

• Bei häufiger Verwendung des gleichen Fluidkanisters sollten Sie diesen vor
jedem Befüllen mit frischem Fluid gründlich ausspülen. Dadurch vermeiden
Sie Verunreinigungen.

• Reinigen Sie die Oberfläche des Gerätes wenn nötig mit einem geeigneten,
lösungsmittelfreien Reinigungsmittel

• Stellen Sie sicher, dass permanent genügend nebelfreie Kühlluft um die
Maschine umgibt. Andernfalls könnten Feuchtigkeitsschäden im Inneren der
Maschine entstehen.

• Nach einigen Stunden Betrieb können sich im Austrittsbereich
Kondensattröpchen gebildet haben. Dies stellt keine Betriebsstörung dar.
Bitte reinigen sie den Bereich nur bei abgekühlter Maschine.

• BITTE BEACHTEN: Der Verdampfer unserer Nebelgeräte muss NICHT
gereinigt werden! Reinigungsflüssigkeiten, die auf dem Markt angeboten
werden können dem Verdampfer schaden! Die Garantie erlischt in diesem
Falle.

21

THE FAB

9. Fehlerbehebung

THE FAB hazt nicht

• Externe Ansteuerung überprüfen

• Stromquelle überprüfen

• Fluidmenge überprüfen

• Verbindung am Fluidtank auf Dichtigkeit prüfen

• Ansaugsieb im Tank auf Verunreinigung prüfen

• Fluidschlauch und Verbinder auf Dichtigkeit prüfen

THE FAB klackert laut beim Hazen

• Die Pumpe läuft trocken. Dies muss unbedingt vermieden werden.

• Fluid nachfüllen

• Schlauch und Kupplung überprüfen, ggf. nochmals einrasten.

• Sollte die Pumpe leer gelaufen sein, halten Sie 'the FAB' mit der Frontseite

nach unten und lassen Sie ihn einige Sekunden Nebeln. Die Fluidpumpe füllt
sich dann wieder komplett mit Fluid.

THE FAB zeigt die Fehlermeldung „maschine too hot“ im
Display

• Die Temperatur im Inneren des Gerätes ist zu hoch. Nach Abkühlung
erlischt der Fehler wieder.

THE FAB zeigt die Fehlermeldung „faulty vaporizer“ im
Display

• Mit dem Verdampfer stimmt etwas nicht. Die Maschine schaltet aus
Sicherheitsgründen ab.

22

THE FAB

THE FAB zeigt die Fehlermeldung „communaction with
vaporizer failed“ im Display

• Die Kommunikation vom Hauptprozessor zum Verdampfer funktioniert nicht.
Die Maschine schaltet aus Sicherheitsgründen ab.

23

THE FAB

10. Technische Daten

Geräteart

Dunstmaschine mit direkt beheiztem
Verdampfer

Leistung

100-240V~, 50-60 Hz, 500 W
(PowerCON TRUE1)

Aufheizzeit

ca. 8 sek.

Fluidverbrauch

bis zu 5 ml/min

Tankinhalt

1 Liter

Bedienung

2,8“ TFT Display mit kapazitivem Touchpanel

Schnittstellen

5pol XLR In/Out, 2x RJ45

Luftmenge der Lüfter

200 m³/h

Luftleitbleche

motorisch verstellbar

Dunstausstoß

Einstellbar 1-100% in 1%-Schritten

Lüfterdrehzahl

Einstellbar 1-100% in 1%-Schritten

Unterstützte Protokolle

DMX512, RDM, JT-Remote, sACN, Art-Net

TM

Ansteuerung

DMX/RDM, Kabelfernbedienung,
Funk-fernsteuerung, Ethernet, stand alone

Zubehör (option )

Funkfernbedienung, Kabelfernbedienung

Ethernet

10/100MBit inkl. 2-Port Switch

Integrierete Akkus

4x NiMH-Akkus für Konfiguration ohne
Netzkabel

Fluidsorten

base*V

Abmessungen

19“-FlightCase mit 2HE

Gewicht

16,6 kg

Art-NetTMist eine eingetragene Marke der Artistic Licence Holdings Ltd.

24

THE FAB

11. Garantiebestimmungen

Für die erworbene Dunstmaschine THE FAB leistet hazebase Garantie gemäß
nachfolgender Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 bis

6) Schäden oder Mängel am Gerät, die nachweislich auf Werksfehlern beruhen,
wenn sie uns unverzüglich nach Feststellung und innerhalb 24 Monaten nach
Lieferung an den Endabnehmer gemeldet werden. Eine Garantiepflicht wird nicht
ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für
Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, durch Schäden
aus Einwirkung von Wasser sowie allgemein aus anormalen Umweltbedingungen
oder höherer Gewalt.

2. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer
Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt werden.
Geräte, für die unter Bezugnahme auf diese Garantie eine Garantieleistung
beansprucht wird, sind an uns zu übergeben und frei Haus einzusenden.
Dabei ist der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte
Teile gehen in unser Eigentum über.

3. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen
vorgenommen werden, die hierzu von uns nicht ermächtigt sind oder wenn
unsere Geräte mit Ergänzungs- oder Zubehörteilen versehen werden, die nicht
auf unsere Geräte abgestimmt sind. Des Weiteren erlischt der Garantieanspruch,
wenn ein anderes als das original hazebase Nebelfluid verwendet wurde. Bei
Versendung der Geräte an uns ohne vorherige Entfernung oder Entleerung des
Fluidkanisters erlischt die Garantie ebenfalls, wie auch bei nachweislicher
Mißachtung der Bedienungsanleitung bzw. bei Fehlern durch unsachgemäße
Behandlung/Handhabung sowie bei Schäden aus Gewalteinwirkung.

4. Auf Bauteile oder Bauteilgruppen die dem natürlichen Verschleiß oder der
normalen Abnutzung unterliegen, gewähren wir keine Leistungsansprüche. Als
Verschleißteile gelten insbesondere alle Fluid fördernden Teile wie Pumpen und
Heizelemente. Eine Kulanz Regulierung wird im Einzelfall geprüft.

5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch
setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute
Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

6. Sofern ein Schaden oder Mangel von uns nicht beseitigt werden kann, oder die
Nachbesserung von uns abgelehnt oder unzumutbar verzögert wird, wird

25

THE FAB

innerhalb von 6 Monaten ab Kauf-/Lieferdatum auf Wunsch des Endabnehmers
entweder

a. kostenfrei Ersatz geliefert oder

b. der Minderwert vergütet oder

c. das Gerät gegen Erstattung des Kaufpreises, jedoch nicht über den

marktüblichen Preis hinaus, zurückgenommen.

7. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz
außerhalb des Gerätes entstandener Schäden, sind – soweit eine Haftung nicht
zwingend gesetzlich angeordnet ist – ausgeschlossen.

26

THE FAB

27
