Page 1
J
JOKER V22 is a trademark
of PONTOON SA
patent pending
A
B
C
D30”
30”
H
G
F
E
C
C
A
B
B
A
A
C

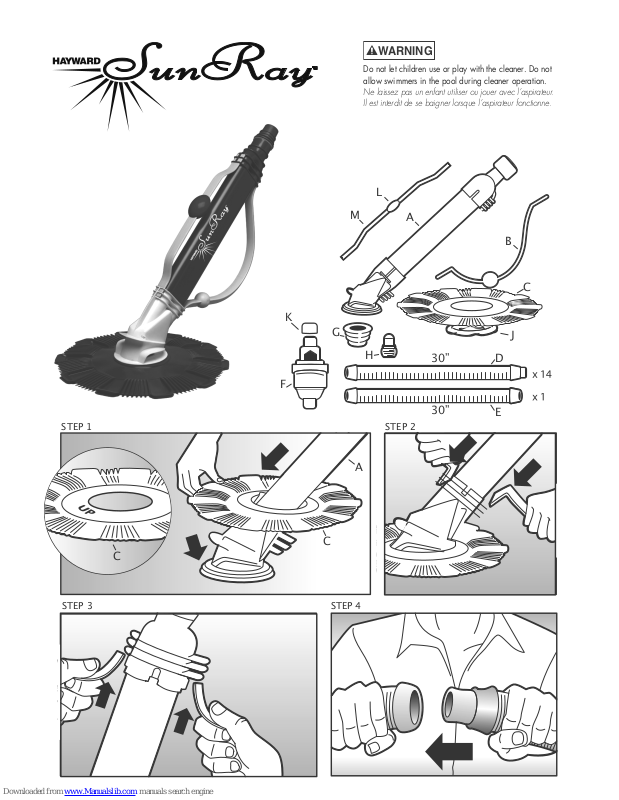

STEP 1 STEP 2
STEP 3 STEP 4
K
L
M
Do not let children use or play with the cleaner. Do not
allow swimmers in the pool during cleaner operation.
Ne laissez pas un enfant utiliser ou jouer avec l’aspirateur.
Il est interdit de se baigner lorsque l’aspirateur fonctionne.
WARNING
Page 2
Turn Pump
STEP 6
STEP 8
F
F
D D DE
STEP 10
STEP 5
STEP 9
F
K
1 23
STEP 7
G
or
L
In cold water (60 degrees or less),
vacuum will need to be increased to
overcome reduced flexibility of the hose.
lorsque l’eau est froide (moins de 60°F),
l’aspiration doit être augmentée pour compenser
la perte de flexibilité du tuyau.
Hose length should reach farthest point
in pool plus 2 additional hose sections.
Le tuyau doit atteindre le point le plus éloigné
du bassin. Ajoutez à cette longueur 2 sections
de tuyau supplémentaires.
Connect Halo
and hose
to cleaner
Cleaning connection
Connexion pour nettoyage
Connectez l’anneau
pare-échelle et le tuyau
à l’aspirateur
Vacuum too strong.
See troubleshooting
for solutions.
Aspiration trop forte.
Voir solutions Page 4.
Perfect
vacuum
strength.
Aspiration
idéale.
Install Flow Regulator at 3
hose lengths from cleaner.
To increase or decrease the
cleaner’s productivity, move
the valve on the hose section.
Installez le régulateur de pression à 3 sections
de tuyau de l’aspirateur. Pour augmenter ou
diminuer le rendement de l’appareil, déplacez
le régulateur de pression sur la section de tuyau.
Fill hose with water
before final connection
Remplissez le tuyau d’eau
avant le branchement final.
to skimmer or
vacuum fitting
Vers le skimmer ou
la prise-balai
Vacuum too weak.
See troubleshooting
for solutions.
Aspiration trop faible.
Voir solutions Page 4.
First check the vacuum. Turn pump OFF. Fill hose with water (step 6), connect to skimmer or vacuum fitting (steps 4A, 5A and 7A or step 7C) and
end with Flow Regulator (F) and lid (K) as shown below. Turn pump ON. Watch opening in Flow Regulator. Once vacuum is correct remove the
Regulator and store for use in the future. If vacuum is too high and there is no valve on the skimmer to adjust, then the Regulator can be used
between the 3rd and 4th hoses as a bypass valve which would provide the correct vacuum to the cleaner. Commencez par vérifier l’aspiration. Coupez le
moteur. Remplissez le tuyau d’eau et connectez-le au skimmer ou à la prise balai d’un côté et au régulateur de pression (F) de l’autre, en terminant par le bouchon (K). Mettez le moteur
en marche et observez l’ouverture du régulateur de pression.
Page 3

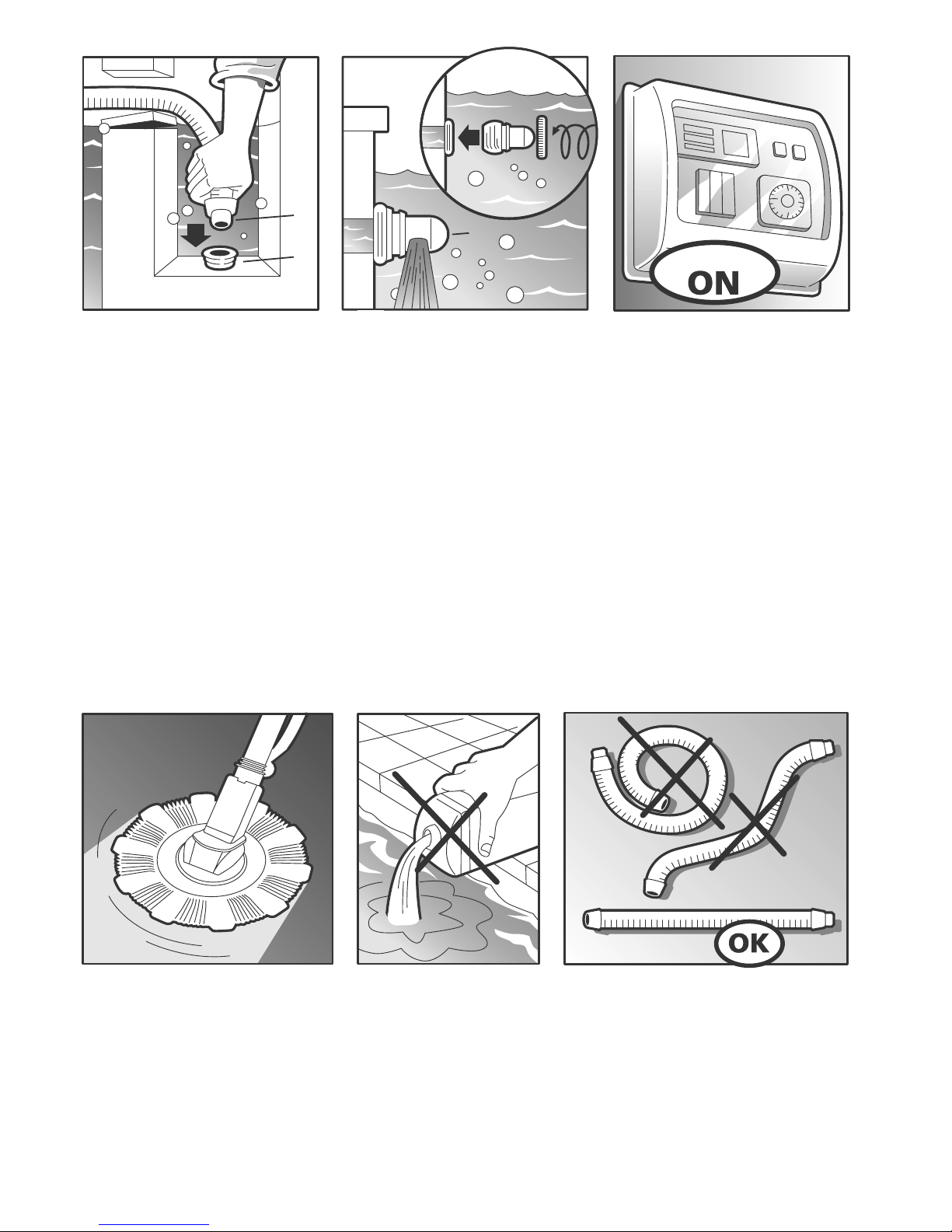

STEP 11 STEP 12 STEP 13
Turn Pump
G
or
L
H
D
To register your Sun Ray cleaner in our database, go to www.haywardnet.com
Pour enregistrer votre aspirateur Sun Ray dans notre base de données, rendez-vous sur www.haywardnet.com
Do not add chemicals
with cleaner in pool.
N’effectuez pas de traitement chimique
lorsque l’aspirateur est dans l’eau.
Store hose in straight position.
Stockez les sections de tuyau à plat et droits.
IMPORTANT FOR VINYL POOL OWNERS
Vinyl liners are subject to deterioration or damage due to age, the effects of chemicals, corrosion or failure of the supporting walls;
as well as improper installation. Before installing your Sun Ray pool vacuum, inspect the interior of your pool carefully. If your vinyl liner
is brittle or has stones, roots, wrinkles, metal corrosion in contact with the underside of the liner, or has damage to the base material
or supporting walls, do not install the Sun Ray pool vacuum before having a qualified pool professional perform the necessary repairs or
modifications.
HAYWARD will not be responsible for liner damage caused by a cleaner out of warranty or one that has been used in a pool having an
aged or deteriorated liner. You are responsible for liner damage if you use the Sun Ray pool vacuum under these conditions.
PO SS ESS EURS D E PIS CIN E AVEC LINER
La détérioration des liners est due au temps, à l’utilisation de produits chimiques, à la corrosion ou aux problèmes liés aux murs soutenant
la piscine ainsi qu’à une mauvaise installation. Avant l’installation de l’aspirateur Sun Ray, contrôlez l’intérieur de votre piscine
soigneusement. Si votre liner est fragile, recouvre des cailloux ou des racines, présente des signes de corrosion ou de détérioration de la
structure supportant la piscine, n'installez-pas l’aspirateur avant qu’un piscinier qualifié ait effectué les réparations ou changements nécessaires.
HAYWARD ne sera pas responsable des dommages causés au liner par un aspirateur hors garantie ou un aspirateur qui a été utilisé dans une
piscine ayant un liner ancien ou détérioré. Vous êtes seul responsable des dommages si vous utilisez le Sun Ray dans ces conditions.
NOTE: to maximize cleaning coverage,
replace existing eyeball with the one supplied (H).
Pour une efficacité optimale, remplacez le régulateur de
débit par celui livré avec l’aspirateur (H).
Page 4

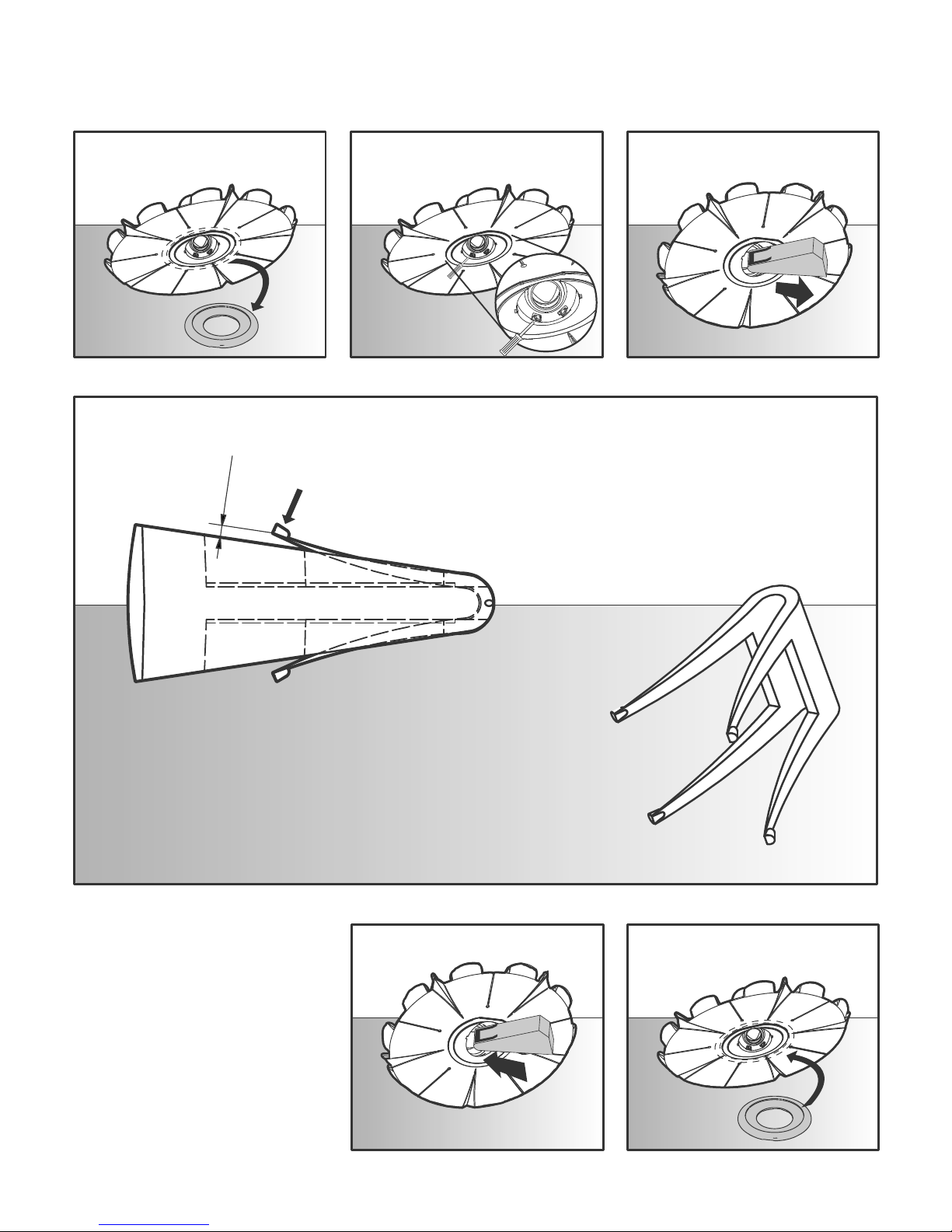

Remove the Foot Pad (J)
Déboîter la semelle complètement (J)
With a screwdriver, remove the Hammer Retainer.
A l’aide d’un tournevis faire levier sur la patte de
gauche pour la déloger.
Pull out the Hammer and Fins.
Tirer la trappe vers l’extérieur. Déboiter le marteau.
Check the distance between the fins and the hammer. It must be over1/8 inch.
Verifiez l’écartement des ailettes, la distance ne doit pas être inférieure à
1
/8 inch (3 mm).
Make sure that the rounded ends are not damaged.
Assurez-vous de la présence et du bon état des extrémités arrondies.
Put Hammer and Fins back in cleaner.
Enfiler le marteau.
Replace the Hammer Retainer and Foot Pad.
Remettre en place la trappe puis la semelle.
Replace the damaged hammer fins if needed.
Au bessoin, remplacer les ailettes.
Replacing the Hammer wings
Remplacement des ailettes du marteau
Page 5
MY CLEANER DOESN’T START
• Check that the pump is on
• Check that the filter, the pump
basket and the skimmer are clean
• Check the power of the pump.If it
is too highclose another vacuum
line
• Check that there is no leak at the
pipe or that the hose is correctly
plugged
• Check that the flapper can move
freely andcheck the position of the
springs
MY CLEANER DOESN’T MOVE
• Check the seal : the sign “UP”
must be on the top
• Check the balance of the cleaner
and the position of the valve
between the 3rd and the 4th hose.
MY CLEANER IS STUCK
• The swivel head must be free to
turn
• Check the position of the valve
between the 3rd and the 4th hose
THE CLEANER DOESN’T CLEAN THE
ENTIRE POOL
• Check the length of the hose
• The hose must be stocked
straight
• Install the flow deflector
MON ASPIRATEUR NE DÉMARRE PAS
• Vérifier que la filtration est en
marche
• Vérifier que le filtre, le panier de la
pompe et du skimmer sont propres
• Vérifier qu’il n’y ait pas de fuite au
tuyau ou au branchement du tuyau
• Vérifier que le marteau est libre de
mouvement dans son logement et
la position des ailettes
MON ASPIRATEUR NE SE DÉPLACE PAS
• Vérifier que la jupe est avec le signe
“UP” au dessus
• Vérifier l’équilibrage de l’appareil et
la présence de la valve à la 3
e
longueur du tuyau
MON ASPIRATEUR SE COINCE
• La tête de l’appareil doit tourner
librement
• Vérifier la présence de la valve à la
3
e
longueur du tuyau
MON ASPIRATEUR NE NETTOIE PAS
TOUTELA PISCINE
• Vérifier la longueur du tuyau
• Le tuyau doit être stocké à plat
• Installer le déflecteur de flux
T R O U B L E SHOOT I N G
PR OBLÈMES ET S OLUTIONS
Page 6
LIMITED WARRANTY
Conditions & exclusions :
1. This limitedwarrantyis forthe replacementof detective parts only and does not cover labor chargesincluding, but not limitedto,chargeincurred
for installation of replacementparts or additional fees which maybe imposed bythe dealer of servicing agent.
2. All warranty replacement parts areunder warranty from the date ofpurchaseof the original cleaner and notfrom the date ofreplacement. All
parts purchasedthereafter areunder warranty for onefull year from the date ofpurchase.
3. This limited warranty against wear doesnot include replacementof partswhich become discoloreddue toexposure to sunlight or chemicals,
or parts which, even ifworn, do not affect performanceof the cleaner.Nicks,scratches,fading discoloration,etc. are cosmetic conditionsthat do
not necessaryaffectmechanical performance. Both manufacturer and dealer reserve the right to deny any and all warrantyclaimsmadefor worn
parts if manufacturer or dealerdeterminethat the weardoes not negatively affect mechanical performanceof thecleaner.
4. The cleaner is designed to function in a properly designed, constructed and maintained pool. This limited warranty does not extend in the
circumstances where the pool’s design, construction or maintenance is defective or substandard.
5. Deterioration, discolorationor brittleness of pool plaster and vinyl liners canbe caused byage, improper pool chemistry,improperinstallation,
or other factors. Customer hereby disclaimsany and allclaims,and releasesManufacturer from anyand all claims for damages toany pool plaster orvinyl liner inCustomer’s pool byreason of the use and/ or operation of thecleaner. Customer representsand agrees that claims which it
may assert against manufacturer shall be limited to thosewhich may be asserted under the foregoing limited warranty.
6. The cleaner isdesigned for the use on inground pools and its warranty is limited to this use.If cleaner is used in any otherapplication, customer understandsthat this is a misuseof theproduct and willvoid all warranty ofthe cleaner.Further, customer hereby releases manufacturer
from any andall claims stemming from themisuse of the cleaner.
7. Under no circumstances shall manufacturerbe liable forany loss or damage, wether direct, consequential or incidental,arisingout ofthe use
or inability to use the cleaner incustomer’s pool.
8. This limited warranty does notapply to any injury,loss, damage, defect or malfunction of thecleaner or failure tofunctionresulting fromany
failureto operate or maintain the cleaner in accordancewith thedirectionscontained in theinstallation and operationmanualor operatinginstructionsprovidedby Haywardpoolproducts;or any injury,loss, damage, defect or malfunctionor failureto functionresulting from any accident,acts
of God, alterationsin the cleaner by anyone other than manufacturerincluding but notlimitedto such damages or injuries toparts resulting from
improperinstallation ordamage to pumpparts resultingfrom running the pumpdry (e.g., interruptionin orinadequatesupply of water to internal pump parts due to loss of prime or obstruction in linse or otherwise); or damage, defect or malfunctionresulting from defects in, failure or
malfunction of,or negligence,abuse, or misuse withrespect to equipment other than thecleaner;or anydamage or lossof anynature whatsoever and personal injury caused due to the presence of a foreign object in or about the pool.
9. This limited warranty is validand enforceableonly on cleaners madeby Hayward pool products.
10. This limited warranty isapplicable onlyif thecleaneris purchased from a Hayward pool products dealer.
11. This limited warranty shall apply only tocustomeras anoriginal purchaser of the cleaner from aSun Ray PoolVacuum dealer andshall not
apply to any subsequentpurchaser, assignee or otherrecipients of the cleaner from customer.
12. No dealer, distributor or other similar person has any authority to make any warranties or representations concerning Hayward pool products,its cleaner or toextend this warrantybeyondthe expresstermscontainedherein. Manufacturer assumes no responsibility for anywarranties
beyond the express terms containedin this limited warranty. This limited warranty and customer releases and holds manufacturerharmlessfrom
any claims stemming from anyunauthorized representations.
13. This limited warranty shall be void if customer modifies the cleanerin any respect including but not limited to the use of parts other than
genuineSun RayPool Vacuum parts.
14. The foregoing limited warranty gives customer specific legal rights and accordingly, some of the listed conditions and exclusions may not
apply to customers living incertain states.
15. These warranties set forth herein are in lieu of any other warranties, expressed or implied, including the warranties of merchantability or
fitness.Any such implied warranty imposed bystate consumer law is limited in duration toone (1)year from date of purchase.
16. Customer representsand agrees that anyclaims which it mayassert against manufacturer shall be limited to thosewhich may be asserted
under the foregoing limited warranty.
To register your Sun Ray cleaner in our database, go to www.haywardnet.com
CONDITIONS DE GARANTIE
Le fabricantgarantit cet aspirateurcontre toutvice defabrication pendantune période de 1an à compter de ladate d’achat, et contre toute usure
qui affecteraitle fonctionnement del’aspirateur pendant une période d’un anà compter dela date d’achat. Ces garanties répondent aux conditions et limitations suivantes:
Conditions et limitations:
1. Cette garantie s’applique au remplacement des pièces défectueuses et non àl’emploi d’une éventuelle main d’œuvre ou, aux frais de mise
en œuvre despièces détachées défectueuses.
2. Les pièces défectueuses sont sous garantieun anà partir de la date d’achatet le remplacement des pièces ne prolonge jamais cette garantie.
3. Cette garantie ne couvre les dommages résultant d’une décoloration due à l’exposition au soleil, à des produits chimiques, ou à l’emploi
d’accessoires qui affecteraient le fonctionnement de l’appareil. Les coupures, les rayures et les décolorations n’affectent en aucun cas le fonctionnement mécanique de l’aspirateur. Le vendeur et Hayward pool products se réservent le droit de refuser tout échange de matériel dans ce
cas.
4. L’aspirateur est destiné à fonctionner dans unepiscine standard et entretenue convenablement. Cette garantie cessedans lecas d’utilisation
du SunRay Pool Vacuum dans despiscinesdont laconstruction est défectueuse ou hors norme.
5. Ladétérioration, la décoloration,les fissures de la piscine et le mauvais état du liner peuvent être survenus dans le temps, par uneutilisation
de produits chimiques inappropriés, d’une mauvaise installation ou d’autres facteurs de ce type. La garantie ne couvre pas les dégradations que
l’aspirateur pourrait subir dans ces cas.
6. L’aspirateurest destiné à êtreutiliséen tant qu’appareilautomatique denettoyage pour piscines et cettegarantieest strictement limitée à cet
usage. En cas de mauvaise utilisationdu produit la garantie s’annuleraautomatiquement.
7. Enaucun cas lefabriquant ne peut être tenu pourresponsable detoute perte, dommage direct, indirect ou accidentel survenant en dehorsde
l’utilisation habituellede l’aspirateurpour laquelle il est conçu.
8. Lagarantiecesse en cas demauvaiseutilisation del’appareil dueau non respect des conditions d’installation préciséesdans le manuel fourni
avec l’aspirateur automatique,ou à une négligence lors del’utilisation.
9. Cette garantie s‘appliqueaux seuls matériels fabriquéspar Hayward pool products.
10. Cette garantie est valable seulement si le Sun Ray Pool Vacuum est acheté chezun revendeur agréé.
11. Cette garantie n’est pastransmissible.
12. Aucun revendeur n’est autorisé à modifier ou prolongerles conditions de garantie sans autorisationde Hayward pool products.
13. Cette garantie sera annulée sile client apporte une modificationquelconque au Sun RayPool Vacuum.
14. Cette garantie prenant cet effet lorsque lecertificat de garantie a été complété et signédans les 14 jours suivant l’achat de l’appareil.
15. Cette garantie est la seule valable pour leSun Ray PoolVacuum.
16. Toute réclamation est limitée auxconditions degarantieévoquéesdans les articles ci-dessus.
CONDICIÓNES DE GARANTIA
El fabricantegarantiza este aspiradorcontra todovicio defabricación durante un período de 1año a partir de lafecha defabricación y contra todo
desgasteanormal afectando el funcionamientodel aparato durante un período de un año a partir de la fecha decompra. Estas garantías llevan
las condiciónesy laslimitaciónes siguientes
Condiciónes y limitaciónes:
1. Esta garantia esta limitada al reemplazo de laspiezas defectuosasy no cubre los gastosde lapuesta en obrade laspiezas defectuosas.
2. Laspiezas defectuosas quedàn garantízadasun añoa partir de la fecha de compra yla sustituciónde piezas noproroga la garantia general.
3. Estagarantiano cubrelos daños que resultan de una decoloración debida a la exposición alsol, a productos quimicos, o al empleo deaccesorios que podriàn afectar el funcionamiento del aparato. Los cortes, rayaduras y decoloraciones no afectan en ningún caso el funcionamiento
mecánicodel limpiafondo. El vendedor y Hayward poolproductsse reservan elderechode rechazar todo cambio dematerialen este caso.
4. Ellimpiafondo esta destinado a funcionar enuna piscina estándardy debitamente mantenida.Esta garantia caduca en casode utilizacióndel
Sun Ray PoolVacuumen piscinas cuya construccion es defectuosa o fuera de normas.
5. Lautilización inapropriada deproductos quimicos y / ó unainstalación defectuosapuedendeteriorar, decolorary /ó crear fisuras en lasparedes y en el fondo de ciertas piscinas. Estos daños no pueden,en ningún caso, ser imputables al uso y / ó funcionamiento del aparato que no
puede en nigúncaso, ser considerado como el responsable de estas degradaciones.
6. Ellimpiafondo estadestinadoa serutilizadocomo un aparato automático de limpieza parapiscinasy estagarantiase limita estrictamente a
este uso. Encaso de malautilización delproducto, la garantía será automaticamente anulada.
7. En ningún caso elfabricante será consideradocomo resposablede la perdida,daño directo, indirectoo accidentalque pudieran surgir fuera del
uso normal del aspiradore para el cual hasido concebido.
8. Lagarantíacaduca en casode mala utilización del aparato debida alno respecto de las condiciónes de instalaciónque figuran en el presente
manual,ó a otra negligencia en el transcursode suutilización.
9. Esta garantía seaplica solamentea losmateriales Hayward pool products.
10. Esta garantía esvalida únicamentesi elSun RayPool Vacuum ha sido comprado en una tienda acreditada.
11. Esta garantía noes transferible.
12. Ningún revendedorestáautorizadoa modificaro a prorogar las condiciónesde garantía sin la autorizaciónpor escritode Haywardpoolproducts.
13. Esta garantía seanulará si el cliente aporta unamodificación cualquieraal SunRay Pool Vacuum.
14. Estagarantíaentraráen vigorcuandoel certificadode garantíahabra sidollenadoy firmado dentro de los 14 diassiguientes la compra del aparato.
15. Esta garantía esla única válida parael Sun RayPool Vacuum.
16. Toda reclamacíonestá limitada a las condiciónes de garantía expuestasen losarticulosanteriormente mencionados
A - Main BodyAssembly #DCX192
B - Deflector #DCX128
C - Disc (Seal) #DCX162
D - Connector Hose M/F #DCX176
E - Leader Hose F/F #DCX178
F - Flow Regulator #DCX180
G - Hose Adapter #DCX172
H - Eyeball Diverter #DCX170
J - Foot Pad #DCX150
K - Bypass Lid #DCX182
L - Float #DCX124
M - Float Handle #DCX126
Not Shown - Hammer & Fins #DCX120
Not Shown - Hammer Retainer #DCX122
p/n: ISDC200
SUN RAY PART LIST
Loading...
