ЦЕНТРОБЕЖНЫЙ НАСОС

С РЕГУЛИРУЕМОЙ СКОРОСТЬЮ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СОХРАНЯЙТЕ ДАННОЕ РУКОВОДСТВО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ

HAYWARD POOL EUROPE - 1070 Allée des Chênes - CS 20054 Saint Vulbas - 01154 Lagnieu Cedex - France (Франция)

Page 2

ПРЕДУПРЕЖДЕНИЕ: Опасность поражения

электротоком. Несоблюдение инструкций может

 

представлять серьезную опасность для жизни. Для использования в плавательных бассейнах

 ПРЕДУПРЕЖДЕНИЕ – Перед открыванием крышки фильтра для очистки полностью отсоедините насос от

сетевого источника питания.

 ПРЕДУПРЕЖДЕНИЕ – Все электрические подсоединения выполняются квалифицированным электриком в

соответствии с местными стандартами по электричеству:

F NF C 15-100 GB BS7671:1992 D DIN VDE 0100-702 EW EVHS-HD 384-7-702 A ÖVE 8001-4-702 H MSZ 2364-702:1994 / MSZ 10-533 1/1990 E UNE 20460-7-702 1993, REBT ITC-BT-31 2002 M MSA HD 384-7-702.S2

IRL IS HD 384-7-702 PL PN-IEC 60364-7-702:1999

I CEI 64-8/7 CZ CSN 33 2000 7-702

LUX 384-7.702 S2 SK STN 33 2000-7-702

NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2

P RSIUEE TR TS IEC 60364-7-702

 ПРЕДУПРЕЖДЕНИЕ – Следите за тем, чтобы оборудование подключалось только к розетке 230V с защитой от

короткого замыкания. Питание к насосу подается разделительным трансформатором или через устройство остаточного тока с номинальным остаточным рабочим током не более 30 мА.

 ПРЕДУПРЕЖДЕНИЕ – Дети должны находится под присмотром, чтобы они не могли играть с оборудованием.

Не подносите к отверстиям и движущимся частям пальцы и посторонние предметы.

 ПРЕДУПРЕЖДЕНИЕ – Двигатель требуется как следует заземлить. Подключите провод заземления к зеленому

болту, а с приборами, подключенными проводом, используйте соответствующую вилку с заземлением.

 ПРЕДУПРЕЖДЕНИЕ – При подключении двигателя к другим деталям с заземлением используйте устройство

заземления двигателя и провод сечения, соответствующего правилам пользования электроприборами.

 ПРЕДУПРЕЖДЕНИЕ – При электроподключениии см. диаграмму на шильдике под клеммной коробкой

двигателя. Перед подачей питания убедитесь, что все соединения выполнены плотно и изолированы. Перед подачей питания верните на место все крышки.

 ПРЕДУПРЕЖДЕНИЕ – Убедитесь, что напряжение двигателя соответствует напряжению вашей электросети, а

электрокабели соответствуют вольтажу и току насоса.

 ПРЕДУПРЕЖДЕНИЕ – Прочитайте все инструкции в данном руководстве пользователя и на оборудовании.

Несоблюдение инструкций может привести к травмам или повреждениям. Настоящий документ передается владельцу бассейна, и владелец обязан сохранять данный документ в безопасном месте.

 ПРЕДУПРЕЖДЕНИЕ – Использование, чистка, обслуживание устройства детьми старше восьми лет или

лицами, не обладающими достаточными знаниями и опытом, лицами с ограниченными физическими, сенсорными или умственными способностями возможно только после соответствующего инструктажа и под надлежащим присмотром взрослого ответственного человека, чтобы обеспечить безопасную эксплуатацию устройства, а также понимание и избежание опасностей, связанных с его эксплуатацией.

 ПРЕДУПРЕЖДЕНИЕ – Насос предназначен для непрерывной работы при максимальной температуре воды

на 35°C.

 ПРЕДУПРЕЖДЕНИЕ – Используйте только оригинальные запчасти компании «Hayward».  ПРЕДУПРЕЖДЕНИЕ – Если шнур питания поврежден, то во избежание поражения электрическим током

заменять его может лишь производитель, сервисный агент или специально обученный техник.

 ПРЕДУПРЕЖДЕНИЕ – Для отсоединения от сетевого источника питания в стационарную электропроводку

встраивается внешний выключатель с зазором между разомкнутыми контактами на всех полюсах, который обеспечивает полное отсоединение при перенапряжении III категории в соответствии с правилами по проводке.

 ПРЕДУПРЕЖДЕНИЕ – Запрещается эксплуатировать насос для плавательного бассейн, если повреждены

силовой кабель или корпус соединительной коробки электродвигателя. Это может привести к поражению электрическим током. Поврежденные шнур питания или соединительная коробка электродвигателя должны быть заменены сервисным агентом или аналогичным квалифицированным специалистом сразу же во избежание связанных угроз.

 ПРЕДУПРЕЖДЕНИЕ – Электродвигатель для бассейна не оснащен предохранительной вакуумной системой

(SVRS). Система SVRS помогает предотвращать затопление из-за нахождения тела на области подводных сливов. В некоторых бассейнах при попадании тела человека на слив, человек может попасть в ловушку из-за всасывания. В зависимости от конфигурации бассейна может потребоваться установка защитной вакуумной системы в соответствии с местными требованиями.

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «HAYWARD»

Стр 2 из 14 Насос

Page 3

ОБЩИЕ СВЕДЕНИЯ

Поздравляем! Вы только что приобрели насос с регулируемой скоростью компании Hayward®. Насосы с регулируемой скоростью компании Hayward® оснащены двигателем с постоянным магнитом и электронной коммутацией перем. тока последнего поколения. Управление данным двигателем осуществляет микропроцессор, подключенный к регулятору частоты, поддерживающему следующие характеристики:

• Отображение скорости вращения на контрольном экране

• Производителем предусмотрены 3 скорости вращения (кнопки V1, V2, V3), которые могут настраиваться

пользователем

• Систематическая заливка при каждом запуске, скорость и продолжительность заливки являются

настраиваемыми

• Функция Скиммера, снятие верхнего слоя воды

• Программируемая функция Таймера

• Отображение мгновенной потребляемой мощности

• Отображение общего и долевого энергопотребления

• Отображение времени работы насоса

• Низкий звуковой уровень

• Конструкционный стандарт TEFC IP55

Установить насос на достаточном расстоянии от бассейна для минимизации связи между системой аспирации и насосом с целью ограничения потерь на паразитную нагрузку и чрезмерных потерь в гидравлическом контуре. При этом необходимо строго соблюдать расстояние, предусмотренное действующими нормами установки подобного оборудования (минимум 3,5 м). Установка и использование продукта на высоте менее 2000 м.

ZONE 2 ZONE 2

3,5 мм

1,50 m

2,50 m

2,00 m

ZONE 1

ZONE 0

1,50 m

2,50 m

1,50 m

2,00 m

1,50 m

ЗОНА 0

Установить насос в проветриваемом сухом месте; для естественной вентиляции двигателя необходимо обеспечить свободную циркуляцию воздуха вокруг него.

Обеспечьте свободное пространство на расстоянии 0,5 м вокруг насоса. Необходимо периодически проверять, что охлаждению двигателя не препятствуют какие-либо объекты, листья и прочие предметы. Монтаж насоса должен осуществляться таким образом, чтобы внешний автомат, встроенный в стационарный блок, был хорошо виден и легко доступен. Автомат должен находиться рядом с насосом. Насос должен устанавливаться на стационарное бетонное основание при помощи натяжных болтов для бетона Ø 8 мм, завинчиваемых в предусмотренные монтажные отверстия. Во избежание ослабления затяжки натяжных болтов с течением времени необходимо предусмотреть стопорные шайбы. При необходимости монтажа насоса на деревянном полу использовать винты для дерева с шестигранной головкой Ø 8 мм, а также стопорные шайба, препятствующие ослаблению затяжки с течением времени. Установить насос в защищенном месте во избежание попадания на блок управления струй воды. Уровень звукового давления насосов компании Hayward составляет менее 70 дБ (A).

Указания, подлежащие выполнению:

• Выполнить заземление насоса: Запрещено включать незаземленный насос.

• Подключить насос при помощи кабеля типа H07RN-F 3G1mm²

• Предусмотреть защитное устройство по дифференциальному току 30 мА, предназначенное для защиты людей от

поражения электрическим током по причине нарушения электрической изоляции оборудования.

• Предусмотреть защиту от коротких замыканий (номинал определяется в зависимости от значений, приведенных на

фирменной табличке двигателя).

• Предусмотреть устройство отключения от сети питания с межконтактным расстоянием (для всех полюсов),

обеспечивающим полное размыкание в условиях 3-й категории перенапряжения.

ВНИМАНИЕ: После полного отключения насоса от электросети подождать не менее 5 минут перед проведением операций на двигателе или распределительной коробке: Опасность поражения электротоком с возможным смертельным исходом.

Для электродвигателей, которыми оснащены наши насосы, предусмотрена термическая защита, срабатывающая при перегрузках или перегреве обмотки двигателя. Данная защита производит возврат системы в исходное состояние после снижения температуры обмотки. В соответствии с требованиями законодательства независимо от используемого типа двигателя помимо вышеперечисленных устройств необходимо предусмотреть термомагнитную защиту, откалиброванную в соответствии со значениями на фирменной табличке двигателя. В таблице на стр. 169 приведены различные характеристики двигателя, которым оснащаются наши насосы.

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «HAYWARD»

Стр 3 из 14 Насос

Page 4

Подключение к сети электропитания: Убедиться, что напряжение питания, требуемое для работы двигателя, соответствует напряжению сети, и что сечение и длина шнура питания соответствуют мощности и силе тока насоса. Во избежание опасных ситуаций все электроподключения насоса, а также внесение изменений в шнур питания должен выполнять квалифицированный специалист. Для выполнения электроподключений необходимо соблюдать маркировку, указанную под соединительными клеммами. Тщательно проверить качество затяжки и герметичность электрических соединений перед подачей напряжения питания. Строго соблюдать последовательность прокладки кабеля через отверстие и специально предусмотренный магнитодиэлектрик; при этом сальник обеспечивает герметичность вокруг кабеля, а магнитодиэлектрик, представляет собой фильтр для электромагнитных помех. Временную предварительную кабельную проводку, которой оснащены некоторые наши насосы, необходимо удалить при окончательном подключении насоса к источнику питания. На самом деле данное предварительное оборудование используется исключительно для проведения заводских испытаний на этапе изготовления.

УСТАНОВКА

Установить насос для бассейна, максимально ограничив потери нагрузки с соблюдением минимального расстояния в 3,5 м отнесения насоса от бассейна в соответствии со стандартом по монтажу. Аспирационный трубопровод должен устанавливаться с небольшим восходящим наклоном относительно оси насоса. Убедиться, что все патрубки тщательно затянуты и герметичны. В любом случае, не допускать чрезмерной затяжки данных трубопроводов. При использовании пластиковых материалов для обеспечения герметичности можно использовать исключительно тефлон. Аспирационная труба должна иметь больший или по крайней мере такой же диаметр, как и отводная. Избегать влажных мест с плохой вентиляцией. Для охлаждения двигателя необходима свободная циркуляция вохдуха вокруг него. Установить насос в защищенном месте во избежание попадания на блок управления струй воды.

ВАЖНО: Проверить направление вращения перед окончательным подключением двигателя.

УКАЗАНИЯ ПО ЗАПУСКУ И ВХОДУ В РАБОЧИЙ ЦИКЛ: Заполнить корпус префильтра водой до уровня аспирационной

трубы. Запрещено запускать насос без воды, она необходима для охлаждения и смазки механического затвора. Открыть все клапаны аспирационных и отводных трубопроводов, а также клапан стравливания воздуха из фильтра, если таковой предусмотрен. (Необходимо полностью удалить воздух из аспирационных трубопроводов.) Запустить агрегат и подождать некоторое время до входа в рабочий цикл. Пять минут не считается слишком большим интервалом времени для входа в рабочий цикл (процесс входа в рабочий цикл зависит от высоты аспирационной системы и длины аспирационной трубы). Если насос не запускается или не входит в рабочий цикл, см. руководство по поиску и устранению неисправностей.

ИСПОЛЬЗОВАНИЕ ПУЛЬТА УПРАВЛЕНИЯ

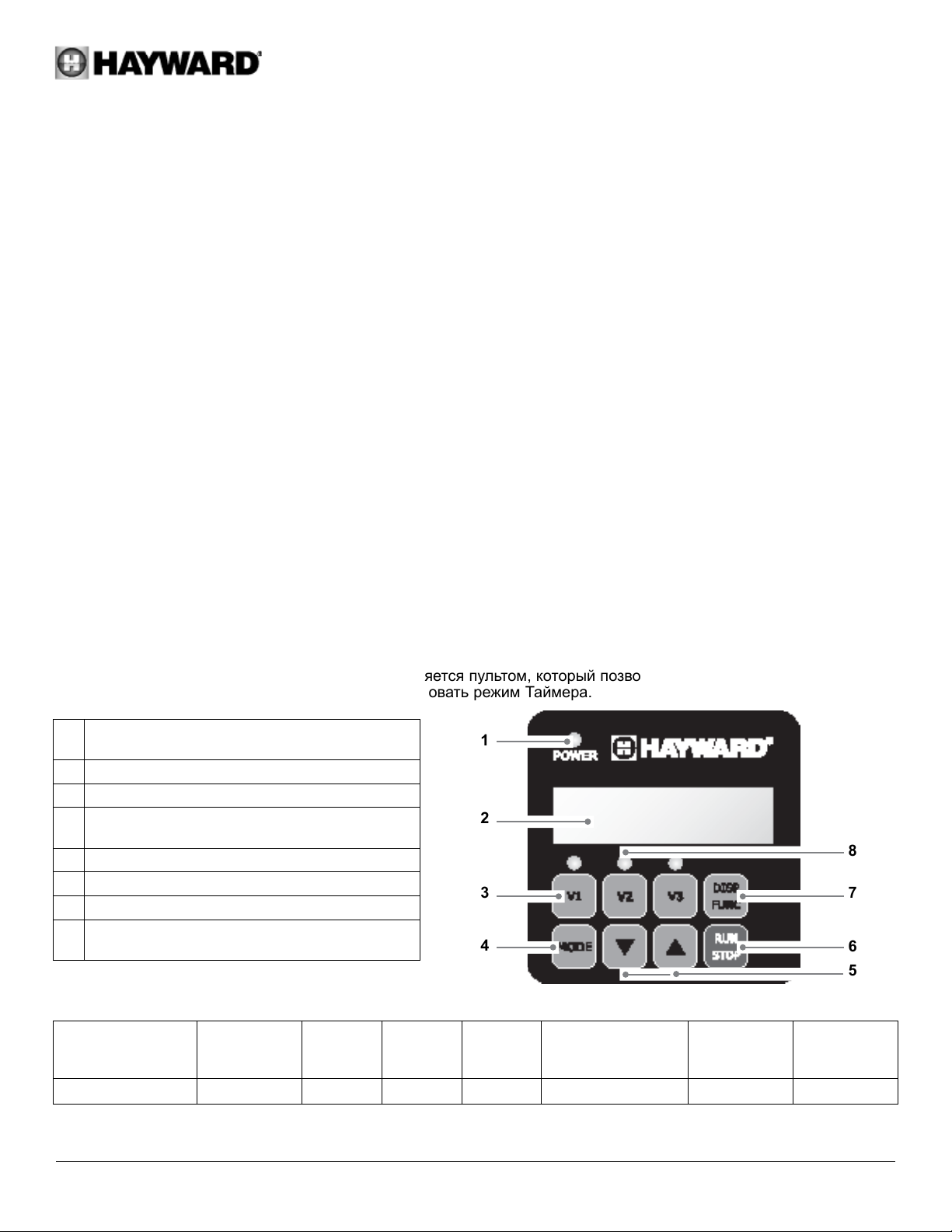

1. ОПИСАНИЕ

Насос с регулируемой скоростью Hayward® управляется пультом, который позволяет отображать и настраивать эксплуатационные параметры, а также программировать режим Таймера.

Светодиодная сигнальная лампа

подключения под напряжение

2 LCD-экран 3 Выбор скорости

Рычаг переключения между Ручным

режимом/режимом Таймер

5 Кнопки настройки вверх/вниз

6 Кнопки Запуска/Останова

7 Кнопка отображения параметров

Светодиодные сигнальные лампы для

выбранной скорости

Насос поставляется с УСТАНОВЛЕННЫМИ ПО УМОЛЧАНИЮ ПАРАМЕТРАМИ (заводские настройки):

Заливка

продолжительность

(с)

240 3000 1500 2400 3000 15 1ч 2800

Заливка

скорость

(об/мин)

об/мин: Оборотов в минуту

(об/мин)

Скиммер

продолжительность

(мин)

Скиммер

цикл (ч)

Скиммер скорость

(об/мин)

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «HAYWARD»

Стр 4 из 14 Насос

Page 5

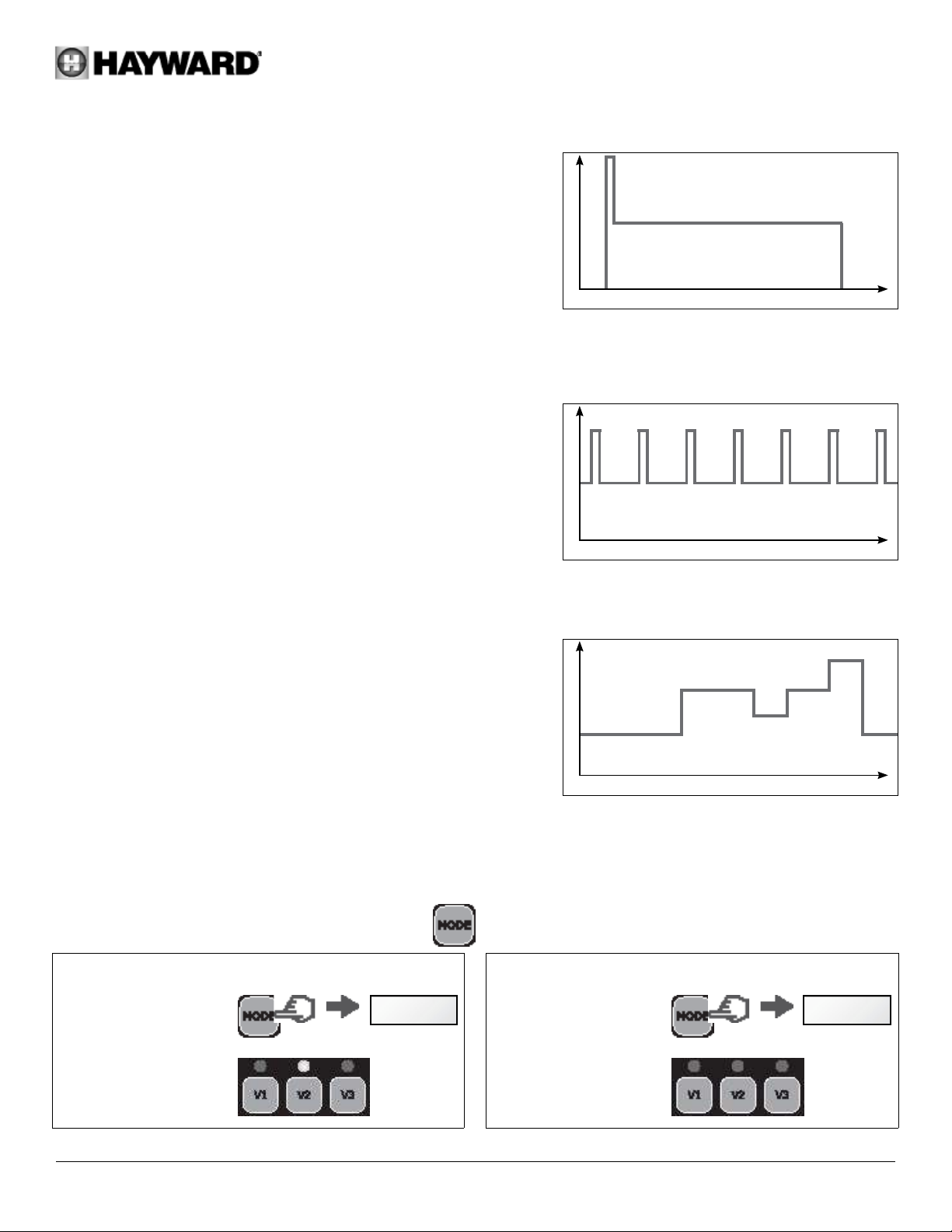

2. РЕЖИМЫ РАБОТЫ НАСОСА

2.1 Ручной режим

В Ручном режиме, в зависимости от использования бассейна, пользователь вручную запускает или останавливает насос.

• Запуск насоса переводит его в состояние заливки (a).

Данное состояние является настраиваемым (скорость и продолжительность, § 4.2). Заливку можно остановить при запуске (§ 3.2) или отключить в настройках.

• Затем скорость стабилизируется до постоянного значения

(b) (по умолчанию до скорости V2). Данная скорость может

выбираться и устанавливаться пользователем (§ 3.3).

• После останова/повторного запуска насос стабилизируется до

последней запомненной скорости.

2.2 Скиммер

Функция Скиммера позволяет снимать верхний слой воды и избежать накопления, а также застоя загрязнений на поверхности бассейна.

• Данная функция является автоматической: насос работает на

повышенной скорости (c), в соответствии с установленными временем и циклом.

• Вне работы на повышенной скорости, насос выходит на

номинальную скорость, как при управлении в Ручном режиме, так и в режиме Таймера.

• Функция Скиммера может быть отключена (см. настройки § 4.3).

(a)

(b)

скорость

время

(c)

скорость

время

2.3 Режим Таймера

В режиме Таймера работа насоса круглосуточно (24/24) автоматизирована. Пользователь может программировать различные последовательности включения скоростей (d). Они выбираются в зависимости от установки оборудования (режим нагрева, энергосберегающее устройство и т.д.) и графика использования бассейна.

• Если функция Скиммера включена, она добавляется в данные

последовательности выполнения управляющей программы.

• Насос может быть остановлен (поставлен на паузу) в

режиме Таймера. При повторном запуске скорость будет соответствовать текущей в режиме Таймера.

• Для программирования режима Таймера смотрите § 4.5.

2.4 Рычаг переключения между Ручным режимом/режимом Таймера

Смена режима выполняется при нажатии на кнопку , как показано ниже:

Ручной режим Режим Таймера

Отображение скорости без приставки

2400

Отображение скорости с приставкой «t»

скорость

(d)

время

t2400

Горящий светодиод указывает на выбранную скорость (V2 по умолчанию)

Светодиоды не горят

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «HAYWARD»

Стр 5 из 14 Насос

Page 6

2.5 Подключение внешних цифровых входов

ВНИМАНИЕ! Любые электрические работы на насосе выполняйте только спустя 5 мин после его отключения от

электросети.

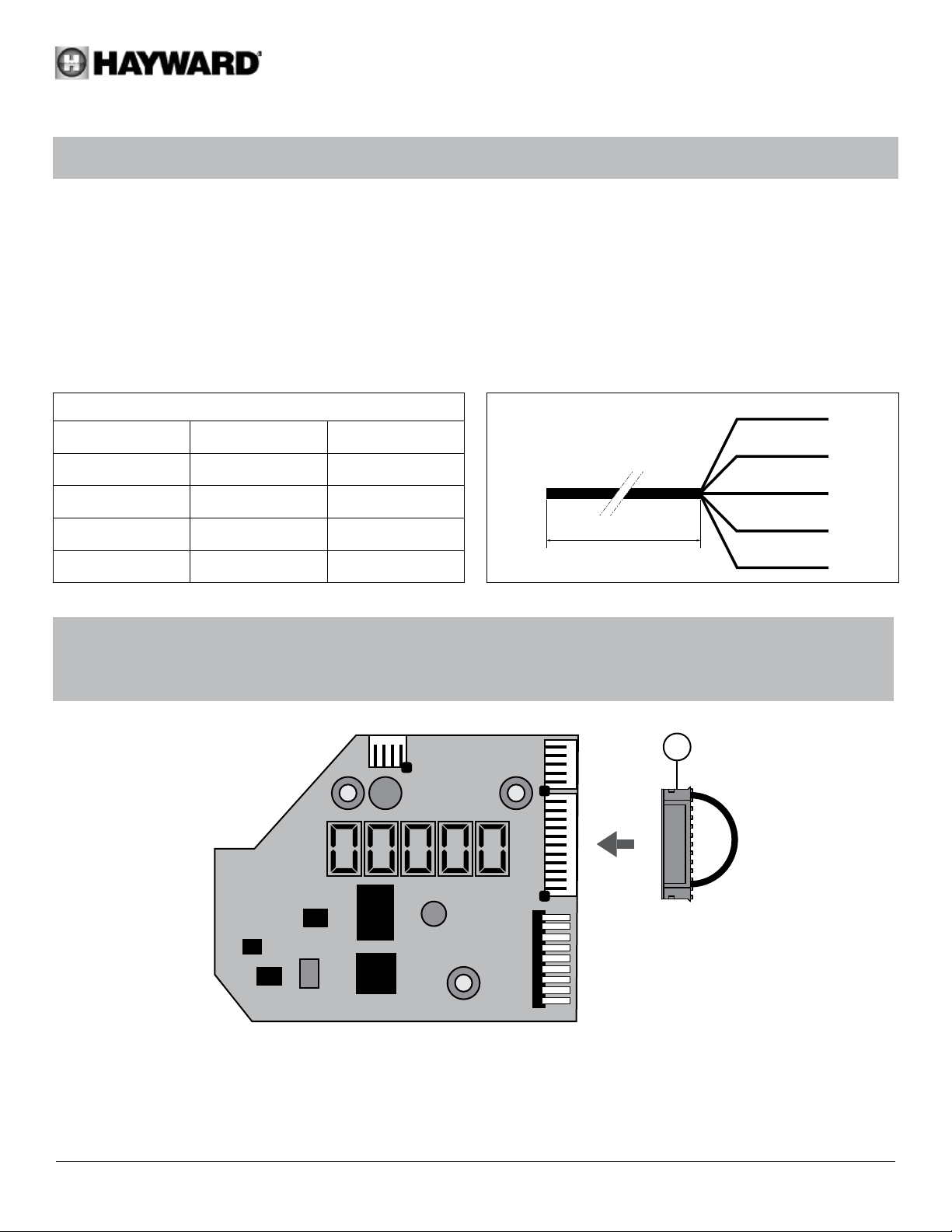

Фильтрационный насос оснащен 5-проводным 3-метровым кабелем для соединения четырех цифровых входов или сухих контактов без потенциала (Разомкнутое/Замкнутое).

Примеры использования цифровых входов

• Установите скорость и расход, который требуется для надлежащей работы периферийных устройств, таких как

тепловой насос, откатывающийся роллет или нагнетательный автомат и т. д.

• Установите вызов команд для пользовательского интерфейса. Данные цифровые входы позволяют управлять на

расстоянии трех метров функцией Run/Stop, а также тремя скоростями (V1-V2-V3).

Назначение проводов

DI1 Коричневый Скорость V1

DI1

DI2

DI2 Зеленый Скорость V2

DI3

DI3 Белый Скорость V3

DI4 Красный Run/Stop

C Черный Общий

3 m

DI4

Примечание:

• При частичном использовании цифровых входов неиспользуемые провода должны быть электроизолированы.

• Если цифровые входы не используются, установите на место соединитель (А), а также 5-проводной кабель

(см. рисунок ниже).

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «HAYWARD»

Стр 6 из 14 Насос

Page 7

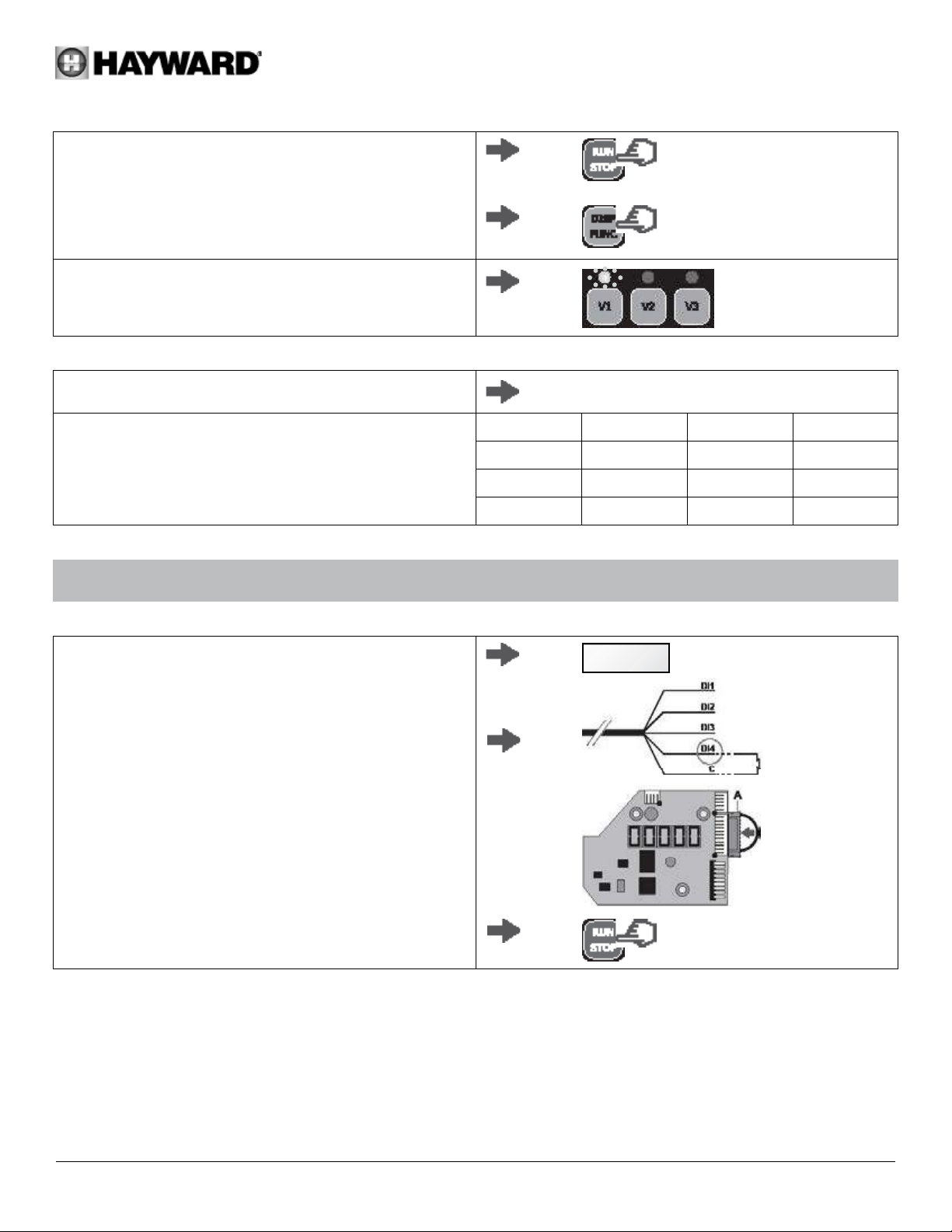

Работа с цифровыми входами

Цифровые входы могут использоваться в Ручном режиме и в режиме Таймера. Они имеют самый высокий уровень приоритета и являются ГЛАВНЫМИ для всех текущих используемых функций. Только кнопки Run/Stop и DISP/FUNC остаются активными.

При использовании цифрового входа соответствующий скорости светодиод начинает быстро мигать (DI1 = V1, DI2 = V2 или DI3 = V3).

Для выполнения действия посредством цифровых входов вход DI4 должен быть замкнут.

Если несколько цифровых входов переключаются одновременно, работать будет только один из них в порядке очередности, установленной в таблице справа.

Примечание: После того, как действие, связанное с цифровым входом, закончено (контакт разомкнут),

фильтрационный насос возобновляет действие текущего режима работы.

Если цифровой вход ЦВХ 4 (DI4) открыт, фильтрационный насос не запускается и на дисплее насоса появляется надпись dSTOP.

• закрыть вход ЦВХ 4 (DI4)

• необходимости нажать на RUN/STOP для

запуска фильтрационного насоса.

DI1 = V1 V1 V2 V3

DI2 = V2 V2 V2 V3

DI3 = V3 V3 V2 V3

DI4 Run/Stop Замкнутый

DI1 = V1 DI2 = V2 DI3 = V3

dStoP

или

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «HAYWARD»

Стр 7 из 14 Насос

Page 8

3. ЭКСПЛУАТАЦИЯ

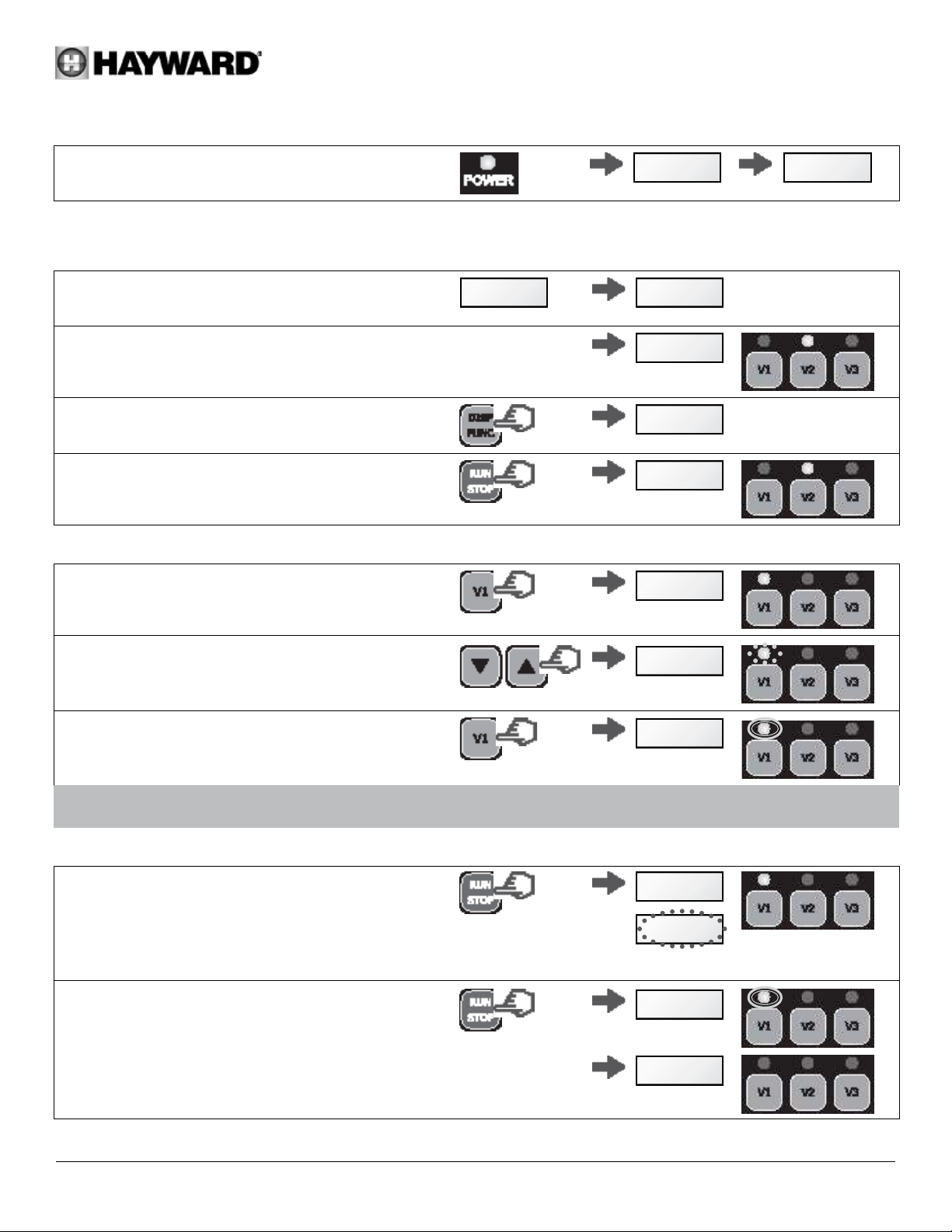

3.1 Включение под напряжение

Загорается сигнальная лампочка «Power»; на экране выполняется тестирование LCD, затем отображается версия программного обеспечения

3.2 Состояние заливки

После включения насоса под напряжение выполняется автоматический переход в состояние заливки (то же самое при повторном запуске насоса).

Автоматический переход в состояние заливки:

• Скорость увеличивается до 3000 об/мин и поддерживается

в течение 240 с (значения по умолчанию)

Завершение заливки:

• По умолчанию скорость стабилизируется до V2 или

последней запомненной скорости

• Загорается соответствующий светодиод (Ручной режим)

Для отображения оставшегося времени заливки:

• Нажмите на «DISP/FUNC»

• Оставшееся время отображается в с

Для выхода перед завершением заливки:

• Нажмите на «RUN/STOP»

• По умолчанию скорость стабилизируется до V2 или

последней запомненной скорости

3.3 В Ручном режиме: выбор, настройка и запоминание скорости

Для выбора скорости:

• Нажмите на одну из кнопок скоростей

• Отобразится значение по умолчанию (в об/мин)

• Загорится соответствующий светодиод

Для установки нового значения скорости:

• Нажмите на кнопки настройки вверх/вниз

• Светодиод начнет мигать: настройка запущена

• Установите требуемое значение (от 600 до 3000 об/мин)

Pr 3000

. . . . .

2400

219

2400

1500

1640

r162688888

. . .

Для сохранения нового значения скорости:

• Удерживайте в течение 3 с кнопку скорости

• Когда значение скорости запомнится, светодиод

перестанет мигать и будет гореть постоянно

Примечание: Расход воды, связанный со скоростью насоса, должен быть адаптирован по отношению к мощности

установки (фильтр, коммуникации и др.). По всем вопросам обращайтесь к специалистам.

3.4 Останов/повторный запуск насоса

Для останова насоса:

• Нажмите на «RUN/STOP»

• Насос остановится, светодиод скорости останется гореть

• В Ручном режиме экран будет отображать постоянно

горящую надпись «StoP» В режиме Таймера экран будет отображать мигающую надпись «StoP»

Для повторного запуска насоса:

• Нажмите на «RUN/STOP»

• Насос запустит состояние заливки (§ 3.2)

• Скорость стабилизации:

в Ручном режиме – последняя запомненная скорость, в режиме Таймера - текущая скорость режима Таймера

>3s

1640

StoP

1640

t2400

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «HAYWARD»

Стр 8 из 14 Насос

Page 9

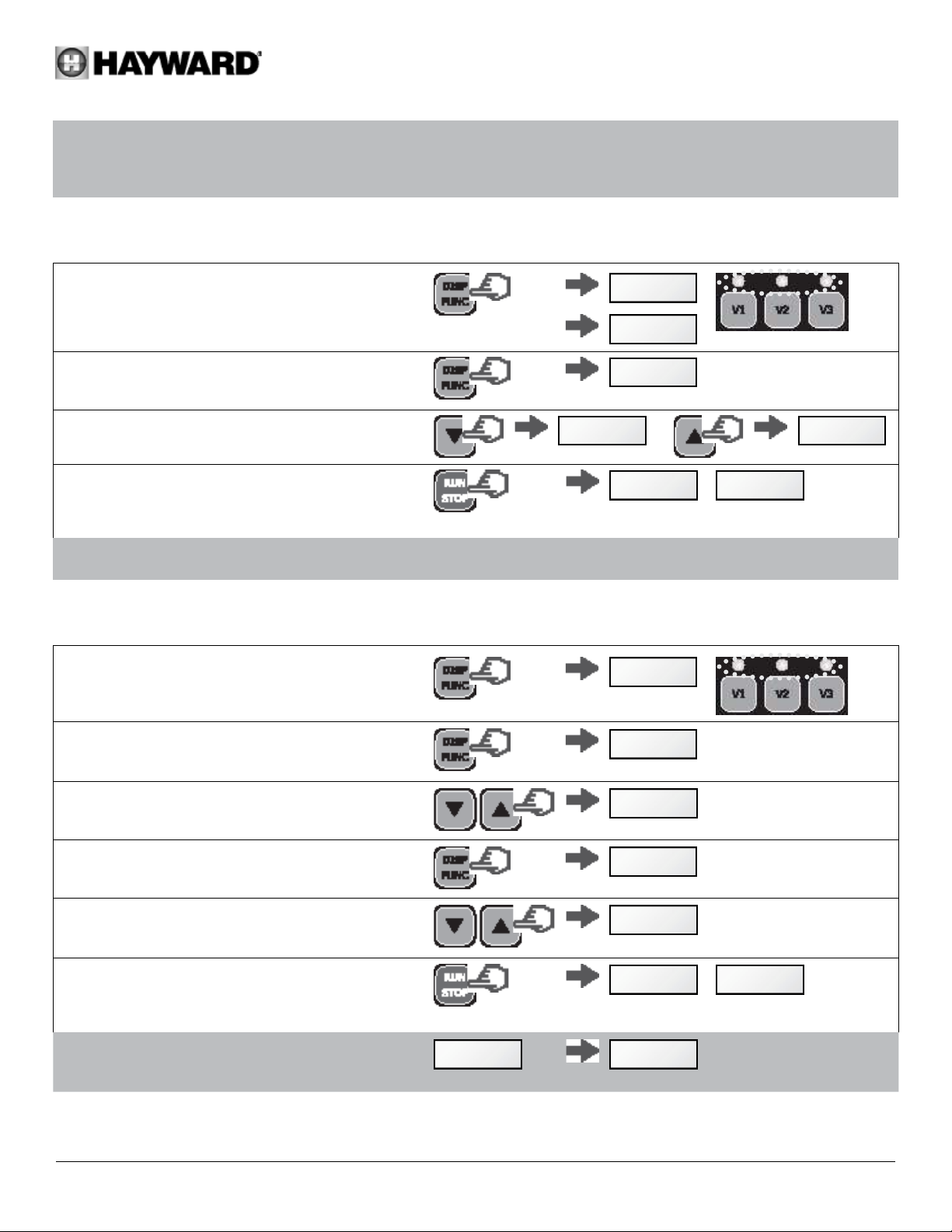

4. НАСТРОЙКИ

Примечание: Для доступа к настройкам насос должен находиться под напряжением и в Ручном режиме (§ 2.4),

при останове или работе вне состояния заливки. Если никакая кнопка не будет нажата в течение 2 мин, вернется отображение исходного информационного окна (скорость или «StoP») и настройки не сохранятся.

4.1 Установка времени

• Удерживайте в течение 3 с «DISP/FUNC»

Начнут мигать 3 светодиода

• На экране отобразится «ConF», затем «hr»

>3s

ConF

h r

• Нажмите на «DISP/FUNC» для отображения

времени системных часов (чч-мин) на экране

• Нажмите на кнопки настройки вверх/вниз для

установки часов/минут

• Нажмите на «RUN/STOP» для выхода и сохранения На экране отобразится текущая скорость или «StoP»

Примечание: Настройка системных часов необходима при работе в режиме Таймера.

Она запомнится, если насос будет находиться под напряжением.

4.2 Настройка заливки

• Удерживайте в течение 3 с «DISP/FUNC» Начнут мигать 3 светодиода, и на экране отобразится «ConF»

• Нажмите на «DISP/FUNC» n раз до появления на экране «Pr 240» значения продолжительности заливки по умолчанию (с)

• Нажмите на кнопки настройки вверх/вниз для отображения требуемого значения продолжительности заливки (от 0 с до 300 с)

• Нажмите на «DISP/FUNC»: на экране отобразится «o3000» скорость заливки по умолчанию (об/мин)

• Нажмите на кнопки настройки вверх/вниз для отображения требуемого значения (максимум 3000 об/мин)

• Нажмите на «RUN/STOP» для выхода и сохранения На экране отобразится текущая скорость или «StoP»

Примечание: Если продолжительность заливки

равна нулю, на экране отобразится «ProFF»: заливка отключена

>3s

x n

15-38 15-10

07-38

1640

ConF

Pr240

Pr 80

o3000

o2660

1640

ProFFPr 0

StoP

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «HAYWARD»

Стр 9 из 14 Насос

Page 10

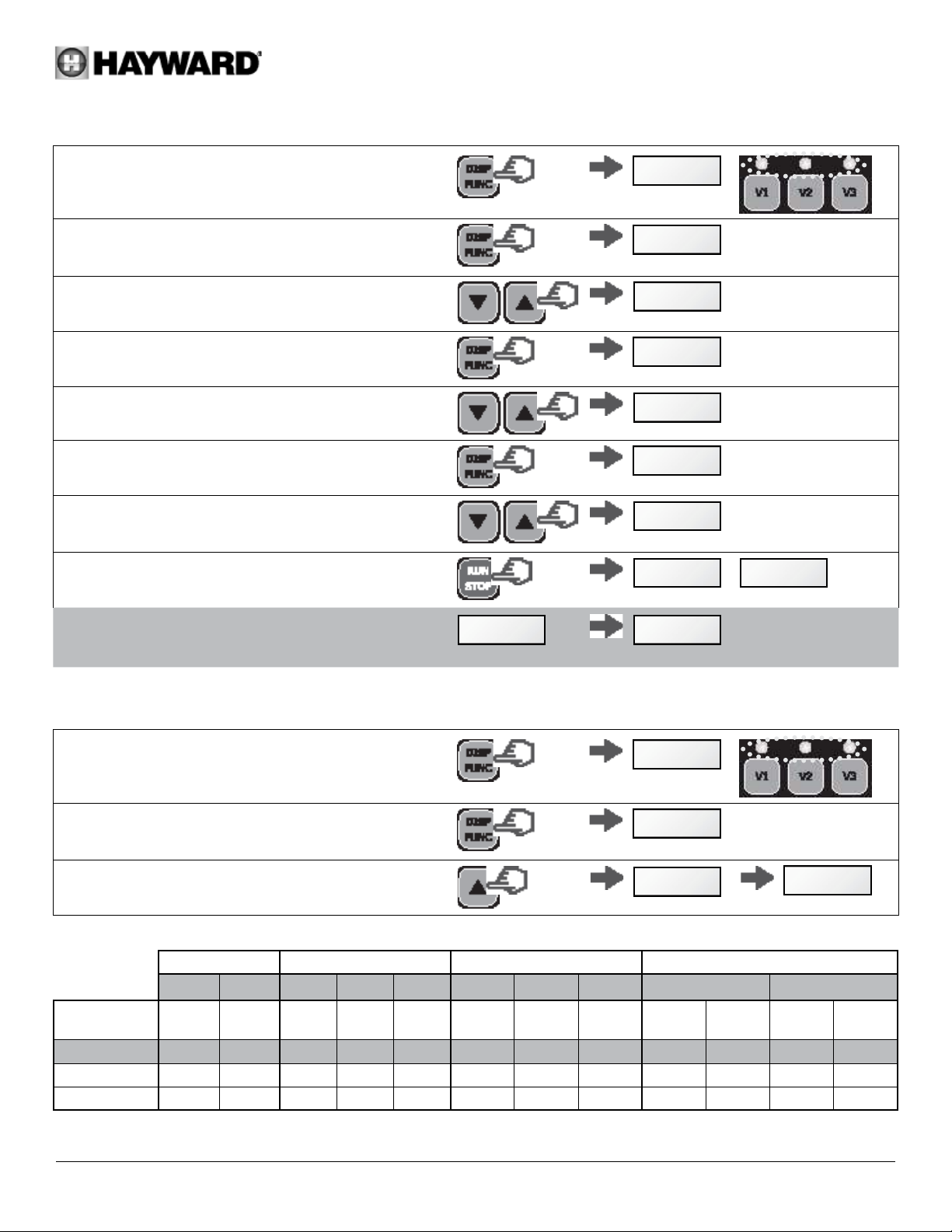

4.3 Настройка функции Скиммера

См. § 2.2 с описанием данной функции

• Удерживайте в течение 3 с «DISP/FUNC» Начнут мигать 3 светодиода, и на экране отобразится «ConF»

ConF

>3s

• Нажмите на «DISP/FUNC» n раз до появления на

экране «SFO.15»: время включения Скиммера по умолчанию (в минутах)

• Нажмите на кнопки настройки вверх/вниз для отображения требуемой продолжительности (от 0 до 30 мин)

• Нажмите на «DISP/FUNC»: на экране отобразится «St 1h»: продолжительность цикла Скиммера по умолчанию

• Нажмите на кнопки настройки для регулировки цикла Скиммера 1 ч, 2 ч или 3 ч

• Нажмите на «DISP/FUNC»: на экране отобразится «S2800»: скорость Скиммера по умолчанию (об/ мин)

• Нажмите на кнопки настройки вверх/вниз для отображения требуемой скорости (от 600 до 3000 об/мин)

• Нажмите на «RUN/STOP» для выхода и сохранения; На экране отобразится текущая скорость или «StoP»

Примечание: Для отключения Скиммера, установите

продолжительность равную нулю - На экране появится «SFoFF»

x n

SfO15

SFO20

St1h

St2h

S2800

S2680

1640

SFoFFSF000

StoP

4.4 Сброс параметров

Для восстановления параметров по умолчанию и удаления настроек режима Таймера выполните следующее:

• Удерживайте в течение 3 с «DISP/FUNC» Начнут мигать 3 светодиода, и на экране отобразится «ConF»

• Нажмите на «DISP/FUNC» n раз до появления сообщения «Init» на экране

• Удерживайте кнопку настройки «haut» в течение 3 с. На экране появится «donE», когда сброс параметров будет выполнен.

Напоминание: параметры по умолчанию и диапазон настроек

Заливка Кнопки скорости Функция Скиммера Функция Таймера

Pr o___

Единица измерения

По умолчанию 240 3000 1500 2400 3000 15 1 2800 06-00 2400 Mini Maxi 300 3000 3000 3000 3000 30 ... 3 3000 24-00 — 24-00 3000

с об/мин об/мин об/мин об/мин мин ч об/мин чч-мин об/мин чч-мин об/мин

0 (

oFF)

600 600 600 600

V1 V2 V3

>3s

x n

>3s

SF St S___ t0 t1 _ t5

0 (

oFF)

1 ... 600 00-00 — 00-00 0/ 600

ConF

Init

dOnE

StoP

oFF

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «HAYWARD»

Стр 10 из 14 Насос

Page 11

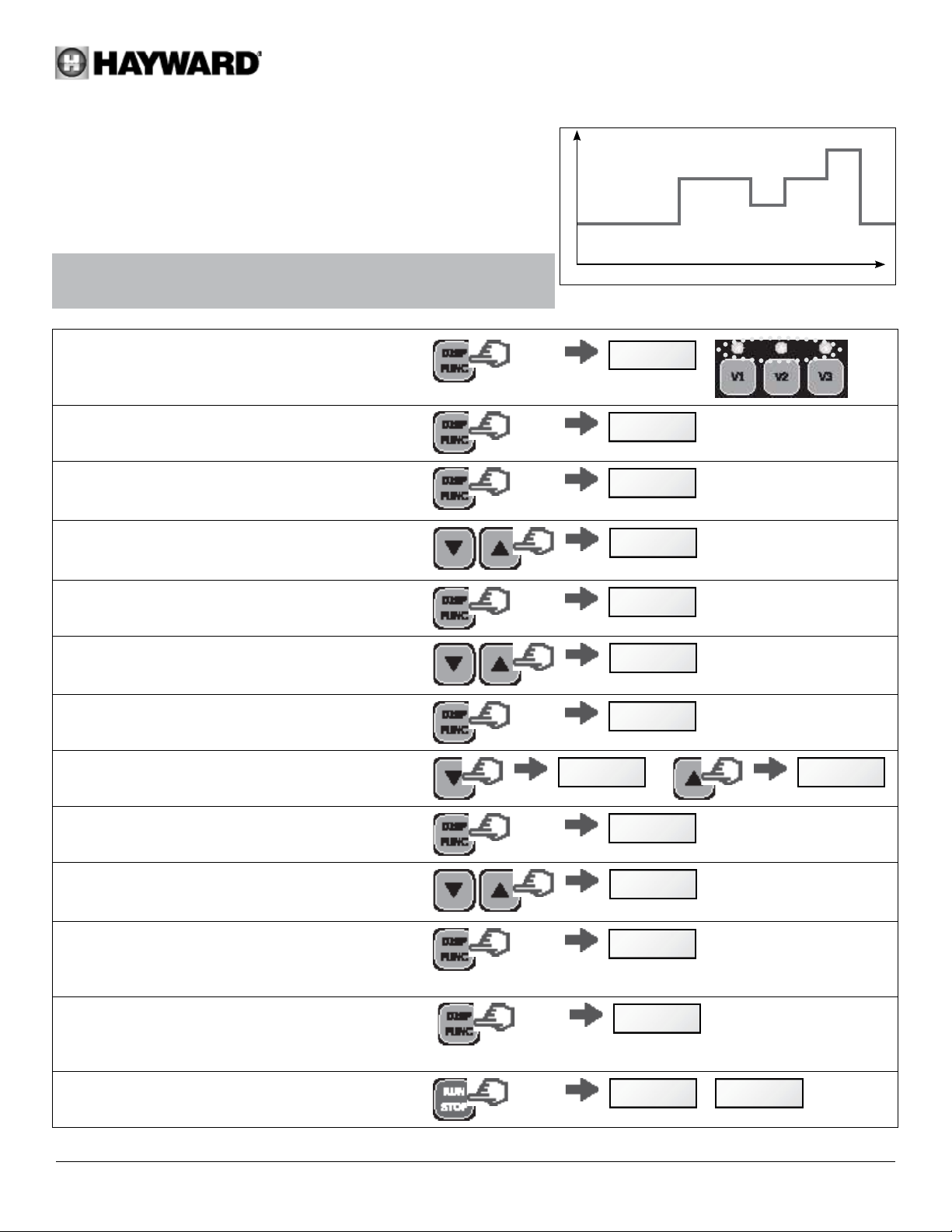

4.5 Программирование режима Таймера

Пульт управления позволяет программировать несколько последовательностей выполнения управляющей программы (см. § 2.3) или Таймеры t0-t5, которым необязательно быть в хронологической последовательности. Неиспользуемые Таймеры будут отключены. Таймер «t0» может быть установлен на 00:00, 06:00 (по умолчанию); 12:00 или 18:00. Он не может быть отключен. Скорость насоса на промежутке t0 остается постоянной и составляет 2400 об/мин

• Укажите график скорости для программирования. На графике напротив представлен пример.

• Проверьте правильность настройки системных часов.

• Удерживайте в течение 3 с «DISP/FUNC»

Начнут мигать 3 светодиода, и на экране отобразится «ConF»

• Нажмите на «DISP/FUNC» 2 раза до появления на экране «t0»

• Нажмите на «DISP/FUNC» и на экране отобразится «06-00»: значение t0 по умолчанию

• Нажмите на кнопки настройки для установки требуемого значения t0 (00-00, 06-00, 12-00 или 18-00)

• Нажмите на «DISP/FUNC»: на экране отобразится «t1oFF»

>3s

x 2

скорость

ConF

t 0

06-00

18-00

t1off

(t2)

время

• Чтобы включить (например) данный Таймер, нажмите на кнопку «haut». На экране отобразится «t1 on»

• Нажмите на «DISP/FUNC»: на экране отобразится «00-00»

• Нажмите на кнопки настройки вверх/вниз для настройки необходимого времени (чч/мин)

• Нажмите на «DISP/FUNC»: на экране отобразится «0»

• Нажмите на кнопки настройки, чтобы отобразить требуемую скорость (от 600 до 3000 об/мин или ноль)

• Для перехода к следующему Таймеру нажмите на «DISP/FUNC»: на экране отобразится «t2off». В примере данный Таймер остается отключенным

• Нажмите на «DISP/FUNC» для перехода к следующему Таймеру и повторите этапы настройки (включение, график Таймера и скорость)

• Нажмите на «RUN/STOP» для выхода и сохранения На экране отобразится текущая скорость или «StoP»

t1 on

00-00

20-00 20-15

2740

t2off

t3off

1640

etc ...

StoP

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «HAYWARD»

Стр 11 из 14 Насос

Page 12

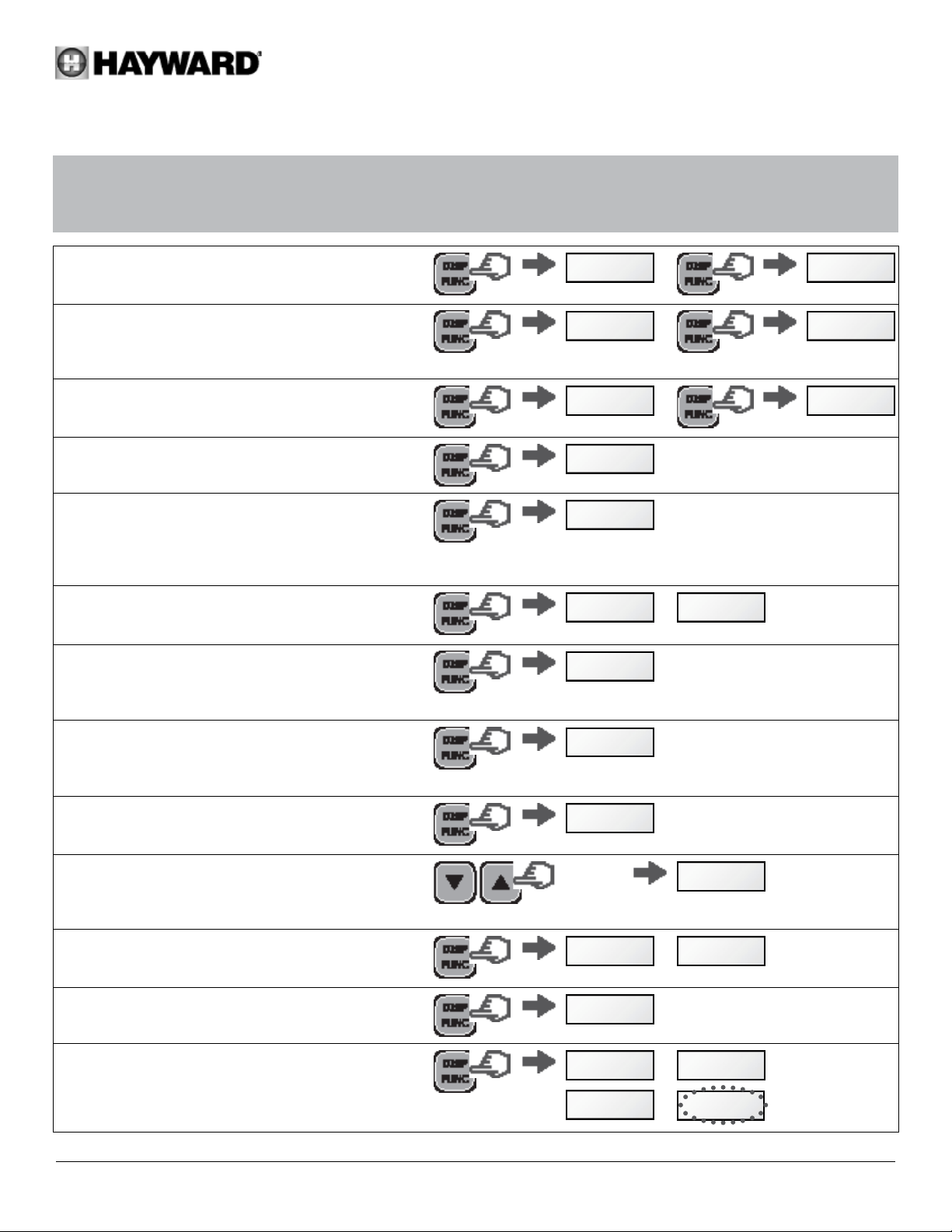

5. ВИЗУАЛИЗАЦИЯ ПАРАМЕТРОВ

Примечание: Насос должен быть под напряжением, в работе вне состояния заливки или при останове.

Для просмотра параметров нажмите на клавишу «DISP/FUNC». Если в течение 15 с не была нажата никакая кнопка, экран переходит к отображению исходного информационного окна (текущая скорость или «Stop»).

• Нажмите на «DISP/FUNC»: на экране отобразится «hr» . Повторно нажмите: отобразятся системные часы

• Нажмите на «DISP/FUNC»: на экране отобразится «t0». Повторно нажмите: отобразится график t0 (скорость t0 является постоянной и составляет 2400

• Нажмите на «DISP/FUNC»: на экране отобразится «t1». Повторно нажмите: отобразится график данного Таймера (чч/мин)

• Нажмите на «DISP/FUNC»: отобразится скорость данного таймера (в об/мин)

• Нажмите на «DISP/FUNC» и т.д.: появятся следующие таймеры, график и скорость, до Таймера «t5»

Примечание: Отключенные Таймеры не отображаются на экране

• Нажмите на «DISP/FUNC»: отобразится «P - - -» Потребляемая мощность

Примечание: P = 0 Вт при останове насоса

• Нажмите на «DISP/FUNC»: отобразится «h - - -» Счетчик времени насоса

Примечание: Один оборот счетчика составляет 9999 ч

• Нажмите на «DISP/FUNC»: отобразится «- - - -» Общее энергопотребление (кВт/ч)

Примечание: Один оборот счетчика составляет 99999 кВт/ч

• Нажмите на «DISP/FUNC»: отобразится «- - - -» Долевое энергопотребление (кВт/ч) с момента последнего сброса на ноль

• Для обнуления долевого счетчика энергии: Удерживайте в течение 3с одну из кнопок вверх/вниз Сообщение «CLEAr» информирует о сбросе счетчика на ноль

• Нажмите на «DISP/FUNC»: Отобразится «SF On» или «SFOFF» для включенного/ отключенного Скиммера

• Нажмите на «DISP/FUNC»: Отобразится «t - -» Температура блока питания (°C)

об/мин)

(в Вт, значение +/- 10%)

hr 11-45

t0 12-00

t1 09-20

1240

P 634

etc ...

P 0

h2857

06542

00086

>3s

SF On SFOff

CLEAr

t 74

• Нажмите на «DISP/FUNC» для возврата отображения исходного информационного окна (текущая скорость или «Stop»)

t2400

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «HAYWARD»

Стр 12 из 14 Насос

StoP 1640

StoP

Page 13

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

1. Полностью отключите насос от источника питания перед открытием крышки и очисткой префильтра. Периодически выполнять очистку поддона префильтра, не стучать по нему при этом. Проверить прокладку крышки префильтра и при необходимости заменить.

2. Ось двигателя устанавливается на необслуживаемых подшипниках.

3. Поддерживать двигатель в чистом сухом состоянии и проверять вентиляционные отверстия на наличие загрязнений.

4. При возникновении утечки на уровне механического затвора выполнить его замену.

Все операции по ремонту, техобслуживанию и периодическому обслуживанию, за исключением очистки бассейна, должен в обязательном порядке выполнять уполномоченным представитель компании Hayward или квалифицированный специалист.

КОНСЕРВАЦИЯ НА ЗИМНИЙ ПЕРИОД

1. Опорожнить насос, сняв все сливные пробки и сложив их в поддон префильтра.

2. Отключить насос, снять все трубопроводные патрубки и поместить весь агрегат в сухое хорошо проветриваемое помещение или по крайней мере принять следующие меры: отключить насос, снять 4 болта крепления корпуса насоса к суппорту двигателя и поместить систему на хранение в сборе в сухое проветриваемое место. Накрыть корпус насоса и префильтра в целях их защиты.

ПРИМЕЧАНИЕ: Перед возвратом насоса в эксплуатацию провести очистку всех внетренних частей, удалив с них пыль, налет и пр.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

A) Двигатель не запускается

1. Проверить электрические подключения, автоматы и реле, а также прерыватели или плавкие предохранители.

2. Вручную проверить свободное вращение двигателя.

3. Убедиться, что скорости вращения V2 и V3 запрограммировананы не на 0 об./мин., в противном случае выполнить восстановление заводских настроек (см. § 4.4).

4. При появлении на экране одного из нижеуказанных кодов ошибки свяжитесь со специалистом по установке оборудования:

Err01

Err02

Err04

Понижение напряжения от заданного уровня Повышение напряжения от заданного уровня

Перегрев блока питания

Err10

Err20

Err64

Проблема внутреннего электропитания

Неудачный запуск

Внутреннее короткого замыкания

Err05

Err07

Перегрев двигателя

Ток перегрузки

Err97

Err98

dSTop

B) Двигатель останавливается, проверить

1. Кабели, соединения, реле и пр.

2. Падение напряжения на двигателе (зачастую по причине слишком слабых кабелей).

3. Отсутствие заклинивания или перегрузки (проверив значение потребляемого тока).

ПРИМЕЧАНИЕ: Двигатель Вашего насос оснащен термозащитой, которая в случае перегрузку автоматически разомкнет цепь во избежание повреждения двигателя. Такое срабатывание вызвано нехарактерными условиями эксплуатации, необходимо проверить причины и устранить их. Двигатель перезапустится без проведения каких-либо операций обслуживания после восстановления нормальных условий эксплуатации.

C) На дисплее появляется «OLOAD» (проблема перегрузки или перегрева)

1. Убедиться, что вал двигателя вращается свободно

2. Убедиться в отсутствии каких-либо препятствий свободному вращению турбины

3. Убедиться в достаточной вентиляции двигателя

4. После устранения проблемы нажмите кнопку запуска/останова

D) Насос не входит в рабочий цикл

1. Убедиться, что корпус префильтра заполнен водой, а прокладка крышки чиста и расположена правильно, препятствуя попаданию воздуха. При необходимости перезатянуть стопорные винты крышки.

Убедиться, что все клапаны аспирационных и отводных трубопроводов открыты и незасорены, а все

2. аспирационные отверстия бассейна находятся под водой.

Несколько проблем

Коммуникационный сбой

Обратитесь к странице 7

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «HAYWARD»

Стр 13 из 14 Насос

Page 14

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

(ПРОДОЛЖЕНИЕ)

3. Проверить, выполняет ли насос всасывание, разблокировав аспирационное отверстие, расположенное как можно ближе к насосу:

a) если насос не выполняет всасывание, несмотря на достаточное заполнение водой для входа в рабочий цикл

1. Перезатянуть болты и трубопроводные фитинги со стороны аспирации.

2. Проверить напряжение, чтобы убедиться, что насос вращается на достаточной скорости.

3. Открыть насос и убедиться, что внутри нет засора.

4. Установите достаточную скорость заливки

5. Очистите фильтр и повторите операцию

6. Заменить механический затвор. b) Попробуйте выполнить заливку в режиме рециркуляции. При нормальном всасывании насоса проверить

аспирационный трубопровод и префильтр, которые могут засориться или в которые может попасть воздух.

F) Насос издает шум, проверить

1. Не привело ли попадание или наличие воздуха в аспирационной системе к появлению глухих шумом в насосе.

2. Не происходит ли разрыв потока вследствие недостаточного диаметра или сужения аспирационного трубопровода. Кроме того, причиной подобного разрыва потока может стать слишком большой размер отводного трубопровода. Используйте трубы соответствующих размеров или при необходимости проведите их продувку.

3. Не появилась ли вибрация. вызванная некачественным монтажом.

4. Не попал ли в корпус насоса посторонний предмет.

5. Не произошло ли заклинивание подшипников двигателя вследствие слишком большого зазора, коррозии или длительного перегрева.

РЕГИСТРАЦИЯ

ДЛЯ РЕГИСТРАЦИИ ПРОДУКТА И ПОЛУЧЕНИЯ ДОПОЛНИТЕЛЬНОЙ ГАРАНТИИ ОБРАЩАЙТЕСЬ К:

http://www.hayward.fr/en/services/register-your-product

Для Вашего сведения

Сохраните данные для использования в качестве справочных в случае необходимости:

1) Дата покупки__________________________________________________________

2) Имя_________________________________________________________________

3) Адрес _______________________________________________________________

4) Индекс_______________________________________________________________

5) Эл. адрес_____________________________________________________________

6) Номер партии____________________Серийный номер_______________________

7) Дистрибьютор_________________________________________________________

8) Адрес________________________________________________________________

9) Индекс____________________Страна_____________________________________

Замечание

ИСПОЛЬЗУЙТЕ ТОЛЬКО ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ КОМПАНИИ «HAYWARD»

Стр 14 из 14 Насос

Page 15

Pompe Référence moteur

Pump Motor reference Nominal power

Bomba Referencia motor

Bomba Referência do motor

Pumpe Motorreferenz

Pomp Motorreferentie

Pompa Riferimento motore

Pump Motorns referens Märkeffekt

Pumpe Motor reference Nominal effekt

Pumpe

Pumppu

Насос Артикул двигателя

SP3220VSTD SPX1500SFVSTDSB 1400 W

SP3216VSTD SPX1100SFVSTD(SB) 1100 W

SP2611VSTD SPX0750VSTDSB 750 W

SP2616VSTD SPX1100VSTD(SB) 1100 W

RS3016VSTD SPX1100VSTD(SB) 1100 W

SP3016VSTD SPX1100VSTD(SB) 1100 W

RS3020VSTD SPX1500VSTDSB 1400 W

SP3020VSTD SPX1500VSTDSB 1400 W

SP2310VSTD SPX0750SFVSTDSB 750 W

SP2315VSTD SPX1100SFVSTD(SB) 1100 W

SP2715VSTD SPX1100SFVSTD(SB) 1100 W

SPK12615VSTD SPX1100KFVSTD(SB) 1100 W

Referanse

motor Merkeeffekt

Viite

moottori Nimellisteho

Puissance

nominale

Potencia

nominal

Potência

nominal

Nennleistung

saufnahme

Nominaal

vermogen

Potenza

nominale

Номин. потр.

мощность

Voltage Fréquence

Nb de phases

Voltage Frequency Number of phases

Voltaje Frecuencia

mero de fases

Tensão Frequência

Número de fases

oltzahl Frequenz

Phasenanzahl

Spanning Frequentie

Aantal fases

Voltaggio Frequenza

Numero fasi

Spänning Frekvens

Ant. faser

Spænding Frekvens

Ant. faser

Spenning Frekvens

Antall faser

Jännite Taajuus

Vaiheiden lukumäärä

Напряжение Частота

Кол-во фаз

220-240V 50 Hz 1 Phase

Ampérage

Amperage

Amperaje Tamaño y ajuste disyuntor

Amperagem

Stromstärke

Stroomsterkte

Amperaggio

Strömstyrka

Strømstyrke

Ampeerit

Сила тока

7.8 A 10 18 M

5.9 A 6.5 19 M

4.4 A 4.7 14 M

5.9 A 5.5 16 M

5.9 A 5.5 17.9 M

7.8 A 10 19.6 M

4.4 A 4.7 14 M

5.9 A 5.5 16 M

Taille et réglage

disjoncteur

Circuit breaker size and

setting

Tamanho e regulação do

disjuntor

Größe und Einstellung

Sicherung

Grootte en instelling

beveiligingsschakelaar

Dimensione e regolazione

interruttore differenziale

Brytarens storlek och

justering

Størrelse og indstilling af

kontakt

Størrelse og innstilling

skillebryter

Katkaisimen koko ja

säätö

Размер и настройка

разъединителя

Hauteur manométrique à

Manometric head at ow = 0

Altura manométrica de

Altura manométrica para

Druckhöhe bei Durchuss=0

Opvoerhoogte bij

Altezza manometrica a

uppfordringshöjd vid öde = 0

Dynamisk løftehøjde med

Manometrisk høyde med

Dynaaminen paine

Манометрическая высота

débit=0

caudal=0

caudal = 0

doorstroming=0

capacità=0

Manometrisk

ow =0

ytelse=0

virtaamalla=0

при расходе=0

169 HAYWARD

Page 16

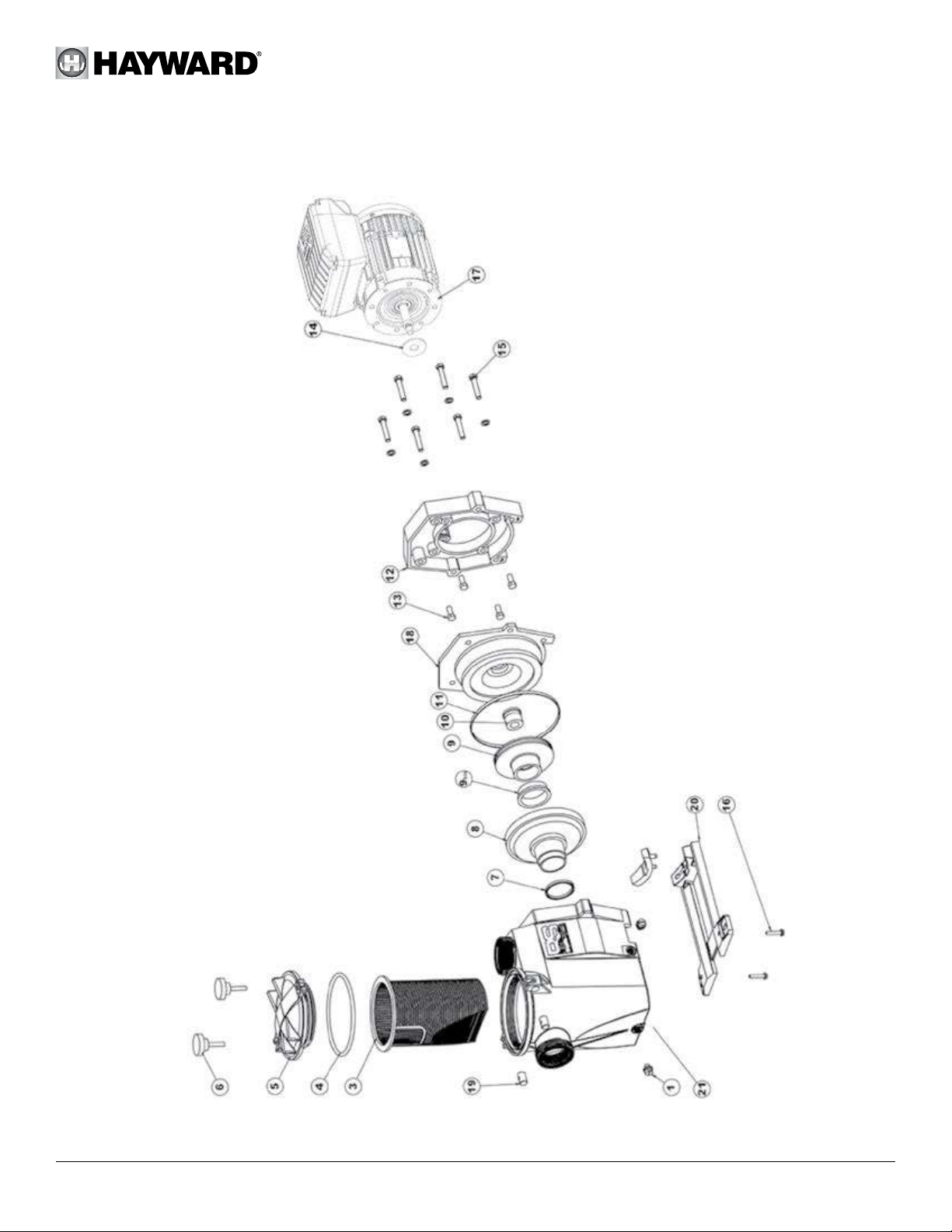

RS3016VSTD / RS3020VSTD

SP3016VSTD / SP3020VSTD

178 HAYWARD

Page 17

N° RS3016VSTD / SP3016VSTD N° RS3020VSTD / SP3020VSTD

1 SPX1700FG 1 SPX1700FG 3 SPX3000M 3 SPX3000M 4 SPX3000S 4 SPX3000S 5 SPX3000D 5 SPX3000D 7 SPX1600R 7 SPX1600R 8 SPX3021B 8 SPX3021B 9 SPX3016CE 9 SPX3021CE

9 bis SPX3021R 9 bis SPX3021R

10 SPX1600Z2 10 SPX1600Z2 11 SPX3000T 11 SPX3000T 12 SPX3000FE 12 SPX3000FE 13 SPX0125Z4E 13 SPX0125Z4E 14 SPX0125F 14 SPX0125F 15 SPX1600Z4 15 SPX1600Z4 16 SPX1600Z5 16 SPX1600Z5 17 SPX1100VSTDSB 17 SPX1500VSTDSB 18 SPX3020E 18 SPX3020E

19 + 6 SPX1600PN 19 + 6 SPX1600PN

20 SPX3000GA 20 SPX3000GA 21 RSX750AAE 21 RSX750AAE

4+7+10+11+14 SPX3000GS 4+7+10+11+14 SPX3000GS

179 HAYWARD
