HaWeKo FOR21 Installation Manual

Download

Page 1

HaWeKo GbR

Brunnenstr. 55 70372 Stuttgart Germany

Tel: +49 (0) 711 / 79482 -103 Fax: +49 (0) 711 / 79482 -105 E-Mail: [email protected] Url: www.HaWeKo24.de

Stand: 14.02.2013

Einbauanleitung

Installation Manual

Passend für: / Fits to Modell:

Ford B-Max

Baujahr: / Year of Manufacturing:

10/2012-

Art.-Nr.: / Item No.:

FOR21

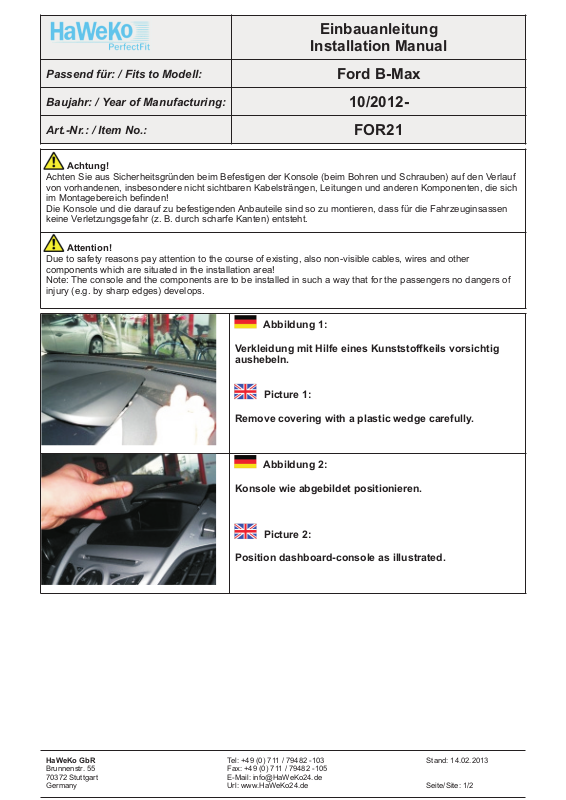

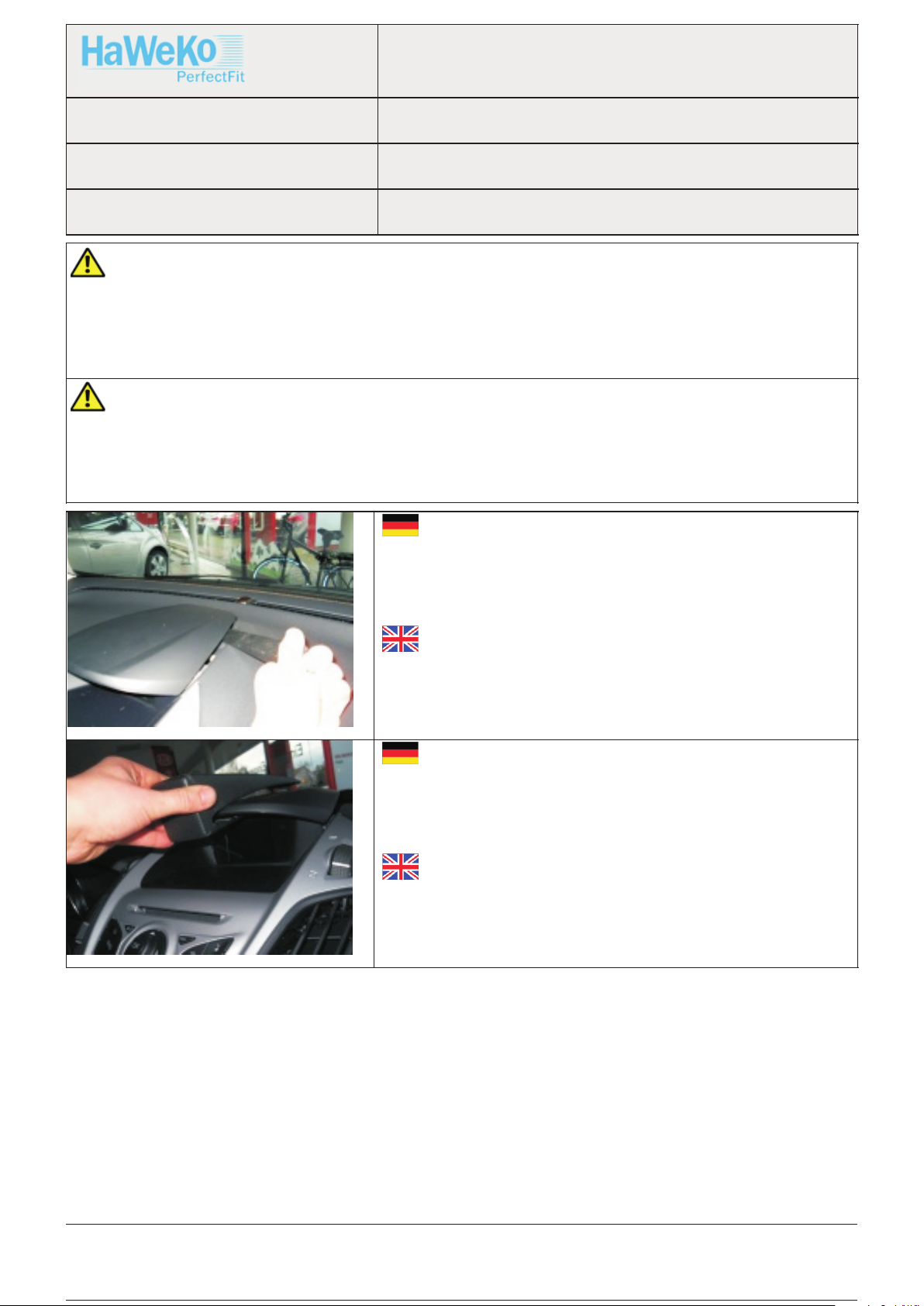

Abbildung 1:

Verkleidung mit Hilfe eines Kunststoffkeils vorsichtig aushebeln.

Picture 1:

Remove covering with a plastic wedge carefully.

Abbildung 2:

Konsole wie abgebildet positionieren.

Picture 2:

Position dashboard-console as illustrated.

Achtung! Achten Sie aus Sicherheitsgründen beim Befestigen der Konsole (beim Bohren und Schrauben) auf den Verlauf von vorhandenen, insbesondere nicht sichtbaren Kabelsträngen, Leitungen und anderen Komponenten, die sich im Montagebereich befinden! Die Konsole und die darauf zu befestigenden Anbauteile sind so zu montieren, dass für die Fahrzeuginsassen keine Verletzungsgefahr (z. B. durch scharfe Kanten) entsteht.

Attention! Due to safety reasons pay attention to the course of existing, also non-visible cables, wires and other components which are situated in the installation area! Note: The console and the components are to be installed in such a way that for the passengers no dangers of injury (e.g. by sharp edges) develops.

Seite/Site: 1/2

Page 2

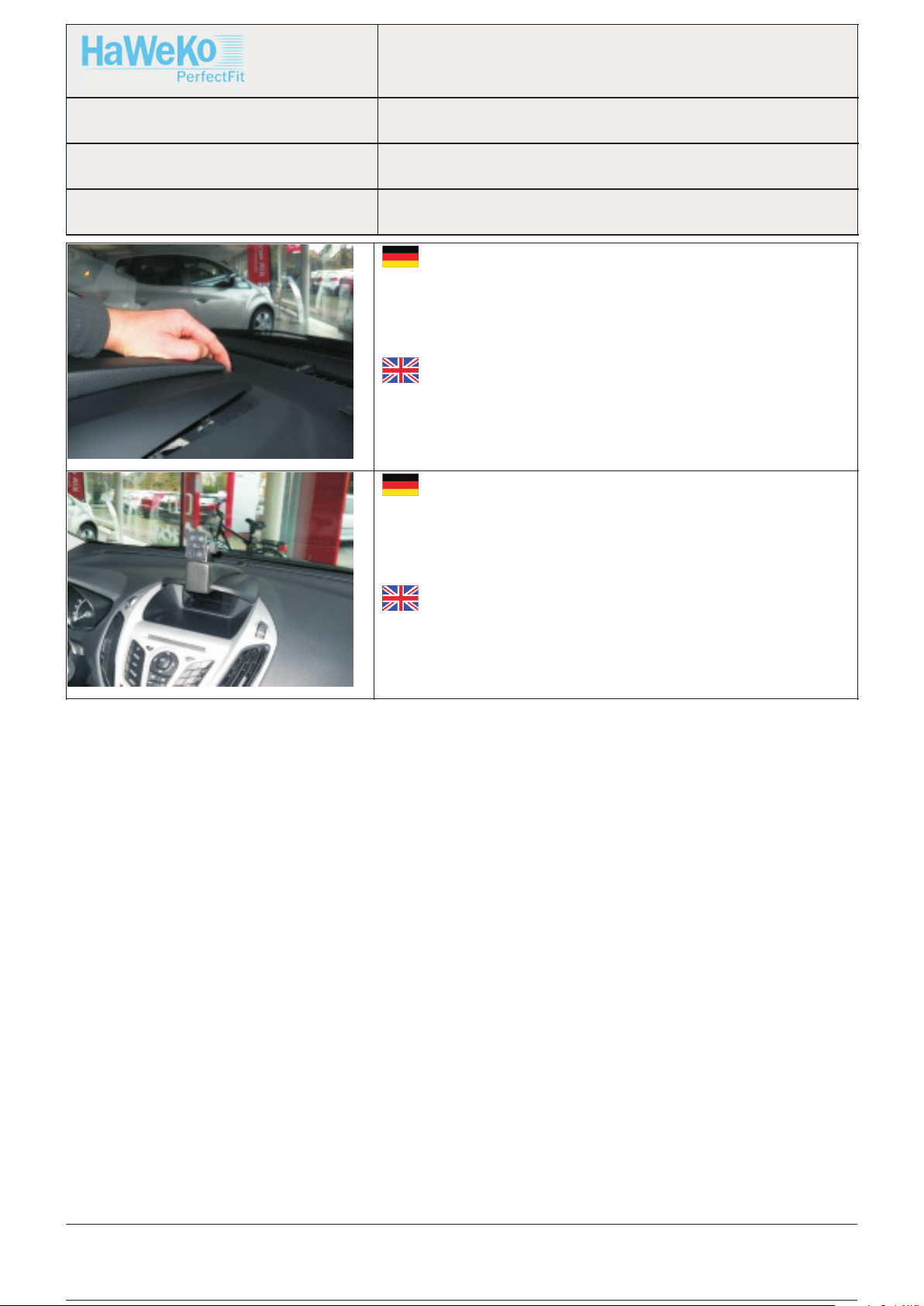

Abbildung 3:

Hinteres Blech umbiegen, Verkleidung mit der Konsole wieder montieren.

Picture 3:

Bend back metal sheet behind the covering and reinstall covering together with the dashboard-console.

Abbildung 4:

Fertig eingebaute Konsole.

Picture 4:

Build in dashboard-console.
