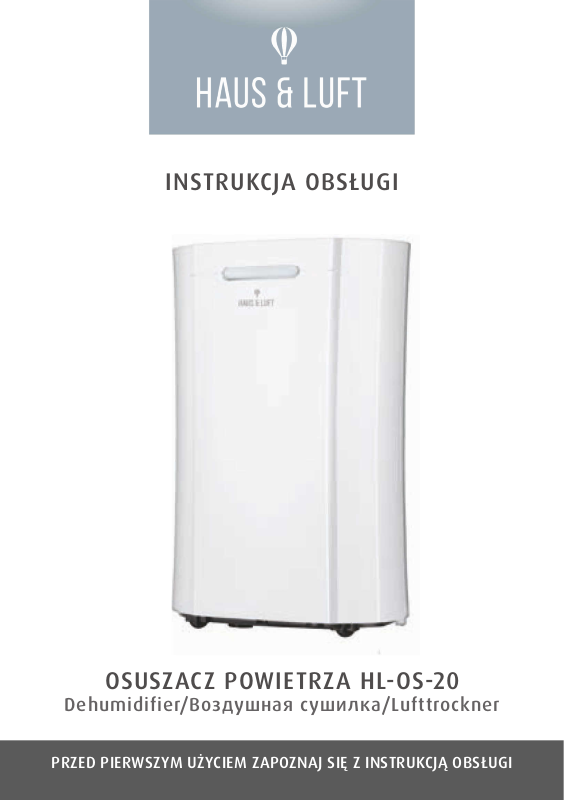

INSTRUKCJA OBSŁUGI

OSUSZACZ POWIETRZA HL-OS-20

Dehumidifier/Bоздушная сушилка/Lufttrockner

PRZED PIERWSZYM UŻYCIEM ZAPOZNAJ SIĘ ZINSTRUKCJĄ OBSŁUGI

INSTRUKCJA OBSŁUGI .......................................................................... 3

USER MANUAL ...................................................................................13

ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ ................................................ 22

BEDIENUNGSANLEITUNG ................................................................... 33

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA

 Przed użyciem przeczytaj dokładnie instrukcję obsługi.  Nie trzymaj urządzenia wilgotnymi rękoma.

Zachowaj szczególną ostrożność, gdy wpobliżu urządzenia znajdują się dzieci.

  Nie wykorzystuj urządzenia do innych celów, niż zostało przeznaczone.  Nie zanurzaj urządzenia, przewodu iwtyczki wwodzie lub innych płynach.  Nie zostawiaj urządzenia bez nadzoru podczas pracy.

Zawsze wyjmuj wtyczkę zgniazdka sieciowego, gdy nie używasz urządzenia



lub przed rozpoczęciem czyszczenia. Nie używaj uszkodzonego urządzenia, również wtedy, gdy uszkodzony jest prze-



wód sieciowy lub wtyczka – wtakim wypadku oddaj urządzenie do naprawy wautoryzowanym punkcie serwisowym.

 Nie korzystaj zurządzenia na wolnym powietrzu.

Nie wieszaj przewodu zasilania na ostrych krawędziach inie pozwól aby się



stykał zgorącymi powierzchniami.  Regularnie sprawdzaj czy przewód sieciowy nie jest uszkodzony.  Nie stawiaj urządzenia na gorących powierzchniach.

Nie stawiaj urządzenia wpobliżu innych urządzeń elektrycznych, palników,



kuchenek, piekarników itp.  Urządzenie należy stawiać na suchej, płaskiej istabilnej powierzchni.  Urządzenie jest przeznaczone tylko do użytku domowego.

Zawsze przed przystąpieniem do pracy upewnij się, czy wszystkie elementy



urządzenia są prawidłowo zamontowane.

Użycie akcesoriów nie polecanych przez producenta może spowodować uszko-



dzenie urządzenia, pożar lub obrażenia ciała.  Niniejszy sprzęt może być użytkowany przez dzieci wwieku co najmniej 8 lat

iprzez osoby oobniżonych możliwościach ﬁzycznych, umysłowych iosoby

obraku doświadczenia iznajomości sprzętu, jeżeli zapewniony zostanie nadzór

lub instruktaż odnośnie do użytkowania sprzętu wbezpieczny sposób, tak aby

związane ztym zagrożenia były zrozumiałe. Dzieci bez nadzoru nie powinny

wykonywać czyszczenia ikonserwacji sprzętu.  Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem/urządzeniem.

Przechowuj urządzenie ijego przewód wmiejscu niedostępnym dla dzieci



poniżej 8 lat.  Nie wyciągaj wtyczki zgniazdka sieci pociągając za przewód.



Sprzęt nie jest przeznaczony do pracy zużyciem zewnętrznych wyłączników czasowych lub oddzielnego układu zdalnej regulacji.

 Nie podłączaj wtyczki do gniazdka sieci mokrymi rękami.

Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części



opakowania (torby plastikowe, kartony, styropian itp.).

OSTRZEŻENIE! Nie pozwalaj dzieciom bawić się folią. Niebezpieczeń-



stwo uduszenia!

Pomieszczenie wktórym urządzenie będzie używane bądź przechowywane



powinno mieć powierzchnię większą niż 4m2.

 Urządzenie nie może być używane bądź przechowywane wpomieszczeniach

wktórych jest źródło ognia (piec, kominek, grzejnik elektryczny itp.)

 Nie przechylaj urządzenia podczas jego używania. Urządzenie jest zaprojekto

wane do pracy tylko wpozycji pionowej.



Osuszacz musi być zawsze przechowywany itransportowany wpozycji pionowej, wprzeciwnym razie może dojść do nieodwracalnego uszkodzenia sprężarki; wrazie wątpliwości odczekaj co najmniej 24 godziny przed uruchomieniem urządzenia.

 Nie instaluj urządzenia wpralniach, łazienkach, na basenach oraz wpomiesz-

czeniach wktórych wilgotność względna przekracza 85% Nie susz ubrań nad urządzeniem. aby woda nie dostała się do osuszacza. Umieść



suszoną odzież wodległości co najmniej 1,5 metra od osuszacza. Nie używaj osuszacza gdy temperatura wpomieszczeniu jest niższa niż 5°C



iwiększa od 35°C. Najlepsze efekty uzyskasz używając urządzenie gdy temperatura wpomieszczeniu mieści się wzakresie 15°C – 32°C.

 UWAGA! Niebezpieczeństwo pożaru.

OPIS URZĄDZENIA

o e d t c b

HUMIDITY INDICATOR LIGHT

TIMER

HIGH

LOW

MODE

POWEROSC UV

SMART

FAN

OPERATION TANK FULL

DEFROST

alhf gn

1. Obudowa osuszacza

2. Panel sterowania a. włącznik/wyłącznik osuszacza

(POWER)

b. przycisk wyboru trybu pracy

(MODE)

c. przycisk zwiększania poziomu

wilgotności/czasu (^)

1314

d. przycisk zmniejszania poziomu

wilgotności/czasu (˅)

e. włącznik/wyłącznik kolorystycz-

nego wskaźnika wilgotności (HUMIDITY INDICATOR LIGHT)

f. przycisk funkcji programatora

czasowego (TIMER)

g. przycisk wyboru kąta otwarcia

klapki nadmuchu (OSC)

h. włącznik/wyłącznik lampy UV

i. lampka kontrolna pracy urządze-

nia (OPERATION)

j. lampka kontrolna zapełnienia

zbiornika wodnego (TANK FULL)

k. lampka kontrolna funkcji odszra-

niania (DEFROST)

l. lampka kontrolna lampy UV

m. lampki kontrolne klapki nadmu-

chu

n. lampka kontrolna programatora

czasowego

o. lampka kontrolna kolorystyczne-

go wskaźnika wilgotności

p. lampki kontrolne prędkości na-

dmuchu (LOW) i (HIGH)

r. lampka kontrolna funkcji osusza-

nia (SMART)

CECHY IFUNKCJE URZĄDZENIA

Odpowiednia wartość wilgotności względnej (RH – Relative Humidity) ma zasadniczy wpływ na prawidłowe funkcjonowanie człowieka, jego samopoczucie a także komfort psychiczny. Przyjmuje się, że najlepsza wartość wilgotności powinna mieścić się w zakresie 40-60 %. To właśnie w tym zakresie jest nie tylko korzystna dla ludzi ale również rozmnażanie bakterii, wirusów zachodzi w najmniejszym tempie. Ponadto domowe akcesoria, elementy konstrukcji zachowują najlepszą trwałość w podanej wilgotności.

s. lampka kontrolna funkcji wentyla-

tora (FAN)

t. cyfrowy wyświetlacz LED aktual-

nego/docelowego poziomu wilgotności względnej oraz ustawionego czasu (RH% HR /SETTING)

3. Uchwyt do przenoszenia osuszacza

4. Klapka nadmuchu

5. Kratka wylotu powietrza

6. Kolorystyczny wskaźnik wilgotności

7. Kratka wlotu powietrza

8. Drzwiczki zbiornika na wodę

9. Zbiornik na wodę 4 l

10. Zaślepka otworu na dren odpływowy

11. Króciec spływu wody

12. Wstępny ﬁltr powietrza

13. Dren odpływowy

14. Filtr węglowy

15. Kółka w podstawie osuszacza

Osuszacz HL-OS-20 wyposażony jest funkcję osuszania z możliwością regulacji poziomu wilgotności. Nastawiona wartość wilgotności względnej jest kontrolowana i obniżana do zadanego poziomu. Skroplona para wodna jest przechwytywana do zbiornika wodnego. Funkcja programatora czasowego (TIMER) pozwala ustawić czas wyłączenia bądź włączenia osuszacza po ustawionym czasie. Filtr wstępny, węglowy oraz lampa UV dodatkowo oczyszczają osuszone powietrze.

Zastosowany czynnik chłodniczy R290 bez zawartości ﬂuorowęglowodorów (HFC) zubożających powłokę ozonową, jest zgodny z przepisami dotyczącymi wycofania gazów (HFC) z UE oraz posiada bardzo niski potencjał globalnego ocieplenia (GWP).

 funkcja osuszania (SMART) – kontrola zadanej wilgotności, automatyczne włączenie bądź

wyłączenie urządzenia w wymaganym momencie



funkcja programatora czasowego (TIMER) – regulacja czasu po którym osuszacz się włączy lub wyłączy w zakresie od 1 do 24 godzin, co jedną godzinę



kolorystyczny wskaźnik wilgotności względnej (HUMIDITY INDICATOR LIGHT) – barwna iluminacja odpowiadająca aktualnej wilgotności w pomieszczeniu: niebieski – powietrze suche, wilgotność względna w zakresie do 60%

zielony – powietrze wilgotne, wilgotność względna w zakresie od 60% do 80% czerwony – powietrze mokre, wilgotność względna powyżej 80%



cyfrowy wyświetlacz LED poziomu wilgotności względnej – aktualny poziom wyświetlany jest w formie cyfrowej

 funkcja wentylatora (FAN) – urządzenie będzie nadmuchiwało powietrze bez kontroli wil-

gotności jak w zwykłym wentylatorze



funkcja odszraniania (DEFROST) – okresowe podgrzanie osuszacza w celu pozbycia się lodu

z wymiennika ciepła dla uzyskania lepszej wydajności  lampa UV – biologiczne oczyszczanie powietrza, eliminacja mikroorganizmów, bakterii 

prędkość nadmuchu „LOW” i „HIGH” – możliwość ustawienia prędkości nadmuchu na niskim

poziomie (LOW) dla zapewnienia cichej pracy osuszacza lub na wysokim poziomie (HIGH) dla

zapewnienia wysokiej wydajności urządzenia

PRZED PIERWSZYM UŻYCIEM

1. Wypakuj osuszacz powietrza, usuń wszelkie torebki, wypełniacze i blokady transportowe.

Jeżeli urządzenie chociaż przez chwilę znajdowało się w pozycji innej niż pionowej to przed

uruchomieniem odczekaj przynajmniej 24 godziny przed uruchomieniem osuszacza.

2. Upewnij się, że parametry sieci elektrycznej zasilającej urządzenie odpowiadają danym na

tabliczce znamionowej urządzenia.

3. Zamontuj ﬁltr węglowy (14) w ﬁltrze wstępnym (12) (patrz rozdział: „CZYSZCZENIE I KONSER-

WACJA).

4. Sprawdź czy zbiornik wodny (9) jest prawidłowo zamontowany w urządzeniu (patrz rozdział:

„OPRÓŻNIANIE ZBIORNIKA NA WODĘ”).

5. Pierwsze użycie urządzenia powinno być jak najdłuższe, najlepiej 24 godziny.

UŻYCIE URZĄDZENIA

1. Ustaw osuszacz na płaskiej, stabilnej i równej po-

wierzchni. Ustaw urządzenie tak, aby z każdej strony

zostało minimum 20 cm wolnej przestrzeni dla zapew-

nienia swobodnej cyrkulacji powietrza (rys.1).

2. W pomieszczeniu w którym będziesz używał urządze-

nia pozamykaj okna. Tylko w ten sposób urządzenie

będzie w stanie zmniejszyć wilgotność w pomieszcze-

niu. Ciągła wymiana powietrza mogła by negatywnie

wpłynąć na oczekiwane rezultaty. Jeżeli chcesz osuszyć

powietrze w całym mieszkaniu to pootwieraj drzwi po-

między pomieszczeniami ale pamiętaj o pozamykaniu

20cm

rys. 1

20cm

okien.

UWAGA! Urządzenie zalecane jest do osuszania pomieszczeń o powier zchni 20-30 m

3. Podłącz osuszacz do sieci zasilającej.

4. Uruchom osuszacz włącznikiem (2a) – zaświeci się lampka kontrolna (2i) oznaczająca pra-

cę urządzenia a na wyświetlaczu (2t) wyświetli się aktualny poziom wilgotności względnej

w pomieszczeniu, pracę podejmuje także wentylator.

UWAGA! Nie przesuwaj uruchomionego urządzenia.

5. Przyciskiem wyboru trybu pracy (2b) wybierz funkcję osuszania (SMART) – zaświeci się lamp-

ka kontrolna (2r). W tym trybie osuszacz będzie dążył do utrzymania poziomu wilgotności na poziomie 55%. Wartość poziomu wilgotności wyświetlana jest na wyświetlaczu (2t).

UWAGA! Osuszacz służy jedynie do obniżania poziomu wilgotności względnej. Osuszacz nie jest w stanie nawilżyć powietrza.

6. Aby ustawić wilgotność na innym poziomie przyciskiem (2b) wybierz tryb pracy „LOW” (ni-

ska prędkość wentylatora) lub „HIGH” (wysoka prędkość wentylatora). Tylko w tych dwóch trybach możliwe jest ustawienie poziomu wilgotności inne niż 55%. Przyciskami wyboru poziomu wilgotności/czasu (2c,2d) wybierz odpowiedni, docelowy poziom wilgotności. Wybrany poziom będzie przez chwilę pulsował po czym wskaźnik wróci do wyświetlania aktualnego poziomu wilgotności względnej. Możesz ustawić: pomiędzy 35 a 80 % wilgotności z krokiem co 5%. Urządzenie będzie dążyło do osiągnięcia zadanej wielkości a po jej osiągnięciu sprężarka osuszacza przerwie pracę po czym ją wznowi gdy wilgotność się podniesie. Wentylator osuszacza będzie pracował cały czas. Tryb „LOW” powoduje zmniejszenie prędkości wentylatora do niezbędnego minimum, natomiast w trybie „HIGH” osuszacz dąży do jak najszybszego osiągnięcia zadanej wilgotności.

UWAGA! W celu zapewnienia jak najwydajniejszej pracy, kontroler osuszacza dopuszcza przerwanie pracy poniżej zadanego poziomu i wznowienie pracy powyżej zadanego poziomu (do 3%) oraz ze zwłoką c zasową .

UWAGA! Po zmianie parametrów wilgotności względnej może upłynąć do 30 minut zanim osuszacz podejmie pracę z nowymi parametrami – funkcja ochronna obwodów wymiennika ciepła.

UWAGA! W zależności od ciśnienia atmosferycznego i temperatury, wskazania cyfrowego wyświetlacza poziomu wilgotności mogą nieznacznie odbiegać od rzeczywistego poziomu wilgotności względnej.

7. Włącznikiem (2e) możesz włączyć kolorystyczny wskaźnik wilgotności (6) w pomieszczeniu.

Pamiętaj jednak, że kolory mogą zmieniać się z niewielką zwłoką czasową w odniesieniu do wskaźnika cyfrowego – jest to czas niezbędny na ustabilizowanie odczytu przez procesor urządzenia.

8. W zależności od stopnia wilgotności, temperatury i ciśnienia urządzenie będzie okresowo

automatycznie włączało funkcję „DEFROST” sygnalizowaną lampką kontrolną (2k). Polega ona na podgrzaniu parownika i odszronieniu go. W tym czasie nasila się spływanie wody do zbiornika wodnego. Po osuszeniu funkcja „DEFROST” wyłączy się automatycznie, po czym urządzenie podejmie wcześniej zadaną pracę.

UWAGA! Wydobywanie się z osuszacza zimnego lub ciepłego powietrza jest normalnym zjawiskiem co świadczy o prawidłowej pracy kontrolera urządzenia.

9. Zapełnienie zbiornika wodnego zostanie zasygnalizowane lampką kontrolną (2j). Opróżnij

wtedy zbiornik na wodę (9) – patrz: „OPRÓŻNIANIE ZBIORNIKA NA WODĘ” Do momentu opróżnienia zbiornika praca urządzenia zostaje wstrzymana. Lampka kontrolna (2j) świeci także przy nieprawidłowo zamontowanym zbiorniku.

UWAGA! Nie uży waj do żadnych celów sk roplonej wody. Wylej ją bezzwłocznie.

10. Dla usprawnienia procesu osuszania możesz podłączyć do urządzenia dren odpływowy (13).

Skroplona woda będzie wtedy spływała drenem do zewnętrznego, podstawionego naczynia (patrz: „MONTAŻ DRENU ODPŁYWOWEGO”)

11. Osuszacz wyposażony jest w funkcję wentylatora (FAN). Możesz ją wybrać wciskając przycisk

wyboru trybu pracy (2b) do momentu zaświecenia lampki kontrolnej (2s). Wentylator będzie

pracował wtedy bez osuszania powietrza do momentu wyjścia z funkcji przyciskiem (2b).

12. Możesz skorzystać z funkcji programatora czasowego. Dzięki niej przy włączonym urządze-

niu możesz ustawić czas do wyłączenia urządzenia a przy wyłączonym urządzeniu czas do

włączenia. Użyj przycisk „TIMER” (2f) a następnie przyciskami (2c) i (2d) wybierz odpowiedni

czas pomiędzy 1 a 24 godziny (z krokiem co 1 godzinę). Ustawiony czas wyświetla się przez

chwilę na wyświetlaczu (2t). Jeżeli ustawiłeś czas do włączenia urządzenia, to zostanie ono

włączone w ostatnio używanej funkcji (SMART) lub (FAN).

13. Osuszacz wyposażony jest w lampę UV która dodatkowo oczyszcza powietrze biologicznie.

Użyj przycisku (2h) aby włączyć/wyłączyć lampę UV. Działanie lampy UV jest sygnalizowane

lampką kontrolną (2l).

14. Wydmuchiwane przez osuszacz powietrze może być kierowane w określonym kierunku

dzięki klapce nadmuchu (4). Dostępne są trzy tryby (kąty) ustawienia klapki.

- klapka pod kątem prostym 90° (

- klapka pod kątem około 45°(

- oscylacja klapki ( Do zmiany trybu (kąta) użyj przycisku (2g). Aktualnie ustawiony tryb (kąt) jest sygnalizowany stosowną lampką kontrolną (2m)

15. Ze względu na swoje właściwości osuszacz bardzo dobrze sprawdza się podczas suszenia

odzieży zwłaszcza w wilgotnym środowisku. Ustaw najmniejszą dostępną wilgotność i uruchom proces osuszania a wokół urządzenia rozwieś odzież do suszenia.

UWAGA! Podczas suszenia nie wieszaj odzieży bezpośrednio nad urządzeniem. Minimalna odległość pomiędzy urządzeniem a suszonym obiektem powinna wynosić minimum 1,5 m.

16. Po zakończonej pracy wyłącz urządzenie wyłącznikiem (2a), odłącz od sieci zasilającej a na-

stępnie opróżnij zbiornik na wodę.

UWAGA! Nie uruchamiaj ponownie osuszacza przed upływem 10 minut!

)

OPRÓŻNIANIE ZBIORNIKA NA WODĘ

1. Zbiornik na wodę (9) opróżniaj gdy urządzenie zgłosi to czerwoną lampką kontrolną (2j) oraz

po każdym wyłączeniu urządzenia.

UWAGA! Przed wyjęciem zbiornika odłącz urządzenie od sieci zasilającej i odczekaj 5 minut aby resztki wody spłynęły do zbiornika.

2. Otwórz drzwiczki zbiornika na wodę (8), energicznie ale z wy-

czuciem wyciągnij zbiornik z obudowy urządzenia (rys.2).

3. Ze zbiornika zdemontuj gumowy korek, przechyl zbiornik

nad zlewem i wylej z niego wodę

4. Zamontuj gumowy korek a następnie zbiornik umieść

w obudowie urządzenia. Po zamontowaniu zbiornika osuszacz wznowi pracę o ile był wcześniej uruchomiony dany proces.

rys. 2

UWAGA! Podczas opróżniania zbiornika nie dotykaj wnętrza urządzenia w którym montowany jest zbiornik. Nie dotykaj czujnika w zbiorniku – ryzyko uszkodzenia czujnika.

MONTAŻ DRENU ODPŁYWOWEGO

W celu usprawnienia procesu osuszania powietrza możesz podłączyć do osuszacza stosowny dren odpływowy (13) który będzie odprowadzał skroploną wodę do zewnętrznego naczynia bądź instalacji kanalizacyjnej. W celu podłączenia drenu odpływowego wykonaj poniższe czynności:

1. Wyłącz urządzenie wyłącznikiem (2a).

2. Odłącz przewód zasilający z sieci elektrycznej. Zapewnij sobie swobodny dostęp do tylnej

strony urządzenia (rys.3).

3. Z drzwiczek (8) wyłam zaślepkę otworu na dren odpływowy (10) (rys.4). Dla wygody wykona-

nia podłączenia możesz zdemontować zbiornik na wodę (9).

4. Nałóż dren odpływowy (13) na króciec odpływowy (11) (rys.5).

UWAGA! Upewnij się co do szczelności wykonanego połączenia.

UWAGA! Nie zaginaj oraz nie przykr ywaj drenu odp ływowego.

5. Zamontuj w urządzeniu zbiornik na wodę (o ile był demontowany) i zamknij drzwiczki (8).

6. Drugi koniec drenu odpływowego włóż do naczynia odpływowego bądź instalacji odpły-

wowej.

UWAGA! Naczynie odpływowe lub instalacja odpływowa musi znajdować się poniżej poziomu króćca odpływowego. Niespełnienie tego warunku może doprowadzić do poważnej awarii lub nawet porażenia prądem elektrycznym.

UWAGA! Po zakończeniu prac y odłącz dren odpły wowy z urządzenia.

7. Podłącz urządzenie do sieci zasilającej i uruchom je (po min. 10 minutach).

rys. 3 rys. 4 rys. 5

CZYSZCZENIE IKONSERWACJA URZĄDZENIA

UWAGA! Przed rozpoczęciem czyszczenia i konserwacji odłącz urządzenie od źródła zasilania.

UWAGA! Nie zanurzaj urządzenia w wodzie ani innych płyn ach.

1. Nie używaj rozpuszczalników chemicznych (takich jak benzen, alkohol lub benzyna), ponie-

waż mogą one spowodować nieodwracalne uszkodzenie urządzenia.

2. Obudowę urządzenia wytrzyj delikatną, wilgotną ściereczką a następnie wytrzyj do sucha.

Przy silnych zabrudzeniach użyj łagodnego detergentu.

3. Zdemontuj z urządzenia wstępny ﬁltr powietrza (12)

oraz wkład ﬁltra węglowego (14) wysuwając je z kratki wlotu powietrza (7) (rys.6). Wstępny ﬁltr powietrza (12) odkurz delikatną szczotką, umyj w wodzie z dodatkiem detergentu a następnie opłucz i wysusz. W przypadku większych zabrudzeń powtórz czynność mycia. Wkład ﬁltra węglowego odkurz delikatną szczotką ale nie myj go w wodzie. Po czyszczeniu zamontuj ﬁltry na swoich miejscach. Wkład ﬁltra węglowego (14) montuj w środkowej części ﬁltra wstępnego (12) korzystając z zainstalowanych zaczepów. Czyść je co 2-3 tygodnie. W przypadku uszkodzeń mechanicznych wymień je na nowe.

UWAGA! Nie uruchamiaj urządzenia bez poprawnie zamontowanych ﬁltrów.

4. Zbiornik na wodę czyść co kilka tygodni. Zdemontuj go z urządzenia, a ze zbiornika zdemon-

tuj gumowy korek. Do wnętrza zbiornika nalej wody z detergentem i potrząśnij delikatnie nim w celu umycia. Po myciu opłucz i wysusz.

UWAGA! Podczas procesu mycia zbiornika uważaj aby nie uszkodzić czujnika poziomu wody.

UWAGA! Nigdy nie myj zbiornika w zmywarce do naczyń.

5. Urządzenie przechowuj w suchym, zacienionym środowisku ale przedtem wykonaj wszyst-

kie opisane powyżej czynności.

6. Dla zapewnienia najlepszej ochrony antybakteryjnej, lampę UV wymieniaj co 3 lata. Usługę

wymiany zleć autoryzowanemu serwisowi.

rys. 6

PROBLEMY ISPOSÓB IICH USUWANIA

PROBLEM ROZWIĄZANIE

Urządzenie nie uruchamia się sprawdź po dłączenie do si eci zasilającej

opróżnij zbiornik na wodę

zamontu j poprawnie zbior nik na wodę

Urządz enie nie skrapla wod y ustaw poz iom wilgotności n a niższy

zwiększ temperaturę w pomieszczeniu

zmień pozycję urządzenia

sprawdź dr ożność przepł ywu powiet rza (kratka wl otu i wylotu powietrza)

wyczyść ﬁltry wlotu powietrza

Niski pr zepływ pow ietrza sprawdź dr ożność przepł ywu powiet rza (kratka wl otu i wylotu

powietrza)

wyczyść ﬁltry wlotu powietrza

Głośna praca urządzenia ustaw ur ządzenie w pozyc ji pionowej (jed yna dopuszcz alna pozycja

prac y) wyczyść ﬁltry wlotu powietrza

Błąd E1 lub E 2 na wyświetlac zu przekr oczona tempera tura robocz a urządzenia – wy łącz urząd zenie

i odczek aj aż ostygnie, je żeli błąd nie ustę puje skontaktuj s ię z autoryzowanym ser wisem

Błąd E3 l ub E4 na wyświetla czu przekroczona dopuszczalna wartość wilgotności w pomie szczeniu –

wyłąc z urządzenie, o dczekaj, jeżeli b łąd nie ustępuj e skontaktuj się z autoryzowanym ser wisem

Błąd E5 l ub E6 na wyświet laczu przekroczona dopuszczalna wartość wilgotności i temperatury

w pomies zczeniu – wyłąc z urządzenie, o dczekaj, jeżeli b łąd nie ustępuj e skontaktuj się z autoryzowanym s erwisem

DANE TECHNICZNE

Parametry techniczne podane są na tabliczce znamionowej produktu. Długość przewodu zasilającego: 1,55 m

UWAGA! Firma MPM agd S.A. zastrzega sobie możliwość zmian technicznych.

PRAWIDŁOWE USUWANIE PRODUKTU (zużyty sprzęt elektryczny ielektroniczny)

Polska

elektr ycznych i elektronicznych użytkownik powinien skontaktować się z punktem spr zedaż y detalic znej, lub z lokalnym Wydziałem Ochrony Środowiska. Produktu nie należy usuwać razem z innymi odpadami komunalnymi.

Oznaczenie umieszczane na produkcie wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarst w domowych. Aby unik nąć szkodliwego wpł ywu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, zużyte urządzenie należy dostarczyć do punktu odbioru zużytego sprzętu AGD lub zgłosić jego odbiór z domu. W celu uzyskania s zczegółow ych informacji na temat miejsca i sposobu bezpiecznego usuwania odpadów

INSTRUCTIONS ASSOCIATED WITH USE SAFETY

 Before use thoroughly read the operation manual.  Do not touch the appliance with wet hands. 

Extreme care is required in case of children presence in vicinity of the appliance!

 Do not use the appliance for the purposes diﬀerent than it was designed for.  Do not immerse the appliance, its cord and plug in water or any other ﬂuids.  Do not leave the appliance without supervision in course of its operation. 

Always pull out the plug from the socket unless the appliance is used or before its cleaning.

 Do not use the appliance in case of its damage, also if its cord or plug is dam-

aged – in such case the appliance should be handed over to an authorized service shop for repair.

 Do not use the appliance outdoors. 

Do not hang the cord on any sharp edges and prevent any contact with hot surfaces.

 Periodically inspect the power cord for damage.  Do not place the appliance on hot surfaces. 

Do not place the appliance in vicinity of electric and gas cookers, burners, ovens, etc.

 Place the appliance on a dry, ﬂat and stable surface.  The device is intended for domestic use only. 

Before use always make sure that all parts of the appliance are properly installed.

 To avoid the risk of damage, ﬁre or injury, always use the attachments recom-

mended by the manufacturer.



This appliance is not intended for use by children under 8 years of age and individuals with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance in a safe way and if they understand the hazards involved. Cleaning and user maintenance shall not be carried out by children without supervision.

 Ensure that children do not play with the appliance.  Store the appliance and its cord out of reach of children under 8 years of age.  Do not remove the plug from the mains by pulling by the cord.  The appliance is not intended to be operated by means of an external timer or

separate remote-control system.

 Do not plug the power cord with wet hands. 

In order to ensure your children‘s safety, please keep all packaging (plastic bags, boxes, polystyrene etc.) out of their reach.

 WARNING! Do not allow small children to play with the foil as there

is a danger of suﬀocation!

 Do not operate or store in rooms larger than 4 m

 Do not place in rooms with a ﬁre source (stove, ﬁreplace, electric heater etc.).

Do not tilt during operation. The appliance has been designed to work in a



vertical position only. Always store and transport the dehumidiﬁer in a vertical position, otherwise



the compressor may sustain permanent damage; when in doubt, wait at least 24 hours before running.

 Do not install the appliance in a laundry room, bathroom, beside a pool or in

rooms with relative humidity exceeding 85%.

 Do not dry wet clothes over the appliance to prevent water from dripping in.

Place wet clothes at least 1.5 m from the dehumidiﬁer. Do not operate when the temperature inside is below 5°C and above 35°C.



Best eﬀects can be obtained when the temperature is between 15°C and 32°C.

 CAUTION! Risk of ﬁre.

OVERVIEW

o e d t c b

HUMIDITY INDICATOR LIGHT

TIMER

HIGH

SMART

MODE

LOW

FAN

OPERATION

POWEROSC UV

TANK FULL

DEFROST

alhf gn

1. Case

2. Control panel a. power switch (POWER) b. mode button (MODE)

c. increase humidity/time (^) d. decrease humidity/time (˅) e. humidity indicator light switch

(HUMIDITY INDICATOR LIGHT)

1314

f. timer (TIMER)

g. outlet cover angle selection but-

ton (OSC)

h. UV lamp switch

i. operation indicator light (OPERA-

TION)

j. water tank indicator light (TANK

FULL)

k. defrosting indicator light (DE-

FROST)

l. UV lamp indicator light

m. outlet cover indicator lights

n. timer indicator light o. humidity indicator light p. airﬂow speed indicator lights

(LOW) and (HIGH)

r. dehumidifying indicator light

(SMART)

s. fan indicator light (FAN)

t. current/target RH and timer LED

display (RH% HR /SETTING)

APPLIANCE FEATURES

The appropriate level of relative humidity is vital for our proper functioning, good mood and comfort. It is assumed that the most beneﬁcial humidity level falls within the scope of 4060%. This scope is the healthiest for people and allows to reduce the growth of bacteria and viruses. Additionally, it is the best level of humidity in relation to the durability of household appliances and structural elements.

The HL-OS-20 features a dehumidifying mode with an adjustable humidity level. The selected relative humidity level is monitored and reduced to the desired value. Condensed water vapour is collected in a water tank. You can set the timer to turn the dehumidiﬁer on or oﬀ at a speciﬁc time. A pre-ﬁlter, carbon ﬁlter and a UV lamp additionally purify the dehumidiﬁed air.

3. Carrying handle

4. Outlet cover

5. Outlet grille

6. Humidity indicator

7. Inlet grille

8. Water tank door

9. Water tank 4 l

10. Drain cover

11. Outlet neck

12. Pre-ﬁlter

13. Draining hose

14. Carbon ﬁlter

15. Wheels

The applied R290 refrigerant free from hydroﬂuorocarbons (HFC) deteriorating the ozone layer complies with regulations on the phase-out of HCFs from the EU and has a low global warming potential (GWP).

 dehumidifying mode (SMART) – humidity control, automatic start/stop at a desired time  timer (TIMER) – settable start/stop time ranging from 1 to 24 hours at one hour steps 

humidity indicator light (HUMIDITY INDICATOR LIGHT) – colour-changing light indicating the current humidity level: blue – dry air, RH up to 60% green – damp air, RH from 60% to 80%

red – humid air, RH over 80%  RH level LED display – displays the current RH level 

fan mode (FAN) – the appliance will blow out air without humidity control, similarly to a

regular fan 

defrost mode (DEFROST) – heats up the dehumidiﬁer regularly to remove ice from the heat

exchanger and achieve better eﬃciency  UV lamp – biological treatment of air by killing viruses, bacteria and microbes 

airﬂow speed LOW and HIGH – the low airﬂow speed mode (LOW) ensures quiet operation,

while the high airﬂow speed (HIGH) ensures high eﬃciency

BEFORE FIRST USE

1. Unpack the dehumidiﬁer, remove all plastic bags, inserts and safety locks and closures. If the

appliance has been in a position other than vertical, wait at least 24 hours before switching it on.

2. Verify that your power mains match the nameplate ratings of the dehumidiﬁer.

3. Install the carbon ﬁlter (14) in the pre-ﬁlter (12) (see: “CLEANING AND MAINTENANCE”).

4. Check if the water tank (9) has been installed properly (see: “EMPTYING THE WATER TANK”).

5. The ﬁrst use should be as long as possible, preferably 24 hours.

USE OF THE APPLIANCE

1. Place the appliance on a level, stable and smooth sur-

face. Maintain at least 20 cm of empty space on each side of the appliance to ensure free air circulation (Fig.

1).

2. Close the windows in the room in which the appliance

is intended to run. The dehumidiﬁer will not be able to decrease humidity otherwise. Ongoing air exchange might have a negative eﬀect on the expected results. If you want to dehumidify the air in the entire house, open the doors between the rooms and remember to close all windows.

WARNING! The device is recommended for rooms with an area of 20-30 m

20cm

Fig. 1

20cm

3. Plug the dehumidiﬁer in.

4. Turn the dehumidiﬁer on by pressing the switch (2a) – the indicator light (2i) will light up,

indicating operation, the display (2t) will show the current RH level and the fan will start up.

CAUTIO N! Do not move the appliance during operation.

5. Press the mode button (2b) to choose dehumidifying (SMART) – the indicator light will light

up (2r). In this mode, the dehumidiﬁer will try to maintain humidity at 55%. The humidity level is shown on the display (2t).

CAUTIO N! The dehumidiﬁer is only used to lower the relative humidity. The dehumidiﬁer is not able to humidify the air.

6. To set a diﬀerent humidity level, push the button (2b) to select LOW or HIGH fan speed. Only

these two modes allow humidity levels diﬀerent than 55%. Set a target humidity level by pressing the humidity/time navigation buttons (2c, 2d). The selected level will pulse for a moment and the display will show the current RH level again. It may be set from 35 to 80% at 5% steps. The appliance will operate until the selected level is reached, then compressor turn oﬀ and turn back on when humidity increases. The dehumidiﬁer fan will work all the time. The LOW mode decreases the fan speed to the absolute minimum, while in the HIGH mode the dehumidiﬁer will reach the selected humidity as quickly as possible.

CAUTIO N! To ensure e ﬃcient operatio n, the controller al lows the operation t o be interrupted be low the selected level and resumed above the selected level (up to 3%) with a delay .

CAUTIO N! When yo u change the RH parameters, it may take up to 30 minutes fo r the dehumidiﬁer to a pply the new parameters – protection of the heat exchanger circ uits.

CAUTIO N! Depending on the atmospheric pressure and temperature, the values shown by the humidity level display may slightly deviate from the actual RH level.

7. Use the switch (2e) to turn on the humidity indicator light (6).

It is worth remembering that the colours may change slightly slower than the values shown

on the display, as the processor needs some time to stabilise the readings.

8. Depending on the humidity level, temperature and pressure, the appliance will regularly

turn on the DEFROST mode automatically, indicated by the indicator light (2k). It consists in

heating up and defrosting the evaporator. During this process, water ﬂow to the tank increas-

es. After dehumidifying, the DEFROST mode will turn oﬀ automatically and the appliance will

resume operation.

CAUTIO N! Cool or warm air blowing out of the dehumidiﬁer is normal and proves the proper operation of the appliance.

9. The indicator light (2j) will light up when the water tank is full. Empty the water tank (9) – see:

“EMPTYING THE WATER TANK”. Operation is suspended until the water tank is emptied. The

indicator light (2j) will also light up when the water tank is replaced improperly.

CAUTIO N! Do not use the condensed water. Dispose of the water immediately.

10. To enhance dehumidifying you may connect a draining hose (13). Condensed water will ﬂow

through the draining hose to a supplied vessel (see: “CONNECTING THE DRAINING HOSE”).

11. The dehumidiﬁer features a fan mode (FAN). It may be selected by pressing the mode but-

ton (2b) until the indicator light (2s) lights up. The fan ﬁll run without dehumidif ying until you

exit the mode by pressing the button (2b).

12. You can use the timer. It allows you to set the time at which the appliance will turn on or oﬀ.

Press the TIMER button (2f ) and use the navigating buttons (2c) and (2d) to select the desired

time between 1 and 24 hours (at 1 hour steps). The selected time will brieﬂy show on the

display (2t). If you have set the start time, the appliance will turn on in the most recently used

mode – (SMART) or (FAN).

13. The dehumidiﬁer features a UV lamp which puriﬁes the air biologically. Push the button (2h)

to turn the UV lamp on or oﬀ. The operation of the UV lamp is indicated by the indicator

light (2l).

14. The air blown out by the dehumidiﬁer may be set to a par ticular direction owing to the outlet

cover (4). Three cover modes (angles) are available:

- cover at a right angle 90° (

- cover at the angle of about 45° (

- cover oscillation ( Press the (2g) button to change the mode (angle). The current mode (angle) is indicated by an indicator light (2m).

15. The dehumidiﬁer is a great help when drying clothes, especially in a damp space. Set the

lowest available RH, turn on the dehumidifying mode and hang your wet clothes around the appliance.

CAUTIO N! Do not hang wet clothes directly above the appliance. The smallest permissible distance between the dehumidiﬁer and the drying object is 1.5 m.

)

16. After operation, turn the appliance oﬀ by pressing the switch (2a), then unplug it and remove

the water tank.

CAUTIO N! Do not turn the dehumidiﬁer back on for at least 10 minutes!

EMPTYING THE WATER TANK

1. Empty the water tank (9) when the appliance indicates the necessity by the red indicator

light (2j) and after each use.

WARNING! Before removing the tank, disconnect the device from the mains and wait 5 minutes for the remaini ng water to drain into the t ank.

2. Open the water tank door (8) and ﬁrmly but gently remove

the tank from the case (Fig. 2).

3. Remove the rubber plug from the tank and empty the water

tank to the sink.

4. Replace the rubber plug and reinstall the water tank. When

the tank is replaced, the dehumidiﬁer will resume operation if the appliance was running.

CAUTIO N! When emptying the tank, do not touch the inside of the appliance. Do not tou ch the sensor ins ide the tank to avoid the r isk of damaging it.

CONNECTING THE DRAINING HOSE

Fig. 2

To enhance dehumidifying you may connect a draining hose (13) transferring the condensed water to an external vessel or a draining system. Complete the following steps to connect the draining hose:

1. Turn the appliance oﬀ using the switch (2a).

2. Unplug the power cord. Ensure a good access to the back panel (Fig. 3).

3. Remove the drain cover (10) from the door (8) (Fig. 4). Removing the water tank (9) in advance

will provide better access.

4. Connect the draining hose (13) to the outlet neck (11) (Fig. 5).

CAUTIO N! Ensure that the connection is tight. CAUTIO N! Do not bend or cover the draining hos e.

5. Replace the water tank (if removed) and close the door (8).

6. Place the other end of the draining hose in a vessel or a draining system.

CAUTIO N! The vessel or draining system must be below the level of the outlet neck. Failure to comp ly with this requirement may lead to serious damage and electrocution.

CAUTIO N! Remove the draining hose after operation.

7. Plug in the appliance and turn it on (after at least 10 minutes).

Fig. 3 Fig. 4 Fig. 5

CLEANING AND MAINTENANCE

CAUTIO N! Unplug the appliance before cleaning and maintenance.

CAUTIO N! Do not submerge the appliance in water or other liquids.

1. Do not use chemical solvents (including benzene, alcohol or gasoline), as they may cause

permanent damage to the appliance.

2. Clean the case with a soft, damp cloth; next, wipe it dry. Use a bit of a gentle detergent to

remove persistent grime.

3. Remove the pre-ﬁlter (12) and the carbon ﬁlter car-

tridge (14) sliding them out from the inlet grille (7) (Fig.6) Dust the pre-ﬁlter (12) with a soft brush, wash it in water with a detergent and then rinse and dry. In the case of persistent grime, repeat the cleaning process. Dust the cartridge with a soft brush but do not wash it. Replace the ﬁlters after cleaning. Install the carbon ﬁlter cartridge (14) in the central part of the pre-ﬁlter (12) using the installed hooks. Clean every 2-3 weeks. If mechanical damage is found, replace the ﬁlters.

CAUTIO N! Do not turn the appl iance oﬀ if the ﬁlters a re not installed properly.

Fig. 6

4. Clean the water tank every few weeks. Remove it from

the appliance and take the rubber plug oﬀ. Fill the tank with water with a detergent and shake gently. Rinse and dry after washing.

CAUTIO N! Make sure not to damage the water level sensor when washing the t ank.

CAUTIO N! Do not wash the tank in a dishwasher.

5. Store the appliance in a dry, shaded place when all the above steps have been completed.

6. To ensure the highest antibacterial protection, replace the UV lamp once every 3 years. The

UV lamp should be replaced by an authorised service centre.

PROBLEMS AND TROUBLESHOOTING

PROBLEM SOLUTION

The applia nce fails to star t / power on. check the mains connection

empty the water tank

reinstall the water tank properly

The applia nce does not condens e water set a lower hu midity level

increase the room temperature

change the position of the appliance

check th e airﬂow (inlet and o utlet grilles)

clean inlet ﬁlters

Low airﬂ ow check th e airﬂow (inlet and o utlet grilles)

clean inlet ﬁlters

Loud operation position the appliance vertically (the only permissible position for

operation) clean inlet ﬁlters

E1 or E2 error co de on the display working te mperature excee ded – turn the appl iance oﬀ and wait for it

to cool down, i f the error pers ists, contact a n authorised ser vice centre

E3 or E4 erro r code on the display permiss ible humidity le vel exceeded – turn t he appliance oﬀ and wai t, if

the error p ersists, cont act an authoris ed service cent re

E5 or E6 err or code on the display permiss ible humidity an d temperature leve l exceeded – turn th e

appliance o ﬀ and wait, if the err or persists, co ntact an author ised service centre

TECHNICAL SPECIFICATIONS

See the product’s nameplate for technical speciﬁcations. Power cord length: 1.55 m

ATTENTION! MPM agd S.A. reserves its rights to modify the technical data.

PROPER DISPOSAL OF THE PRODUCT (waste electrical and electronic equipment)

Poland

of Environmental Protection. Do not dispose the device with other municipal waste.

This symbo l on the product indi cates that the produc t, after its lif etime, should not be dispo sed with other household wastes. To avoid harmful inﬂuence on the environment and human health due to uncontrolled waste disposal, dispose the waste device to the service point of waste household appliances or report collecting it from home. In order to obtain detailed information about the location and how to dispose the waste electrical and electronic equipment in a safe way, contact your retailer or local Department

УКАЗАНИЯ, КАСАЮЩИЕСЯ БЕЗОПАСНОСТИ ПРИМЕНЕНИЯ



Перед применением необходимо внимательно прочитать инструкцию по обслуживанию.

 Нельзя держать устройство влажными руками.

Соблюдайте особую осторожность, когда вблизи устройства находятся дети!

 

Не пользуйтесь устройством для других целей, чем для которых было предназначено устройство. Запрещается погружать устройство, провод или штепсельную вилку в воду



или в другие жидкости.

 Не оставляйте работающего устройства без надзора.  Всегда вынимайте штепсельную вилку с гнезда электрической сети, если

не применяете устройства или перед тем, как начать чистку. Запрещается пользоваться поврежденным устройством, а также, если по-



врежден провод или штепсельная вилка – в этом случае необходимо отдать устройство для ремонта в авторизованный пункт сервисного обслуживания.

 Не пользуйтесь устройством на открытом воздухе.  Не вешайте провода на острых гранях и не допускайте, чтобы он касался

горячих поверхностей.

 Регулярно проверяйте, не поврежден ли сетевой кабель.  Не ставьте устройство на горячие поверхности.

Нельзя ставить устройство вблизи других электрических устройств, горелок.

 

Устройство следует ставить на сухую, плоскую и устойчивую поверхность.

 Устройство предназначено только для домашнего употребления.

Прежде чем приступить к работе, всегда проверяйте, все ли элементы



устройства правильно смонтированы. Использование аксессуаров, не рекомендованных производителем, может



привести к повреждению устройства, пожару или к телесному повреждению.



Данным оборудованием могут пользоваться дети в возрасте старше 8 лет и люди с ограниченными физическими и умственными возможностями, а также люди без опыта и знания оборудования, под присмотром или с инструктажем по безопасному использованию оборудования так, чтобы угрозы, связанные с этим, были понятны. Дети без присмотра не должны проводить очистку и уход по оборудованию.

 Не позволяйте детям играть прибором.

Храните устройство и его провод в месте, недоступном для детей до 8 лет.

  Не вынимайте вилку из розетки, вытягивая ее за провод.

 Прибор не предназначен для работы с использованием внешних выклю-

чателей-таймеров или отдельной системы дистанционного управления.  Не подключайте штепсель в розетку электросети мокрыми руками.  Для безопасности детей, пожалуйста, не оставляйте свободно доступные

части упаковки (пластиковые мешки, картонные коробки, полистирол и т.д.).



ОСТОРОЖНО! Не разрешайте детям играть с пленкой. Опасность

удушья!

Помещение, в котором прибор будет использоваться или храниться, должно



быть площадью более 4 м2.

Прибор не может использоваться или храниться в помещениях, в которых



находится источник огня (печь, камин, электрический нагреватель и т. д.).

Не наклоняйте прибор во время его использования. Прибор предназначен



для работы только в вертикальном положении.

Осушитель всегда должен храниться и транспортироваться в вертикальном



положении, в противном случае можно повредить компрессор; в случае

сомнений, не запускайте прибор в течение не менее 24 часов.

Не устанавливайте прибор в прачечных, ванных комнатах, бассейнах и в



помещениях, в которых относительная влажность воздуха превышает 85%. 

Во избежание попадания воды не сушите над прибором одежду. Разместите

влажную одежду на расстоянии не менее 1,5 м от осушителя.

Не используйте осушитель, когда температура в помещении ниже 5°C и



выше 35°C. Осушитель работает наиболее эффективно при температуре

от 15°C до 32°C.

 ОСТОРОЖНО! Опасность пожара.

ОПИСАНИЕ ПРИБОРА

o e d t c b

HUMIDITY INDICATOR LIGHT

TIMER

HIGH

LOW

MODE

POWEROSC UV

SMART

FAN

OPERATION TANK FULL

DEFROST

alhf gn

1. Корпус прибора

2. Панель управления a. включатель/выключатель осу-

шителя (POWER)

b. кнопка выбора режима работы

(MODE)

c. кнопка увеличения уровня

влажности/времени (^)

1314

d. кнопка уменьшения уровня

влажности/времени (˅)

e. включатель/выключатель цве-

тового индикатора влажности (HUMIDITY INDICATOR LIGHT)

f. кнопка функции таймера (TIMER)

g. кнопка выбора угла открытия

заслонки надува (OSC)

h. кнопка включения/выключения

УФ-лампы

i. световой индикатор работы

прибора (OPERATION)

j. световой индикатор запол-

нения резервуара для воды (TANK FULL)

k. световой индикатор функции

оттаивания (DEFROST)

l. световой индикатор УФ-лампы

m. световой индикатор заслонки

надува

n. световой индикатор таймера o. световой индикатор цветового

индикатора влажности

p. световой индикатор скорости

надува (LOW) и (HIGH)

r. световой индикатор функции

осушения (SMART)

s. световой индикатор функции

вентилятора (FAN)

ХАРАКТЕРИСТИКИ И ФУНКЦИИ ПРИБОРА

Соответствующее значение относительной влажности (RH – Relative humidity) имеет существенное влияние на жизнедеятельность человека, его самочувствие, а также психологический комфорт. Предполагается, что наилучшее значение влажности должно составлять 40-60 %. Именно в этих пределах оно положительно влияет на самочувствие людей, а также значительно замедляет размножение бактерий и вирусов. Кроме того, при данном значении влажности лучше сохраняются аксессуары, а также элементы конструкции дома.

t. цифровой светодиодный ди-

сплей текущего/целевого уровня относительной влажности воздуха и заданного времени (RH% HR /SETTING)

3. Ручка для перемещения осушителя

4. Заслонка надува

5. Воздуховыпускная решетка

6. Цветовой индикатор влажности

7. Воздухозаборная решетка

8. Дверцы резервуара для воды

9. Резервуар для воды 4 л

10. Заглушка отверстия для отводной

трубы

11. Сливной патрубок

12. Фильтр предварительной очистки

воздуха

13. Отводная труба

14. Угольный фильтр

15. Колеса в основании осушителя

Осушитель HL-OS-20 оснащен функцией осушения воздуха с возможностью регулировки уровня влажности. Установленное значение относительной влажности контролируется и снижается до заданного уровня. Конденсированный водяной пар попадает в резервуар для воды. Функция таймера (TIMER) позволяет установить время отключения или включения осушителя после установленного периода времени. Фильтр предварительной очистки, угольный фильтр и УФ-лампа дополнительно очищают сухой воздух.

Применяемый хладагент R290 не содержит фтороуглерод (HFC), разрушающий озоновый слой, соответствует правилам ЕС по выводу из эксплуатации газов (HFC) и имеет очень низкий потенциал глобального потепления (GWP).



функция осушения (SMART) – контроль заданной влажности, автоматическое включение или отключение прибора в нужный момент



функция таймера (TIMER) – установка времени, после которого осушитель включается или отключается с интервалом от 1 до 24 часов, каждый час



цветовой индикатор относительной влажности (HUMIDITY INDICATOR LIGHT) – цветная иллюминация, соответствующая текущей влажности в помещении: синий - сухой воздух, относительная влажность до 60% зеленый - влажный воздух, относительная влажность от 60% до 80% красный – влажный воздух, относительная влажность более 80%



цифровой светодиодный дисплей уровня относительной влажности – текущий уровень отображается в цифровом формате



функция вентилятора (FAN) – прибор будет накачивать воздух без контроля влажности, как в обычном вентиляторе



функция оттаивания (DEFROST) – периодический подогрев осушителя с целью удаления

льда с теплообменника для получения лучшей производительности  УФ-лампа – биологическая очистка воздуха, удаление микроорганизмов, бактерий  скорость надува „LOW” и „HIGH” – возможность настройки низкой скорости надува

(LOW) для обеспечения тихой работы осушителя или высокой скорости (HIGH) для обе-

спечения высокой производительности прибора

ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

1. Распакуйте осушитель воздуха. Удалите все упаковочные материалы, заглушки и транс-

портировочные блокирующие прибор. Если прибор, даже в течение непродолжитель-

ного времени, находился в позиции, отличной от вертикальной, не запускайте его в

течение не менее 24 часов.

2. Убедитесь, что параметры электрической сети, к которой подключен прибор, соответ-

ствуют данным, указанным на заводской табличке прибора.

3. Установите угольный фильтр (14) в фильтре предварительной очистки (12) (см. главу:

"ОЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ")

4. Убедитесь, что резервуар для воды (9) правильно установлен в приборе (см. главу:

"ОПОРОЖНЕНИЕ РЕЗЕРВУАРА ДЛЯ ВОДЫ").

5. Первое использование прибора должно длиться как можно дольше, предпочтительно

24 часа.

ИСПОЛЬЗОВАНИЕ ПРИБОРА

1. Установите осушитель на плоской, устойчивой и

ровной поверхности. Установите прибор так, чтобы

с каждой стороны было не менее 20 см свободного

пространства для обеспечения свободной циркуля-

ции воздуха (рис. 1).

2. В помещении, в котором вы будете использовать

прибор, закройте все окна и двери. Только в этом

случае прибор будет в состоянии уменьшить влаж-

ность в помещении. Непрерывный воздухообмен

может отрицательно повлиять на ожидаемый ре-

зультат. Если вы хотите осушить воздух во всей

20cm

Рис. 1

20cm

квартире, откройте межкомнатные двери, но не за-

будьте закрыть окна.

ВНИМАНИЕ! Устройство рекомендуется для сушки помещений площ адью 20-30 м2.

3. Подключите осушитель к сети питания.

4. Запустите осушитель с помощью включателя (2а) - загорится световой индикатор (2i),

указывающий на то, что прибор работает, а на дисплее (2t) отобразится текущий уровень относительной влажности в помещении, вентилятор также перейдет в рабочий режим.

ВНИМАНИЕ! Не перемещайте работающий прибор.

5. Выберите функцию осушения (SMART) с помощью кнопки выбора режима работы (2b)

- загорится световой индикатор (2r). В этом режиме осушитель будет поддерживать уровень влажности на уровне 55%. Значение уровня влажности отображается на дисплее (2t).

ВНИМАНИЕ! Осушитель используется только для снижения относительной влажности. Осушитель не способен увлажнять воздух.

6. Чтобы установить влажность на другом уровне, с помощью кнопки (2b) выберите ре-

жим работы „LOW” (низкая скорость вентилятора) или „HIGH” (высокая скорость вентилятора). Только в этих двух режимах можно установить уровень влажности, отличный от 55%. Выберите целевой уровень влажнос ти с помощью кнопки выбора уровня влажности/времени (2c, 2d). Выбранный уровень будет некоторое время мигать, после чего индикатор вернется к отображению текущего уровня относительной влажности. Вы можете установить от 35 до 80% влажности с шагом 5%. Компрессор будет работать до достижения заданной величины, после чего прекратит работу и снова возобновит ее, когда уровень влажности повысится. Вентилятор осушителя будет работать все время. Режим „LOW” вызывает снижение скорости вращения вентилятора до минимума, а в режиме „HIGH” осушитель стремится как можно быстрее достичь заданного значения влажности.

ВНИМАНИЕ! Для того, чтобы обеспечить эффективную работу, контроллер осушителя прерывает работу ниже заданного уровня и возобновляет работ у выше заданного уровня ( до 3%), с задержкой.

ВНИМАНИЕ! После изменен ия параметров относительн ой влажности может пройти до 30 минут, прежде чем осушитель начнет работу с новыми параметрами - защитная функция спиралей теплообменника.

ВНИМАНИЕ! В зависимости от атмосферного давления и температуры, показания цифрового дисплея, касающиеся уровня влажности, могут незначительно отличаться от фактического уровня относительной влажности.

7. С помощью включателя (2e) вы можете включить цветовой индикатор влажности (6) в

помещении. Не забывайте, что цвета могут меняться с небольшой задержкой по отношению к цифровому индикатору - это время, необходимое процессору прибора для стабилизации показаний.

8. В зависимости от степени влажности, температуры и давления прибор будет периоди-

чески автоматически включать функцию „DEFROST”, о чем уведомит цветовой индикатор (2l). Данная функция заключается в нагревании испарителя и oттаивании его. В это время усиливается стекание конденсата в резервуар для воды. После осушения функция „DEFROST” отключается автоматически, после чего прибор возвращается к ранее заданному режиму работы.

ВНИМАНИЕ! Выход из осушителя холодного или теплого воздуха является нормальным явлением, что свидетельствует о правильной работе контроллера прибора.

9. Заполнение резервуара для воды сигнализируется световым индикатором (2j). Вылей-

те воду из резервуара для воды (9) - см.: „ОПОРОЖНЕНИЕ РЕЗЕРВУАРА ДЛЯ ВОДЫ” До

момента опорожнения резервуара работа прибора будет приостановлена. Световой

индикатор (2j) также загорается, когда резервуар установлен неправильно.

ВНИМАНИЕ! Не используйте для каких-либо целей конденсированную воду. Вылейте ее немедленно.

10. Для улучшения процесса осушения вы можете подключить к прибору отводную тру-

бу (13). В этом случае конденсированная вода будет стекать по отводной трубе наружу,

в подставленную под прибор емкость (см.: „МОНТАЖ ОТВОДНОЙ ТРУБЫ”)

11. Осушитель оснащен функцией вентилятора (FAN). Вы можете выбрать ее, нажав кнопку

выбора режима работы (2b) до момента загорания светового индикатора (2s). В этом

случае вентилятор не будет осушать воздух до момента выхода из функции с помощью

кнопки (2b).

12. Вы можете воспользоваться функцией таймера. Благодаря данной функции, вы можете

установить время отключения прибора, когда он включен, и время включения, когда

прибор отключен. Используйте кнопку «TIMER» (2f), а затем используйте кнопки (2c) и

(2d), чтобы выбрать подходящее время между 1 и 24 часами (с интервалом 1 час). Уста-

новленное время в течении нескольких секунд отображается на дисплее (2t). Если вы

установили время включения прибора, он будет включен с последней используемой

функцией (SMART) или (FAN).

13. Осушитель оснащен УФ-лампой, которая производит дополнительную биологическую

очистку воздуха. Используйте кнопку (2h) для включения/выключения УФ-лампы. Рабо-

та УФ-лампы сигнализируется световым индикатором (2l).

14. Воздух, выходящий из осушителя, может быть направлен в определенном направле-

нии благодаря заслонке надува (4). Доступны три режима (угла) установки заслонки.

- заслонка под прямым углом 90° (

- заслонка под углом около 45° (

- осцилляция заслонки ( Для изменения режима (угла) используйте кнопку (2g). Текущий установленный режим (угол) сигнализируется соответствующим световым индикатором (2 м)

15. Благодаря своим свойствам осушитель очень хорошо подходит для сушки одежды,

особенно во влажной среде. Установите самую низкую из доступных относительную влажность воздуха и запустите процесс осушения, а вокруг прибора развесьте одежду для сушки.

ВНИМАНИЕ! Во время су шки не вешайте одежду не посредственно над п рибором. Минимальное расс тояние между прибором и развешенной одеждой должно состав лять не менее 1,5 м.

16. После окончания работы отключите прибор с помощью выключателя (2а), отсоедините

его от сети, а затем вылейте воду из резервуара.

ВНИМАНИЕ! Не перезапускайте осушитель раньше, чем через 10 мину т!

)

ОПОРОЖНЕНИЕ РЕЗЕРВУАРА ДЛЯ ВОДЫ

1. Резервуар для воды (9) необходимо опорожнять, когда загоритс я красный световой ин-

дикатор (2j), а также после каждого отключения прибора.

ВНИМАНИЕ! Перед извлечением резервуара отсоедините устройство от сети и подождите 5 минут, чтобы оставшаяся вода стекала в резервуар для воды.

2. Откройте дверцы резервуара для воды (8), энергично,

но осторожно извлеките резервуар из корпуса прибора (рис. 2).

3. Удалите резиновую пробку из резервуара, наклоните ре-

зервуар над раковиной и вылейте из него воду

4. Установите резиновую пробку и поместите резервуар в

корпус прибора. После установки резервуара осушитель продолжит работу, если ранее был запущен данный процесс.

ВНИМАНИЕ! При опорожнении резервуара не прикасайтесь к внутренней части прибора, в котором установлен резервуар. Не прикасайтесь к датчику в резервуаре - риск повреждения датчика.

МОНТАЖ ОТВОДНОЙ ТРУБЫ

Для ускорения процесса осушения воздуха вы можете подключить к осушителю соответствующую отводную трубу (13) для отвода конденсированной воды во внешнюю емкость или в канализацию. Для подключения отводной трубы выполните следующие действия:

1. Отключите прибор с помощью выключателя (2а).

2. Отключите шнур питания от электрической сети. Обеспечьте свободный доступ к зад-

ней панели прибора (рис. 3).

3. Удалите заглушку отверстия для отводной трубы (10), расположенную на дверцах (8)

(рис. 4). Для удобства подключения вы можете демонтировать резервуар для воды (9).

4. Установите отводную трубу (13) на сливной патрубок (11) (рис.5).

ВНИМАНИЕ! Убедитесь в герметичности выполненного соединения.

ВНИМАНИЕ! Не сгибайте и не перекрывайте отводную трубу.

5. Установите в приборе резервуар для воды (если был демонтирован) и закройте двер-

цы (8).

6. Второй конец отводной трубы вставьте в отводную емкость или отводную систему.

ВНИМАНИЕ! Отводная емкость или система должны находиться ниже уровня сливного патрубка. Несоблюдение этого требования может привести к серьезной аварии или даже поражению электрическим током.

ВНИМАНИЕ! После окончания работы отсоедините отводную трубу от прибора.

Рис. 2

7. Подключите прибор к сети и запустите его (не ранее, чем через 10 минут).

Рис. 3 Рис. 4 Рис. 5

ОЧИСТКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИБОРА

ВНИМАНИЕ! Перед очисткой и техническим обслуживанием отключите прибор от источника питания.

ВНИМАНИЕ! Не погружайте прибор в воду или другие жидкости.

1. Не используйте химические растворители (например, бензол, спирт или бензин), по-

скольку они могут привести к необратимому повреждению прибора.

2. Корпус прибора очистите мягкой влажной тряпкой, затем протрите досуха. В случае

сильного загрязнения можно использовать мягкие моющие средства.

3. Извлеките из прибора фильтр предварительной

очистки воздуха (12) и картридж угольного фильтра (14), вытянув их воздухозаборной решетки (7) (рис. 6). Фильтр предварительной очистки воздуха (12) очистите с помощью мягкой щетки пылесоса, промойте в воде с добавлением моющего средства, а затем ополосните и высушите. В случае сильного загрязнения повторите процедуру мытья. Картридж угольного фильтра очистите с помощью мягкой щетки пылесоса, но не мойте его в воде. После очистки установите фильтры на свои места. Вставьте картридж угольного фильтра (14) в центральную

Рис. 6

часть фильтра предварительной очистки (12), используя установленные фиксаторы. Чистите их каждые 2-3 недели. В случае обнаружения механических повреждений замените их новыми.

ВНИМАНИЕ! Не запускайте прибор без правильно установленных фильтров.

4. Очищайте резервуар для воды каждые несколько недель. Извлеките резервуар из при-

бора и удалите резиновую пробку (8) (рис. 8). Наполните резервуар водой с моющим средством и аккуратно вс тряхните его для мытья. После мытья ополосните и выс ушите.

ВНИМАНИЕ! Во время процесса мытья резервуара будьте осторожны, чтобы не повредить датчик уровня воды.

ВНИМАНИЕ! Никогда не мойте резервуар в посудомоечной машине.

5. Храните прибор в сухом, темном помещении, но прежде выполните все описанные

выше операции.

6. Для обеспечения наилучшей антибактериальной защиты меняйте УФ-лампу каждые

3 года. Для оказания услуги по замене обратитесь в авторизованный сервисный центр.

НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

НЕИСПРАВНОСТЬ УСТРАНЕНИЕ

Прибор не з апускается проверьте подключение к сети питания

вылейте воду из резервуара

устано вите как следуе т резервуар для в оды

Прибор не конденсирует воду устано вите более низкий у ровень влажн ости

увеличьте температуру в помещении

измените положение прибора

проверьте проходимость воздушного потока (воздухозаборная и воздуховыпускная решетка)

очистите воздухозаборные фильтры

Низкая скорость воздушного потока проверьте проходимость воздушного потока (воздухозаборная и

воздуховыпускная решетка)

очистите воздухозаборные фильтры

Шумная работа прибора установите прибор в вертикальном положении (единственно

допустимое рабочее положение) очистите воздухозаборные фильтры

Ошибка E1 ил и E2 на дисплее превышен а рабочая температ ура прибора – о тключите приб ор и

подожд ите, пока он остын ет, если ошибка не ис чезает, свяжите сь с сервисным центром

Ошибка E 3 или E4 на дисплее превышено допустимое значение влажности в помещении –

отклю чите прибор, подож дите, если ошиб ка не исчезает, свяж итесь с сервисным центром

Ошибка E 5 или E6 на дисплее превышен о допустимое знач ение влажнос ти и температу ры в

помещении – отключите прибор, подождите, если ошибка не исчезает, свяжитесь с сервисным центром

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики указаны на заводской табличке устройства.

Длина сетевого шнура: 1,55 м

ВНИМАНИЕ! Компания MPM agd S.A. оставляет за собой право

внесения технических изменений в конструкцию.

ПРАВИЛЬНОЕ УДАЛЕНИЕ ПРОДУКТА

(использованное электрическое и электронное оснащение)

Польша

и электронных отходов пользователь должен связаться с точкой розничной продажи, или с местным Отделом охраны окружающей среды. Товар нельзя выкидывать вместе с другими коммунальными отходами.

Oбозначение, размещаемое на товаре указывает, что продукт после истечения срока пригодности нельзя выкидывать с другими отходами домашнего хозяйства. Чтобы избежать вредного влияния на окружающую среду и здоровье людей, вследствие не контролированного удаления отходов, использованное устройство следует доставить в точку приёма подержанной домашней техники или согласиться на её передачу дома. Для получения подробной информации на тему места и способа безопасного удаления электрических

SICHERHEITSHINWEISE

 Vor Gebrauch lesen Sie genau die Bedienungsanleitung.  Nur mit trockenen Händen bedienen.

Besondere Vorsicht bei der Verwendung des Geräts ist geboten, wenn sich



Kinder in der Nähe beﬁnden!

 Verwenden Sie das Gerät ausschließlich für den dafür vorgesehenen Verwen-

dungszweck.

 Tauchen Sie das Gerät, das Netzkabel und den Netzstecker niemals in Wasser

oder andere Flüssigkeiten. Elektronische Geräte sollten während des Gebrauchs nicht unbeaufsichtigt sein.

  Ziehen Sie den Netzstecker nach Gebrauch und vor der Reinigung immer aus

der Steckdose. Defektes Gerät darf nicht benutzt werden, auch bei Beschädigung von Leitung



oder Stecker – in diesem Fall muss das Gerät in einem autorisierten Service repariert werden.

 Verwenden Sie das Gerät nicht im Freien.

Halten Sie das Netzkabel fern von heißen Flächen, oﬀenen Flammen, sowie



von scharfen Kanten.  Regelmäßig die Versorgungsleitung auf Beschädigungen prüfen.  Das Gerät nicht auf heißen Oberﬂächen abstellen.  Gerät nicht in der Nähe anderer elektrischer Geräte, Herde, Öfen etc. abstellen.  Das Gerät ist auf trockener, ﬂacher und stabiler Fläche zu stellen.  Das Gerät nur im Haushalt verwenden.

Vor Arbeitsbeginn zuerst immer überprüfen, ob alle Geräteteile sachgemäß



angebracht worden sind.

Anwendung eines vom Gerätehersteller nicht empfohlenen Zubehörs kann



Geräteschäden, Brand oder Körperverletzungen verursachen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten phy-



sischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels

Wissens benutzt, sowie durch Kinder unter 8 Jahren verwendet zu werden, es sei

denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt

oder erhielten von ihnen Anweisungen, wie das Gerät zu benutzen ist. Kinder

sollten das Gerät ohne Aufsicht weder reinigen, noch warten.  Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem

Gerät spielen.

Das Gerät und die Leitung an einem vor Kindern unter 8 Jahren geschützten



Ort aufbewahren.

 Den Netzstecker nie am Kabel aus der Steckdose ziehen.  Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder einem separaten

Fernwirksystem, wie z. B. einer Funksteckdose, betrieben werden.  Den Stecker nie mit nassen Händen in die Steckdose stecken.  Aus Sicherheitsgründen sind lose Verpackungsteile (Kunststoﬀbeutel, Kartons,

Styropor etc.) von Kindern fern zu halten.

WARNUNG! Kinder nicht mit Folie spielen lassen. Erstickungsgefahr!



 Der Raum, in dem das Gerät gebraucht oder aufbewahrt wird, muss größer als

sein.

4 m  Das Gerät darf nicht in Räumen gebraucht oder aufbewahrt werden, in denen

sich eine Feuerquelle beﬁndet (Ofen, Kamin, Elektroheizkörper usw.).  Neigen Sie das Gerät beim Gebrauch nicht. Das Gerät muss sich während der

Arbeit in senkrechter Position beﬁnden.

Der Lufttrockner muss immer in senkrechter Position aufbewahrt und transportiert



werden, andernfalls kann ein irreversibler Schaden des Kompressors eintreten;

im Zweifelsfall warten Sie mindestens 24 Stunden vor der Inbetriebnahme des

Gerätes ab.  Das Gerät ist zur Installation in Wäschereien, Badezimmern, Schwimmbecken

und Räumen mit relativer Luftfeuchtigkeit über 85 % nicht geeignet.  Trocknen Sie nasse Kleidung über dem Gerät nicht, damit kein Wasser in den

Lufttrockner gelangen kann. Die zu trocknenden Kleider sollten mindestens

1,5m vom Lufttrockner entfernt sein.  Benutzen Sie den Lufttrockner nicht, wenn die Raumtemperatur niedriger als

5°C oder höher als 35 °C ist. Die beste Wirkung kann erreicht werden, wenn das

Gerät bei der Raumtemperatur zwischen 15 °C und 32 °C benutzt wird.

 ACHTUNG! Feuergefahr.

BESCHREIBUNG DES GERÄTES

o e d t c b

HUMIDITY INDICATOR LIGHT

TIMER

HIGH

SMART

MODE

LOW

FAN

OPERATION

POWEROSC UV

TANK FULL

DEFROST

alhf gn

1. Lufttrocknergehäuse

2. Steuerung a. Ein/Aus-Schalter des Lufttrockners

(POWER)

b. Taste zur Auswahl des Betriebs-

modus (MODE)

c. Taste zur Vergrößerung der Luft-

feuchtigkeit/Zeit (^)

1314

d. Taste zur Verringerung der Luft-

feuchtigkeit/Zeit (˅)

e. Ein/Aus-Schalter des Farbindika-

tors der Luftfeuchtigkeit (HUMIDITY INDICATOR LIGHT)

f. Taste zur Zeitprogrammierung

(TIMER)

g. Taste zur Auswahl des Öﬀnungs-

winkels der Zuluftklappe (OSC)

h. Ein/Aus-Schalter der UV-Leuchte

i. Kontrolllampe der Gerätfunktion

(OPERATION)

j. Kontrolllampe der Wasserbehäl-

terfüllung (TANK FULL)

k. Kontrolllampe der Entfrostungs-

funktion (DEFROST)

l. Kontrolllampe der UV-Leuchte

m. Kontrolllampen der Zuluftklappe

n. Kontrolllampe der Zeitprogram-

mierung

o. Kontrolllampe des Farbindikators

der Luftfeuchtigkeit

p. Kontrolllampen der Zuluftge-

schwindigkeit (LOW) und (HIGH)

r. Kontrolllampe der Trocknungs-

funktion (SMART)

EIGENSCHAFTEN UND FUNKTIONEN DES GERÄTES

Die relative Luftfeuchtigkeit (RH – relative humidity) beeinﬂusst in hohem Maße das richtige Funktionieren des menschlichen Organismus, das Wohlbeﬁnden des Menschen und seinen psychischen Komfort. Es wird angenommen, dass die Luftfeuchtigkeit am besten zwischen 40 und 60 % liegen soll. Solches Niveau ist günstig für die Menschen, nicht aber für Bakterien und Viren, die sich am langsamsten vermehren. Auch die Beständigkeit des häuslichen Zubehörs und der Bauteile ist am besten bei dieser Luftfeuchtigkeit.

Der Lufttrockner HL-OS-20 verfügt über die Trocknungsfunktion und ermöglicht die Regelung der Luftfeuchtigkeit. Die relative Luftfeuchtigkeit wird überwacht und bis zum Erreichen des eingestellten Sollwertes gesenkt. Der kondensierte Wasserdampf wird im Wasserbehälter aufgefangen. Die Funktion der Zeitprogrammierung (TIMER) ermöglicht das Aus- bzw. Einschalten des Lufttrockners nach Ablauf der eingestellten Zeit. Der Vorﬁlter, Kohleﬁlter und die UV-Leuchte reinigen zusätzlich die getrocknete Luft

Das verwendete Kältemittel R290 ohne FCKW, die Ozonschicht schädigen, entspricht den Vorschriften über die FCKW-Vermeidung in der EU und hat ein sehr niedriges Treibhauspotential (GWP).



Trocknungsfunktion (SMART) – Kontrolle der eingestellten Luftfeuchtigkeit, automatisches Ein- bzw. Ausschalten des Gerätes in erforderlichem Augenblick

 Funktion der Zeitprogrammierung (TIMER) – Einstellung der Zeit – von 1 bis 24 Stunden

jeweils in Schritten von einer Stunde – nach der sich der Lufttrockner ein- oder ausschaltet



Farbindikator der relativen Luftfeuchtigkeit (HUMIDITY INDICATOR LIGHT) – Farbenanzeige je nach der aktuellen Luftfeuchtigkeit im Raum: blau – trockene Luft, relative Feuchte bis 60 % grün – feuchte Luft, relative Feuchte von 60 % bis 80 % rot – nasse Luft, relative Feuchte über 80 %

s. Kontrolllampe der Ventilatorfunk-

tion (FAN)

t. Digitale LED-Anzeige des Istwer-

tes/Zielwertes der relativen Luftfeuchtigkeit und der eingestellten Zeit (RH % HR / SETTING)

3. Tragegriﬀ des Lufttrockners

4. Zuluftklappe

5. Luftauslassgitter

6. Farbindikator der Luftfeuchtigkeit

7. Lufteinlassgitter

8. Wasserbehältertür

9. Wasserbehälter 4 l

10. Verschlussstopfen der Öﬀnung für den

Ablaufschlauch

11. Wasserablaufstutzen

12. Luftvorﬁlter

13. Ablaufschlauch

14. Kohleﬁlter

15. Rollen im Unterteil des Lufttrockners

 Digitale LED-Anzeige der relativen Luftfeuchtigkeit – der aktuelle Wert wird in digitaler

Form angezeigt



Ventilatorfunktion (FAN) – die Belüftung erfolgt ohne Luftfeuchtigkeitskontrolle, wie beim gewöhnlichen Ventilator



Entfrostungsfunktion (DEFROST) – periodische Erwärmung des Lufttrockners um den

Wärmetauscher vom Eis zu befreien, zur besseren Eﬀektivität  UV-Leuchte – biologische Reinigung der Luft, Beseitigung der Mikroorganismen, Bakterien 

Zuluftgeschwindigkeit „LOW” und „HIGH” – es ist möglich, die Zuluftgeschwindigkeit

niedrig (LOW) – für geräuscharme Arbeit des Lufttrockners – oder hoch (HIGH) – für hohe

Wirksamkeit des Gerätes einzustellen

VOR DER ERSTEN BENUTZUNG

1. Nehmen Sie den Lufttrockner aus seiner Verpackung, entfernen Sie sämtliches Verpackungs-

material, wie Folien, Füllmaterial und Transportarretierungen. Befand sich das Gerät auch

nur einen Augenblick in einer anderen Position als die senkrechte, warten Sie mindestens

24 Stunden vor der Inbetriebnahme des Lufttrockners ab.

2. Stellen Sie sicher, dass die Parameter des Versorgungsnetzes mit den Angaben auf dem Ty-

penschild des Gerätes übereinstimmen.

3. Bauen Sie das Kohleﬁlter (14) im Vorﬁlter (12) (siehe Kapitel: „REINIGUNG UND WARTUNG”).

4. Prüfen Sie, ob das Wasserbehälter (9) korrekt im Gerät eingebaut ist (siehe Kapitel: „ENTLEE-

REN DES WASSERBEHÄLTERS“).

5. Die erste Benutzung des Gerätes sollte möglichst lange dauern, am besten 24 Stunden.

EINSATZ DES GERÄTES

1. Stellen Sie den Lufttrockner auf einer ebenen, stabilen

und glatten Oberﬂäche auf. Lassen Sie von allen Seiten

mindestens 20 cm Abstand, damit die Luft ungestört

umlaufen kann (Abb. 1).

2. Schließen Sie Fenster im Raum, in dem das Gerät ein-

gesetzt wird. Nur dann ist der Lufttrockner imstande,

die Luftfeuchtigkeit im Raum zu reduzieren. Der un-

unterbrochene Luftwechsel könnte die erwartete Wir-

kung negativ beeinﬂussen. Wollen Sie die Luft in der

ganzen Wohnung trocknen, so lassen Sie oﬀene Türen

zwischen einzelnen Räumen, aber schließen Sie die

20cm

Abb. 1

20cm

Fenster.

ACHTUNG! Das Gerät wird f ür Räume mit einer Fläche von 20-30 m

HAUS & LUFT HL-OS-20 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
