Intelligent Toast-Qwik

Conveyor Toaster • Grille-pain à convoyeur

ITQ Series • Série ITQ

Installation and Operating Manual

Manuel d'installation et d'utilisation

P/N 07.04.636.00

Do not operate this equipment unless you have read and understood the contents of this manual! Failure to follow the instructions contained in this manual may result in serious injury or death. This manual contains important safety information concerning the maintenance, use, and operation of this product. If you’re unable to understand the contents of this manual, please bring it to the attention of your supervisor. Keep this manual in a safe location for future reference.

English = p 2

No opere este equipo al menos que haya leído y comprendido el contenido de este manual! Cualquier falla en el seguimiento de las instrucciones contenidas en este manual puede resultar en un serio lesión o muerte. Este manual contiene importante información sobre seguridad concerniente al mantenimiento, uso y operación de este producto. Si usted no puede entender el contenido de este manual por favor pregunte a su supervisor. Almacenar este manual en una localización segura para la referencia futura.

Ne pas utiliser cet équipement sans avoir lu et compris le contenu de ce manuel ! Le non-respect des instructions contenues dans ce manuel peut entraîner de graves blessures ou la mort. Ce manuel contient des informations importantes concernant l'entretien, l'utilisation et le fonctionnement de ce produit. Si vous ne comprenez pas le contenu de ce manuel, veuillez le signaler à votre supérieur. Conservez ce manuel dans un endroit sûr pour pouvoir vous y référer plus tard.

Français = p 15

NOTICE

CAUTION

WARNING

24 Hour 7 Day Parts and Service Assistance available in the United States and Canada by calling 800-558-0607.

CONTENTS

English

Important Owner Information ..............................................2

Introduction...........................................................................2

Important Safety Information...............................................3

Model Description.................................................................4

Model Designation................................................................4

Specifications........................................................................5

Plug Configurations .............................................................5

Electrical Rating Charts .......................................................5

Dimensions ..........................................................................5

Installation.............................................................................6

General ................................................................................6

Operation...............................................................................7

General ................................................................................7

Touchpad Control.................................................................7

Operating the Toaster..........................................................8

IMPORTANT OWNER INFORMATION

Record the model number, serial number, voltage, and purchase date of the unit in the spaces below (specification label located on the back of the unit). Please have this information available when calling Hatco for service assistance.

Model No. ________________________________________

Serial No. ________________________________________

Voltage __________________________________________

Date of Purchase __________________________________

Power Save Mode ...............................................................8

Programming Menu Items ...................................................9

Using the Systems Menu...................................................10

Maintenance ........................................................................11

General ..............................................................................11

Daily Cleaning ....................................................................11

Cleaning the Fan Filters ....................................................12

Cleaning the Bottom Element Reflector ............................12

Cleaning the Touchpad Control .........................................12

Troubleshooting Guide ......................................................12

ITQ Error Message Guide .................................................13

Options and Accessories...................................................14

Limited Warranty.................................................................14

Authorized Parts Distributors............................Back Cover

Business Hours: 7:00

Telephone: 800-558-0607; 414-671-6350

E-mail: partsandservice@hatcocorp.com

Fax: 800-690-2966 (Parts and Service)

AM to 5:00 PM Central Standard Time (CST)

(Summer Hours: June to September— 7:00

AM to 5:00 PM CST Monday–Thursday

7:00

AM to 4:00 PM CST Friday)

414-671-3976 (International)

Completing online warranty registration will prevent delay in obtaining warranty coverage. Access the Hatco website at www.hatcocorp.com, select the Parts & Service pull-down menu, and click on “Warranty Registration”.

INTRODUCTION

Hatco Intelligent Toast-Qwik®Conveyor Toasters with Spot-On™ technology are specially-designed to automate, accelerate, and enhance the toasting operation. Spot-On™ technology senses when product is placed on the conveyor and activates the unit. Product then passes through a heating chamber for rapid and thorough toasting. Pre-programmed conveyor speed and chamber temperature produce the desired toasting color for the product being toasted.

Hatco toasters are built with quality to meet the demands of foodservice operations and provide years of trouble-free performance. The metal-sheathed, tubular heating elements are guaranteed against breakage and burnout for two years.

Hatco Intelligent Toast-Qwik Conveyor Toasters are products of extensive research and field testing. The materials used were selected for maximum durability, attractive appearance, and optimum performance. Every unit is inspected and tested thoroughly prior to shipment.

This manual provides installation, safety, and operating instructions for Intelligent Toast-Qwik Conveyor Toasters. Hatco recommends all installation, operating, and safety instructions appearing in this manual be read prior to installation or operation of a unit.

Additional information can be found by visiting our web site at www.hatcocorp.com.

Safety information that appears in this manual is identified by the following signal word panels:

WARNING indicates a hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided, could result in minor or moderate injury.

NOTICE is used to address practices not related to personal injury.

Form No. ITQM-0116

nglish

WARNING

CAUTION

NOTICE

WARNING

IMPORTANT SAFETY INFORMATION

Read the following important safety information before using this equipment to avoid serious injury or death and to avoid damage to equipment or property.

ELECTRIC SHOCK HAZARD:

• Plug unit into a properly grounded electrical receptacle of the correct voltage, size, and plug configuration. If plug and receptacle do not match, contact a qualified electrician to determine and install proper voltage and size electrical receptacle.

• Put unit in standby, allow to cool, turn OFF power switch, and unplug power cord before performing cleaning, adjustments, maintenance, or attempting to clear a jam.

• Unit is not weatherproof. Locate unit indoors where ambient air temperature is a minimum of 70°F (21°C) and a maximum of 100°F (38°C).

• DO NOT submerge or saturate with water. Unit is not waterproof. Do not operate if unit has been submerged or saturated with water.

• Do not steam clean or use excessive water on unit.

• This unit is not “jet-proof” construction. Do not use jetclean spray to clean this unit.

• Do not clean unit when it is energized or hot.

• Do not allow liquids to spill into unit.

• Do not pull unit by power cord.

• Discontinue use if power cord is frayed or worn.

• Do not attempt to repair or replace a damaged power cord. Cord must be replaced by Hatco, an Authorized Hatco Service Agent, or a person with similar qualifications.

• Never insert a knife, fork, or similar object into toasting chamber.

• This unit must be serviced by qualified personnel only. Service by unqualified personnel may lead to electric shock or burn.

• Use only Genuine Hatco Replacement Parts when service is required. Failure to use Genuine Hatco Replacement Parts will void all warranties and may subject operators of the equipment to hazardous electrical voltage, resulting in electrical shock or burn. Genuine Hatco Replacement Parts are specified to operate safely in the environments in which they are used. Some aftermarket or generic replacement parts do not have the characteristics that will allow them to operate safely in Hatco equipment.

EXPLOSION HAZARD: Do not store or use gasoline or other flammable vapors or liquids in the vicinity of this or any other appliance.

Make sure all operators have been instructed on the safe and proper use of the unit.

This unit is not intended for use by children or persons with reduced physical, sensory, or mental capabilities. Ensure proper supervision of children and keep them away from the unit.

If toaster overheats or cooling fans inside unit stop working, the safety high-limit switch will shut off toaster. Contact Authorized Service Agent or Hatco for assistance.

FIRE HAZARD:

• Allow a minimum clearance of 1" (25 mm) along the sides and rear of unit. Allow a minimum clearance of 12" (305 mm) in the front, measured from chamber opening on toaster body. If safe distances are not maintained, discoloration or combustion could occur.

• Do not locate toaster under shelving or closer than 12" (305 mm) from the ceiling.

• Do not place anything on top of toaster. Do not place toaster near or underneath curtains or other combustible materials. Items near or on top of toaster could catch fire causing injury and/or damage to the toaster.

• In case of fire, disconnect toaster from power source immediately. This allows unit to cool, making it easier and safer to put out fire.

This unit has no “user-serviceable” parts. If service is required on this unit, contact an Authorized Hatco Service Agent or contact the Hatco Service Department at 800-558-0607 or 414-671-6350; fax 800-690-2966; or International fax 414-671-3976.

BURN HAZARD:

• Some exterior surfaces on unit will get hot. Use caution when touching these areas.

• Do not remove crumb tray for cleaning until toaster is cool.

Locate unit at proper counter height in an area that is convenient for use. Location should be level and strong enough to support weight of unit and contents.

Always operate toaster with crumb tray(s) installed. If Warning light comes on, unit is malfunctioning due to fan

failure. Turn off unit, disconnect from power supply, and have unit serviced by a qualified technician.

Do not locate unit in an area subject to temperatures above 100°F (38°C) or grease from grills, fryers, etc. Excessive temperatures and grease could cause damage to unit.

Do not locate unit in area with excessive air movement around unit. Avoid areas that may be subject to active air movements or currents (i.e., near exhaust fans/hoods, air conditioning ducts, and exterior doors).

Do not locate toaster in an area that restricts air flow around front or rear of unit.

Do not block air flow to cooling fans. Operating issues and/or damage to unit may occur.

Do not turn off unit while cooling fans are running. Damage to unit may occur. Put unit in standby and allow to cool for 20 minutes before turning off.

Use non-abrasive cleaners and cloths only. Abrasive cleaners and cloths could scratch finish of unit, marring its appearance and making it susceptible to soil accumulation.

This unit is intended for commercial use only—NOT for household use.

Clean unit daily to avoid malfunctions and maintain sanitary operation.

Form No. ITQM-0116

MODEL DESCRIPTION

USB

Port

Warning

Light

Touchpad

Control

Touchpad

Display

Cooling Fan

Crumb

Tray

Toast Chute

Product Sensors

USB

Port

Warning

Light

Touchpad

Control

Touchpad

Display

Toast Chute

Toast Chute Slide

Crumb Trays

Product Sensors

Cooling Fan

I T Q - X X X X - X C

Intelligent Toast-Qwik

Conveyor Toaster

Model Number

1C = Single Conveyor 2C = Dual Conveyor

English

All Models

Intelligent Toast-Qwik®Conveyor Toasters are fast, reliable, and extremely versatile. Individually-controlled top and bottom heating elements, multi-speed two-directional conveyor belts, and optical product sensors provide the ability to produce a wide variety of menu items. Intelligent Toast-Qwik Conveyor Toasters include a programmable touchpad control with display, a USB port, a removable toast chute, a removable crumb tray(s), 1″ (25 mm) adjustable legs, and a factory attached 6' (1829 mm) power cord and plug.

Power Save Mode

Intelligent Toast-Qwik Conveyor Toasters feature an energysaving Power Save mode that reduces heat levels to a specified percentage of full power. The toaster enters Power Save mode automatically after a specified period of inactivity or when the POWER SAVE key on the touchpad control is touched. Full power can be restored within 1–2 minutes by placing food product between the product sensors on the conveyor belt or by touching any of the program keys (keys 1–5).

ColorGuard System

Intelligent Toast-Qwik Conveyor Toasters use a patented ColorGuard Sensing System. This system monitors and automatically adjusts conveyor speed and chamber temperature during high usage periods to ensure toast color uniformity.

Model ITQ-1000-1C

Model ITQ-1000-1C is a single conveyor toaster capable of toasting bread products up to 1-3/4″ (44 mm) thick.

Model ITQ-1750-2C

Model ITQ-1750-2C is a dual conveyor toaster capable of toasting bread products up to 2-1/8″ (54 mm) thick. Each conveyor on this model can be operated independently.

Model ITQ-1750-2C

MODEL DESIGNATION

Model ITQ-1000-1C

Form No. ITQM-0116

nglish

WARNING

NEMA 6-30P

NEMA L6-30P

Front View

Top View

Side View

G F

Model ITQ-1000-1C shown.

Specification

Label

SPECIFICATIONS

Plug Configurations

Units are supplied from the factory with an electrical cord and plug installed. Plugs are supplied according to the application.

ELECTRIC SHOCK HAZARD: Plug unit into a properly grounded electrical receptacle of the correct voltage, size, and plug configuration. If plug and receptacle do not match, contact a qualified electrician to determine and install the proper voltage and size electrical receptacle.

NOTE: Receptacle not supplied by Hatco.

Plug Configurations

Electrical Rating Chart

Model Voltage Hertz Watts Amps Plug Configuration Shipping Weight*

ITQ-1000-1C 208–240 † 60 3230–4300 15.5–17.9 NEMA 6-30P, NEMA L6-30P 89 lbs. (40 kg)

ITQ-1750-2C 208 60 4960 23.8 NEMA 6-30P, NEMA L6-30P 106 lbs. (48 kg)

240 60 4960 20.7 NEMA 6-30P, NEMA L6-30P 106 lbs. (48 kg)

* Shipping weight includes packaging. † Unit is designed to operate on supply voltages between 208 V and 240 V.

Dimensions

Width

Model

ITQ-1000-1C

ITQ-1750-2C

(A)

17-5/8″

(448 mm)

20″

(508 mm)

Depth

(B)

28-5/8″

(727 mm) 28-11/16″

(728 mm)

Height

(C)

18″

(457 mm)

16-9/16″

(420 mm)

Footprint Width (D)

13-3/4″

(349 mm)

16-1/4″

(412 mm)

Footprint Depth (E)

17-3/4″

(450 mm)

17-3/4″

(450 mm)

Platform

Width (F)

13-3/4″

(349 mm)

16-1/8″

(410 mm)

Conveyor Width (G)

9-7/16″

(240 mm)

5-7/16″

(139 mm)

Opening

Height (H)

2″

(51 mm)

2-1/4"

(56 mm)

Form No. ITQM-0116

INSTALLATION

WARNING

CAUTION

NOTICE

Lower Conveyor

Support Bar

Crumb

Tray

Tab

(position

behind

pin)

ITQ-1750-2C

Toast Chute

Back wall

of toaster.

ITQ-1000-1C

Toast Chute

Cutout

English

General

The Hatco Intelligent Toast-Qwik®Conveyor Toaster is shipped with all components pre-assembled. Care should be taken when unpacking the shipping carton to avoid damage to the unit and the components enclosed.

ELECTRIC SHOCK HAZARD: Unit is not weatherproof. Locate unit indoors where ambient air temperature is a minimum of 70°F (21°C) and a maximum of 100°F (38°C).

EXPLOSION HAZARD: Do not store or use gasoline or other flammable vapors or liquids in the vicinity of this or any other appliance.

FIRE HAZARD:

• Do not locate toaster under shelving or closer than 12" (305 mm) from the ceiling.

1. Remove the unit from the carton.

NOTE: To prevent delay in obtaining warranty coverage,

complete online warranty registration. See the IMPORTANT OWNER INFORMATION section for details.

2. Remove tape and protective packaging from all surfaces of

the unit.

4. Level the unit by turning the leveling feet on each leg, if necessary.

5. Install the crumb tray(s), if necessary. a. Position the crumb tray directly under the conveyor belt

and above the lower conveyor support bar at the front of the toaster.

b. Slide the crumb tray into the toaster until it stops.

Installing a Crumb Tray (ITQ-1750-2C shown)

6. Install the toast chute, if necessary. There are two styles of toast chutes (see illustration for details).

a. Slide the long/angled section of the toast chute into the

toaster from the front.

b. As the toast chute nears the rear of the toaster, align

the cutouts/tabs on each side of the chute with the pins inside the toaster. Make sure the long/angled section of the chute is resting against the back wall of the toaster.

Locate unit at the proper counter height in an area that is convenient for use. The location should be level to prevent the unit or its contents from falling accidentally and strong enough to support the weight of the unit and contents.

Do not locate unit in an area subject to temperatures above 100°F (38°C) or grease from grills, fryers, etc. Excessive temperatures and grease could cause damage to unit.

Do not block air flow to cooling fans. Operating issues and damage to unit may occur.

3. Place the unit in the desired location.

• Make sure the unit is installed where the ambient air temperature will not rise above 100°F (38°C) and where it will not be exposed to excessive moisture or greaseladen air. Avoid areas that may be subject to active air movements or currents (i.e., near exhaust fans/hoods, air conditioning ducts, and exterior doors).

• Make sure the unit is at the proper counter height in an area convenient for use.

• Make sure the countertop is level and strong enough to support the weight of the unit and food product.

• Make sure all the feet on the bottom of the unit are positioned securely on the countertop. A minimum shelf depth of 22″ (559 mm) is required for the unit.

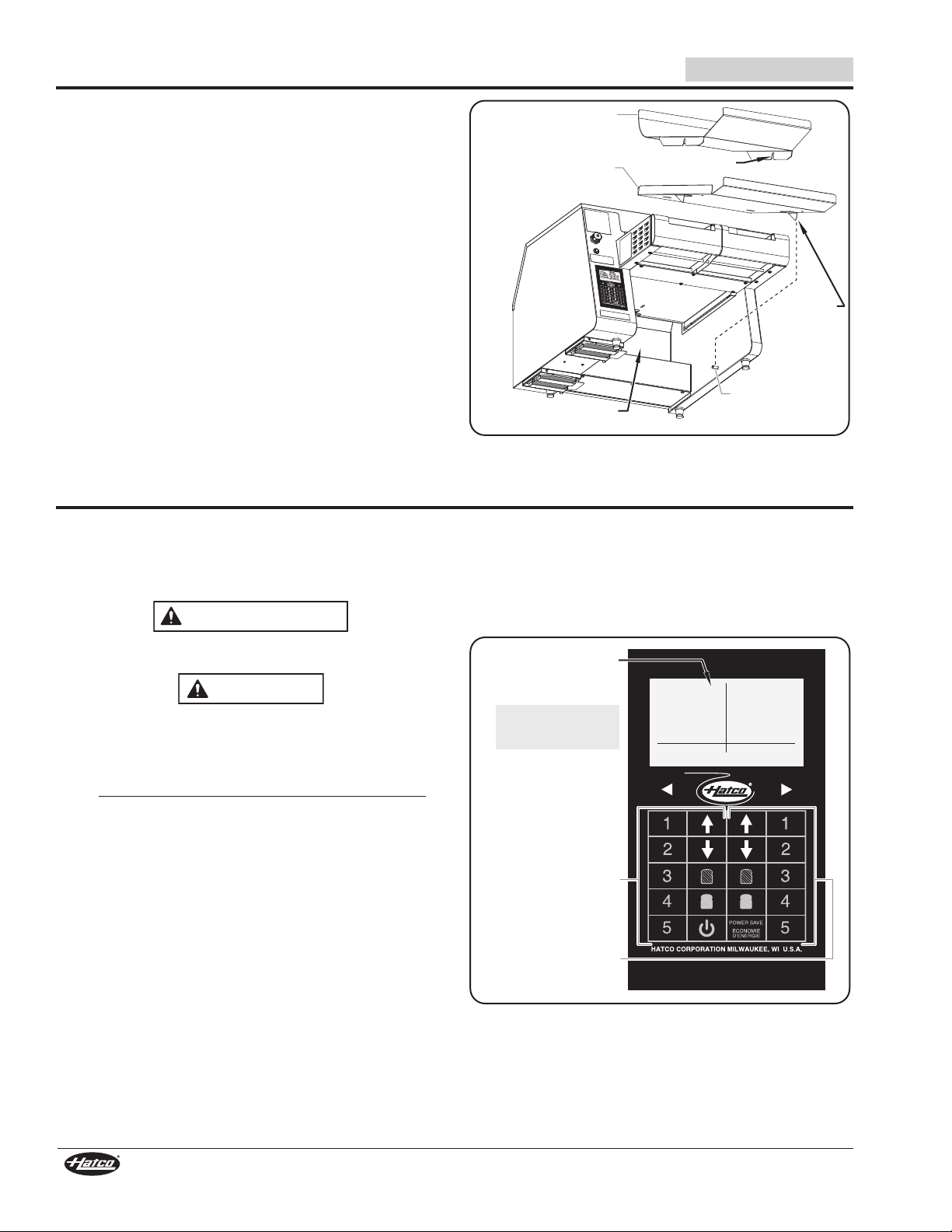

Installing the Toast Chute

7. For ITQ-1750-2C models, install the toast chute slide onto the toast chute.

8. Plug the unit into a properly grounded electrical receptacle of the correct voltage, size, and plug configuration. See the SPECIFICATIONS section for details.

Form No. ITQM-0116

nglish

WARNING

CAUTION

L1 Bun L2 Toast L3 H. Brown L4 Product4 L5 Product5

R1 Bun R2 Toast R3 H. Brown R4 Product4 R5 Product5

Touchpad Display

Left Conveyor

Program Keys

Right Conveyor

Program Keys

Touchpad Control

for dual

conveyor unit.

General

The Intelligent Toast-Qwik Conveyor Toaster is designed for ease of operation and versatility. Use the following information and procedures to operate the toaster.

Read all safety messages in the IMPORTANT SAFETY INFORMATION section before operating this equipment.

BURN HAZARD:

• Some exterior surfaces on unit will get hot. Use caution when touching these areas.

• Do not remove crumb tray for cleaning until toaster is cool.

Always operate toaster with crumb tray(s) installed.

Touchpad Control

The following are descriptions of the controls used to operate the Intelligent Toast-Qwik Conveyor Toaster. All controls are located on the touchpad control at the front of the unit.

Program Keys (Keys 1–5)

Each program key stores the toast settings for a custom menu item. Touching one of the program keys starts the corresponding menu item toast sequence. On dual conveyor toasters, the program keys on the left side of the touchpad are for the left conveyor, and the program keys on the right side of the touchpad are for the right conveyor.

NOTE: The touchpad control on Model ITQ-1000-1C single

conveyor toasters have program keys labeled 1–10. Only keys 1–5 are used for custom menu items. Keys 6–10 are used for programming functions.

OPERATION

Darker Key

The Darker ( ) key allows a single item to be toasted to a darker shade than the current menu item setting.

To use the key:

a. Place the item on the conveyor, and touch the desired

program key.

b. Touch the key. This key may be touched up to five

times to produce a shade five times darker than the current menu setting.

Lighter Key

The Lighter ( ) key allows a single item to be toasted to a lighter shade than the current menu item setting.

To use the key:

a. Place the item on the conveyor, and touch the desired

program key.

b. Touch the key. This key may be touched up to five

times to produce a shade five times lighter than the current menu setting.

Up/Down Arrow Keys

The Up/Down Arrow ( ) keys scroll through additional menu items, if available. The display will show each menu item next to its corresponding program key (1–5).

Touchpad Display

The touchpad display shows the current status of the toaster as well as operational information related to the program keys, chamber temperature, error messages, etc...

Standby Key

The Standby ( ) key toggles the toaster between operation and standby. In standby, the conveyor and elements are off and the touchpad display is dark, but the toaster remains energized.

• From standby, touch and hold the key for three seconds to activate the toaster. The toaster will be ready for operation in approximately five minutes.

• From operation, touch and hold the key for three seconds to shut down operation and put the toaster into standby.

POWER SAVE Key

The POWER SAVE key puts the toaster into Power Save mode. In Power Save mode, the toaster remains activated but the heat level drops to a reduced percentage of the current heat settings. When restarting from Power Save mode, the unit will be ready to toast in approximately two minutes or less.

Form No. ITQM-0116

Touchpad Control and Display (ITQ-1750-2C shown)

Power I/O Switch

USB

Port

Warning

Light

Touchpad

Control

Touchpad

Display

Cooling Fan

Crumb

Tray

Toast Chute

Product Sensors

Preheating 10:00

1 Bun

2 Toast

3 Hash Brown 4 Product 4 5 Product 5

X Lighter

1 Bun

2 Toast

3 Hash Brown 4

Product 4

Product 5

Cooling fans on. Leave plugged in.

Power Save

Caution Hot

OPERATION

English

Operating the Toaster

Startup

1. Make sure the toaster is plugged into a properly grounded electrical outlet of the correct voltage, size and plug configuration. See the SPECIFICATIONS section for details.

2. Move the power I/O switch located on the back of the toaster to the “I” (on) position.

• Graphics and software

version information will appear on the display.

3. Wait 10 seconds to allow the toaster to run internal diagnostics.

Model ITQ-1000-1C

4. Touch and hold the key on the touchpad control for three seconds to activate the toaster.

• “Preheating” will show on

the touchpad display, and the heating elements inside the toaster will energize.

• The preheating cycle lasts approximately 5–10 minutes.

When the preheating cycle is complete, the available menu items will appear on the touchpad display.

5. Touch the appropriate program key (keys 1–5) on the touchpad control for the desired conveyor and menu item.

• The elements and

conveyor belt will adjust settings to the selected menu item.

6. Place food product between the product sensors on the conveyor belt.

• The product sensors detect the presence of the food

product.

• For menu items that include two-directional or custom

conveyor belt movement, the sensors signal the toaster to begin the toasting sequence.

• Change the toasting shade

of the food product any time by touching either the

or keys up to five

times.

7. Change the selected menu item at any time by touching the desired program key on the touchpad control.

NOTE: If the Warning light comes on, the unit may be overheating

due to fan failure/blockage. Turn off and unplug the unit. Refer to the “Cleaning the Fan Filters” procedure in the MAINTENANCE section of this manual. If the unit does not function properly after cleaning the fan filters, contact an Authorized Service Agent or Hatco for assistance.

Standby Shutdown

Use standby shutdown to put the toaster in standby during extended periods of non-use.

1. Touch and hold the key on the touchpad control for 3 seconds to shut down operation and put the toaster into standby.

• The heating elements and

conveyor(s) will shut down.

• The cooling fans will run for

20 minutes to cool the unit.

Shutdown

1. Touch and hold the key on the touchpad control for 3 seconds to shut down operation and put the toaster into standby.

2. After the cooling fans stop, move the power I/O switch located on the back of the unit to the “O” (off) position to turn off the toaster. NOTICE: Do not turn off unit while

cooling fans are running. Damage to unit may occur.

Power Save Mode

All ITQ series toasters have a built-in Power Save mode. This feature significantly reduces heat levels and energy consumption when the toaster has not been used for a specified period of time or when activated by the operator.

To start Power Save mode manually during operation:

1. Touch the key.

• The conveyor belt will speed

up temporarily to clear product from toaster.

• “Power Save” will show on

the touchpad display.

To exit Power Save mode:

1. Touch any of the program keys (keys 1–5) or place food product between the product sensors on the conveyor belt. The unit will be ready to toast in approximately two minutes or less (a countdown will appear on the touchpad display).

Form No. ITQM-0116

nglish

Power I/O Switch

Preheating 10:00

OPERATION

Programming Menu Items

Intelligent Toast-Qwik®Conveyor Toasters offer several programmable parameters to create toasting sequences for custom menu items. Use the following information and procedure to program menu items.

Programmable Parameters

Top Heat......Heat output level from top elements. Setting range

is 1–100. 1 = lowest heat/lightest toast. 100 = highest heat/darkest toast.

Bot Heat......Heat output level from bottom elements. Setting

range is 1–100. 1 = lowest heat/lightest toast. 100 = highest heat/darkest toast.

Belt Time ....Total time product is in toasting chamber. Increasing

belt time will slow down conveyor and create darker toast. Decreasing belt time will speed up conveyor and create lighter toast.

Belt Dir. ......Forward—Conveyor belt moves forward

continuously (standard toaster operation). In and Out—Conveyor belt moves product into

toasting chamber, pauses for programmed Belt Time, then reverses and moves product out of the toasting chamber back onto the feed platform.

In and In—Conveyor belt moves product into toasting chamber, pauses for programmed Belt Time, then continues forward and moves product out of the toasting chamber to the discharge toast chute.

Length ........Length of the product to be toasted (measured

parallel to the conveyor).

Name ..........Edit product names.

For single conveyor units: While editing product name, use the “1” program key to move cursor left and the “6” program key to move cursor right. Touch the “8” program key to return name to factory default name.

For dual conveyor units: While editing product name, use the left-side “1” program key to move cursor left and the right side “1” program key to move cursor right. Touch the right-side “3” program key to return name to factory default name.

Programming a Parameter

1. Make sure the toaster is plugged into a properly grounded electrical receptacle of the correct voltage, size, and plug configuration.

2. Move the power I/O switch located on the back of the toaster to the “I” (on) position.

• Graphics and software version information will appear on the display.

3. Touch and hold the key on the touchpad control for three seconds to activate the toaster.

• The preheating cycle lasts approximately 5–10 minutes. When the preheating cycle is complete, the available menu items will appear on the touchpad display.

4. Touch and hold the desired program key for three seconds.

• A password prompt will appear: For single conveyor units, touch the “6” program key for

the password, and touch the “5” program key to accept. For dual conveyor units, touch the right-side “1” program

key for the password, and touch the left-side “5” program key to accept.

• The Programming menu will appear on the display showing a list of programmable parameters.

5. Use the left-side keys to scroll through and highlight/select the desired parameter. Refer to “Programmable Parameters” in this section for a description of each available parameter.

6. With the parameter highlighted, use the right-side keys to change the parameter.

7. Continue to use the left side keys to scroll through and highlight/select other desired parameters, followed by the right-side keys to change the setting of the selected parameter.

8. When all desired parameters have been programmed:

• For single conveyor units: Touch the “5” program key to save the changes; Touch the “10” program key to cancel all changes.

• For dual conveyor units: Touch the left-side “5” program key to save the changes; Touch the right-side “5” program key to cancel all changes.

NOTE: After programming a menu item on a dual conveyor

toaster, the menu item will be the same program key number with the same parameters for both conveyors.

Form No. ITQM-0116

OPERATION

1 Bun 2 Toast 3 H. Brown 4 Product4 5 Product5

Program

Keys 1–5

Touchpad Control

for single

conveyor unit.

Touchpad Display

Using the Systems Menu

The Systems menu consists of a list of toaster configuration and service functions. Most of these functions are for service technician or factory use only.

Systems Menu Functions

Toaster options ........Standby heat—Heat output level

Service info...............Displays all errors codes that have

Operation statistics..Displays operational information about

LCD options..............Adjusts screen resolution. Service

Software Update.......Updates toaster software/custom menu

Factory calibration...Used for factory adjustments.

Test mode .................Used for troubleshooting. Service

Changing Toaster Options

1. Perform steps 1–4 of the “Startup” procedure listed previously in this section.

2. Touch and hold the POWER SAVE key for three seconds (this can be done during the preheating cycle).

• The Systems menu will appear on the display.

3. Use the left-side keys to scroll to Toaster options, and touch the left-side “5” program key to select.

• A password prompt will appear:

• The toaster options “Standby heat”, “Standby time”, and

NOTE: Dual conveyor units will show toaster options for each

4. Use the left-side keys to scroll through and highlight/select the desired toaster option.

5. With the option highlighted, use the right-side keys to change the parameter.

6. Continue to use the left side keys to scroll through and highlight/select other desired options, followed by the right-side keys to change the parameter.

(percentage) of the elements during Power Save mode.

Standby time—Length of time (minutes) the toaster can be idle before Power Save mode starts automatically.

Staging mode—YES = Toaster performs a single toasting sequence, then stops until a new toasting sequence is started manually. NO = Conveyor moves forward continuously. Operator use,

see procedure.

occurred. Service technician use only.

toaster such as “on” time, element use, motor use, etc. Service technician use

only.

technician use only.

items in conjuction with a USB flash drive. Operator use, see procedure.

Factory/Service technician use only.

technician use only.

For single conveyor units, touch the “6” program key for the password, and touch the “5” program key to accept.

For dual conveyor units, touch the right-side “1” program key for the password, and touch the left-side “5” program key to accept.

“Staging mode” will appear on the display.

conveyor designated by “L” (left) and “R” (right).

English

Touchpad Control and Display (ITQ-1000-1C shown)

7. When all desired options have been updated:

• For single conveyor units: Touch the “5” program key to save the changes; Touch the “10” program key to cancel all changes.

• For dual conveyor units: Touch the left-side “5” program key to save the changes; Touch the right-side “5” program key to cancel all changes.

Updating Software

1. Perform steps 1–4 of the “Startup” procedure listed previously in this section.

2. Touch and hold the POWER SAVE key for three seconds (this can be done during the preheating cycle).

• The Systems menu will appear on the display.

3. Use the left-side keys to scroll to Software Update, and touch the left-side “5” program key to select.

• A password prompt will appear: For single conveyor units, touch the “6” program key for

the password, and touch the “5” program key to accept. For dual conveyor units, touch the right-side “1” program

key for the password, and touch the left-side “5” program key to accept.

4. Insert the designated USB flash drive into the USB port located above the touchpad control.

5. Touch the left-side “5” program key to start the software update.

• The software update will begin and last approximately

20 seconds. NOTICE: Do not remove the flash drive

or turn off the toaster during a software update.

• When the display returns to the main startup screen

showing the company logo and software version information, the update is complete. It is now safe to remove the flash drive.

Form No. ITQM-0116

nglish

WARNING

NOTICE

CAUTION

Sensor ReflectorsSensor Reflectors

Product Sensor

Covers

MAINTENANCE

General

Hatco Intelligent Toast-Qwik®Conveyor Toasters are designed for maximum durability and performance with minimum maintenance.

ELECTRIC SHOCK HAZARD:

• Put unit in standby, allow to cool, turn OFF power switch, and unplug power cord before performing cleaning, adjustments, maintenance, or attempting to clear a jam.

• DO NOT submerge or saturate with water. Unit is not waterproof. Do not operate if unit has been submerged or saturated with water.

• Do not steam clean or use excessive water on unit.

• This unit is not “jet-proof” construction. Do not use jetclean spray to clean this unit.

• Do not clean unit when it is energized or hot.

• Do not allow liquids to spill into unit.

• This unit must be serviced by qualified personnel only. Service by unqualified personnel may lead to electric shock or burn.

ELECTRIC SHOCK HAZARD: Use only Genuine Hatco Replacement Parts when service is required. Failure to use Genuine Hatco Replacement Parts will void all warranties and may subject operators of the equipment to hazardous electrical voltage, resulting in electrical shock or burn. Genuine Hatco Replacement Parts are specified to operate safely in the environments in which they are used. Some aftermarket or generic replacement parts do not have the characteristics that will allow them to operate safely in Hatco equipment.

1. Perform the “Daily Shutdown” procedure in the OPERATION section, and unplug the power cord.

2. Remove and empty the crumb tray(s), toast chute slide (ITQ-1750-2C only), and the toast chute.

a. Wash the crumb tray(s), toast chute slide, and toast

chute with warm water and a mild detergent. Rinse with water.

b. Allow the crumb tray(s), toast chute slide, and toast

chute to air dry.

BURN HAZARD: Do not remove crumb tray for cleaning until toaster is cool.

3. Wipe the exterior surfaces of the toaster with a nonabrasive, damp cloth.

• Stubborn stains may be removed with a good stainless steel cleaner or a non-abrasive cleaner. Hard to reach areas should be cleaned with a small brush and mild soap.

4. Clean/polish the product sensor covers and sensor reflectors using a mild degreaser and a soft, non-abrasive cloth. NOTICE: Do not clean sensor covers or reflectors

with abrasive pads or cleaners.

NOTE: Sensor reflectors are present on dual conveyor units only.

Daily Cleaning

To preserve the finish of the toaster, it is recommended that the metal surfaces be cleaned daily.

Submerging or saturating unit with water will damage the unit and void unit warranty.

Use non-abrasive cleaners and cloths only. Abrasive cleaners and cloths could scratch finish of unit, marring its appearance and making it susceptible to soil accumulation.

Clean unit daily to avoid malfunctions and maintain sanitary operation.

Form No. ITQM-0116

Product Sensors and Sensor Reflectors (ITQ-1750-2C shown)

5. Reinstall the crumb tray(s) and toast chute. Refer to the INSTALLATION section for details.

6. For ITQ-1750-2C models, install the toast chute slide onto the toast chute.

MAINTENANCE

WARNING

Filter

Handle

Filter

Housing

Filter Support

Conveyor

removed

for clarity.

Element

Reflector

(under

element)

Crumb Tray

English

Cleaning the Fan Filters

Two cooling fan filters are located on the bottom of the unit. These filters should be checked/cleaned monthly and anytime “Clean Fan Filters” appears on the touchpad control display. Use the following procedure to clean the filters.

1. Perform the “Shutdown” procedure in the OPERATION section, and unplug the power cord.

2. Remove the toast chute.

3. Using the filter handle, slide the filter out of each filter housing toward the inside of the unit.

NOTE: The filter can be slid out of the filter housing toward the

inside of the toaster only.

4. Rinse the filters using hot water. Allow the filters to dry completely.

5. Slide the filters back into the filter housings. Make sure each filter slides above the filter supports on each side of the housings.

6. Reinstall the toast chute.

Cleaning the Bottom Element Reflector

The bottom element reflector inside the toasting chamber has slots that allow bread crumbs to drop through to the crumb tray. Over an extended period of use, bread crumbs may build up on the reflector and not drop through onto the tray.

1. Perform the “Shutdown” procedure in the OPERATION section, and unplug the power cord.

2. Wipe the crumbs onto the crumb tray using a bristle brush.

• To wipe the reflector, place the bristle brush through the

conveyor belt and wipe to each side.

3. Perform the “Daily Cleaning” procedure in this section.

Removing/Installing the Filters

TROUBLESHOOTING GUIDE

This unit must be serviced by qualified personnel only. Service by unqualified personnel may lead to electric shock or burn.

Cleaning the Bottom Element Reflector

Cleaning the Touchpad Control

Dirt and grease will build up on the touchpad control over an extended period of use. Use the following procedure to clean the touchpad and maintain performance.

1. Perform the “Shutdown” procedure in the OPERATION section, and unplug the power cord.

2. Spray a mild degreaser onto a soft, damp non-abrasive cloth, and wipe the entire touchpad until clean. Repeat, if necessary.

3. Allow the touchpad to dry completely.

4. Wipe away any hazy residue that remains on the touchpad using a clean, dry non-abrasive cloth.

ELECTRIC SHOCK HAZARD: Put unit in standby, allow to cool, turn OFF power switch, and unplug power cord before performing cleaning, adjustments, maintenance, or attempting to clear a jam.

Form No. ITQM-0116

nglish

Symptom Probable Cause Corrective Action

Toast too light. Wrong program key/menu item selected on

Toast too dark. Wrong program key/menu item selected on

Unit toasts on one side only. Wrong program key/menu item selected on

Toaster trips the circuit breaker or GFCI.

touchpad control.

Heating element defective. Visually check the heating element inside the toaster during

Circuit breaker is not sized properly for the toaster.

Wiring fault inside toaster. Contact Authorized Service Agent or Hatco for assistance.

TROUBLESHOOTING GUIDE

Select the correct program key/menu item for desired toasting results.

operation. The heating element should glow red. If the element does not glow, Contact Authorized Service Agent or Hatco for assistance.

Check circuit breaker for proper sizing.

Conveyor doesn’t move. Bread slices or buns jammed in conveyor

track.

ITQ Error Message Guide

Error Message Troubleshooting

Top Right Element Is Out Bottom Right Element Is

Out Top Left Element Is Out Bottom Left Element Is Out

Fan Is Stopped Check fan for physical blockage that would prevent fan

Clean Fan Filters Check for fan filter blockage—make sure unit is on legs

Low AC Check incoming voltage (should be 208 or 240 VAC).

Current Sensor Stuck Verify elements are not energized and heating when unit

No Current Sensor Verify proper wiring. Check current sensor connection to

Touch Panel Error Update software—download from Hatco website to USB

Stuck Key Check touchpad for grease and dirt buildup. Peform

Check Sensor Verify sensors and reflectors are clean. Verify proper

Verify all wire connections on relay and element. Check resistance across failing heating element.

from turning. Verify voltage to fan and proper wiring to control board.

and filter area is clear. Perform “Cleaning the Fan Filters” procedure.

Check transformer connection to board. Verify element wiring.

is off. If elements are energized, verify the operation and wiring of the solid state relay.

board.

drive. Follow procedure in OPERATION section of manual.

“Cleaning the Touchpad Control” procedure.

wiring to control board.

Shut down unit, wait for unit to cool, unplug power cord, and remove bread product that is jamming the conveyor.

Corrective Action

(if Troubleshooting fails to fix)

Replace heating element.

Replace cooling fan.

Replace fan filters.

Replace electronic touchpad control, current sensor, and transformer (Electronic Touchpad Control Kit).

Replace product sensors, sensor covers, and sensor blocks (Product Sensor Kit).

Troubleshooting Questions?

If you continue to have problems resolving an issue, please contact the nearest Authorized Hatco Service Agency or Hatco for assistance. To locate the nearest Service Agency, log onto the Hatco website at www.hatcocorp.com and click on

Find Service Agent, or contact the Hatco Parts and Service Team at: Telephone: 800-558-0607 or 414-671-6350

e-mail: partsandservice@hatcocorp.com Fax: 800-690-2966 or 414-671-3976

Form No. ITQM-0116

OPTIONS AND ACCESSORIES

Food Paddle

A food paddle is available for use when toasting/cooking food product during “In and Out” mode.

English

ITQ1C-PAD ............(1) Food Paddle, 9" Wide (229 mm),

ITQ-1C Models

ITQ2C-PAD ............(1) Food Paddle, 5" Wide (127 mm),

ITQ-2C Models

LIMITED WARRANTY

1. PRODUCT WARRANTY

Hatco warrants the products that it manufactures (the “Products”) to be free from defects in materials and workmanship, under normal use and service, for a period of one (1) year from the date of purchase when installed and maintained in accordance with Hatco’s written instructions or 18 months from the date of shipment from Hatco. Buyer must establish the Product’s purchase date by registering the Product with Hatco or by other means satisfactory to Hatco in its sole discretion.

Hatco warrants the following Product components to be free from defects in materials and workmanship from the date of purchase (subject to the foregoing conditions) for the period(s) of time and on the conditions listed below:

a) One (1) Year Parts and Labor PLUS One (1) Additional

Year Parts-Only Warranty:

Conveyor Toaster Elements (metal sheathed) Drawer Warmer Elements (metal sheathed) Drawer Warmer Drawer Rollers and Slides Strip Heater Elements (metal sheathed) Display Warmer Elements (metal sheathed air heating) Holding Cabinet Elements (metal sheathed air heating) Heated Well Elements — HW and HWB Series

(metal sheathed)

b) One (1) Year Parts and Labor PLUS Four (4) Years

Parts-Only Warranty:

3CS and FR Tanks

c) One (1) Year Parts and Labor PLUS Nine (9) Years

Parts-Only Warranty on:

Electric Booster Heater Tanks Gas Booster Heater Tanks

d) Ninety (90) Day Parts-Only Warranty:

Replacement Parts

THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ANY OTHER WARRANTY, EXPRESSED OR IMPLIED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE OR PATENT OR OTHER INTELLECTUAL PROPERTY RIGHT INFRINGEMENT. Without limiting the generality of the foregoing, SUCH WARRANTIES DO NOT COVER: Coated incandescent light bulbs, fluorescent lights, heat lamp bulbs, coated halogen light bulbs, halogen heat lamp bulbs, xenon light bulbs, LED light tubes, glass components, and fuses; Product failure in booster tank, fin tube heat exchanger, or other water heating equipment caused by liming, sediment buildup, chemical attack, or freezing; or Product misuse, tampering or misapplication, improper installation, or application of improper voltage.

2. LIMITATION OF REMEDIES AND DAMAGES

Hatco’s liability and Buyer’s exclusive remedy hereunder will be limited solely, at Hatco’s option, to repair or replacement using new or refurbished parts or Product by Hatco or a Hatcoauthorized service agency (other than where Buyer is located outside of the United States, Canada, United Kingdom, or Australia, in which case Hatco’s liability and Buyer’s exclusive remedy hereunder will be limited solely to replacement of part under warranty) with respect to any claim made within the applicable warranty period referred to above. Hatco reserves the right to accept or reject any such claim in whole or in part. In the context of this Limited Warranty, “refurbished” means a part or Product that has been returned to its original specifications by Hatco or a Hatco-authorized service agency. Hatco will not accept the return of any Product without prior written approval from Hatco, and all such approved returns shall be made at Buyer’s sole expense. HATCO WILL NOT BE LIABLE, UNDER ANY CIRCUMSTANCES, FOR CONSEQUENTIAL OR INCIDENTAL DAMAGES, INCLUDING BUT NOT LIMITED TO LABOR COSTS OR LOST PROFITS RESULTING FROM THE USE OF OR INABILITY TO USE THE PRODUCTS OR FROM THE PRODUCTS BEING INCORPORATED IN OR BECOMING A COMPONENT OF ANY OTHER PRODUCT OR GOODS.

Form No. ITQM-0116

Français

ATTENTION

AVIS

AVERTISSEMENT

Service d'assistance et de pièces de rechange disponible 7j/7, 24h/24 aux États-Unis et au Canada en composant le 800-558-0607.

SOMMAIRE

Informations Importantes pour le Propriétaire ................15

Introduction.........................................................................15

Consignes de Sécurité Importantes..................................16

Description du Modèle .......................................................17

Désignation du Modèle ......................................................17

Caractéristiques Techniques.............................................18

Configuration des fiches ....................................................18

Tableau des valeurs nominales électriques .......................18

Dimensions ........................................................................18

Installation...........................................................................19

Généralités.........................................................................19

Mode d'emploi.....................................................................20

Généralités.........................................................................20

Commande à pavé tactile ..................................................20

Fonctionnement du grille-pain ...........................................21

INFORMATIONS IMPORTANTES POUR LE PROPRIÉTAIRE

Notez le numéro de modèle, le numéro de série, la tension et la date d'achat de l'appareil dans les espaces ci-dessous (étiquette des caractéristiques du produit située à l'arrière de l'appareil). Veuillez avoir cette information à portée de la main si vous appelez Hatco pour assistance.

Modèle No. ______________________________________

Numéro de série __________________________________

Voltage __________________________________________

Date d’achat ______________________________________

Mode économie d'énergie .................................................22

Programmation des rubriques de men ..............................22

Utilisation du menu Systèmes ...........................................24

Maintenance ........................................................................25

Généralités.........................................................................25

Nettoyage quotidien...........................................................25

Nettoyage du réflecteur d'élément inférieur.......................26

Nettoyage des filtres du ventilateur ...................................26

Nettoyage du pavé tactile ..................................................26

Guide de Dépannage ..........................................................27

Guide des messages d'erreur de l'ITQ ..............................28

Options et Accessoires......................................................28

Garantie Limitée..................................................................29

Autorisés Distributeurs de Pièces ........Couverture Arrière

Horaires ouvrables: 7h00 à 17h00

Heure du Centre des États-Unis (CST) (Horaires d’été : juin à septembre— 7h00 à 17h00 CST du lundi au jeudi 7h00 à 16h00 CST le vendredi)

Téléphone: 800-558-0607; 414-671-6350

Courriel: partsandservice@hatcocorp.com

Télécopieur: 800-690-2966 (Pièces et Service après-vente)

414-671-3976 (Internationale)

Enregistrez votre appareil!

Remplissez la garantie en ligne pour éviter les retards pour faire jouer la garantie. Accédez au site Web Hatco www.hatcocorp.com, sélectionnez le menu déroulant Parts & Service, puis cliquez sur Warranty Registration.

Les grille-pain intelligents à convoyeur Toast-Qwik®de Hatco avec la technologie Spot-On™ ont été spécialement conçus pour automatiser, accélérer et améliorer le processus de cuisson du pain. La technologie Spot-On™ sent quand le produit est placé sur le convoyeur et active l'appareil. Le produit traverse ensuite une chambre chauffée et est grillé rapidement et minutieusement. Une vitesse du convoyeur et une température de chambre préprogrammés produisent la couleur de cuisson souhaitée pour le produit grillé.

Les grille-pain de Hatco répondent à des normes de qualité conformes aux exigences du secteur de la restauration et offrent des performances optimales pendant des années. Les éléments métalliques chauffants tubulaires sont garantis deux ans contre toute rupture et panne électrique.

Les grille-pain intelligents Toast-Qwik de Hatco sont issus d'une recherche étendue et de nombreux essais sur le terrain. Les matériaux utilisés ont été sélectionnés pour une durabilité maximale, une apparence attractive et des performances optimales. Chaque appareil est soigneusement inspecté et testé avant expédition.

Des renseignements supplémentaires sont disponibles sur notre site Web à www.hatcocorp.com.

INTRODUCTION

Ce manuel fournit les instructions relatives à l'installation, à la sécurité et au fonctionnement des grille-pain intelligents à convoyeur Toast-Qwik. Hatco vous recommande de lire l’ensemble des instructions d’installation, de sécurité et de fonctionnement contenues dans ce manuel avant d’installer et d’utiliser l'appareil.

Les consignes de sécurité qui apparaissent dans ce manuel sont identifiées par les mots indicateurs suivants :

AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée, peut provoquer la mort ou des blessures graves.

ATTENTION indique une situation dangereuse qui, si elle n’est pas évitée, peut provoquer des blessures légères ou moyennes.

Formulaire n° ITQM-0116

AVIS est utilisé pour des questions sans rapport avec des blessures corporelles.

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

ATTENTION

AVIS

AVERTISSEMENT

Lisez l'information de securite importante suivante avant d'utiliser cet équipement pour éviter des dommages ou la mort sérieux et pour éviter d'endommager l'équipement ou la propriété.

Français

DANGER DE DÉCHARGE ÉLECTRIQUE :

• Brancher l’appareil sur une prise de courant avec terre de tension, de format et de configuration des broches corrects. Si la fiche et la prise ne se correspondent pas, s’adresser à un électricien qualifié pour déterminer et installer une prise de courant de format et de tension corrects.

• Mettez l'appareil en veille, laissez-le refroidir, mettez l'interrupteur marche-arrêt en position OFF et débranchez la prise électrique avant de procéder au nettoyage, aux réglages, à l'entretien ou avant de tenter d'enlever le pain coincé dans l'appareil.

• L’appareil n’est pas à l’épreuve des intempéries. Placez l'unité à l'intérieur d'un local dont la température ambiante se situe entre 21°C (70 °F) et 38°C (100°F).

• NE PAS immerger l’appareil ni le saturer d’eau. L’appareil n’est pas étanche à l’eau. Ne pas le faire fonctionner s’il a été immergé ou saturé d’eau.

• Ne pas nettoyer à la vapeur ni utiliser trop d’eau sur l’appareil.

• Cet appareil n’est pas étanche aux jets. Ne pas utiliser de jet sous pression pour nettoyer l’appareil.

• Ne pas nettoyer l’appareil lorsqu’il est sous tension.

• Ne renversez pas de liquides dans l'appareil.

• Ne tirez pas l'unité par le cordon d'alimentation.

• Interrompez l'utilisation de l'unité si le cordon d'alimentation est effiloché ou usé.

• N'essayez jamais de réparer ou de remplacer un cordon d'alimentation. Celui-ci devra être remplacé par Hatco, un agent de service agréé par Hatco ou une personne possédant des qualifications similaires.

• N'insérez jamais un couteau, une fourchette ou un objet similaire dans la chambre de grillage.

• Cet appareil doit uniquement être réparé par un personnel qualifié. Toute réparation par un personnel non qualifié peut entraîner une électrocution et des brûlures.

• Pour les réparations, utiliser exclusivement des pièces de rechange Hatco d’origine. Utilisez des pièces détachées Hatco authentiques sous peine d'annuler toutes les garanties et d'exposer l’utilisateur à des tensions électriques dangereuses pouvant entraîner une électrocution ou des brûlures. Les pièces de rechange Hatco d’origine sont conçues pour fonctionner sans danger dans les environnements dans lesquels elles sont utilisées. Certaines pièces de rechange génériques ou de second marché ne présentent pas les caractéristiques leur permettant de fonctionner sans danger dans la matériel Hatco.

RISQUE D'EXPLOSION : Ne conservez pas ou n'utilisez pas d'essence ou d'autres vapeurs ou liquides inflammables à proximité de ces plaques ou de tout autre appareil.

Assurez-vous que tous les opérateurs ont été formés à l'utilisation sûre et correcte de l'appareil.

Cet appareil ne doit pas être utilisé par des enfants ou des personnes avec des capacités physiques, sensorielles ou mentales diminuées. Assurez-vous que les enfants sont bien surveillés et tenez-les à l'écart de l'appareil.

Si le grille-pain surchauffe ou si les ventilateurs de refroidissement à l'intérieur de l'appareil arrêtent de fonctionner, l'interrupteur de sécurité haute température arrêtera le grille-pain. Contacter un agent de service agréé ou Hatco pour obtenir une assistance.

Cet appareil ne contient aucune pièce réparable par l’utilisateur. Si cet appareil doit être réparé, contacter un réparateur Hatco agréé ou le Service après-vente Hatco au 800-558-0607 ou 414-671-6350 ; télécopieur 800-690-2966; télécopieur internationale 414-671-3976.

DANGER D’INCENDIE :

• Laissez un jeu d'au moins 25 mm (1″) sur les côtés et à l'arrière de l'appareil. Laissez un espace minimum de 305 mm (12") à l'avant, mesuré à partir de l'ouverture de la chambre dans le corps du grille-pain. Si ces distances de sécurité ne sont pas respectées, une décoloration ou une combustion peut se produire.

• Ne placez pas le grille-pain sur une étagère ou à moins de 305 mm (12″) du plafond.

• Ne posez rien sur le grille-pain. Ne placez pas le grille-pain à proximité ou en dessous de rideaux ou d'autres matériaux inflammables. Les éléments situés à proximité du grille-pain ou sur celui-ci peuvent prendre feu et entraîner des blessures et/ou endommager le grille-pain.

• En cas d'incendie, débranchez immédiatement le grille-pain . L'appareil pourra alors refroidir et il sera alors plus facile et plus sûr d'éteindre l'incendie.

DANGER DE BRÛLURE :

• Certaines surfaces extérieures de l’appareil deviennent chaudes. Toucher ces zones de l’appareil avec précaution.

• Retirez le bac à miettes pour le laver uniquement lorsque le grille-pain est froid.

Placez l'unité à une hauteur adaptée au comptoir, à un emplacement pratique à utiliser. L'emplacement doit être plan pour éviter que l'unité ou son contenu ne tombe accidentellement, et suffisamment solide pour supporter le poids de l'unité et de son contenu.

Utilisez toujours le grille-pain lorsque le bac à miettes est installé dans l'appareil.

Si le témoin d'avertissement s'allume, l'appareil connaît un dysfonctionnement dû à une défaillance de ventilateur. Arrêtez l'appareil, débranchez-le de sa source d'alimentation et demandez à un technicien qualifié d'effectuer une opération d'entretien.

Ne placez pas l'appareil dans une zone exposée à des températures supérieures à 38°C (100°F) ou soumise à la graisse des grils, des friteuses, etc. Des températures excessives et la graisse risquent d'endommager l'appareil.

Ne placez pas l'appareil dans un endroit où la circulation de l'air est trop forte. Évitez les zones pouvant être soumises à des mouvements d'air ou à des courants d'air actifs (comme à proximité de ventilateurs d'échappement/de hottes d'aspiration, de conduites de climatisation et de portes extérieures).

Ne placez pas le grille-pain dans une zone qui réduit le flux d'air autour de l'avant et de l'arrière de l'appareil.

Ne bloquez pas le débit d'air vers les ventilateurs de refroidissement. Cela peut provoquer des problèmes de fonctionnement et/ou des dégâts à l'appareil.

N'arrêtez pas l'appareil lorsque les ventilateurs de refroidissement fonctionnent. L'appareil risque alors de s'endommager. Mettez l'appareil en veille et laissez-le refroidir pendant 20 minutes avant de l'arrêter.

Utilisez uniquement des nettoyants non abrasifs et des chiffons doux. Les chiffons et nettoyant abrasifs pourraient rayer la finition de l'unité, altérant son apparence et la rendant vulnérable à l'accumulation de saleté.

Cet appareil est réservé à un usage professionnel uniquement — il ne convient PAS à un usage personnel.

Nettoyez l'unité quotidiennement pour éviter les dysfonctionnements et assurer un fonctionnement sain.

Formulaire n° ITQM-0116

Français

I T Q - X X X X - X C

Grille-pain intelligent

à convoyeur Toast-Qwik

Numéro de modèle

1C = Convoyeur unique 2C = Convoyeur double

Port USB

Témoin

Commande à

pavé tactile

Écran du

pavé tactile

Écran du

pavé tactile

Glissière pour récupérer

le pain grillé

Bac à miettes

Capteurs de produit

Lame de la glissière

des pains grillés

Ventilateur de

refroidissement

Port USB

Témoin

Commande à

pavé tactile

Écran du

pavé tactile

Glissière pour

récupérer

le pain grillé

Bac à miettes

Capteurs de produit

Ventilateur de

refroidissement

DESCRIPTION DU MODÈLE

Tous les Modèles

Les grille-pain intelligents à convoyeur Toast-Qwik® sont rapides, fiables et très polyvalents. Les éléments de chauffage inférieurs et supérieurs commandés individuellement, les courroies de convoyeur à deux directions et plusieurs vitesses, et les capteurs de produit optiques permettent de produire une grande variété d'éléments de menu. Les grille-pain à convoyeur Intelligent Toast-Qwik comprennent une commande à pavé tactile programmable avec un affichage, un port USB, une glissière pour récupérer le pain grillé, un bac à miettes amovible, des pieds réglables de 25 mm (1") et un cordon d'alimentation de 1 829 mm (6′) avec prise monté en usine.

Mode économie d'énergie

Les grille-pain intelligents à convoyeur Toast-Qwik sont équipés d'un mode économie d'énergie qui permet de réduire les niveaux de chaleur à un pourcentage spécifié de la puissance totale. Le grille-pain passe automatiquement en mode économie énergie après une période spécifiée d'inactivité ou lorsque la touche POWERSAVE (économie d'énergie) de la commande à pavé tactile est enfoncée. La puissance totale peut être restaurée dans un délai de 1 à 2 minutes en plaçant un produit de panification entre les capteurs de produit sur la courroie du convoyeur ou en touchant n'importe quelle touche de programmation (touches 1 à 5).

Système ColorGuard

Le grille-pain intelligent à convoyeur Toast-Qwik utilise un système de détection ColorGuard breveté. Ce système surveille et règle automatiquement la vitesse du convoyeur et la température de la chambre pendant des périodes de grande utilisation pour préserver l'uniformité de la couleur du pain grillé.

Modèle ITQ-1000-1C

Le modèle ITQ-1000-1C est un grille-pain à un convoyeur capable de griller du pain jusqu'à une épaisseur de 44 mm (1-3/4").

Modèle ITQ-1000-1C

Modèle ITQ-1750-2C

Le modèle ITQ-1750-2C est un grille-pain à deux convoyeurs capable de griller du pain jusqu'à une épaisseur de 54 mm (2-1/8"). Chaque convoyeur de ce modèle peut être commandé séparément.

Formulaire n° ITQM-0116

Modèle ITQ-1750-2C

DÉSIGNATION DU MODÈLE

CARACTÉRISTIQUES TECHNIQUES

AVERTISSEMENT

NEMA 6-30P

NEMA L6-30P

Vue de face

Vue du dessus

Vue de côté

G F

Étiquette des

caractéristiques

du produit

Illustration du modèle ITQ-1000-1C.

Français

Configuration des fiches

Les appareils sont fournis par l'usine avec un cordon et une prise électriques. Les fiches fournies correspondent à leur application.

DANGER DE DÉCHARGE ÉLECTRIQUE: Brancher l’appareil sur une prise de courant avec terre de tension, de format et de configuration des broches corrects. Si la fiche et la prise ne se correspondent pas, s’adresser à un électricien qualifié pour déterminer et installer une prise de courant de format et de tension corrects.

NOTA: Prise non fournie par Hatco.

Configuration des fiches

Tableau des valeurs nominales électriques

Modéle Tension Hertz Intensité Amps Configuration de Fiches Poids de l'appareil*

ITQ-10001-C 208–240 † 60 3230–4300 15.5–17.9 NEMA 6-30P, NEMA L6-30P 89 lbs. (40 kg)

ITQ-1750-2C 208 60 4960 23.8 NEMA 6-30P, NEMA L6-30P 106 lbs. (48 kg)

240 60 4960 20.7 NEMA 6-30P, NEMA L6-30P 106 lbs. (48 kg)

* Le poids d'embarquement comprend le matériel d'emballage. † L'appareil est conçu pour fonctionner à des tensions d'alimentation comprises entre 208 et 240 volts.

Dimensions

Modéle

ITQ-1000-1C

ITQ-1750-2C

Largeur

(A)

448 mm (17-5/8″)

508 mm

(20″)

Profondeur

(B)

727 mm (28-5/8″)

728 mm

(28-11/16″)

Hauteur

(C)

457 mm

(18″)

420 mm

(16-9/16″)

Empattement

Largeur

(D)

349 mm (13-3/4″)

412 mm (16-1/4″)

Empattement

Profondeur

(E)

450 mm

(17-3/4″)

450 mm

(17-3/4″)

Largeur de la

plateforme

(F)

349 mm

(13-3/4″)

410 mm

(16-1/8″)

Largeur du

convoyeur

(G)

240 mm

(9-7/16″)

139 mm

(5-7/16″)

d'ouverture

Hauteur

(H)

51 mm

(2″)

57 mm

(2-1/4")

Formulaire n° ITQM-0116

Français

AVERTISSEMENT

ATTENTION

NOTICE

Bac à miettes

Barre inférieure

de support

de convoyeur

Barre inférieure

de support

de convoyeur

INSTALLATION

Généralités

Le grille-pain intelligent à convoyeur Toast-Qwik®de Hatco est expédié avec tous les composants pré-assemblés. Veillez à ne pas endommager l'unité ou ses composants lors du déballage du carton d'expédition.

DANGER DE DÉCHARGE ÉLECTRIQUE: L’appareil n’est pas à l’épreuve des intempéries. Placez l'unité à l'intérieur d'un local dont la température ambiante se situe entre 21°C (70°F) et 38°C (100°F).

RISQUE D'EXPLOSION : Ne conservez pas ou n'utilisez pas d'essence ou d'autres vapeurs ou liquides inflammables à proximité de ces plaques ou de tout autre appareil.

DANGER D’INCENDIE :

• Ne placez pas le grille-pain sur une étagère ou à moins de 305 mm (12″) du plafond.

• Ne posez rien sur le grille-pain. Ne placez pas le grillepain à proximité ou en dessous de rideaux ou d'autres matériaux inflammables. Les éléments situés à proximité du grille-pain ou sur celui-ci peuvent prendre feu et entraîner des blessures et/ou endommager le grille-pain.

1. Sortir l’appareil de sa boite.

NOTA: Pour éviter des retards dans l'obtention de la

couverture de la garantie, complétez l'enregistrement en ligne de votre garantie. Lisez la section

INFORMATIONS IMPORTANTES POUR LE PROPRIETAIRE pour plus de détails.

2. Retirez le ruban et l'emballage de protection de toutes les

surfaces de l'appareil.

3. Placez l'unité à l'emplacement souhaité.

• Assurez-vous que l'appareil est installé dans un endroit dont la température de l'air ambiant ne dépassera pas les 38°C (100°F) et où il ne sera pas exposé à une humidité excessive ou à un air chargé en graisse. Évitez les zones pouvant être soumises à des mouvements d'air ou à des courants d'air actifs (comme à proximité de ventilateurs d'échappement/de hottes d'aspiration, de conduites de climatisation et de portes extérieures).

• Assurez-vous que l'unité est placée à une hauteur appropriée dans une zone facilitant son utilisation.

• Veillez à ce que le comptoir soit plat et assez résistant pour supporter le poids de l'unité et des produits alimentaires.

• Veuillez vous assurer que tous les pieds en-dessous de l'appareil sont fermement positionnés sur le comptoir. Une profondeur d'étagère minimale de 559 mm (22″) est nécessaire pour l'appareil.

4. Si nécessaire, mettez l'unité à niveau en tournant les pieds de mise à niveau sur chaque patte.

5. Installez le ou les tiroirs ramasse-miettes , si nécessaire. a. Positionnez le bac à miettes directement sous la

courroie du convoyeur et au-dessus de la barre inférieure de support de convoyeur à l'avant du grillepain.

b. Faites coulisser le bac à miettes dans le grille-pain

jusqu'à ce qu'il s'arrête.

Ne bloquez pas le débit d'air vers les ventilateurs de refroidissement. Cela peut provoquer des problèmes de fonctionnement et/ou des dégâts à l'appareil.

Formulaire n° ITQM-0116

Installation d'un bac à miettes (illustration de l'ITQ-1750-2C)

continué...

INSTALLATION

AVERTISSEMENT

ATTENTION

L1 Bun L2 Toast L3 H. Brown L4 Product4 L5 Product5

R1 Bun R2 Toast R3 H. Brown R4 Product4 R5 Product5

Écran du pavé tactile

Touches

du convoyeur

de gauche

Touches

du convoyeur

de droite

Commande à pavé

tactile de l'appareil

à deux convoyeurs.

Encoche

(positionnez

derrière

l'ergot)

Encoche

ITQ-1750-2C Glissière

pour récupérer

le pain grillé

Paroi arrière

du grille-pain.

Ergot

ITQ-1000-1C Glissière

pour récupérer

le pain grillé

6. Installez la glissière pour récupérer le pain grillé si nécessaire. Il y a deux styles de glissière pour récupérer le pain grillé (consultez les illustrations pour plus de détails).

a. Faites coulisser le côté long/incliné de la glissière pour

récupérer le pain grillé à partir de l'avant de l'appareil.

b. Lorsque la glissière pour récupérer le pain grillé

approche de l'arrière du grille-pain, alignez les encoches de chaque côté de la glissière avec les ergots situés à l'intérieur du grille-pain. Veillez à ce que le côté long/incliné de la glissière pour récupérer le pain grillé repose contre la paroi arrière du grille-pain.

7. Pour les modèles ITQ-1750-2C, installez la lame de la glissière des pains grillés par-dessus la glissière.

8. Branchez l'appareil sur une prise de courant reliée à la terre de voltage, de taille et de configuration de fiche corrects . Consultez la section CARACTÉRISTIQUES pour obtenir plus de détails.

MODE D'EMPLOI

Français

Installation de la glissière pour récupérer le pain grillé

Généralités

Le grille-pain intelligent à convoyeur Toast-Qwik est conçu pour offrir facilité d'utilisation et polyvalence. Utilisez les informations et les procédures suivantes pour faire fonctionner le grille-pain.

Lire tous les messages de sécurité de la section Consignes de sécurité importantes avant d’utiliser ce matériel.

DANGER DE BRÛLURE :

• Certaines surfaces extérieures de l’appareil deviennent chaudes. Toucher ces zones de l’appareil avec précaution.

• Retirez le tiroir ramasse-miettes pour le laver uniquement lorsque le grille-pain est froid.

Utilisez toujours le grille-pain lorsque le bac à miettes est installé dans l'appareil.

Commande à pavé tactile

Les descriptions suivantes concernent les commandes utilisées pour faire fonctionner le grille-pain intelligent à convoyeur ToastQwik. Toutes les commandes se trouvent sur la commande à pavé tactile située à l'avant de l'appareil.

Touches de programmation (touches 1 à 5)

Chaque touche de programmation enregistre les paramètres de grillage pour un élément personnalisé du menu. Le fait d'effleurer l'une des touches de programmation permet de démarrer la séquence de grillage de l'élément du menu correspondant. Pour les grille-pain à deux convoyeurs, les touches de programmation sur le côté gauche du pavé tactile correspondent au convoyeur de gauche tandis que celles qui se situent sur le côté droit du pavé tactile correspondent au convoyeur de droite.

NOTA: La commande à pavé tactile des grille-pain à un

convoyeur du modèle ITQ-1000-1C comportent des touches de programmation marquées de 1 à 10. Seules les touches 1 à 5 sont utilisées pour les éléments de menu personnalisés. Les touches 6 à 10 servent à la programmation des fonctions.

Commande à pavé tactile et écran (illustration de l'ITQ-1750-2C)

Écran du pavé tactile

L'écran affiche l'état actuel du grille-pain ainsi que des informations complémentaires concernant les touches de programmation, la température de la chambre, les messages d'erreur, etc.

Formulaire n° ITQM-0116

Français

Preheating 10:00

1 Bun

2 Toast

3 Hash Brown 4 Product 4 5 Product 5

2X Lighter

1 Bun

2 Toast

3 Hash Brown 4 Product 4 5 Product 5

Interrupteur I/O

Touche de mise en veille

La touche de mise en veille ( ) permet d'alterner entre le fonctionnement et la mise en veille du grille-pain. En mode veille, le convoyeur et les éléments sont arrêtés et l'écran du pavé tactile est sombre, mais le grille-pain reste alimenté.

• Lorsque l'appareil est en veille, appuyez sur la touche et maintenez-la enfoncée pendant trois secondes pour activer le grille-pain. Le grille-pain sera prêt à fonctionner environ cinq minutes plus tard.

• Lorsque l'appareil est en mode de fonctionnement, appuyez sur la touche et maintenez-la enfoncée pendant trois secondes pour arrêter le fonctionnement et mettre le grille-pain en veille.

Touche POWER SAVE (Économie d'énergie)

La touche POWERSAVE (Économie d'énergie) permet de mettre le grille-pain en mode économie d'énergie. En mode économie d'énergie, le grille-pain reste activé mais le niveau de chaleur baisse pour atteindre un pourcentage réduit des paramètres de chaleur actuels. Lorsque l'appareil est en mode économie d'énergie et qu'il est redémarré, il convient d'attendre 2 minutes maximum avant que celui-ci ne soit opérationnel.

Touche plus sombre

La touche plus sombre ( ) permet à un élément unique d'être davantage grillé que ce que le réglage de l'élément du menu actuel propose.

Pour utiliser la touche :

a. Placez l'élément sur le convoyeur et appuyez sur la

touche de programmation souhaitée.

b. Appuyez sur la touche . Vous pouvez appuyer cinq fois

maximum sur cette touche pour obtenir une coloration cinq fois plus sombre que celle du réglage de menu actuel.

Touche plus claire

La touche plus claire ( ) permet de griller un seul élément selon une coloration plus claire que celle du réglage de l'élément de menu actuel.

Pour utiliser la touche :

a. Placez l'élément sur le convoyeur et appuyez sur la

touche de programmation souhaitée.

b. Appuyez sur la touche . Vous pouvez appuyer cinq fois

maximum sur cette touche pour obtenir une coloration cinq fois plus claire que celle du réglage de menu actuel.

Touche flèche vers le haut/bas

Les touches flèche vers le haut/bas ( ) permettent de naviguer dans les éléments de menu supplémentaires, le cas échéant. L'écran affichera chaque élément de menu à côté de sa touche de programmation correspondantes (1 à 5).

MODE D'EMPLOI

Fonctionnement du grille-pain

Allumage

1. Veillez à ce que le grille-pain soit branché sur une prise électrique correctement reliée à la masse ayant une tension, une taille et une configuration de prise correctes. Consultez la section CARACTÉRISTIQUES TECHNIQUES pour obtenir plus de détails.

2. Mettez l'interrupteur I/O (marche-arrêt) situé à l'arrière du grille-pain en position « I » (marche).

• Des informations relatives aux graphiques et à la version du logiciel apparaîtront sur l'écran.

3. Attendez 10 secondes afin que le grille-pain puisse exécuter les diagnostics internes.

4. Appuyez sur la touche de la commande à pavé tactile et maintenez-la enfoncée pendant trois secondes pour activer le grille-pain.

• «Preheat» (préchauffage) s'affichera sur l'écran du pavé tactile et les éléments de chauffage du grille-pain seront alors alimentés.

• Le cycle de préchauffage dure environ 5 à 10 minutes. Lorsque le cycle de préchauffage est terminé, les éléments du menu disponibles apparaissent sur l'écran du pavé tactile.

5. Appuyez sur la touche de programmation (touches 1 à

5) appropriée de la commande à pavé tactile pour choisir l'élément de menu et le convoyeur souhaités.

• Les éléments et la courroie du convoyeur régleront les paramètres en fonction de l'élément du menu sélectionné.

6. Placez le produit alimentaire entre les capteurs de produit sur la courroie du convoyeur.

• Les capteurs de produit détectent la présence d'un aliment.

• Pour les éléments du menu qui incluent un mouvement de la courroie du convoyeur bidirectionnel ou personnalisé, les capteurs envoient un signal au grillepain pour que celui-ci démarre la séquence de grillage.

• Modifiez le niveau de coloration de l'aliment à tout moment en appuyant sur la touche ou cinq fois maximum.

7. Modifiez l'élément du menu sélectionné à tout moment en appuyant sur la touche de programmation souhaitée de la commande à pavé tactile.

continué...

Formulaire n° ITQM-0116

MODE D'EMPLOI

Port USB

Témoin

Commande à

pavé tactile

Écran du

pavé tactile

Glissière pour

récupérer

le pain grillé

Bac à miettes

Capteurs de produit

Ventilateur de

refroidissement

Cooling fans on. Leave plugged in.

Power Save

Caution Hot

L1 Bun L2 Toast L3 H. Brown L4 Product4 L5 Product5

R1 Bun R2 Toast R3 H. Brown R4 Product4 R5 Product5

Écran du pavé tactile

Touches

du convoyeur

de gauche

Touches

du convoyeur

de droite

Commande à pavé

tactile de l'appareil

à deux convoyeurs.

Français

NOTA: Si le témoin d'avertissement s'allume, l'appareil est

peut-être en surchauffe en raison d'une défaillance de ventilateur. Arrêtez l'appareil et débranchez-le. Reportez-vous à la procédure « Nettoyage des filtres de ventilateur » décrite dans la section MAINTENANCE de ce manuel. Si l'appareil ne fonctionne pas correctement après avoir nettoyé les filtres de ventilateur, contactez un agent d'entretien agréé ou Hatco pour obtenir une assistance.

Mode économie d'énergie

Tous les grille-pains de la série ITQ sont équipés d'un mode économie d'énergie intégré. Cette fonction permet de réduire considérablement les niveaux de chaleur et la consommation d'énergie lorsque le grille-pain n'est pas utilisé pendant un certain temps ou lorsqu'elle est activée par l'opérateur.

Pour lancer manuellement le mode économie d'énergie pendant que l'appareil fonctionne :

1. Appuyez sur la touche

• La courroie du convoyeur ira provisoirement plus vite afin d'enlever le produit du grille-pain.

• « Power Save » (économie d'énergie) s'affichera sur l'écran du pavé tactile.

Pour quitter le mode économie d'énergie :

1. Appuyez sur l'une des touches de programmation (touches 1 à 5) ou placez l'aliment entre les capteurs de produit sur la courroie du convoyeur. L'appareil sera alors prêt à fonctionner dans les deux minutes qui suivent (un décompte apparaîtra sur l'écran du pavé tactile).

Mise en veille

Utilisez la mise en veille pour mettre le grille-pain en mode veille lorsqu'il n'est pas utilisé de manière prolongée.

1. Appuyez sur la touche de la commande à pavé tactile et maintenez-la enfoncée pendant trois secondes pour arrêter le fonctionnement et mettre le grille-pain en veille.

• Les éléments de chauffage et le convoyeur s'arrêteront.

• Les ventilateurs de refroidissement fonctionneront pendant 20 minutes pour refroidir l'appareil.

Arrêt

1. Appuyez sur la touche de la commande à pavé tactile et maintenez-la enfoncée pendant trois secondes pour arrêter le fonctionnement et mettre le grille-pain en veille.

2. Une fois que les ventilateurs de refroidissement se sont arrêtés, mettez l'interrupteur I/O (marche-arrêt) situé à l'arrière de l'appareil en position « O » (arrêt) pour arrêter le grille-pain. AVIS: N'arrêtez pas l'appareil lorsque les

ventilateurs de refroidissement fonctionnent. L'appareil risque d'être endommagé.

Modèle ITQ-1000-1C

Commande à pavé tactile et écran (illustration de l'ITQ-1750-2C)

Programmation des rubriques de menu

Les grille-pain à convoyeur ITQ proposent différents paramètres programmables qui permettent de créer des séquences de grillage pour des éléments de menu personnalisés. Utilisez les informations et les procédures suivantes pour programmer les rubriques du menu.

Formulaire n° ITQM-0116

Français

Preheating 10:00

Interrupteur I/O

MODE D'EMPLOI

Paramètres programmables

Top Heat ...................Niveau de sortie de chaleur provenant

(chaleur supérieure) des éléments supérieurs. Plage de

réglage de 1 à 100. 1 = niveau de chaleur le plus bas/couleur du pain peu foncée. 100 = niveau de chaleur le plus élevé/couleur du pain grillé très foncée.

Bot Heat ...................Niveau de sortie de chaleur provenant

(chaleur inférieure) des éléments inférieurs. Plage de

réglage de 1 à 100. 1 = niveau de chaleur le plus bas/couleur du pain peu foncée. 100 = niveau de chaleur le plus élevé/couleur du pain grillé très foncée.

Belt Time ..................Durée totale durant laquelle le produit est

(temps de courroie) dans la chambre de grillage.

L'augmentation du temps de courroie ralentit le convoyeur et produit un pain grillé de couleur très foncée. La réduction du temps de courroie accélère le convoyeur et produit un pain grillé de couleur peu foncée.

Belt Dir......................Forward (avant)—la courroie du

(direction de la convoyeur se continuellement vers courroie) l'avant (fonctionnement standard du

grille-pain). In and Out (entre puis revient)—la

courroie du convoyeur fait entrer le produit dans la chambre de grillage, s'arrête pendant le temps de courroie (Belt Time) programmé, puis prend la direction inverse et sort le produit de la chambre de grillage pour le faire revenir sur la plate-forme d'alimentation.

In and In (entre puis continue)—la courroie du convoyeur fait entrer le produit dans la chambre de grillage, s'arrête pendant le temps de courroie (Belt Time) programmé, puis continue vers l'avant et sort le produit de la chambre de grillage pour le déverser sur la glissière qu récupère le pain grillé.

Length (longueur)....Longueur du produit à griller (Mesur é

parallèlement au convoyeur).

Name (nom) .............Modifier les noms des produits.

Pour les convoyeurs simples : Lorsque vous modifiez le nom du produit, utilisez la touche de programmation « 1 » pour déplacer le curseur vers la gauche et la touche de programmation « 6 » pour déplacer le curseur vers la droite. Touchez la touche de programmation « 8 » pour revenir au nom d'usine par défaut.

Pour les convoyeurs doubles : Lorsque vous modifiez le nom du produit, utilisez la touche de programmation du côté gauche « 1 » pour déplacer le curseur vers la gauche et la touche de programmation du côté droit « 1 » pour déplacer le curseur vers la droite. Touchez la touche de programmation du côté droit « 3 » pour revenir au nom d'usine par défaut.

Programmation d'un paramètre

1. Veillez à ce que le grille-pain soit branché sur une prise électrique correctement reliée à la terre et ayant une tension, une taille et une configuration de prise correctes.

2. Mettez l'interrupteur I/O (marchearrêt) situé à l'arrière du grille-pain en position « I » (marche).

• Des informations relatives aux symboles et à la version du logiciel apparaîtront sur l'écran.

3. Maintenez enfoncée pendant trois secondes la touche de la commande à pavé tactile pour activer le grille-pain.

• Le cycle de préchauffage dure environ 5 à 10 minutes. Lorsque le cycle de préchauffage est terminé, les éléments du menu disponibles apparaissent sur l'écran du pavé tactile.

4. Maintenez enfoncée pendant trois secondes la touche de programmation souhaitée.

• Vous êtes invité à saisir un mot de passe : Pour les convoyeurs simples, appuyez sur la touche de

programmation « 6 » pour le mot de passe et appuyez sur la touche de programmation « 5 » pour valider.

Pour les convoyeurs doubles, appuyez sur la touche de programmation « 1 » de droite pour le mot de passe et appuyez sur la touche de programmation « 5 » de gauche pour valider.

• Le menu de programmation apparaîtra sur l'écran avec une liste des paramètres programmables.

5. Utilisez les touches de gauche pour parcourir et surligner/sélectionner le paramètre souhaité. ough and highlight/select the desired parameter. Pour obtenir une description des paramètres disponibles, reportez-vous à cette section « Programmation d'un paramètre ».

6. Lorsque le paramètre est surligné, utilisez les touches

de droite pour modifier le paramètre.

7. Continuez à utiliser les touches de gauche pour parcourir et surligner/sélectionner d'autres paramètres souhaités. Puis, utilisez les touches de droite pour modifier les paramètres sélectionnés.

8. Une fois que tous les paramètres souhaités ont été programmés :

• Pour les convoyeurs simples : Appuyez sur la touche de programmation « 5 » pour enregistrer les modifications. Appuyez sur la touche de programmation « 10 » pour annuler toutes les modifications.

• Pour les convoyeurs doubles : Appuyez sur la touche de programmation « 5 » de gauche pour enregistrer les modifications. Appuyez sur la touche « 5 » de droite pour annuler toutes les modifications.

NOTA: Lorsqu'un élément du menu a été programmé sur un

grille-pain à deux convoyeurs, il correspond au même numéro de touche de programmation avec les mêmes paramètres pour les deux convoyeurs.

Formulaire n° ITQM-0116

MODE D'EMPLOI

1 Bun 2 Toast 3 H. Brown 4

Product4

5 Product5

Écran du pavé tactile

Touches de

programmation

1 à 5

Commande à pavé

tactile de l'appareil

à un convoyeur.

Français

Utilisation du menu Systèmes

Le menu Systèmes consiste en une liste de fonctions de configuration et de maintenance du grille-pain. La plupart de ces fonctions sont réservées au technicien de maintenance ou à l'usage en usine.

Fonctions du menu Systèmes

Toaster options ........Standby heat (Chaleur de veille)—Niveau

(Options du de production de chaleur (en pourcentage) grille-pain) des éléments en mode Économie.

Service info...............Affiche tous les codes d'erreurs qui ont

(Infos maintenance) eu lieu. Pour le technicien de

Operation statistics..Affiche les informations de fonctionnement (Statistiques de du grille-pain comme le temps de mise fonctionnement) en marche, l'utilisation des éléments,

LCD options..............Ajuste la résolution de l'écran. Pour le

(Options LCD) technicien de maintenance uniquement.

Software Update.......Met à jour le logiciel et les éléments du

(Mise à jour menu personnalisé du grille-pain, via une du logiciel) clé USB. Pour l'opérateur, consultez la

Factory calibration...Utilisé pour les ajustements en usine. (Calibrage d'usine) Pour le technicien de maintenance/

Test mode .................Utilisé pour le dépannage. Pour le

(Mode test) technicien de maintenance uniquement.

Changer les options du grille-pain

1. Effectuez les étapes 1 à 4 de la procédure de démarrage listées ci-dessus dans cette section.

2. Maintenez enfoncée la touche POWER SAVE (économie d'énergie) pendant trois secondes (cette action peut être effectuée pendant le cycle de préchauffage).

• Le menu Systems (Systèmes) apparaîtra sur l'affichage.

3. Utilisez les touches de gauche pour parvenir à Toaster options (options du grille-pain) et appuyez sur la touche de programmation « 5 » de gauche pour sélectionner.

• Vous êtes invité à saisir un mot de passe : Pour les convoyeurs simples, appuyez sur la touche de

programmation « 6 » pour le mot de passe et appuyez sur la touche de programmation « 5 » pour valider.

Pour les convoyeurs doubles, appuyez sur la touche de programmation « 1 » de droite pour le mot de passe et appuyez sur la touche de programmation « 5 » de gauche pour valider.

Standby time (Temps de veille)—Période de temps (en minutes) pendant laquelle le grille-pain peut être inactif avant que le mode Économie ne se lance automatiquement.

Staging mode (Mode d'arrêt)—OUI = Le grille-pain effectue une seule séquence de cuisson, puis s'arrête jusqu'à ce qu'une nouvelle séquence de cuisson soit démarrée manuellement. NON = Le convoyeur tourne en continu. Pour

l'opérateur, consultez la procédure.

maintenance uniquement.

l'utilisation du moteur, etc. Pour le technicien de maintenance uniquement.

procédure.

l'usine uniquement.

• Les options du grille-pain « Standby heat », « Standby time » et « Staging mode » apparaîtront sur l'affichage.

NOTA: Les appareils à deux convoyeurs montreront les

options du grille-pain pour chaque convoyeur sous la désignation « L » (gauche) et « R » (droite).

4. Utilisez les touches de gauche pour parcourir et surligner/sélectionner l'option de grille-pain souhaitée.

5. Lorsque l'option est surlignée, utilisez les touches de droite pour modifier l'option.

6. Continuez à utiliser les touches de gauche pour parcourir et surligner/sélectionner d'autres options souhaitées. Puis, utilisez les touches de droite pour modifier le paramètre.

Commande à pavé tactile et écran (illustration de l'ITQ-1000-1C)

7. Quand toutes les options souhaitées ont été mises à jour :

• Pour les convoyeurs simples : Appuyez sur la touche de

programmation « 5 » pour enregistrer les modifications. Appuyez sur la touche de programmation « 10 » pour annuler toutes les modifications.

• Pour les convoyeurs doubles : Appuyez sur la touche de

programmation « 5 » de gauche pour enregistrer les modifications. Appuyez sur la touche « 5 » de droite pour annuler toutes les modifications.

Mise à jour du logiciel

1. Effectuez les étapes 1 à 4 de la procédure de démarrage listées ci-dessus dans cette section.

2. Maintenez enfoncée la touche POWER SAVE (économie d'énergie) pendant trois secondes (cette action peut être effectuée pendant le cycle de préchauffage).

• Le menu Systems (Systèmes) apparaîtra sur l'affichage.

Formulaire n° ITQM-0116

Français

AVERTISSEMENT

AVIS

ATTENTION

MODE D'EMPLOI

3. Utilisez les touches de gauche pour parvenir à Software Update (mise à jour du logiciel) et appuyez sur la touche de programmation « 5 » de gauche pour sélectionner.

• Vous êtes invité à saisir un mot de passe : Pour les convoyeurs simples, appuyez sur la touche de

programmation « 6 » pour le mot de passe et appuyez sur la touche de programmation « 5 » pour valider.

Pour les convoyeurs doubles, appuyez sur la touche de programmation « 1 » de droite pour le mot de passe et appuyez sur la touche de programmation « 5 » de gauche pour valider.

4. Insérez la clé USB concernée dans le port USB situé audessus de la commande à pavé tactile.

Généralités

Les grille-pain intelligents Toast-Qwik® de Hatco sont conçus pour offrir une durabilité et des performances maximales avec le minimum d'entretien.

DANGER DE DÉCHARGE ÉLECTRIQUE :

• Mettez l'appareil en veille, laissez-le refroidir, mettez

l'interrupteur marche-arrêt en position OFF et débranchez la prise électrique avant de procéder au nettoyage, aux réglages, à l'entretien ou avant de tenter d'enlever le pain coincé dans l'appareil.

• NE PAS immerger l’appareil ni le saturer d’eau.

L’appareil n’est pas étanche à l’eau. Ne pas le faire fonctionner s’il a été immergé ou saturé d’eau.

• Ne pas nettoyer à la vapeur ni utiliser trop d’eau sur

l’appareil.

• Cet appareil n’est pas étanche aux jets. Ne pas utiliser

de jet sous pression pour nettoyer l’appareil.

• Ne pas nettoyer l’appareil lorsqu’il est sous tension.

• Ne renversez pas de liquides dans l'appareil.

• Cet appareil doit uniquement être réparé par un

personnel qualifié. Toute réparation par un personnel non qualifié peut entraîner une électrocution et des brûlures.

DANGER DE DÉCHARGE ÉLECTRIQUE :

• Pour les réparations, utiliser exclusivement des pièces

de rechange Hatco d’origine. Utilisez des pièces détachées Hatco authentiques sous peine d'annuler toutes les garanties et d'exposer l’utilisateur à des tensions électriques dangereuses pouvant entraîner une électrocution ou des brûlures. Les pièces de rechange Hatco d’origine sont conçues pour fonctionner sans danger dans les environnements dans lesquels elles sont utilisées. Certaines pièces de rechange génériques ou de second marché ne présentent pas les caractéristiques leur permettant de fonctionner sans danger dans la matériel Hatco.

Formulaire n° ITQM-0116

5. Appuyez sur la touche de programmation « 5 » de gauche pour démarrer la mise à jour du logiciel.

• La mise à jour du logiciel commence et dure environ 20

secondes. AVIS: Ne retirez pas la clé et n'éteignez

pas le grille-pain pendant une mise à jour de logiciel.

• Lorsque l'affichage revient à l'écran de démarrage principal qui montre le logo de la société et les informations relatives à la version du logiciel, la mise à jour est finie. Vous pouvez alors retirer en toute sécurité la clé.

MAINTENANCE

Nettoyage quotidien

Afin de préserver la finition de l'unité et de conserver son efficacité, il est recommandé de nettoyer l'unité quotidiennement.

Plonger l'appareil dans l'eau, ou le saturer d'eau, endommage l'équipement et entraîne l'annulation de sa garantie.

Utilisez uniquement des nettoyants non abrasifs et des chiffons doux. Les chiffons et nettoyants abrasifs risquent de rayer la finition de l'appareil, d'altérer son apparence et de le rendre vulnérable à l'accumulation de saleté.

Nettoyez l'unité quotidiennement pour éviter les dysfonctionnements et assurer un fonctionnement sain.

1. Effectuez la procédure d'« arrêt quotidien » décrite dans la section MODE D'EMPLOI et débranchez le cordon d'alimentation.

2. Retirez et videz le(s) bac(s) à miettes, la lame de la glissière des pains grillés (ITQ-1750-2C uniquement) et la glissière des pains grillés.

a. Nettoyez le(s) bac(s) à miettes, la lame de la glissière des

pains grillés et la glissière des pains grillés avec de l'eau chaude et un détergent doux. Rincez ensuite à l'eau.

b. Laissez le(s) bac(s) à miettes, la lame de la glissière des

pains grillés et la glissière des pains grillés sécher à l'air.

DANGER DE BRÛLURE: Retirez le bac à miettes pour le laver uniquement lorsque le grille-pain est froid.

3. Essuyez les surfaces extérieures du grille-pain avec un chiffon humide, non abrasif.

• Les taches tenaces peuvent être enlevées avec un nettoyant pour acier inoxydable ou un nettoyant non abrasif. Les recoins difficiles d'accès devront être nettoyés à l'aide d'une petite brosse et de savon doux.

4. Nettoyez/astiquez les couvercles des capteurs de produit et les réflecteurs des capteurs à l'aide d'un dégraissant doux et d'un chiffon doux non abrasif. AVIS: Ne nettoyez

pas les couvercles ou réflecteurs des capteurs avec des nettoyants ou serviettes abrasifs.

continué...

MAINTENANCE

Réflecteurs des

capteurs

Réflecteurs des

capteurs

Capteurs de

produit

Cordons retirés

pour plus

de visibilité.

Réflecteur

d'élément

(sous

l'élément)

Bac à miettes

Poignée

du filtre

Logement

de filtre

Support de filtre

Capteurs de produit et réflecteurs des capteurs

(illustration de l'ITQ-1750-2C)

NOTA: Les réflecteurs de capteur ne sont présents que sur les

appareils à deux convoyeurs uniquement

5. Installez à nouveau les tiroirs ramasse-miettes et la glissière pour récupérer le pain grillé. Reportez-vous à la section INSTALLATION pour connaître les instructions.

6. Pour les modèles ITQ-1750-2C, installez la lame de la glissière des pains grillés par-dessus la glissière.

Français

Nettoyage des filtres du ventilateur

Deux filtres de ventilateur de refroidissement sont situés sur la partie inférieure de l'appareil. Ces filtres doivent être contrôlés/nettoyés une fois par mois et dès que le message « Clean Fan Filters » s'affiche sur l'écran du pavé tactile. Procédez de la manière suivante pour nettoyer les filtres.

1. Effectuez la procédure d'« arrêt » décrite dans la section MODE D'EMPLOI et débranchez le cordon d'alimentation.

2. Retirez la glissière.

3. En utilisant la poignée du filtre, faites glisser le filtre endehors de chaque boîtier de filtre au bas de l'appareil.

NOTA: Le filtre peut être glissé hors de son boîtier vers

l'intérieur ou l'extérieur du grille-pain.

3. Rincez les filtres avec de l'eau chaude. Laissez sécher complètement les filtres.

4. Remettez les filtres dans leur logement en les faisant glisser. Assurez-vous que chaque filtre glisse au-dessus de ses supports de chaque côté de son logement.

6. Remettez la glissière.

Nettoyage du réflecteur d'élément inférieur

Le réflecteur d'élément inférieur situé dans la chambre de grillage dispose de fentes qui permettent aux miettes de pain de tomber dans le tiroir ramasse-miettes. Après une longue période d'utilisation, il est possible que les miettes de pain s'accumulent sur le réflecteur et qu'elles ne tombent pas dans le tiroir.

1. Effectuez la procédure d'« arrêt » décrite dans la section MODE D'EMPLOI et débranchez le cordon d'alimentation.

2. Essuyez les miettes qui se trouvent sur le tiroir ramassemiettes à l'aide d'un pinceau-brosse.

• Pour essuyez le réflecteur, placez le pinceau-brosse dans la courroie du convoyeur et essuyez chaque côté.

3. Effectuez la procédure de « nettoyage quotidien » décrite dans cette section.

Retrait/mise en place des filtres

Nettoyage du pavé tactile

Au fil du temps, de la poussière et de la graisse s'accumulent sur le pavé tactile. Procédez de la manière suivante pour le nettoyer, de manière à garantir ses performances.

1. Réalisez la procédure d'« arrêt » décrite dans la section MODE D'EMPLOI et débranchez le cordon d'alimentation.

2. Pulvérisez un dégraissant non agressif sur un chiffon doux et non abrasif, puis essuyez le pavé tactile. Répétez l'opération si nécessaire.

3. Laissez le pavé tactile sécher complètement.

4. Essuyez toute trace sur le pavé tactile à l'aide d'un chiffon propre, sec et non abrasif.

Nettoyage du réflecteur d'élément inférieur

Formulaire n° ITQM-0116

Français

AVERTISSEMENT

GUIDE DE DÉPANNAGE

La réparation de cet appareil doit être confiée exclusivement à du personnel qualifié. Les réparations par des personnes non qualifiées peuvent provoquer des décharges électriques et des brûlures.

DANGER DE DÉCHARGE ÉLECTRIQUE: Mettez l'appareil en veille, laissez-le refroidir, mettez l'interrupteur marchearrêt en position OFF et débranchez la prise électrique avant de procéder au nettoyage, aux réglages, à l'entretien ou avant de tenter d'enlever le pain coincé dans l'appareil.

Symptômes Causes Probables Action Correctrice

Pain grillé trop clair. Mauvaise touche de programmation/ mauvais

Pain grillé trop foncé. Mauvaise touche de programmation/ mauvais

L'appareil grille le pain d'un seul côté uniquement.

Le grille-pain déclenche le disjoncteur ou le disjoncteur différentiel.

Le convoyeur ne bouge pas. Tranches de pain ou petits pains coincés dans

élément de menu sélectionné(e) sur la commande à pavé tactile.

Mauvaise touche de programmation/ mauvais élément de menu sélectionné(e) sur la commande à pavé tactile.

Élément chauffant défectueux Vérifiez visuellement l'élément de chauffage dans le grille-

Le disjoncteur n'est pas correctement dimensionné pour le grille-pain.

Défaut de câblage dans le grille-pain. Contactez votre agent de maintenance agréé ou Hatco pour

le circuit du convoyeur.

Sélectionnez la bonne touche de programmation/le bon élément du menu pour obtenir les résultats de grillage souhaités.

pain pendant le fonctionnement de l'appareil. L'élément de chauffage doit devenir rouge. Si l'élément ne devient pas rouge, contactez un agent d'entretien agréé ou Hatco pour obtenir une assistance.

Vérifiez la taille du disjoncteur.

toute demande d'assistance.

Arrêtez l'appareil, laissez-le refroidir, débranchez le cordon d'alimentation et enlevez le pain qui bloque le convoyeur.

Formulaire n° ITQM-0116

GUIDE DE DÉPANNAGE

Guide des messages d'erreur de l'ITQ

Message d'erreur Dépannage

Top Right Element Is Out (L'élément supérieur droit ne fonctionne pas)

Bottom Right Element Is Out (L'élément inférieur droit ne fonctionne pas)

Top Left Element Is Out L'élément supérieur gauche ne fonctionne pas

Bottom Left Element Is Out L'élément inférieur gauche ne fonctionne pas

Fan is Stopped (Le ventilateur est arrêté)

Clean fan Filters (Nettoyez les filtres du ventilateur)

Low AC (Tension basse)

Current Sensor Stuck (Capteur de courant bloqué)

No Current Sensor (Pas de capteur de courant)

Touch Panel Error (Erreur du panneau de commande)

Stuck Key (Touche bloquée)

Check Sensor (Vérifiez le capteur)

Vous avez des questions en ce qui concerne les pannes ?

Si le problème persiste, veuillez contacter l'agence d'entretien agréée Hatco la plus proche ou Hatco pour obtenir une assistance. Pour trouver l'agence d'entretien la plus proche, rendezvous sur le site Internet de Hatco (www.hatcocorp.com) et cliquez sur Trouver un agent d'entretien, ou contactez l'équipe d'entretien et de pièces détachées de Hatco :

Vérifiez toutes les connexions des câbles du relais. Vérifiez les résistances de l'ensemble des éléments de chauffage.

Vérifiez la présence d'obstructions physiques pouvant empêcher le ventilateur de tourner. Vérifiez l'alimentation du ventilateur et assurez-vous que le câblage du panneau de commande est approprié.

Vérifiez que le filtre du ventilateur n'est pas obstrué. Assurez-vous que l'unité est placée sur ses pieds et que la zone entourant le filtre est dégagée. Suivez les instructions de la procédure « Nettoyage des filtres de ventilateur ».

Vérifiez la tension d'arrivée (celle-ci devrait être de 208 ou 240 VCA). Vérifiez la connexion du transformateur au panneau. Vérifiez le câblage des éléments.

Vérifiez que les éléments ne sont pas sous tension et ne chauffent pas lorsque l'appareil est à l'arrêt. Si les éléments sont sous tension, vérifiez le câblage du capteur de courant.

Vérifiez que le câblage est approprié. Vérifiez la connexion du capteur de courant au panneau.

Mettez le logiciel à jour en téléchargeant sur une clé USB depuis le site Web d'Hatco. Suivez la procédure décrite dans la section MODE D'EMPLOI du manuel.

Vérifiez que le pavé tactile ne présente pas de graisse ni de saletés accumulées. Suivez la procédure « Nettoyer le pavé tactile ».

Vérifiez que les capteurs et les réflecteurs sont propres. Vérifiez que le câblage du panneau de commande est approprié.

Français

Action Correctrice

(si le dépannage ne parvient pas à résoudre la panne)

Remplacez l'élément de chauffage.

Remplacez le ventilateur de refroidissement.

Remplacez les filtres du ventilateur.

Remplacez la commande à pavé tactile électronique, le capteur de courant et les transformateurs (kit de commande à pavé tactile électronique).

Remplacez les capteurs du produit, les couvercles des capteurs et les blocs des capteurs (Kit de capteur du produit).

Numéro de téléphone: 800-558-0607 ou 414-671-6350

Courriel: partsandservice@hatcocorp.com Télécopie: 800-690-2966 ou 414-671-3976

OPTIONS ET ACCESSOIRES

Pelle pour aliments

Une pelle pour aliments est disponible pour une utilisation lorsque vous grillez/cuisez des aliments en mode « In and Out » (entre puis revient).

ITQ1C-PAD ............(1) Rame alimentaire, 229 mm de large

(9"), pour modèles ITQ-1C

ITQ2C-PAD ............(1) Rame alimentaire, 127 mm de large

(5"), pour modèles ITQ-2C

Formulaire n° ITQM-0116

Français

GARANTIE LIMITÉE

1. GARANTIE DU PRODUIT

Hatco garantit que les produits qu'il fabrique (les « Produits ») sont exempts de défauts de matériel et de fabrication, dans des conditions normales d'utilisation et de maintenance, pour une période d'un (1) an à partir de la date d'achat à condition que l'appareil soit installé et entretenu conformément aux instructions écrites de Hatco ou 18 mois après la date de l'expédition par Hatco. L'acheteur doit prouver la date d'achat du Produit par l'enregistrement du produit auprès de Hatco ou par d'autres moyens satisfaisants pour Hatco, à sa seule discrétion.

Hatco garantit que les composants du Produit suivants sont exempts de défauts de matériel et de fabrication à partir de la date d'achat (sous réserve des conditions précédentes) pour la ou les périodes de temps et en fonction des conditions listées ci-dessous :

a) Garantie d'un (1) an pour les pièces et la main-d'œuvre

PLUS un an (1) supplémentaire pour les pièces uniquement :

Éléments du grille-pain à convoyeur (enveloppe métallique) Éléments des tiroirs chauffants (enveloppe métallique) Tiroirs, roues et glissières des tiroirs chauffants Éléments des rampes chauffantes (enveloppe métallique) Éléments des vitrines chauffantes

(enveloppe métallique, air chauffant)

Éléments des armoires de stockage

(enveloppe métallique, air chauffant)

Éléments des compartiments chauffants —

série HW et HWB (enveloppe métallique)

b) Garantie d'un (1) an pour les pièces et la main-d'œuvre

PLUS quatre (4) ans pour les pièces uniquement :

Cuves 3CS et FR

c) Garantie d'un (1) an pour les pièces et la main-d'œuvre

PLUS neuf (9) ans pour les pièces uniquement :

Cuves des appareils de chauffage d'appoint électriques Cuves des appareils de chauffage d'appoint à gaz

d) Garantie de quatre-vingt-dix (90) jours pour les

pièces uniquement :

Pièces de rechange

LES GARANTIES PRÉCÉDENTES SONT EXCLUSIVES ET REMPLACENT TOUTES AUTRES GARANTIES, EXPRESSES OU IMPLICITES, COMPRENANT, MAIS NE SE LIMITANT PAS À, TOUTES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU DE FINALITÉ PARTICULIÈRE OU TOUS BREVETS OU TOUTES AUTRES ATTEINTES AUX DROITS DE LA PROPRIÉTÉ INTELLECTUELLE. Sans restreindre la portée générale des énoncés précédents, CES GARANTIES NE COUVRENT PAS : Ampoules d'éclairage à incandescence enduites, lumières fluorescentes, ampoules de lampes chauffantes, ampoules d'éclairage à halogène enduites, ampoules de lampes chauffantes au xénon, tubes d'éclairage DEL, composants en verre et fusibles ; défaut de produit dans la cuve d'un appareil de chauffage d'appoint, dans un échangeur de chaleur à tubes à ailettes ou tout autre équipement de chauffage d'eau causé par la calcification, l'accumulation de sédiments, la réaction d'un produit chimique ou le gel ; ou une mauvaise utilisation, une manipulation ou une mauvaise application, une installation inappropriée du Produit ou l'utilisation d'une tension inappropriée.

2. LIMITES DES RECOURS ET DES DOMMAGES

La responsabilité de Hatco et la seule voie de recours de l'Acheteur prévues par les présentes seront limitées exclusivement, au gré de Hatco, à la réparation ou au remplacement à l'aide de pièces ou de Produits nouveaux ou remis à neuf par Hatco ou un centre de réparation agréé par Hatco (sauf si l'Acheteur se situe hors des États-Unis, du Canada, du Royaume-Uni ou de l'Australie, auquel cas la responsabilité de Hatco et la seule voie de recours de l'Acheteur seront limitées exclusivement au remplacement des pièces concernées par la garantie) à l'égard de toute revendication effectuée dans les délais de garantie applicables mentionnés ci-dessus. Hatco se réserve le droit d'accepter ou de rejeter toute réclamation en partie ou dans son intégralité. Dans le cadre de cette Garantie limitée, « remis à neuf » signifie une pièce ou un Produit dont les caractéristiques techniques d'origine ont été restaurées par Hatco ou un centre de réparation agréé par Hatco. Hatco n'acceptera aucun retour de Produits sans qu'il n'ait auparavant donné son accord écrit, et tous ces retours approuvés doivent être effectués aux seuls frais de l'Acheteur. HATCO NE SERA PAS TENU RESPONSABLE, DANS AUCUNE CIRCONSTANCE, DES DOMMAGES CONSÉCUTIFS OU INDIRECTS, COMPRENANT, MAIS NE SE LIMITANT PAS À, LES COÛTS DE MAIN-D'ŒUVRE OU PERTES DE PROFITS DUS À UNE UTILISATION OU À UNE IMPOSSIBILITÉ D'UTILISER LES PRODUITS OU DUS AU FAIT QUE LES PRODUITS ONT ÉTÉ INTÉGRÉS DANS OU QU'ILS SONT DEVENUS UN COMPOSANT DE TOUT AUTRE PRODUIT OU BIEN.

Formulaire n° ITQM-0116

NOTAS

Français

Formulaire n° ITQM-0116

nglish

NOTES

Form No. ITQM-0116

HATCO CORPORATION

P.O. Box 340500

Milwaukee, WI 53234-0500 U.S.A.

800-558-0607 414-671-6350

Parts and Service Fax 800-690-2966

International Fax 414-671-3976

partsandservice@hatcocorp.com

www.hatcocorp.com

AUTHORIZED PARTS DISTRIBUTORS • AUTORISÉS DISTRIBUTEURS DE PIÈCES

ALABAMA

ones McLeod Appl. Svc.

irmingham 205-251-0159

RIZONA

Service Solutions Group Phoenix 602-234-2443

Byassee Equipment Co. Phoenix 602-252-0402

CALIFORNIA

ndustrial Electric

ommercial Parts & Service, Inc.

untington Beach 714-379-7100

H Chapman Appl. Service

San Diego 619-298-7106

& D Appliance

ommercial Parts & Service, Inc.

. San Francisco 650-635-1900

COLORADO

Hawkins Commercial Appliance Englewood 303-781-5548

LORIDA

Whaley Foodservice Repair Jacksonville 904-725-7800

Whaley Foodservice Repair Orlando 407-757-0851

.G.S.I.

ompano Beach 954-971-0456

P Comm. Appliance Service

Tampa 813-663-0313

EORGIA

TWC Services Mableton 770-438-9797

Heritage Service Group Norcross 866-388-9837

Southeastern Rest. Svc. Norcross 770-446-6177

HAWAII

Burney’s Comm. Service, Inc. Honolulu 808-848-1466

Food Equip Parts & Service Honolulu 808-847-4871

ILLINOIS

Parts Town Lombard 708-865-7278

Eichenauer Elec. Service Decatur 217-429-4229

Midwest Elec. Appl. Service Elmhurst 630-279-8000

Cone’s Repair Service Moline 309-797-5323

INDIANA

GCS Service Indianapolis 800-727-8710

IOWA

Goodwin Tucker Group Des Moines 515-262-9308

ENTUCKY

Service Solutions Group Lexington 859-254-8854

ervice Solutions Group

ouisville 502-451-5411

LOUISIANA

Chandlers Parts & Service Baton Rouge 225-272-6620

ARYLAND

Electric Motor Service Baltimore 410-467-8080

CS Service

ilver Spring 301-585-7550

MASSACHUSETTS

Ace Service Co., Inc. Needham 781-449-4220

MICHIGAN

ildons Appliance Service

etroit 248-478-3320

D Commercial Kitchen Service

Bay City 989-893-4561

idwest Food Equip. Service

randville 616-261-2000

MINNESOTA

GCS Service Minnetonka 800-822-2303

MISSOURI

General Parts Kansas City 816-421-5400

Commercial Kitchen Services St. Louis 314-890-0700

Kaemmerlen Parts & Service St. Louis 314-535-2222

NEBRASKA

Anderson Electric Omaha 402-341-1414

NEVADA

Burney’s Commercial Las Vegas 702-736-0006

Hi. Tech Commercial Service N. Las Vegas 702-649-4616

NEW JERSEY

Jay Hill Repair Fairfield 973-575-9145

Service Plus Flanders 973-691-6300

x20365

NEW YORK

cme American Repairs, Inc.

rooklyn 718-456-6544

B Alpro Service Co.

Brooklyn 718-386-2515 Appliance Installation

Buffalo 716-884-7425

uffy’s Equipment Services, Inc.

uffalo 800-836-1014

Wire Northern

lattsburgh 800-634-5005

P Duffy’s Equipment Services, Inc.

Sauquoit 800-836-1014

.B. Brady, Inc.

yracuse 315-422-9271

NORTH CAROLINA

Authorized Appliance Charlotte 704-377-4501

HIO

Akron/Canton Comm. Svc. Inc. Akron 330-753-6634

ervice Solutions Group

incinnati 513-772-6600

C Commercial Parts and Service

Columbus 614-221-0057 Electrical Appl. Repair Service

Brooklyn Heights 216-459-8700 E. A. Wichman Co.

Toledo 419-385-9121

OKLAHOMA

Hagar Rest. Service, Inc. Oklahoma City 405-235-2184

Krueger, Inc. Oklahoma City 405-528-8883

OREGON

Ron’s Service, Inc. Portland 503-624-0890

PENNSYLVANIA

Elmer Schultz Services Philadelphia 215-627-5401

FAST Comm. Appl. Service Philadelphia 215-288-4800

Appliance Installation & Service Pittsburgh 412-809-0244

K & D Service Co. Harrisburg 717-236-9039

Electric Repair Co. Reading 610-376-5444

RHODE ISLAND

Marshall Electric Co. Providence 401-331-1163

SOUTH CAROLINA

Whaley Foodservice Repair Lexington 803-996-9900

TENNESSEE

Camp Electric Memphis 901-527-7543

TEXAS

CS Service

ort Worth 800-433-1804

F Armstrong Repair Service

Houston 713-666-7100 Cooking Equipment Specialist

Mesquite 972-686-6666

ommercial Kitchen Repair Co.

an Antonio 210-735-2811

UTAH

La Monica’s Rest. Equip. Service Murray 801-263-3221

VIRGINIA

aubers

orfolk 757-855-4097

N Daubers

pringfield 703-866-3600

WASHINGTON

3Wire Restaurant Appliance Seattle 800-207-3146

WISCONSIN

.S.C., Inc.

adison 608-246-3160

.S.C., Inc.

ilwaukee 414-543-6460

CANADA

ALBERTA

Key Food Equipment Service Edmonton 780-438-1690

BRITISH COLUMBIA

Key Food Equipment Service Vancouver 604-433-4484

Key Food Equipment Service Victoria 250-920-4888

MANITOBA

Air Rite, Inc. Winnipeg 204-895-2300

NEW BRUNSWICK

EMR Services, Ltd. Moncton 506-855-4228

ONTARIO

R.G. Henderson Ltd. Toronto 416-422-5580

Choquette - CKS, Inc. Ottawa 613-739-8458

QUÉBEC

Choquette - CKS, Inc. Montreal 514-722-2000

Choquette - CKS, Inc. Québec City 418-681-3944

UNITED KINGDOM

Marren Group Northants +44(0)1933 665313

See IMPORTANT OWNER INFORMATION

section for details.

S'inscrire en ligne!

Printed in U.S.A. January 2016 P/N 07.04.636.00 Form No. ITQM-0116

Lisez la section INFORMATIONS IMPORTANTES

POUR LE PROPRIETAIRE pour plus de informations.

Hatco ITQ-1000-1C Installation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
