Hatco GRN4-30 Installation Manual [fr, en]

Register Online!

hatcocorp.com

WARNING

ADVERTENCIA

AVERTISSEMENT

(see page 2)

S'inscrire en ligne!

(voir page 15)

®

GLO-RAY

Narrow Halogen Strip Heaters

Rampes chauffantes étroites halogène

GRN4 & GRN4L Series/Série

Installation and Operating Manual

Manuel d'installation et d'utilisation

P/N 07.04.483.00

Do not operate this equipment unless you
have read and understood the contents of
this manual! Failure to follow the
instructions contained in this manual may
result in serious injury or death. This
manual contains important safety
information concerning the maintenance,
use, and operation of this product. If
you’re unable to understand the contents
of this manual, please bring it to the
attention of your supervisor. Keep this
manual in a safe location for future
reference.

English = p 2

No opere este equipo al menos que haya
leído y comprendido el contenido de este
manual! Cualquier falla en el seguimiento
de las instrucciones contenidas en este
manual puede resultar en un serio lesión
o muerte. Este manual contiene
importante información sobre seguridad
concerniente al mantenimiento, uso y
operación de este producto. Si usted no
puede entender el contenido de este
manual por favor pregunte a su
supervisor. Almacenar este manual en
una localización segura para la referencia
futura.

Ne pas utiliser cet équipement sans avoir
lu et compris le contenu de ce manuel !
Le non-respect des instructions
contenues dans ce manuel peut entraîner
de graves blessures ou la mort. Ce
manuel contient des informations
importantes concernant l'entretien,
l'utilisation et le fonctionnement de ce
produit. Si vous ne comprenez pas le
contenu de ce manuel, veuillez le signaler
à votre supérieur. Conservez ce manuel
dans un endroit sûr pour pouvoir vous y
référer plus tard.

Français = p 15

© 2014 Hatco Corporation

WARNING

NOTICE

CAUTION

24 Hour 7 Day Parts and Service
Assistance available in the United States
and Canada by calling 800-558-0607.

CONTENTS

English

Important Owner Information ..............................................2

Introduction...........................................................................2

Important Safety Information...............................................3

Model Description.................................................................4

Model Designation................................................................4

Specifications........................................................................4

Dimensions — Strip Heater.................................................4

Dimensions — Control Box .................................................5

Electrical Rating Chart — GRN4 Models ............................5

Electrical Rating Chart — GRN4L Models ..........................5

Installation.............................................................................6

General ...............................................................................6

Installation Site Requirements.............................................6

Installing the Unit.................................................................7

Installing the Control Box ....................................................8

IMPORTANT OWNER INFORMATION

Record the model number, serial number, voltage, and
purchase date of the unit in the spaces below (specification
label located on the side of the unit). Please have this
information available when calling Hatco for service assistance.

Model No. ________________________________________

Serial No. ________________________________________

Voltage __________________________________________

Date of Purchase __________________________________

Operation...............................................................................9

General ...............................................................................9

Maintenance ........................................................................10

General .............................................................................10

Cleaning ............................................................................10

Replacing a Heat Lamp Bulb ............................................10

Replacing a Display Light Bulb (GRN4L Models)..............11

Troubleshooting Guide ......................................................12

Options and Accessories...................................................13

Limited Warranty.................................................................14

Authorized Parts Distributors............................Back Cover

Business
Hours: 8:00

Telephone: [phone]

e-mail: [email protected]

Fax: [phone] (Parts and Service)

AM to 5:00 PM Central Standard Time (CST)

(Summer Hours: June to September—
8:00

AM to 5:00 PM CST Monday–Thursday

8:00

AM to 2:30 PM CST Friday)

414-671-3976 (International)

Register your unit!

Completing online warranty registration will prevent delay in
obtaining warranty coverage. Access the Hatco website at
www.hatcocorp.com, select the Parts & Service pull-down
menu, and click on “Warranty Registration”.

INTRODUCTION

Hatco Glo-Ray®Narrow Halogen Strip Heaters keep hot foods
at optimum serving temperatures longer. The bright, halogen
heat lamps keep the focus on the food and the narrow housing
is ideal for installation in tight spaces. Foods do not dry out or
become discolored; even the most delicate dishes hold that
“just-prepared” look.

Glo-Ray Narrow Halogen Strip Heaters are products of
extensive research and field testing. The materials used were
selected for maximum durability, attractive appearance, and
optimum performance. Every unit is inspected and tested
thoroughly prior to shipment.

This manual provides the installation, safety, and operating
instructions for Glo-Ray Narrow Halogen Strip Heaters. Hatco
recommends all installation, operating, and safety instructions
appearing in this manual be read prior to installation or
operation of a unit.

Additional information can be found by visiting our web site at
www.hatcocorp.com.

ed by

i

f

i

dent

s i

s manual

hi

S
the f

WARNING indicates a hazardous situation which, if not
avoided, could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not
avoided, could result in minor or moderate injury.

NOTICE is used to address practices not related to personal
injury.

ng s

owi

l

ol

gnal

i

word panel

appears i

hat

on t

i

ormat

nf

y i

et

af

n t

:

s

i

2

Form No. GRN4M-0714

English

NOTICE

CAUTION

WARNING

WARNING

IMPORTANT SAFETY INFORMATION

Read the following important safety information before using this equipment to avoid
serious injury or death and to avoid damage to equipment or property

.

ELECTRIC SHOCK HAZARD:

• Unit must be installed by a qualified electrician.
Installation must conform to all local electrical codes.
Installation by unqualified personnel will void unit
warranty and may lead to electric shock or burn, as well
as damage to unit and/or its surroundings.

• Consult a licensed electrical contractor for proper
electrical installation conforming to local electrical
codes and the National Electrical Code (N.E.C.).

• Turn OFF power switch, turn off power at circuit
breaker, and allow unit to cool before performing any
cleaning, adjustments, or maintenance.

• DO NOT submerge or saturate with water. Unit is not
waterproof. Do not operate if unit has been submerged
or saturated with water.

• Do not install unit above a steam table or other steam
generating appliance.

• Unit is not weatherproof. Locate unit indoors where
ambient air temperature is a minimum of 70°F (21°C).

• Do not steam clean or use excessive water on unit.

• This unit is not “jet-proof” construction. Do not use jet­clean spray to clean this unit.

• Do not clean unit when it is energized or hot.

• Control box must be mounted in a vertical surface.
Mounting control box in a horizontal surface may result
in the collection of liquids and lead to electric shock.

• This unit must be serviced by qualified personnel only.
Service by unqualified personnel may lead to electric
shock or burn.

• Use only Genuine Hatco Replacement Parts when
service is required. Failure to use Genuine Hatco
Replacement Parts will void all warranties and may
subject operators of the equipment to hazardous
electrical voltage, resulting in electrical shock or burn.
Genuine Hatco Replacement Parts are specified to
operate safely in the environments in which they are
used. Some aftermarket or generic replacement parts
do not have the characteristics that will allow them to
operate safely in Hatco equipment.

FIRE HAZARD:

• Locate unit the correct distance from combustible walls
and materials. If safe distances are not maintained,
discoloration or combustion could occur. Refer to
specific installation and mounting information in this
manual for proper clearances.

• Make sure to follow the installation information listed
below for halogen strip heaters. If safe distances are not
maintained, discoloration or combustion could occur.

a. Do not install halogen strip heaters less than 10″

(254 mm) above combustible surfaces.

b. Do not install halogen strip heaters less than

7″ (178 mm) above non-combustible surfaces.

c. Install all halogen strip heaters with a minimum

distance of 2″ (51 mm) from any wall or adjacent
surface.

Form No. GRN4M-0714

EXPLOSION HAZARD: Do not store or use gasoline or
other flammable vapors or liquids in the vicinity of this or
any other appliance.

Make sure all operators have been instructed on the safe
and proper use of the unit.

This unit is not intended for use by children or persons
with reduced physical, sensory, or mental capabilities.
Ensure proper supervision of children and keep them away
from the unit.

The light fixtures in this unit have glass safety shields
covering the light bulbs to meet National Sanitation
Foundation (NSF) standards. To avoid personal injury
and/or food contamination, always operate unit with glass
safety shields properly installed.

Hatco Corporation is not responsible for actual food
product serving temperature. It is the responsibility of the
user to ensure that food product is held and served at a
safe temperature.

This unit has no “user-serviceable” parts. If service is
required on this unit, contact an Authorized Hatco Service
Agent or contact the Hatco Service Department at
800-558-0607 or 414-671-6350; fax [phone]; or
International fax [phone].

BURN HAZARD: Some exterior surfaces on unit will get
hot. Avoid unnecessary contact with unit.

Standard and approved manufacturing oils may smoke for
30–45 minutes during initial startup. This is a temporary
condition. Operate unit without food product until smoke
dissipates.

Ensure safe and proper operation. Refer to the “Installation
Site Requirements” listed in the INSTALLATION section of
this manual.

Do not touch halogen heat lamp bulbs with bare hands.
Use gloves, cloth, or paper towel when handling halogen
bulbs. Oil from skin will reduce bulb life and effectiveness.

Damage to any countertop material caused by heat
generated from Hatco equipment is not covered under the
Hatco warranty. Contact manufacturer of countertop
material for application information.

Installation of two or more separate units with less than 3″
(76 mm) between housings may result in premature failure
of component parts. Failure to provide proper spacing may
result in heat damage to electrical components.

Install remote-mounted control box outside areas subject
to temperatures above 85°F (29°C). Excessive temperatures
will cause control(s) to overheat, malfunction, and fail.

Use non-abrasive cleaners and cloths only. Abrasive
cleaners and cloths could scratch finish of unit, marring its
appearance and making it susceptible to soil accumulation.
Use of abrasive materials will void warranty.

This unit is intended for commercial use only—NOT for
household use.

3

MODEL DESCRIPTION

Xenon Dispay Light

Halogen Heat Lamp

Angle Bracket

Halogen Heat Lamp

Angle Bracket

A

B

Front View

Side View

C

G R N 4 L - XX

Glo-Ray

Narrow Housing

Halogen Heat/Light

Source

Xenon Lights

Width (inches)

All Models

All Glo-Ray©Narrow Halogen Strip Heaters consist of a narrow­style steel housing that is ideal for installation in tight spaces.
Each is equipped with halogen heat lamps that provide even
heating as well as bright display lighting. Controls are housed
in a remote-mounted control box. Finish options include
stainless steel or several powdercoated colors, gloss finishes,
and plated finishes.

Narrow Halogen Strip Heaters are supplied with angle brackets
for under-shelf mounting. Optional, non-adjustable tubular
stands are available for countertop mounting (refer to the
OPTIONS AND ACCESSORIES section for details).

GRN4Models

GRN4 models are available in widths from 18″ (457 mm) to
72″ (1829 mm). They are equipped with halogen heat lamps
only. The controls consist of a HEAT ON/OFF (I/O) switch and
a HEAT control knob.

GRN4LModels

GRN4L models are available in widths from 24″ (610 mm) to
72″ (1829 mm). They are equipped with both halogen heat
lamps and Xenon display lights. The Xenon display lights
provide additional lighting when the halogen heat lamps are off
or on a lower heat setting. The controls consist of a HEAT
ON/OFF (I/O) switch, a HEAT control knob, and a LIGHTS
ON/OFF (I/O) switch.

English

GRN4 Model

MODEL DESIGNATION

SPECIFICATIONS

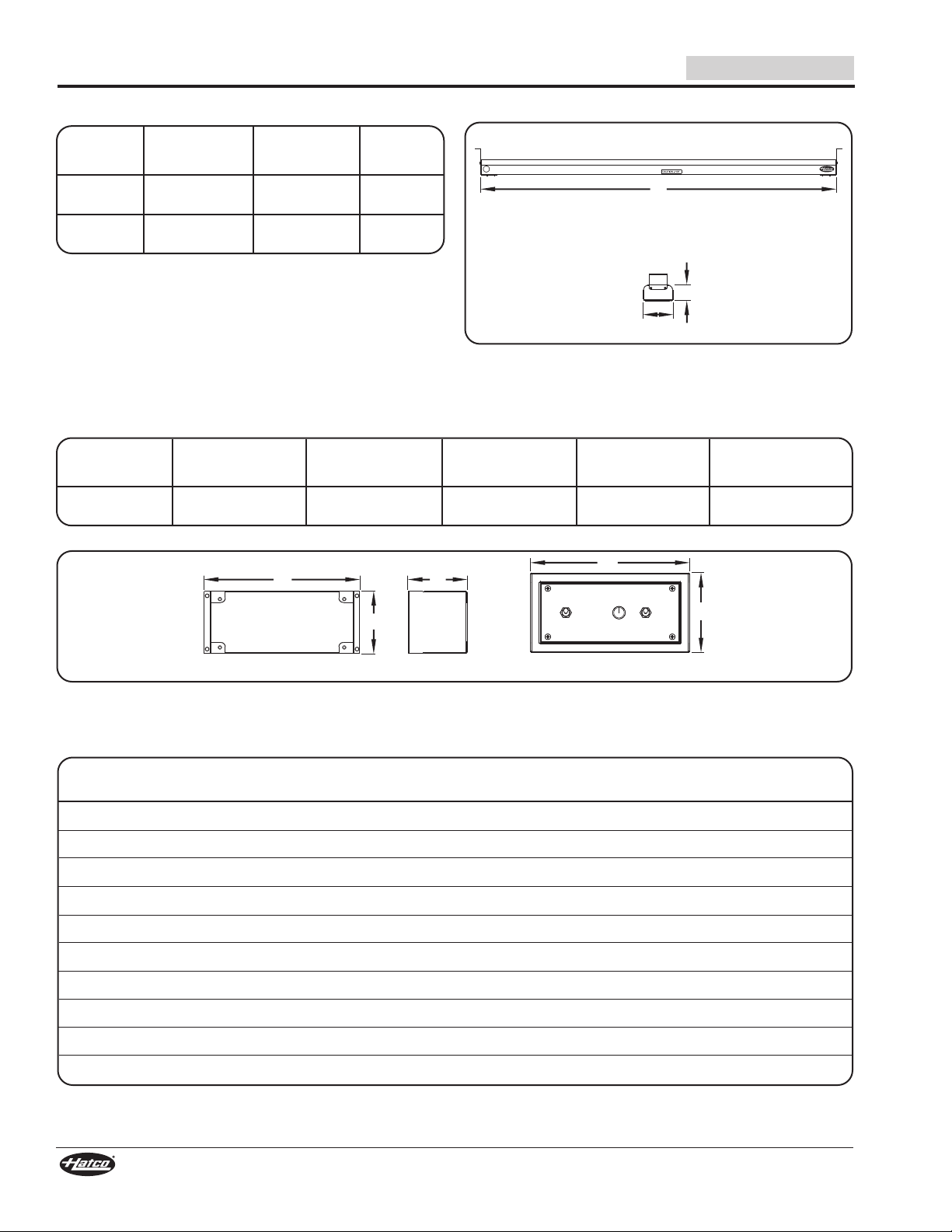

Dimensions — Strip Heater

Model (A) (B) (C)

GRN4

GRN4L

Width Depth Height

18–72″ 4″ 2-1/8″

(457–1829 mm) (102 mm) (54 mm)

24–72″ 4″ 2-1/8″

(610–1829 mm) (102 mm) (54 mm)

GRN4L Model

Strip Heater Dimensions

4

Form No. GRN4M-0714

English

AB

D

E

C

Front View

Front Cover

Side View

SPECIFICATIONS

Dimensions — Control Box

Width Depth Height Cover Cover

(A) (B) (C) Width (D) Height (E)

Control 8-7/8″ 4-1/8″ 3-1/2″ 9″ 4-1/2″

Box (225 mm) (105 mm) (89 mm) (229 mm) (114 mm)

Control Box Dimensions

Electrical Rating Chart — GRN4 Models

Model Voltage Watts Amps # Halogen Bulbs Shipping Weight

GRN4-18 120 400 3.3 2 10 lbs. (5 Kg)

GRN4-24 120 400 3.3 2 11 lbs. (5 Kg)

GRN4-30 120 400 3.3 2 12 lbs. (5 Kg)

GRN4-36 120 600 5.0 3 13 lbs. (6 Kg)

GRN4-42 120 600 5.0 3 14 lbs. (6 Kg

GRN4-48 120 600 5.0 3 15 lbs. (7 Kg)

GRN4-54 120 800 6.7 4 17 lbs. (8 Kg)

GRN4-60 120 800 6.7 4 18 lbs. (8 Kg)

GRN4-66 120 1000 8.3 5 19 lbs. (9 Kg)

GRN4-72 120 1000 8.3 5 20 lbs. (9 Kg)

Electrical Rating Chart — GRN4L Models

Model Voltage Watts Amps # Halogen Bulbs # Xenon Bulbs Shipping Weight

GRN4L-24 120 450 3.8 2111 lbs. (5 Kg)

GRN4L-30 120 450 3.8 2112 lbs. (5 Kg)

GRN4L-36 120 700 5.8 3213 lbs. (6 Kg)

GRN4L-42 120 700 5.8 3214 lbs. (6 Kg)

GRN4L-48 120 700 5.8 3215 lbs. (7 Kg)

GRN4L-54 120 950 7.9 4317 lbs. (8 Kg)

GRN4L-60 120 950 7.9 4318 lbs. (8 Kg)

NOTE: Specification label located on the side of the unit. See label for serial number and verification of unit electrical information.

Form No. GRN4M-0714

GRN4L-66 120 1200 10.0 5419 lbs. (9 Kg)

GRN4L-72 120 1200 10.0 5420 lbs. (9 Kg)

5

INSTALLATION

WARNING

1-1/2″

(38 mm)

2″ (51 mm)2″ (51 mm)

Shelf

Back or

Side Wall

Counter

7″

(178 mm)

Minimum Clearance Above

Non-Combustible Surface

=

10″

(254 mm)

Minimum Clearance Above

Combustible Surface

=

Heat Pattern Dimension

(determined by mounting height —

approximately 12″ [305 mm])

9–13″

(229–330 mm)

Recommended Install

Height Above

Non-Combustible Surface

Recommended Install

Height Above

Combustible Surface

10–13″

(254–330 mm)

English

General

Use the information in this section to prepare for installation of
the strip heater. Make sure to locate the specific information for
the model of strip heater and type of installation.

ELECTRIC SHOCK HAZARD:

• Unit must be installed by a qualified electrician.
Installation must conform to all local electrical codes.
Installation by unqualified personnel will void unit
warranty and may lead to electric shock or burn, as well
as damage to unit and/or its surroundings.

• Consult a licensed electrical contractor for proper
electrical installation conforming to local electrical
codes and the National Electrical Code (N.E.C.).

• Unit is not weatherproof. Locate unit indoors where
ambient air temperature is a minimum of 70°F (21°C).

FIRE HAZARD:

• Locate unit the correct distance from combustible walls
and materials. If safe distances are not maintained,
discoloration or combustion could occur. Refer to
specific installation and mounting information in this
manual for proper clearances.

• Make sure to follow the installation information listed
below for halogen strip heaters. If safe distances are
not maintained, discoloration or combustion could
occur.

a. Do not install halogen strip heaters less than 10″

(254 mm) above combustible surfaces.

b. Do not install halogen strip heaters less than

7″ (178 mm) above non-combustible surfaces.

c. Install all halogen strip heaters with a minimum

distance of 2″ (51 mm) from any wall or adjacent
surface.

1. Remove the unit from the carton.

NOTE: To prevent delay in obtaining warranty coverage,

complete online warranty registration. See the
IMPORTANT OWNER INFORMATION section for
details.

2. Remove tape and protective packaging from all surfaces of

the unit.

3. Install the unit in the desired location. Refer to the

“Installing the Unit” procedure in this section.

• Locate the unit in an area where the ambient air
temperature is constant and a minimum of 70°F (21°C).
Avoid areas that may be subject to active air movements
or currents (i.e., near exhaust fans/hoods and air
conditioning ducts).

• Make sure the unit is installed with the proper

clearances from adjacent surfaces.

4. Install the control box in the desired location. Refer to
“Installing the Control Box” procedure in this section.

Installation Site Requirements

The installation site must meet specific requirements for safe
and proper installation of the unit.

• Make sure the countertop material is designed to withstand
long periods of hot food holding temperatures. Contact the
manufacturer of the countertop material for application
information.

• Make sure the installation site provides the proper
minimum clearances for adjacent surfaces. The following
are the required minimum clearances:

Above Unit = 1-1/2″ (38 mm)
Sides of Unit = 2″ (51 mm)
Below Unit = 7″ (178 mm), non-combustible base surface

10″ (254), combustible base surface

Minimum Clearances

NOTE: Halogen strip heaters can be installed over a steam

table. Follow the clearance requirements for installation
over a non-combustible base surface.

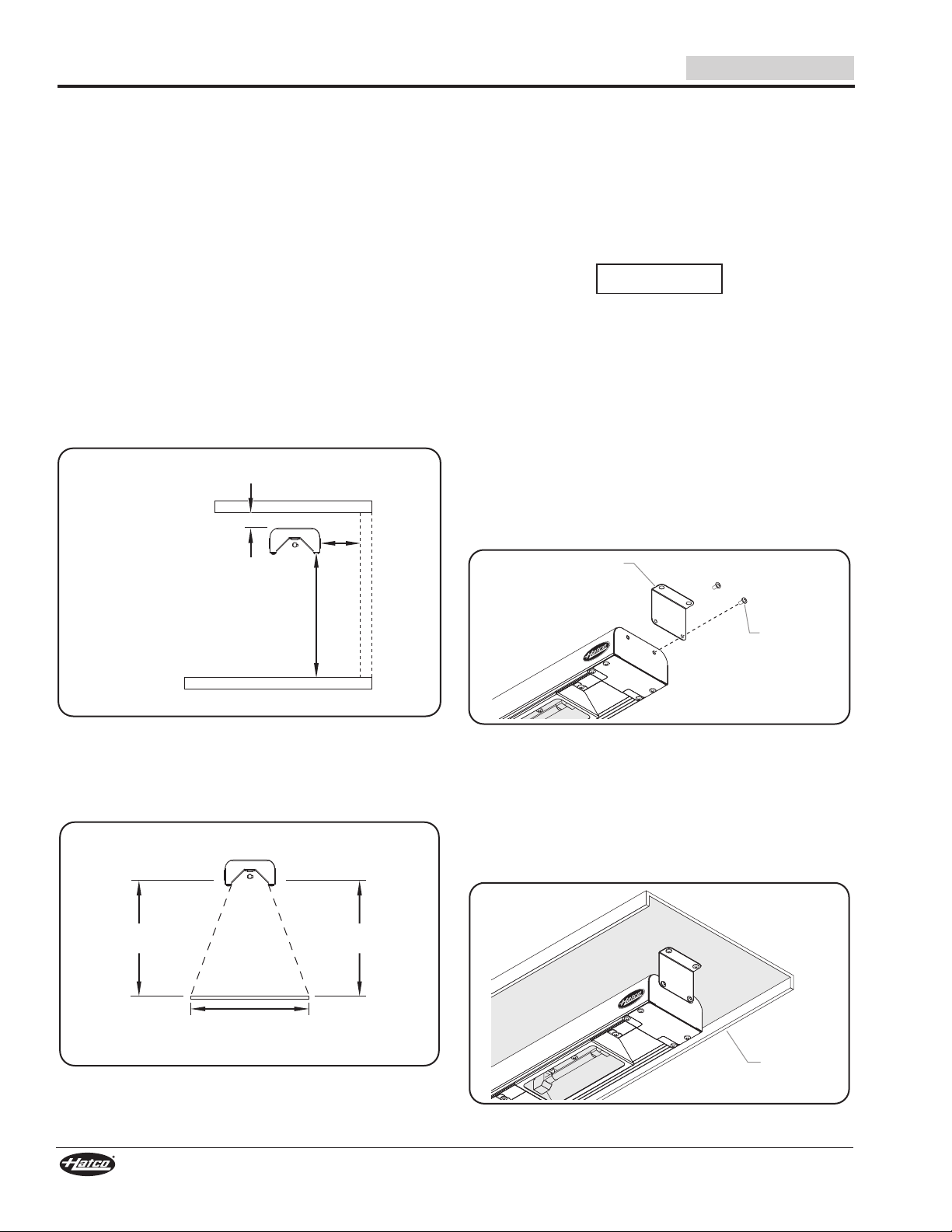

Recommended Installation Heights

6

Form No. GRN4M-0714

English

Angle Bracket

Angle Bracket
Screw

NOTICE

Shelf

INSTALLATION

Installing the Unit

Use the following procedure to install the unit using the supplied
angle brackets. Refer to the OPTIONS AND ACCESSORIES
section near the back of this manual for other installation
options.

NOTE: Consult the manufacturer of the countertop material for

application information and surface temperature limits
before installing the unit.

Damage to any countertop material caused by heat
generated from Hatco equipment is not covered under the
Hatco warranty. Contact manufacturer of countertop
material for application information.

1. Position the unit on a flat surface with the halogen lights
facing down.

2. Install the angle brackets on each end of the unit.

NOTE: The angle brackets are shipped loose in the carton.

On each end of the unit:

a. Remove the two angle bracket screws.
b. Align the angle bracket with the mounting holes on the

unit. Secure the bracket with the two angle bracket
screws.

3. Fasten the angle brackets to the underside of the shelf
using appropriate fasteners (not supplied by Hatco). Make
sure the unit is facing the desired direction with the wire
leads on the proper side before fastening the unit to the
shelf.

Shelf Installation

4. Route the wire leads toward the installation location for the
control box.

NOTE: The angle brackets provide the required 1-1/2″ (38 mm)

Form No. GRN4M-0714

Angle Bracket Installation

minimum clearance above the unit.

7

INSTALLATION

WARNING

NOTICE

8-1/8″

(206 mm)

Max.

3-7/8″

(98 mm)

Control Box Cutout

D

O

N

O

T

I

N

S

T

A

L

L

B

O

X

I

N

T

H

I

S

A

R

E

A

D

O

N

O

T

I

N

S

T

A

L

L

B

O

X

I

N

T

H

I

S

A

R

E

A

Front Cover

Front Cover Screw

Control Box

Hex Nut

Heat Control

Knob

Control
Box
Cutout

Heat

English

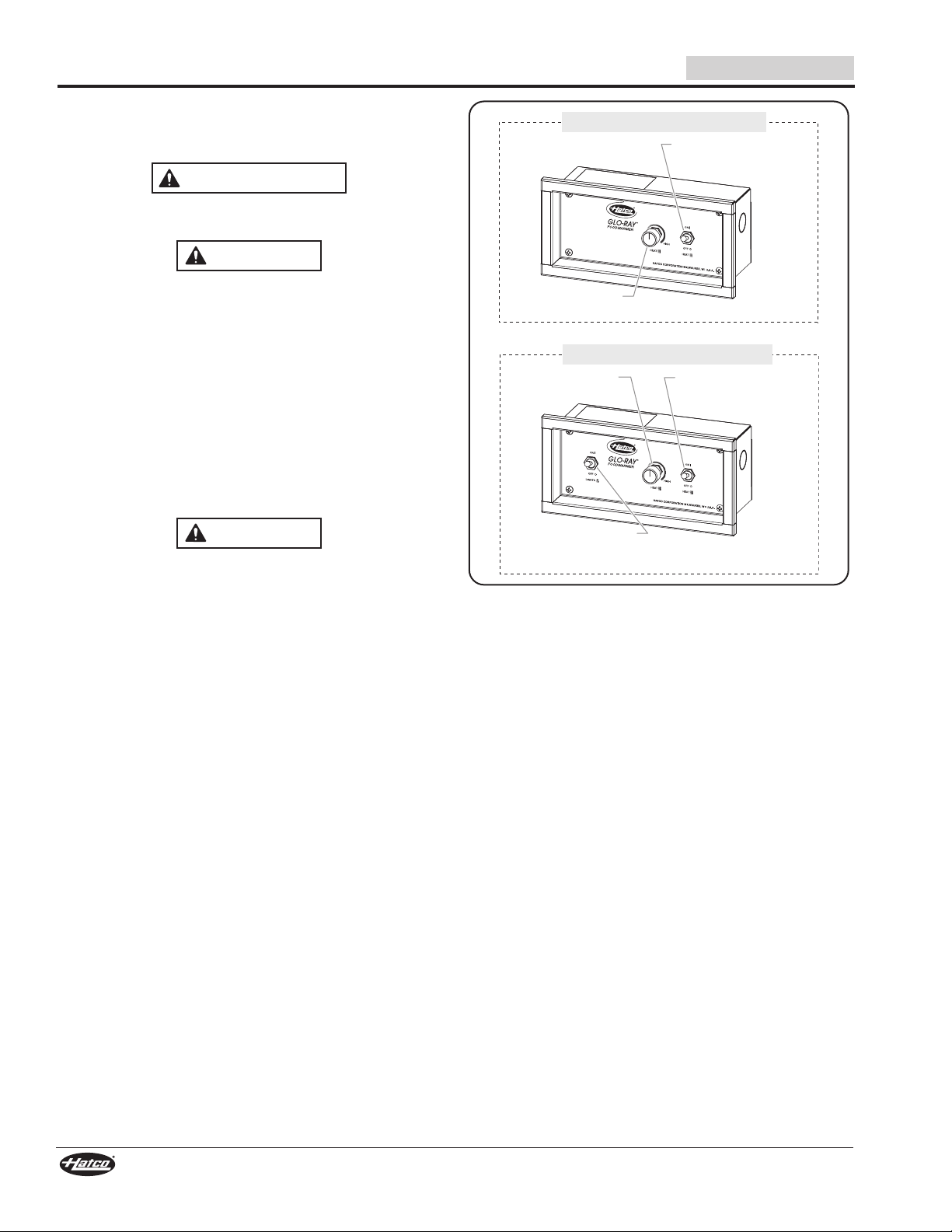

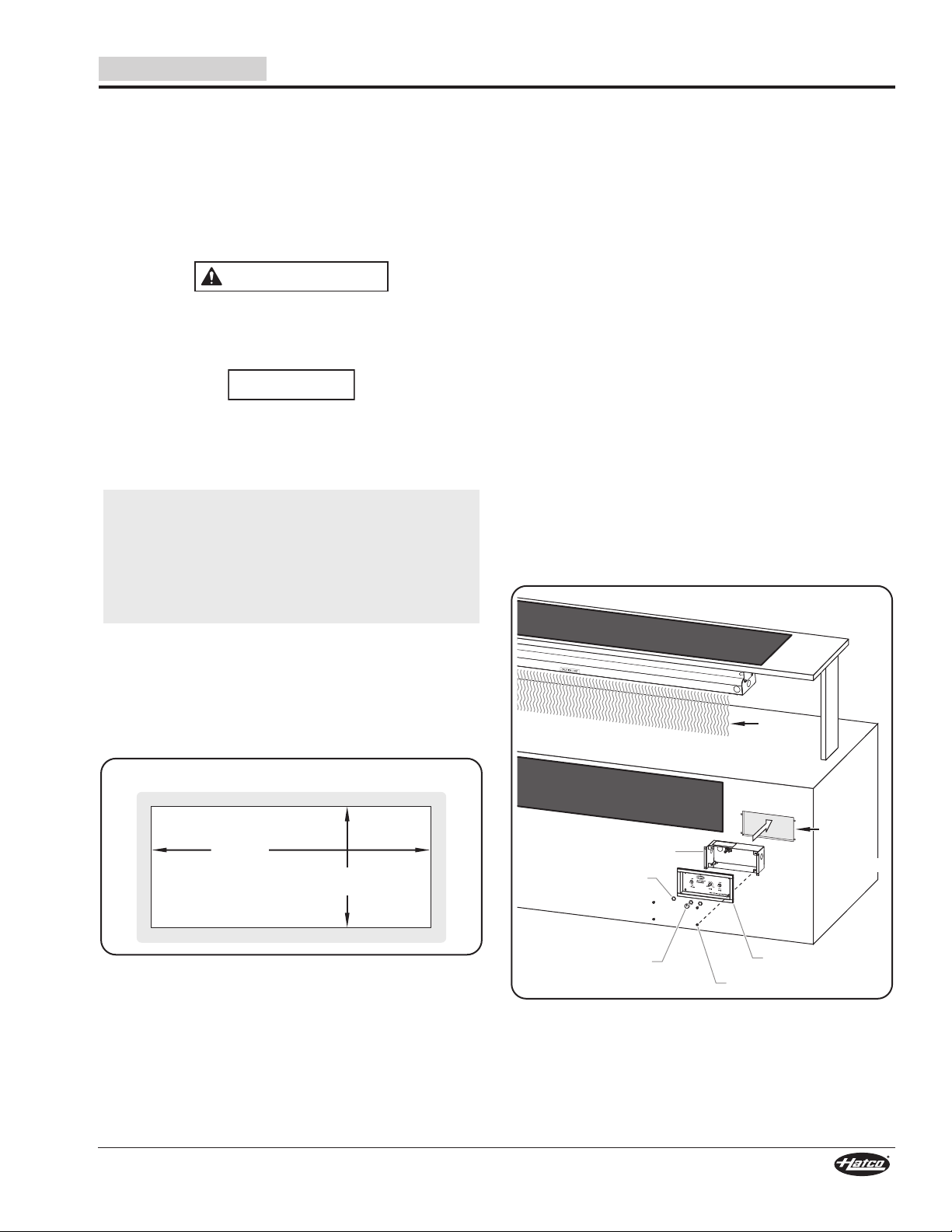

Installing the Control Box

Use the following procedure to install the control box.

NOTE: Units can be ordered with up to ten feet (3 m) of wire

leads, depending on the installation location of the
control box.

Control box must be mounted in a vertical surface.
Mounting control box in a horizontal surface may result in
the collection of liquids and lead to electric shock.

Install remote-mounted control box outside of heat zone.
Locating control box inside heat zone will cause control(s)
to overheat, malfunction, and fail.

IMPORTANT NOTE:

Remote-mounted control boxes must be installed in a cool,
dry location as far away from any heat zone as possible. Do
not mount control boxes directly on, under, or above unit. Do
not mount control boxes in direct contact with any heated
surface or near any steam generating equipment.

1. Make the appropriate cutout in the vertical surface where
the control box will be installed. Refer to the illustration
below for cutout dimensions.

NOTE: Make sure a minimum depth of 5-1/4″ (133 mm) is

available behind the vertical surface for the depth of the
control box and wires.

4. Remove the front cover of the control box. To remove:
a. Loosen the set screw and pull the heat control knob off

its stem. Remove the heat control stem hex nut(s).

b. Remove the toggle switch hex nut(s) at the base of the

toggle switch.

c. Remove the four front cover mounting screws.

5. Make the electrical connections between the unit and the

control box. Refer to the wiring diagram included with the
unit.

6. Make the electrical connections between the control box

and the power supply. Refer to the wiring diagram included
with the unit.

7. Install the control box in the cutout. Make sure the wiring on

the back of control box is not pinched during installation.

8. Fasten the control box to the vertical surface using four

screws (not supplied).

9. Position the front cover on the control box and secure in

position using the four front cover screws.

10. Replace the heat control stem hex nut(s), heat control
knob, and toggle switch hex nut(s).

Control Box Cutout Dimensions

NOTE: Make sure the width of the control box cutout does not

exceed the above dimension.

2. Complete the routing of the wire leads from the unit to meet
up with the wire leads on the control box.

3. Route the wire leads from the power supply to meet up
with the wire leads on the control box.

Installing the Control Box

8

Form No. GRN4M-0714

English

CAUTION

CAUTION

WARNING

HEAT Control

Knob

HEAT ON/OFF
(I/O) Switch

GRN4 Control Box

LIGHTS ON/OFF

(I/O) Switch

HEAT Control

Knob

HEAT ON/OFF
(I/O) Switch

GRN4L Control Box

General

Use the following information to operate a Glo-Ray®Narrow
Halogen Strip Heater.

Read all safety messages in the IMPORTANT SAFETY
INFORMATION SECTION before operating this equipment.

Standard and approved manufacturing oils may smoke up
to 30 minutes during initial startup. This is a temporary
condition. Operate unit without food product until smoke
dissipates.

Startup

1. Move the HEAT ON/OFF (I/O) switch to the ON (I) position.
The halogen heat lamps will illuminate.

2. Turn the HEAT control knob to the desired setting.

3. For GRN4L Models, move the LIGHTS ON/OFF (I/O)
switch to the ON (I) position. The Xenon display lights will
illuminate.

BURN HAZARD: Some exterior surfaces on unit will get
hot. Use caution when touching these areas.

4. Allow 30 minutes to reach operating temperature before
holding food product underneath the strip heater.

Shutdown

1. Move the HEAT ON/OFF (I/O) switch to the OFF (O)
position.

2. For GRN4L Models, move the LIGHTS ON/OFF (I/O)
switch to the OFF (O) position.

OPERATION

GRN4 and GRN4L Control Boxes

Form No. GRN4M-0714

9

MAINTENANCE

NOTICE

WARNING

WARNING

NOTICE

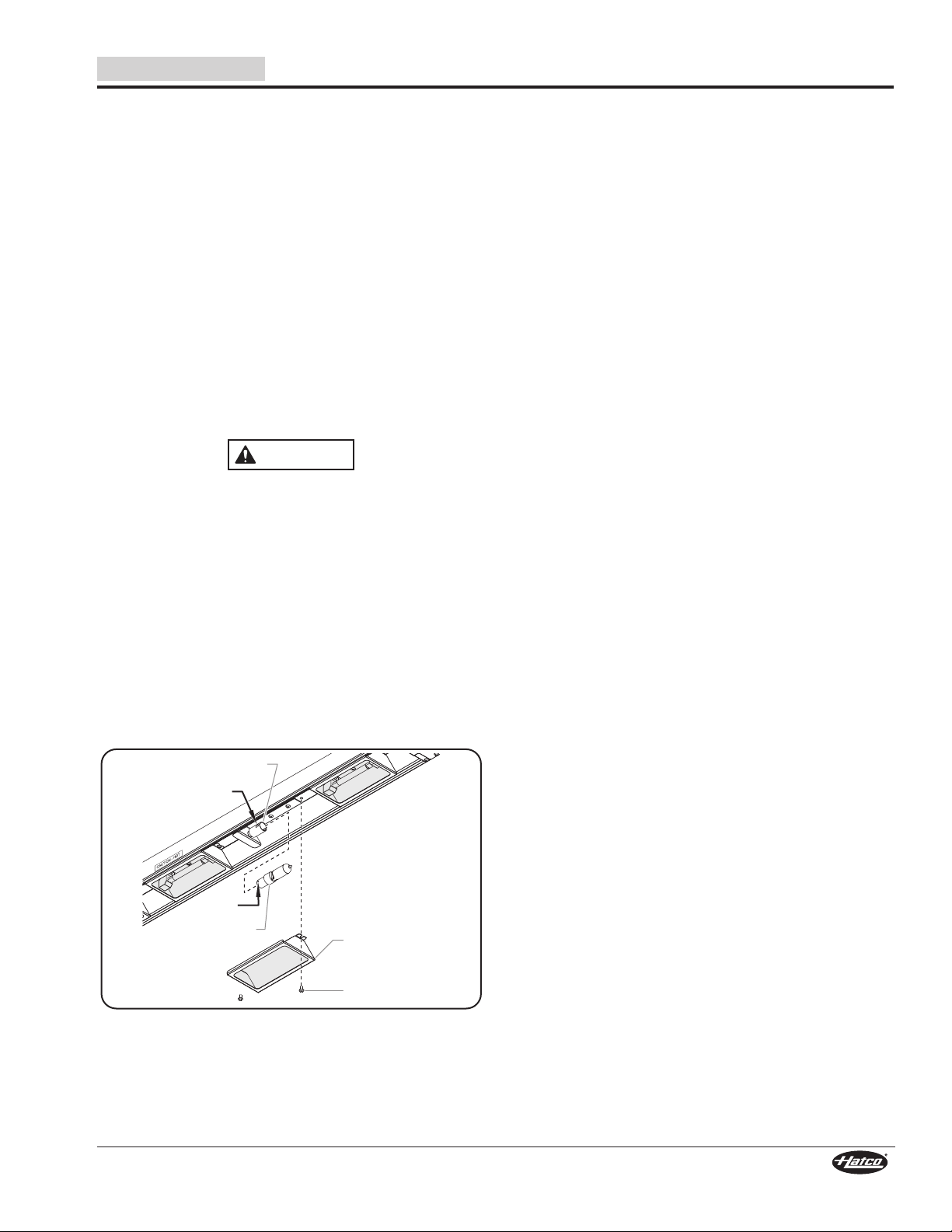

Light Cover
w/Glass Shield

Screw

Halogen

Heat Lamp

Bulb

Lamp Holder

English

General

Glo-Ray®Narrow Halogen Strip Heaters are designed for
maximum durability and performance with minimum
maintenance.

ELECTRIC SHOCK HAZARD:

• Turn OFF power switch, turn off power at circuit
breaker, and allow unit to cool before performing any
cleaning, adjustments, or maintenance.

• DO NOT submerge or saturate with water. Unit is not
waterproof. Do not operate if unit has been submerged
or saturated with water.

• Do not steam clean or use excessive water on unit.

• This unit is not “jet-proof” construction. Do not use jet­clean spray to clean this unit.

• Do not clean unit when it is energized or hot.

• Use only Genuine Hatco Replacement Parts when
service is required. Failure to use Genuine Hatco
Replacement Parts will void all warranties and may
subject operators of the equipment to hazardous
electrical voltage, resulting in electrical shock or burn.
Genuine Hatco Replacement Parts are specified to
operate safely in the environments in which they are
used. Some aftermarket or generic replacement parts
do not have the characteristics that will allow them to
operate safely in Hatco equipment.

This unit has no “user-serviceable” parts. If service is
required on this unit, contact an Authorized Hatco Service
Agent or contact the Hatco Service Department at
800-558-0607 or 414-671-6350; fax [phone]; or
International fax [phone].

Cleaning

To preserve the finish of the unit as well as maintain
performance, it is recommended that the unit be cleaned daily.

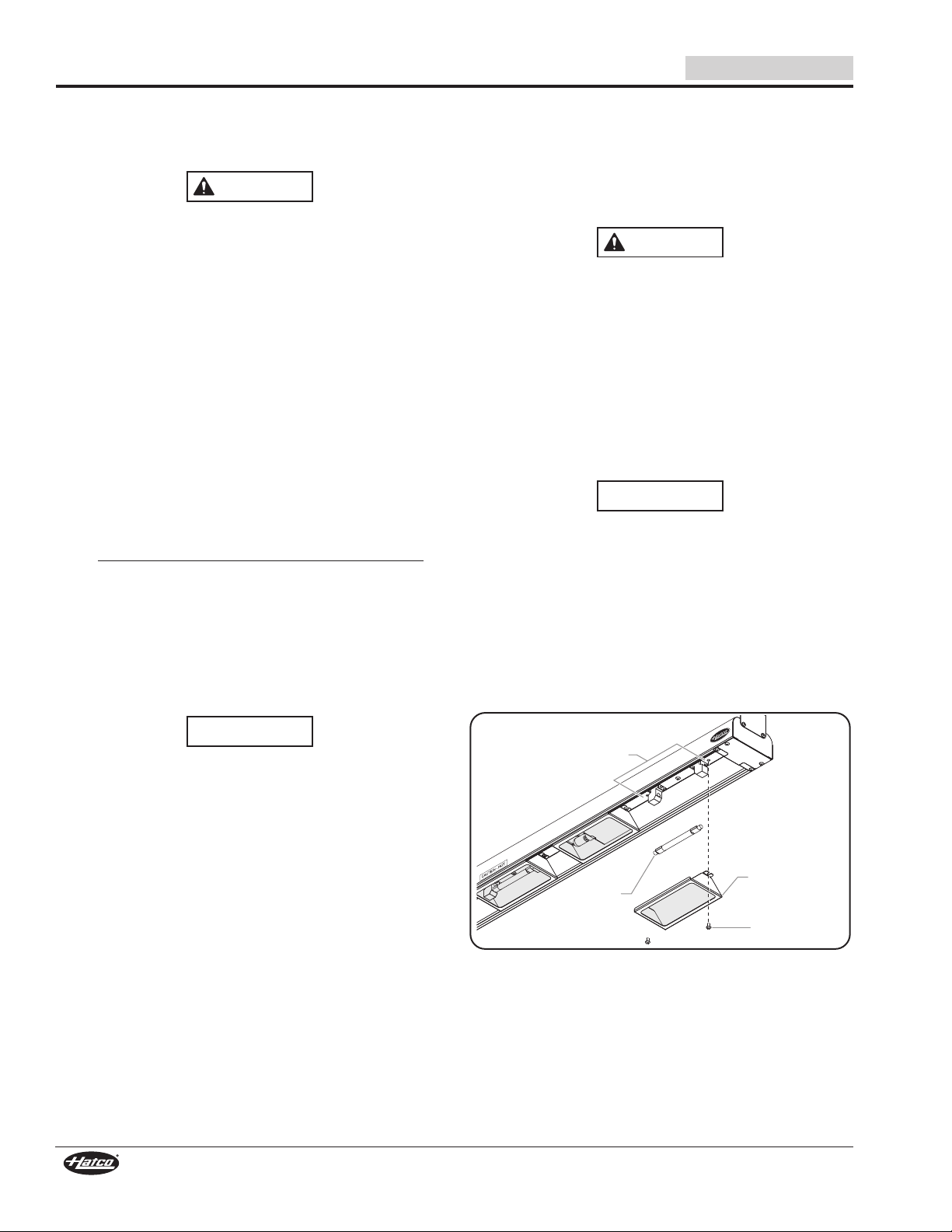

Replacing a Heat Lamp Bulb

Use the following procedure to replace a halogen heat lamp
bulb. Use Hatco P/N R02.30.170.00 when replacing a halogen
heat lamp.

NOTE: Heat lamps supplied by Hatco are designed specifically

for this application. Use of heat lamps not supplied by
Hatco will void the unit warranty.

The light fixtures in this unit have glass safety shields
covering the light bulbs to meet National Sanitation
Foundation (NSF) standards. To avoid personal injury
and/or food contamination, always operate unit with glass
safety shields properly installed.

1. Turn off the unit, disconnect from the power circuit, and
allow the unit to cool.

2. Holding one hand under the light cover, use a screwdriver to
remove the two screws that secure the light cover in position.

NOTE: The glass shield inside the light cover is loose and will

drop down with the light cover. Make sure to support the
light cover with one hand during removal of the screws.

Do not touch halogen heat lamp with bare hands. Use
clean gloves, cloth, or paper towel when handling halogen
lamps. Oil from skin will reduce lamp life and effectiveness.

3. Remove the old heat lamp bulb from the lamp holder. The
bulbs are held in position with spring steel contacts on each
side of the lamp holder. To remove:

a. Grasp the old bulb and carefully push it into one of the

spring steel contacts in the lamp holder to release it from
the opposite side spring steel contact.

b. Pull the free end of the lamp down and remove the bulb

from the lamp holder.

Use non-abrasive cleaners and cloths only. Abrasive
cleaners and cloths could scratch finish of unit, marring
its appearance and making it susceptible to soil
accumulation.

1. Turn off the unit and allow it to cool.

2. Wipe down all metal surfaces using a

soft, clean, damp

cloth. Stubborn stains may be removed with a non-

abrasive cleaner. Hard to reach areas should be cleaned
with a small brush and mild soap.

3. Wipe dry all metal surfaces with a clean, non-abrasive
cloth.

4. Clean the glass shields using standard glass cleaner.
Spray glass cleaner onto a paper towel and then wipe
glass. Do not spray directly onto glass.

10

Replacing a Heat Lamp

Form No. GRN4M-0714

English

WARNING

Xenon

Light Bulb

Tab

Light Socket

Locking

Channel

Light Cover
w/Glass Shield

Screw

MAINTENANCE

4. While wearing gloves or using other protection, install the
new bulb into the lamp holder.

a. Grasp the new bulb and carefully push one end into the

spring steel contact in one side of the lamp holder.

b. Lift the other end of the bulb into position against the

spring steel contact on the opposite side of the lamp
holder (opposing pressure from the spring steel contacts
will hold the bulb securely in the lamp holder).

5. Position the light cover with glass shield over the halogen
heat lamp bulb and secure using the two screws.

Replacing a Display Light Bulb
(GRN4L Models)

GRN4L models are equipped with Xenon display lights that help
illuminate the warming area. Use Hatco P/N R02.30.171.00
when replacing a Xenon light bulb.

NOTE: Light bulbs supplied by Hatco are designed specifically

for this application. Use of light bulbs not supplied by
Hatco will void the unit warranty.

The light fixtures in this unit have glass safety shields
covering the light bulbs to meet National Sanitation
Foundation (NSF) standards. To avoid personal injury
and/or food contamination, always operate unit with glass
safety shields properly installed.

Use the following procedure to replace a Xenon light bulb.

1. Turn off the unit, disconnect from the power circuit, and
allow the unit to cool.

2. Holding one hand under the light cover, use a screwdriver
to remove the two screws that secure the light cover in
position.

NOTE: The glass shield inside the light cover is loose and will

drop down with the light cover. Make sure to support
the light cover with one hand during removal of the
screws.

3. Remove the old Xenon display light bulb from the light
socket.

a. Rotate the bulb in the socket until the tabs on bulb are

clear of the locking channels on the socket,

b. Pull the bulb out of the socket.

4. Install a new Xenon display light bulb into the light socket.

a. Push the bulb into the socket until the tabs on the bulb

align with the locking channels on the socket.

b. Turn the bulb so that the tabs on the bulb lock into the

locking channels on the socket.

5. Position the light cover with glass shield over the Xenon
display light bulb, and secure using the two screws.

Form No. GRN4M-0714

Replacing a Display Light

11

TROUBLESHOOTING GUIDE

WARNING

WARNING

English

This unit must be serviced by qualified personnel only.
Service by unqualified personnel may lead to electric
shock or burn.

ELECTRIC SHOCK HAZARD: Turn OFF power switch, turn
off power at circuit breaker, and allow unit to cool before
performing any cleaning, adjustments, or maintenance.

Symptom Probable Cause Corrective Action

Unit is turned on, but not
working.

Heat is inadequate. HEATcontrol knob set too low. Turn the HEAT control knob to a higher setting.

Heat is excessive. HEATcontrol knob set too high. Turn the HEAT control knob to a lower setting.

Circuit breaker tripped. Reset circuit breaker.

Heat lamp bulb and/or light bulb burned out. Replace bulb(s). Refer to replacement procedures

HEAT ON/OFF (I/O) switch defective. Contact Authorized Service Agent or Hatco for

Supply voltage to unit is incorrect. Verify that voltage supply matches electrical

Internal electrical malfunction. Contact Authorized Service Agent or Hatco for

Unit mounted too high above target area. Lower unit, putting effective heat closer to target.

Excessive air movement around strip heater
target area.

Supply voltage to unit is incorrect. Verify the supply voltage to the unit matches the

in the MAINTENANCE section of this manual

assistance.

information listed on the unit.

assistance.

Restrict or redirect air movement (air conditioning
duct or exhaust fan) away from unit.

unit specifications.

Unit mounted too close to target area. Check to see that installation is within

Supply voltage to unit is incorrect. Verify that voltage supply matches electrical

Heat control switch is defective. Contact Authorized Service Agent or Hatco for

Troubleshooting Questions?

If you continue to have problems resolving an issue, please
contact the nearest Authorized Hatco Service Agency or Hatco
for assistance. To locate the nearest Service Agency, log onto
the Hatco website at www.hatcocorp.com and click on

Find Service Agent, or contact the Hatco Parts and Service
Team at:

Telephone: [phone] or 414-671-6350
e-mail: [email protected]
Fax: [phone] or 414-671-3976

specifications for type/model. Increase mounting
height if too close.

information listed on the unit.

assistance.

12

Form No. GRN4M-0714

English

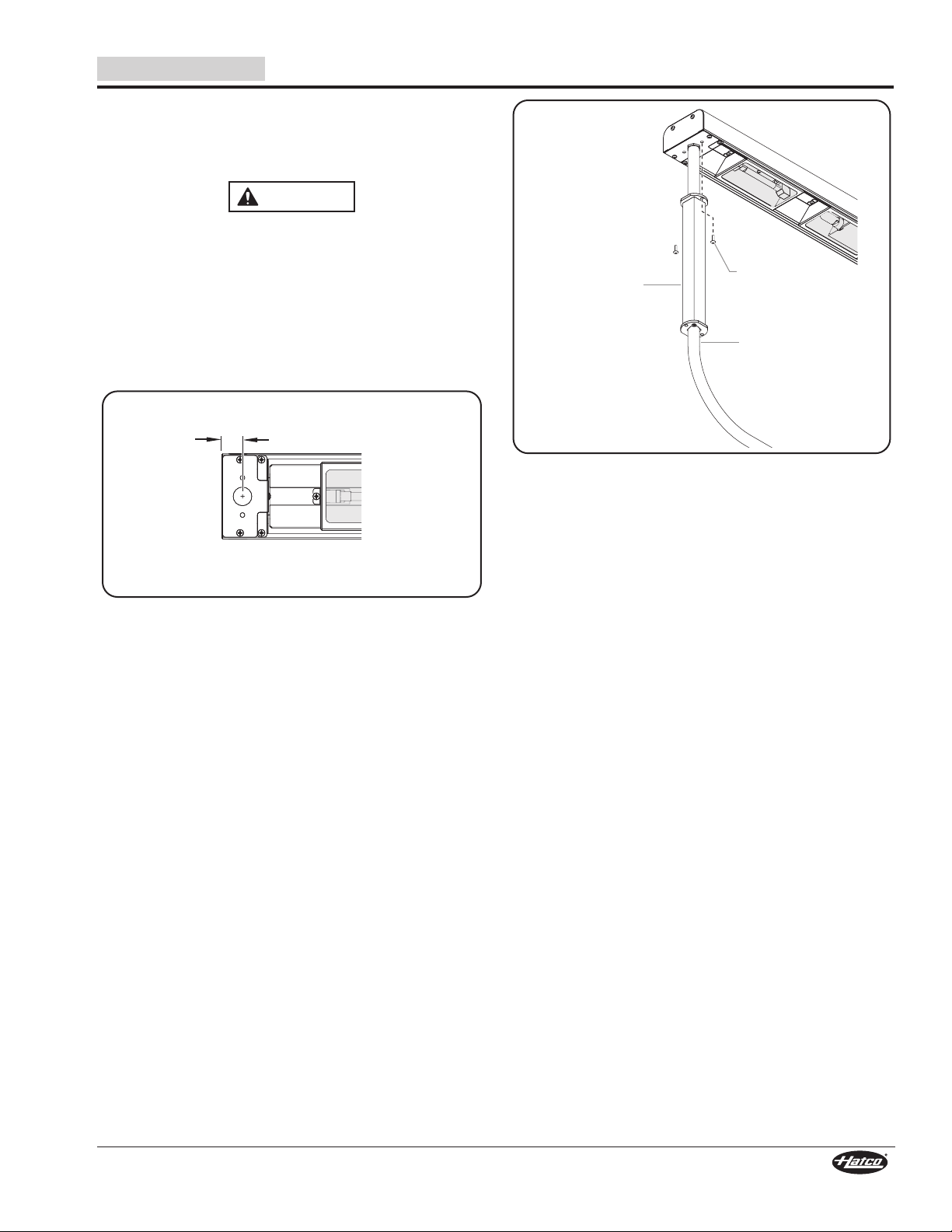

1″

(25 mm)

Distance from end of unit to center of conduit hole.

Needed for 1″ diameter hole cutout in mounting surface.

CAUTION

Non-Adjustable

Tubular Stand

Flexible
Conduit

Mounting
Screw

Non-Adjustable Tubular Stands

Tubular stand mounting permanently attaches the unit to a
countertop or serving table. All wiring may be concealed within
one of the tubular stands.

Ensure safe and proper operation. Refer to the “Installation
Site Requirements” listed in the INSTALLATION section of
this manual.

Aluminum, non-adjustable tubular stands are available in
heights of 10″, 12″, 14″, and 16″ (254, 305, 356, and 406 mm).

NOTE: Tubular stands cannot be retrofitted in the field.
NOTE: If wiring is to be concealed, a 1″ (25 mm) diameter hole

must be provided in the mounting surface centered
under the stand containing the wire leads.

OPTIONS AND ACCESSORIES

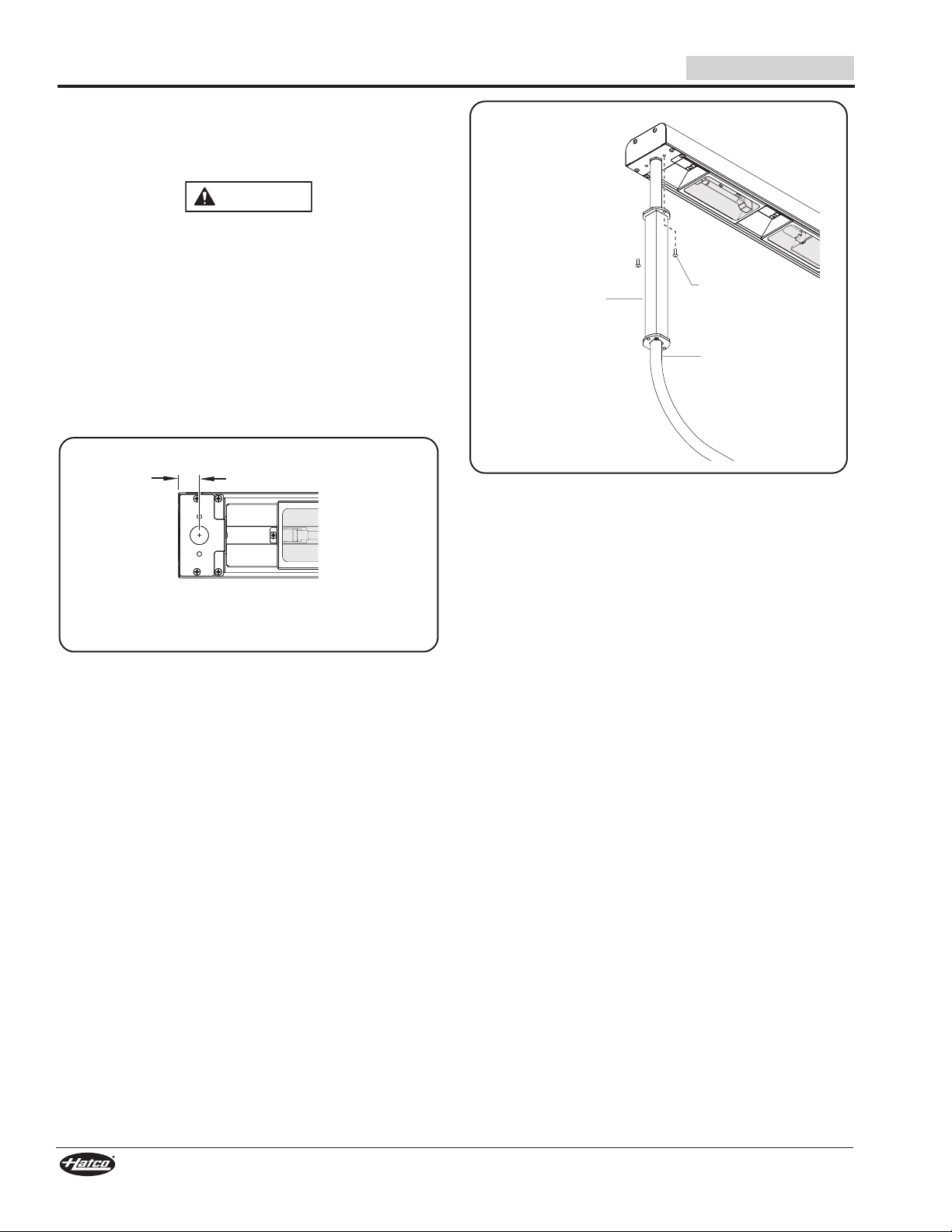

Tubular Stand Mounting

Countertop Conduit Hole Dimension

1. Position the unit upside-down on a flat surface.

NOTE: Units for this application are supplied with the conduit

attached to one side of the unit. Conduit should not be
removed.

2. If applicable, route the flexible conduit through the center
of one of the stands.

3. Pull the conduit-side stand up against the unit and secure
the stand to the unit using the screws supplied. Align the
other stand with the mounting holes at the other end of the
unit and secure the stand to the unit using the screws
supplied.

4. If applicable, route the flexible conduit through the 1″
diameter hole cut into the mounting surface.

5. Secure the stands to the mounting surface.

Form No. GRN4M-0714

13

LIMITED WARRANTY

English

1. PRODUCT WARRANTY

Hatco warrants the products that it manufactures (the
“Products”) to be free from defects in materials and
workmanship, under normal use and service, for a period of
one (1) year from the date of purchase when installed and
maintained in accordance with Hatco’s written instructions or
18 months from the date of shipment from Hatco. Buyer must
establish the Product’s purchase date by registering the
Product with Hatco or by other means satisfactory to Hatco in
its sole discretion.

Hatco warrants the following Product components to be free
from defects in materials and workmanship from the date of
purchase (subject to the foregoing conditions) for the period(s)
of time and on the conditions listed below:

a) One (1) Year Parts and Labor PLUS One (1) Additional

Year Parts-Only Warranty:

Conveyor Toaster Elements (metal sheathed)
Drawer Warmer Elements (metal sheathed)
Drawer Warmer Drawer Rollers and Slides
Strip Heater Elements (metal sheathed)
Display Warmer Elements (metal sheathed air heating)
Holding Cabinet Elements (metal sheathed air heating)
Heated Well Elements — HW and HWB Series

(metal sheathed)

b) One (1) Year Parts and Labor PLUS Four (4) Years

Parts-Only Warranty:

3CS and FR Tanks

c) One (1) Year Parts and Labor PLUS Nine (9) Years

Parts-Only Warranty on:

Electric Booster Heater Tanks
Gas Booster Heater Tanks

d) Ninety (90) Day Parts-Only Warranty:

Replacement Parts

THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN
LIEU OF ANY OTHER WARRANTY, EXPRESSED OR
IMPLIED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED
WARRANTY OF MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE OR PATENT OR OTHER
INTELLECTUAL PROPERTY RIGHT INFRINGEMENT.
Without limiting the generality of the foregoing, SUCH
WARRANTIES DO NOT COVER: Coated incandescent light
bulbs, fluorescent lights, heat lamp bulbs, coated halogen light
bulbs, halogen heat lamp bulbs, xenon light bulbs, LED light
tubes, glass components, and fuses; Product failure in booster
tank, fin tube heat exchanger, or other water heating equipment
caused by liming, sediment buildup, chemical attack, or
freezing; or Product misuse, tampering or misapplication,
improper installation, or application of improper voltage.

2. LIMITATION OF REMEDIES AND DAMAGES

Hatco’s liability and Buyer’s exclusive remedy hereunder will be
limited solely, at Hatco’s option, to repair or replacement using
new or refurbished parts or Product by Hatco or a Hatco­authorized service agency (other than where Buyer is located
outside of the United States, Canada, United Kingdom, or
Australia, in which case Hatco’s liability and Buyer’s exclusive
remedy hereunder will be limited solely to replacement of part
under warranty) with respect to any claim made within the
applicable warranty period referred to above. Hatco reserves
the right to accept or reject any such claim in whole or in part.
In the context of this Limited Warranty, “refurbished” means a
part or Product that has been returned to its original
specifications by Hatco or a Hatco-authorized service agency.
Hatco will not accept the return of any Product without prior
written approval from Hatco, and all such approved returns shall
be made at Buyer’s sole expense. HATCO WILL NOT BE
LIABLE, UNDER ANY CIRCUMSTANCES, FOR
CONSEQUENTIAL OR INCIDENTAL DAMAGES, INCLUDING
BUT NOT LIMITED TO LABOR COSTS OR LOST PROFITS
RESULTING FROM THE USE OF OR INABILITY TO USE THE
PRODUCTS OR FROM THE PRODUCTS BEING
INCORPORATED IN OR BECOMING A COMPONENT OF
ANY OTHER PRODUCT OR GOODS.

14

Form No. GRN4M-0714

Français

AVIS

ATTE NTION

AVERTISSEMENT

Service d'assistance et de pièces de
rechange disponible 7j/7, 24h/24 aux
États-Unis et au Canada en composant
le 800-558-0607.

SOMMAIRE

Informations Importantes pour le Propriétaire ................15

Introduction.........................................................................15

Consignes de Sécurité Importantes .................................16

Description du Modèle .......................................................17

Désignation du Modèle ......................................................17

Caractéristiques Techniques.............................................18

Dimensions — Rampe chauffante.....................................18

Dimensions — Boîtiers de commande..............................18

Tableau des valeurs nominales électriques — GRN4 .......18

Tableau des valeurs nominales électriques — GRN4L ....19

Installation...........................................................................19

Généralités........................................................................19

Exigences du lieu d'installation .........................................20

Installer l'appareil ..............................................................20

Installer le boîtier de commande .......................................21

INFORMATIONS IMPORTANTES POUR LE PROPRIÉTAIRE

Noter le numéro de modèle, le numéro de série , le voltage et la
date d’achat de votre appareil ci-dessous (étiquette de spécification
située sur le côté de l'appareil). Veuillez avoir cette information à
portée de la main si vous appelez Hatco pour assistance.

Modèle No. ______________________________________

Numéro de série __________________________________

Voltage __________________________________________

Date d’achat ______________________________________

Mode d'emploi.....................................................................22

Généralités........................................................................22

Maintenance ........................................................................23

Généralités........................................................................23

Nettoyage quotidien ..........................................................23

Remplacer une ampoule de lampe chauffante..................23

Remplacer une ampoule de lampe d'étalage

(modèles GRN4L) ...........................................................24

Guide de Dépannage ..........................................................25

Options et Accessoires......................................................26

Garantie Limitée..................................................................27

Horaires
ouvrables: 8h00 à 17h00

Heure du Centre des États-Unis (CST)
(Horaires d’été : juin à septembre—
8h00 à 17h00 CST du lundi au jeudi

8h00 à 14h30 CST le vendredi)
Téléphone: 800-558-0607; 414-671-6350
Courriel: [email protected]
Télécopieur: 800-690-2966 (Pièces et Service après-vente)

414-671-3976 (Internationale)

Enregistrez votre appareil!

Remplissez la garantie en ligne pour éviter les retards pour
faire jouer la garantie. Accédez au site Web Hatco
www.hatcocorp.com, sélectionnez le menu déroulant Parts
& Service, puis cliquez sur Warranty Registration.

Les rampes chauffantes étroites halogène Glo-Ray®de Hatco
gardent plus longtemps les aliments chauds à des
températures de service optimales. Les lampes chauffantes
halogène lumineuses mettent la nourriture en avant et leur
boîtier étroit est idéal pour une installation dans des espaces
confinés. Les aliments ne se dessèchent et ne se décolorent
pas ; même les plats les plus délicats donnent l'impression de
sortir tout juste du fourneau.

Les rampes chauffantes étroites halogène Glo-Ray
sont le fruit de recherches poussées et d’essais sur site
complets. Les matériaux utilisés ont été sélectionnés pour une
durabilité maximale, un aspect esthétique et une performance
optimale. Chaque appareil est soigneusement inspecté et testé
avant expédition.

Ce manuel fournit les consignes d'installation, de sécurité et de
fonctionnement des rampes chauffantes étroites halogène Glo­Ray. Hatco vous recommande de lire l’ensemble des instructions
d’installation, de sécurité et de fonctionnement contenues dans
ce manuel avant d’installer et d’utiliser l'appareil.

®

de Hatco

Des renseignements supplémentaires sont disponibles sur
notre site Web à www.hatcocorp.com.

INTRODUCTION

consignes

Les
identifiées par les mots indicateurs suivants :

AVERTISSEMENT indique une situation dangereuse qui, si
elle n’est pas évitée, peut provoquer la mort ou des
blessures graves.

ATTENTION indique une situation dangereuse qui, si elle
n’est pas évitée, peut provoquer des blessures légères ou
moyennes.

AVIS est utilisé pour des questions sans rapport avec des
blessures corporelles.

de

manuel

ce

dans

aissent

appar

qui

ité

sécur

sont

Formulaire n° GRN4M-0714

15

CONSIGNES DE SÉCURITÉ IMPORTANTES

ATTENTION

AVERTISSEMENT

AVERTISSEMENT

Français

Lisez l'information de securite importante suivante avant d'utiliser cet équipement pour éviter
des dommages ou la mort sérieux et pour éviter d'endommager l'équipement ou la propriété.

DANGER DE DÉCHARGE ÉLECTRIQUE :

• L'appareil doit être installé par un électricien qualifié.
L'installation doit être conforme à l'ensemble des
réglementations électriques locales. Une installation
par un personnel non qualifié provoquera une
annulation de la garantie de l'appareil. Cela peut
également entraîner un choc électrique ou une brûlure
et endommager l'unité et/ou les zones environnantes.

• Consultez un électricien agréé pour l'accomplissement
d'une installation électrique appropriée conformément
aux réglementations nationales (National Electrical
Code) et locales relatives à l'électricité.

• Mettez l'interrupteur sur « ARRÊT », coupez le courant
au disjoncteur et laissez refroidir l'unité avant d'effectuer
toute opération de nettoyage, de réglage ou d'entretien.

• NE PAS immerger l’appareil ni le saturer d’eau.
L’appareil n’est pas étanche à l’eau. Ne pas le faire
fonctionner s’il a été immergé ou saturé d’eau.

• N'installez pas l'unité au-dessus d'une table à vapeur
ou d'un autre appareil générant de la vapeur.

• L’appareil n’est pas à l’épreuve des intempéries. Placer
l’appareil à l’intérieur à une température ambiante de
21°C (70°F) minimum.

• Ne pas nettoyer à la vapeur ni utiliser trop d’eau sur
l’appareil.

• Cet appareil n’est pas étanche aux jets. Ne pas utiliser
de jet sous pression pour nettoyer l’appareil.

• Ne pas nettoyer l'appareil tant qu'il est branché ou chaud.

• Le boîtier de commande doit être installé sur une
surface verticale. L'installation du boîtier de commande
sur une surface horizontale peut entraîner une
accumulation de liquides et un risque d'électrocution.

• Ne pas tenter de réparer ni de changer un cordon
électrique endommagé. Ce cordon doit être changé par
Hatco, par un réparateur Hatco agréé ou par une
personnes de qualifications comparables.

• Pour les réparations, utiliser exclusivement des pièces
de rechange Hatco d’origine. Utilisez des pièces
détachées Hatco authentiques sous peine d'annuler
toutes les garanties et d'exposer l’utilisateur à des
tensions électriques dangereuses pouvant entraîner
une électrocution ou des brûlures. Les pièces de
rechange Hatco d’origine sont conçues pour
fonctionner sans danger dans les environnements dans
lesquels elles sont utilisées. Certaines pièces de
rechange génériques ou de second marché ne
présentent pas les caractéristiques leur permettant de
fonctionner sans danger dans la matériel Hatco.

DANGER D’INCENDIE :

• Positionnez l'appareil à bonne distance des murs et
matériaux combustibles. Si ces distances de sécurité ne
sont pas respectées, une décoloration ou une
combustion peut se produire. Reportez-vous aux
informations spécifiques d'installation et de montage de
ce manuel pour connaître les dégagements adéquats.

DANGER D’INCENDIE :

• Assurez-vous de suivre les informations d'installation
présentées ci-dessous concernant les rampes
chauffantes halogène. Si ces distances de sécurité ne
sont pas respectées, une décoloration ou une
combustion peut se produire.

a. N'installez pas de rampe chauffante halogène à une

distance inférieure à 254 mm (10") au-dessus des
surfaces combustibles.

b. N'installez pas de rampe chauffante halogène à

moins de 178 mm (7") au-dessus des surfaces non
combustibles.

c. Installez toutes les rampes chauffantes halogène à

une distance minimale de 51 mm (2") par rapport aux
murs ou surfaces adjacentes.

RISQUE D'EXPLOSION : Ne conservez pas ou n'utilisez pas
d'essence ou d'autres vapeurs ou liquides inflammables à
proximité de ces plaques ou de tout autre appareil.

N'utilisez que des ampoules électriques qui correspondent
ou qui surpassent les normes de la Fondation Nationale des
Affaires Sanitaires (NSF) et qui sont spécifiquement conçues
pour les espaces de conservation des aliments. Les bris d'une
ampoule électrique non-opalisée peuvent provoquer des
dommages corporels et/ou une contamination des aliments.

Assurez-vous que tous les opérateurs ont été formés à
l'utilisation sûre et correcte de l'appareil.

Cet appareil ne doit pas être utilisé par des enfants ou des
personnes avec des capacités physiques, sensorielles ou
mentales diminuées. Assurez-vous que les enfants sont
bien surveillés et tenez-les à l'écart de l'appareil.

Hatco Corporation n'est pas responsable de la température
réelle à laquelle les aliments sont servis. Il est de la
responsabilité de l'utilisateur de s'assurer que les produits
alimentaires sont maintenus et servis à une température
sans danger.

Cet appareil ne contient aucune pièce réparable par
l’utilisateur. Si cet appareil doit être réparé, contacter un
réparateur Hatco agréé ou le Service après-vente Hatco au
800-558-0607 ou 414-671-6350 ; télécopieur 800-690-2966;
télécopieur internationale 414-671-3976.

DANGER DE BRÛLURE : Certaines surfaces extérieures de
l’appareil deviennent chaudes. Toucher ces zones de
l’appareil avec précaution.

Les huiles de fabrication standard et approuvées pourront
fumer pendant 30 minutes après l'allumage initial. C'est un
problème temporaire. Utilisez l'appareil à vide jusqu'à
dissipation de la fumée.

Assurez-vous que le fonctionnement est sûr et adapté.
Référez-vous aux « Exigences du lieu d'installation »
décrites dans la section Installation de ce manuel.

16

Formulaire n° GRN4M-0714

Français

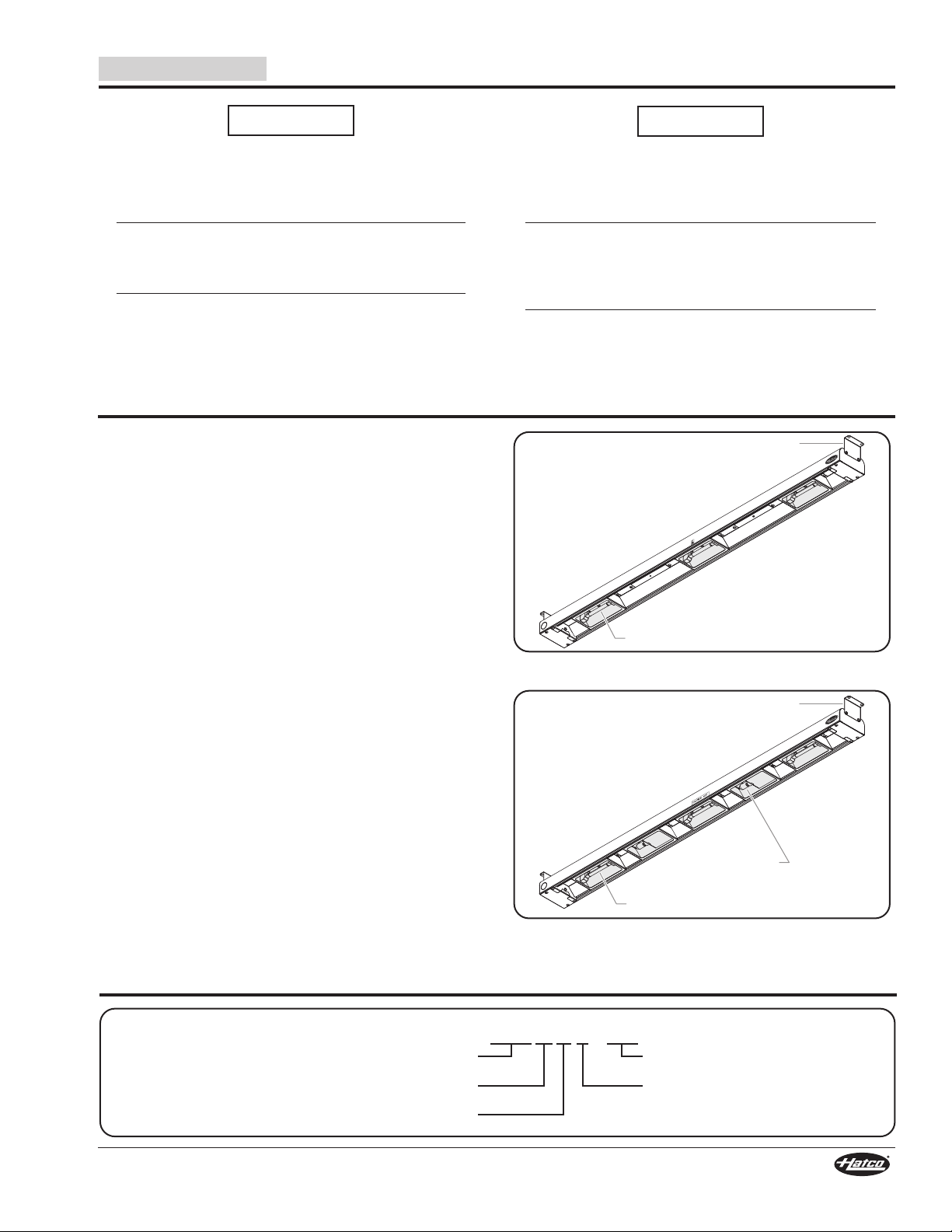

Tube d'éclairage

au xénon

Lampe chauffante halogène

Cornière

Lampe chauffante halogène

Cornière

G R N 4 L - XX

Glo-Ray

Boîtier étroit

Chaleur halogène/source de lumière

Lampes au xénon

Largeur (pouces)

AVIS

AVIS

CONSIGNES DE SÉCURITÉ IMPORTANTES

Ne touchez pas les ampoules de lampe chauffante
halogène à mains nues. Utilisez des gants, un chiffon ou
du papier absorbant lorsque vous manipulez les ampoules
halogène. L'huile présente sur la peau réduit la durée de
vie et l'efficacité des ampoules.

Les dommages à toute partie du comptoir pouvant être
causés par la chaleur générée par l'équipement de Hatco
ne sont pas couverts par la garantie de Hatco. Contactez le
fabricant du comptoir pour obtenir des renseignements.

L'installation de deux appareils ou plus avec moins de
76 mm (3") entre les boîtiers peut entraîner une défaillance
prématurée des composants. Le non-respect des
distances appropriées peut entraîner un dommage
thermique sur les composants électriques.

Tous les Modèles

Toutes les rampes chauffantes étroites halogène Glo-Ray© se
composent d'un boîtier en acier étroit, idéal pour l'installation dans
des espaces réduits. Chacune est équipée de lampes chauffantes
halogène qui fournissent une chaleur homogène ainsi qu'un
éclairage d'étalage lumineux. Les commandes sont logées dans
un boîtier de commande monté à distance. Les options de finition
incluent l'acier inoxydable ou différentes couleurs peintes par
poudrage, finitions brillantes et finitions plaquées.

Les rampes chauffantes étroites halogène sont fournies avec
des cornières pour le montage sous une étagère. Les supports
tubulaires optionnels non réglables sont disponibles pour le
montage sur comptoir (référez-vous à la section Options et
accessoires pour obtenir de plus amples renseignements).

Modèles GRN4

Les modèles GRN4 sont disponibles en différentes largeurs, de
457 à 1829 mm (18" à 72"). Ils sont équipés de lampes chauffantes
halogène uniquement. Les commandes sont composées d'un
interrupteur ON/OFF (marche/arrêt) du HEAT (chauffage) et d'un
bouton de HEAT (chauffage).

Installez le boîtier de commande monté à distance hors des
zones soumises à des températures supérieures à 29°C
(85°F). Des températures excessives entraîneront une
surchauffe, un dysfonctionnement et une défaillance d'une
ou de plusieurs commandes.

Utilisez uniquement des nettoyants non abrasifs et des
chiffons doux. Les chiffons et nettoyant abrasifs pourraient
rayer la finition de l'unité, altérant son apparence et la
rendant vulnérable à l'accumulation de saleté. Utilisation
de matériaux abrasifs annulera la garantie.

Cette unité est réservée à un usage professionnel
uniquement — elle n'est PAS dédiée à un usage personnel.

DESCRIPTION DU MODÈLE

Modèle GRN4

Modèles GRN4L

Les modèles GRN4L sont disponibles en différentes largeurs,
de 610 à 1829 mm (24" à 72"). Ils sont équipés de lampes
chauffantes halogène et de lampes d'étalage au xénon. Les
lampes d'étalage au xénon assurent un éclairage
supplémentaire lorsque les lampes chauffantes halogène sont
coupées ou sont réglées sur un niveau de chauffage bas. Les
commandes sont composées d'un interrupteur ON/OFF
(marche/arrêt) du HEAT (chauffage), d'un bouton de HEAT
(chauffage) et d'un interrupteur ON/OFF (marche/arrêt) des
LIGHTS (lumières).

Formulaire n° GRN4M-0714

17

Modèle GRN4L

DÉSIGNATION DU MODÈLE

CARACTÉRISTIQUES TECHNIQUES

AB

D

E

C

Vue de face

Couvercle avant

Vue de côté

A

B

Vue de face

Vue de côté

C

Dimensions — Rampe Chauffante

Français

Modèle

GRN4

GRN4L

Largeur

(A)

457–1829 mm

(18–72″)

610–1829 mm

(24–72″)

Profondeur

(B)

102 mm

(4″)

102 mm

(4″)

Dimensions — Boîtier de commande

Boîtier de
commande

Largeur

(A)

225 mm

(8-7/8″)

Profondeur

(B)

105 mm

(4-1/8″)

Hauteur

(C)

54 mm

(2-1/8″)

54 mm

(2-1/8″)

Hauteur

(C)

89 mm
(3-1/2″)

Dimensions de la rampe chauffante

Largeur du

couvercle (D)

2259mm

(9″)

Hauteur du

couvercle (E)

114 mm

(4-1/2″)

Dimensions du boîtier de commande

Tableau des valeurs nominales électriques — Modèles GRN4

Nb d'ampoules Poids

Modèle Tension Intensité Amps halogène d’embarquement

GRN4-18 120 400 3.3 2 5 Kg (10 lbs.)

GRN4-24 120 400 3.3 2 5 Kg (11 lbs.)

GRN4-30 120 400 3.3 2 5 Kg (12 lbs.)

GRN4-36 120 600 5.0 3 6 Kg (13 lbs.)

GRN4-42 120 600 5.0 3 6 Kg (14 lbs.)

GRN4-48 120 600 5.0 3 7 Kg (15 lbs.)

GRN4-54 120 800 6.7 4 8 Kg (17 lbs.)

GRN4-60 120 800 6.7 4 8 Kg (18 lbs.)

GRN4-66 120 1000 8.3 5 9 Kg (19 lbs.)

GRN4-72 120 1000 8.3 5 9 Kg (20 lbs.)

NOTA: Étiquette de caractéristiques techniques située sur le côté de l'appareil. Consultez l'étiquette pour connaître le numéro de

série et vérifier les caractéristiques électriques de l'appareil.

18

Formulaire n° GRN4M-0714

Français

AVERTISSEMENT

AVERTISSEMENT

CARACTÉRISTIQUES TECHNIQUES

Tableau des valeurs nominales électriques — Modèles GRN4L

Nb d'ampoules N° ampoules Poids

Modèle Tension Intensité Amps halogène au xénon d’embarquement

GRN4L-24 120 450 3.8 215 Kg (11 lbs.)

GRN4L-30 120 450 3.8 215 Kg (12 lbs.)

GRN4L-36 120 700 5.8 326 Kg (13 lbs.)

GRN4L-42 120 700 5.8 326 Kg (14 lbs.)

GRN4L-48 120 700 5.8 327 Kg (15 lbs.)

GRN4L-54 120 950 7.9 438 Kg (17 lbs.)

GRN4L-60 120 950 7.9 438 Kg (18 lbs.)

GRN4L-66 120 1200 10.0 549 Kg (19 lbs.)

GRN4L-72 120 1200 10.0 549 Kg (20 lbs.)

NOTA: Étiquette de caractéristiques techniques située sur le côté de l'appareil. Consultez l'étiquette pour connaître le numéro de

série et vérifier les caractéristiques électriques de l'appareil.

INSTALLATION

Généralités

Utilisez les informations contenues dans cette section pour
préparer l'installation de la rampe chauffante. Assurez-vous de
repérer les informations spécifiques à votre modèle de rampe
chauffante et à votre type d'installation.

DANGER DE DÉCHARGE ÉLECTRIQUE :

• L'appareil doit être installé par un électricien qualifié.
L'installation doit être conforme à l'ensemble des
réglementations électriques locales. Une installation
par un personnel non qualifié provoquera une
annulation de la garantie de l'appareil. Cela peut
également entraîner un choc électrique ou une brûlure
et endommager l'unité et/ou les zones environnantes.

• Consultez un électricien agréé pour l'accomplissement
d'une installation électrique appropriée conformément
aux réglementations nationales (National Electrical
Code) et locales relatives à l'électricité.

• L’appareil n’est pas à l’épreuve des intempéries. Placer
l’appareil à l’intérieur à une température ambiante de
21°C (70°F) minimum.

DANGER D’INCENDIE : Positionnez l'appareil à bonne
distance des murs et matériaux combustibles. Si ces
distances de sécurité ne sont pas respectées, une
décoloration ou une combustion peut se produire. Reportez­vous aux informations spécifiques d'installation et de montage
de ce manuel pour connaître les dégagements adéquats.

1. Retirer l'appareil de sa boîte.

2. Retirer le ruban et le film de protection de toutes les sur­faces de l'appareil.

NOTA: Pour éviter des retards dans l'obtention de la

couverture de la garantie, complétez l'enregistrement
en ligne de votre garantie. Lisez la section

INFORMATIONS IMPORTANTES POUR LE
PROPRIETAIRE pour plus de détails.

3. Installez l'unité à l'emplacement souhaité. Référez-vous à la
procédure « Installation de l'appareil » de la présente section.

• Placez l'unité dans une zone dont la température
ambiante est constante 21°C minimum (70°F). Évitez les
endroits susceptibles d'activer les mouvements ou les
courants d'air (proximité des ventilateurs ou hottes
d'évacuation et conduites de climatisation).

• Assurez-vous que l'appareil est installé avec les

autorisations appropriées des surfaces adjacentes.

DANGER DE DÉCHARGE ÉLECTRIQUE : Assurez-vous de
suivre les informations d'installation présentées ci­dessous concernant les rampes chauffantes halogène. Si
ces distances de sécurité ne sont pas respectées, une
décoloration ou une combustion peut se produire.

a. N'installez pas de rampe chauffante halogène à une

distance inférieure à 254 mm (10") au-dessus des
surfaces combustibles.

b. N'installez pas de rampe chauffante halogène à

moins de 178 mm (7") au-dessus des surfaces non
combustibles.

c. Installez toutes les rampes chauffantes halogène à

une distance minimale de 51 mm (2") par rapport aux
murs ou surfaces adjacentes.

4. Installez le boîtier de commande à l'endroit voulu. Référez­vous à la procédure « Installation du boîtier de commande
» de la présente section.

Formulaire n° GRN4M-0714

19

INSTALLATION

38 mm

(1-1/2″)

2″ (51 mm)51 mm (2″)

Plaque

Mur à l'arrière

ou sur le côté

Comptoir

178 mm

(7″)

Dégagement

minimum au-dessus des

surfaces non combustibles

=

254 mm

(10″)

Dégagement

minimum au-dessus

des surfaces combustibles

=

Dimension de la zone de chauffage

(en fonction de la hauteur de montage,

environ 305 mm [12″])

229–330 mm

(9–13″)

Hauteur d'installation

recommandée

au-dessus de surfaces

non combustibles

Hauteur d'installation

recommandée

au-dessus de surfaces

combustibles

254–330 mm

(10–13″)

NOTICE

Cornière

Vis de
la cornière

Plaque

Français

Exigences du lieu d'installation

Le lieu d'installation doit satisfaire aux exigences spécifiques
concernant l'installation sécurisée et correcte de l'appareil.

• Assurez-vous que le matériau du comptoir est conçu pour
résister à de longues périodes de températures de
maintien de la chaleur des aliments. Contactez le fabricant
du comptoir pour obtenir des informations concernant ce
problème.

• Assurez-vous que le lieu d'installation respecte les
dégagements minimum corrects pour les surfaces
adjacentes. Les dégagements minimum requis sont les
suivants :

Au-dessus de l'appareil = 38 mm (1-1/2")
Sur les côtés de l'appareil = 51 mm (2")
En dessous de l'appareil = 178 mm (7"), au-dessus des

surfaces non combustibles.
254 mm (10"), au-dessus

des surfaces combustibles.

Installer l'appareil

Appliquez la procédure suivante pour installer l'appareil en
utilisant les cornières fournies. Référez-vous à la section «
Options et accessoires » à la fin de ce manuel pour d'autres
options d'installation.

NOTA: Contactez le fabricant du matériau du comptoir pour

obtenir des informations concernant cette application et
les limites de température de la surface avant d'installer
l'appareil.

Les dommages à toute partie du comptoir pouvant être
causés par la chaleur générée par l'équipement de Hatco
ne sont pas couverts par la garantie de Hatco. Contactez le
fabricant du comptoir pour obtenir des renseignements.

1. Placez l'appareil sur une surface plane en positionnant les
lampes halogène vers le bas.

2. Installez les cornières sur chaque extrémité de l'appareil.

NOTA: Les cornières sont expédiées en vrac dans le carton.

Sur chaque extrémité de l'appareil :
a. Retirez les deux vis de la cornière.
b. Alignez la cornière avec les orifices de montage sur

l'appareil. Fixez le support à l'aide des deux vis de la
cornière.

NOTA: Les rampes chauffantes halogène peuvent être

installées au-dessus d'une table à vapeur. Respectez
les exigences en matière de dégagements pour
l'installation sur une surface non combustible.

Hauteurs d'installation recommandées

Dégagements minimum

Installation de la cornière

NOTA: Les cornières respectent le dégagement minimum

requis de 38 mm (1-1/2") au-dessus de l'appareil.

3. Fixez la cornière sous l'étagère en utilisant les fixations
adaptées (non fournies par Hatco). Assurez-vous que
l'appareil est tourné dans la direction souhaitée avec les
fils conducteurs sur le bon côté avant de fixer l'appareil à
l'étagère.

Installation de l'étagère

20

Formulaire n° GRN4M-0714

Français

NOTICE

206 mm

(8-1/8″)

Max.

98 mm

(3-7/8″)

Découpe du boîtier de commande

AVERTISSEMENT

N

E

P

A

S

I

N

S

T

A

L

L

E

R

L

E

B

O

Î

T

I

E

R

À

C

E

T

E

N

D

R

O

I

T

N

E

P

A

S

I

N

S

T

A

L

L

E

R

L

E

B

O

Î

T

I

E

R

À

C

E

T

E

N

D

R

O

I

T

Couvercle avant

Vis du couvercle avant

Boîtier de commande

Écrou hexagonal

Bouton de réglage

de la température

Découpe
du boîtier
de
commande

Chaleur

INSTALLATION

4. Faites passer les fils conducteurs dans l'installation pour
raccorder le boîtier de commande.

Installer le boîtier de commande

Appliquez la procédure suivante pour installer le boîtier de
commande.

NOTA: Les appareils peuvent être commandés avec des fils

conducteurs pouvant mesurer jusqu'à 3 m (10 pi), en
fonction du lieu d'installation du boîtier de commande.

Le boîtier de commande doit être installé sur une surface
verticale. L'installation du boîtier de commande sur une
surface horizontale peut entraîner une accumulation de
liquides et un risque d'électrocution.

Installez le boîtier de commande monté à distance hors des
zones soumises à des températures supérieures à 29°C
(85°F). Des températures excessives entraîneront une
surchauffe, un dysfonctionnement et une défaillance d'une
ou de plusieurs commandes.

REMARQUE IMPORTANTE :

les boîtiers de commande montés à distance doivent être
installés dans un endroit froid et sec aussi loin que possible
de toute zone de chaleur. Ne montez pas les boîtiers de
commande directement sur, en dessous ou au-dessus de
l'appareil. Ne montez pas les boîtiers de commande
directement en contact avec une surface chauffée ou près
d'un équipement générant de la vapeur.

4. Retirez le panneau avant du boîtier de commande. Pour
le retirer :

a. Desserrez la vis de réglage et tirez sur le bouton de

réglage de la température pour le retirer de sa tige.
Retirez le ou les écrous hexagonaux de la tige de
réglage de la température.

b. Retirez le ou les écrous hexagonaux de l'interrupteur à

bascule à la base de l'interrupteur à bascule.

c. Retirez les quatre vis de montage du panneau avant.

5. Effectuez les raccordements électriques entre l'appareil et
le boîtier de commande. Référez-vous au diagramme de
câblage fourni avec l'appareil.

6. Effectuez les raccordements électriques entre le boîtier de
commande et le bloc d'alimentation. Référez-vous au
diagramme de câblage fourni avec l'appareil.

7. Installez le boîtier de commande dans la découpe.
Assurez-vous que le câblage au dos du boîtier de
commande ne se coince pas pendant l'installation.

8. Fixez le boîtier de commande sur la surface verticale à
l'aide de quatre vis (non fournies).

9. Positionnez le couvercle avant sur le boîtier de commande
et fixez-le à l'aide des quatre vis du couvercle avant.

10. Remettez le ou les écrous hexagonaux de la tige de
réglage de la température, le bouton de réglage de la
température et le ou les écrous hexagonaux de
l'interrupteur à bascule.

1. Procédez à la découpe appropriée dans la surface

NOTA: Assurez-vous qu'il existe une profondeur minimale de

NOTA: Assurez-vous que la largeur de découpe du boîtier de

2. Terminez l'acheminement des fils conducteurs de l'appareil

3. Faites passer les fils conducteurs du bloc d'alimentation

Formulaire n° GRN4M-0714

verticale là où sera installé le boîtier de commande.
Veuillez vous référer à l'illustration ci-dessous pour
connaître les dimensions de découpe.

133 mm (5-1/4 ") derrière la surface verticale car il s'agit
de la profondeur du boîtier de commande et des câbles.

Dimensions pour la découpe du boîtier de commande

commande n'excède pas la dimension ci-dessus.

jusqu'à rencontrer les fils conducteurs sur le boîtier de
commande.

jusqu'à rencontrer les fils conducteurs sur le boîtier de
commande.

Installer le boîtier de commande

21

MODE D'EMPLOI

A

V

E

RTI

S

S

E

ME

NT

ATTE NTION

A

TTE

NTI

O

N

Bouton de HEAT

(chauffage)

Interrupteur ON/OFF
(marche/arrêt)
du HEAT (chauffage)

Boîtier de commande du GRN4

Interrupteur ON/OFF

(marche/arrêt) des

LIGHTS (lumières)

Bouton de HEAT

(chauffage)

Interrupteur ON/OFF
(marche/arrêt)
du HEAT (chauffage)

Boîtier de commande du GRN4L

G

é

né

r

a

l

i

t

é

s

S

u

iv

e

z

le

s

in

fo

r

ma

tio

n

s

s

u

iv

a

n

te

s

p

o

u

r

fa

ir

e

fo

r

am

pe

chauff

ant

e

ét

r

oi

t

e

hal

ogène

G

L

i

re

t

o

u

s

l

e

s

m

e

s

s

a

g

e

s

d

e

s

é

c

u

ri

t

de

sécur

i

t

é

i

m

por

t

ant

es

avant

Les

hui

l

es

de

f

abr

i

cat

i

on

f

u

m

e

r

p

e

n

d

a

n

t

3

0

p

r

o

b

l

è

m

e

di

Al

1.

2.

3.

ssi

l

um

t

pat

i

on

a

ge

Pl

a

c

e

z

l

(

ch

a

u

f

f

a

chauff

ant

Tour

nez

la température souhaitée.
Po

u

r l

es
(marche/arrêt) des LIGH
(marche). Les lampes d'étalage au xénon s'allument.

e

de

g

m

m

'i

e
es

l

e

m

p

o

r

l

a

f

um

n

t

e

r

r

u

)

s

u

hal

b

o

u

o

d

è

i

n

u

a

i

r

e

.

ée.

p

t

e

u

r

l

a

p

ogène

to

n

d

l

e

s

G

t

e

Ut

r

o

e

H

RN4

st

s

O

s

s'al

é

d’

ut

andar

d

a

p

r

è

s

l

i

'

l

i

s

e

z

l

'

N

/

O

F

F

i

t

i

o

n

O

N (

l

um

ent

E

AT (c

h

L

,

m

e

t

TS

(lumières) sur la position ON

®

l

o-

R

ay

.

d

e

l

a

s

e

c

ser

appr

u

m

p

a

a

r

m

fa

g

l

'i

r

a

ch

n

e

a

e

ce

r

)

t

g
i

l

e

c

e

t

m

ouvées

e

à

/

a

h

e

pour

rru

i

l

i

et

a

l

l

a

p

(

m

.

a

u

f

t

ez

Français

n

c

tio

n

n

e

r

u

n

e

i

o

n

C

o

n

s

i

g

n

e

C'

j

u
l

.

e

s

u

s

H

a

m

i

onner

N/

r

q

E

O

ont

t

u

p

u

AT

e

FF

s

n

'

à

s

at

ér

i

el

pour

i

n

i

t

i

a

l

.

v

i

d

e

r

r

ê

t

)

d

)

.

L

e

s

sél

ect

p

t

e

u

r O

D

A

N

G

ER

l’appar

eil deviennent chaudes. Toucher

par

eil avec pr

4.

P

atientez 30 minutes afin d'atteindre une température de

fonctionnement convenable.

Arrêt

1.

Pl

a

c

(c

hauff

2.

Po

u
(marche/arrêt)
(arrêt).

D

e

r l

E B

z

l

age)

e

s

'in

m

écaution.

R

Û

LU

R

E

: C

ertaines surfaces extérieures de

t

e

r

r

u

p

t

e

u

r

ON/

RN4

LIGH

L

TS

OF

,

sur la position O

o

d

è

l

e

s

G

des

F

(

ma

FF (arrêt).

m

e

t

t

ez

l

(lumières)

ces zones de l’ap

r

ch

e

/

a

r

r

ê

t

)

d

u

'i

n

t

erru

pt

e

u

r O

sur

la

N/

position

HE

O
OFF

-

Boîtiers de commande du GRN4 et du GRN4L

AT

FF

22

Formulaire n° GRN4M-0714

Français

AVERTISSEMENT

AVIS

AVERTISSEMENT

AVIS

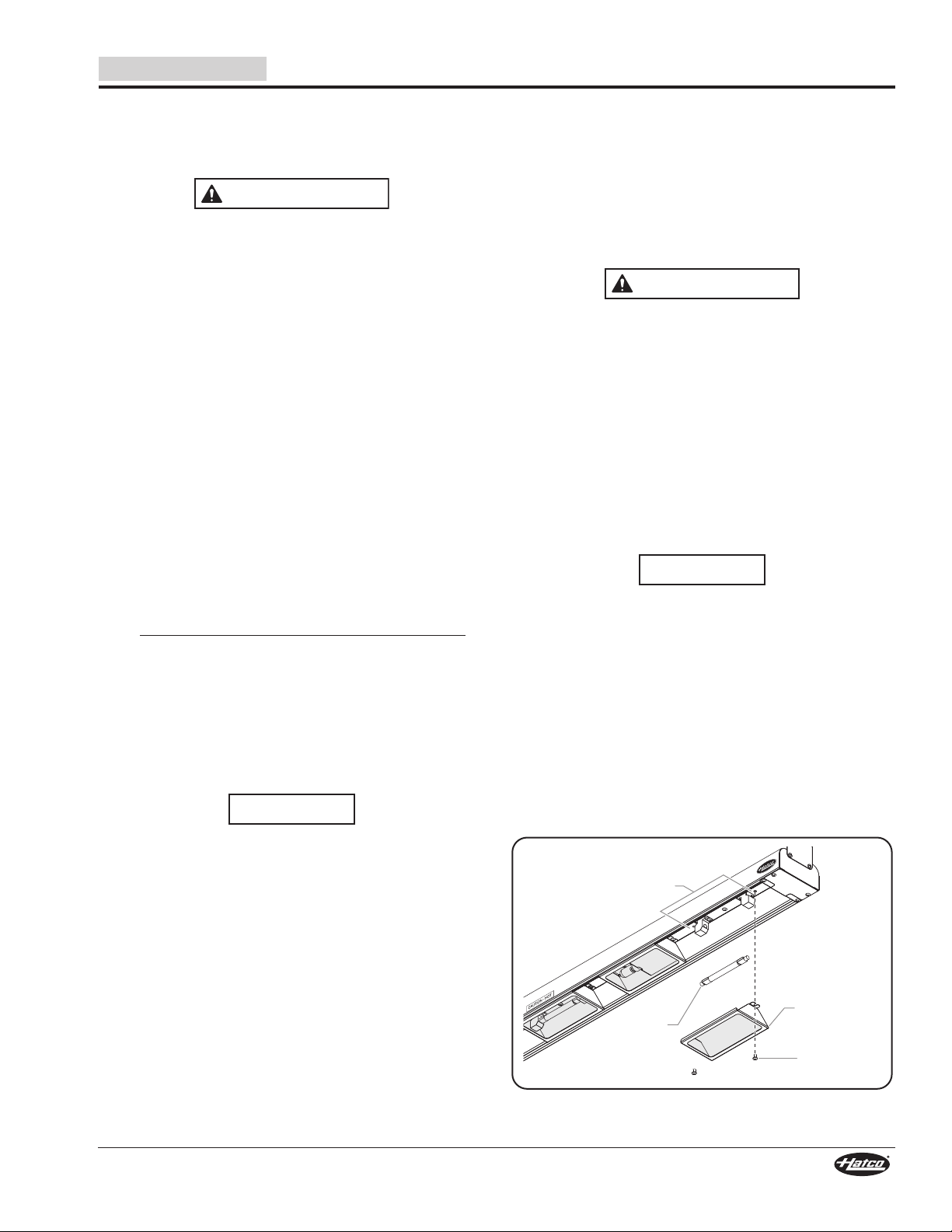

Cache-lampe
avec écran
en verre

Vis

Ampoule

de lampe

chauffante

halogène

Support de lampe

MAINTENANCE

Généralités

Les rampes chauffantes étroites halogène Glo-Ray®sont
conçues pour une durabilité et des performances maximum,
avec un entretien minimum.

DANGER DE DÉCHARGE ÉLECTRIQUE :

• Mettre hors tension en utilisant l'interrupteur,
débranchez le cordon d'alimentation et laisser l'unité
refroidir avant d'effectuer tout nettoyage, tout réglage
ou tout entretien.

• NE PAS immerger l’appareil ni le saturer d’eau.
L’appareil n’est pas étanche à l’eau. Ne pas le faire
fonctionner s’il a été immergé ou saturé d’eau.

• Ne pas nettoyer à la vapeur ni utiliser trop d’eau sur
l’appareil.

• Cet appareil n’est pas étanche aux jets. Ne pas utiliser
de jet sous pression pour nettoyer l’appareil.

• Ne pas nettoyer l'appareil tant qu'il est branché ou chaud.

• Pour les réparations, utiliser exclusivement des pièces
de rechange Hatco d’origine. Utilisez des pièces
détachées Hatco authentiques sous peine d'annuler
toutes les garanties et d'exposer l’utilisateur à des
tensions électriques dangereuses pouvant entraîner
une électrocution ou des brûlures. Les pièces de
rechange Hatco d’origine sont conçues pour
fonctionner sans danger dans les environnements
dans lesquels elles sont utilisées. Certaines pièces de
rechange génériques ou de second marché ne
présentent pas les caractéristiques leur permettant de
fonctionner sans danger dans la matériel Hatco.

Cet appareil ne contient aucune pièce réparable par
l’utilisateur. Si cet appareil doit être réparé, contacter un
réparateur Hatco agréé ou le Service après-vente Hatco au
800-558-0607 ou 414-671-6350 ; télécopieur 800-690-2966;
télécopieur internationale 414-671-3976.

Nettoyage quotidien

Pour préserver la finition de l'appareil et maintenir la performance,
il est recommandé de nettoyer tous les jours l'appareil.

Utilisez uniquement des nettoyants non abrasifs et des
chiffons doux. Les chiffons et nettoyant abrasifs pourraient
rayer la finition de l'unité, altérant son apparence et la
rendant vulnérable à l'accumulation de saleté. Utilisation
de matériaux abrasifs annulera la garantie.

1. Mettre l'appareil hors tension et laisser refroidir l'appareil.

2. Nettoyez toutes les surfaces métalliques à l'aide d'un
chiffon humide non-abrasif. Les tâches persistantes
pourront être retirées à l'aide d'un détergent efficace et
non-abrasif. Nettoyez les zones difficiles d'accès à l'aide
d'une petite brosse et de savon doux.

3. Essuyez l'intégralité de l'appareil à l'aide d'un chiffon sec
non-abrasif.

4. Nettoyez les écrans en verre à l'aide d'un nettoyant pour
vitres standard. Vaporisez du nettoyant pour vitres sur du
papier absorbant, puis essuyez le verre avec ce dernier.
Ne vaporisez pas directement sur le verre.

Remplacer une ampoule de lampe
chauffante

Appliquez la procédure suivante pour remplacer une ampoule
de lampe chauffante halogène. Utilisez le produit Hatco réf.
R02.30.170.00 pour remplacer une lampe chauffante halogène.

NOTA: Les lampes chauffantes fournies par Hatco sont

spécialement conçues à cette fin. L'utilisation de
lampes chauffantes non fournies par Hatco annulera la
garantie de l'appareil.

N'utilisez que des ampoules électriques qui correspondent
ou qui surpassent les normes de la Fondation Nationale des
Affaires Sanitaires (NSF) et qui sont spécifiquement conçues
pour les espaces de conservation des aliments. Les bris d'une
ampoule électrique non-opalisée peuvent provoquer des
dommages corporels et/ou une contamination des aliments.

1. Mettez l'appareil hors tension, débranchez l'alimentation
électrique puis laissez refroidir l'appareil.

2. En plaçant une main sous le cache-lampe, utilisez un
tournevis pour retirer les deux vis qui maintiennent le
cache-lampe en position.

NOTA: L'écran en verre sous le cache-lampe est desserré et

tombera avec le cache-lampe. Veillez à soutenir le
cache-lampe d'une main durant le retrait des vis.

Ne touchez pas les ampoules de lampe chauffante
halogène à mains nues. Utilisez des gants, un chiffon ou
du papier absorbant lorsque vous manipulez les ampoules
halogène. L'huile présente sur la peau réduit la durée de
vie et l'efficacité des ampoules.

3. Retirez l'ampoule de lampe chauffante usagée de son
support. Les ampoules sont maintenues en place à l'aide
de contacts en acier à ressort de chaque côté du support
de lampe. Pour retirer une ampoule :

a. Saisissez l'ampoule usagée et poussez dessus avec

précaution en direction de l'un des contacts en acier à
ressort du support afin de la libérer du contact opposé.

b. Tirez le côté libre de la lampe vers le bas et retirez

l'ampoule de son support.

Remplacer une lampe chauffante

suite…

Formulaire n° GRN4M-0714

23

MAINTENANCE

AVERTISSEMENT

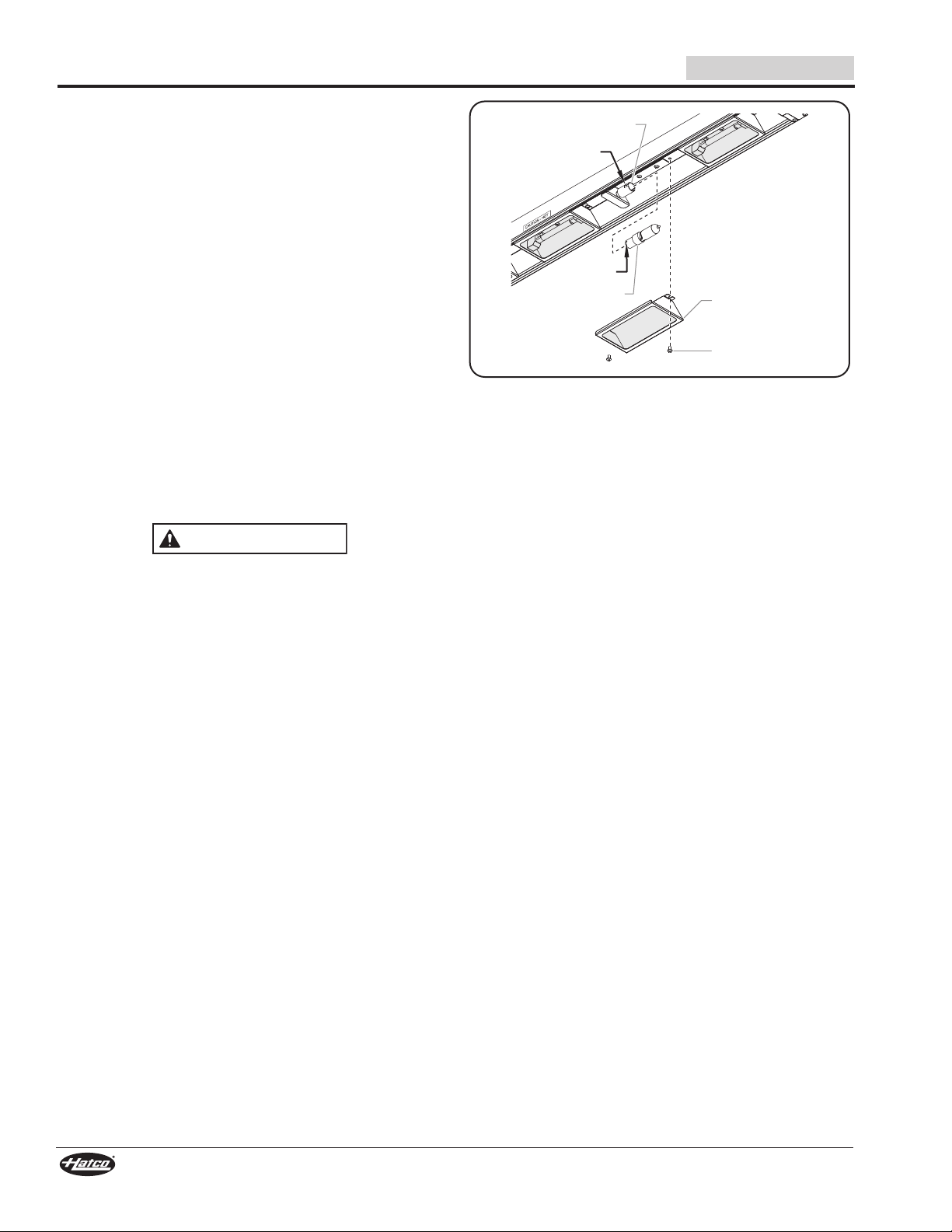

Ampoule

au xénon

Languette

Douille

Rainure de

verrouillage

Cache-lampe
avec écran
en verre

Vis

4. Tout en portant des gants ou en utilisant une autre
protection, mettez en place la nouvelle ampoule dans le
support de lampe.

a. Saisissez la nouvelle ampoule et poussez-en un côté

avec précaution en direction du contact en acier à
ressort de l'un des côtés du support de lampe.

b. Soulevez l'autre côté de l'ampoule pour le mettre en

place contre le contact en acier à ressort sur le côté
opposé du support de lampe (la pression opposée des
contacts en acier à ressort maintiendra l'ampoule
fermement en place dans le support de lampe).

5. Positionnez le cache-lampe doté de l'écran en verre au­dessus de l'ampoule de lampe chauffante halogène et
fixez-le à l'aide de deux vis.

Remplacer une ampoule de lampe
d'étalage (modèles GRN4L)

Les modèles GRN4L sont équipés de lampes d'étalage au
xénon qui contribuent à l'éclairage de la zone chauffante.
Utilisez une ampoule Hatco réf. R02.30.171.00 pour remplacer
une ampoule au xénon.

NOTA: Les ampoules fournies par Hatco sont spécialement

conçues à cette fin. Utiliser des ampoules non fournies
par Hatco annulera la garantie de l'appareil.

N'utilisez que des ampoules électriques qui correspondent
ou qui surpassent les normes de la Fondation Nationale des
Affaires Sanitaires (NSF) et qui sont spécifiquement conçues
pour les espaces de conservation des aliments. Les bris d'une
ampoule électrique non-opalisée peuvent provoquer des
dommages corporels et/ou une contamination des aliments.

Appliquez la procédure suivante pour remplacer une ampoule
au xénon.

1. Mettez l'appareil hors tension, débranchez l'alimentation
électrique puis laissez refroidir l'appareil.

2. En plaçant une main sous le cache-lampe, utilisez un
tournevis pour retirer les deux vis qui maintiennent le
cache-lampe en position.

NOTA: L'écran en verre sous le cache-lampe est desserré et

tombera avec le cache-lampe. Veillez à soutenir le
cache-lampe d'une main durant le retrait des vis.

Français

Remplacer un tube d'éclairage

3. Enlevez l'ampoule usagée de la lampe de vitrine de la
douille.

a. Faites tourner l'ampoule dans la douille jusqu'à ce que

les languettes de l'ampoule soient en dehors des
rainures de verrouillage de la douille.

b. Enlevez l'ampoule de la douille.

4. Installez une nouvelle ampoule au xénon pour lampe de
vitrine dans la douille.

a. Poussez l'ampoule dans la douille jusqu'à ce que les

stries de l'ampoule s'alignent sur le dispositif de
verrouillage de la douille.

b. Faites tourner l'ampoule de sorte que les stries de

l'ampoule s'insèrent dans le dispositif de verrouillage de
la douille.

5. Positionnez le cache-lampe doté de l'écran en verre au­dessus de l'ampoule au xénon pour lampe de vitrine et
fixez-le à l'aide de deux vis.

24

Formulaire n° GRN4M-0714

Français

AVERTISSEMENT

AVERTISSEMENT

GUIDE DE DÉPANNAGE

La réparation de cet appareil doit être confiée
exclusivement à du personnel qualifié. Les réparations par
des personnes non qualifiées peuvent provoquer des
décharges électriques et des brûlures.

DANGER DE DÉCHARGE ÉLECTRIQUE: Mettez l'unité hors
tension depuis l'interrupteur, débranchez le cordon
d'alimentation et laissez l'unité refroidir avant d'effectuer
tout nettoyage, tout réglage ou tout entretien.

Symptôme Cause Probable Solution

L'appareil est sur ON mais
aucune chaleur n'est
produite.

Appareil pas assez chaud. Le bouton de HEAT (chauffage) est réglé à un

Le disjoncteur s'est déclenché. Vérifiez le disjoncteur et redémarrez si nécessaire.

L'ampoule de lampe chauffante et/ou l'ampoule
d'éclairage ont grillé.

L'interrupteur est défectueux. Contactez votre agent de maintenance agréé ou

La tension d'alimentation à l'appareil est
incorrecte.

Défaillance électrique interne. Contactez votre agent de maintenance agréé ou

niveau trop bas.

L'appareil est monté trop haut par rapport à la
zone cible.

Il y a un mouvement d'air excessif autour de
l'appareil.

Remplacez la ou les ampoules. Veuillez vous
référer aux procédures de remplacement dans la
partie MAINTENANCE de ce manuel.

Hatco.

Vérifiez que la tension de l'alimentation
correspond aux caractéristiques électriques
indiquées sur l'appareil.

Hatco.

Augmentez le niveau de réglage du bouton de
HEAT (chauffage).

Baissez l'appareil, permettant de cibler plus
efficacement la chaleur.

Restreignez ou redirigez le mouvement de l'air
(conduit d'air conditionné ou ventilateur) à
distance de l'appareil.

L'alimentation électrique est incorrecte (basse). Vérifiez l'alimentation électrique de l'appareil,

Appareil trop chaud. Le bouton de HEAT (chauffage) est réglé à un

niveau trop élevé.

L'appareil est monté trop près de la zone cible. Vérifiez pour vérifier que l'installation est conforme

L'alimentation électrique est incorrecte (élevée). Vérifiez l'alimentation électrique de l'appareil,

Le bouton de réglage de la température est
défectueux.

Vous avez des questions en ce qui concerne les
pannes ?

Si le problème persiste, veuillez contacter l'agence d'entretien
agréée Hatco la plus proche ou Hatco pour obtenir une
assistance. Pour trouver l'agence d'entretien la plus proche,
rendez-vous sur le site Internet de Hatco
(www.hatcocorp.com) et cliquez sur Trouver un agent
d'entretien, ou contactez l'équipe d'entretien et de pièces

détachées de Hatco :

Numéro de
téléphone: 800-558-0607 ou 414-671-6350

Courriel: [email protected]
Télécopie: 800-690-2966 ou 414-671-3976

assurez-vous qu'il corresponde aux valeurs sur
l'appareil. Si l'alimentation électrique est
incorrecte, changez pour correspondre aux
valeurs sur l'appareil.

Baissez le niveau de réglage du bouton de HEAT
(chauffage).

aux spécifications pour le type/modèle Augmentez
la hauteur du montage s'il est trop proche.

assurez-vous qu'il corresponde aux valeurs sur
l'appareil. Si l'alimentation électrique est
incorrecte, changez pour correspondre aux
valeurs sur l'appareil.

Contactez votre agent de maintenance agréé ou
Hatco.

Formulaire n° GRN4M-0714

25

OPTIONS ET ACCESSOIRES

25 mm

(1″)

Distance entre l'extrémité de l'unité

et le centre de l'orifice du conduit.

Nécessaire pour la découpe d'un orifice de

25 mm (1″) de diamètre dans la surface de montage.

CAUTION

Support tubulaire

non réglable

Conduit flexible

Vis de montage

Supports tubulaires non réglables

Les pieds tubulaires fixent définitivement l'unité à un comptoir
ou une table de service. Tout le câblage peut être dissimulé
dans un des pieds tubulaires.

Assurez-vous que le fonctionnement est sûr et adapté.
Référez-vous aux « Exigences du lieu d'installation »
décrites dans la section Installation de ce manuel.

Des supports tubulaires en aluminium non réglables sont mis à
disposition à des hauteurs de 254, 305, 356 et 406 mm
(10", 12", 14" et 16").

NOTE: Les supports tubulaires ne peuvent pas être mis à

niveau dans la zone.

NOTE: Si le câblage doit être dissimulé, un trou de 25 mm

(1") de diamètre doit être réalisé dans la surface de
montage et centré sous le support contenant les
conduits de câblage.

Français

Montage du support tubulaire

1. Positionnez l'unité à l'envers sur une surface plane.

NOTA: Les unités pour cette application sont fournis avec la

2. Si cela est applicable, faites passer le conduit flexible dans
le centre de l'un des supports.

3. Tirez le support côté conduit contre l'appareil et fixez le
support à l'appareil à l'aide des vis fournies. Alignez le
support du côté opposé avec les trous de montage à l'autre
extrémité de l'appareil et fixez-le avec les vis fournies.

4. Le cas échéant, faites passer le conduit flexible à travers
la découpe d'orifice d'un diamètre de 25 mm (1") dans la
surface de montage.

5. Fixez les pieds à la surface de montage.

Dimensions de l'orifice de conduit du comptoir

conduite attachée à un des côtés de l'appareil. La
conduite ne doit pas être retirée.

26

Formulaire n° GRN4M-0714

Français

GARANTIE LIMITÉE

1. GARANTIE DU PRODUIT

Hatco garantit que les produits qu'il fabrique (les « Produits »)
sont exempts de défauts de matériel et de fabrication, dans des
conditions normales d'utilisation et de maintenance, pour une
période d'un (1) an à partir de la date d'achat à condition que
l'appareil soit installé et entretenu conformément aux
instructions écrites de Hatco ou 18 mois après la date de
l'expédition par Hatco. L'acheteur doit prouver la date d'achat
du Produit par l'enregistrement du produit auprès de Hatco ou
par d'autres moyens satisfaisants pour Hatco, à sa seule
discrétion.

Hatco garantit que les composants du Produit suivants sont
exempts de défauts de matériel et de fabrication à partir de la
date d'achat (sous réserve des conditions précédentes) pour
la ou les périodes de temps et en fonction des conditions listées
ci-dessous :

a) Garantie d'un (1) an pour les pièces et la main-d'œuvre

PLUS un an (1) supplémentaire pour les pièces
uniquement :

Éléments du grille-pain à convoyeur (enveloppe métallique)
Éléments des tiroirs chauffants (enveloppe métallique)
Tiroirs, roues et glissières des tiroirs chauffants
Éléments des rampes chauffantes (enveloppe métallique)
Éléments des vitrines chauffantes

(enveloppe métallique, air chauffant)

Éléments des armoires de stockage

(enveloppe métallique, air chauffant)

Éléments des compartiments chauffants —

série HW et HWB (enveloppe métallique)

b) Garantie d'un (1) an pour les pièces et la main-d'œuvre

PLUS quatre (4) ans pour les pièces uniquement :

Cuves 3CS et FR

c) Garantie d'un (1) an pour les pièces et la main-d'œuvre

PLUS neuf (9) ans pour les pièces uniquement :

Cuves des appareils de chauffage d'appoint électriques
Cuves des appareils de chauffage d'appoint à gaz

d) Garantie de quatre-vingt-dix (90) jours pour les

pièces uniquement :

Pièces de rechange

LES GARANTIES PRÉCÉDENTES SONT EXCLUSIVES ET
REMPLACENT TOUTES AUTRES GARANTIES, EXPRESSES
OU IMPLICITES, COMPRENANT, MAIS NE SE LIMITANT PAS
À, TOUTES GARANTIES IMPLICITES DE QUALITÉ
MARCHANDE OU DE FINALITÉ PARTICULIÈRE OU TOUS
BREVETS OU TOUTES AUTRES ATTEINTES AUX DROITS
DE LA PROPRIÉTÉ INTELLECTUELLE. Sans restreindre la
portée générale des énoncés précédents, CES GARANTIES
NE COUVRENT PAS : Ampoules d'éclairage à incandescence
enduites, lumières fluorescentes, ampoules de lampes
chauffantes, ampoules d'éclairage à halogène enduites,
ampoules de lampes chauffantes au xénon, tubes d'éclairage
DEL, composants en verre et fusibles ; défaut de produit dans
la cuve d'un appareil de chauffage d'appoint, dans un
échangeur de chaleur à tubes à ailettes ou tout autre
équipement de chauffage d'eau causé par la calcification,
l'accumulation de sédiments, la réaction d'un produit chimique
ou le gel ; ou une mauvaise utilisation, une manipulation ou une
mauvaise application, une installation inappropriée du Produit
ou l'utilisation d'une tension inappropriée.

2. LIMITES DES RECOURS ET DES DOMMAGES

La responsabilité de Hatco et la seule voie de recours de
l'Acheteur prévues par les présentes seront limitées
exclusivement, au gré de Hatco, à la réparation ou au
remplacement à l'aide de pièces ou de Produits nouveaux ou
remis à neuf par Hatco ou un centre de réparation agréé par
Hatco (sauf si l'Acheteur se situe hors des États-Unis, du
Canada, du Royaume-Uni ou de l'Australie, auquel cas la
responsabilité de Hatco et la seule voie de recours de l'Acheteur
seront limitées exclusivement au remplacement des pièces
concernées par la garantie) à l'égard de toute revendication
effectuée dans les délais de garantie applicables mentionnés ci­dessus. Hatco se réserve le droit d'accepter ou de rejeter toute
réclamation en partie ou dans son intégralité. Dans le cadre de
cette Garantie limitée, « remis à neuf » signifie une pièce ou un
Produit dont les caractéristiques techniques d'origine ont été
restaurées par Hatco ou un centre de réparation agréé par
Hatco. Hatco n'acceptera aucun retour de Produits sans qu'il
n'ait auparavant donné son accord écrit, et tous ces retours
approuvés doivent être effectués aux seuls frais de l'Acheteur.
HATCO NE SERA PAS TENU RESPONSABLE, DANS
AUCUNE CIRCONSTANCE, DES DOMMAGES
CONSÉCUTIFS OU INDIRECTS, COMPRENANT, MAIS NE
SE LIMITANT PAS À, LES COÛTS DE MAIN-D'ŒUVRE OU
PERTES DE PROFITS DUS À UNE UTILISATION OU À UNE
IMPOSSIBILITÉ D'UTILISER LES PRODUITS OU DUS AU
FAIT QUE LES PRODUITS ONT ÉTÉ INTÉGRÉS DANS OU
QU'ILS SONT DEVENUS UN COMPOSANT DE TOUT AUTRE
PRODUIT OU BIEN.

Formulaire n° GRN4M-0714

27

HATCO CORPORATION

P.O. Box 340500

Milwaukee, WI 53234-0500 U.S.A.

800-558-0607 414-671-6350

Parts and Service Fax [phone]

International Fax [phone]

[email protected]

www.hatcocorp.com

AUTHORIZED PARTS DISTRIBUTORS • AUTORISÉS DISTRIBUTEURS DE PIÈCES

ALABAMA

ones McLeod Appl. Svc.

J

irmingham 205-251-0159

B

RIZONA

A

Service Solutions Group
Phoenix 602-234-2443

yassee Equipment Co.

B

hoenix 602-252-0402

P

CALIFORNIA

Industrial Electric
Commercial Parts & Service, Inc.
Huntington Beach 714-379-7100

Chapman Appl. Service
San Diego 619-298-7106

& D Appliance

P

ommercial Parts & Service, Inc.

C

. San Francisco 650-635-1900

S

COLORADO

Hawkins Commercial Appliance
Englewood 303-781-5548

LORIDA

F

Whaley Foodservice Repair
Jacksonville 904-725-7800

3Wire Nass Service Co., Inc.
Orlando 407-425-2681

B.G.S.I.
Pompano Beach 954-971-0456

omm. Appliance Service

C

ampa 813-663-0313

T

GEORGIA

TWC Services
Mableton 770-438-9797

Heritage Service Group
Norcross 866-388-9837

Southeastern Rest. Svc.
Norcross 770-446-6177

HAWAII

Burney’s Comm. Service, Inc.
Honolulu 808-848-1466

Food Equip Parts & Service
Honolulu 808-847-4871

ILLINOIS

Parts Town
Lombard 708-865-7278

Eichenauer Elec. Service
Decatur 217-429-4229

Midwest Elec. Appl. Service
Elmhurst 630-279-8000

Cone’s Repair Service
Moline 309-797-5323

INDIANA

GCS Service
Indianapolis 800-727-8710

IOWA

Goodwin Tucker Group
Des Moines 515-262-9308

ENTUCKY

K

Service Solutions Group
Lexington 859-254-8854

ervice Solutions Group

S

ouisville 502-451-5411

L

OUISIANA

L

Chandlers Parts & Service
Baton Rouge 225-272-6620

ARYLAND

M

lectric Motor Service

E

altimore 410-467-8080

B
GCS Service

Silver Spring 301-585-7550

ASSACHUSETTS

M

ce Service Co., Inc.

A
Needham 781-449-4220

MICHIGAN

ildons Appliance Service

B

etroit 248-478-3320

D
Commercial Kitchen Service

Bay City 989-893-4561
Midwest Food Equip. Service

Grandville 616-261-2000

MINNESOTA

GCS Service
Minnetonka 800-822-2303

MISSOURI

General Parts
Kansas City 816-421-5400

Commercial Kitchen Services
St. Louis 314-890-0700

Kaemmerlen Parts & Service
St. Louis 314-535-2222

NEBRASKA

Anderson Electric
Omaha 402-341-1414

NEVADA

Burney’s Commercial
Las Vegas 702-736-0006

Hi. Tech Commercial Service
N. Las Vegas 702-649-4616

NEW JERSEY

Jay Hill Repair
Fairfield 973-575-9145

Service Plus
Flanders 973-691-6300

x20365

NEW YORK

cme American Repairs, Inc.

A

rooklyn 718-456-6544

B
Alpro Service Co.

Brooklyn 718-386-2515
Appliance Installation

Buffalo 716-884-7425

uffy’s Equipment Services, Inc.

D

uffalo 800-836-1014

B
3Wire Northern

Plattsburgh 800-634-5005

uffy’s Equipment Services, Inc.

D

auquoit 800-836-1014

S

.B. Brady, Inc.

J

yracuse 315-422-9271

S

NORTH CAROLINA

Authorized Appliance
Charlotte 704-377-4501

OHIO

Akron/Canton Comm. Svc. Inc.
Akron 330-753-6634

ervice Solutions Group

S

incinnati 513-772-6600

C
Commercial Parts and Service

Columbus 614-221-0057

lectrical Appl. Repair Service

E

rooklyn Heights 216-459-8700

B
E. A. Wichman Co.

Toledo 419-385-9121

KLAHOMA

O

Hagar Rest. Service, Inc.
Oklahoma City 405-235-2184

Krueger, Inc.
Oklahoma City 405-528-8883

OREGON

Ron’s Service, Inc.
Portland 503-624-0890

PENNSYLVANIA

Elmer Schultz Services
Philadelphia 215-627-5401

FAST Comm. Appl. Service
Philadelphia 215-288-4800

Appliance Installation & Service
Pittsburgh 412-809-0244

K & D Service Co.
Harrisburg 717-236-9039

Electric Repair Co.
Reading 610-376-5444

RHODE ISLAND

Marshall Electric Co.
Providence 401-331-1163

SOUTH CAROLINA

Whaley Foodservice Repair
Lexington 803-996-9900

TENNESSEE

Camp Electric
Memphis 901-527-7543

TEXAS

CS Service

G

ort Worth 800-433-1804

F
Armstrong Repair Service

Houston 713-666-7100
Cooking Equipment Specialist

Mesquite 972-686-6666

ommercial Kitchen Repair Co.

C

an Antonio 210-735-2811

S

UTAH

La Monica’s Rest. Equip. Service
Murray 801-263-3221

VIRGINIA

aubers

D

orfolk 757-855-4097

N
Daubers

Springfield 703-866-3600

ASHINGTON

W

3Wire Restaurant Appliance
Seattle 800-207-3146

WISCONSIN

.S.C., Inc.

A

adison 608-246-3160

M
A.S.C., Inc.

Milwaukee 414-543-6460

CANADA

LBERTA

A

Key Food Equipment Service
Edmonton 780-438-1690

BRITISH COLUMBIA

Key Food Equipment Service
Vancouver 604-433-4484

Key Food Equipment Service
Victoria 250-920-4888

MANITOBA

Air Rite, Inc.
Winnipeg 204-895-2300

NEW BRUNSWICK

EMR Services, Ltd.
Moncton 506-855-4228

ONTARIO

R.G. Henderson Ltd.
Toronto 416-422-5580

Choquette - CKS, Inc.
Ottawa 613-739-8458

QUÉBEC

Choquette - CKS, Inc.
Montreal 514-722-2000

Choquette - CKS, Inc.
Québec City 418-681-3944

UNITED KINGDOM

Marren Group
Northants [phone]

Register your unit online!

See IMPORTANT OWNER INFORMATION

section for details.

S'inscrire en ligne!

Printed in U.S.A. July 2014 P/N 07.04.483.00 Form No.GRN4M-0714

Lisez la section INFORMATIONS IMPORTANTES

POUR LE PROPRIETAIRE pour plus de informations.
