Page 1
FG70, FG90
FG70E, FG90E
Instructions d’installation et mode d’emploi du poêle électrique
30032009
FG-EFG
Page 2
Ces consignes d’installation et d’utilisation sont
destinées au propriétaire du sauna ou à la personne
chargée de l’entretien, ainsi qu’à l’électricien
responsable de l’installation électrique du poêle.
Après l’installation du poêle, ces consignes seront
remises au propriétaire du sauna ou à la personne
chargée de son entretien. Lire attentivement les
consignes d’utilisation avant la mise en service de
l’appareil.
Ce poêle est prévu pour chauffer la cabine de sauna
à la température adéquate. Il est interdit d’utiliser le
poêle à d’autres fins. Les poêles à sauna dotés du
marquage CE satisfont à tous les règlements relatifs
aux installations de saunas. Le contrôle de leur
respect est assuré par les autorités compétentes.
Félicitations pour cet excellent choix !
Niniejsza instrukcja instalacji i eksploatacji jest
przeznaczona dla w³a¶cicieli sauny lub osób odpowiedzialnych za saunê, jak równie¿ dla elektryków odpowiedzialnych za pod³±czenie elektryczne
pieca. Po zakoñczeniu instalacji osoba odpowiedzialna powinna przekazaæ niniejsz± instrukcjê
w³a¶cicielowi sauny lub osobie odpowiedzialnej
za jej eksploatacjê. Przed rozpoczêciem eksploatacji pieca nale¿y dok³adnie zapoznaæ siê z niniejsz±
instrukcj±.
Piec s³u¿y do ogrzewania kabiny sauny do odpowiedniej temperatury k±pieli. Pieców nie wolno
u¿ywaæ do ¿adnych innych celów. Piecyk do sauny
oznaczony znakiem CE spe³nia wszystkie przepisy
dotycz±ce instalacji w saunach. Do odpowiednich
w³adz nale¿y kontrola, by przepisy te by³y stale
przestrzegane.
Garantie :
•
La période de garantie des poêles et de
l’équipement de contrôle utilisés dans les
saunas par des familles est de deux (2) ans.
•
La période de garantie des poêles et de
l’équipement de contrôle utilisés dans les
saunas par les résidents d’appartements est
d’un (1) an.
•
La garantie ne couvre aucun défaut résultant
du non-respect des instructions d’installation,
d’utilisation ou de maintenance.
La garantie ne couvre aucun défaut résultant
•
de l’utilisation de pierres non recommandées
par le fabricant du poêle.
TABLE DES MATIÉRES
1. MODE D’UTILISATION ..................................................3
1.1. Mise en place des pierres du poêle (fig. 1) ...............3
1.1.1. Maintenance ...............................................4
1.2. Chauffage du sauna..............................................4
1.3. Utilisation du poêle ...............................................4
1.3.1. Poêle allumé ................................................4
1.3.2. Durée de pré-programmation (mise en route
programmée) .........................................................5
1.3.3. Poêle arrêté ................................................. 5
1.3.4. Réglage de la température .............................5
1.4. Projection de l’eau de vapeur sur les pierres .............5
1.5. Conseils pour la séance de sauna ........................... 6
1.6. Avertissements ....................................................6
1.7. Dépannage ..........................................................6
2. CABINE DU SAUNA ......................................................
2.1. Structure de la cabine de sauna .............................8
2.1.1. Noircissement des murs du sauna ..................8

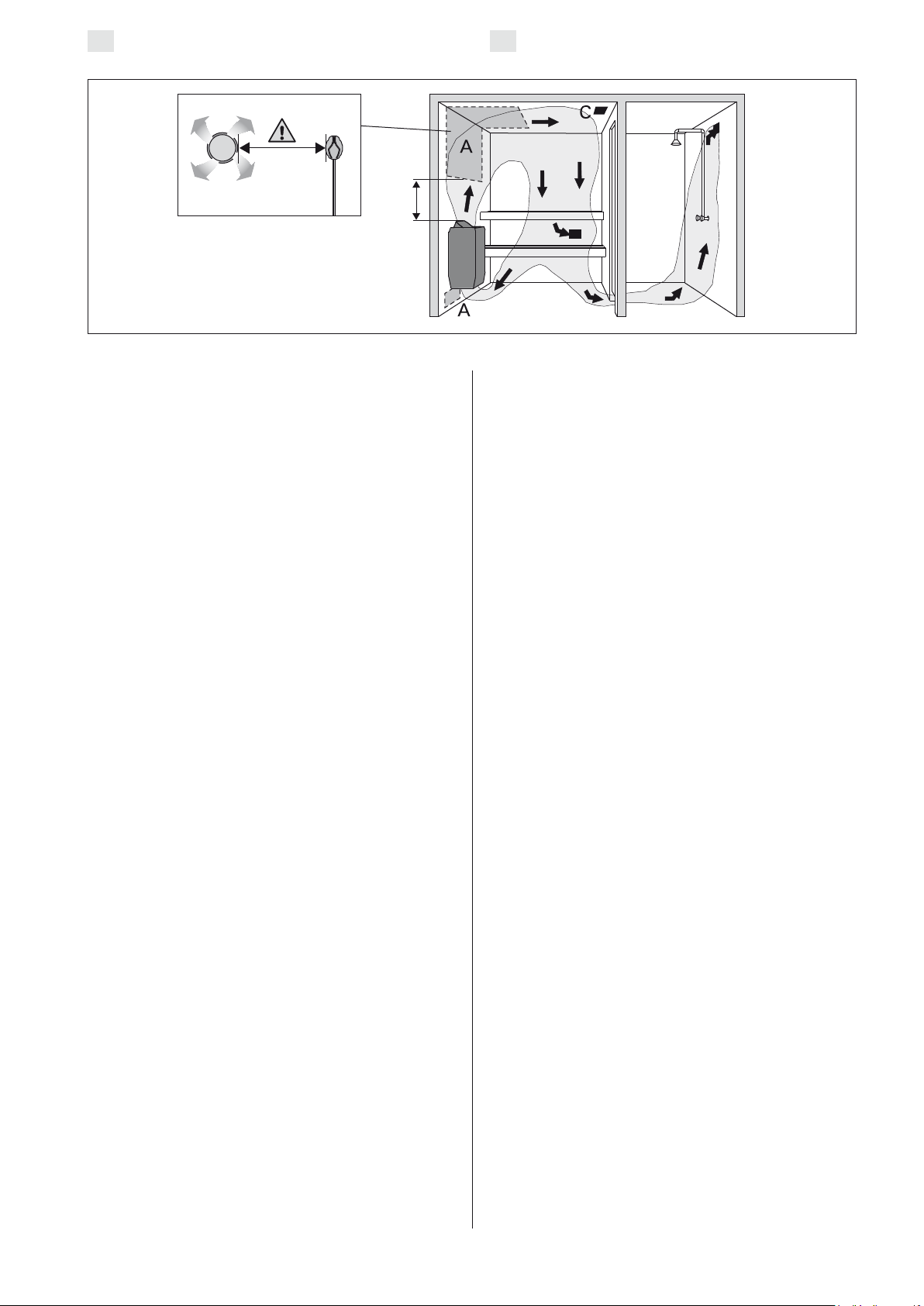

2.2. Ventilation de la cabine de sauna ...........................8
2.3. Puissance des poêles ............................................9
2.4. Hygiène de la cabine de sauna ............................... 9
3. INSTRUCTIONS D’INSTALLATION ................................
3.1. Avant l’installation .............................................10

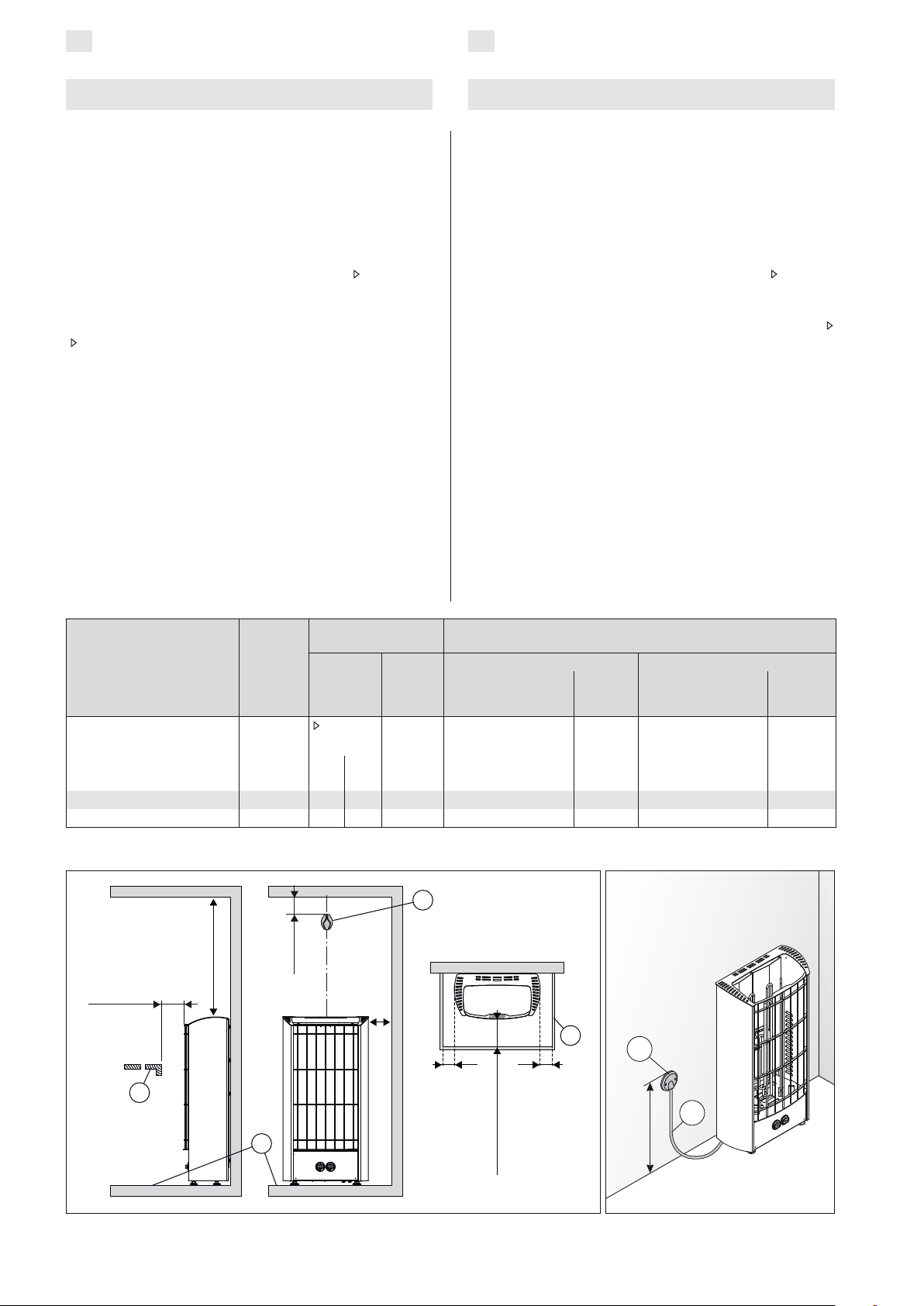

3.2. Emplacement et distances de sécurité ................... 10

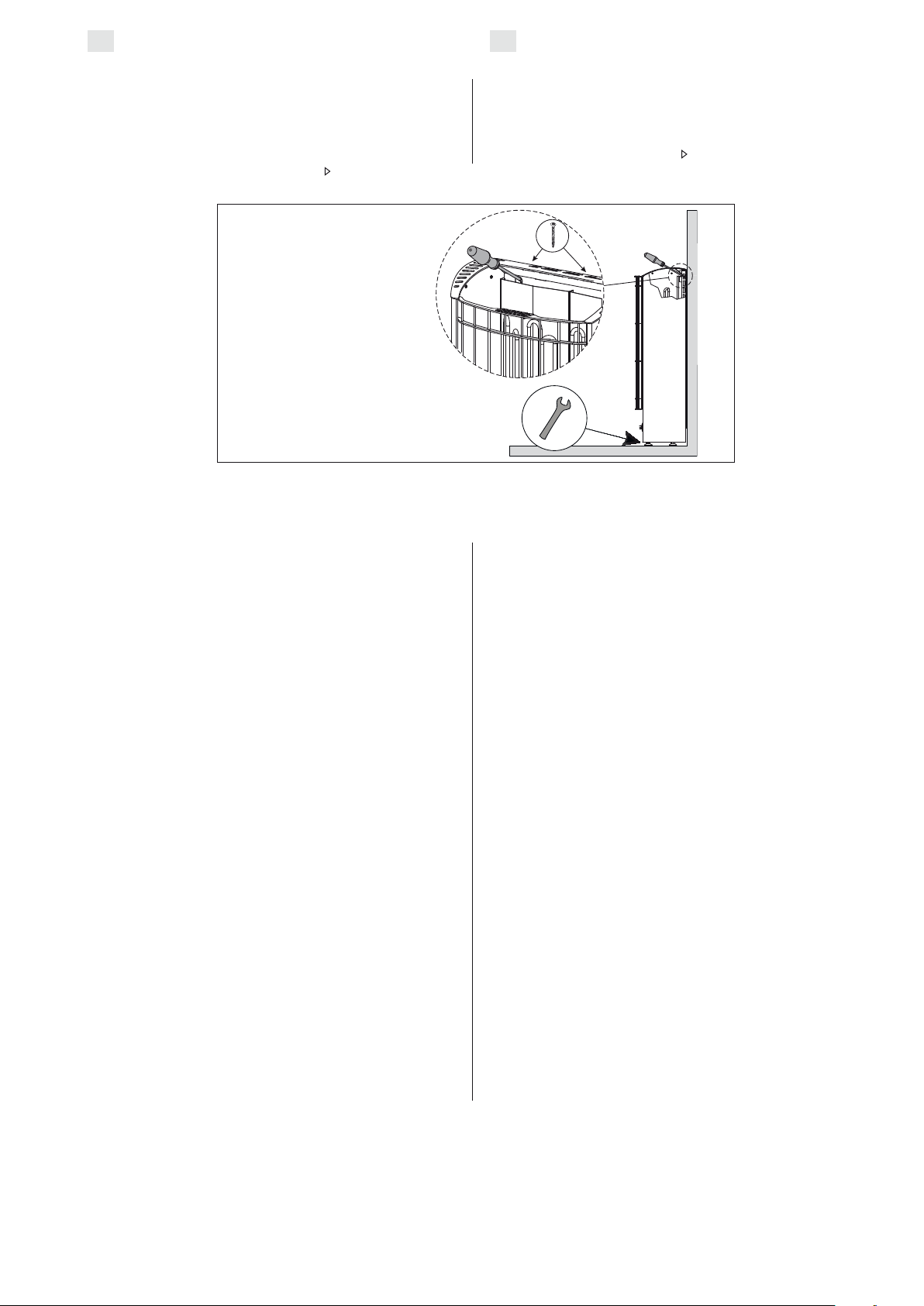

3.3. Installation du poêle (figure 8) .............................. 11

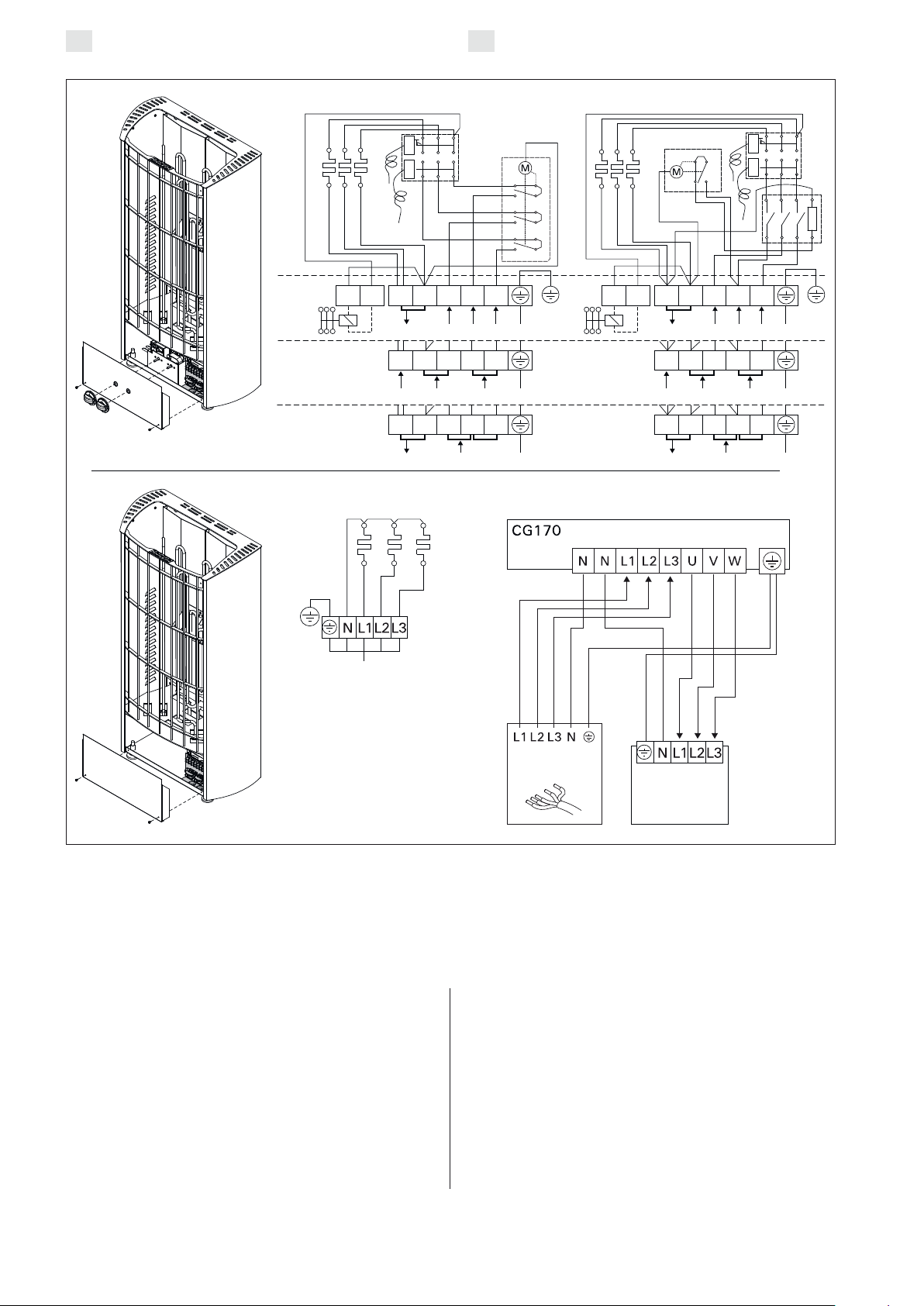

3.4. Raccordement électrique ..................................... 11
3.4.1. Résistance d’isolation du poêle électrique ...... 12

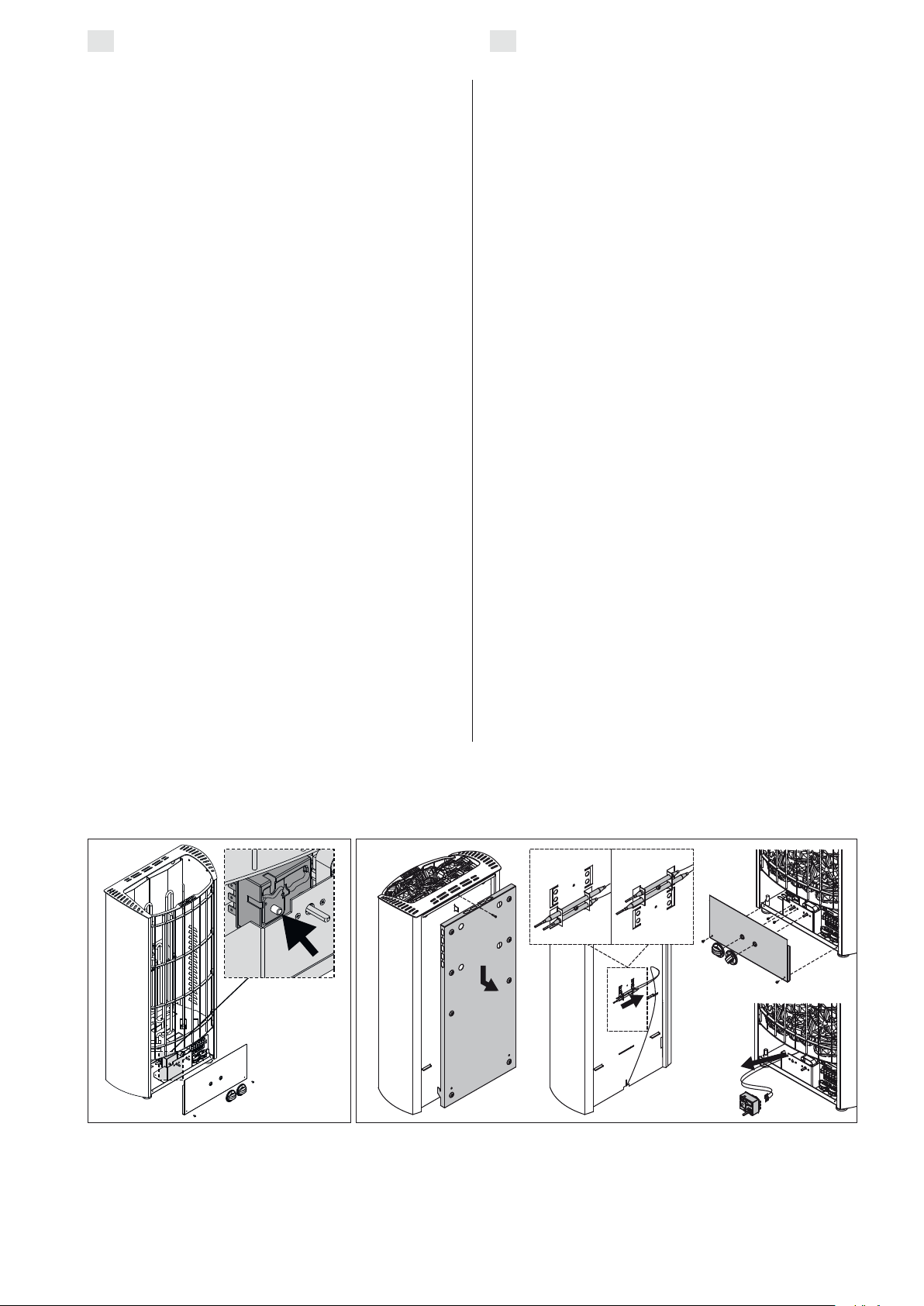

3.5. Installation du centre de commande et du capteur
(FG70E, FG90E) ....................................................... 13
3.6. Réinitialisation de la sécurité surchauffe ................ 13

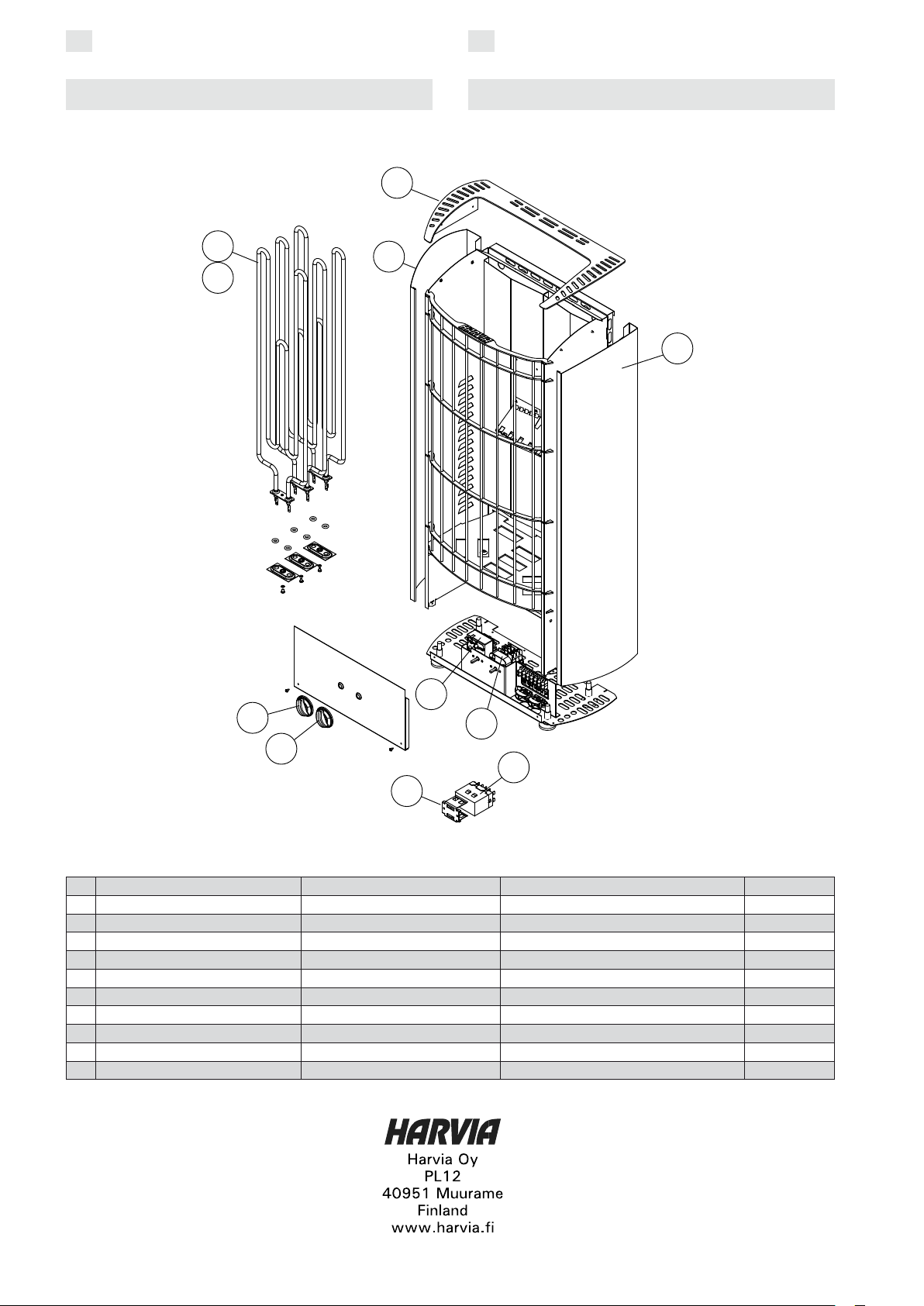

4. PIÈCES DÉTACHÉES ................................................... 14
10
Gratulujemy Pañstwu dobrego wyboru!
Gwarancja:
Okres gwarancji na piece i urz±dzenia steruj±ce
•
stosowane w saunach przeznaczonych do u¿ytku
w domach jednorodzinnych wynosi dwa (2) lata.
Okres gwarancji na piece i urz±dzenia steruj±ce
•
stosowane w saunach przeznaczonych do
u¿ytku w mieszkaniach znajduj±cych siê w domach wielorodzinnych wynosi jeden (1) rok.
Gwarancja nie obejmuje usterek wynik³ych
•
z nie przestrzegania instrukcji monta¿u,
u¿ytkowania lub prac konserwacyjnych.
Gwarancja nie obejmuje uszkodzeñ powsta³ych
•
na skutek u¿ycia innych kamieni ni¿ zalecane
przez producenta pieca.
SPIS TRE¦CI
1. EKSPLOATACJA PIECA ..............................................................
1.1. Uk³adanie kamieni u¿ywanych w saunie........................ 3
1.1.1. Konserwacja ........................................................... 4
1.2. Nagrzewanie sauny ......................................................... 4
1.3. Eksploatacja pieca ........................................................... 4
1.3.1. W³±czanie pieca ..................................................... 4
1.3.2. Ustawianie czasu (wy³±cznik czasowy) .................. 5
1.3.3. Wy³±czanie pieca ................................................... 5
1.3.4. Ustawianie temperatury ........................................ 5
1.4. Polewanie wod± rozgrzanych kamieni .......................... 5
1.5. Wskazówki korzystania z sauny ..................................... 6
1.6. Ostrze¿enia ...................................................................... 6
1.7. Wyszukiwanie usterek .................................................... 6
2. KABINA SAUNY ........................................................................ 8
8
2.1. Konstrukcja kabiny sauny ............................................... 8
2.1.1. Ciemnienie ¶cian sauny .......................................... 8
2.2. Wentylacja kabiny sauny ................................................ 8
2.3. Moc pieca ......................................................................... 9
2.4. Higiena kabiny ................................................................ 9
3. INSTALACJA PIECA .................................................................
3.1. Czynno¶ci wstêpne ........................................................ 10
3.2. Miejsce i bezpieczne odleg³o¶ci .................................... 10
3.3. Monta¿ pieca (rys. 8) ...................................................... 11
3.4. Pod³±czenie elektryczne ............................................... 11
3.4.1. Rezystancja izolacji pieca elektrycznego ............ 12
3.5. Instalowanie modu³u steruj±cego i czujników (FG70E,
FG90E) ................................................................................... 13
3.6. Resetowanie wy³±cznika termicznego ......................... 13
4. CZʦCI ZAMIENNE .................................................................. 14
3
10
Page 3
FR PL
A
A
B
C
B
C
D
A
1. MODE D’UTILISATION
1.1. Mise en place des pierres du poêle (fig. 1)
L’empilement des pierres du poêle a un effet important
sur la sécurité et la capacité de chauffage du poêle.
Il s’agit d’empiler les pierres (A) de manière à former
une couche épaisse contre la grille d’acier et d’empiler
le reste des pierres sans trop les serrer (B).
épaisse évite que le rayonnement direct de la chaleur
ne surchauffe les matériaux qui se trouvent en face
du poêle. Le reste des pierres, empilées en couche
plus légère, laisse passer un flux d’air à travers le
poêle; pour mieux chauffer le sauna et les pierres.
Informations importantes concernant les pierres du
poêle :
Le diamètre des pierres doit se situer entre 5 et
•
10 cm.
Utiliser uniquement des pierres angulaires fen-
•
dues prévues pour être utilisées dans un poêle.
La péridotite, l’olivine et la dolérite olivine sont
des pierres adaptées.
•
Ne jamais utiliser de « pierres » légères en
céramique poreuse ou en stéatite molle dans
le poêle. Elles n’absorbent pas suffisamment la
chaleur et peuvent endommager les résistances.
•
Dépoussiérer les pierres avant de les empiler
dans le poêle.
Lors de la mise en place des pierres :
Ne pas faire tomber de pierres dans le poêle.
•
Ne pas coincer de pierres entre les résistances.
•
Empiler les pierres de manière à ce qu’elles se
•
soutiennent entre-elles plutôt que de reposer
sur les résistances.
Soutenir les résistances avec des pierres de
•
manière à ce qu’elles restent verticales.
•
Fig. 1, C : Ne pas bloquer l’extrémité inférieure
ou supérieure du conduit d’air.
•
Fig. 1, D : Ne pas mettre de pierres dans le support.
Ne pas former de haute pile de pierres sur le poêle.
•
Aucun objet susceptible de modifier la quantité
•
ou la direction du flux d’air qui traverse le poêle
ne doit être placé à l’intérieur du compartiment
à pierres du poêle ni à proximité de ce dernier.
La couche
1. EKSPLOATACJA PIECA
Odpowiednie u³o¿enie kamieni ma du¿y wp³yw tak
na bezpieczeñstwo, jak i zdolno¶æ grzewcz± pieca.
U³ó¿ zwart± warstwê kamieni (A) przy stalowej
kracie, a pozosta³e kamienie u³ó¿ lu¼no (B).
ta warstwa zapobiega przegrzaniu materia³ów
znajduj±cych siê przy piecu. Lu¼ne u³o¿enie reszty
kamieni pozwala na przep³yw powietrza przez piec,
a zatem
dobre ogrzanie sauny i kamieni.
Wa¿ne informacje o kamieniach sauny:
•
Kamienie powinny mieæ ¶rednicê 5–10 cm.
•
U¿ywaj kamieni o nieregularnych kszta³tach
przeznaczonych do pieców. Perydotyt, diabazoliwinowy i oliwin to odpowiednie materia³y.
Nie u¿ywaj lekkich, porowatych „kamieni”
•
ceramicznych ani miêkkich steatytów.
Podgrzane nie absorbuj± wystarczaj±co ciep³a.
Mo¿e to spowodowaæ uszkodzenie grza³ek.
•
Zmyj py³ z kamieni przed w³o¿eniem ich do
pieca.
Podczas umieszczania kamieni:
Nie wrzucaj kamieni do pieca.
•
Nie blokuj kamieni pomiêdzy grza³kami.
•
Uk³adaj kamienie tak, aby podtrzymywa³y siê
•
wzajemnie, a ich ciê¿ar nie przenosi³ siê na
grza³ki.
Podeprzyj grza³ki kamieniami tak, aby by³y
•
ustawione pionowo.
Rys. 1, C: Nie blokuj koñców przewodu
•
powietrznego.
Rys. 1, D: Nie wk³adaj kamieni do wsporników.
•
Nie uk³adaj wysokiej sterty kamieni na piecu.
•
Przedmioty lub urz±dzenia, które mog³yby
•
zmieniæ przep³yw powietrza przez piec,
nie powinny byæ umieszczane w miejscu na
kamieniach lub w pobli¿u pieca.
Zwar-
Figure 1. Mise en place des pierres du poêle
Rys. 1. Uk³adanie kamieni w piecu
3
Page 4
FR PL
A
B
ATTENTION ! Recouvrir entièrement les résistances
de pierres. Une résistance non couverte risque d’endommager les matériaux combustibles, même à l’extérieur des distances de sécurité. Vérifier qu’aucune
résistance n’est visible derrière les pierres.
1.1.1. Maintenance
Étant données les variations importantes de température, les pierres du poêle se désintègrent au fur et
à mesure de leur utilisation. Prêter une attention par-
ticulière au tassement progressif des pierres. S’as
surer que les résistances n’apparaissent pas avec le
temps. Les pierres se tassent plus rapidement deux
mois après leur empilement.
Remettre les pierres en place au moins une fois par
an, voire plus si le sauna est utilisé fréquemment.
Dans le même temps, retirer tous les morceaux de
pierre de la partie inférieure du poêle et remplacer
toutes les pierres désintégrées par des neuves. Ainsi, la capacité de chauffage du poêle reste optimale
et le risque de surchauffe est évité.
1.2. Chauffage du sauna
Pour éliminer les odeurs dégagées par le poêle et les
pierres lors de la première utilisation, veiller à assurer
une bonne ventilation du sauna.
Si la puissance du poêle est adaptée à la cabine
de sauna, un sauna correctement isolé atteint la
température adéquate en une heure environ ( 2.3.).
Les pierres du poêle chauffent généralement à bonne
température en même temps que le sauna. La température appropriée pour les séances de sauna se
situe entre 65 et 75 °C.
OSTRZE¯ENIE! Ca³kowicie zas³oñ grza³ki kamieniami. Ods³oniêta grza³ka mo¿e zagra¿aæ materia³om
palnym, nawet w znacznej odleg³o¶ci. Upewnij siê,
¿e grza³ki nie s± widoczne zza kamieni.
1.1.1. Konserwacja
Z powodu du¿ych wahañ temperatury kamienie
z czasem siê rozpadaj±.
Zwróæ szczególn± uwagê na
stopniowe opadanie kamieni. Upewnij siê, ¿e grza³ki
-
po pewnym czasie nie zostaj± ods³oniête. Kamienie
opadaj± najmocniej podczas dwóch miesiêcy.
Poprawiaj u³o¿enie kamieni przynajmniej raz w
roku, lub czê¶ciej, je¶li sauna jest stale u¿ywana.
Równocze¶nie usuñ wszystkie fragmenty kamieni
ze spodu pieca i zast±p rozpadaj±ce siê kamienie no
wymi. Dziêki temu zachowane zostan± optymalne
parametry pieca, a ryzyko przegrzania zniknie.
1.2. Nagrzewanie sauny
Nowy piec, w³±czony po raz pierwszy, wraz z kamieniami wydziela charakterystyczny zapach. Aby go
usun±æ, trzeba dobrze przewietrzaæ pomieszczenie
sauny.
Je¶li moc wyj¶ciowa pieca jest dopasowana do kabiny, nagrzanie prawid³owo izolowanej sauny do
wymaganej temperatury trwa oko³o godziny ( 2.3).
Kamienie u¿ywane w saunie osi±gaj± wymagan±
temperaturê k±pieli jednocze¶nie z ca³ym pomieszczeniem sauny. W³a¶ciwa temperatura w pomieszczeniu sauny wynosi 65–75 °C.
-
1.3. Utilisation du poêle
Avant la mise en marche du poêle, vérifier qu’aucun
objet n’est posé dessus ou à proximité. 1.6.
•
Les modèles de poêles FG70 et FG90 sont
équipés d’un interrupteur horaire et d’un thermostat. L’interrupteur horaire permet de régler
la durée de fonctionnement du poêle et le thermostat de régler la température.
1.3.1.–1.3.4.
•
Les modèles FG70E et FG90E fonctionnent
avec le centre de contrôle séparé. Voir les
instructions d’installation et mode d’emploi du
centre de contrôle.
Figure 2. Thermostat
Rys. 2. Prze³±cznik termostatu
1.3. Eksploatacja pieca
Przed w³±czeniem pieca zawsze trzeba sprawdziæ,
czy na piecu lub w jego pobli¿u nie znajduj± siê
¿adne przedmioty. 1.6.
Modele pieców FG70 i FG90 s± wyposa¿one
•
w zegar i termostat. Zegar s³u¿y do
ustawiania czasu dzia³ania pieca, a termostat
– odpowiedniej temperatury. 1.3.1.–1.3.4.
Obs³uga pieców FG70E i FG90E mo¿liwa
•
jest tylko za po¶rednictwem specjalnych
sterowników. Przed rozpoczêciem eksploatacji
nale¿y dok³adnie zapoznaæ siê z instrukcj±
obs³ugi sterownika pieca.
Figure 3. Interrupteur horaire
Rys. 3. Prze³±cznik zegara
1.3.1. Poêle allumé
Placer l’interrupteur horaire sur la partie
« marche » (section A de la figure 3, 0 à
4 heures). Le poêle se met en route immédiatement.
4
1.3.1. W³±czanie pieca
Ustaw prze³±cznik zegara na „w³±czony”
(A na rysunku 3, 0–4 godziny). Piec rozpoczyna grzanie.
Page 5
FR PL
1.3.2. Durée de pré-programmation (mise en route
programmée)
Placer l’interrupteur horaire sur la partie
« pré-programmation » (section B de la
figure 3, 1 à 8 heures). Le poêle com-
mence à chauffer lorsque l’interrupteur
est revenu sur la section « marche ». Ensuite, le
poêle reste allumé pendant environ quatre heures.
Exemple : Vous souhaitez aller vous promener pen
dant trois heures et profiter ensuite d’une séance
de sauna. Placez l’interrupteur horaire sur le chiffre
2 de la section « pré-programmation ».
La minuterie se met en marche. Au bout de deux heures,
le poêle commence à chauffer. Comme le sauna est chauffé
en une heure environ, il sera prêt pour votre séance après en
viron trois heures, c'est-à-dire à votre retour de promenade.
1.3.3. Poêle arrêté
Le poêle s’arrête lorsque l’interrupteur horaire revient sur zéro. Il est possible d’éteindre le poêle à tout moment en plaçant soimême l’interrupteur horaire sur zéro.
Éteindre le poêle après la séance de sauna. Il est
parfois conseillé de laisser le poêle en route pendant
un certain temps pour faire sécher correctement les
parties en bois de la cabine.
REMARQUE : Vérifier toujours que le poêle s’est
éteint et a arrêté de chauffer lorsque la minuterie a
replacé l’interrupteur horaire sur zéro.
1.3.4. Réglage de la température
Le thermostat (figure 2) sert à maintenir la température
souhaitée dans la cabine de sauna. Procéder à des
essais pour trouver le réglage qui convient le mieux.
Commencer les essais sur la position maximale. Si,
pendant la séance de sauna, la température augmente
trop, tourner légèrement l’interrupteur dans le sens
inverse des aiguilles d’une montre. Remarque : même
un petit décalage par rapport à la partie maximale mo
difiera considérablement la température du sauna.
1.4. Projection de l’eau de vapeur sur les pierres
L’air du sauna devient sec en chauffant. Pour obtenir
une humidité convenable, il faut projeter de l’eau sur
les pierres brûlantes du poêle. La chaleur et la vapeur
produisent un effet différent d’une personne à l’autre
– en procédant à des essais, on peut trouver le niveau
de température et d’humidité qui convient le mieux.
Il est possible de générer une chaleur d’une nature
douce ou intense, selon ses souhaits, en choisissant
de verser de l’eau sur le devant du poêle ou directement au-dessus des pierres.
REMARQUE : La contenance de la louche utilisée ne
doit pas excéder 2 dl. Ne pas projeter ou verser une
quantité d’eau plus importante en une seule fois. En
effet, lors de l’évaporation, l’excédent d’eau bouillante
pourrait éclabousser les personnes présentes dans le
sauna. Veiller aussi à ne pas projeter d’eau sur les pierres lorsque quelqu’un se trouve à proximité du poêle,
la vapeur bouillante risquant de causer des brûlures.
REMARQUE : N’utiliser que de l’eau remplissant
les exigences de qualité de l’eau domestique (tableau 1). Pour aromatiser l’eau de vapeur, n’utiliser
que des essences prévues à cet effet. Suivre les
consignes figurant sur l’emballage.
1.3.2. Ustawianie czasu (wy³±cznik czasowy)
Ustaw prze³±cznik zegara na „ustawianie
czasu” (B na rysunku 3, 0–8 godzin). Piec
rozpocznie grzanie, gdy prze³±cznik przesunie siê na obszar „w³±czony”. Piec bêdzie
w³±czony przez oko³o cztery godziny.
Przyk³ad: Chcesz wyj¶æ na trzygodzinny spacer,
a pó¼niej wzi±æ k±piel w saunie. Ustaw pokrêt³o
zegara w poz. „ustawianie czasu” (na 2).
-
Zegar rozpoczyna odliczanie, a po 2 godzinach
– grzanie. Poniewa¿ ogrzanie kabiny zajmuje oko³o
godziny, sauna bêdzie przygotowana po trzech
godzinach, to jest wtedy, gdy wrócisz ze spaceru.
-
1.3.3. Wy³±czanie pieca
Piec wy³±cza siê, gdy zegar ustawi
prze³±cznik ponownie na zero. Mo¿esz
wy³±czyæ piec samodzielnie, ustawiaj±c
pokrêt³o w pozycji zero.
Wy³±cz piec po k±pieli. Czasami zaleca siê pozostawienie na chwilê w³±czonego pieca, by osuszyæ
drewniane czê¶ci sauny.
UWAGA! Zawsze sprawdzaj, czy piec siê wy³±czy³
po tym, jak zegar ustawi³ prze³±cznik na zero.
1.3.4. Ustawianie temperatury
Termostat (rys. 2) s³u¿y do utrzymywania po¿±danej
temperatury w kabinie sauny. Dobierz najbardziej
odpowiadaj±ce Ci ustawienie eksperymentalnie.
Rozpocznij od ustawienia maksymalnego. Je¶li
podczas k±pieli temperatura zbyt wzro¶nie, przekrêæ
lekko pokrêt³o w lewo. Uwaga! Nawet najmniejsze
odchylenie od pozycji maksymalnej znacz±co zmieni
temperaturê w saunie.
-
Rozgrzane powietrze w saunie staje siê suche. Dlatego nagrzane kamienie w saunie trzeba polewaæ
wod±, aby zwiêkszyæ wilgotno¶æ powietrza do
po¿±danego poziomu. Ciep³o i para ró¿nie dzia³aj±
na poszczególne osoby – eksperymentuj±c, znajdziesz odpowiednie dla siebie ustawienia.
Mo¿esz dostosowywaæ rodzaj ciep³a od ³agodnego
do silnego, wylewaj±c wodê w kierunku pieca lub
bezpo¶rednio na kamienie.
UWAGA! Pojemno¶æ czerpaka wynosi 0,2 litra.
Ilo¶æ wody jednorazowo wylewanej na kamienie
nie powinna byæ wiêksza od 0,2 l, poniewa¿ przy
polaniu kamieni wiêksz± ilo¶ci± wody tylko jej
czê¶æ wyparuje, a reszta w postaci wrz±tku mo¿e
rozprysn±æ siê na osoby korzystaj±ce z sauny. Nie
wolno polewaæ kamieni wod±, gdy w pobli¿u pieca
znajduj± siê inne osoby, poniewa¿ rozgrzana para
wodna mo¿e spowodowaæ oparzenia.
UWAGA! Woda, któr± polewa siê kamienie, po
winna spe³niaæ wymagania okre¶lone dla czystej
wody gospodarczej (tabela 1). Dla zapachu mo¿na
dodawaæ do wody specjalne aromaty przeznaczone do saun. Aromaty nale¿y stosowaæ zgodnie z instrukcj± podan± na ich opakowaniu.
-
5
Page 6
FR PL
Propriétés de l’eau
W³a¶ciwo¶æ wody
Concentration d’humus
Nagromadzenie osadów organicznych
Concentration en fer
Nagromadzenie zwi±zków ¿elaza
Dureté : Les substances les plus importantes sont le
manganèse (Mn) et la chaux, c’est-à-dire du calcium (Ca).
Twardo¶æ: najgro¼niejszymi substancjami s± mangan (Mn) oraz
wapno, czyli zwi±zek wapnia (Ca)
Eau chlorée
Woda chlorowana
Eau de mer
Woda morska
Tableau 1. Exigences en matière de qualité de l’eau
Tabela 1. Wymagania dotycz±ce jako¶ci wody
1.5. Conseils pour la séance de sauna
Commencer la séance de sauna en se lavant.
•
S’asseoir dans le sauna et profiter de la vapeur
•
aussi longtemps que cela reste agréable.
•
Oublier le stress et se détendre !
Le code des bonnes manières dans un sauna
•
préconise de ne pas déranger les autres par un
comportement bruyant.
Ne pas faire fuir les autres occupants en proje-
•
tant une quantité excessive d’eau de vapeur.
Se rafraîchir la peau afin de la refroidir. Les per-
•
sonnes en bonne santé peuvent profiter d’une
baignade rafraîchissante si cela est possible.
Après la séance de sauna, se laver.
•
Se reposer, puis se rhabiller. Boire un verre
•
d’eau fraîche ou une boisson gazeuse pour rétablir son équilibre hydrique.
Effets
Efekt
Couleur, goût, précipite
Kolor, smak, wytr±canie osadów
Couleur, odeur, goût, précipite
Recommandations
Zalecenie
<12 mg/l
<0,2 mg/l
Kolor, zapach, smak, osad
Précipite
Wytr±canie osadów
Risques sanitaires
Zagro¿enie zdrowia
Corrosion rapide
Szybka korozja
Mn: <0,05 mg/l
Ca: <100 mg/l
Usage interdit
Zakazana
Usage interdit
Zakazana
Zaczynamy od umycia siê.
•
W saunie przebywamy tak d³ugo, jak d³ugo
•
czujemy siê tam przyjemnie i komfortowo.
W saunie rozlu¼niamy siê i zapominamy o
•
wszystkich trudno¶ciach i k³opotach.
Zgodnie z przyjêtymi zwyczajami w saunie nie
•
przeszkadzamy innym g³o¶n± rozmow± itp.
Nie polewamy kamieni nadmiern± ilo¶ci± wody,
•
gdy¿ mo¿e to byæ nieprzyjemne dla innych osób
korzystaj±cych z sauny i jest uwa¿ane za niegrzeczne.
Och³adzamy skórê w miarê potrzeby. Bêd±c do-
•
brego zdrowia mo¿emy pop³ywaæ, o ile w pobli¿u
sauny jest basen lub inne miejsce do k±pieli.
Po wyj¶ciu z sauny dok³adnie sp³ukujemy ca³e cia³o.
•
Przed ubraniem siê przez chwilê odpoczywa-
•
my, aby têtno powróci³o nam do normy. Napij
siê napoju bezalkoholowego, by przywróciæ
równowagê p³ynów w organizmie.
1.6. Avertissements
Des séances prolongées dans un sauna chaud
•
provoquent une élévation de la température du
corps qui peut s’avérer dangereuse.
•
Se tenir éloigné des pierres et les parties métalliques
du poêle. Elles risquent de provoquer des brûlures.
Tenir les enfants éloignés du poêle.
•
•
Les enfants, les handicapés et les personnes
affaiblies ou en mauvaise santé doivent être
accompagnés lors des séances de sauna.
Il est conseillé de consulter un médecin au cas où
•
les séances de sauna seraient contre-indiquées.
•
Discuter avec un pédiatre de la participation éven
tuelle d’enfants en bas âge aux séances de sauna
(âge, température du sauna, durée des séances ?)
Toujours se déplacer avec la plus grande pru-
•
dence, les bancs et le sol pouvant être glissants.
Ne pas prendre un sauna sous l’effet de produits
•
narcotiques (alcool, médicaments, drogues etc.).
Ne jamais dormir dans un sauna chaud.
•
•
L’air marin et humide est susceptible d’avoir une
action corrosive sur les surfaces métalliques.
Ne pas utiliser le sauna pour y faire sécher du
•
linge sous peine de provoquer un incendie ou
d’endommager les pièces électriques en raison
de l’humidité excessive.
Przebywanie w rozgrzanej saunie przez d³u¿szy
•
czas powoduje wzrost temperatury cia³a, co
mo¿e byæ niebezpieczne dla zdrowia.
•
Nie polewaæ kamieni nadmiern± ilo¶ci± wody.
Powstaj±ca para wodna ma temperaturê wrzenia!
•
Nie pozwalaj dzieciom zbli¿aæ siê do pieca.
Dzieci, osób niepe³nosprawnych i chorych nie
•
wolno pozostawiaæ w saunie bez opieki.
Zaleca siê zasiêgniêcie porady lekarskiej
•
odno¶nie ewentualnych ograniczeñ w korzystaniu z sauny spowodowanych stanem zdrowia.
-
W kwestii korzystania z sauny przez ma³e dzieci
•
nale¿y poradziæ siê lekarza pediatry.
W saunie nale¿y poruszaæ siê bardzo ostro¿nie,
•
gdy¿ podest i pod³oga mog± byæ ¶liskie.
•
Nie wolno wchodziæ do sauny po alkoholu, nar
kotykach lub za¿yciu silnie dzia³aj±cych leków.
•
Nigdy nie ¶pij w gor±cej saunie.
S³one, morskie powietrze i wilgotny klimat
•
mo¿e powodowaæ korozjê metalowych czê¶ci
pieca.
•
Nie nale¿y wieszaæ ubrañ do wyschniêcia w
saunie, gdy¿ mo¿e to groziæ po¿arem. Nad
mierna wilgotno¶æ mo¿e tak¿e spowodowaæ
uszkodzenia podzespo³ów elektrycznych.
-
-
1.7. Dépannage
REMARQUE ! Toutes les opérations d’entretien
doivent êtres réalisées par un professionnel de la
maintenance.
6
Uwaga! Wszelkiego rodzaju sprawdzeñ lub napraw
mo¿e dokonywaæ wykwalifikowany elektryk.
Page 7
FR PL
Le poêle ne chauffe pas.
Vérifier que les fusibles du poêle sont en bon état.
•
Vérifier que le câble de raccordement est branché
•
( 3.4.).
FG: Placer l’interrupteur horaire sur la partie
•
« marche » (
Augmenter le réglage du thermostat ( 1.3.4.).
•
FG: S’assurer que la sécurité-surchauffe est toujours
•
1.3.1.).
en place. L’interrupteur horaire fonctionne mais le
poêle ne chauffe pas. ( 3.5.)
FG90: Vérifier le fonctionnement du contacteur.
•
Il doit émettre un « clic » lorsque l’on place
l’interrupteur horaire sur la partie « marche »
La cabine de sauna chauffe doucement. L’eau versée
sur les pierres du poêle refroidit trop rapidement.
Vérifier que les fusibles du poêle sont en bon état.
•
Vérifier que toutes les résistances s’allument lorsque
•
le poêle est allumé.
Augmenter le réglage du thermostat ( 1.3.4.).
•
Vérifier que le poêle est suffisamment puissant
•
( 2.3.).
Vérifier les pierres du poêle ( 1.1.). Des pierres
•
en piles trop serrées, le tassement progressif des
pierres ou un type de pierres inadapté risquent de
gêner le flux d’air qui traverse le poêle et ainsi de
limiter son efficacité.
Vérifier que la ventilation de la cabine de sauna est
•
adaptée ( 2.2.).
La cabine de sauna chauffe rapidement, mais la
température des pierres reste insuffisante. L’eau versée
sur les pierres passe à travers.
Baisser le réglage du thermostat ( 1.3.4.).
•
Vérifier que le poêle n’est pas trop puissant
•
( 2.3.).
Vérifier que la ventilation de la cabine de sauna est
•
adaptée ( 2.2.).
Le panneau ou les autres matériaux proches du poêle
noircissent rapidement.
Vérifier que les distances de sécurité sont respectées
•
( 3.2.).
Vérifier les pierres du poêle ( 1.1.). Des pierres en piles
•
trop serrées, le tassement progressif des pierres ou un
type de pierres inadapté risquent de gêner le flux d’air
qui traverse le poêle et ainsi d’entraîner la surchauffe
des matériaux environnants.
Vérifier qu’aucune résistance n’est visible derrière
•
les pierres. Si les résistances sont visibles, remettre
les pierres en place de manière à ce que les
résistances soient totalement couvertes ( 1.1.).
Voir également le paragraphe 2.1.1.
•
Une odeur se dégage du poêle.
Voir le paragraphe 1.2.
•
Lorsqu’il est chaud, le poêle peut accentuer les
•
odeurs présentes dans l’air mais qui ne sont pas
liées au sauna ni au poêle. Exemples : peinture,
colle, graisse, assaisonnements.
Le poêle émet du bruit.
FG : L’interrupteur horaire est un dispositif
•
mécanique qui, en fonctionnement, émet le bruit
d’un mécanisme d’horloge. Si l’interrupteur horaire
émet ce bruit même lorsque le poêle est éteint,
vérifiez le câblage de l’interrupteur.
Des détonations peuvent parfois se faire entendre ;
•
elles sont vraisemblablement dues au craquement
des pierres sous l’effet de la chaleur.
La dilatation thermique des composants du poêle
•
peut entraîner l’émission de bruits lorsque le poêle
chauffe.
Piec nie grzeje.
•
Sprawd¼, czy bezpieczniki pieca s± sprawne.
Sprawd¼, czy kabel zasilaj±cy jest pod³±czony ( 3.4.).
•
FG: Ustaw prze³±cznik zegara na „w³±czony” ( 1.3.1.).
•
W³±cz wy¿sze ustawienie termostatu ( 1.3.4.).
•
FG: Sprawd¼, czy zadzia³a³ bezpiecznik termiczny.
•
Zegar dzia³a, ale piec nie grzeje. ( 3.5.)
FG90: Sprawd¼ dzia³anie stycznika. Powiniene¶
•
us³yszeæ „klikniêcie” stycznika, gdy ustawisz
prze³±cznik zegara na „w³±czone” ( 1.3.1).
Kabina ogrzewa siê powoli. Woda wylana na kamienie
sauny bardzo szybko och³adza je.
Sprawd¼, czy bezpieczniki pieca s± sprawne.
•
Sprawd¼, czy wszystkie grza³ki ¶wiec±, gdy piec jest
•
w³±czony.
W³±cz wy¿sze ustawienie termostatu ( 1.3.4.).
•
Sprawd¼, czy moc pieca jest wystarczaj±ca ( 2.3.).
•
Sprawd¼ kamienie sauny ( 1.1). Zbyt ciasno u³o¿one
•
kamienie, zmiana ich u³o¿enia lub nieodpowiedni ich
typ mog± utrudniaæ przep³yw powietrza przez piec
i obni¿aæ jego wydajno¶æ.
Sprawd¼, czy wentylacja kabiny sauny jest w³a¶ciwa
•
( 2.2).
Kabina sauny ogrzewa siê szybko, ale temperatura
kamieni jest niewystarczaj±ca. Woda wylana na
kamienie ¶cieka.
W³±cz ni¿sze ustawienie termostatu ( 1.3.4.).
•
Sprawd¼, czy moc pieca nie jest zbyt wysoka
•
( 2.3.).
Sprawd¼, czy wentylacja kabiny sauny jest w³a¶ciwa
•
( 2.2.).
Drewno lub inny materia³ blisko pieca szybko ciemnieje.
Sprawd¼, czy wymogi co do odleg³o¶ci zosta³y
•
zachowane ( 3.2.).
Sprawd¼ kamienie sauny ( 1.1.). Zbyt ciasno u³o¿one
•
kamienie, zmiana ich u³o¿enia lub nieodpowiedni typ
mog± utrudniaæ przep³yw powietrza i powodowaæ
przegrzanie materia³ów w pobli¿u pieca.
Upewnij siê, ¿e grza³ki nie s± widoczne zza kamieni.
•
Je¿eli elementy grzewcze s± widoczne, przestaw
kamienie tak, aby ca³kowicie przykryæ grza³ki ( 1.1.).
Zobacz te¿ podrozdzia³ 2.1.1.
•
Piec wydziela zapach.
Zob. podrozdzia³ 1.2.
•
Gor±cy piec mo¿e wzmacniaæ zapachy z powietrza,
•
przy czym nie s± one wydzielane przez saunê lub piec.
Przyk³ady: farba, klej, olej, przyprawy.
Piec generuje ha³as.
FG: Zegar jest urz±dzeniem mechanicznym i podczas
•
normalnej pracy s³ychaæ charakterystyczne tykanie.
Je¶li zegar tyka nadal po wy³±czeniu pieca, nale¿y
sprawdziæ stan jego po³±czeñ elektrycznych.
Niekiedy rozlega siê huk powodowany najczê¶ciej
•
przez pêkanie kamieni od gor±ca.
Podczas nagrzewania siê pieca mo¿na us³yszeæ
•
odg³osy spowodowane rozszerzaniem siê jego
elementów pod wp³ywem temperatury.
7
Page 8
FR PL
A
G
C
E
F
D
A
B

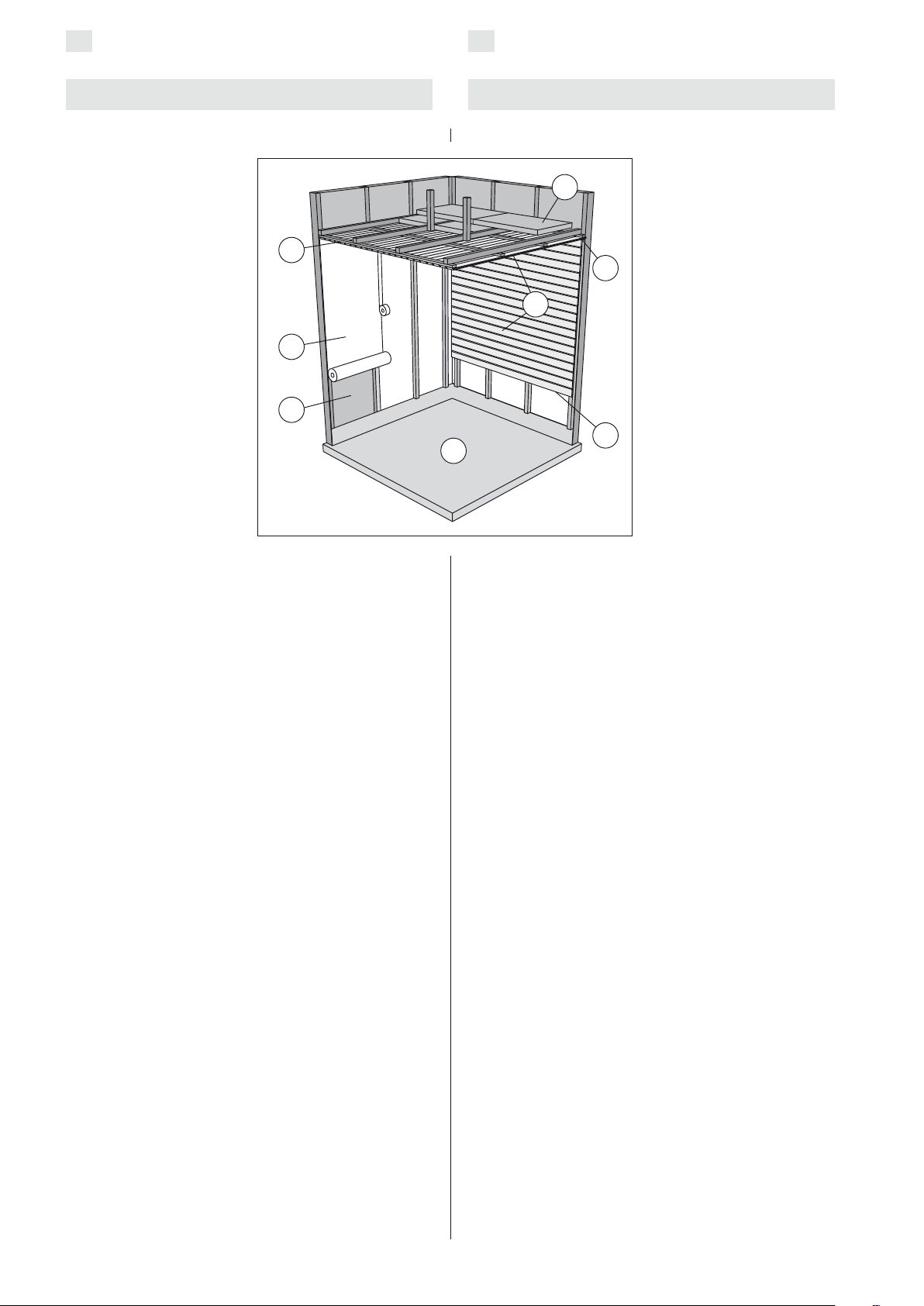

2. CABINE DU SAUNA
2.1. Structure de la cabine de sauna
Laine isolante, épais-
A.
seur 50 à 100 mm.
La cabine doit être
soigneusement isolée,
pour pouvoir maintenir le poêle à une température assez basse.
Protection contre
B.
l'humidité, par ex.,
papier aluminium. Placer le côté brillant du
papier vers l'intérieur
du sauna. Assembler
les raccords avec du
ruban adhésif aluminium.
Espace d'aération
C.
d'environ 10 mm
entre la protection
contre l'humidité et le
panneau (recommandation).
Lambris léger de 12 à
D.
16 mm d'épaisseur.
Avant d'installer les lambris, vérifier le câblage
électrique et les renforts des murs, nécessaires
à l'installation du poêle et des banquettes.
E.
Espace d'aération d'environ 3 mm entre le mur
et le panneau de plafond.
La hauteur du sauna est généralement de 2100
F.
à 2300 mm. La hauteur minimale dépend du
poêle (voir tableau 3). L'espace entre la banquette supérieure et le plafond ne doit pas
dépasser 1 200 mm.
Utiliser des revêtements de sol en céramique
G.
et des joints en ciment sombres. Les particules
dues à la désitégration des pierres du poêle et
les impuretés contenues dans l'eau du sauna
peuvent noircir et/ou endommager les revêtements de sol fragiles.
REMARQUE : demander aux autorités de lutte
contre l'incendie quelles parties de la paroi-coupe
feu peuvent être isolées. Les conduits de fumée
utilisés ne doivent pas être isolés.
REMARQUE : les plaques de protection légères
montées directement contre le mur ou le plafond
présentent un risque d'incendie.
Figure 4.
Rys. 4.
2. KABINA SAUNY
2.1. Konstrukcja kabiny sauny
We³na izolacyjna
A.
(50–100 mm). Kabina
sauny musi byæ
starannie izolowana,
by moc pieca by³a stale
umiarkowanie niska.
Zabezpieczenie od
B.
wilgoci, np. papier
aluminiowy. Po³yskliw±
stron± do wnêtrza
sauny. £±czenia
zabezpieczyæ ta¶m±
aluminiow±.
Szczelina went. (ok.
C.
10 mm) miêdzy warstw±
zabezpieczaj±c±
a panelem (zalecana).
Lekka p³yta pil¶niowa
D.
(12–16 mm). Przed
monta¿em paneli
sprawdziæ stan instalacji
elektr. i wzmocnienia
wymagane do
zainstalowania pieca
i ³aw.
E.
Szczelina wentylacyjna (ok. 3 mm) miêdzy ¶cian±
a sufitem.
F.
Wysoko¶æ sauny to zwykle 2100–2300 mm.
Jej wysoko¶æ minimalna zale¿y od pieca (zob.
tabela 2). Odleg³o¶æ pomiêdzy ³aw± górn±
a sufitem nie powinna przekraczaæ 1200 mm.
Stosowaæ ceramiczne pokrycia pod³ogowe
G.
i ciemne spoiny. Delikatne pokrycia pod³ogowe
mog± ulec zaplamieniu i/lub uszkodzeniu przez
cz±steczki kamieni sauny b±d¼ zanieczyszczon±
wodê.
UWAGA! Dowiedzieæ siê, które czê¶ci ¶ciany og
niowej mo¿na przys³oniæ. Nie zas³aniaæ u¿ywanych
przewodów dymnych.
UWAGA! Lekkie pokrywy instalowane na ¶cianie
lub suficie, mog± stanowiæ zagro¿enie ppo¿.
-
2.1.1. Ciemnienie ¶cian sauny
Jest zjawiskiem naturalnym, ¿e drewniane powierzchnie sauny z czasem ciemniej±. Zjawisko to przys
-
pieszaj±:
¶wiat³o s³oneczne
•
•
ciep³o z pieca
preparaty ochronne (maj± one nisk± odporno¶æ
•
na wysokie temperatury)
zanieczyszczenia odrywaj±ce siê od kamieni
•
i unosz±ce w powietrzu.
2.1.1. Noircissement des murs du sauna
Avec le temps, i est tout à fait normal que les surfaces en bois de la cabine de sauna noircissent. Ce
noircissement peut être accéléré par
la lumière du soleil
•
la chaleur du poêle
•
les agents de protection appliqués sur les murs
•
(les agents de protection présentent un faible
niveau de résistance à la chaleur)
les fines particules provenant des pierres du
•
poêle qui sont soulevées par le flux d'air.
2.2. Ventilation de la cabine de sauna
L'air de la cabine de sauna doit se renouveler six
fois par heure. La figure 5 présente différentes options de ventilation de la cabine.
2.2. Wentylacja kabiny sauny
Wymiana powietrza powinna zachodziæ 6 razy na
godzinê. Rys. 5 ilustruje ró¿ne sposoby wentylowania kabiny sauny.
8
Page 9
FR PL
D
B
min.
500 mm
Figure 5.
Rys. 5.
Emplacement de la bouche d'air. Pour une
A.
ventilation mécanique, placer la bouche d'air
au-dessus du poêle. Pour une ventilation par
gravité, placer la bouche d'air en dessous ou à
côté du poêle. Le diamètre du conduit d'arrivée
d'air doit être de 50 à 100 mm.
FG-E: Ne pas
placer la bouche d'arrivée d'air de manière à ce
que le flux d'air refroidisse le capteur de température (voir les instructions d'installation du capteur
de température contenues dans les instructions
d'installation de l'unité de contrôle) !
Bouche d'évacuation d'air. Placer la bouche
B.
d'évacuation d'air près du sol, aussi loin que
possible du poêle. Le diamètre du conduit
d'évacuation d'air doit être le double de celui
du conduit d'arrivée d'air.
Bouche d'air facultative pour le séchage (fer-
C.
mée pendant le chauffage et les séances de
sauna). Le sauna peut aussi être séché en laissant la porte ouverte après la séance.
Si la bouche d'évacuation d'air se trouve dans
D.
la salle de toilette, l'espace sous la porte de la
cabine doit être au moins de 100 mm. La venti
-
lation mécanique est obligatoire.
Lokalizacja wlotu powietrza. Wlot powietrza,
A.
w przypadku zainstalowania mechanicznej
wentylacji wylotowej, powinien znajdowaæ
siê nad piecem. Wlot powietrza instalacji
grawitacyjnych ma znajdowaæ siê poni¿ej
pieca lub obok niego. ¦rednica nawiewu musi
wynosiæ 50–100 mm. FG-E: Nie umieszczaæ
wlotu powietrza tak, by strumieñ powietrza
ch³odzi³ czujnik temperatury (zob. wskazówki
dot. czujnika temperatury w opisie instalacji
jednostki steruj±cej)!
Wylot powietrza. Powinien znajdowaæ siê
B.
blisko pod³ogi, mo¿liwie jak najdalej od pieca.
¦rednica wylotu powinna byæ dwukrotnie
wiêksza od ¶rednicy wlotu powietrza.
Dodatk. went. susz±ca (zamkniêta podczas
C.
grzania i k±pieli). Mo¿na te¿ suszyæ saunê przez
pozostawienie otwartych drzwi po zakoñczeniu
k±pieli.
D.
Gdy wylot powietrza znajduje siê w ³azience,
szczelina pod drzwiami sauny musi wynosiæ
>100 mm. Stosowanie uk³adu mechanicznego
jest obowi±zkowe.
2.3. Puissance des poêles
Lorsque les murs et le plafond sont couverts de panneaux et que l'isolation derrière les panneaux est
adaptée, la puissance du poêle est définie en fonction du volume du sauna. Les murs non isolés (brique, bloc de verre, béton, tuiles, etc.) augmentent
le besoin en puissance du poêle. Ajouter 1,2 m³ au
volume du sauna pour chaque mètre carré de mur
non isolé. Par exemple, une cabine de 10 m³ équi
pée d'une porte en verre nécessite un puissance
équivalente à celle d'une cabine d'environ 12 m³. Si
la cabine est équipée de murs en madriers, multiplier
le volume du sauna par 1,5. Choisir la puissance de
poêle adaptée dans le tableau 3.
2.4. Hygiène de la cabine de sauna
Utiliser des serviettes pour banc pendant la séance
de sauna, pour éviter que la transpiration ne coule
sur les banquettes.
Les banquettes, les murs et le sol du sauna doivent être
soigneusement lavés au moins tous les six mois. Utiliser
une brosse à récurer et du détergent pour sauna.
Essuyer la poussière et la saleté accumulées sur
le poêle à l'aide d'un chiffon humide. Éliminer les
traces de chaux présentes sur le poêle avec une
solution d'acide citrique à 10 % et rincer.
2.3. Moc pieca
Je¶li ¶ciany i sufit pokryte s± p³ytami, a za p³ytami
znajduje siê odpowiednia izolacja, moc wyj¶ciowa
pieca jest okre¶lana w zale¿no¶ci od kubatury sauny.
Przy ¶cianach nieizolowanych (ceg³a, bloki szklane,
szk³o, beton, p³ytki itp) moc ta musi byæ wiêksza. Do
kubatury sauny dodaæ 1,2 m
3
na ka¿dy metr kwadra-
towy nieizolowanej ¶ciany. Np. kabina o kub. 10 m
-
z drzwiami ze szk³a wymaga pieca o mocy potrzeb
nej dla kabiny o kub. ok. 12 m
3
. Je¶li kabina ma ¶ciany z bali, nale¿y pomno¿yæ jej kubaturê przez 1,5.
Wybraæ prawid³ow± moc pieca z tabeli 2.
2.4. Higiena kabiny
Rêczniki u³o¿one na ³awach zabezpieczaj± je przed
potem sp³ywaj±cym podczas k±pieli.
oczyszczaæ przynajmniej raz na sze¶æ miesiêcy. Czy¶ciæ
ostr± szczotk± i ¶rodkiem do saun.
Kamieñ usuwaæ 10 % roztworem kwasu cytrynowe
go, po czym sp³ukaæ.
£awy, ¶ciany i pod³ogê sauny nale¿y starannie
Kurz i brud z pieca usuwaæ wilgotn± ¶cierk±.
3
-
-
9
Page 10
FR PL
max. 500 mm
A
B
FG70/FG70E
min. 100
FG90/FG90E
min. 150
FG70/FG70E
min. 100
FG90/FG90E
min. 150
min.
30
min. 30
min. 30
min. 960
100 mm
A
B
C
D
3. INSTRUCTIONS D’INSTALLATION
3.1. Avant l’installation
Avant de se lancer dans l’installation du poêle, bien
lire les consignes et vérifier les points suivants :
La puissance et le type du poêle à installer
•
sont-ils adaptés au sauna en question ? Le vo
lume du sauna ne doit être ni inférieur ni supérieur à celui indiqué dans le tableau 2.
•
La tension d’alimentation est-elle adaptée au poêle ?
L’emplacement est adapté au poêle ( 3.2.).
•
REMARQUE : Le sauna ne doit être équipé que
d’un seul poêle électrique.
REMARQUE : Le poêle doit être fixé à un mur
( 3.3.).
3.2. Emplacement et distances de sécurité
Les distances de sécurité minimales sont décrites
sur la figure 6. Il est absolument obligatoire de res-
pecter ces valeurs lors de l’installation du poêle.
Dans le cas contraire, il existe un risque d’incendie.
Composants présentés sur la figure 6 :
Banquette ou barrière de sécurité.
A.
Sol. Les morceaux de pierre chauds peuvent
B.
endommager les revêtements de sol et entraîner un risque d’incendie. Les revêtements
de sol à l’emplacement du poêle doivent être
résistants à la chaleur.
Barrière de sécurité.
C.
Capteur de température (FG-E).
D.
-
Przed zainstalowaniem pieca nale¿y zapoznaæ siê z
instrukcj± monta¿u oraz sprawdziæ, czy:
Typ i moc pieca s± prawid³owo dobrane
•
do wielko¶ci pomieszczenia sauny (nale¿y
kierowaæ siê warto¶ciami kubatur pomieszczeñ
podanymi w Tabeli 2),
Parametry zasilania s± takie, jakich wymaga piec,
•
Lokalizacja jest odpowiednia dla pieca ( 3.2.),
•
UWAGA! W jednym pomieszczeniu sauny mo¿na
zainstalowaæ tylko jeden piec.
UWAGA! Piec nale¿y przymocowaæ do ¶ciany (
3.3.).
3.2. Miejsce i bezpieczne odleg³o¶ci
Minimalne bezpieczne odleg³o¶ci opisano na
rysunku 6. Zachowanie tych warto¶ci jest absolut-
nie konieczne. Zaniedbanie powoduje zagro¿enie
po¿arowe. Elementy przedstawione na rysunku 6:
£awa lub porêcz
A.
Pod³oga. Gor±ce od³amki kamieni mog±
B.
niszczyæ pod³ogê i powodowaæ zagro¿enie
po¿arowe. Pokrycia pod³ogowe w miejscu
monta¿u powinny byæ ¿aroodporne.
Porêcz.
C.
Czujnik temperatury (FG-E).
D.
Poêle
Piec
largeur/szeroko¶æ 480 mm
profondeur/g³êboko¶æ 260 mm
hauteur/wysoko¶æ 940 mm
poids/ciê¿ar 20 kg
pierres/kamienie max. 90 kg kW
FG70/FG70E 6,8 6 10 1900 5 x 1,5 3 x 10 3 x 6 1 x 35
FG90/FG90E 9,0 8 14 1900 5 x 2,5 3 x 16 3 x 10 1 x 40
Tableau 2. Données d’installation du poêle
Tabela 2. Szczegó³y instalacji pieców
Puissance
Moc
Cabine du sauna
Kabina sauny
Volume
Pojemnosæ
2.3.!
min.m³max.m³min.
Hauteur
Wysokosæ
mm mm² A mm² A
Raccordement électrique
Pod³±czenie elektryczne
400 V 3N~ 230 V 1N~
Câble de raccordement
Kabel przy³¹czeniowy
Figure 7: B
Rys 7: B
Fusible
Zabezpieczenia
Câble de
raccordement
Kabel przy³¹czeniowy
Figure 7: B
Rys 7: B
Fusible
Zabezpieczenia
Figure 6. Distances de sécurité (toutes les dimensions sont fournies en millimètres)
Rys. 6. Minimalne odleg³o¶ci instalacyjne (wymiary w milimetrach)
10
Figure 7. Câbles
Rys 7. Kable
Page 11
FR PL
3.3. Installation du poêle (figure 8)
Mettre le poêle en place et le régler à la verti-
1.
cale à l’aide des pieds réglables.
Fixer le poêle au mur à l’aide de vis de fixation
2.
(2 vis).
Brancher les câbles au poêle ( 3.4.).
3.
Figure 8. Installation du poêle
Rys. 8. Monta¿ pieca
3.3. Monta¿ pieca (rys. 8)
Ustaw piec i wyreguluj go w pozycji pionowej za
1.
pomoc± regulowanych nó¿ek.
2.
Przymocuj piec do ¶ciany ¶rubami (2 szt.).
Pod³±cz kable do pieca ( 3.4.).
3.
3.4. Raccordement électrique
Le raccordement du poêle au secteur ne doit être
réalisé que par un électricien professionnel et conformément aux règlements en vigueur.
Le poêle est connecté de façon semi-fixe au
•
boîtier de jonction (figure 7: A) situé sur le mur
du sauna. Le boîtier de jonction doit être étanche aux éclaboussures. Sa hauteur par rapport
au sol ne doit pas dépasser 500 mm.
Le câble de raccordement (figure 7: B) doit
•
être un câble caoutchouté de type H07RN-F ou
équivalent. NB ! Le recours à un câble isolé en
PVC comme câble de raccordement est interdit
en raison de sa sensibilité à la chaleur.
Les câbles de raccordement ou d’installation ar-
•
rivant dans le sauna ou dans les murs du sauna,
à une hauteur supérieure à 1000 mm du sol,
doivent supporter, en charge, une température
de 170 °C au moins (par exemple SSJ). Les
équipements électriques installés à une hauteur
supérieure à 1000 mm du sol du sauna doivent
être homologués pour une utilisation à température ambiante de 125 °C (marquage T125).
Le centre de commande (poêle FG) est équipé,
•
parallèlement aux bornes de secteur, d’une
borne (P) permettant le contrôle du chauffage
électrique (figure 9). La commande de tension
est transmise depuis le poêle lorsque ce dernier
est allumé. Le câble de contrôle du chauffage
électrique est relié directement au boîtier de
jonction du poêle, d’où il continue au moyen
d’un câble de raccordement caoutchouté épais
vers le connecteur à ligne du poêle.
Piec nale¿y pod³±czyæ do instalacji elektrycznej
zgodnie z obowi±zuj±cymi przepisami. Pod³±czenie
mo¿e wykonaæ tylko wykwalifikowany elektryk.
Piec jest pó³stale pod³±czony do puszki
•
przy³±czeniowej (rysunku 7: A) instalowanej na
¶cianie sauny. Puszka przy³±czeniowa musi byæ
bryzgoszczelna i zainstalowana nie wy¿ej ni¿
500 mm nad pod³og±.
Nale¿y u¿yæ kabla przy³±czeniowego
•
(rysunku 7: B) w izolacji gumowej, typu H07RNF lub odpowiednika. UWAGA! Ze wzglêdu na
zjawisko krucho¶ci termicznej do pod³±czania
pieca nie wolno stosowaæ kabla w izolacji z
PCW.
Je¶li kabel przy³±czeniowy i kable instalacyjne
•
maj± biec wy¿ej ni¿ 1000 mm nad pod³og±
sauny lub wewn±trz jej ¶cian, nale¿y zastosowaæ
kable zdolne pod obci±¿eniem wytrzymaæ
temperaturê minimum 170 °C (np. kable typu
SSJ). Urz±dzenia elektryczne instalowane
wy¿ej ni¿ 100 cm nad pod³og± sauny musz± byæ
atestowane do pracy w temperaturze otoczenia
+125 °C (oznaczenie T125).
Oprócz z³±czy zasilania, piec FG jest wyposa¿ony
•
w z³±cze dodatkowe (P), które umo¿liwia
regulacjê ogrzewania elektrycznego (rys. 9).
Piec pobiera energiê, kiedy jest w³±czony.
Kabel steruj±cy ogrzewania elektrycznego
jest doprowadzany bezpo¶rednio do skrzynki
przy³±czy i st±d do listwy zaciskowej pieca
wzd³u¿ kabla gumowego tej samej grubo¶ci, co
kabel przy³±czeniowy.
11
Page 12
FR PL
FG70
FG90
400 V 3N~
FG70E, FG90E FG70E, FG90E+CG170
400 V 3N~
FG70E,
FG90E
GRD
L3
230 V/
240 V
3~
GRD
GRD
L1NL2
1N P 2
L1 L23L3
4 5
N L1
400 V/
415 V
3N~
230 V/
240 V
1N~
1 2 3 4 5
1 2 3 4 5
a1
a1
a1
b0
b
b0
b0
b
b
a
a1b0
b
a
a
a
GRD
L3 GRD
GRD
L1NL2
1N P 2
L1 L23L3
4 5
N L1
1 2 3 4 5
1 2 3 4 5
Figure 9. Raccordement électrique
Rys. 9. Pod³±czenie elektryczne
3.4.1. Résistance d’isolation du poêle électrique
Lors de l’inspection finale des installations électriques, il est possible que la mesure de la résistance
d’isolation du poêle révèle une « fuite », due à l’hu
midité ambiante qui a pu pénétrer dans la matière
isolante des résistances de chauffage (pendant le
stockage/transport). L’humidité disparaîtra des résistances quand le sauna aura été chauffé deux ou
trois fois.
Ne pas raccorder l’alimentation du poêle électrique
par le disjoncteur différentiel !
3.4.1. Rezystancja izolacji pieca elektrycznego
Podczas koñcowego sprawdzenia instalacji elektrycznej pomiar odporno¶ci izolacji na przebicie
-
mo¿e wykazaæ „up³ywno¶æ” izolacji pieca. Zjawisko
to jest spowodowane absorpcj± wilgoci z powietrza
przez materia³ izolacji pieców (podczas przechowywania i transportu). Po kilkakrotnym uruchomieniu
pieca wilgoæ odparuje z materia³u izolacji rezystorów i rezystancja izolacji wróci do normy.
Nie nale¿y pod³±czaæ zasilania pieca poprzez
od³±cznik reaguj±cy na pr±d zwarciowy!
12
Page 13
FR PL
1
2
4
3
5
FG70 FG90
3.5. Installation du centre de commande et
du capteur (FG70E, FG90E)
Des consignes détaillées concernant la fixation sur
le mur du centre de commande sont fournies avec
ce dernier. Installer le capteur de température sur le
mur du sauna au dessus du poêle, dans l’axe central
de la largeur de ce dernier, à 100 mm du plafond.
Figure 6.
Ne pas placer la bouche d'arrivée d'air de manière
à ce que le flux d'air refroidisse le capteur de
température. Figure 5.
3.6. Réinitialisation de la sécurité surchauffe
Si la température de la cabine de sauna devient dangereusement élevée, la sécurité-surchauffe coupe
définitivement l’alimentation du poêle. Il est possible
de remettre la sécurité-surchauffe à zéro lorsque le
poêle a refroidi.
FG70, FG90
Le bouton de remise à zéro se trouve dans le boîtier
de raccordement du poêle (figure 10). Seule une
personne habilitée à effectuer des installations électriques peut accomplir cette tâche.
La raison de l’arrêt doit être déterminé avant d’appuyer sur le bouton.
Les pierres se sont-elles effritées et resserrées
•
dans le compartiment à pierres ?
Le poêle est-il resté longtemps sans être uti-
•
lisé ?
Le capteur du thermostat est-il mal placé ou
•
cassé ? L’emplacement correct du placement
et la procédure de remplacement du thermostat
sont illustrés sur la figure 11.
Le poêle a-t-il été soumis à un choc violent (par
•
exemple durant le transport) ?
FG70E, FG90E
Voir les instructions d’installation du centre de
contrôle.
3.5. Instalowanie modu³u steruj±cego i
czujników (FG70E, FG90E)
Do modu³u steruj±cego do³±czona jest osobna
instrukcja dok³adnie opisuj±ca sposób monta¿u na
¶cianie. Czujnik temperatury nale¿y zainstalowaæ na
¶cianie w pomieszczeniu sauny, nad pieciem. Czujnik powinien byæ usytuowany w osi symetrii pieca, w
odleg³o¶ci 100 mm od sufitu sauny. Patrz rys. 6.
Nie umieszczaæ wlotu powietrza tak, by stru
mieñ powietrza ch³odzi³ czujnik temperatury. Patrz
rys. 5.
3.6. Resetowanie wy³±cznika termicznego
Je¶li temperatura w kabinie sauny niebezpiecznie
wzrasta, bezpiecznik termiczny odcina zasilanie pieca. Bezpiecznik termiczny mo¿e zostaæ zresetowany,
kiedy piec ostygnie.
FG70, FG90
Przycisk reset jest umieszczony wewn±trz skrzynki
przy³±czowej (rys. 10). Bezpiecznik termiczny mo¿e
zresetowaæ tylko wykwalifikowany elektryk-instalator.
Przed naci¶niêciem tego przycisku trzeba znale¼æ
przyczynê usterki.
•
Czy kamienie nie rozkruszy³y siê ani nie zbi³y?
•
Czy piec nie by³ w³±czony przez d³u¿szy czas, a
sauna w tym czasie nie by³a u¿ywana?
•
Czy czujnik termostatu jest na miejscu i nie
jest uszkodzony? W³a¶ciwe po³o¿enie czujnika
oraz jego wymiana jest przedstawiona na
rysunku 11.
•
Czy piec nie zosta³ uderzony lub nie uleg³
wstrz±sowi?
FG70E, FG90E
Szczegó³owe instrukcje znajduj± siê w instrukcji instalacji sterownika.
-
Figure 10. Bouton-poussoir de remise
en service de la protection
Rys. 10. Przycisk resetowania
contre la surchauffe
wy³±cznika termicznego
Figure 11. Remplacement du thermostat
Rys. 11. Wymiana termostatu
13
Page 14
FR PL
3
6
4
5
7
8
11
10
9
1
2
4. PIÈCES DÉTACHÉES
4. CZʦCI ZAMIENNE
1 Résistance 2260 W Element grzejny 2260 W FG70, FG70E ZRH-720
2 Résistance 3000 W Element grzejny 3000 W FG90, FG90E ZSE-259
3 Plaque supérieure
4 Plaque latérale, gauche
5 Plaque latérale, droite
6 Thermostat
7 Interrupteur horaire
8 Thermostat
9 Interrupteur horaire
10 Contacteur 25 A
11 Support du contacteur
P³yta górna
Pokrywa boczna, lewa
Pokrywa boczna, prawa
Termostat
Zegar
Prze³±cznik termostatu
Prze³±cznik zegara
Stycznik 25 A
Wspornik stycznika
FG70, FG70E, FG90, FG90E ZRH-721
FG70, FG70E, FG90, FG90E ZRH-715
FG70, FG70E, FG90, FG90E ZRH-714
FG70, FG90 ZSK-520
FG70, FG90 ZSK-510
FG70, FG90 ZST-220
FG70, FG90 ZST-230
FG90 WX225
FG90 ZSM-74
14
Loading...
