Page 1
22122011
CS60, CS80
Instructions for Installation and Use of Electric Sauna Heater
Gebrauchs- und Montageanleitung des Elektrosaunaofens
Page 2
EN DE
2
These instructions for installation and use are
intended for the owner or the person in charge of
the sauna, as well as for the electrician in charge
of the electrical installation of the heater. After
completing the installation, the person in charge
of the installation should give these instructions to
the owner of the sauna or to the person in charge
of its operation. Please read the instructions for use
carefully before using the heater.
The heater is designed for the heating of a sauna
room to bathing temperature. It is not to be used
for any other purpose.
Congratulations on your choice!
Guarantee:
• The guarantee period for heaters and control
equipment used in saunas by families is two (2)
years.
• The guarantee period for heaters and control
equipment used in saunas by building residents
is one (1) year.
• The guarantee does not cover any faults
resulting from failure to comply with
installation, use or maintenance instructions.
• The guarantee does not cover any faults
resulting from the use of stones not
recommended by the heater manufacturer.
Diese Montage- und Gebrauchsanleitung richtet
sich an den Besitzer der Sauna oder an die für die
Pflege der Sauna verantwortliche Person, sowie an
den für die Montage des Saunaofens zuständigen
Elektromonteur. Wenn der Saunaofen montiert ist,
wird diese Montage- und Gebrauchsanleitung an den
Besitzer der Sauna oder die für die Pflege der Sauna
verantwortliche Person übergeben. Lesen Sie vor
Inbetriebnahme des Ofens die Bedienungsanleitung
sorgfältig durch.
Der Ofen dient zum Erwärmen von Saunakabinen
auf Saunatemperatur. Die Verwendung zu anderen
Zwecken ist verboten.
Wir beglückwünschen Sie zu Ihrer guten Wahl!
Garantie:
• Die Garantiezeit für in Familiensaunen
verwendete Saunaöfen und Steuergeräte
beträgt zwei (2) Jahre.
• Die Garantiezeit für Saunaöfen und
Steuergeräte, die in öffentlichen Saunen in
Privatgebäuden verwendet werden, beträgt ein
(1) Jahr.
• Die Garantie deckt keine Defekte ab, die
durch fehlerhafte Installation und Verwendung
oder Missachtung der Wartungsanweisungen
entstanden sind.
• Die Garantie kommt nicht für Schäden auf,
die durch Verwendung anderer als vom Werk
empfohlener Saunaofensteine entstehen.
CONTENTS
1. INSTRUCTIONS FOR USE .............................................. 3
1.1. Piling of the Sauna Stones .....................................3
1.1.1. Maintenance ...............................................4
1.2. Heating of the Sauna ............................................ 4
1.3. Using the Heater .................................................. 4
1.3.1. Heater On ................................................... 4
1.3.2. Pre-setting Time (timed switch-on) ................. 4
1.3.3. Heater Off ...................................................5
1.3.4. Setting the Temperature ...............................5
1.4. Throwing Water on Heated Stones ......................... 5
1.5. Instructions for Bathing ........................................ 6
1.6. Warnings ............................................................6
1.7. Troubleshooting ................................................... 6
2. SAUNA ROOM ............................................................. 8

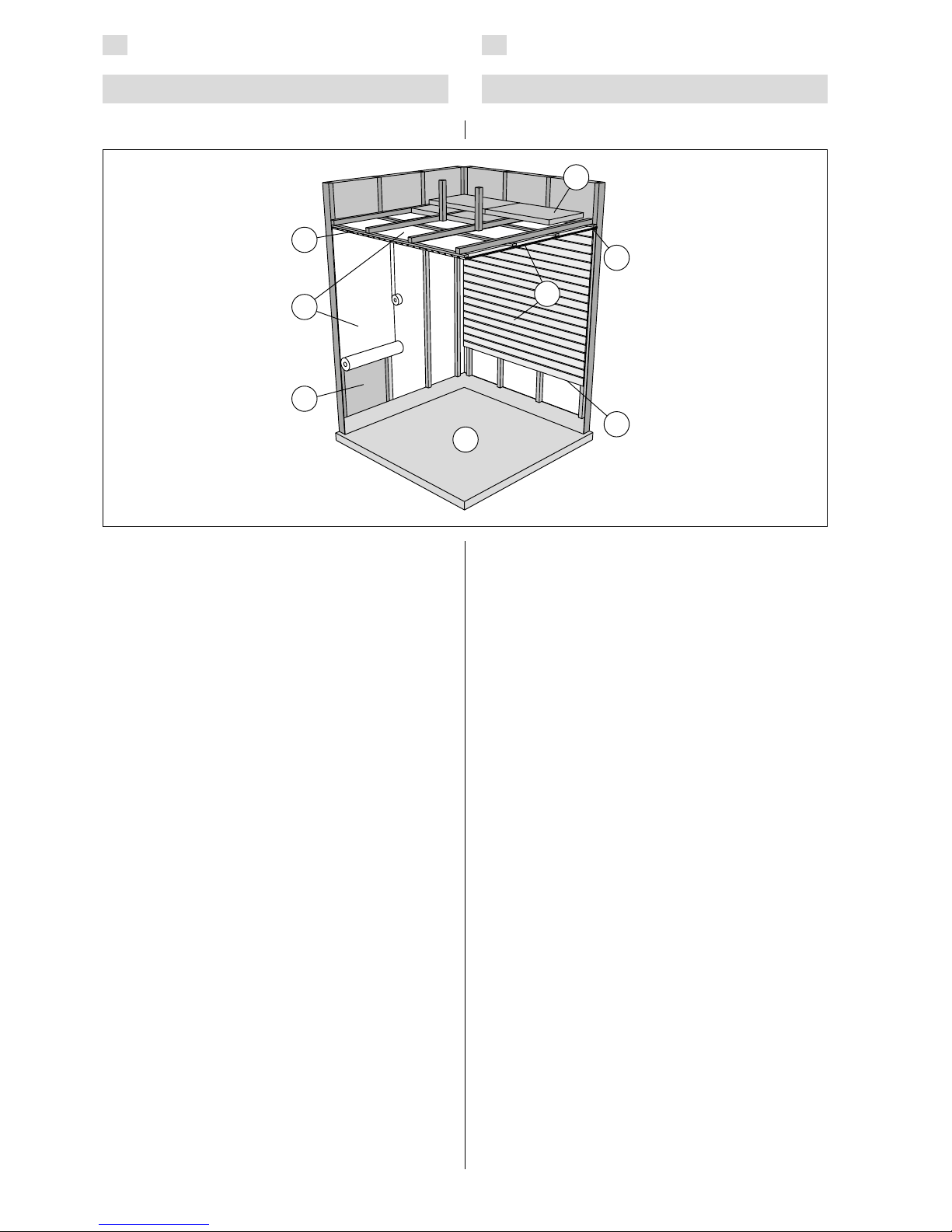

2.1. Sauna Room Structure .......................................... 8
2.1.1. Blackening of the sauna walls ........................ 8

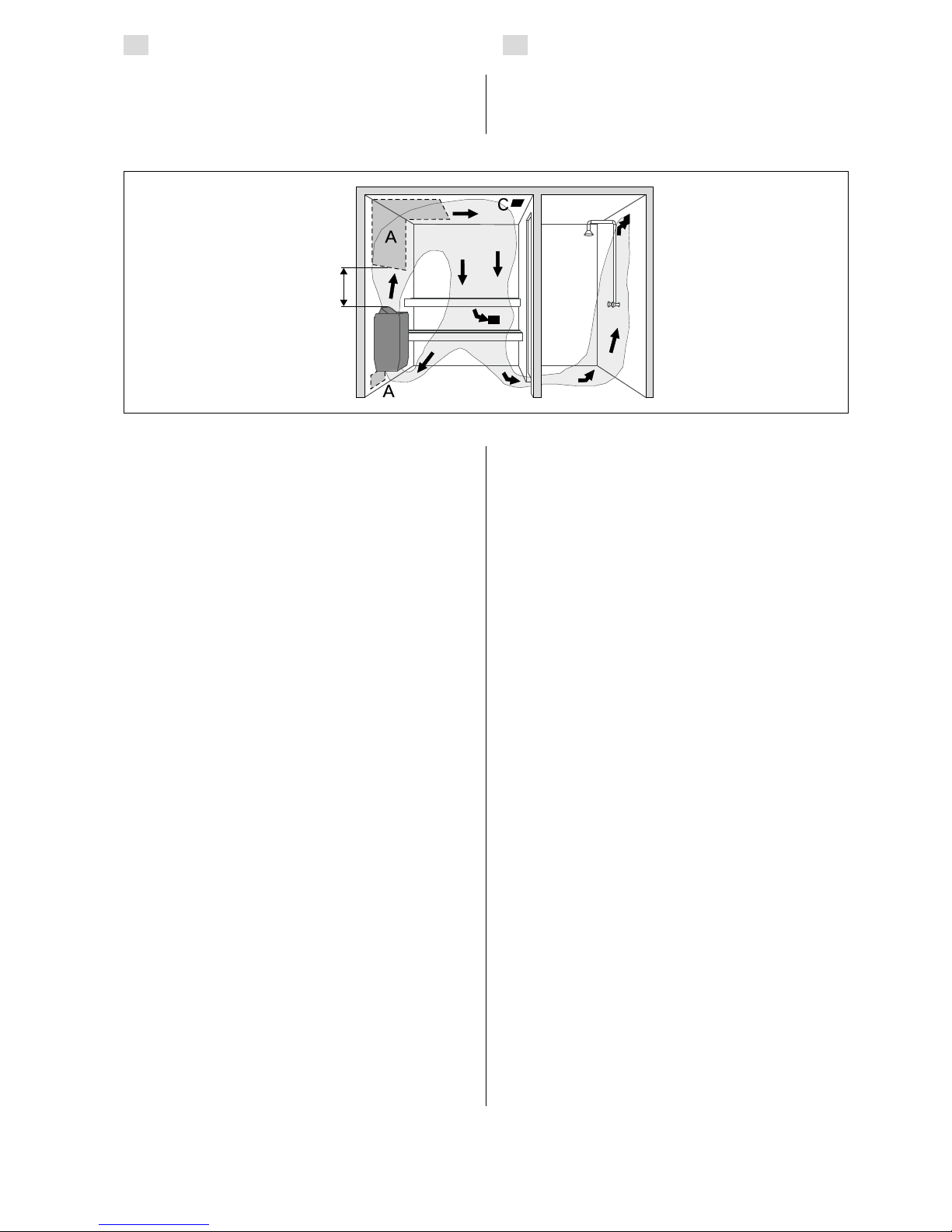

2.2. Sauna Room Ventilation ........................................ 9
2.3. Heater Output ......................................................9
2.4. Sauna Room Hygiene ............................................ 9
3. INSTRUCTIONS FOR INSTALLATION ............................ 10

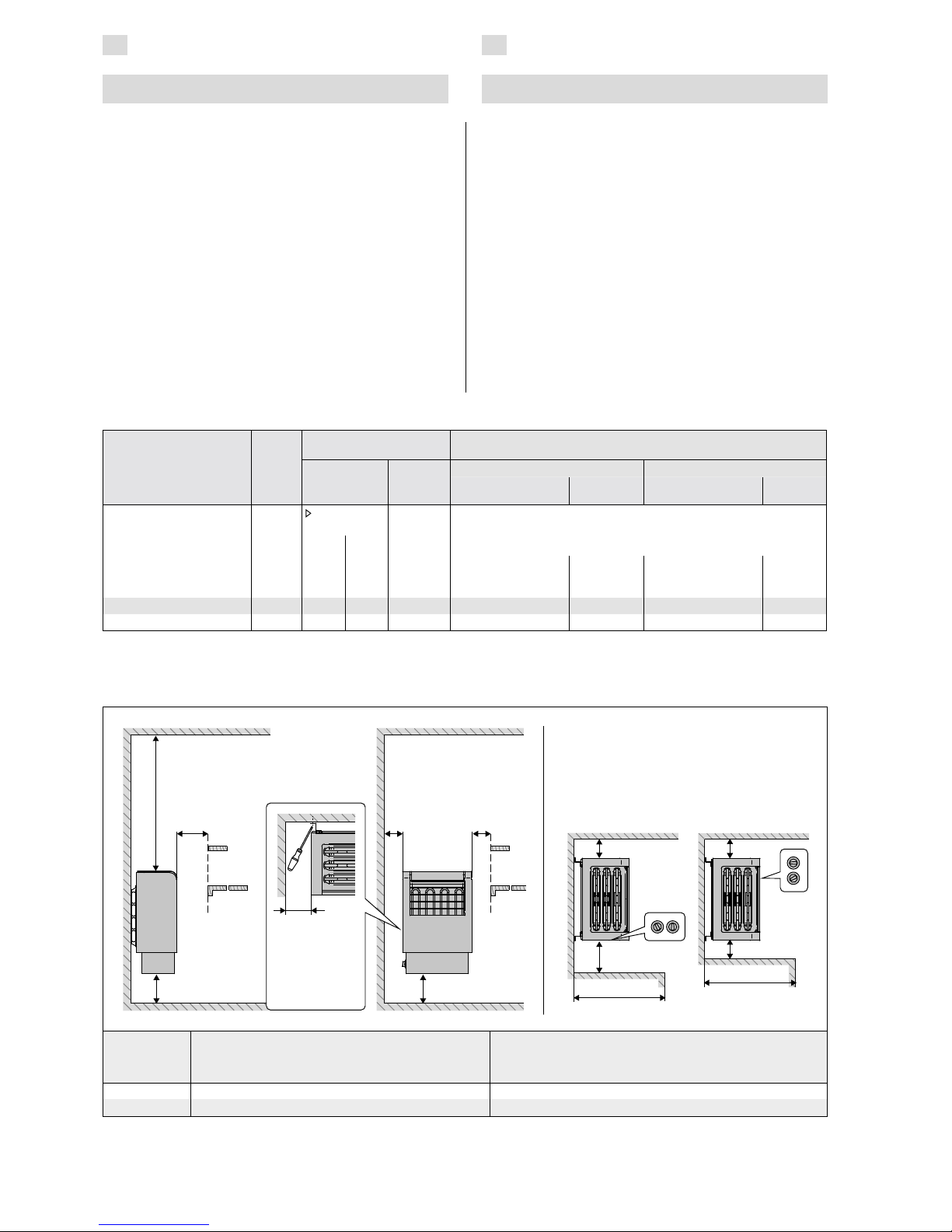

3.1. Before Installation .............................................. 10

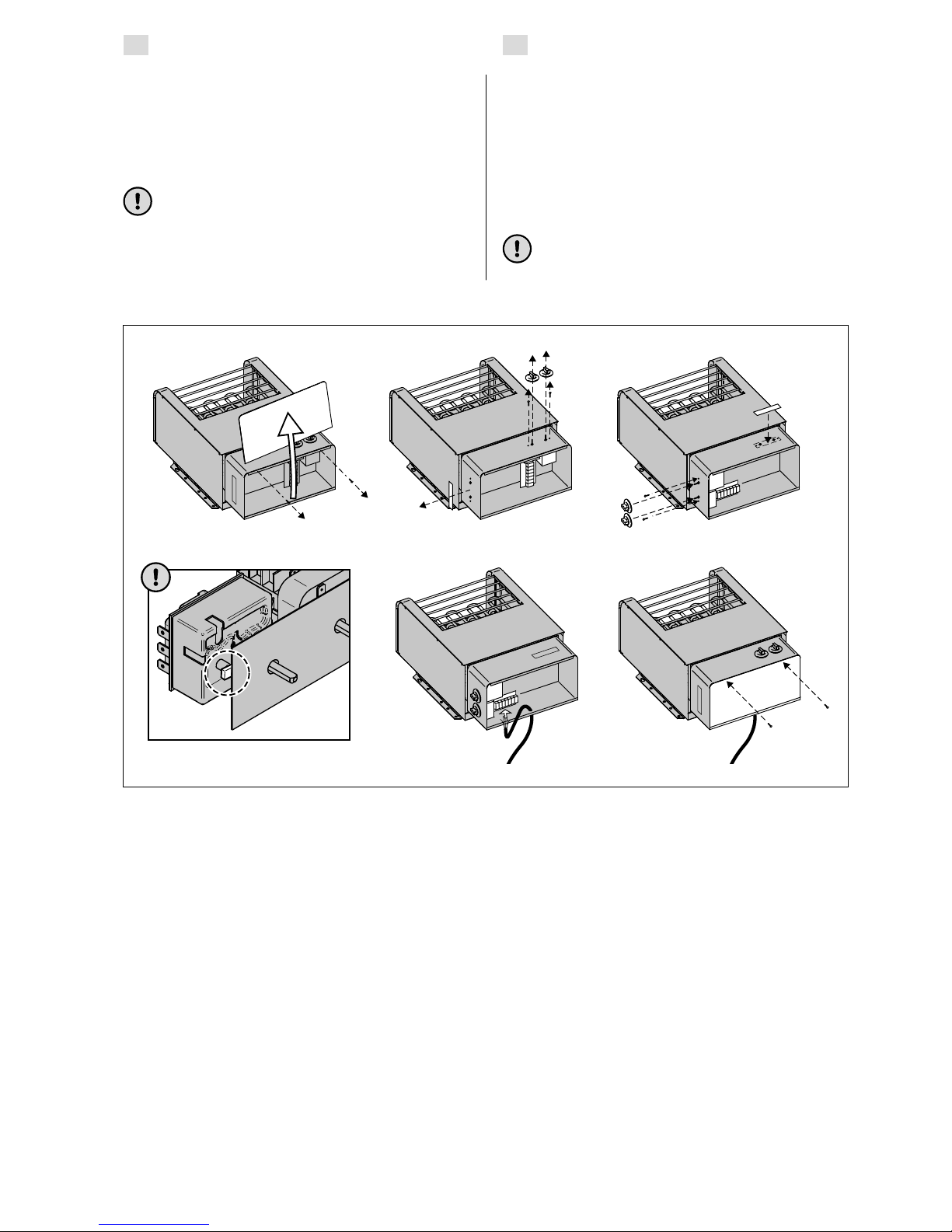

3.1.1. Repositioning of Thermostat and Timer ......... 11

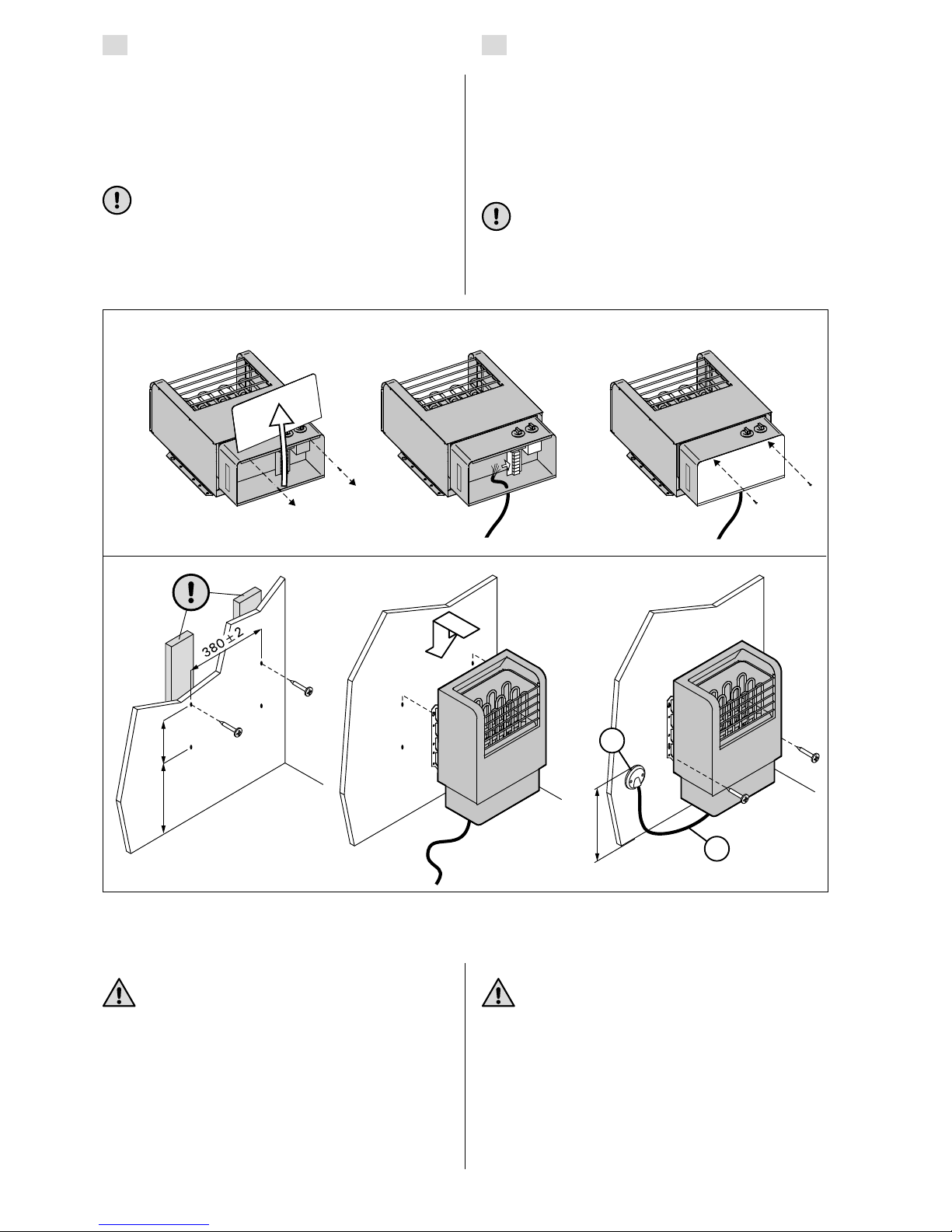

3.2. Fastening the Heater on a Wall ............................ 12

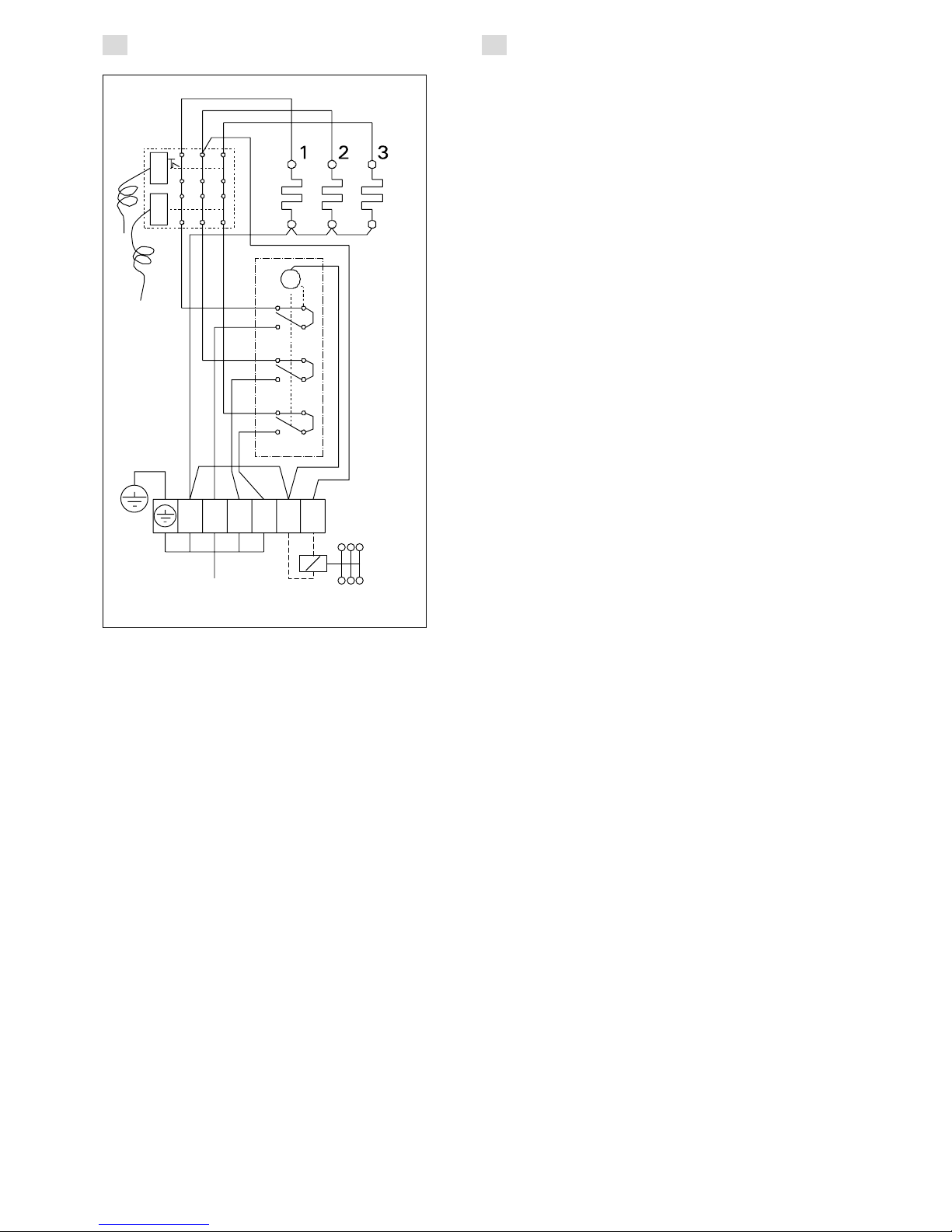

3.3. Electrical Connections ......................................... 12
3.3.1. Electric Heater Insulation Resistance ............. 13

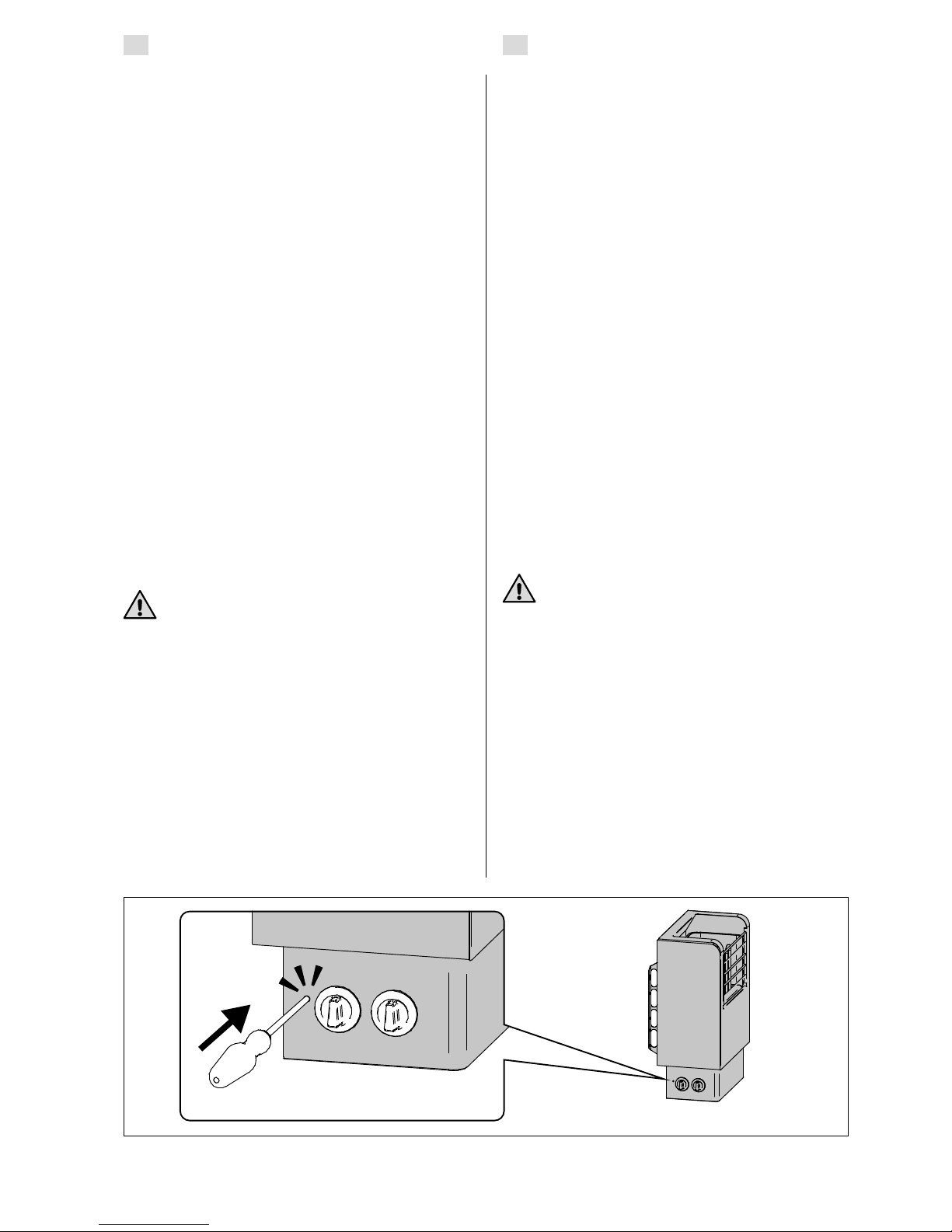

3.4. Resetting the Overheat Protector.......................... 13

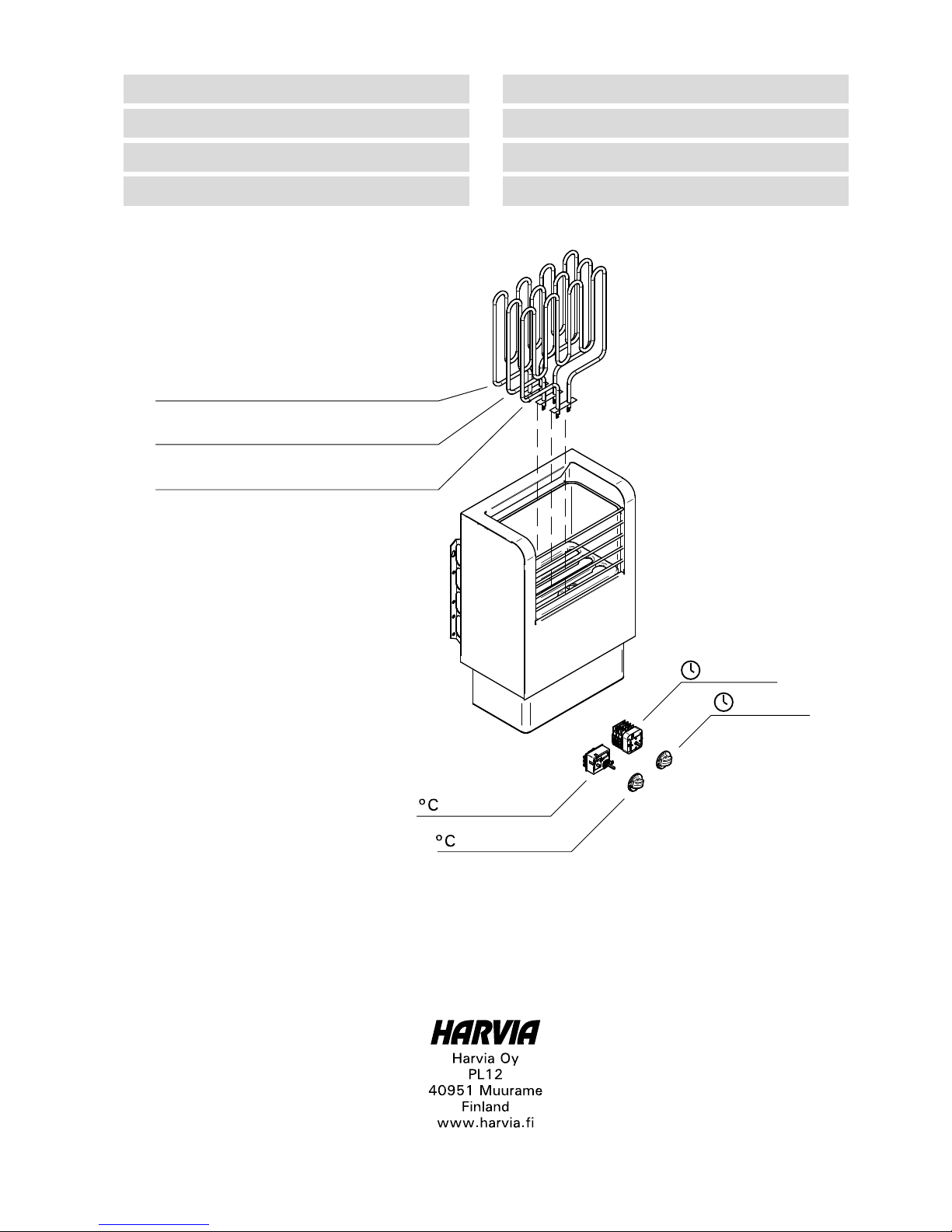

4. SPARE PARTS ........................................................... 15
INHALT
1. BEDIENUNGSANLEITUNG .............................................. 3
1.1. Aufschichten der Saunaofensteine .......................... 3
1.1.1. Wartung .....................................................4
1.2. Erhitzen der Saunakabine ......................................4
1.3. Benutzung des Ofens ............................................ 4
1.3.1. Ofen ein .....................................................4
1.3.2. Vorwahlzeit (zeitgesteuertes Einschalten) ........ 4
1.3.3. Ofen aus ..................................................... 5
1.3.4. Einstellen der Temperatur .............................. 5
1.4. Aufguss .............................................................. 5
1.5. Anleitungen zum Saunen ....................................... 6
1.6. Warnungen ..........................................................6
1.7. Störungen ........................................................... 6
2. SAUNAKABINE ............................................................ 8
2.1. Struktur der Saunakabine ...................................... 8
2.1.1. Schwärzung der Saunawände ........................ 8
2.2. Belüftung der Saunakabine .................................... 9
2.3. Leistungsabgabe des Ofens ..................................9
2.4. Hygiene der Saunakabine ......................................9
3. INSTALLATIONSANLEITUNG........................................ 10
3.1. Vor der Montage ................................................ 10
3.1.1. Verlegung des Thermostats und der
Zeitschaltuhr ....................................................... 11
3.2. Befestigung des Saunaofens an der Wand .............. 12
3.3. Elektroanschlüsse ............................................... 12
3.3.1. Isolationswiderstand des Elektrosaunaofens...13
3.4. Zurückstellen der Überhitzungsschutzes ................ 13
4. ERSATZTEILE ............................................................ 15
Page 3
EN DE
3
1. INSTRUCTIONS FOR USE 1. BEDIENUNGSANLEITUNG
1.1. Piling of the Sauna Stones
The piling of the sauna stones has a great effect on
the functioning of the heater (figure 1).
Important information on sauna stones:
• The stones should be 5–10 cm in diameter.
• Use solely angular split-face sauna stones that
are intended for use in a heater. Peridotite,
olivine-dolerite and olivine are suitable stone
types.
• Neither light, porous ceramic “stones“ nor soft
soapstones should be used in the heater. They
do not absorb enough heat when warmed up.
This can result in damage in heating elements.
• Wash off dust from the stones before piling
them into the heater.
Please note when placing the stones:
• Do not drop stones into the heater.
• Do not wedge stones between the heating
elements.
• Place the stones sparsely to ensure that air can
circulate between them.
• Pile the stones so that they support each other
instead of lying their weight on the heating
elements.
• Do not form a high pile of stones on top of the
heater.
• No such objects or devices should be placed
inside the heater stone space or near the heater
that could change the amount or direction of
the air flowing through the heater.
A bare heating element can endanger
combustible materials even outside the safety
distances. Check that no heating elements can be
seen behind the stones.
1.1. Aufschichten der Saunaofensteine
Die Schichtung der Ofensteine hat eine große Auswirkung auf die Effizienz des Ofens (Abb. 1).
Wichtige Informationen zu Saunaofensteinen:
• Die Steine sollten einen Durchmesser von
5–10 cm haben.
• Verwenden Sie nur spitze Saunasteine mit rau-
er Oberfläche, die für die Verwendung in Saunaöfen vorgesehen sind. Geeignete Gesteinsarten sind Peridodit, Olivin-Dolerit und Olivin.
• Im Saunaofen sollten weder leichte poröse
„Steine“ aus Keramik noch weiche Specksteine verwendet werden. Sie absorbieren beim
Erhitzen nicht genügend Wärme, was zu einer
Beschädigung der Heizelemente führen kann.
• Die Steine sollten vor dem Aufschichten von
Steinstaub befreit werden.
Beachten Sie beim Platzieren der Steine Folgendes:
• Lassen Sie die Steine nicht einfach in den Ofen
fallen.
• Vermeiden Sie ein Verkeilen von Steinen zwi-
schen den Heizelementen.
• Schichten Sie die Steine in lockerer Anordnung, so
dass Luft zwischen ihnen hindurchströmen kann.
• Schichten Sie die Steine so aufeinander, dass
sie nicht gegen die Heizelemente drücken.
• Schichten Sie die Steine oben auf dem Ofen
nicht zu einem hohen Stapel auf.
• In der Steinkammer oder in der Nähe des
Saunaofens dürfen sich keine Gegenstände
oder Geräte befinden, die die Menge oder die
Richtung des durch den Saunaofen führenden
Luftstroms ändern.
Bedecken Sie die Heizelemente vollständig mit
Steinen. Ein unbedecktes Heizelement kann
selbst außerhalb des Sicherheitsabstands eine Gefahr
für brennbare Materialien darstellen. Vergewissern
Sie sich, dass hinter den Steinen keine Heizelemente
zu sehen sind.

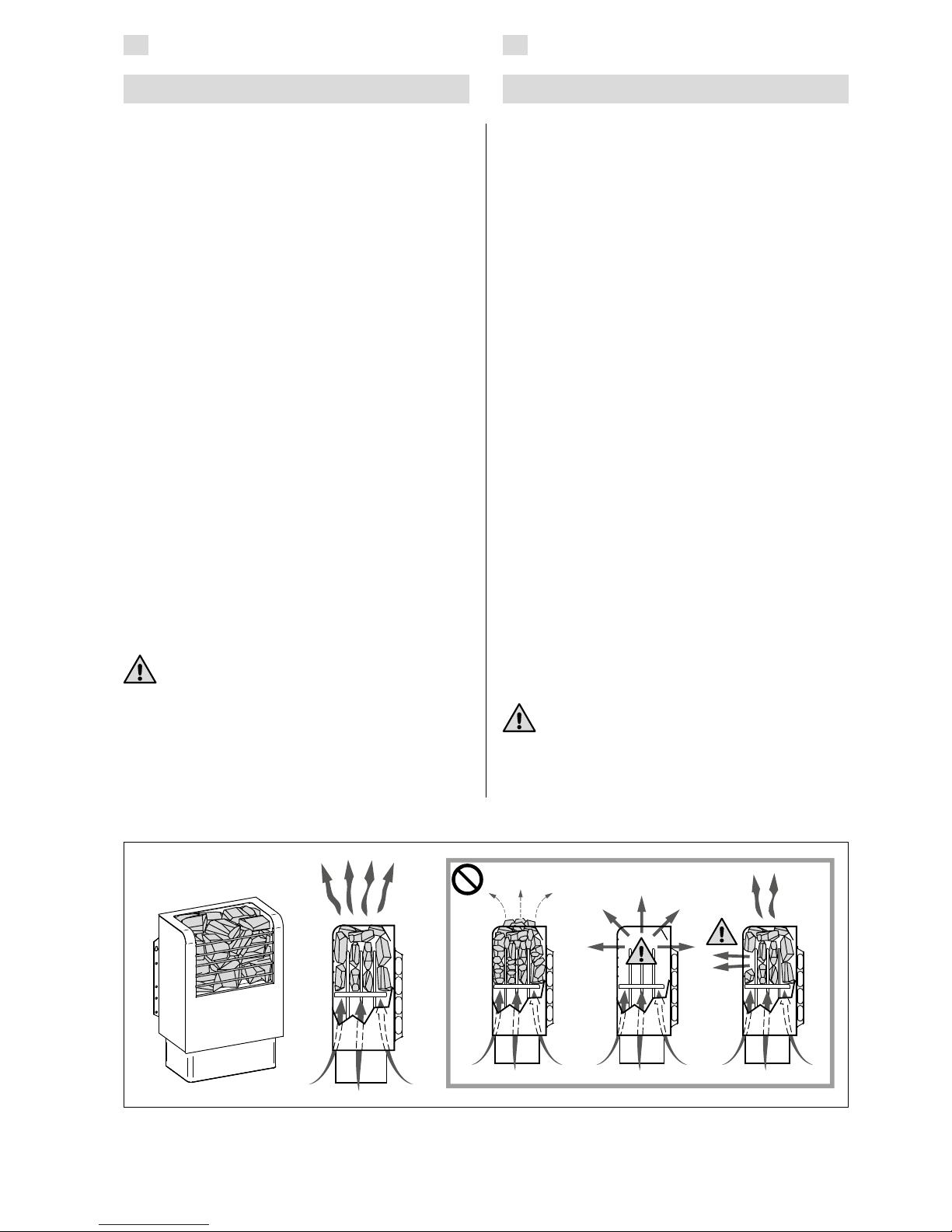

Figure 1. Piling of the sauna stones
Abbildung 1. Aufschichtung der Saunaofensteine
Page 4
EN DE
4
1.1.1. Maintenance
Due to large variation in temperature, the sauna
stones disintegrate in use. Rearrange the stones at
least once a year or even more often if the sauna
is in frequent use. At the same time, remove any
pieces of stones from the bottom of the heater and
replace any disintegrated stones with new ones. By
doing this, the heating capability of the heater stays
optimal and the risk of overheating is avoided.
1.2. Heating of the Sauna
When operating the heater for the first time, both the
heater and the stones emit smell. To remove the smell,
the sauna room needs to be efficiently ventilated.
If the heater output is suitable for the sauna room,
it will take about an hour for a properly insulated
sauna to reach the required bathing temperature (
2.3.). The sauna stones normally reach the bathing
temperature at the same time as the sauna room.
A suitable temperature for the sauna room is about
65–80 °C.
1.1.1. Wartung
Aufgrund der großen Wärmeänderungen werden die
Saunasteine spröde und brüchig. Die Steine sollten
mindestens einmal jährlich neu aufgeschichtet werden, bei regelmäßigem Gebrauch öfter. Bei dieser
Gelegenheit entfernen Sie bitte auch Staub und Gesteinssplitter aus dem unteren Teil des Saunaofens
und ersetzen beschädigte Steine. Hierdurch bleibt
die Heizleistung des Ofens optimal, und das Risiko
der Überhitzung wird vermieden.
1.2. Erhitzen der Saunakabine
Beim ersten Erwärmen sondern sich von Saunaofen
und Steinen Gerüche ab. Um diese zu beseitigen,
muss die Saunakabine gründlich gelüftet werden.
Bei einer für die Saunakabine angemessenen
Ofenleistung ist eine isolierte Sauna innerhalb von
einer Stunde auf die erforderliche Saunatemperatur
aufgeheizt (
2.3.). Die Saunaofensteine erwärmen
sich gewöhnlicherweise in derselben Zeit auf Aufgusstemperatur wie die Saunakabine. Die passende
Temperatur in der Saunakabine beträgt etwa 65 bis
80 °C.
1.3. Benutzung des Ofens
Bitte überprüfen Sie, bevor Sie den Ofen anschalten, dass keine Gegenstände auf dem
Ofen oder in unmittelbarer Nähe des Ofens liegen.
1.6.
Die Ofenmodelle CS60 und CS80 sind mit einer
Zeitschaltuhr und einem Thermostat ausgestattet.
Die Zeitschaltuhr regelt die Einschaltzeit des Ofens
und das Thermostat die Temperatur.
1.3.1.–
1.3.4.
1.3.1. Ofen ein
Stellen Sie den Schalter der Zeitschaltuhr
in den Abschnitt ”ein” (Abschnitt A in
Abb. 2, 0–4 Stunden). Der Ofen beginnt
sofort zu heizen.
1.3.2. Vorwahlzeit (zeitgesteuertes Einschalten)
Stellen Sie den Schalter der Zeitschaltuhr
in den Abschnitt ”Vorwahl” (Abschnitt B in
Abb. 2, 0–8 Stunden). Der Ofen beginnt
zu heizen, wenn die Zeitschaltuhr den
Schalter zurück in den Abschnitt “ein“ gedreht hat.
Danach bleibt der Ofen etwa vier Stunden lang an.
Beispiel: Sie möchten drei Stunden lang spazieren
gehen und danach ein Saunabad nehmen. Stellen
Sie den Schalter der Zeitschaltuhr in den Abschnitt
”Vorwahl” auf Nummer 2.
1.3. Using the Heater
Before switching the heater on always check
that there isn’t anything on top of the heater
or inside the given safety distance.
1.6.
Heater models CS60 and CS80 are equipped with
a timer and a thermostat. The timer is for setting
the on-time for the heater and the thermostat is for
setting a suitable temperature.
1.3.1.–1.3.4.
1.3.1. Heater On
Turn the timer switch to the ”on” section
(section A in figure 2, 0–4 hours). The
heater starts heating immediately.
1.3.2. Pre-setting Time (timed switch-on)
Turn the timer switch to the ”pre-setting”
section (section B in figure 2, 0–8 hours).
The heater starts heating when the timer
has turned the switch back to the ”on”
section. After this, the heater will be on for about
four hours.
Example: You want to go walking for three hours
and have a sauna bath after that. Turn the timer
switch to the "pre-setting" section at number 2.
The timer starts. After two hours, the heater

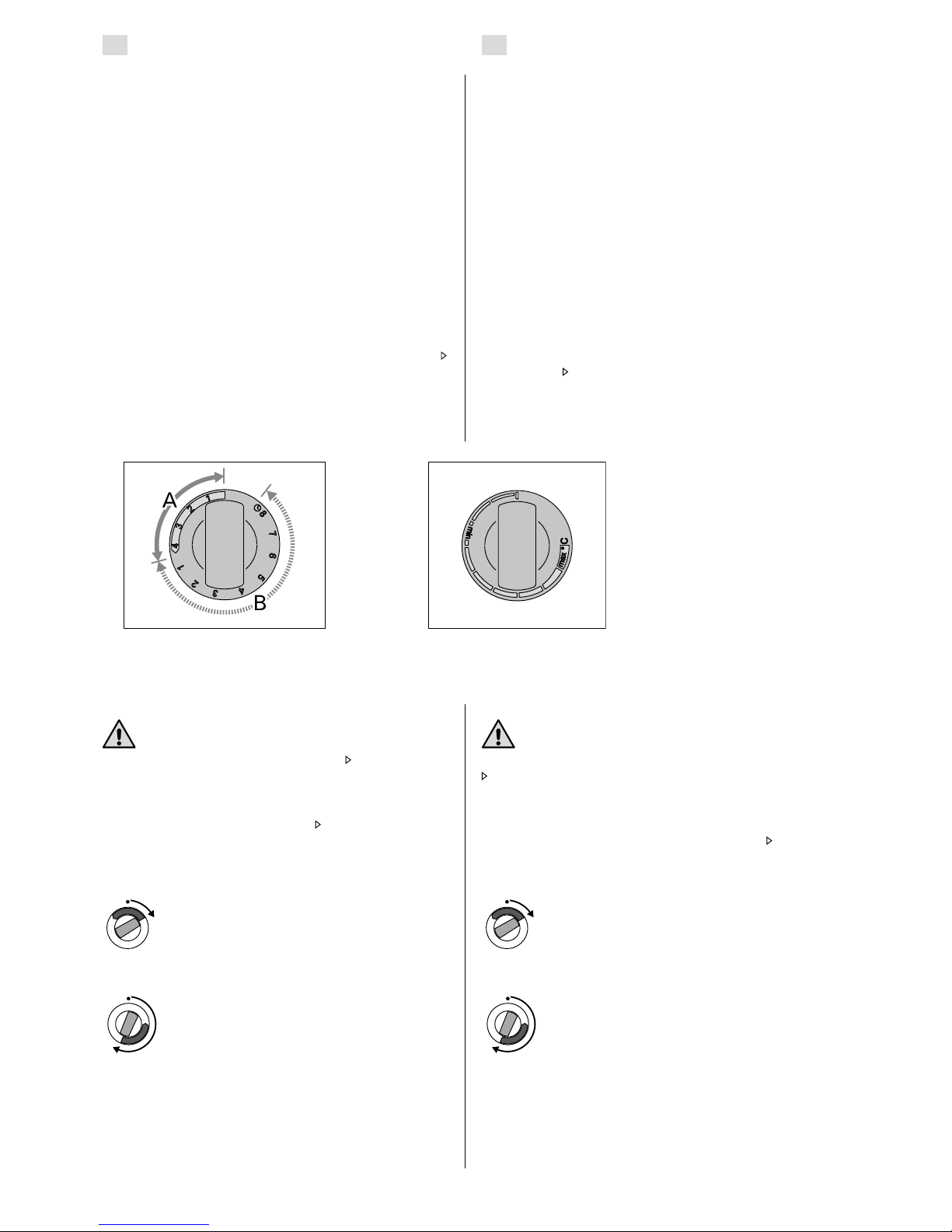

Figure 2. Timer switch
Abbildung 2. Schalter der Zeitschaltuhr
Figure 3. Thermostat switch
Abbildung 3. Thermostatschalter
Page 5
EN DE
5
starts heating. Because it takes about one hour for
the sauna to be heated, it will be ready for bathing
after about three hours, that is, when you come
back from your walk.
1.3.3. Heater Off
The heater switches off, when the timer
turns the switch back to zero. You can
switch the heater off at any time by turning the timer switch to zero yourself.
Switch the heater off after bathing. Sometimes it
may be advisable to leave the heater on for a while
to let the wooden parts of the sauna dry properly.
Always check that the heater has switched
off and stopped heating after the timer has
turned the switch to zero.
1.3.4. Setting the Temperature
The purpose of the thermostat (figure 3) is to keep
the temperature in the sauna room on a desired
level. By experimenting, you can find the setting
that suits you best.
Begin experimenting at the maximum position. If,
during bathing, the temperature rises too high, turn
the switch counter-clockwise a little. Note that even
a small difference within the maximum section will
change the temperature of the sauna considerably.
1.4. Throwing Water on Heated Stones
The air in the sauna room becomes dry when warmed
up. Therefore, it is necessary to throw water on the
heated stones to reach a suitable level of humidity in
the sauna. The effect of heat and steam on people
varies – by experimenting, you can find the levels of
temperature and humidity that suit you best.
The maximum volume of the ladle is 0.2 litres.
If an excessive amount of water is poured on
the stones, only part of it will evaporate and the rest
may splash as boiling hot water on the bathers. Never
throw water on the stones when there are people near
the heater, because hot steam may burn their skin.
The water to be thrown on the heated stones
should meet the requirements of clean household
water (table 1). Only special aromas designed for
Die Zeitschaltuhr beginnt zu laufen. Nach zwei Stunden beginnt der Ofen zu heizen. Da es etwa eine Stunde dauert, bis die Sauna erhitzt ist, wird sie nach etwa
drei Stunden für das Saunabad bereit sein, also dann,
wenn Sie von Ihrem Spaziergang zurückkehren.
1.3.3. Ofen aus
Der Ofen wird ausgeschaltet, wenn die
Zeitschaltuhr den Schalter zurück auf null
gedreht hat. Sie können den Ofen jederzeit selbst ausschalten, indem Sie den
Schalter der Zeitschaltuhr auf null stellen.
Schalten Sie den Ofen nach dem Saunabad aus.
Manchmal ist es ratsam, den Ofen noch eine Weile
weiter laufen zu lassen, um die Holzteile der Sauna
richtig trocknen zu lassen.
Vergewissern Sie sich stets, dass der Ofen
ausgeschaltet ist und nicht mehr heizt, wenn
die Zeitschaltuhr den Schalter zurück auf null
gedreht hat.
1.3.4. Einstellen der Temperatur
Zweck des Thermostats (Abb. 3) ist es, die Temperatur in der Saunakabine auf der gewünschten Höhe
zu halten. Durch Ausprobieren können Sie ermitteln,
welche Einstellung für Sie am besten geeignet ist.
Beginnen Sie mit der höchsten Einstellung. Wenn
die Temperatur während des Saunabades zu hoch
ansteigt, drehen Sie den Schalter ein Stück gegen
den Uhrzeigersinn. Beachten Sie, dass im oberen
Temperaturbereich auch kleine Änderungen die
Temperatur in der Sauna beträchtlich beeinflussen.
1.4. Aufguss
Die Saunaluft trocknet bei Erwärmung aus, daher
sollte zur Erlangung einer angenehmen Luftfeuchtigkeit auf die heißen Steine des Saunaofens Wasser
gegossen werden. Die Auswirkungen von Hitze und
Dampf sind von Mensch zu Mensch unterschiedlich
– durch Ausprobieren finden Sie die Temperaturund Luftfeuchtigkeitswerte, die für Sie am besten
geeignet sind.
Die Kapazität der Saunakelle sollte höchstens
0,2 l betragen. Auf die Steine sollten keine
größeren Wassermengen auf einmal gegossen werden, da beim Verdampfen sonst kochend heißes
Wasser auf die Badenden spritzen könnte. Achten
Sie auch darauf, daß Sie kein Wasser auf die Steine
gießen, wenn sich jemand in deren Nähe befindet.
Water property
Wassereigenschaft
Effect
Wirkung
Recommendation
Empfehlung
Humus concentration
Humusgehalt
Colour, taste, precipitates
Farbe, Geschmack, Ablagerungen
<12 mg/l
Iron concentration
Eisengehalt
Colour, odour, taste, precipitates
Farbe, Geruch, Geschmack, Ablagerungen
<0,2 mg/l
Hardness: most important substances are
manganese (Mn) and lime, i.e. calcium (Ca)
Wasserhärte: Die wichtigsten Stoffe sind
Mangan (Mn) und Kalk, d.h. Kalzium (Ca)
Precipitates
Ablagerungen
Mn: <0,05 mg/l
Ca: <100 mg/l
Chlorinated water
Gechlortes Wasser
Health risk
Gesundheitsschädlich
Forbidden to use
Darf nicht verwendet werden
Seawater
Salzwasser
Rapid corrosion
Rasche Korrosion
Forbidden to use
Darf nicht verwendet werden
Table 1. Water quality requirements
Tabelle 1. Anforderungen an die Wasserqualität
Page 6
EN DE
6
sauna water may be used. Follow the instructions
given on the package.
1.5. Instructions for Bathing
• Begin by washing yourself.
• Stay in the sauna for as long as you feel com-
fortable.
• Forget all your troubles and relax.
• According to established sauna conventions,
you must not disturb other bathers by speaking
in a loud voice.
• Do not force other bathers from the sauna by
throwing excessive amounts of water on the
stones.
• Cool your skin down as necessary. If you are in
good health, you can have a swim if a swimming place or pool is available.
• Wash yourself after bathing.
• Rest for a while and let your pulse go back to
normal. Have a drink of fresh water or a soft
drink to bring your fluid balance back to normal.
1.6. Warnings
• Staying in the hot sauna for long periods of
time makes the body temperature rise, which
may be dangerous.
• Keep away from the heater when it is hot. The
stones and outer surface of the heater may
burn your skin.
• Keep children away from the heater.
• Do not let young, handicapped or ill people
bathe in the sauna on their own.
• Consult your doctor about any health-related
limitations to bathing.
• Consult your child welfare clinic about taking
little babies to the sauna.
• Be very careful when moving in the sauna, as
the platform and floors may be slippery.
• Never go to a hot sauna if you have taken alco-
hol, strong medicines or narcotics.
• Never sleep in a hot sauna.
• Sea air and a humid climate may corrode the
metal surfaces of the heater.
• Do not hang clothes to dry in the sauna, as this
may cause a risk of fire. Excessive moisture
content may also cause damage to the electrical equipment.
1.7. Troubleshooting
Note! All service operations must be done by professional maintenance personnel.
The heater does not heat.
• Check that the fuses to the heater are in good
condition.
• Check that the connection cable is connected
(
3.3.).
• Turn the timer switch to the “on” section
(
1.3.1.).
• Turn the thermostat to a higher setting
Der heiße Dampf könnte Brandwunden verursachen.
Als Aufgusswasser sollte nur Wasser verwendet
werden, das die Qualitätsvorschriften für Haushaltswasser erfüllt (Tabelle 1). Im Aufgusswasser dürfen nur für diesen Zweck ausgewiesene Duftstoffe
verwendet werden. Befolgen Sie die Anweisungen
auf der Packung.
1.5. Anleitungen zum Saunen
• Waschen Sie sich vor dem Saunen.
• Bleiben Sie in der Sauna, solange Sie es als
angenehm empfinden.
• Vergessen Sie jeglichen Stress, und entspan-
nen Sie sich.
• Zu guten Saunamanieren gehört, daß Sie Rück-
sicht auf die anderen Badenden nehmen, indem
Sie diese nicht mit unnötig lärmigem Benehmen
stören.
• Verjagen Sie die anderen auch nicht mit zu
vielen Aufgüssen.
• Lassen Sie Ihre erhitzte Haut zwischendurch ab-
kühlen. Falls Sie gesund sind, und die Möglichkeit dazu besteht, gehen Sie auch schwimmen.
• Waschen Sie sich nach dem Saunen.
• Ruhen Sie sich aus, bis Sie sich ausgeglichen
fühlen. Trinken Sie klares Wasser oder einen
Softdrink, um Ihren Flüssigkeitshaushalt zu
stabilisieren.
1.6. Warnungen
• Ein langer Aufenthalt in einer heißen Sauna
führt zum Ansteigen der Körpertemperatur,
was gefährlich sein kann.
• Achtung vor dem heißen Saunaofen. Die Steine
sowie das Gehäuse werden sehr heiß und können die Haut verbrennen.
• Halten Sie Kinder vom Ofen fern.
• Kinder, Gehbehinderte, Kranke und Schwache
dürfen in der Sauna nicht alleingelassen werden.
• Gesundheitliche Einschränkungen bezogen auf
das Saunen müssen mit dem Arzt besprochen
werden.
• Über das Saunen von Kleinkindern sollten Sie
sich in der Mütterberatungsstelle beraten lassen.
• Gehen Sie nicht in die Sauna, wenn Sie unter
dem Einfluß von Narkotika (Alkohol, Medikamenten, Drogen usw.) stehen.
• Schlafen Sie nie in einer erhitzten Sauna.
• Meer- und feuchtes Klima können die Metall-
oberflächen des Saunaofens rosten lassen.
• Benutzen Sie die Sauna wegen der Brandge-
fahr nicht zum Kleider- oder Wäschetrocknen,
außerdem können die Elektrogeräte durch die
hohe Feuchtigkeit beschädigt werden.
1.7. Störungen
Achtung! Alle Wartungsmaßnahmen müssen von
qualifiziertem technischem Personal durchgeführt
werden.
Der Ofen wärmt nicht.
• Vergewissern Sie sich, dass die Sicherungen
des Ofens in gutem Zustand sind.
• Überprüfen Sie, ob das Anschlusskabel einge-
steckt ist (
3.3.).
• Stellen Sie den Schalter der Zeitschaltuhr in
den Abschnitt ”ein” (
1.3.1.).
Page 7
EN DE
7
(
1.3.4.).
• Check that the overheat protector has not gone
off. The timer works but the heater does not
heat. (
3.4.)
The sauna room heats slowly. The water thrown
on the sauna stones cools down the stones
quickly.
• Check that the fuses to the heater are in good
condition.
• Check that all heating elements glow when the
heater is on.
• Turn the thermostat to a higher setting
(
1.3.4.).
• Check that the heater output is sufficient
(
2.3.).
• Check the sauna stones ( 1.1.). Too tightly
piled stones, the settling of stones with time
or wrong stone type can hinder the air flow
through the heater, which results in reduced
heating efficiency.
• Check that the sauna room ventilation has been
arranged correctly (
2.2.).
The sauna room heats quickly, but the
temperature of the stones remain insufficient.
Water thrown on the stones runs through.
• Turn the thermostat to a lower setting
(
1.3.4.).
• Check that the heater output is not too high
(
2.3.).
• Check that the sauna room ventilation has been
arranged correctly (
2.2.).
Panel or other material near the heater blackens
quickly.
• Check that the requirements for safety
distances are fulfilled (
3.1.).
• Check the sauna stones ( 1.1.). Too tightly
piled stones, the settling of stones with
time or wrong stone type can hinder the air
flow through the heater, which may result in
overheating of surrounding materials.
• Also see section 2.1.1.
The heater emits smell.
• See section 1.2.
• The hot heater may emphasize odours mixed
in the air that are not, however, caused by the
sauna or the heater. Examples: paint, glue, oil,
seasoning.
The heater makes noise.
• The timer is a mechanical device and it makes
a ticking sound when it is functioning normally.
If the timer ticks even when the heater is
switched off, check the timer’s wiring.
• Occasional bangs are most likely caused by
stones cracking due to heat.
• The thermal expansion of heater parts can
cause noises when the heater warms up.
• Stellen Sie das Thermostat auf eine höhere
Einstellung (
1.3.4.).
• Überprüfen Sie, ob der Überhitzungsschutz aus-
gelöst wurde. Die Zeitschaltuhr läuft, aber der
Ofen wärmt nicht. (
3.4.)
Die Saunakabine erhitzt sich zu langsam. Das auf
die Saunaofensteine geworfene Wasser kühlt die
Steine schnell ab.
• Vergewissern Sie sich, dass die Sicherungen
des Ofens in gutem Zustand sind.
• Vergewissern Sie sich, dass bei eingeschalte-
tem Ofen alle Heizelemente glühen.
• Stellen Sie das Thermostat auf eine höhere
Einstellung (
1.3.4.).
• Überprüfen Sie, ob die Ofenleistung ausrei-
chend ist (
2.3.).
• Überprüfen Sie die Saunaofensteine ( 1.1.).
Eine zu feste Stapelung der Steine, das Absetzen der Steine mit der Zeit und falsche Steinsorten können den Luftstrom durch den Ofen
behindern, was zu einer verminderten Heizleistung führt.
• Vergewissern Sie sich, dass die Belüftung der
Saunakabine korrekt eingerichtet wurde (
2.2.).
Die Saunakabine erwärmt sich schnell, aber die
Temperatur der Steine ist unzureichend. Das auf
die Steine geworfene Wasser läuft durch.
• Stellen Sie das Thermostat auf eine niedrigere
Einstellung (
1.3.4.).
• Überprüfen Sie, ob die Ofenleistung nicht zu
hoch ist (
2.3.).
• Vergewissern Sie sich, dass die Belüftung der
Saunakabine korrekt eingerichtet wurde (
2.2.).
Panele und andere Materialien neben dem Ofen
werden schnell schwarz.
• Überprüfen Sie, ob die Anforderungen für Si-
cherheitsabstände eingehalten werden
(
3.1.).
• Überprüfen Sie die Saunaofensteine ( 1.1.).
Eine zu feste Stapelung der Steine, das Absetzen der Steine mit der Zeit und falsche Steinsorten können den Luftstrom durch den Ofen
behindern, was zu einer Überhitzung der umliegenden Materialien führen kann.
• Siehe auch Abschnitt 2.1.1.
Der Ofen gibt Gerüche ab.
• Siehe Abschnitt 1.2.
• Ein heißer Ofen kann Gerüche in der Luft ver-
stärken, die jedoch nicht durch die Sauna oder
den Ofen selbst verursacht wurden. Beispiele:
Farbe, Klebstoff, Öl, Würzmittel.
Der Ofen verursacht Geräusche.
• Die Zeitschaltuhr ist ein mechanisches Gerät
und verursacht daher ein tickendes Geräusch,
wenn sie normal funktioniert. Ertönt das Tikken, obwohl der Ofen nicht eingeschaltet ist,
untersuchen Sie die Anschlüsse der Zeitschaltuhr.
• Plötzliche Knall-Geräusche entstehen manchmal
durch Steine, die aufgrund der Hitze platzen.
• Die Ausdehnung der Ofenteile wegen der Hitze
kann bei der Erwärmung des Ofens Geräusche
verursachen.
Page 8
EN DE
8
2. SAUNA ROOM 2. SAUNAKABINE
2.1. Sauna Room Structure 2.1. Struktur der Saunakabine
A
G
C
E
F
D
A
B
Figure 4.
Abbildung 4.
A. Insulation wool, thickness 50–100 mm. The
sauna room must be insulated carefully so that
the heater output can be kept moderately low.
B. Moisture protection, e.g. aluminium paper.
Place the glossy side of the paper towards the
sauna. Tape the seams with aluminium tape.
C. Vent gap of about 10 mm between the mois-
ture protection and panel (recommendation).
D. Low mass 12–16 mm thick panel board. Before
starting the panelling, check the electric wiring
and the reinforcements in the walls required by
the heater and benches.
E. Vent gap of about 3 mm between the wall and
ceiling panel.
F. The height of the sauna is usually 2100–2300 mm.
The minimum height depends on the heater (see
table 2). The space between the upper bench
and ceiling should not exceed 1200 mm.
G. Use floor coverings made of ceramic materials
and dark joint grouts. Particles disintegrating
from the sauna stones and impurities in the
sauna water may stain and/or damage sensitive
floor coverings.
NOTE! Check from the fire authorities which parts
of the firewall can be insulated. Flues which are in
use must not be insulated.
NOTE! Light protective covers which are installed
directly to the wall or ceiling may be a fire risk.
2.1.1. Blackening of the sauna walls
It is perfectly normal for the wooden surfaces of the
sauna room to blacken in time. The blackening may
be accelerated by
• sunlight
• heat from the heater
• protective agents on the walls (protective
agents have a poor heat resistance level)
• fine particles disintegrating from the sauna
stones which rise with the air flow.
A. Isolierwolle, Stärke 50–100 mm. Die Saunaka-
bine muss sorgfältig isoliert werden, damit der
Ofen nicht zu viel Leistung erbringen muss.
B. Feuchtigkeitsschutz, z.B. Aluminiumpapier. Die
glänzende Seite des Papiers muss zur Sauna
zeigen. Nähte mit Aluminiumband abdichten.
C. Etwa 10 mm Luft zwischen Feuchtigkeits-
schutz und Täfelung (Empfehlung).
D. Leichtes, 12–16 mm starkes Täfelbrett. Vor
Beginn der Täfelung elektrische Verkabelung
und für Ofen und Bänke benötigte Verstärkun-
gen in den Wänden überprüfen.
E. Etwa 3 mm Luft zwischen Wand und Deckentäfelung.
F. Die Höhe der Sauna ist normalerweise 2100–
2300 mm. Die Mindesthöhe hängt vom Ofen
ab (siehe Tabelle 2). Der Abstand zwischen
oberer Bank und Decke sollte höchstens
1200 mm betragen.
G. Bodenabdeckungen aus Keramik und dunkle
Zementschlämme verwenden. Aus den Sau-
nasteinen entweichende Partikel und Verun-
reinigungen im Wasser können sensible Böden
verfärben oder beschädigen.
ACHTUNG! Fragen Sie die Behörden, welcher Teil
der feuerfesten Wand isoliert werden kann. Rauchfänge, die benutzt werden, dürfen nicht isoliert werden.
ACHTUNG! Leichte, direkt an Wand oder Decke angebrachte Schutzabdeckungen sind ein Brandrisiko.
2.1.1. Schwärzung der Saunawände
Es ist ganz normal, wenn sich die Holzoberflächen
einer Sauna mit der Zeit verfärben. Die Schwärzung
wird beschleunigt durch
• Sonnenlicht
• Hitze des Ofens
• Täfelungsschutz an den Wänden (mit geringem
Hitzewiderstand)
• Feinpartikel, die aus den zerfallenden Sauna-
steinen in die Luft entweichen.
Page 9
EN DE
9
D
B
min.
500 mm
2.2. Sauna Room Ventilation
The air in the sauna room should change six times
per hour. Figure 5 illustrates different sauna room
ventilation options.
2.2. Belüftung der Saunakabine
Die Saunaluft sollte sechsmal pro Stunde ausgetauscht werden. Abb. 5 zeigt verschiedene Optionen der Saunabelüftung.
Figure 5.
Abbildung 5.
A. Supply air vent location. If mechanical exhaust
ventilation is used, place the supply air vent
above the heater. If gravity exhaust ventilation
is used, place the supply air vent below or next
to the heater. The diameter of the supply air
pipe must be 50–100 mm.
B. Exhaust air vent. Place the exhaust air vent
near the floor, as far away from the heater as
possible. The diameter of the exhaust air pipe
should be twice the diameter of the supply air
pipe.
C. Optional vent for drying (closed during heating
and bathing). The sauna can also be dried by
leaving the door open after bathing.
D. If the exhaust air vent is in the washroom, the
gap underneath the sauna door must be at
least 100 mm. Mechanical exhaust ventilation
is mandatory.
2.3. Heater Output
When the walls and ceiling are covered with panels
and insulation behind the panels is adequate, the heater output is defined according to the volume of the
sauna. Non-insulated walls (brick, glass block, glass,
concrete, tile, etc.) increase the need for heater output. Add 1,2 m³ to the volume of the sauna for each
non-insulated wall square meter. For example, a 10 m³
sauna room with a glass door equals the output requirement of about a 12 m³ sauna room. If the sauna
room has log walls, multiply the sauna's volume by
1,5. Choose the correct heater output from table 2.
2.4. Sauna Room Hygiene
Bench towels should be used during bathing to prevent sweat from getting onto the benches.
The benches, walls and floor of the sauna should
be washed thoroughly at least every six months.
Use a scrubbing brush and sauna detergent.
Wipe dust and dirt from the heater with a damp
cloth. Remove lime stains from the heater using a
10% citric acid solution and rinse.
A. Luftzufuhr. Bei mechanischer Entlüftung Luft-
zufuhr über dem Ofen anbringen. Bei Schwerkraftentlüftung Luftzufuhr unter oder neben
dem Ofen anbringen. Der Durchmesser des
Luftzufuhrrohres muss 50–100 mm betragen.
B. Entlüftung. Entlüftung in Bodennähe anbringen,
so weit weg vom Ofen wie möglich. Der Durchmesser des Entlüftungsrohres sollte doppelt so
groß sein wie bei der Luftzufuhr.
C. Optionale Lüftung zum Trocknen (während
Heizung und Bad geschlossen). Die Sauna kann
auch durch die offene Tür getrocknet werden.
D. Wenn die Entlüftung im Waschraum liegt,
muss die Lücke unter der Saunatür mindestens
100 mm betragen. Mechanische Entlüftung ist
Pflicht.
2.3. Leistungsabgabe des Ofens
Wenn Wand und Decke vertäfelt und ausreichend
isoliert sind, richtet sich die Leistungsabgabe des
Ofens nach dem Volumen der Sauna. Nicht isolierte
Wände (Stein, Glasbausteine, Glas, Beton, Kacheln)
erhöhen die benötigte Ofenleistung. Jeder Quadratmeter nicht isolierter Wand entspricht 1,2 m³ mehr
Saunavolumen. Eine 10 m³ große Saunakabine mit
Glastür z.B. entspricht in der Leistungsabgabe einer
12 m³ großen Sauna. Bei Balkenwänden Saunavolumen mit 1,5 multiplizieren. Korrekte Leistungsabgabe des Ofens aus Tabelle 2 wählen.
2.4. Hygiene der Saunakabine
Liegetücher benutzen, um die Bänke vor Schweiß
zu schützen.
Bänke, Wände und Boden der Sauna mindestens
alle sechs Monate waschen. Bürste und Saunareinigungsmittel verwenden.
Staub und Schmutz vom Ofen mit feuchtem Tuch
abwischen. Kalkablagerungen am Ofen mit 10 %
Zitronensäure entfernen und spülen.
Page 10
EN DE
10
3. INSTALLATIONSANLEITUNG3. INSTRUCTIONS FOR INSTALLATION
3.1. Before Installation
Before installing the heater, study the instructions
for installation. Check the following points:
• Is the output and type of the heater suitable for
the sauna room? The cubic volumes given in
table 2 should be followed.
• Is the supply voltage suitable for the heater?
• The location of the heater fulfils the minimum
requirements concerning safety distances given
in fig. 6 and table 2.
It is absolutely necessary to install the heater according to these values. Neglecting them causes
a risk of fire. Only one electrical heater may be
installed in the sauna room.
3.1. Vor der Montage
Bevor Sie den Saunaofen installieren, lesen Sie die
Montageanleitung und überprüfen Sie folgende Dinge:
• Ist der zu montierende Saunaofen in Leistung
und Typ passend für die Saunakabine? Die
Rauminhaltswerte in Tabelle 2 dürfen weder
über noch unterschritten werden.
• Ist die Netzspannung für den Saunaofen geeig-
net?
• Der Montageort des Ofens erfüllt die in Abbil-
dung 6 und Tabelle 2 angegebenen Sicherheitsmindestabstände.
Diese Abstände müssen unbedingt eingehalten
werden, da ein Abweichen Brandgefahr verursacht.
In einer Sauna darf nur ein Saunaofen installiert
werden.
Table 2. Installation details
Tabelle 2. Montageinformationen
Figure 6. Safety distances (all dimensions in millimeters)
Abbildung 6. Sicherheitsmindestabstände (alle Abmessungen in Millimetern)
min. 100
B
AA
max. 500
A
min. 1100
min. 150
AA
CS60: 140
CS80: 200
CS60: 140
CS80: 200
min. 150
min. 150
max. 500
The heater can be mounted in a recess
with a minimum height of 1900
millimetres.
Der Saunaofen kann in einer Wandnische
angebracht werden, deren Höhe min.
1900 mm beträgt.
from front surface to upper platform or rail
von der Vorderfläche zur oberen Bank oder zum
oberen Geländer
from side to wall, upper platform or rail
von der Seitenfläche zur Wand, zur oberen Bank oder
zum oberen Geländer
A min. B min.
CS60 50 140
CS80 100 200
for fastening
the screws
um die
Schrauben zu
befestigen
Heater
Ofen
Model and dimensions/
Modell und Maße
Output
Leistung
Sauna room
Saunakabine
Electrical connections
Elektroanschlüsse
Cubic vol.
Rauminhalt
Height
Höhe
400 V 3N~ 230 V 1N~
Connecting cable
Anschlusskabel
Fuse
Sicherung
Connecting cable
Anschlusskabel
Fuse
Sicherung
Width/Breite 410 mm
Depth/Tiefe 270 mm
Height/Höhe 600 mm
Weight/Gewicht 16 kg
Stones/Steine
max. 27 kg
kW
2.3.
min.
mm
See fig. 8. The measurements apply to the connecting cable only!
Siehe Abbildung 8. Die Messungen beziehen sich ausschließlich auf
das Anschlusskabel!
min.
m
3
max.
m
3
mm
2
A mm
2
A
CS60 6,0 5 8 1900 5 x 1,5 3 x 10 3 x 4 1 x 35
CS80 8,0 7 12 1900 5 x 2,5 3 x 16 3 x 6 1 x 35
Page 11
EN DE
11
min. 390 200
385D
1
2
Figure 7. Repositioning of Thermostat and Timer
Abbildung 7. Verlegung des Thermostats und der Zeitschaltuhr
3.1.1. Repositioning of Thermostat and Timer
Thermostat and timer are located on the front of
the heater. If desired they may be moved to the
right or left side of the heater. Such repositioning
should only be carried out by a qualified electrician.
See figure 7.
Make sure that the protective piece of rubber
on the overheat protector’s reset button stays
in place during repositioning.
3.1.1. Verlegung des Thermostats und der Zeitschaltuhr
Normalerweise befinden sich die Zeitschaltuhr und
der Thermostat an der Frontseite des Saunaofens,
aber bei Bedarf können diese auch entweder an
die rechte oder die linke Stirnseite des Saunaofens
verlegt werden. Die Verlegung darf nur von einem
qualifizierten und zugelassenen Elektroinstallateur
erfolgen. Siehe Abb. 7.
Bitte achten, dass der Schutzgummi für den
Druckknopf von Überhitzungsschutz an der
richtige Stelle bleibt.
Page 12
EN DE
12
Figure 8. Fastening the heater on a wall (all dimensions in millimeters)
Abbildung 8. Befestigung des Saunaofens an der Wand (alle Abmessungen in Millimetern)
3.2. Fastening the Heater on a Wall
See figure 8.
1. It is simplest to connect the heater connection
cable while the heater is loose.
2. Fasten the heater to the wall by using screws
which come with the heater.
There must be a support, e.g. a board, behind
the panel, so that the fastening screws can be
screwed into a thicker wooden material than the
panel. If there are no boards behind the panel, the
boards can also be fastened on the panel.
3.2. Befestigung des Saunaofens an der Wand
Siehe Abbildung 8.
1. Die Befestigung des Anschlusskabels geschieht
am leichtesten, wenn der Saunaofen nicht fest
montiert ist.
2. Befestigen Sie der Saunaofen mit den dazu
gelieferten Schrauben an der Wand.
An den Stellen, an denen die Befestigungs-
schrauben angebracht werden, muss sich hinter den Paneelen als Stütze z.B. ein Brett befinden,
in dem die Schrauben fest sitzen. Falls sich hinter
den Paneelen keine Bretter befinden, können diese
auch vor den Paneelen angebracht werden.
min. 390
max. 500
200
1.
2.
1
2
A
B
3.3. Electrical Connections
The heater may only be connected to the
electrical network in accordance with the
current regulations by an authorised, professional
electrician.
• The heater is semi-stationarily connected to the
junction box (figure 8: A) on the sauna wall.
The junction box must be splash-proof, and
its maximum height from the floor must not
exceed 500 mm.
• The connecting cable (figure 8: B) must be of
rubber cable type H07RN-F or its equivalent.
NOTE! Due to thermal embrittlement, the use
3.3. Elektroanschlüsse
Der Anschluss des Saunaofens an das Stromnetz
darf nur von einem zugelassenen Elektromonteur
unter Beachtung der gültigen Vorschriften ausgeführt
werden.
• Der Saunaofen wird halbfest an die Klemmdose
(Abb. 8: A) an der Saunawand befestigt. Die
Klemmdose muß spritzwasserfest sein und darf
höchstens 500 mm über dem Fußboden angebracht werden.
• Als Anschlusskabel (Abb. 8: B) wird ein Gum-
mikabel vom Typ H07RN-F oder ein entsprechendes Kabel verwendet. ACHTUNG! PVC-
Page 13
EN DE
13
of PVC-insulated wire as the connecting cable
of the heater is forbidden.
• If the connecting and installation cables are
higher than 1000 mm from the floor in the
sauna or inside the sauna room walls, they
must be able to endure a minimum temperature
of 170 °C when loaded (for example, SSJ).
Electrical equipment installed higher than
1000 mm from the sauna floor must be
approved for use in a temperature of 125 °C
(marking T125).
• In addition to supply connectors, the CS heaters
are equipped with a connector (P), which makes
the control of the electric heating possible
(figure 10). Voltage control is transmitted from
the heater when it is switched on. The control
cable for electrical heating is brought directly
into the junction box of the heater, and from
there to the terminal block of the heater along
a rubber cable with the same cross-section
area as that of the connecting cable.
3.3.1. Electric Heater Insulation Resistance
When performing the final inspection of the electrical installations, a “leakage” may be detected when
measuring the heater’s insulation resistance. The
reason for this is that the insulating material of the
heating elements has absorbed moisture from the
air (storage, transport). After operating the heater
for a few times, the moisture will be removed from
the heating elements.
Do not connect the power feed for the heater
through the RCD (residual current device)!
3.4. Resetting the Overheat Protector
If the temperature of the sauna room becomes dangerously high, the overheat protector will permanently cut off the supply of the heater. The overheat
protector can be reset after the heater has cooled
down.
See figure 9. Prior to pressing the button, the cause
of the fault must be found.
• Are the stones crumbled and pressed together?
• Has the heater been on for a long time while
unused?
• Is the sensor of the thermostat out of place or
broken?
• Has the heater been banged or shaken?
isolierte Kabel dürfen wegen ihrer schlechten
Hitzebeständigkeit nicht als Anschlusskabel des
Saunaofens verwendet werden.
• Falls der Anschluss oder die Montagekabel
höher als in 1000 mm Höhe über dem Boden
in die Sauna oder die Saunawände münden,
müssen sie belastet mindestens eine Tempera-
tur von 170 °C aushalten (z.B. SSJ). Elektroge-
räte, die höher als 1000 mm vom Saunaboden
angebracht werden, müssen für den Gebrauch
bei 125 °C Umgebungstemperatur zugelassen
sein (Vermerk T125).
• Die CS-Saunaöfen sind zusätzlich zum Netzan-
schluss mit einer Klemme (P) ausgestattet, wel-
che die Möglichkeit zur Steuerung der Elektro-
heizung bietet (Abb. 10). Der Ofen übernimmt
mit dem Einschalten die Spannungsregelung.
Das Steuerungskabel für die Elektroheizung
wird direkt zur Klemmdose des Saunaofens
gelegt und von dort aus durch ein Gummikabel
der gleichen Stärke weiter zur Reihenklemme
des Saunaofens geleitet.
3.3.1. Isolationswiderstand des Elektrosaunaofens
Bei der Endkontrolle der Elektroinstallationen kann
bei der Messung des Isolationswiderstandes ein
“Leck” auftreten, was darauf zurückzuführen ist,
daß Feuchtigkeit aus der Luft in das Isolationsmaterial der Heizwiderstände eingetreten ist (bei Lagerung
und Transport). Die Feuchtigkeit entweicht aus den
Widerständen nach zwei Erwärmungen.
Schalten Sie den Netzstrom des Elektrosaunaofens nicht über den Fehlerstromschutz-
schalter ein!
3.4. Zurückstellen der Überhitzungsschutzes
Wenn die Temperatur in der Saunakabine gefährlich
stark ansteigt, unterbricht der Überhitzungsschutz
die Stromzufuhr zum Ofen permanent. Der Überhitzungsschutz kann nach Abkühlen des Ofens zurückgesetzt werden.
Siehe Abb. 9. Vor Betätigung des Knopfes muß die
Ursache der Fehlfunktion festgestellt werden:
• Sind die Steine im Saunaofen verkeilt oder spröde?
• War der Saunaofen lange angeschaltet und
wurde nicht benutzt?
• Ist der Thermostatfühler an einem falschen
Platz oder defekt?
• War der Saunaofen starken Stößen ausgesetzt?
Figure 9. Reset button for overheat protector
Abbildung 9. Rücksetzknopf des Überhitzungsschutzes
Page 14
EN DE
14
Figure 10. Electrical connections
Abbildung 10. Elektroanschlüsse
CS60, CS80
230 V/
240 V
3~
L1
N
L2
1N P 2
L1 L2
3
400 V/
415 V
3N~
1 2 3 4 5
400 V 3N~
M
N L1 L2 L3 NP
a1
a1
a1
b0
b
b0
b0
bb aaa
Page 15
CS60: ZSK-700 (2000 W/230 V)
CS80: ZSK-710 (2670 W/230 V)
ZST-220
ZST-230
ZSK-510
ZSK-520
CS60: ZSK-700 (2000 W/230 V)
CS80: ZSK-710 (2670 W/230 V)
CS60: ZSK-700 (2000 W/230 V)
CS80: ZSK-710 (2670 W/230 V)
4. ЗАПАСНЫЕ ЧАСТИ
4. RezeRves da¦as
4. VARUOSAD
4. aTsaRGINÌs deTaLÌs
4. VARAOSAT 4. RESERVDELAR
4. SPARE PARTS 4. ERSATZTEILE
Loading...
