Page 1
BC45, BC60, BC80
BC45E, BC60E, BC80E, BC90E
Instrukcja instalacji i eksploatacji elektrycznego pieca do sauny
Pokyny k montá¾i a pou¾ití elektrického topného tìlesa do sauny
23042010
BC
BC-E
Page 2
PL
CS
Niniejsza instrukcja instalacji i eksploatacji jest
przeznaczona dla w³a¶cicieli sauny lub osób
odpowiedzialnych za saunê, jak równie¿ dla elektryków
odpowiedzialnych za pod³±czenie elektryczne pieca.
Po zakoñczeniu instalacji osoba odpowiedzialna
powinna przekazaæ niniejsz± instrukcjê w³a¶cicielowi
sauny lub osobie odpowiedzialnej za jej eksploatacjê.
Przed rozpoczêciem eksploatacji pieca nale¿y
dok³adnie zapoznaæ siê z niniejsz± instrukcj±.
Piec s³u¿y do ogrzewania kabiny sauny do
odpowiedniej temperatury k±pieli. Pieców nie wolno
u¿ywaæ do ¿adnych innych celów. Piecyk do sauny
oznaczony znakiem CE spe³nia wszystkie przepisy
dotycz±ce instalacji w saunach. Do odpowiednich
w³adz nale¿y kontrola, by przepisy te by³y stale
przestrzegane.
Gratulujemy Pañstwu dobrego wyboru!
Gwarancja:
Okres gwarancji na piece i urz±dzenia steruj±ce
•
stosowane w saunach przeznaczonych do u¿ytku
w domach jednorodzinnych wynosi dwa (2) lata.
Okres gwarancji na piece i urz±dzenia steruj±ce
•
stosowane w saunach przeznaczonych do u¿ytku
w mieszkaniach znajduj±cych siê w domach
wielorodzinnych wynosi jeden (1) rok.
•
Gwarancja nie obejmuje usterek wynik³ych z nie
przestrzegania instrukcji monta¿u, u¿ytkowania
lub prac konserwacyjnych.
Gwarancja nie obejmuje uszkodzeñ powsta³ych na
•
skutek u¿ycia innych kamieni ni¿ zalecane przez
producenta pieca.
Tyto pokyny k montá¾i a pou¾ití jsou urèeny jak pro
majitele nebo osobu zodpovìdnou za provoz sauny,
tak i pro elektrotechnika zodpovìdného za montá¾
topného tìlesa. Po dokonèení montá¾e pøedá osoba
zodpovídající za montá¾ tyto pokyny majiteli sauny
nebo osobì, která je za její provoz zodpovìdná. Pøed
pou¾itím topného tìlesa si dùkladnì pøeètìte návod
k pou¾ití.
Topné tìleso je urèeno k vytápìní domácich saun na
provozní teplotu. Topné tìleso se nesmí pou¾ívat k
¾ádnému jinému úèelu. Topná tìlesa pro sauny nesoucí
znaèku CE splòují po¾adavky v¹ech naøízení pro sauny.
Dodr¾ování tìchto naøízení sledují pøíslu¹né úøady.
Blahopøejeme Vám k va¹í volbì!
Záruka:
Záruèní doba, poskytovaná na topná tìlesa
•
a ovládací zaøízení pou¾ívaná v saunách a
vyu¾ívaných rodinami, je dva (2) roky.
Záruèni doba, poskytovaná na topná tìlesa
•
a ovládací zaøízení pou¾ívaná v saunách
vyu¾ívaných hromadnì více obyvateli domu je
jeden (1) rok.
Záruka se nevztahuje na závady zpusobené
•
nesprávnou instalací, nesprávným pou¾íváním
nebo nesprávnou údr¾bou.
Záruka se nevztahuje na závady zpusobené
•
pou¾íváním kamenu, které nejsou doporucené
výrobcem saunových kamen.
SPIS TRE¦CI
1. EKSPLOATACJA PIECA .............................................................. 3
1.1. Uk³adanie kamieni u¿ywanych w saunie........................ 3
1.1.1. Konserwacja ........................................................... 3
1.2. Nagrzewanie sauny ......................................................... 4
1.3. Eksploatacja pieca ........................................................... 4
1.3.1. W³±czanie pieca ..................................................... 4
1.3.2. Ustawianie czasu (wy³±cznik czasowy) .................. 4
1.3.3. Wy³±czanie pieca ................................................... 5
1.3.4. Ustawianie temperatury ........................................ 5
1.4. Polewanie wod± rozgrzanych kamieni .......................... 5
1.5. Wskazówki korzystania z sauny ..................................... 6
1.6. Ostrze¿enia ...................................................................... 6
1.7. Wyszukiwanie usterek .................................................... 6
2. KABINA SAUNY ........................................................................
2.1. Konstrukcja kabiny sauny ............................................... 8
2.1.1. Ciemnienie ¶cian sauny .......................................... 8
2.2. Wentylacja kabiny sauny ................................................ 9
2.3. Moc pieca ......................................................................... 9
2.4. Higiena kabiny ................................................................ 9
3. INSTRUKCJA INSTALACJI ........................................................ 10
3.1. Czynno¶ci wstêpne ........................................................ 10
3.2. Mocowanie pieca na ¶cianie ......................................... 11
3.3. Pod³±czenie elektryczne ............................................... 12
3.3.1. Rezystancja izolacji pieca elektrycznego ............ 12
3.4. Instalowanie modu³u steruj±cego i czujników (BC-E) .. 13
3.5. Resetowanie wy³±cznika termicznego ......................... 13
4. CZʦCI ZAMIENNE .................................................................. 15
OBSAH
1. POKYNY K POU®ITÍ ................................................................... 3
1.1. Skládání topných kamenù............................................... 3
1.1. Údr¾ba ....................................................................... 3
1.2. Vyhøívání sauny ............................................................... 4
1.3. Provoz kamen .................................................................. 4
1.3.1. Zapnutí kamen ....................................................... 4
1.3.2. Nastavení prodlevy (èasové zapnutí) ..................... 4
1.3.3. Vypnutí kamen ....................................................... 5
1.3.4. Nastavení teploty ................................................... 5
1.4. Polévání horkých kamenù vodou.................................... 5
1.5. Pokyny k pou¾ití sauny.................................................... 6
1.6. Upozornìní ...................................................................... 6
1.7. Øe¹ení potí¾í .................................................................... 6
2. MÍSTNOST SAUNY .................................................................... 8
8
2.1. Uspoøádání saunovací místnosti ..................................... 8
2.1.1. Èernání saunových stìn ......................................... 8
2.2. Vìtrání sauny ................................................................... 9
2.3. Výkon topného tìlesa ..................................................... 9
2.4. Hygiena v saunì .............................................................. 9
3. POKYNY K MONTÁ®I .............................................................. 10
3.1. Pøed montá¾í ................................................................. 10
3.2. Pøipevnìní topného tìlesa na stìnu ............................. 11
3.3. Zapojení vodièù ............................................................. 12
3.3.1. Odpor izolace elektrického topného tìlesa ........ 12
3.4. Montá¾ øídící jednotky a èidel (BC-E) ............................ 13
3.5. Resetování ochrany proti pøehøátí ................................ 13
4. NÁHRADNÍ DÍLY ..................................................................... 15
2
Page 3
PL
CS
1. EKSPLOATACJA PIECA 1. POKYNY K POU®ITÍ
1.1. Uk³adanie kamieni u¿ywanych w saunie
Odpowiednie u³o¿enie kamieni ma du¿y wp³yw na
funkcjonowanie pieca (rys. 1).
Wa¿ne informacje o kamieniach sauny:
Kamienie powinny mieæ ¶rednicê 5–10 cm.
•
•
U¿ywaj kamieni o nieregularnych kszta³tach
przeznaczonych do pieców. Perydotyt, diabazoliwinowy i oliwin to odpowiednie materia³y.
Nie u¿ywaj lekkich, porowatych „kamieni”
•
ceramicznych ani miêkkich steatytów. Podgrzane
nie absorbuj± wystarczaj±co ciep³a. Mo¿e to
spowodowaæ uszkodzenie grza³ek.
•
Zmyj py³ z kamieni przed w³o¿eniem ich do pieca.
Podczas umieszczania kamieni:
Nie wrzucaj kamieni do pieca.
•
Nie blokuj kamieni pomiêdzy grza³kami.
•
Kamieni nie nale¿y uk³adaæ zbyt ciasno, nale¿y
•
pozostawiæ miejsce na przep³yw powietrza przez
piec.
Uk³adaj kamienie tak, aby podtrzymywa³y siê
•
wzajemnie, a ich ciê¿ar nie przenosi³ siê na grza³ki.
Nie uk³adaj wysokiej sterty kamieni na piecu.
•
Przedmioty lub urz±dzenia, które mog³yby zmieniæ
•
przep³yw powietrza przez piec, nie powinny
byæ umieszczane w miejscu na kamieniach lub
w pobli¿u pieca.
1.1. Skládání topných kamenù
Zpùsob poskládání saunových kamenù znaènì ovlivòuje
funkènost kamen (obr. 1).
Dùle¾ité informace o saunových kamenech:
•
Kameny musí mít prùmìr 5–10 cm.
Pou¾ívejte pouze hranaté kameny, které jsou
•
urèené pro saunová kamna. Vhodnými kameny
jsou peridotit, olivín–dolerit a olivín.
V kamnech se nesmìjí pou¾ívat lehké, porézní
•
keramické „kameny“ ani mìkké masteky, nebo»
pøi ohøívání neabsorbují dostateèné mno¾ství
tepla.
Ne¾ zaènete kameny skládat do kamen, smyjte z
•
nich prach.
Kdy¾ skládáte kameny:
Nepou¹tìjte je z vý¹ky.
•
Nevtlaèujte je mezi topná tìlesa.
•
Kameny neskládejte pøíli¹ natìsno, aby mezi nimi
•
mohl proudit vzduch.
Skládejte je tak, aby le¾ely na sobì a nezatì¾ovaly
•
topná tìlesa.
Neklaïte je na vysokou hromadu.
•
Mezi kameny ani do jejich blízkosti neklaïte
•
pøedmìty, které by bránily volnému prùchodu
vzduchu, anebo by mìnily smìr jeho proudìní.
Rys. 1. Uk³adanie kamieni w piecu
Obrázek 1. Skládání topných kamenù
1.1.1. Konserwacja
Z powodu du¿ych wahañ temperatury kamienie z czasem siê rozpadaj±. Poprawiaj u³o¿enie kamieni przynajmniej raz w roku, lub czê¶ciej, je¶li sauna jest stale
u¿ywana. Równocze¶nie usuñ wszystkie fragmenty kamieni ze spodu pieca i zast±p rozpadaj±ce siê kamienie
nowymi. Dziêki temu zachowane zostan± optymalne
parametry pieca, a ryzyko przegrzania zniknie.
1.1. Údr¾ba
V dùsledku velkých zmìn teplot se kameny èasem
rozpadají. Pou¾íváte-li saunu èasto, nejménì jednou za
rok, anebo radìji èastìji, kameny pøeskládejte. Pøitom
z podlo¾ky pod kameny odstraòte odpadané kamínky
a popraskané kameny vymìòte za nové. Kamna si
tak zachovají optimální výhøevnost a nebudou se
pøehøívat.
3
Page 4
PL
CS
1.2. Nagrzewanie sauny
Nowy piec, w³±czony po raz pierwszy, wraz z kamieniami wydziela charakterystyczny zapach. Aby go usun±æ,
trzeba dobrze przewietrzaæ pomieszczenie sauny.
Je¶li moc wyj¶ciowa pieca jest dopasowana do kabiny, nagrzanie prawid³owo izolowanej sauny do
wymaganej temperatury trwa oko³o godziny ( 2.3).
Kamienie u¿ywane w saunie osi±gaj± wymagan±
temperaturê k±pieli jednocze¶nie z ca³ym pomieszczeniem sauny. W³a¶ciwa temperatura w pomieszczeniu
sauny wynosi 65–80 °C.
1.3. Eksploatacja pieca
Przed w³±czeniem pieca zawsze trzeba sprawdziæ, czy
na piecu lub w jego pobli¿u nie znajduj± siê ¿adne
przedmioty. 1.6.
Modele pieców BC45, BC60 i BC80 s± wyposa¿one
•
w zegar i termostat. Zegar s³u¿y do ustawiania
czasu dzia³ania pieca, a termostat – odpowiedniej
temperatury. 1.3.1.–1.3.4.
Obs³uga pieców BC45E, BC60E, BC80E i BC90E
•
mo¿liwa jest tylko za po¶rednictwem specjalnych
sterowników. Przed rozpoczêciem eksploatacji
nale¿y dok³adnie zapoznaæ siê z instrukcj± obs³ugi
sterownika pieca.
1.2. Vyhøívání sauny
Pøi prvním zapnutí topného tìlesa vydává topné
tìleso i kameny pach. Saunu je proto nutné dùkladnì
vyvìtrat.
Úèelem topného tìlesa je zvý¹it teplotu sauny a
topných kamenù na po¾adovanou provozní teplotu.
Pøi výkonu topného tìlesa odpovídajícího velikosti
sauny netrvá vyhøátí øádnì tepelnì izolované sauny na
po¾adovanou teplotu déle ne¾ hodinu ( 2.3.). Topné
kameny se obvykle ohøívají na po¾adovanou provozní
teplotu pøibli¾nì ve stejnou dobu jako sauna. Vhodná
teploty v saunì je +65 °C a¾ +80 °C.
1.3. Provoz kamen
Pøed tím, ne¾ topné tìleso zapnete, se pøesvìdète, ¾e
na nìm ani v jeho blízkosti nejsou ¾ádné pøedmìty.
1.6.
Modely kamen BC45, BC60 a BC80 jsou vybavené
•
èasovaèem a termostatem. Èasovaè slou¾í k
nastavení doby provozu kamen, termostatem se
udr¾uje po¾adovaná teplota.
Modely kamen BC45E, BC60E, BC80E a BC90E
•
mají samostatnou øídicí jednotku. Seznamte se s
návodem k ovládání va¹eho modelu.
Rys. 2. Prze³±cznik zegara
Obrázek 2. Vypínaè èasovaèe
1.3.1. W³±czanie pieca
Ustaw prze³±cznik zegara na „w³±czony” (A
na rysunku 2, 0–4 godziny). Piec rozpoczyna
grzanie.
1.3.2. Ustawianie czasu (wy³±cznik czasowy)
Ustaw prze³±cznik zegara na „ustawianie
czasu” (B na rysunku 2, 0–8 godzin). Piec
rozpocznie grzanie, gdy prze³±cznik
przesunie siê na obszar „w³±czony”. Piec
bêdzie w³±czony przez oko³o cztery godziny.
Przyk³ad: Chcesz wyj¶æ na trzy godzinny spacer,
a pó¼niej wzi±æ k±piel w saunie. Ustaw pokrêt³o zegara
w poz. „ustawianie czasu” (na 2).
Zegar rozpoczyna odliczanie, a po 2 godzinach
– grzanie. Poniewa¿ ogrzanie kabiny zajmuje oko³o
godziny, sauna bêdzie przygotowana po trzech
godzinach, to jest wtedy, gdy wrócisz ze spaceru.
Rys. 3. Prze³±cznik termostatu
Obrázek 3. Vypínaè termostatu
1.3.1. Zapnutí kamen
Vypínaè èasovaèe otoète do polohy „on“ (èást
A na obr. 2, 0–4 hodiny). Kamna ihned zaènou
topit.
1.3.2. Nastavení prodlevy (èasové zapnutí)
Vypínaè èasovaèe otoète do polohy „presetting“ (èást B na obr. 2, 0–8 hodin). Kamna
zaènou topit, a¾ èasovaè otoèí vypínaè zpìt
do polohy „on“. Poté se kamna na zhruba 4
hodiny zapnou.
Pøíklad: Chcete si udìlat tøíhodinovou procházku a
pak se chcete saunovat. Vypínaè èasovaèe otoète do
polohy „pre-setting“ na èíslo 2.
Spustí se èasovaè a po dvou hodinách se kamna
zapnou. Sauna se vyhøeje asi za hodinu, tak¾e po
návratu z tøíhodinové procházky se mù¾ete hned
zaèít saunovat.
4
Page 5
PL
CS
1.3.3. Wy³±czanie pieca
Piec wy³±cza siê, gdy zegar ustawi
prze³±cznik ponownie na zero. Mo¿esz
wy³±czyæ piec samodzielnie, ustawiaj±c
pokrêt³o w pozycji zero.
Wy³±cz piec po k±pieli. Czasami zaleca siê pozostawienie na chwilê w³±czonego pieca, by osuszyæ drewniane czê¶ci sauny.
UWAGA! Zawsze sprawdzaj, czy piec siê wy³±czy³
po tym, jak zegar ustawi³ prze³±cznik na zero.
1.3.4. Ustawianie temperatury
Termostat (rys. 3) s³u¿y do utrzymywania po¿±danej
temperatury w kabinie sauny. Dobierz najbardziej
odpowiadaj±ce Ci ustawienie eksperymentalnie.
Rozpocznij od ustawienia maksymalnego. Je¶li
podczas k±pieli temperatura zbyt wzro¶nie, przekrêæ
lekko pokrêt³o w lewo. Uwaga! Nawet najmniejsze
odchylenie od pozycji maksymalnej znacz±co zmieni
temperaturê w saunie.
1.4. Polewanie wod± rozgrzanych kamieni
Rozgrzane powietrze w saunie staje siê suche. Dlatego
nagrzane kamienie w saunie trzeba polewaæ wod±,
aby zwiêkszyæ wilgotno¶æ powietrza do po¿±danego
poziomu. Ciep³o i para ró¿nie dzia³aj± na poszczególne
osoby – eksperymentuj±c, znajdziesz odpowiednie dla
siebie ustawienia.
UWAGA! Pojemno¶æ czerpaka wynosi 0,2 litra. Ilo¶æ
wody jednorazowo wylewanej na kamienie nie powinna byæ wiêksza od 0,2 l, poniewa¿ przy polaniu ka
mieni wiêksz± ilo¶ci± wody tylko jej czê¶æ wyparuje, a
reszta w postaci wrz±tku mo¿e rozprysn±æ siê na osoby korzystaj±ce z sauny. Nie wolno polewaæ kamieni
wod±, gdy w pobli¿u pieca znajduj± siê inne osoby,
poniewa¿ rozgrzana para wodna mo¿e spowodowaæ
oparzenia.
UWAGA! Woda, któr± polewa siê kamienie, powinna spe³niaæ wymagania okre¶lone dla czystej wody
gospodarczej (tabela 1). Dla zapachu mo¿na dodawaæ
do wody specjalne aromaty przeznaczone do saun.
Aromaty nale¿y stosowaæ zgodnie z instrukcj± podan± na ich opakowaniu.
1.3.3. Vypnutí kamen
Kamna se vypnou, a¾ èasovaè pøetoèí vypínaè
na nulu. Chcete-li kamna vypnout døív,
vypínaè mù¾ete kdykoli pøetoèit na nulu
sami.
Po skonèení saunování je nutné vypínaè vypnout.
Doporuèujeme v¹ak obèas nechat kamna po urèitou
dobu zapnutá, aby se vysu¹ily døevìné souèásti sauny.
UPOZORNÌNÍ! Po pøetoèení vypínaèe na nulu v¾dy
zkontrolujte, zda je vypínaè skuteènì vypnutý a kamna
netopí.
1.3.4. Nastavení teploty
Termostatem (obr. 3) se v saunì udr¾uje po¾adovaná
teplota. Vyzkou¹ejte, jaká teplota vám nejlépe
vyhovuje.
Optimální teplotu vyzkou¹ejte tak, ¾e termostat
nastavíte na nejvy¹¹í hodnotu. Zaène-li vám být
v saunì pøíli¹ horko, trochu pootoète vypínaèem
termostatu zpìt. K dosa¾ení pøíjemného pocitu v
oblasti vysokých teplot vìt¹inou staèí malý rozdíl.
1.4. Polévání horkých kamenù vodou
Vzduch v saunì se s narùstající teplotou stává suchým.
Proto je nutné topné kameny polévat vodou, aby
zùstala v saunì po¾adovaná úroveò vlhkosti vzduchu.
Teplo a pára úèinkují na ka¾dého jinak. Musíte si sami
vyzkou¹et, jaká vlhkost a teplota vám nejlépe vyhovuje.
Objem nabìraèky by nemìl pøekroèit 0,2 litru. Pøi
polévání kamenù nepou¾ívejte více vody neå 0,2 l,
-
proto¾e pøi vìt¹ím mno¾ství vody hrozí, ¾e se vypaøí
pouze její èást a zbytek mù¾e jako vaøící voda opaøit
u¾ivatele sauny. Kameny nikdy nepolévejte, pokud jsou
v blízkosti topného tìlesa lidé, nebo» by je vznikající
pára mohla opaøit.
Voda pou¾ívaná k polévání kamenù musí splòovat
po¾adavky na èistou vodu pro domácnost (tabulka 1).
Je mo¾né pou¾ívat pouze parfémy urèené výslovnì pro
pou¾ití v saunì. Dodr¾ujte pokyny uvedené na obalu.
W³a¶ciwo¶æ wody
Vlastnost vody
Nagromadzenie osadów organicznych
Neèistoty
Nagromadzenie zwi±zków ¿elaza
®elezitá voda
Twardo¶æ: najgro¼niejszymi substancjami
s± mangan (Mn) oraz wapno, czyli zwi±zek
wapnia (Ca)
Tvrdost: nejdùle¾itìj¹ími slo¾kami jsou
mangan (Mn) a vápenec, resp. vápník (Ca)
Woda chlorowana
Chlorovaná voda
Woda morska
Moøská voda
Tabela 1. Wymagania dotycz±ce jako¶ci wody
Tabulka 1. Po¾adavky na kvalitu vody
Efekt
Úèinek
Kolor, smak, wytr±canie osadów
Zbarvení, chu», usazeniny
Kolor, nieprzyjemny zapach, smak, wytr±canie
osadów
Zbarvení, zápach, chu», usazeniny
Wytr±canie osadów
Usazeniny
Zagro¿enie zdrowia
©kodí zdraví
Szybka korozja
Rychlá koroze
Zalecenie
Doporuèení
< 12 mg/l
< 0,2 mg/l
Mn: < 0,05 mg/l
Ca: < 100 mg/l
Zakazana
Nesmí se pou¾ívat
Zakazana
Nesmí se pou¾ívat
5
Page 6
PL
CS
1.5. Wskazówki korzystania z sauny
Zaczynamy od umycia siê.
•
W saunie przebywamy tak d³ugo, jak d³ugo
•
czujemy siê tam przyjemnie i komfortowo.
W saunie rozlu¼niamy siê i zapominamy o
•
wszystkich trudno¶ciach i k³opotach.
Zgodnie z przyjêtymi zwyczajami w saunie nie
•
przeszkadzamy innym g³o¶n± rozmow± itp.
Nie polewamy kamieni nadmiern± ilo¶ci± wody,
•
gdy¿ mo¿e to byæ nieprzyjemne dla innych osób
korzystaj±cych z sauny i jest uwa¿ane za niegrzeczne.
Och³adzamy skórê w miarê potrzeby. Bêd±c
•
dobrego zdrowia mo¿emy pop³ywaæ, o ile w
pobli¿u sauny jest basen lub inne miejsce do
k±pieli.
Po wyj¶ciu z sauny dok³adnie sp³ukujemy ca³e cia³o.
•
Przed ubraniem siê przez chwilê odpoczywamy,
•
aby têtno powróci³o nam do normy. Napij
siê napoju bezalkoholowego, by przywróciæ
równowagê p³ynów w organizmie.
1.6. Ostrze¿enia
Przebywanie w rozgrzanej saunie przez d³u¿szy
•
czas powoduje wzrost temperatury cia³a, co mo¿e
byæ niebezpieczne dla zdrowia.
Nie polewaæ kamieni nadmiern± ilo¶ci± wody.
•
Powstaj±ca para wodna ma temperaturê wrzenia!
Nie pozwalaj dzieciom zbli¿aæ siê do pieca.
•
Dzieci, osób niepe³nosprawnych i chorych nie
•
wolno pozostawiaæ w saunie bez opieki.
Zaleca siê zasiêgniêcie porady lekarskiej odno¶nie
•
ewentualnych ograniczeñ w korzystaniu z sauny
spowodowanych stanem zdrowia.
W kwestii korzystania z sauny przez ma³e dzieci
•
nale¿y poradziæ siê lekarza pediatry.
W saunie nale¿y poruszaæ siê bardzo ostro¿nie,
•
gdy¿ podest i pod³oga mog± byæ ¶liskie.
Nie wolno wchodziæ do sauny po alkoholu,
•
narkotykach lub za¿yciu silnie dzia³aj±cych leków.
•
Nigdy nie ¶pij w gor±cej saunie.
S³one, morskie powietrze i wilgotny klimat mo¿e
•
powodowaæ korozjê metalowych czê¶ci pieca.
Nie nale¿y wieszaæ ubrañ do wyschniêcia
•
w saunie, gdy¿ mo¿e to groziæ po¿arem.
Nadmierna wilgotno¶æ mo¿e tak¿e spowodowaæ
uszkodzenia podzespo³ów elektrycznych.
1.5. Pokyny k pou¾ití sauny
Zaènìte osobní hygienou, napøíklad sprchou.
•
V saunì zùstaòte tak dlouho, jak je Vám to
•
pøíjemné.
Zapomeòte na v¹echny své problémy a uvolnìte se.
•
Neru¹te ostatní u¾ivatele sauny hlasitým hovorem.
•
Neobtì¾ujte ostatní u¾ivatele sauny nadmìrným
•
poléváním kamenù.
Ochlazujte svou poko¾ku podle potøeby.
•
Pokud vám to zdraví dovolí, mù¾ete si zaplavat,
•
pokud je k dispozici bazén. Po pou¾ití sauny se
dùkladnì umyjte.
Chvíli odpoèívejte a poèkejte, ne¾ se vá¹ tep vrátí
•
do normálního stavu, pak se teprve obléknìte.
Dejte si èerstvou vodu nebo jiný nealkoholický
nápoj, abyste vyrovnali obsah tekutin v tìle.
1.6. Upozornìní
Dlouhodobý pobyt v horké saunì zpùsobuje
•
nárùst tìlesné teploty, co¾ mù¾e být zdravotnì
nebezpeèné.
Dodr¾ujte bezpeènou vzdálenost od horkého
•
topného tìlesa. Kameny a vnìj¹í povrch topného
tìlesa mohou zpùsobovat popáleniny.
Nepolévejte kameny nadmìrným mno¾stvím
•
vody. Odpaøující se voda je horká.
V saunì nenechávejte o samotì osoby nízkého
•
vìku, tìlesnì posti¾ené ani nemocné.
Poraïte se se svým lékaøem o pøípadných
•
zdravotních omezeních pou¾ití sauny.
Rodièe musí dbát na to, aby se jejich dìti
•
nepøibli¾ovaly k topnému tìlesu.
Poraïte se se svým dìtským lékaøem ohlednì
•
saunování malých dìtí, s ohledem na
- vìk; - teplotu v saunì; - dobu strávenou v saunì.
V saunì se pohybujte velice opatrnì, proto¾e
•
podlaha mù¾e být kluzká.
Do sauny nikdy nechoïte po po¾ití alkoholu, léèiv
•
nebo drog.
Ve vytopené saunì nikdy nespìte!
•
Moøský vzduch a vlhké podnebí mù¾e zpùsobit
•
korozi kovových povrchù topného tìlesa.
Nenechávejte v saunì schnout odìvy, proto¾e
•
to mù¾e zpùsobit vznik po¾áru. Nadmìrná
vlhkost vzduchu mù¾e zpùsobit po¹kození
elektroinstalací.
1.7. Wyszukiwanie usterek
UWAGA! Wszelkiego rodzaju sprawdzeñ lub napraw
mo¿e dokonywaæ wykwalifikowany elektryk.
Piec nie grzeje.
Sprawd¼, czy bezpieczniki pieca s± sprawne.
•
Sprawd¼, czy kabel zasilaj±cy jest pod³±czony
•
( 3.3.).
Ustaw prze³±cznik zegara na „w³±czony” ( 1.3.1.).
•
W³±cz wy¿sze ustawienie termostatu ( 1.3.4.).
•
Sprawd¼, czy zadzia³a³ bezpiecznik termiczny.
•
Zegar dzia³a, ale piec nie grzeje. ( 3.5.)
Kabina ogrzewa siê powoli. Woda wylana na
kamienie sauny bardzo szybko och³adza je.
Sprawd¼, czy bezpieczniki pieca s± sprawne.
•
Sprawd¼, czy wszystkie grza³ki ¶wiec±, gdy piec jest
•
6
1.7. Øe¹ení potí¾í
Upozornìní! Ve¹keré servisní operace musí provádìt
povìøená osoba.
Kamna netopí.
Zkontrolujte, zda jsou v poøádku pojistky.
•
Zkontrolujte kontakty pøívodního kabelu ( 3.3.).
•
Èasovaè vypínaèe otoète do polohy „on“ ( 1.3.1.).
•
Pootoète termostatem k vy¹¹í hodnotì ( 1.3.4.).
•
Zkontrolujte, zda není vadná ochrana pøehøátí.
•
Èasovaè funguje, ale kamna netopí. ( 3.5.)
Sauna se vytápí pomalu. Kdy¾ na kameny nalijete
vodu, rychle se ochladí.
Zkontrolujte, zda jsou v poøádku pojistky.
•
Zkontrolujte, jestli høejí v¹echna topné prvky.
•
Pootoète termostatem k vy¹¹í hodnotì ( 1.3.4.).
•
Page 7
PL
CS
w³±czony.
W³±cz wy¿sze ustawienie termostatu ( 1.3.4.).
•
Sprawd¼, czy moc pieca jest wystarczaj±ca
•
( 2.3.).
Sprawd¼ kamienie sauny ( 1.1). Zbyt ciasno
•
u³o¿one kamienie, zmiana ich u³o¿enia lub
nieodpowiedni ich typ mog± utrudniaæ przep³yw
powietrza przez piec i obni¿aæ jego wydajno¶æ.
Sprawd¼, czy wentylacja kabiny sauny jest
•
w³a¶ciwa ( 2.2).
Kabina sauny ogrzewa siê szybko, ale temperatura
kamieni jest niewystarczaj±ca. Woda wylana na
kamienie ¶cieka.
W³±cz ni¿sze ustawienie termostatu ( 1.3.4.).
•
Sprawd¼, czy moc pieca nie jest zbyt wysoka
•
( 2.3.).
Sprawd¼, czy wentylacja kabiny sauny jest
•
w³a¶ciwa ( 2.2.).
Kabina sauny ogrzewa siê nierównomiernie.
Sprawdziæ, czy piec zosta³ zamontowany na
•
odpowiedniej wysoko¶ci. Piec najlepiej ogrzewa
saunê, je¶li jest zamontowany na wysoko¶ci
100 mm nad pod³o¿em. Maksymalna wysoko¶æ
monta¿u wynosi 200 mm. ( 3.2.)
Drewno lub inny materia³ blisko pieca szybko
ciemnieje.
Sprawd¼, czy wymogi co do odleg³o¶ci zosta³y
•
zachowane ( 3.1.).
Sprawd¼ kamienie sauny ( 1.1.). Zbyt ciasno
•
u³o¿one kamienie, zmiana ich u³o¿enia lub
nieodpowiedni typ mog± utrudniaæ przep³yw
powietrza i powodowaæ przegrzanie materia³ów
w pobli¿u pieca.
Zobacz te¿ podrozdzia³ 2.1.1.
•
Piec wydziela zapach.
Zob. podrozdzia³ 1.2.
•
•
Gor±cy piec mo¿e wzmacniaæ zapachy z powietrza,
przy czym nie s± one wydzielane przez saunê lub
piec. Przyk³ady: farba, klej, olej, inne dodatki.
Piec generuje ha³as.
BC: Zegar jest urz±dzeniem mechanicznym i
•
podczas normalnej pracy s³ychaæ charakterystyczne
tykanie. Je¶li zegar tyka nadal po wy³±czeniu
pieca, nale¿y sprawdziæ stan jego po³±czeñ
elektrycznych.
Niekiedy rozlega siê huk powodowany najczê¶ciej
•
przez pêkanie kamieni od gor±ca.
Podczas nagrzewania siê pieca mo¿na us³yszeæ
•
odg³osy spowodowane rozszerzaniem siê jego
elementów pod wp³ywem temperatury.
Zkontrolujte výstup tepla z kamen. ( 2.3.).
•
Zkontrolujte saunové kameny ( 1.1.). Jsou-li
•
naskládány pøíli¹ natìsno, jsou-li zneèi¹tìné nebo
jsou nevhodného typu, mohou bránit prùchodu
vzduchu kamny, co¾ mù¾e sní¾it jejich úèinnost.
Zkontrolujte, zda je správnì nastavené vìtrání v
•
saunì. ( 2.2.).
Sauna se vytopí rychle, av¹ak málo se ohøívají
kameny. Kdy¾ na nì støíknete vodu, neodpaøí se,
nýbr¾ kameny jen proteèe.
Nastavte termostat na ni¾¹í hodnotu ( 1.3.4.).
•
Zkontrolujte, zda vzduch na výstupu z kamen není
•
pøehøátý ( 2.3.).
Zkontrolujte, zda je správnì nastavené vìtrání v
•
saunì. ( 2.2.).
Sauna je vytopená nerovnomìrnì.
Zkontrolujte, zda je topné tìleso nainstalované
•
ve správné vý¹ce. Optimální vý¹ka pro umístìní
topidla je 100 mm nad podlahou. Nejvý¹ mù¾e být
topné tìleso umístìno 200 mm nad podlahou.
( 3.2.)
Panel nebo jiný materiál poblí¾ kamen rychle
èerná.
Zkontrolujte, zda je dodr¾ená pøedepsaná
•
vzdálenost ( 3.1.).
Zkontrolujte saunové kameny ( 1.1.). Jsou-li
•
naskládány pøíli¹ natìsno, jsou-li zneèi¹tìné nebo
jsou nevhodného typu, mohou bránit prùchodu
vzduchu kamny a mohou se pøehøívat okolní
pøedmìty.
Viz rovnì¾ odst. 2.1.1.
•
Z kamen jde zápach.
Viz odst. 1.2.
•
Horkem z kamen se mohou zvýraznit pachy
•
pøítomné ve vzduchu, které pøi normální teplotì
nejsou cítit a nejdou z kamen. Mù¾e se napøíklad
odpaøovat barva, lepidlo, olej apod.
Kamna jsou hluèná
BC: Èasovaè je mechanický a funguje-li normálnì,
•
tiká. Pokud tiká i pøi vypnutých kamnech,
zkontrolujte, zda je správnì zapojený.
Obèas mù¾e být sly¹et, jak praskají zahøáté kameny
•
Zvuky mù¾e zpùsobovat i tepelná rozta¾nost
•
materiálù pøi zahøívání.
7
Page 8
PL
A
G
C
E
F
D
A
B
CS
2. KABINA SAUNY 2. MÍSTNOST SAUNY
2.1. Konstrukcja kabiny sauny 2.1. Uspoøádání saunovací místnosti
Rys. 4.
Obrázek 4.
We³na izolacyjna (50–100 mm). Kabina sauny musi
A.
byæ starannie izolowana, by moc pieca by³a stale
umiarkowanie niska.
Zabezpieczenie od wilgoci, np. papier aluminio-
B.
wy. Po³yskliw± stron± do wnêtrza sauny. £±czenia
zabezpieczyæ ta¶m± aluminiow±.
C.
Szczelina went. (ok. 10 mm) miêdzy warstw±
zabezpieczaj±c± a panelem (zalecana).
D.
Lekka p³yta pil¶niowa (12–16 mm). Przed
monta¿em paneli sprawdziæ stan instalacji elektr.
i wzmocnienia wymagane do zainstalowania pieca
i ³aw.
E.
Szczelina wentylacyjna (ok. 3 mm) miêdzy ¶cian±
a sufitem.
F.
Wysoko¶æ sauny to zwykle 2100–2300 mm. Jej
wysoko¶æ minimalna zale¿y od pieca (zob. tabela
2). Odleg³o¶æ pomiêdzy ³aw± górn± a sufitem nie
powinna przekraczaæ 1200 mm.
Stosowaæ ceramiczne pokrycia pod³ogowe
G.
i ciemne spoiny. Delikatne pokrycia pod³ogowe
mog± ulec zaplamieniu i/lub uszkodzeniu przez
cz±steczki kamieni sauny b±d¼ zanieczyszczon±
wodê.
UWAGA! Dowiedzieæ siê, które czê¶ci ¶ciany ogniowej mo¿na przys³oniæ. Nie zas³aniaæ u¿ywanych przewodów dymnych.
UWAGA! Lekkie pokrywy instalowane na ¶cianie
lub suficie, mog± stanowiæ zagro¿enie ppo¿.
Izolaèní vlna, tlou¹»ka 50-100 mm. Sauna musí být
A.
peèlivì zaizolovaná, aby kamna nemusela bì¾et na
pøíli¹ vysoký výkon.
Ochrana proti vlhkosti, napø. hliníkový papír. Pøipevnìte
B.
jej hliníkovou páskou, lesklou stranou dovnitø.
C.
Odvìtrávací prostor cca 10 mm mezi ochranou
proti vlhkosti a panelem (doporuèeno).
D.
Lehký sloupek panelu, tlou¹»ka 12–16 mm. Ne¾
zaènete s montá¾í panelù, zkontrolujte pøívody ke
kamnùm a výztuhy lavic.
E.
Odvìtrávací prostor cca 3 mm mezi stìnou a strop
ním panelem.
F.
Vý¹ka sauny bývá obvykle zhruba 2100–2300 mm.
Minimální vý¹ka závisí na kamnech (viz tab. 2). Prostor mezi horní lavicí a stropem by nemìl být vìt¹í
ne¾ 1200 mm.
Podlaha by mìla být z keramických dla¾dic vyspá-
G.
rovaných øídkou cementovou maltou. U¹lechtilej¹í
materiály by se mohly zneèistit anebo po¹kodit
úlomky ze saunových kamenù a neèistotami
obsa¾enými v saunové vodì.
UPOZORNÌNÍ! Izolaci protipo¾ární pøepá¾ky konzultujte s bezpeènostním technikem. Odtah od kamen
nesmí být zaizolovaný!
UPOZORNÌNÍ! Lehká ochranná izolace pøímo na
stìnì nebo na stropì mù¾e být z hlediska zahoøení
nebezpeèná.
-
2.1.1. Ciemnienie ¶cian sauny
Jest zjawiskiem naturalnym, ¿e drewniane powierzchnie sauny z czasem ciemniej±. Zjawisko to przyspie
szaj±:
¶wiat³o s³oneczne
•
•
ciep³o z pieca
preparaty ochronne (maj± one nisk± odporno¶æ na
•
wysokie temperatury)
zanieczyszczenia odrywaj±ce siê od kamieni
•
i unosz±ce w powietrzu.
8
2.1.1. Èernání saunových stìn
Povrch døevìných stìn v saunì obvykle èasem zèernává.
-
Tento proces se mù¾e urychlit:
sluneèním svìtlem
•
teplem z kamen
•
ochrannými prostøedky nanesenými na stìnu (tyto
•
prostøedky nebývají odolné proti vy¹¹ím teplotám)
jemnými prachovými zrny ve vzduchu, které se
•
oddrolují ze saunových kamenù.
Page 9
PL
D
B
min.
500 mm
min.
500 mm
min. 1000 mm
360°
180°
CS
2.2. Wentylacja kabiny sauny
Wymiana powietrza powinna zachodziæ 6 razy na
godzinê. Rys. 5 ilustruje ró¿ne sposoby wentylowania
kabiny sauny.
Rys. 5.
Obrázek 5.
Lokalizacja wlotu powietrza. Wlot powietrza,
A.
w przypadku zainstalowania mechanicznej
wentylacji wylotowej, powinien znajdowaæ siê nad
piecem. Wlot powietrza instalacji grawitacyjnych
ma znajdowaæ siê poni¿ej pieca lub obok niego.
¦rednica nawiewu musi wynosiæ 50–100 mm.
Nie umieszczaæ wlotu powietrza tak, by strumieñ
powietrza ch³odzi³ czujnik temperatury (zob.
wskazówki dot. czujnika temperatury w opisie
instalacji jednostki steruj±cej)!
Wylot powietrza. Powinien znajdowaæ siê blisko
B.
pod³ogi, mo¿liwie jak najdalej od pieca. ¦rednica
wylotu powinna byæ dwukrotnie wiêksza od
¶rednicy wlotu powietrza.
Dodatk. went. susz±ca (zamkniêta podczas grzania
C.
i k±pieli). Mo¿na te¿ suszyæ saunê przez pozostawie
nie otwartych drzwi po zakoñczeniu k±pieli.
D.
Gdy wylot powietrza znajduje siê w ³azience,
szczelina pod drzwiami sauny musi wynosiæ
>100 mm. Stosowanie uk³adu mechanicznego jest
obowi±zkowe.
BC-E:
-
2.2. Vìtrání sauny
Vzduch v saunì by se mìl vymìnit ¹estkrát za hodinu.
Rùzné zpùsoby vìtrání jsou znázornìné na obr. 5.
Umístìní pøívodu vzduchu. Má-li sauna mechanic-
A.
ký odtah vzduchu, umístìte pøívod vzduchu nad
kamna. Vìtrá-li se jen prùvanem, pøívod umístìte
vedle kamen nebo pod nì. Vìtrací potrubí musí mít
prùmìr alespoò 50–100 mm.
nesmí být umístìný tak, aby pøivádìný vzduch
ochlazoval teplotní èidlo (viz pokyny pro montá¾
teplotního èidla v návodu k instalaci øídicí jednotky)!
Odtah vzduchu. Výstupní vìtrák umístìte tìsnì
B.
nad podlahu co nejdále od kamen. Prùmìr
odvìtrávacího potrubí musí být dvojnásobkem
prùmìru pøívodního potrubí.
Volitelný vysou¹ecí vìtrák (bìhem vytápìní a sau-
C.
nování je uzavøený). Saunu lze vysou¹et i tak, ¾e po
saunování necháme otevøené dveøe od sauny.
Je-li odtah vzduchu ve spr¹e, mezera pode dveømi
D.
sauny musí být nejménì 100 mm. Odtah musí být
vybavený mechanickým vìtrákem.
BC-E: Pøívod vzduchu
2.3. Moc pieca
Je¶li ¶ciany i sufit pokryte s± p³ytami, a za p³ytami znajduje siê odpowiednia izolacja, moc wyj¶ciowa pieca
jest okre¶lana w zale¿no¶ci od kubatury sauny. Przy
¶cianach nieizolowanych (ceg³a, bloki szklane, szk³o,
beton, p³ytki itp) moc ta musi byæ wiêksza. Do kubatury sauny dodaæ 1,2 m
izolowanej ¶ciany. Np. kabina o kub. 10 m
ze szk³a wymaga pieca o mocy potrzebnej dla kabiny
o kub. ok. 12 m
3
na ka¿dy metr kwadratowy nie-
3
. Je¶li kabina ma ¶ciany z bali, nale¿y
3
z drzwiami
pomno¿yæ jej kubaturê przez 1,5. Wybraæ prawid³ow±
moc pieca z tabeli 2.
2.4. Higiena kabiny
Rêczniki u³o¿one na ³awach zabezpieczaj± je przed potem sp³ywaj±cym podczas k±pieli.
£awy, ¶ciany i pod³ogê sauny nale¿y starannie
oczyszczaæ przynajmniej raz na sze¶æ miesiêcy. Czy¶ciæ
ostr± szczotk± i ¶rodkiem do saun.
Kurz i brud z pieca usuwaæ wilgotn± ¶cierk±. Kamieñ
usuwaæ 10 % roztworem kwasu cytrynowego, po czym
sp³ukaæ.
2.3. Výkon topného tìlesa
Pokud jsou stìny a strop sauny oblo¾eny panely, a tepelná izolace zabraòující úniku tepla do stìn je dostateèná,
stanovuje se potøebný výkon topného tìlesa podle
vnitøního objemu místnosti sauny. Jsou-li stìny nezaizolované (cihly, sklenìný blok, sklenìná tabule, beton, tvárnice apod.), zvy¹ují se nároky na topný výkon. Na ka¾dý
ètvereèní metr nezaizolované stìny je nutno pøipoèíst
1,2 m3 prostoru v saunì. Má-li sauna napøíklad s prostorem 10 m3 sklenìné dveøe, po¾adavek na výstup topného
vzduchu odpovídá prostoru 12 m3. Jsou-li stìny sauny z
kulatiny, objem sauny je nutno vynásobit koeficientem
1,5. Výstupní výkon kamen je uvedený v tabulce 2.
2.4. Hygiena v saunì
Aby se lavice nezneèi¹»ovaly potem, osoby v saunì by
mìly sedìt na ruèníku.
Nejménì jednou za ¹est mìsícù by se mìly lavice,
stìny a podlaha v saunì dùkladnì vydrhnout kartáèem
a dezinfekèním prostøedkem.
Prach a ¹pínu z kamen vytírejte mokrým hadrem. ©pína,
která ulpí v kamnech, vymyjte 10 % roztokem kyseliny
citronové a povrch pak opláchnìte.
9
Page 10
PL
CS
3. INSTRUKCJA INSTALACJI
3.1. Czynno¶ci wstêpne
Przed zainstalowaniem pieca nale¿y zapoznaæ siê z
instrukcj± monta¿u oraz sprawdziæ, czy:
Typ i moc pieca s± prawid³owo dobrane do
•
wielko¶ci pomieszczenia sauny (nale¿y kierowaæ
siê warto¶ciami kubatur pomieszczeñ podanymi w
Tabeli 2).
Parametry zasilania s± takie, jakich wymaga piec.
•
Usytuowanie pieca spe³nia minimalne wymagania
•
dotycz±ce zachowania bezpiecznych odleg³o¶ci
podanych na rysunku w tabeli 2 i na rys. 6.
Spe³nienie powy¿szych wymagañ instalacyjnych
jest absolutnie konieczne, gdy¿ odstêpstwa w tym
wzglêdzie mog± stworzyæ powa¿ne zagro¿enie
3.1. Pøed montá¾í
Pøed montá¾í topného tìlesa si prostudujte návod a
zkontrolujte následující body:
Odpovídá výkon topného tìlesa velikosti sauny?
•
Dodr¾ujte údaje o objemech uvedené v tabulce 2.
Je dostupný zdroj napájení vhodný pro dané topné
•
tìleso?
Minimální bezpeèné vzdálenosti pro montá¾
•
topidla jsou uvedeny na obr. 6 a v tabulce 2.
Je bezpodmíneènì nutné, aby instalace byla
provedena v souladu s tìmito hodnotami. Jakákoli
nedbalost mù¾e mít za následek nebezpeèí vzniku
po¾áru. V potírnì mù¾e být nainstalováno pouze jediné
topidlo.
3. POKYNY K MONTÁ®I
po¿arowe. W jednym pomieszczeniu sauny mo¿na
zainstalowaæ tylko jeden piec.
Piec
Topné tìleso
Model i wymiary
Model a rozmìry
Szeroko¶æ/©íøka
• BC 480 mm
• BC-E 450 mm
G³êboko¶æ/Hloubka
310 mm
Wysoko¶æ/Vý¹ka 540 mm
Ciê¿ar/Hmotnost 11 kg
Kamienie/Mno¾ství
topných kamenù
max. 25 kg kW
BC45/BC45E 4,5 3 6 1900 5 x 1,5 3 x 10 3 x 2,5 1 x 20 4 x 0,25
BC60/BC60E 6,0 5 8 1900 5 x 1,5 3 x 10 3 x 2,5 1 x 35 4 x 0,25
BC80/BC80E 8,0 7 12 1900 5 x 2,5 3 x 16 3 x 6 1 x 35 4 x 0,25
BC90E 9,0 8 14 1900 5 x 2,5 3 x 16 3 x 10 1 x 50 4 x 0,25
Moc
Výkon
Pomieszczenie sauny
Místnost sauny
Pojemno¶æ
Objem
2.3.
min.
3
m
max.
3
m
Wysoko¶æ
Vý¹ka
min.
mm
Pod³±czenie elektryczne
Zapojení vodièù
400 V 3N~ 230 V 1N~
Przewód zasilaj±cy
Napájecí kabel
Patrz rys. 8. Dane dotycz± tylko przewodu ³±cz±cego!
Viz obr. 8. Hodnoty platí pouze pro pøívodní kabel.
2
mm
Zabezpieczenia
Pojistka
A mm
Przewód zasilaj±cy
Napájecí kabel
2
Do czujnika
Zabezpieczenia
Pojistka
A mm
(BC-E)
K termostatu
(BC-E)
Tabela 2. Szczegó³y instalacji pieców
Tabulka 2. Podrobnosti montáåe topného tìlesa
2
Rys. 6. Minimalne odleg³o¶ci instalacyjne (wymiary w milimetrach)
Obrázek 6. Bezpeèné vzdálenosti pro topné tìleso (v¹echny rozmìry jsou uvedené v milimetrech)
10
Page 11
PL
CS
3.2. Mocowanie pieca na ¶cianie
Patrz rys. 7.
Przymocowaæ wspornik do ¶ciany przykrêcaj±c go
1.
wkrêtami dostarczonymi razem ze wspornikiem.
UWAGA! W miejscu, gdzie zawieszony bêdzie piec,
pod p³yt± ¶cienn± powinny znajdowaæ siê wzmocnienia, np. deska lub deski – tak, ¿eby wkrêty mo¿na
by³o wkrêciæ w lite drewno, wytrzymalsze ni¿ sama
p³yta ¶cienna. Je¶li pod p³ytami nie ma wzmocnieñ,
deski mo¿na przymocowaæ z wierzchu.
Prawy lub lewy monta¿ pieca mo¿na zmieniæ,
2.
instaluj±c go odpowiednio do uchwytów ¶ciennych.
Upewnij siê czy ko³nierz zosta³ w³a¶ciwie zamocowany.
Powiesiæ piec na wsporniku zahaczaj±c doln±
3.
krawêd¼ obudowy o haczyki znajduj±ce siê w dolnej
czê¶ci wspornika i dociskaj±c do wspornika górn±
czê¶æ pieca. Przykrêciæ wkrêt mocuj±cy krawêd¼ pieca do wspornika.
3.2. Pøipevnìní topného tìlesa na stìnu
Viz obr. 7.
Pøipevnìte na stìnu dr¾ák topného tìlesa pomocí
1.
pøilo¾ených ¹roubù. POZNÁMKA! Za oblo¾ením
stìny v místì montá¾e topného tìlesa musí být
nosná deska, aby se ¹rouby dr¾áku ¹roubovaly
do silnìj¹ího podkladu, ne¾ je samotné oblo¾ení.
Pokud za oblo¾ením stìny nosná deska není, lze ji
pøipevnit i na oblo¾ení.
U topného tìlesa namontovaného na stìnì si
2.
mù¾eme zvolit, zda bude ovládání na pravé nebo
na levé stranì. Pøesvìdète se, zda je úchyt øádnì
pøipevnìný.
Ulo¾te topné tìleso na dr¾ák na stìnì tak, aby
3.
nosné tyèe zapadly do otvorù v dolní èásti topného
tìlesa. Upevnìte horní èást topného tìlesa k
dr¾áku pomocí upínací svorky.
Rys. 7. Mocowanie pieca na ¶cianie (wymiary w milimetrach)
Obrázek 7. Pøipevnìní topidla na stìnì (v¹echny rozmìry jsou uvedené v milimetrech)
11
Page 12
PL
max. 500
CS
3.3. Pod³±czenie elektryczne
Piec nale¿y pod³±czyæ do instalacji elektrycznej zgodnie z obowi±zuj±cymi przepisami. Pod³±czenie mo¿e
wykonaæ tylko wykwalifikowany elektryk.
Piec jest pó³stale pod³±czony do puszki
•
przy³±czeniowej (rysunek 8: A) instalowanej na
¶cianie sauny. Puszka przy³±czeniowa musi byæ
bryzgoszczelna i zainstalowana nie wy¿ej ni¿
500 mm nad pod³og±.
•
Nale¿y u¿yæ kabla przy³±czeniowego (rysunek 8: B)
w izolacji gumowej, typu H07RN-F lub
odpowiednika. UWAGA! Ze wzglêdu na zjawisko
krucho¶ci termicznej do pod³±czania pieca nie
wolno stosowaæ kabla w izolacji z PCW.
Je¶li kabel przy³±czeniowy i kable instalacyjne
•
maj± biec wy¿ej ni¿ 1000 mm nad pod³og± sauny
lub wewn±trz jej ¶cian, nale¿y zastosowaæ kable
zdolne pod obci±¿eniem wytrzymaæ temperaturê
minimum 170 °C (np. kable typu SSJ). Urz±dzenia
elektryczne instalowane wy¿ej ni¿ 1000 mm nad
pod³og± sauny musz± byæ atestowane do pracy
w temperaturze otoczenia +125 °C (oznaczenie
T125).
Oprócz z³±czy zasilania, piec BC jest wyposa¿ony w
•
z³±cze dodatkowe (P), które umo¿liwia regulacjê
ogrzewania elektrycznego (rys. 10). Piec pobiera
energiê, kiedy jest w³±czony. Kabel steruj±cy
ogrzewaniem elektrycznym jest doprowadzany
bezpo¶rednio do skrzynki przy³±czy i st±d do listwy
zaciskowej pieca wzd³u¿ kabla gumowego tej
samej grubo¶ci, co kabel przy³±czeniowy.
Podczas zamykania skrzynki przy³±czowej nale¿y
•
sprawdziæ, czy jej górna krawêd¼ znajduje siê
we w³a¶ciwym po³o¿eniu. Je¶li górna krawêd¼
jest umieszczona niew³a¶ciwie, do skrzynki mo¿e
przedostawaæ siê woda. Patrz rys. 8.
3.3. Zapojení vodièù
Topné tìleso smí k rozvodné síti pøipojit pouze
oprávnìný, zpùsobilý elektrotechnik v souladu s
platnými naøízeními.
Topné tìleso se pøipojuje polotuhým kabelem
•
k rozvodné krabici na stìnì sauny (obr. 8: A).
Rozvodná krabice musí být odolná proti potøísnìní
a její maximální vý¹ka nad podlahou nesmí
pøekroèit 500 mm.
Napájecí kabel (obr. 8: B) musí být pryåí krytý typ
•
H07RN-F nebo jemu odpovídající. POZNÁMKA!
Vzhledem ke køehnutí v dùsledku vysokých teplot
se nesmí pou¾ívat kabely izolované PVC.
Pokud jsou napájecí kabely a vodièe vý¹e ne¾
•
100 mm nad úrovní podlahy sauny, umístìné
v saunì nebo ve stìnách, musejí být v provozu
odolné proti teplotám 170 °C (napø. SSJ). Ve¹kerá
elektrická zaøízení montovaná vý¹e ne¾ 1000 mm
nad úrovní podlahy sauny musí být schválená pro
pou¾ití pøi teplotì 125 °C (oznaèení T125).
Kromì napájecího konektoru je øídicí jednotka
•
vybavená dal¹ím konektorem (P), který slou¾í k
ovládání topidla, viz obr. 10. Ovládací kabel je
veden pøímo do pøipojovací krabice topidla a
odtud do koncového bloku topidla gumovým
kabelem stejné tlou¹»ky, jako má pøipojovací
kabel.
Kdy¾ zavíráte kryt rozvodné skøínì, zkontrolujte,
•
zda øádnì doléhá jeho horní okraj. Pokud by tam
zùstala ¹kvírka, do rozvodné skøínì by se mohla
dostat voda. Viz obr. 8.
Rys. 8. Zamykanie pokrywy skrzynki przy³±czowej (wymiary w milimetrach)
Obrázek 8. Zavírání krytu rozvodné skøínì (v¹echny rozmìry jsou uvedené v milimetrech)
3.3.1. Rezystancja izolacji pieca elektrycznego
Podczas koñcowego sprawdzenia instalacji elektrycznej pomiar odporno¶ci izolacji na przebicie mo¿e
wykazaæ „up³ywno¶æ” izolacji pieca. Zjawisko to jest
spowodowane absorpcj± wilgoci z powietrza przez
materia³ izolacji pieców (podczas przechowywania
i transportu). Po kilkakrotnym uruchomieniu pieca
wilgoæ odparuje z materia³u izolacji rezystorów i rezystancja izolacji wróci do normy.
3.3.1. Odpor izolace elektrického topného tìlesa
Pøi závìreèné kontrole elektroinstalací mù¾e dojít ke
zji¹tìní „úniku“ pøi mìøení odporu izolace topného
tìlesa. Dùvodem je absorpce vlhkosti ze vzduchu
izolaèním materiálem topného tìlesa (skladování,
pøeprava). Po nìkolikerém pou¾ití topného tìlesa se
vlhkost z odporù vypaøí.
Nezapojujte vodiè napájení pro topidlo pøes
proudový chrániè!
Nie nale¿y pod³±czaæ zasilania pieca poprzez
od³±cznik reaguj±cy na pr±d zwarciowy!
12
A. Skrzynka przy³±czeniowa
B. Kabel przy³±czeniowy
A. Rozboèovaè
B. Napájecí kabel
Page 13
PL
CS
3.4. Instalowanie modu³u steruj±cego i
czujników (BC-E)
Do modu³u steruj±cego do³±czona jest osobna instrukcja dok³adnie opisuj±ca sposób monta¿u na ¶cianie.
Czujnik temperatury nale¿y zainstalowaæ na ¶cianie
w pomieszczeniu sauny, nad pieciem. Czujnik powinien byæ usytuowany w osi symetrii pieca, w odleg³o¶ci
100 mm od sufitu sauny. Patrz rys. 6.
Nie umieszczaæ wlotu powietrza tak, by strumieñ
powietrza ch³odzi³ czujnik temperatury. Patrz rys. 5.
3.5. Resetowanie wy³±cznika termicznego
Je¶li temperatura w kabinie sauny niebezpiecznie
wzrasta, bezpiecznik termiczny odcina zasilanie pieca.
Bezpiecznik termiczny mo¿e zostaæ zresetowany, kiedy piec ostygnie.
BC
Przycisk reset jest umieszczony wewn±trz skrzynki
przy³±czowej (rys. 9).
zresetowaæ tylko wykwalifikowany elektrykinstalator.
Przed naci¶niêciem tego przycisku trzeba znale¼æ
przyczynê usterki.
Czy kamienie nie rozkruszy³y siê ani nie zbi³y?
•
Czy piec nie by³ w³±czony przez d³u¿szy czas, a
•
sauna w tym czasie nie by³a u¿ywana?
Czy czujnik termostatu jest na miejscu i nie jest
•
uszkodzony?
Czy piec nie zosta³ uderzony lub nie uleg³
•
wstrz±sowi?
BC-E
Szczegó³owe instrukcje znajduj± siê w instrukcji
instalacji sterownika.
Bezpiecznik termiczny mo¿e
3.4. Montá¾ øídící jednotky a èidel (BC-E)
Souèástí dodávky øídící jednotky jsou podrobné pokyny
k její montá¾i na stìnu. Teplotní èidlo musí být umístìné
na stìnì potírny ve støedové ose topidla 100 mm pod
stropem. Obr. 6.
Pøívod vzduchu nesmí být umístìný tak, aby
pøivádìný vzduch ochlazoval teplotní èidlo. Obr. 5.
3.5. Resetování ochrany proti pøehøátí
Pokud teplota v saunì nebezpeènì stoupne, ochrana
proti pøehøátí trvale odpojí pøívod elektøiny ke kamnùm.
Ochranu lze resetovat, a¾ kamna vychladnou.
BC
Resetovací tlaèítko je umístìno v rozvodné skøíni
kamen (obr. 9). Ochranu pøehøátí mù¾e resetovat pouze
kvalifikovaný elektroinstalatér.
Ne¾ budete ochranu resetovat, je nutné nalézt pøíèinu,
proè sepnula.
Nejsou kameny rozdrolené nebo natìsnané pøíli¹
•
na sebe?
Nezapínali jste kamna po dlouhé dobì, kdy jste je
•
nepou¾ívali?
Není odstranìné èidlo termostatu, nebo není
•
vadné?
Neutrpìlo topidlo nìjaký náraz nebo otøes?
•
BC-E
Viz návod k instalaci øídicí jednotky.
Rys. 9. Przycisk resetowania wy³±cznika termicznego
Obrázek 9. Resetovací tlaèítko ochrany pøehøátí
13
Page 14
PL
CS

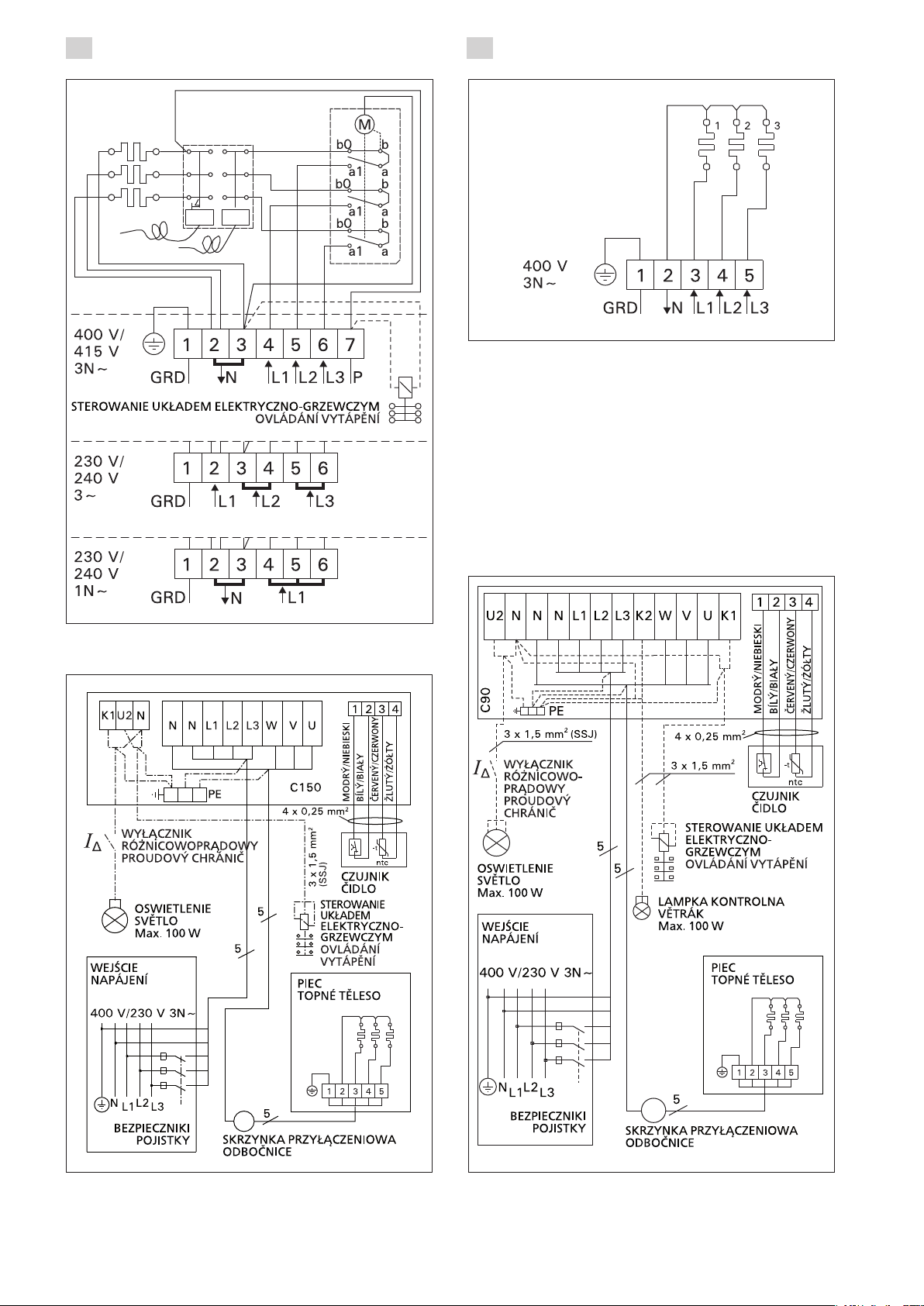

Rys. 11. Schemat elektryczny (BC-E)
Obrázek 11. Zapojení topného tìlesa BC-E
Rys. 10. Schemat elektryczny (BC)
Obrázek 10. Zapojení topného tìlesa BC
Rys. 12a. Schemat elektryczny pieca typu BC-E i
modu³u steruj±cego C150
Obrázek 12a. Pøipojení øídicí jednotky C150 a topidla
BC-E k tøífázovému napájení
14
Rys. 12b. Schemat elektryczny pieca typu BC-E i
modu³u steruj±cego C90
Obrázek 12b. Pøipojení øídicí jednotky C90 a topidla BC-E
k tøífázovému napájení
Page 15
4. CZʦCI ZAMIENNE 4. NÁHRADNÍ DÍLY
Loading...
