HARVIA
M1, M3, 20 Pro, 20 ES Pro/S,
20 Boiler, 26 Pro, 36, 50
Puulämmitteisen kiukaan asennus- ja käyttöohje
Monterings- och bruksanvisning för vedeldad bastuugn
16062010
M1 M3 20 Pro 20 ES Pro/S
26 Pro 36 5020 Boiler
Page 2
Parhaat onnittelut hyvästä kiuasvalinnastanne!
Harvia-kiuas toimii parhaiten ja palvelee teitä pitkään,
kun sitä käytetään ja huolletaan tässä ohjeessa
esitetyllä tavalla.
Våra bästa gratulationer till ett gott val av bastuugn!
Harvia-ugnen fungerar bäst och betjänar Er länge när
den används och underhålls på det sätt som beskrivs
i denna anvisning.
Lue ohje ennen kuin asennat tai käytät kiuasta.
Säilytä ohje myöhempää tarvetta varten.
SISÄLLYSLUETTELO
1. YLEISTÄ .....................................................................
1.1. Tekniset tiedot .....................................................3
1.2. Kiukaan osat........................................................4
2. KÄYTTÖOHJE .............................................................5
2.1. Varoituksia .......................................................... 5
2.2. Käyttöönotto .......................................................5
2.3. Polttoaine ............................................................6
2.4. Kiuaskivet ........................................................... 6
2.5. Kiukaan lämmittäminen .........................................7
2.6. Löylyvesi .............................................................7
2.7. Ylläpito ja huolto ..................................................8
2.8. Vianetsintä .......................................................... 8
3. SAUNAHUONE ............................................................9
3.1. Kiukaan lämmittämisen vaikutus saunahuoneeseen ... 9
3.2. Saunahuoneen ilmanvaihto ....................................9
3.3. Saunahuoneen hygienia.........................................9
3
Läs anvisningen innan du installerar eller använder
ugnen. Spara anvisningen för senare behov.
INNEHÅLL
1. ALLMÄNT ................................................................... 3
1.1. Tekniska data ......................................................3
1.2. Ugnens delar .......................................................4
2. BRUKSANVISNING .......................................................5
2.1. Varningar ............................................................5
2.2. Ibruktagande .......................................................5
2.3. Bränsle ...............................................................6
2.4. Bastustenarna ......................................................6
2.5. Ugnens uppvärmning ............................................7
2.6. Bastuvatten ......................................................... 7
2.7. Underhåll ............................................................8
2.8. Felsökning ........................................................... 8
3. BASTU ........................................................................9
3.1. Effekten av ugnens uppvärmning på bastun ............. 9
3.2. Bastuns ventilation ...............................................9
3.3. Bastuhygien ........................................................9
4. ASENNUSOHJE ......................................................... 10
4.1. Ennen asentamista ............................................. 10
4.1.1. Lattian suojaaminen ................................... 10
4.1.2. Suojaetäisyydet ......................................... 11
4.1.3. Kevytsuojaus ............................................. 12
4.1.4. Harvian tulisijan suojaseinä ja -alusta ............ 12
4.2. Kiukaan asentaminen .......................................... 13
4.2.1. Kiukaan säätöjalat ...................................... 13
4.2.2. Kiukaan liittäminen muurattuun savuhormiin ..13
4.2.3. Kiukaan liittäminen Harvia-teräspiippuun .......15
4.3. Luukun kätisyyden vaihtaminen ............................15
4.4. Lisätarvikkeet ....................................................16
4. MONTERINGSANVISNING ...........................................10
4.1. Före montering ..................................................10
4.1.1. Skydd av golvet ......................................... 10
4.1.2. Säkerhetsavstånd ......................................11
4.1.3. Lätt skydd .................................................12
4.1.4. Harvias skyddsvägg och golvskyddsplåt för
eldstad ............................................................... 12
4.2. Montering av ugnen ............................................13
4.2.1. Ugnens ställbara ben .................................. 13
4.2.2. Ugnens anslutning till en murad rökkanal .......13
4.2.3. Ugnens anslutning till Harvia stålskorsten ...... 15
4.3. Byte av luckans öppningsriktning ......................... 15
4.4. Tilläggsutrustning ............................................... 16
Page 3
FI SV
1. YLEISTÄ
1.1. Tekniset tiedot
Nimellisteho
Nominell effekt
Saunan tilavuus
Bastuns volym
Savuhormilta vaadittava
lämpötilaluokka
Temperaturklass som
krävs av rökkanalen
Liitäntäaukon halkaisija
Anslutningsöppningens
diameter
Kivimäärä (max.)
Mängd stenar (max.)
Kivikoko
Stenstorlek
Paino
Vikt
Leveys
Bredd
Syvyys
Djup
Korkeus
Höjd
+ säätöjalat
+ ställbara ben
Tulikannen paksuus
Tjocklek av eldstadens
lock
Polttopuun
enimmäispituus
Vedens maximala längd
Vesisäiliön tilavuus
Vattenbehållarens volym
1. ALLMÄNT
1.1. Tekniska data
M1/M3 20 Pro 20 ES Pro/S 20 Boiler 26 Pro 36 50
13 kW 18 kW 18 kW 18 kW 22 kW 30 kW 40 kW
4,5–13 m³ 8–20 m³ 8–20 m³ 8–20 m³ 10–26 m³ 14–36 m³ 20–50 m³
T600 T600 T600 T600 T600 T600 T600
115 mm 115 mm 115 mm 115 mm 115 mm 115 mm 140 mm
30 kg 40 kg 40 kg 40 kg 50 kg 60 kg 120 kg
Ø10–15 cm Ø10–15 cm Ø10–15 cm Ø10–15 cm Ø10–15 cm Ø10–15 cm Ø10–15 cm
45 kg 60 kg 75 kg 65 kg 65 kg 70 kg 160 kg
390 mm 430 mm 430 mm 430 mm 430 mm 510 mm 510 mm
430 mm 510 mm 650 mm 510 mm 510 mm 510 mm 720 mm
710 mm–760 mm
0–30 mm
5 mm 10 mm 10 mm 10 mm 6 mm 6 mm 10 mm
35 cm 39 cm 39 cm 39 cm 39 cm 39 cm 61 cm
– – 20 l – – – –
760 mm
0–30 mm
760 mm
0–30 mm
810 mm
0–30 mm
810 mm
0–30 mm
1050 mm
–
Valitse kiuasmalli huolellisesti. Alitehoista kiuasta
joudutaan lämmittämään kauemmin ja kovemmin,
mikä lyhentää kiukaan käyttöikää.
Huomioi, että eristämättömät seinä- ja kattopinnat
(esim. tiili, lasi, kaakeli, betoni) lisäävät kiuastehon
tarvetta. Jokaista tällaista seinä- ja kattopintaneliötä kohti on laskettava 1,2 m
3
lisää tilavuuteen. Jos
saunan seinät ovat massiivista hirttä, tulee tilavuus
kertoa luvulla 1,5. Esimerkkejä:
•
3
10 m
saunahuone, jossa on yksi 2 m leveä ja
2 m korkea tiiliseinä vastaa noin 15 m
3
sauna-
huonetta.
10 m3 saunahuone, jossa on lasiovi vastaa noin
•
12 m3 saunahuonetta.
3
10 m
•
saunahuone, jonka seinät ovat massiivis-
ta hirttä vastaa noin 15 m3 saunahuonetta.
Apua kiukaan valinnassa saat tarvittaessa jälleenmyyjältä, tehtaan edustajalta tai internet-sivuiltamme (www.harvia.fi).
Var noggrann när du väljer ugnsmodell. En bastuugn
med för låg effekt måste värmas upp längre och hårdare, vilket förkortar ugnens livslängd.
Observera att oisolerade vägg- och takytor (t.ex.
tegel, glas, kakel, betong) ökar ugnens effektbehov.
För varje kvadratmeter av en sådan vägg- eller takyta
måste 1,2 m
3
extra volym läggas till i beräkningarna.
Om innerväggen i basturummet består av oisolerat
timmer måste volymen multipliceras med 1,5. Exempel:
•
•
•
3
stor bastu med en 2 m bred och 2 m hög
10 m
tegelvägg motsvarar en bastu på cirka 15 m
3
stor bastu med en glasdörr motsvarar en
10 m
bastu på cirka 12 m
3
stor bastu med innerväggen av oisolerat
10 m
timmer motsvarar en bastu på cirka 15 m
3
.
3
.
3
.
Vid behov får du hjälp med att välja ugn av återförsäljaren, fabriksrepresentanten eller på våra webbsidor (www.harviasauna.com).
3
Page 4
FI
A
C
D
E
B
SV
1.2. Kiukaan osat
Yläliitäntäaukko
A.
Takaliitäntäaukko
B.
Nuohousaukko
C.
Tulitilan luukku
D.
Tuhkalaatikko
E.
1.2. Ugnens delar
Övre anslutningsöppning
A.
Bakre anslutningsöppning
B.
Sotningsöppning
C.
Eldstadens lucka
D.
Asklåda
E.
Kuva 1. Kiukaan osat
Bild 1. Ugnens delar
4
Page 5
FI SV
2. KÄYTTÖOHJE
Lue käyttöohje huolellisesti ennen kuin käytät
kiuasta.
2.1. Varoituksia
Pitkäaikainen oleskelu kuumassa saunassa
•
nostaa kehon lämpötilaa, mikä saattaa olla
vaarallista.
Varo kuumaa kiuasta. Kiukaan kivet ja metalli-
•
osat kuumenevat ihoa polttaviksi.
Älä heitä löylyä silloin, kun joku on kiukaan
•
läheisyydessä, koska kuuma vesihöyry voi aiheuttaa palovammoja.
Estä lasten pääsy kiukaan läheisyyteen.
•
Älä jätä lapsia, liikuntarajoitteisia, sairaita tai
•
heikkokuntoisia saunomaan ilman valvontaa.
Selvitä saunomiseen liittyvät terveydelliset
•
rajoitteet lääkärin kanssa.
Keskustele neuvolassa pienten lasten saunotta-
•
misesta.
Liiku saunassa varovasti, koska lauteet ja lattiat
•
saattavat olla liukkaita.
Älä mene kuumaan saunaan huumaavien ainei-
•
den (alkoholi, lääkkeet, huumeet ym.) vaikutuksen alaisena.
Älä nuku lämmitetyssä saunassa.
•
Meri- ja kostea ilmasto saattavat syövyttää
•
kiukaan metallipintoja.
Älä käytä saunaa vaatteiden tai pyykkien kuiva-
•
ushuoneena palovaaran vuoksi.
2. BRUKSANVISNING
Läs bruksanvisningen noggrant innan du använder ugnen.
2.1. Varningar
Långvarigt badande i en het bastu höjer kropps-
•
temperaturen och kan vara farligt.
Se upp för ugnen när den är uppvärmd – bas-
•
tustenarna och ytterhöljet kan orsaka brändskador på huden.
Kasta inte bad när någon är i närheten av
•
ugnen, eftersom den heta ångan kan orsaka
brännskador.
Låt inte barn komma nära ugnen.
•
Barn, rörelsehindrade, sjuka och personer med
•
svag hälsa får inte lämnas ensamma i bastun.
Eventuella begränsningar i samband med bastu-
•
bad bör utredas i samråd med läkare.
Småbarns bastubadande bör diskuteras med
•
mödrarådgivningen.
Rör dig mycket försiktigt i bastun, eftersom
•
bastulave och golv kan vara hala.
Gå inte in i en het bastu om du är påverkad av
•
berusningsmedel (alkohol, mediciner, droger
o.d.).
Sov inte i en uppvärmd bastu.
•
Havsluft och fuktig luft i allmänhet kan orsaka
•
korrosion på ugnens metallytor.
Använd inte bastun som torkrum för tvätt – det
•
medför brandfara!
2.2. Käyttöönotto
Ensilämmitä kiuas ulkona tai hyvin tuuletetussa tilassa. Kiukaan runko on maalattu suojamaalilla, jonka
on tarkoitus palaa pois ensilämmityksen aikana. Tällöin runko savuaa voimakkaasti. Kun savua ei enää
muodostu, on kiuas käyttövalmis.
Jos kiuas ensilämmitetään ulkona, asenna savuputket ( 4.4.) paikoilleen vedon aikaansaamiseksi.
Tällöin hajut poistuvat samalla kertaa myös savuputkista.
Kiukaan ulkovaippa on maalattu kuumuudenkestävällä maalilla, joka saavuttaa lopullisen lujuuden
kiukaan ensimmäisen lämmityksen aikana. Varo
hankaamasta tai pyyhkimästä kiukaan maalipintoja
ennen ensilämmitystä.
Ensilämmitykseksi riittää noin pesällinen puita.
•
Ensilämmitä kiuas ilman kiviä. Lado kivet kiu-
•
kaaseen vasta kun kiuas on jäähtynyt kokonaan
ensilämmityksen jälkeen.
Älä heitä vettä kiukaalle ensilämmityksen aikana. Maalipintoihin voi tulla vaurioita.
2.2. Ibruktagande
Förvärm ugnen utomhus eller i ett bra ventilerat utrymme. Ugnens stomme är behandlad med skyddsfärg, som bränns bort i samband med första uppvärmningen. Vid den första uppvärmningen bildas
det mycket rök. När det inte bildas mera rök är
ugnen färdig att tas ibruk.
Om ugnen förvärms utomhus, installera rökrören
( 4.4.) för att åstadkomma drag. Då avlägsnas också
samtidigt lukterna från rökrören.
Ytterhöljet på ugnen har målats med värmeresistent färg, som uppnår full effekt vid första uppvärmningen. Du skall inte skrubba eller borsta de
målade ytorna innan du använder ugnen för första
gången.
Det räcker med ett parti ved för den första
•
uppvärmningen.
Förvärm ugnen utan stenar. Stapla stenarna i
•
ugnen först när ugnen svalnat helt.
Kasta inte vatten på bastuugnen under första
uppvärmningen. Målade ytorna kan ta skada.
5
Page 6
FI
Ensilämmitä kiuas ulkona tai
hyvin tuuletetussa tilassa.
Förvärm ugnen utomhus eller
i ett bra ventilerat utrymme.
Lado kivet kiukaaseen vasta kun kiuas on jäähtynyt kokonaan.
Stapla stenarna i ugnen först när ugnen svalnat helt.
SV
2.3. Polttoaine
Kiukaan polttoaineeksi sopii parhaiten kuiva puu.
Kuivat pilkkeet helähtävät, kun niitä lyödään toisiaan
vasten. Puun kosteus vaikuttaa merkittävästi sekä
palamisen puhtauteen että kiukaan hyötysuhteeseen. Sytykkeeksi sopii tuohi tai esim. sanomalehtipaperi.
Säilytä polttoaine polttoainevarastossa. Pientä
määrää polttoainetta voi säilyttää myös kiukaan läheisyydessä, kunhan sen lämpötila ei ylitä 80 °C.
Kiukaassa ei saa polttaa:
polttoaineita, joiden lämpöarvo on korkea
•
(esim. lastulevy, muovi, hiili, briketit, pelletit)
maalattua tai kyllästettyä puuta
•
jätteitä (esim. PVC-muovia, tekstiilejä, nahkaa,
•
kumia, kertakäyttövaippoja)
puutarhajätettä (esim. ruohoa, puunlehtiä)
•
2.4. Kiuaskivet
Sopiva kivikoko on halkaisijaltaan 10–15 cm.
•
Käytä vain kiuaskiviksi tarkoitettuja kiviä.
•
Sopivia kivimateriaaleja ovat peridotiitti, oliviinidiabaasi ja oliviini. Luonnosta kerätyt pintakivet
eivät sovellu kiuaskiviksi.
Huuhdo kiuaskivet kivipölystä ennen kiukaa-
•
seen latomista.
Lado suuremmat kivet kivitilan pohjalle ja pie-
•
nemmät kivet päällimmäisiksi.
Lado kivet väljästi, jotta ilma pääsee liikkumaan
•
niiden välistä.
Älä lado kiuaskiviä kiukaan kivitilaa reunusta-
•
vaa säleikköä vasten tai sen päälle.
Älä pujota kiviä säleikön ja rungon väliin!
•
2.3. Bränsle
Torr ved är mest lämplig som bränsle för ugnen.
Torra vedträn ”klingar” när de slås mot varandra.
Vedens fuktighet har en betydande effekt på såväl
förbränningens renhet som ugnens verkningsgrad.
Som tändmaterial passar näver eller t.ex. tidningspapper.
Förvara bränslet i ett bränslelager. Små mängder
bränsle kan också förvaras i närheten av ugnen, om
dess temperatur inte överskrider 80 °C.
I ugnen får man inte bränna:
bränslen med högt värmevärde (t.ex. spånski-
•
va, plast, kol, briketter, pellets)
målat eller impregnerat trä
•
avfall (t.ex. PVC-plast, textiler, läder, gummi,
•
engångsblöjor)
trädgårdsavfall (t.ex. gräs, löv)
•
2.4. Bastustenarna
Stenarna bör ha en diameter på 10–15 cm.
•
Endast stenar som är avsedda för bastu skall
•
användas. Peridotit, olivindiabas and olivin är
lämpliga stentyper. Stenar som samlats in i naturen från marken passar inte som bastustenar.
Skölj av damm från bastustenarna innan de
•
staplas i ugnen.
Stapla större stenar i stenmagasinets botten
•
och mindre stenar överst.
Stapla stenarna glest så att luft kan cirkulera
•
mellan dem.
Stapla inte bastustenar mot eller ovanpå spjäl-
•
verket omkring ugnens stenmagasin.
Lägg inte stenar mellan spjälverket och stom-
•
men!

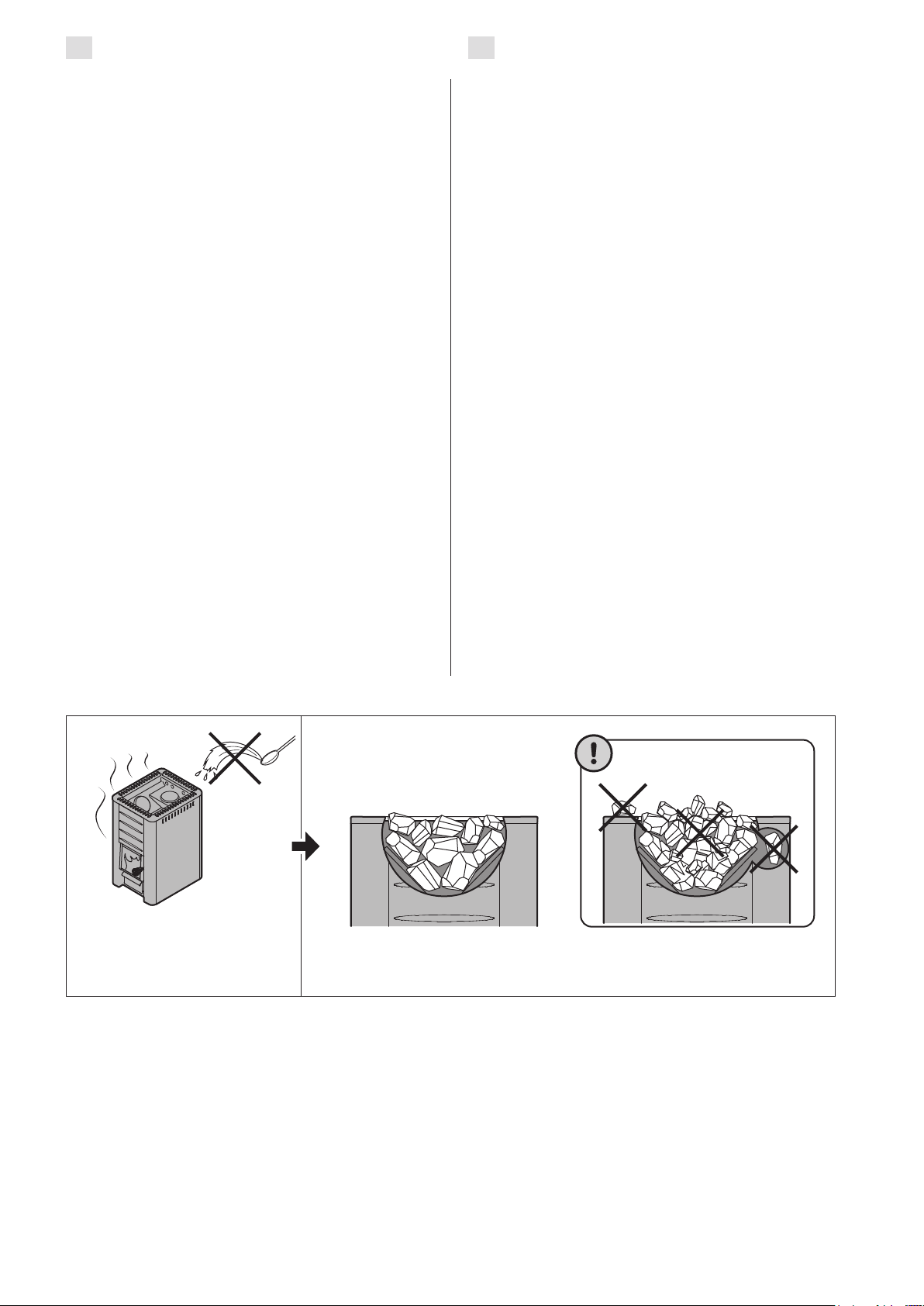

Kuva 2. Käyttöönotto ja kivien latominen
Bild 2. Ibruktagande och stapling av bastustenar
6
Page 7
FI SV
2.5. Kiukaan lämmittäminen
Tarkista ennen kiukaan lämmittämistä, ettei
saunassa tai kiukaan suojaetäisyyksien sisällä
ole sinne kuulumattomia esineitä.
Tyhjennä tuhkalaatikko.
1.
Lado polttopuut tulitilaan väljästi, jotta pala-
2.
misilma pääsee niiden väliin. Aseta suuremmat
puut pohjalle ja pienemmät päälle. Käytä halkaisijaltaan noin 8–12 cm puita. Täytä puilla noin
2/3 tulitilasta.
Aseta sytykkeet polttopuiden päälle. Päältä
3.
sytyttäminen aiheuttaa vähiten päästöjä.
Sytytä sytykkeet ja sulje luukku. Vetoa sääde-
4.
tään tuhkalaatikkoa raottamalla.
- Kiukaan lämmityksen alkuvaiheessa kannattaa
pitää tuhkalaatikkoa hiukan raollaan, jotta tuli
palaa hyvällä vedolla.
- Liiallinen veto saa kiukaan rungon kuumenemaan kauttaaltaan punahehkuiseksi, minkä
seurauksena kiukaan käyttöikä lyhenee merkittävästi.
- Saunomisen aikana ja saunahuoneen ollessa jo lämmin tuhkalaatikko voidaan sulkea tai
ainakin pienentää rakoa palamisen ja puunkulutuksen hillitsemiseksi.
Lado tarvittaessa lisää puita tulitilaan, kun
5.
hiillos alkaa hiipua. Käytä halkaisijaltaan noin
12–15 cm puita. Saunomislämpötilan ylläpitoon
riittää pari halkoa kerrallaan.
2.5. Ugnens uppvärmning
Innan ugnen värms upp, kontrollera att inga
föremål som inte hör hemma där finns i bastun
eller innanför ugnens säkerhetsavstånd.
Töm asklådan.
1.
Stapla veden glest i eldstaden så att förbrän-
2.
ningsluften kan cirkulera. Placera större vedträn
i botten och mindre ovanpå. Använd ved med
en diameter på cirka 8–12 cm. Fyll på med ved
ca 2/3 delar av eldstaden.
Placera tändmaterial ovanpå veden. Tändning
3.
ovanifrån orsakar minst utsläpp.
Tänd tändmaterialet och stäng luckan. Dra-
4.
get kan justeras genom att öppna eller stänga
asklådan.
- Vid uppvärmning av ugnen är det lämpligt att
först låta asklådan vara något öppen. Detta
säkerställer att det börjar brinna som det skall.
- För starkt drag gör att bastuugnens hela
stomme blir rödglödgad, vilket förkortar ugnens
livslängd betydligt.
- Under bastubad och när bastun redan är uppvärmd kan asklådan stängas för att hålla elden
nere och minska vedförbrukningen.
Lägg vid behov mera ved i eldstaden när glöden
5.
börjar falna. Använd ved med en diameter på
cirka 12–15 cm. För att upprätthålla badtem
peraturen räcker det med ett par vedträn åt
gången.
-
Pitkään jatkuva kova lämmittäminen voi
aiheuttaa palovaaran!
Jos kiuasta lämmitetään liikaa (esim. useita
•
täysiä pesällisiä peräkkäin), kiuas ja savuhormi
ylikuumenevat. Ylikuumeneminen lyhentää kiukaan käyttöikää ja voi aiheuttaa palovaaran.
•
Nyrkkisääntönä voidaan pitää, että yli 100 ºC
lämpötila saunassa on liikaa.
Noudata lämmitysohjeen puumääriä. Anna kiu-
•
kaan, hormin ja saunan jäähtyä tarvittaessa.
2.6. Löylyvesi
Löylyvetenä on käytettävä puhdasta talousvettä.
Varmista löylyveden laatu, sillä suolainen, kalkki- ,
rauta- tai humuspitoinen vesi saattaa syövyttää kiukaan nopeasti! Merivesi ruostuttaa kiukaan hetkessä. Talousveden laatuvaatimukset:
humuspitoisuus <12 mg/l
•
rautapitoisuus <0,2 mg/l
•
kalsiumpitoisuus <100 mg/l
•
mangaanipitoisuus <0,05 mg/l
•
Heitä löylyvettä vain kiville. Jos kuumille
teräspinnoille heitetään vettä, ne saattavat
kupruilla voimakkaan lämmönvaihtelun vuoksi.
Utdragen uppvärmning kan medföra brandrisk!
Om bastuugnen värms upp för mycket (t.ex.
•
med flera fulla härdar ved efter varandra)
överhettas bastuugnen och rökkanalen. Överhettningen förkortar ugnens drifttid och kan
medföra brandrisk.
Som tumregel kan sägas att en temperatur på
•
mer än 100 °C i bastun är för mycket.
Använd ved enligt uppvärmningsanvisningen.
•
Låt bastuugnen, rökkanalen och bastun svalna
vid behov.
2.6. Bastuvatten
Det vatten som kastas på stenarna skall vara rent hushållsvatten. Kontrollera att vattnet håller hög kvalitet,
eftersom vatten som innehåller salt, kalk, järn eller
humus kan göra att ugnen korroderar i förtid. I synnerhet havsvatten gör att ugnen korroderar snabbt.
Följande kvalitetskrav gäller för hushållvattnet:
humusinnehåll <12 mg/liter
•
järninnehåll <0,2 mg/liter
•
kalciuminnehåll <100 mg/liter
•
manganinnehåll <0,05 mg/liter
•
Kasta badvatten endast på stenarna. Vatten
på heta stålytor kan få ytorna att buckla sig
på grund av den kraftiga temperaturväxlingen.
7
Page 8
FI
SV
2.7. Ylläpito ja huolto
Kiuas
Tyhjennä kiukaan tuhkalaatikko aina ennen
•
uutta lämmitystä, jotta tuhkalaatikon kautta
johdettu palamisilma jäähdyttäisi arinaa ja pidentäisi arinan käyttöikää. Hanki tuhkaa varten
metallista valmistettu, mielellään jalallinen astia. Poistetun tuhkan seassa saattaa olla heh-
kuvia kekäleitä, joten älä säilytä tuhka-astiaa
palavien materiaalien läheisyydessä.
Kiukaan savukanaviin kertynyt noki ja tuhka
•
on poistettava silloin tällöin nuohousaukkojen
kautta.
Voimakkaan lämmönvaihtelun vuoksi kiuaskivet
•
rapautuvat ja murenevat käytön aikana. Lado kivet uudelleen vähintään kerran vuodessa, kovassa käytössä useammin. Poista samalla kivitilaan
kertynyt kivijäte ja vaihda rikkoutuneet kivet.
Pyyhi kiuas pölystä ja liasta kostealla liinalla.
•
Savuhormi
Savuhormi on nuohottava säännöllisesti, jotta
•
hormissa säilyy hyvä veto.
2.8. Vianetsintä
Hormi ei vedä. Saunaan tulee savua.
Hormiliitos vuotaa. Tiivistä liitos ( 4.2.2.).
•
Kylmä tiilihormi.
•
Liesituulettimen tai muun laitteen aiheuttama
•
alipaine huoneistossa. Huolehdi korvausilman
saannista.
Useita tulisijoja käytetään samanaikaisesti.
•
Huolehdi korvausilman saannista.
Tuhkalaatikko on täynnä.
•
Kiukaan savukanavat ovat tukossa ( 2.7.).
•
Hormiliitosputki on liian syvällä hormissa
•
( 4.2.2.).
Sauna ei lämpene.
Sauna on liian suuri kiukaan lämmitystehoon
•
nähden ( 1.1.).
Saunassa on paljon eristämätöntä seinäpintaa
•
( 1.1.).
Polttoaine on kosteaa tai muuten heikkolaatuis-
•
ta ( 2.3.).
Hormi vetää huonosti.
•
Kiukaan savukanavat ovat tukossa ( 2.7.).
•
Kiuaskivet eivät lämpene.
Sauna on liian pieni kiukaan lämmitystehoon
•
nähden ( 1.1.).
Hormi vetää huonosti.
•
Polttoaine on kosteaa tai muuten heikkolaatuis-
•
ta ( 2.3.)
Kiukaan savukanavat ovat tukossa ( 2.7.).
•
Tarkista kiviladonta ( 2.4.). Poista kivitilaan ker-
•
tynyt kivijäte ja liian pienet kiuaskivet (halkaisija
alle 10 cm). Vaihda rapautuneet kivet suuriin ja
ehjiin kiuaskiviin.
Kiuas tuottaa hajua.
Katso kohta 2.2.
•
Kuuma kiuas saattaa korostaa ilmaan sekoittu-
•
neita hajuja, jotka eivät kuitenkaan ole peräisin
saunasta tai kiukaasta. Esimerkkejä: maalit,
liimat, lämmitysöljy, mausteet.
2.7. Underhåll
Bastuugn
Asklådan skall alltid tömmas innan ugnen
•
värms upp så att förbränningsgasen som leds
genom lådan kyler ned rosten och förlänger
dess livslängd. Skaffa en metallbehållare, helst
en upprätt modell, att tömma askan i. Eftersom
askan kan innehålla glödande material är det
viktigt att inte placera behållaren nära brännbara material.
Sot och aska som samlas i ugnens rökkanaler
•
bör avlägsnas med jämna mellanrum via sotöppningarna.
Till följd av de kraftiga temperaturväxlingarna
•
vittrar bastustenarna sönder under användning.
Stenarna bör staplas om på nytt minst en gång
per år, vid flitigt bruk något oftare. Avlägsna
samtidigt stensmulor i botten av ugnen och byt
ut stenar vid behov.
Torka damm och smuts av ugnen med en fuk-
•
tig duk.
Skorsten
Skorstenen skall rensas regelbundet för att
•
säkerställa tillräckligt drag.
2.8. Felsökning
Rökkanalen drar inte. Rök kommer in i bastun.
Rökkanalens fog läcker. Täta fogen ( 4.2.2.).
•
Kall rökkanal av tegel.
•
Spisfläkt eller annan anordning orsakar under-
•
tryck i lokalen. Se till att ersättande luft tillförs.
Flera eldstäder används samtidigt. Se till att
•
ersättande luft tillförs.
Asklådan är full.
•
Ugnens rökkanaler är tilltäppta ( 2.7.).
•
Rökkanalens anslutningsrör ligger för djupt i
•
rökkanalen ( 4.2.2.).
Bastun värms inte upp.
Bastun är för stor i relation till ugnens uppvärm-
•
ningseffekt ( 1.1.).
Bastun har stora oisolerade väggytor ( 1.1.)
•
Bränslet är fuktigt eller på annat sätt av dålig
•
kvalitet ( 2.3.).
Rökkanalen drar dåligt.
•
Ugnens rökkanaler är tilltäppta ( 2.7.).
•
Bastustenarna värms inte upp.
Bastun är för liten i relation till ugnens upp-
•
värmningseffekt ( 1.1.).
Rökkanalen drar dåligt.
•
Bränslet är fuktigt eller på annat sätt av dålig
•
kvalitet ( 2.3.).
Ugnens rökkanaler är tilltäppta ( 2.7.).
•
Kontrollera staplingen av stenarna ( 2.4.). Av-
•
lägsna stenrester och för små bastustenar (med
en diameter på mindre än 10 cm) ur stenmagasinet. Byt ut krackelerade stenar mot stora och
hela bastustenar.
Bastuugnen luktar.
Se avsnitt 2.2.
•
Den heta bastuugnen kan förstärka lukter
•
som finns i luften, men som ändå inte har sitt
ursprung i bastun eller ugnen. Exempel: målarfärg, lim, uppvärmningsolja, kryddor.
8
Page 9
FI SV
B
A
Ø50–100
B
500
A
Ø50–100
3. SAUNAHUONE
3.1. Kiukaan lämmittämisen vaikutus saunahuoneeseen
Vaaleat lattiamateriaalit likaantuvat kiukaasta tippuvasta tuhkasta, kiviaineksesta ja metallihilseestä.
Käytä tummia lattiapäällysteitä ja sauma-aineita.
Saunahuoneen puupintojen tummuminen ajan
mittaan on normaalia. Tummumista saattavat nopeuttaa
auringonvalo
•
kiukaan lämpö
•
seinäpintoihin tarkoitetut suoja-aineet (suoja-ai-
•
neet kestävät huonosti lämpöä)
kiukaan kivistä mureneva ja ilmavirtauksien
•
mukana nouseva hienojakoinen kiviaines.
savu, jota pääsee saunaan esim. polttopuiden
•
lisäämisen yhteydessä.
Kun kiukaan asennuksessa noudatetaan valmistajan antamia asennusohjeita, kiuas ei kuumenna
saunahuoneen palava-aineisia materiaaleja vaarallisen kuumiksi.

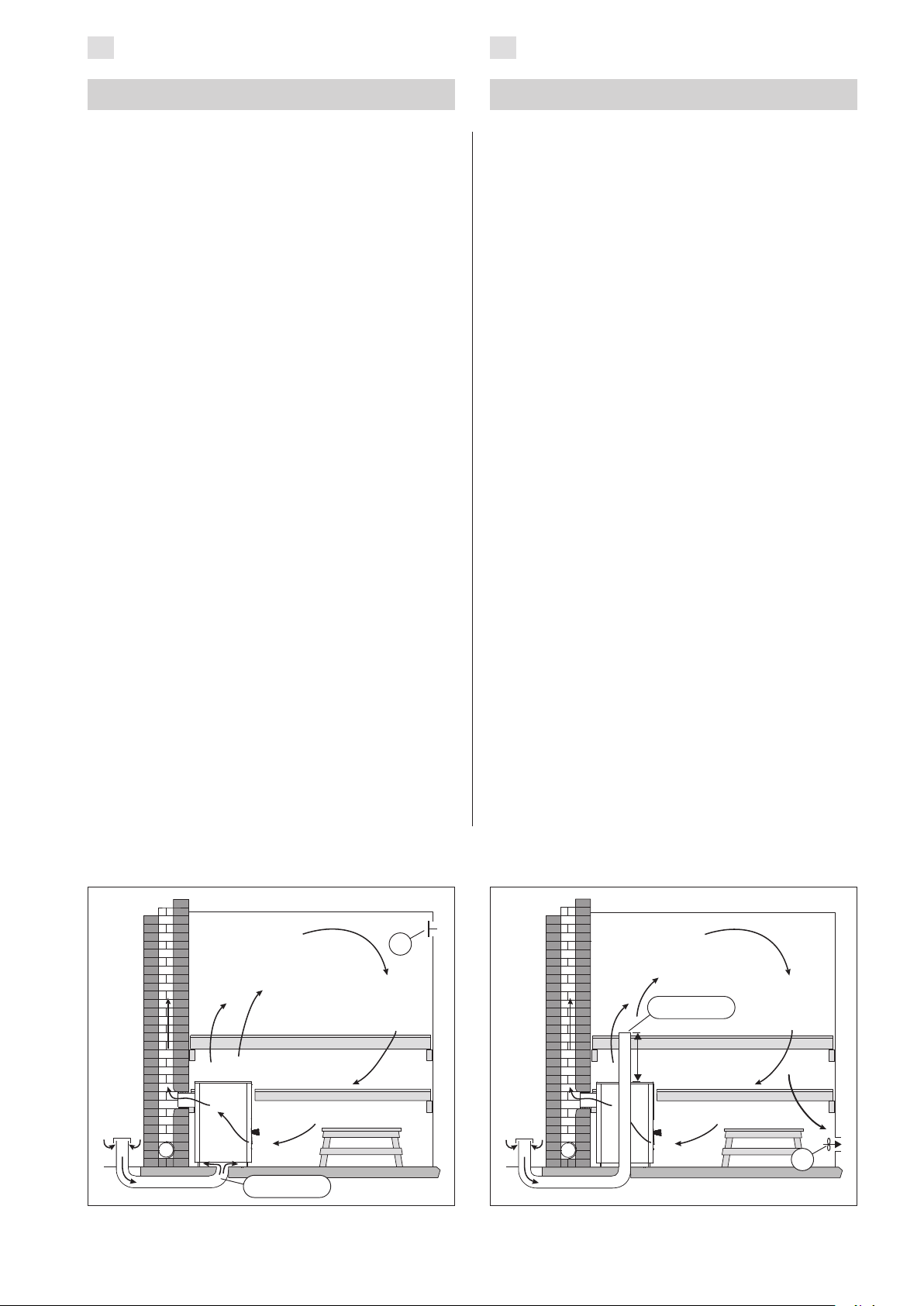

3.2. Saunahuoneen ilmanvaihto
Painovoimainen ilmanvaihto (kuva 3)
Raitis tuloilma johdetaan lattian rajaan lähelle
A.
kiuasta ja
poistetaan mahdollisimman kaukana kiukaasta,
B.
lähellä kattoa. Kiuas kierrättää ilmaa tehokkaasti, joten poistoaukon tehtävä on lähinnä kosteuden poistaminen saunasta kylpemisen jälkeen.
Koneellinen ilmanvaihto (kuva 4)
A.
Raitis tuloilma johdetaan n. 500 mm kiukaan
yläpuolelle ja
poistetaan läheltä lattiaa, esimerkiksi lauteiden
B.
alta.
3. BASTU
3.1. Effekten av ugnens uppvärmning på
bastun
Ljusa golvmaterial blir smutsiga av aska, stenmaterial och metallpartiklar som faller från ugnen. Använd
mörk golvbeläggning och fogmassa.
Det är normalt att träytorna inne i bastun mörknar
med tiden. Mörknandet kan försnabbas av
solljus
•
värmen från ugnen
•
skyddsmedel avsedda för väggytor (skyddsme-
•
del tål värme dåligt)
finfördelat stenmaterial som smulats från ste-
•
narna och förts med luftströmmar
rök som kommer in i bastun t.ex. i samband
•
med påfyllnad av ved.
När tillverkarens installationsanvisningar används
vid installation av ugnen, värmer inte ugnen upp bastuns brännbara material så att de blir farligt heta.
3.2. Bastuns ventilation
Självdragsventilation (bild 3)
Frisk luft leds in nere vid golvet nära ugnen och
A.
leds ut så långt borta från ugnen som möjligt,
B.
nära taket. Ugnen cirkulerar luften effektivt,
och utloppshålets uppgift är främst att avlägsna fukt från bastun efter badet.
Maskinell ventilation (bild 4)
Frisk luft leds in på ca 500 mm höjd ovanför
A.
ugnen och
leds ut nära golvet, till exempel under lavarna.
B.
3.3. Saunahuoneen hygienia
Suosittelemme käyttämään saunoessa laudeliinoja,
jotta hiki ei pääsisi valumaan lauteille.
Vähintään puolen vuoden välein kannattaa saunan
lauteet, seinät ja lattia pestä perusteellisesti. Käytä
juuriharjaa ja saunanpesuainetta.
3.3. Bastuhygien
Vi rekommenderar att sitthanddukar används i bastun så att inte svett rinner på lavarna.
Tvätta bastuns lavar, väggar och golv omsorgsfullt
med minst ett halv års mellanrum. Använd skurborste och tvättmedel för bastu.
Kuva 3. Painovoimainen ilmanvaihto
Bild 3. Självdragsventilation
Kuva 4. Koneellinen ilmanvaihto
Bild 4. Maskinell ventilation
9
Page 10
FI
SV
4. ASENNUSOHJE
4.1. Ennen asentamista
Varmista ennen kiukaan asentamista, että
kaikki suojaetäisyysvaatimukset täyttyvät.
Kiukaan suojaetäisyyksien sisällä ei saa olla sähkölaitteita tai -johtoja eikä palavia materiaaleja. Huomioi myös savuhormin suojaetäisyydet!
Jos suojaetäisyysvaatimukset eivät täyty, on
•
käytettävä lisäsuojauksia ( 4.1.3., 4.1.4.).
Tarkempia ohjeita paloturvallisuusmääräyksistä
•
antaa paikallinen, asennuksen hyväksyvä paloviranomainen.

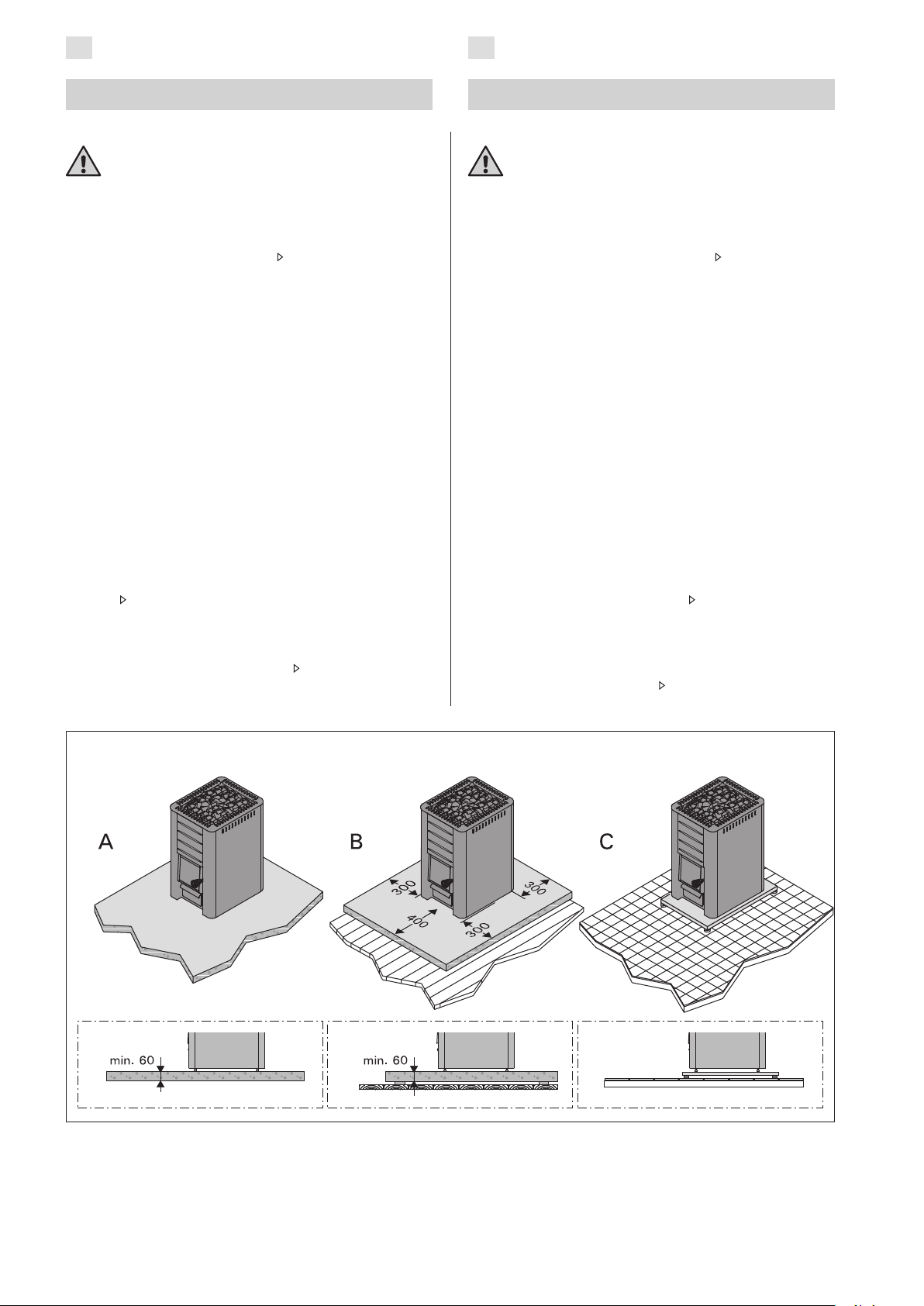

4.1.1. Lattian suojaaminen
Katso kuva 5.
Betonilattia, ei laatoitusta. Kiuas voidaan
A.
asentaa suoraan betonilattialle, jos betonilaatan
paksuus on vähintään 60 mm. Varmista, ettei
kiukaan alle jäävässä betonivalussa ole sähköjohtoja tai vesiputkia.
Palava-aineinen lattia. Suojaa lattia vähintään
B.
60 mm paksulla betonilaatalla, joka ulottuu
sivusuunnassa ja takana vähintään 300 mm
etäisyydelle kiukaasta (ellei rajoitu seinään) ja
edessä vähintään 400 mm etäisyydelle kiukaan
luukusta. Tue laatta hieman irti lattian pinnasta,
jotta lattiamateriaali pysyy kuivana. Voit käyttää myös Harvian tulisijan suojaseinää ja -alustaa ( 4.1.4.).
Laatoitettu lattia. Laattaliimat ja -laastit sekä
C.
laattojen alla käytetyt vesieristemateriaalit eivät
kestä kiukaan lämpösäteilyä. Suojaa lattia Harvian tulisijan suoja-alustalla ( 4.1.4.) tai vastaavalla lämpösäteilysuojalla.
4. MONTERINGSANVISNING
4.1. Före montering
Innan ugnen installeras, säkerställ att alla krav
på säkerhetsavstånd uppfylls. Inga elapparater, elledningar eller brännbara material får finnas
innanför ugnens säkerhetsavstånd. Observera även
säkerhetsavstånden för rökkanal!
Om kraven på säkerhetsavstånd inte uppfylls
•
måste tilläggsskydd användas ( 4.1.3., 4.1.4.).
Närmare anvisningar om brandsäkerhetsbe-
•
stämmelser fås från den lokala brandmyndigheten som godkänner installationen.
4.1.1. Skydd av golvet
Se bild 5.
Betonggolv, inte plattbeläggning. Ugnen kan
A.
installeras direkt på betonggolvet, om betongplattans tjocklek är minst 60 mm. Säkerställ
att inga elledningar eller vattenledningar finns i
betongen under ugnen.
Golv av brännbart material. Skydda golvet
B.
med en minst 60 mm tjock betongplatta som
sträcker sig i sidled och bakåt minst 300 mm
från ugnen (om den inte begränsas av väggen) och minst 400 mm framför ugnens lucka.
Stöd plattan så att den lyfts upp en aning från
golvytan för att golvmaterialet ska hållas torrt.
Du kan också använda Harvias skyddsvägg och
golvskyddsplåt för eldstad ( 4.1.4.).
Golv som belagts med plattor. Plattornas lim
C.
och murbruk samt vattenisoleringsmaterial som
används under plattor tål inte ugnens värmestrålning. Skydda golvet med Harvias golvskyddsplåt för eldstad ( 4.1.4.) eller liknande
skydd.
Kuva 5. Lattian suojaaminen (mitat millimetreinä)
Bild 5. Skydd av golvet (måtten i millimeter)
10
Page 11
FI SV
min. 1200
min.
500
min.
500
min.
50
min.
50
min.
500
min.
500
min.
100
min.
100
min.
500
min.
500
min.
100
min.
50
C
A
C
C
B
D
D
C
D
B
4.1.2. Suojaetäisyydet
Katso kuva 6.
Katto. Vähimmäissuojaetäisyys kiukaan yläpin-
A.
nasta kattoon on 1200 mm.
Muuratut seinät. Jätä kiukaan ja seinien väliin
B.
50 mm ilmarako. Tämä edellyttää, että kiukaan
etupuoli ja toinen kylki ovat vapaana ilmankierrolle. Jos kiuas asennetaan seinäsyvennykseen,
jätä kiukaan ja seinien väliin 100 mm ilmarako.
Palava-aineiset seinät ja lauteet. Kiukaan vä-
C.
himmäissuojaetäisyydet palaviin materiaaleihin:
sivuille ja taakse 500 mm, eteen 1000 mm.
Käytön ja huollon vaatima tila. Kiukaan lämmit-
D.
täjä tarvitsee vähintään neliömetrin verran tilaa
kiukaan edessä.
4.1.2. Säkerhetsavstånd
Se bild 6.
Tak. Det minsta säkerhetsavståndet från ug-
A.
nens övre kant till taket är 1200 mm.
Murade väggar. Lämna en 50 mm bred springa
B.
mellan ugnen och väggen. Detta förutsätter att
luft kan cirkulera vid ugnens framsida och den
ena sidan. Om ugnen installeras i en fördjup-
ning i väggen, lämna ett mellanrum på 100 mm
mellan ugnen och väggen.
Väggar och bastulavar av brännbart material.
C.
Ugnens minsta säkerhetsavstånd till bränn-
bara material: 500 mm på sidan av ugnen och
1000 mm framåt.
Utrymme som krävs för användning och under-
D.
håll. Den som värmer upp ugnen behöver minst
en kvadratmeter utrymme framför ugnen.
Kuva 6. Suojaetäisyydet (mitat millimetreinä)
Bild 6. Säkerhetsavstånd (måtten i millimeter)
11
Page 12
FI SV
min. 600
A
B
B
A
min. 30
min. 30
min. 30
A B
1x
min. 500
2x
min. 125
min. 250
min. 500
1x
2x
560
850
615
220
770
1010
48–65
665
470
min. 50
min. 50
min. 110
min. 125

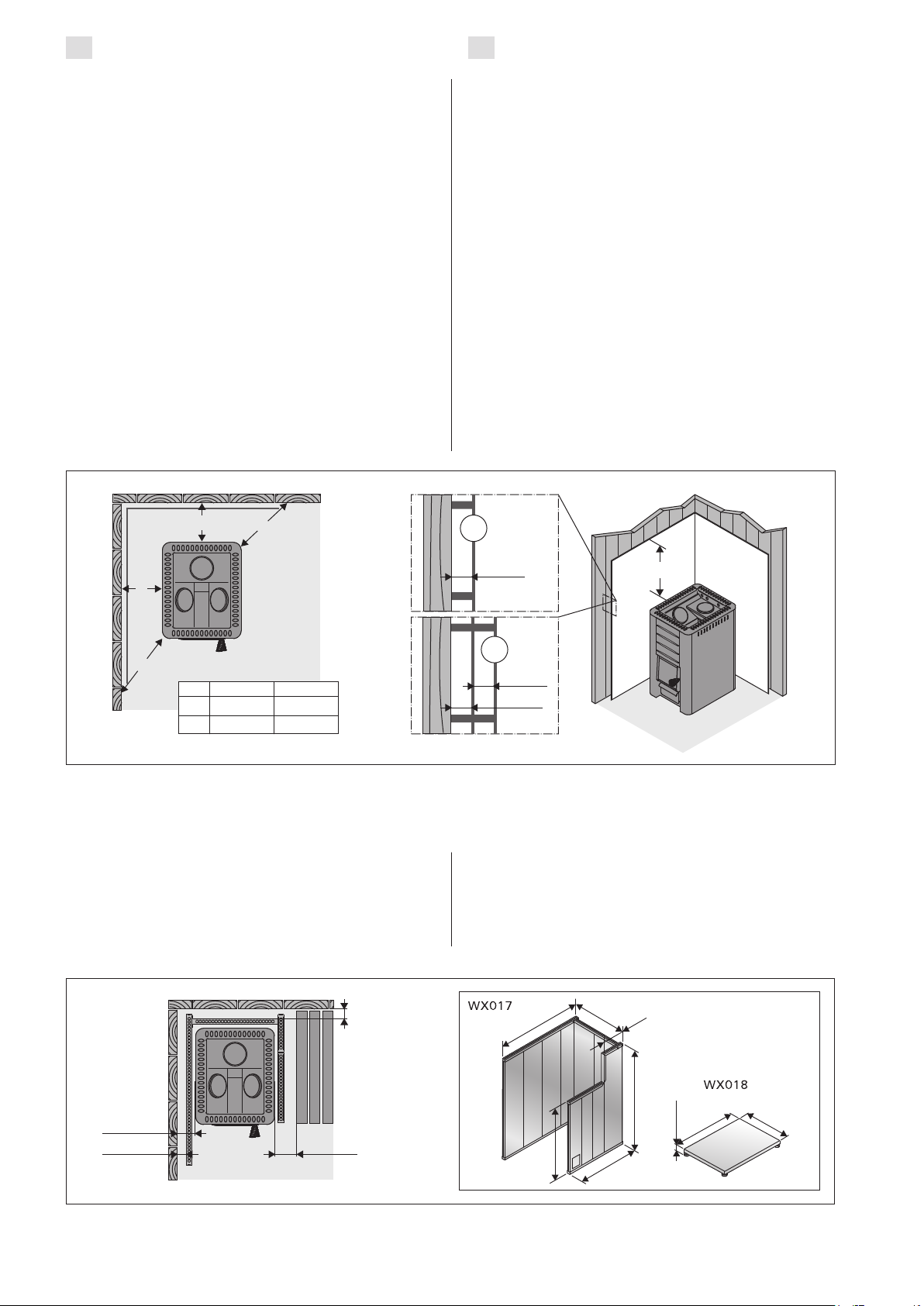

4.1.3. Kevytsuojaus
Katso kuva 7. Suojaetäisyydet palaviin materiaaleihin voidaan pienentää puoleen yksinkertaisella ja
neljäsosaan kaksinkertaisella kevytsuojauksella.
Yksinkertainen kevytsuojaus (1x) voidaan tehdä
•
vähintään 7 mm paksuisesta palamattomasta,
kuituvahvisteisesta sementtilevystä (mineriittilevy tms.) tai vähintään 1 mm vahvuisesta
metallilevystä.
Kaksinkertainen kevytsuojaus (2x) voidaan tehdä
•
kahdesta edellä mainitusta levystä.
Kiinnityspisteitä tulee olla riittävän tiheässä, jot-
•
ta rakenne on tukeva.
•
Jätä vähintään 30 mm ilmarako suojattavan
pinnan ja levyn/levyjen väliin.
Kevytsuojauksen tulee ulottua vähintään
•
600 mm kiukaan yläpuolelle.
Yksinkertaista kevytsuojausta vastaa vähintään
•
55 mm muuraus. Kaksinkertaista kevytsuojaus
ta vastaa vähintään 110 mm muuraus. Muu
-
rauksen tulee olla reunoilta avoin ja vähintään
30 mm etäisyydellä suojattavasta pinnasta.
4.1.3. Lätt skydd
Se bild 7. Säkerhetsavstånden till brännbara material
kan halveras med ett enkelt och till en fjärdedel med
ett dubbelt lätt skydd.
Enkelt lätt skydd (1x) kan tillverkas av en minst
•
7 mm tjock, obrännbar, fiberförstärkt cementplatta (mineritplatta eller liknande) eller av en
minst 1 mm tjock metallplatta.
Dubbelt lätt skydd (2x) kan tillverkas av två
•
sådana plattor som nämns ovan.
Fästpunkterna måste finnas tillräckligt tätt så
•
att konstruktionen är stadig.
Lämna ett mellanrum på minst 30 mm mellan
•
den skyddade ytan och plattan/plattorna.
Lätta skydd ska sträcka sig minst 600 mm
•
ovanför ugnen.
Ett enkelt lätt skydd motsvarar en murning på
•
minst 55 mm. Ett dubbelt lätt skydd motsva
rar en murning på minst 110 mm. Den murade
ytan ska vara öppen vid kanterna och med
minst 30 mm avstånd från den skyddade ytan.
Kuva 7. Kevytsuojaus (mitat millimetreinä)
Bild 7. Lätt skydd (måtten i millimeter)
4.1.4. Harvian tulisijan suojaseinä ja -alusta
Katso kuva 8. Harvian tulisijan suojaseinällä ja -alustalla saadaan palavat materiaalit suojattua kiukaan
lämmöltä helposti. (Malleille M1, M3, 20 Pro, 20 ES
Pro/S, 26 Pro.)
4.1.4. Harvias skyddsvägg och golvskyddsplåt för
eldstad
Se bild 8. Harvias skyddsvägg och golvskyddsplåt
för eldstad kan användas för att enkelt skydda
brännbara material från ugnens värme. (Endast M1,
M3, 20 Pro, 20 ES Pro/S, 26 Pro.)
Kuva 8. Harvian tulisijan suojaseinä ja -alusta (mitat millimetreinä)
Bild 8. Harvias skyddsvägg och golvskyddsplåt för eldstad (måtten i millimeter)
12
Page 13
FI SV
26 PRO
36
50
M1/M3
20 ES PRO/S
20 PRO
560
560
560
690
680
890
1
2
4
3
A
A
M1/M3
4.2. Kiukaan asentaminen
4.2.1. Kiukaan säätöjalat
(Vain mallit 20 Pro, 20 ES Pro/S, 20 Boiler, 26
Pro, 36.) Säätöjalkojen avulla voit asentaa kiukaan
suoraan ja tukevasti kaltevallekin lattiapinnalle. Säätöalue on 0–30 mm. Kierrä säätöjalat valmiiksi alas
päin niin paljon, että pääset kiertämään niitä esim.
kiintoavaimella (17 mm), kun kiuas on paikallaan.
Huom! Säätöjalat saattavat naarmuttaa lattiapin-
taa, jos kiuasta siirretään lattialla.

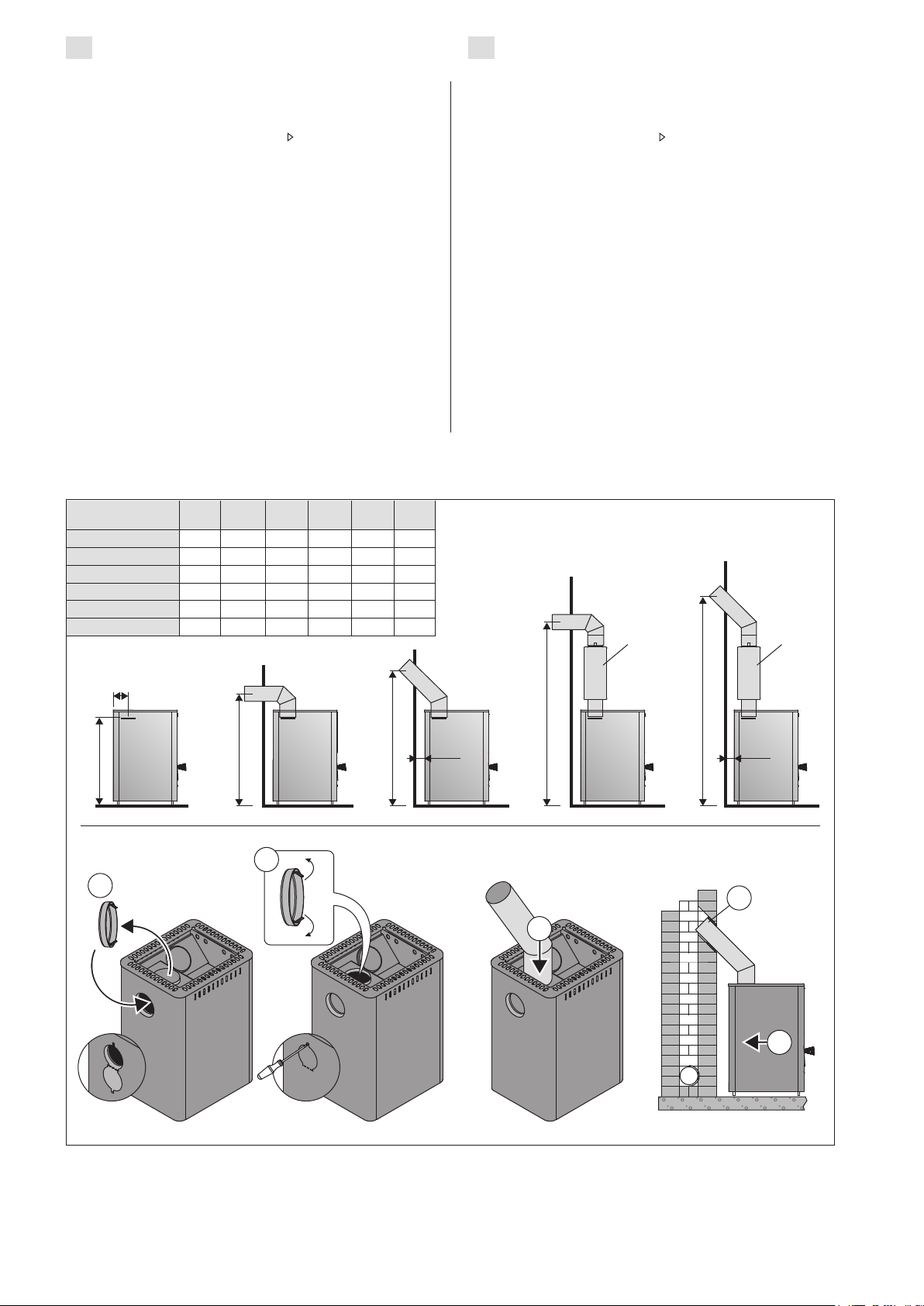

4.2.2. Kiukaan liittäminen muurattuun savuhormiin
Tee palomuuriin reikä hormiliitäntää varten. Huomioi reiän korkeudessa mahdollisen lattiasuojauksen korkeus. Tee reikä hieman hormiliitäntäputkea
suuremmaksi. Sopiva tiivistysrako liitäntäputken
ympärillä on noin 10 mm. Hormireiän sisänurkat
kannattaa pyöristää, jotta savukaasut pääsevät
esteettä hormiin. Asennusta helpottamaan on saatavissa myös lisätarvikkeita ( 4.4.).
Kiukaan liittäminen muurattuun savuhormiin takaliitäntäaukon kautta (kuva 9)
Taita suojaluukku alas (vain M1/M3). Kiinnitä
1.
kiukaan mukana toimitettu hormiliitäntäputki
kiukaan takaliitäntäaukkoon, putkessa oleva
painauma ylöspäin. Varmista, että liitäntäputki
on tiiviisti ja tukevasti kiinni. Napauta tarvittaessa vasaralla.
Jos putki ei kiinnity tiukasti, taivuta pidikettä
2.
ruuvimeisselillä.
Työnnä kiuas paikalleen. Älä työnnä hormilii-
3.
täntäputkea liian syvälle hormiin – hormi voi
tukkeutua. Lyhennä putkea tarvittaessa.
Tiivistä hormiliitäntäputki palomuurin reikään
4.
esim. tulenkestävällä mineraalivillalla. Varmista
hormiliitännän tiiviys ja lisää tarvittaessa tulenkestävää mineraalivillaa.
4.2. Montering av ugnen
4.2.1. Ugnens ställbara ben
(Endast 20 Pro, 20 ES Pro/S, 20 Boiler, 26 Pro, 36.)
Med hjälp av ställbara benen kan du installera ugnen
rakt och stadigt också på lutande golvytor. Juste-
-
ringsintervallet är 0–30 mm. Vrid på förhand ställbara
benen så långt ner att du kan vrida dem t.ex. med en
fast nyckel (17 mm) när ugnen är på plats.
Obs! Ställbara benen kan skråma golvytan om
ugnen flyttas längs golvet.
4.2.2. Ugnens anslutning till en murad rökkanal
Observera det eventuella golvskyddets höjd när
rökkanalens öppning görs i brandmuren. En lämplig tätningsspringa runt anslutningsröret är cirka
10 mm. Det lönar sig att runda hörnen inne i rökkanalens öppning så att rökgaserna kan komma in
i rökkanalen utan hinder. Tilläggsutrustning som
underlättar installationen finns också tillgänglig
( 4.4.).
Anslutning av ugnen till en murad rökkanal via den
bakre anslutningsöppningen (bild 9)
Fäll ned skyddsluckan (endast M1/M3). Fäst
1.
rökkanalens anslutningsrör som medföljer
ugnen i ugnens bakre anslutningsöppning, med
rörets inbuktning uppåt. Säkerställ att anslutningsröret sitter fast tätt och stadigt. Knacka
vid behov med en hammare.
Om röret inte fastnar tätt, böj hållaren med en
2.
skruvmejsel.
Skjut ugnen på plats. Skjut inte in rökkanalens
3.
anslutningsrör för långt i rökkanalen – rökkananlen kan blockeras. Förkorta röret vid behov.
Täta rökkanalens anslutningsrör vid brand-
4.
murens öppning t.ex. med eldfast mineralull.
Säkerställ att anslutningen till rökkanalen är tät
och använd vid behov eldfast mineralull.
Kuva 9. Kiukaan liittäminen muurattuun savuhormiin takaliitäntäaukon kautta (mitat millimetreinä)
Bild 9. Anslutning av ugnen till en murad rökkanal via den bakre anslutningsöppningen (måtten i millimeter)
13
Page 14
FI SV
26 PRO
36
50
-* -*
M1/M3
20 ES PRO/S
20 PRO
640
670
670
750
750
1090
830
850
850
930
930
1230
1000
980
980
1070
1070
1370
1380
1410
1410
1490
1490
1570
1540
1540
1630
1630
120
120
120
130
130
130
~50 ~50
3
1
5
4
2
M1/M3 M1/M3
C
A
B
D
E
F
VL22l VL22l
A B
* savuputket
rökrör
Ø140 mm
C
n./caDn./caEn./caFn./ca
Kiukaan liittäminen muurattuun savuhormiin yläliitäntäaukon kautta (kuva 10)
Yläliitäntää varten tarvitset 45° tai 90° suorasta
poikkeavan kulmasavuputken ( 4.4.).
Avaa takaliitäntäaukon suojaluukku (vain M1/
1.
M3). Siirrä sulkutulppa takaliitäntäaukon päälle.
Taivuta tulpan pidikejouset sivuille yläliitäntäau-
2.
kon kautta, jotta tulppa pysyy tukevasti paikallaan. Käännä suojaluukku takaisin ylös ja lukitse
se ruuvilla paikalleen (vain M1/M3).
Kiinnitä hormiliitäntäputki kiukaan yläliitäntä-
3.
aukkoon. Varmista, että liitäntäputki on tiiviisti
ja tukevasti kiinni.
Työnnä kiuas paikalleen. Älä työnnä hormilii-
4.
täntäputkea liian syvälle hormiin – hormi voi
tukkeutua. Lyhennä putkea tarvittaessa.
Tiivistä hormiliitäntäputki palomuurin aukkoon
5.
esim. tulenkestävällä mineraalivillalla. Varmista
hormiliitännän tiiviys ja lisää tarvittaessa tulenkestävää mineraalivillaa.
Anslutning av ugnen till en murad rökkanal via den
övre anslutningsöppningen (bild 10)
För en övre anslutning behöver du en vinklad rökrör
med 45° eller 90° vinkel ( 4.4.).
Öppna den bakre anslutningsöppningens
1.
skyddslucka (endast M1/M3). Flytta spärrpluggen till den bakre anslutningsöppningen.
Böj pluggens fjädrar till sidorna via den övre an-
2.
slutningsöppningen så att pluggen hålls stadigt
på plats. Vänd skyddsluckan tillbaka uppåt och
lås den på plats med en skruv (endast M1/M3).
Fäst rökkanalens anslutningsrör i ugnens övre
3.
anslutningsöppning. Säkerställ att anslutningsröret sitter fast tätt och stadigt.
Skjut ugnen på plats. Skjut inte in rökkanalens
4.
anslutningsrör för långt i rökkanalen – rökkananlen kan blockeras. Förkorta röret vid behov.
Täta rökkanalens anslutningsrör vid brand-
5.
murens öppning t.ex. med eldfast mineralull.
Säkerställ att anslutningen till rökkanalen är tät
och använd vid behov eldfast mineralull.

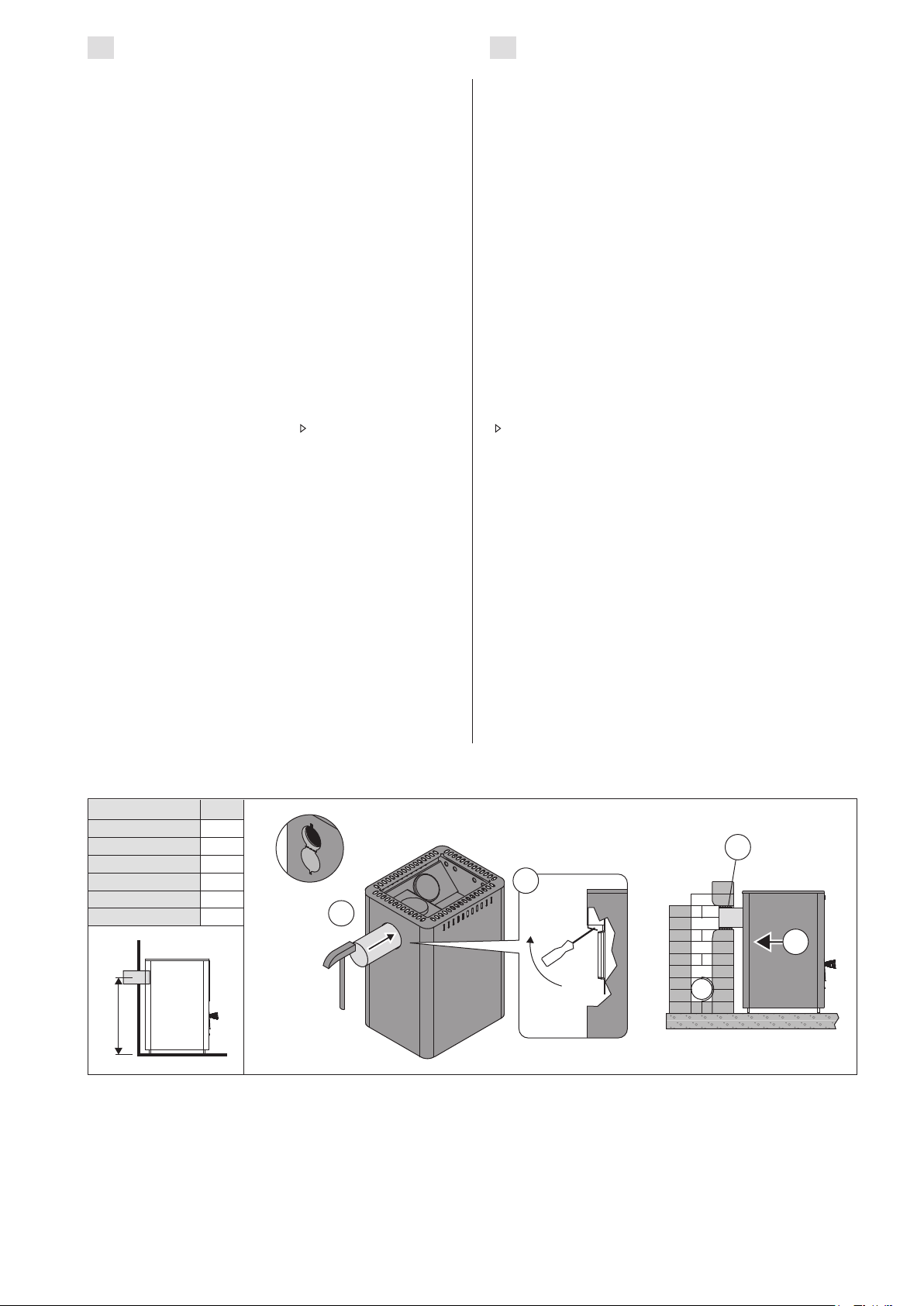

Kuva 10. Kiukaan liittäminen muurattuun savuhormiin yläliitäntäaukon kautta (mitat millimetreinä)
Bild 10. Anslutning av ugnen till en murad rökkanal via den övre anslutningsöppningen (måtten i millimeter)
14
Page 15
FI SV
max. 0 mm
3
1
2
M1/M3 M1/M3
4.2.3. Kiukaan liittäminen Harvia-teräspiippuun
Savukaasujen poistoon voidaan käyttää CE-merkittyä Harvia-teräspiippua, jossa savuputket ovat ruostumatonta terästä ja piippu on eristetty paloturvalliseksi. Piipun poikkileikkaus on pyöreä. Savuputken
halkaisija on 115 mm ja ulkovaipan 220 mm. Katso
kuva 11.
Avaa takaliitäntäaukon suojaluukku (vain M1/
1.
M3). Siirrä sulkutulppa takaliitäntäaukon päälle.
Taivuta tulpan pidikejouset sivuille yläliitäntäau-
2.
kon kautta, jotta tulppa pysyy tukevasti paikallaan. Käännä suojaluukku takaisin ylös ja lukitse
se ruuvilla paikalleen (vain M1/M3).
Kiinnitä teräspiipun savuputki kiukaan yläliitän-
3.
täaukkoon. Varmista, että savuputki on tiiviisti
ja tukevasti kiinni. Lue tarkemmat ohjeet teräspiipun asennusohjeesta!
Jos kiukaan ympärillä käytetään tulisijan suojaseinää, piipun eristetyn osan tulee alkaa suo-
jaseinän yläpinnan tasolta tai sen alapuolelta.
4.2.3. Ugnens anslutning till Harvia stålskorsten
En CE-märkt Harvia stålskorsten kan användas för
att avlägsna förbränningsgaser. Rökrören är tillverkade av rostfritt stål och kanalen har isolerats av
brandsäkerhetsskäl. Stålskorstenens tvärprofil är
rund. Rökrörets diameter är 115 mm och ytterhöl
jets 220 mm. Se bild 11.
Öppna den bakre anslutningsöppningens
1.
skyddslucka (endast M1/M3). Flytta spärrpluggen till den bakre anslutningsöppningen.
Böj pluggens fjädrar till sidorna via den övre an-
2.
slutningsöppningen så att pluggen hålls stadigt
på plats. Vänd skyddsluckan tillbaka uppåt och
lås den på plats med en skruv (endast M1/M3).
Fäst stålskorstenens rökrör i bastuugnens övre
3.
anslutningsöppning. Säkerställ att rökröret
sitter fast tätt och stadigt. Se närmare instruktioner i monteringsanvisningarna för stålskorstenen!
Om en skyddsvägg för eldstad används runt
ugnen, ska skorstenens isolerade del börja i
nivå med skyddsväggens övre yta eller nedanför.
-

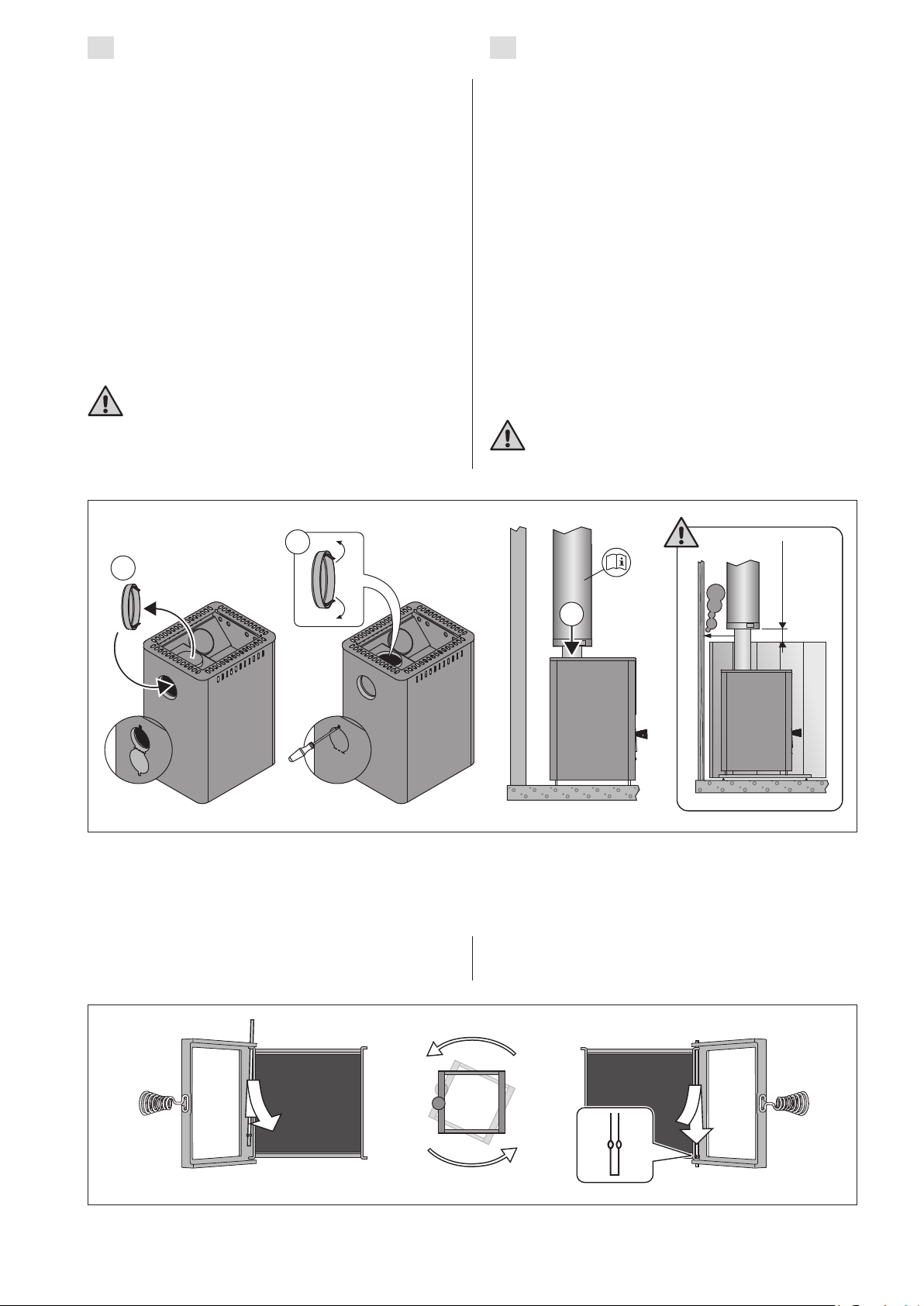

Kuva 11. Kiukaan liittäminen Harvia-teräspiippuun
Bild 11. Anslutning av ugnen till Harvia stålskorsten
4.3. Luukun kätisyyden vaihtaminen
Voit asentaa tulitilan luukun aukeamaan joko oikealle
tai vasemmalle. Katso kuva 12.
Kuva 12. Luukun kätisyyden vaihtaminen
Bild 12. Byte av luckans öppningsriktning
4.3. Byte av luckans öppningsriktning
Luckan till eldrummet kan monteras så att den öppnas antingen åt höger eller åt vänster. Se bild 12.
15
Page 16
FI SV
210–290
215
148
138
270
C
A
E
F F
G
H
D
B
4.4. Lisätarvikkeet
(Malleille M1, M3, 20 Pro, 20 ES Pro/S, 20 Boiler,
26 Pro, 36.)
Harvia-teräspiippu WHP1500. 4.2.3.
A.
Vedenlämmitin VL22l. Asennetaan yläliitäntä-
B.
aukon päälle. Käytettäessä tulisijan suojaseinää
tai muuta suojausta, joka ei ulotu suojaamaan
ympäristön palavia materiaaleja vedenlämmittimen ja savuhormin välisen liitosputken lämpösäteilyltä, tulee liitosputken päälle asentaa
säteilysuoja.
Säteilysuoja WZ020130. Asennetaan savu-
C.
putken ympärille. Suojaamattoman savuputken suojaetäisyys palaviin materiaaleihin on
1000 mm. Säteilysuojaa käytettäessä suojae
täisyys on 500 mm.
Harvian tulisijan suojaseinä WX017. (Malleille
D.
M1, M3, 20 Pro, 20 ES Pro/S, 26 Pro.) 4.1.4.
Harvian tulisijan suoja-alusta WX018. (Malleille
E.
M1, M3, 20 Pro, 20 ES Pro/S, 26 Pro.) 4.1.4.
Kulmasavuputki. Useita malleja.
F.
Savuputken läpivientikaulus WZ020115. Peit-
G.
tää hormireiän reunat ja tiivistysraon seinässä.
Materiaali ruostumaton teräs. 2-osainen, joten
kaulus käy erilaisille savuputken kaltevuuksille.
Muurausliitin WZ011115. Muurataan hormirei-
H.
kään, eikä muita tiivistyksiä tarvita. Sisäpuolella
on valmiina tiiviste.
-
4.4. Tilläggsutrustning
(Endast M1, M3, 20 Pro, 20 ES Pro/S, 20 Boiler,
26 Pro, 36.)
Harvia stålskorsten WHP1500. 4.2.3.
A.
Vattenvärmare VL22l. Installeras ovanför den
B.
övre anslutningsöppningen. Vid användning av
skyddsvägg för eldstad eller annat skydd, som
inte skyddar brännbara material i omgivningen
från värmestrålning från anslutningsröret mellan
vattenvärmare och rökkanalen, ska ett strålningsskydd installeras ovanpå anslutningsröret.
Strålningsskydd WZ020130. Installeras runt
C.
rökröret. En oskyddad rökrörs säkerhetsavstånd till brännbara material är 1000 mm. När
strålningsskydd används är säkerhetsavståndet
500 mm.
Harvia skyddsvägg för eldstad WX017. (Endast
D.
M1, M3, 20 Pro, 20 ES Pro/S, 26 Pro.) 4.1.4.
Harvia golvskyddsplåt för eldstad WX018.
E.
(Endast M1, M3, 20 Pro, 20 ES Pro/S, 26 Pro.)
4.1.4.
Vinklad rökrör. Flera modeller.
F.
Genomföringskrage för rökrör WZ020115.
G.
Täcker kanterna vid rökkanalens öppning och
tätningsspringan i väggen. Materialet är rostfritt
stål. 2-delad, vilket innebär att kragen passar
för olika lutningar i rökröret.
Muranslutning WZ011115. Muras in i rökkana-
H.
lens öppning, inga andra tätningar behövs. En
färdig tätning finns på insidan.

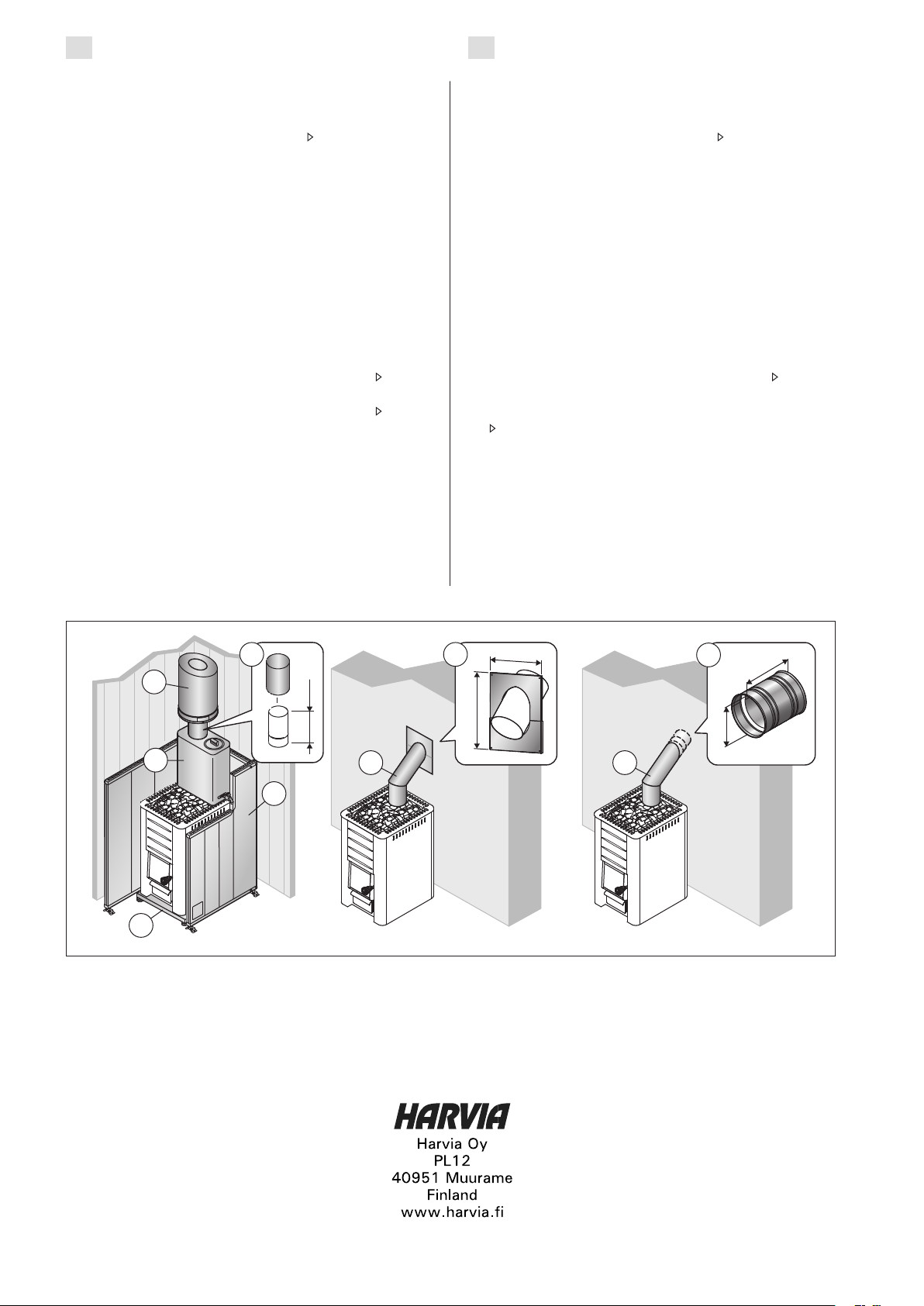

Kuva 13. Lisätarvikkeet (mitat millimetreinä)
Bild 13. Tilläggsutrustning (måtten i millimeter)
16
Loading...
