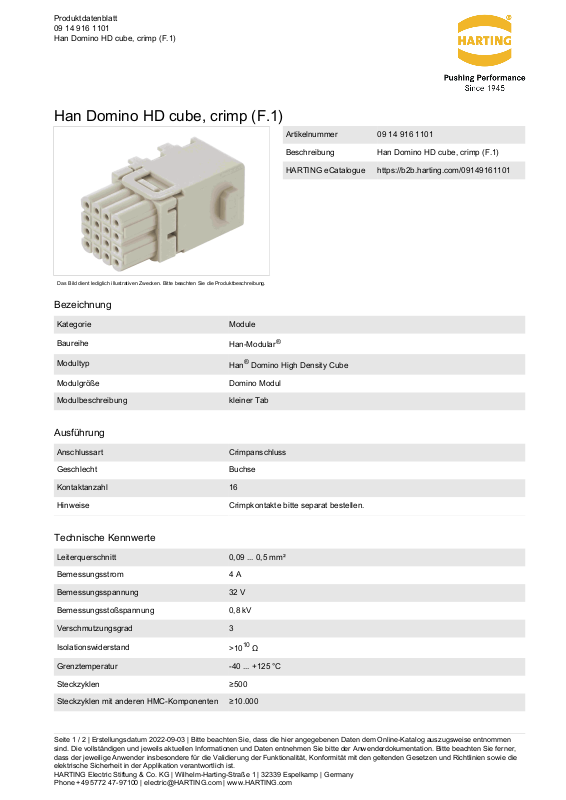

Page 1
Produktdatenblatt
09 14 916 1101
Han Domino HD cube, crimp (F.1)
Han Domino HD cube, crimp (F.1)
Das Bild dient lediglich illustrativen Zwecken. Bitte beachten Sie die Produktbeschreibung.
Artikelnummer 09 14 916 1101
Beschreibung Han Domino HD cube, crimp (F.1)
HARTING eCatalogue https://b2b.harting.com/09149161101
Bezeichnung
Kategorie Module
Baureihe
Modultyp
Modulgröße Domino Modul
Modulbeschreibung kleiner Tab
Han-Modular
Han® Domino High Density Cube
®
Ausführung
Anschlussart Crimpanschluss
Geschlecht Buchse
Kontaktanzahl 16
Hinweise Crimpkontakte bitte separat bestellen.
Technische Kennwerte
Leiterquerschnitt 0,09...0,5 mm²
Bemessungsstrom 4A
Bemessungsspannung 32V
Bemessungsstoßspannung 0,8kV
Verschmutzungsgrad 3
Isolationswiderstand
Grenztemperatur -40...+125°C
Steckzyklen ≥500
Steckzyklen mit anderen HMC-Komponenten ≥10.000
Seite1/2 | Erstellungsdatum2022-09-03 | Bitte beachten Sie, dass die hier angegebenen Daten dem Online-Katalog auszugsweise entnommen
sind. Die vollständigen und jeweils aktuellen Informationen und Daten entnehmen Sie bitte der Anwenderdokumentation. Bitte beachten Sie ferner,
dass der jeweilige Anwender insbesondere für die Validierung der Funktionalität, Konformität mit den geltenden Gesetzen und Richtlinien sowie die
elektrische Sicherheit in der Applikation verantwortlich ist.
HARTING Electric Stiftung & Co. KG | Wilhelm-Harting-Straße 1 | 32339 Espelkamp | Germany
Phone +49 5772 47-97100 | [email protected] | www.HARTING.com
>1010 Ω
Page 2
Produktdatenblatt
09 14 916 1101
Han Domino HD cube, crimp (F.1)
Materialeigenschaften
Werkstoff Einsatz Polycarbonat (PC)
Farbe Einsatz RAL 7032 (kieselgrau)
Materialbrennbarkeitsklasse nach UL94 V-0
RoHS konform
ELV Status konform
China RoHS e
REACH Annex XVII Stoffe nicht enthalten
REACH ANNEX XIV Stoffe nicht enthalten
REACH SVHC Stoffe nicht enthalten
California Proposition 65 Stoffe nicht enthalten
Anforderungssatz mit Gefährdungsstufen
R22 (HL 1-3)
R23 (HL 1-3)
Normen und Zulassungen
Normen
EN 60664-1
IEC 61984
Kaufmännische Daten
Packungsgröße 2
Nettogewicht 5g
Ursprungsland Rumänien
europäische Zolltarifnummer 85389099
eCl@ss 27440217 Modul für Industriesteckverbinder (Leistung/Signal)
Seite2/2 | Erstellungsdatum2022-09-03 | Bitte beachten Sie, dass die hier angegebenen Daten dem Online-Katalog auszugsweise entnommen
sind. Die vollständigen und jeweils aktuellen Informationen und Daten entnehmen Sie bitte der Anwenderdokumentation. Bitte beachten Sie ferner,
dass der jeweilige Anwender insbesondere für die Validierung der Funktionalität, Konformität mit den geltenden Gesetzen und Richtlinien sowie die
elektrische Sicherheit in der Applikation verantwortlich ist.
HARTING Electric Stiftung & Co. KG | Wilhelm-Harting-Straße 1 | 32339 Espelkamp | Germany
Phone +49 5772 47-97100 | [email protected] | www.HARTING.com
