HARPER 22F0530 User manual
ISO 9001 - 2009
Инструкция по эксплуатации
ИЗГОТОВИТЕЛЬ:
Производственное унитарное предприятие
“Завод электроники и бытовой техники Горизонт”
220014 г.Минск, пер. С. Ковалевской, 62, к.16,
Республика Беларусь
òåë. (+375 17) 226 36 01
ôàêñ. (+375 17) 226 36 07
e-mail: zebt@horizont.by
LED Телевизор
22F0530
СОДЕРЖАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ................................................................................................ 3
ОСНОВНЫЕ ПАРАМЕТРЫ ............................................................................................................... 3
ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ............................................................. 4
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ.................................................................................................... 5
КОМПЛЕКТНОСТЬ ........................................................................................................................... 5
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ ................................................................................................. 6
ПОЖАРНАЯ БЕЗОПАСНОСТЬ ......................................................................................................... 6
ПОДГОТОВКА К ПРИМЕНЕНИЮ ..................................................................................................... 7
РЕКОМЕНДАЦИИ ПО УХОДУ ........................................................................................................... 7
ПОРЯДОК РАБОТЫ ......................................................................................................................... 8

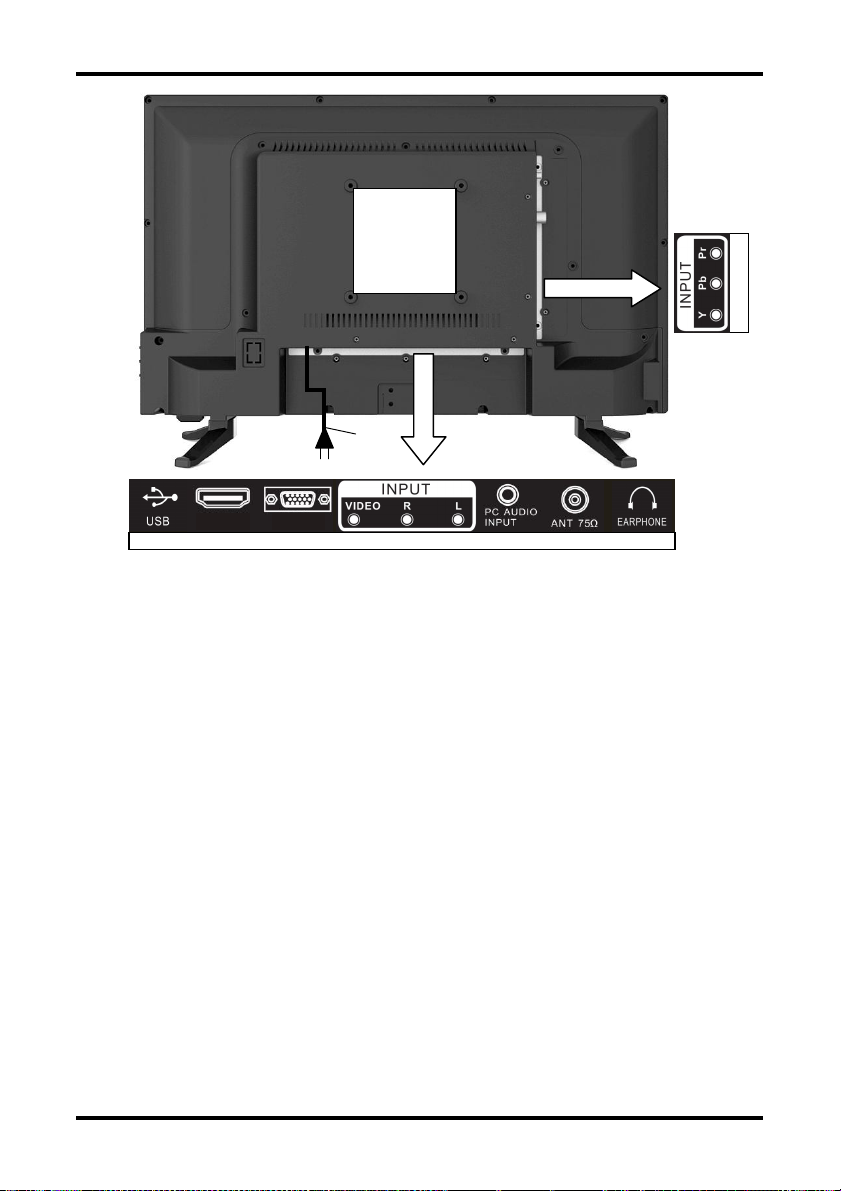

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЯ .......................................................... 8

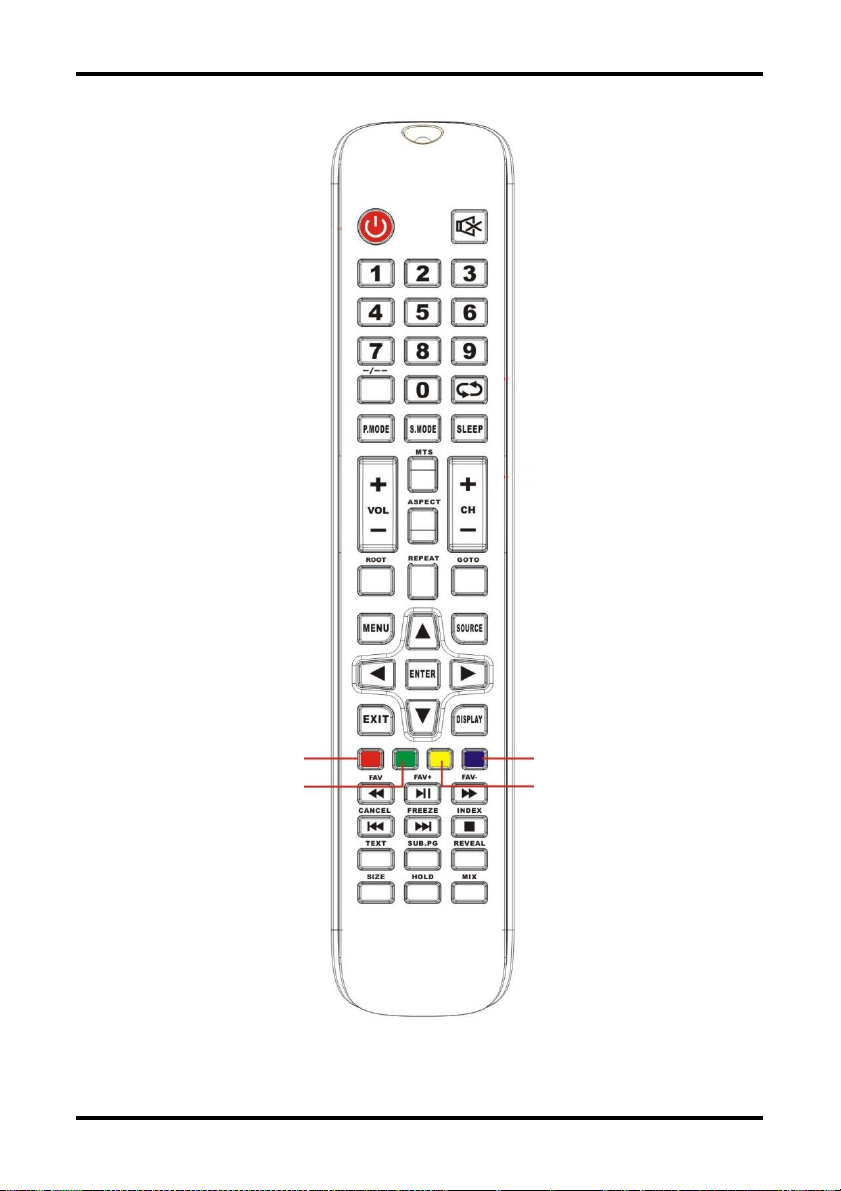

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ...................................................................................10
НАЗНАЧЕНИЕ КНОПОК ПУЛЬТА ДУ ...............................................................................................11
УСТАНОВКА И ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ ПУЛЬТА ДУ ......................................................12
ПОДКЛЮЧЕНИЕ АНТЕННЫ К ТЕЛЕВИЗОРУ .................................................................................13
ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ТЕЛЕВИЗОРА ..............................................................................13
УПРАВЛЕНИЕ ТЕЛЕВИЗОРОМ .......................................................................................................13
ПОИСК ТЕЛЕВИЗИОННЫХ КАНАЛОВ ............................................................................................14
Автоматический поиск .....................................................................................................................14
Выбор программ ..............................................................................................................................14
Ручной поиск ...................................................................................................................................14
Редактирование программ ...............................................................................................................16
Изменение системы цветности ........................................................................................................16
Изменение стандарта звукового сопровождения ............................................................................16
РЕГУЛИРОВКА ИЗОБРАЖЕНИЯ И ЗВУКА ......................................................................................16
Выбор предустановок изображения ................................................................................................16
Регулировка изображения посредством меню ................................................................................17
Регулировка громкости звукового сопровождения ..........................................................................17
Выключение/включение звука .........................................................................................................17
Выбор предустановок звука .............................................................................................................18
Регулировка звука посредством меню.............................................................................................18
МЕНЮ "ВРЕМЯ" ...............................................................................................................................18
МЕНЮ "ПАРАМЕТРЫ" .....................................................................................................................19
ПРИЁМ ТЕКСТОВОЙ ИНФОРМАЦИИ .............................................................................................19
Порядок работы при приёме текстовой информации......................................................................19
Выбор номера страницы..................................................................................................................20
Удержание информации телетекста на экране ...............................................................................20
Выбор подстраниц телетекста .........................................................................................................20
1
СОДЕРЖАНИЕ
Выход из режима телетекста ...........................................................................................................20
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ ......................................................................................21
ПОРЯДОК РАБОТЫ В РЕЖИМЕ МОНИТОРА.................................................................................21
ПРОСЛУШИВАНИЕ ЗВУКОВОГО СОПРОВОЖДЕНИЯ С ПОМОЩЬЮ НАУШНИКОВ ....................22
ПОРЯДОК РАБОТЫ С USB НАКОПИТЕЛЕМ ..................................................................................22
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ .................................................................................................23
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ ............................................24
ГАРАНТИИ ИЗГОТОВИТЕЛЯ .........................................................................................................25
УСЛОВИЯ ГАРАНТИИ .....................................................................................................................25
ПЕРЕЧЕНЬ РАБОТ, ВЫПОЛНЯЕМЫХ ПРИ ПРОДАЖЕ ТЕЛЕВИЗОРА..........................................26
2
Габаритные размеры, мм, не более
509 × 343 × 175 Масса, кг, не более
2,4
Благодарим за приобретение нашего LCD-телевизора.
Телевизор по условиям безопасности в эксплуатации соответствует требованиям защиты
класса II по ГОСТ IEC 60065-2011 и требованиям технических условий ТУ РБ 100085149.176-
2004.
Данное руководство поможет Вам настроить телевизор и начать его эксплуатацию. Реко-
мендуется тщательно изучить настоящее руководство перед подключением и эксплуатацией изделия. Сохраняйте руководство для использования в будущем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Телевизор предназначен для приема радиосигналов и воспроизведения изображения и
звукового сопровождения телевизионных передач по стандартам вещания МОРТ (D/K) и МККР
(B/G, NICAM/A2) систем цветного телевидения SECAM, PAL и NTSC (по видеочастоте). Телевизор может использоваться для воспроизведения изображения от компьютера через разъемы
VGA и HDMI. Основные технические параметры телевизора приведены в таблице 1.
ОСНОВНЫЕ ПАРАМЕТРЫ
Таблица 1
Параметр Значение
Диапазон номинального напряжение питания 220-240 В, 50 Гц
Класс энергетической эффективности А
Потребляемая мощность, Вт, не более 36
Вход антенны 75 Ом, коаксиальный
Принимаемые стандарты изображения и звука
Панель LCD:
- соотношение сторон
- размер экрана, см (дюймы), не менее
- видимая область экрана, мм, не менее
- разрешение, пикселей
- угол обзора в горизонтальной/ вертикальной плоскости, град., тип. значение
- яркость, кд/м2, тип. значение
- контрастность, тип. значение
- отклик, мс, тип. значение
PAL, SECAM и NTSC (по видеочастоте), DK,
BG, NICAM/A2
16:9
54,6 (21,5)
476 × 268
1920 × 1080
±85/±80
180
2000:1
18
USB
HDMI
VGA
Внешние соединители
AV
PC AUDIO INPUT
ANT 75Ω
EARPHONE
YPbPr
Максимальная выходная мощность канала звукового сопровождения, Вт, не менее
2 × 3
3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики могут отличаться от приведенных вследствие модификации
изделий. Информация, приведенная в таблице – справочная и не может служить основанием для
претензий.
Все иллюстрации, приведенные в данном руководстве, являются схематическими изобра-
жениями объектов и могут отличаться от их реального внешнего вида.
Условия эксплуатации изделия:
рабочая температура от 10 до плюс 35°С;
рабочая влажность от 20 до 80%;
атмосферное давление от 86 до 106 кПа (от 650 до 800 мм рт. ст.).
ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
Управление различными функциями телевизора с помощью пульта дистанционного
управления (далее – пульт ДУ).
Система меню обеспечивает удобное управление всеми функциями телевизора.
Подключение различных внешних устройств (видеомагнитофон, видеоприставка, про-
игрыватель DVD дисков, компьютер, внешние устройства с флэш-памятью) посредством разъемов типа HDMI, YPbPr, EARPHONE, PC AUDIO, VGA, AV, USB.
Эффективная схема питания телевизора не требует дополнительных внешних уст-
ройств стабилизации при изменениях напряжения в сети питания в пределах от 150 до 253 В.
Процессор управления и обработки сигнала обеспечивает:
настройку на 199 программ в диапазонах от 42,25 МГц до 858,0 МГц аналогового телеви-
дения;
автоматический поиск телевизионных каналов;
ручной поиск телевизионных каналов;
точную настройку на канал;
сортировку программ;
автоматическую регулировку громкости;
выбор языка меню;
выключение телевизора в дежурный режим через заданный промежуток времени или
после пропадания телевизионного сигнала;
включение/выключение звука;
поочередное включение одной из двух выбранных программ;
выбор формата просмотра;
три фиксированные предустановки изображения и одну пользовательскую;
четыре фиксированные предустановки звука и одну пользовательскую;
приём текстовой информации (далее телетекст);
воспроизведение файлов с USB-накопителя (поддерживаются файлы MPEG-1, MPEG-2,
MPEG-4 ASP, H 264, с расширениями avi, mov, mkv, mp4, mpg, dat, wmv, vob, mpeg, rm, rmvb, flv, divx,
3gp, ts, m2ts, tp, trp, мр3, wma, m4a, aac, wav, jpeg, bmp, png, txt).
4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВНИМАНИЕ:
Телевизоры оснащены жидкокристаллическими (ЖК) панелями с высоким качеством изо-
бражения, которые, мы надеемся, оправдают все Ваши ожидания. Мы стремимся соответствовать постоянно растущим требованиям к качеству изображения. При производстве ЖК-панелей
используется современная технология тонкопленочных транзисторов (TFT).
ЖК-панели состоят из множества точек, каждая из которых называется пикселем. Пиксель
состоит из трех субпикселей, каждый из которых соответствует одному из трех цветов (красному, зеленому и синему). Яркость и четкость изображения ЖК-панели достигается за счет большого количества пикселей. Например, 15-ти дюймовая ЖК-панель содержит свыше 760000 пикселей или, примерно, 2,3 миллиона субпикселей.
Появление на ЖК-панели телевизора небольшого количества дефектных пикселей (посто-
янно светлых или постоянно темных) объясняется огромным количеством пикселей и сложностью технологического процесса при производстве ЖК-панелей. Появление дефектных пикселей
не влияет на работоспособность других пикселей ЖК-панели и надёжность телевизора в целом.
РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ
При покупке телевизора проверьте его на отсутствие механических повреждений конст-
рукции, упаковки, на функционирование, на сохранность защитного стикера, на соответствие
разделу "КОМПЛЕКТНОСТЬ" данного руководства. Проверьте наличие перечня ремонтных организаций, гарантийного и отрывных талонов, и правильность их заполнения.
Примечание – проверка на функционирование является обязанностью продавца.
Необходимо сохранять кассовый чек, руководство по эксплуатации и гарантийный талон
до конца гарантийного срока. Документация, прилагаемая к телевизору, при утере не возоб-
новляется.
Во избежание повреждения телевизора при транспортировании его в упаковке изготовите-
ля следует соблюдать меры предосторожности: не ставить на коробку тяжелые предметы, оберегать от резких толчков и падений, избегать длительного пребывания под дождем или мокрым
снегом.
КОМПЛЕКТНОСТЬ
Телевизор 1 шт.
Опора 2 шт.
Винт крепления опоры (4х12) мм 4 шт.
Пульт дистанционного управления 1 шт.
Руководство по эксплуатации 1 шт.
Гарантийный талон 1 шт.
Элементы питания 2 шт.
Индивидуальная тара 1 компл.
5
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
ВНИМАНИЕ: БУДЬТЕ ОСТОРОЖНЫ!
В ТЕЛЕВИЗОРЕ ИМЕЮТСЯ ОПАСНЫЕ ДЛЯ ЖИЗНИ НАПРЯЖЕНИЯ!
, – Знаки на кожухе Вашего телевизора означают "ВНИМАНИЕ: ОПАСНОЕ
НАПРЯЖЕНИЕ!".
Если Вы пользуетесь индивидуальной наружной антенной, она должна быть надежно за-
землена. Рекомендации по способу заземления можно получить в ближайшем ремонтном предприятии.
При приближении грозы необходимо выключить телевизор, вынуть сетевую вилку
из розетки и отключить от телевизора антенну.
ВНИМАНИЕ: ПРОСЛУШИВАНИЕ ЗВУКОВОГО СОПРОВОЖДЕНИЯ ТЕЛЕПЕРЕДАЧ
РЕКОМЕНДУЕТСЯ ПРОВОДИТЬ ПРИ СРЕДНЕМ УРОВНЕ ГРОМКОСТИ (ИНДИКАЦИЯ – 30)!
Чрезмерное звуковое давление в наушниках может привести к потере слуха.
В целях соблюдения правил безопасности, а также для увеличения срока службы,
не оставляйте телевизор в дежурном режиме, если Вы покидаете помещение на продолжительное время. Для полного выключения телевизора вынимайте сетевую вилку из розетки.
Запрещается прикасаться к штырям сетевой вилки телевизора в течение 2 с с момента
изъятия вилки из розетки.
Не подвергайте пульт ДУ с элементами питания чрезмерному нагреву от источника тепла
(огня), солнечного света или подобных источников.
ПОЖАРНАЯ БЕЗОПАСНОСТЬ
При эксплуатации телевизора необходимо соблюдать следующие правила пожарной
безопасности:
не устанавливайте телевизор в непосредственной близости от легковоспламеняющих-
ся и распространяющих огонь предметов, а также вблизи отопительных приборов, где нарушается тепловой режим и он плохо охлаждается. Не закрывайте вентиляционные отверстия в кожухе
такими предметами, как газеты, скатерти, занавески и т.п.;
располагайте телевизор в хорошо проветриваемом месте;
не допускайте попадания жидкости внутрь телевизора или на его поверхность;
не допускайте попадания жидкости на пульт ДУ;
не оставляйте включенный телевизор без присмотра. Обеспечьте условия, исключаю-
щие возможность самостоятельного включения телевизора малолетними детьми.
Если органы управления повреждены или телевизор неисправен (отсутствует изображе-
ние, слышно гудение и т.п.), при появлении запаха или дыма НЕМЕДЛЕННО ОТКЛЮЧИТЕ
ТЕЛЕВИЗОР ОТ СЕТИ и вызовите специалиста ремонтного предприятия.
ПОМНИТЕ: ПРЕНЕБРЕЖЕНИЕ ОДНИМ ИЗ ВЫШЕУКАЗАННЫХ ПРАВИЛ МОЖЕТ ПРИВЕСТИ К
ПЕРЕГРЕВУ ТЕЛЕВИЗОРА, ВЫХОДУ ЕГО ИЗ СТРОЯ!
6
ПОДГОТОВКА К ПРИМЕНЕНИЮ
ВНИМАНИЕ: ДО ВКЛЮЧЕНИЯ ТЕЛЕВИЗОРА В ЭЛЕКТРИЧЕСКУЮ СЕТЬ НЕОБХОДИМО
ОЗНАКОМИТЬСЯ С МЕРАМИ ЭЛЕКТРИЧЕСКОЙ И ПОЖАРНОЙ БЕЗОПАСНОСТИ,
ПРИВЕДЕННЫМИ В РАЗДЕЛЕ "УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ" ДАННОГО
РУКОВОДСТВА!
После хранения телевизора в холодном помещении или после транспортирования в зим-
них условиях его можно включать в сеть не раньше, чем через 4 ч пребывания при комнатной
температуре в распакованном виде.
Распаковывание телевизора производите в следующем порядке:
- откройте упаковку и удалите верхние вкладыши-амортизаторы;
- осторожно достаньте телевизор из упаковки;
- положите телевизор горизонтально на ровную, чистую и мягкую поверхность;
- подсоедините левую опору (маркирована символом L) к телевизору, закрепите опору
винтами;
- подсоедините правую опору (маркирована символом R) к телевизору, закрепите опору
винтами;
- установите телевизор на устойчивую горизонтальную поверхность (стол, тумбу);
Установку телевизора на стену или потолок производите при помощи кронштейна, поку-
паемого отдельно.
Убедитесь в отсутствии повреждений корпуса, кожуха и экрана ЖК-панели. При обнаруже-
нии повреждений эксплуатация телевизора не допускается.
При перемещении телевизора отключите сетевой шнур и внешние соединители.
РЕКОМЕНДАЦИИ ПО УХОДУ
Перед чисткой телевизора необходимо вынуть вилку сетевого шнура из розетки.
Чистите корпус мягкой, слегка влажной, затем сухой тканью. Для удаления загрязнения
экрана используйте специально предназначенные для ухода за ЖК-панелью салфетки и спрей.
Категорически запрещается использовать растворители или бензин, так как они раз-
рушают поверхность ЖК-панели.
Экран ЖК-панели чувствителен как к электрическим, так и к физическим воздействиям.
Не допускайте надавливание на поверхность ЖК-панели. Это приводит к появлению на экране
светлых или темных пятен.
В связи с особенностями технологии производства ЖК-панели во избежание появле-
ния на экране следов границ изображения не рекомендуется длительное время просматривать
сюжеты в формате "4:3", а также нахождение на экране статичного (неподвижного) изображения;
Для увеличения срока службы ЖК-панели выключайте телевизор, если не используете
его.
Не царапайте и не стучите по поверхности ЖК-панели, так как это может ее повредить.
7
ПОРЯДОК РАБОТЫ
НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЯ
2
1
1 Фотоприемник и индикатор состояния телевизора: красное свечение – дежурный режим,
зеленое свечение - рабочий
2 Панель управления телевизора:
- кнопки VOL+ / VOL- – регулировка уровня громкости звука в сторону увеличения / уменьшения или перемещение курсора меню вправо / влево;
- кнопки CH+ / CH- – переключение номеров программ в сторону увеличения / уменьшения
или перемещение курсора меню вверх / вниз;
- кнопка MENU – включение / выключение меню настроек телевизора;
- кнопка SOURCE – выбор источника сигнала;
- кнопка POWER – включение / выключение дежурного режима.
8
Рисунок 1 – Внешний вид телевизора, назначение кнопок панели управления
Loading...
