AVR 1710S, AVR 171S, AVR 171S/230C AVR 1610S, AVR 161S, AVR 161S/230C

Audio/video-receiver

Gebruikershandleiding

AVR

Inhoudsopgave

INLEIDING 3

MEEGELEVERDE TOEBEHOREN 3

BELANGRIJKE VEILIGHEIDSINFORMATIE 3

DE AVR OPSTELLEN 3

BEDIENINGSELEMENTEN VOORPANEEL 4

AANSLUITINGEN ACHTERPANEEL 6

FUNCTIES VOOR AFSTANDSBEDIENING VAN HET SYSTEEM 8

INLEIDING TOT THUISTHEATER 10

STANDAARD THUISTHEATERSYSTEEM 10

MULTIKANAALS AUDIO 10

SURROUND FUNCTIES 10

UW LUIDSPREKERS OPSTELLEN 11

DE LINKER-, MIDDEN- EN RECHTERLUIDSPREKERS OPSTELLEN 11

DE SURROUND LUIDSPREKERS OPSTELLEN IN EEN

5.1-KANAALS SYSTEEM 11

ALLEEN AVR 1710S/AVR 171S: DE SURROUND LUIDSPREKERS OPSTELLEN IN EEN 7,1-KANAALS SYSTEEM 11

ALLEEN AVR 1710S/AVR 171S: DE FRONT HEIGHT LUIDSPREKERS IN EEN 7.1-KANAALS SYSTEEM OPSTELLEN 11

DE SUBWOOFER OPSTELLEN 11

TYPE AANSLUITINGEN VOOR THUISTHEATERSYSTEEM 12

LUIDSPREKERAANSLUITINGEN 12

SUBWOOFER-AANSLUITINGEN 12

BRONAPPARAAT AANSLUITINGEN 12

VIDEO AANSLUITINGEN 13

RADIO AANSLUITINGEN 13

NETWERK AANSLUITING 14

USB-POORT 14

AANSLUITINGEN MAKEN 14

UW LUIDSPREKERS AANSLUITEN 14

UW SUBWOOFER AANSLUITEN 15

UW TV OF BEELDSCHERM AANSLUITEN 15

UW AUDIO- EN VIDEOBRONAPPARATEN AANSLUITEN 16

USB- EN IOS-APPARATEN 18

VERBINDING MAKEN MET UW THUISNETWERK 18

DE RADIOANTENNES AANSLUITEN 18

EEN MULTIZONE-SYSTEEM INSTALLEREN 19

IR-APPARATUUR AANSLUITEN 20

DE ACTIVERINGSUITGANG AANSLUITEN 20

AANSLUITEN OP NETSPANNING 20

DE AFSTANDSBEDIENING INSTELLEN 21

DE BATTERIJEN IN DE AFSTANDSBEDIENING PLAATSEN 21

DE AFSTANDSBEDIENING PROGRAMMEREN VOOR HET BEDIENEN VAN UW BRONAPPARATEN EN TELEVISIE 21

DE AVR INSTELLEN 22

DE AVR INSCHAKELEN 22

HET SCHERMMENUSYSTEEM GEBRUIKEN 22

DE AVR CONFIGUREREN VOOR UW LUIDSPREKERS 22

UW BRONNEN INSTELLEN 23

UW AVR BEDIENEN 25

HET VOLUME REGELEN 25

HET GELUID DEMPEN 25

LUISTEREN DOOR EEN HOOFDTELEFOON 25

EEN BRON SELECTEREN 25

EEN SURROUND FUNCTIE SELECTEREN 25

LUISTEREN NAAR FM- EN AM-RADIO 26

LUISTEREN NAAR MEDIA OP EEN USB-APPARAAT 26

LUISTEREN NAAR EEN IPOD/IPHONE/IPAD-APPARAAT 27

LUISTEREN NAAR VTUNER (INTERNET RADIO) 28

LUISTEREN NAAR MEDIA VIA UW THUISNETWERK 28

MEDIA AFSPELEN VANAF EEN ROKU STREAMING STICK 29

LUISTEREN NAAR MEDIA VIA SPOTIFY CONNECT 29

USING THIS DEVICE WITH SPOTIFY CONNECT 29

GEAVANCEERDE FUNCTIES 29

AUDIO PROCESSING EN SURROUND GELUID 29

HANDMATIGE LUIDSPREKERINSTELLING 30

SYSTEEMINSTELLINGEN 34

UITSCHAKELTIMER 34

PROCESSOR RESETTEN 34

PROBLEMEN OPLOSSEN 35

SPECIFICATIES 36

BIJLAGE 37

AVR

Inleiding, Meegeleverde toebehoren,

Belangrijke veiligheidsinformatie en De AVR opstellen

NEDERLANDS

Inleiding

Hartelijk dank dat u voor dit product van Harman Kardon hebt gekozen!

Al meer dan vijftig jaar lang is het de missie van Harman Kardon om de eigen passie voor muziek en entertainment met anderen te delen, door middel van toonaangevende technologie, om topprestaties te realiseren. Sidney Harman en Bernard Kardon vonden de receiver uit. Dit was één enkele component die was ontworpen om thuisentertainment te vergemakkelijken zonder concessies te doen aan de prestaties. In de loop van de jaren zijn producten van Harman Kardon gemakkelijker in gebruik geworden, bieden zij meer functies en klinken zij beter dan ooit.

De AVR 1710S/AVR 171S 7.2-kanaals en AVR 1610S/AVR 161S 5.1-kanaals digitale audio-/video-receivers (AVR's) zetten deze traditie voort met enkele van de meest geavanceerde voorzieningen voor audio- en videoverwerking ooit en een breed scala van luister- en kijkopties.

Lees deze handleiding en raadpleeg deze opnieuw als u meer vertrouwd raakt met de functies en bediening van het apparaat om optimaal plezier aan uw nieuwe AVR te beleven.

Als u vragen hebt over dit product, de installatie of de bediening ervan, neemt u contact op met uw Harman Kardon detaillist of eigen installateur, of bezoekt u de website op www.harmankardon.com.

Meegeleverde toebehoren

De volgende toebehoren worden meegeleverd met uw AVR. Als een van deze items ontbreekt, neemt u contact op met uw Harman Kardon dealer of met de klantenservice van Harman Kardon op www.harmankardon.com.

• Systeemafstandsbediening

• EzSet/EQ™-microfoon

• AM-lusantenne

• FM-draadantenne

• Twee AAA-batterijen

• Netsnoer (alleen AVR 171S/AVR 161S)

BELANGRIJKE VEILIGHEIDSINFORMATIE

Controleer lijnvoltage vóór gebruik

De AVR 1710S en AVR 1610S zijn ontworpen voor gebruik met 120 V wisselstroom (AC). De AVR 171S en AVR 161S zijn ontworpen voor gebruik met 220 – 240 V wisselstroom (AC). Als uw receiver wordt aangesloten op een ander lijnvoltage dan waarvoor deze is bedoeld kan dit een veiligheidsrisico en brandgevaar opleveren en het apparaat beschadigen. Als u vragen hebt over de voltagevereisten voor uw speciﬁeke model of over het lijnvoltage in uw regio, neemt u contact op met de dealer waar u het product hebt aangeschaft voordat u de stekker van het apparaat in een stopcontact steekt.

Gebruik geen verlengsnoeren

Om veiligheidsrisico's te vermijden, gebruikt u alleen het netsnoer dat is meegeleverd met uw apparaat. Wij adviseren geen verlengsnoeren te gebruiken met dit product. Net als bij alle andere elektrische apparaten mag u geen voedingskabels onder tapijten of vloerbedekking door leiden of er zware voorwerpen op plaatsen. Beschadigde netsnoeren moeten onmiddellijk worden vervangen door een geautoriseerd servicecentrum met een snoer dat aan de fabrieksspeciﬁcaties voldoet.

Ga voorzichtig om met het netsnoer

Trek bij het verwijderen van het netsnoer uit een stopcontact altijd aan de stekker, nooit aan het snoer. Als u van plan bent uw AVR langere tijd niet te gebruiken, haalt u de stekker van het netsnoer uit het stopcontact.

Maak de behuizing niet open

Binnen in dit product bevinden zich geen componenten waarop de gebruiker onderhoud op kan of moet uitvoeren. Als de behuizing wordt geopend, kan dit een schokgevaar opleveren, terwijl eventuele aanpassingen van het product uw garantie ongeldig maken. Als water of een metalen voorwerp zoals een paperclip, draadje of nietje per ongeluk in het apparaat terechtkomt, koppelt u het onmiddellijk los van de voedingsbron en neemt u contact op met een geautoriseerd servicecentrum.

CATV of antenne-aarding (AVR 1710S/AVR 1610S)

Als er een externe antenne of kabelsysteem bij dit product hoort, dient u zich ervan te verzekeren dat die geaard is om enige bescherming te bieden tegen spanningspieken en statische ladingen. Artikel 810 van de Amerikaanse nationale elektrische code, ANSI/ NFPA 70-1984, biedt informatie met betrekking tot de correcte aarding van de mast en ondersteuningsstructuur, de aarding van de ingangsdraad voor een antenne-ontlaadunit, de grootte van aardegeleiders, de locatie van de antenne-ontlaadunit, verbinding met de aardelektroden en vereisten voor de aardelektrode.

OPMERKING VOOR DE INSTALLATEUR VAN HET KABELTELEVISIESYSTEEM: Deze herinnering wordt verstrekt om de aandacht van de installateur van kabeltelevisiesystemen te vestigen op artikel 820-40 van de NEC dat richtlijnen voor de juiste aarding vermeldt en dat, in het bijzonder, aangeeft dat de aardingskabel zo dicht mogelijk bij het punt van de kabelinvoer op het aardingssysteem van het gebouw moet worden aangesloten.

De AVR opstellen

• Plaats de AVR op een stabiele en vlakke ondergrond. Controleer of de ondergrond en eventuele montagehardware het gewicht van de AVR kan dragen.

• Zorg voor voldoende vrije ruimte boven en onder de AVR voor ventilatie. De aanbevolen vrije afstand bedraagt 30 cm boven het toestel, 30 cm achter het toestel en 30 cm aan beide kanten van het toestel.

• Als u de AVR in een kast of andere afgesloten ruimte installeert, moet u zorgen voor lucht voor koeling binnen de kast. Soms kan zelfs een ventilator nodig zijn.

• Zorg ervoor dat de ventilatieopeningen aan de bovenkant van de AVR niet worden geblokkeerd en plaats geen voorwerpen direct boven de ventilatieopeningen.

• Plaats de AVR niet direct op een oppervlak dat van tapijt is voorzien.

• Plaats de AVR niet op vochtige of natte locaties, op extreem warme of koude plekken, in de buurt van verwarmingstoestellen of ventilatoren, of in direct zonlicht.

AVR

Bedieningselementen voorpaneel

afstemmingsmodus (alleen

AVR 1710S/AVR 1610S)

Toets RDS (alleen AVR

Power

controlelampje

Toets voor

171S/161S)

Aan/uit-

toets

Hoofdtelefooningang/

EzSet/EQ

Microfooningang

USB

poort

Toets voor kanaalvolumeregeling

sensor

Set

toets

Links/Rechts

toetsen

Voorpaneel

display

Toetsen Omhoog/

Omlaag/

Afstemmingstoetsen

Volume

regelaar

Surround Modes

(Surround functies)

keuzetoetsen

Audio ingangs-

toets

Toets voor surround-

moduscategorie

Bronselectie-

toetsen

AVR

Bedieningselementen voorpaneel

NEDERLANDS

Bedieningselementen voorpaneel, vervolg

Voedingslampje/Aan/uit-toets: De AVR heeft drie verschillende voedingsmodi:

• Off (Uit) (voedingslampje brandt oranje): In de Uit-stand wordt het energieverbruik

tot een minimum beperkt als u de AVR niet gebruikt. Wanneer de AVR uitgeschakeld is, zal het niet automatisch inschakelen of audio afspelen in reactie op een AirPlay stream van een netwerkapparaat (alleen AVR 1710S/AVR 171S). Wanneer de AVR is uitgeschakeld, drukt u op de aan/uit-toets om het toestel aan te zetten. Om de AVR uit te schakelen wanneer het is ingeschakeld, drukt u langer dan drie seconden op de aan/uit-toets. De melding “Uw apparaat wordt uitgeschakeld” verschijnt twee seconden op het display van het voorpaneel en schakelt dan uit.

OPMERKING: U kunt menu System Setup (Systeeminstelling) instellen om de AVR automatisch na een bepaalde tijd laten uitschakelen vanuit de Sleep (Timer) functie. Zie Systeeminstellingen op pagina 34.

• Sleep (Timer) (Controlelampje brandt continu oranje en het display op het frontpaneel toont de melding “Device sleep” (Timer geactiveerd): De timerfunctie schakelt sommige AVR-circuits uit, maar stelt de AVR in staat automatisch in te schakelen en audio weer te geven in reactie op een AirPlay of DLNA DMR stream van een netwerkapparaat (alleen AVR 1710S/AVR 171S). Wanneer de AVR op Timer staat, drukt u op de aan/uit-toets om het toestel aan te zetten. U kunt de AVR in de Timerfunctie zetten als het apparaat is ingeschakeld door langer dan drie seconden op de aan/uit-toets te drukken. De display op het voorpaneel toont de melding “Your device is going to sleep” (Uw toestel schakelt in de timerstand) terwijl de AVR in de timermodus staat.

OPMERKING: De AVR schakelt na 30 minuten automatisch in de timerstand als geen audiosignaal wordt ontvangen of geen toetsen worden ingedrukt, tenzij USB, iPod, Home Network, vTuner, AirPlay DLNA DMR actief is. In deze gevallen zal de AVR automatisch in de slaapstand worden geschakeld na de tijd die is ingesteld in Auto Power Off (Automatisch uitschakelen). Zie Systeeminstellingen op pagina 34.

• On (Aan) (voedingslampje brandt wit): Als de AVR is ingeschakeld, is deze volledig operationeel.

Hoofdtelefoonaansluiting/EzSet/EQ-microfoonaansluiting: Sluit een 1/4" stereo hoofdtelefoon aan op deze aansluiting om individueel te luisteren. Deze aansluiting wordt tevens gebruikt voor het verbinden van de meegeleverde microfoon voor de EzSet/EQprocedure beschreven in De AVR conﬁgureren voor uw luidsprekers op pagina 22.

Toets voor afstemmingsmodus (alleen AVR 1710S/AVR 1610S): Druk op deze toets om de radio over te schakelen tussen de handmatige (telkens één frequentiestap) en automatische (frequenties zoeken met acceptabele signaalsterkte) FMafstemmingsmodus. Met de toets wordt tevens overgeschakeld tussen stereo- en monomodus als is afgestemd op een FM-zender.

Toets RDS (alleen AVR 171S/161S): Bij het beluisteren van een FM-radiozender die RDS-informatie uitzendt, worden met deze toets de verschillende RDS-functies geactiveerd.

USB-poort: De USB-poort kan worden gebruikt voor het afspelen van audiobestanden vanaf een Apple iOS gebruikt voor het afspelen van MP3- en WMA-audiobestanden vanaf een USB-apparaat dat in de poort wordt geplaatst. Steek de aansluiting of het apparaat volledig in de USB-poort. U kunt de aansluiting of het apparaat op elk gewenst moment aansluiten of loskoppelen. Er is geen speciale procedure voor installatie of uitwerpen.

U kunt ook de USB-poort gebruiken om ﬁrmware-upgrades uit te voeren. Als in de toekomst een upgrade beschikbaar komt voor het besturingssysteem van de AVR, kunt u deze via deze poort naar de AVR downloaden. Er zullen dan ook volledige instructies worden bijgeleverd.

BELANGRIJK: Sluit geen pc of andere USB-host/controller aan op deze poort, omdat u anders zowel de AVR als het andere apparaat kunt beschadigen.

Toets voor aanpassing van het kanaalvolume: Druk op deze toets om de individuele

aanpassing van het kanaalniveau te activeren. Gebruik, nadat u op deze toets hebt gedrukt, de toetsen Omhoog/Omlaag om het kanaal te selecteren dat u wilt aanpassen en de toetsen Links/Rechts om het kanaalniveau aan te passen.

Toets voor audio-invoer: Druk op deze toets om de audio-invoeraansluiting voor de huidige bron te wijzigen. Gebruik de toetsen Links/Rechts om door de beschikbare invoerverbindingen te bladeren en druk op de toets Set om de momenteel weergegeven verbinding toe te wijzen aan de bron.

apparaat dat is verbonden met de poort en kan tevens worden

IR-sensor: Deze sensor ontvangt IR-opdrachten (infrarood) van de afstandsbediening. Zorg ervoor dat de sensor niet wordt geblokkeerd.

Toets Set: Druk op deze toets om de huidige gemarkeerde optie in het menu te selecteren.

Toetsen Links/Rechts: Gebruik deze toetsen om door de menu's van de AVR te

navigeren.

Dimmer voorpaneel: Verschillende berichten worden in dit display van twee regels weergegeven als reactie op opdrachten en veranderingen in het binnenkomende signaal. Bij normaal gebruik wordt de naam van de huidige bron weergegeven op de bovenste regel, terwijl de actieve surround functie wordt weergegeven op de onderste regel. Als het schermmenusysteem (OSD) in gebruik is, worden de huidige menu-instellingen weergegeven.

Toetsen Omhoog/Omlaag/Afstemmingstoetsen: Gebruik deze toetsen om door de menu's van de AVR te navigeren. Als de radio de actieve bron is, gebruikt u deze toetsen om af te stemmen op zenders overeenkomstig de instelling van de Tuning Modus (Afstemmingsmodus) toets (zie boven).

Toets voor surround-moduscategorie: Druk op deze toets om een surroundgeluidscategorie te selecteren. Telkens wanneer u op deze toets druk wordt een andere categorie geselecteerd voor de surround-modus: Auto Select (Automatische selectie), Virtual (Virtueel), Stereo, HARMAN NSP, Movie (Film), Music (Muziek) en Video Game (Videospel). Als u de speciﬁeke surround-geluidsmodus wilt wijzigen binnen de categorie, gebruikt u de selectietoetsen voor surround-modus. Zie Audio processing en surround geluid op pagina 29 voor meer informatie over surround functies.

Selectietoetsen voor surround-modus: Nadat u de gewenste surroundmoduscategorie hebt geselecteerd, drukt u op deze toetsen om een speciﬁeke modus te selecteren binnen de categorie, bijvoorbeeld om over te schakelen van Dolby® Pro Logic® II-ﬁlmmodus naar DTS®NEO:6 ﬁlmmodus. De beschikbaarheid van surround-modi is afhankelijk van de aard van het broninvoersignaal, dus digitaal of analoog, en het aantal kanalen dat is gecodeerd binnen het signaal.

Bronselectietoetsen: Druk op deze toetsen om de actieve bron te selecteren.

Volumeknop: Draai aan deze knop om het volume hoger of lager te zetten.

AVR

Aansluitingen achterpaneel

AVR 1710S/AVR 171S

Digitale audio aansluitingen

Aansluitingen achterpaneel

Ventilatoropeningen

Radioantenne

aansluitingen

Analoge audio

aansluitingen

AVR 1610S/AVR 161S

Digitale audio aansluitingen

Netwerk

aansluiting

Subwoofer

Pre-Out

aansluiting:

Netwerk

aansluiting

HDMI-

uitgangaansluitingen

HDMI-

uitgangaansluitingen

HDMI ingang aansluiting

Luidspreker

aansluitingen

HDMI ingang aansluiting

Analoge video

ingangen

HDMI ingang

aansluitingen

IR-ingang en activeringsuitgang

HDMI ingang

aansluitingen

Netsnoer

(alleen de AVR 1710S)

Netvoedingaansluiting (AVR 171S)

Radioantenne

aansluitingen

Analoge audio

aansluitingen

Subwoofer

Pre-Out

aansluiting

IR-ingang en

activeringsuitgang

Luidspreker

aansluitingen

Analoge video

ingangen

Netvoeding-

aansluiting

(alleen de AVR 161S)

Netsnoer

(alleen de AVR 1610S)

AVR

Aansluitingen achterpaneel

NEDERLANDS

Aansluitingen op achterpaneel, vervolg

Digitale audio-aansluiting: Als uw niet-HDMI-bronapparaten digitale uitgangen

hebben, kunt u deze vaak aansluiten op de digitale audio-aansluitingen van de AVR. OPMERKING: Sluit elk apparaat uitsluitend aan via één type digitale aansluiting (HDMI, optisch of coaxiaal). Zie Uw audio- en videobronapparaten aansluiten op pagina 16 voor meer informatie.

Radioantenne-aansluitingen: Sluit de meegeleverd AM- en FM-antenne aan op de respectievelijke aansluiting voor radio-ontvangst.

Analoge audio-aansluiting: De onderstaande analoge video-aansluitingen zijn beschikbaar:

• Analoge audio-ingangaansluitingen: Gebruik de analoge audio-ingangaansluitingen van de AVR voor bronapparaten die geen HDMI- of digitale audio-aansluitingen hebben. Zie Uw audio- en videobronapparaten aansluiten op pagina 16 voor meer informatie.

• Zone 2 Out aansluitingen (alleen AVR 1710S/AVR 171S): Sluit deze aansluitingen aan op een externe versterker om de luidsprekers te voeden in een andere zone van een multizone systeem.

Netwerk aansluiting: Als uw thuisnetwerk bedraad is, gebruik dan een Cat. 5- of Cat. 5E-kabel (niet meegeleverd) om de netwerkaansluiting van de AVR te verbinden met uw thuisnetwerk, zodat u kunt luisteren naar internetradio en inhoud van apparaten die DLNA ondersteunen en zijn verbonden met het netwerk. Zie Verbinding maken met uw thuisnetwerk op pagina 18 voor meer informatie.

Subwoofer Pre-Out aansluiting: Sluit deze aansluiting aan op een subwoofer met eigen voeding en een lijningang. Zie Uw subwoofer aansluiten op pagina 15 voor meer informatie. OPMERKING: De AVR 1710S en de AVR 171S hebben twee aansluitingen voor subwoofers.

HDMI-uitgangaansluitingen: Als uw tv over een HDMI-aansluiting beschikt en u HDMIbronapparaten aansluit op de AVR, gebruikt u een HDMI-kabel (niet meegeleverd) om uw deze aan te sluiten op de HDMI-beeldschermuitgang van de AVR. OPMERKING: De AVR 1710S en de AVR 171S hebben twee HDMI-uitgangangaansluitingen.)

Opmerkingen over het gebruik van de HDMI-uitgangaansluiting:

• Als u een met DVI uitgerust beeldscherm aansluit op de HDMI-beeldschermuitgang, gebruikt u een HDMI-naar-DVI-adapter en brengt u een aparte audio-aansluiting tot stand.

• Controleer of het met HDMI uitgeruste beeldscherm compatibel is met HDCP (High-bandwidth Digital Content Protection). Als dat niet het geval is, maak dan geen gebruik van HDMI voor de aansluiting, maar gebruik een analoge composiet video-aansluiting en maak een aparte audio-aansluiting.

• Alleen AVR 1710S/AVR 171S: Als u een 3D-tv hebt aangesloten op de HDMI Out 1 aansluiting en een 2D-tv op de HDMI Out 2 aansluiting, zal de AVR geen 3D weergeven als beide tv's zijn ingeschakeld. Om 3D-inhoud te bekijken, de AVR en beide tv's uitschakelen. Vervolgens eerst de 3D-tv inschakelen, dan de AVR inschakelen en als laatste het 3D-bronapparaat inschakelen. De 2D-tv NIET weer inschakelen.

Analoge video-aansluitingen: De onderstaande analoge video-aansluitingen zijn beschikbaar:

• Composiet video-ingangen: Gebruik composiet video-aansluitingen voor videobronapparaten die geen HDMI-aansluitingen hebben. Ook moet u een audioaansluiting tot stand brengen tussen het bronapparaat en de AVR. Zie Uw audio- en videobronapparaten aansluiten op pagina 16 voor meer informatie.

• Composiet video-beeldschermuitgangaansluiting: Als uw tv of videoscherm geen HDMI-aansluiting heeft of uw tv wel een HDMI-aansluiting heeft maar er bronapparaten zijn aangesloten met alleen composiet video-aansluitingen, gebruikt u een composiet video-kabel (niet meegeleverd) om de composiet videobeeldschermuitgang van de AVR aan te sluiten op de composiet video-ingang van uw tv.

HDMI

Invoeringangen: Een HDMI-aansluiting verstuurt digitale audio- en videosignalen

tussen apparaten. Als uw bronapparaten HDMI-aansluitingen hebben, kunt u die aansluitingen gebruiken om de best mogelijke video- en audiokwaliteit te verkrijgen. Aangezien de HDMI-kabel zowel digitale video- als digitale audiosignalen biedt, hoeft u geen extra audio-aansluitingen te maken voor apparaten die u aansluit via de HDMIaansluiting. Zie Uw audio- en videobronapparaten aansluiten op pagina 16 voor meer informatie.

IR-ingang en activeringsaansluiting: De onderstaande IR en activeringsaansluitingen zijn beschikbaar:

• IR In aansluitingen:Als de IR-sensor op het voorpaneel is geblokkeerd (bijvoorbeeld als de AVR is geïnstalleerd in een kast), sluit u een optionele IR-receiver aan op de IR-ingang.

• 12 V activeringsaansluiting: Deze aansluiting levert 12 V gelijkstroom als de AVR is ingeschakeld. Het kan worden gebruikt om andere apparaten zoals een subwoofer met eigen voeding aan en uit te schakelen.

• Zone 2 IR aansluitingen (alleen AVR 1710S/AVR 171S): Sluit een IR-receiver in Zone 2 van een multizone systeem aan op deze aansluiting om de AVR te besturen vanuit de andere zone.

Ventilatoropeningen (alleen AVR 1710S/AVR 171S): Deze openingen worden door de ventilator van de AVR gebruikt om het systeem te koelen. Houd een vrije ruimte van ten minste 75mm van het dichtstbijzijnde oppervlak om oververhitting van het toestel te voorkomen. Het is normaal dat de ventilator niet is ingeschakeld bij normale volumeniveaus. Een temperatuursensor zorgt ervoor dat de ventilator alleen inschakelt wanneer dat nodig is.

BELANGRIJKE OPMERKING: De ventilatoropeningen nooit blokkeren. Dit kan de AVR oververhitten tot een gevaarlijk niveau.

Netvoedingaansluiting (alleen de AVR 171S/AVR 161S): Nadat u alle andere

aansluitingen tot stand hebt gebracht, steekt u de stekker van het meegeleverde netsnoer in deze aansluiting en in een stopcontact zonder schakelaar.

Netsnoer (alleen AVR 1710S/AVR 1610S): Nadat u alle andere aansluitingen tot stand hebt gebracht, steekt u de stekker in een stopcontact zonder schakelaar.

HDMI ingangaansluitingen: Als u een Roku Streaming Stick apparaat of ander MHLapparaat hebt, plaatst u deze in de HDMI/MHL In-aansluiting. Als u geen MHL-apparaat hebt, kunt u deze aansluiting voor een HDMI-apparaat gebruiken.

Luidsprekeraansluitingen: Gebruik luidsprekerdraden met twee geleiders om elke set aansluitklemmen op de juiste luidspreker aan te sluiten. Zie Uw luidsprekers aansluiten op pagina 14 voor meer informatie.

OPMERKING: De Assigned Amp luidsprekersaansluitingen (alleen AVR 1710S/ AVR 171S) worden gebruikt voor de surround achter of Front Height kanalen in een 7.1-kanaals thuistheater, of u kunt deze toewijzen aan een andere kamer voor multizone gebruik of voor Front Height kanalen voor Dolby® Pro Logic IIz bediening. Zie Uw luidsprekers opstellen op pagina 11 voor meer informatie.

AVR

Functies voor afstandsbediening van het systeem

IR-zender

Uit-toets

Aan-toets

AVR-toets

Surround Modes

(Surround functies) toets

OK-toets

Back/Exit

(Terug/Sluiten) toets

Zone 2 toets (alleen AVR 1710S/AVR 171S)

Mute (Demping) toets

Bronselectietoetsen

OSD/Menu (Schermmenu) toets

Omhoog/Omlaag/ Links/Rechts toetsen

Home toets

Cijfertoetsen

Wistoets

Toets voor vertraging

Toetsen Volume

omhoog/omlaag

Info/Option (Info/Opties) toets

Preset Scan toets

Direct toets

Toetsen voor

transportbesturing

Toets voor testtoon

Sleep (Timer) toets

Kanaal/Tuner toetsen

Toets voor dimmen van display RDS toets

Geheugentoets

Previous Channel (Vorige kanaal) toets

AVR

Functies voor afstandsbediening van het systeem

NEDERLANDS

Functies voor afstandsbediening van het systeem, vervolg

Behalve voor het bedienen van de AVR kan de afstandsbediening van de AVR ook worden gebruikt voor het bedienen van acht andere apparaten, waaronder een iPod/iPhone aangesloten op de USB-poort op het voorpaneel van de AVR. Tijdens het installatieproces kunt u de codes voor elk van uw broncomponenten in de afstandsbediening programmeren. (Zie De afstandsbediening programmeren voor het bedienen van uw bronapparaten en TV op pagina 21 voor informatie over programmeren.) U kunt een component bedienen door op de bijbehorende bronselectietoets te drukken om de bedieningsmodus van de afstandsbediening te wijzigen.

De functie van een toets is afhankelijk van welk component wordt bediend. Zie tabel A13 in de bijlage voor een lijst met functies voor elk type component. De meeste toetsen op de afstandsbediening hebben vaste functies, hoewel de exacte codes die worden overgedragen variëren afhankelijk van het speciﬁeke apparaat dat wordt bediend. Vanwege het brede scala van functies voor verschillende bronapparaten, hebben wij slechts enkele van de meestgebruikte functies op de afstandsbediening opgenomen: nummertoetsen, transportbesturing, besturing van televisiekanalen, menutoegang en in-/uitschakelen. Toetsen toegewezen aan de AVR - AVR Power Aan/Uit, Surround Modes (Surround functies), Volume, Delay (Demping) en Sleep Settings (Timerinstellingen) - zijn op elk gewenst moment beschikbaar, ook wanneer de afstandsbediening een ander apparaat controleert.

Aan/uit-toetsen: Druk op deze toetsen om de AVR aan en in de timerstand of uit te zetten. Zie Voedingslampje/Aan/uit-toets op pagina 4 voor bijzonderheden.

IR-zender: Terwijl op toetsen op de afstandsbediening wordt gedrukt, worden infraroodcodes verzonden door deze lens.

Zone 2 toets (alleen AVR 1710S/AVR 171S): Met deze toets selecteert u of de AVRfuncties invloed hebben op de hoofdruimte (Zone 1) of de andere zone van een multizone systeem (Zone 2). Wanneer de afstandsbediening in de Zone 2-modus staat, gaat de Zone 2 toets branden wanneer u op een toets drukt.

Mute (Demping) toets: Druk op deze toets om het geluid uit de luidsprekeruitgangen en hoofdtelefoonaansluiting van de AVR te dempen. U kunt het geluid weer inschakelen door op deze toets te drukken of om het volume aan te passen.

Source Selector (Bronselectie) toetsen: Druk op een van deze toetsen om een bronapparaat te kiezen, b.v. Disc, Cable/Sat (Kabel/Sat), Radio, enz. Met deze actie wordt tevens de AVR ingeschakeld en wordt de bedieningsfunctie op de afstandsbediening veranderd om het geselecteerde bronapparaat te bedienen.

• Wanneer u de eerste keer op de radiotoets drukt, schakelt de AVR naar de laatste gebruikte golfband (AM of FM). Telkens wanneer u op deze toets drukt, wordt overgeschakeld naar de andere golfband.

• Wanneer u de eerste keer op de USB-toets drukt, schakelt de AVR over naar de als laatste gebruikte bron (USB of iPod). Bij elke druk op de toets wordt overgeschakeld tussen de twee bronnen.

• Wanneer u de eerste keer op de toets voor Netwerk drukt, schakelt de AVR over naar de als laatste gebruikte bron (Network of vTuner). Bij elke druk op de toets wordt overgeschakeld tussen de twee bronnen.

AVR-toets: Druk op deze toets om de AVR met de afstandsbediening te bedienen.

Surround Modes (Surround Functies) toets: Druk op deze toets om het submenu

van Surround functies te openen. Selecteer een surround functie categorie: Auto Select (Automatische selectie), Virtual Surround (Virtueel geluid), Stereo, HARMAN NSP, Movie (Film), Music (Muziek) of Game (Spel). Wanneer u een categorie selecteert, wordt het gemarkeerd en de surround-functie verandert.

Om de surround-functie voor de gekozen categorie te wijzigen, navigeert u naar het Surround Functie menu in het schermmenu van de AVR. Selecteer de gewenste categorie en gebruik de Links/Rechts toetsen om een van de beschikbare surround functies te selecteren. Zie Geavanceerde functies op pagina 29 voor meer informatie.

OSD/Menu (Schermmenu) toets: Wanneer de afstandsbediening ingesteld is om de AVR te bedienen, drukt u op deze toets om het schermmenu (OSD) van de AVR te openen. Deze toets wordt ook gebruikt in de menu's van de tuner en een iPod aangesloten op het voorpaneel van de AVR's USB-poort, en wordt ook gebruikt om het hoofdmenu op sommige bronnen weer te geven.

Omhoog/Omlaag/Links/Rechts-toetsen: Deze toetsen worden gebruikt om door het menusysteem te navigeren en de tuner te bedienen.

OK-toets: Deze toets wordt gebruikt om opties in het menusysteem te selecteren.

Back/Exit (Terug/Sluiten) toets: Druk op deze toets om terug te keren naar het vorige

menu of om het menu te sluiten.

Home toets: Druk op deze toets om het Home menu voor een Roku Streaming Stick aangesloten op de AVR’s MHL/HDMI ingang te openen.

Cijfertoetsen: Gebruik deze toetsen om getallen voor radiozenderfrequenties in te voeren of om voorkeurszenders te selecteren.

Wistoets: Druk op deze toets om een radiozenderfrequentie te wissen die u gedeeltelijk hebt ingevoerd.

Toets voor testtoon: Druk op deze toets om de testgeluid te activeren dat via elke luidspreker circuleert, zodat u de afzonderlijke niveaus van de luidsprekers kunt aanpassen. Gebruik de Omhoog/Omlaag toetsen om het geluid naar een andere luidsprekers te schakelen en gebruik de Links/Rechts toetsen om het volume van de luidspreker die het testgeluid weergeeft in te stellen.

Toets voor vertragingsaanpassing: Door op deze toets te drukken kunt u twee verschillende typen vertragingsaanpassing instellen (gebruik de Omhoog/Omlaag toetsen om de instellingen te doorlopen):

• Lip Sync: Met deze instelling kunt u de audio- en videosignalen vanaf een bron opnieuw synchroniseren om te voorkomen dat er een probleem met “lipsynchronisatie” optreedt. Problemen met lipsynchronisatie kunnen zich voordoen wanneer het videogedeelte van een signaal een extra bewerking ondergaat in het bronapparaat of tijdens de videoweergave. Gebruik de toetsen Links/Rechts om de audio te vertragen met maximaal 180 ms.

• Distance (Afstand): Met deze instellingen kunt u de vertraging opgeven voor elke luidspreker ter compensatie voor de verschillende afstanden waar zij zich mogelijk bevinden ten opzichte van de luisterpositie. Gebruik de toetsen Omhoog/Omlaag om elk van de luidsprekers van het systeem te doorlopen en gebruik de toetsen Links/ Rechts om de afstand van elke luidspreker ten opzichte van de luisterpositie in te stellen. Zie Handmatig luidsprekerinstellingen uitvoeren op pagina 30, voor meer informatie.

Sleep (Timer) toets: Druk op deze toets om de timer te activeren. Dit schakelt de receiver uit na de ingesteld tijd. Elk druk op de toets verhoogt de tijd met 10 minuten, tot maximaal 90 minuten. Aan het einde van de tijd verschijnt de melding “Sleep Off” (Timer uit).

Volume Up/Down (Volume hoger/lager) toetsen: Druk op deze toetsen om het volume te verhogen of te verlagen.

Kanaal/Tuner toetsen: Wanneer de radio is geselecteerd, drukt u op deze toetsen om een geprogrammeerde radiozender te kiezen. Bij gebruik van een kabel, satelliet of HDTV set-top box of een televisie, drukt u op deze toetsen om het kanaal te veranderen.

Info/Option (Info/Opties) toets:Indrukken om de beschikbare optie-instellingen voor de huidige bron weer te geven.

Toets voor dimmen van display: Druk op deze toets om het display op het voorpaneel van de AVR geheel of gedeeltelijk te dimmen.

Preset Scan toets: Wanneer Radio is de geselecteerde bron is, drukt u op deze toets om elk van uw voorkeurzenders achtereenvolgens vijf seconden weer te geven. Door op de toets opnieuw in te drukken blijft u op de huidige zender.

Toets RDS (alleen AVR 171S/161S): Bij het beluisteren van een FM-radiozender die RDS-informatie uitzendt, worden met deze toets de verschillende RDS-functies geactiveerd.

Direct toets: Druk op deze toets om direct op een radiozender af te stemmen door de frequentie in te voeren met de nummertoetsen.

Geheugentoets: Druk op deze toets om de huidige radio- zender als preset op te slaan.

Toetsen voor transportbesturing: Deze toetsen worden gebruikt om bronapparaten te

bedienen.

Previous Channel (Vorige kanaal) toets: Wanneer de tv de geselecteerde bron is, drukt u op deze toets om te schakelen naar het eerder afgestemde kanaal.

™

AVR

Inleiding tot thuistheater

Dit inleidende gedeelte helpt u vertrouwd te raken met enkele basisconcepten die uniek zijn voor meerkanaals receivers met surround-geluid. Dit zal het u gemakkelijker maken om uw AVR op te stellen en te bedienen.

Standaard thuistheatersysteem

Een thuistheater bestaat gewoonlijk uit een audio-/video-receiver, die het systeem bestuurt en voor versterking via de luidsprekers zorgt, een disc-speler, een broncomponent voor televisie-uitzendingen (kabelkastje, satellietschotel, HDTV-tuner of antenne aangesloten op de tv), een TV of beeldscherm en meerdere luidsprekers.

Multikanaals audio

Het grootste voordeel van een thuistheatersysteem is de mogelijkheid om “surroundgeluid” te produceren. Bij surround-geluid worden meerder luidsprekers en versterkerkanalen gebruikt om u onder te dompelen in de audio-visuele weergave waardoor een veel realistischere ervaring wordt geboden.

Er kunnen maximaal zeven hoofdluidsprekers rechtstreeks op uw AVR worden aangesloten, plus een subwoofer. Elke hoofdluidspreker heeft zijn eigen versterkerkanaal binnen in de AVR. Een systeem met meer dan twee luidsprekers wordt een meerkanaals of multikanaals systeem genoemd. De verschillende typen hoofdluidsprekers in een thuistheatersysteem zijn:

Links voor en rechts voor: De luidsprekers links voor en rechts voor worden gebruikt zoals bij een 2-kanaals systeem. In vele standen voor surround-geluid zijn deze luidsprekers secundair, terwijl de hoofdactie, met name dialoog, wordt weergegeven door de middelste luidspreker.

Midden: Tijdens het bekijken van ﬁlms en televisieprogramma geeft de middelste luidspreker het grootste deel van de dialoog en andere soundtrackinformatie weer, waardoor deze wordt verankerd met het beeld. Als u naar een muziekprogramma luistert, helpt de middelste luidspreker u bij het tot stand brengen van een naadloze soundstage aan de voorzijde, waardoor een realistischere luisterervaring wordt gecreëerd, alsof u er zelf bij bent.

Surround links en rechts: De linker en rechter surround-luidspreker produceren omgevingsgeluiden die helpen bij het creëren van een realistische, immersieve surroundgeluidsomgeving. Zij helpen tevens bij het weergeven van directionele geluidseffecten, zoals het overvliegen van een vliegtuig.

Veel mensen denken dat het geluid uit de surround-luidsprekers net zo hard moet zijn als dat uit de voorste luidsprekers. Hoewel u alle luidsprekers in uw systeem calibreert zodat deze even luid klinken op de luisterpositie, gebruiken de meeste artiesten de surroundluidsprekers uitsluitend voor omgevingseffecten en zij creëren hun programma's zodanig dat relatief weinig geluid naar deze luidsprekers wordt gestuurd.

Subwoofer: Een subwoofer is ontworpen om alleen de laagste frequenties (de diepe bas) weer te geven. Hiermee wordt de werking versterkt van kleinere hoofdluidsprekers met een beperkt bereik die gewoonlijk worden gebruikt voor de andere kanalen. Veel digitale programma's, zoals ﬁlms die zijn opgenomen in Dolby Digital, bevatten een kanaal voor lage-frequentie-effecten (LFE) dat naar de subwoofer wordt geleid. Het LFEkanaal geeft de volledige power weer van een voorbijrazende trein of een overvliegend vliegtuig, of de kracht van een explosie, waardoor de weergave via uw thuistheater nog realistischer en opwindender wordt. Sommige mensen gebruiken twee subwoofers voor extra power en gelijkmatige distributie van het geluid.

Linker-/rechter surround-achterluidspreker (alleen AVR 1710S/AVR 171S): Surround luidsprekers achter worden gebruikt met met surround-functies zoals Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, DTS-ES® (Discrete en Matrix), DTS-HD™ Hoge resolutie audio, DTS-HD Master Audio™ en Logic 7® 7.1 functies die ontworpen zijn voor 7.1-kanaals systemen.

Front Height links en rechts (alleen AVR 1710S/AVR 171S): Uw AVR beschikt over Dolby Pro Logic IIz decoding, die gebruik maakt van de AVR’s Assigned Amp-kanalen als front height kanalen. De toevoeging van front height kanalen - een extra paar luidsprekers boven de linker en rechter voorste luidsprekers - produceert een surroundsound ervaring met extra diepte en dimensie door het creëren van levensechte geluid dat op u af komt van verschillende hoogtes.

OPMERKING: U kunt uw systeem instellen voor gebruik van surround achter luidsprekers of front height luidsprekers; beide gebruiken is niet mogelijk.

De surround achter en front height kanaal luidsprekers zijn optioneel. Als uw systeem geen surround achter links of front height luidsprekers heeft, kunt u uw AVR opstellen met een 5.1-kanaals surround-sound systeem in de hoofdruimte, en u kunt de surround achter kanaal versterkers opnieuw toewijzen voor de voeding van luidsprekers in een andere kamer in een meerkamer systeem.

Surround Functies

Er zijn verschillende theorieën over de beste manier om surround-geluid te presenteren en de informatie van de afzonderlijke kanalen te verdelen over de luidsprekers van het surround-geluidssysteem. Er zijn verschillende algoritmen ontwikkeld in een poging om de manier waarop wij geluiden in de werkelijke wereld horen na te bootsen, waardoor u over een rijke verscheidenheid aan opties beschikt. Verschillende bedrijven hebben verschillende surround-geluidstechnologieën ontwikkeld, die allemaal nauwkeurig kunnen worden gereproduceerd door uw AVR:

• Dolby Laboratories: Dolby TrueHD, Dolby Digital Plus, Dolby Digital, Dolby Digital EX, Dolby Pro Logic

• DTS: DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS, DTS-ES (Discrete en Matrix), DTS Neo:6

• HARMAN International: HARMAN NSP, HARMAN hoofdtelefoon.

• Stereofuncties: Generieke functies die conventionele twee-kanaals stereo

uitbreiden, waaronder 5CH en 7CH Stereo (alleen AVR 1710S/AVR 171S).

Bijlage tabel A10 op pagina 41 bevat een gedetailleerde uitleg van de verschillende opties voor surround-geluid die beschikbaar zijn op uw AVR. Digitale surround-geluidsfuncties, zoals Dolby Digital en DTS-systemen, zijn alleen beschikbaar met speciaal gecodeerde programma's, zoals beschikbaar worden gesteld via HDTV-, DVD- en Blu-ray Disc-media en digitale kabel- of satelliettelevisie. Andere surround-functies kunnen worden gebruikt met digitale en analoge signalen om een andere surround-presentatie te creëren of om een verschillend aantal luidsprekers te gebruiken. De keuze van de surround functies is afhankelijk van het aantal luidsprekers in uw systeem, het programma dat u bekijkt of beluistert en uw persoonlijke smaak.

II, Dolby Pro Logic® IIx en IIz (alleen AVR 170/AVR 171S).

, DTS 96/24™.

AVR

Uw luidsprekers opstellen

NEDERLANDS

Uw luidsprekers opstellen

Bepaal de locaties voor de luidsprekers van uw systeem op basis van de aanwijzingen van de fabrikant en de indeling van uw luisterruimte. Gebruik de onderstaande illustratie als richtlijn voor 7.1-kanaals systemen (alleen AVR 1710S/AVR 171S) en 5.1-kanaals systemen.

Voor een zo realistisch mogelijk surround-geluidsomgeving moet u uw luidsprekers in een kring plaatsen met de luisterpositie in het midden. Richt elke luidspreker zodanig dat deze direct naar de luisterpositie is gericht. Gebruik de onderstaande diagrammen als richtlijn.

Luidsprekerpositie voor 5.1-kanaals systemen

SUB

SRSL

OPMERKING: In een 7.1-kanaals systeem moet u kiezen voor surround achter luidsprekers of front height luidsprekers; beide gelijktijdig gebruiken is niet mogelijk.

De linker-, midden- en rechterluidsprekers opstellen

Plaats de middenluidspreker boven of onder de televisie of het videoscherm, of monteer deze aan de wand boven of onder de televisie of het videoscherm. Plaats de luidsprekers links- en rechtsvoor op de cirkel, ongeveer 30 graden van de middenluidspreker en onder een hoek ten opzichte van de luisteraar.

Plaats de linker-, midden- en rechterluidsprekers op dezelfde hoogte, bij voorkeur op ongeveer dezelfde hoogte als de oren van de luisteraar. De middenluidspreker moet zich niet meer dan 0,6 meter boven of onder de linker- en rechterluidspreker bevinden. Als u slechts twee luidsprekers gebruikt met uw AVR, plaatst u deze in de posities linksvoor en rechtsvoor.

De surround luidsprekers opstellen in een 5.1-kanaals systeem

Plaats de linker- en rechter surround-luidspreker ongeveer 110 graden van de middenluidsprekers, iets achter en naar de luisteraar toe gericht. U kunt deze luidsprekers ook achter de luisteraar plaatsen, waarbij elke surround-luidspreker naar de tegenovergelegen voorste luidspreker wordt gericht. Plaats de surround-luidsprekers 0,6 m – 1,8 meter hoger dan de oren van de luisteraar.

Alleen AVR 1710S/AVR 171S: De surround luidsprekers opstellen in een 7,1-kanaals systeem

In een 7.1-kanaals systeem plaatst u de side surround luidsprekers 90 degrees van de middenluidspreker, direct naast een van beide kanten van de luisterpositie. Plaats de linker- en rechter surround-luidsprekers 150 graden van de middenluidsprekers, direct tegenover de luidspreker aan de andere kant. Plaats alle surround-luidsprekers 0,6 – 1,8 meter hoger dan de oren van de luisteraar.

Alleen AVR 1710S/AVR 171S: De Front Height luidsprekers in een

7.1-kanaals systeem opstellen

Uw AVR beschikt over Dolby Pro Logic IIz decoding, die gebruik maakt van de AVR’s Assigned Amp-kanalen als front height kanalen. De toevoeging van front height kanalen een extra paar luidsprekers boven de linker en rechter voorste luidsprekers - produceert een surround-sound ervaring met extra diepte en dimensie door het creëren van levensechte geluid dat op u af komt van verschillende hoogtes.

Wij adviseren het plaatsen van front height luidsprekers minimaal 0,9 meter hoger dan de luidsprekers links voor en rechts voor, en direct boven of verder uit elkaar dan de links voor en rechts voor luidsrekers. Hoe hoger en verder uit elkaar u de front height luidsprekers plaatst, hoe meer u ze naar beneden naar de luisterpositie moet kantelen.

SBL

FHL* FHR*

Luidsprekerplaatsing voor 7.1-kanaals systemen (alleen AVR 1710S/AVR 171S)

(Midden: met Surround achter luidsprekers; Beneden: met front height luidsprekers)

* FHL en FHR luidsprekers moeten minimaal 0,9 meter

boven de FL en FR luidsprekers worden geplaatst.

SBR

SUB

SRSL

OPMERKING: Uw receiver klinkt het beste als hetzelfde model of merk luidspreker wordt gebruikt voor alle posities.

De subwoofer opstellen

Aangezien de vorm en het volume van een ruimte een dramatische invloed kunnen hebben op de prestaties van een subwoofer, kunt u het beste met de opstelling experimenteren zodat u de locatie kunt vinden die de beste resultaten oplevert in uw speciﬁeke luisterruimte. Met dit in het achterhoofd, kunt u de volgende regels gebruiken om een start te maken:

• Als de subwoofer dicht bij een wand wordt geplaatst, neemt de hoeveelheid bas in de ruimte gewoonlijk toe.

• U kunt de hoeveelheid bas in de ruimte gewoonlijk maximaliseren door de subwoofer in een hoek te plaatsen.

• In veel ruimten kunt u de beste integratie tussen het geluid van de subwoofer en dat van de linker- en rechterluidspreker tot stand brengen door de subwoofer in hetzelfde vlak als de linker- en rechterluidspreker te plaatsen.

• In sommige ruimten kunnen de beste prestaties worden verkregen door de subwoofer achter de luisterpositie te plaatsen.

Een goede manier om de beste locatie voor de subwoofer te bepalen is door deze tijdelijk op de luisterpositie te plaatsen en muziek met veel bas af te spelen. Ga naar verschillende plaatsen in de ruimte terwijl het systeem speelt (waarbij u uw oren houdt bij de plek waar de subwoofer zou worden opgesteld) en luister totdat u de plaats vindt met de beste basweergave. Zet de subwoofer op die plaats.

AVR

Type aansluitingen voor thuistheatersysteem

Er zijn verschillende type audio- en videoaansluitingen die worden gebruikt voor het aansluiten van de AVR op uw luidsprekers, televisie of beeldscherm, en uw bronapparaten. De Consumer Electronics Association heeft de CEA® kleurcoderingsstandaard ontwikkeld.

Analoge audio-aansluiting Kleur

Links-/rechtsvoor Wit/Rood

Midden Groen

Surround links/rechts Blauw/Grijs

Surround achter/Front Height links/rechts Bruin/Lichtbruin

Subwoofer Paars

Digitale audio-aansluiting Kleur

Coaxiaal (invoer of uitvoer) Oranje

Optische ingang Zwart

Analoge video-aansluiting Kleur

Composiet video Geel

Luidsprekeraansluitingen

Luidsprekerkabels voeren een versterkt signaal vanuit de luidsprekeraansluitingen van de AVR naar elke luidspreker. Elke kabel bevat twee draadgeleiders, of draden, die van elkaar worden onderscheiden, bijvoorbeeld met kleuren of strepen.

Dit onderscheid helpt u de juiste polariteit te handhaven, die nodig is om de prestaties van het systeem bij de weergave van lage frequenties aan te houden. Elke luidspreker is door middel van twee draden, een positieve (+) en een negatieve (–), verbonden met de luidsprekeruitgang van de AVR. Sluit de positieve aansluiting op de luidspreker, die gewoonlijk rood gekleurd is, altijd aan op de positieve aansluiting op de receiver, die is gekleurd volgens de bovenstaande tabel met aansluitingskleuren. De negatieve aansluitingen op de luidsprekers en de AVR zijn zwart.

Uw AVR maakt gebruik van luidsprekeraansluitingen waarop kabels met blanke draad of bananenstekkers kunnen worden aangesloten. Kabels met blanke draden worden als volgt geïnstalleerd:

1. Draai ring los 3. Draai ring vast2. Steek blanke draad in

Bananenstekkers worden in de opening in het midden van het aansluitingsring gestoken, zoals hieronder getoond:

A. Draai ring vast

B. Steek bananenstekker in opening in ring

Subwoofer-aansluitingen

De subwoofer is een luidspreker die speciaal is bedoeld voor het reproduceren van alleen de lage frequenties (bas), waarvoor meer vermogen is vereist. Teneinde de beste resultaten te bereiken, bieden de meeste luidsprekerfabrikanten subwoofers met eigen voeding aan die hun eigen versterkers bevatten. Gebruik een enkele RCA-audiokabel om een aansluiting op lijnniveau (onversterkt) te maken tussen de subwooferaansluiting van de AVR en een overeenkomstige ingang op de subwoofer. (De AVR 1710S en de AVR 171S hebben twee subwoofer-uitgangaansluitingen.)

Hoewel de paarse subwooferuitgang van de AVR lijkt op een volbereiks analoge audioaansluiting, is deze geﬁlterd zodat alleen de lage frequenties worden doorgelaten. Verbind deze aansluiting met geen enkel ander apparaat dan een subwoofer.

Bronapparaat aansluitingen

Audio- en videosignalen zijn afkomstig van bronapparaten (componenten waar een weergavesignaal vandaan komt) zoals uw Blu-ray Disc- of dvd-speler, cd-speler, DVR (digitale videorecorder) of andere recorder, tapedeck, spelconsole, kabel- of satelliettelevisietuner, een iPod of iPhone (aangesloten op de USB-poort van de AVR) of een MP3-speler. De FM/AM-tuner van de AVR geldt eveneens als bron, hoewel geen andere externe aansluitingen vereist zijn dan de FM- en AM-antenne. Er zijn aparte aansluitingen vereist voor het audio- en videogedeelte van het signaal van het bronapparaat, behalve bij digitale HDMI-aansluitingen. Welke type aansluitingen u gebruikt is afhankelijk van de capaciteiten van het bronapparaat en van uw tv of beeldscherm.

Digitale audio-aansluitingen – HDMI

Er zijn twee typen audio-aansluitingen – digitaal en analoog. Digitale audiosignalen zijn vereist om te luisteren naar bronnen die zijn gecodeerd met digitale surround functies, zoals Dolby Digital en DTS, of voor ongecomprimeerde digitale PCM-audio. Uw AVR beschikt over drie typen digitale audio-aansluitingen: HDMI, coaxiaal en optisch. Gebruik niet meer dan één type digitale audio-aansluiting voor elk bronapparaat. Het is echter in orde om zowel analoge als digitale audio-aansluitingen tot stand te brengen met dezelfde bron.

Uw AVR is uitgerust met zeven HDMI-ingang- en uitgangaansluitingen. HDMI-technologie maakt het mogelijk om hoge deﬁnitie digitale audio- en videogegevens te vervoeren met een enkele kabel, waardoor de hoogste beeld- en geluidskwaliteit wordt verkregen. Als uw tv of videoweergaveapparaat over een HDMI-ingang beschikt, maakt u een enkele HDMI-aansluiting tussen elk HDMI-bronapparaat en de AVR. In de meeste gevallen is een aparte digitale audio-aansluiting niet vereist.

De HDMI-beeldschermuitgang van de AVR bevat een audioretourkanaal (ARC) dat een digitaal audiosignaal van de tv of het beeldscherm terugleidt naar de AVR. Hierdoor kunt u luisteren naar HDMI-apparaten die direct op uw tv zijn aangesloten (zoals een internetverbinding) zonder dat u een extra aansluiting tot stand hoeft te brengen tussen het apparaat en de AVR. Het ARC-signaal is actief als de tv-bron is geselecteerd. Zie Systeem instellingen op pagina 34 voor meer informatie. (De AVR 1710S en de AVR 171S hebben twee HDMI-uitgangaansluitingen.) Alleen HDMI-uitgang 1 heeft ARC.)

De HDMI-aansluiting is zodanig gevormd dat insteken gemakkelijk is (zie illustratie, beneden) en HDMI-kabels kunnen maximaal ongeveer 3 meter lang zijn. Als uw beeldscherm over een DVI-ingang beschikt en HDCP ondersteunt, gebruikt u een HDMInaar-DVI-adapter (niet meegeleverd) om een aparte audio-aansluiting tot stand te brengen.

Sluit altijd de gekleurde (+) aansluiting op de AVR aan op de (+) aansluiting van de luidspreker (gewoonlijk rood) en de zwarte (–) aansluiting op de AVR op de (–) aansluiting op de luidspreker (gewoonlijk zwart).

BELANGRIJK: Zorg ervoor dat de blanke draden (+) en (–) elkaar of welke andere aansluiting dan ook niet aanraken. Elkaar rakende draden kunnen kortsluiting veroorzaken waardoor uw receiver of versterker beschadigd kan raken.

AVR

Type aansluitingen voor thuistheatersysteem

NEDERLANDS

Digitale audio-aansluitingen – Coaxiaal

Coaxiale digitale audio-aansluitingen zijn gewoonlijk oranje gekleurd. Hoewel zij eruitzien als standaard analoge aansluitingen van het RCA-type, moet u geen coaxiale digitale audio-ingangen aansluiten op analoge ingangen, of omgekeerd.

Digitale audio-aansluiting – Optisch

Optische digitale audio-aansluitingen zijn gewoonlijk afgedekt met een afsluiter om hen tegen stof te beschermen. De afsluiter wordt geopend wanneer de kabel wordt aangesloten. Optische ingangen hebben een zwarte afsluiter bij wijze van kleurcodering.

Analoge audio-aansluitingen

Tweekanaals analoge verbindingen vereisen een stereo audiokabel, met één aansluiting voor het linkerkanaal (wit) en één voor het rechterkanaal (rood). Deze twee aansluitingen zijn met elkaar verbonden.

Video aansluitingen

Veel bronapparaten voeren zowel audio- als videosignalen uit (zoals Blu-ray Disc, dvdspeler, kabeltelevisiekastje, HDTV-tuner, satellietbox, videorecorder, DVR). Breng, behalve een audio-aansluiting zoals hierboven beschreven, ook een video-aansluiting tot stand voor elk van deze bronapparaten. Maak slechts één type video-aansluiting voor elk apparaat.

Digitale video-aansluitingen

Als u al een bronapparaat hebt aangesloten op een van de HDMI-ingangen van de AVR, hebt u automatisch een video-aansluiting tot stand gebracht voor dat apparaat, omdat de HDMI-kabel zowel digitale audio- als digitale videosignalen vervoert.

Analoge video-aansluitingen – Composiet video

Composiet video is de elementaire aansluiting die in de meeste gevallen beschikbaar is. Zowel de chrominantie- (kleur) als de luminantiecomponent (intensiteit) van het videosignaal wordt verzonden via één enkele kabel. De aansluiting is gewoonlijk geel gekleurd en ziet eruit als een analoge audio-aansluiting. Sluit geen composiet video-aansluiting aan op een analoge audio- of coaxiale digitale audio-aansluiting, of omgekeerd.

Radio aansluitingen

Uw AVR gebruikt aparte aansluitingen voor de meegeleverde FM- en AM-antenne. De FM-antenne maakt gebruik van een 75-ohm F-aansluiting.

Bij bronapparaten die zowel digitale als analoge audio-ingangen hebben, kunt u beide verbindingen tot stand brengen. Als u een multizone-systeem installeert (alleen AVR 1710S/AVR171S), niet vergeten dat Zone 2 alleen audio is (de AVR heeft geen Zone 2 video-uitvoer). Maak dus analoge aansluitingen voor audiobronapparaten (zoals een CDwisselaar) die u te allen tijde wilt kunnen gebruiken voor het luisteren in Zone 2.

De AM-antenne maakt gebruik van geveerde klemaansluitingen. Druk, nadat u de antenne in elkaar hebt gezet zoals hieronder weergegeven, op de vergrendelingen om de aansluitingen te openen, steek de blanco draden in de openingen en laat de vergrendelingen los om de draden vast te zetten. De antennedraden zijn niet gepolariseerd, dus kunt u elke draad in elke willekeurige aansluiting steken.

AVR

Type aansluitingen voor thuistheatersysteem

en aansluitingen maken

Netwerk aansluiting

Met de netwerkaansluiting van de AVR kunt u genieten van internetradio en inhoud van apparaten die DLNA of Airplay ondersteunen en zijn verbonden met hetzelfde netwerk. Gebruik een Cat. 5 of Cat. 5E Ethernetkabel voor aansluiting op de AVR’s RJ-45 aansluiting van uw thuisnetwerk.

USB-poort

De AVR kan audiobestanden afspelen vanaf een Apple iOS®-apparaat dat is verbonden met de USB-poort en stelt u in staat het iOS-apparaat te bedienen via de afstandsbediening van de AVR. De AVR kan tevens MP3- en WMA-audiobestanden afspelen vanaf een USBapparaat dat in de USB-poort is gestoken. Steek de aansluiting of het apparaat volledig in de USB-poort. U kunt de aansluiting of het apparaat op elk gewenst moment aansluiten of loskoppelen. Er is geen speciale procedure voor installatie of uitwerpen.

De USB-poort op uw AVR wordt eveneens gebruikt voor het uitvoeren van ﬁrmwareupgrades. Als in de toekomst een upgrade beschikbaar komt voor het besturingssysteem van de AVR, kunt u deze via deze poort naar de AVR downloaden. Er zullen dan ook volledige instructies worden bijgeleverd.

Aansluitingen maken

VOORZICHTIG: Controleer, voordat u aansluitingen met de audio/videoreceiver tot stand brengt, of het netsnoer van de AVR is losgekoppeld van het stopcontact. Als u aansluitingen tot stand brengt terwijl de receiver op het stopcontact is aangesloten en is ingeschakeld, kan dat leiden tot beschadiging van uw luidsprekers.

Uw luidsprekers aansluiten

Nadat u uw luidsprekers hebt opgesteld in de ruimte zoals uitgelegd in Uw luidsprekers opstellen op pagina 11, sluit u elke luidspreker aan op de bijbehorende aansluiting met

kleurcodering op de AVR zoals uitgelegd in Luidsprekeraansluitingen op pagina 12. De luidsprekers aansluiten zoals op de afbeelding is getoond.

Alleen AVR 1710S/AVR 171S:

De surround achter L/R luidsprekers

-OF- front height L/R luidsprekers hier aansluiten

BELANGRIJK: Sluit geen pc of andere USB-host/controller aan op de USB-poort van de AVR omdat u anders zowel de AVR als het andere apparaat kunt beschadigen.

FHL

(alleen

AVR 1710S/

AVR 171S)

OPMERKING: Als u de front height-luidsprekers installeert, deze aansluiten zoals aangegeven voor de SBL- en SBR-luidsprekers.

SBL

(alleen AVR 1710S/ AVR 171S)

FHR

(alleen AVR 1710S/

AVR 171S)

SBR

(alleen AVR 1710S/ AVR 171S)

AVR

Aansluitingen maken

NEDERLANDS

Uw subwoofer aansluiten

Gebruik een enkele RCA-audiokabel om de subwooferaansluiting van de AVR aan te sluiten op uw subwoofer. Zie Subwoofer-aansluitingen op pagina 12. OPMERKING: De AVR 1710S en de AVR 171S hebben aansluitingen voor twee subwoofers. Zie Handmatige luidsprekerinstelling: Aantal luidsprekers op pagina 31 voor informatie over het activeren van de twee subwoofer outputs. Raadpleeg de bedieningshandleiding bij uw subwoofer voor bijzonderheden over het tot stand brengen van de aansluiting.

AVR 1710S/

AVR 171S

Gebruik een

van beide

aansluitingen

AVR 1610S/

AVR 161S

Subwoofer met

eigen voeding

Een RCAaudiokabel (niet meegeleverd)

Uw tv of beeldscherm aansluiten

Als uw tv voorzien is van een HDMI-aansluiting en u over een HDMI-apparaat beschikt: Gebruik een HDMI-kabel (niet meegeleverd) om deze aan te sluiten op de

HDMI Monitor Out-aansluiting van de AVR. De AVR 1710S en AVR 171S hebben HDMIaansluitingen voor twee tv's (alleen HDMI-uitgang 1 heeft ARC en stelt u in staat om de schermmenu's van de AVR te bekijken). Dit levert de best mogelijke beeldkwaliteit op.

AVR 1710S/AVR 171S AVR 1610S/AVR 161S

Gebruik HDMI-

uitgang 1 voor

het primaire

beeldscherm

Als uw TV geen HDMI-connector heeft of als uw TV beschikt over een HDMIconnector maar u sluit sommige bronapparaten alleen aan met composiet videoaansluitingen: Gebruik een composiet videokabel (niet meegeleverd) om de Composite

Monitor Out-aansluiting van de AVR aan te sluiten op de composiet video-aansluiting van uw tv.

AVR Composiet

beeldschermuitgang

HDMI-kabel (niet meegeleverd)

Composiet video-kabel

(niet meegeleverd)

OPMERKING: Als u alleen een composiet video-aansluiting voor uw tv gebruikt, worden de schermmenu's van de AVR niet weergegeven.

AVR

Aansluitingen maken

Uw audio- en videobronapparaten aansluiten

Bronapparaten zijn componenten die een weergavesignaal uitzenden, zoals een Blu-ray disc™ of dvd-speler, een kabel-, satelliet- of HDTV-tuner; enzovoort. Uw AVR heeft verschillende typen invoeraansluitingen voor uw audio- en videobronapparaten: HDMI, composiet video, optische digitale audio, coaxiale digitale audio en analoge audio. De aansluitingen zijn niet gemarkeerd voor speciﬁek typen bronapparaten; ze zijn numeriek gemarkeerd, zodat u uw apparaten kunt aansluiten volgens de persoonlijke opstelling van uw systeem.

De verschillende toetsen voor bronselectie van uw AVR hebben standaardtoewijzingen voor verschillende ingangen (vermeld in de kolom “Standaard AVR-ingang(en)” in de onderstaande tabel). Ten behoeve van het instellingsgemak, kunt u elk bronapparaat het beste aansluiten op de aansluiting waaraan de bijbehorende standaardbrontoets is toegewezen (b.v. sluit uw Blu-ray Disc-speler aan op HDMI 2).

Brontoetsen en toegewezen aansluitingen

Brontoets Standaard aansluiting(en) Toegewezen aansluiting(en) Aangesloten apparaat

MHL HDMI 1

Disc HDMI 2

Kabel-Sat HDMI 3

STB HDMI 4

Spel HDMI 5

U kunt echter zelf bepalen hoe u uw bronapparaten aansluit, en alle invoeraansluitingen op de brontoetsen die in de tabel getoond zijn toewijzen op basis van waar u de verschillende bronapparaten aansluit.

Vul tijdens het aansluiten van uw verschillende bronapparaten de kolommen “Aangesloten apparaat” in de tabel in. Dit maakt het gemakkelijke om de verschillende brontoetsen toe te wijzen nadat u alle aansluitingen tot stand hebt gebracht. (Eventuele wijzigingen in de toewijzing van de brontoetsen voert u verderop in de kolom “Toegewezen aansluiting(en”) in het instellingsproces uit.)

Opmerking: U kunt geen aansluitingen toewijzen voor de Network-, Radio- tv-, en USBbrontoetsen.

Audio Geen/Analoog 2

Aux Composite 1/Analoog 1

Monitor uitgangaansluiting Aangesloten apparaat

HDMI-uitgang 1

(alleen AVR 1710S/AVR 171S)

HDMI-uitgang 2

Composiet video-

beeldschermuitgang

AVR

Aansluitingen maken

NEDERLANDS

Roku Streaming Stick™:

Als u een Roku Streaming Stick apparaat hebt, plaatst u deze in de HDMI/MHL Inaansluiting van de AVR. OPMERKING: Het Roku Streaming Stick apparaat niet op een andere HDMI-ingang aansluiten.

Uw HDMI-apparaten aansluiten

Als uw bronapparaten HDMI-aansluitingen hebben, kunt u die aansluitingen gebruiken om de best mogelijke video- en audiokwaliteit te verkrijgen. Aangezien de HDMI-kabel zowel digitale video- als digitale audiosignalen biedt, hoeft u geen extra audio-aansluitingen tot stand te brengen voor apparaten die u aansluit via een HDMI-kabel.

AVR HDMI/MHL In-aansluiting

Roku® Streaming Stick

AVR HDMI-aansluitingen

Uw composiet video-apparaten aansluiten

Gebruik composiet video-aansluitingen voor videobronapparaten die geen HDMIaansluitingen hebben. Ook moet u een audio-aansluiting tot stand brengen tussen het bronapparaat en de AVR.

AVR Composite In-aansluitingen

Composiet video-kabel (niet meegeleverd)

Naar composiet

video-uitgang

Bronapparaat met Composite ondersteuning

Uw optische digitale audio-apparaten aansluiten

Als uw niet-HDMI-bronapparaten over optische digitale uitgangen beschikken, sluit u deze aan op de optische digitale audio-aansluitingen van de AVR. OPMERKING: Sluit elk apparaat uitsluitend aan via één type digitale aansluiting (HDMI, optisch of coaxiaal).

Digitale audio-

aansluitingen van AVR

HDMI-kabel (niet meegeleverd)

Naar HDMIuitgang

Bronapparaat met HDMI-ondersteuning

OPMERKING: Als u HDMI-apparaten (bijvoorbeeld een Internetaansluiting) al rechtstreeks op uw tv hebt aangesloten, kunt u het geluid van deze apparaten via het audioretourkanaal (Audio Return Channel) van de HDMI Out-aansluiting naar de AVR sturen. Er zijn geen extra audio-aansluitingen met de AVR vereist. Alleen AVR 1710S/AVR 171S: Alleen HDMIuitgang 1 heeft een audioretourkanaal (ARC).

Optische digitale audiokabel (niet meegeleverd)

Naar optische digitale audio-uitgang

Bronapparaat dat optische digitale audio ondersteunt

AVR

Aansluitingen maken

Uw coaxiale digitale audio-apparaten aansluiten

Als uw niet-HDMI-bronapparaat over een coaxiale digitale uitgang beschikt, sluit u deze aan op de coaxiale digitale audio-aansluiting van de AVR. OPMERKING: Sluit elk apparaat uitsluitend aan via één type digitale aansluiting (HDMI, optisch of coaxiaal).

Digitale audio-

aansluitingen van AVR

Coaxiale digitale audiokabel (niet meegeleverd)

Naar coaxiale digitale audio-uitgang

Bronapparaat met coaxiale aansluiting

Uw analoge audio-apparaten aansluiten

Gebruik de analoge audio-aansluitingen van de AVR voor bronapparaten die geen HDMIof digitale audio-aansluitingen hebben. OPMERKING: Wanneer u een multizone-systeem opstelt, de analoge aansluitingen voor bronnen waar u naar wilt luisteren aansluiten op Zone 2. In Zone 2 zijn alleen analoge bronnen beschikbaar.

1710S/AVR 171S analoge

audio-aansluitingen van AVR

1610S/AVR 161S analoge

audio-aansluitingen van AVR

USB- en iOS-apparaten

Gebruik de USB-poort op het voorpaneel van de AVR voor het aansluiten van een iPod, iPhone of iPad met behulp van een Apple-kabel (niet meegeleverd) of om rechtstreeks een USB-geheugenapparaat aan te sluiten. U kunt audiobestanden van het apparaat of geheugenapparaat afspelen en de afstandsbediening van de AVR gebruiken.

USB

geheugen-

apparaat

USB-poort voorpaneel

AVR

Apple-kabel

(niet meegeleverd)

Verbinding maken met uw thuisnetwerk

Gebruik een Cat. 5- of Cat. 5E-kabel (niet meegeleverd) om de netwerkaansluiting van de AVR te verbinden met uw thuisnetwerk, zodat u kunt genieten van internetradio en inhoud van apparaten die DLNA ondersteunen en zijn verbonden met het netwerk.

Netwerk-

aansluiting

AVR

Cat. 5/5E-kabel

(niet meegeleverd)

Netwerk-

modem

Naar Thuis-

netwerk

en internet

Stereo audiokabel

(niet meegeleverd)

Analoog bronapparaat

Naar stereo analoge audiouitgang

De radioantennes aansluiten

• Sluit de meegeleverde FM-antenne aan op de 75Ω FM-antenne-aansluiting van de AVR. Schuif de FM-antenne zo ver mogelijk uit om een zo goed mogelijke ontvangst te krijgen.

• Verbuig en vouw de basis van de meegeleverde AM-antenne zoals weergegeven en sluit de antennedraden aan op de AM- en Gnd-aansluitingen van de AVR. (U kunt een van de twee draden met een van de aansluiting verbinden.) Draai de antenne zo nodig om achtergrondruis tot een minimum te beperken.

AVR 1710S/

AVR171S antenne-

aansluitingen

AVR 1610S/

AVR161S antenne-

aansluitingen

FM-antenne (meegeleverd)

AM-antenne (meegeleverd)

Basis verbuigen en vouwen

Een Multizone-systeem installeren

AVR

Alleen AVR 1710S/AVR 171S: Een Multizone-systeem installeren

BELANGRIJKE OPMERKING OVER VEILIGHEID: Het installeren van een meerzone systeem worden veel kabels in muren aangebracht. Houd u altijd aan de geldende veiligheidsvoorschriften bij het installeren van verborgen bedrading, in het bijzonder alle van toepassing zijnde bouwvoorschriften. Als u dit niet doet, kan gevaar voor veiligheid optreden. Als u twijfelt over uw kennis om met elektrische bedrading te werken, raadpleeg dan een erkende elektricien of installateur om het meerkamersysteem te installeren.

OPMERKING: In Zone 2 zijn alleen de volgende analoge audiobronnen beschikbaar: de

interne radio, een iPod/iPhone-apparaat of een USB-geheugenapparaat aangesloten op de USB-poort van de AVR en maximaal twee bronapparaten aangesloten op de Analog Audio In 1 en 2 aansluitingen op het achterpaneel.

Uw AVR biedt twee verschillende methodes om audio naar andere kamers in uw huis te sturen. De twee methodes vereisen verschillende aansluitingen:

A. Sluit de Zone 2-luidsprekers rechtstreeks aan op de Assigned Ampluidsprekeraansluitingen. De Assigned Amp-kanalen toewijzen aan de Zone

2-luidsprekers (zie Handmatige luidsprekerinstelling op pagina 30). Met deze methode kunt u een paar luidsprekers aansluiten voor Zone 2.

Deze methode heeft als voordeel dat het de kosten en complexiteit vermindert, maar uw thuistheatersysteem wordt beperkt tot 5.1-kanalen – de AVR voert automatisch een downmix uit van programma's opgenomen in 6.1 of 7.1 naar 5.1-kanalen.

Zone 2-

luidsprekers

Aansluitingen maken

B. Sluit een externe versterker aan op de Zone 2 uitgangaansluitingen van de AVR. Deze methode heeft als voordeel dat een 7.1-kanaal thuistheater in de primaire

luisterruimte gelijktijdig met de multizone-functie blijft behouden, maar het vereist een extra versterker voor Zone 2.

Wij adviseren dat u de Zone 2-versterker in dezelfde kamer plaats als de AVR, zodat u gebruik kunt maken van een korter stereo-audiokabel, in combinatie met lange luidsprekerkabels naar de ruimte die verder weg is. Een lange stereo-audiokabel vergroot de kans op verslechtering van het signaal. Afhankelijk van uw Zone 2-versterker kunt u het audiosignaal naar een paar luidsprekers of naar meerdere luidsprekers in verschillende kamers sturen.

Zone 2-

luidsprekers

Zone 2

Luidsprekerkabel

(niet meegeleverd)

Luidsprekerkabel (niet meegeleverd)

Stereo audiokabel

(niet meegeleverd)

Hoofdkamer

NEDERLANDS

Luidsprekerkabel

(niet meegeleverd)

Toegewezen

Amp

luidspreker

aansluitingen

AVR

5.1-kanaals

Thuistheater-

luidsprekersysteem

SL SR

Luidsprekerkabel (niet meegeleverd)

FR LFE

Zone 2

Hoofdkamer

Zone 2 versterker (niet meegeleverd)

AVR

luidsprekersysteem

7.1-kanaals

Thuistheater-

SBL SBR

FR LFE

AVR

Netspannings-

Aansluitingen maken

IR-apparatuur aansluiten

De AVR is uitgerust met Remote IR Input en Output-aansluitingen, waarmee u de AVR in diverse situaties op afstand kunt bedienen:

• Wanneer u de AVR in een gesloten kast plaats, of niet in de richting van de luisteraar posotioneert, kunt u de externe IR-receiver, zoals b.v. de optionele Harman Kardon HE 1000, op de IR In-ingang van de AVR aansluiten.

External IR

AVR en bronapparaten

receiver

geïnstalleerd in kast

AVR IR In-ingang

De activeringsuitgang aansluiten

Als uw systeem apparatuur bevat die kan worden bediend door een gelijkstroomactiveringssignaal, verbindt u deze met de activeringsuitgang (Trigger Out) van de AVR via een mono aansluitkabel met 3,5 mm (1/8 inch) ministekker. De AVR levert een 12 V gelijkstroomactiveringssignaal (100 mA) aan deze verbinding als het apparaat is ingeschakeld.

AVR

Mono 1/8-inch (3,5mm) Mini-Plug Interconnect (niet meegeleverd)

Apparaat met

activeringsingang

• Als u een multizone-systeem (alleen AVR 1710S/AVR 171S) installeert, een IRbedieningsapparaat aansluiten op de Zone 2 IR In-aansluiting voor het op afstand bedienen van bronapparaten en volume in andere kamers.

Externe IR-receiver

AVR

Als een bronapparaat wordt gedeeld met de primaire luisteromgeving, hebben bedieningsopdrachten voor die bron invloed op de primaire luisteromgeving.

Zone

2-luidsprekers

Zone 2

Hoofdkamer

Aansluiten op netspanning

AVR 171S/AVR 161S:

Sluit het meegeleverde netsnoer aan op de netspanningsingang (AC Input) van de AVR en vervolgens op een werkend stopcontact.

AVR

netspannings-

ingang

Netspannings-

uitgang

Netsnoer (meegeleverd)

AVR 1710S/AVR 1610S:

Sluit het AVR netsnoer aan op een werkend, niet-geschakeld stopcontact.

uitgang

AVR-netsnoer

AVR

De afstandsbediening instellen

NEDERLANDS

De afstandsbediening instellen

De batterijen in de afstandsbediening plaatsen

Verwijder het klepje van het batterijvak van de afstandsbediening, plaats de twee meegeleverde AAA-batterijen zoals aangegeven in de illustratie en plaats het klepje van het batterijvak terug.

1. Verwijder kapje

De afstandsbediening programmeren voor het bedienen van uw bronapparaten en televisie

U kunt de afstandbediening van uw AVR programmeren om verschillende merken en modellen audio/video-bronnen en televisies te bedienen. Met de afstandsbediening kunt u tevens uw iPod of iPhone bedienen als het apparaat is verbonden met de USB-poort op het voorpaneel van de AVR.

Alle bronselectietoetsen van de afstandsbediening zijn geprogrammeerd voor het bedienen van bepaalde typen apparaten:

Cable/Sat (Kabel/Satelliet): Voor het bedienen van kabel-tv en satelliet-tv

tunerkastjes.

Disc: Voor het bediening van Blu-ray Disc- en DVD-spelers.

Radio:

Voor het bedienen van de ingebouwde FM/AM-tuner van de AVR.

TV:

Voor het bedienen van televisies en videoschermen.

USB:

Zoekt naar compatibele media op een Apple iOS-apparaat waarop het is aangesloten, of een USB-apparaat dat aangesloten is op de USB-poort van de AVR. Opmerking: Vereist geen programmering.

DVR:

Voor het bedienen van TiVo® recorders.

Game (Spel):

Media Server (Mediaserver):

Network (Netwerk):

aangesloten op uw thuisnetwerk en op vTuner (Internet Radio). Opmerking: Vereist geen programmering.

AUX:

Hoewel de bronselectietoetsen vooraf geprogrammeerd zijn voor het soort apparaten die hierboven zijn vermeld, kunt u de bronselectietoetsen aan een ander type apparaat toewijzen. Zie Bronselectietoetsen aan een ander type apparaat toewijzen op pagina 21.

Nadat u de afstandsbediening hebt geprogrammeerd, kunt u de bedieningsmodus van de AVR veranderen om toegang te krijgen tot de functies van een speciﬁek apparaat door op de bronselectietoets voor dat apparaat op de afstandsbediening te drukken.

Voor het bedienen van videogame consoles.

Zoekt naar compatibele media op DLNA-compatibele apparaten

Voor bedienen van HDTV-tunerboxes, CD-spelers, VCR's en PVD's.

2. Plaats batterijen

Voor het bedienen van mediaservers.

3. Plaats kapje

Volg deze stappen om de bronselectietoetsen voor uw bronapparaten te programmeren:

1. Zet het bronapparaat dat u met de afstandsbediening wilt bedienen aan.

2. Zoek de codenummers voor het apparaat op in tabellen A12–A22 van de bijlage. Noteer alle van toepassing zijnde codenummers op een geschikte locatie.

3. Druk op de bronselectietoets voor het apparaat en houdt deze ingedrukt terwijl deze rood oplicht, uitgaat en weer rood oplicht. Daarna loslaten. De afstandsbediening staat nu in de programmeermodus.

OPMERKING:

staan. Als u stap 4 niet binnen 20 seconden voltooit, sluit de afstandsbediening de programmeermodus en moet u stap 3 herhalen.

4. Richt de afstandsbediening op het bronapparaat en gebruik de cijfertoetsen van de afstandsbediening om een codenummer in te stellen vanaf stap 1 hierboven.

a) Als het apparaat wordt uitgeschakeld, drukt u nogmaals op de brontoets om de

code op te slaan. De bronselectietoets knippert en de afstandsbediening verlaat de programmeermodus.

b) Als het apparaat niet wordt uitgeschakeld, voert u een ander codenummer in.

c) Als de codenummers voor een apparaat opgebruikt zijn, kunt u alle codes in de

bibliotheek van de afstandsbediening doorzoeken voor apparaten van dit type door herhaaldelijk op de toets Omhoog van de afstandsbediening te drukken totdat het apparaat wordt uitgeschakeld. Als dit gebeurt, drukt u op de bronselectietoets om de code op te slaan.

5. Controleer of andere functies het apparaat op correcte wijze bedienen. Soms gebruiken fabrikanten dezelfde aan/uit-codes voor verschillende modellen, terwijl andere functiecodes verschillen. Herhaal dit proces totdat u een bevredigende codeset hebt geprogrammeerd waarmee de meeste functies van het apparaat kunnen worden bediend.

6. Als u de codebibliotheek van de afstandsbediening hebt doorzocht op zoek naar

de code, kunt u nagaan welk codenummer u hebt geprogrammeerd door op de bronselectietoets te drukken en deze ingedrukt te houden, waardoor u opnieuw naar de programmeermodus gaat. Druk vervolgens op de toets OK van de afstandsbediening. De brontoets gaat knipperen in de codereeks. Eén knippering geeft “1” aan, twee knipperingen geeft “2” aan, enzovoort. Een reeks snellere knipperingen geeft “0” aan. Noteer het codenummer dat voor elk apparaat is geprogrammeerd in tabel A9 van de bijlage.

Herhaal stappen 3–6 voor elk bronapparaat dat u wilt bedienen via de afstandsbediening van de AVR.

Bronselectietoetsen aan een ander type apparaat toewijzen

U kunt een bronselectietoets instellen om verschillende type apparaten te bedienen (b.v. u kunt de Media Server-toets programmeren om de DVD-speler te bedienen).

1. Zet het bronapparaat dat u met de afstandsbediening wilt bedienen aan.

2. Zoek de codenummers voor het apparaat op in tabellen A12–A22 van de bijlage. Noteer alle van toepassing zijnde codenummers op een geschikte locatie.

3. Druk op de brontoets voor het apparaat dat u wilt instellen en houdt deze drie seconden ingedrukt terwijl de toets rood oplicht, uitgaat en dan weer rood oplicht. Daarna loslaten. De afstandsbediening staat nu in de programmeermodus.

4. Druk op de bronselectietoets die correspondeert met het type bronapparaat (b.v., druk voor een DVD-speler op de Blu-ray-toets). De bronselectietoets die u in stap 3 hebt ingedrukt knippert één keer.

5. Richt de afstandsbediening op het bronapparaat en gebruik de cijfertoetsen van de afstandsbediening om een codenummer in te stellen vanaf stap 2 hierboven.

a) Als het apparaat wordt uitgeschakeld, drukt u nogmaals op de bronselectietoets van

stap 3 om de code op te slaan. De bronselectietoets knippert en de afstandsbediening verlaat de programmeermodus.

b) Als het apparaat niet wordt uitgeschakeld, voert u een ander codenummer in.

c) Als de codenummers voor een apparaat opgebruikt zijn, kunt u alle codes in de

bibliotheek van de afstandsbediening doorzoeken voor apparaten van dit type door herhaaldelijk op de toets Omhoog te drukken totdat het apparaat wordt uitgeschakeld. Als dit gebeurt, drukt u op de bronselectietoets van stap 3 om de code op te slaan.

De meeste toetslabels op de afstandsbediening van de AVR beschrijven de functies van de toetsen wanneer de afstandsbediening wordt gebruik om de AVR te bedienen. De toets kan echter een andere functie uitvoeren als deze wordt gebruikt bij de bediening van een ander apparaat. Zie Functielijst afstandsbediening, Tabel A13 in de bijlage.

De afstandsbediening blijft 20 seconden in de programmeermodus

AVR

De AVR instellen

Het onderstaande beschrijft hoe u de AVR conﬁgureert voor de feitelijke opstelling van uw systeem. Hoewel het mogelijk is de AVR te programmeren met alleen de afstandsbediening en het berichtdisplay op het voorpaneel van de AVR, is het gemakkelijker om gebruik te maken van het schermmenusysteem.

De AVR inschakelen

Druk op de aan/uit-toets op het voorpaneel.

Aan/uit-toets

Het schermmenusysteem gebruiken

U kunt toegang tot de menu's krijgen door op de toets OSD/Menu op de afstandsbediening te drukken. Het OSD/Menu verschijnt. Als een videobron wordt afgespeeld, past het menu zich automatisch aan en is het beeld zichtbaar achter het menu.

Voordat u begint met de onderstaande instelling, moeten alle luidsprekers, een videoscherm en alle bronapparaten worden aangesloten. U moet in staat zijn de AVR in te schakelen en het hoofdmenu te bekijken wanneer u op de AVR-toets drukt. Lees zo nodig Aansluitingen maken en De afstandsbediening instellen opnieuw voordat u verder gaat.

De AVR configureren voor uw luidsprekers

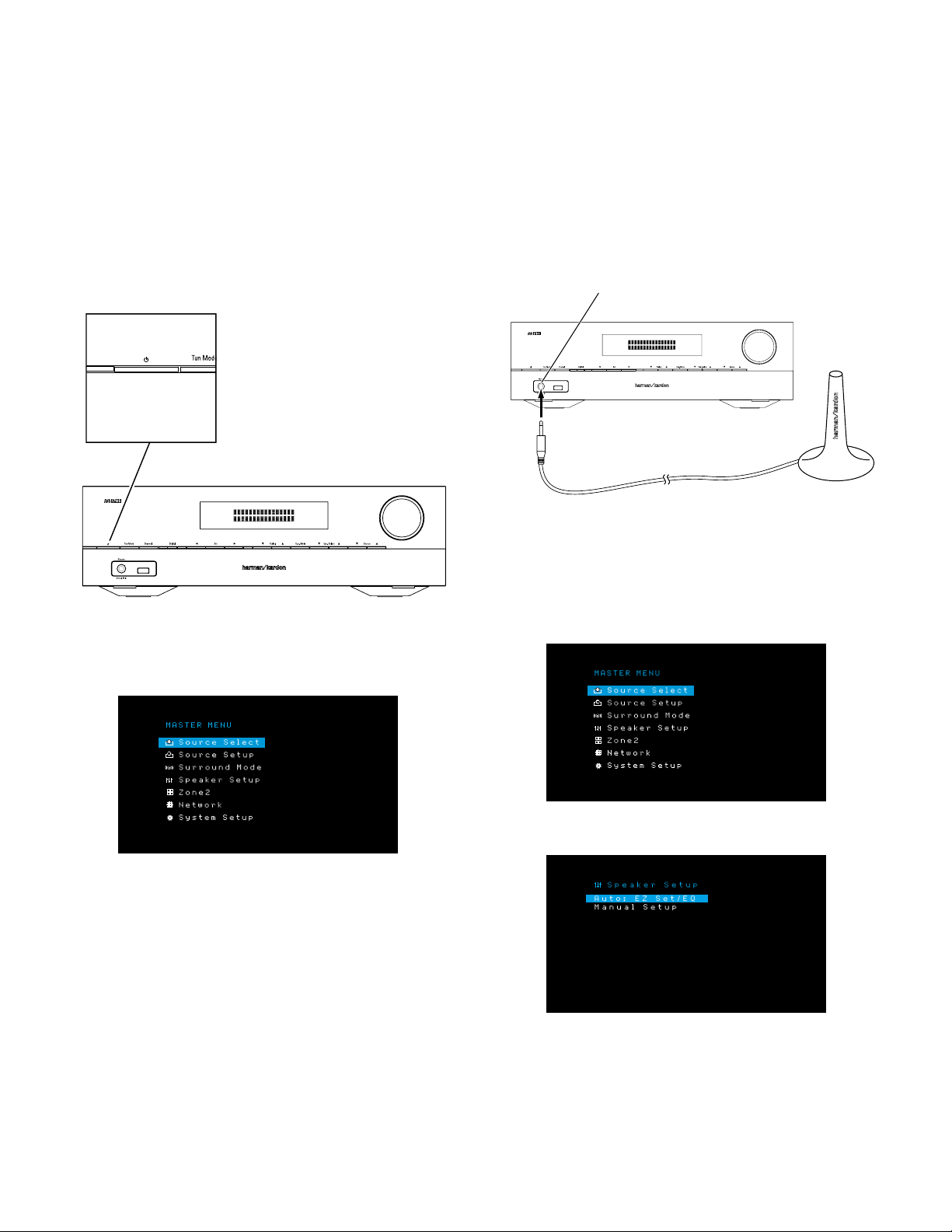

1. Sluit de meegeleverde EzSet/EQ-microfoon aan op de hoofdtelefoonaansluiting van de AVR.

Hoofdtelefoonaansluiting van AVR

EzSet-microfoon

(meegeleverd)

2. Plaats de microfoon op oorhoogte in uw luisterpositie.

3. Stel de volumeregeling op uw subwoofer in op ongeveer het midden.

4. Zet uw tv aan en selecteer de tv-ingang waarop u de AVR hebt aangesloten in Uw tv of beeldscherm aansluiten op pagina 15.

5. Druk op de AVR-toets van de afstandsbediening. Het hoofdmenu van het schermmenu (OSD) van de AVR wordt weergegeven op de tv.

OPMERKING:

enigszins af van de menu's op uw scherm.

Het hoofdmenu bestaat uit zes submenu's: Source Select (Bronselectie), Source Setup (Broninstelling), Surround Mode (Surround-functie), Speaker Setup (Luidsprekerinstelling), Network (Netwerk) en System Setup (Systeeminstelling). (De AVR 1710S/AVR 171S hebben ook een Zone 2 submenu.) Gebruik de toetsen Omhoog/Omlaag/Links/Rechts op de afstandsbediening of het voorpaneel om door het menusysteem te navigeren en druk op de toets OK om een menu of instellingsregel te selecteren, of om een nieuwe instelling in te voeren.

Het huidige menu of de huidige instellingsregel of instelling wordt weergegeven in het berichtdisplay op het voorpaneel en op het scherm.

U kunt teruggaan naar het vorige menu of het menu sluiten door op de toets Back/Exit (Terug/Sluiten) te drukken. Controleer of alle instellingen juist zijn, omdat alle wijzigingen die u hebt gemaakt worden bewaard.

De meeste gebruikers kunnen het beste de instructies in hoofdstuk De AVR instellen volgen voor het conﬁgureren van een elementair thuistheatersysteem. U kunt op elk gewenst moment terugkeren naar deze menu's om andere aanpassingen door te voeren, zoals beschreven in Geavanceerde functies op pagina 29.

De feitelijke schermmenu's getoond in deze handleiding wijken mogelijk

6. Gebruik de toetsen Omhoog/Omlaag/Links/Rechts en OK van de afstandsbediening en selecteer “Speaker Setup” (Luidsprekerinstelling).

AVR

De AVR instellen

NEDERLANDS

7. Selecteer “Auto: EzSet/EQ”.

8. Als u een subwoofer heeft aangesloten, selecteert u “Yes with Sub” (Ja met Sub). Anders selecteert u “Yes without Sub” (Ja zonder Sub).

9. Voor AVR 1610S/AVR 161S, of voor AVR 1710S/AVR 171S’s in 5.0- of 5.1-kanaalsystemen selecteert u “5.0” of “5.1” in het scherm Speaker Conﬁguration (Luidsprekerconﬁguratie). Voor AVR 1710S/AVR 171S’s in 7.0- of 7.1-kanaalsystemen selecteert u “7.0” of “7.1.”

10. De test wordt gestart. Zorg ervoor dat het stil is in de ruimte terwijl het testgeluid

wordt afgespeeld via de luidsprekers.

11. Wanneer de test is voltooid, selecteert u “Done” (Gereed) om af te sluiten.

OPMERKINGEN:

• Als er minder dan vijf hoofdluidsprekers zijn in uw systeem, maakt u geen gebruik

van het EzSet/EQ-proces. Ga in plaats daarvan te werk op de wijze zoals beschreven in Handmatige luidsprekerinstelling op pagina 30.

• Als u een AVR 1710S/AVR 171S in 6.0- of 6.1-kanaals conﬁguratie met een enkele

surround-achterluidspreker gebruik, dan het EzSet/EQ proces niet gebruiken. Ga in plaats daarvan te werk op de wijze zoals beschreven in Handmatige luidsprekerinstelling op pagina 30.

Uw bronnen instellen

Met het menu Source Setup (Broninstelling) kunt u de juiste fysieke audio- en videoaansluitingen aan elke bron toewijzen en kunt u diverse audio- en video-afspeelfuncties voor elke bron instellen.

“Audio In” (Audio-invoer) moeten worden ingesteld voordat u de AVR gebruikt voor weergave van elke bron.

Systeeminstellingen op pagina 34, voor meer informatie over het instellen van alle opties in het menu Instelling.

1. Controleer de ingangaansluitingen die u hebt genoteerd in de Tabel brontoetsen en

toegewezen aansluitingen op pagina 16. Noteer welke wijzigingen u (eventueel) wilt maken in de standaardtoewijzingen die in de lijst staan vermeld.

2. Zet uw tv aan en selecteer de tv-ingang waarop u de AVR hebt aangesloten in uw tv of

beeldscherm aansluiten op pagina 15.

3. Druk op de toets OSD/Menu van de afstandsbediening. Het OSD-instelmenu van de

AVR wordt weergegeven op de tv. (Opmerking: Als u een composiet video-aansluiting hebt gebruikt voor uw tv, worden de OSD-menu's niet weergegeven op de tv. Volg de onderstaande stappen met behulp van het display op het voorpaneel van de AVR.)

4. Gebruik pijl- en OK-toets van de afstandsbediening om “Source Setup” (Broninstellen)

te selecteren en gebruik de links/rechts pijltoetsen om een bron te selecteren die u opnieuw wilt toewijzen.

BELANGRIJK: De instellingen “Video In” (Video-invoer) en

De andere instellingen kunt u later uitvoeren. Zie

5. Selecteer “Video In” (Video-invoer) en kies the video-invoeraansluiting die u aan de brontoets wilt toewijzen. Druk op de toets OK. OPMERKING: Als u een HDMI-aansluiting selecteert voor de video-invoeraansluiting, wordt de audio-aansluiting automatisch gewijzigd in dezelfde HDMI-aansluiting.

6. Als u geen HDMI-aansluiting voor Video In hebt geselecteerd, selecteert u “Audio In”

(Audio invoer) en selecteer de audio-ingangaansluiting die u aan de brontoets wilt toewijzen. Druk op de toets OK. U kunt geen andere video-invoeraansluiting met een HDMI audio-invoeraansluiting gebruiken.

7. Druk op de toets Back/Exit (Terug/Sluiten) van de afstandsbediening en herhaal stappen 3 – 6 voor de andere brontoetsen met aansluitingen die u opnieuw wilt toewijzen.

Title (Titel): Dit gedeelte legt uit hoe u de weergegeven naam voor de bron kunt veranderen. Dit is handig in het geval dat het type bronapparaat verschilt van de voorgeprogrammeerde naam. Gebruik de toetsen Omhoog/Omlaag om vooruit of achteruit door de alfanumierieke tekens te bladeren totdat het gewenste teken verschijnt. Gebruik vervolgens de toetsen Links/Rechts om de cursor naar de volgende of vorige positie te verplaatsen. De cursor nogmaals verplaatsen om een spatie te maken. (De naam mag uit maximaal 10 tekens bestaan.) Als u klaar bent, drukt u op de toets OK. De naam verschijnt op het voorpaneel van de AVR en in het schermmenusysteem.

Tone (Toon): Deze instelling bepaalt of de bedieningselementen voor hoge en lage tonen actief zijn. Als deze instelling op Off (Uit) staat, is de toonregeling uitgeschakeld en wordt het geluid niet gewijzigd. Wanneer het op On (Aan) is gezet, zijn de bas en treblecontroles deel van het circuit.

Treble/Bass (Treble/Bas): Deze instellingen versterken of reduceren de hoge of lage frequenties met maximaal 10 dB in stappen van 2 dB. Gebruik de linker/rechter pijltoetsen om deze instelling aan te passen. De standaard instelling is 0 dB.

Night Mode (Nachtmodus): Met deze instelling wordt de Night Mode (Nachtmodus) geactiveerd voor speciaal gecodeerde Dolby Digital-discs of -uitzendingen. Bij de Night Mode (Nachtmodus) wordt de audio zodanig gecomprimeerd dat het volume van luidere passages wordt verlaagd om te voorkomen dat u andere mensen stoort, terwijl dialoog verstaanbaar blijft. Er zijn twee instellingen beschikbaar:

• Off (Uit): Er wordt geen compressie toegepast. Luide passages in het programma behouden hun volume waarmee zij zijn opgenomen.

• Mid: Het volume van luide passages in het programma wordt in geringe mate beperkt. Dolby True HD stream wordt automatisch gecomprimeerd overeenkomstig de inkomende stream.

• Max: Het volume van luide passages in het programma wordt meer beperkt.

AVR

De AVR instellen

Lip Sync: Met deze instelling kunt u de audio- en videosignalen van de bron opnieuw synchroniseren om te voorkomen dat er een probleem met “lipsynchronisatie” optreedt. Problemen met lipsynchronisatie kunnen zich voordoen wanneer het videogedeelte van een signaal een extra bewerking ondergaat in het bronapparaat of tijdens de videoweergave. Gebruik de toetsen Links/Rechts om de audio te vertragen met maximaal 180 ms. (De video van de actieve bron is zichtbaar achter het OSD-menu, zodat u het geluid met het beeld kunt synchroniseren.)

U kunt ook lip sync-aanpassingen maken zonder het activeren van de OSD-menu's van de AVR Door op de toets Delay (Vertaging) van de afstandsbediening te drukkenm, verschijnt de Lip Sync-menubalk op de tv onder de video. Gebruik de toetsen Links/ Rechts om de audio te vertragen totdat deze gesynchroniseerd is met het beeld.

Zone 2 In (alleen AVR 1710S/AVR 171S): Deze instelling bepaalt de audiobron voor Zone 2 van een multizone-systeem. Selecteer de analoge audio-ingang waarop de bron is aangesloten. Digitale audio is niet beschikbaar in het multizone-systeem.

To conﬁgure the next source, Druk op de toets Back/Exit (Terug/Sluiten) om de volgende bron te conﬁguren en ga dan terug naar de regel Broninstelling van het hoofdmenu. Druk wanneer u klaar ben met het conﬁgureren van alle bronnen op de toets Back/Exit (Terug/ Sluiten) om alle menu's op het scherm te sluiten.

Het netwerk instellen

Om MP3- of WMA-media op DLNA-compatibele apparaten die zijn aangesloten op het netwerk af te spelen, de interne internet radio tuner van de AVR te gebruiken, of naar bronnen via AirPlay (alleen de AVR 1710S/AVR 171S) te luisteren, moet de AVR worden aangesloten op uw thuisnetwerk en u moet deze opnemen in het netwerk.

Als uw netwerk gebruikmaakt van een automatisch IP-adres, hoeft u in principe geen procedures voor netwerkinstelling uit te voeren. Nadat u de AVR met uw thuisnetwerk hebt verbonden, wijst het netwerk automatisch een IP-adres toe aan de AVR en maakt de AVR automatisch verbinding met uw netwerk.

In het geval dat uw AVR niet automatisch verbinding maakt met uw netwerk (op de AVR wordt in dan een bericht “Not Connected” (Niet verbonden) weergegeven als u op de brontoets Network (Netwerk) drukt):

1. Druk op de toets OSD/Menu, selecteer System Setup (Systeem instellen), en selecteer Network (Netwerk).

2. Het menu Network (Netwerk) wordt weergegeven.

OPMERKING: Als u op enig tijdstip problemen hebt om verbinding met het netwerk te maken, zet u de AVR in de Sleep (Timer) modus en schakelt u het apparaat vervolgens opnieuw in.

De AVR koppelen met uw Bluetooth-apparaat

1. Druk op de toets OSD/Menu en selecteer “Source Select” (Bronselectie).

2. Blader naar “Bluetooth” en selecteer dit. Het OSD zal aangegeven dat Bluetooth niet gekoppeld is.

3. Druk op de toets Option/Info (Opties/Info) van de afstandsbediening. Het Bluetooth Optiesmenu verschijnt.

3. Selecteer IP Conﬁguration (IP-conﬁguratie) en druk vervolgens tweemaal op de toets Rechts om de instelling over te schakelen van “Auto” naar “Manual” (Handmatig) en terug naar “Auto”.

4. Selecteer Apply & Save (Toepassen & Opslaan). De AVR probeert nu verbinding met het netwerk te maken.

5. Als de AVR er opnieuw niet in slaagt om verbinding met het netwerk te maken, moet u

mogelijk de instellingen voor uw netwerk handmatig invoeren. Het kan nodig zijn om uw netwerkinstellingen op te vragen van uw internetaanbieder of netwerkbeheerder.

OPMERKING: Wij adviseren u de AVR rechtstreeks op de router van een thuisnetwerk aan te sluiten zodat het apparaat direct toegang tot internet heeft voor internetradio, of toegang heeft tot apparaten PC op het netwerk voor het afspelen van inhoud op de apparaat (zie Luisteren naar media via uw thuisnetwerk op pagina 28 voor meer informatie).

4. Selecteer “Force Pairing > OK” (Forceer koppeling > OK) en druk op de OK-toets. De AVR wordt in de koppelingstand gezet.

5. Open het koppelingmenu van uw Bluetooth apparaat. De AVR verschijnt op het koppelingsmenu van uw apparaat als “HK AVR.”

• Als uw apparaat een wachtwoord vereist, gebruik kan 0000.

6. Koppel uw apparaat met de AVR. Druk na het koppelen op de toets OSD/Menu om het menu te verlaten.

Audio streamen van een gekoppeld Bluetooth apparaat:

1. Druk op de toets OSD/Menu (Schermmenu).

2. Selecteer het menu Source Select (Bronselectie).

3. Selecteer Bluetooth uit de bronnenlijst.

AVR

Uw AVR bedienen

NEDERLANDS

Uw AVR bedienen

Nadat u uw componenten hebt geïnstalleerd en een basisconﬁguratie hebt ingesteld, kunt u genieten van uw thuistheatersysteem.

HARMAN Remote App

Om uw AVR eenvoudig te bedienen met uw hand-held apparaat, download de gratis Harman Kardon Remote app van de iTunes App Store voor compatibele Apple-producten, of van Google Play voor compatibele Android-smartphones.

De Harman Kardon RemoteApp regelt vrijwel alle functies van AVR 1710S, AVR 171S, AVR 1610S en AVR 161S AVR's die zijn aangesloten op hetzelfde netwerk als het apparaat waarop de app is geïnstalleerd. Met deze eenvoudig te gebruiken app kunt u de AVR inof uitschakelen, een bron selecteren, het volume instellen en vrijwel elke andere functie bedienen. U kunt ook alle schermmenu's van de AVR openen en door de instellingen navigeren.

Het volume regelen

Pas het volume aan door aan de volumeknop op het voorpaneel te draaien (rechtsom om het volume te verhogen of linksom om het volume te verlagen) of door op de toets Volume omhoog/omlaag op de afstandsbediening te drukken. Het volume wordt weergegeven als een negatief aantal decibellen (dB) onder het referentiepunt van 0dB (-80dB – +10dB).

0 dB is het maximale aanbevolen volume voor uw AVR. Hoewel het mogelijk is het volume op te voeren naar een hoger niveau, kunt u hiermee uw gehoor en uw luidsprekers beschadigen. Voor bepaalde dynamische audio is zelfs 0 dB wellicht al te hoog, zodat er schade aan de apparatuur kan ontstaan. Wees voorzichtig bij het instellen van het volumeniveau.

Om het volumeniveau op de display van de standaard decibel-schaal naar een 0-tot90 schaal te wijzigen, de Volume Units-instelling aanpassen. Zie Systeeminstellingen op pagina 34.

Het geluid dempen

U kunt het geluid van alle luidsprekers en de hoofdtelefoon dempen door op de toets Mute (Dempen) op de afstandsbediening te drukken. Dit is niet van invloed op een opname die op dat moment wordt gemaakt. De melding MUTE (DEMPEN) wordt ter herinnering weergegeven in het display. U kunt het geluid herstellen door opnieuw op de toets Mute (Dempen) te drukken of door het volume aan te passen.

Tips voor het oplossen van problemen met video

Als er geen beeld is:

• Controleer de bronselectie en video-uitvoer toewijzing.

• Controleer alle aansluitingen op een losse of onjuiste verbinding.

• Controleer de video-ingangsselectie op de tv of het weergaveapparaat.

Aanvullende tips voor het oplossen van problemen met HDMI-aansluitingen

• Schakel alle apparaten uit (met inbegrip van de tv, de AVR en alle broncomponenten).

• Koppel de HDMI-kabels los, te beginnen bij de kabel tussen de AVR en de tv, gevolgd door de kabels tussen de AVR en elk bronapparaat.

• Sluit de kabels van de bronapparaten zorgvuldig weer aan op de AVR. Sluit de kabel van de AVR naar de tv als laatste aan.

• Zet de apparaten in deze volgorde aan: TV, AVR, bronapparaten.

OPMERKING: Afhankelijk van de speciﬁeke betrokken componenten, kan de complexiteit van de vereiste communicatie tussen HDMI-componenten tot vertragingen van een minuut leiden bij het uitvoeren van bepaalde acties, zoals omschakelen tussen ingangen of overschakelen tussen SD- en HD-kanalen.

Een surround functie selecteren

Het selecteren van een surround functie kan net zo simpel of geavanceerd zijn als uw eigen systeem en smaak. Experimenteer gerust! Wellicht vindt u enkele favorieten voor bepaalde bronnen of programmatypen. Gedetailleerde informatie over surround functies is te vinden in Audio processing en surround geluid op pagina 29.

Om een surround-functie te kiezen, drukt u op de toets OSD/Menu en selecteert u Surround Mode (Surround-functie). Het menu Surround Mode (Surround-functie) wordt weergegeven.

Luisteren door een hoofdtelefoon

Sluit de 1/4-inch stereostekker aan op een hoofdtelefoon in de Phones-aansluiting op het voorpaneel voor een intieme luisterervaring. De standaard HARMAN Headphone-modus maakt gebruik van virtuele surround processing om het geluid van een 5.1-kanaals luidsprekersysteem emuleren. Druk op toets Surround Modus (Surround-functies) op het voorpaneel of op de afstandsbediening om te schakelen naar de Headphone Bypassmodus, wat een conventionele twee-kanaals signaal levert aan de hoofdtelefoon. Er zijn geen andere surround-functies beschikbaar voor de hoofdtelefoon.

OPMERKING: U zult niet in staat zijn om te luisteren via de hoofdtelefoon als de iPod als bron is geselecteerd.

Een bron selecteren

U kunt op drie verschillende manieren een bron selecteren:

• Druk op de toets Source (Bron) op het voorpaneel om door de bronnen te bladeren.

• Druk terwijl de schermmenu's worden getoond op de toets ODS/Menu, selecteer “Source Select” (Bronselectie) en druk op de OK-toets. Blader naar de gewenste bron en druk op de toets OK om dit te selecteren.

• U kunt een willekeurige bron rechtstreeks selecteren door op de desbetreffende Source Selector (Bronselectie) toets op de afstandsbediening te drukken.

De AVR selecteert de audio- en video-invoer die aan de bron is toegewezen, evenals alle andere instellingen die u hebt uitgevoerd tijdens de setup.

De bronnaam, de audio- en video-invoer toegewezen aan de bron, en de surround functie worden weergegeven op het voorpaneel. De bronnaam en de actieve surround functie worden ook kort weergegeven op het tv-scherm.

Auto Select (Automatisch selecteren): Bij digitale programma's, zoals een ﬁlm die is opgenomen met een Dolby Digital- of DTS-soundtrack, maakt de AVR automatisch gebruik van de eigen surround indeling van de soundtrack. Voor twee-kanaals analoge en PCM-programma's gebruikt de AVR de HARMAN NSP-modus.

Virtual Surround (Virtueel geluid): Als slechts twee hoofdluidsprekers beschikbaar zijn in het systeem, kunt u Virtual Surround gebruiken om een verbeterd geluidsveld te creëren waarin de ontbrekende luidsprekers worden gevirtualiseerd.

Stereo: Als u twee-kanaals weergave wilt, selecteert u het aantal luidsprekers dat u wilt gebruiken om af te spelen:

• “2 CH Stereo” (2-kanaals stereo) gebruikt twee luidsprekers.

• Bij “5 CH Stereo” (5-kanaals stereo) wordt het signaal van het linkerkanaal afgespeeld via de luidsprekers linksvoor en surround links, het signaal van het rechterkanaal via de luidsprekers rechtsvoor en surround rechts en een geresumeerd monosignaal via de middelste luidspreker.

• “7 CH Stereo” (7-kanaals stereo) (alleen de AVR 1710S/AVR 171S) volgt hetzelfde schema als 5 CH Stereo (5-kanaals stereo) maar voegt achter links en surround achter rechts luidsprekers toe. Deze modus is alleen beschikbaar wanneer de surround achter luidsprekers worden gebruikt en niet zijn toegewezen aan multizone of front height gebruik. Zie Audio processing en surround geluid op pagina 29 voor meer informatie.

AVR

Uw AVR bedienen

HARMAN NSP: NSP, een eigen technologie van HARMAN, gebruikt geavanceerde digitale verwerking om een natuurlijk klinkende drie-dimensionale luisterervaring van conventionele 2-kanaals stereobronnen zoals CD's en stereo-uitzendingen te produceren. HARMAN NSP behoudt de klankkleur en ruimtelijk balans van het originele geluid, maar creëert een gesimuleerde luisteromgeving die zich automatisch aanpast aan het soort programma waar u naar luistert.

De onderstaande instellingen beschikbaar:

• Stage Width (Geluidsveldbreedte): Met deze instelling kunt u het geluidsveld vóór u breder of smaller maken. Bijvoorbeeld, een hogere instelling kan geschikt zijn voor een opname van een orkest in een concertzaal; een lagere instelling kan meer geschikt zijn voor een opname van een zanger met een akoestische gitaar.

• Stage Depth (Geluidsvelddiepte): Met deze instelling kunt u de totale grootte van de luisterruimte bepalen. Een hogere instelling zou de akoestische eigenschappen bepalen van de grote luisterruimte, zoals concertzalen en arena's, terwijl een lagere instelling de akoestische kwaliteiten bepalen van kleinere luisterruimte, zoals kleine clubs of retaurants.

Movie (Film): Kies uit de volgende opties als u een surround-functie wilt gebruiken voor het afspelen van ﬁlms: DTS Neo:6 Cinema of Dolby Pro Logic II (IIx of IIz wanneer zeven hoofdluidsprekers worden gebruikt) in de AVR 1710S/AVR 171S.

Music (Muziek): Kies uit de volgende opties als u een surround-modus wilt gebruiken voor het afspelen van muziek: DTS Neo:6 Music of Dolby Pro Logic II (IIx of IIz wanneer zeven hoofdluidsprekers worden gebruikt in de AVR 1710S/AVR 171S). De modus Dolby Pro Logic II/IIx/IIz Music biedt toegang tot een submenu met een aantal aanvullende instellingen. Zie Audio processing en surround geluid op pagina 29 voor meer informatie.

Game (Spel): Dolby Pro Logic II (IIx/IIz wanneer zeven hoofdluidsprekers worden gebruikt) Game is beschikbaar voor het afspelen van videogames.

Als u een keuze hebt gemaakt, drukt u op de toets Back/Exit (Terug/Sluiten) van de afstandsbediening.

U kunt de surround-functie categorie ook veranderen door herhaaldelijk op de toets Surround Modus op de afstandsbediening of op het voorpaneel te drukken.

• U kunt de surround-functie binnen de surround-functie categorie ook veranderen door herhaaldelijk op de toetsen Surround Modus Select op het voorpaneel te drukken.

Zie Audio processing en surround geluid op pagina 29 voor meer informatie over surround functies.

Luisteren naar FM- en AM-radio

Selecteer Radio als bron. Een scherm zoals in onderstaande afbeelding wordt weergegeven.

Voorkeurzenders

In totaal 30 zenders (een combinatie van AM en FM) kunnen worden opgeslagen als voorkeurzenders (presets). Als u de radiozender waarop u momenteel bent afgestemd wilt opslaan als voorkeurzender, drukt u op de Memory (Geheugen) toets van de afstandsbediening. Gebruik de cijfertoetsen om het nummer van de gewenste voorkeurzender in te voeren.

Een voorkeurzender afstemmen:

• Druk op de Links/Rechts-toetsen.

• Druk op de toets Preset Scan van de afstandsbediening. De AVR stemt 5 seconden af op elke ingestelde voorkeurzender. Wanneer de gewenste zender wordt afgestemd, drukt u nogmaals op de toets Preset Scan.

• Voer het nummer van de voorkeurzender in met de cijfertoetsen. Voor presetnummer 10 tot 30 drukt u eerst op 0. Bijvoorbeeld: om preset 21 in te voeren drukt u op 0-2-1.

Auto Store (Automatisch opslaan) is een andere methode voor het automatisch instellen van voorkeurzenders. Wanneer u Auto Store selecteert, gaat de AVR scannen voor frequenties met een goed signaal en deze automatisch opslaan als voorkeurzenders. Auto Store (Automatische opslaan) gebruiken:

• Druk in de FM- of AM-stand op de toets Info/Option (Info/Opties) op de afstandsbediening van de AVR.

• Druk op OK en selecteer “Auto Store” (Automatisch opslaan).

• Selecteer “Yes” (Ja) en druk op “OK.”

Het kan enkele minuten duren voordat de AVR het Automatische opslaan heeft voltooid. Merk op dat het uitvoeren van Automatisch opslaan alle huidige opgeslagen voorkeurzender wist.

Luisteren naar media op een USB-apparaat

Uw AVR is compatibel met MP3- en WMA-media.

Compatibiliteit met MP3: Mono of stereo, constante bitsnelheden (CBR) van 8 kbps tot 320 kbps, variabele bitsnelheden (VBR) van laagste tot hoogste kwaliteit, met samplingfrequenties van 8 kHz tot 48 kHz.

Compatibiliteit met WMA: Ver. 9.2, basic, stereo CBR met 32 kHz – 48 kHz samplingfrequentie en 40 kbps – 192 kbps bitsnelheid, mono CBR met 8 kHz – 16 kHz samplingfrequentie en 5 kbps – 16 kbps bitsnelheid, VBR Pass Encoding en Quality Encoding 10 – 98, 44 kHz en 48 kHz samplingfrequentie.

Andere typen media worden niet ondersteund.

Bestanden afspelen op een USB-apparaat

1. Plaats het USB-apparaat in de UBS-poort op het voorpaneel van de AVR.

BELANGRIJK: Sluit geen personal computer of randapparaat aan op de USB-poort. USBhubs en multicard readers worden niet ondersteund.

2. Druk op de USB-bronselectietoets op de afstandsbediening totdat het scherm op het voorpaneel “USB” als bron aangeeft. Het USB-scherm wordt weergegeven.

Gebruik de Omhoog/Omlaag-toetsen of de Kanaaltoetsen van de afstandsbediening om op een zender af te stemmen, zoals aangegeven op het voorpaneel en menuscherm.

De AVR maakt standaard gebruik van automatische afstemming. Dit betekent dat bij elke druk op de Omhoog/Omlaag-toetsen wordt gescand totdat een zender met een acceptabele signaalsterkte is gevonden. Druk op de toets Tuning Mode (Afstemmingsmodus) op het voorpaneel om over te schakelen naar handmatige afstemming, waarbij met elke druk op de Omhoog/Omlaang-toetsen naar een volgende frequentie wordt gesprongen, of de OK-toets op de afstandsbediening langer dan 3 seconden ingedrukt houden. Telkens wanneer u op de toets drukt, wordt overgeschakeld tussen de automatische en handmatige afstemmingsmodus.

Nadat u op een FM-zender hebt afgestemd, wordt door het schakelen tussen de standen de radio ook geschakeld tussen stereo- en mono-ontvangst. (Mono-ontvangst kan de kwaliteit van zenders met een zwak signaal verbeteren.) Merk op dat sommige surroundfuncties niet beschikbaar zijn bij mono-ontvangst.

3. Selecteer een map en druk op de OK-toets. De AVR toont een lijst met alle compatibele audiobestanden.

AVR

Uw AVR bedienen

NEDERLANDS

4. Selecteer een bestand om af te spelen. Het USB-weergavescherm wordt getoond. Alle ID3-informatie worden weergegeven, samen met de verstreken/huidige tijd van tracks en pictogrammen die de huidige afspeelstatus weergeven

OPMERKINGEN:

• Om naar het volgende nummer te gaan, drukt u op de toets Rechts; om naar het begin van de huidige track te gaan, drukt u eenmaal op de toets Links; om naar het begin van de vorige track te gaan, drukt u tweemaal op de toets Links (of druk eenmaal op de Linker toets als de verstreken tijd van het nummer minder is dan 5 seconden).

• U kunt gebruik maken van de transporttoetsen om weergave te regelen (naar het vorige of volgende nummer gaan, snel vooruit of achteruit zoeken in een nummer, een bestand afspelen, weergave pauzeren of stoppen).

• Druk op de toets Option/Info (Optie/Info) en selecteer de optie Repeat (Herhalen) om een bestand of map te herhalen. Telkens wanneer u op Links/Rechts toets drukt, verandert de instelling van Off (Uit) (geen herhaling) naar Repeat One (bestand eenmaal herhalen) naar Repeat all (Alles herhalen) (bestanden in de huidige directory van de drive). Repeat All (Alles herhalen) wordt altijd geactiveerd wanneer Shufﬂe Music (Weergave in willekeurige volgorde) is ingeschakeld.

• Om de audio-tracks in willekeurige volgorde af te spelen, drukt u op de toets Options/ Info (Opties/Info) en selecteert u Shufﬂe (Willekeurige volgorde). Telkens wanneer op de toets Shufﬂe wordt gedrukt, wordt de instelling in- of uitgeschakeld. De AVR herhaalt tracks automatisch totdat weergave handmatig wordt gestopt.

• Om een map samen te vouwen of terug te keren naar het vorige menuniveau, drukt u op toets Back/Exit (Terug/Sluiten).

Luisteren naar een iPod/iPhone/iPad-apparaat

Wanneer een iPod, iPhone of iPad is aangesloten op de USB-poort van het voorpaneel van de AVR, kunt u audiobestanden afspelen via uw hoge kwaliteit audio-systeem, uw iPod, iPad of iPhone bedienen met de afstandsbediening van de AVR of de bedieningsknoppen op het voorpaneel van de AVR, navigatie-informatie op het voorpaneel van de AVR zien of een aangesloten beeldscherm en de iPod, iPad of iPhone opladen. Actuale informatie over compatibiliteit vindt u op onze website: www.harmankardon.com

Druk op de USB-bronselectietoets op de afstandsbediening totdat het scherm op het voorpaneel “iPod” als bron aangeeft. Het iPod-scherm wordt weergegeven.

De tabel hieronder toont een samenvatting van de beschikbare functies tijdens normale weergave via de USB-poort.

iPod of iPhone functies Afstandsbedieningtoets

Afspelen Afspelen Pauze Pauze Menu OSD/Menu Terug/Sluiten Terug/Sluiten of Pijl links Selecteren OK of Pijl rechts Terug scrollen Pijl omhoog Vooruit scrollen Pijl omlaag Vooruit zoeken Vooruit zoeken Achteruit zoeken Achteruit zoeken Volgende track Spring vooruit of Pijl rechts Vorige track Spring terug of Pijl links

Tijdens het scrollen houdt u de toets ingedrukt om sneller te scrollen.

Terwijl een selectie wordt afgespeeld, wordt de titel en het afspeelmodus-pictogram op het berichtdisplay op het voorpaneel getoond.

Wanneer de AVR is aangesloten op uw tv, verschijnt een iPod-scherm met een weergavepictogram, titel van het nummer, artiest en album. Als willekeurige of herhaaldelijke weergave is geprogrammeerd, verschijnt een pictogram.

VOORZICHTIG: Wij adviseren u gebruik te maken van de screensaver ingebouwd in uw beeldscherm om mogelijke schade door “inbranden” van plasmaschermen en CRT-beeldschermen te voorkomen wanneer een stilstaand beeld, zoals een menuscherm, lagere tijd op dezelfde stand blijft staan.

Druk op de toets Options/Info (Opties/Info) om het optiesmenu van iPod te openen:

Repeat (Herhalen): Selecteer deze instelling om een nummer of alle nummers op het huidige album of de afspeellijst te herhalen. Telkens wanneer u op de OK-toets drukt, gaat u naar een andere instelling: repeat Off (herhalen Uit), repeat One (Herhaal Een) of repeat All (Herhaal Alles).

Shufﬂe (willekeurig volgorde): Selecteer deze instelling om alle beschikbare nummers in willekeurige volgorde af te spelen. Telkens wanneer u op de OK-toets drukt, gaat u naar een andere instelling: shufﬂe by Song (willekeurig per nummer) shufﬂe by Album (willekeurig per album), of Off (Uit) om willekeurige weergave te stoppen.

OPMERKING: Met de iTunes-applicatie kunt u sommige nummers uitsluiten van Willekeurige weergave. De AVR kan deze instellingen niet opheffen.

Luisteren naar Media via AirPlay (alleen AVR 1710S/AVR 171S)

Als u een AVR 1710S/AVR 171S aan op uw thuisnetwerk hebt gekoppeld, kunt u audio streamen via AirPlay vanaf compatibele Apple-apparaten met iOS 4.2 of later en computers met iTunes 10.1 of later die aan hetzelfde netwerk zijn gekoppeld. Zie Verbinding maken met uw thuisnetwerk op pagina 18 voor bijzonderheden over het instellen van uw thuisnetwerk en Het netwerk instellenop pagina 24 voor bijzonderheden over verbinding maken met uw netwerk.

AVR

Uw AVR bedienen

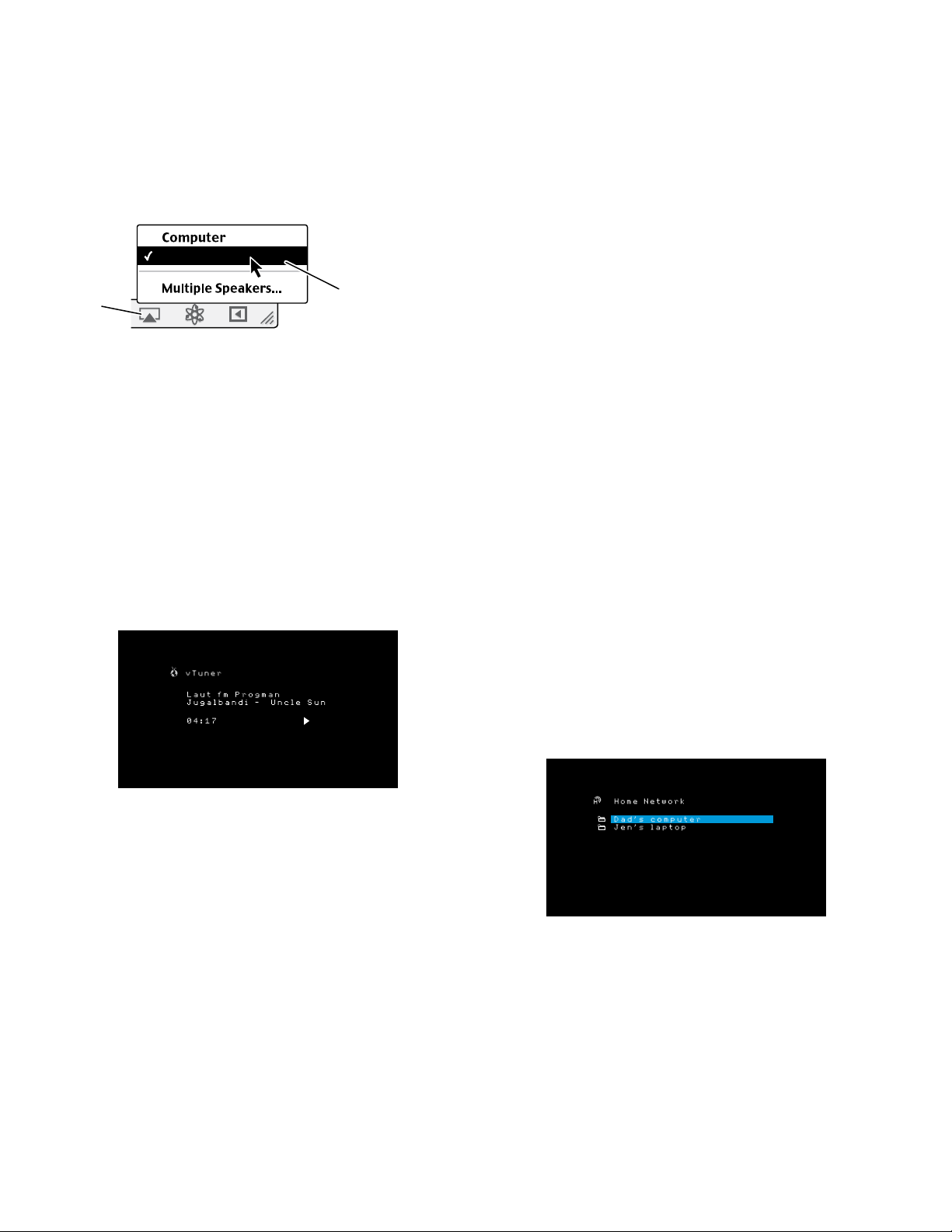

U kunt als volgt streamen via AirPlay naar de AVR starten:

• U kunt beginnen met streamen via AirPlay vanaf de computer door iTunes te starten, op de AirPlay-knop te klikken die onder aan het iTunes-venster verschijnt en “HK AVR” te selecteren in de vervolgkeuzelijst die wordt weergegeven.

HK AVR

Selecteer

AirPlay-

toets

• U kunt beginnen met streamen via AirPlay vanaf een iPod, iPhone of iPad door op de AirPlay-knop op het scherm te tikken en “HK AVR171S_1710S” te selecteren in de lijst voor luidsprekerselectie die wordt weergegeven.

De AirPlay audio stream wordt geactiveerd (het schermmenu toont de melding “AirPlay activated” (AirPlay geactiveerd) en onderbreekt de bron die op dat moment wordt afgespeeld via de AVR. Als de AVR in de Timerstand staat, wordt deze ingeschakeld en begint het afspelen van de AirPlay audiostream. Het muziekweergavescherm wordt weergegeven op het schermmenu.

Gebruik de toetsen voor transportbesturing van de afstandsbediening om het afspelen te besturen.

“HK AVR171S_1710S” van pop-uplijst

Luisteren naar vTuner (Internet Radio)

Via de netwerkverbinding van uw AVR krijgt u toegang tot een groot aantal streams in MP3- en WMA-indeling via internet. Nadat u verbinding met uw thuisnetwerk hebt gemaakt, beschreven in Verbinding maken met uw thuisnetwerk op pagina 18, en het netwerk hebt ingesteld zoals beschreven in Het netwerk instellen op pagina 24, drukt u op de bronselectietoets Network (Netwerk) op de afstandsbediening. Met elke druk op de toets wordt geschakeld tussen de schermen Network (Netwerk) en vTuner.

Luisteren naar media via uw thuisnetwerk

Uw AVR is DLNA-compatibel en kan gebruik maken van MP3- en WMA-audiomedia die is opgeslagen op andere DLNA-compatibele apparaten aangesloten op hetzelfde netwerk als uw AVR.

DLNA is een ﬁle sharing protocol dat een brug creëert tussen de AVR en andere apparaten op hetzelfde netwerk die audio-media bevatten. DLNA wordt ondersteund door pc's met Windows Media Player, Windows Media Center of Intel Media Server ﬁle sharing. Apple computers kunnen ook bestanden delen via DLNA met behulp van HARMAN Music Manager software, die gratis kan worden gedownload van www.harmankardon.com. (Third-party software die DLNA ﬁle-sharing mogelijk maakt is ook beschikbaar.)

Voordat u via het netwerk toegang kunt krijgen tot bestanden die zich op andere apparaten bevinden, moet elk apparaat eerst toestemming geven voor het delen van bestanden met de AVR:

Media delen op pc's:

1. Open Windows Media Player.

2. Open het menu Library (Bibliotheek) en selecteer “Media Sharing” (Media delen). Het venster Media Sharing (Media delen) wordt weergegeven.

3. Schakel het selectievakje “Share My Media” (Mijn media delen) in. Er wordt een pictogram voor de AVR weergegeven in het venster.

4. Selecteer het AVR-pictogram, selecteer “Allow” (Toestaan) en selecteer vervolgens OK.

De WMA- en MP3-media van de computer zouden nu beschikbaar moeten zijn voor de AVR.

Delen van media op andere typen computers, besturingssystemen of mediasoftware: Controleer de instructies van de computer, het besturingssysteem of de mediaspeler.

Druk op de Network (Netwerk) bronselectietoets om naar gedeelde media te luisteren. (Als vTuner wordt weergegeven als bron, drukt u nogmaals op de toets om over te schakelen van de bron Internet Radio (Internetradio) naar de bron Network (Netwerk).) Het scherm Home Network (Thuisnetwerk) wordt geopend.

Terwijl het vTuner-scherm (hierboven) wordt getoond, maakt de AVR automatisch verbinding met internet via de portal www.radioharmankardon.com. U kunt een stream selecteren door de toetsen omhoog/omlaag te gebruiken om op categorie te zoeken.

OPMERKING: De weergegeven categorieën kunnen van regio tot regio verschillen.

Meld u aan bij www.radioharmankardon.com vanaf uw computer om uw lijst met favorieten te creëren. Vul het MAC-adres van de AVR in als ID# (het MAC-adres wordt vermeld op het scherm Network Settings (Netwerkinstellingen) in het menu Systeme Setting (Systeeminstellingen) - alleen AVR 171S/AVR 1710S) of de AVR's vTuner ID # (de vTuner ID # wordt vermeld op de Help-pagina op de vTuner-hoofdmenu - alleen AVR 161S/AVR 1610S) en open een account. Favorieten die u selecteert op de website zijn beschikbaar op de AVR.

Navigation is vergelijkbaar met andere menu's. Blader naar het gewenste item en druk op de toets OK om dit te selecteren. Om terug te keren naar het vorige menuniveau (of om het hoogste menu-niveau te verbergen), drukt u op toets Back/Exit (Terug/Sluiten) of de Links-toets.

De AVR is niet in staat om verbinding te maken met streams die registratie of andere interactie met de website vereisen voorafgaand aan het spelen van de stream. Als de AVR geen verbinding kan maken met de stream, verschijnt de melding “Network Error” (Netwerkfout) en blijft het scherm van de Internetradio leeg.

Op dit scherm worden alle apparaten in het netwerk die delen toestaan getoond. Gebruik de toetsen Omhoog/Omlaag en OK om door de inhoud te bladeren die is opgeslagen in de bibliotheek van de mediaspeler van het apparaat. Blader naar het gewenste item en druk op de toets OK om dit te selecteren. Om terug te keren naar het vorige menuniveau (of om het hoogste menuniveau te verbergen), drukt u op toets Back/Exit (Terug/Sluiten).

OPMERKING: Hoewel video-inhoud mogelijk wordt weergegeven in het menu, biedt de AVR geen ondersteuning voor het afspelen van video via de netwerkverbinding.

AVR

Uw AVR bedienen en

Geavanceerde functies

NEDERLANDS

Media afspelen vanaf een Roku Streaming Stick

Wanneer u een Roku Streaming Stick aansluit op de MHL/HDMI ingang van de AVR en deze koppelet met uw Wi-Fi thuisnetwerk, kunt u gebruik maken van de afstandsbediening van de AVR om streaming media te zoeken en af te spelen. OPMERKING: Uw thuisnetwerk moet Wi-Fi zijn om de Roku Streaming Stick met uw AVR te kunnen gebruiken.

1. Na het aansluiten van de Roku Streaming Stick op de MHL/HDMI ingang van de AVR, selecteert u de MHL-bron van de AVR. De video-uitgang van de Roku Streaming Stick moet worden weergegeven op uw tv.

2. Volg de instructies voor Roku om de Roku Streaming Stick te koppelen met uw Wi-Fi-

netwerk met behulp van de Roku-afstandsbediening.

3. Wanneer de Roku Streaming Stick is gekoppeld aan uw Wi-Fi-netwerk, tonen de

toetsen van de AVR-afstandsbediening dezelfde functies als hun tegenhangers op de Roku-afstandsbediening:

MHL bron-

toets

navigatie

Menu Item

selectie

Hoofdmenu

Vorige menu

Luisteren naar media via Spotify Connect

Uw Harman Kardon AVR en Spotify bedieningsapparatuur moeten op hetzelfde wiﬁnetwerk zijn om the kunnen werken.

In de Spotify App op uw mobiele apparaat tikt u op de Now Playing-balk voor toegang to extra besturingselementen. Selecteer het luidsprekerpictogram. In het Connect-scherm selecteert u uw AVR-modellen uit de lijst als doelapparaat en het apparaat zal beginnen af te spelen. Regel het volume rechtstreeks vanuit de app met de volumebalk in het Connect-scherm.

Using This Device With Spotify Connect

Spotify lets you listen to millions of songs – the artists you love, the latest hits and discoveries just for you.

If you are a Spotify user, you can control this device using your Spotify app.

Step 1 Connect your device to the same wifi network as your phone, tablet or PC running the Spotify app.

Step 2 Open the Spotify app, and play any song.

Step 3 Tap the song image in the bottom left of the screen.

Step 4 Tap the Connect icon

Step 5 Pick your speaker from the list.

For information on how to set up and use Spotify Connect please visit www.spotify. com/connect

Licenses

The Spotify Software is subject to third party licenses found here : www.spotify.com/ connect/third--party- -licenses.

Geavanceerde functies

Een groot deel van de aanpassing en conﬁguratie van uw AVR wordt automatisch uitgevoerd, zonder dat u veel hoeft te doen. U kunt uw AVR echter ook aanpassen aan uw systeem en uw voorkeur. In dit gedeelte worden enkele geavanceerde aanpassingen beschreven die u kunt uitvoeren.

Audio processing en surround geluid

Audiosignalen kunnen in een reeks van verschillende indelingen worden gecodeerd die niet alleen van invloed zijn op de kwaliteit van het geluid, maar ook op het aantal luidsprekerkanalen en de surround functie. U kunt ook handmatig een andere surround functie selecteren, indien deze beschikbaar is.

Analoge audiosignalen

Analoge audiosignalen bestaan gewoonlijk uit twee kanalen, links en rechts. staat om twee-kanaals audiosignalen te verwerken om meerkanaals surround geluid te produceren, zelfs als geen surround geluid mee is gecodeerd in de opname. Tot de beschikbare functies behoren Dolby Pro Logic II/IIx/IIz, Virtual Speaker (Virtuele luidspreker), DTS Neo:6, HARMAN NSP, 5 CH en 7 CH Stereo functies. Druk op de toets Surround Modes (Surround functies) om een van deze functies te selecteren.

Digitale audiosignalen

Digitale audiosignalen bieden grotere ﬂexibiliteit en capaciteit dan analoge signalen en maken het mogelijk kanalen met afzonderlijke kanaalinformatie direct in het signaal te coderen. Het resultaat is een betere geluidskwaliteit en een verbazingwekkende directionaliteit, aangezien de informatie van elk kanaal apart wordt overgedragen. Opnamen met hoge resolutie klinken buitengewoon zuiver, zonder storingen, met name in de hoge frequenties.

Surround Functies

De selectie van de surround functie is afhankelijk van de indeling van het binnenkomende audiosignaal en van uw persoonlijke smaak. Hoewel het nooit voorkomt dat alle surround functies van de AVR beschikbaar zijn, is er gewoonlijk een breed scala van functies beschikbaar voor een gegeven invoer. Tabel A12 van de bijlage, op pagina 47, bevat een korte beschrijving van elke functie en geeft de typen binnenkomende signalen of digitale bitstreams aan waarmee de functie kan worden gebruikt. Aanvullende informatie over de Dolby- en DTS functies is beschikbaar op de websites van de desbetreffende bedrijven: www.dolby.com and www.dtsonline.com.

Controleer bij twijfel het hoesje van uw disc voor meer informatie over welke surround functies beschikbaar zijn. Gewoonlijk zijn niet-essentiële gedeelten van een disc, zoals trailers, extra materialen of het disc-menu, alleen beschikbaar in Dolby Digital 2.0 (tweekanaals) of PCM twee-kanaals modus. Als de hoofdtitel wordt afgespeeld en op het display een van deze surround functies wordt weergegeven, zoekt u naar een sectie voor het instellen van audio of de taal in het menu van de disc. Controleer tevens of de audio-uitvoer van uw disc-speler is ingesteld op de originele bitstream in plaats van op twee-kanaals PCM. Stop met afspelen en controleer de uitvoerinstelling van de speler.

Meerkanaals digitale opnamen worden geproduceerd in vijf-kanaals, zes-kanaals of zeven-kanaals formaten, met of zonder “.1” kanaal. De kanalen die zijn opgenomen in een standaard 5.1-kanaals opname zijn linksvoor, rechtsvoor, midden, surround links, surround rechts en LFE (low-frequency effects). Het LFE-kanaal wordt aangeduid met “.1” om aan te geven dat het beperkt is tot de lage frequenties. 6.1-kanaals opnamen hebben een enkel surround achter kanaal en 7.1-kanalen opnamen een surround achter links en surround achter rechts kanalen naar de 5.1-kanaals conﬁguratie. Nieuwe formaten zijn beschikbaar in 7.1-kanaals conﬁguraties. Uw AVR is instaat nieuwe audioindelingen af te spelen, wat een meer intense thuistheater ervaring oplevert.

Alleen AVR 1710S/AVR 171S: Voor gebruik van de 6.1- en 7.1-kanaals surround functies moeten moeten de surround achter kanalen worden ingeschakeld. Zie Handmatig luidsprekerinstellingen op pagina 30 voor meer informatie.

Voorbeelden van digitale indeling zijn Dolby Digital 2.0 (alleen twee-kanaals), Dolby Digital 5.1, Dolby Digital EX (6.1), Dolby Digital Plus (7.1), Dolby TrueHD (7.1), DTS-HD High-Resolution Audio (7.1), DTS-HD Master Audio (7.1), DTS 5.1, DTS-ES (6.1 Matrix en Discrete), DTS 96/24 (5.1), twee-kanaals PCM modes in 32kHz, 44,1kHz, 48kHz, 88,1kHz, 96kHz, 176,4kHz of 192kHz, en 5.1 of 7.1 meerkanaals PCM.

Als de AVR een digitaal signaal ontvangt, worden de coderingsmethode en het aantal kanalen gedetecteerd. Dit wordt vervolgens kort weergegeven als drie getallen, gescheiden door slashes (bijvoorbeeld “3/2/.1”).

Uw AVR is in

AVR

Geavanceerde functies

Het eerste getal geeft het aantal voorste kanalen in het signaal aan: “1” geeft een monofone opname aan (meestal een ouder programma dat digitaal geremasterd is of, minder vaak, een modern programma waarbij de regisseur voor mono heeft gekozen als speciaal effect). “2” geeft aan dat het linker- en rechterkanaal aanwezig zijn, maar dat het middenkanaal ontbreekt. “3” geeft aan dat alle de drie kanalen voor de voorkant (links, rechts en midden) aanwezig zijn.

Het tweede getal geeft aan of er surround-kanalen aanwezig zijn: “0” geeft aan dat er geen surround-informatie aanwezig is. “1” geeft aan dat er een surround-signaal met matrixstructuur aanwezig is. “2” geeft aan dat er aparte linker en rechter surroundkanalen zijn. “3” wordt gebruikt met DTS-ES bitstreams om de aanwezigheid van het discrete surround achter kanaal te vertegenwoordigen, naast het zijkant surround linker en rechter kanaal. “4” wordt gebruikt met 7.1-kanaals digitale indelingen om de aanwezigheid aan te geven van twee discrete zijkant surround kanalen en twee discrete achter surround kanalen.

Het derde getal wordt gebruikt voor het LFE-kanaal: “0” staat voor geen LFE-kanaal. “.1” geeft aan dat een LFE-kanaal aanwezig is.

De 6.1-kanaals signalen - Dolby Digital EX en DTS-ES Matrix en Discrete - hebben elk een markering die de receiver instrueert het surround achter kanaal te decoderen, aangegeven als 3/2/.1 EX-ON voor Dolby Digital EX materiaal, en 3/3/.1 ES-ON voor DTS-ES materiaal.

Dolby Digital 2.0-signalen kunnen een Dolby Surround-markering bevatten die DS-ON of DS-OFF aangeeft, afhankelijk van of de twee-kanaals bitstream alleen stereogegevens bevat of een downmix van een meerkanaals programma dat kan worden gedecodeerd door de Dolby Pro Logic-decoder van de AVR. Standaard worden deze signalen afgespeeld in de functie Dolby Pro Logic IIx Movie.

Als een PCM-signaal wordt ontvangen, worden het PCM-bericht en de samplingfrequentie (32kHz, 44,1kHz, 48kHz, 88,2kHz, 96kHz, 176,4kHz of 192kHz) weergegeven.

Als slechts twee kanalen, links en rechts, aanwezig zijn, kunnen de analoge surround functies worden gebruikt voor het decoderen van het signaal naar meerdere kanalen. Als u de voorkeur geeft aan een andere surround-indeling dan de digitale codering van het eigen (native) signaal, drukt u op de toets Surround Modes (Surround functies) om het menu Surround Modes weer te geven (zie Een surround functie selecteren op pagina 25).

Met de optie Auto Select (Automatische selectie) wordt de surround functie ingesteld op de digitale codering van het eigen (native) signaal, bijvoorbeeld Dolby Digital, DTS, Dolby TrueHD of DTS-HD Master Audio. Voor 2-kanaals bronmateriaal wordt standaard gebruik gemaakt van de functie HARMAN NSP van de AVR. Als u de voorkeur geeft aan een andere surround functies, selecteert u de surround functie categorie: Virtual Surround (Virtueel geluid), Stereo, Movie (Film), Music (Muziek) en Video Game (Viedospel). Druk op de toets OK om de functie te veranderen.

Elke surround functie categorie is ingesteld op een standaard surround functie:

• Virtual Surround (Virtueel geluid): Virtual speaker (Virtuele luidspreker).

• Stereo: 7-CH Stereo of 5-CH Stereo (afhankelijk van het aantal luidsprekers in het huidige systeem).

• NSP: HARMAN NSP.

• Movie (Film): Dolby Pro Logic II Movie.

• Music (Muziek): Dolby Pro Logic II Movie.

• Video Game (Videospel): Dolby Pro Logic II Movie.

U kunt een andere functie selecteren voor elke categorie. Hieronder vindt u de complete lijst met beschikbare surround functies. (Welke surround functies daadwerkelijk beschikbaar zijn, is afhankelijk van het aantal luidsprekers in uw systeem.)

• Virtual Surround (Virtueel geluid): Virtual speaker (Virtuele luidspreker).

• Stereo: 2-CH Stereo, 5-CH Stereo of 7-CH Stereo (alleen AVR 1710S/AVR 171S).

• NSP: HARMAN NSP.

• Movie (Film): DTS Neo:6 Cinema, Dolby Pro Logic II Movie, Dolby Pro Logic IIx Movie (alleen AVR 1710S/AVR 171S), Dolby Pro Logic IIz (alleen AVR 1710S/AVR 171S).

• Music (Muziek): DTS Neo:6 Music, Dolby Pro Logic II Music, Dolby Pro Logic IIx Music (alleen AVR 1710S/AVR 171S), Dolby Pro Logic IIz (alleen AVR 1710S/AVR 171S).

• Video Game (Videospel): Dolby Pro Logic II Game, Dolby Pro Logic IIx Game (alleen AVR 1710S/AVR 171S), Dolby Pro Logic IIz (alleen AVR 1710S/AVR 171S).

Nadat u de surround functie hebt geprogrammeerd voor elk type audio, selecteert u de regel in het menu Surround Modes (Surround functies) om de automatische selectie van surround functies voor de AVR over te slaan (override). De AVR gebruikt dezelfde surround functie wanneer u die bron de volgende keer selecteert.

Alleen AVR 1710S/AVR 171S: Dolby Pro Logic IIx is alleen beschikbaar als u de AVR's Assigned Amp hebt ingesteld op Surround Back; Dolby Pro Logic IIz is alleen beschikbaar als u de AVR's Assigned Amp hebt ingesteld op Front Height. Zie Handmatig luidsprekerinstellingen op pagina 30 voor meer informatie.

PLIIz Height Gain (hoogteversterkingscontrole) (alleen AVR 1710S/AVR 171S): Wanneer u de Assigned Amp op Front Height hebt gezet (zie Handmatige

luidsprekerinstelling op pagina 30), is de PLIIz Height Gain-instelling beschikbaar. De front height-kanalen kunnen de ruimtelijk geluidservaring van een surround soundsysteem sterk verbeteren. Sommige luisteraars geven de voorkeur aan de diepte en dimensie die height channels bieden, maar vanuit een schijnbaar transparant ervaring. Andere luisteraars willen liever de front height-kanalen accentueren met een hogere volume-instelling.

De PLIIz Height Gain-controle geeft u de mogelijkheid om het volume van de front height-kanalen aan te passen voor verschillende programma's. De controle heeft drie instellingen: Laag (normaal volume), Midden (gematigde volumeverhoging) en Hoog (maximale volumeverhoging). Merk op dat u ook het front height-kanalenvolume kunt ﬁne-tunen. Zie Handmatige instelling kanaal-uitgangsniveau's op pagina 32 voor meer informatie.

Dolby PLII/Dolby PLIIx Music:

wanneer u de Dolby Pro Logic II of IIx Music Mode in het menu Surround Functie selecteert:

Center Width (Centrumbreedte): Deze instelling bepaalt hoe vocalen klinken via de drie voorste luidsprekers. Bij een lagere waarde wordt de informatie over de vocalen sterk op het middelste kanaal geconcentreerd. Bij hogere waarden (tot 7) wordt de soundstage voor de vocalen verbreed. Gebruik de links/rechts-toetsen om de waarde aan te passen.

Dimension (Afmetingen): Deze instelling is van invloed op de diepte van de surroundpresentatie die u in staat stelt het geluid naar de voor- of achterkant van de ruimte te “verplaatsen”. De instelling “0” is de neutrale standaardwaarde. Met de instelling “F-3” wordt het geluid naar de voorkant van de ruimte verplaatst, terwijl met de instelling “R-3” het geluid naar achteren wordt verplaatst. Gebruik de links/rechts-toetsen om de waarde aan te passen.

Panorama:Als de Panorama-modus is ingeschakeld, wordt een gedeelte van het geluid vanuit de voorste luidsprekers naar de surround-luidsprekers verplaatst, waarbij een “alles omringend” effect wordt verkregen. Telkens wanneer op de OK-toets wordt gedrukt, wordt de instelling in- of uitgeschakeld.

Raadpleeg tabel A10 in de bijlage voor meer informatie over welke surround-modi beschikbaar zijn met verschillende bitstreams.

Sommige aanvullende instellingen zijn beschikbaar

Handmatige luidsprekerinstelling

Uw AVR is ﬂexibel en kan zodanig worden geconﬁgureerd dat deze met de meeste luidsprekers werkt en compenseert voor de akoestische eigenschappen van uw kamer.

Het EzSet/EQ-proces detecteert automatisch de capaciteiten van elke aangesloten luidspreker en optimaliseert de prestaties van de AVR met uw luidsprekers. Als u geen EzSet/EQ-kalibratie kunt uitvoeren of als u uw AVR handmatig wilt instellen voor uw luidsprekers, gebruikt u de schermmenu's voor Speaker Setup (Luidsprekerinstelling).

Voordat u begint, eerst uw luidsprekers opstellen, zoals uitgelegd in Uw luidsprekers opstellen op pagina 11, en deze aansluiten op de AVR. Raadpleeg de gebruikershandleiding voor de luidsprekers of de website van de fabrikant voor hun speciﬁcatie van het frequentiebereik. Hoewel u de individuele kanaalniveaus van de AVR “op het gehoor” kunt instellen, is een geluidsdrukmeter, die u bij een lokale elektronicawinkel kunt kopen, nauwkeuriger.

Noteer uw conﬁguratie-instellingen in tabellen A3 tot A12 in de bijlage voor eenvoudige herinvoer na een reset van het systeem of als het apparaat langer dan vier weken is losgekoppeld van de netvoeding.

AVR

Geavanceerde functies

NEDERLANDS

Stap één – De crossover (wissel) frequenties van uw luidsprekers bepalen

Zonder gebruik te maken van het EzSet/EQ-proces kan de AVR niet detecteren hoeveel luidsprekers u hebt aangesloten en kan het apparaat ook de capaciteit hiervan niet vaststellen. Raadpleeg de technische speciﬁcaties voor al uw luidsprekers en zoek de frequentierespons op. Gewoonlijk wordt deze opgegeven in de vorm van een bereik, bijvoorbeeld 100 Hz – 20 kHz (±3 dB). Noteer de laagste frequentie die elk van uw luidsprekers (behalve de subwoofer) kan afspelen (100 Hz in het bovenstaande voorbeeld) als crossover in tabel A3 van de bijlage. OPMERKING: Deze frequentie is niet gelijk aan de “crossover-frequentie” die wordt vermeld in de speciﬁcaties van de luidspreker.

De basinstelling van de AVR bepaalt welke luidsprekers worden gebruikt voor het afspelen van de lage frequenties (bas) van het bronprogramma. Als de laagste tonen naar kleine satellietluidsprekers worden verzonden, resulteert dit in slecht geluid en mogelijk zelfs schade aan de luidsprekers. De hoogste noten worden mogelijk helemaal niet weergegeven door de subwoofer.

Met de juiste basinstelling verdeelt de AVR het bronsignaal op een crossover-frequentie. Alle informatie boven dat crossover-frequentie wordt afgespeeld via de luidsprekers van uw systeem, terwijl alle information onder het crossover-frequentie wordt afgespeeld via de subwoofer. Op deze manier presteert elke luidspreker in uw systeem op zijn best en kunt u genieten van een sterkere en betere geluidservaring.

Stap twee – De afstanden tussen de luidsprekers meten

In de ideale situatie worden al uw luidsprekers in een cirkel geplaatst, met de luisterpositie in het midden. Mogelijk moet u sommige luidsprekers iets verder weg van de luisterpositie plaatsen dan andere. Geluiden die gelijktijdig zouden moeten arriveren van verschillende luidsprekers kunnen vervormd raken door de verschillende afstanden.

Uw AVR biedt een afstandsafstelling die compenseert voor deze plaatsingsverschillen voor luidsprekers.

Meet de afstand vanaf elke luidspreker tot de luisterpositie en noteer deze in tabel A4 in de bijlage. Zelfs als alle luidsprekers zich op dezelfde afstand van de luisterpositie bevinden, voert u de afstanden van uw luidsprekers in zoals beschreven in De luidsprekerafstanden instellen op pagina 32.

Stap drie – Menu handmatige luidsprekerinstelling)

Nu kunt u de AVR gaan programmeren. Ga in de gebruikelijke luisterpositie zitten en zorg dat het zo stil mogelijk is in de ruimte.

Schakel de AVR en het beeldscherm in en druk op de toets OSD/Menu (Schermmenu) om het menu te openen. Selecteer menu Speaker Setup (Luidsprekerinstelling), en selecteer Manual Setup (Handmatige instelling).

OPMERKING: Om de huidige instellingen op te slaan, drukt u op de toets Back/Exit (Terug/Sluiten).

De beste resultaten krijgt u als u de submenu's in deze volgorde aanpast: Speakers (Luidsprekers), Crossover, Distance (Afstand) en Output (Uitvoer) instellen.

Luidspreker

Met deze functie kunt u de juiste instelling voor elke luidsprekergroep programmeren. De instellingen in dit menu zijn van invloed op de rest van het instellingsproces voor de luidsprekers en op de beschikbaarheid van verschillende surround functies op enig moment.

Selecteer “ON” (Aan) wanneer de luidsprekers aanwezig zijn in het systeem; selecteer “OFF” (Uit) voor posities waar geen luidsprekers zijn geïnstalleerd. De voor links & rechts luidsprekers staan altijd op ON (Aan) en kunnen niet worden uitgeschakeld.

Alle wijzigingen worden aangegeven in Number Of Speakers (Aantal luidsprekers), bovenin beeld aangegeven.

Alleen AVR 1710S/AVR 171S: De Assigned AMP-instelling heeft vier opties:

• Surround Back (Surround achter): Selecteer de Surr. Back (Surround achter) optie als uw hoofdsysteem een 7.1-kanaal systeem is en u gebruik maakt van surround achter links en surround achter rechts luidsprekers.

• Zone 2: Selecteer de Zone 2 optie als uw belangrijkste systeem een 5.1-kanaals systeem is en u wilt de Assigned Amp luidsprekeruitgangen gebruiken voor de luidsprekers in Zone 2. Zie Een multizonesysteem installeren op pagina 19 voor meer informatie.

• Front Height: Selecteer Front Height als uw hoofdsysteem een 7.1-kanaal systeem is en u gebruik maakt van surround achter links en surround achter rechts luidsprekers.

• Off (Uit): Selecteer Off (Uit) als u geen luidsprekers op de Assigned Amp hebt aangesloten.

OPMERKING: Wanneer u Assigned AMP hebt ingesteld op “Zone 2”, worden de luidsprekers aangesloten op de Assigned Amp uitgangen niet geconﬁgureerd in het EzSet/EQ proces. Conﬁguur de luidsprekers handmatig, zoals hieronder wordt uitgelegd.

Als u klaar bent, drukt u op de toets Back/Exit (Terug/Sluiten).

Als u het EzSet/EQ proces al heeft uitgevoerd volgens de beschrijving in De AVR voor uw luidsprekers conﬁgureren, op pagina 22, heeft de AVR de resultation opgeslagen. Om de resultaten van EzSet/EQ aan te passen, of de AVR opnieuw te conﬁgureren, kiest u Manual Setup (Handmatige instelling). Het scherm Manual Setup (Handmatige instelling) verschijnt.

Crossover

Navigeer, nadat u bent teruggekeerd naar het menu Speaker Setup (Luidspreker instellen), naar de Crossover-regel en druk op de toets OK om het menu Crossover weer te geven.

De AVR toont alleen de luidsprekergroepen die u op On (Aan) hebt ingesteld in het menu Number of Speakers (Aantal luidsprekers).

Zie Tabel A3 voor de crossover frequenties die u hebt genoteerd voor uw luidsprekers.

AVR

Geavanceerde functies

Selecteer voor elke luidsprekergroep een van deze acht crossover-frequenties: Groot, 40Hz, 50Hz, 60Hz, 70Hz, 80Hz, 90Hz, 100Hz, 110Hz, 120Hz, 140Hz, 150Hz, 160Hz, 180Hz of 200Hz. Als de crossover-frequentie beneden 40 Hz ligt, selecteert u de eerste optie, “Large” (Groot). Deze instelling verwijst niet naar het fysieke formaat van de luidspreker maar naar de frequentierespons hiervan. Deze wordt ook wel “full range” (totale bereik) genoemd.

OPMERKING: Als Room EQ is ingesteld op On (Aan), zijn de crossover-frequenties automatisch ingesteld door de AVR en kunnen niet worden aangepast.

Noteer de instellingen in tabel A6 van de bijlage.

Druk wanneer u klaar ben met het instellen op de toets Back/Exit (Terug/Sluiten) om terug te keren naar het menu Handmatige instelling.

Selecteer het menu “Speakers” (Luidsprekers) opnieuw en noteer de Subwoofer-instelling: Deze instelling is afhankelijk van de Crossover instelling die u hebt geselecteerd voor de voor links en rechts luidsprekers.

• Wanneer u de voor luidsprekers instelt op een numerieke crossover frequentie, zal de subwoofer-instelling altijd SUB zijn. Alle lage frequenties worden altijd naar de subwoofer gestuurd. Als u geen subwoofer hebt, kunt u een upgrade uitvoeren naar full-range links- en rechtsvoor of bij gelegenheid een subwoofer toevoegen.

• Als u de voorste links/rechts luidsprekers instelt op LARGE (GROOT), selecteert u een van de volgende drie instellingen voor de subwoofer:

L/R+LFE: Bij deze instellingen wordt alle informatie over lage frequenties naar de subwoofer verzonden, met inbegrip van a) informatie die normaal wordt afgespeeld via de luidsprekers links- en rechtsvoor en b) de speciale informatie voor het LFEkanaal (low-frequency effects).

OFF (UIT): Selecteer deze instelling als geen subwoofer wordt gebruikt. Alle informatie over lage frequenties wordt naar de luidsprekers links- en rechtsvoor verzonden.

LFE: Met deze instelling wordt informatie over lage frequenties die zijn opgenomen in de linker en rechter programmakanalen afgespeeld via de luidsprekers links- en rechtsvoor en wordt alleen de LFE-kanaalinformatie naar de subwoofer gestuurd.

Afstand

Zoals hierboven beschreven in stap twee, waarbij u de afstand van elk van uw luidsprekers tot de luisterpositie hebt gemeten, biedt uw AVR een aanpassingsfunctie die compenseert voor de verschillende afstanden, zodat het geluid uit elke luidspreker de luisterpositie op het juiste moment bereikt. Dit proces zorgt ervoor dat het geluid duidelijker en gedetailleerder wordt.

Open het menu Handmatige instelling, verplaats de cursor naar de regel Distance (Afstand) en druk op de toets OK om het menu Adjust Speaker Distance (Luidsprekerafstand instellen) te openen.

Voer de afstand in tussen elke luidspreker en de luisterpositie die u hebt gemeten in stap twee en vastgelegd in tabel A4 van de bijlage (zie pagina 39). Selecteer een luidspreker en gebruik vervolgens de linker- of rechtertoets om de meting te wijzigen. U kunt afstanden invoeren tussen 0 en 9,1m. De standaardafstand voor alle luidsprekers bedraagt 3 meter.

De standaardmeeteenheid is feet (voet). U kunt de meeteenheid in meters veranderen door omlaag te bladeren naar de regel Unit (Eenheid) en op de linker- of rechtertoets te drukken.

OPMERKING: Als u de Assigned AMP kanalen hebt ingesteld op Zone 2, zult u niet in staat zijn om hun vertraging (delay settings) instellen.

Stap vier – Handmatig uitvoerniveaus voor kanalen instellen

Bij een conventionele stereo receiver past een eenvoudige balansregeling het stereobeeld aan door de relatieve luidheid van het linker- en rechterkanaal te variëren. In een thuistheatersysteem met maximaal zeven hoofdkanalen plus twee subwoofers, wordt het realiseren van een correct geluidsbeeld zowel belangrijker als complexer. Het doel is ervoor te zorgen dat elk kanaal even luid wordt gehoord op de luisterpositie (als signalen die even luid zijn via de kanalen worden afgespeeld).

De EzSet/EQ-calibratie van uw AVR kan deze belangrijke taak op eenvoudige en automatische wijze voor u uitvoeren. Het menu Output Adjust (Uitvoer aanpassen) van de AVR stelt u echter in staat de niveaus handmatig te kalibreren, via de ingebouwde testtoon van het systeem of bij het afspelen van bronmateriaal.

Ga naar Manual Setup (Handmatige instelling) en open het menu voor luidsprekerinstelling.

Alle luidsprekers van het systeem worden weergegeven met hun huidige volumeinstellingen. U kunt het volume van elke luidspreker instellen op een waarde tussen –10 dB en +10 dB in stappen van 1 dB.

Tijdens het uitvoeren van aanpassingen kunt u de kanaalniveaus op de volgende manieren meten:

• Gebruik bij voorkeur een SPL-handmeterset voor C-meting, trage schaal. Pas elke luidspreker zodanig aan dat de meter een waarde van 75 dB aangeeft als de ingebouwde testtoon van de AVR wordt afgespeeld.

• Op het gehoor. Pas de niveaus zodanig aan dat de testtoon even luid klinkt door elke luidspreker.

Als u uw niveaus wilt instellen met behulp van de interne testtoon van de AVR, selecteert u de regel Test Tone Seq (Volgorde testtoon) en gebruikt u de linker- of rechtertoets om de testtoon in te schakelen. Selecteer vervolgens de Test Tone SEQ (Volgorde testtoon) en kies Auto (Automatisch) of Manual (Handmatig):

Auto (Automatisch): De testtoon wordt beurtelings weergegeven via alle luidsprekers, zoals aangegeven door de markeringsbalk. Gebruik de linker- of rechtertoets om het niveau aan te passen voor een luidspreker als de testtoon daar wordt onderbroken. Gebruik de toets Omhoog of Omlaag om de markeringsbalk naar een andere regel te verplaatsen. De testtoon volgt dan de balk. U kunt de testtoon stoppen door de toets Omhoog of Omlaag te gebruiken om de cursor uit het gebied met luidsprekers van het scherm te verplaatsen.

Manual (Handmatig): De testtoon blijft bij de geselecteerde luidspreker totdat u de toets Omhoog of Omlaag gebruikt om deze naar een andere luidspreker te verplaatsen. Gebruik de linker- of rechtertoets om het niveau aan te passen voor de luidspreker waardoor de testtoon wordt afgespeeld.

Als u een externe bron gebruikt terwijl u uw uitvoerniveaus instelt, zet de Test Tone (Testtoon) op Off (Uit), gebruik de toets Omhoog of Omlaag om naar elke luidspreker te navigeren en gebruik de linker- of rechtertoets om het niveau van de luidspreker aan te passen terwijl de bron wordt afgespeeld.

OPMERKING: Als u een SPL-handmeter met extern bronmateriaal gebruikt, zoals een testdisc of een audiobron, speelt u deze af en stemt u de hoofdvolumeregeling van de AVR zodanig af dat de meter 75 dB aangeeft. Vervolgens past u het niveau van de afzonderlijke luidsprekers aan.

Output Reset (Uitvoer resetten): U kunt alle niveaus terugzetten op hun fabrieksinstellingen van 0 dB. Ga naar de regel en druk op de toets OK.

Als u gereed bent met het aanpassen van de luidsprekerniveaus, noteert u de instellingen in tabel A3 van de bijlage. Druk vervolgens op de toets Back/Exit (Terug/Sluiten).

AVR

Geavanceerde functies

NEDERLANDS

Opmerkingen over het instellen van de luidsprekervolumes in thuistheatersystemen:

Hoewel het instellen van het volume van de individuele luidsprekers van uw systeem een kwestie van persoonlijke smaak is, zijn hier enkele ideeën die u wellicht nuttig zult vinden:

• Voor ﬁlms en video-/muziekprogramma's zou uw algehele doel moeten zijn een alles omringend, realistisch geluidsveld te creëren dat u doet opgaan in de ﬁlm of het muziekprogramma zonder uw aandacht weg te trekken van de actie op het scherm.

• Bij meerkanaals muziekopnamen creëren sommige muziekproducenten een geluidsveld dat de muzikanten overal om u heen plaatst; andere creëren een geluidsveld dat de muzikanten vóór u plaatst, met meer subtiele omgevingsgeluiden in de surround-luidsprekers (zoals u zou ervaren in een concertzaal).

• In de meeste 5.1-kanaals en 7.1-kanaalsﬁlmsoundtracks zijn de surroundluidsprekers niet bedoeld om hetzelfde volume te hebben of om even actief te zijn als de voorste luidsprekers. Als de surround-luidsprekers zodanig worden ingesteld dat zij altijd even luid zijn als de voorste luidsprekers, zou dialoog moeilijk te verstaan kunnen zijn en klinken geluidseffecten onrealistisch luid.

Opmerkingen over het instellen van het volume van de subwoofer:

• Soms is de ideale volume-instelling voor de subwoofer bij muziek te luid voor ﬁlms, terwijl de ideale instelling voor ﬁlms te zacht is voor muziek. Luister bij het instellen van het subwoofervolume naar zowel muziek als ﬁlms met krachtige basinhoud en zoek een “gulden middenweg” voor het volumeniveau dat in beide gevallen werkt.

• Als uw subwoofer altijd te luid of te zacht lijkt te klinken, kunt u deze wellicht beter op een andere locatie plaatsen. Als de subwoofer in een hoek wordt geplaatst, klinkt de basuitvoer altijd luider, terwijl plaatsing uit de buurt van wanden of hoeken altijd tot een minder luide basuitvoer leidt.

Alleen AVR 1710S/AVR 171S: Luisteren in Zone 2

Wanneer het meerzone systeem in gebruik is, kunt u genieten van een indrukwekkende

5.1-kanaals thuistheater presentatie in de voornaamste luisteromgeving, terwijl anderen naar een andere bron in een andere kamer kunnen luisteren. Zie Multizonesysteem installeren op pagine 19 voor informatie over installatie.

U kunt het multizonesysteem van de AVR instellen en bedienen op het Zone 2 schermmenu. Druk op de toets OSD/Menu (Schermmenu) en navigeer naar de regel Zone 2. Druk op de toets OK om het menu Zone 2 te openen.

Opmerkingen over het luisteren in Zone 2:

• Hoewel u naar iPod of USB als bron in Zone 2 kunt luisteren, kunt u het afspelen van de iPod of USB niet starten vanuit Zone 2. U moet eerst de iPod of USB als bron in Zone 1 selecteren en daar beginnen met afspelen van een nummer of afspeellijst. Daarna kunt u de iPod als de Zone 2 bron selecteren en het afspelen vanuit Zone 2 regelen, zelfs als u Zone 1 overschakelt naar een andere bron.

• Slechts een interne bron van de AVR (iPod, USB, USB, vTuner, Netwerk) kan op hetzelfde moment actief zijn op beide zones. Bijvoorbeeld, als u luistert naar de vTuner als bron in Zone 1 en de bron in Zone 2 dan schakelt naar USB, wordt de bron in Zone 1 geschakeld naar USB (en vice versa). Om gelijktijdig te luisteren naar verschillende bronnen in Zone 1 en Zone 2, moet ten minste één bron een van de AVR's conﬁgureerbare externe bronnen zijn (Cable/Sat, Disc, STB of TV) die is aangesloten op een van de AVR's analoge audio-ingangen, of een van de AVR's radiobronnen (FM of AM)

Volume: Selecteer deze regel en gebruik de links/ rechts toetsen om het volume in Zone 2 te regelen.

Assigned AMP: Met deze regel kunt u de Assigned Amp-kanalen toewijzen aan “Zone 2” voor meerzone gebruik (zie Aantal luidsprekers op pagina 31). Wanneer deze regel is ingesteld op Zone 2, kunt u de conﬁguratie van de hoofdkamer maar voor maximaal 5.1 kanalen conﬁgureren.

Druk op de toets Zone 2 van de afstandsbediening om Zone 2 met de afstandsbediening te bedienen Het toetsen voor volume, mute en bronselectie regelen het geluid in Zone 2 en de toets Zone 2 gaat branden wanneer u op een toets drukt om aan te geven dat de afstandsbediening in de Zone 2-bedieningsmodus staat. Druk nogmaals op de toets Zone 2 om de afstandsbediening weer om te schakelen voor het bedienen van de luisterruimte.

Status: Met deze regel kunt Zone 2 aan- en uitschakelen.

Source (Bron): Met deze regel kunt de bron-ingang voor Zone 2 selecteren. U kunt een

andere bron selecteren inplaats van de bron die momenteel in de hoofdruimte wordt weergegeven. Echter, als dezelfde bron is geselecteerd voor zowel de hoofdruimte en Zone 2, horen de luisteraars in beide ruimtes dezelfde inhoud.

In Zone 2 zijn alleen analoge audiobronnen beschikbaar. Voer de volgende stappen uit om digitale apparaten zoals een CD-speler in zone 2 te gebruiken:

1. Maak niet alleen digitale audio-aansluiting, maar sluit het de analoge audio-uitvoer ook aan op de AVR. Noteer in Tabel A5 op pagina 39 welke analoge aansluitingen u gebruikt.

2. Gebruik de toets Audio-invoer op het voorpaneel van de AVR en selecteer analoge audio-uitvoer. (Laat de Audio-instelling voor de bronapparaat in de menu Source Setup (Broninstelling) op digitale invoer staan.)

AVR

Systeeminstellingen

Met het menu System Setup (Systeem setup) van de AVR kunt u de manier aanpassen waarop veel van de functies van de AVR werken. Druk op de toets OSD/Menu en navigeer naar de regel System (Systeem). Druk op de toets OK om het menu System setup (Systeem setup) te openen.

Panel Time-out: Met deze instelling kunt u het AVR bedieningspaneel automatisch na een vooraf ingesteld tijd (3 - 10 seconden) uitschakelen nadat u het apparaat hebt bediend. Zet deze functie op “Off” (Uit) om het display continu aan te laten.

Auto Power Off (Automatische uitschakelen): Met deze instelling kunt u de AVR instellen om automatisch uit te schakelen vanuit de Timermodus na een vooraf ingesteld tijd (van 1 tot 8 uur). Zie Voedingslampje/Aan/uit-toets op pagina 4 voor bijzonderheden. Met deze instelling kunt u de AVR instellen om automatisch uit te schakelen vanuit de Timermodus na een vooraf ingesteld tijd. Merk op dat het toestel niet overschakelt naar de Timermodus als de actieve bron een van de digital audio-aansluiting als audio-invoer heeft geselecteerd. Zie Broninstellen op pagina 23 voor meer informatie.

Menu Time-out: Met deze functie kunt u de hoeveelheid tijd (20 - 50 seconden) instellen dat een menuscherm actief blijft na gebruik. Zet deze functie op “Off” (Uit) om het menu continu aan te laten totdat u op de toets OSD/Menu drukt.

Status Message (Statusbericht): Wanneer de AVR wordt ingeschakeld, het volume wordt ingesteld, de bron wordt gewijzigd of een verandering van het ingangssignaal wordt gedetecteerd, wordt een statusbericht weergegeven op het televisiescherm. Selecteer hoe lang het bericht zichtbaar blijft, van 2 tot 10 seconden. De standaardinstelling is 3 seconden. Selecteer “Off” (Uit) als u geen berichten op het scherm wilt zien (berichten blijven wel zichtbaar op het display op het voorpaneel van de AVR).

Volume Default (Standaardvolume) en Default Volume Setting (Standaardvolume bij inschakelen): Deze twee instellingen worden samen gebruikt om het volumeniveau

te programmeren dat de AVR standaard gebruikt bij het inschakelen. Stel Volume Default (Standaardvolume) in op On (Aan) en zet vervolgens Default Volume Set (Standaardvolume bij inschakelen) op het gewenste volume bij inschakeling. Als Volume Default (Standaardvolume) is ingesteld op Off (Uit), wordt de AVR ingeschakeld met de als laatste gebruikte volume-instelling van de vorige luistersessie.

HDMI Audio to TV (HDMI-audio naar tv) Met deze instelling wordt bepaald of HDMI-audiosignalen via de HDMI-beeldschermuitgang worden doorgegeven naar het videoscherm. Bij normaal gebruik laat u deze instelling op Off (Uit) staan, aangezien audio wordt afgespeeld via de AVR. Als u alleen de tv wilt gebruiken, zonder het thuistheatersysteem, zet u deze instelling op On (Aan).

HDMI Link (HDMI-koppeling): Met deze instelling kan besturingsinformatie worden doorgegeven tussen de HDMI-apparaten in uw systeem. Zet deze instelling op On (Aan) om het doorgeven van besturingsinformatie tussen de HDMI-apparaten toe te staan; zet de instelling op Off (Uit) om het doorgeven van besturingsinformatie te blokkeren.

Software Update: Als een software-upgrade beschikbaar komt voor uw AVR, raadpleeg de installatie-instructies in Productondersteuning van de website of via de klantenservice van Harman Kardon. In dat geval gaat u naar dit submenu om de software-upgrade te installeren.

BELANGRIJK: Zet de AVR niet uit en gebruik geen bedieningselementen van het apparaat tijdens een software-upgrade. Dit zou de AVR blijvend kunnen beschadigen.

Uitschakeltimer

Met de uitschakeltimer wordt de AVR ingesteld op afspelen gedurende maximaal 90 minuten. Vervolgens wordt het apparaat automatisch uitgeschakeld.

Druk op de toets Sleep (Timer) op de afstandsbediening. De tijd tot het uitschakelen wordt weergegeven. Telkens wanneer nogmaals op de toets Sleep (Timer) wordt gedrukt, wordt de afspeeltijd met 10 minuten hoogt, met een maximum van 90 minuten. Met de instelling SLEEP OFF (TIMER UIT) wordt de timer uitgeschakeld.

Als de timer is ingesteld, wordt het display van het voorpaneel automatisch gedimd tot halve helderheid.

Als u op de toets Sleep (Timer) drukt nadat de timer is ingesteld, wordt de resterende afspeeltijd weergegeven. Druk nogmaals op de toets Sleep (Timer) om de afspeeltijd te wijzigen.

Het display op het voorpaneel telt af tijdens de laatste 10 seconden voordat de timermodus wordt geactiveerd. Als op een toets wordt gedrukt tijdens het aftellen, wordt de timermodus onderbroken.

Processor resetten

Als de AVR niet goed werkt na een stroomstoring, het netsnoer minimaal 3 minuten loskoppelen. Sluit het netsnoer opnieuw aan en schakel de AVR in. Als deze procedure niet helpt, reset u de processor van de AVR, zoals hieronder beschreven.

OPMERKING:

inbegrip van de luidspreker- en niveau-instellingen, en voorinstellingen van de tuner gewist. Voer, na een reset, al deze instellingen opnieuw in op basis van uw notities op de werkbladen in de bijlage.

De processor van de AVR resetten:

1. Druk op de aan/uit-toets op het voorpaneel om het apparaat op stand-by te zetten (het voedingscontrolelampje brandt oranje).

2. Druk op de toets Surround functie categorie op het voorpaneel en houd deze 5 seconden ingedrukt totdat het bericht RESET wordt weergegeven in het display op het voorpaneel.

OPMERKING:

voordat u op een Bronselectietoets drukt.

Als de AVR niet correct werkt nadat u de processor hebt gereset, neemt u contact op met een geautoriseerd servicecentrum van Harman Kardon voor assistentie. U kunt een geautoriseerd servicecentrum vinden door onze website te bezoeken op www.harmankardon.com.

Als de processor wordt gereset, worden alle gebruikersconﬁguraties, met

Wacht na het uitvoeren van een processor reset minstens 1 minuut

Problemen oplossen

AVR

Problemen oplossen

Symptoom Oorzaak Oplossing

Het apparaat werkt niet • Geen netspanning • Controleer of het netsnoer is aangesloten op een

Het berichtdisplay op het voorpaneel licht op, maar er is geen geluid of beeld

Geen geluid van de luidsprekers • Versterker bevindt zich in beschermingsmodus

Geen geluid uit middelste of surround-luidsprekers • Onjuiste surround functie

• Met tussenpozen werkende ingangaansluiting

• Dempen is ingeschakeld

• Volume is omlaag gedraaid

vanwege mogelijke kortsluiting

• Versterker bevindt zich in beschermingsmodus vanwege interne problemen

• Programmamateriaal is mono

• Onjuiste luidsprekerconﬁguratie

• Programmamateriaal is stereo

werkend stopcontact

• Controleer of het stopcontact wordt bediend met een schakelaar

• Controleer alle ingangen en luidsprekeraansluitingen

• Druk op de toets Mute (Dempen)

• Draai het volume omhoog

• Controleer alle luidsprekerkabels bij luidspreker- en AVR-aansluitingen op elkaar kruisende draden

• Neem contact op met uw lokale servicecentrum van Harman Kardon

• Selecteer een andere surround functie dan stereo

• Monoprogramma's bevatten geen surround informatie

• Controleer de luidsprekerconﬁguratie in het setup menu

• De surround-decoder creëert mogelijk geen middenof surround-kanaalinformatie bij niet-gecodeerde programma's

NEDERLANDS

Apparaat reageert niet op opdrachten van afstandsbediening

Intermitterend gezoem in tuner • Lokale interferentie • Verplaats de AVR of antenne uit de buurt van

(Alleen AVR 1710S/AVR 171S): Luidsprekerinstellingen van surround achter kunnen niet worden benaderd en de testtoon geeft geluid via de surround achter luidsprekers niet weer

Activeren van programmeermodus voor de afstandsbediening niet mogelijk

Toetsen op afstandsbediening lichten op maar AVR reageert niet

Verbinding maken met netwerk niet mogelijk • AVR-netwerkprogrammering vereist een reboot • Schakel de AVR in de stand Off (Uit) en schakel deze

Aanvullende informatie over het oplossen van mogelijke problemen met uw AVR en aan de installatie gerelateerde kwesties zijn te vinden in de lijst met “Veelgestelde vragen”, die te vinden is in Product Support (Productondersteuning) van onze website: www.harmankardon.com

• Batterijen in afstandsbediening bijna leeg

• Sensor van afstandsbediening is geblokkeerd

• Multi-zone functie is ingeschakeld/Assigned AMP kanalen zijn toegewezen aan Zone 2

• Toets voor bronselectie wordt niet ten minste 3 seconden ingedrukt gehouden

• Afstandsbediening staat in Zone 2 modus • Druk op de toets Zone 2 (de toets brandt niet wanneer

• Vervang batterijen in afstandsbediening

• Controleer of de sensor voor de afstandsbediening op het voorpaneel van de AVR zich in de gezichtslijn van de afstandsbediening bevindt

computers, ﬂuorescerende lampen, motoren of andere elektrische apparaten

• Gebruik het menu Luidsprekerinstelling om Assigned AMP opnieuw toe te wijzen aan linker en rechter kanaal van sourround achter

• Houd de toets voor bronselectie ten minste 3 seconden ingedrukt

de afstandsbediening in de functie Zone 1 staat).

dan weer in

AVR

Specificaties

Audiogedeelte

Stereovermogen: AVR 1710S/AVR 171S: 100W per kanaal,

Multikanaals vermogen: AVR 1710S/AVR 171S: 100W per kanaal,

Ingangsgevoeligheid/impedantie: 250 mV/27 k ohm

Signaal/ruis-verhouding (IHF-A): 100dB

Scheiding naastliggend kanaal surround-systeem:

Frequentierespons (@ 1W): 10Hz – 130kHz (+0dB/–3dB)

Hoge stroombelastbaarheid (HCC):

Intermodulatievervorming transiënten (TIM):

twee kanalen aangedreven @ 6/8 ohm, 1kHz – <0,9% THD

AVR 1610S/AVR 161S: 85W per kanaal, twee kanalen aangedreven @ 6/8 ohm, 1kHz – <0,9% THD

twee kanalen aangedreven @ 6/8 ohm, 1kHz – <0,9% THD

AVR 1610S/AVR 161S: 85W per kanaal, twee kanalen aangedreven @ 6/8 ohm, 1kHz – <0,9% THD

Dolby Pro Logic/DPLII: 40dB Dolby Digital: 55dB DTS: 55dB

±40 amps (AVR 1710S/AVR 171S); ±29 amps (AVR 1610S/AVR 161S)

Onmeetbaar

AM-tunergedeelte

Frequentiebereik: 520 – 1710kHz (AVR 1710S/AVR 1610S)

Signaal-ruisverhouding: 38 dB

Bruikbare gevoeligheid (lus):

Vervorming (1 kHz, 50% mod): 1,0%

Selectiviteit (±10 kHz): 30 dB

522 – 1620kHz (AVR 170/AVR 160)

500 µV

Bluetooth-gedeelte

Frequentiebereik: 2402MHz - 2480MHz

Zendvermogen: 0-4dBm

Modulatie:

Functies: Streaming audio weergave, ondersteunt

GFSK, π/4-DQPSK, 8-DPSK

Bluetooth 3.0, A2DP v1.2, AVRCP v1.4

Videogedeelte

Televisiesysteem: NTSC (AVR 1710S/AVR 1610S);

Ingangsniveau/impedantie: 1 Vp-p/75 ohm

Uitgangsniveau/impedantie: 1 Vp-p/75 ohm

Videofrequentierespons (composiet video):

HDMI: HDMI 1.4 met 4k x 2k bypass

PAL (AVR 171S/AVR 161S)

10 Hz – 8 MHz (–3 dB)

Slew rate: 40V/μsec

FM-tunergedeelte

Frequentiebereik: 87.5 – 108.0 MHz

Bruikbare gevoeligheid IHF: 1,3 µV/13,2 dBf

Signaal/ruis-verhouding (mono/ stereo):

Vervorming (mono/stereo): 0,2%/0,3%

Kanaalscheiding: 40 dB bij 1 kHz

Selectiviteit (±400 kHz): 70 dB

Beeldafwijzing: 80 dB

IF-afwijzing: 80 dB

70 dB/68 dB

Algemene specificaties

Voedingsvereiste: 120V AC/60Hz (AVR 1710S/AVR 1610S);

Stroomverbruik:

Afmetingen (B x H x D):

Gewicht

Lengte-afmeting is met knoppen, toetsen en aansluitingen. Hoogte-afmeting is met voetjes en chassis.

220V – 240V AC/50Hz – 60Hz (AVR 171S/ AVR 161S)

<0.5W (stand-by); 510W maximum (AVR 1710S/AVR 171S); 450W maximum (AVR 1610S/AVR 161S)

17-5/16" x 4-3/4" x 11-3/16" (440mm x 121mm x 300mm)

(AVR 1710S/AVR 171S): 11 lb (5,1kg) (AVR 1610S/AVR 161S): 10 lb (4,6kg)

Bijlage

AVR

Bijlage – Standaardinstellingen, werkbladen externe productcodes

Tabel A1 – Aanbevolen aansluitingen broncomponenten

Apparaattype AVR-bron

Roku Streaming Stick of ander draagbaar apparaat; HDMIcompatibel apparaat

DVD Audio/Video, SACD, Blu-ray Disc, HD-DVD speler

Kabel-tv, satelliet-tv, HDTV of ander apparaat dat televisieprogramma's levert

DVR of settopbox STB HDMI 4 Analoog 1 of 2 HDMI 4

Videogame consoles Game (Spel) HDMI 5 Analoog 1 of 2 HDMI 5

MHL (AVR 1710S/AVR 171S/ AVR 1610S/AVR 161S)

Disc HDMI 2 Analoog 1 of 2 HDMI 2

Cable/Sat (Kabel/Sat) HDMI 3 Analoog 1 of 2 HDMI 3

Digitale audioaansluiting

HDMI 1/MHL Analoog 1 of 2 HDMI 1/MHL

Analoge audioaansluiting

Videoaansluitingen

Bijlage

NEDERLANDS

Ieder audio- of video-apparaat, bv. CD-speler, camcorder, cassettespeler

Ieder audio- of weergaveapparaat, (bv. CD-speler, cassettespeler)

iPod, iPhone, iPad of USB memory stick

Aux Coaxiaal of Optisch Analoog 1 of 2

Audio Coaxiaal of Optisch Analoog 1 of 2 Geen

USB/iPod USB N.v.t. N.v.t.

Composiet video 1 of 2 (niet gebruikt in spelers met alleen audio)

AVR

Tabel A2 – Standaard luidspreker-/kanaalinstellingen

Bijlage

Standaardinstellingen

Luidsprekers links-/rechtsvoor AAN

Middelste luidspreker AAN

Linker-/rechter surround-luidsprekers AAN

Linker-/rechter surround-achterluidspreker (alleen AVR 1710S/AVR 171S)

Subwoofer AAN

Crossover frequentie linker-/rechterluidspreker voor 100 Hz

Crossover frequentie middelste luidspreker 100 Hz

Crossover frequentie linker/rechter surround luidsprekers 100 Hz

Crossover frequentie surround achter links/rechts of links/ rechts front height luidsprekers (alleen AVR 1710S/AVR 171S)

Subwoofer Modus (als voorste luidsprekers op Groot zijn ingesteld)

Links/rechts niveau 0dB

Midden niveau 0dB

Voor rechts niveau 0dB

Surround rechts niveau 0dB

Surround-achter rechts/front height rechts niveau (alleen AVR 1710S/AVR 171S)

Surround-achter links/front height links niveau (alleen AVR 1710S/AVR 171S)

Surround links niveau 0dB

UIT

100 Hz

L/R + LFE

0dB

Uw instellings-

positie 1

Uw instellings-

positie 2

Subwoofer niveau 0dB

Tabel A3 – Standaard vertragingsinstelling

Luidsprekerpositie

Voor links 10 feet (3 meters)

Midden 10 feet (3 meters)

Voor rechts 10 feet (3 meters)

Surround rechts 10 feet (3 meters)

Surround links 10 feet (3 meters)

Surround achter rechts/Front Height rechts 10 feet (3 meters)

Surround achter links/Front Height links 10 feet (3 meters)

Subwoofer 10 feet (3 meters)

Afstand van luidspreker

tot luisterpositie

Instellingen van uw

vertragingspositie 1

Instellingen van uw vertragingspositie 2

AVR

Bijlage

Tabel A4 – Broninstellingen

Kabel/

Sat

Aangesloten apparaat USB N.v.t.

Surround functies

Video-ingang N.v.t. N.v.t. N.v.t. N.v.t. N.v.t.

Audio-ingang Radio HDMI ARC USB Netwerk Bluetooth

Nachtmodus N.v.t. N.v.t. N.v.t. N.v.t.

Lipsynch aanpassen N.v.t. N.v.t. N.v.t. N.v.t.

Naam wijzigen N.v.t. N.v.t. N.v.t. N.v.t. N.v.t.

Zone 2 invoer N.v.t. N.v.t. N.v.t. N.v.t.

Bas

Treble

Disc MHL Radio TV iPod/USB

Netwerk/

vTuner

Spel AUX STB Audio Bluetooth

NEDERLANDS

Tabel A5 – HARMAN NSP instelling

Standaardinstellingen Uw instellingen

Geluidsveldbreedte 45

Geluidsvelddiepte 30

Tabel A6 – Dolby Pro Logic II muziekinstellingen

Standaardinstellingen Uw instellingen

Centrumbreedte 3

Afmetingen 0

Panorama Uit

AVR

Tabel A7 – Codes voor afstandsbedieningen

Broninvoer Apparaattype (indien gewijzigd) Merk van product en codenummer

Cable/Sa (Kabel/Sat)

Disc

Game (Spel)

AUX

Tabel A8 – Systeeminstellingen

Functie Standaard Uw instellingen

Panel Time-out Uit

Automatische uitschakelen 8 uren

Menu time-out 20 seconden

Statusbericht 5 seconden

Standaardvolume Uit

Standaard volume-instelling –25dB

HDMI-audio naar tv Uit

HDMI-koppeling Uit

Bijlage

Tabel A9 – Zone 2 instellingen

Broninvoer Standaard Uw instellingen

Status Uit

Bron Kabel/Sat

Volume –25dB

Toegewezen AMP Surround achter

AVR

Tabel A10 – Surround functies

Surround functies Omschrijving Binnenkomend bitstream of signaal

Bijlage

NEDERLANDS

Dolby Digital Biedt tot vijf aparte audio hoofdkanalen en een speciaal LFE-kanaal (Low-Frequency

Dolby Digital EX Een uitbreiding van Dolby Digital 5.1 die een surround achter kanaal toevoegt via één

Dolby Digital Plus Dolby Digital Plus, een uitgebreide, efficiënter gecodeerde versie van Dolby Digital,

Dolby TrueHD Dolby TrueHD is een uitbreiding van MLP Lossless

Dolby Digital Stereo Biedt een twee-kanaals downmix van Dolby Digital-materialen. • Dolby Digital 1/0/.0 of .1, 2/0/.0 of .1, 3/0/.0 of .1,

Dolby Pro Logic II Mode Group

Effects).

of twee surround achter luidsprekers. Kunt u zelf kiezen wanneer een niet EX Dolby Digital stream wordt gesignaleerd.

beschikt over de capaciteit voor extra afzonderlijke kanalen en voor het streamen van audio vanaf internet, allemaal met verbeterde audiokwaliteit. Bronmateriaal kan worden afgeleverd via een HDMI-aansluiting of worden gecodeerd naar Dolby Digital of PCM en verzonden via coaxiale of optische digitale audio.

™

gebruikt op DVD-Audio discs. Dolby TrueHD voegt de functies die te vinden zijn in Dolby Digital, zoals instellingen voor nachtmodus, toe en biedt tegelijkertijd audio zonder enig kwaliteitsverlies die een getrouwe weergave is van masteropnamen in de studio.

Analoge decoder die vijf volbereiks, afzonderlijke audio hoofdkanalen afleidt van matrix surround-gecodeerde of twee-kanaals analoge bronnen. Er zijn vier varianten beschikbaar.

audio, dezelfde indeling als wordt

• Dolby Digital 1/0/.0 of .1, 2/0/.0 of .1, 3/0/.0 of .1, 2/1/.0 of .1, 2/2/.0 of .1, 3/2/.0 of .1

• Dolby Digital EX (afgespeeld als 5.1)

• Dolby Digital Plus gedecodeerd en afgeleverd via coaxiale of optische aansluiting

• Dolby Digital EX

• Dolby Digital 2/2/.0 of .1, 3/2/.0 of .1

• Dolby Digital Plus via HDMI-aansluiting (bronapparaat decodeert naar Dolby Digital als een coaxiale of optische aansluiting wordt gebruikt)

• Blu-ray-discs of HD-DVD gecodeerd met Dolby TrueHD, afgeleverd via HDMI

2/1/.0 of .1, 2/2/.0 of .1, 3/2/.0 of .1

• Dolby Digital EX

Zie onder

Dolby Pro Logic II Movie Variant van Dolby Pro Logic II die is geoptimaliseerd voor films en

Dolby Pro Logic II Music Variant van Dolby Pro Logic II die is geoptimaliseerd voor muziekselecties. Maakt

Dolby Pro Logic Variant van Dolby Pro Logic II die het gebruik van de surround-kanalen en subwoofer

Dolby Pro Logic II Game Oorspronkelijke versie van Dolby Pro Logic die een monosignaal met informatie onder

Dolby Pro Logic IIx Mode Group (alleen AVR 1710S/ AVR 171S)

televisieprogramma's.

aanpassing van de geluidsveldpresentatie in drie dimensies mogelijk:

• Center Width (past breedte van vocale soundstage aan)

• Dimension (past diepte van soundstage aan)

• Panorama (past omringend surround-effect aan)

benadrukt voor een complete onderdompeling in de videogame-ervaring.

7 kHz naar de surround-kanalen stuurde.

Een expansie van Dolby Pro Logic II die een surround achter kanaal toevoegt via één of twee surround achter luidsprekers. De Dolby Pro Logic IIx functies kunnen niet alleen met Dolby Digital bitstreams worden gebruikt, maar dankzij de postprocessor van de AVR ook met sommige DTS bitstreams om een surround achter kanaal aan 5.1 functies toe te voegen.

• Dolby Digital 2.0 of 2.1

• Analoog (tweekanaals)

• Tuner

• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

• Dolby Digital 2.0 of 2.1

• Analoog (tweekanaals)

• Tuner

• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

• Dolby Digital 2.0 of 2.1

• Analoog (tweekanaals)

• Tuner

• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

• Dolby Digital 2.0 of 2.1

• Analoog (tweekanaals)

• Tuner

• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

Zie onder

AVR

Tabel A10 – Surround functie - vervolg

Surround functies Omschrijving Binnenkomend bitstream of signaal

Bijlage

Dolby Pro Logic IIx Music (alleen AVR 1710S/ AVR 171S)

Dolby Pro Logic IIx Game (alleen AVR 1710S/ AVR 171S)

Dolby Pro Logic IIz (alleen AVR 1710S/ AVR 171S)

Virtuele luidspreker Simuleert 5.1-kanalen als slechts twee luidsprekers aanwezig zijn of als een

Deze functie is vergelijkbaar met Dolby Pro Logic II Movie met een extra surround achter kanaal.

Deze functie is vergelijkbaar met Dolby Pro Logic II Music inclusief de mogelijkheid van center breedte, grootte en panorama instellingen. Dolby Pro Logic IIx Music voegt een surround achter kanaal toe.

Deze functie is vergelijkbaar met Dolby Pro Logic II Game met een extra surround achter kanaal.

Een uitbreiding van Dolby Pro Logic II als toevoeging voor linker en rechter front hoogte kanalen die worden gespeeld door twee Front Height luidsprekers gemonteerd boven en buiten de linker en rechter voorste luidsprekers.

alomringend geluidsveld is gewenst.

• Dolby Digital 2/0/.0 of .1, 2/2/.0 of .1, 3/2/.0 of .1, EX

• Analoog (tweekanaals)

• Tuner

• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

• Dolby Digital 2/0/.0 of .1, 2/2/.0 of .1, 3/2/.0 of .1, EX

• Analoog (tweekanaals)

• Tuner

• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

• Dolby Digital 2/0/.0 of .1

• Analoog (tweekanaals)

• Tuner

• PCM (32 kHz, 44,1 kHz of 48 kHz)

• Dolby Digital 2/0/.0 of .1, 2/2/.0 of .1, 3/2/.0 of .1, EX

• Analoog (tweekanaals)

• Tuner

• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

• Dolby Digital

• Analoog (tweekanaals)

• Tuner

• PCM (32 kHz, 44,1 kHz of 48 kHz)

DTS Digital Met behulp van een andere methode voor codering/decodering dan

Dolby Digital, biedt DTS Digital eveneens tot vijf afzonderlijke hoofdkanalen, plus een LFE-kanaal.

DTS-HD DTS-HD is nieuwe een audio-indeling met hoge resolutie die een goede aanvulling

vormt op de video met hoge resolutie die te vinden is op Blu-ray-discs en HD-DVDdiscs. DTS-HD wordt verzonden via een DTS-kern met extensies met hoge resolutie. Zelfs als alleen DTS 5.1 surround-geluid is gewenst (of beschikbaar is, als het multizonesysteem in gebruik is), wordt bij de hogere capaciteit van schijven met hoge resolutie DTS geleverd met tweemaal de bitsnelheid van DVD-Video-discs.

DTS-HD Master Audio DTS-HD Master Audio-technologie biedt bit-voor-bit reproducties van masteropnamen

in de studio in maximaal 7.1 kanalen voor een zeer nauwkeurige weergave.

DTS-ES Matrix DTS Extended Surround voegt een enkel surround achter kanaal toe aan DTS

5.1 digitale surround sound. De Matrix versie draagt het surround achter kanaal ‘matrixed’ in het linker en rechter (zij) surround kanaal, om compatibel te zijn met

5.1-kanalen systemen.

DTS-ES Discrete DTS-ES Discrete is een andere Extended Surround functie die een surround achter

kanaal toevoegt, maar de informatie is discreet op de disc gecodeerd en wordt niet verkregen van informatie in de surround kanalen.

DTS Stereo Biedt een tweekanaals downmix van DTS Digital-materialen of levert een surround-

presentatie met matrixcodering.

• DTS 1/0/.0 of .1, 2/0/.0 of .1, 3/0/.0 of .1, 3/1/.0 of .1, 2/2/.0 of .1, 3/2/.0 of .1

• DTS-ES Matrix (afgespeeld als 5.1)

• DTS-ES Discrete (afgespeeld als 5.1)

• Blu-ray-discs of HD-DVD-discs die zijn gecodeerd met DTS-HD-modi en worden afgeleverd via een HDMI-aansluiting

• Blu-ray-discs of HD-DVD-discs die zijn gecodeerd met DTS-HD Master Audio-technologie en worden afgeleverd via een HDMIaansluiting

• DTS-ES Matrix

• DTS-ES Discrete

• DTS 1/0/.0 of .1, 2/0/.0 of .1, 3/0/.0 of .1, 3/1/.0 of .1, 2/2/.0 of .1, 3/2/.0 of .1

• DTS 96/24

• DTS-ES Matrix

• DTS-ES Discrete

AVR

Tabel A10 – Surround functie - vervolg

Surround functies Omschrijving Binnenkomend bitstream of signaal

Bijlage

NEDERLANDS

DTS Neo:6 Mode Group

DTS Neo:6 Cinema

DTS Neo:6 Muziek

HARMAN NSP NSP, een eigen technologie van HARMAN, gebruikt geavanceerde digitale verwerking

5-kanaals stereo Handig voor feestjes. De informatie van het linker- en het rechterkanaal wordt

7-kanaals stereo (alleen AVR 1710S/ AVR 171S)

DTS Neo:6 analoge processing is beschikbaar met DTS en DTS 96/24 signalen en tweekanalen analoge of PCM signalen voor een 3-, 5- of 6-kanalen presentatie.

Afhankelijk van het aantal luidsprekers in uw systeem, kiest u 3-, 5- of 6-kanalen functies aangepast aan film of video presentaties.

Alleen beschikbaar in 5- en 6-kanalen functies, een surround presentatie geschikt voor muziekopnamen.

om een natuurlijk klinkende drie-dimensionale luisterervaring van conventionele 2-kanaals stereobronnen zoals CD's en stereo-uitzendingen te produceren. HARMAN NSP behoudt de klankkleur en ruimtelijk balans van het originele geluid, maar creëert een gesimuleerde luisteromgeving die zich automatisch aanpast aan het soort programma waar u naar luistert. Aanpassingen zijn beschikbaar voor de grootte van de gesimuleerde ruimte en voor hoe agressief NSP automatisch de gesimuleerde ruimte aanpast voor het programmamateriaal.

afgespeeld door zowel de voorste luidsprekers als de surround-luidsprekers aan elke zijde, terwijl de middelste luidspreker een geresumeerde monomix afspeelt.

Breid de 5-kanalen Stereo presentatie uit met de surround achter kanalen. • Analoog (tweekanaals)

Zie onder

• DTS 2/2/.0 of .1, 3/2/.0 of .1

• DTS 96/24

• Analoog (tweekanaals)

• PCM (32 kHz, 44,1 kHz of 48 kHz)

• DTS 2/2/.0 of .1, 3/2/.0 of .1

• DTS 96/24

• Analoog (tweekanaals)

• PCM (32 kHz, 44,1 kHz of 48 kHz)

• Analoog (tweekanaals)

• Tuner

• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

• Analoog (tweekanaals)

• Tuner

• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

• Tuner

• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

2-kanaals stereo Schakelt alle surround processing uit en speelt een zuiver tweekanaals signaal of

een downmix van een meerkanaals signaal af. Het signaal wordt gedigitaliseerd en er worden instellingen voor basbeheer toegepast, waardoor het geschikt wordt voor gebruik met een subwoofer.

• Analoog (tweekanaals; DSP-downmix beschikbaar voor multikanaals)

• Tuner

• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

AVR

Bijlage

Raadpleeg de genummerde toetsen bij het gebruik van de Functielijst in tabel A11.

AVR

Bijlage

Tabel A11 – Lijst met functies op de afstandsbediening

Radio

Nr.

Toetsnaam AVR

AVR Power Aan AVR Power Aan AVR Power Aan AVR Power Aan AVR Power Aan AVR Power Aan AVR Power Aan AVR Power Aan

AVR Power Uit AVR Power Uit AVR Power Uit AVR Power Uit AVR Power Uit AVR Power Uit AVR Power Uit AVR Power Uit AVR Power Uit

03* Zone 2 Zone 2 Toggle Zone 2 Toggle Zone 2 Toggle Zone 2 Toggle Zone 2 Toggle Zone 2 Toggle Zone 2 Toggle Zone 2 Toggle

04 Dempen AVR dempen AVR dempen AVR dempen AVR dempen AVR dempen AVR dempen AVR dempen AVR dempen

05 Kabel/Sat Invoer Invoer Invoer Invoer Invoer Invoer Invoer Invoer

06 STB Invoer Invoer Invoer Invoer Invoer Invoer Invoer Invoer

07 TV Invoer Invoer Invoer Invoer Invoer Invoer Invoer Invoer

08 Disc Invoer Invoer Invoer Invoer Invoer Invoer Invoer Invoer

09 MHL Invoer Invoer Invoer Invoer Invoer Invoer Invoer Invoer

10 Aux Invoer Invoer Invoer Invoer Invoer Invoer Invoer Invoer

12 Spel Invoer Invoer Invoer Invoer Invoer Invoer Invoer Invoer

13 AVR Invoer Invoer Invoer Invoer Invoer Invoer Invoer Invoer

14 USB Invoer Invoer Invoer Invoer Invoer Invoer Invoer Invoer

15 Netwerk Invoer Invoer Invoer Invoer Invoer Invoer Invoer Invoer

16 Radio Invoer Invoer Invoer Invoer Invoer Invoer Invoer Invoer

17 Surround Functies Surround Functies Surround Functies Surround Functies Surround Functies Surround Functies Surround Functies Surround Functies Surround Functies

18 OSD/Menu Menu Starten Menu Menu Menu Menu Menu

19 Omhoog Omhoog Omhoog Omhoog Omhoog Omhoog Omhoog Omhoog

20 Links Links Links Links Links Links Links Links

21 OK OK Selecteren Enter Setup Selecteren Enter Setup

22 Rechts Rechts Rechts Rechts Rechts Rechts Rechts Rechts

23 Omlaag Omlaag Omlaag Omlaag Omlaag Omlaag

24 Terug/Sluiten Bypass Wissen Exit/Annuleren Afsluiten Afsluiten Annuleren Afsluiten

25 Home MHL Home

26 1 1 1 1 1 1 1 1 1

27 2 2 2 2 2 2 2 2 2

28 3 3 3 3 3 3 3 3 3

29 4 4 4 4 4 4 4 4 4

30 5 5 5 5 5 5 5 5 5

31 6 6 6 6 6 6 6 6 6

32 7 7 7 7 7 7 7 7 7

33 8 8 8 8 8 8 8 8 8

34 Wissen Wissen Wissen Afsluiten Wissen Wissen

35 9 9 9 9 9 9 9 9 9

36 0 0 0 0 0 0 0 0 0

37 Test

38 Volume + Volume + Volume + Volume + Volume + Volume + Volume + Volume + Volume +

39 Vertraging

40 Timer Timer Timer Timer Timer Timer Timer Timer Timer

41 Kanaal/Tuner omhoog Kanaal omhoog Scan omhoog Kanaal omhoog Pagina omhoog Kanaal omhoog (+10) Kanaal omhoog Pagina omhoog

42 Volume - Volume – Volume – Volume – Volume – Volume – Volume – Volume – Volume –

44 Dimmer

45 Kanaal/Tuner omlaag Kanaal omlaag Scan omlaag Kanaal omlaag Pagina omlaag Kanaal omlaag Disc Skip Kanaal omlaag Pagina omlaag

46 Preset Scan

47 Direct

48 Geheugen FAV Herhalen/Live-tv

49 RDS

50 Vorige Vertraagd omlaag Terug Vorige Thumb omlaag Skip omlaag Scan omlaag Vorige

53 Volgende Vertraagd omhoog Herhalen Volgende Thumb omhoog Skip omhoog Scan omhoog Volgende

54 Top Menu

55 Stop Stop Stop Stop Stop Stop Stop Stop

57 Vorige kanaal Vorige kanaal

* Alleen AVR 1710S/AVR 171S.

Audio

Info/Optie Opties Opties Opties Opties Opties



Rew



Afspelen /Pauze Afspelen /Pauze Afspelen /Pauze Afspelen /Pauze Afspelen /Pauze Afspelen /Pauze Afspelen /Pauze Afspelen /Pauze

Invoer Invoer Invoer Invoer Invoer Invoer Invoer Invoer



FM AM

Rew





NETWERK/vTUNER



Rew



Blu-ray/DVD TV USB/iPod



Rew



Media Server

DMC1000

Zoeken achteruit

Zoeken vooruit

Omlaag

Rew





AVR Power Aan

Omlaag



Rew



NEDERLANDS

AVR

Bijlage

Tabel A11 – Lijst met functies afstandsbediening - vervolg

DVR AUX

Nr.

03* Zone 2 Zone 2 Toggle Zone 2 Toggle Zone 2 Toggle Zone 2 Toggle Zone 2 Toggle Zone 2 Toggle Zone 2 Toggle

04 Dempen AVR dempen AVR dempen AVR dempen AVR dempen AVR dempen AVR dempen AVR dempen

05 Kabel/Sat Invoer Invoer Invoer Invoer Invoer Invoer Invoer

06 STB Invoer Invoer Invoer Invoer Invoer Invoer Invoer

07 TV Invoer Invoer Invoer Invoer Invoer Invoer Invoer

08 Disc Invoer Invoer Invoer Invoer Invoer Invoer Invoer

09 MHL Invoer Invoer Invoer Invoer Invoer Invoer Invoer

10 Aux Invoer Invoer Invoer Invoer Invoer Invoer Invoer

12 Spel Invoer Invoer Invoer Invoer Invoer Invoer Invoer

13 AVR Invoer Invoer Invoer Invoer Invoer Invoer Invoer

14 USB Invoer Invoer Invoer Invoer Invoer Invoer Invoer

15 Netwerk Invoer Invoer Invoer Invoer Invoer Invoer Invoer

16 Radio Invoer Invoer Invoer Invoer Invoer Invoer Invoer

17 Surround Functies Surround Functies Surround Functies Surround Functies Surround Functies Surround Functies Surround Functies Surround Functies

18 OSD/Menu Menu Starten Menu Menu Menu Menu

19 Omhoog Omhoog Omhoog Omhoog Omhoog Omhoog Omhoog

20 Links Links Links Links Links Links Links

21 OK OK Selecteren Enter Setup Selecteren Enter

22 Rechts Rechts Rechts Rechts Rechts Rechts Rechts

23 Omlaag Omlaag Omlaag Omlaag Omlaag Omlaag

24 Terug/Sluiten Bypass Wissen Exit/Annuleren Afsluiten Afsluiten Annuleren

25 Home

26 1 1 1 1 1 1 1 1

27 2 2 2 2 2 2 2 2

28 3 3 3 3 3 3 3 3

29 4 4 4 4 4 4 4 4

30 5 5 5 5 5 5 5 5

31 6 6 6 6 6 6 6 6

32 7 7 7 7 7 7 7 7

33 8 8 8 8 8 8 8 8

34 Wissen Wissen Wissen Afsluiten Wissen

35 9 9 9 9 9 9 9 9

36 0 0 0 0 0 0 0 0

37 Test

38 Volume + Volume + Volume + Volume + Volume + Volume + Volume + Volume +

39 Vertraging

40 Timer Timer Timer Timer Timer Timer Timer Timer

41 Kanaal/Tuner omhoog Kanaal omhoog Scan omhoog Kanaal omhoog Pagina omhoog Kanaal omhoog (+10) Kanaal omhoog

42 Volume - Volume – Volume – Volume – Volume – Volume – Volume – Volume –

43 Info/Optie

44 Dimmer

45 Kanaal/Tuner omlaag Kanaal omlaag Scan omlaag Kanaal omlaag Pagina omlaag Kanaal omlaag Disc Skip Kanaal omlaag

46 Preset Scan

47 Direct

48 Geheugen FAV Herhalen/Live-tv

49 RDS

50 Vorige Vertraagd omlaag Terug Vorige Thumb omlaag Skip omlaag Scan omlaag

53 Volgende Vertraagd omhoog Herhalen Volgende Thumb omhoog Skip omhoog Scan omhoog

54 Top Menu

55 Stop Stop Stop Stop Stop Stop Stop

57 Vorige kanaal Vorige kanaal

* Alleen AVR 1710S/AVR 171S.

Toetsnaam Kabel/Sat Spel

AVR Power Aan AVR Power Aan AVR Power Aan AVR Power Aan AVR Power Aan AVR Power Aan AVR Power Aan

AVR Power Uit AVR Power Uit AVR Power Uit AVR Power Uit AVR Power Uit AVR Power Uit AVR Power Uit AVR Power Uit

Audio



Rew



Afspelen /Pauze Afspelen /Pauze Afspelen /Pauze Afspelen /Pauze Afspelen /Pauze Afspelen /Pauze Afspelen /Pauze

Invoer Invoer Invoer Invoer Invoer Invoer Invoer



HDTV PVD TiVo CD VCR

AVR Power Aan

Rew





Rew





Rew





Zoeken achteruit

Zoeken vooruit

Omlaag

Rew





AVR

Raadpleeg de Tabellen A12 t/m A22 voor het programmeren van de codes van uw apparatuur in de afstandsbediening.

Tabel A12 – Productcodes voor afstandsbedieningen: TV

Tv-fabrikant/-merk Setup codenummer

ADMIRAL 192

ANAM 045 106 109 112 122

AOC 037 122 123 128

AUDIOVOX 012

BLAUPUNKT 084

BROKSONIC 205 206

CITIZEN 045 123 128 132

CONTEC 045

CRAIG 045 157 158 159

CROWN 045 132

CURTIS MATHES 123 128 132

DAEWOO 045 087 102 105 106 108 111 114 116 119 127 128 132

DAYTRON 128 132

DYNATECH 063

DYNEX 014

ELECTROHOME 115 132

EMERSON 045 123 128 132 139 157 158 159 162 205

FUJITSU 041 042

FUNAI 045

FUTURETECH 045

GE 029 087 121 123 128 133 145 159 163

GRUNDIG 193

HALL MARK 128

HARMAN KARDON 201

HITACHI 123 128 132 144 147

HYTEK 016

INKEL 120

JC PENNEY 115 123 128 132 145

JENSEN 019

JVC 079 087 134

KEC 045

KLH 006

KTV 045 123 132 162

LG/GOLDSTAR 002 013 101 110 122 128 132

LLOYTRON 172 173

LODGENET 069

LXI 077 145 148

MAGNAVOX 030 040 123 128 132 145 148

MARANTZ 115 123 148

MEMOREX 069 128

METZ 084

MGA 115 123 128

MITSUBISHI 077 115 123 128 160 167 168

MTC 175 176

NATIONAL 148 177 179 180 181 182

NEC 010 115 121 123 125

OLEVIA 007

Tv-fabrikant/-merk Setup codenummer

OPTONICA 077

ORION 207 208 209 210 211

PANASONIC 087 148 169

PHILCO 045 115 123 128 132 148

PHILIPS 033 034 035 036 123 128 132 145 148

PIONEER 024 123 128

POLAROID 003 004 005 006 043

PORTLAND 128 132

PROSCAN 133

PROTON 008 059 122 128 132 165

QUASAR 032 087

RADIO SHACK 045 128 132 180 196 197

RCA 021 115 123 128 133 145 161 163

REALISTIC 045 167 196

RUNCO 044 046 152 153

SAMPO 059 123 128

SAMSUNG 020 022 124 128 132 145

SANYO 026 054

SCOTT 045 128 132

SEARS 128 132 145

SHARP 077 128 132

SIEMENS 084

SIGNATURE 069

SONY 028 031 117 130 136 194 212

SOUNDESIGN 045 128

SYLVANIA 025 123 128 145 148

SYMPHONIC 184

TANDY 077

TATUNG 063

TECHNICS 181

TECHWOOD 128

TEKNIKA 045 069 115 123 128 132

TELERENT 069

TERA 156

THOMSON 190 191

TiVo 051 052 en Zie Tabel A22

TMK 128

TOSHIBA 063 129 202

TOTEVISION 132

VIDEO CONCEPTS 160

VIDTECH 128

VIEWSONIC 011 038 039 047

VIZIO 001 002

WARDS 069 128 132 148

WESTINGHOUSE 017 018 023

YAMAHA 123 128

YORK 128

ZENITH 069 090

Bijlage

NEDERLANDS

AVR

Bijlage

Tabel A13 – Productcodes voor afstandsbedieningen: AUX-HDTV

Tv-fabrikant/-merk Setup codenummer

APEX 614 616

DISH NETWORK 612

LG 604

MAGNAVOX 607 608 609 610 611

MOTOROLA 605

RCA 601 612

SAMSUNG 603

TATUNG 618

TiVo Zie Tabel A22

ZENITH 602 606 619

Tabel A14 – Productcodes voor afstandsbedieningen: AUX-VCR

VCR-fabrikant/-merk Setup codenummer

AIWA 340

AKAI 348 408 409 426

AUDIO DYNAMICS 318 348

BROKSONIC 410 447

CANON 435 440

CAPEHART 394

CITIZEN 434

CRAIG 345 416

DAEWOO 317 394 404

DAYTRON 394

DBX 318 348

DYNATECH 340

EMERSON 313 340 342 410 412

FISHER 317

FUNAI 340

GE 376 395 424

HARMAN KARDON 302 303 318 349

HITACHI 340 348

JC PENNEY 318 345

JENSEN 348

JVC 318 348 411 432

KENWOOD 320 348

LG/GOLDSTAR 318 407

LLOYD 340

LXI 320 340

MAGNAVOX 340

MARANTZ 318

MEMOREX 317 320 340 352 353 354 376 442

MGA 349

MITSUBISHI 349 431

MULTITECH 340

VCR-fabrikant/-merk Setup codenummer

NAD 439

NATIONAL 440

NEC 318 348

NORDMENDE 348

OPTIMUS 459

ORION 447

PANASONIC 425 450 467 472

PHILCO 340

PHILIPS 340 375

PORTLAND 394

PULSAR 376

QUASAR 301 425

RADIO SHACK 355 434 440 442 458 459

RCA 395 424 425 457 472

REALISTIC 317 320 340 345 459

SAMSUNG 345 351 395 405 409

SANSUI 348 416 447

SANYO 317 320

SCOTT 410 412

SEARS 317 320

SHARP 429 456

SONY 380 429

SOUNDESIGN 340

SYLVANIA 340

SYMPHONIC 340

TANDY 317 340

TEAC 340 348

TEKNIKA 340

THOMAS 340

TIVO Zie Tabel A22

TMK 313

TOSHIBA 412 455

TOTEVISION 345

UNITECH 345

VECTOR RESEARCH 318

VIDEO CONCEPTS 318 340

VIDEOSONIC 345

WARDS 340 345 412

YAMAHA 318 340 348

ZENITH 340 350 376 383

AVR

Bijlage

NEDERLANDS

Tabel A15 – Productcodes voor afstandsbedieningen: AUX-CD

CD-fabrikant/-merk Setup codenummer

ADCOM 063 069

AIWA 072 111 118 156 170

AKAI 050 177 184

AUDIO TECHNICA 053

AUDIOACCESS 125

AUDIOFILE 211

BSR 044

CALIFORNIA AUDIO 109

CAPETRONIC 070

CARRERA 087

CARVER 136 140 141 143 144 145 185 186

CASIO 117 166

CLARINETTE 166

DENON 187 188 213

EMERSON 052 093 108

FISHER 055 095

FUNAI 126

GE 164

HAITAI 099 214

HARMAN KARDON 001 002 025 054 190

HITACHI 093

INKEL 216

JC PENNEY 098 147

JENSEN 153

JVC 176 195 196

KENWOOD 030 062 078 079 148 151 176 178 181

LG/GOLDSTAR 016 087

LOTTE 108

LUXMAN 077 102

LXI 164

MAGNAVOX 039 113

MARANTZ 058 084 191 192 193

MCINTOSH 194

MCS 080 098

MITSUMI 152

MODULAIRE 166

NAD 013 074 197 198

NAKAMICHI 199 200 201

NEC 069

NIKKO 053 055

ONKYO 037 038 045 046 171 175 202 203

OPTIMUS 065 089 091 092 099 104 212

PANASONIC 075 109 119 158 183 204

PHILIPS 039 138 149 209

PIONEER 071 094 100 112 123 131 161 162 215

PROTON 210

RADIO SHACK 126 166 213

CD-fabrikant/-merk Setup codenummer

RCA 024 081 093 150

REALISTIC 058 093 095 104 105 108 164 166

SANSUI 047 081 134 157 172

SANYO 033 082 095

SCOTT 108

SHARP 058 105 114 151 159 167 180 181

SHERWOOD 003 041 058 105 133

SONY 103 115 116 118 132 139 163 205 206 207 208 212 217

SOUNDSTREAM 124

SYMPHONIC 059 110

TAEKWANG 177

TEAC 011 058 085 086 106 107 110 121 137 146 154

THETA DIGITAL 039

TOSHIBA 013 074 097 151 155 173

VECTOR RESEARCH 087

VICTOR 120 130

WARDS 095

YAMAHA 019 031 053 061 135 169

YORK 166

Tabel A16 – Productcodes voor afstandsbedieningen: Dvd

Dvd-fabrikant/-merk Setup codenummer

APEX DIGITAL 061

DENON 019 020 051

GE 003 004

HARMAN KARDON 001 002 032

JVC 006

LG/GOLDSTAR 005 010 055 064 066

MAGNAVOX 056

MARANTZ 059

MITSUBISHI 023

NAD 062

ONKYO 009 048

PANASONIC 008 024 030 044

PHILIPS 016 056

PIONEER 018 027 041 065

PROCEED 060

PROSCAN 003 004

RCA 003 004

SAMSUNG 017 053 054

SHARP 028

SONY 011 012 015 043 045

THOMSON 003 004

TOSHIBA 009 058 067

YAMAHA 030 063

ZENITH 005 055 064

AVR

Bijlage

Tabel A17 – Productcodes voor afstandsbedieningen: SAT

SAT-fabrikant/-merk Setup codenummer

BIRDVIEW 425

CHANNEL MASTER 320 321 325 361

CHAPARRAL 315 316 451

CITOH 360

DIRECTV 309 310 314

DISH NETWORK 364

DRAKE 313 317 318 413 481

DX ANTENNA 331 352 379 483

ECHOSTAR 364 395 397 452 453 463 477 478 484 485

ELECTRO HOME 392

FUJITSU 324 329 334

GENERAL INSTRUMENT 303 311 323 365 403 454 468 474

HITACHI 304 455

HOUSTON TRACKER 463

HUGHES 305 306 437 489

JANIEL 366

JERROLD 454 468 484

LEGEND 453

MACOM 317 365 369 370 371

MAGNAVOX 461 473

MEMOREX 453

MITSUBISHI 307

MOTOROLA 312 319

NEXTWAVE 423

NORSAT 373

OPTIMUS 466

PACE 328 487

PANASONIC 353 366 457 469

PANSAT 420

PERSONAL CABLE 418

PHILIPS 375

PICO 407

PRESIDENT 381 404

RCA 301 358 439 458 465 490

REALISTIC 349 480

SAMSUNG 322 326 442

SATELLITE SERVICE CO 335 388

SCIENTIFIC ATLANTA 339 356

SONY 362 405

STAR CHOICE DBS 459

STARCAST 347

SUPER GUIDE 327 423

TELECOM 330 333 390 391 393 409

TOSHIBA 302 426 460 461 462 470

UNIDEN

ZENITH 359 384 385 387 394 419 488

323 332 348 349 350 351 354 355 381 383 389 403 466 479 480

Tabel A18 – Productcodes voor afstandsbedieningen: Spel

GAME fabrikant/-merk Setup codenummer

Microsoft (XBOX, XBOX 360) 001 003

NYKO (PS3) 005

SONY (PS2, PS3) 002 004

Tabel A19 – Productcodes voor afstandsbedieningen: Kabel

Kabelfabrikant/-merk Setup codenummer

ABC 001 011

ALLEGRO 111

AMERICAST 212

ARCHER 112

BELCOR 113

CABLE STAR 033 113

CITIZEN 111

COMCAST 007

DIGI LINK 114

EAGLE 186

EASTERN 066 070

EMERSON 112

GENERAL INSTRUMENT 001 011 017 096 097 210

GC ELECTRONICS 113

GEMINI 032 060

HAMLIN 056 099 100 101 117 175 208

HITACHI 001 188

JASCO 111

JERROLD 001 002 011 017 073 096 097 162 188 210

LINSAY 118

MACOM 191

MAGNAVOX 017 019 068

MOVIETIME 035 039

NSC 035 190

OAK 197 220

PACE 179

PANASONIC 053 176 177 189 214

PANTHER 114

PHILIPS 013 019 020 085 090

PIONEER 001 041 119 171 209 215 216

RADIO SHACK 111 112 213

RCA 053 214

RECOTON 116

REGAL 056 099 100 101 208

REMBRANT 032

SAMSUNG 003 072 186

SCIENTIFIC ATLANTA 183 203 221 222

SEAM 121

SIGNATURE 001 188

AVR

Bijlage

NEDERLANDS

Tabel A19 – Productcodes voor afstandsbedieningen: Kabel – vervolg

Kabelfabrikant/-merk Setup codenummer

SPRUCER 053 081 177 189

STARCOM 002 011 163

STARGATE 120

TANDY 024

TELECAPATION 028

TEXSCAN 036

TFC 122

TiVo 029 030 en Zie Tabel A22

TOCOM 170 205

UNITED CABLE 011

UNIVERSAL 033 034 039 042 113

VIDEOWAY 124 211

VIEWSTAR 019 025 053 086 089 190

ZENITH 065 125 211 219

Tabel A20 –Productcodes voor afstandsbedieningen: Mediaserver

Fabrikant/-merk Setup codenummer

APPLE 008 009

BEYOND 003

ESCIENT (FIREBALL) 004 005 006 007

HARMAN KARDON 001 002

LOGITECH 012

MICROSOFT 003

NAIM 011

REQUEST 010

SONOS 013

Tabel A22 –Productcodes voor afstandsbedieningen: AUX- TiVo

Fabrikant/-merk Setup codenummer

COMCAST TIVO 808

COX TIVO 808

DIRECTV TIVO 806

HUMAX TIVO 803

Nero LiquidTV TIVO 805

PIONEER TIVO 801

TIVO HD XL DVR 807

TIVO HD DVR 804

TIVO SERIES2™ DT DVR 802

TOSHIBA TIVO 803

Tabel A21 – Productcodes voor afstandsbedieningen: AUX-Cable/ SAT Recorder (PVR)

Fabrikant/-merk Setup codenummer

DAEWOO 701 704

ECHOSTAR 714 715 716

EXPRESSVU 714

HUGHES 717 727

HYUNDAI 718

PANASONIC 710 723

PHILIPS 711 717 724 727

PROSCAN 719

RCA 719 727

REPLAYTV 708 710 712 725 726

SONICBLUE 710 712

SONY 707 713 720 721 722 723 724

HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 VS

© 2015 HARMAN International Industries, Incorporated. Alle rechten voorbehouden. Harman Kardon is een handelsmerk van HARMAN International Industries, Incorporated, gedeponeerd in de Verenigde Staten en/of andere landen. EzSet/EQ is een handelsmerk van HARMAN International Industries, Incorporated. Het Bluetooth

woordmerk en de logo's zijn geregistreerde handelsmerken van Bluetooth SIG, Inc en ieder gebruik van deze merken door HARMAN International Industries, Incorporated, is onder licentie. Andere handelsmerken en handelsnamen zijn van hun respectievelijke eigenaars. Apple, Airplay, iPhone, iPod en iTunes zijn handelsmerken van Apple Inc., gedeponeerde in de V.S. en andere landen. Blu-ray Disc is een handelsmerk van de Blu-ray Disc Association. CEA is een geregistreerd handelsmerk van de Consumer Electronics Association. Vervaardigd onder licentie van Dolby Laboratories. Dolby, Pro Logic, en het dubbele “D”-symbool zijn gedeponeerde handelsmerken van Dolby Laboratories. MLP Lossless is een handelsmerk van Dolby Laboratories. Gefabriceerd onder licentie onder U.S. Patent #’s 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,212,827; 7,333,929; 7,392,195; 7,272,567 & andere Amerikaanse en wereldwijde verleende en aangevraagde patenten. DTS-HD, het Symbool, & DTS-HD en het Symbool samen zijn gedeponeerde handelsmerken, en DTS-HD Master Audio is een handelsmerk van DTS, Inc. Product bevat software. © DTS, Inc. Alle rechten voorbehouden. HDMI, het HDMI-logo en High-Definition Multimedia Interface zijn gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde State en andere landen. Intel is een gedeponeerd handelsmerk van Intel Corporation. iOS is een gedeponeerd handelsmerk van Cisco Systems, Inc., en/of haar dochterondernemingen in de Verenigde Staten en bepaalde andere landen. Roku is een geregistreerd handelsmerk van Roku, Inc. Roku Streaming Stick is een handelsmerk van Roku, Inc. Alle rechten voorbehouden. TiVo is een geregistreerd handelsmerk van TiVo Inc. Series2 is een handelsmerk van TiVo, Inc. Windows Media is een gedeponeerd handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Functies, specificaties en vormgeving kunnen zonder kennisgeving worden gewijzigd.

Spotify Connect feature may not be used in countries where Spotify service is not available.

TR00306_B

www.harmankardon.com

Harman Kardon VR 1710S, AVR 171S, AVR 171S/230C, AVR 1610S, AVR 161S User guide [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
