Harman Kardon VR 1710S, AVR 171S, AVR 171S/230C, AVR 1610S, AVR 161S User guide [pl]

AVR 1710S, AVR 171S, AVR 171S/230C
AVR 1610S, AVR 161S, AVR 161S/230C

Odbiornik audio/wideo

®

Instrukcja obsługi

POLSKI

AVR

Spis treści

WPROWADZENIE 3
AKCESORIA WCHODZĄCE WZAKRES DOSTAWY 3
WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA 3
UMIEJSCOWIENIE ODBIORNIKA AVR 3
ELEMENTY STEROWANIA ROZMIESZCZONE NA PANELU PRZEDNIM 4
ZŁĄCZA NA PANELU TYLNYM 6
FUNKCJE SYSTEMOWEGO PILOTA ZDALNEGO STEROWANIA 8
KINO DOMOWE – WPROWADZENIE 10

STANDARDOWY SYSTEM KINA DOMOWEGO 10
DŹWIĘK WIELOKANAŁOWY 10
TRYBY DŹWIĘKU PRZESTRZENNEGO 10

ROZMIESZCZENIE GŁOŚNIKÓW 11

ROZMIESZCZENIE GŁOŚNIKÓW LEWEGO, CENTRALNEGO
IPRAWEGO 11

ROZMIESZCZENIE GŁOŚNIKÓW DŹWIĘKU
PRZESTRZENNEGO W SYSTEMIE 5.1-KANAŁOWYM 11

TYLKO MODELE AVR 1710S/AVR 171S: ROZMIESZCZENIE
GŁOŚNIKÓW DŹWIĘKU PRZESTRZENNEGO W SYSTEMIE

7.1-KANAŁOWYM 11
TYLKO MODELE AVR 1710S/AVR 171S:

ROZMIESZCZENIE PRZEDNICH GŁOŚNIKÓW GÓRNYCH W
SYSTEMIE 7.1-KANAŁOWYM 11

UMIESZCZANIE SUBWOOFERA 11

TYPY INTERFEJSÓW STOSOWANYCH WSYSTEMACH KINA
DOMOWEGO 12

POŁĄCZENIA GŁOŚNIKÓW 12
POŁĄCZENIA SUBWOOFERA 12
POŁĄCZENIA URZĄDZEŃ ŹRÓDŁOWYCH 12
INTERFEJSY WIDEO 13
INTERFEJS URZĄDZEŃ RADIOWYCH 13
ZŁĄCZE SIECIOWE 14
PORT USB 14

WYKONYWANIE POŁĄCZEŃ 14

PODŁĄCZANIE GŁOŚNIKÓW 14
PODŁĄCZANIE SUBWOOFERA 15
PODŁĄCZANIE TELEWIZORA LUB EKRANU 15
PODŁĄCZANIE URZĄDZEŃ ŹRÓDŁOWYCH AUDIO IWIDEO 16
URZĄDZENIA USB I IOS 18
PODŁĄCZANIE DO SIECI DOMOWEJ 18
PODŁĄCZANIE ANTENY RADIOWEJ 18
INSTALOWANIE SYSTEMU WIELOSTREFOWEGO 19
PODŁĄCZANIE URZĄDZEŃ NA PODCZERWIEŃ 20
PODŁĄCZANIE WYJŚCIA WYZWALACZA 20
PODŁĄCZANIE ZASILANIA 20

KONFIGURACJA PILOTA ZDALNEGO STEROWANIA 21

UMIESZCZANIE BATERII WPILOCIE 21
PROGRAMOWANIE PILOTA DO STEROWANIA URZĄDZENIAMI

ŹRÓDŁOWYMI ITELEWIZOREM 21

KONFIGURACJA ODBIORNIKA AVR 22

WŁĄCZANIE ODBIORNIKA AVR 22
SPOSÓB KORZYSTANIA ZSYSTEMU MENU EKRANOWYCH 22
KONFIGURACJA ODBIORNIKA AVR IGŁOŚNIKÓW 22
KONFIGURACJA URZĄDZEŃ ŹRÓDŁOWYCH 23
KONFIGURACJA SIECI 24

OBSŁUGA ODBIORNIKA AVR 25

APLIKACJA HARMAN REMOTE 25
REGULACJA GŁOŚNOŚCI 25
WYCISZANIE DŹWIĘKU 25
ODBIÓR DŹWIĘKU PRZEZ SŁUCHAWKI 25
WYBÓR URZĄDZENIA ŹRÓDŁOWEGO 25
WYBÓR TRYBU DŹWIĘKU PRZESTRZENNEGO 25
ODTWARZANIE AUDYCJI ZURZĄDZEŃ RADIOWYCH FM/AM 26
ODTWARZANIE MULTIMEDIÓW ZURZĄDZENIA USB 26
ODTWARZANIE NAGRAŃ DŹWIĘKOWYCH ZURZĄDZENIA

IPOD/IPHONE/IPAD 27

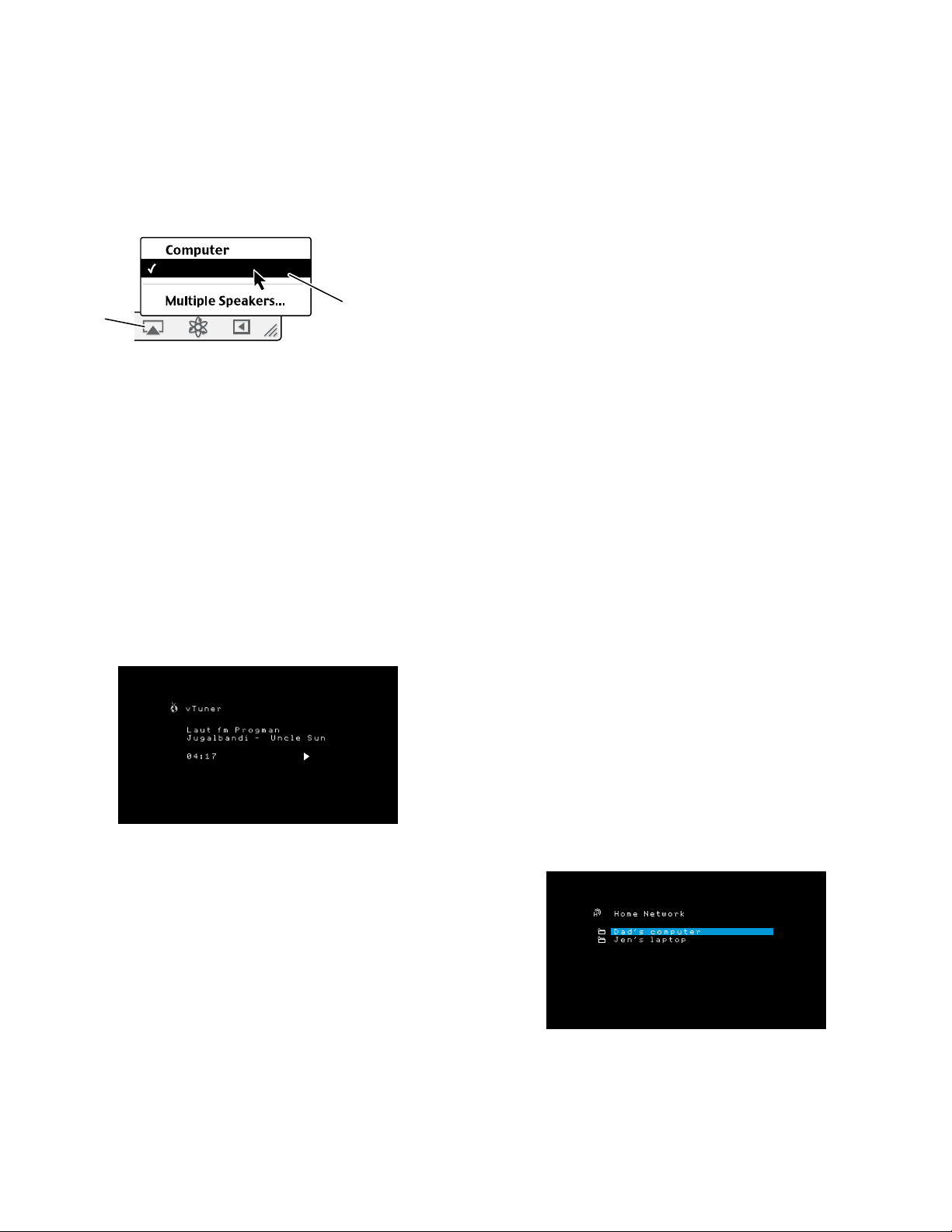

SŁUCHANIE TUNERA VTUNER (RADIA INTERNETOWEGO) 28
ODTWARZANIE MULTIMEDIÓW WSIECI DOMOWEJ 28
ODTWARZANIE MULTIMEDIÓW Z URZĄDZENIA ROKU

STREAMING STICK 29
ODTWARZANIE MULTIMEDIÓW PRZY UŻYCIU

FUNKCJI SPOTIFY CONNECT 29
USING THIS DEVICE WITH SPOTIFY CONNECT 29

FUNKCJE ZAAWANSOWANE 29

PRZETWARZANIE SYGNAŁU DŹWIĘKOWEGO ADŹWIĘK
PRZESTRZENNY 29

RĘCZNA KONFIGURACJA GŁOŚNIKÓW 30
SŁUCHANIE W STREFIE 2 33

USTAWIENIA SYSTEMU 34

SLEEP TIMER – FUNKCJA AUTOMATYCZNEGO WYŁĄCZANIA 34

RESETOWANIE PROCESORA 34
ROZWIĄZYWANIE PROBLEMÓW 35
DANE TECHNICZNE 36
ZAŁĄCZNIK 37

314

AVR

Wprowadzenie, Akcesoria wchodzące wzakres dostawy, Ważne

informacje dotyczące bezpieczeństwa iUmiejscowienie odbiornika AVR.

Wprowadzenie

Dziękujemy za zakup produktu firmy Harman Kardon!

Od ponad pięćdziesięciu lat firma Harman Kardon dzieli się swoją pasją do muzyki
i innych form rozrywki, wprowadzając nowoczesne technologie, zapewniające
najwyższą jakość odbioru. Sidney Harman iBernard Kardon to wynalazcy amplitunera
– samodzielnego urządzenia, którego zastosowanie zapewnia Państwu łatwy dostęp do
najwyższej jakości rozrywki we własnym domu. Zupływem lat produkty marki Harman
Kardon stawały się coraz prostsze wużyciu, ajednocześnie dodawano do nich coraz
większą liczbę funkcji, zapewniając niezrównaną jakość dźwięku.

Cyfrowe 7.2-kanałowe odbiorniki audio/wideo AVR 1710S/AVR 171S i 5.1-kanałowe
AVR 1610S/AVR 161S stanowią kontynuację tej tradycji poszerzoną o najbardziej
zaawansowane funkcje przetwarzania sygnałów dźwięku iobrazu oraz szeroki wachlarz
opcji odbioru.

Aby mogli Państwo czerpać maksimum satysfakcji zużytkowania nowego odbiornika
AVR, prosimy o zapoznanie się z treścią niniejszej instrukcji oraz korzystanie
wpóźniejszym czasie zzawartych wniej wskazówek dotyczących jego funkcji isposobu
ich wykorzystania.

Jeśli mają Państwo jakiekolwiek pytania dotyczące niniejszego produktu, sposobu
jego instalacji lub obsługi, prosimy skontaktować się znajbliższą placówką handlową
bądź serwisową firmy Harman Kardon lub odwiedzić naszą stronę internetową:
www.harmankardon.com.

Akcesoria wchodzące wzakres dostawy

Wymienione niżej akcesoria wchodzą w zakres dostawy odbiornika AVR. Jeśli
któregokolwiek z nich brakuje, prosimy o skontaktowanie się z przedstawicielem
handlowym firmy Harman Kardon bądź jej działem obsługi klienta pod adresem www.
harmankardon.com.

• Systemowy pilot zdalnego sterowania

• Mikrofon EzSet/EQ™

• Antena magnetyczna AM

• Antena FM

• Dwie baterie AAA

• Kabel zasilania (tylko modele AVR 171S/AVR 161S)

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do eksploatacji urządzenia należy sprawdzić wartość
napięcia wsieci

Odbiorniki AVR 1710S iAVR 1610S są zasilane prądem zmiennym o napięciu 120 V.
Odbiorniki AVR 171S iAVR 161S są zasilane prądem zmiennym onapięciu 220 - 240 V.
Podłączenie do sieci, której napięcie znamionowe różni się od znamionowego napięcia
zasilania odbiornika, może spowodować niebezpieczną sytuację, pożar oraz uszkodzenia
urządzenia. Jeśli mają Państwo jakiekolwiek pytania dotyczące wymaganego napięcia
zasilania dla posiadanego modelu lub napięcia sieciowego w miejscu zamieszkania,
przed podłączeniem urządzenia do gniazdka sieciowego prosimy skontaktować się
znajbliższym przedstawicielem handlowym naszej firmy.

Nie należy używać przedłużaczy

Aby uniknąć niebezpiecznych sytuacji, należy używać wyłącznie kabla zasilania
wchodzącego w zakres dostawy urządzenia. Nie zalecamy używania przedłużaczy
podczas eksploatacji produktu. Podobnie jak wprzypadku wszystkich innych urządzeń
elektrycznych, nie należy prowadzić kabla zasilającego pod chodnikiem lub dywanem ani
przygniatać go ciężkimi przedmiotami. Uszkodzony kabel zasilania należy niezwłocznie
wymienić wautoryzowanym centrum serwisowym na nowy, mający parametry określone
przez producenta zasilanego urządzenia.

Ostrożnie używać kabla zasilania

Podczas odłączania kabla zasilania od gniazdka sieci prądu przemiennego należy zawsze
ciągnąć za wtyk, anigdy za przewód. Przed dłuższą przerwą wużytkowaniu odbiornika
AVR należy odłączyć wtyk kabla od gniazdka sieciowego.

Nie otwierać obudowy

Wewnątrz obudowy niniejszego produktu nie ma elementów obsługiwanych
przez użytkownika. Otwarcie obudowy grozi porażeniem prądem elektrycznym,
a wprowadzanie zmian do produktu skutkuje unieważnieniem gwarancji. Jeśli do
wnętrza urządzenia przedostanie się przypadkowo woda lub metalowy przedmiot, np.
spinacz do papieru, drut lub zszywka, należy natychmiast odłączyć urządzenie od sieci
zasilania iskontaktować się zautoryzowanym centrum serwisowym.

Uziemienie CATV (sieci telewizji kablowej) lub anteny (AVR 1710S/AVR 1610S)

Jeśli do niniejszego produktu podłączona jest zewnętrzna antena lub sieć kablowa, należy
sprawdzić, czy jest ona uziemiona, gdyż wprzeciwnym razie produkt będzie narażony na
wpływ gwałtownych przepięć oraz ładunków statycznych. Wsekcji 810. amerykańskich
Krajowych Norm Elektrycznych (ANSI/NFPA Nr 70-1984) podane są informacje dotyczące
prawidłowego sposobu uziemienia masztu ikonstrukcji nośnej, przewodu wejściowego
do odgromnika antenowego, wymiarów przewodów uziemiających, umiejscowienia
odgromnika antenowego, sposobu podłączania elektrod uziemiających oraz wymagań,
jakie elektrody te powinny spełniać.

UWAGA DLA MONTERA SYSTEMU CATV: Monter systemu CATV (telewizji kablowej)
powinien zwrócić uwagę na treść artykułu 820-40 przepisów NEC, który zawiera
wytyczne prawidłowego sposobu uziemiania; szczególnie ważne jest, że uziemienie
kabla powinno być podłączone do systemu uziemienia budynku możliwie jak najbliżej
punktu podłączenia tego kabla.

POLSKI

Umiejscowienie odbiornika AVR

• Odbiornik AVR należy umieszczać na stabilnym irównym podłożu. Należy upewnić
się, że podłoże oraz elementy mocujące utrzymają masę odbiornika AVR.

• Pozostawić odpowiednie odstępy nad ipod odbiornikiem AVR wcelu zapewnienia
odpowiedniej wentylacji. Zalecane odstępy wynoszą 30cm od części górnej, 30cm
od części tylnej i30cm od ścian bocznych odbiornika.

• W przypadku umieszczenia odbiornika AVR w szafce lub innym zamkniętym
miejscu należy zapewnić dostęp powietrza chłodzącego. Wniektórych przypadkach
wymagane może być zamontowanie wentylatora.

• Nie zasłaniać otworów wentylacyjnych znajdujących się ugóry odbiornika AVR ani
nie stawiać na nich żadnych przedmiotów.

• Nie ustawiać odbiornika AVR bezpośrednio na powierzchni pokrytej wykładziną
dywanową.

• Nie umieszczać odbiornika AVR wmiejscach wilgotnych, narażonych na ekstremalne
temperatury, w pobliżu grzejników i kratek wentylacyjnych ani w miejscach
narażonych na bezpośrednie działanie promieni słonecznych.

315

AVR

Elementy sterowania rozmieszczone na panelu przednim

Elementy sterowania rozmieszczone

na panelu przednim

Przycisk Tuning Mode (Tryb

strojenia) (AVR 1710S/AVR

Przycisk RDS (AVR 171S/

Wskaźnik

zasilania

1610S)/

AVR 161S)

Przycisk

Power (Zasilanie)

Wejście słuchawkowe/

złącze EzSet/EQ Mic

Port
USB

Przycisk Channel
Volume Adjust
(Regulacja głośności
kanałów)

Czujnik

podczerwieni

Przycisk

Set (Ustaw)

Przyciski Left/Right

(Wlewoprawo)

Wyświetlacz panelu

przedniego

Przyciski Up/Down

(wgórę/wdół)/

Tuning (Strojenie)

Pokrętło

regulacji głośności

Przyciski Surround Mode Select

(Wybór trybu dźwięku

przestrzennego)

Przycisk Audio Effects

(Efekty dźwiękowe)

Przycisk Surround Mode Category

(Kategoria trybów dźwięku

przestrzennego)

Przyciski Source Select

(Wybór urządzenia źródłowego)

316

AVR

Elementy sterowania rozmieszczone na panelu

przednim

Elementy sterowania rozmieszczone na panelu
przednim – cd.

Wskaźnik/wyłącznik zasilania: Odbiornik AVR posiada trzy różne tryby zasilania:

• Tryb Off (Wył.) (wskaźnik zasilania świeci się światłem ciągłym w kolorze

bursztynowym): Zastosowanie trybu Off (Wył.) redukuje do minimum pobór energii
podczas przerwy w użytkowaniu odbiornika AVR. Wyłączony odbiornik AVR nie
włącza się automatycznie ani nie odtwarza audycji w reakcji na strumień przesłany
za pomocą funkcji AirPlay z urządzenia podłączonego do sieci (tylko modele AVR
1710S/AVR 171S). Aby włączyć odbiornik AVR znajdujący się wtrybie Off (Wył.),
należy nacisnąć przycisk Power (wyłącznik zasilania). Aby przełączyć włączony
odbiornik AVR w tryb Off (Wył.), należy nacisnąć przycisk wyłącznika zasilania
dłużej niż trzy sekundy. Na panelu przednim przez 2 sekundy będzie wyświetlany
komunikat Your device is switched off (Urządzenie jest wyłączone), a następnie
panel zostanie wyłączony.

UWAGA: W menu System Setup (Konfiguracja systemu) można ustawić, aby
odbiornik AVR automatycznie przechodził w tryb Off (Wył.), gdy przez określony czas
znajduje się w trybie Sleep (Automatyczne wyłączanie). Patrz Ustawienia systemu
na stronie 34.

• Sleep (Automatyczne wyłączanie) (Wskaźnik zasilania świeci się światłem cią głym
w kolorze bursztynowym, a na panelu przednim wyświetlany jest komunikat Device
sleep (Urządzenie znajduje się w trybie automatycznego wyłączania): Przełączenie
odbiornika AVR w tryb Sleep (Automatyczne wyłączanie) skutkuje wyłączeniem
niektórych obwodów odbiornika AVR, lecz pozwala na automatyczne włączenie się
odbiornika AVR i odtwarzanie dźwięku w reakcji na strumień przesłany za pomocą
funkcji AirPlay z urządzenia podłączonego do sieci (tylko modele AVR 1710S/AVR
171S). Aby włączyć odbiornik AVR znajdujący się w trybie Sleep (Automatyczne
wyłączanie), należy nacisnąć przycisk Power (Wyłącznik zasilania). Aby przełączyć
włączony odbiornik AVR wtryb Sleep (Automatyczne wyłączanie), należy nacisnąć
przycisk wyłącznika zasilania dłużej niż trzy sekundy. Gdy odbiornik AVR znajduje
się w trybie Sleep (Automatyczne wyłączanie), na panelu przednim jest wyświetlany
komunikat Device sleep (Urządzenie znajduje się w trybie automatycznego
wyłączania).

UWAGA: Jeśli w ciągu 30 minut nie zostanie naciśnięty żaden z przycisków
sterowania ani nie zostanie odebrany żaden sygnał audio, odbiornik AVR
automatycznie przechodzi do trybu Sleep (Automatyczne wyłączanie), chyba że
aktywne jest jedno ze źródeł: USB, iPod, Sieć domowa, vTuner, AirPlay lub DLNA
DMR. W takich przypadkach odbiornik AVR automatycznie przechodzi do trybu
Sleep (Automatyczne wyłączanie) po upływie liczby godzin ustawionej za pomocą
ustawienia systemowego Auto Power Off (Automatyczne wyłączanie zasilania). Patrz
Ustawienia systemu na stronie 34.

• On (Wł.) (Wskaźnik zasilania świeci się światłem ciągłym w kolorze białym): Po
włączeniu odbiornika AVR działają jego wszystkie funkcje.

Wejście słuchawkowe/złącze EzSet/EQ Mic: Do gniazda tego podłącza się wtyk
ośrednicy 1/4cala, wjaki wyposażony jest kabel słuchawek stereofonicznych. Gniazdo
to służy również do podłączania mikrofonu wchodzącego w zakres dostawy celem
realizacji procedury EzSet/EQ opisanej w rozdziale Konfiguracja odbiornika AVR –
głośniki,strona 22.

Przycisk Tuning Mode (tryb strojenia) (tylko modele AVR 1710S/AVR 1610S):
Przycisk ten umożliwia przełączanie ręcznego trybu strojenia stacji FM (skokowo co
jedno pasmo częstotliwości) naautomatyczny tryb strojenia stacji FM (wyszukiwania
częstotliwości dającej wystarczająco silny sygnał) iodwrotnie. Za pomocą tego przycisku
można również przełączać tryby dźwięku stereofonicznego i monofonicznego po
nastrojeniu odbiornika na stację FM.

Przycisk RDS (tylko modele AVR 171S/AVR 161S): Podczas słuchania audycji ze stacji
radiowej FM, która nadaje sygnał RDS, naciśnięcie tego przycisku powoduje włączenie
różnorodnych funkcji RDS.

Port USB: Do portu USB podłączane są urządzenia Apple iOS
plików dźwiękowych wformatach obsługiwanych przez ten system oraz inne urządzenia
USB wcelu odsłuchiwania zapisanych na nich plików wformatach MP3 iWMA. Wtyk
złącza lub urządzenie podłączane do portu USB musi być skierowane wtaki sposób,
aby można je było wsunąć do oporu. Złącze lub urządzenie można podłączać/odłączać
wkażdej chwili bez konieczności wykonywania instalacji lub dezinstalacji.

®

wcelu odsłuchiwania

Port USB można również wykorzystywać do uaktualniania oprogramowania sprzętowego.
Za pomocą tego portu można pobierać na odbiornik AVR wszystkie bieżące uaktualnienia
jego oprogramowania sprzętowego. Wszelkie wskazówki dotyczące tej procedury
podawane są wodpowiednim czasie.

WAŻNE: Podłączanie do tego portu komputera PC lub innego hosta/sterownika USB
grozi uszkodzeniem zarówno odbiornika AVR, jak idrugiego urządzenia.

Przycisk Channel Volume Adjust (regulacja głośności kanałów): Naciśnięcie tego

przycisku umożliwia regulację poziomu poszczególnych kanałów. Po jego naciśnięciu
należy za pomocą przycisków w górę/w dół lub przycisku Tuning (Strojenie) wybrać
kanał przeznaczony do regulacji, anastępnie za pomocą przycisków w lewo/w prawo
wyregulować poziom danego kanału.

Przycisk Audio Input (Wejście audio): Naciśnięcie tego przycisku zmienia złącze
wejściowe sygnału audio przekazywanego przez dane urządzenie źródłowe. Za pomocą
przycisków Left/Right (w lewo/w prawo) użytkownik przełącza dostępne urządzenia
podłączone do wejścia, a naciśnięcie przycisku Set (ustaw) przypisuje aktualnie
wyświetlane łącze do urządzenia źródłowego.

Czujnik podczerwieni: Czujnik ten odbiera polecenia wydawane za pomocą pilota
zdalnego sterowania wpostaci sygnałów podczerwieni. Należy upewnić się, że czujnik
nie jest zablokowany.

Przycisk Set (ustaw): Naciśnięcie tego przycisku powoduje wybranie podświetlonej
wdanym momencie pozycji menu.

Przyciski Left/Right (wlewo/wprawo): Przyciski te służą do nawigowania po menu
odbiornika AVR.

Wyświetlacz panelu przedniego: Wodpowiedzi na polecenia oraz zmiany zachodzące
wodbieranym sygnale na dwuwierszowym wyświetlaczu pojawiają się różne komunikaty.
Podczas normalnej pracy w górnym wierszu wyświetlana jest nazwa bieżącego
urządzenia źródłowego, natomiast wdolnym – aktywny tryb dźwięku przestrzennego.
Jeśli używany jest system menu ekranowego (OSD), wyświetlane są bieżące ustawienia
menu.

Przyciski Up/Down (w górę/w dół)/Tuning (strojenie): Przyciski te służą do
nawigowania po menu odbiornika AVR. Gdy aktywnym urządzeniem źródłowym jest
radio, przyciski te używane są do strojenia stacji zgodnie zustawieniami dokonanymi za
pomocą przycisku Tuning Mode (tryb strojenia) (zob. wyżej).

Przycisk Surround Mode Category (Kategoria trybów dźwięku przestrzennego):

Naciśnięcie tego przycisku powoduje wybranie kategorii dźwięku przestrzennego. Po
każdym naciśnięciu tego przycisku kategoria trybu dźwięku przestrzennego zmienia się
wnastępującej kolejności: Auto Select (Wybór automatyczny), Virtual (Tryb wirtualny),
Stereo, Movie (Film), Music (Muzyka) i Video Game (Gra wideo). Do zmiany trybów
dźwięku przestrzennego w ramach poszczególnych kategorii należy użyć przycisków
Surround Mode Select (wybór trybu dźwięku przestrzennego). Dalsze informacje na
temat trybów dźwięku przestrzennego – zob. Przetwarzanie sygnału dźwiękowego
adźwięk przestrzenny, strona 29.

Przyciski Surround Mode Select (Wybór trybu dźwięku przestrzennego) Przycisków
tych należy używać po wybraniu żądanej kategorii dźwięku przestrzennego do wybrania
określonego trybu wramach danej kategorii, np. przełączenia trybu Dolby
II Movie natryb DTS® NEO:6 Cinema. Tryby dźwięku przestrzennego można wybierać
wzależności od rodzaju sygnału podawanego na wejście zurządzenia źródłowego, tj.
cyfrowego lub analogowego, oraz liczby kanałów zakodowanych wtym sygnale.

Przyciski Source Select (wybór urządzenia źródłowego): Przyciski te służą do
wybierania aktywnego urządzenia źródłowego.

Pokrętło regulacji głośności: Obracanie tym pokrętłem zwiększa lub zmniejsza poziom
głośności.

®

Pro Logic®

POLSKI

317

AVR

Złącza na panelu tylnym

AVR 1710S/AVR 171S

Złącza na panelu tylnym

Cyfrowe złącza

audio

Złącza anteny

radiowej

Analogowe

złącza audio

AVR 1610S/AVR 161S

Złącze

sieciowe

Złącza wyjściowe

subwoofera

(Pre-Out)

Złącza wyjściowe

HDMI

Złącze wejściowe
HDMI/MHL

Złącza

głośników

Złącza analogowego

sygnału wideo

Otwory wentylacyjne

wentylatora

Złącza wejściowe

HDMI

Złącza podczerwieni i
wyzwalacza

Kabel zasilania

(AVR 1710S)

Złącze zasilania
AC (AVR 171S)

Cyfrowe złącza

Złącza anteny

radiowej

Analogowe

złącza audio

audio

Złącze

sieciowe

Złącze wyjściowe

subwoofera

(Pre-Out)

Złącza podczerwieni i

Złącze wyjściowe

HDMI

wyzwalacza

Złącze wejściowe
HDMI/MHL

Złącza

głośników

Złącza wejściowe

HDMI

Złącza analogowego

sygnału wideo

Złącze

zasilania AC

(AVR 161S)

Kabel zasilania

(AVR 1610S)

318

AVR

Złącza na panelu tylnym

Złącza na panelu tylnym – cd.

Cyfrowe złącza audio: Jeśli urządzenia źródłowe non-HDMI posiadają wyjścia

cyfrowe, należy podłączyć je do złączy cyfrowych audio odbiornika AVR. UWAGA: Każde
zurządzeń należy podłączać tylko do jednego złącza cyfrowego (HDMI, optycznego lub
koncentrycznego). Dodatkowe informacje – zob. Podłączanie urządzeń źródłowych audio
iwideo, strona 16.

Złącza anteny radiowej: Aby móc odbierać audycje radiowe, należy podłączyć
dostarczane anteny AM iFM do odpowiednich zacisków.

Analogowe złącza audio: Dostępne są następujące analogowe złącza audio:

• Analogowe złącza wejściowe sygnału dźwiękowego: Urządzenia źródłowe

nieposiadające złączy HDMI lub cyfrowych złączy audio należy podłączać do złączy
wejściowych analogowego sygnału dźwiękowego, wjakie wyposażony jest odbiornik
AVR. Dodatkowe informacje – zob. Podłączanie urządzeń źródłowych audio iwideo,
strona 16.

• Złącza wyjściowe strefy 2 (tylko modele AVR 1710S/AVR 171S): Te gniazda
należy połączyć ze wzmacniaczem zewnętrznym, aby zasilić głośniki w strefie
zdalnej systemu wielostrefowego.

Złącze sieciowe: Jeśli sieć domowa jest przewodowa, należy użyć kabla sieci Ethernet
kat. 5 lub kat. 5E (nie należy do zestawu) podłączyć złącze sieciowe odbiornika AVR
do sieci domowej, aby korzystać z radia internetowego i treści znajdujących się na
urządzeniach DLNA podłączonych do tej sieci. Dodatkowe informacje – zob. Podłączanie
do sieci domowej, strona 18.

Złącze wyjściowe subwoofera (Pre-Out) Wtyk ten należy podłączyć do wejścia
liniowego subwoofera wyposażonego wosobny układ zasilania. Dalsze informacje – zob.
Podłączanie subwoofera, strona 15. UWAGA: Modele AVR 1710S i AVR 171S mają dwa
złącza subwoofera.

Złącza wyjściowe HDMI: Jeśli telewizor posiada złącze HDMI iurządzenia źródłowe
HDMI podłączane są do odbiornika AVR, w celu podłączenia telewizora do złącza
wyjściowego HDMI odbiornika AVR należy użyć kabla HDMI (nie należy do zestawu).

UWAGA: Modele AVR 1710S i AVR 171S mają dwa złącza wyjściowe HDMI.

Uwagi dotyczące użycia złącza wyjściowego HDMI:

• Podłączając urządzenie ekranowe wyposażone w złącze DVI do złącza
wyjściowego HDMI, należy użyć przejściówki HDMI/DVI i wykonać osobne
połączenie audio.

• Należy się upewnić, że ekran wyposażony w złącze HDMI jest zgodny ze
standardem HDCP (High-bandwidth Digital Content Protection). Jeśli tak nie jest,
nie należy podłączać go za pomocą interfejsu HDMI, lecz zamiast niego użyć
analogowego złącza wideo iwykonać osobne połączenie audio.

• tylko modele AVR 1710S/AVR 171S: Jeśli do złącza wyjściowego HDMI 1 jest
podłączony telewizor z obsługą 3D, a do złącza wyjściowego 2 telewizor z
obsługą 2D, odbiornik AVR nie umożliwia odtwarzania sygnału 3D, gdy włączone
są obydwa telewizory. Aby oglądać treści 3D, należy wyłączyć odbiornik AVR
i obydwa telewizory, a następnie najpierw włączyć telewizor z obsługą 3D,
następnie odbiornik AVR, a na końcu urządzenie źródłowe 3D. NIE należy
włączać ponownie telewizora z obsługą 2D.

Złącze wejściowe HDMI/MHL: Urządzenie Roku Streaming Stick i inne urządzenia z
funkcją MHL należy podłączać tylko do tego złącza wejściowego HDMI/MHL. Do tego
złącza wejściowego można także podłączać urządzenia z obsługą HDMI.

Złącza głośników: W celu podłączenia każdego zestawu zacisków do właściwego
głośnika należy użyć dwużyłowego kabla głośnikowego. Dalsze informacje – zob.
Podłączanie głośników, strona 14.

Złącza analogowego sygnału wideo: Dostępne są następujące złącza analogowego
sygnału wideo:

• Kompozytowe złącza wejściowe sygnału obrazu: Urządzenia źródłowe
nieposiadające złączy wideo HDMI należy podłączać do kompozytowych złączy
wideo. Konieczne także będzie podłączenie urządzenia do złącza audio odbiornika
AVR. Dodatkowe informacje – zob. Podłączanie urządzeń źródłowych audio iwideo,
strona 16.

• Kompozytowe złącze wyjściowe wideo monitora: Jeśli telewizor nie posiada złącza
HDMI lub posiada takie złącze, ale do telewizora podłączane są urządzenia źródłowe
posiadające tylko złącza kompozytowe, do połączenia złącza kompozytowego
telewizora ze złączem kompozytowym wyjściowym wideo monitora odbiornika AVR
należy użyć kompozytowego kabla wideo (nie należy do zestawu).

Złącza wejściowe HDMI

między urządzeniami. Jeśli urządzenia źródłowe, którymi dysponuje użytkownik,
posiadają złącza HDMI, użycie tych złączy zapewni najlepszą możliwą jakość dźwięku
iobrazu. Ponieważ przez kable HDMI przesyłane są jednocześnie cyfrowe sygnały audio
iwideo, nie ma konieczności wykonywania dodatkowych połączeń audio zurządzeniami
połączonymi za pomocą tego interfejsu. Dodatkowe informacje – zob. Podłączanie
urządzeń źródłowych audio iwideo, strona 16.

Złącze podczerwieni i wyzwalacza: Dostępne są następujące złącza podczerwieni i
wyzwalacza:

• Złącza wejściowe podczerwieni: Wprzypadku zablokowania czujnika podczerwieni
usytuowanego na panelu przednim (np. na skutek ustawienia odbiornika AVR
wewnątrz szafy) należy podłączyć opcjonalny odbiornik podczerwieni do złącza IR In.

• Złącze wyzwalacza 12 V: To złącze podaje jest prąd stały onapięciu 12 V, oile
odbiornik AVR jest włączony. Można go użyć do włączania/wyłączania innych
urządzeń, takich jak zasilany subwoofer.

• Złącze wejściowe podczerwieni strefy 2 (tylko modele AVR 1710S/AVR 171S):

Podłączyć zdalny odbiornik podczerwieni znajdujący się w strefie 2 systemu
wielostrefowego do tego złącza, aby sterować odbiornikiem AVR ze strefy zdalnej.

Otwory wentylacyjne wentylatora (tylko modele AVR 1710S/AVR 171S): Te otwory
służą wentylatorowi odbiornika AVR do chłodzenia urządzenia. Aby uniknąć przegrzania
urządzenia, należy zachować odstęp o wielkości przynajmniej 75 mm od najbliższej
powierzchni. Wentylator zazwyczaj pozostaje wyłączony dla większości zwyczajnych
poziomów głośności. Automatyczny czujnik temperatury włącza wentylator tylko, gdy
jest to konieczne.

WAŻNA UWAGA: Nie wolno blokować otworów wentylacyjnych wentylatora.
Niestosowanie się do tego wymagania może spowodować niebezpieczne
przegrzanie odbiornika AVR.

Złącze zasilania AC (tylko modele AVR 171S/AVR 161S): Po wykonaniu i sprawdzeniu

wszystkich niezbędnych połączeń należy podłączyć kabel zasilania prądem zmiennym
zjednej strony do odpowiedniego gniazda urządzenia, a z drugiej – do naściennego
gniazda sieciowego znajdującego się pod napięciem.

Kabel zasilania (tylko modele AVR 1710S/AVR 1610S): Po wykonaniu i sprawdzeniu
wszystkich niezbędnych połączeń należy podłączyć kabel zasilania do odpowiedniego
gniazda urządzenia, azdrugiej – do naściennego gniazda sieciowego znajdującego się
pod napięciem.

®

: Połączenie HDMI przesyła cyfrowe sygnały audio i wideo

POLSKI

UWAGA: Złącza głośnika przypisanego wzmacniacza (tylko modele AVR 1710S/
AVR 171S) są używane przez tylne kanały dźwięku przestrzennego lub przednie
kanały górne w 7.1-kanałowym kinie domowym. Można też przydzielić je do pokoju
zdalnego w razie pracy wielostrefowej lub do przednich kanałów górnych w razie
pracy w standardzie Dolby® Pro Logic IIz. Dalsze informacje — patrz Rozmieszczenie
głośników na stronie 11.

319

AVR

Funkcje systemowego pilota zdalnego sterowania

Funkcje systemowego pilota zdalnego sterowania

Nadajnik podczerwieni

Przycisk Power Off

(wyłączanie zasilania)

Przycisk Power On

(włączanie zasilania)

Przycisk AVR

Przycisk Surround Modes

(Tryby dźwięku przestrzennego)

Przycisk OK

Przycisk Back/Exit (Wstecz/Wyjście)

Przycisk Zone 2 (Strefa 2)
(tylko modele AVR 1710S/AVR 171S)

Przycisk Mute (Wyciszanie)

Przyciski wyboru
urządzenia źródłowego

Przycisk OSD/Menu

Przyciski Up/Down/Left/Right
(Wgórę/wdół/w lewo/w prawo)

Przycisk Home (Ekran główny)

Przyciski numeryczne

320

Przycisk Clear (Czyszczenie)

Przycisk Delay (Opóźnienie)

Przyciski Volume Up/Down

(zmiana poziomu głośności)

Przycisk Info/Option (Informacje/Opcje)

Przycisk Preset Scan (Krótkotrwałe odsłuchiwanie

wstępnie dostrojonych stacji)

Przycisk Direct (Tryb bezpośredni)

Przyciski Transport Control

(Sterowanie transmisją danych)

Przycisk Test Tone (Test dźwięku)

Przycisk Sleep
(Automatyczne wyłączanie)

Przyciski Channel/Tuner (Kanał/Tuner)

Przycisk Display Dimmer
(Ściemnianie ekranu)

Przycisk RDS

Przycisk Memory (Pamięć)

Przycisk Previous Channel
(Poprzedni kanał)

AVR

Funkcje systemowego pilota zdalnego sterowania

Funkcje systemowego pilota zdalnego sterowania – cd.

Poza funkcjami sterowania odbiornikiem AVR dołączony do niego pilot zdalnego
sterowania ma funkcje umożliwiające sterowanie ośmioma innymi urządzeniami łącznie
z urządzeniem iPod/iPhone podłączonym do portu USB na przednim panelu odbiornika
AVR. Podczas instalowania istnieje możliwość zaprogramowania w pilocie zdalnego
sterowania kodów umożliwiających sterowanie każdym z tych urządzeń źródłowych.
(Informacje dotyczące programowania – zob. Programowanie pilota do zdalnego
sterowania urządzeniami źródłowymi i telewizorem, strona 21). Aby móc sterować
danym urządzeniem, należy nacisnąć przycisk wyboru źródła znajdujący się na pilocie
zdalnego sterowania celem zmiany trybu pracy pilota.

Funkcja przycisku zależy od urządzenia, które jest sterowane wdanym momencie. Lista
funkcji dotyczących urządzeń każdego typu — patrz Załącznik, tabela A13. Większość
przycisków pilota zdalnego sterowania spełnia ściśle określone funkcje, przy czym
dokładnie zaprogramowane kody różnią się w zależności od sterowanych urządzeń.
Ze względu na istnienie szerokiej gamy funkcji przeznaczonych dla różnych urządzeń
źródłowych opisaliśmy tylko niektóre znajczęściej używanych części pilota: przyciski
numeryczne, elementy sterujące transmisją danych, kanałami telewizyjnymi, dostępem
do menu oraz włączaniem iwyłączaniem zasilania. Przyciski dedykowane dla odbiornika
AVR — AVR Power On/Off (Włączanie/wyłączanie zasilania odbiornika AVR), Surround
Modes (Tryby dźwięku przestrzennego), Volume (Głośność), Mute (Wyciszenie), Delay
(Opóźnienie) i Sleep Settings (Ustawienia automatycznego wyłączania) — są dostępne
zawsze, nawet gdy pilot steruje innym urządzeniem.

Przyciski Power On/Power Off (Włączanie/wyłączanie zasilania): Nacisnąć te
przyciski, aby włączyć odbiornik AVR oraz przejść do trybu Sleep (Automatyczne
wyłączanie) lub wyłączyć odbiornik AVR. Dalsze informacje – zob. Wskaźnik/przycisk
zasilania na stronie 4.

Nadajnik podczerwieni: Układ ten służy do wysyłania kodów w postaci sygnałów
podczerwieni wmomencie naciskania przycisków pilota zdalnego sterowania.

Przycisk Zone 2 (Strefa 2) (tylko modele AVR 1710S/AVR 171S): Ten przycisk
umożliwia wybór, czy polecenia odbiornika AVR będą miały wpływ na główny obszar
słuchania (strefa 1), czy też na strefą zdalną systemu wielostrefowego (strefa 2). Jeśli
pilot znajduje się w trybie sterowania strefą 2, każde naciśnięcie przycisku spowoduje
podświetlenie przycisku Zone 2 (Strefa 2).

Przycisk Mute (Wyciszanie): Naciśnięcie tego przycisku powoduje wyciszenie sygnału
dźwiękowego podawanego ze złączy wyjściowych na głośniki oraz gniazdo słuchawkowe
odbiornika AVR. Aby przywrócić odbiór dźwięku, należy nacisnąć ten przycisk ponownie
bądź dokonać regulacji głośności.

Przyciski wyboru urządzenia źródłowego: Nacisnąć wybrane z tych przycisków,
aby wybrać urządzenie źródłowe, np. płytę, kablówkę/satelitę, radio itd. Ta czynność
spowoduje również włączenie odbiornika AVR i przełączenie pilota w tryb sterowania
wybranym urządzeniem źródłowym.

• Po pierwszym naciśnięciu przycisku radia odbiornik AVR przełącza się na ostatnio
używane pasmo tunera (AM lub FM). Każde następne naciśnięcie powoduje zmianę
pasma.

• Po pierwszym naciśnięciu przycisku USB odbiornik AVR przełącza się na ostatnio
używane urządzenie źródłowe (USB lub iPod). Każde następne naciśnięcie powoduje
przełączenie jednego ztych źródeł na drugie.

• Po pierwszym naciśnięciu przycisku Network (Sieć) odbiornik AVR przełącza się na
ostatnio używane urządzenie źródłowe (sieć lub vTuner). Każde następne naciśnięcie
powoduje przełączenie jednego ztych źródeł na drugie.

Przycisk AVR: Nacisnąć ten przycisk, aby przełączyć pilota w tryb sterowania
odbiornikiem AVR.

Przycisk Surround Modes (Tryby dźwięku przestrzennego): Nacisnąć ten przycisk,
aby przejść do menu podrzędnego Surround Modes (Tryby dźwięku przestrzennego).
Wybrać kategorię trybu dźwięku przestrzennego: Auto Select (Wybór automatyczny),
Virtual Surround (Wirtualny dźwięk przestrzenny), Stereo, HARMAN NSP, Movie (Film),
Music (Muzyka) lub Game (Gra). Po wybraniu kategorii zostanie ona podświetlona i
zostanie zmieniony tryb dźwięku przestrzennego.

Aby zmienić tryb dźwięku przestrzennego dla wybranej kategorii, należy przejść do
menu Surround Mode (Tryb dźwięku przestrzennego) w menu ekranowym odbiornika
AVR, wybrać żądaną kategorię i za pomocą przycisków w lewo/w prawo wybrać jeden
z dostępnych trybów dźwięku przestrzennego. Dodatkowe informacje — patrz rozdział
Funkcje zaawansowane na stronie 29.

Przycisk OSD/Menu: Gdy pilot znajduje się w trybie sterowania odbiornikiem AVR,
należy nacisnąć ten przycisk, aby wyświetlić menu ekranowego odbiornika AVR (OSD).
Ten przycisk jest używany także w menu tunera i urządzenia iPod podłączonego do
portu USB na panelu przednim odbiornika AVR oraz służy również do wyświetlania menu
głównego niektórych urządzeń źródłowych.

Przyciski Up/Down/Left/Right (W górę/w dół/w lewo/w prawo): Przyciski te
umożliwiają nawigowanie po systemie menu i obsługę tunera.

Przycisk OK: Przycisk ten używany jest do wybierania poszczególnych elementów
systemu menu.

Przycisk Back/Exit (Wstecz/wyjście): Naciśnięcie tego przycisku powoduje powrót do
poprzedniego menu lub wyjście z systemu menu.

Przycisk Home (Ekran główny): Naciśnięcie tego przycisku spowoduje wyświetlenie
menu Home (Ekran główny) urządzenia Roku Streaming Stick
złącza MHL/HDMI odbiornika AVR.

Przyciski numeryczne: Przyciski te służą do wpisywania liczbowych wartości
częstotliwości stacji radiowych lub wybierania wstępnie ustawionych stacji.

Przycisk Clear (Czyszczenie): Przycisk ten należy nacisnąć w celu usunięcia
zwyświetlacza wpisywanej wdanym momencie wartości częstotliwości stacji radiowej.

Przycisk Test Tone (Test dźwięku): Nacisnąć ten przycisk, aby włączyć test dźwięku
wszystkich głośników po kolei w celu wyregulowania poziomu głośności poszczególnych
głośników. Za pomocą przycisków w górę/w dół przełączyć dźwięk na inny głośnik, a
następnie za pomocą przycisków w lewo/w prawo zmienić głośność głośnika, z którego
odtwarzany jest dźwięk.

Przycisk Delay Adjust (Regulacja opóźnienia): Naciśnięcie tego przycisku umożliwia
użytkownikowi dostosowanie do swoich potrzeb dwóch różnych rodzajów ustawień
opóźnienia (przełączanie tych ustawień odbywa się za pomocą przycisków Up/Down):

• Adjust Lip Sync (Regulacja synchronizacji obrazu idźwięku): Funkcja ta pozwala na
synchronizowanie ze sobą dźwięku iobrazu wysyłanych przez urządzenia źródłowe
celem wyeliminowania efektu „niemego poruszania ustami”. Efekt „niemego
poruszania ustami” może wystąpić wówczas, gdy część sygnału obsługująca obraz
podlega dodatkowemu przetwarzaniu w urządzeniu źródłowym bądź na ekranie.
Opóźnienie dźwięku można regulować wzakresie do 180ms za pomocą przycisków
wlewo/wprawo.

• Odległość: Funkcje te pozwalają na ustawienie opóźnienia na każdym zgłośników
celem skompensowania różnic odległości głośników od odbiorcy. Wybór głośników
odbywa się za pomocą przycisków Up/Down, zaś ustawianie opóźnienia
odpowiadającego odległości wybranego głośnika od odbiorcy – za pomocą przycisków
Left/Right. Dalsze informacje – zob. Ręczna konfiguracja głośników, strona 30.

Przycisk Sleep (Automatyczne wyłączanie): Naciśnięcie tego przycisku powoduje
włączenie funkcji automatycznego wyłączania odbiornika po upływie zaprogramowanego
czasu. Każde naciśnięcie wydłuża czas o 10 minut, aż do 90 minut — i kończy się
wyświetleniem komunikatu Sleep Off (Brak automatycznego wyłączania).

Przyciski Volume Up/Down (Zmiana poziomu głośności): Naciskając te przyciski,
użytkownik zwiększa/zmniejsza poziom głośności.

Przyciski Channel/Tuner (Kanał/Tuner): W przypadku wybrania radia naciśnięcie
tych przycisków spowoduje wybranie wstępnie dostrojonej stacji radiowej. Podczas
sterowania urządzeniem kablowym, satelitarnym lub HDTV albo telewizorem naciśnięcie
tych przycisków spowoduje zmianę kanałów.

Przycisk Info/Option (Informacje/Opcje): Nacisnąć, aby wyświetlić ustawienia dla
bieżącego źródła.

Przycisk Display Dimmer (Ściemnianie ekranu): Przycisk ten służy do częściowego
lub pełnego ściemnienia ekranu wyświetlacza komunikatów usytuowanego na przednim
panelu odbiornika AVR.

Przycisk Preset Scan (Krótkotrwałe odsłuchiwanie wstępnie dostrojonych stacji):
Jeśli radio jest wybranym urządzeniem źródłowym, nacisnąć ten przycisk, aby odtworzyć
po kolei po 5 sekund każdą z wstępnie dostrojonych stacji radiowych. Ponowne
naciśnięcie tego przycisku spowoduje dalsze odtwarzanie aktualnie odtwarzanej stacji.

Przycisk RDS (tylko modele AVR 171S/AVR 161S): Podczas słuchania audycji ze stacji
radiowej FM, która nadaje sygnał RDS, naciśnięcie tego przycisku powoduje włączenie
różnorodnych funkcji RDS.

Przycisk Direct (Tryb bezpośredni): Nacisnąć ten przycisk, aby bezpośrednio przejść
do stacji radiowej poprzez wprowadzenie częstotliwości za pomocą przycisków
numerycznych.

Przycisk Memory (pamięć): Nacisnąć ten przycisk, aby zapisać aktualną stację radiową
jako wstępnie dostrojoną.

Przyciski Transport Control (Sterowanie transmisją danych): Przyciski te umożliwiają
sterowanie urządzeniami źródłowymi.

Przycisk Previous Channel (Poprzedni kanał): Gdy telewizor jest wybranym
urządzeniem źródłowym, nacisnąć ten przycisk, aby przejść do poprzedniego kanału.

™

, które jest podłączone do

321

POLSKI

AVR

Kino domowe – wprowadzenie

Kino domowe – wprowadzenie

Niniejszy rozdział zawiera informacje na temat kilku podstawowych koncepcji, które
dotyczą wyłącznie odbiorników przekazujących wielokanałowy dźwięk przestrzenny; po
zapoznaniu się znimi użytkownik będzie mógł łatwiej skonfigurować iobsługiwać swój
odbiornik AVR.

Standardowy system kina domowego

Wskład standardowego systemu kina domowego wchodzą: odbiornik audio/wideo, który
steruje systemem iwzmacnia dźwięk przekazywany przez głośniki; odtwarzacz płyt;
urządzenie źródłowe programów telewizyjnych (tuner kablowy, odbiornik satelitarny,
tuner HDTV (telewizji owysokiej rozdzielczości) lub antena podłączona do telewizora);
telewizor lub inne urządzenie ekranowe oraz większa liczba głośników.

Dźwięk wielokanałowy

Główną zaletą systemu kina domowego jest jego zdolność do tworzenia „dźwięku
przestrzennego”. Dźwięk przestrzenny uzyskiwany jest za pomocą większej liczby
głośników podłączonych do kanałów wzmacniacza po to, by użytkownik całkowicie
zagłębił się wtreść odbieranego programu audiowizualnego, który cechuje ogromny
realizm.

Do odbiornika AVR można podłączyć bezpośrednio do siedmiu głośników głównych
oraz głośnik niskotonowy (subwoofer). Każdy zgłośników głównych jest obsługiwany
przez osobny kanał wzmacniacza wbudowanego wodbiornik AVR. System wyposażony
wwiększą liczbę głośników niż dwa zwany jest systemem wielokanałowym. Głośniki
główne systemu kina domowego obsługują następujące kanały:

Przedni lewy i prawy: Głośniki przednie lewy i prawy używane są w systemach
dwukanałowych. W wielu trybach dźwięku przestrzennego głośniki te odgrywają
drugorzędną rolę, podczas gdy główny nurt akcji, szczególnie dialogi, odtwarzany jest
przez głośnik centralny.

Środek: Podczas oglądania filmów iprogramów telewizyjnych przezgłośnik centralny
przekazywany jest głównie dialog oraz pozostałe informacje ścieżki dźwiękowej
programu wścisłym powiązaniu zobrazem. Podczas słuchania programów muzycznych
głośnik centralny przyczynia się do tworzenia ciągłej panoramy dźwięku zprzodu, która
sprawia uodbiorcy wrażenie wirtualnego „przebywania wmiejscu akcji”.

Lewy iprawy systemu dźwięku przestrzennego: Głośniki lewy iprawy wchodzące
wskład systemu dźwięku przestrzennego przyczyniają się do tworzenia realistycznej
ipełnej głębi panoramy dźwięku przestrzennego. Dzięki nim można również słyszeć
dźwięk przemieszczający się zmiejsca na miejsce, np. odgłos przelatującego samolotu.

Wielu użytkowników chce, aby głośniki systemu dźwięku przestrzennego brzmiały tak
samo głośno jak głośniki przednie. Użytkownik może skalibrować wszystkie głośniki tak,
by brzmiały one jednakowo głośno względem miejsca, wktórym znajduje się odbiorca;
większość twórców wykorzystuje głośniki systemu dźwięku przestrzennego wyłącznie
do odtwarzania odgłosów otoczenia ipodczas realizacji swoich programów kierują do
tych głośników stosunkowo niewielką ilość dźwięku.

Subwoofer: Subwoofer przeznaczony jest wyłącznie do odtwarzania dźwięków
onajniższych częstotliwościach (głębokich basów). Uzupełnia on brzmienie mniejszych
głośników głównych o ograniczonym zakresie częstotliwości, które zwykle obsługują
pozostałe kanały. Wiele programów zapisanych w formatach cyfrowych, m.in. filmy
zarejestrowane wstandardzie Dolby Digital, posiada kanał niskiej częstotliwości (LFE)
przypisany do subwoofera. Wkanale LFE wyraźniejsze są takie efekty dźwiękowe, jak:
stukot kół pociągu na szynach, huk przelatującego samolotu bądź eksplozji, dzięki
czemu odbiór programu za pomocą systemu kina domowego jest bardziej realistyczny
iekscytujący. Są osoby, które używają dwóch głośników niskotonowych do spotęgowania
efektów dźwiękowych oraz równomiernego rozłożenia dźwięku.

Tylne głośniki dźwięku przestrzennego (lewy/prawy) (tylko modele AVR 1710S/
AVR 171S): głośniki tylnego kanału dźwięku przestrzennego są używane w takich

trybach dźwięku przestrzennego, jak Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD,

®

DTS-ES

(Discrete i Matrix), DTS-HD™ High Resolution Audio, DTS-HD Master Audio™ i

tryby Logic 7® 7.1 przeznaczone do systemów 7.1-kanałowych.

Przednie głośniki górne (lewy/prawy) (tylko modele AVR 1710S/AVR 171S):

Odbiornik AVR obsługuje dekodowanie Dolby Pro Logic IIz używające kanałów
przypisanego wzmacniacza odbiornika AVR jako przednich kanałów górnych. Dodanie
przednich kanałów górnych — dodatkowej pary głośników znajdujących się nad
przednim lewym i prawym głośnikiem — tworzy wrażenie dźwięku przestrzennego
o dodatkowej głębi i wymiarze, generując realistyczne dźwięki pochodzące z różnych
wysokości.

UWAGA: System można skonfigurować do używanie tylnych głośników dźwięku
przestrzennego albo przednich głośników górnych — nie można użyć jednych i drugich
naraz.

Głośniki tylnego kanału dźwięku oraz przednie głośniki górne przestrzennego są
opcjonalne. Jeśli w systemie nie ma tylnych głośników dźwięku przestrzennego lub
przednich głośników górnych odbiornik AVR można skonfigurować dla 5.1-kanałowego
systemu dźwięku przestrzennego w głównym obszarze odsłuchu, a ponadto można
zmienić przypisanie wzmacniaczy tylnego kanału dźwięku przestrzennego na zasilanie
głośników znajdujących się w innym pokoju systemu wielostrefowego.

Tryby dźwięku przestrzennego

Istnieją różne teorie dotyczące najlepszego sposobu prezentacji dźwięku
przestrzennego oraz adresowania dźwięków przypisywanych każdemu kanałowi
systemu dźwięku przestrzennego do głośników wchodzących wskład tego systemu.
Opracowano bardzo wiele algorytmów mających na celu odtworzenie sposobu,
wktóry słyszymy dźwięki wrzeczywistym otoczeniu, dzięki czemu użytkownik ma do
wyboru wiele opcji. Kilka firm opracowało różniące się od siebie technologie dźwięku
przestrzennego, które zostały w doskonały sposób wykorzystane w niniejszym
odtwarzaczu AVR, mianowicie:

• Dolby Laboratories: Dolby TrueHD, Dolby Digital Plus, Dolby Digital, Dolby Digital
EX, Dolby Pro Logic
171S).

• DTS: DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS, DTS-ES (Discrete i
Matrix), DTS Neo:6

• HARMAN International: HARMAN NSP, słuchawki HARMAN.

• Tryby dźwięku stereofonicznego: Tryby ogólne rozszerzające konwencjonalny,

dwukanałowy dźwięk stereofoniczny łącznie z 5-kanałowym i 7-kanałowym
dźwiękiem stereofonicznym (tylko modele AVR 1710S/AVR 171S).

W tabeli A10 Załącznika na stronie 41 podano szczegółowe objaśnienie różnych opcji
dźwięku przestrzennego dostępnych wniniejszym odbiorniku AVR. Niektóre tryby dźwięku
przestrzennego, m.in opracowane wfirmach Dolby Digital i DTS, obsługują wyłącznie
specjalnie kodowane programy przeznaczone m.in. dla urządzeń odtwarzających
media HDTV, DVD i płyty Blu-ray oraz cyfrowej telewizji kablowej bądź satelitarnej.
W pozostałych systemach dźwięku przestrzennego sygnały cyfrowe bądź analogowe
wykorzystywane są do tworzenia innego rodzaju panoram dźwiękowych przy użyciu
innej liczby głośników. Wybór trybu dźwięku przestrzennego zależy od liczby głośników
wchodzących wskład danego systemu, sposobu kodowania programu oglądanego lub
słuchanego przez odbiorcę oraz jego gustu.

®

II, Dolby Pro Logic® IIx oraz IIz (tylko modele AVR 170/AVR

®

, DTS 96/24™.

322

AVR

Rozmieszczenie głośników

Rozmieszczenie głośników

Określić rozmieszczenie głośników zgodnie z zaleceniami producenta i układem
pomieszczenia. Wprzypadku systemów 7.1-kanałowych i 5.1-kanałowych (tylko modele
AVR 1710S/AVR 171S) można skorzystać zponiższych ilustracji.

Aby stworzyć możliwie najbardziej realistyczną panoramę dźwięku przestrzennego, należy
rozmieścić głośniki na obwodzie okręgu, którego środkiem jest punkt, wktórym znajduje
się odbiorca. Należy ustawić każdy zgłośników pod takim kątem, aby był skierowany
prosto wstronę odbiorcy. Można to wykonać, kierując się poniższymi rysunkami.

TV

C

PL

SL

Pozycjonowanie głośników dla systemów 5.1-kanałowych

TV

C

PL

STL

PGL* PGP*

Pozycjonowanie głośników dla systemów 7.1-kanałowych (tylko modele AVR 1710S/AVR 171S)

(Środek: z tylnymi głośnikami dźwięku przestrzennego; dół: z przednimi głośnikami górnymi)

PL

* Głośniki PGL i PGP powinny znajdować się

przynajmniej 0,9 m nad głośnikami PL i PP.

TV

C

SUB

PP

SP

SUB

PP

SPSL

STP

SUB

PP

SPSL

UWAGA: W systemie 7.1-kanałowym należy wybrać, czy mają być używane tylne
głośniki dźwięku przestrzennego albo przednie głośniki górne — nie można użyć jednych
i drugich naraz.

Rozmieszczenie głośników lewego, centralnego iprawego

Umieścić głośnik centralny na telewizorze lub innym urządzeniu ekranowym, pod nim
bądź zamontować go na ścianie powyżej lub poniżej tego urządzenia. Rozmieścić
głośniki prawy ilewy na obwodzie okręgu pod kątem około 30stopni względem głośnika
centralnego, kierując je bezpośrednio wstronę odbiorcy.

Rozmieścić głośniki: przedni lewy, przedni prawy icentralny na jednakowej wysokości
– najlepiej na wysokości uszu odbiorcy. Głośnik centralny nie powinien się znajdować
wwiększej odległości niż 0,6 m powyżej lub poniżej głośników lewego/prawego. Jeśli
zodbiornikiem AVR współpracują tylko dwa głośniki, należy je rozmieścić zprzodu po
lewej iprawej stronie.

Rozmieszczenie głośników dźwięku przestrzennego w systemie

5.1-kanałowym

Głośniki lewy iprawy systemu dźwięku przestrzennego należy umieścić mniej więcej
pod kątem 110stopni względem głośnika centralnego, nieco za odbiorcą, kierując je
bezpośrednio ku niemu. Można również rozmieścić je za odbiorcą, przy czym każdy
znich powinien być skierowany wstronę znajdującego się po przeciwnej stronie głośnika
przedniego. Głośniki systemu dźwięku przestrzennego powinny zostać umieszczone na
wysokości 2–6stóp (0,6–1,8m) powyżej uszu odbiorcy.

tylko modele AVR 1710S/AVR 171S: Rozmieszczenie głośników
dźwięku przestrzennego w systemie 7.1-kanałowym

W systemie 7.1-kanałowym boczne głośniki dźwięku przestrzennego należy umieścić pod
kątem 90 stopni względem głośnika środkowego, bezpośrednio z każdego boku pozycji
odsłuchu. Tylny lewy i prawy głośnik dźwięku przestrzennego należy umieścić pod kątem
150 stopni względem głośnika środkowego dokładnie naprzeciwko przeciwległego
głośnika przedniego. Wszystkie głośniki systemu dźwięku przestrzennego powinny
zostać umieszczone na wysokości 0,6–1,8m powyżej uszu odbiorcy.

tylko modele AVR 1710S/AVR 171S: Rozmieszczenie przednich
głośników górnych w systemie 7.1-kanałowym

Odbiornik AVR obsługuje dekodowanie Dolby Pro Logic IIz używające kanałów
przypisanego wzmacniacza odbiornika AVR jako przednich kanałów górnych. Dodanie
przednich kanałów górnych – dodatkowej pary głośników znajdujących się nad przednim
lewym i prawym głośnikiem – tworzy wrażenie dźwięku przestrzennego o dodatkowej
głębi i wymiarze, generując realistyczne dźwięki pochodzące z różnych wysokości.

Zalecamy umieszczenie przednich głośników górnych przynajmniej 0,9 m nad przednim
lewym i prawym głośnikiem oraz bezpośrednio nad lub nieco dalej niż przedni lewy i
prawy głośnik. Im wyżej i dalej od siebie zostaną umieszczone przednie głośniki górne,
tym bardziej należy skierować je w dół w kierunku pozycji odsłuchu.

UWAGA: Odbiornik zapewnia dźwięk optymalnej jakości, jeśli wszystkie podłączone
do niego głośniki posiadają ten sam model lub markę.

Umieszczanie subwoofera

Ponieważ kształt ikubatura pomieszczenia odbiorcy może mieć wielki wpływ na brzmienie
subwoofera, najlepiej wybrać jego lokalizację metodą prób ibłędów, aby dostosować ją
optymalnie do akustyki danego pomieszczenia. Mając to na uwadze, należy zastosować
się do następujących zasad:

• Umieszczenie subwoofera bezpośrednio przy ścianie skutkuje na ogół wzmocnieniem
brzmienia niskich tonów wpomieszczeniu.

• Umieszczenie subwoofera w narożniku skutkuje na ogół maksymalnym
wzmocnieniem brzmienia niskich tonów wpomieszczeniu.

• Wwiększości pomieszczeń brzmienie subwoofera oraz prawego ilewego głośnika
jest najlepiej dopasowane, jeśli wszystkie te głośniki ustawione są w tej samej
płaszczyźnie.

• W niektórych pomieszczeniach najlepszy efekt można uzyskać, ustawiając
subwoofer za miejscem słuchania.

Dobrym sposobem określenia najlepszej pozycji tego głośnika jest czasowe ustawienie
go wmiejscu słuchania i odtworzenie muzyki z dużym natężeniem basów. W trakcie
odtwarzania należy sprawdzić (ustawiając się wzakładanych miejscach umieszczenia
subwoofera), wktórym miejscu pomieszczenia jakość basów jest najlepsza. Następnie
umieścić głośnik wtym właśnie miejscu.

323

POLSKI

AVR

Typy interfejsów stosowanych wsystemach kina

domowego

Typy interfejsów stosowanych wsystemach kina
domowego

Istnieje wiele typów interfejsów audio iwideo łączących odbiornik AVR zgłośnikami,
telewizorem lub innym urządzeniem ekranowym oraz urządzeniami źródłowymi.
Standard CEA
opracowany przez organizację Consumer Electronics Association (Stowarzyszenie
Producentów Elektroniki Użytkowej).

Analogowy interfejs audio Kolor

Przód, strona lewa/prawa Biały/czerwony
Środek Zielony
System dźwięku przestrzennego, strona lewa/prawa Niebieski/szary
Wysokość systemu dźwięku przestrzennego z przodu/z

tyłu, górna strona lewa/prawa
Subwoofer Purpurowy

Cyfrowy interfejs audio Kolor

Koncentryczne (wejście lub wyjście) Pomarańczowy
Wejście optyczne Czarny

Analogowy interfejs wideo Kolor

Kompozytowe złącze wideo Żółty

Połączenia głośników

Za pomocą kabli głośnikowych sygnał po wzmocnieniu wodbiorniku AVR przekazywany
jest zwyjść tego urządzenia na każdy zgłośników. Mają one dwie żyły lub przewody
oznaczone dla odróżnienia na różne sposoby, m.in. za pomocą kolorów lub pasków.

Służy to zachowaniu właściwej biegunowości, a tym samym uniknięciu pogorszenia
zdolności systemu do odtwarzania niskich tonów. Każdy zgłośników podłączony jest do
zacisków wyjściowych odbiornika AVR za pomocą dwóch przewodów, z których jeden
posiada biegunowość dodatnią (+), adrugi ujemną (–). Należy zawsze łączyć zacisk dodatni
głośnika, który jest zazwyczaj oznaczony kolorem czerwonym, z zaciskiem dodatnim
odbiornika oznaczonym wsposób podany wpowyższej tabeli kodu barwnego oznaczania
interfejsów. Zaciski ujemne głośników iodbiornika AVR są oznaczone kolorem czarnym.

Odbiornik AVR posiada zaciski głośnikowe ze śrubami; do zacisków tych można podłączać
kable ożyłach oczyszczonych zizolacji lub zakończonych wtykami bananowymi. Kable
ożyłach oczyszczonych zizolacji należy podłączać wnastępujący sposób:

Wtyki bananowe należy wsunąć wotwór znajdujący się pośrodku kołpaka chroniącego
zacisk wnastępujący sposób:

A. Dokręcić nakrętkę

Zawsze należy podłączać zacisk (+) odbiornika AVR do zacisku (+) głośnika (zwykle
koloru czerwonego), azacisk (–) odbiornika – do zacisku (–) głośnika (zwykle koloru
czarnego).

WAŻNE: Upewnić się, że nieizolowane żyły (+) i(–) nie stykają się ze sobą ani
z zaciskami o przeciwnej polaryzacji. Stykające się żyły mogą powodować
zwarcie, co może doprowadzić do uszkodzenia odbiornika bądź wzmacniacza.

®

obowiązujący w zakresie barwnego oznaczania interfejsów został

Brązowy/brunatny

1. Odkręcić nakrętkę 3. Dokręcić nakrętkę2. Włożyć nieizolowaną żyłę

B. Włożyć wtyk bananowy wotwór wnakrętce

Połączenia subwoofera

Subwoofer jest głośnikiem przeznaczonym wyłącznie do odtwarzania dźwięków oniskiej
częstotliwości (basów), które wymagają większej mocy. Wcelu uzyskania jak najlepszych
rezultatów większość producentów głośników oferuje subwoofery wyposażone wosobne
wzmacniacze. Do połączenia subwoofera zodbiornikiem AVR w sposób bezpośredni
(bez wzmacniacza) należy użyć pojedynczego kabla audio RCA, podłączając go zjednej
strony do złącza subwoofera wodbiorniku AVR, azdrugiej – do odpowiedniego gniazda
wejściowego w subwooferze. (Modele AVR 1710S i AVR 171S mają dwa wyjściowe
połączenia subwoofera.)

Mimo że oznaczone kolorem purpurowym wyjście subwoofera odbiornika AVR wygląda
podobnie do pełnozakresowego analogowego złącza audio, sygnał podawany z tego
złącza jest filtrowany, wskutek czego częstotliwości inne niż niskie są eliminowane.
Należy zatem unikać podłączania do tego wyjścia urządzeń niebędących subwooferem.

Połączenia urządzeń źródłowych

Sygnały audio iwideo generowane są przez urządzenia źródłowe (tj. urządzenia będące
źródłami odtwarzanego sygnału), np. odtwarzacz płyt Blu-ray, DVD lub CD, DVR (cyfrowy
rejestrator wideo) bądź inny rejestrator, magnetofon, konsolę do gier, tuner telewizji
kablowej lub satelitarnej, urządzenie iPod lub iPhone (podłączone do portu USB odbiornika
AVR) albo odtwarzacz MP3. Tuner FM/AM zintegrowany zodbiornikiem AVR uważany
jest również za urządzenie źródłowe, mimo że nie posiada żadnych złącz zewnętrznych
poza złączami odbiornika do podłączenia anten FM iAM. Urządzenie źródłowe przekazuje
części swego sygnału wyjściowego obsługujące dźwięk iobraz przez osobne połączenia;
wyjątek stanowią cyfrowe złącza HDMI. Typy używanych połączeń zależą od możliwości
posiadanego przez użytkownika urządzenia źródłowego oraz telewizora bądź innego
urządzenia ekranowego.

Cyfrowy interfejs audio – HDMI

Istnieją dwa typy interfejsów audio – cyfrowy i analogowy. Cyfrowe sygnały audio
są generowane w odsłuchowych urządzeniach źródłowych obsługujących systemy
cyfrowego dźwięku przestrzennego, np. Dolby Digital i DTS, bądź nieskompresowany
cyfrowy sygnał audio systemu PCM. Niniejszy odbiornik AVR wyposażony jest wcyfrowe
interfejsy audio trzech typów: HDMI, koncentryczny i optyczny. Do obsługi każdego
zurządzeń źródłowych należy używać tylko jednego typu cyfrowych interfejsów audio.
Można jednak bez przeszkód podłączyć zarówno analogowy, jak icyfrowy interfejs audio
do tego samego urządzenia źródłowego.

Niniejszy odbiornik AVR jest wyposażony w złącza wejściowe i wyjściowe HDMI
usytuowane na jego panelu tylnym. Technologia HDMI umożliwia przesyłanie wysokiej
jakości cyfrowego sygnału audio i wideo przez pojedynczy kabel z zachowaniem
najwyższej jakości obrazu idźwięku. Jeśli posiadany przez użytkownika telewizor lub
inne urządzenie ekranowe posiada złącze wejściowe HDMI, należy wykonać pojedyncze
połączenie pomiędzy każdym zurządzeń źródłowych aodbiornikiem AVR. Zazwyczaj nie
jest potrzebne oddzielne połączenie cyfrowego interfejsu audio.

Wyjściowe połączenie HDMI odbiornika AVR ma kanał zwrotny audio (ARC), przez który
cyfrowy sygnał audio z telewizora lub innego urządzenia ekranowego przekazywany
jest z powrotem do odbiornika AVR. Dzięki temu użytkownik może słuchać dźwięku
z urządzeń HDMI niepołączonych bezpośrednio z telewizorem (np. połączonych za
pośrednictwem sieci Internet) bez konieczności wykonywania dodatkowych połączeń
pomiędzy danym urządzeniem aodbiornikiem AVR. Sygnał ARC jest aktywny po wybraniu
telewizora jako urządzenia źródłowego. Dalsze informacje — patrz Konfiguracja systemu
na stronie 34. (Modele AVR 1710S i AVR 171S mają dwa wyjściowe połączenia HDMI.
Tylko złącze wyjściowe HDMI 1 posiada kanał ARC.)

Kształt złącza HDMI ułatwia wykonywanie połączeń (zob. ilustracja poniżej), przy czym
długość kabli HDMI jest ograniczona do około 10 stóp (3 m). Jeśli posiadane przez
użytkownika urządzenie ekranowe posiada wejście DVI i jest zgodne z normą HDCP,
należy użyć przejściówki HDMI/DVI (niewchodzącej w skład zestawu) do wykonania
osobnego połączenia audio.

324

AVR

Typy interfejsów stosowanych wsystemach kina

domowego

Cyfrowy interfejs audio typu koncentrycznego

Koncentryczne złącza cyfrowe audio są zazwyczaj oznaczane kolorem pomarańczowym.
Mimo że wyglądają one podobnie do standardowych złącz analogowych typu RCA, nie
należy łączyć ze sobą cyfrowych wyjść audio zwejściami analogowymi iodwrotnie.

Cyfrowy interfejs audio typu optycznego

Złącza cyfrowego interfejsu audio typu optycznego są zabezpieczone przed dostępem
pyłu za pomocą przysłony. Przysłona ta otwiera się wmomencie podłączenia kabla.
Złącza interfejsu optycznego są oznaczane czarnym kolorem przysłony.

Analogowe interfejsy audio

Do wykonania dwukanałowego interfejsu analogowego potrzebny jest kabel stereofoniczny
posiadający jedno złącze kanału lewego (oznaczone kolorem białym) ijedno prawego
(oznaczone kolorem czerwonym). Oba te złącza są połączone ze sobą wwiązkę.

Interfejsy wideo

Wiele urządzeń źródłowych wysyła zarówno sygnały audio, jak iwideo (np. odtwarzacz
płyt Blu-ray, DVD, tuner telewizji kablowej, tuner HDTV, tuner satelitarny, VCR, rejestrator
DVR). Poza wykonaniem wwyżej opisany sposób połączeń za pomocą interfejsu audio
należy wykonać połączenia tych urządzeń źródłowych przy użyciu interfejsu wideo. Do
połączenia każdego ztych urządzeń należy wykorzystać jeden typ interfejsu.

Cyfrowy interfejs wideo

Podłączenie danego urządzenia źródłowego do złączy wejściowych HDMI odbiornika
AVR oznacza jednocześnie podłączenie sygnału wideo podawanego ztego urządzenia,
ponieważ kabel HDMI przekazuje zarówno cyfrowe sygnały audio, jak iwideo.

Analogowy interfejs wideo – kompozytowe złącze wideo

Najbardziej rozpowszechnionym typem analogowego interfejsu wideo jest
kompozytowezłącze wideo. Za pomocą pojedynczego kabla przesyłane są składowe
chrominancji (koloru) i luminancji (natężenia oświetlenia) sygnału wideo. Gniazdo to
jest zazwyczaj oznaczone kolorem żółtym iwygląda podobnie do analogowego gniazda
audio. Nie należy łączyć kompozytowego złącza wideo zanalogowym złączem audio lub
koncentrycznym cyfrowym złączem audio iodwrotnie.

Interfejs urządzeń radiowych

Odbiornik AVR posiada oddzielne złącza do anten FM iAM wchodzących w zakres
dostawy. Antena FM podłączana jest za pomocą złącza F oimpedancji 75omów.

Jeśli urządzenia źródłowe posiadają zarówno cyfrowe, jak ianalogowe wyjścia audio,
można wykonać połączenia za pomocą interfejsów obu tych typów. Jeśli zostanie
skonfigurowany system wielostrefowy (tylko modele AVR 1710S/AVR 171S), należy
pamiętać, że strefa 2 jest tylko strefą audio (odbiornik AVR nie ma wyjścia wideo w strefie

2). W związku z tym dla każdego źródłowego urządzenia audio (takiego jak zmieniarka
CD) należy wykonać połączenia analogowe, które mają być przez cały czas dostępne
podczas słuchania w strefie 2.

Antena AM podłączana jest do złącza wyposażonego wzaciski sprężyste. Po zamontowaniu
anteny wniżej opisany sposób należy nacisnąć dźwignie wcelu otwarcia złącz, wsunąć
nieizolowane przewody wotwory, po czym zwolnić dźwignie, aby zacisnąć przewody.
Przewody antenowe nie są podłączane z uwzględnieniem biegunowości, dlatego też
można podłączyć dowolny przewód do dowolnego złącza.

POLSKI

325

AVR

Typy interfejsów stosowanych wsystemach kina domowego

i wykonywanie połączeń

Złącze sieciowe

Złącze sieciowe odbiornika AVR umożliwia korzystanie z radia internetowego lub treści z
innych urządzeń zgodnych ze standardem DLNA lub AirPlay podłączonych do tej samej
sieci. Za pomocą kabla Ethernet kat. 5 lub kat. 5E połącz złącze RJ-45 odbiornika AVR
z siecią domową.

Port USB

Za pomocą odbiornika AVR można odtwarzać pliki audio zapisane wurządzeniu Apple
iOS® podłączonym do portu USB, przy czym urządzeniem tym można sterować za pomocą
pilota zdalnego sterowania znajdującego się wwyposażeniu odbiornika AVR. Za pomocą
odbiornika AVR można również odtwarzać pliki audio wformatach MP3 iWMA zapisane
wurządzeniu USB podłączonym do portu USB. Wtyk złącza lub urządzenie podłączane
do portu USB musi być skierowane wtaki sposób, aby można je było wsunąć do oporu.
Złącze lub urządzenie można podłączać/odłączać w każdej chwili bez konieczności
wykonywania instalacji lub dezinstalacji.

Port USB wodbiorniku AVR wykorzystuje się również do przeprowadzania aktualizacji
oprogramowania sprzętowego. Za pomocą tego portu można pobierać na odbiornik
AVR wszystkie bieżące uaktualnienia jego oprogramowania sprzętowego. Wszelkie
wskazówki dotyczące tej procedury podawane są wodpowiednim czasie.

Wykonywanie połączeń

OSTROŻNIE: Przed wykonaniem jakichkolwiek połączeń odbiornika audio/
wideo należy upewnić się, że kabel zasilania odbiornika AVR jest odłączony
od gniazdka zasilania. Wykonywanie połączeń przy podłączonym zasilaniu
iwłączonym odbiorniku może spowodować uszkodzenie głośników.

Podłączanie głośników

Po rozmieszczeniu głośników wewnątrz pomieszczenia wsposób opisany wrozdziale
Rozmieszczenie głośników na stronie 11 należy podłączyć każdy zgłośników do gniazda
zaciskowego odbiornika AVR (oznaczonego odpowiednim kolorem) wsposób opisany
wrozdziale Połączenia głośników na stronie 12. Podłączyć głośniki wsposób pokazany
na rysunku.

tylko modele AVR 1710S/AVR 171S:

Podłącz tutaj tylne głośniki L/R dźwięku

przestrzennego -LUB- przednie górne głośniki L/R

WAŻNE: Podłączanie komputera PC lub innego hosta/sterownika USB do portu
USB odbiornika AVR grozi uszkodzeniem zarówno odbiornika AVR, jak idrugiego
urządzenia.

PGL

(tylko modele AVR
1710S/AVR 171S)

UWAGA: W przypadku zainstalowania przednich głośników górnych podłącz je w sposób
pokazany dla głośników STL i STP.

PL

SL

C

STL

(tylko modele AVR 1710S/
AVR 171S)

PGP

(tylko modele AVR
1710S/AVR 171S)

PP

SP

STP

(tylko modele AVR
1710S/AVR 171S)

326

AVR

Wykonywanie połączeń

Podłączanie subwoofera

Do podłączenia subwoofera do wyjścia Subwoofer odbiornika AVR należy użyć
pojedynczego kabla audio RCA zgodnie z opisem w rozdziale Połączenia subwoofera
na stronie 12. UWAGA: Modele AVR 1710S i AVR 171S umożliwiają podłączenie dwóch
głośników niskotonowych. Patrz rozdział Ręczna konfiguracja głośników: Liczba
głośników na stronie 31, aby uzyskać informacje o uaktywnianiu dwóch wyjść głośników
niskotonowych. Informacje na temat podłączania subwoofera znajdują się w jego
instrukcji obsługi.

AVR 1710S/

AVR 171S

Użyj

dowolnego

złącza

AVR 1610S/

AVR 161S

Zasilany

subwoofer

Pojedynczy
kabel audio
RCA
(nie należy
do zestawu)

Podłączanie telewizora lub ekranu

Jeśli telewizor i urządzenia źródłowe mają złącza HDMI: Użyj kabla HDMI (nie należy

do zestawu), aby podłączyć go do złącza HDMI Monitor Out odbiornika AVR. Odbiorniki
AVR 1710S i AVR 171S umożliwiają podłączenie dwóch telewizorów za pomocą złączy
HDMI (tylko złącze wyjściowe HDMI 1 posiada kanał ARC i umożliwia wyświetlanie menu
ekranowych odbiornika AVR). Zapewni to najlepszą możliwą jakość obrazu.

AVR 1710S/AVR 171S AVR 1610S/AVR 161S

Należy używać

wyjścia HDMI 1

w celu obsługi

głównego

wyświetlacza

Jeśli telewizor nie ma złącza HDMI lub niektóre urządzenia źródłowe mają tylko
kompozytowe złącza wideo: Użyj kabla kompozytowego wideo (nie należy do zestawu),

aby połączyć złącze Composite Monitor Out odbiornika AVR ze złączem kompozytowym
wideo telewizora.

Złącze kompozytowe

wyjściowe monitora

odbiornika AVR

Kabel HDMI
(nie należy do
zestawu)

TV

TV

Kompozytowy kabel wideo

(nie należy do zestawu)

UWAGA: W przypadku użycia tylko połączenia kompozytowego wideo z telewizorem nie
będzie można wyświetlać menu ekranowych odbiornika AVR.

POLSKI

327

AVR

Wykonywanie połączeń

Podłączanie urządzeń źródłowych audio iwideo

Urządzenia źródłowe są składnikami, z których pochodzi sygnał odtwarzania, np.
odtwarzacze płyt Blu-ray Disc™ lub DVD, tuner telewizji kablowej, satelitarnej lub
HDTV itd. Odbiornik AVR ma kilka różnych typów złącz wejściowych dla urządzeń
źródłowych audio i wideo: złącze HDMI, kompozytowe złącze wideo, optyczne cyfrowe
złącze audio, kompozytowe cyfrowe złącze audio oraz analogowe złącze audio. Złącza
nie są oznakowane dla konkretnych typów urządzeń źródłowych — są one oznaczone
numerami, co pozwala podłączać urządzenia zgodnie z indywidualną konfiguracją
systemu.

Poszczególne przyciski źródeł odbiornika AVR są domyślnie przypisane do różnych złączy
wejściowych (wymienionych wkolumnie „Domyślne złącza” wtabeli poniżej). Wcelu
ułatwienia konfiguracji każde urządzenie źródłowe należy podłączać do złącza, do
którego przypisany jest odpowiedni przycisk wyboru źródła (np. odtwarzacz płyt Blu-ray
Disc do złącza HDMI 2).

Przyciski urządzenia źródłowego i przypisane złącza

Przycisk urządzenia

źródłowego

MHL HDMI 1

Płyta HDMI 2

Kabel/Satelita HDMI 3

STB HDMI 4

Domyślne złącza Przypisane złącza Podłączone urządzenie

Urządzenia można też jednak podłączyć do dowolnych złącz i zmienić przypisanie
interfejsów wejściowych do przycisków źródeł wymienionych w tabeli, zależnie od
konfiguracji połączeń urządzeń źródłowych.

Po podłączeniu żądanych urządzeń źródłowych należy wypełnić kolumny „Podłączone
urządzenie” wtabeli poniżej — ułatwi to późniejsze przypisanie złączy do przycisków
źródeł po zakończeniu podłączania. (W dalszej części procesu konfiguracji można
będzie wprowadzić wszelkie zmiany przypisań przycisków źródeł i wypełnić kolumnę
„Przypisane złącza”.)

Uwaga: Nie można przypisać złącz do przycisków źródeł Network (Sieć), Radio, TV i
USB.

Gra HDMI 5

Audio Brak/analogowy sygnał 2

Aux (Dodatki) Kompozytowy sygnał 1/analogowy sygnał 1

Złącze wyjściowe monitora Podłączone urządzenie

Złącze wyjściowe HDMI 1

Złącze wyjściowe HDMI 2

(tylko modele AVR 1710S/AVR

Kompozytowe złącze wyjściowe

171S)

wideo monitora

328
