Harman Kardon VR 1710S, AVR 171S, AVR 171S/230C, AVR 1610S, AVR 161S User guide [sv]

...
AVR 1710S, AVR 171S, AVR 171S/230C AVR 1610S, AVR 161S, AVR 161S/230C
Ljud-/videomottagare
®
Bruksanvisning
LJUD-/VIDEOMOTTAGARE
Innehåll
INLEDNING 3 MEDFÖLJANDE TILLBEHÖR 3 VIKTIG SÄKERHETSINFORMATION 3 PLACERA LJUD-/VIDEOMOTTAGAREN 3 REGLAGE PÅ DEN FRÄMRE PANELEN 4 ANSLUTNINGAR PÅ BAKSIDAN 6 SYSTEMETS FJÄRRKONTROLLSFUNKTIONER 8 INTRODUKTION TILL HEMMABIO 10
PLACERA HÖGTALARNA 11
PLACERA VÄNSTER HÖGTALARE, CENTERHÖGTALAREN OCH HÖGER HÖGTALARE 11
PLACERING AV SURROUNDHÖGTALARE I ETT
TYPER AV ANSLUTNINGAR FÖR HEMMABIOSYSTEM 12
UPPRÄTTA ANSLUTNINGAR 14
KONFIGURERA FJÄRRKONTROLLEN 21
PROGRAMMERA FJÄRRKONTROLLEN FÖR ATT STYRA KÄLLENHETER OCH TV 21
INSTALLERA LJUD-/VIDEOMOTTAGAREN 22
ANVÄNDA LJUD-/VIDEOMOTTAGAREN 25
AVANCERADE FUNKTIONER 29
SYSTEMINSTÄLLNINGAR 34
2
LJUD-/VIDEOMOTTAGARE
Inledning, Medföljande tillbehör, Viktig
säkerhetsinformation och placera ljud-/videomottagaren
SVENSKA
Inledning
Tack för att du har valt den här Harman Kardon-produkten!
Under mer än femtio år har Harman Kardons uppdrag varit att dela med sig av sin passion för musik och underhållning och att uppnå högsta kvalitet genom ledande teknik. Sidney Harman och Bernard Kardon uppfann mottagaren, en enda komponent som togs fram för att förenkla underhållning i hemmet utan att kompromissa med prestanda. Med åren har Harman Kardons produkter blivit enklare att använda samtidigt som de erbjuder fler funktioner och låter bättre än någonsin.
AVR 1710S/AVR 171S 7.2-kanals och AVR 1610S/AVR 161S 5.1-kanals mottagare för digitalt ljud och digital video (AVR) upprätthåller denna tradition med några av de mest avancerade funktionerna för ljud- och videobearbetning hittills och en mängd möjligheter för lyssnande och visning.
För att få maximal glädje av din nya ljud-/videomottagare ber vi dig läsa denna bruksanvisning och hänvisa till den igen i takt med att du bekantar dig med dess finesser och användningssätt.
Om du har frågor om denna produkt, dess installation eller funktion, kan du kontakta din Harman Kardon-återförsäljare eller -installatör, eller besöka vår webbplats på www.harmankardon.com.
Medföljande tillbehör
Följande tillbehör medföljer ljud-/videomottagaren. Om något av dessa saknas kontaktar du din Harman Kardon-återförsäljare, eller Harman Kardons kundservice på www. harmankardon.com.
• Systemets fjärrkontroll
• EzSet/EQ™-mikrofon
• AM-ramantenn
• FM-trådantenn
• Två AAA-batterier
• Strömsladd för växelström (endast AVR 171S/AVR 161S)
VIKTIG SÄKERHETSINFORMATION
Kontrollera nätspänningen före användning
AVR 1710S och AVR 1610S är utvecklade för användning med 120 volt växelström (AC). AVR 171S och AVR 161S är utvecklade för användning med 220 – 240 volt växelström. Anslutning till en annan spänning än den som mottagaren är avsedd för kan leda till en säkerhets- och brandrisk och kan skada enheten. Om du har frågor om spänningskraven för din specifika modell, eller om nätspänningen i ditt område, bör du kontakta återförsäljaren som sålde enheten innan du ansluter enheten till ett vägguttag.
Använd inte förlängningssladdar
För att undvika säkerhetsrisker ska du endast använda den nätsladd som medföljer enheten. Vi rekommenderar inte att förlängningssladdar används med denna produkt. Precis som med alla elektriska apparater ska nätsladdar inte läggas under mattor, eller tunga föremål placeras på dem. Skadade nätsladdar ska genast bytas ut av ett auktoriserat servicecenter, mot en sladd som motsvarar tillverkarens specifikationer.
Hantera nätsladden försiktigt
När nätsladden dras ut ur ett vägguttag ska du alltid dra i stickkontakten, aldrig i sladden. Om du inte tänker använda ljud-/videomottagaren under en längre tid bör du dra ut stickkontakten ur vägguttaget.
Öppna inte höljet
Det finns inga delar i denna produkt som användare kan utföra service på. Öppnas höljet kan det medföra en risk för elstötar, och varje ändring av produkten medför att garantin går förlorad. Om vatten eller något metallföremål såsom gem, metalltråd eller häftklammer råkar falla in i enheten, ska du koppla bort den från växelströmskällan omedelbart och rådfråga ett auktoriserat servicecenter.
CATV eller antennjordning (AVR 1710S/AVR 1610S)
Om en utomhusantenn eller ett kabelsystem är anslutet till denna produkt, säkerställ att den är jordad för att tillhandahålla ett visst skydd mot överspänning och statiska urladdningar. § 810 i USA:s National Electrical Code, ANSI/NFPA nr 70-1984, ger information om korrekt jordning av masten och stödstrukturen, jordning av tilledningstråden till en antennurladdningsenhet, jordledarens storlek, placering av antennens urladdningsenhet, anslutning till jordelektroderna och kraven på jordelektroden.
MEDDELANDE TILL INSTALLATÖR AV CATV-SYSTEM: Denna påminnelse tillhandahålls för att erinra installatören av CATV-systemet (kabel-tv) om artikel 820-40 i NEC, som tillhandahåller riktlinjer för korrekt jordning och särskilt specificerar att kabeljordningen ska anslutas till byggnadens jordningssystem, så nära kabelingången som möjligt.
Placera ljud-/videomottagaren
• Placera ljud-/videomottagaren på en stabil och jämn yta. Försäkra dig om att underlaget och eventuella monteringsdetaljer klarar av ljud-/videomottagarens vikt.
• Se till att det finns tillräckligt mycket utrymme ovanför och under din ljud-/ videomottagare för ventilation. Rekommenderade fria avstånd är 30 cm ovanför enheten, 30 cm bakom enheten och 30 cm på varje sida om enheten.
• Om du installerar ljud-/videomottagaren i ett skåp, eller annat slutet område måste du tillsätta kylluft till skåpet. Under vissa omständigheter kan en fläkt behövas.
• Blockera inte ventilationshålen ovanpå ljud-/videomottagaren och placera inte saker direkt över dem.
• Placera inte ljud-/videomottagaren direkt på en tygklädd yta.
• Placera inte ljud-/videomottagaren på våta eller fuktiga platser, på extremt varma eller kalla platser, på platser nära element eller varmluftsutsläpp eller i direkt solljus.
3
LJUD-/VIDEOMOTTAGARE
Reglage på den främre panelen
Tuning Mode-knapp
(knappen för kanalinställning)
(AVR 1710S/AVR 1610S)/
RDS-knapp (AVR 171S/AVR
Strömindikator
161S)
Strömknapp
Channel Volume Adjust-knapp (justera kanalvolym)
IR-sensor
Set-knappen
(inställning)
Display på den
främre panelen
Reglage på den främre panelen
Volymknapp
Hörlursuttag/EzSet/
EQ Mic-kontakt
USB-
port
Audio Input-
knapp (ljud in)
Vänster-/
högerknappar
Upp-/nedknappar/
kanalvalsknappar
Surround Mode
Category-knapp
(surround-lägeskategori)
Surround Modes-
knapp (surround-lägen)
Source Select-
knappar (källval)
4
LJUD-/VIDEOMOTTAGARE
Reglage på den främre panelen
SVENSKA
Reglage på den främre panelen, fortsättning
Strömindikator/strömknapp: Ljud-/videomottagaren har fyra olika strömlägen:
• Off (Av) (strömindikatorn lyser orange): Off-läget (av) minimerar energiförbrukningen
när du inte använder ljud-/videomottagaren. När ljud-/videomottagaren är avstängd kommer den inte att automatiskt slås på eller spela upp ljud som reaktion på en AirPlay-ström (endast AVR 1710S/AVR 171S) från en enhet som är ansluten till nätverket. När ljud-/videomottagaren är i avstängd trycker du på strömknappen för att slå på den igen. Om du vill stänga av ljud-/videomottagaren när den är påslagen, trycker på på strömknappen i mer än tre sekunder. Det står “Your device is switched off” (Din enhet stängs av) i två sekunder på framsidan, och sedan stängs den av.
OBS! Du kan använda menyn System Setup (systemkonfiguration) för att ställa in ljud-/videomottagaren på att automatiskt stänga av sig efter att den har varit i viloläge en bestämd tid. Se Systeminställningar på sidan 34.
• Sleep (Viloläge) (Strömindikatorn lyser orange och det står “Device sleep” (enheten
vilar) på framsidan): Viloläget stänger av vissa kretsar i ljud-/videomottagaren, men tillåter den att automatiskt slå på sig själv och spela upp ljud som svar på en AirPlay­eller DLNA DMR-ström från en nätverksansluten enhet (AVR 1710S/AVR 171S). När ljud-/videomottagaren är i viloläget trycker du på strömknappen för att slå på den igen. Om du vill sätta ljud-/videomottagaren i viloläget när den är påslagen, trycker på på strömknappen i mer än tre sekunder. Displayen på framsidan visar “Device sleep” (enheten vilar) när ljud-/videomottagaren är i viloläge.
OBS! Ljud-/videomottagaren försätts automatiskt i viloläge efter 30 minuter utan ljudsignal eller användar-interaktivitet, såvida inte USB, iPod, Home Network (hemnätverk), vTuner, AirPlay eller DLNA DMR är aktivt. I dessa fall försätts ljud-/ videomottagaren automatiskt i viloläge efter det antal timmar som ställts in i systeminställningen Auto Power Off (automatisk avstängning). Se Systeminställningar på sidan 34.
• On (På) (strömindikatorn lyser med ett fast vitt sken): När ljud-/videomottagaren är
påslagen är den fullt funktionsduglig.
Hörlursuttag/EzSet/EQ Mic-kontakt: Anslut en 1/4-tums stereohörlurskontakt till detta uttag för privat lyssnande. Detta uttag används även för att ansluta den medföljande mikrofonen för EzSet/EQ-proceduren som beskrivs i Konfigurera ljud-/videomottagaren för högtalarna på sidan 22.
Tuning Mode-knapp (knappen för kanalinställning) (AVR 1710S/AVR 1610S): Tryck på den här knappen för att växla mellan manuell (ett frekvenssteg åt gången) och automatisk (söker frekvenser med acceptabel signalstyrka) FM-kanalinställning. Den växlar även mellan stereo- och monolägen när en FM-station är inställd.
RDS-knappen (AVR 171S/AVR 161S): När du lyssnar på en FM-radiostation som sänder RDS-information, aktiverar denna knapp de olika RDS-funktionerna.
USB-port: USB-porten kan användas för att spela upp ljudfiler från en Apple iOS som är ansluten till porten och kan även användas för att spela upp MP3- och WMA-filer från en USB-enhet som sätts i porten. Stick in kontakten eller enheten i USB-porten, riktad så att den passar hela vägen in i porten. Du kan koppla in eller koppla ur kontakten eller enheten när som helst – det krävs inga installations- eller utmatningsprocedurer.
Du kan även använda USB-porten för att genomföra uppgradering av den inbyggda programvaran. Om en uppgradering för ljud-/videomottagarens operativsystem blir tillgängligt i framtiden, kan du ladda ned den till ljud-/videomottagaren med denna port. Vid en sådan tidpunkt kommer fullständiga instruktioner att finnas tillgängliga.
VIKTIGT! Anslut inte en persondator eller annan USB-värd/-styrenhet till denna port, eftersom det kan skada både ljud-/videomottagaren och den andra enheten.
Knappen justera kanalvolym: Tryck på denna knapp om du vill aktivera justeringen
av de enskilda kanalernas nivåer. Sedan du tryckt på denna knapp använder du upp-/ nedknapparna för att välja kanalen som ska justeras och använder vänster/höger­knapparna för att justera kanalens nivå.
Knappen Audio Input (ljudingång): Tryck på denna knapp för att ändra ljudingången för den aktuella källan. Använd vänster-/högerknapparna för att växla mellan den tillgängliga ingångarna och tryck på Set (inställnings) -knappen för att knyta den anslutning som för närvarande visas till källan.
IR-sensor: Den här sensorn tar emot infraröda (IR) signaler från fjärrkontrollen. Se till att sensorn inte är blockerad.
®
-enhet
Set-knappen (inställning): Tryck på den här knappen för att välja det objekt som för tillfället är markerat på menyn.
Vänster-/högerknappar: Använd dessa knappar för a tt navigera i ljud-/videomottagarens menyer.
Display på den främre panelen: Olika meddelanden visas på denna tvåradiga display som bekräftelse på kommandon och ändringar rörande den inkommande signalen. Vid normal drift visas den aktuella källans namn på den övre raden, medan surround­läget visas på den nedre raden. När menysystemet på skärmen (OSD) används visas de aktuella menyinställningarna.
Upp-/nedknappar/kanalvalsknappar: Använd dessa knappar för att navigera i ljud-/ videomottagarens menyer. När radion är den aktiva källan använder du dessa knappar för att ställa in kanaler enligt inställningen för Tuning Mode-knappen (knappen för kanalinställning) (se ovan).
Knappen kategori för surround-läge: Tryck på denna knapp för att välja en kategori för surround-ljud. Med varje tryckning ändras kategorin för surround-läge: Auto Select (autoval), Virtual (virtuell), Stereo, HARMAN NSP, Movie (film), Music (musik) och Video Game (videospel). För att ändra det specifika surround-ljudläget inom kategorin, använder du Surround-lägesvalknapparna. Se Ljudbearbetning och surround-ljud på sidan 29 om du vill få mer information om surroundlägen.
Surround-lägesvalknappar: Sedan du valt önskad kategori för surround-läge, trycker du på de här knapparna för att välja ett specifikt läge inom kategorin som att ändra från Dolby tillgänglighet beror på källinsignalen, d.v.s. digital eller analog, och antalet kanaler som kodats i signalen.
Källvalsknappar: Tryck på dessa knappar för att välja den aktiva källan. Volymknapp: Vrid denna knapp för att höja eller sänka ljudvolymen.
®
Pro Logic® II Movie-läge till DTS® NEO:6 Cinema-läge. Surround-lägenas
5
LJUD-/VIDEOMOTTAGARE
Anslutningar på baksidan
AVR 1710S/AVR 171S
Digital Audio (digitalt
ljud)-anslutningar
Anslutningar på baksidan
Ventilationsfläktar
Radioantennanslutningar
Analog Audio
(analogt ljud)-
anslutningar
AVR 1610S/AVR 161S
Digital Audio (digitalt ljud)-
anslutningar
Nätverksanslutning
Pre-Out-kontakt
för subwoofer
Nätverksanslutning
HDMI-utgångar
HDMI-utgångar
HDMI-ingångar
Högtalaranslutningar
HDMI-ingångar
Analog Video
(analog video)-
anslutningar
HDMI-ingångar
IR- och Trigger­anslutningar
HDMI-ingångar
Strömsladd
(AVR 1710S)
Kontakt för växelström (AVR 171S)
Radioantennanslutningar
Analog Audio (analogt
ljud)-anslutningar
6
Pre-Out-kontakt
för subwoofer
IR- och Trigger-
anslutningar
Högtalaranslutningar
Analog Video
(analog video)-
anslutningar
Kontakt
för växelström
(AVR 161S)
Strömsladd
(AVR 1610S)
LJUD-/VIDEOMOTTAGARE
Anslutningar på baksidan, fortsättning
Digitala ljudanslutningar:Om de källenheter som saknar HDMI-utgångar har digitala
utgångar ansluter du dem till ljud-/videomottagarens digitala ljudanslutningar. OBS! Skapa endast en typ av digital anslutning (HDMI, optisk eller koaxial) från varje enhet. Se Ansluta ljud- och videokällenheter på sidan 16 om du vill få mer information.
Radioantennanslutningar: Anslut de medföljande AM- och FM-antennerna till sina respektive uttag för radiomottagning.
Analog Audio (analogt ljud)-anslutningar:Följande anslutningar för analogt ljud finns:
• Analog Audio (analogt ljud)-ingångar: Använd ljud-videomottagarens
analoga ljudanslutningar för källenheter som saknar HDMI-utgång eller digitala ljudanslutningar. Se Ansluta ljud- och videokällenheter på sidan 16 om du vill få mer information.
• Zone 2 Out-uttag (AVR 1710S/AVR 171S): Anslut dessa uttag till en extern
förstärkare för att strömförsörja högtalarna i fjärrzonen i ett multizonsystem.
Nätverksanslutning: Om hemnätverket är trådbundet ska du använda en Cat. 5- eller Cat. 5E-kabel (medföljer ej) för att ansluta ljud-/videomottagarens nätverksuttag till hemnätverket så att du kan lyssna på internetradio och innehåll från DLNA enheter som är anslutna till nätverket. Se Ansluta till ditt hemnätverk på sidan 18, om du vill få mer information.
Pre-Out-kontakt för subwoofer: Anslut detta uttag till en strömförsörjd subwoofer med en linjeingång. Se Ansluta subwoofern på sidan 15 om du vill få mer information. OBS! AVR 1710S och AVR 171S har två subwooferanslutningar.
HDMI-utgångar: Om din TV har en HDMI-kontakt och du har HDMI- källenheter använder du en HDMI-kabel (medföljer ej) för att ansluta den till ljud-/videomottagarens HDMI­utgång. OBS! AVR 1710S och AVR 171S har två HDMI-utgångar.
Anmärkningar om att använda HDMI-utgången:
• Vid anslutning av en DVI-utrustad bildskärm till HDMI-utgången använder du en HDMI-till-DVI-adapter och upprättar en separat ljudanslutning.
• Se till att den HDMI-utrustade bildskärmen är HDCP-kompatibel. Om den inte är det, ska du inte ansluta den via HDMI, utan använda en analog videoanslutning och upprätta en separat ljudanslutning.
• Enbart AVR 1710S/AVR 171S: Om du har anslutit en 3D-kapabel TV till HDMI Out 1 och en 2D-kapabel TV till HDMI Out 2 tillåter ljud-/videomottagaren inte 3D-uppspelning när båda TV-apparaterna är på. För att se 3D-innehåll måste du stänga av ljud-/videomottagaren och båda TV-apparaterna, och sedan först slå på 3D TV:n, sedan ljud-/videomottagaren och till sist 3D-källenheten. Sätt INTE på 2D TV:n igen.
®
-kompatibla
Anslutningar på baksidan
®
HDMI
-ingångar: En HDMI-anslutning överför digitala ljud- och videosignaler mellan
enheter. Om dina källenheter har HDMI-utgångar bör du använda de utgångarna för bästa möjliga video- och ljudkvalitet. Eftersom HDMI-kabeln överför både digitala video­och ljudsignaler behöver du inte göra några ytterligare ljudanslutningar till enheter du ansluter via HDMI-anslutningen. Se Ansluta ljud- och videokällenheter på sidan 16 om du vill få mer information.
IR- och Trigger-kontakt: Följande IR- och Trigger-anslutningar finns:
• IR In-kontakter: När IR-sensorn på den främre panelen är blockerad (t.ex. när ljud-/
videomottagaren är installerad i ett skåp) kan du ansluta en extern IR-mottagare som finns om tillval till IR In-uttaget.
• 12 V Trigger-anslutning: Anslutningen tillhandahåller 12 V DC när ljud-/
videomottagaren är påslagen. Den kan användas för att slå på eller stänga av andra enheter som exempelvis en strömförsörjd subwoofer.
• Zone 2 IR Input-uttag (AVR 1710S/AVR 171S): Anslut en IR-fjärrmottagare som
befinner sig i Zone 2 i ett flerzonsystem till det här uttaget för att kontrollera ljud-/ videomottagaren från fjärrzonen.
Fläktar (AVR 1710S/AVR 171S): Ventilationen används av ljud-/videomottagarens fläkt för att kyla systemet. Se till att det finns fritt utrymme på minst 75 mm från närmaste yta för att undvika att enheten överhettas. Det är normalt att fläkten är avstängd vid de flesta normala volymnivåerna. En automatisk temperatursensor slår på fläkten när det behövs.
VIKTIGT: Blockera aldrig ventilationsfläktarna. Det kan göra att ljud-/ videomottagren överhettas till farliga nivåer.
Växelströmingång (endast AVR 171S/AVR 161S): När du har utfört alla andra
anslutningar ansluter du den medföljande nätsladden till detta uttag samt till ett vägguttag som inte spänningsmatas via ett tidur eller annan kontrollapparat.
Strömsladd för växelström (endast AVR 1710S/AVR 1610S): När du har utfört alla andra anslutningar ansluter du den medföljande nätsladden till detta uttag samt till ett vägguttag som inte spänningsmatas via ett tidur eller annan kontrollapparat.
SVENSKA
HDMI/MHL-ingång: Om du har Roku Streaming Stick eller en annan MHL-kompatibel enhet, får den bara anslutas till detta HDMI/HML In-uttag. Om du inte har en MHL-enhet kan du använda detta uttag till en HDMI-kompatibel enhet.
Högtalaranslutningar: Använd högtalarkabel med två ledare för att ansluta varje uppsättning uttag till rätt högtalare. Se Ansluta högtalarna på sidan 14 om du vill ha mer information.
OBS! Assigned Amp-högtalaranslutningarna (AVR 1710S/AVR 171S) används för de bakre eller främre höga surroundkanalerna i ett 7.1-kanals hemmabiosystem eller så kan du ansluta dem till ett annat rum för multizondrift eller till främre höga kanaler för Dolby® Pro Logic IIz. Se Placera högtalarna på sidan 11 om du vill ha mer information.
Anslutningar för Analog Video (analog video): Följande anslutningar för analog video medföljer:
• Kompositvideo ingångar: Använd kompositvideoanslutningar för videokällenheter
som saknar HDMI-anslutningar. Du måste också ordna en ljudanslutning från källenheten till ljud-/videomottagaren. Se Ansluta ljud- och videokällenheter på sidan 16 om du vill få mer information.
• Utgång för kompositvideoskärm: Om TV:n eller videoskärmen inte har en HDMI-
anslutning, eller om TV:n har en HDMI-anslutning men du ansluter källenheter med endast kompositvideoanslutningar, använder du en kompositvideokabel (medföljer ej) för att ansluta ljud-/videomottagarens kompositutgång till TV:ns kompositvideoingång.
7
LJUD-/VIDEOMOTTAGARE
Systemets fjärrkontrollsfunktioner
Systemets fjärrkontrollsfunktioner
IR-sändare
Ström av-knapp
Ström på-knapp
AVR (ljud-/videomottagare)-knapp
Surround Modes-knapp
(surround-lägen)
OK-knapp
Back/Exit-knapp
(tillbaka/stäng)
Zone 2-knapp (AVR 1710S/AVR 171S)
Mute-knapp (tyst)
Knappar för källval
OSD/Menu-knapp
Upp/ner/vänster/ höger-knappar
Hem-knappen
Sifferknappar
Clear-knapp (rensa)
Delay-knapp (fördröjning)
Höj/sänk volym
Knappen Info/Option (info/alternativ)
Preset Scan-knapp
(sök efter förinställningar)
Direct-knapp (direkt)
Transportreglage
8
Test Tone-knapp (testton)
Sleep-knappen (viloläge)
Channel/Tuner-knappar (kanal/kanalinställning)
Display Dimmer-knapp (displaydimmer)
RDS-knapp Memory-knapp (minne)
Previous Channel-knapp (senaste kanal)
LJUD-/VIDEOMOTTAGARE
Systemets fjärrkontrollsfunktioner
SVENSKA
Systemets fjärrkontrollfunktioner, forts.
Förutom att styra ljud-/videomottagaren, kan ljud-/videomottagarens fjärrkontroll styra åtta andra enheter inklusive en iPod/iPhone som är dockad i USB-porten på ljud-/ videomottagarens framsida. Under installationen kan du programmera koderna för var och en av dina källkomponenter i fjärrkontrollen. (Se Programmera fjärrkontrollen för att styra källenheter och TV på sidan 21, för information om programmering.) För att styra en komponent trycker du på dess källvalsknapp ör att ändra fjärkontrollens kontrolläge.
En knapps funktion påverkas av den komponent som styrs. Se tabell A13 i bilagan för listor över funktioner för olika komponenter. De flesta knapparna på fjärrkontrollen har fasta funktioner, även om de koder som skickas varierar beroende på den enhet som styrs. På grund av den stora mångfald av funktioner som finns för olika källenheter har vi bara tagit med några få av de mest använda funktionerna på fjärrkontrollen: alfanumeriska knappar, transportkontroller, TV-kanalskonstroller, menyåtkomst och ström på och av. Knappar som är tilldelade ljud-/videomottagaren – ljud-/videomottagarens på och av, Surround Modes (surroundlägen), Volume (volym), Mute, Delay (fördröjning) och Sleep Settings (vilolägesinställningar) – kan du komma åt alltid, även om fjärrkontrollen styr någon annan enhet.
Strömknapparna på/av: Tryck på dessa knappar för att slå på ljud-/videomottagaren och för att försätta den i viloläge eller stänga av den. Se Strömindikator/strömknapp på sidan 4 om du vill få mer information.
IR-sändare: När knappar trycks in på fjärrkontrollen skickas infraröda signaler ut genom den här linsen.
Zone 2-knapp (AVR 1710S/AVR 171S): Använd knappen för att välja om ljud-/ videomottagarens kommandon ska gälla för det huvudsakliga lyssningsutrymmet (Zone
1) eller fjärrzonen i multizonsystemet (Zone 2). När din fjärrkontroll är i Zone 2-kontrolläge tänds Zone 2-knappen när du trycker på en knapp.
Mute-knapp (tyst): Tryck på denna knapp för att stänga av ljudet från ljud-/ videomottagarens högtalarutgångar och hörlursuttaget. Du kan återställa ljudet genom att trycka på denna knapp igen eller justera ljudvolymen.
Källvalsknappar: Tryck på någon av dessa knappar för att välja en källenhet, exempelvis Disc (Skiva), Cable/Sat (Kabel/sat), Radio, etc. Åtgärden slår även på ljud-/videomottagaren och ändrar fjärrkontrollens läge till att styra den valda källenheten.
• Den första knapptryckningen på Radio kopplar om ljud-/videomottagaren till senast använda frekvensband (AM eller FM). Varje därpå följande tryckning ändrar bandet.
• Den första knapptryckningen på USB-knappen växlar ljud-/videomottagaren till senast använda källa (USB eller iPod). Varje därpå följande tryckning växlar mellan de två källorna.
• Den första tryckningen på Network växlar ljud-/videomottagaren till senast använda källa (nätverk eller vTuner). Varje därpå följande tryckning växlar mellan de två källorna.
AVR (ljud-/videomottagare)-knapp: Tryck för att försätta fjärrkontrollen i kontrolläge för ljud-/videomottagare.

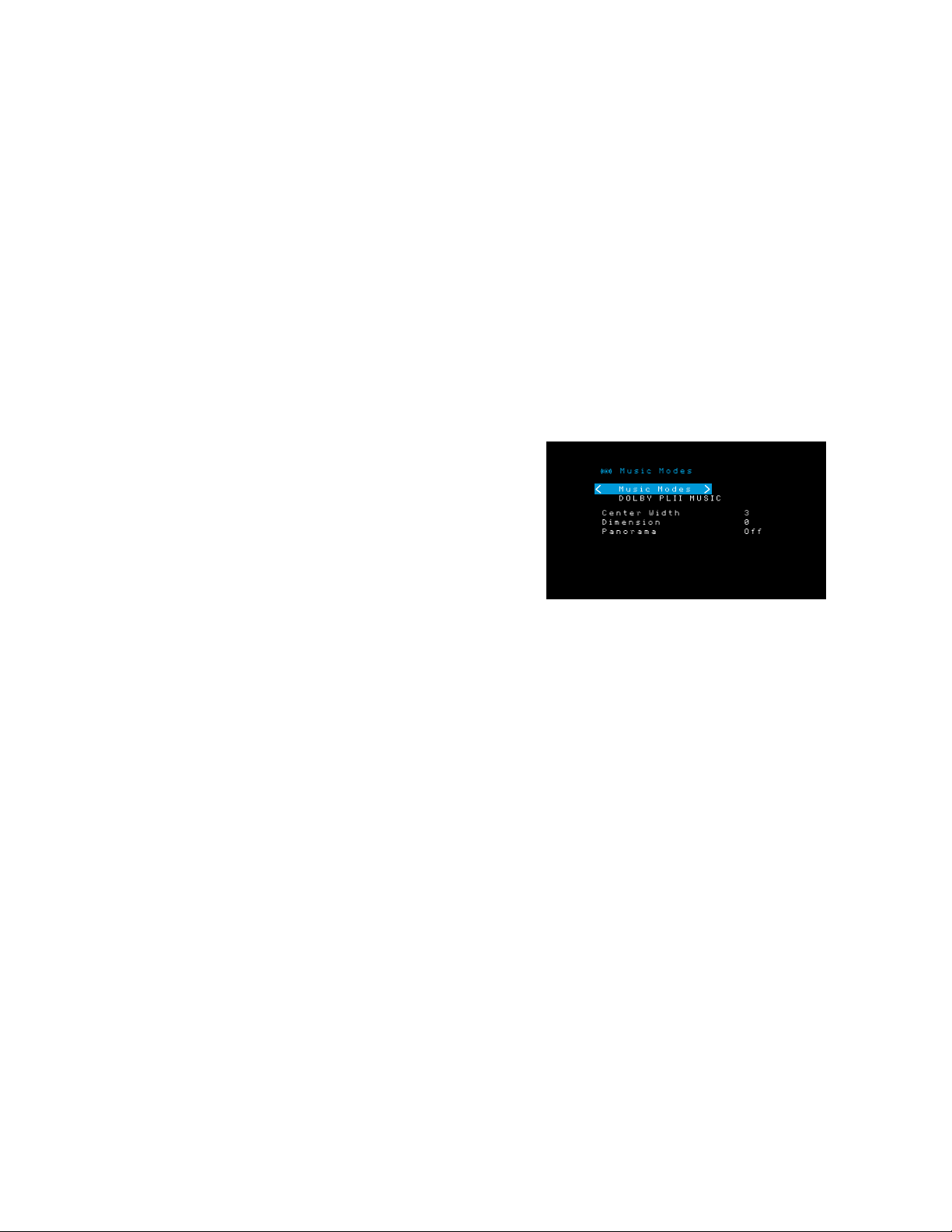

Knappen Surround Modes (surroundlägen): Tryck på knappen för att komma åt undermenyn Surround Modes (surroundlägen). Välj en surroundlägeskategori: Auto Select (autoval), Virtual (virtuell), Stereo (stereo), HARMAN NSP, Movie (film), Music (musik) eller Game (spel). När du väljer kategori markeras den och surroundläget ändras.
Om du vill ändra surround-läget för den valda kategorin navigerar du till menyn Surround Mode (surround-läge) i ljud-/videomottagarens skärmmeny, väljer önskad kategori och används vänster- och högerknappen för att välja ett av de tillgängliga surround-lägena. Läs avsnittet Avancerade funktioner på sidan 29 om du vill få mer information.
OSD/Menu-knapp: När fjärrkontrollen styr ljud-/videomottagaren, trycker du på denna knapp för att visa ljud-/videomottagarens skärmmeny (OSD). Denna knapp används inom mottagarens menyer och en iPod-enhet som är ansluten till USB-porten på ljud-/ videomottagrens framsida och den används även till att visa huvudmenyn för vissa källenheter.
Upp/ner/vänster/högerknappar: Dessa knappar används för att navigera i menysystemet och för att sköta mottagaren.
OK-knappen: Denna knapp används för att välja alternativ från menysystemet. Knappen Back/Exit (tillbaka/avsluta): Tryck på knappen för att återgå till föregående
meny eller för att lämna menysystemet.
Hem-knappen: Tryck på den här knappen för att visa Home-menyn (start) för en Roku Streaming Stick
Sifferknappar: Använd dessa knappar för att ange siffror för radiostationsfrekvenser eller för att välja förinställda stationer.
Clear-knapp (rensa): Tryck på denna knapp för att ta bort den radiofrekvens som du har börjat mata in.
Test Tone-knapp (testton): Tryck på den här knappen för att aktivera testbruset som cirkulerar genom varje högtalare, som du använder när du ska justera de individuella högtalarnivåerna. Använd upp-/nerknapparna för att styra bruset till en annan högtalare och använd vänster-/högerknapparna för att ändra volymen på högtalaren som spelar upp bruset.
Delay Adjust-knapp (fördröj inställning): Trycker du på denna knapp kan du justera två olika inställningar för fördröjningen (använd upp-/nerknapparna för att växla igenom inställningarna):
• Lip Sync (läppsynk): Detta alternativ ger dig möjlighet att synkronisera ljud- och videosignaler från en källa för att eliminera problem med “läppsynkronisering”. Synkroniseringsproblem kan uppstå när videodelen i signalen genomgår vidare bearbetning i källenheten eller bildskärmen. Använd vänster-/höger knapparna för att fördröja ljud med upp till 180ms.
• Distance (Högtalaravstånd): Med dessa inställningar kan du ställa in fördröjningen för varje högtalare för att kompensera för skillnaden i avstånd i relation till lyssningspositionen. Använd knapparna upp/ned för att växla mellan var och en av systemets högtalare och använd vänster-/högerknapparna för att ställa in varje högtalares avstånd från lyssningspositionen. Se Manuell konfiguration av högtalare på sidan 30 om du vill få mer information.
Sleep-knappen (viloläge): Tryck på denna knapp för att aktivera vilolägestimern som stänger av mottagaren efter en i förväg inställd tidsperiod. Varje tryck ökar tiden med 10 minuter, upp till 90 minuter – och avslutas med meddelandet “Sleep Off” (viloläge av).
Volymknappar upp/ned: Tryck på dessa knappar för att höja eller sänka ljudvolymen. Channel/Tuner-knappar (kanal/kanalinställning): När mottagaren har valts kan du
trycka på dessa knappar för att välja en förinställd radiostation. När du använder kabel-, satellit, eller HDTV-box eller en TV-apparat kan du trycka på dessa för att ändra kanal.
Knappen Info/Option (info/alternativ): Tryck för att visa de tillgängliga alternativinställningarna för den aktuella källan.
Display Dimmer-knapp (displaydimmer): Tryck på denna knapp för att sänka ljusstyrkan på ljud-/videomottagarens främre panel delvis eller helt.
Preset Scan-knapp (sök efter förinställningar): När Radio är vald som källa trycker du på den här knappen för att spela alla dina förinställda radiostationer i ordning i fem sekunder. Tryck på knappen igen för att stanna kvar på den aktuella stationen.
RDS-knapp (AVR 171S/AVR 161S): När du lyssnar på en FM-radiostation som sänder RDS-information, aktiverar denna knapp de olika RDS-funktionerna.
Direktknapp: Tryck på den här knappen för att direkt ställa in en radiostation med sifferknapparna för att ange dess frekvens.
Memory-knapp (minne): Tryck på den här knappen för att spara den aktuella radio­stationen som en förinställd station.
Transportreglage: Dessa knappar används för att styra källenheter. Previous Channel-knapp (senaste kanal): När TV är den valda källan trycker du på den
här knappen för att växla till den tidigare inställda kanalen.
™
som är ansluten till ljud-/videomottagarens MHL/HDMI-uttag.
9
LJUD-/VIDEOMOTTAGARE
Introduktion till hemmabio
Introduktion till hemmabio
Detta inledande avsnitt hjälper dig att bekanta dig med några grundläggande begrepp som är unika för ljud-/videomottagare med flerkanaligt surround-ljud, vilket gör det lättare för dig att ställa in och använda den här ljud-/videomottagaren.
Typiskt hemmabiosystem
En hemmabio omfattar oftast en ljud-/videomottagare (AVR), som styr systemet och förstärker högtalarna, en skivspelare, en källkomponent för TV-sändningar (kabelbox, ljud-/videomottagare med parabolantenn, HDTV-mottagare eller antenn kopplad till TV­apparaten), en TV-apparat eller videoskärm samt flera högtalare.
Flerkanalsljud
Den största fördelen med ett hemmabiosystem är dess förmåga att ge “surround-ljud”. Surround-ljud använder flera högtalare och förstärkarkanaler för att placera dig inuti ljud-/videopresentationen, med en dramatiskt ökad känsla av realism.
Upp till sju högtalare kan anslutas direkt till ljud-/videomottagaren, plus en subwoofer. Varje huvudhögtalare drivs av sin egen förstärkarkanal inuti ljud-/videomottagaren. Ett system med mer än två högtalare kallas ett flerkanalssystem. De olika huvudhögtalartyperna i ett hemmabiosystem är:
Främre vänster och höger: Främre vänster och höger högtalare används på samma sätt som i ett två-kanalsystem. I många surround-ljudlägen är dessa högtalare sekundära, medan huvudhandlingen, särskilt dialogen, återges av centerhögtalaren.
Center: När du tittar på filmer och TV-program återger centerhögtalaren det mesta av dialogen och ljudspåret och förankrar detta tillsammans med bilden. När du lyssnar på ett musikprogram bidrar centerhögtalaren till att skapa en sammanhållen främre ljudbild, vilket skapar en mer realistisk lyssnarupplevelse, “som om du vore där”.
Surround, vänster och höger: Surroundhögtalarna till vänster och höger återger omgivande ljud som bidrar till att skapa en realistisk och uppslukande surroundljudmiljö. De hjälper också till att återskapa riktade ljudeffekter, som överflygande flygplan.
Många förväntar sig lika hög ljudvolym från surround-högtalarna som från de främre högtalarna. Även om du kalibrerar alla högtalare i ditt system till att låta lika starkt på lyssningsplatsen använder de flesta artister surround-högtalarna endast för omgivningseffekter, och i deras program styrs det relativt lite ljud till dessa högtalare.
Subwoofer: En subwoofer är konstruerad för att endast spela de lägsta frekvenserna (den djupa basen). Den förstärker mindre huvudhögtalare med begränsat frekvensområde som vanligtvis används för de andra kanalerna. Många program i digitalt format, till exempel filmer som spelats in i Dolby Digital, innehåller en kanal för lågfrekventa effekter (LFE) som riktar sig till subwoofern. LFE-kanalen innehåller mullrandet från tåg eller flygplan, eller kraften i en explosion och lägger till realism och spänning till din hemmabio. Vissa använder två subwoofers för ytterligare kraft och för jämn fördelning av ljudet.
Bakre vänster/höger surroundhögtalare (AVR 1710S/AVR 171S): Bakre surroundhögtalare används i surroundlägen som Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, DTS-ES Master Audio™ och Logic 7® 7.1-lägen gjorda för 7.1-kanalsystem.
Främre hög vänster och häger (AVR 1710S/AVR 171S): Ljud-/videomottagaren har Dolby Pro Logic IIz-avkodning som utnyttjar ljud-/videomottagarens Assigned Amp­kanaler som främre höga högtalare. Tillägget av främre höga kanaler – ett extra par högtalare som är placerade ovanför främre vänster och höger högtalare – ger en surroundupplevelse med större djup och dimension genom att återge naturliga ljud som kommer mot dig på olika höjd.
OBS! Du kan ställa in systemet för att använda antingen bakre eller höga surroundhögtalare, det går inte att använda både och.
De bakre och främre höga surroundkanalerna är tillval. Om systemet inte har bakre eller främre höga surroundhögtalare kan du ställa in ljud-/videomottagren med 5.1-kanals surroundsystem i det huvudsakliga lyssningsrummet och du kan tilldela förstärkaren för de bakre surroundkanalerna att driva högtalare som är placerade i något annat rum i multizonsystemet.
®
(Discrete och Matrix), DTS-HD™ High Resolution Audio, DTS-HD
Surround-lägen
Det finns olika teorier om hur man bäst presenterar surroundljud och fördelar den enskilda kanalinformationen till surroundsystemets högtalare. En mängd olika algoritmer har utvecklats i ett försök att återskapa hur vi hör ljud i den verkliga världen och det har resulterat i ett stort utbud av alternativ. Flera företag har utvecklat olika surroundljudteknologier, som samtliga kan precisionsåterges av ljud-/videomottagaren:
• Dolby Laboratories: Dolby TrueHD, Dolby Digital Plus, Dolby Digital, Dolby Digital
EX, Dolby Pro Logic
• DTS: DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS, DTS-ES (Discrete
och Matrix), DTS Neo:6
• HARMAN International: HARMAN NSP, HARMAN Headphone.
• Stereo-lägen: Generiska lägen som expanderar vid konventionell tvåkanals stereo
inklusive 5CH- och 7CH-stereo (AVR 1710S/AVR 171S).
Bilaga tabell A10 på sidan 41 innehåller detaljerade beskrivningar av de olika surroundljud som finns tillgängliga i din ljud-/videomottagare. Digitala surroundljudlägen, som Dolby Digital- och DTS-system, är endast tillgängliga med specialkodade program, som de som finns tillgängliga via HDTV-, DVD- och Blu-ray Disc-media och digital kabel- eller satellit­TV. Andra surroundlägen kan användas med digitala och analoga signaler för att skapa en annan surroundpresentation eller använda ett annat antal högtalare. Surroundlägesvalet beror på antal högtalare i ditt system, de program som du tittar eller lyssnar på och din personliga smak.
®
II, Dolby Pro Logic® IIx och IIz (AVR 170/AVR 171S).
®
, DTS 96/24™.
10
LJUD-/VIDEOMOTTAGARE
Placera högtalarna
SVENSKA
Placera högtalarna
Bestäm var dina högtalare ska placeras enligt tillverkarens anvisningar och hur det ser ut i rummet där de ska placeras. Använd illustrationen nedan som en guide för
7.1-kanalsystem (AVR 1710S/AVR 171S) och 5.1-kanalsystem. För att skapa en så realistisk surround-ljudmiljö som möjligt bör du placera högtalarna i
en cirkel med lyssningsplatsen i mitten. Du bör vinkla varje högtalare så att den är direkt riktad mot lyssningsplatsen. Använd bilderna nedan som en guide.
TV
C
FV
SV
Placering av högtalare för 5.1-kanalsystem
TV
C
FV
SUB
FH
SH
SUB
FH
SHSV
OBS! I ett 7.1-kanalsystem måste du välja att använda antingen bakre eller främre höga surroundhögtalare – du kan inte använda båda samtidigt.
Placera vänster högtalare, centerhögtalaren och höger högtalare
Placera centerhögtalaren antingen ovanpå, under eller monterad på väggen ovanför eller under TV-apparaten eller videoskärmen. Placera främre vänster och höger högtalare som i en cirkel, ca 30 grader från centerhögtalaren och vinklade mot lyssnaren.
Placera främre vänster, främre höger och centerhögtalarna på samma höjd, helst på ungefär samma höjd som lyssnarens öron. Centerhögtalaren bör inte vara mer än 60 cm över eller under vänster/höger högtalare. Om du använder endast två högtalare med ljud-/videomottagaren placerar du dem i främre vänster och höger position.
Placering av surroundhögtalare i ett 5.1-kanalsystem
Du bör placera vänster och höger surround-högtalare ungefär 110 grader från centerhögtalaren, något bakom och vinklade mot lyssnaren. Alternativt kan du placera dem bakom lyssnaren, med varje surround-högtalare riktad mot motsatt främre högtalare. Du bör placera surround-högtalarna 60–180 cm högre än lyssnarens öron.
Enbart AVR 1710S/AVR 171S: Placering av surroundhögtalare i ett
7.1-kanalsystem
I ett 7.1-kanalsystem placerar du sidohögtalarna 90 grader från centerhögtalaren, precis i linje med lyssningsplatsen. Placera de bakre vänster och höger surroundhögtalarna 150 grader från centerhögtalaren mitt emot motsatta främre högtalaren. Du bör placera alla surroundhögtalare 60–180 cm högre än lyssnarens öron.
Enbart AVR 1710S/AVR 171S: Placering av främre höga högtalare i ett 7.1-kanalsystem.
Ljud-/videomottagaren har Dolby Pro Logic IIz-avkodning som utnyttjar ljud-/ videomottagarens Assigned Amp-kanaler som främre höga högtalare. Tillägget av främre höga kanaler – ett extra par högtalare som är placerade ovanför främre vänster och höger högtalare – ger en surroundupplevelse med större djup och dimension genom att återge naturliga ljud som kommer mot dig på olika höjd.
Vi rekommenderar att främre höga högtalare minst 90 cm högre än främre vänster och höger högtalare och direkt ovanför eller mer isär än främre vänster och höger högtalare. Ju högre och längre isär du placerar de främre höga högtalarna, desto med ska du vinkla dem nedåt och inåt mot lyssningsplatsen.
SBV
FHV* FHH*
Högtalarpositionering för 7.1-kanalsystem (AVR 1710S/AVR 171S)
(mitten: med bakre surroundhögtalare; nederst: med främre höga högtalare)
FV
* FHV- och FHH-högtalarna ska placeras minst
90 cm ovanför FV- och FH-högtalarna.
TV
C
SBH
SUB
FH
SHSV
OBS! Ljud-/videomottagaren kommer att låta bäst när samma modell eller märke av högtalare används för alla positioner.
Placering av subwoofern
Eftersom ett rums form och volym kan ha en dramatisk effekt på en subwoofers prestanda är det bäst att experimentera med placeringen så att du hittar den plats som ger bäst resultat i ditt lyssningsrum. Med detta i åtanke kommer följande regler att hjälpa dig att komma igång:
• Placeras subwoofern intill en vägg kommer den vanligtvis att öka mängden bas i rummet.
• Placeras subwoofern i ett hörn kommer den vanligtvis att maximera mängden bas i rummet.
• I många rum kan placering av subwoofern längs samma plan som vänster och höger högtalare ge den bästa integrationen mellan subwooferns ljud och vänster och höger högtalares ljud.
• I vissa rum kan bästa prestanda t.o.m. vara ett resultat av att subwoofern placeras bakom lyssningspositionen.
Ett bra sätt att fastställa den bästa platsen för subwoofern är genom att tillfälligt placera den i lyssningspositionen och spela upp musik med stark bas. Flytta dig sedan runt i rummet medan musiken spelas (d.v.s. lyssna där subwoofern skulle kunna placeras) och lyssna tills du hittar den plats där basen låter bäst. Där placerar du subwoofern.
11
LJUD-/VIDEOMOTTAGARE
Typer av anslutningar för hemmabiosystem
Typer av anslutningar för hemmabiosystem
Det finns olika typer av ljud- och videoanslutningar som används för att ansluta ljud-/ videomottagaren till högtalarna, TV:n eller videoskärmen och källenheterna. Consumer Electronics Association har upprättat färgkodningsstandarden CEA®.
Analog ljudanslutning Färg
Främre, vänster/höger Vit/röd Center Grön Surround, vänster/höger Blå/grå Surround bakre/främre höjd vänster/höger Brun/ljusbrun Subwoofer Lila
Digital ljudanslutning Färg
Koaxial (ingång eller utgång) Orange Optisk ingång Svart
Analog videoanslutning Färg
Kompositvideo Gul
Högtalaranslutningar
Högtalarkablar leder en förstärkt signal från ljud-/videomottagarens högtalaruttag till varje högtalare. Varje kabel innehåller två trådledare eller ledningar, som skiljer sig åt på något sätt, exempelvis med hjälp av färger eller ränder.
Skillnaden hjälper dig att bibehålla rätt polaritet, utan det kan systemets lågfrekventa prestanda drabbas. Varje högtalare är ansluten till ljud-/videomottagarens högtalarutgångar med två trådar, en positiv (+) och en negativ (–). Anslut alltid det positiva uttaget på högtalaren, som oftast är rött, till det positiva uttaget på ljud-/ videomottagaren, som är färgat enligt indikationen i Färgguidetabell för anslutningar ovan. De negativa uttagen på högtalarna och ljud-/videomottagaren är svarta.
Ljud-/videomottagare använder högtalaruttag med banankontakt som kan ta emot både avskalade kabeltrådar och bananstickkontakter. Avskalade kabeltrådar installeras enligt nedan:
1. Skruva av hatten 3. Dra åt hatten2. För in den nakna kabeln
Bananstickkontakter förs in i hålet i mitten av uttagshylsan, enligt nedan:
A. Dra åt hatten
B. För in banankontakten i hålet i hatten
Subwoofer-anslutningar
Subwoofern är en högtalare avsedd att endast återge de låga frekvenserna (bas), som kräver mer effekt. För att uppnå bästa resultat erbjuder de flesta högtalartillverkare strömförsörjda subwoofers som innehåller egna förstärkare. Använd en enda RCA­ljudkabel (medföljer ej) för att upprätta en anslutning på linjenivå (icke-förstärkt) från ljud-/videomottagarens subwoofer-utgång till motsvarande ingång på subwoofern. (AVR 1710S och AVR 171S har två subwoofer-utgångar.)
Även om ljud-/videomottagarens lila subwoofer-utgång liknar ett analogt ljuduttag med fullt register är det filtrerat så att endast låga frekvenser kan passera genom den. Anslut inte denna utgång till någon annan enhet än en subwoofer.
Källenhetsanslutningar
Ljud- och videosignaler har sitt ursprung i källenheter (komponenter som en uppspelningssignal kommer ifrån) såsom Blu-ray Disc- eller DVD-spelare, CD-spelare, DVR (Digital Video Recorder) eller annan inspelare, bandspelare, spelkonsol, kabel- eller satellit-TV-mottagare, en iPod/iPhone (dockad i ljud-/videomottagarens USB-port) eller en MP3-spelare. Ljud-/videomottagarens FM-/AM-radio räknas också som en källa, även om inga externa anslutningar, annat än ljud-/videomottagarens FM- och AM­antenner, behövs. Separata anslutningar krävs för ljud- och videodelarna av källenhetens signal, med undantag för digitala HDMI-anslutningar. Vilka typer av anslutningar som du använder beror på egenskaperna hos signalkällan och TV:n eller videoskärmen.
Digitala ljudanslutningar – HDMI
Det finns två typer av ljudanslutningar – digitala och analoga. Digitala ljudsignaler krävs för att lyssna på källor som kodats med digitala surround-lägen, som Dolby Digital och DTS, eller för okomprimerat digitalt PCM-ljud. Ljud-/videomottagaren har tre typer av digitala ljudanslutningar: HDMI, koaxiala och optiska. Använd inte mer än en typ av digital ljudanslutning för varje källenhet. Men det går bra att upprätta både analoga och digitala ljudanslutningar till samma källa.
Din AVR (ljud-/videomottagare) är utrustad med HDMI-ingångar och -utgångar på den bakre panelen. HDMI-tekniken möjliggör överföring av digital ljud- och videoinformation med en enda kabel, vilket ger högsta kvalitet för bild och ljud. Om TV:n eller videoskärmen har en HDMI-ingång upprättar du en enda HDMI-anslutning från varje källenhet till AVR (ljud-/videomottagaren). Vanligtvis behövs inte någon separat digital ljudanslutning.
Ljud-/videomottagarens HDMI-utgång innehåller en ljudreturkanal (ARC) som överför en digital ljudsignal från TV:n eller videoskärmen tillbaka till ljud-/videomottagaren. Det gör att du kan lyssna på HDMI-enheter som är anslutna direkt till TV:n (exempelvis en internet-anslutning) utan att upprätta en extra anslutning från enheten till ljud-/ videomottagaren. ARC-signalen är aktiv när TV-källan har valts. Se System Settings (systeminställningar) på sidan 34 för mer information. (AVR 1710S och AVR 171S har två HDMI-utgångar. Endast HDMI Out 1 har ARC.)
HDMI-utgången är utformad för enkel anslutning (se bilden nedan) och HDMI-kablar är begränsade till ca 3 m. Om din videoskärm har en DVI-ingång och är HDCP­kompatibel använder du en HDMI-till-DVI-adapter (medföljer ej) och upprättar en separat ljudanslutning.
Anslut alltid det färgade (+)-uttaget på ljud-/videomottagaren till (+)-uttaget på högtalaren (vanligtvis rött) och det svarta (–)-uttaget på ljud-/videomottagaren till (–)-uttaget på högtalaren (vanligtvis svart).
VIKTIGT! Se till att de nakna kablarna till uttagen (+) och (–) inte kommer i kontakt med varandra eller med den andra utgången. Om trådarna rörs kan det orsaka en kortslutning som kan skada ljud-/videomottagaren eller förstärkaren.
12
LJUD-/VIDEOMOTTAGARE
Typer av anslutningar för hemmabiosystem
SVENSKA
Digitala ljudanslutningar – Koaxiala
Koaxiala digitala ljuduttag brukar färgkodas orange. Även om de ser ut som analoga uttag av standard-RCA-typ så bör du inte ansluta koaxiala digitala ljudutgångar till analoga ingångar eller vice versa.
Digitala ljudanslutningar – Optiska
Optiska digitala ljudkontakter skyddas normalt mot damm av en lucka. Luckan öppnas när kabeln sticks in. Optiska ingångar är färgkodade med sina svarta luckor.
Analoga ljudanslutningar
Analoga tvåkanalsanslutningar kräver en stereoljudkabel, med en kontakt för vänster kanal (vit) och en för höger (röd). Dessa två kontakter är fästa vid varandra.
Videoanslutningar
Många källenheter skickar både ljud- och videosignaler (t.ex. Blu-ray Disc, DVD-spelare, kabel-TV-box, HDTV-mottagare, satellitbox, videobandspelare, DVR). Förutom en ljudanslutning, enligt beskrivningen ovan, upprättar du en videoanslutning för var och en av dessa källenheter. Upprättas endast en typ av videoanslutning för varje enhet.
Digitala videoanslutningar
Om du redan har anslutit en källenhet till en av ljud-/videomottagarens HDMI-ingångar har du gjort en automatisk videoanslutning till den enheten, eftersom HDMI-kabeln överför både digitala ljud- och digitala videosignaler.
Analoga videoanslutningar – Kompositvideo
Kompositvideo är den vanligaste tillgängliga anslutningen. Både komponenterna krominans (färg) och luminans (intensitet) i videosignalen överförs genom en enda kabel. Uttaget är vanligtvis färgkodat gult och ser ut som en analog ljudutgång. Anslut inte ett kompositvideouttag till en analog ljud- eller koaxial digital ljuduttag, eller vice versa.
Radioanslutningar
Ljud-/videomottagaren använder separata uttag för de medföljande FM- och AM­antennerna. FM-antennen använder en 75-ohm F-kontakt.
För källenheter som har både digitala och analoga ljudutgångar kan du behöva ansluta bägge. Om du ska ställa in ett multizonsystem (AVR 1710S/AVR 171S) ska du komma ihåg att Zone 2 enbart är för ljud (ljud-/videomottagaren har ingen Zone 2 videoutgång). Därför måste du göra analoga anslutningar för de ljudkällenheter (exempelvis en CD­växlare) som du alltid vill ha möjlighet att spela upp i Zone 2.
AM-antennkontakten använder fjäderklämuttag. Efter montering av antennen, på det sätt som visas nedan, trycker du på spakarna för att öppna kontakterna, sätter de avskalade kabeltrådarna i öppningarna och släpper spakarna för att säkra kabeltrådarna. Antenntrådarna har inte någon pol, därför kan du sätta valfri tråd i valfri ingång.
13
LJUD-/VIDEOMOTTAGARE
Typer av anslutningar för hemmabiosystem
och upprätta anslutningar
Nätverksuttag
Ljud-/videomottagrens nätverksanslutning gör att du kan lyssna på internetradio eller innehåll från andra DLNA- eller Airplay-kompatibla enheter som är anslutna till samma nätverk. Använd en Cat. 5- eller Cat. 5E Ethernet-kabel för att ansluta ljud-/ videomottagarens RJ-45-anslutning till ditt hemnätverk.
USB-port
Ljud-/videomottagaren kan spela upp filer från en Apple iOS®-enhet som är ansluten till USB-porten och låter dig styra iOS-enheten via ljud-/videomottagarens fjärrkontroll. Ljud-/videomottagaren kan även spela upp MP3- och WMA-ljudfiler från en USB-enhet som sitter i USB-porten. Stick in kontakten eller enheten i USB-porten, riktad så att den passar hela vägen in i porten. Du kan koppla in eller koppla ur kontakten eller enheten när som helst – det krävs inga installations- eller utmatningsprocedurer.
USB-porten på din ljud-/videomottagare används även för uppgradering av inbyggd programvara. Om en uppgradering för ljud-/videomottagarens operativsystem blir tillgängligt i framtiden, kan du ladda ned den till ljud-/videomottagaren med denna port. Vid en sådan tidpunkt kommer fullständiga instruktioner att finnas tillgängliga.
Upprätta anslutningar
VARNING! Innan du upprättar några anslutningar till ljud-/videomottagaren ska du se till att dess växelströmskabel är frånkopplad från ljud-/videomottagaren och växelströmsuttaget. Högtalarna kan skadas om du ansluter dem när ljud-/ videomottagaren är inkopplad och påslagen.
Ansluta högtalarna
När du har placerat högtalarna i rummet som förklaras i Placera högtalarna på sidan 11, ansluter du varje högtalare till dess färgkodade uttag på ljud-/videomottagaren enligt förklaringen i Högtalaranslutningar på sidan 12. Anslut högtalarna så som visas i bilden.
Enbart AVR 1710S/AVR 171S:
Anslut bakre surround L/R-högtalare
-ELLER- främre höga L/R-högtalare här
VIKTIGT! Anslut inte en dator eller en annan USB-värd/-styrenhet till ljud-/ videomottagarens USB-port, det kan skada både ljud-/videomottagaren och den andra enheten.
FHL
(AVR 1710S/
AVR 171S)
FV
SV
OBS! Om du installerat främre höga högtalare ska du ansluta dem så som visas för SBV- och SBH-högtalare.
C
SBL(AVR 1710S/AVR 171S)
FHR
(AVR 1710S/ AVR 171S)
FH
SH
SBR
(AVR 1710S/ AVR 171S)
14
LJUD-/VIDEOMOTTAGARE
Upprätta anslutningar
SVENSKA
Ansluta subwoofern
Använd en enkel RCA ljudkabel för att ansluta ljud-/videomottagarens subwoofer­anslutning till subwoofern så som beskrivs i Subwoofer-anslutningar på sidan 12. OBS! AVR 1710S och AVR 171S har anslutningar för två subwoofers. Läs Manuell konfiguration av högtalare: Antal högtalare på sidan 31 för information om aktivering av två subwoofer­utgångar. Läs i bruksanvisningen till subwoofern för specifik information om hur den ansluts.
AVR 1710S/
AVR 171S
Använd någon av
anslutningarna
AVR 1610S/
AVR 161S
Strömförsörjd
subwoofer
Enkel RCA­stereokabel (medföljer ej)
Ansluta TV- eller videoskärm
Om din TV har en HDMI-anslutning och du har HDMI-källor: Använd en HDMI-kabel
(medföljer ej) för att ansluta den till ljud-/videomottagarens HDMI Monitor Out-anslutning. AVR 1710S och AVR 171S har HDMI-anslutningar för två TV-apparater (endast HDMI Out 1 har ARC och låter dig se ljud-/videomottagarens skärmmenyer). Det ger den bästa möjliga bildkvaliteten.
AVR 1710S/AVR 171S AVR 1610S/AVR 161S
Använd HDMI
Out 1 för
huvudskärmen
Om din TV inte har en HDMI-anslutning eller om din TV har en HDMI-anslutning och du ansluter vissa källor som bara har kompositvideo-anslutningar: Använd
en kompositvideokabel (medföljer ej) för att ansluta ljud-/videomottagarens Composite Monitor Out-anslutning till TV-apparatens kompositvideoanslutning.
AVR Composite
Monitor Out-anslutning
HDMI-kabel (medföljer ej)
TV
TV
Kompositvideokabel
(medföljer ej)
OBS!Om du använder en kompositvideoanslutning till TV-apparaten kommer du inte att kunna visa ljud-/videomottagarens menyskärmar.
15
LJUD-/VIDEOMOTTAGARE
Upprätta anslutningar
Ansluta ljud- och videokällenheter
Källenheter är komponenter som uppspelningssignalen kommer från, exempelvis en Blu-ray Disc™- eller DVD-spelare, en kabel-, satellit- eller HDTV-mottagare, etc. Ljud-/ videomottagaren har flera olika typer av ingångar för ljud- och videokällenheter: HDMI­ingång, kompositvideoingång, digitala optisk ljudingång, digital koaxialingång och analog ljudingång. Anslutningarna är inte märkta för specifika typer av utrustning, de är numrerade så att du kan ansluta enheterna så som du vill ha ditt eget system.
Ljud-/videomottagares olika källvalsknappar har olika standardinställningar för olika ingångar (som listas i kolumnen ”Standardingångar” i tabellen nedan). För att underlätta inställningen bör du ansluta källenheterna till de ingångar som motsvarande standardkällknapp har knutits till (anslut exempelvis Blu-ray Disc-spelare till HDMI 2).
Källknappar och tilldelade anslutningar
Källknapp Standardanslutning(ar) Tilldelad(e) anslutning(ar) Ansluten enhet
MHL HDMI 1
Skiva HDMI 2
Kabel/sat HDMI 3
STB HDMI 4
Spel HDMI 5
Du kan dock ansluta dina källenheter som du själv önskar och knyta ingångarna till källknapparna i tabellen utifrån var du faktiskt ansluter var och en av dina källenheter.
Allt eftersom du ansluter de olika källkomponenterna kan det vara bra att fylla i kolumnen Ansluten enhet i tabellen. Det kommer att göra det lättare när du knyter källknapparna till ingångarna efter att du har gjort alla anslutningar. (Du kan ändra vad alla källknapparna är knutna till och fylla i ”Tilldelade anslutningar” senare under inställningen.)
Obs! Du kan inte tilldela anslutningar till källknapparna Network (nätverk), Radio, TV eller USB.
Ljud Ingen/Analog 2
Aux Komposit 1/Analog 1
Monitor Output Ansluten enhet
HDMI Out 1
(enbart AVR 1710S/AVR 171S)
Kompositvideoskärmsutgång
HDMI Out 2
16
Loading...
+ 36 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
