NEDERLANDS

AVR 255/AVR 355 Audio/ VideoReceiver

HANDLEIDING

38 Standaard Volume en Niveau 38 Meeteenheid 38 iPod Opladen 38 In-Beeld Taal 38 HDMI Audio naar TV 38 Resolutie naar Beeldscherm 39 Menu Opzet 39 In-Beeld Menu Transparantie 39 Volume Status Aanwijzingen 39 Menu’s 39 Setup en Inschuif-menu’s 39 Beeldschermbeveiliging 39 Standaard Surround Functie 40 Tuner 40 Kiezen Ingebouwde Tuner 40 RDS Functies 42 Programmeren Afstandsbediening 42 Programmeren met Codes

42 Code Direct Invoeren 42 Automatisch Zoeken 42 Code Uitlezen 43 Codes van een Afstandsbediening

Overzetten

43 Overgedragen Codes Wissen 44 Programmeren Activiteiten (Macro’s) 44 Geprogrammeerde Functies 45 Opmerkingen over Gebruik AVR

Afstandsbediening met Andere Apparaten

45 Doorschakelen Programmeren 45 Resetten Geheugen Afstandsbediening 46 AVR 355 Functieoverzicht Afstandsbediening 48 AVR 255 Functieoverzicht Afstandsbediening 50 Problemen 50 Processor Resetten 51 Technische Gegevens 52 Bijlage – Overzicht Instellingen

2 INHOUD

Inhoud

Opzet van de handleiding

Om de handleiding optimaal te kunnen gebruiken in combinatie met de afstandsbediening, de bedieningsorganen, de aansluitingen en de display is deze als volgt ingedeeld:

VOORBEELD (vet gedrukt) geeft een toets op de afstandsbediening of de voorzijde aan, dan wel een aansluiting op de achterzijde.

VOORBEELD (display) geeft een aanwijzing in de display aan.

- (cijfer in een hokje) verwijst naar een specifieke toets op de voorzijde.

- (cijfer in een cirkel) verwijst naar een aansluiting op de achterzijde.

A - (letter in een hokje) verwijst naar een toets op de afstandsbediening.

- (letter in een ovaal) verwijst naar een toets van Zone 2 op de afstandsbediening.

De vorm van de tekstcursor in de in-beeld menu’s kunnen iets afwijken van de afbeeldingen in deze handleiding. Ongeacht of de tekst verschijnt in hoofdletters of kleine letters, de prestaties en de bediening blijft hetzelfde.

3 Inleiding 4 Veiligheid 5 Uitpakken 6 Bedieningsorganen

8 Aansluitingen 11 Afstandsbediening Centrale Ruimte 13 Zone 2 Afstandsbedieningsfuncties 15 Installeren en Aansluiten 15 Audio Verbindingen 15 HDMI Ingangen 15 HDMI Uitgangen 16 Analoge en Digitale Ingangen 17 Video Verbindingen 18 Systeem- en Lichtnetverbindingen 18 Hoofd Kamer Uitbreiding Afstandsbediening 18 Zone 2 IR Link 18 Meerkamer Audioverbinding 18 A-BUS Installatie Aansluitingen 19 Luidsprekerkeuze 19 Luidsprekeropstelling 20 Systeemconfiguratie 20 In Gebruik Nemen 20 Gebruik Display 20 Instellingen 20 Bronkeuze 21 Audio en Video Ingangskeuze 21 Opzet Bronnen 21 Audio Effecten 21 Video Functies 21 Surround Functie 21 Audio Formaat van de Bron 21 Videosignaal van de Bron 21 Audiosignaal van de Bron 21 Resolutie naar Beeldscherm 22 Resolutie van de Bron 22 Corrigeren Synchroniteit 22 Wijzigen Naam van de Bron 22 Zone 2 Audio 22 Luidspreker Opzet, EzSet/EQ 22 Luidspreker Opzet, Zelf Instellen 28 Bediening 28 Overzicht Surround Functies 30 Bediening 30 Muting 30 Audio Effecten 30 Video Functies 30 Bronkeuze 30 Video Ingangskeuze 31 Video Problemen en Tips 31 Meerkanalen Disc-spelers met/zonder HDMI 31 6/8 Kanaals Directe Ingang 31 Instelling en Gebruik Hoofdtelefoon 31 Keuze Surround Functie 32 Digitale Audiosignalen 33 Surround Functies 34 Opnemen 34 Gebruik van 35 Meerkamer Gebruik 35 Meerkamer Opzet 35 Toewijzen Surround Versterker Kanalen 37 Video Correcties 37 Video Functies 38 Audio Instellingen 38 Audio Effecten 38 Bijzondere Functies 38 Systeem Instellingen 38 Display Dimmer 38 Volume-eenheden

VERKLARING VAN CONFORMITEIT

Wij, Harman Consumer Group, Inc.

2 route de Tours, 72500 Château-du-Loir, Frankrijk

verklaren dat het product dat beschreven wordt in deze handleiding voldoet aan de technische normen:

EN55013(2001) & + A2(2006)

EN55020(2002) & + A2(2005)

EN60065:2002

EN61000-3-2(2000)+A2(2005)

EN61000-3-3 (1995)+A1(2001)+A2(2005)

EN61000-4-2(1995) & + A1(1998) & + A2(2001)

EN61000-4-3(2002) & + A1(2002)

EN61000-4-4(2004)

Jurjen Amsterdam

Harman Consumer Group, Inc.

03/08

INLEIDING 3

NEDERLANDS

Inleiding

Dank u voor de aanschaf van een Harman Kardon product!

Met de aanschaf van een Harman Kardon AVR 255/ AVR 355 staat u aan het begin van vele jaren luisterplezier. Ontwikkeld om alle spanning en elke nuance van filmgeluid en muziek hoorbaar te maken, zijn de AVR 255/AVR 355 echte meerkanalen receivers voor de eenentwintigste eeuw. Naast de traditionele 5.1 digitale decoderfuncties zoals Dolby Digital en DTS, bieden ze ook de nieuwste ontwikkelingen in surround technologie zoals Dolby

True HD en DTS®-HD Master Audio™ en de nieuwste 7.1 versies van de eigen Logic 7 technologie van Harman.

De AVR 255/AVR 355 zijn zo ontworpen dat heel gemakkelijk geprofiteerd kan worden van alle nieuwe technologieën die zijn ingebouwd. Volledig in kleur, high-definition, meertalen inbeeld menu’s, kleur gecodeerde aansluitingen maken snel en eenvoudig installeren mogelijk. Om optimaal plezier te hebben van uw receiver, raden wij u aan even de tijd te nemen om deze handleiding in zijn geheel door te lezen. Controleer ook of alle verbindingen met de luidsprekers, bronnen en andere externe apparatuur correct zijn uitgevoerd. Op deze manier raakt u zo snel mogelijk vertrouwd met alle functies en de bedieningsorganen en kunt u alle mogelijkheden van de AVR 255/ AVR 355 benutten. Bewaar de handleiding om deze later nog eens te raadplegen.

Beschrijving en functies

De AVR vormt het hart van uw home entertainment systeem met een groot aantal luistermogelijkheden voor vrijwel elke denkbare audio- of videobron, of het nu gaat om een uitzending, een film of een sportevenement in HDTV of een oude mono- of stereo-opname. Bij het afspelen van digitale audiobronnen via conventionele optisch en coax digitale ingangen, dan wel via de voor HDMI 1.1 geschikte verbindingen, decodeert de AVR Dolby True HD, Dolby Digital Plus, DTS-HD Master Audio en DTS-HD data stromen. Tweekanalen stereo en matrix surround bronnen profiteren van alle huidige Dolby Pro Logic IIx functies en DTS Neo:6. De nieuwste versie van onze eigen Logic 7

processor is aanwezig voor een breder, meer omringend geluidsbeeld en een betere positionering van het surround geluid, ongeacht het type bron materiaal.

Dolby Virtual Speaker kan een omringend geluidsbeeld creëren vanuit de linker en rechter front luidsprekers en de nieuwste Dolby Head phone schakeling biedt een verbazingwekkend open klankbeeld via de hoofdtelefoon.

Bij de AVR wordt het videogedeelte van zijn naam serieus genomen. Naast de drie HDMI ingangen en drie 100 MHz analoge component videoingangen (twee op de AVR 255), kan de videoprocessor van de AVR het uitgangssignaal naar 1080p doorloop, passend bij de eigenschappen van uw specifieke beeldscherm. Dankzij de vaak onderscheiden Faroudja

DCDi Cinema™ technologie is de kwaliteit van uw videobeelden beter dan ooit. Voor het combineren van audio en video bezit de AVR een A/V sync vertraging (delay) zodat het niet lipsynchroon lopen in materiaal waarin digitale video bewerking is gebruikt, wordt geëlimineerd.

Een belangrijke extra in de toch al indrukwekkende lijst mogelijkheden van de AVR is EzSet/EQ

™

, een systeem dat het configureren automatiseert waardoor het eenvoudiger, gemakkelijker en nauwkeuriger wordt. In combinatie met de speciale bij de receiver geleverde microfoon maakt het EzSet/EQ™ het instellen van luidsprekergrootte, wisselfilter en vertraging voor alle kanalen en luidsprekers een zekere zaak. Naast de configuratie omvat EzSet/EQ ook de equalizer voor de kamer zodat de signalen naar elke luidspreker zijn aangepast voor wat betreft kamergrootte, luidsprekertype en andere factoren die de kamerakoestiek beïnvloeden. Met EzSet/EQ wordt uw systeem in een paar minuten geconfigureerd met een tot voor kort zonder kostbare meetapparatuur ongekende nauwkeurigheid.

Naast EzSet/EQ bezit de AVR een compleet stel handinstellingen voor hen die hun systeem helemaal zelf in willen stellen. Een viervoudig wisselfilter voor het laag maakt het mogelijk verschillende frequenties in te voeren voor elke set luidsprekers.

Een Stereo-Direct functie passeert de digitale processor om alle subtiele eigenschappen van het originele analoge, tweekanaals signaal te behouden, terwijl het bas management, beschikbaar in zowel de surround als de digitale stereo functies, meer mogelijkheden biedt om het signaal aan uw smaak of de kamerakoestiek aan te passen.

Voor een optimale flexibiliteit hebben beide AVR’s aansluitingen voor vier videoapparaten, elk met zowel composiet als S-Video ingangen. Verder zes extra audio ingangen en in totaal zes digitale ingangen en twee uitgangen, maken de AVR geschikt voor het verwerken van de nieuwste digitale audiobronnen.

Voor compatibiliteit met de nieuwste HDTV videobronnen en progessive scan DVD-spelers, bezit de AVR een breedband videoschakeling met geringe overspraak.

Coax en optisch digitale uitgangen zijn beschikbaar voor directe verbinding met digitale recorders. Een video opname-uitgang en een kleurgecodeerde achtkanalen ingang maken de AVR verregaand toekomstzeker; alles wat nodig is om nieuwe toekomstige formaten te kunnen gebruiken is aanwezig.

Door gebruik te maken van één simpele verbinding tussen de AVR 355 en de extra leverbare Harman Kardon kunt u ook luisteren naar materiaal opgenomen op uw daartoe geschikte Apple

iPod®**. De systeemafstandsbediening van de AVR is geprogrammeerd met besturingscodes waarmee nummers voor weergave gekozen en vele iPod functies genavigeerd kunnen worden, zelfs van de andere kant van de kamer. Met The Bridge™ kunt u zelfs de iPod opladen.

De flexibiliteit en het vermogen van de AVR houden niet op bij uw centrale thuisbioscoop of luisterkamer. De AVR bevat een uitgebreid multi-zone bedieningssysteem met de mogelijkheid een bron te kiezen voor uw centrale kamer en een andere bron voor een tweede kamer. Zowel composiet video als S-video en audio, worden naar de tweede kamer doorgestuurd, waarbij u volledige controle hebt over het volume via een afzonderlijk infrarood link voor de afstandsbediening. Om de bediening van de AVR vanuit een tweede kamer gemakkelijk te maken wordt er een afzonderlijke Zone 2 afstandsbediening bij geleverd.

De extra meerkamerfuncties omvatten de mogelijkheid twee versterkerkanalen van de AVR toe te wijzen aan het meerkamersysteem, plus de verbinding van de AVR met het innovatieve A-BUS

toetsenbord voor meerkamerbesturing zonder dat extra versterkers nodig zijn.

De krachtige versterker van de AVR is gebouwd op de traditionele Harman Kardon technologieën voor de eindversterkers om een optimaal dynamisch bereik te kunnen bieden met elke denkbare programmabron.

Harman Kardon heeft de ‘HiFi’ receiver meer dan 50 jaar geleden uitgevonden. Met state-of-the-art en beproefde schakelingen, zijn de AVR 255 en AVR 355 de ideale combinatie in de nieuwste digitale audio technologie, een rustige maar krachtige analoge versterker in een elegante, gemakkelijk te gebruiken vormgeving.

** Compatibel met alle iPod typen voorzien van een dock-aansluiting inclusief derde generatie 'klikwiel' en latere modellen. Niet compatibel met iPod

'shuffle' modellen. Hoewel alle iPod 'photo' modellen compatibel zijn; plaatjes opgeslagen op de iPod kunnen alleen worden bediend met de bedieningsorganen van de iPod, niet via de afstandsbediening van de AVR.

4 VEILIGHEID

Veiligheid

I Dolby True HD, Dolby Digital Plus, Dolby

Digital EX en Dolby Pro Logic

II en IIx

Decoders, en het volldige pakket DTS

functies, inclusief DTS-HD Master Audio, DTS-HD en DTS-ES

6.1 Discrete & Matrix

I Zeven kanalen high-current versterking

en twee kanalen toewijsbaar aan surround achter of meerkamer toe passingen

I De exclusieve Logic 7

van Harman Kardon, samen met de keuze uit diverse Dolby Virtual Speaker processing bij gebruik van slechts twee luidsprekers

I Dolby Headphone voor een open en

ruimtelijk geluidsbeeld bij gebruik van een hoofdtelefoon

I Het moderne EzSet/EQ

™

van Harman Kardon configureert de luidsprekerinstellingen automatisch en stelt de kamerequalizer in voor een gemakkelijke, snelle en nauwkeurige systeemopzet

I HDMI met audio/video processing,

opschalen naar 720p/1080p doorlaat en correctie voor grotere kabellengten zonder achteruitgang van het signaal

I Drie HDMI™ 1.3a en drie (twee op de

AVR 255) toewijsbare analoge component ingangen met grote bandbreedte om te kunnen werken met de nieuwste high-definition videobronnen

I Analoge A/V Ingangen op de voorzijde. I Digitale ingangen op de voorzijde voor

gemakkelijk aansluiten van draagbare digitale apparatuur en de nieuwste videospelletjes

I Verbindt een geschikte Apple

iPod®met de Harman Kardon (extra) voor laden, weergave en besturing (alleen AVR 355)

I Alle ingangen kunnen benoemd worden

(uitgezonderd tuner)

I Talloze digitale ingangen en uitgangen I Volledig in kleur, high-definition, meerta-

len in-beeld menu en display systeem

I Instelbare A/V Sync vertraging voor elke

ingang zorgt voor lipsynchrone digitale programma’s en video-opnamen

I 6-Kanalen/8-kanalen directe ingang voor

gebruik van toekomstige audioformaten

I Uitgebreide laagprocessing, inclusief vier

afzonderlijke wisselfiltergroepen

I Uitgebreide meerkamer opties, inclusief

een standaard Zone II, toewijsbare versterkerkanalen en A-BUS Ready

functie voor luisteren naar een andere bron in een andere zone (alleen AVR 355)

I Afstandsbediening met ingebouwde

codes

Belangrijke veiligheidsinformatie

LEES DIT VOORDAT U HET APPARAAT IN GEBRUIK NEEMT

Installeer dit apparaat niet in een afgesloten ruimte zoals een kast of iets dergelijks - en achterzijde minimaal 10 cm ruimte vrij. Houd het apparaat uit direct zonlicht, uit de buurt van warmtebronnen, trillingen, stof, vocht en/of koude.

Vermijd opstelling op een plaats waar er iets op kan vallen of het apparaat kan worden blootgesteld aan lekkende of spattende vloeistoffen. Zet de volgende dingen nooit op de tuner:

– Brandende objecten (b.v. kaarsen) daar dat

brand kan veroorzaken, het apparaat kan beschadigen en tot letsel kan leiden.

– Vazen met vloeistof die om kunnen vallen en zo

elektrische schokken kunnen veroorzaken en het apparaat beschadigen.

Dek het apparaat niet af met kranten, een tafelkleed of iets anders dat de ventilatie belemmert. Doordat de temperatuur in het inwendige dan oploopt, kan brand ontstaan en letsel worden toegebracht.

Stel het apparaat op in de nabijheid van een stopcontact waar de stekker gemakkelijk te bereiken is.

Dit apparaat is niet gescheiden van het lichtnet zolang de netschakelaar op de achterzijde op ON (aan) staat. Die toestand noemen we standby en daarin wordt slechts een minimale hoeveelheid stroom opgenomen.

WAARSCHUWING

OM HET RISICO OP BRAND OF ELEK TRISCHE SCHOKKEN TE VER MINDEREN HET APPARAAT NOOIT BLOOTSTELLEN AAN VOCHT OF REGEN.

Controleer netspanning voor gebruik

Uw nieuwe AVR is ontworpen voor gebruik met 220 - 240 volt wisselspanning. Sluit u de receiver op een andere netspanning aan dan waarvoor deze is bedoeld, dan kan dit gevaarlijk zijn en zelfs brand ontstaan. Bovendien kan de receiver hier door beschadigd worden.

Heeft u vragen heeft over de juiste netspanning voor dit specifieke model of over de netspanning in uw omgeving, raadpleeg dan eerst uw leverancier voordat het apparaat met het lichtnet verbindt.

Gebruik geen verlengsnoeren

Gebruik het apparaat alleen met het vaste netsnoer. Het gebruik van verlengsnoeren met dit product wordt afgeraden. Leg, net als bij andere elektrische apparaten, het netsnoer niet onder vloerbedekking of tapijten en zet er geen zware voorwerpen op. Een beschadigd netsnoer onmiddellijk door een erkende technische dienst laten vervangen door een exemplaar dat aan de fabrieksspecificaties voldoet.

Ga voorzichtig met het netsnoer om

Wanneer u het netsnoer uit het stopcontact neemt, trek dan altijd aan de stekker en niet aan het snoer. Wanneer het apparaat voor langere tijd niet zal worden gebruikt, neem dan de stekker uit het stopcontact.

Open de behuizing niet

In dit product bevinden zich geen onderdelen die door de gebruiker gerepareerd kunnen worden. Bij het openen van de behuizing kunt u een schok oplopen en wijzigingen aan het product zullen de garantie ongeldig maken. Mocht water of een metalen voorwerp zoals een paperclip, een nietje of iets dergelijks in het apparaat terechtkomen, neem dan de stekker direct uit het stopcontact en raadpleeg een erkende reparateur.

WAARSCHUWING

KANS OP ELEKTRISCHE

SCHOKKEN. NIET OPENEN

LET OP: VERMIJD HET RISICO VAN ELEKTRISCHE SCHOKKEN. OPEN NOOIT ZELF DE BEHUIZING. IN HET APPARAAT BEVINDEN ZICH GEEN ONDERDELEN DIE DOOR DE GEBRUIKER ZELF KUNNEN WORDEN ONDERHOUDEN, GEREPAREERD EN/OF VERVANGEN. LAAT ONDERHOUD EN REPARATIE OVER AAN GEKWALIFICEERDE TECHNICI.

WAARSCHUWING: VERKLEIN BRANDGEVAAR EN DE KANS OP ELEKTRISCHE SCHOKKEN; STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT.

Het symbool van de bliksemschicht met pijlpunt en een gelijkzijdige driehoek waarschuwt de gebruiker voor de aanwezigheid van ongeïsoleerde gevaarlijke voltages binnen in de behuizing van het apparaat. Deze voltages kunnen elektrische schokken veroorzaken.

Het uitroepteken in een gelijkzijdige driehoek waarschuwt de gebruiker voor de aanwezigheid van belangrijke informatie aangaande onderhoud en service in de gebruiksaanwijzing.

VEILIGHEID 5

NEDERLANDS

Veiligheid

Opstelling

I Plaats het apparaat, om een goede werking te

verzekeren en risico’s te vermijden, op een stevige en vlakke ondergrond. Zet u het apparaat op schap, controleer dan of het schap en de steunen het gewicht kunnen dragen.

I Zorg ervoor dat er voldoende ruimte is voor

ventilatie rond het apparaat. Plaatst u dit product in een kast of andere gesloten ruimte, controleer dan of er voldoende lucht in de kast circuleert. In sommige gevallen kan een ventilator nodig zijn.

I Plaats het apparaat niet op een tapijt of een

dergelijke ondergrond, daar dan de ventilatiesleuven worden afgesloten.

I Gebruik het apparaat niet op extreem hete of

koude plaatsen, op een plaats waar het blootstaat aan direct zonlicht, of in de nabijheid van een verwarming.

I Plaats het apparaat niet in een vochtige of

stoffige omgeving.

I Zorg ervoor dat de ventilatiesleuven in de

bovenzijde van het apparaat vrij blijven en plaats er geen voorwerpen op.

I Vanwege het gewicht van de AVR en de

warmte die de versterkers ontwikkelen, bestaat de kans dat de rubber inleg van de pootjes van het apparaat op sommige houten of fineer ondergronden afdrukken achterlaten. Wees voorzichtig met het opstellen van de receiver op een zacht houten ondergrond, dan wel op materiaal dat door zware objecten of warmte kan worden beschadigd. Sommige materialen zijn heel gevoelig en absorberen deze afdrukken, iets waar Harman Kardon geen invloed op heeft, zoals de soort afwerking, de gebruikte reinigingsmiddelen en normale warmte en trillingen tijdens het gebruik van het product, en andere factoren. Wees daarom voorzichtig bij het kiezen van de juiste plaats voor de receiver, daar dit soort zaken niet onder de garantie valt.

Schoonmaken

Maak het apparaat zonodig schoon met een schone, zachte en droge doek. Indien nodig kunt bevochtigt u een zachte doek met lauw sop en daarna met een doek met schoon water. Droog het apparaat onmiddellijk af met een droge doek. Gebruik NOOIT benzeen, reinigingsmiddelen met drijfgassen, verdunner, alcohol of andere vluchtige middelen. Gebruik geen schuurmiddelen, want deze kunnen de afwerking van metalen onderdelen beschadigen. Vermijd het gebruik van insecticiden in de buurt van dit apparaat.

Verplaatsen

Alvorens het apparaat te verplaatsen controleren of alle verbindingen met andere apparaten losgenomen zijn en dat de stekker van het apparaat zelf uit het stopcontact genomen is.

Uitpakken

De doos en overig verpakkingsmateriaal dat gebruikt werd om uw nieuwe receiver tijdens transport te beschermen zijn speciaal ontworpen om schokken en trillingen te absorberen. Wij adviseren u de doos en het verpakkingsmateriaal te bewaren voor het geval u gaat verhuizen of als het apparaat ooit gerepareerd zou moeten worden.

Om de omvang van de doos te verkleinen kunt u deze plat maken. Dit doet u door het plakband op de bodem helemaal los te maken en de doos plat te drukken. De kartonnen hulpstukken kunnen op dezelfde manier worden bewaard. Verpakkingsmateriaal dat niet samengedrukt kan worden kan in een plastic zak worden bewaard.

Wilt u het verpakkingsmateriaal niet bewaren, is het goed te weten dat de doos en het overige verpakkingsmateriaal gerecycled kunnen worden. Denk aan het milieu en lever dit materiaal in op de daarvoor aangewezen plaats.

Vergeet niet de plastic beschermingsfolie van de display te verwijderen. Deze folie kan de werking van de afstandsbediening negatief beïnvloeden.

6 BEDIENINGSORGANEN

Bedieningsorganen

1 2 3 4 5 6 7

8 9 ) ! @ # $

% ^ & * ( Ó

Volume Systeemschakelaar Lichtnetindicatie Hoofdtelefoonuitgang Menu Navigatie OK AVR Menu

Info Instellingen Resolutie Audio Effecten Videofuncties Overzicht Bronnen Display Luidspreker/Kanaal Indicatie

Surround functie Terug/Verlaten Optisch Digitale Front Ingang Coax Digitale Front Ingang Video Front Ingangen Sensor afstandsbediening

Info

Resolution Audio Effects

AVR

21 6 7 8 9A

CD 

Video Modes

Surround Modes

Back/Exit

Source List

Composite Analog

G H3

BEDIENINGSORGANEN 7

NEDERLANDS

Bedieningsorganen

Volume: draai deze knop naar rechts om het niveau te verhogen, of naar links om het niveau te verlagen. Mute (geluid uit) wordt automatisch opgeheven zodra de volumeregelaar wordt verdraaid.

Netspanning Systeem: wanneer de Netschakelaar op de achterzijde op “ON” (aan) staat, schakelt u de AVR met deze toets in; Druk deze knop opnieuw in om het apparaat uit (standby) te schakelen. De lichtnetindicatie

wordt wit als het apparaat aan staat.

Lichtnetindicatie: licht amber op tijdens standby, als teken dat het apparaat gereed is voor gebruik. Ingeschakeld licht deze wit op.

Hoofdtelefoonuitgang: sluit hierop een hoofdtelefoon aan om ongestoord te kunnen luisteren. Gebruik een hoofdtelefoon met een standaard 6,3 jackplug. Zodra de hoofdtelefoon wordt aangesloten, worden de luidsprekers uitgeschakeld.

Bij het configureren van uw systeem met EzSet/EQ wordt de kalibratie microfoon hierop aangesloten via de bijgeleverde adapter die de kleine miniplug van de microfoon in een 1/4" jackplug omzet.

Menu Navigatie: met deze toetsen navigeert u de menu’s van de AVR en bedient u de tuner.

OK: indrukken om het gemarkeerde item te kiezen.

AVR Menu: indrukken om et hoofdmenu van de AVR op te roepen.

Info Instellingen: roept direct het AVR Bronnen Setup submenu op waarin de instellingen voor de gekozen bron staan.

Resolutie: eenmaal in drukken en vervolgens kan met Menu Navigatie [5] de resolutie van de video-uitgang van de AVR op de volgende waarden worden ingesteld: 576i, 576p, 720p, 1080i of 1080p. De AVR staat standaard op 576i wanneer hij voor het eerst wordt ingeschakeld, of na een reset later. Deze resolutie is gekozen om er zeker van te zijn dat de In-Beeld Display op uw TV zichtbaar is, ook bij gebruik van analoge S-video of composiet (CVBS) signalen. Nadat u de optimale resolutie voor uw beeldscherm heeft gekozen, bevestigt u dat met OK

. De display geeft nu aan “Res Change, Cancel” (wijziging resolutie, opheffen). Drukt u nu op OK of u doet gedurende 20 seconden niets, dan keert de AVR naar normaal weergeven terug. Om de nieuwe resolutie te bevestigen, drukt u op L

om de aanwijzing “Cancel” (opheffen) te wijzigen in “Accept” (accepteren), waarna u op OK

drukt. De nieu-

we resolutie wordt nu toegepast.

)

Audio Effecten: indrukken om direct naar het Audio Effecten submenu te gaan waarin onder andere de klankregeling kan worden ingesteld. Zie de basis opzet voor nadere informatie.

Videofuncties: indrukken om direct naar het Videofuncties submenu te gaan, waarin instellingen kunnen worden gemaakt om het beeld te verbeteren nadat u het beeld op het beeldscherm heeft ingesteld.

Overzicht Bronnen: indrukken om het inbeeld Bronkeuze Menu te openen waarvan de het inschuif Overzicht al open is. Gebruikt u de TV niet als in-beeld display, gebruik dan de Display op de voorzijde die alle informatie geeft die u nodig heeft. Scroll naar boven of beneden met

om de gewenste ingang te kiezen en

druk op OK

en verlaat de Bronkeuze door

nogmaals op Bronkeuze

te drukken.

Display: in de display worden aanwijzingen en in de display verschijnen aanwijzingen en indicaties die helpen het apparaat te bedienen.

Luidspreker/kanaal functie: geeft aan welke luidspreker voor elk kanaal gekozen is, of de configuratie van het binnenkomende signaal. De indicaties voor de luidsprekers links, centrum, rechts, links surround en rechts surround bestaan uit drie hokjes, terwijl de subwoofer een enkel hokje is. Het middelste hokje licht op wanneer een ‘kleine’ luidspreker is gekozen, de buitenste twee wanneer een grote luidspreker is gekozen. Brandt geen enkel hokje voor de kanalen centrum, surround of subwoofer, dan zijn er voor die posities geen luidsprekers gekozen. Zie pagina 22 voor nadere informatie over het configureren van de luidsprekers. De letter in het middelste hokje geeft een actief kanaal aan. Voor standaard analoge bronnen zullen alleen L en R oplichten, wat een stereobron aangeeft. Gaat het om een digitale bron dan geven de indicaties aan welke kanalen op de digitale ingang worden ontvangen. Een knipperende letter geeft een onderbroken digitaal signaal aan. Zie pagina 33 voor nadere informatie over deze indicaties.

Opmerking: wanneer u via het

MULTIROOM

SETUP

menu de surround achter luidsprekers aan de andere zone heeft toegewezen, zullen de beide hokjes die de aanwezigheid van de surround achter luidsprekers aangeven automatisch verdwijnen. Dit ten teken dat de hoofd luisterruimte nu is geconfigureerd voor 5.1 kanalen. Zie pagina 35 voor meer informatie over het toewijzen van de surround achter kanalen voor meerkamer gebruik.

Surround Functies: indrukken om een surround functie te kiezen (b.v. meerkanalen). Het Surround Functies menu verschijnt in beeld en de menu aanwijzingen in de onderste regel van de display.

Gebruik K/L op de voorzijde of op de afstandsbediening om naar een andere menuregel te gaan: Auto Select (automatisch kiezen), Virtual Surround, Stereo, Movie (film), Music of Video Game. Elke regel geeft een type audiosignaal aan dat de AVR zal kiezen wanneer dat type audiosignaal wordt ontvangen.

Desgewenst kunt u zelf een andere functie kiezen voor elke type audio. Druk op OK wanneer de gewenste menuregel is gemarkeerd en de beschikbare surround functies voor het binnenkomende signaal worden aangegeven. Kies de gewenste functie met K/L en druk op OK om die te activeren. Druk op Back/Exit (terug/verlaten) om het Surround Functies menu te verlaten en het volgende menu in het systeem op te roepen.

Zie de paragraaf Bijzondere Functies voor meer informatie over de surround functies.

^ Terug/Verlaten: indrukken om naar het voorgaande menu terug te gaan. Wanneer het hoofdmenu van de AVR in beeld staat, op deze toets drukken om het menusysteem te verlaten.

Optisch Digitale Front Ingang: sluit de optische digitale audio uitgang van een audio of video product hierop aan. Wordt de ingang niet gebruikt zorg dan dat de ingang met het dopje is afgedekt om te voorkomen dat er stof in de ingang komt.

Coax Digitale Front Ingang: wordt gewoonlijk gebruikt voor het aansluiten van draagbare digitale audio apparaten, videospelletjes en andere producten die een coax digitale aansluiting hebben.

(

Video Front Ingangen: deze audio/video aansluitingen kunnen gebruikt worden als tijdelijke verbinding met videospelletjes of draagbare audio/video apparaten zoals camcorders en draagbare audio spelers.

Sensor afstandsbediening: deze sensor ontvangt de bevelen van de afstandsbediening. Richt de afstandsbediening hierop en zorgt dat de sensor niet geblokkeerd wordt, tenzij een externe sensor is aangesloten.

7TSY5B9

8XL

4VU

DO F

AEN

8 AANSLUITINGEN

Aansluitingen

0 1 2 3 4 5 6 7 8 9 A B C D E

F G H I J K L M N O

P Q R S

T U V W X Y Z a b c d

e f g

MG antenne FM antenne Analoge Audio Ingang 2 Analoge Audio Uitgang 2 Subwoofer uitgang Analoge Audio Ingang 5 Analoge Audio Ingang 1 Analoge Audio Uitgang 4 Bridge II Aansluiting

(Stereo Ingang AVR 255) 8-Kanalen Directe Ingang Digitale Audio Uitgang Video Monitor Uitgangen RS-232 Reset Front Luidsprekers Uitgangen Centrum Luidspreker Uitgang

Surround Luidsprekers Uitgangen Geschakelde lichtnetuitgang RS-232 Seriële Poort Netsnoer Video 2 Component video-ingang Component video-uitgang Video 1 component-ingang Download Functie Coax digitale ingangen Surround Achter/Meerkamer luidsprekeruitgangen Video 2 video-uitgang Video 1 video-ingang Optisch digitale ingangen Analoge Audio Ingang 4

Video 2 video-ingang In- en Uitgang IR Afstandsbediening Ingang IR afstandsbediening Voorversterker uitgang HDMI Uitgang Video 3 video ingang Analoge Audio Ingang 3 HDMI Ingang Zone 2 Uitgang (alleen AVR 355) A-BUS Aansluiting (alleen AVR 355) IR Afstandsbediening Signaal Uitgang (alleen AVR 355)

Component Video Ingang 3 (alleen AVR 355) A-BUS IR Uitgang (alleen AVR 355) Hoofd Netschakelaar

Opmerking: om het aansluiten van de ver schillende verbindingen voor meerkanaals inen uitgangen en de luidsprekers gemakkelijk te maken, zijn alle aansluitingen van een kleuren code voorzien, overeenkomstig de nieuwste CEA standaard: Front Links Wit Front Rechts: Rood Centrum: Groen Surround Links: Blauw Surround Rechts: Grijs Surround Achter Links: Bruin Surround Achter Rechts: Tan Subwoofer (LFE): Paars Digitaal Audio: Oranje Composiet Video: Geel Component Video ‘Y’: Groen Component Video ‘Pr’: Rood Component Video ‘Pb’: Blauw

MG-antenne: sluit hierop de bijgeleverde MG raamantenne aan. Wordt een externe MGantenne gebruikt, sluit die dan aan conform de daarbij gevoegde aanwijzingen.

FM-antenne: sluit hierop de bijgeleverde FM-antenne aan, of een buitenantenne, dan wel een kabelsysteem.

Analoge Audio Ingang 2: verbind deze ingang met de PLAY/OUT uitgang van een audio- of videobron.

Analoge Audio Uitgang 2: verbind deze uitgang met de REC/IN ingang van een audio- of videobron.

Subwoofer uitgang: verbind deze uitgang met de lijningang van een actieve subwoofer. Bij gebruik van een losse subwooferversterker wordt deze uitgang met de ingang van die versterker verbonden.

Analoge Audio Ingang 5: verbind deze ingang met de PLAY/OUT uitgang van een audio- of videobron.

Analoge Audio Ingang 1: verbind deze ingang met de PLAY/OUT uitgang van een audio- of videobron.

Analoge Audio Uitgang 4: verbind deze uitgang met de REC/IN ingang van een audio- of videobron.

AANSLUITINGEN 9

NEDERLANDS

Aansluitingen

Digitale Media Speler (DMP –

alleen AVR 355): bij uitgeschakelde AVR ver-

bindt u de extra leverbare Harman Kardon

met deze speciale aansluiting en zet u een geschikte iPod in. Wordt nu Digital Media Player als bron gekozen, dan verschijnt de besturing en navigatie van de iPod in het beeldscherm (indien aangesloten op de Video Monitor

Uitgang

en de bovenste en onderste regel

van de Display

. U kunt de iPod navigeren en

nummers voor weergave kiezen met

⁄/¤/‹/›

, OKXen de Loopwerkfuncties Eop de afstandsbediening van de AVR. Zie pagina 34 voor nadere informatie

Op de AVR 255 is dit een extra Audio Ingang aangeduid als Stereo Ingang, waarop elk apparaat voorzien van een stereo minijack zoals een MP3- of draagbare CD-speler via de hoofdtelefoon- of lijnuitgang kan worden aangesloten.

8-Kanaals directe ingang: deze ingangen worden gebruikt voor het aansluiten van DVD-Audio, Blu-ray, HD-DVD of SACD spelers met discrete analoge uitgangen. Afhankelijk van de, bron kunnen alle acht ingangen worden gebruikt, hoewel in de meeste gevallen alleen de front links/rechts, centrum, surround links/rechts en LFE (sub woofer) ingangen gebruikt zullen worden in een standaard 5.1 audio opzet.

Digitale Audio Uitgang: verbind deze aansluiting met de overeenkomstige digitale ingang van een digitale recorder zoals een CD-R of MiniDisc recorder.

Video Minitor Uitgangen: verbind deze uitgangen met de composiet en/of S-Video ingang van een TV of monitor of videoprojector om de in-beeld menu’s te kunnen zien, plus de met de videoschakelaar op de AVR gekozen standaard video of S-Video bron.

RS-232 Reset: deze schakelaar wordt alleen gebruikt tijdens een software opwaardering (upgrade). Een standaard processor reset wordt uitgevoerd door de toets OK op de voorzijde in te drukken en vast te houden terwijl het apparaat op standby staat.

Front Luidsprekers Uitgangen: verbind deze uitgangen met de juiste + en – aansluitingen van de linker en rechter luidspreker. Overeenkomstig de nieuwe CEA kleurcode is de witte aansluiting de positieve + aansluiting die verbonden wordt met de rode + aansluiting van de Front Links luidspreker, conform de oude codering. De rode aansluiting is de positieve + aansluiting die verbonden wordt met de rode positieve + van de Front Rechts luidspreker. Verbind de zwarte – aansluitingen van de AVR met de zwarte – van de luidsprekers. Zie pagina 16 voor nadere informatie over luidsprekerpolariteit.

Centrum Luidspreker Uitgang: verbind deze uitgang met de juiste + en – aansluitingen van de centrum luidspreker. Overeenkomstig de nieuwe CEA kleurcode is de groene aansluiting de positieve + aansluiting die verbonden wordt met de rode + aansluiting van de Centrum luidspreker, conform de oude codering. Verbind de zwarte – aansluiting van de AVR met de zwarte – van de centrum luidspreker. Zie pagina 16 voor nadere informatie over luidspreker polariteit.

Surround Luidspreker Uitgangen:

verbind deze uitgangen met de juiste + en – aansluitingen van de surround luidsprekers. Overeenkomstig de nieuwe CEA kleurcode is de blauwe aansluiting de positieve + aansluiting die verbonden wordt met de rode + aansluiting van de Surround Links luidspreker, conform de oude codering. De grijze aansluiting is de positieve + aansluiting die verbonden wordt met de rode positieve + van de Surround Rechts luidspreker. Verbind de zwarte – aansluitingen van de AVR met de zwarte – van de surround luidsprekers. Zie pagina 16 voor nadere infor matie over luidsprekerpolariteit.

Geschakelde lichtnetuitgang: voor het voeden van andere apparaten, die dan tegelijk met standby

op de AVR worden

ingeschakeld.

RS-232 Seriële Poort: deze speciale aansluiting kan worden gebruikt met uw personal computer in het geval Harman Kardon op enig moment in de toekomst een software update aanbiedt. Laat de functieschakelaar niet ingedrukt (in Operate Mode) en druk deze alleen in om te opwaarderen (Upgrade Mode). De reset schakelaar wordt uitsluitend tijdens het opwaarderen gebruikt.

Netsnoer: verbind de stekker met een ongeschakeld stopcontact. De AVR 355 bezit een los te koppelen netsnoer. De AVR 255 heeft een vast netsnoer.

Video 2 Component Video Ingang: deze ingang kan met elke bron worden gebruikt die is voorzien van analoge Y/Pr/Pb of RGB component video uitgangen. Gebruik deze ingang alleen wanneer geen HDMI-verbinding mogelijk is.

Monitor Component Video Uitgang: sluit deze uitgangen aan op de component videoingangen van een videoprojector of –monitor. Wanneer een bron, aangesloten op een van de three Component video-ingangen

JLe

, wordt geselecteerd dan zal het signaal naar deze aansluitingen gestuurd worden.

Video 1 component ingang: deze ingang kan met elke bron worden gebruikt die is voorzien van analoge Y/Pr/Pb of RGB component video uitgangen. Gebruik deze ingang alleen wanneer geen HDMI-verbinding mogelijk is.

Opmerking: alle component ingangen/ uitgangen kunnen ook voor RGB-signalen worden gebruikt op dezelfde wijze als beschreven voor de Y/Pr/Pb-signalen en verbonden met de aansluitingen van de overeenkomstige kleur. RGB-verbinding is niet mogelijk wanneer de bron een afzonderlijk sync-signaal afgeeft.

Download Functie: (voor het opwaarderen van de software). Laat de toets niet ingedrukt voor normaal bedrijf (Operate) en druk deze in voor opwaarderen (upgrade) van de AVR. Reset

wordt alleen gebruikt bij het opwaarderen.

Coax Digitale Ingangen: verbind de coax digitale uitgang van een DVD-speler, HDTV ontvanger, de uitgang van een geschikte geluidskaart voor MP3 files of streams, LD-speler, MDspeler of CD-speler met deze ingangen. Het signaal kan een Dolby Digital, DTS, 2-kanaals MPEG1 signaal zijn, dan wel een standaard PCM digitale bron. Verbind geen RF digitale uitgang van een LD-speler met deze ingangen.

10 AANSLUITINGEN

Aansluitingen

Surround Achter/Meerkamer

Luidsprekeruitgangen: deze luidsprekeruit-

gangen worden gewoonlijk gebruikt om de surround achter links/rechts luidsprekers in een

7.1 systeem te voeden. Ze kunnen echter ook gebruikt worden om de luidsprekers in een andere zone te sturen met het signaal dat is gekozen voor een meerkamersysteem. Om de uitgang te wijzigen van de standaard Surround Achter naar Meerkamer Uitgang dient een instelling in het

MEERKAMER MENU van

het OSD (in-beeld) systeem worden veranderd. Zie pagina 35 voor meer informatie voor het configureren van deze luidsprekeruitgang. Bij normaal surround gebruik zijn bruin en zwart de surround achter positieve (+) en negatieve (-) aansluitingen en tan en zwart aansluitingen zijn de surround achter rechts positieve (+) en negatieve (-) aansluitingen. Voor meerkamer toepassing verbindt u de bruine en zwarte SBL aansluitingen met de rode en zwarte aansluitingen van de linker luidspreker in de andere zone en de tan en zwart SBR aan sluitingen met de rode en zwarte aansluitingen van de rechter luidspreker in de andere zone.

Video 1 video-uitgang: verbind deze uitgangen met de RECORD/INPUT composiet of S-video ingang van een VCR.

Video 1 video-ingang: verbind deze ingangen met de PLAY/OUT composiet of S-video uitgangen van een TV of andere videobron.

Optisch digitale ingangen: verbind de optisch digitale uitgang van een DVD-speler, HDTV ontvanger, de uitgang van een geschikte geluidskaart voor MP3 files of streams, LD-speler, MD-speler of CD-speler met deze ingangen. Het signaal kan een Dolby Digital, DTS, 2-kanaals MPEG1 signaal zijn, dan wel een standaard PCM digitale bron.

Analoge Audio Ingang 4: verbind deze aansluitingen met de PLAY/OUT audio-uitgan- gen van een TV of een andere audio- of videobron.

Video 2 video-ingang: verbind deze ingangen met de PLAY/OUT composiet of S-video uitgangen van een tweede VCR of andere videobron.

In- en Uitgang IR Afstandsbediening:

wanneer de IR-sensor van de AVR geblokkeerd is door een kast of andere obstakels, kan een externe sensor worden gebruikt. Verbind de uitgang van de sensor met de Ingang Afstandsbediening. De Uitgang is bedoeld voor het leveren van het signaal van de afstandsbediening aan andere op afstand bestuurde apparaten. Verbind deze uitgang met de ‘IR-IN’ ingang op andere Harman Kardon of andere geschikte apparaten.

Zone 2 IR Ingang: verbind de uitgang van een IR-sensor in een andere kamer met deze aansluiting om het meerkamersysteem van de AVR te bedienen.

Voorversterkeruitgang: verbind deze aansluitingen met een extra externe eindversterker voor toepassingen waarbij meer vermogen nodig is.

HDMI Uitgang: verbind deze geschikt uitgang met de HDMI ingang op een geschikte van HDMI voorzien videoscherm.

Video 3 video ingang: verbind deze ingangen met de PLAY/OUT composiet of S-video uitgangen van een VCR of andere videobron.

Analoge Audio Ingang 3: verbind deze ingangen met de PLAY/OUT audio uitgangen van een VCR of andere videobron.

HDMI Ingangen: verbind de HDMI uitgang van videobronnen met een DVD-speler, settop box of HDTV tuner op één van deze aansluitingen.

Zone 2 Uitgang (alleen AVR 355): sluit hierop extra audio eindversterkers aan om in een andere kamer naar de voor het meerkamersysteem gekozen bron te kunnen luisteren.

A-BUS: verbind deze aansluiting met een extra A-BUS gecertificeerde afstandsbediening of versterker om zo de meerkamer faciliteiten van de AVR uit te breiden. Zie pagina 21 voor meer informatie over A-BUS.

IR Afstandsbediening Signaal Uitgang (alleen AVR 355): op deze uitgang staat het

complete signaal zoals dat wordt ontvangen op de Afstands bedienings sensor

dan wel via

de Afstands bedienings ingang

inclusief de

draaggolf die is verwijderd van signalen op de

Afstands bedieningsuitgang

. Gebruik deze uitgang om IR afstandsbedieningssignalen naar de ingang van geschikte apparaten te sturen via directe verbindingen, dan wel externe IR zenders. Twijfelt u welke van de twee IR Uitgangen gebruikt moet worden, raden we u aan met uw leverancier te overleggen of met de leverancier van de extra te besturen apparatuur.

Component Video Ingang 3 (alleen AVR

355): deze ingang kan met elke bron worden

gebruikt die is voorzien van analoge Y/Pr/Pb of RGB component video uitgangen. Gebruik deze ingang alleen wanneer geen HDMI-verbinding mogelijk is.

A-BUS IR Uitgang (alleen AVR 355): deze uitgang geeft het signaal van de afstandsbediening zoals dat wordt ontvangen van een A-Bus eenheid door. Zo kunnen andere producten van Harman Kardon via de “IR IN” verbindingen op de AVR worden aangesloten en via een A-Bus eenheid vanuit een andere kamer worden bediend.

Hoofd Netschakelaar: druk op deze toets ON om de AVR in te schakelen. Is de schakelaar ingedrukt ON, dan staat het apparaat in standby, wat wordt aangegeven door de amber LED

. Wanneer deze toets NIET ingedrukt is, werkt het apparaat niet. Om het apparaat geheel uit te schakelen en ook de afstandsbediening te blokkeren, deze schakelaar indrukken zodat deze naar buiten komt en het woord ‘OFF’ (uit) op de bovenzijde van de schakelaar zichtbaar wordt.

Opmerking: Laat deze schakelaar normaal gesproken in de positie ON (aan) staan.

Dankzij de krachtige processor van de AVR kunnen maximaal drie van HDMI-aansluitingen voorziene bronnen op de HDMI-ingangen via één enkele kabel worden aangesloten met als voordeel een superieure digitale audio- en videoverbinding. Wanneer uw beeldscherm niet geschikt is voor HDMI, dient de bron te worden verbonden met een van de andere ingangen en kiest u een coax of optische digitale audio-ingang en een analoge video-ingang. Zie onder Aansluitingen en Installeren voor nadere informatie.

Wanneer uw beeldscherm wel een HDMI-ingang heeft maar sommige bronnen uitsluitend over analoge video-uitgangen beschikken, kunt nog steeds de HDMI videoverbinding naar het beeldscherm gebruiken; de AVR zal de analoge videosignalen automatisch omzetten naar het HDMIformaat.

Opmerking over videoverbindingen: bij het aansluiten van een video-apparaat zoals een VCR, DVD-speler, satellietontvanger, kabel settop box, personal videorecorder of een videospelletje op de AVR 255/ AVR 355, kunt u de composiet of S-video aansluiting gebruiken, maar niet beide tegelijk.

PRIMAIRE AFSTANDSBEDIENING 11

NEDERLANDS

Primaire Afstandsbediening

Opmerking: de hier gebruikte functienamen

slaan op de voor de AVR gebruikte functies. De meeste toetsen hebben meerdere functies wanneer de afstandsbediening voor andere apparaten wordt gebruikt. Zie pagina 46-50 voor een overzicht van deze functies.

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z a

AVR Netschakelaar Aan AVR Netschakelaar Uit Bronkeuze (The Bridge alleen AVR 355) Audio Effecten Loopwerkfuncties Menu Navigatie LKM N Sluimerfunctie Verlichting (alleen AVR 355) Voorkeuze/Pagina Laatste Cijfertoetsen Videofunctie Menu Activiteit Terug/Verlaten Master Volume Disc Menu Muting (geluid uit) Surround Functie Functies Programmeren (alleen AVR 355) Apparaat UIT Apparaat AAN Zender Afstandsbediening OK Instellingen Zone Gekleurde Functies

12 PRIMAIRE AFSTANDSBEDIENING

Primaire Afstandsbediening

De afstandsbediening kan behalve de AVR 255/ AVR 355 de meeste Harman Kardon CDwisselaars en spelers, CD-recorders en cassettedecks bedienen, via de besturingscodes die in de afstandsbediening zijn ingebouwd.

å AVR Inschakelen: wanneer de AVR 255/ AVR 355 in standby staat, aangegeven met de

lichtnetindicatie

die oranje oplicht, kunt de

AVR met deze toets inschakelen.

∫ AVR Uitschakelen: wanneer de AVR 255/ AVR 355 ingeschakeld is drukt u op deze toets om het apparaat in standby te zetten. In deze positie voert het apparaat nog steeds stroom.

ç Ingangskeuze: druk op deze toetsen om een ingang te kiezen voor de AVR 255/ AVR 355.

∂ Audio Effecten: indrukken om direct naar het Audio Effecten menu te gaan.

≠ Transportfuncties: met deze toetsen wor- den vooruit weergeven, achteruit weergeven, stop, pauze en opname op daarvoor geschikte Harman Kardon compact disc spelers/wisselaars en cassettedecks gekozen. Verder kunnen bij een geschikte Harman Kardon compact disc speler, wisselaar, of cassettedeck, gekozen met de ingangskeuze, extra transportfuncties worden gebruikt via de toetsen voorkeurposities hoger/lager.

ƒ Menu Navigatie: gebruik deze toetsen om in het menusysteem van de AVR 255/ AVR 355 naar boven, beneden, links of rechts te gaan.

© Sluimerfunctie: druk op deze toets om de sluimerfunctie te kiezen. Elke druk op deze toets verkort de tijd die verstrijkt voordat het apparaat wordt uitgeschakeld met 10 minuten. Na die tijd gaat het apparaat in standby. Het tijdsverloop is als volgt:

˙ Verlichting (alleen AVR 355): indrukken om de inwendige verlichting van de afstandsbediening te activeren.

î Voorkeuze/Pagina: wanneer de tuner is gekozen kiest u hiermee de voorkeurzender (preset). Indrukken tijdens het gebruik van een kabel, satelliet of HDTV Settop box of een televisie om een andere zender te kiezen. De paginafunctie is beschikbaar met sommige DVD-spelers bij het afspelen van een DVD-Audio disc die pagina’s bevatten die zijn gekoppeld aan een nummer.

Δ Laatste: wanneer de tuner actief is gaat u hier mee naar de laatst beluisterde zender. Bij bediening van een kabel, satelliet of HDTV Settop box of een televisie gaat u hiermee terug naar de vorige zender.

K Cijfertoetsen: voor het invoeren van getal- len bij het vastleggen van een voorkeurzender of het kiezen van een nummer op de CD-speler/wisselaar en het direct afstemmen van een zender.

¬ Videofuncties: indrukken om direct naar het Videofunctie menu te gaan.

μ Menu: bij gebruik van een H/K DVD-speler met de receiver kunt u met deze toets het DVDMenu oproepen.

Ñ Activiteiten: deze toets kan worden gepro- grammeerd om met één toets een reeks bevelen uit te voeren, wat handig is bij het activeren van alle apparaten en het kiezen van de juiste instellingen op elk daarvan, dan wel het kiezen van meerdere digitale kanalen met één handeling. Zie de paragraaf over het Programmeren van de Afstandsbediening voor nadere informatie.

Druk hierop om het programmeren van de Activiteit te starten of voordat u op één van de toetsen drukt die u met een Activiteit heeft geprogrammeerd, om die reeks bevelen uit te zenden.

ø Terug/Verlaten: druk op deze toets om terug te gaan naar het voorgaande menu of een menu te verlaten.

π Volumeregelaar: druk op deze toetsen om het volume van de AVR 255/ AVR 355 te verhogen of verlagen.

œ Disc Menu: indrukken om het menu op een DVD die wordt afgespeeld op te roepen.

® Muting: druk op deze toets om het geluid van de AVR 255/ AVR 355 tijdelijk uit te schakelen.

ß Surround Functies: indrukken om het Surround Functies menu op te roepen.

† Functies Programmeren (alleen AVR 355): indrukken en drie seconden vasthouden om het programmeren te activeren. Nadere informatie in de paragraaf over het gebruik van de afstandsbediening.

ü Apparaat UIT: schakelt de netspanning van andere apparaten UIT die u heeft gekozen met Bronkeuze (C).

√ Apparaat AAN: schakelt de netspanning van andere apparaten IN die u heeft gekozen met Bronkeuze (C).

∑ Zender: richt deze zender op de receiver bij gebruik van de afstandsbediening.

≈ OK: hiermee bevestigt u eerder gemaakt instellingen en opdrachten in de menu’s.

¥ Instellingen: open de AVR, INFO of SOURCE (bron) instellingen door eenmaal op een van deze toetsen te drukken.

Ω Zone:

deze schuiftoets schakelt de afstandsbediening om tussen het bedienen van Zone 1, Zone 2 van de AVR.

a Gekleurde Functies: deze vier toetsen wor-

den gebruikt bij het bedienen van de TV. Ze hebben verschillende functies bij het bedienen van andere apparaten. Raadpleeg hiervoor de Codetabel van de afstandsbediening in deze handleiding.

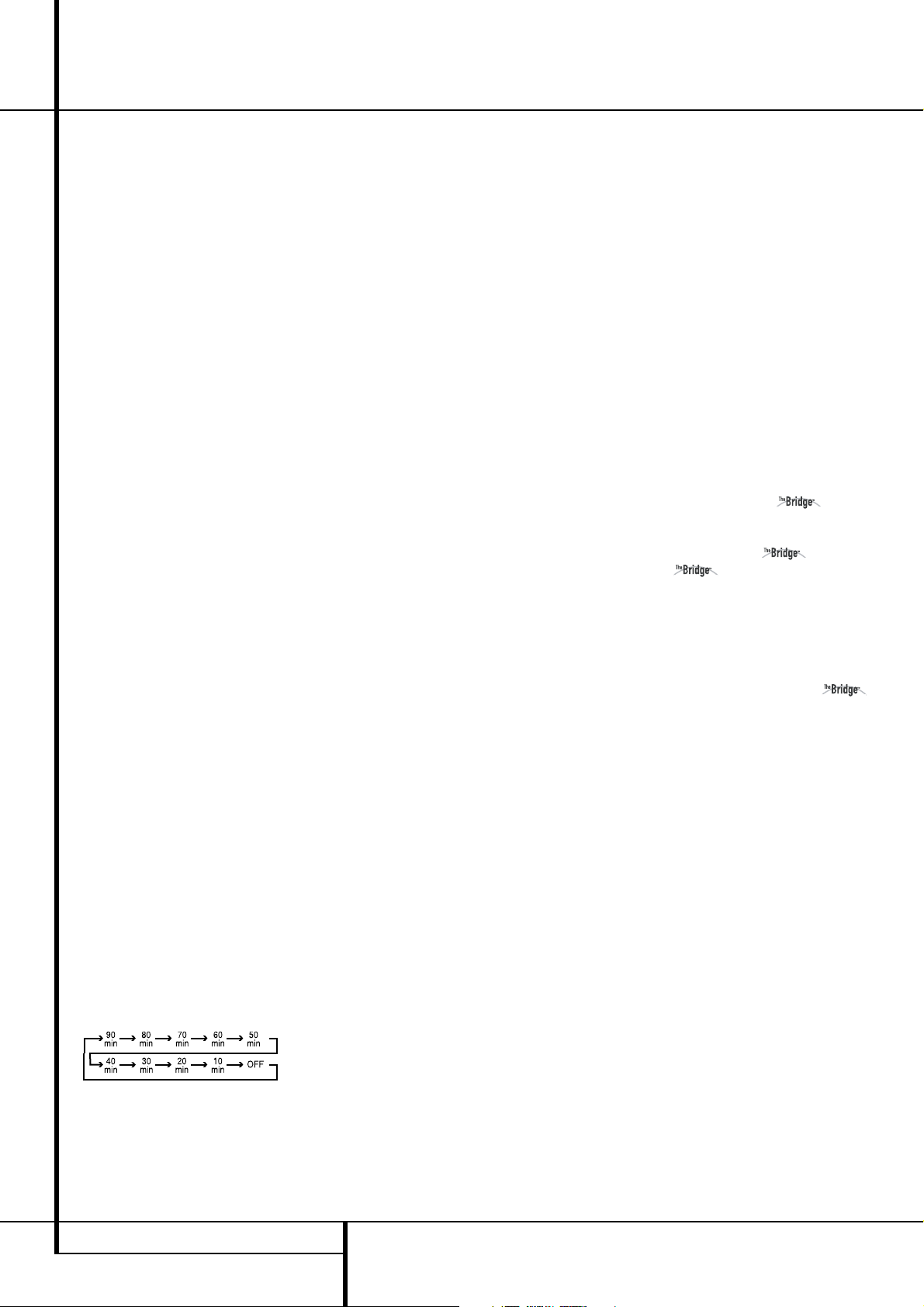

min80min70min60min50min

min20min10min

min

OFF

NEDERLANDS

ZONE 2 AFSTANDSBEDIENING 13

Zone 2 afstandsbediening (Zone 2 Remote Control only with AVR 355)

A Uitschakelen B AVR Instellingen C Terug/Verlaten D Ingangskeuze E Menu Navigatie F Volume hoger/lager G Muting H Loopwerkfuncties I Sluimerfunctie J Informatie over Instellingen K Menu L OK M Zonekeuze

Opmerking: wordt de Zone II.2 afstands bediening in dezelfde kamer gebruikt als de AVR, dan worden de functies van de AVR en de geschikte Harman Kardon apparaten in die kamer bestuurd als hiervoor beschreven. Wordt de Zone II afstandsbediening in een tweede kamer via een sensor op Zone 2 IN

gebruikt, dan zullen de transporttoetsen de functies van andere apparaten in de centrale kamer besturen. De toetsen voor inschakelen, bronkeuze, volume, muting en de tuner zullen de bron en het volume voor Zone II besturen, als aangesloten op multi uitgang

. Zie pagina 35 voor volledige informatie over het gebruik van het meerkamersysteem.

De Zone II afstandsbediening kan in dezelfde kamer worden gebruikt waar de AVR staat, of in een andere kamer met een extra in frarood sensor die verbonden is met de ingang Zone 2 IN

van de AVR of een A-Bus apparaat.

A Uitschakelen: in dezelfde kamer waar de AVR staat drukt u op deze toets om op standby te schakelen. Gebruikt in een andere kamer met een sensor die is verbonden met de ingang

Zone 2

schakelt deze toets het meerkamer-

systeem uit.

B Instellingen: activeert informatiemenu van de AVR.

C Terug/Verlaten: druk op deze toets om terug te gaan naar het voorgaande menu of een menu te verlaten.

D Ingangskeuze: druk op deze toetsen om een ingang te kiezen voor de AVR 255/ AVR 355.

E Menu Navigatie: gebruik deze toetsen om in het menusysteem van de AVR 255/ AVR 355 naar boven, beneden, links of rechts te gaan.

F Volume hoger/lager: regelt het volume in de kamer waar de AVR staat. In de andere kamer wordt het volume in die kamer geregeld, via een sensor in verbinding met de Zone 2

aansluiting.

G Muting: indrukken om het geluid in de kamer waar de AVR staat tijdelijk uit te schakelen. In een andere kamer die via de Zone 2

aansluiting is verbonden wordt het signaal van de andere kamer onderbroken. Nogmaals indrukken om het oorspronkelijke niveau weer te herstellen.

Belangrijk: ongeacht in welke kamer de Zone II afstandsbediening wordt gebruikt, net als bij de afstandsbediening voor de Centrale Kamer is het belangrijk altijd eerst op de Ingangskeuze D te drukken om het apparaat te kiezen dat u wilt bedienen voordat u dat kunt veranderen.

H Loopwerktoetsen: deze toetsen hebben geen enkele functie voor de AVR, maar kunnen wel geprogrammeerd worden voor het voorwaarts/achterwaarts afspelen van een breed scala aan Harman Kardon CD- of DVD-spelers, en audio- of videocassetterecorders.

I J

14 ZONE 2 AFSTANDSBEDIENING

I Sluimerfunctie: druk op deze toets om de sluimerfunctie te kiezen. Elke druk op deze toets verkort de tijd die verstrijkt voordat het apparaat wordt uitgeschakeld met 10 minuten. Na die tijd gaat het apparaat in standby. Het tijdsverloop is als volgt:

J Informatie over Instellingen: opent het Instellingen menu voor elke bron.

K Menu: bij gebruik van een H/K DVD-speler met de receiver kunt u met deze toets het DVDMenu oproepen.

L OK: hiermee bevestigt u eerder gemaakt instellingen en opdrachten in de menu’s.

M Zonekeuze: indrukken om de Zone 2 afs- tandsbediening om te schakelen tussen de Zone 1 functie (witte toets licht groen op) of de Zone 2 functie (witte toets licht rood op).

Zone 2 afstandsbediening

min80min70min60min50min

min

min20min10min

OFF

NEDERLANDS

INSTALLEREN EN AANSLUITEN 15

Plaats het apparaat nadat het uitgepakt is op een stevige ondergrond en controleer of deze het gewicht kan dragen. Vervolgens dient het apparaat aangesloten te worden op de overige audio- en videoapparatuur.

Aansluiten Audio Apparatuur

Er zijn twee soorten audioverbindingen. Digitale audioverbindingen zijn beter van kwaliteit en zijn noodzakelijk voor het luisteren naar bronnen die gecodeerd zijn met digitale surround functies, zoals Dolby Digital en DTS. Er zijn drie typen digitale audioverbindingen: HDMI, coax en optisch. Voor HD-DVD

of Blu-Ray®spelers met Dolby Digital Plus, Dolby True HD, DTS-HD Master Audio en DTS-HD is een HDMI-verbinding nodig voor de overdracht van digitaal geluid. Elke digitale audioverbinding kan voor andere bronnen worden gebruikt, maar nooit meer dan één voor dezelfde bron. Wel kan tegelijkertijd een analoge en een digitale verbinding voor dezelfde bron worden gebruikt.

Daar de AVR geschikt is voor het bewerken van de audio- en videocomponenten van het HDMIsignaal, kunt u, wanneer uw beeldscherm een HDMI-ingang heeft met één enkele verbinding de bron (bijvoorbeeld een DVD-speler) op de AVR aansluiten. In dat geval is geen afzonderlijke digitale audioverbinding nodig.

Wij raden u aan uitsluitend signaalkabels van goede kwaliteit te gebruiken om achteruitgang van het signaal te voorkomen.

Het is een goede gewoonte om bij het maken of veranderen van de verbindingen tussen audio apparatuur of luidsprekers altijd de stekker uit het stopcontact te nemen. Daarmee wordt voorkomen dat er onbedoeld een schakelpuls o.i.d. naar de luidsprekers gaat, waardoor deze beschadigd zouden kunnen worden.

HDMI Verbinding

HDMI™ staat voor High-Definition Multimedia Interface wat snel de standaard wordt tussen hoogwaardige audio/video apparatuur en de monitor, vooral bij high-definition videosignalen. HDMI is een digitale verbinding waardoor het converteren van digitaal naar analoog en weer terug wordt vermeden en een betere kwaliteit bij digitale bronnen wordt bereikt. De HDMI signalen kunnen audio bevatten, maar dat is niet altijd het geval, en levert zo een complete verbinding via één kabel tussen de bron en de AVR.

Het is belangrijk dat u zich realiseert dat er verschillende versies van de HDMI standaard in gebruik zijn; voordat u een HDMI product op uw AVR aansluit is het belangrijk de versie van de HDMI verbinding te bepalen.

Sommige bronnen of beeldschermen in uw systeem maken wellicht gebruik van DVI (Digital Video Interface) voor de digitale videoverbindingen. DVI voert dezelfde digitale signalen als HDMI maar maakt gebruik van een grotere connector en voert geen audio- en stuursignalen. In de meeste gevallen kunnen DVI en HDMI digitale videoverbindingen door elkaar worden gebruikt, eventueel met de nodige verlooppluggen. Denk er echter wel aan dat sommige van DVI voorziene beeldschermen niet geschikt zijn voor de HDCP kopieerbeveiliging die steeds vaker aanwezig is in signalen die via HDMI zijn verbonden. Bij gebruik van een HDMI bron en een DVI beeldscherm kan soms het beeld wegvallen wanneer het beeldscherm geen HDCP ontvangt. Dat is geen fout van de AVR of de bron, maar het geeft aan dat het beeldscherm niet geschikt is.

HDMI Ingangen

De verschillende “versies” van HDMI bepalen voor welke type audiosignalen het geschikt is. Gebaseerd op de oudste versie van HDMI onder uw bronnen, maakt u de verbindingen met de AVR als volgt:

• HDMI 1.0 bronnen voeren uitsluitend digitale video- en meerkanalen of tweekanalen PCM audiosignalen. Verbind de HDMI uitgang van een 1.0 bron met een HDMI Ingang

van de AVR. Gaat het om een DVD Audiospeler of een andere bron met een meerkanalen analoge audio-uitgang, verbind deze dan met de 8-

Kanalen Directe Ingang

. Bij een HDMI

1.0 bron, vooral een DVD-speler, controleren of de menu’s in de bron zelf op “Bitstream Out” of “Original” staan zodat 5.1 digitale audio beschikbaar is. Blijkt 5.1 Dolby Digital of DTS audio net beschikbaar te zijn via de HDMIverbinding, dan is een extra verbinding tussen de bron en de AVR 255/ AVR 355 met de Coax

NÓ

of de Optisch

Digitale Ingang

noodzakelijk.

• HDMI 1.1 bronnen voeren naast de digitale videosignalen ook de meerkanalen digitale audiosignalen van DVD-Audiospelers. Gebruikt u een HDMI 1.1 product dan is slechts één verbinding nodig voor het luisteren in de hoofd kamer van de HDMI uitgang naar een HDMI

Ingang

op de AVR. Gaat het om een speler met SACD, HD-DVD of Blu-ray mogelijkheid, dan dient u de analoge uitgangen van de bron te verbinden met de 8-Kanalen Directe

Ingang

• HDMI 1.2 (en hoger) bronnen worden aangesloten als HDMI 1.1 hiervoor, uitgezonderd dat bij SACD spelers geen afzonderlijke analoge verbinding nodig is. HDMI 1.3 bronnen worden aangesloten als hiervoor bij HDMI 1.1, behalve dat een afzonderlijke analoge verbinding niet nodig is voor SACD, HD-DVD of Blu-Ray spelers.

Bovendien zet de AVR analoge videosignalen om naar het HDMI-formaat en schaalt het op naar 720p of 1080p resolutie. U kunt de in-beeld menu’s van de AVR bekijken via de HDMI-uitgang. De lengte van HDMI-kabels is doorgaans beperkt tot 3 meter. De AVR bezit echter een ‘repeater’ (een tussenversterker) waardoor drie meter extra kabel tussen de bron en het beeldscherm mogelijk is.

Wanneer uw beeldscherm of de bron niet geschikt is voor HDMI, dan dient u of een coax of een optisch digitale audiokabel te gebruiken, plus één van de analoge videoverbindingen (composiet, S-video of component video) als beschreven in de volgende paragrafen.

• Het is niet mogelijk een analoog composiet of S-videosignaal naar een recorder of naar het AVR meerkamersysteem te zenden wanneer daarvoor een HDMI-ingang wordt gebruikt. Wanneer de bron met HDMI aansluiting tevens over analoge audio- en video-uitgangen beschikt, verbind deze dan met de Video 2 of

Video 3

en Audio

ingangen op

de AVR.

• Soms laten HDMI-bronnen niet meer dan één video-uitgang tegelijk toe en dan kan een bron niet gelijktijdig in de hoofdkamer en in een andere kamer of zone worden gebruikt. Dat ligt niet aan de AVR maar is deel van de auteursrechtelijke bescherming die deel uitmaakt van de HDMI-standaard.

HDMI Uitgangen

Verbind de HDMI UitgangXmet een HDMI ingang van uw beeldscherm. Dankzij de videoprocessor in de AVR 255/ AVR 355 worden alle videosignalen omgezet naar een HDMI uitgang, zodat slechts één verbinding nodig is tussen de ACR en uw beeldscherm. Zoals in de tekening van de afstandsbediening op pagina 11 is te zien, bezit deze een sectie met 7 toetsen C – (AVR 355: 8 toetsen) aan de kop van de afstandsbediening genaamd “Bronkeuze” (Source Selectors):

Installeren en Aansluiten

16 INSTALLEREN EN AANSLUITEN

Cable (kabel)/Sat, DVD, Media Server, Radio, TV, Game (spelletjes) en AUX (extra). Elk van deze toetsen correspondeert met een bron. Het veelzijdige opzet van de AVR maakt vrijwel elke combinatie van audio- en videoverbindingen voor elke bron mogelijk. Het doel van het installeren is aan te passen aan elke bron, b.v. DVD-speler en kabel-TV box met de juiste aansluitingen van de AVR.

U kunt een bron verbinden met elke geschikte ingang. Zie welke audio- en video-ingangen worden gebruikt voor elk apparaat in de tabel A5 in de bijlage. Tabel A1 geeft de standaard toegewezen ingang aan, wat desgewenst kan worden gewijzigd voor de actuele verbindingen in uw systeem.

De exacte verbindingen die moeten worden gemaakt, worden bepaald door de bron en het beeldscherm (TV). Kies de optimale audio- en videoverbindingen voor elke bron.

Verbindingen voor Analoge en Digitale Ingangen

1. Verbind de analoge uitgang van een CD-speler met één van de analoge audio-ingangen.

Opmerking: als de CD-speler zowel een vaste als variabele audio-uitgang heeft, kunt u het beste de vaste uitgang gebruiken, tenzij het signaal om wat voor reden dan ook in niveau aangepast dient te worden aan dat van andere bronnen.

2. Verbind de analoge Play/Out (weergave) aansluitingen van een cassettedeck, MD, CD-R of andere audiorecorder met de Analoge Audio

Ingang

. Verbind de analoge Record/In

(opname) aansluitingen van de recorder met de

Audio Uitgang

op de AVR.

3. Verbind de digitale uitgang van een digitale bron zoals een CD of DVD speler of wisselaar, videospelletje, digitale satellietontvanger, HDTV ontvanger of digitale settop box, dan wel de uitgang van een geschikte computer geluidskaart met de Optisch of Coax Digitale Ingangen

RN*&

. Wij raden u aan de coax digitale audio-uitgang van de DVD-speler te verbinden met Coax Digital Audio Ingang

daar die ingang standaard is toegewezen aan de DVD bron.

Wanneer uw DVD-speler een HDMI-aansluiting heeft, dan heeft die de voorkeur.

Hoewel er geen op de AVR geen aangewezen ingang is voor CD, PU (phono) of Audio, kunt u een audiobron aan een beschikbare ingang toewijzen, zoals TV (wanneer de Cable/Sat ingang wordt gebruikt voor TV-uitzendingen), Game of AUX.

Vervolgens kunt u de naam van de bron koppelen aan de toegewezen ingang zodat deze bijvoorbeeld “AUX – CD” heet. (Denk er aan dat de AVR voor PU geen ingang met RIAA correctie bezit; u dient een platenspeler met ingebouwde voorversterker, dan wel een losse voorversterker te gebruiken.)

Opmerking: wanneer u wilt dat de digitale bronfunctie ook beschikbaar is voor meerkamer gebruik, dient u de analoge audio-uitgang te verbinden met een geschikte ingang op de AVR 255/ AVR 355, daar het meerkamersysteem niet in staat is digitale signalen naar een andere zone te brengen.

4. Verbind de Coax of Optische digitale uit-

gangen

op de achterzijde van de AVR met de overeenkomstige digitale ingangen van een CD-R of MiniDisc recorder.

5. Installeer de bij het apparaat geleverde MG kamerantenne als hieronder aangegeven. Sluit deze aan op de schroefklemmen AM en GND

6. Sluit de bijgeleverde FM-antenne aan op FM

(75 ohm) ingang

. De FM-antenne kan een externe dakantenne, een draadantenne binnenshuis zijn, of een aansluiting op het kabelsysteem. Als de antenne is aangesloten via een lintkabel van 300 ohm, dient een 300 ohm/75 ohm adapter gebruikt te worden.

7. Verbind bij uitgeschakelde AVR 355 de extra leverbare Harman Kardon naar

Digital Media Player (DMP)

Een geschikte Apple

iPod®kan in de worden geplaatst om als audiobron te worden gebruikt. Deze functie is alleen beschikbaar op de AVR 355. De AVR 255 heeft in plaats daarvan een STEREO JACK ingang waarop allerlei draagbare apparatuur kan worden aangesloten via de hoofdtelefoonuitgang van het apparaat.

8. Sluit de luidsprekers aan op de front, centrum en surround luidsprekeruitgangen

DEFO

Voor een optimale signaaloverdracht naar de luidsprekers, adviseren wij luidsprekerkabels van goede kwaliteit te gebruiken. Er zijn vele merken kabels leverbaar en de keuze van een kabel kan worden beïnvloed door de afstand tussen uw luidsprekers en de receiver, het type luidsprekers dat u gebruikt, uw persoonlijke voorkeur en andere factoren. Uw leverancier of installateur kan u helpen bij het kiezen van de juiste kabel.

Ongeacht het fabrikaat van de gebruikte kabel, raden we u aan kabel te gebruiken bestaande uit fijne meervoudige koperdraadjes en een doorsnede groter dan 2 mm

Kabel met een doorsnede van 1,5 mm

kan gebruikt worden voor lengten korter dan 4 meter. Kabel met een doorsnede van 1 mm

of minder wordt afgeraden vanwege verlies aan vermogen teruglopen van de klank.

Bij het aansluiten van de luidsprekerkabels op de juiste polariteit letten. Merk op dat de positieve (+) pool van elke luidsprekeruitgang een specifieke kleurcode draagt als aangegeven op pagina 8. De meeste luidsprekers maken echter gebruik van een rode aansluiting voor de plus (+). Verbind de zwarte negatieve (-) pool van de luidsprekers met de zwarte aansluitingen op de versterker.

Opmerking: hoewel de meeste luidsprekerfabrikanten zich houden aan de industriële standaard waarbij zwarte aansluitingen voor de negatieve draad en rode voor de positieve draad worden gebruikt, kunnen sommige fabrikanten van deze configuratie afwijken. Om een goede fase en optimale prestaties te verzekeren, het typeplaatje op uw luidspreker of de handleiding van de luidsprekers controleren op de polariteit. Als u niet weet wat de polariteit van uw luidspreker is, vraag dan uw leverancier om advies voordat u verder gaat met de aansluiting, of raadpleeg de fabrikant/ importeur van de luidsprekers.

Gebruik ook bij voorkeur identieke kabellengten voor het aansluiten van de luidsprekerparen. Gebruik bijvoorbeeld dezelfde lengte voor de luidsprekers linksvoor en rechtsvoor en voor surround links en surround rechts, ook als de luidsprekers op verschillende afstanden van de AVR staan.

Installeren en Aansluiten

NEDERLANDS

INSTALLEREN EN AANSLUITEN 17

Installeren en Aansluiten

1. Verbind de audio- en video Play/Out uitgan- gen met de Video 2 en Analoge Ingang 4

op de achterzijde. De audio en video Record/In ingangen van de VCR worden verbonden met de Video 2 en Analoge Uitgang

van de AVR.

2. Verbind de digitale audio uitgangen van een CD- of DVD-speler, satellietontvanger, kabel- of HDTV-converter aan op de juiste Optisch of

Coax Digitale Ingang

RN&*

Onthoud dat de DVD-bron standaard op Coax

Digitale Ingang 1

hoort. Alle andere gaan standaard naar de analoge ingangen hoewel in principe elke digitale bron op elke digitale audioingang van de receiver kan worden toegewezen.

Opmerking: bij het aansluiten van een digitale kabelbox of een ander set-top tuner met digitale audio-uitgang, raden we u aan zowel de digitale als de analoge uitgangen daarvan op de AVR aan te sluiten. De ingebouwde audio omschakelfunctie van de AVR zorgt er dan voor dat er een ononderbroken audiosignaal is, doordat bij onderbreking van het digitale signaal of het niet beschikbaar zijn ervan op een bepaald kanaal, automatisch wordt omgeschakeld naar de analoge aansluitingen.

3. Verbind de Composiet en S-Video (indien S-Video wordt gebruikt) Monitor Uitgang

op de achterzijde van de receiver met de composiet of S-Video ingang van de televisie of videoprojector.

4. Indien u DVD-speler en monitor beide component video aansluitingen hebben, sluit de component video uitgangen van de Video 1

Component Video Ingang

. Denk er aan dat behalve de videoverbindingen ook audioverbindingen moeten worden gemaakt met één Optisch of Coax Digitale Ingang

5. Indien u een ander component video-apparaat ter beschikking hebt, sluit het dan aan op de

Video 2 of Video 3 component videoingangen

De audio-aansluitingen voor dit apparaat dienen te worden gemaakt op één van de audio-ingangen of één Optisch of Coax

Digitale Ingang

6. Indien de component video-ingangen gebruikt worden, sluit dan de Component video-

uitgangen

aan op de component videoingangen van uw TV, projector of weergaveapparaat.

7. Gebruikt u een camcorder, videospelletje of ander audio/video apparaat dat is zo nu en dan tijdelijk wordt aangesloten op de AVR, verbind de audio, video en digitale audio uitgangen van dat apparaat dan met de Front Ingangen

&*(

9. De verbindingen naar de subwoofer worden gewoonlijk aange sloten via een lijnniveau audio aansluiting van de subwooferuitgang4met een subwoofer met een ingebouwde versterker. Als er een passieve subwoofer wordt gebruikt, gaat de uitgang naar een eindversterker, waarop dan één of meer subwoofers worden aangesloten. Gebruikt u een actieve subwoofer zonder lijnniveau ingangen, lees dan de instructies die bij de luidspreker zijn gevoegd voor informatie over de aansluiting.

10. Wanneer een externe meerkanalen audiobron met 5.1 uitgang zoals een externe digitale processor/decoder, DVD-Audio, SACD, Blu-Ray of HD-DVD-speler wordt gebruikt, verbind dan de uitgang van dat apparaat met de 8-Kanalen

Directe Ingang

, of, nog gemakkelijker, gebruik de HDMI-verbinding tussen zo’n apparaat en de AVR of beide.

Aansluitingen van videoapparatuur

Videoapparatuur wordt op dezelfde manier aangesloten als audiocomponenten. Het gebruik van signaalkabel van goede kwaliteit is belangrijk voor het behoud van de signaalkwaliteit.

Wanneer u al een bron heeft aangesloten op een van de HDMI-ingangen als uitgelegd in de paragraaf Audio Apparatuur, dan is dat meteen ook een videoverbinding, daar het HDMI-signaal zowel digitale audio- als videosignalen omvat.

Is uw beeldscherm of bron niet geschikt voor HDMI, dan dient u één van de analoge videoverbindingen (composiet, S-video of component video) te gebruiken als hieronder beschreven.

Wanneer de bron niet geschikt is om het digitale audiosignaal via de HDMI-verbinding over te dragen, gebruik dan één van de coax of optisch digitale audio-ingangen voor deze bron.

Wanneer een meerkanalen analoge audioverbinding nodig is voor bepaalde verliesloze formaten (b.v. DVD-Audio, SACD, HD-DVD of Blu-Ray Disc) kunt u beide verbindingen maken. Om naar een meerkanalen disc te luisteren, kiest u de HDMIingang, vervolgens kiest u de 6/8 kanalen analoge audio-ingang en de AVR houdt de laatstgekozen videobron.

Systeem en eindversterker verbindingen

De AVR is ontwikkeld voor flexibele toepassing in meerkamersystemen, externe besturingen en eindversterkers.

Uitbreiding afstandsbediening centrale kamer

Wanneer de ontvanger in een gesloten kast staat of achter donker glas, dan kan dat er toe leiden dat de sensor van de afstandsbediening geen bevelen ontvangt. In dat geval kan de afstandsbedieningsensor van een ander Harman Kardon, of geschikt apparaat, die wel ontvangst heeft, worden gebruikt. Hiervoor kan ook een extra sensor gebruikt worden. Verbind de IR-uitgang voor afstandsbediening van dat apparaat, of de uitgang van de afstandsbedieningsensor aan op de ingang IR afstandsbediening

Wanneer ook andere componenten geen bevelen van de afstandsbediening ontvangen, is maar één sensor nodig. Gebruik eenvoudig de sensor van dit apparaat, of een extra sensor door een verbinding te maken van uitgang IR afstands-

bediening

naar de aansluiting afstandsbediening ingang op de Harman Kardon of andere geschikte apparatuur.

Zone II IR Link (Beperkte mogelijkheden op de AVR 255)

Een tweede kamer kan bediend worden door deze op de AVR aan te sluiten via een infrarood verbinding, plus een verbinding naar de luidsprekers of een versterker. De IR-sensor in de tweede kamer (een extra IR-sensor zijn of een op afstand te bedienen Harman Kardon apparaat met ingebouwde IR-sensor) wordt verbonden met de AVR via een standaard coaxkabel. Sluit de IR- uitgang van het apparaat of een extra sensor aan op de Zone II-ingang

op de achterzijde

van de AVR.

Wanneer nog andere Harman Kardon compatibele bronnen deel uitmaken van de installatie in de centrale kamer, verbind dan uitgang IR af -

stands bediening

op de achterzijde met de IR ingang van de CD-speler of DVD-speler (niet het cassettedeck). Zo kunnen vanuit de kamer op afstand ook de functies van de bronnen worden bediend, naast de bron en het volume in de kamer zelf.

Bij gebruik van een IR afstandsbedieningssensor voor besturing van andere dan Harman Kardon bronapparatuur, raden we u aan een directe verbinding aan te brengen of een extra, externe IR zender aan te sluiten op de Afstands -

bediening IR Draaggolf Uitgang

. Twijfelt u welke IR uitgang gebruikt dient te worden voor de apparatuur in uw systeem, raadpleeg dan uw leverancier of de ondersteuning via de site van de fabrikant en vraag of het te sturen apparaat een volledige of een gedeeltelijke draaggolf IR gebruikt. Bij gebruik van volledige bevelen, maakt u een verbinding met de Afstands -

bediening IR Draaggolf Uitgang

. In het

andere geval met de Afstands bediening IR

Uitgang

als eerder aangegeven (IR

Draaggolf alleen beschikbaar op de AVR 355).

Opmerking: alle op afstand bediende componenten moeten onderling zijn doorverbonden. Verbind de IR uitgang van het ene apparaat met de IR ingang van het volgende, om de signalen door te lussen.

Meerkamer audio aansluitingen

Afhankelijk van de systeemeisen en de afstand van de AVR tot de andere kamer zijn er drie mogelijkheden voor de audioverbinding:

Optie 1 (op de AVR 355): gebruik hoogwaardige afgeschermde audio verbindingskabels van de AVR naar de andere kamer. In de andere kamer sluit u de verbindingskabel aan op een stereo eindversterker. Op zijn beurt wordt die versterker aange slot en op de luidsprekers in die kamer. Op de achterzijde van de AVR verbindt u de verbindings kabel met de meerkamer uit -

gangen

Option 2 (op de AVR 355): zet de versterker voor de luidsprekers in de andere kamer in dezelfde kamer als de AVR en verbind de meer-

kamer uitgang

op de achterzijde van de AVR met de audio ingang van de eindversterker voor de andere kamer. Gebruik geschikte luidsprekerkabel voor de verbinding tussen de eindversterker en de luidsprekers in de andere kamer. Aanbevolen verbinding van andere kamers wordt hoogwaardige kabel van minimaal 2,5 mm

Optie 3 (op de AVR 255 en de AVR 355): door gebruik te maken van de zeven versterkers die in de AVR zijn ingebouwd, kunnen daarvan twee versterkers worden gebruikt om een paar luidsprekers in een andere kamer te sturen. Bij gebruik van deze optie kan niet tegelijkertijd ook de 7.1 optie van de AVR worden gebruikt voor de hoofdkamer, maar wel een extra kamer zonder daarvoor een afzonderlijke versterker te installeren. Om de ingebouwde versterkers te gebruiken voor een andere zone sluit u deze luidsprekers aan op de Surround Achter/Meerkamer

Luidspreker uitgangen

. Voordat u de andere kamer gebruikt dient u de configuratie van de versterkers voor de surround achter kanalen in het Multiroom menu te wijzigen, als beschreven op pagina 18.

Opmerking: in alle opties kan een extra IR sensor (Harman Kardon He 1000) in de andere kamer worden aangesloten op de AVR via een daartoe geschikte kabel. Verbind deze kabel met de Zone 2 IR ingang

op de AVR en gebruik de Zone II afstandsbediening om het volume daar te regelen. Ook kunt u een extra volumeregelaar aansluiten tussen de uitgang van de versterker en de luidsprekers.

Opmerking: het meerkamersysteem van de AVR 355 kan alleen analoge audiobronnen naar de andere zone transporteren. Het is daarom belangrijk bij het aansluiten van uw digitale audio-apparatuur (b.v. CD- of DVD-speler) als beschreven op pagina 18 zowel de digitale als de

analoge audioverbindingen te gebruiken om de signalen ook voor het meerkamersysteem beschikbaar te maken.

A-BUS Installatie (alleen AVR 355)

De AVR is één van de weinige receivers van vandaag met A-BUS Ready

bediening. Bij ge bruik van een extra A-BUS toetsenbord of besturingssysteem beschikt u over alle voordelen van bediening in de andere zone zonder de noodzaak van een extra eindversterker.

Om de AVR met een geschikte A-BUS product te gebruiken, sluit u simpelweg het toetsenbord of de moduul in de andere kamer op de AVR aan via een standaard “Categorie 5” aan, geschikt voor gebruik in een wand. Gebruik aan de receiver zijde een standaard RJ-45 plug, overeenkomstig de aanwijzingen die bij de A-BUS moduul zijn geleverd.

Een enkele A-BUS moduul kan zonder verdere apparatuur met de AVR 255/ AVR 355 worden verbonden. Wilt u meer dan één A-BUS moduul gebruiken, dan is een extra leverbare A-BUS set nodig om dat mogelijk te maken.

Verdere installatie of correctie is niet nodig, daar de A-BUS aansluiting op de AVR de in- en uitgaande signalen van het toetsenbord naar de juiste spanningen, signaalbronnen en besturingen worden geleid. Het uitgangssignaal naar de A-BUS wordt bepaald door het meerkamersysteem van de AVR en het menu kan gebruikt worden als gebruikelijk.

Lichtnet Aansluiting

Deze receiver is voorzien van één lichtnetuitgang voor andere apparatuur en toebehoren, maar is niet bedoeld voor apparatuur die veel stroom trekt, zoals eindversterkers. De maximale belastbaarheid van de Geschakelde Uitgang

bedraagt 50 watt.

De geschakelde lichtnetuitgang

voert alleen spanning wanneer het apparaat geheel is ingeschakeld. Gebruik deze uitgang voor apparaten die geen netschakelaar hebben, of een mechanische netschakelaar die continu inge schakeld kan blijven.

Opmerking: veel audio- en videoproducten gaan over op standby wanneer deze met geschakelde lichtnetuitgangen worden gebruikt en kunnen via zo’n uitgang niet worden geactiveerd, zonder gebruik van de afstandsbediening van dat product.

De AVR trekt aanzienlijk meer stroom uit het stopcontact dan andere huishoudelijke apparatuur met losse netsnoeren zoals computers. Daarom is het belangrijk dat alleen het bijgeleverde netsnoer met AVR 355 (AVR 255 heeft een vast netsnoer) wordt gebruikt en dat bij vervanging een identiek exemplaar wordt gebruikt.

Is het netsnoer eenmaal aangesloten dan bent u bijna klaar om van de AVR 255/ AVR 355 te gaan genieten!

18 INSTALLEREN EN AANSLUITEN

Installeren en Aansluiten

+ 40 hidden pages
