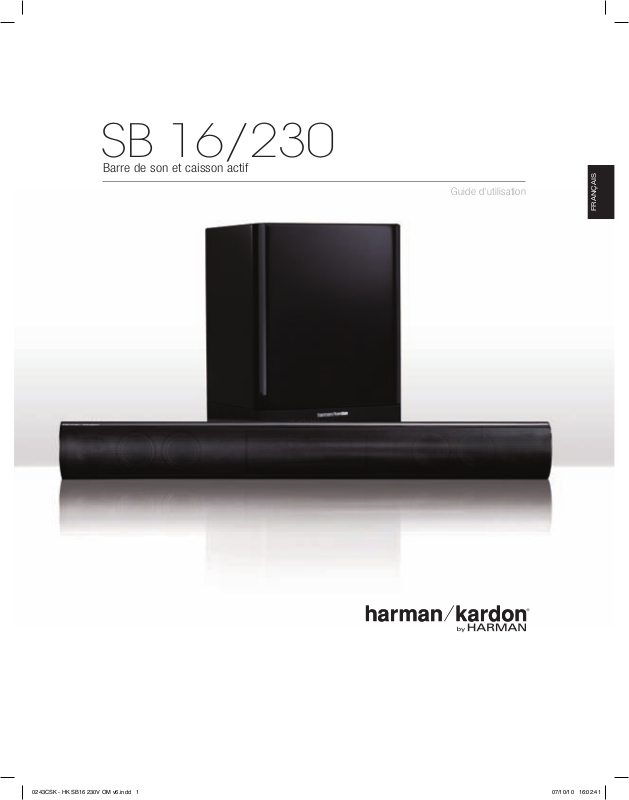

SB 16/230
Barre de son et caisson actif
Guide d'utilisation
français
SB 16/230
Table des matières
INTRODUCTION 3
DESCRIPTION ET FONCTIONNALITÉS 3
MATÉRIEL INCLUS 3
COMMANDES DU PANNEAU SUPÉRIEUR DE LA BARRE DE SON 4
COMMANDES ET CONNECTEURS DU PANNEAU ARRIÈRE
DE LA BARRE DE SON 4
COMMANDES DU PANNEAU ARRIÈRE DU SUBWOOFER 5
DISPOSITION DES HAUT-PARLEURS 6
PLACER LA BARRE DE SON SUR UN MEUBLE 6
MONTAGE MURAL DE LA BARRE DE SON 6
PLACER LE SUBWOOFER 6
RACCORDEMENTS 7
RACCORDEMENT DES SOURCES 7
RACCORDEMENT DE L’ALIMENTATION 8
FONCTIONNEMENT 9
MISE EN MARCHE ET ARRÊT DE LA BARRE DE SON 9
MISE EN MARCHE ET ARRÊT DU SUBWOOFER 9
RÉGLAGE DU VOLUME DU SYSTÈME 9
COUPER LE SON DU SYSTÈME 9
BOUTON DE MODE SURROUND DE LA BARRE DE SON 9
BOUTON (SOURCE) SRC DE BARRE DE SON 9
MOLETTE DE VOLUME DU SUBWOOFER 10
COMMUTATEUR DE RÉGLAGE DU NIVEAU
DE SENSIBILITÉ DE LA BARRE DE SON 10
COMMUTATEURS DE CODES DE COMMANDE À DISTANCE 10
MOLETTE DE FILTRE PASSIF DU SUBWOOFER 10
INVERSEUR DE PHASE DU SUBWOOFER 10
PROGRAMMER LA BARRE DE SON POUR LA PILOTER DEPUIS LA
TÉLÉCOMMANDE DU TÉLÉVISEUR 11
DÉPANNAGE 12
CARACTÉRISTIQUES TECHNIQUES 13
2
2
SB 16/230
Introduction, Description et Fonctions, Matériel inclus
Introduction
Veuillez enregistrer votre produit sur notre site
Web : www.harmankardon.com.
Remarque : Vous aurez besoin du numéro de
série. En même temps, vous pouvez choisir de
recevoir des alertes concernant nos nouveaux
produits et/ou nos promotions spéciales.
Nous vous remercions d’avoir fait l’acquisition du système d’enceintes SB 16/230 de Harman
Kardon® qui va vous offrir de longues années d’écoute de vos musiques préférées. Le
système SB 16/230 a été tout spécialement conçu pour vous apporter tout l’agrément et
l’intensité d’une salle de cinéma chez vous, dans votre salon.
Les systèmes SB 16/230 font appel à une électronique sophistiquée et à des composants
d’enceintes de la dernière génération, sollicités au maximum de leurs possibilités, mais
il est très simple de les brancher et de les mettre en marche.
Afin de vous permettre de profiter pleinement de votre nouveau système d’enceintes home
cinéma, nous vous recommandons vivement de consacrer quelques minutes à la lecture du
présent manuel. De plus, les quelques minutes que cela vous prendra pour apprendre les
fonctions des différentes commandes vous permettront de profiter pleinement de toutes
les fonctionnalités et performances offertes par votre SB 16/230.
Pour toute question concernant ce produit, son installation ou son fonctionnement, veuillez
contacter votre revendeur, utiliser le programme d'installation personnalisée, ou visiter
notre site Web à l'adresse : www.harmankardon.com.
Description et fonctionnalités
Le SB 16/230 est un système home cinéma complet composé des éléments suivants :
Une barre de son avec haut-parleurs stéréo et blindage magnétique (le • SB 16
CNTR) dotée de haut-parleurs gauche et droit deux voies à double étage
d'amplification (« dual-driver ») et d’un amplificateur stéréo intégré de 2 x 25
watts
Un subwoofer sans fil de 250 mm (10 pouces), d’une puissance de 100 watts (le •
SB 15 SUB)
Des supports de fixation murale pour la barre de son •
Un câble audio stéréo de 2 m (6,5 pieds) pour raccorder le système directement •
sur la sortie audio de votre téléviseur.
La barre de son SB 16 CNTR intègre les haut-parleurs gauche et droit et les amplificateurs
stéréo du système. Elle comporte également une fonctionnalité de traitement du signal
numérique avec un circuit Surround 3D virtuel capable de créer un parfait son d’ambiance
« Surround » sans haut-parleurs ni câblage supplémentaires. Vous pouvez installer la barre
de son sur une table ou devant le téléviseur. L'appareil dispose aussi d'un kit facilitant le
montage de la barre de son sur le mur avec un écran plat. Vous pouvez programmer la
barre de son de sorte à piloter les commandes de volume, d'alimentation et de source à
partir de la télécommande de votre téléviseur.
La barre de son SB 16 CTR transmet le signal au subwoofer SB 15 SUB via une technologie
sans fil, ce qui vous permet de le placer à n’importe quel endroit de la pièce sans vous
soucier du câblage. Son subwoofer de 250 mm (10 pouces) et son amplificateur intégré
de 100 watts vous feront vivre pleinement toute l’action et les émotions de vos films.
Il comporte aussi un bouton de réglage du volume, un inverseur de phase pour régler
minutieusement le rendement des basses afin de l'adapter à l'environnement d'écoute,
et un système de commutation qui détecte la présence de signal audio et qui met
automatiquement le caisson en marche.
Il y a plus de 50 ans, Harman Kardon inventait le premier récepteur haute-fidélité.
Associant des circuits éprouvés depuis des décennies aux toutes dernières technologies,
le SB 16/230 transformera votre téléviseur à écran plat en un home cinéma synonyme
d’excellents moments de divertissement.
Matériel inclus
Une barre de son SB 16 CNTR
Un subwoofer sans fil SB 15 SUB de 250 mm (10 pouces), d’une puissance de 100 watts
Deux ensembles de supports de barre de son à fixer au mur– comportant des supports
rétrécis pour l'un et des supports étendus pour l'autre (à utiliser avec l'entrée audio
numérique optique)
Deux pieds en caoutchouc
Un câble audio numérique optique de 1,5 m
Un câble audio stéréo de 2 m
Important : Si des éléments sont manquants, ou si une partie de votre système SB 16/230
ne fonctionne pas correctement, contactez immédiatement votre revendeur.
Une alimentation 24V CC et un cordon d’alimentation
secteur CA pour le haut-parleur SB 16 CNTR
français
3
3
SB 16/230
Commandes du panneau supérieur de la barre de son,
Commandes du panneau arrière de la barre de son et Connexions
Commandes du panneau supérieur de la barre
de son
Bouton
marche/
arrêt
Témoin
d'alimentation
Bouton marche/arrêt : lorsque la barre de son est en mode veille (témoin d'alimentation
orange), appuyez sur ce bouton pour mettre en marche le système SB 16/230. (Le témoin
d'alimentation devient alors bleu.) REMARQUE : lorsque la barre de son est en mode veille,
elle se mettra automatiquement en marche lorsqu’un signal audio est détecté au niveau
des entrées de Source 1 (analogique).
Lorsque le système SB 16/230 est en marche :
• Appuyez brièvement sur le bouton marche/arrêt pour couper le son du système SB 16/230.
(Le témoin d'alimentation devient alors bleu clignotant.)
• Maintenez enfoncé le bouton marche/arrêt pendant trois secondes pour mettre la barre
de son en mode veille. (Le témoin d'alimentation devient alors orange.) REMARQUE : le
subwoofer restera allumé pendant environ 15 minutes après l’arrêt du signal sonore,
puis basculera automatiquement en mode veille.
Bouton mode Surround : ce bouton permet d’activer et de désactiver le traitement Surround
3D du système SB 16/230. Le témoin de mode Surround devient bleu lorsque le Surround
3D est activé, et blanc lorsqu’il est désactivé (son stéréo classique). Reportez-vous à la
section Bouton de mode Surround de la barre de son, page 8, pour plus d’informations.
Boutons de volume +/- : appuyez sur le bouton ( – ) pour diminuer le volume et sur le
bouton ( + ) pour l’augmenter.
Bouton de sélection de source : ce bouton permet d’alterner entre les sources connectées
aux entrées de la Source 1 (analogique) et de la Source 2 (numérique). Lorsque la Source
1 est active, le témoin de source devient blanc ; lorsque la Source 2 est active, il devient
bleu.
Bouton
mode
Surround
Témoin
de mode
Surround
Boutons de
volume +/-
Bouton de
sélection de
source
Témoin de
source
Commandes et connecteurs du panneau arrière
de la barre de son
Commutateur de codes de commande à distance : sélectionne le signal du subwoofer
sans fil parmi quatre canaux différents.
IMPORTANT : assurez-vous de régler le commutateur de codes de commande à distance
du subwoofer sur le même canal que celui défini pour la barre de son. Reportez-vous
à la section Commutateurs de codes de commande à distance, page 10, pour plus
d’informations.
Commutateur d’égaliseur : ce commutateur permet d’ajuster les graves de la barre de
son, qu’elle soit installée sur un meuble ou au mur. Si vous montez la barre de son sur un
mur à l’aide des supports de fixation murale, réglez ce commutateur en position murale
(« Wall ») pour bénéficier d’une sonorité des graves des plus naturelles. Si vous posez
la barre de son sur un meuble, réglez le commutateur d’égaliseur en position meuble («
Table ») pour bénéficier d’une sonorité des graves des plus naturelles.
Commutateur de réglage du niveau de sensibilité : ce commutateur permet d’ajuster le
niveau de sensibilité de la barre de son de sorte qu’elle fonctionne avec des téléviseurs ayant
différents niveaux de signal de sortie audio. Reportez-vous à la section Commutateur de
réglage du niveau de sensibilité de la barre de son, page 10, pour plus d’informations.
Raccordement de la Source 1 (analogique) : utilisez le câble audio stéréo fourni pour
y raccorder les sorties stéréo analogiques de votre téléviseur, lecteur DVD ou boîtier
câble/satellite.
Raccordement de la Source 2 (numérique) : si votre téléviseur, lecteur DVD ou boîtier
câble/satellite est équipé d’une sortie numérique coaxiale, vous pouvez le raccorder ici.
REMARQUE : si vous raccordez votre téléviseur ou un autre composant au connecteur
de la Source 1 de la barre de son, vous pouvez raccorder un composant différent sur le
connecteur de la Source 2.
Connecteur d'alimentation : branchez sur ce connecteur le cordon d’alimentation
fourni. Reportez-vous à la section Raccordement de l’alimentation, page 8, pour plus
d’informations.
IMPORTANT : ne branchez pas le cordon d'alimentation sur une prise secteur avant
d’avoir effectué et vérifié tous les branchements.
Commutateur d'alimentation : réglez ce commutateur en position marche (« On ») en
appuyant sur le bouton blanc pour activer la barre de son. En fonctionnement normal,
ce commutateur restera en position marche (« On »). Reportez-vous à la section Mise en
marche et arrêt de la barre de son, page 9, pour plus d’informations.
Commutateur
de réglage
Commutateur
d’égaliseur
Commutateur
de codes de
commande à
distance
4
4
du niveau de
sensibilité
Entrée
(analogique) de
la Source 1
Entrée (numérique
coaxiale) de la
Source 2
Entrée (numérique
optique) de la
Source 2
Commutateur
d’alimentation
Alimentation
SB 16/230
Commandes du panneau arrière du subwoofer
Connexions du panneau arrière du caisson
Molette de filtre
passif
Molette de
volume
Inverseur de
phase
Commutateur de
codes de commande à
distance
Molette de filtre passif : cette molette permet d’ajuster le filtre passif du subwoofer entre
50Hz et 150Hz. Plus la valeur de la molette de filtre passif est élevée, plus la fréquence
du subwoofer sera élevée et plus les graves qu’il émet « recouvriront » celles émises par
la barre de son. Cet ajustement permet de réaliser une transition en douceur des basses
fréquences entre le subwoofer et la barre de son pour convenir à une large variété de
configurations de pièces et d’emplacements du subwoofer. Reportez-vous à la section
Molette de filtre passif du subwoofer, page 10, pour plus d’informations.
Contrôle du volume : utilisez cette molette pour équilibrer le volume du subwoofer avec
celui de la barre de son. Tournez la molette dans le sens horaire pour augmenter le volume
du subwoofer ; tournez-la dans le sens antihoraire pour le diminuer.
Inverseur de phase : ce commutateur détermine le phasage du subwoofer et des hautparleurs intégrés dans la barre de son. Si le caisson est destiné à jouer en déphasage
avec les haut-parleurs de la barre de son, les ondes sonores provenant de cette dernière
pourraient annuler certaines ondes sonores issues des caissons, réduisant ainsi le rendement
de la basse et l'impact sonore. Ce phénomène dépend en partie de la position du caisson
et de celle de la barre de son dans la pièce, l'un par rapport à l'autre. Voir la rubrique
Inverseur de phase du caisson, à la page 10, pour plus d'informations.
Commutateur de codes de commande à distance : sélectionne le signal du subwoofer
sans fil parmi quatre canaux disponibles.
IMPORTANT : assurez-vous de régler le commutateur de codes de commande à
distance du subwoofer sur le même canal que celui défini pour la barre de son.
Reportez-vous à la section Commutateurs de codes de commande à distance, page
10, pour plus d’informations.
français
Fusible CA
Cordon
d’alimentation
Commutateur
d’alimentation
Fusible CA : le SB 15/230 SUB est équipé en usine d’un fusible CA T2AL/250V 1A – 250V.
Si le fusible disjoncte :
Débranchez le cordon d'alimentation de la prise murale.1.
Retirez le fusible grillé à l’aide d’un tournevis.2.
Remplacez-le par un fusible AC T2AL/250V 1A – 250V identique.3.
ATTENTION : POUR VOUS PRÉMUNIR DE TOUT RISQUE D'INCENDIE, REMPLACEZ
LE FUSIBLE DÉFECTUEUX UNIQUEMENT PAR UN DE MÊME TYPE ET DE MÊME
PUISSANCE.
Cordon d’alimentation : branchez ce cordon sur une prise secteur active et non
commutée. Reportez-vous à la section Raccordement de l’alimentation, page 8, pour
plus d’informations.
Commutateur d'alimentation : réglez ce commutateur en position marche (« On ») pour
activer le subwoofer. En fonctionnement normal, ce commutateur restera en position
marche (« On »). Reportez-vous à la section Mise en marche et arrêt du subwoofer, page
9, pour plus d’informations.
Voyant d’état (sur le dessus de l’appareil, non illustré) : Prend la couleur bleue lorsque
l'interrupteur d'alimentation du caisson est en position ON, la couleur orange lorsqu'il est en
Standby, et s'arrête lorsque l'interrupteur d'alimentation du caisson est en position Off.
5
5
SB 16/230
Disposition des haut-parleurs
Disposition des haut-parleurs
Placer la barre de son sur un meuble
Si votre téléviseur est posé sur un meuble, vous pouvez y placer la barre de son directement
devant le socle du téléviseur, en la centrant par rapport à l’écran. Fixez l'adhésif fourni sur
la barre de son comme dans l'illustration ci-dessous.
Tant que la surface de la table est plate, la barre de son repose sur les pieds en caoutchouc.
Montage mural de la barre de son
Si votre téléviseur est monté au mur, vous pouvez installer la barre de son au mur à l’aide
des supports de fixation murale directement sous l’écran du téléviseur.
1. Déterminez l’emplacement de la barre de son sur le mur. Assurez-vous qu’une fois montée sur
le mur, le dessus de la barre de son ne vous cachera pas la vue de l'écran du téléviseur.
2. Marquez sur le mur l’emplacement des trous des supports de fixation murale de la
barre de son. Les trous pour les crochets gauche et droit sont espacés de 600 mm et
sont conçus pour des vis de diamètre 8 mm. Les trous pour les crochets en haut et en
bas sont espacés de 25 mm. Voir l'illustration ci-dessous.
25mm
600mm
REMARQUE : afin de vous assurer que la barre de son est de niveau, utilisez un niveau de
charpentier, un niveau au laser ou un autre dispositif permettant de vérifier que les deux
séries de trous se situent exactement à la même hauteur.
3. Si vous utilisez l'entrée audio numérique optique, choisissez les supports étendus à
fixer au mur. Autrement, choisissez les supports rétrécis à fixer au mur.
4. Fixez les deux supports sur le mur à des emplacements que vous aurez au péalable
marqués. Notez que la barre de son pèse 3,6 kg. Veillez à utiliser un matériel pouvant
supporter ce poids.
5. Après avoir procédé à toutes les connexions décrites dans la section Connexions, à la
page 7, fixez la barre de son aux supports en faisant glisser les attaches de ses pieds
dans les fentes verticales des supports.
Glisser les fentes des pieds en caoutchouc
sur les languettes des supports
Placer le subwoofer
Puisque nos oreilles ne perçoivent pas le son directionnel à des basses fréquences lorsque
le caisson joue, il fonctionne bien pratiquement à partir de n'importe quel emplacement de
votre pièce. Toutefois, pour obtenir une reproduction des graves la plus intense possible,
il est conseillé de placer le subwoofer dans un coin, le long du même mur que la barre
de son.
IMPORTANT : veillez à ce que le panneau arrière du subwoofer soit espacé d’au moins 150
mm (6 pouces) du mur pour permettre le bon fonctionnement de l’évent du caisson.
Barre de son SB 16 CNTR
Subwoofer
Panneau arrière du caisson à
au moins 150 mm du mur
Lorsque l'entrée numérique
optique est utilisée
6
6
Lorsque l'entrée numérique
optique n'est pas utilisée
Vous pouvez faire plusieurs essais de positionnement du subwoofer en le plaçant
provisoirement dans l’aire d'écoute et en écoutant de la musique avec des basses
puissantes. Déplacez-vous à divers endroits de la pièce pendant la lecture de la musique
et écoutez jusqu'à ce que vous trouviez l'endroit où les performances des graves vous
semblent les meilleures. Placez le subwoofer à cet endroit.
IMPORTANT : la distance maximale de fonctionnement sans fil entre la barre de son
et le subwoofer est d'environ 15,3 m (50 pieds).
AUDIO
OUT
OPTICAL
DIGITAL
OUT
COAXIAL
DIGITAL
OUT
SB 16/230
Raccordements
Raccordement des sources
Analogique : utilisez le câble audio stéréo pour raccorder l’entrée de la Source 1 (analogique)
de la barre de son à la sortie audio stéréo de votre téléviseur. Si votre téléviseur possède deux
jeux de prises de sortie audio, utilisez celui doté d’un niveau de sortie fixe (non variable).
Cela vous permettra d’éteindre complètement les haut-parleurs de votre téléviseur alors
que le téléviseur continue de transmettre un signal audio constant à la barre de son.
Numérique : Si votre lecteur DVD, récepteur câble ou satellite dispose d'entrées numériques
optiques ou coaxiaux, vous pouvez utiliser le câble audio numérique optique fourni ou un
câble audio numérique coaxial (non fourni) pour les brancher aux entrées numériques
coaxiaux et optiques de la barre de son.
REMARQUE : si votre lecteur DVD, boîtier câble ou satellite ne possède pas de sortie
numérique coaxiale, vous pouvez le raccorder au téléviseur via sa sortie audio analogique.
Dans ce cas, le téléviseur transmet son signal audio à la barre de son via la connexion
analogique décrite ci-dessus.
Raccordements
français
TV
Barre de son SB 16 CNTR
Câble audio
stéréo (fourni)
Récepteur satellite
Câble audio
numérique
optique (fourni)
Câble audio
numérique
coaxial
(non fourni)
Lecteur DVD
7
7
SB 16/230
Raccordement de l’alimentation
Après avoir effectué et vérifié tous les raccordements de la source ci-dessus :
1. Branchez l’alimentation sur la prise d’alimentation de la barre de son. Branchez ensuite
le cordon d’alimentation fourni sur l’alimentation et sur une prise secteur active et
non commutée. NE branchez PAS ce cordon sur les prises accessoires trouvées sur
certains composants audio.
2. Branchez le cordon d’alimentation du subwoofer sur une prise secteur active et non
commutée. NE branchez PAS ce cordon sur les prises accessoires trouvées sur certains
composants audio.
Raccordements
Panneau arrière du SB 16 CNTR
Alimentation
électrique
Connecteur
d'alimentation
Cordon d'alimentation
Prise de courant
alternatif
8
8
SB 16/230
Fonctionnement
Fonctionnement
Réglez les positions des interrupteurs d'alimentation de la barre de son et du caisson
sur On.
Position
On
Commutateur
Commutateur d’alimentation
Position
Standby
Mise en marche et arrêt de la barre de son
Manuellement : pour mettre manuellement la barre de son en marche, appuyez
momentanément sur le bouton d'alimentation de la barre de son.
Bouton marche/arrêt
Pour mettre manuellement la barre de son en Standby, maintenez enfoncée le
bouton d'alimentation pendant au moins trois secondes.
REMARQUE : Si vous mettez manuellement la barre de son en Standby, vous ne pouvez
la remettre en marche qu'en appuyant de nouveau sur le bouton d'alimentation.
Mise en marche automatique : La barre de son dispose d'un détecteur de signal qui met
automatiquement l'appareil en marche lorsqu'il détecte un signal audio à l'une de ses entrées.
Pour réduire la consommation d'énergie, le détecteur de signal n'est pas activé ; à moins que
la barre de son ne détecte d'abord un signal distant IR quelconque. Cela ne doit pas être un
code distant qui a été appris par la barre de son (voir Programmer la barre de son pour qu'elle
réponde à la télécommande du téléviseur, à la page 11) – allumer le téléviseur ou modifier son
volume via sa télécommande est suffisant.
Une fois le détecteur de signal de la barre de son activé, l'appareil passe automatiquement de
Standby à On dès qu'il détecte un signal d'entrée à n'importe quelle entrée de ses sources.
Arrêt automatique : La barre de son passe automatiquement au mode Standby si aucun
signal n'est détectée aux entrées de ses sources pendant approximativement 15 minutes. Si
vous avez programmé la barre de son pour qu'elle réponde aux commandes On et Off de la
télécommande du téléviseur, vous pouvez mettre manuellement la barre de son en Standby sans
avoir à maintenir enfoncée son bouton d'alimentation pendant trois secondes. Voir Programmer
la barre de son pour qu'elle réponde à la télécommande du téléviseur, à la page 11.
Si vous comptez être absent de votre domicile pendant une longue période, ou si vous ne comptez
pas utiliser l'appareil pendant une longue période ; réglez l'interrupteur d'alimentation sur Off.
d’alimentation
Réglage du volume du système
Appuyez sur les boutons de volume +/- de la barre de son pour augmenter ou diminuer le
volume du système pas à pas. Maintenez les boutons enfoncés pour augmenter ou baisser
le volume continuellement. REMARQUE : le réglage le plus bas du bouton de diminution
du volume coupe le son du système.
Boutons de volume
Si le son du système vous semble trop fort ou trop faible, ajustez le niveau de sensibilité (Reportezvous à la section Commutateur de réglage du niveau de sensibilité de la barre de son, page 10).
Pour un son optimal, nous vous conseillons de désactiver les haut-parleurs intégrés de
votre téléviseur. Consultez le mode d’emploi de votre téléviseur pour savoir comment
procéder. Si vous ne pouvez pas désactiver les haut-parleurs intégrés de votre téléviseur,
ajustez le volume du téléviseur de sorte que le système SB 16/230 fournisse toujours la
majeure partie du son :
Baissez le volume du téléviseur au maximum à l’aide de ses boutons de réglage du 1.
volume.
Réglez ensuite le son à un niveau d’écoute confortable à l’aide des boutons de 2.
volume +/- de la barre de son.
De cette manière, le son provenant du système SB 16/230 devrait toujours être supérieur à
celui émanant des haut-parleurs du téléviseur. REMARQUE : il est possible que cela diminue
le volume de l’appareil raccordé sur la sortie du téléviseur, auquel cas vous devrez peut-être
régler le niveau de sensibilité de la barre de son en position 3 pour compenser. Reportez-vous
à la section Commutateur de réglage du niveau de sensibilité de la barre de son, page 10.
Couper le son du système
Appuyez brièvement sur le bouton marche/arrêt de la barre de son pour couper le son du
système. (Le témoin d'alimentation devient alors bleu clignotant.) Appuyez de nouveau
brièvement sur le bouton marche/arrêt pour rétablir le son du système. (Le témoin
d'alimentation reste alors allumé en bleu.)
Bouton marche/arrêt
Bouton de mode Surround de la barre de son
Ce bouton fait passer le son du stéréo normal (l'indicateur du mode Surround devient blanc)
au Surround 3D (l'indicateur du mode Surround devient bleu). Le réglage Surround 3D permet
aux téléspectateurs assis devant et à plusieurs mètres de la barre de son d’être enveloppés
d’un son d’ambiance intégral. Même si le réglage Surround 3D s’avère particulièrement adapté
pour visionner des films, vous pouvez aussi l’essayer pour la musique.
Bouton mode Surround
français
Mise en marche et arrêt du subwoofer
réglez le commutateur d’alimentation du subwoofer en position marche (« On »). Cela
mettra le subwoofer en mode veille. Le subwoofer se mettra automatiquement en marche
lorsqu’il recevra un signal audio, et reviendra en mode veille s’il ne reçoit aucun signal
audio pendant 15 minutes. Le voyant DEL du caisson prend la couleur bleue lorsqu'il est
en marche, et prend la couleur orange lorsqu'il est en Standby.
Si vous vous absentez de votre domicile pendant une période prolongée, ou si vous ne
comptez pas utiliser le système pendant une longue période, réglez le commutateur
d’alimentation du subwoofer en position arrêt (« Off »).
Bouton (source) src de barre de son
Chaque pression de ce bouton fait passer la source audio de la barre de son d'un type de
connexion à un autre (connexion numérique optique ou coaxiale, ou connexion analogique).
Bouton de la source
9
9
SB 16/230
Opération
Molette de volume du subwoofer
Utilisez la molette de volume du subwoofer pour équilibrer les graves avec les autres fréquences.
Écoutez de la musique ou des films que vous connaissez et ajustez le volume du subwoofer
à l’aide de la molette de sorte que les graves soient aussi équilibrées sur la musique que
sur les films. Écoutez plusieurs enregistrements musicaux et bandes son de films différents
qui contiennent des passages avec des graves puissantes afin de trouver un réglage pour la
molette de volume qui n’accentue pas trop les graves ou qui les rend trop discrètes.
Molette de volume
Une fois que vous aurez trouvé un réglage de la molette de volume du subwoofer qui
équilibre les graves avec les autres fréquences, vous ne devriez pas avoir à le changer.
Commutateur de réglage du niveau de sensibilité de la barre de son
Cet interrupteur permet d’ajuster le niveau de sensibilité audio de la barre de son de sorte qu’elle
fonctionne avec des téléviseurs ayant différents niveaux de signal de sortie audio. Si le signal de
sortie audio de votre téléviseur est faible, il est possible que la barre de son ne le restitue pas assez
fort. Dans ce cas, réglez le niveau de sensibilité en position 3 pour que la barre de son restitue
un son plus fort. Si le signal de sortie audio de votre téléviseur est fort, il est possible que le son
subisse des distorsions dans la barre de son à un niveau d’écoute normal. Dans ce cas, réglez
le niveau de sensibilité en position 1 afin de réduire cette distorsion et d’améliorer le son.
Molette de filtre passif du subwoofer
La molette de filtre passif du subwoofer permet d’ajuster le filtre passif du subwoofer entre
50Hz et 150Hz. Plus la valeur de la molette de filtre passif est élevée, plus la fréquence
du subwoofer sera élevée et plus les graves qu’il émet « recouvriront » celles émises par
la barre de son. Cet ajustement permet de réaliser une transition en douceur des basses
fréquences entre le subwoofer et la barre de son pour convenir à une large variété de
configurations de pièces et d’emplacements du subwoofer.
Molette de filtre passif
Pour régler la molette de filtre passif, soyez attentif à la douceur des graves.
Si les graves vous semblent trop fortes à certaines fréquences, essayez un réglage plus
bas de la molette de filtre passif. Si les graves vous semblent trop faibles à certaines
fréquences, essayez un réglage plus élevé de la molette de filtre passif.
Inverseur de phase du subwoofer
Ce commutateur détermine le phasage du subwoofer et des haut-parleurs intégrés dans
la barre de son. Si le subwoofer n’est pas en phase par rapport aux haut-parleurs de la
barre de son, une partie des ondes sonores produites par le subwoofer et la barre de
son pourrait être annulée à certaines fréquences, ce qui réduirait l’intensité des graves
et l’impact acoustique. Ce phénomène dépend en partie de la disposition relative de
l’ensemble des haut-parleurs dans la pièce.
Commutateur de réglage du niveau de sensibilité
Commutateurs de codes de commande à distance
Dans l’éventualité peu probable que des interférences se produisent lors du fonctionnement du
système, ou si vous disposez de plusieurs systèmes SB 16/230 en fonctionnement, vous pouvez
modifier le canal sans fil utilisé par le système. La barre de son et le subwoofer sont chacun équipés
d’un commutateur de codes de commande à distance offrant quatre positions. Pour modifier le
canal sans fil, il vous suffit de régler chaque commutateur sur l’une des trois autres positions.
IMPORTANT : Pour assurer le bon fonctionnement du système sans fil, les commutateurs
de la barre de son et du subwoofer doivent être réglés sur la même position.
Commutateur de codes
de commande à distance
Barre de son
REMARQUE : la distance maximale de fonctionnement sans fil entre la barre de son et le
subwoofer est d'environ 15,3 m (50 pieds).
10
10
Commutateur de codes de
commande à distance
Subwoofer
Inverseur de phase
Bien qu’il n’existe pas de paramétrage absolu correct pour l’inverseur de phase, dans la
plupart des cas l’inverseur devrait être laissé en position 0°. Lorsque le subwoofer est
correctement en phase avec les haut-parleurs de la barre de son, le son sera plus limpide
et percutant. Cela conférera aux sons percussifs, comme les tambours/batteries, le piano
et les cordes pincées, un son plus réaliste.
SB 16/230
Programmer la barre de son pour la piloter
avec la télécommande du téléviseur
Programmer la barre de son pour la piloter
avec la télécommande du téléviseur
Vous pouvez programmer la barre de son de afin d’utiliser la télécommande de votre
téléviseur pour les fonctions Mise en veille, Silence (Mute), Volume +, Volume – et sélection
de la source. Cette programmation vous permet de contrôler tout votre système home
cinéma avec une seule télécommande. Avant de commencer à programmer votre barre
de son, prenez votre télécommande en main.
REMARQUE : Certaines étapes vont expirer, lisez donc d'abord cette procédure entièrement
avant de commencer.
Prenez la télécommande en main. Lorsque vous lancez la programmation après l'étape
4, soyez prêt à orienter la télécommande du téléviseur vers l'avant de la barre de son, à
une distance de 300 mm – 900 mm.
300mm
(12")
TV Remote
REMARQUE : Si à un moment donné les boutons Surround et Source cessent de briller et
la barre de son retourne à l'état de marche, alors la programmation a échoué. Dans ce
cas, recommencez à l'étape 2.
Pour programmer les commandes arrêt, surround, baisser ou augmenter le volume,
ou source :
1. Vérifiez que la barre de son est en marche.
2. Appuyez simultanément et maintenez enfoncés les boutons Power et Source de la barre
de son jusqu'à ce que le bouton Surround visible brille avec une couleur bleue (les
boutons Alimentation et Source brillent aussi, mais ils sont couverts par vos doigts). Si
les boutons ne brillent pas après trois secondes, relâchez-les et réessayez.
Pour programmer la commande Mute : Répétez les étapes 1 et 2. À l'étape 3, appuyez
sur le Bouton d'alimentation de la barre de son jusqu'à ce que les boutons Surround et
Source passent à une illumination constante. Passez ensuite à l'étape 4.
Pour annuler la programmation de la télécommande : Vérifiez que la barre de son est
en marche, puis appuyez et maintenez enfoncés les boutons Mode surround et Augmenter
le volume de la barre de son jusqu'à ce que les lumières de tous les boutons brillent.
français
Maintenez enfoncés les deux boutons
jusqu'à ce que les indicateurs des boutons
Alimentation, Surround et Source brillent.
3. Vous disposez alors de 20 secondes pour appuyer momentanément sur le bouton
de la barre de son que vous voulez programmer (Alimentation, Surround, Baisser le
volume, Augmenter le volume, Source), ou la programmation va échouer et vous devrez
recommencer à l'étape 2. Lorsque la programmation est réussie, le Bouton d'alimentation
de la barre de son cesse de briller.
Appuyez momentanément sur le bouton
que vous voulez programmer
4. Vous disposez alors de 5 secondes pour orienter la télécommande du téléviseur vers
l'avant de la barre de son, puis appuyez lentement et relâchez à plusieurs reprises
le bouton correspondant de la télécommande jusqu'à ce que les boutons Surround
et Source de la barre de son clignotent ; après quelques secondes ils retournent à
l'illumination constante. Cela indique que la programmation a réussi. Autrement, vous
devez recommencer à l'étape 2.
1111
SB 16/230
Dépannage
Si vous pensez que votre système SB 16/230 ne fonctionne pas tel qu'il le devrait,
vérifiez pour voir si le problème est traité dans cette section avant d'appeler votre
revendeur ou de contacter le représentant Harman Kardon.
Problème Solution
Dépannage
Si la barre de son ne se met pas en marche : Vérifiez que le cordon d'alimentation de la barre de son est branché sur une prise •
Si le subwoofer ne se met pas en marche : Vérifiez que le cordon d'alimentation du subwoofer est branché sur une prise •
Si à la fois la barre de son et le subwoofer n’émettent aucun son : Vérifiez que la barre de son est en marche (l'indicateur d'alimentation est bleu). •
Si uniquement le subwoofer n’émet aucun son : Vérifiez que le volume du subwoofer n’est pas réglé sur le niveau le plus bas •
Si le son de la barre de son est déformé : Ajustez le niveau de sensibilité de la barre de son sur un réglage moins fort. •
Si le son du système est trop bas, même lorsque le volume de la barre de son est réglé
au niveau maximum :
Si la sortie basse n'est pas suffisamment perceptible : Augmentez le son du subwoofer à l’aide de la molette de volume. •
Si la barre de son ne veut pas mémoriser les commandes de la télécommande du
téléviseur :
Si vous appuyez sur le bouton marche/arrêt de la télécommande du téléviseur et que la
barre de son s’éteint lorsque le téléviseur s’allume (ou vice versa) :
Vous pouvez trouver des informations supplémentaires de dépannage sur le lien FAQs de la page d'assistance du site : www.harmankardon.com.
secteur qui fonctionne, et que l'alimentation est branchée sur la barre de son.
Vérifiez que le commutateur d'alimentation de la barre de son est en position •
marche (« On »).
secteur qui fonctionne.
Vérifiez que le commutateur d’alimentation du subwoofer est en position marche •
(« On »).
Vérifiez que le fusible CA du subwoofer n’a pas disjoncté. Reportez-vous à la •
section Commandes du panneau arrière du subwoofer : Fusible CA, page 5, pour
savoir comment vérifier et changer le fusible.
Vérifiez que le câble reliant le téléviseur ou les autres sources à la barre de son
est correctement raccordé aux deux extrémités.
Vérifiez que le sélecteur de source de la barre de son est réglé sur la bonne •
source (l'indicateur de source prend la couleur blanche pour la Source 1 –
analogique et bleue pour la Source 2 – numérique) et que la source transmet un
signal audio.
Vérifiez que le son du système n’est pas coupé (lorsque le son est coupé, le •
témoin d’alimentation de la barre du son est bleu clignotant). Si le système est
sur mute, appuyez momentanément sur le Bouton d'alimentation pour désactiver
le mode mute.
Vérifiez que le volume de la barre de son n’est pas réglé sur le niveau le plus •
bas (le réglage le plus bas du bouton de diminution du volume coupe le son du
système).
(sens antihoraire maximum).
Vérifiez que les commutateurs de codes de commande à distance du subwoofer •
et de la barre de son sont tous les deux réglés sur la même position.
Rapprochez le subwoofer de la barre de son. (la distance maximale de •
fonctionnement sans fil est d'environ 15,3 m (50 pieds).
Vérifiez l’appareil source pour déterminer si la distorsion provient de la source et •
non de la barre de son.
Ajustez le niveau de sensibilité de la barre de son sur un réglage plus fort. •
Si le téléviseur ou l’appareil source est relié via une sortie variable, vérifiez le •
mode d’emploi de ces appareils pour vous assurer que les sorties ne sont pas
réglées sur un niveau trop faible.
Déplacez le subwoofer dans un coin de la pièce. •
Rapprochez le subwoofer de l’endroit où vous êtes assis. •
Suivez attentivement les étapes 1 à 4 de la section • Programmer la barre de son
pour la piloter depuis la télécommande du téléviseur, page 11.
Pendant la procédure d’apprentissage, maintenez la télécommande du téléviseur •
à 300 mm (12 pouces) devant la barre de son.
La barre de son est capable de mémoriser les commandes de la plupart des •
télécommandes de téléviseurs, toutefois, il est possible que certains codes
infrarouges ne soient pas compatibles.
Appuyez brièvement sur le bouton marche/arrêt de la barre de son ou du •
téléviseur (un à la fois, et non les deux). Cela les resynchronisera de sorte que les
deux appareils se mettent en marche ou s’arrêtent en même temps lorsque vous
appuyez sur le bouton marche/arrêt de la télécommande du téléviseur.
12
SB 16/230
Caractéristiques techniques
Caractéristiques techniques
Système SB 16/230
Réponse en fréquence 50 Hz – 20 kHz
Barre de son SB 16 CNTR
Transducteurs médiaux Cônes Deux x 3 po (75 mm) par canal, vidéo blindée
Transducteur haute fréquence Dôme Un x 3/4 po par canal, vidéo blindée
Puissance de l'amplificateur 25 watts x 2
Alimentation 24 V CC, 2,5 A – 2,7 A
Dimensions (H x L x P) 110 mm x 920 mm x 89 mm (4-5/16" x 36-1/4" x 3-1/2")
Poids 3,6 kg
Subwoofer SB 15 SUB
Haut-parleur de graves cône de 10 po (254 mm)
Type d'enceinte acoustique Résonnante
Alimentation 230 V CA, 50 Hz/60 Hz, 100 W
Dimensions (H x L x P) 480 mm x 380 mm x 380 mm
Poids 15,4 kg
français
13
13
HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
516.255.4545 (États-Unis uniquement)
Fabriqué en R.P.C.
© 2010 HARMAN International Industries, Incorporated. Tous droits réservés.
Harman Kardon est une marque déposée de HARMAN International Industries, Incorporated, enregistrée aux États-Unis et/ou dans d'autres pays.
Les fonctions, les spécifications et l'apparence sont sujettes à modification sans préavis.
Numéro de pièce 406-000-06266-E
www.harmankardon.com
Loading...
