HARK Easy 500 operation manual

Bedienungsanleitung

für Radiante 500/45 K oder 500/57 K

im Kamin- & Kachelofenbau

Jeder Hark - Warmluftkamin wird einer eingehenden Qualitäts­prüfung unterzogen. Hierbei wird eingehend auf Materialbeschaf­fenheit, Verarbeitung und Lieferumfang geprüft, um die Funktions­fähigkeit des Warmluftkamins gewähren zu können. Allerdings
gehört dazu auch, dass Sie vor Inbetriebnahme alle aufgeführten
Punkte genauestens beachten.

Grundsätzliche Hinweise

1.1. Die wirksame Schornsteinhöhe sollte ab Rauchrohreintritt bis zur
Schornsteinmündung mindestens 4 m betragen und der Schornstein
sollte einen Mindestquerschnitt von 254 cm2 haben, jedoch max. 400 cm2
nicht überschreiten.

1.2. Kamine dürfen nur in Räumen über 12 m2 Grundfläche aufgestellt
werden.

1.3. Kamine dürfen nicht in Räumen aufgestellt werden, in denen leicht
entzündbare oder explosionsfähige Stoffe hergestellt oder gelagert wer­den.

1.4. Kamine sind raumluftabhängige Feuerstätten, d. h., sie entnehmen
ihre Verbrennungsluft aus dem Aufstellraum. Für ausreichende Verbren­nungsluft hat der Anlagenbetreiber bzw. -ersteller zu sorgen.
sätze nach A1 oder Bauart 1 benötigen 4 m3 Raumvolumen pro 1 kW Nenn­wärmeleistung!

1.5. Kamine bzw. Heizkamine dürfen nicht in Räumen und Wohnungen
aufgestellt werden, aus denen mit Hilfe von Ventilatoren (z. B. Küchen­dunstabsauganlagen) Luft abgesaugt wird, es sei denn, eine Gefährdung
des Kamins ist völlig ausgeschlossen. Da beim Betrieb des Heizkamins dem
Aufstellraum größere Mengen Luft entzogen werden, ist es unerlässlich,
eine Verbennungsluftleitung zu installieren. Daher sollten schon bei der
Herstellung der Stellfläche (bzw. des Fundaments) entsprechende Vor­kehrungen getroffen werden. So kann auch später problemlos eine Ver­brennungsluftleitung eingebaut werden.

1.6. Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum oder in
einem Luftverbund ist für jede Feuerstätte eine seperate Verbrennungs­luftleitung zu erstellen oder eine Leitung entsprechend groß zu dimensio­nieren.

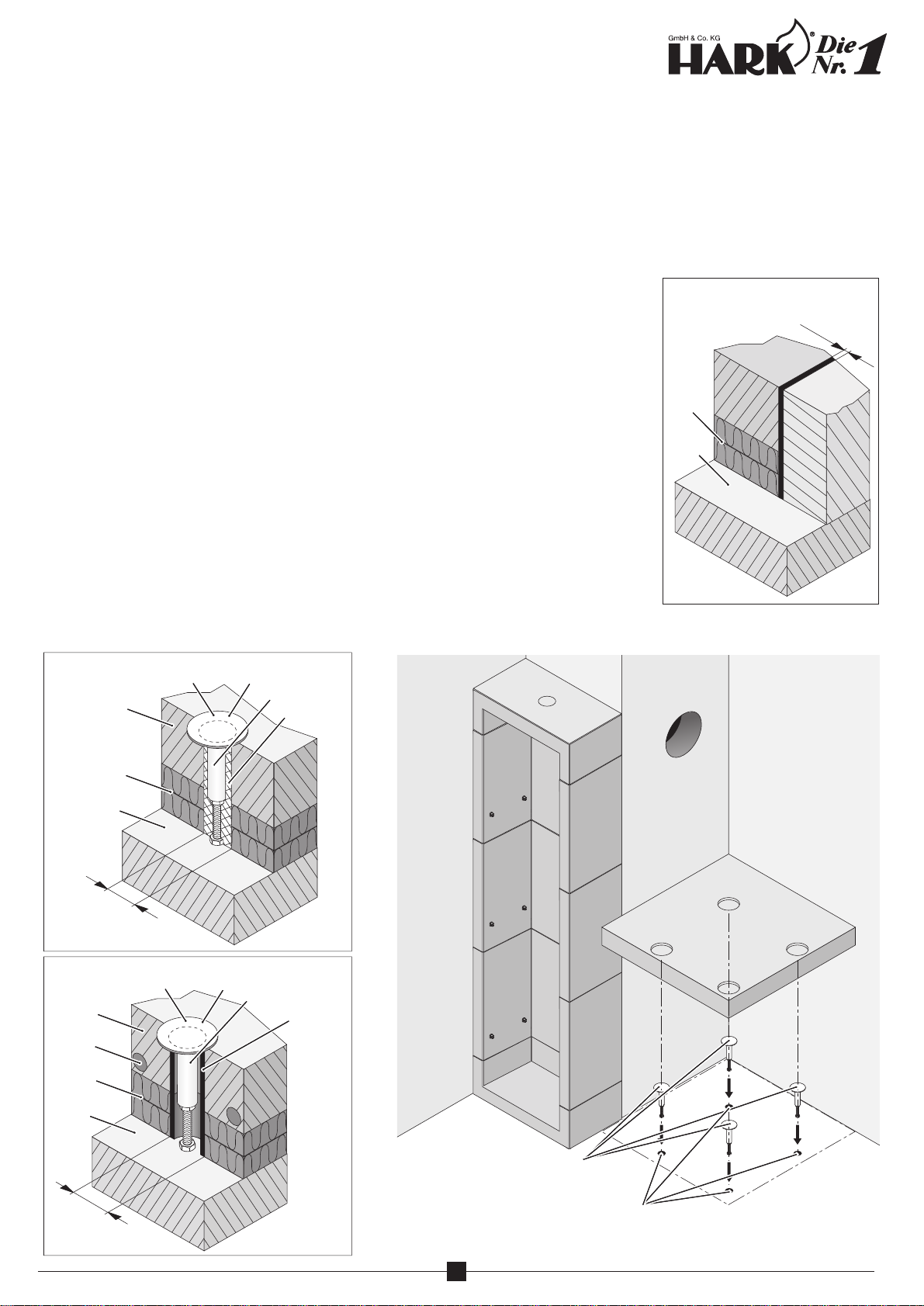

Abb. A

Kaminein-

1.7. Kamine dürfen nur unter Aufsicht betrieben werden.

1.8. Die Stellfläche (Unterbau) muss aus nichtbrennbaren
Baustoffen bestehen und der statischen Last der Feuerstätte standhalten.
Ungeeignete Untergründe sind u.a.: Asphalt-Estrich, schwimmender
Estrich, sowie Estrich mit Fußbodenheizung. Stellflächen
dieser Art müssen durch Zement-Estrich als Verbund-Estrich
ausgetauscht werden. Dabei muss außerdem beachtet werden,
dass zwischen Zement-Estrich
und Betondecke keinerlei (!)
Versorgungsleitungen (Tritt­schalldämmung, Wärme­dämmung, Elektroleitun­gen etc. verlegt sind. Der
Verbundestrich muss in
der Größe des Kaminsockels
hergestellt werden. Achten Sie
dringend darauf, dass zwischen
dem Verbundestrich und dem
schwimmenden Estrich eine
Bewegungsfuge angeordnet ist.

1.9. Zwischen Feuerraumöff­nung und brennbaren Bauteilen
(Wandverkleidungen, Einbau­möbel, Dekomöbel usw.) ist ein Abstand von 80 cm einzuhalten. Der
Bodenbelag vor der Feuerstelle darf nur aus nichtbrennbaren Materi­alien bestehen. Folgende Größen müssen nach vorn gemessen einge­halten werden: Sockelhöhe zuzügl. 30 cm, gesamt mindestens 50 cm.

Für die Seiten gilt: Sockelhöhe zuzügl. 20 cm, gesamt mindestens 30 cm.
Keramische Fliesen, Naturstein, Kunststein und evtl. auch Metall bieten
sich als geeignete Materialien an (Abb. A + B).

1.10. Abb. C zeigt Ihnen die Abstände von Möbeln
zur Kaminverkleidung, zum einen bei einer nicht isolierten
und zum anderen bei einer isolierten Verkleidung.

1.11. Der Heizeinsatz darf nicht durch Umbauten oder den Anbau fremder
Bauteile manipuliert werden.

Abb. C

Abb. B

Verkleidung

-1--1-

im Kamin- & Kachelofenbau

• Als geeignete Brennstoffe empfehlen wir harzarmes, natur­belassenes Scheitholz mit einer Restfeuchte von max. 20 %
Wassergehalt. Geeignete Messgeräte für die Holzfeuchte sind im
Fachhandel oder bei der Fa. Hark erhältlich. Harzreiches Holz (Fichte,
Kiefer, Tanne) darf nur bei geschlossenem Feuerraum verbrannt werden!
Darüber hinaus sind die Bestimmungen des Bundes-Immisionsschutz­gesetzes zu beachten!

• Verbrennen Sie keine Abfälle, besonders keine Kunststoffe! In den
Abfallmaterialien sind Schadstoffe enthalten die dem Ofen, dem
Schornstein und der Umwelt schaden. Die Verbrennung von Hausmüll
ist nach dem Bundes-Immissionsschutzgesetz verboten! Beschichtete
Holzreste, sowie Spanplatten dürfen auf keinen Fall verfeuert werden.
Durch die Verfeuerung ungeeigneter Brennstoffe kann sich Glanzruß
im Schornstein bilden, der einen Schornsteinbrand zur Folge haben
kann. Im Fall des Schornsteinbrandes, verschließen Sie sofort alle Luft­öffnungen am Heizeinsatz und informieren die Feuerwehr. Bei Beach­tung unserer Hinweise ist ein Schornsteinbrand jedoch auszuschließen.

Inbetriebnahme

• Die Oberflächen einiger Bestandteile der HARK-Warmluftkamine sind
besonders veredelt (z.B. Bedienungsgriffe, Sichtscheiben, Kacheln und
Warmluftgitter, vergoldeter oder verchromter Türrahmen des
Heizeinsatzes). All diese Teile müssen vor der ersten Inbetriebnahme
mit einem weichen Tuch ohne Druck gereinigt werden (evtl. vorhandene
Schutzfolien abziehen).

Nicht entfernter Schmutz brennt ein und führt zu Flecken, die später nicht
mehr entfernt werden können. Verwenden Sie bitte nur nicht kratzende
Reinigungsmittel.

Vor der Inbetriebnahme muss der HARK-Warmluftkamin minde­stens 4 - 6 Wochen bei normaler Zimmertemperatur austrocknen!

Anheizen

Abb. D

Verwenden Sie niemals Spiritus, Benzin oder andere brennbare
Flüssigkeiten zum Anheizen!

Im kalten Zustand der Feuerstätte nehmen Sie folgende Grundein­stellungen vor. Die Regler für die Primär- und die Sekundärluftzufuhr
müssen vollständig geöffnet werden. Die Absperrklappe in der
Verbrennungsluftleitung muss, soweit vorhanden, vollständig geöffnet
werden. (Abb. D).

Legen Sie einen Holzscheit quer parallel zur Tür, vorne in den Feuerraum.
Auf diesen Holzscheit legen Sie zwei weitere Holzscheite rechtwinkelig
zur Tür in den Feuerraum. Zwischen die beiden oberen Holzscheite
legen Sie zwei Kamin- oder Grillanzünder. Auf die Holzscheite legen Sie
eine großzügige Menge klein gespaltenes Anzündholz. Die Abbildungen in
der „Kurzanleitung zum Anfeuern“ verdeutlichen Ihnen die o. g. Schritte.
Verwenden Sie zum Anzünden kein Papier oder Pappe, sondern nur
Kamin- bzw. Grillanzünder!

Zünden Sie die Kaminanzünder an und verschließen Sie die Feuer­raumtür. Lassen Sie diese Holzaufgabe mit geöffneten Verbrennungsluft­reglern herunterbrennen, bis eine Grundglut vorhanden ist. Je nach Holz­güte, Schornsteinzug und Witterung dauert diese Verbrennungsphase
unterschiedlich lange.

Legen Sie auf diese Grundglut zwei weitere Holzscheite parallel
zur Feuerraumscheibe auf und verschließen die Feuerraumtür.
Sind auch diese Holzscheite rundherum angebrannt, sollten Ofen und
Abgassystem weitgehend die Betriebstemperatur erreicht haben. Jetzt
können Sie den Primärluftregler (links) schließen und die Verbrennung
hauptsächlich über den Sekundärluftregler (rechts) regeln.

Die hier benannte Menge an Anzündholz und der Zeitpunkt der Redu­zierung der Verbrennungsluft können nur Anhaltswerte darstellen. Die
optimale Menge bzw. die besten Regler-einstellungen hängen ganz er­heblich von Art und Feuchtegehalt des Brennstoffs, der Witterung und den
örtlichen Gegebenheiten (vor allem Schornsteinzug) ab. Mit den ersten
Brennstoffauflagen kann man nicht im reduzierten Betrieb sparsam hei­zen. Zuerst muss genügend Holz schnell und mit viel Sauerstoffzufuhr ver­brannt werden, bis die Feuerstätte und der Schornstein Betriebstempera­tur erreicht haben und gut „ziehen“. Das erkennen Sie daran, dass sich die
beim Anfeuern vorübergehend schwarz verfärbten Schamottesteine frei
brennen und ihre ursprünglich helle Farbe wieder annehmen.

ZU

AUF

Zu Auf

Betätigungseinrichtung

für die Primärluft

ZU

AUF

Zu Auf

Betätigungseinrichtung

für die Sekundärluft

Für einen sicheren Betrieb der Feuerstätte beachten Sie bitte unbedingt
die folgenden „Wichtigen Hinweise“:

Wichtige Hinweise zum sachgerechten und gefahrlosen Betrieb
Ihrer Feuerstätte.

Moderne Feuerstätten erfüllen sehr hohe Anforderungen an die Dichtheit
des Feuerraums und der Luftregler. Dies gewährleistet eine hocheffiziente
Verbrennung mit einem sehr hohen Wirkungsgrad.

Damit nimmt jedoch naturgemäß auch die Gefahr einer Verpuffung bei
unsachgemäßem Betrieb zu. Wenn stark ausgasende Brennstoffe, wie
zum Beispiel Holz, mit Sauerstoffmangel verbrannt werden, nehmen
Rußanteile und Schadstoffe im Rauchgas zu. Verpuffungsgefahr entsteht,
wenn dem Brennstoff zuviel Sauerstoff entzogen wird, so dass in grö­ßerem Umfang unverbrannte, aber zündfähige Gase im Feuerraum und
Abgassystem entstehen und verweilen. Dieser Zustand kann zum Beispiel
entstehen, wenn Brennstoff auf die Glut im heißen Feuerraum nachgelegt
wird, ohne dass die Luftregler gleichzeitig ausreichend geöffnet werden.
Das Brenngut wird aufgrund der Glut und Hitze ausgasen, ohne dass die
Gase gleich vollständig verbrannt werden. Wenn dann plötzlich Sauerstoff

-2-

Radiante 500/45 K oder 500/57 K

im Kamin- & Kachelofenbau

zugeführt wird (Luftregler oder Feuerraumtür schlagartig öffnen), können
die unverbrannten Gase explosionsartig „verpuffen“.

Um einer Verpuffung vorzubeugen, ist daher grundsätzlich darauf zu
achten, dass das Brenngut (insbesondere Holz oder Holzprodukte) nie mit
zu starker Reduzierung der Luftzufuhr gefeuert wird.

Holz lässt sich zwar mit reduzierter Luftzufuhr verbrennen, jedoch soll
stets ein klar erkennbares Flammbild gewährleistet bleiben. Holz darf
nicht „kokelnd“ verfeuert werden.

Reinigung

Unter dem Feuerrost befindet sich ein Aschekasten, der aus dem Feuer­raum entnommen werden kann. Es ist darauf zu achten, dass der Asche­kasten rechtzeitig entleert wird. Es muss vermieden werden, dass der
Aschekegel in den Rost hineinragt. Der Feuerrost wird dann nicht mehr
ausreichend gekühlt und verformt sich.

Sorgen Sie dafür, das nur kalte Asche in die Mülltone gelangt, um eine
Brandgefahr zu vermeiden.

Wenn Sie dies und die weiteren Hinweise der Bedienungsanleitung be­achten, können Sie Ihre Feuerstätte sorglos betreiben und sich an seiner
beeindruckenden Wärmeleistung und Regelbarkeit erfreuen.

Der Heizeinsatz und die Rauchrohre sind je nach Erfordernis, mindestens
jedoch 2x jährlich, gründlich zu reinigen. In dem Rauchrohrknie befindet
sich eine Reinigungsöffnung. Schrauben Sie den Deckel auf und entfernen

den Ruß in beiden Richtungen aus dem Rauchrohr. Dies kann beispiels­Der Heizeinsatz, insbesondere die Stahlblechoberfläche, die Sichtscheibe
und der Türgriff sind beim Betrieb heiß. Vermeiden Sie es, diese Ober­flächen zu berühren. Zur Bedienung des Türgriffs ist im Lieferumfang ein
Lederhandschuh enthalten.

weise mit einem Aschespezialsauger und einer Kesselreinigungsbürste

erfolgen. Der Innenraum des Heizeinsatzes muss von losem Ruß und

Asche gereinigt werden. Entfernen Sie hierzu alle losen Bauteile. Diese

Reinigungsarbeiten unterliegen nicht der Zuständigkeit des Schornstein-

fegers, sondern des Betreibers.

Wichtiger Hinweis: Die optimale Wärmeausnutzung ist nur zu
erreichen, wenn der Heizeinsatz bei geschlossener Feuerraumtür
betrieben wird, da bei offener Tür die Nachverbrennung der Heizgase
ausgeschlossen ist!

Der Schornstein muss ebenfalls regelmäßig durch den Schornsteinfeger

gereinigt werden. Über die notwendigen Intervalle gibt ihr zuständiger

Schornsteinfegermeister Auskunft.

Der Heizeinsatz sollte regelmäßig durch einen Fachmann überprüft werden.

Brennstoffmenge

Der Kamin ist mit zwei verschiedenen Nennwärmeleistungen lieferbar. Über welche Nennwärmeleistung Ihr Kamin verfügt, entnehmen Sie bitte
dem Typenschild. Die zulässigen Brennstoffmengen sind in den folgenden Tabellen (für jede Nennwärmeleistung eine Tabelle) aufgeführt

Nennwärmeleistung

5 Kilowatt (kW)

Auflagemenge pro Stunde in kg bei
Nennwärmeleistung (Normalleistung)

Auflageanzahl pro Stunde in Stück bei
Nennwärmeleistung (Normalleistung)

.

Scheitholz

Holzbrikett

Nennwärmeleistung

8 Kilowatt (kW)

Scheitholz

Holzbrikett

1,4 2 Scheite

Siehe nächste Tabelle

Auflagemenge pro Stunde in kg bei
Nennwärmeleistung (Normalleistung)

2,2 2 - 3 Scheite

Holzbriketts bestehen aus hochverdichteten Holzspänen. Sie dürfen keine Bindemittel oder Zusatzstoffe
wie Paraffin enthalten. Es gibt Holzbriketts, bei denen die Heizleistung von einem Stück schon die
Nennwärmeleistung des Ofens überschreitet!

Die Angaben zur Heizleistung auf der Verpackung sind daher genau zu beachten.
Gegebenenfalls kann der Brennstoffhändler Auskunft zur Heizleistung (kW) machen.

Zu Ihrer Orientierung:

• Ein Holzscheit aus Buche hat eine Länge von ca. 30 cm und einen Umfang von ca. 25 cm (Durchmesser

ca. 8 – 10 cm) mit einem Gewicht von ca. 0,8 kg.

In dieser Tabelle können Sie die, für Ihren Kamin zulässigen, Brennstoffmengen ablesen, die innerhalb
von einer Stunde aufgelegt werden dürfen. Diese Brennstoffmenge wird jedoch nicht auf einmal in den
Feuerraum gelegt, sondern dem Kamin in zwei oder drei Auflagen zugeführt. Grundsätzlich sollten Sie
jedoch beachten, dass Sie erst dann wieder Brennstoff nachlegen, wenn die vorhergehende Brennstoff­auflage weitgehend heruntergebrannt ist. Dies erkennt man daran, dass ein Glutbett entstanden ist, und
die Flammenbildung dem Ende zugeht. Wenn Brennstoff nachgelegt wird, bevor dieser Zustand erreicht
ist, kann dies auch zu einer Überlastung der Feuerstätte führen. Zudem hat das Öffnen der Tür bei langer
Flammbildung den Nachteil, dass übermäßig Rauch austreten kann. Nach Erreichen der Betriebstempe­ratur von Kamin und Schornstein müssen die Luftregler eingeregelt werden.

Beim Betrieb mit Holz ist der Primärluftregler tendenziell zu schließen und über den Sekundärluftregler zu
regeln (siehe auch Hinweise im Kapitel "Inbetriebnahme" auf Seite 3).

Der Heizeinsatz darf nur mit den angegebenen Brennstoffen betrieben werden,

!

alle anderen Brennstoffe sind nicht zulässig.

Gefahrenhinweise für Feuerstätten in brennbarer Umgebung!

Die Tabelle gibt die erforderliche Brennstoffmenge an, um die Nennwärmeleistung (Normalbe-

trieb) des Heizeinsatzes zu erreichen. Die auf dem Typenschild und in dieser Bedienunganleitung

angegebenen Abstände zu brennbaren Bauteilen und Einrichtungsgegenständen sind nur dann

ausreichend, wenn der Heizeinsatz nicht überlastet wird! Achten Sie darauf, dass Sie die angege-

benen Brennstoffmengen in keinem Fall überschreiten. Brennbare Bauteile und Einrichtungsge-

genstände dürfen nie mehr als 85°C erhitzt werden (Brandgefahr). Eine nicht brennbare Anbau-

wand geringer Stärke mit rückseitig angebauten Einbaumöbeln ist wie eine brennbare Wand zu

behandeln (Mindestabstände einhalten). Eine Überlastung des Heizeinsatzes kann zu vorzeiti-

gem Verschleiß und Schäden führen. Für die Folgen einer Überlastung des Heizeinsatzes werden

Garantie, Gewährleistungs- und Haftungsansprüche jeglicher Art ausdrücklich ausgeschlossen.

Auflageanzahl pro Stunde in Stück bei
Nennwärmeleistung (Normalleistung)

-3-

Radiante 500/45 K oder 500/57 K

im Kamin- & Kachelofenbau

Was Sie über Holz wissen sollten

Bitte beachten Sie, dass feuerberührte Teile sowie Verschleißteile
wie Schamottesteine, Dichtungen, Glasscheiben und Gußroste

Nach dem Einschlag muss Ihr Brennholz mindestens 2-3 Jahre abgela­gert werden. Sie sollten das Holz gebrauchsfertig, zersägt und gespalten
lagern. So gewährleisten Sie eine rasche Trocknung. Aufschichten soll­ten Sie Ihr Scheitholz an einem belüfteten, möglichst sonnigen Standort

nicht unserer Garantie und Gewährleistung unterliegen. Diese sind
jedoch leicht austauschbar und damit Sie sich langfristig an Ihrem
Heizeinsatz erfreuen können, sichern wir Ihnen eine mehrjährige
Nachlieferfrist für die Ersatzteile zu.

und vor Regen geschützt. Lassen Sie zwischen den einzelnen Holzstößen
eine Handbreit Abstand, damit die durchströmende Luft entweichende

Es dürfen nur Original HARK-Ersatzteile verwendet werden.

Feuchtigkeit aufnehmen kann.

Bei Nichtbeachtung der Bedienungsanleitung entfällt jeglicher

Die Anwesenheit von Kindern in der Nähe Ihres Heizgerätes sollte aus-

Garantieanspruch!

schließlich unter Aufsicht von Erwachsenen erfolgen. Die Bedienung der
Feuerstätte darf nur durch Personen erfolgen, die die Bedienungsanlei-

Wir wünschen Ihnen viel Freude mit Ihrem HARK-Kamin!

tung gelesen haben oder entsprechend eingewiesen wurden. Beim Ver­kauf der Feuerstätte händigen Sie auch die Bedienungsanleitung aus.

Weitere nützliche Tipps zum Betrieb Ihres Kaminofens finden Sie auf unserer Website www.hark.de unter der Rubrik FAQ.

Störung mögliche Ursachen Abhilfe

Der Heizeinsatz entwickelt Rauch auf der
Oberfläche und riecht

Der Heizeinsatz zieht nicht beim
Anheizen

bei den ersten Heizvorgängen
brennt die Ofenfarbe ein

Schornsteinzug zu schwach;
Stau oder Rückstau im Schornstein;
Filter verstopft

Feuer brennt nicht an zu wenig Verbrennungsluft, Regler

zu klein eingestellt, feuchtes Brenn
material; Filter verstopft

Beim Nachlegen entweicht Rauch
in den Raum

zu geringer Schornsteinzug, Ruß
und Asche verengen die Rauchroh­re, Filter verstopft

Ständig verrußte Brennraumscheiben zu feuchtes Brennmaterial, zu gerin

ge Brennraumtemperatur

Schamottesteine im Brennraum reißen

durch den Restwassergehalt in den Schamottesteinen können Risse entstehen.
Dadurch wird die Funktion und die Sicherheit des Heizeinsatzes nicht beeinträchtigt.

Heizeinsatz gut durchheizen und für ausreichende Durchlüf­tung sorgen

Schornstein auf Dichtheit prüfen; offenstehende Türen,
pen und Schieber anderer, an den gleichen Schornstein
angeschlossener Feuerstätten dicht schließen, evtl. Schorn­steinfeger zu Rate ziehen; Filter reinigen

Reglerstellung erhöhen, trockenes, kleingespaltenes Brenn-

-

holz verwenden; Filter reinigen

Überprüfung durch den Schornsteinfeger, zu geringe
Schornsteinhöhe? Rauchgasrohre und Abzugbereich ober­halb des Brennraums reinigen, Filter reinigen

-

unbedingt auf gut getrocknetes Kaminholz achten,
mehr Brennstoff und Luft zuführen

Klap-

-4-

Radiante 500/45 K oder 500/57 K

Kurzanleitung zum Anfeuern mit
Stückholz in Radianten

im Kamin- & Kachelofenbau

Zu Beginn möchten wir Ihnen folgenden wichtigen Hinweis geben:

Mit den ersten Brennstoffauflagen kann man nicht im reduzierten Betrieb sparsam heizen. Zuerst muss genügend Holz schnell und mit
viel Sauerstoffzufuhr verbrannt werden, bis die Feuerstätte und der Schornstein Betriebstemperatur erreicht haben und gut "ziehen". Das
erkennen Sie daran, dass sich die beim Anfeuern vorübergehend schwarz verfärbten Schamottesteine weitgehend frei brennen und ihre
ursprünglich helle Farbe wieder annehmen.

Hinweis für das erste Anheizen

Die Ofenfarbe härtet erst nach einigen Heizvorgängen vollständig aus.
Während der ersten Heizvorgänge soll der Aufstellraum des Gerätes gut
belüftet werden (Querlüftung).

Die Feuerstätte soll bis zum Aushärten der Farbe beim ersten Feuern mit
angelehnter Feuerraumtür unter Aufsicht betrieben werden. Berühren Sie
während des ersten Heizens nicht die Oberflächen.

Abb. 4

liegen, damit genügend Verbrennungsluft an das Brennholz gelangt.

Auf die Holzscheite schich­ten Sie eine großzügige
Menge klein gespaltenes
Anzündholz (Abb. 4).

Achten Sie darauf, dass so­wohl die Holzscheite als auch

das Anzündholz aufgelockert

Grundeinstellung zum Anheizen

Abb. 1

in der Verbrennungsleitung muss, soweit vorhanden, vollständig geöffnet
werden.

Abb. 2

Sie zwei Kaminanzünder.

Abb. 3

Entfernen Sie die Asche

von der vorangegangenen
Feuerung aus dem Feuer­raum und leeren den Asche­kasten. Bitte nehmen Sie
vor dem Anheizen folgende
Einstellungen vor: Stellen
Sie die Primärluft- und
die Sekundärluft-Einstell­einrichtung (Abb. 1) auf
"AUF". Die Absperrklappe

Die Abb. 2 zeigt Ihnen
eine bevorzugte Anordnung
der Holzscheite im Feuer­raum der Feuerstätte Legen
Sie einen Holzscheit quer
vorne in den Feuerraum.
Auf diesen legen Sie 2
Scheite längs auf. Zwischen
die oberen Holzscheite legen

Abb. 3 zeigt Ihnen die
Lage der Holzscheite und
der Kaminanzünder im
Feuerraum der Feuerstätte.

Abb. 5

Abb. 6

Holzscheite parallel zur Feuer

Abb. 7

Abb. 8

Zünden Sie die Kaminzünder
an und verschließen Sie die
Feuerraumtür (Abb. 5).

Lassen Sie diese Holzscheite
mit auf "AUF" stehender
Primär- und Sekundärluft
herunterbrennen, bis kaum
noch Flammen vorhanden
sind und das Holz in die Glut­phase übergeht (Abb.6).
Je nach Holzgüte, Schorn­steinzug und Witterung
dauert diese Verbrennungs­phase unterschiedlich lange.

Legen Sie jetzt zwei weitere

raumscheibe auf und verschließen die

Feuerraumtür (Abb. 7).

Sind auch diese Holzscheite
rundherum angebrannt,
sollten Feuerstätte und
Abgassystem weitgehend

die Betriebstemperatur
erreicht haben. Jetzt können
Sie die Primärluft-Einstell­einrichtung (links) auf "ZU"
stellen (Abb. 8) und die
Verbrennung hauptsäch­lich über die Sekundärluft­Einstelleinrichtung (rechts)

regeln.

-5-

im Kamin- & Kachelofenbau

Beim Feuern von Holz soll nach Erreichen der Betriebstemperatur haupt­sächlich mit Sekundärluft geheizt werden (Primärluft in eine niedrige
Stellung).

Beim Feuern von Braunkohle soll nach Erreichen der Betriebstemperatur
hauptsächlich mit Primärluft geheizt werden (Sekundärluft in eine niedrige
Stellung).

Die hier benannte Menge an Anzündholz und der Zeitpunkt der
Reduzierung der Primär- bzw. Sekundärluft (Einstelleinrichtungen
ganz bzw. teilweise schließen) können nur Anhaltswerte darstellen.
Die optimale Menge bzw. die besten Einstellungen hängen ganz
erheblich von Art und Feuchtegehalt des Brennstoffs, der Witterung
und den örtlichen Gegebenheiten (vor allem Schornsteinzug) ab.

Grundsätzlich gilt, dass genügend Kleinholz und viel Ver­brennungsluft zugeführt werden müssen, um möglichst schnell
Betriebstemperatur und Schornsteinzug zu erlangen.

Beim Öffnen der Feuerraumtür kann Asche aus dem Feuerraum heraus
wirbeln. Deshalb soll die Tür stets sehr langsam und erst nach Erreichen
der Glutphase geöffnet werden.

Nach dem Nachlegen von Brennstoff sind beide Einstell einrichtungen
(Sekundärluft und Primärluft) vorrübergehend auf "AUF" zu stellen bis die
Auflage rundherum angebrannt ist.

Um einer Verpuffung vorzubeugen, ist daher grundsätzlich darauf zu
achten, dass das Brenngut (insbesondere Holz oder Holzprodukte) nie
mit zu starker Sauerstoffreduktion gefeuert wird. Holz lässt sich zwar mit
reduziertem Sauerstoff verbrennen, jedoch soll stets ein klar erkennbares
Flammbild gewährleistet bleiben. Holz darf nicht „kokelnd" verfeuert wer­den.

Wenn Sie dies und die weiteren Hinweise der Bedienungs anleitung
beachten, können Sie Ihre Feuerstätte sorglos betreiben und sich an ihrer
beeindruckenden Wärmeleistung und Regelbarkeit erfreuen.

Hinweise zur Kohlefeuerung entnehmen Sie bitte der ausführlichen
Bedienungsanleitung.

Beachten Sie auch die Hinweise zur Wartung und Reinigung in der
ausführlichen Bedienungsanleitung.

Wichtige Hinweise zum sachgerechten und gefahrlosen
Betrieb Ihrer Feuerstätte.

Moderne Feuerstätten erfüllen sehr hohe Anforderungen an die
Dichtheit des Feuerraums und der Luftregler. Dies gewährleistet
eine hocheffiziente Verbrennung mit einem sehr hohen Wirkungsgrad.

Damit nimmt jedoch naturgemäß auch die Gefahr einer Verpuffung bei
unsachgemäßem Betrieb zu. Wenn stark ausgasende Brennstoffe, wie
zum Beispiel Holz, mit Sauerstoffmangel verbrannt werden, nehmen Ruß­anteile und Schadstoffe im Rauchgas zu.

Verpuffungsgefahr entsteht, wenn dem Brennstoff zuviel
Sauerstoff entzogen wird, so dass in größerem Umfang unverbrannte, aber
zündfähige Gase im Feuerraum und Abgassystem entstehen und ver­weilen. Dieser Zustand kann zum Beispiel entstehen, wenn Brenn­gut auf die Glut im heißen Feuerraum nachgelegt wird, ohne dass die
Primärluft- und Sekundärluft-Einstelleinrichtung gleichzeitig aus­reichend geöffnet werden. Das Brenngut wird aufgrund der Glut und
Hitze ausgasen, ohne dass die Gase gleich vollständig ver­brannt werden. Wenn dann plötzlich Sauerstoff zugeführt
wird (Einstelleinrichtungen oder Feuerraumtür schlagartig
öffnen), können die unverbrannten Gase explosionsartig „verpuffen".

-6-

Radiante 500/45 K oder 500/57 K

im Kamin- & Kachelofenbau

Energieeffizienzklasse des Modells,

–

Energy efficiency class,

:

Direkte Wärmeleistung in kW

-

Indirekte Wärmeleistung in kW

-

Indirect heat output in KW

:

–

Energy efficiency index [EEI],

:

bei Mindestlast,

-

at minimum load,

:

Siehe Bedienungsanleitung!

See operating instructions!

Gem. DELEGIERTE VERORDNUNG (EU) 2015/1186 DER KOMMISSION vom 24. April 2015

zur Ergänzung der Richtlinie 2010/30/EU des Europäischen Parlaments und des Rates im

According to (EU) No 2015/1186 of the European Commission of 24 April 2015

supplementing directive 2010/30/EU of the European Parliament and of the Council

Produktdatenblatt

Gm bH + C o. K G

Im Kamin- & Kachelofenbau



Hinblick auf die Energieverbrauchskennzeichnung von Einzelraumheizgeräten, Anhang IV

regarding energy consumption labeling of individual heating units, Annex IV

a) Name oder Warenzeichen des Lieferanten – Name or trademark:

Hark GmbH & Co. KG

b) Modellkennung des Lieferanten – Model identifier:

Radiante 500

Seite - page 1/2

27.10.2017

c)

(determinded in accordance with point 1 of Annex II)

(ermittelt gemäß Anhang II Nummer 1)

A

d)

Direct heat output in kW:

(auf die erste Dezimalstelle auf- bzw. abgerundet)

5,0 kW

e)

(auf die erste Dezimalstelle auf- bzw. abgerundet)

(specify if applicable)

---

f) Energieeffizienzindex [EEI],

(gemäß Anhang VIII berechnet und auf die nächstliegende ganze Zahl gerundet)

(calculated according to Annex VIII and rounded to the nearest integer)

103

g) Brennstoff-Energieeffizienz bei Nennwärmeleistung sowie gegebenenfalls

(gemäß Anhang VIII berechnet und auf die erste Dezimalstelle gerundet)

Energy efficiency at nominal heat output and if applicable Energy efficiency

(calculated according Annex VIII and rounded to the nearest one decimal place)

78,10

%

bei Nennwärmeleistung – at nominal heat output

Bitte beachten Sie: Alle beim Zusammenbau, bei der Installation oder Wartung des

Einzelraumheizgerätes zu treffenden besonderen Vorkehrungen:

Please note: All specific precautions to be taken during assembly, installation

or maintenance of the local space heater:

-7-

Radiante 500/45 K oder 500/57 K

im Kamin- & Kachelofenbau

Classe d'efficacité énergétique du modèle,

:

:

:

:

:

à la puissance calorifique nominale

Voir mode d'emploi!

Fiche technique de produit

Conformément au RÈGLEMENT DÉLÉGUÉ (UE) 2015/1186 DE LA COMMISSION

en date du 24 avril 2015 relatif au complément apporté à la directive 2010/30/UE

du Parlement européen et du Conseil relatif la désignation de la consommation

Gm bH + C o. K G

Im Kamin- & Kachelofenbau



d'énergie par les appareils de chauffage pour pièces individuelles, annexe IV

a) Nom ou marque de fabrique du fournisseur:

Hark GmbH & Co. KG

b) Désignation du modèle du fournisseur:

Radiante 500

c)

(définie conformément à l'annexe II numéro 1)

A

Page 2/2

27.10.2017

d) Puissance calorifique directe en kW,

(arrondie vers le haut ou le bas au premier chiffre après la virgule)

5,0 kW

e) Puissance calorifique indirecte en kW,

(arrondie vers le haut ou le bas au premier chiffre après la virgule)

---

f) Indice d'efficacité énergétique [IEE],

(calculé conformément à l'annexe VIII et arrondi au chiffre rond le plus proche)

103

g) Efficacité énergétique du combustible à la puissance calorifique

nominale ainsi que, le cas échéant, à la charge minimum

(calculée conformément à l'annexe VIII et arrondie au premier chiffre après la virgule)

78,10 %

Veuillez noter: Totalité des mesures préventives particulières devant être

prises lors du montage, de l'installation ou de la maintenance
de l'appareil de chauffage pour pièces individuelles:

-8-

Radiante 500/45 K oder 500/57 K

im Kamin- & Kachelofenbau

Energieeffizienzklasse des Modells,

–

Energy efficiency class,

:

Direkte Wärmeleistung in kW

-

Indirekte Wärmeleistung in kW

-

Indirect heat output in KW

:

–

Energy efficiency index [EEI],

:

bei Mindestlast,

-

at minimum load,

:

Siehe Bedienungsanleitung!

See operating instructions!

Gem. DELEGIERTE VERORDNUNG (EU) 2015/1186 DER KOMMISSION vom 24. April 2015

zur Ergänzung der Richtlinie 2010/30/EU des Europäischen Parlaments und des Rates im

According to (EU) No 2015/1186 of the European Commission of 24 April 2015

supplementing directive 2010/30/EU of the European Parliament and of the Council

Produktdatenblatt

Gm bH + C o. K G

Im Kamin- & Kachelofenbau



Hinblick auf die Energieverbrauchskennzeichnung von Einzelraumheizgeräten, Anhang IV

regarding energy consumption labeling of individual heating units, Annex IV

a) Name oder Warenzeichen des Lieferanten – Name or trademark:

Hark GmbH & Co. KG

b) Modellkennung des Lieferanten – Model identifier:

Radiante 500

Seite - page 1/2

27.10.2017

c)

(determinded in accordance with point 1 of Annex II)

(ermittelt gemäß Anhang II Nummer 1)

A+

d)

Direct heat output in kW:

(auf die erste Dezimalstelle auf- bzw. abgerundet)

8,0 kW

e)

(auf die erste Dezimalstelle auf- bzw. abgerundet)

(specify if applicable)

---

f) Energieeffizienzindex [EEI],

(gemäß Anhang VIII berechnet und auf die nächstliegende ganze Zahl gerundet)

(calculated according to Annex VIII and rounded to the nearest integer)

107

g) Brennstoff-Energieeffizienz bei Nennwärmeleistung sowie gegebenenfalls

(gemäß Anhang VIII berechnet und auf die erste Dezimalstelle gerundet)

Energy efficiency at nominal heat output and if applicable Energy efficiency

(calculated according Annex VIII and rounded to the nearest one decimal place)

81,00

%

bei Nennwärmeleistung – at nominal heat output

Bitte beachten Sie: Alle beim Zusammenbau, bei der Installation oder Wartung des

Einzelraumheizgerätes zu treffenden besonderen Vorkehrungen:

Please note: All specific precautions to be taken during assembly, installation

or maintenance of the local space heater:

-9-

Radiante 500/45 K oder 500/57 K

im Kamin- & Kachelofenbau

Classe d'efficacité énergétique du modèle,

:

:

:

:

:

à la puissance calorifique nominale

Voir mode d'emploi!

Fiche technique de produit

Conformément au RÈGLEMENT DÉLÉGUÉ (UE) 2015/1186 DE LA COMMISSION

en date du 24 avril 2015 relatif au complément apporté à la directive 2010/30/UE

du Parlement européen et du Conseil relatif la désignation de la consommation

Gm bH + C o. K G

Im Kamin- & Kachelofenbau



d'énergie par les appareils de chauffage pour pièces individuelles, annexe IV

a) Nom ou marque de fabrique du fournisseur:

Hark GmbH & Co. KG

b) Désignation du modèle du fournisseur:

Radiante 500

c)

(définie conformément à l'annexe II numéro 1)

A+

Page 2/2

27.10.2017

d) Puissance calorifique directe en kW,

(arrondie vers le haut ou le bas au premier chiffre après la virgule)

8,0 kW

e) Puissance calorifique indirecte en kW,

(arrondie vers le haut ou le bas au premier chiffre après la virgule)

---

f) Indice d'efficacité énergétique [IEE],

(calculé conformément à l'annexe VIII et arrondi au chiffre rond le plus proche)

107

g) Efficacité énergétique du combustible à la puissance calorifique

nominale ainsi que, le cas échéant, à la charge minimum

(calculée conformément à l'annexe VIII et arrondie au premier chiffre après la virgule)

81,00 %

Veuillez noter: Totalité des mesures préventives particulières devant être

prises lors du montage, de l'installation ou de la maintenance
de l'appareil de chauffage pour pièces individuelles:

-10-

Radiante 500/45 K oder 500/57 K

im Kamin- & Kachelofenbau

Platz für Ihre Notizen

-11-

Radiante 500/45 K oder 500/57 K

HARK GmbH & Co. KG • Hochstraße 197 – 213 • 47228 Duisburg (Rheinhausen) • Telefon [phone] - 0 • Fax [phone] - 1 99

Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu ge werblichen Zwecken gebraucht werden.
Zuwiderhandlungen werden von uns mittels Strafantrag verfolgt. Änderungen und Irrtümer vorbehalten.

-12-

EU_Norm_Bedien_500_45_K_02_2018

Easy 500

mit Regal EASY REG (Regal optional)

Montageanleitung

HARK GmbH & Co. KG • Hochstraße 197 - 215 • 47228 Duisburg (Rheinhausen) • Telefon [phone] - 0 • Fax [phone] - 1 99

Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu gewerblichen
Zwecken gebraucht werden. Zuwiderhandlungen werden von uns mittels Strafantrag verfolgt. Änderungen und Irrtümer vorbehalten.

Änderungen und Irrtümer vorbehalten.04_2018FF

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

Beachten Sie bitte diese Montageanleitung, die Montage- und Bedienungsanleitung der Radiante sowie die Verarbeitungshinweise der
beigefügten Verarbeitungsmaterialien. Vor Beginn der Montage sind die Bauteile auf Vollständigkeit und auf evtl. Transportschäden zu
prüfen. Der Aufstellort des Leichtbaukamins muss ausreichend tragfähig sein.

Benötigte Werkzeuge

Zollstock, Winkel, Wasserwaage, Spachtel - Kleine Maurerkelle,
Behälter zum Anmischen des Haftmörtels, Bohrmaschine,
Kartuschenpistole

Vorbereitung des Stellbereichs

Die beste Lösung ist das bauseitige Entfernen des schwimmenden Estrichs im Stellbereich in
Verbindung mit dem Einbringen von Verbundestrich. Es wird eine elastische Dehnungsfuge zwischen
Verbund- und schwimmenden Estrich erstellt, welche bis Oberkante des fertigen Fußbodens, also
auch z.B. Fliesen verläuft. Bei Verbundestrich können die Estrichdrehstützen entfallen (siehe Abb.rechts
oben).
Ist das Entfernen des schwimmenden Estrichs nicht möglich, werden höhenverstellbare Estrichdreh­stützen verwendet, um das Gewicht des Kamins bis auf die Rohbetondecke zu übertragen. Die
Estrichdrehstützen sollten möglichst genau unterhalb der Stellfüße des Heizeinsatzes plaziert werden.
Für die Estrichdrehstützen ist bei schwimmenden Estrich eine Kernlochbohrung von ø50 mm
vorzunehmen. Das Bohrloch muss sorgfältig gereinigt (ausgesaugt) werden, damit die Estrichdrehstütze
auf dem Rohbeton aufsteht und nicht auf dem Bohrmehl.
Die Estrichdrehstütze ist so einzujustieren, dass der Trageteller ca. 2-5 mm über dem Fertigfuß­bodenbelag liegt und die Stellschraube festen Kontakt mit der Rohbetondecke hat.
Die Dehnungsfuge zwischen der Estrichdrehstütze und dem vorhandenen Estrich mit Steinwolle
o. ä. ausstopfen (siehe Abb. links mitte).
Sicherheitshalber darf bei Vorhandensein von Fußbodenheizungsrohren nur der Oberbelag gebohrt
werden. Der Rest muss vorsichtig gestemmt werden um evtl. zuvor nicht erkannte Fußbodenheizungs­rohre (Heizschlangen) vor einer Beschädigung zu bewahren. Zusätzlich wird dann ein Isolierschlauch
(MOESDISO) in das Loch eingesetzt und von außen verspachtelt um die Ausdehnungsbewegungen
des schwimmenden Estrichs auszugleichen (siehe Abb. links unten).

Optional: Montage mit Estrichdrehstützen und Lastverteilplatte (nicht im Lieferumfang enthalten)

Aufbau bei schwimmenden Estrich

Estrichdrehstütze MOESD

Estrich

Trageteller ø

ø

22 mm

z.B. Steinwolle

65 mm

Lieferumfang

Bausatz Easy 500

- mit entsprechenden Elementen

- Radiante mit Abstrahlblech

- Rauchrohrmaterialien

Aufbau bei schwimmenden Estrich und
Verbundestrich

Isolierung

Rohbeton­decke

- Befestigungssatz

- Isolierplatten
Acrylkleber Modetafire
Promatkleber
Natursteinsilikon

Dehnungsfuge

elastische

(Dehnungs-

fugenband)

Schwim-

mender-

Estrich

Verbund-

estrich

Isolierung

Rohbetondecke

Kernlochbohrung

ø50 mm

Aufbau bei schwimmenden Estrich mit Fußbodenheizung

Estrichdrehstütze MOESD

Estrich

Fußboden­heizungsrohr

Isolierung

Rohbetondecke

Stemmen auf

ca. ø50 mm

Trageteller ø

ø

22 mm

65 mm

Isolierschlauch
MOESDISO

Bodenplatte

Estrichdrehstützen

Sollte sich unter einen dieser Punkte ein
Fußbodenheizungsrohr befinden, muss
die Kernlochbohrung etwas versetzt
werden, um eine Beschädigung des
Fußbodenheizungsrohres zu vermeiden.

2

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

2

Stromzuleitung
3 x 1,5 mm

cm
188

Mitte Regal

Rauchrohr­anschluss

ca. ø 20 cm

90°

6

cm

Wandhalterung

cm
184

177 cm

Wasserwaage

90°

90°

In dieser Montageanleitung ist die Montage des Easy 500 mit dem optional erhältlichen Regal beschreiben.
Ohne Regal erfolgt der Aufbau des Kamins direkt an den beiden Stellwänden. Die Integration eines
Schornsteins ist dann nicht möglich.

Überprüfen Sie bitte den Aufstellbereich auf Rechtwinkeligkeit und Lotrechtigkeit.
Der Fußboden muss im Aufstellbereich waagerecht sein.
Stellen Sie die Rauchrohröffnung in den Schornstein her. Bringen Sie die Wandhalterung der
Schürzenabspannung an. Diese darf nicht an der Seite des Schornsteins angebracht werden.
Optional ist für das Regal eine Beleuchtung vorgesehen. Ist dies der Fall ist für die Stromversorgung
eine Zuleitung unterputz an der Wand (keinesfalls am Schornstein) vorzusehen. Die Zuleitung
muss 3 x 1,5 mm2 besitzen und sollte in einer Höhe von 1,88 Metern aus der Wand kommen.

3

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

Acryl

Acryl

Acryl

Acryl

Acryl

variabel

Soll ihr Regal mit einer Beleuchtung (optional) versehen werden, stellen Sie wie auf Seite 16
beschrieben die Öffnung zum Einsetzen der Lampe im obersten Regalelement her.
Verkleben Sie die Regalelemente mit dem Acrylkleber.
Die Glasböden werden erst nach dem Streichen des Regals eingelegt.

4

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

Acryl

Bodenplatte

Acryl

Kleben Sie die Bodenplatte punktuell mit Acrylkleber direkt in der Raumecke auf.
Sollten Unebenheiten im Boden vorhanden sein, können Sie diese mit Fliesenkleber
(nicht im Lieferumfang enthalten) ausgleichen.

5

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

Ausschnitt für
das Rauchrohr

Promatkleber

Promatkleber

Promatkleber

Isolierplatte

Promatkleber

Isolierplatte

Promatkleber

Isolierplatte

Isolierplatte

Promatkleber

Promatkleber

Isolierplatte

Promatkleber

Promatkleber

Isolierplatte

Promatkleber

Promatkleber

Promatkleber

Vor dem Verkleben der Isolierplatten stellen Sie diese "trocken" auf und ermitteln die Rauchrohröffnung.
Schneiden Sie die Rauchrohröffnung aus den Isolierplatten. Wischen oder Fegen Sie etwaigen Staub
von den Klebeflächen der Isolierplatten. Tragen Sie punktuell den Promatkleber auf die Rückseiten der
Isolierplatten auf und verkleben Sie diese mit der Wand und untereinander . Verkleben Sie die senkrechten
und waagerechten Fugen der Isolierplatten untereinander mit einer durchgehenden Fuge.

6

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

Ist kein Schornstein hinter dem Regal vorhanden oder ist der Schornstein schmaler als das Regal,
muss eine Hintermauerung von 10 cm starken Gasbetonsteinen (nicht im Lieferumfang enthalten) hinter
den Isolierplatten und dem Regal eingebracht werden.
Das Rauchrohr ist im Bereich des Rauchrohrdurchtritts durch die Gasbetonsteine mit min. 3 cm starker
Isolierwolle zu versehen.

Das Rauchrohr mit Isolierwolle umwickeln
(5cm stark, nicht brennbar)

Regal und Isolierplatten sind mit 10cm
Gasbetonsteinen hintermauert

Der Rauchrohrdurchtritt im Bereich der
Gasbetonsteine ist mit ca. 3 cm dicker
Isolierwolle auszuführen.

Gasbetonsteine

(nicht im Lieferumfang enthalten)

Isolierwolle

(nicht im Liefer­umfang enthalten)

Warmluftaustrittgitter

(nicht im Lieferumfang enthalten)

7

Abdecksteine aus
10cm starken Gas­betonplatten

(nicht im Lieferumfang enthalten)

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

Rauch­rohr

Sims

Sockel

Stellfuß

ca. 49,3 cm

Stellen Sie die Radiante auf. Bringen Sie die Radiante (durch verstellen der Stellfüße) auf eine Höhe
von Oberkante Fertigfußboden bis Unterkante Blendrahmen von 49,3 cm .
Kontrollieren Sie die Höheneinstellung indem Sie den Sockel mit aufgelegten Sims (ohne ihn zu
verkleben) in die richtige Position schieben und mit einer Wasserwaage ausrichten.
Zwischen der Unterkante-Blendrahmen und dem Sims müssen ca. 3 mm Luft verbleiben.
Entfernen Sie den Sockel mit aufgelegten Natursteinsims wieder.
Erstellen Sie den Rauchrohranschluss.

8

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

Ausschnitt
für die Wand­halterung
der Schürze

Ausschnitt für
das Rauchrohr

Ausschnitt für die Wand­halterung der Schürzen­abspannung

Promatkleber

Isolierplatte

Promatkleber

Isolierplatte

Promatkleber

Promatkleber

Ausschnitt
für die Wand­halterung
der Schürze

Promatkleber

Versehen Sie die beiden Isolierplatten mit Ausschnitten, einmal für das Rauchrohr und für die
Wandhalterungen der Schürzenabspannung sowie für die Wandhalterungen der Schürze.
Verkleben Sie die Isolierplatten mit dem Promatkleber.

9

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

Ausschnitt für die Wand­halterung der Schürzen­abspannung

Promatkleber

Sockel

Acryl

Promatkleber

Acryl

Acryl

Promatkleber

Kleben Sie den Sockel mit Acrylkleber auf die Bodenplatte und mit Promatkleber an die Stirnseiten
der entsprechenden Isolierplatten.
Passen Sie den Ausschnitt für die Wandbefestigung der Schürzenabspannung an und kleben diese
mit Promatkleber ein.

10

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

Seiten­pfeiler

Seiten­pfeiler

Acryl

Acryl

Promatkleber

Promatkleber

Kleben Sie die Seitenpfeiler mit Acrylkleber auf den Sockel und mit Promatkleber an die ent sprechenden
Stirnseiten der Isolierplatten. Die Wandanschlüsse (auch zum Regal) werden mit Acrylkleber verklebt.

11

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

Wärmestrahl­schutzblech

Sichtschutz­blende

Legen Sie die Sichtschutzblende auf den Blendrahmen der Radiante.
Stellen Sie das Wärmestrahlschutzblech auf die Sichtschutzblende.

12

Easy 500 mit Regal EASY REG (optional)

Montageanleitung
Vorbereiten der Schürzenabspannung

Wandhalterung

Dübel

Schraube

Schrauben Sie die
beiden Wandhalterung
mit den Ösenschrauben,
Unterlegscheiben und
Muttern an die Schürze.

Unterlegscheibe
Mutter
Ösenschrauben

Unterlegscheibe

Mutter

Ösenschrauben

Wandhalterung

Dübel

Schraube

Spannschloss

Befestigungswinkel

Befestigungswinkel

Öse 2

Öse 1

Seilklemmen

Schürze

Seilklemmen

Wandhalter

Seil

der Abspannung

Führen Sie das eine Ende des Seils durch die Öse 1 und bilden mit den Seilklemmen eine Schlaufe.
Das andere Seilende führen Sie durch die Öse des Spannschlosses und bilden nochmals mit
zwei Seilklemmen eine Schlaufe. Das Spannschloss hängen Sie in die Öse 2 ein und lassen
das Seil noch ungespannt locker hängen.

13

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

Detailansicht:

Lage der Sichtschutz­blende in der Schürze

Ausschnitte für die Wandhalterung
der Schürze anpassen und einkleben

Promatkleber

Acryl

Promatkleber

Promatkleber

Acryl

Wandhalterungen
der Schürze

Schürze

Holzlatte mit Keilen
und Querholz

Setzen Sie die Schürze auf und zeichnen die Bohrungen für die Wandhalterung an. Nehmen Sie
die Schürze ab und bohren Sie die Löcher für die Wandhalterung. Kleben Sie die Schürze mit
Acrylkleber auf die Seitenpfeiler und mit Promatkleber an die entsprechenden Stirnseiten der
Isolierplatten. Verkleben Sie die Schürze wandseitig sowie regalseitig mit Acrylkleber. Schrauben
Sie die Schürze (an den Wandhalterungen) an die Wände. Hängen Sie das Seil in die W andhalterung
ein und spannen es handfest mit dem Spannschloss. Richten Sie die Schürze und die
Sichtschutzblende mit dem daraufstehenden Strahlungsschutzblech aus. Stützen Sie die Schürze
bis zum Aushärten des Acrylklebers mit einer Holzlatte ab. Passen Sie die Ausschnitte der
Wandbefestigungen der Schürze an und kleben diese mit Promatkleber ein.

14

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

Acryl

Promatkleber

Acryl

Schürzen-

abdeckung

Acryl

Promatkleber

Acryl

Verkleben Sie die Schürzenabdeckung mit Acrylkleber mit der oberen Schürzenabkantung und der
Wand. Verkleben Sie die Schürzenabdeckung mit Promatkleber mit den Isolierplatten.

15

Easy 500 mit Regal EASY REG (optional)

Montageanleitung

Montage des Scheibenhalters

Glasbodenträger

Montage der optionalen
Beleuchtung

1.

Die Öffnung für das Einsetzen der
Lampe ist bereits im oberen Regal­teil vorgegossen. Mit einem Stein­bohrer ø6 mm ist diese rundherum
vorsichtig aufzubohren.

Achtung: Nicht Schlagbohren!

Nach dem Streichen des Regals
die Lampe einsetzen.

Elektrik vom Fachmann
installieren lassen!

Den Stecker auf den Kontakt
an der Lampe stecken.

3.

Trafo

Dübel

Gewindestift zur
späteren Sicherung
des Glasbodens

Glasboden

Glasboden

Schraube

Deckengitter

Netzstecker

Sims

Acryl

Acryl

Bügel

2.

Die Haltebügel der Lampe
nach oben klappen, auf
Spannung halten und die
Lampe in die Öffnung des
Regaloberteils setzen.

Acryl

Kleben Sie den Sims mit Acrylkleber auf den Sockel.
Legen Sie das Deckengitter auf die Schürzenabdeckung und setzen die Regalböden und den
Halogenstrahler (optional) ein.
Das Gerät drei Tage trocknen lassen. Danach können die Flächen gestrichen oder verputzt werden.

16
