Dauerbrandofen
Avenso ECOplus
Dauerbrandofen Avenso ECOplus
Aufbau- und Bedienungsanleitung
im Kamin- & Kachelofenbau
Dauerbrandofen Avenso ECOplus
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen
der Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation
von Dauerbrandöfen betreffenden Vorschriften und Normen
unbedingt zu beachten (z.B. Bauordnung des jeweligen
Bundeslandes, Feuerungsverordnung, DIN V 18160 Teil 1 und
Teil 2 für Schornsteine, EN 13384 für Schornsteinberechnungen,
EN 13240 für Kaminöfen sowie örtliche Vorschriften). Um
die Einhaltung der genannten Normen und Vorschriften zu
gewährleisten, ist vor der Installation des Dauerbrandofens
der zuständige Schornsteinfeger meister zu informieren. Er
wird Sie beraten und den ordnungsgemäßen Anschluss des
Dauerbrandofens prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Dauerbrandofens ist eine
ebene, tragfähige Stellfläche, die aus nicht brennbaren Baustoffen
besteht oder durch eine nicht brennbare Unterlage geschützt sein
muss. Die Unterlage ist so zu bemessen, dass sie vor dem Ofen
mindestens 50 cm und an den Seiten mindestens 30 cm über
die Feuerraumöffnung bzw. Grundfläche des Ofens hin ausragt.
Im HARK-Zubehörprogramm finden Sie hierfür ge eignete Bodenplatten. Von der Rückseite und den Seitenflächen des Dauerbrandofens ist ein Wandabstand von 20 cm einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren
Bauteilen, Möbeln, Dekostoffen und ähnlichem ein Mindestabstand von 80 cm eingehalten werden (gemessen von der
Vorderkante der Feuerraumöffnung). Der Abstand kann auf
40 cm verringert werden, wenn ein beidseitig hinterlüfteter
Strahlungsschutz vorhanden ist (Abb. A).
Abbildung A
im Kamin- & Kachelofenbau
Nennwärmeleistung. Bei kleineren Räumen, abgedichteten
Fenstern und Türen oder sonstigen Beeinträchtigungen einer
ausreichenden Luftzufuhr (zum Beispiel weitere Feuerstätten,
mechanische Entlüftungen), muss für eine zusätzliche Frischluftzufuhr gesorgt werden, z. B. durch den Einbau einer Luftklappe
in der Nähe des Dauerbrandofens oder die Verlegung einer
Verbrennungsluftleitung nach außen oder in einen gut belüfteten
Raum (ausgenommen Heizungskeller). Die Verbrennungs luftleitung
sollte mit einer Absperrklappe in Ofennähe versehen werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum oder
in einem Luftverbund ist für jede Feuerstätte eine separate Verbrennungsluftleitung zu erstellen oder eine Leitung entsprechend
groß zu dimensionieren.
Eine Küchendunstabzughaube im Abluftbetrieb, die sich im
Raumluftverbund mit dem Dauerbrandofen befindet, kann
den Betrieb der Feuer stätte ebenfalls beeinträchtigen, da
sie dem Raumverbund große Mengen Luft entzieht. Diese
Luft muss dem Raumverbund durch eine entsprechend
große Verbrennungsluftleitung wieder zugeführt oder die
Dunstabzughaube muss mit einem Fensterkontaktschalter versehen bzw. auf Umluft umgerüstet werden.
Insbesondere bei fugendichten Fenstern und Türen ist für ausreichende Verbrennungsluft zu sorgen!
Wahlweise ist der Kaminofen Avenso ECOplus mit einer externen
Verbrennungsluftzufuhr lieferbar. Die Verbrennungsluft wird
demnach nicht aus dem Aufstellraum entnommen, sondern dem
Brennraum direkt über eine Verbrennungsluftleitung zugeführt.
Dieser Kamin ofen ist daher auch für Niedrigenergiehäuser
geeignet, in denen eine ausreichende Verbrennungsluftversorgung
durch Fugenundichtigkeiten nicht gewährleistet ist. Für die
Verbrennungsluftversorgung muss ein Durchbruch in der
Außenwand des Hauses vorgesehen werden. Die Verbindung
vom Anschlussstutzen an der Außenwand (Innenseite) wird mit
Hilfe von Aluflexrohren (Ø 125 mm), die im HarkZubehörprogramm erhältlich sind, mit dem Stutzen für die externe
Verbrennungsluftzufuhr am Kaminofen verbunden.
Verbrennungsluftzufuhr
Da Dauerbrandöfen raumluftabhängige Feuerstätten sind, die
Ihre Verbrennungsluft aus dem Aufstellraum entnehmen, muss
der Betreiber für ausreichende Verbrennungsluftzufuhr sorgen!
Dauerbrandöfen der Bauart A1 (selbst schließende Feuerraumtür)
benötigen ein Raumvolumen von mindestens 4 m3 pro Kilowatt
Bitte beachten Sie, dass die Verbrennungsluftleitung und das
Gitter in der Außenwand regelmäßig auf Verunreinigungen zu
prüfen sind. Laubreste, Pollen oder Spinnenweben können die
Verbrennungsluftleitung derart zusetzen, dass der Feuerstätte nicht
mehr genügend Verbrennungsluft zugeführt wird und es somit zu
erheblichen Funktionsbeeinträchtigungen kommen kann.
Schornstein und Rauchrohr-Anschluss
Bei der Installation des Dauerbrandofens müssen die bestehenden
Gesetze der Landesbauordnung / Feuerungsverordnung, örtliche
feuerpolizeiliche und baurechtliche Vorschriften beachtet werden.
Der Dauerbrandofen muss an einen, für feste Brennstoffe
geeigneten, Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der DIN V
18160 Teil 1 auszuführen und nach EN 13384 zu bemessen.
-2-
-2-
im Kamin- & Kachelofenbau
Für den Rauchrohranschluss bietet die Firma HARK im Zubehörprogramm komplette Rauchrohrsätze für jeden Dauerbrandofen
an. Die originalen HARK-Rauchrohre und HARK-Rauchrohrknie
ermöglichen eine einfache Montage des Dauerbrandofens.
Selbst verständlich lässt sich der Schornsteinanschluss auch mit
handelsüblichen Rauchrohren durchführen.
Die Rauchrohre sind am Dauerbrandofen, untereinander und am
Schornstein fest gesteckt anzubringen. Das Rauchrohr darf nicht
in den freien Schornsteinquerschnitt hineinragen. Sind andere
Feuerstätten im gleichen Stockwerk am gleichen Schornstein
angeschlossen, muss der Anschluss mindestens 30 cm höher oder
tiefer liegen als der Anschluss anderer Geräte. Es empfiehlt sich
die Verwendung eines Doppelwandfutters.
Zu temperaturempfindlichen oder brennbaren
!
Materialien ist vom Rauchrohr ein Mindestabstand von
45 cm einzuhalten. Führt das Rauchrohr durch Bauteile aus
brennbaren Baustoffen, so sind die Bauteile in einem Umkreis
von mind. 20 cm durch Brandschutzdämmung (z. B. Promasil
950 KS) zu ersetzen. Zusätzlich muss die brennbare Wand mit
einer 2 cm starken Vorsatzplatte aus Kalziumsilikat versehen
werden, die den Strahlungsbereich des Rauchrohres (45 cm)
absichert.
Abbildung B
Montage des Dauerbrandofens
Im oberen Bereich des Rauchsammlers befindet sich eine
Rauchumlenk platte aus Stahl (Abb. B). Vor dem Betrieb des
Avenso ECOplus müssen Sie die Lage dieser Rauch umlenkplatte
kontrollieren. Diese muss in der Kette eingehangen sein und darf
nicht horizontal im Rauchsammler liegen. Die Kontrolle erfolgt
durch einen Blick in den Rauchrohrstutzen (Abb C).
Montage des Metallsockels
Das hintere Abstrahlblech (Rückwand) ist mit vier Muttern am
Ofenkorpus verschraubt. Lösen Sie diese Muttern und stellen das
Abstrahlblech zur Seite. Der Dauerbrandofen Avenso ist mit einem
weiß beschichteten Metallsockel versehen, der aus drei Teilen
besteht. Montieren Sie zunächst die beiden seit lichen Sockel
rechts und links. Zur Be festigung der Sockelteile befinden sich
am Ofenkorpus auf jeder Seite zwei Kachelhalteleisten (Abb. E),
von denen die hinteren verstellbar sind. Lösen Sie die hinteren
Kachelhalteleisten leicht und schieben die seitlichen Sockelteile
von oben nach unten in die Leisten ein. Unterhalb der Feuer raumtür
befinden sich drei Wellen für die Primär-, die Sekundärluftregelung
und den Rüttelrost. Stecken Sie die Verlängerungsgestänge auf
die entsprechenden Wellen und verschrauben diese. Schieben
Sie den vorderen Sockelteil vor den Dauerbrandofen. Führen
Sie die Verlängerungsgestänge vorsichtig durch die Bohrungen
im vorderen Sockelteil. Dieser Sockel wird anschließend mit
jeweils zwei Sechskantschrauben und dazu gehörigen Muttern
an dem rechten und linken Sockelteil be festigt. Nun werden die
beiden Reglerknöpfe auf die Gestänge geschoben und mit der
Klemmschraube befestigt. (Abb. E)
Abbildung C
Kette
Hinweis zur Kachelmontage
Bitte behandeln Sie die Kacheln sehr vorsichtig! Achten Sie beim
Auspacken der keramischen Ofenkacheln darauf, dass diese
auf eine weiche Unterlage abgelegt werden. Die keramischen
Ofenkacheln sind aus natürlichen Rohstoffen gefertigt und handbearbeitet sowie handglasiert, daher sind Farbabweich ungen und
Maßtoleranzen unumgänglich.
Montage der Ofenkacheln
An den, in der Abbildung E gekennzeichneten Stellen, werden
Gewindestifte in die Metallwinkel der Sockelteile geschraubt.
Auf die Sockelteile sowie die Gewindestifte legen Sie die
beiden Seitensims- und die Vordersimskacheln auf. Mit Hilfe der
Gewindestifte können die Simskacheln justiert werden. In jeder
Simskachel befinden sich zwei Vertiefungen für die Gewindestifte, die ein Verrutschen der Kacheln verhindern. Oberhalb der
Seitensimskacheln wird jede Seite des Ofenkorpusses mit jeweils
drei Seitenkacheln versehen. Schieben Sie die Seiten kacheln,
wie die Sockelteile von oben nach unten in die Kachelhalte leisten
ein. Wenn alle Seitenkacheln in die Halteleisten eingeschoben
sind, drücken Sie die hintere Halteleiste gegen die Seitenkacheln
und ziehen die Schrauben fest an. Schrauben Sie das hintere
Abstrahlblech wieder an den Ofenkorpus.
Auf dem Ofenkorpus befinden sich sechs Bohrungen zur Aufnahme
von Gewindestiften. Die rechte und linke Obersimskachel wird
rundum auf den Ofen korpus und die Gewindestifte gelegt. Mit
Hilfe der Gewindestifte können die Obersims kacheln justiert
werden. Für jeweils zwei Gewindestifte befindet sich in jeder
Obersimskachel jeweils eine Vertiefung, wodurch ein Verrutschen
der Kachel verhindert wird (Abb. E).
-3-
Dauerbrandofen Avenso ECOplus
im Kamin- & Kachelofenbau
Die Einlegekachel für das Warmhaltefach wird abschließend
eingelegt. Auch für diese Kachel ist ein Gewindestift vorhanden.
Montage der Natursteinverkleidung
Die Natursteinverkleidung ist von Natur aus bruchempfindlich und
daher mit größter Sorgfalt zu behandeln. Die Montage erfolgt
analog zur Montage der Kachelverkleidung.
terialien oder Brennstoffe. Auch rund um die Feuerstätte müssen
brennbare Gegenstände mit einem Abstand gelagert werden,
der mindestens den Angaben in der Bedienungsanleitung und
auf dem Typenschild, als Mindestabstand zu brennbaren Bauteilen und Gegenständen, entspricht. Darüberhinaus können sich
noch größere Abstände aus den Vorschriftendes Lagergutes selbst
ergeben.
Verbrennungsluftversorgung
Abbildung D
Rüttelrostbetätigung
Nach dem Abbrand einer
Brennstofffüllung den Ofen
durch Hin- und Herbewegen
des Rüttelrostes entaschen.
Primärluft-Einstelleinrichtung
Beim Heizen mit Holz
Primärluft-Einstelleinrichtung “MIN”
Beim Heizen mit Kohle
Primärluft-Einstelleinrichtung “MAX”
Nie beide Einstelleinrichtungen gleichzeitig auf “MIN” stellen.
Verpuffungsgefahr!
Auf rechtzeitiges Entaschen
achten. Es darf kein Asche kegel in den Rost hineinragen.
Sekundärluft-Einstelleinrichtung
Beim Heizen mit Holz
Sekundärluft-Einstelleinrichtung “MAX”
Beim Heizen mit Kohle
Sekundärluft-Einstelleinrichtung “MIN”
Jegliche Ein- und Umbauten in und an der Feuerstätte, die nicht
ausdrücklich von uns als Hersteller autorisiert sind, führen zum
Erlöschen der Typenprüfung, der CE-Kennzeichnung und der
Betriebserlaubnis. Das gilt auch für sogenannte Zubehörteile,
welche innerhalb des Feuerraumes zum Einsatz kommen sollen
(z. B. Brennkörbe). Die Betriebserlaubnis erlischt auch bei der
Verwendung von Brennstoffen, für welche die Feuerstätte nicht
ausdrücklich freigegeben ist (vgl. Typenschild und Anleitung).
Der Dauerbranddauerbrandofen Avenso ECOplus ist mit einem
Auto matik- Leistungsregler ausgerüstet, der die, für die Verbrennung
notwendige Primärluft (Luft von unten durch die Gussmulde) regelt.
Dieser ist stufenlos einstellbar.
Die sogenannte Sekundärluft wird dem Feuerraum im oberen
Bereich zugeführt und sorgt für eine Nachverbrennung der
Heizgase. Zudem wird durch die Sekundärluft eine übermäßige
Rußabsonderung an der Sichtscheibe verhindert. Bei der
Verbrennung von Holz sollte der Sekundärluftregler auf der
größten Einstellung stehen.
Die Regler für die Primär- bzw. Sekundärluftzufuhr befinden sich in
dem Metallsockel unterhalb der Feuerraumtür (Abb. D).
Erstes Anheizen
Verwenden Sie zum Anzünden weder Spiritus, Benzin noch
andere flüssige Brennstoffe. Machen Sie sich mit der Brennregulierung Ihres Dauerbrandofens vertraut. Hark-Kaminöfen sind
mit hochhitzebeständigem Lack beschichtet. Dieser härtet erst
bei den ersten Heizvorgängen aus. Vorrübergehender Geruch
durch Einbrennen des Lackes lässt sich nicht vermeiden. Sorgen
Sie während dieser Zeit für eine gute Durchlüftung (Durchzug/
Querlüftung) des Aufstellraumes. Die Nennwärmeleistung des
Ofens kann zum forcierten Einbrennen des Lackes kurzzeitig
auch etwas überschritten werden, wenn der Ofen dabei unter
Aufsicht bei guter Raumlüftung betrieben und die Temperatur
der Umgebungsflächen dabei kontrolliert wird. Berühren Sie
bei den ersten Heizvorgängen nicht den Lack des Ofens. Durch
Berührung könnten an der, noch nicht vollständig ausgehärteten
Beschichtung, Schäden entstehen.
Bitte beachten Sie, dass hitzebeständige Spezial-Ofenlacke
keinen Korrosionsschutz bieten können. So kann es bei zu
feuchter Reinigung des Ofens oder des Fußbodens in Ofennähe
oder bei der Aufstellung in feuchten Räumen zur Bildung von
Flugrost kommen.
Normale Inbetriebnahme
Inbetriebnahme
Wenn der Dauerbrandofen in Betrieb genommen wird, müssen
die Absperrklappen der Verbrennungsluftleitungen, falls vorhanden, unbedingt geöffnet werden. Erst nach dem Erkalten des
Ofens können die Absperrklappen wieder geschlossen werden.
Zu diesem Zeitpunkt darf keine Glut mehr im Ofen sein.
Bitte beachten Sie, dass auf der Feuerstätte und in jeglichen Hohlund Stauräumen von Feuerstätten keine brennbaren Materialien
gelagert werden dürfen. Dies gilt selbstverständlich insbesondere
für alle leicht entflammbaren Gegenstände, wie z. B. Anzündma-
Im kalten Zustand des Dauerbrandofens nehmen Sie folgende
Grundeinstellungen vor. Die Regler für die Primär- und die
Sekundärluftzufuhr müssen vollständig geöffnet werden. Der
Aschekasten bleibt geschlossen (Abb. D). Die Absperrklappe der
Verbrennungsluftleitung muss, falls vorhanden, geöffnet werden.
Legen Sie einen Holzscheit quer parallel zur Tür, vorne in die
Gussmulde der Feuerstätte. Auf diesen Holzscheit legen Sie
zwei weitere Holzscheite rechtwinkelig zur Tür in den Feuerraum.
Zwischen die beiden oberen Holzscheite legen Sie zwei
Kamin- oder Grillanzünder. Auf die Holzscheite legen Sie eine
großzügige Menge klein gespaltenes Anzündholz. Die
Abbildungen in der „Kurzanleitung zum Anfeuern“ verdeutlichen
-4-
Dauerbrandofen Avenso ECOplus
im Kamin- & Kachelofenbau
Ihnen die o. g. Schritte. Verwenden Sie zum Anzünden kein Papier
oder Pappe, sondern nur Kamin- bzw. Grillanzünder!
Zünden Sie die Kaminanzünder an und verschließen Sie die
Feuerraumtür. Lassen Sie diese Holzaufgabe mit geöffneten
Verbrennungsluftreglern herunterbrennen, bis eine Grundglut
vorhanden ist. Je nach Holzgüte, Schornsteinzug und Witterung
dauert diese Verbrennungsphase unterschiedlich lange.
Legen Sie auf diese Grundglut zwei weitere Holzscheite parallel
zur Feuerraumscheibe auf und verschließen die Feuerraumtür. Sind
auch diese Holzscheite rundherum angebrannt, sollten Ofen und
Abgassystem weitgehend die Betriebstemperatur erreicht haben.
Jetzt können Sie den Primärluftregler schließen und die Verbrennung
hauptsächlich über den Sekundärluftregler regeln.
Die hier benannte Menge an Anzündholz und der
Zeitpunkt der Reduzierung der Verbrennungsluft können nur
Anhaltswerte darstellen. Die optimale Menge bzw. die besten
Reglereinstellungen hängen ganz erheblich von Art und Feuchtegehalt des Brennstoffs, der Witterung und den örtlichen
Gegebenheiten (vor allem Schornsteinzug) ab. Mit den ersten
Brennstoffauflagen kann man nicht im reduzierten Betrieb
sparsam heizen. Zuerst muss genügend Holz schnell und mit
viel Sauerstoffzufuhr verbrannt werden, bis die Feuerstätte
und der Schornstein Betriebstemperatur erreicht haben und gut
„ziehen“. Das erkennen Sie daran, dass sich die beim Anfeuern
vorrübergehend schwarz verfärbten Schamottesteine frei brennen
und ihre ursprünglich helle Farbe wieder annehmen.
Für einen sicheren Betrieb der Feuerstätte beachten Sie bitte
unbedingt die folgenden „Wichtigen Hinweise“: Wichtige
Hinweise zum sachgerechten und gefahrlosen Betrieb Ihrer
Feuerstätte.
Wenn Sie dies und die weiteren Hinweise der Bedienungsanleitung beachten, können Sie Ihren Dauerbrandofen sorglos
betreiben und sich an seiner beeindruckenden Wärmeleistung
und Regelbarkeit erfreuen.
Der Dauerbrandofen, insbesondere die Stahlblech-
!
oberfläche, die Sichtscheibe und der Türgriff sind beim
Betrieb heiß. Vermeiden Sie es, diese Oberflächen zu berühren. Führen Sie alle Tätigkeiten am heißen Kaminofen mit
dem Lederhandschuh durch, der im Lieferumfang enthalten ist.
Betriebsweise in der Übergangszeit
Bei wechselndem Luftdruck sowie starkem Wind kann es bei
stark steigender bzw. höherer Außentemperatur (etwa ab 15° C)
u. U. zu Beeinträchtigungen des Schornsteinzuges kommen, so
dass die Rauchgase schlecht abgeführt werden. Es ist darauf zu
achten, dass in dieser Zeit bei eventuell unzu reichendem Zug auf
eine Inbetriebnahme der Feuerstelle verzichtet werden muss.
Während dieser Zeit keinesfalls den Leistungsregler bis zu seiner
kleinsten Einstellung drosseln. In diesem Falle die Luftregler des
Ofens so einstellen, dass der Brennstoff sichtbar brennt. Rütteln Sie
die Asche regelmäßig ab.
Bei einer zu kleinen Einstellung der Verbrennungsluftzufuhr können
erfahrungsgemäß Beeinträchtigungen des Schornsteinzuges
auftreten. Dies kann auch zur Verrußung des Sichtfensters führen.
Im Normalfall brennt die Ruß-Schicht von selbst wieder ab, wenn
der Ofen mit geöffneten Reglern und entsprechend Brennstoff
betrieben wird. Evtl. mit nicht scheuernden Reinigungsmitteln
nachreinigen.
Betriebsempfehlung zur Verbrennung mit Holz
Moderne Feuerstätten erfüllen sehr hohe Anforderungen an die
Dichtheit des Feuerraums und der Luftregler. Dies gewährleistet
eine hocheffiziente Verbrennung mit einem sehr hohen
Wirkungsgrad.
Damit nimmt jedoch naturgemäß auch die Gefahr einer Verpuffung
bei unsachgemäßem Betrieb zu. Wenn stark ausgasende
Brennstoffe, wie zum Beispiel Holz, mit Sauerstoffmangel
verbrannt werden, nehmen Rußanteile und Schadstoffe im
Rauchgas zu. Verpuffungsgefahr entsteht, wenn dem Brennstoff
zuviel Sauerstoff entzogen wird, so dass in größerem Umfang
unverbrannte, aber zündfähige Gase im Feuerraum und
Abgassystem entstehen und verweilen. Dieser Zustand kann
zum Beispiel entstehen, wenn Brennstoff auf die Glut im heißen
Feuerraum nachgelegt wird, ohne dass die Luftregler gleichzeitig
ausreichend geöffnet werden. Das Brenngut wird aufgrund der
Glut und Hitze ausgasen, ohne dass die Gase gleich vollständig
verbrannt werden. Wenn dann plötzlich Sauerstoff zugeführt
wird (Luftregler oder Feuerraumtür schlagartig öffnen), können die
unverbrannten Gase explosionsartig „verpuffen“.
Um einer Verpuffung vorzubeugen, ist daher grundsätzlich darauf zu
achten, dass das Brenngut (insbesondere Holz oder Holzprodukte)
nie mit zu starker Reduzierung der Luftzufuhr gefeuert wird.
Holz lässt sich zwar mit reduzierter Luftzufuhr verbrennen, jedoch
soll stets ein klar erkennbares Flammbild gewährleistet bleiben.
Holz darf nicht „kokelnd“ verfeuert werden.
Es darf nur naturbelassenes, stückiges Scheitholz verbrannt
werden (trocken und unbehandelt lt. Verordnung zum BundesImmissionsschutzgesetz). Die Scheitlänge muss der Feuer raumtiefe
bzw. -breite angepasst werden.
Scheitholz mit einer Länge von 25 bis 30 cm ist am besten geeignet. Der Umfang der Scheite sollte, wie bei handels üblichem
Scheitholz, ca. 25 bis 30 cm betragen. Heizen Sie nur mit
trockenem Holz (Restfeuchte unter 20 %). Geeignete Messegeräte
sind im Fachhandel oder bei der Firma Hark erhältlich. Die
Holzfeuchte wird im Inneren, in der Mitte eines Holzscheites
gemessen. Unmittelbar vor der Messung wird der zu prüfende
Holzscheit gespalten. Das Messgerät wird quer zur Faserrichtung
angesetzt. Zu feuchtes Holz hat einen zu geringen Heizwert, führt
zu verrußten Scheiben und ver ursacht eine Schornsteinversottung.
Verbrennen Sie keine Abfälle, insbesondere keine Kunststoffe! In
den Abfallmaterialien sind Schadstoffe enthalten die dem Ofen,
dem Schornstein und der Umwelt schaden. Die Verbrennung
von Hausmüll ist nach dem Bundes-Immissionsschutzgesetz
verboten! Beschichtete Holz reste sowie Spanplatten dürfen auf
keinen Fall verfeuert werden. Durch die Ver feuerung ungeeigneter
Brennstoffe kann sich Glanzruß im Schornstein bilden, der
einen Schornsteinbrand zur Folge haben kann. Im Fall eines
Schornsteinbrandes verschließen Sie sofort alle Luftöffnungen am
Dauerbrandofen und informieren die Feuerwehr.
Bei Beachtung unserer Hinweise ist ein Schornsteinbrand jedoch
auszuschließen.
-5-
Dauerbrandofen Avenso ECOplus
im Kamin- & Kachelofenbau
Grundsätzlich ist der Brennstoff Holz nur bedingt regelbar.
Deshalb ist ein gleichmäßiger Abbrand nur begrenzt möglich.
In begrenztem Umfang kann mit der Aufgabe und der Menge
die Leistung beeinflusst werden; d.h. große Holzscheite re duzieren die Abbrandgeschwindigkeit und begünstigen einen
gleichmäßigen Abbrand. Kleine Holzscheite brennen schneller
ab und führen kurzzeitig zu höherer Leistung. Durch den starken
Ent gasungsprozess beim Brennstoff Holz kann es beim Öffnen
der Feuerraumtür zum Rauchaustritt kommen.
Es ist zu empfehlen, die Feuerraumtür grundsätzlich nicht
zu öffnen, bevor eine Brennstofffüllung bis zur Glutbildung
her untergebrannt ist.
die Betriebstemperatur von Ofen und Abgassystem erreicht
haben (guter Zug und spürbare Hitzeentwicklung), legen
Sie 2 kg Steinkohle oder 2-3 Braunkohlebriketts auf. Lassen
Sie beide Zuluftregler noch für 10-15 Minuten vollständig
geöffnet. Anschließend kann die Sekundärluftzufuhr vollständig
geschlossen und die Primärluftzufuhr auf die gewünschte
Leistungsstufe im Automatikbereich gestellt werden. Die
Automatik regelt die Luftzufuhr jetzt in Abhängigkeit von der
Ofentemperatur. Weitere Hinweise zur Kohlefeuerung finden
Sie auf Seite 15.
Brennstoffmenge
Betrieb mit Kohleprodukten
Der Kaminofen ist mit zwei verschiedenen Nennwärmeleistungen
lieferbar. Über welche Nennwärmeleistung Ihr Kaminofen verfügt,
Wenn Sie Ihren Dauerbrandofen mit Kohleprodukten
(Braunkohlebriketts oder Steinkohle) betreiben möchten, sollten
Sie diesen zunächst mit Holz in Betrieb nehmen. Gehen Sie
entnehmen Sie bitte dem Typenschild. Die zulässigen Brennstoffmengen sind in den folgenden Tabellen (für jede Nennwärmeleistung eine Tabelle) aufgeführt.
hierzu genau nach dem Absatz „Normale Inbetriebnahme“
vor. Wenn der Zeitpunkt erreicht ist, dass Sie im Holzbetrieb
Avenso ECOplus
Nennwärmeleistung
6 Kilowatt (kW)
Scheitholz 1,7 2 Scheite
Braunkohlebrikett 1,5 3 Stück
Steinkohle (Ancit, Nussgröße 3) 1,0
Steinkohle im Dauerbrandbetrieb einmalige Brennstoffauflage von max. 5kg, jedoch nicht pro Stunde (siehe Hinweise Seite 15)
Holzbrikett Siehe nächste Tabelle
Auflagemenge pro Stunde in kg bei
Nennwärmeleistung (Normalleistung)
Auflageanzahl pro Stunde in Stück bei
Nennwärmeleistung (Normalleistung)
Avenso ECOplus
Nennwärmeleistung
8 Kilowatt (kW)
Scheitholz 2,2 2 – 3 Scheite
Braunkohlebrikett 2,0 4 Stück
Steinkohle (Ancit, Nussgröße 3) 1,3
Steinkohle in Dauerbrandbetrieb einmalige Brennstoffauflage von max. 5kg, jedoch nicht pro Stunde (siehe Hinweis Seite 15)
Holzbrikett
Auflagemenge pro Stunde in kg bei
Nennwärmeleistung (Normalleistung)
Holzbriketts bestehen aus hochverdichteten Holzspänen. Sie dürfen keine Bindemittel oder Zusatzstoffe wie Paraffin enthalten.
Es gibt Holzbriketts, bei denen die Heizleistung von einem Stück schon die Nennwärmeleistung des Ofens überschreitet!
Die Angaben zur Heizleistung auf der Verpackung sind daher genau zu beachten.
Gegebenenfalls kann der Brennstoffhändler Auskunft zur Heizleistung (kW) machen.
Auflageanzahl pro Stunde in Stück bei
Nennwärmeleistung (Normalleistung)
Zu Ihrer Orientierung:
• Ein Holzscheit aus Buche hat eine Länge von ca. 25 cm und einen Umfang von ca. 25 cm
(Durchmesser ca. 8 – 10 cm) mit einem Gewicht von ca. 0,8 kg.
• Ein Braunkohlebrikett wiegt ca. 0,55 kg.
• 2 kg Steinkohle in einen Putzeimer gefüllt, entsprechen etwa 3,5 Litern, 5 kg Steinkohle
etwa 8 Litern.
In dieser Tabelle können Sie die, für Ihren Dauerbrandofen zulässigen, Brennstoffmengen
ablesen, die innerhalb von einer Stunde aufgelegt werden dürfen. Diese Brennstoffmenge
wird jedoch nicht auf einmal in den Feuerraum gelegt, sondern der Feuerstätte in zwei oder
drei Auflagen zugeführt. Grundsätzlich sollten Sie jedoch beachten, dass Sie erst dann
wieder Brennstoff nachlegen, wenn die vorhergehende Brennstoffauflage weitgehend
heruntergebrannt ist. Dies erkennt man daran, dass ein Glutbett entstanden ist, und die
Flammenbildung dem Ende zugeht. Wenn Brennstoff nachgelegt wird, bevor dieser Zustand
erreicht ist, kann dies auch zu einer Überlastung der Feuerstätte führen. Zudem hat das Öffnen
der Tür bei langer Flammbildung den Nachteil, dass übermäßig Rauch austreten kann. Gerade
bei Kohleprodukten beträgt die Brenndauer einer Auflage mehrere Stunden. Hier sollten Sie
erst weiteren Brennstoff auflegen, wenn Sie sehen, dass die Kohlestücke weitgehend verbrannt
sind. Nach Erreichen der Betriebstemeperatur von Feuerstätte und Schornstein müssen die
Luftregler eingeregelt werden.
Beim Betrieb mit Holz ist der Primärluftregler tendenziell zu schließen und über den
Sekundärluftregler zu regeln, beim Betrieb mit Kohle Sekundärluftregler schließen und über
den Primärluftregler regeln (siehe auch Hinweise im Kapitel "Normale Inbetriebnahme" auf
Seite 3).
Der Dauerbrandofen darf nur mit den angegebenen Brennstoffen betrieben werden,
!
alle anderen Brennstoffe sind nicht zulässig.
Gefahrenhinweise für Feuerstätten in brennbarer Umgebung!
Die Tabelle gibt die erforderliche Brennstoffmenge an, um die Nennwärmeleistung
(Normalbetrieb) des Ofens zu erreichen. Die auf dem Typenschild und in dieser
Bedienungsanleitung angegebenen Abstände zu brennbaren Bauteilen und
Einrichtungsgegenständen sind nur dann ausreichend, wenn die Feuerstätte nicht überlastet
wird! Achten Sie darauf, dass Sie die angegebenen Brennstoffmengen in keinem Fall
überschreiten. Brennbare Bauteile und Einrichtungsgegenstände dürfen nie mehr als
85°C erhitzt werden (Brandgefahr). Eine nicht brennbare Anbauwand geringer Stärke
mit rückseitig angebauten Einbaumöbeln ist wie eine brennbare Wand zu behandeln
(Mindestabstände einhalten). Eine Überlastung der Feuerstätte kann zu vorzeitigem
Verschleiß und Schäden führen. Für die Folgen einer Überlastung der Feuerstätte
werden Garantie, Gewährleistungs- und Haftungsansprüche jeglicher Art ausdrücklich
ausgeschlossen.
-6-
Dauerbrandofen Avenso ECOplus
im Kamin- & Kachelofenbau
Entaschen des Ofens
Der Ofen muss nach dem Abbrand einer Brennstofffüllung durch
Hin- und Herbewegen der Rüttelrostbetätigung entascht werden.
Durch Bewegung des Drehrostes (Rüttelung) fällt die Asche in
den Aschekasten. Es ist darauf zu achten, dass der Aschekasten
rechtzeitig entleert wird. Es muss vermieden werden, dass der
Aschekegel in den Rost hineinragt. Der Feuerrost wird dann nicht
mehr ausreichend gekühlt und verformt sich.
Sorgen Sie dafür, dass nur kalte Asche in die Mülltonne gelangt,
um eine Brandgefahr zu vermeiden.
Wartungs- und Reinigungshinweise
Der Kaminofen und die Rauchrohre sind je nach Erfordernis,
mindestens jedoch 2x jährlich, gründlich zu reinigen. Diese
Wartung fällt nicht in den Zuständigkeitsbereich des Schornsteinfegers sondern in den des Betreibers. In dem Rauchrohrknie
befindet sich eine Reinigungsöffnung. Schrauben Sie den
Deckel auf und entfernen den Ruß in beiden Richtungen
aus dem Rauchrohr. Dies kann beispielsweise mit einem
Aschespezialsauger und einer Kesselreinigungsbürste erfolgen.
Achten Sie darauf, dass die Feuerraumtür und alle Luftregler
hierbei geschlossen sind.
3. Unkompliziert ist auch das beidseitige Absaugen der
Filterelemente mit einem weichen Bürstenaufsatz für den
Staubsauger.
Wenn man einen neuen oder gereinigten Filter gegen das
Licht hält, muss ein Durchlass optisch erkennbar sein (Lichtpunkte
erkennbar).
Auch der Innenraum des Kaminofens muss in Abhängigkeit
von der Nutzungsintensität und den verwendeten Brennstoffen
regelmäßig von losem Ruß und Asche gereinigt werden.
Oberhalb der Schaumkeramik-Filter befinden sich gegebenenfalls
noch weitere Rauchgasumlenkplatten (siehe Abbildung auf
Seite 11 unten rechts). Entnehmen Sie die Umlenkplatten
vorsichtig aus dem Feuerraum und entfernen Sie die
Rußablagerungen mit geeigneten Werkzeugen und /
oder einem Industriestaubsauger. Der restliche Feuerraum
und auch der Einschub für den Aschekasten unterhalb des
Gussrostes kann gründlich mit einem Industriestaubsauger
ausgesaugt werden. Chemische Reinigungsmittel sind
in aller Regel nicht nötig oder vorteilhaft. Fester anhaftende
Rückstände im oberen Bereich des Feuerraums (Rauchsammler)
lassen sich bei Bedarf mit einer handelsüblichen
Kesselreinigungsbürste aus Kunststoff entfernen.
Die ECOplus-Filterelemente bestehen aus einer Schaumkeramik,
deren Zellen trotz kompakter Außenmaße eine sehr große Oberfläche bilden. Die große Oberfläche bietet in Verbindung mit
der verwinkelten Zellstruktur eine sehr gute Aufnahmefläche für
Partikel (Kleinstteile, Staub, Ruß, Schadstoffe) im Rauchgas der
Feuerstätte. In den Kaltphasen der Verbrennung (Anheizen,
Abkühlen, Schwachlast) lagern sich solche Partikel
bestimmungsgemäß auf der Filterfläche ab. Wenn die
Betriebstemperatur erreicht ist (Nennwärmeleistung), wird der
Filter so heiß, dass die abgelagerten Partikel verbrennen und ein
Selbstreinigungseffekt eintritt.
Nachdem der Filter auf Betriebstemperatur aufgeheizt wurde,
verbleiben im und am Filter nur noch wenig Partikel, die auch mit
hoher Hitze nicht nachverbrennbar sind. Diese Partikel sind zum
überwiegenden Teil nicht mehr gesundheitsschädlich. Je nach
Betriebsweise und verwendeten Brennstoffen (Art und Qualität),
müssen die Filter ab und an gereinigt werden. Dazu sollen die
Filterelemente vorsichtig aus dem Feuerraum entnommen werden
(keine Gewalt anwenden, möglichst nicht anecken; Seite 11
unten rechts).
Für die Filter gibt es folgende Reinigungsmöglichkeiten:
1. Die Filterelemente können unter laufendem Wasser ausgespült
werden. Optimal ist ein weicher Brausestrahl. Vor dem
Wiedereinbau bitte gründlich abtrocknen lassen.
2. Wenn ein Luftkompressor vorhanden ist, kann man die
Filterelemente gegebenenfalls auch vorsichtig im Freien
ausblasen (Luftdruck einregulieren, bzw. Luftpistole nicht
direkt auf den Filter aufsetzen).
Der Schornstein muss ebenfalls regelmäßig durch den
Schornsteinfeger gereinigt werden. Über die notwendigen
Intervalle gibt Ihr zu ständiger Schornsteinfegermeister Auskunft.
Der Kaminofen sollte regelmäßig durch einen Fachmann überprüft
werden.
Der Kaminofen Avenso ECOplus ist, wie oben erwähnt, mit
hoch hitze festem Speziallack beschichtet. Wenn der Lack nach
mehrmaligem Heizen eingebrannt ist, kann die Oberfläche mit
einem leicht an ge feuchteten, weichen Reinigungstuch gereinigt
werden. Schadhafte Stellen können mit Farbspray (erhältlich im
HARK-Zubehör programm) nachbehandelt werden, nachdem sie
mit feiner Stahlwolle (bitte keinerlei Schmirgelpapier verwenden!)
gesäubert wurden. Beachten Sie hierzu die spezielle
Reparaturanleitung.
Bei falsch aufgelegtem oder feuchtem Holz kann das Sichtfenster
in der Feuerraumtür verrußen. Dieses kann bei leichtem Belag
mit Glasreiniger gereinigt werden. Verwenden Sie nur handelsübliche, nicht kratzende Glasreiniger. Reinigungsmittel,
speziell Glasreiniger sind aggressiv und können den Ofenlack
und die Dichtungen schädigen. Vermeiden Sie daher den
Kontakt von Reinigungsmitteln mit den Lackflächen und den
Dichtungen. Wenn Sie Reinigungsmittel aus einer Sprühflasche
verwenden, sprühen Sie diese zunächst in einen Lappen und
tragen die Reinigungsmittel mit einem Lappen auf. Reinigen
Sie das Glas nur im kalten Zustand. Rauchumlenkplatte,
Schamotteplatten und Rüttelrost können nach langem Gebrauch
verschleißen, sie können aber leicht getauscht werden.
Verchromte, bzw. vergoldete Ofenteile dürfen nur mit einem sehr
weichen Tuch, mit wenig Druck, vorsichtig abgewischt werden.
Verwenden Sie keine Putzmittel. Abriebgefahr!!!
-7-
Dauerbrandofen Avenso ECOplus
im Kamin- & Kachelofenbau
Dauerbrandöfen der Bauart A1
Diese müssen unbedingt mit geschlossenem Feuerraum
und geschlossener Aschekastentüre betrieben werden. Die
Feuerraumtür darf nur zur Brennstoff aufnahme geöffnet und muss
anschließend sofort wieder geschlossen werden.
Auch wenn der Dauerbrandofen nicht betrieben wird, ist die
Feuerraumtür unbedingt geschlossen zu halten.
Bitte beachten Sie, dass feuerberührte Teile sowie Verschleißteile
wie Schamottesteine, Dichtungen, Glasscheiben und Gußroste
nicht unserer Garantie und Gewährleistung unterliegen. Diese
sind jedoch leicht austauschbar und damit Sie sich langfristig an
Ihrem Dauerbrandofen erfreuen können, sichern wir Ihnen eine
mehr jährige Nachlieferfrist für die Ersatzteile zu.
Es dürfen nur Original Hark-Ersatzteile verwendet werden.
Technische Daten:
Bei Dauerbrandöfen der Bauart A1 ist der Anschluss an mehrfach
belegte Schornsteine möglich; für die Schornsteinbemessung gilt
EN 13384.
Die Anwesenheit von Kindern in der Nähe Ihres Heizgerätes
sollte ausschließlich unter Aufsicht von Erwachsenen erfolgen.
Die Bedienung der Feuerstätte darf nur durch Personen erfolgen,
die die Bedienungsanleitung gelesen haben oder entsprechend
eingewiesen wurden. Beim Verkauf der Feuerstätte händigen
Sie auch die Bedienungsanleitung aus.
Bei Nichtbeachtung der vorgenannten Hinweise entfällt jeglicher
Garantieanspruch.
Nennwärmeleistung 6 kW 8 kW
Gewicht mit Keramikverkleidung 278 kg
Gewicht mit Natursteinverkleidung
309 kg
erforderlicher Förderdruck* 0,12 mbar
Abgasmassenstrom* 5,2 g/sec 6,6 g/sec
Abgastemperatur* 315 °C 295 °C
zugelassene Brennstoffe
Scheitholz,
Braunkohlebrikett,
Anthrazit-Nuss 3,
Anthrazit-Brikett (25g)
*Werte sind angegeben für Scheitholz
-8-
Dauerbrandofen Avenso ECOplus
im Kamin- & Kachelofenbau
Abbildung E
Seitenkachel/
stein
Seitensimskachel/stein
Gewindestifte zur Ausrichtung
und Verschiebesicherung der
Kacheln bzw. Specksteine
Deckkachel/
stein links
Gewindestifte zur
Ausrichtung
und Verschiebesicherung der
Kacheln bzw.
Specksteine
Warmhaltefach-
kachel/stein
Konvektionsluftgitter
Deckkachel/
stein rechts
Bitte Überprüfen Sie,
dass die Kette in die
Heizgasumlenkplatte
eingehängt ist.
!
Seitenkachel/
stein
Frontsockelkachel/stein
links
Seitensockel
angedeuteter
Frontsockel
Schrauben zur
FrontsockelMontage
Frontsockelkachel/stein
rechts
Verlängerungsgestänge
für Einstelleinrichtung
Gewindestifte zur Ausrichtung
und Verschiebesicherung der
Kacheln bzw. Specksteine
angedeuteter
Frontsockel
Schrauben zur
FrontsockelMontage
Seitensockel
verstellbare, hintere
Kachelhalteleiste
Seitensockelkachel/stein
Gewindestifte
zur Ausrichtung
und Verschiebesicherung der
Kacheln bzw.
Specksteine
Frontsockel
-9-
Dauerbrandofen Avenso ECOplus
im Kamin- & Kachelofenbau
AVENSO ECOplus Ersatzteile
Handfeger
(zum Reinigen der Filter)
Die zweiteilige Schaumkeramik-Filterplatte ist weitgehend selbstreinigend. An der
Filteroberfläche lagern sich Partikel aus dem Verbrennungsprozess ab, die dort nachverbrannt
werden.
Je nach Nutzungsbedingungen (Brennstoff, Brennstoff- qualität, Brenndauer- und Häufigkeit) ist
es zweckmäßig die Filteroberfläche im kalten Zustand regelmäßig mit dem mitgelieferten
Handfeger vorsichtig abzufegen. Die Filterplatten müssen dafür nicht ausgebaut werden.
Kontrollieren Sie nach dem Reinigen den korrekten Sitz der Filter und korrigieren diesen
gegebenenfalls.
Feuchte Brennstoffe und eine deutlich reduzierte Luftzu- fuhr begünstigen Ablagerungen auf den
Filterplatten.
Abbildung F
Abb. montierter
Feuerraum
AVENSO ECOplus Ersatzteile
0205
0303
0207
035011
0100
035005
0109
Seriennummer
9030
9130
9230
035005
0200
0510
0252
9011
9111
9211
9012 9112
0218
9212
0670
9020
9120
9220
0660
035037
0685
0265
0260
0223
0208
9060
9160
9260
0220
0400
0401
0403
0405
9051
9151
9251
0231
0221
0222
0511
9052 9152 9252
0402
0251
0400
0405
0515
0252
0404
0500
38
0217
-10-
Dauerbrandofen Avenso ECOplus
im Kamin- & Kachelofenbau
AVENSO ECOplus Ersatzteilliste
0100 Sichtfenster
0109 Halteblech für Sichtfenster (Scheibeninnenrahmen)
0200 Feuerraumtür kompl.
0205 Scharnier für Feuerraumtür kompl.
0206 Splint
0207 Schließblech der Feuerraumtür
0208 Gegenlager der Feuerraumtür
0211 Torsionsfeder
0217 Stehrost (Holzfänger)
0218 Konvektionsluftgitter
0220 Rüttelrost
0221 Verlängerungsgestänge für Rüttelrostgestänge
0222 Gestänge für Rüttelrost
0223 Gussmulde mit Rüttelrost
0231 Betätigungsknauf für Rüttelrost
0251 Frontsockel
0252 Seitensockel (links/rechts)
0260 Kachelhalteleiste hinten rechts/links
0265 Gewindestift-Satz
0303 Griff der Feuerraumtür
0350 05 Dichtung für Feuerraumtür/Ofenkorpus
0350 05 Dichtung Aschekastenklappe/Ofenkorpus
0350 07 Dichtung Abgasstutzen/Ofenkorpus
0350 11 Dichtung für Sichtfenster/Feuerraumtür
0350 37 Dichtung Abgasstutzen/Rauchrohr
0400 Betätigungsknauf-Primärluft/Sekundärluft
0401 Primärluft-Skala
0402 Sekundärluft-Skala
0403 Primärluft-Automat
0404 Sekundärluft-Schieber
0405 Verlängerungsgestänge Primärlufteinstellung
0405 Verlängerungsgestänge für Sekundärlufteinstellung
0411 Heizgasumlenkplatte unten
0500 Aschekasten
0502 Bedienungswerkzeug „Kalte Hand“
0510 Aschekastenklappe (innen)
0511 Drehgriff Aschekastenklappe (innen)
0515 Abstrahlblech-Aschekastenklappe
0600 a Feuerraumwand links
0600 b Feuerraumwand rechts
0600 es Filter-Satz
0600 g Feuerraumwand Ecke links
0600 h Feuerraumwand mitte
0600 i Feuerraumwand Ecke rechts
0612 Halteklammer (Spange) der Feuerraumwand
0660 Heizgasumlenkplatte Stahl (oben)
0670 Abgasstutzen (Rauchrohrstutzen)
0680 Verbrennungsluftkasten
0685 Abstrahlblech
2001 Aufbau-DVD für Kaminöfen
2002 Handschuh
9001 Kachelpaket
9011 Deckkachel (Obersims) links
9012 Deckkachel (Obersims) rechts
9020 Seitenkachel (links/rechts)
9030 Warmhaltefachkachel
9051 Vordersimskachel links
9052 Vordersimskachel rechts
9060 Seitensimskachel (links/rechts)
9101 Granitpaket
9111 Deckgranit (Obersims) links
9112 Deckgranit (Obersims) rechts
9120 Seitengranit (links/rechts)
9130 Warmhaltefachgranit
9151 Vordersimsgranit links
9152 Vordersimsgranit rechts
9160 Seitensimsgranit (links/rechts)
9201 Specksteinpaket
9211 Deckspeckstein (Obersims) links
9212 Deckspeckstein (Obersims) rechts
9220 Seitenspeckstein (links/rechts)
9230 Warmhaltefachspeckstein
9251 Vordersimsspeckstein links
9252 Vordersimsspeckstein rechts
9260 Seitensimsspeckstein (links/rechts)
2001
0502
Bedienungswerkzeug
"Kalte Hand"
Handschuh
2002
Feuerraumauskleidung
Heizgasumlenkplatte
unten
0411
Feuerraumwand
links
0600a
0217
Stehrost
(Holzfänger)
Feuerraumwand
Ecke links
0600g
0223
Gussmulde
Feuerraumwand
0220
Rüttelrost
0404
SekundärluftSchieber
0403
Primärluftautomat
Verbrennungsluftkasten
0680
Filter links und rechts
0600es
Halteklammer
0612
mitte
0600h
0600b
Feuerraumwand rechts
0600i
Feuer-
raum-
wand
Ecke
rechts
-11-
Dauerbrandofen Avenso ECOplus
Weitere nützliche Tipps zum Betrieb Ihres Kaminofens nden Sie auf unserer Website www.hark.de unter der Rubrik FAQ.
Störung mögliche Ursachen Abhilfe
Ofen entwickelt Rauch auf der
Oberfläche und riecht
bei den ersten Heizvorgängen
brennt die Ofenfarbe ein
Ofen zieht nicht beim Anheizen Schornsteinzug zu schwach,
Stau oder Rückstau im Schornstein
Feuer brennt nicht an zu wenig Verbrennungsluft,
Regler zu klein eingestellt,
feuchtes Brennmaterial
Beim Nachlegen entweicht
Rauch in den Raum
zu geringer Schornsteinzug,
Ruß und Asche verengen
die Rauchrohre
Ständig verrußte Brennraumscheiben zu feuchtes Brennmaterial,
zu geringe Brennraumtemperatur
Schamottesteine im Brennraum reißen
durch den Restwassergehalt in den Schamottesteinen können Risse entstehen.
Dadurch wird die Funktion und die Sicherheit des Ofens nicht beeinträchtigt.
Metalloberfläche wird grau besonders im Bereich der Türen
und des
Warmhaltefaches
verfärbt sich die Lackierung, wenn
die Temperatur von
ca. 600°C
überschritten wird (Überhitzung)
Ofen gut durchheizen und für ausreichende
Durchlüftung sorgen
Schornstein auf Dichtheit prüfen; offenstehende Türen,
Klappen und Schieber anderer, an den gleichen
Schornstein angeschlossener Feuerstätten dicht
schließen, evtl. Schornsteinfeger zu Rate ziehen.
Reglerstellung erhöhen,
trockenes, kleingespaltenes Brennholz verwenden
Überprüfung durch den Schornsteinfeger,
zu geringe Schornsteinhöhe?
Rauchgasrohre und Abzugbereich oberhalb des
Brennraums reinigen
unbedingt auf gut getrocknetes Kaminholz achten,
Reglerstellung erhöhen
verfärbte Oberfläche mit Stahlwolle reinigen und mit
hitzebeständiger Ofenfarbe überlackieren.
Überhitzung des Gerätes vermeiden
Hinteres Abstrahlblech knackt Das Abstrahlblech wurde zu fest
am Ofenkorpus befestigt.
Alle Sechskantmuttern bzw. Befestigungsschrauben
leicht lösen, um eine Ausdehnung des Blechs zu
gewährleisen.
-12-
Kurzanleitung zum Anfeuern mit
Stückholz in Kaminöfen
im Kamin- & Kachelofenbau
Zu Beginn möchten wir Ihnen folgenden wichtigen Hinweis geben:
Mit den ersten Brennstoffauflagen kann man nicht im reduzierten Betrieb sparsam heizen. Zuerst muss genügend Holz schnell
und mit viel Sauerstoffzufuhr verbrannt werden, bis die Feuerstätte und der Schornstein Betriebstemperatur erreicht haben und gut
„ziehen". Das erkennen Sie daran, dass sich die beim Anfeuern vorrübergehend schwarz verfärbten Schamottesteine weitgehend
frei brennen und ihre ursprünglich helle Farbe wieder annehmen.
Entfernen Sie die Asche der vorangegangenen Feuerung aus dem
Feuerraum und leeren den Aschekasten. Im kalten Zustand des
Kaminofens nehmen Sie bitte folgende Grundeinstellungen vor:
Die Regler für die Primär- und für die Sekundärluftzufuhr müssen
vollständig geöffnet werden. Der Asche kasten bleibt geschlossen
(Abb.D).
Die Abbildung 1 zeigt Ihnen eine bevorzugte Anordnung der
Holzscheite im Feuerraum der Feuerstätte. Legen Sie einen
Holzscheit quer vorne in den Feuerraum. Auf diesen legen Sie
2 Scheite längs auf. Zwischen die oberen Holzscheite legen Sie
zwei Kaminanzünder.
Abbildung 3
Abbildung 1
Abbildung 2 zeigt Ihnen die Lage der Holzscheite und der
Kaminanzünder im Feuerraum der Feuerstätte.
Abbildung 2
Zünden Sie die Kaminzünder an und verschließen Sie die
Feuerraumtür (Abb. 4).
Abbildung 4
Auf die Holzscheite schichten Sie eine großzügige Menge klein
gespaltenes Anzündholz. Achten Sie darauf, dass sowohl die
Holzscheite als auch das Anzündholz aufgelockert liegen, damit
genügend Verbrennungsluft an das Brennholz gelangt (Abb. 3).
Lassen Sie diese Holzaufgabe mit geöffneten Verbrennungsluftreglern herunterbrennen, bis eine Grundglut
vorhanden ist (Abb. 5). Je nach Holzgüte, Schornsteinzug und
Witterung dauert diese Verbrennungsphase unterschiedlich
lange. Legen Sie jetzt zwei weitere Holzscheite parallel zur
Feuerraumscheibe auf und verschließen die Feuerraumtür
(Abb. 6).
-13-
Abbildung 5
im Kamin- & Kachelofenbau
Abbildung 6
bzw. teilweise schließen) können nur Anhaltswerte darstellen. Die
optimale Menge bzw. die besten Reglereinstellungen hängen
ganz erheblich von Art und Feuchtegehalt des Brennstoffs,
der Witterung und den örtlichen Gegebenheiten (vor allem
Schornsteinzug) ab.
Wichtige Hinweise zum sachgerechten und gefahrlosen
!
Betrieb Ihrer Feuerstätte.
Moderne Feuerstätten erfüllen sehr hohe Anforderungen an die
Dichtheit des Feuerraums und der Luftregler. Dies gewährleistet eine
hocheffiziente Verbrennung mit einem sehr hohen Wirkungsgrad.
Damit nimmt jedoch naturgemäß auch die Gefahr einer
Verpuffung bei unsachgemäßem Betrieb zu. Wenn stark
ausgasende Brennstoffe, wie zum Beispiel Holz, mit
Sauerstoffmangel verbrannt werden, nehmen Rußanteile und
Schadstoffe im Rauchgas zu.
Verpuffungsgefahr entsteht, wenn dem Brennstoff zuviel Sauerstoff
entzogen wird, so dass in größerem Umfang unverbrannte, aber
zündfähige Gase im Feuerraum und Abgassystem entstehen
und verweilen. Dieser Zustand kann zum Beispiel entstehen,
wenn Brenngut auf die Glut im heißen Feuerraum nachgelegt
wird, ohne dass die Luftregler gleichzeitig ausreichend geöffnet
werden. Das Brenngut wird aufgrund der Glut und Hitze
ausgasen, ohne dass die Gase gleich vollständig verbrannt
werden. Wenn dann plötzlich Sauerstoff zugeführt wird (Luftregler
oder Feuerraumtür schlagartig öffnen), können die unverbrannten
Gase explosionsartig „verpuffen".
Sind auch diese Holzscheite rundherum angebrannt, sollten Ofen
und Abgassystem weitgehend die Betriebstemperatur erreicht
haben. Jetzt können Sie den Primärluftregler schließen und die
Verbrennung hauptsächlich über den Sekundärluftregler regeln
(Abb. 7).
Abbildung 7
Um einer Verpuffung vorzubeugen, ist daher grundsätzlich
darauf zu achten, dass das Brenngut (insbesondere Holz oder
Holzprodukte) nie mit zu starker Sauerstoffreduktion gefeuert
wird. Holz lässt sich zwar mit reduziertem Sauerstoff verbrennen,
jedoch soll stets ein klar erkennbares Flammbild gewährleistet
bleiben. Holz darf nicht „kokelnd" verfeuert werden.
Wenn Sie dies und die weiteren Hinweise der Bedienungsanleitung beachten, können Sie Ihren Kaminofen sorglos
betreiben und sich an seiner beeindruckenden Wärmeleistung
und Regelbarkeit erfreuen.
Die hier benannte Menge an Anzündholz und der Zeitpunkt der
Reduzierung der Verbrennungsluft (Verbrennungsluftregler ganz
-14-
Dauerbrandofen Avenso ECOplus
Betrieb mit Kohleprodukten
im Kamin- & Kachelofenbau
Bitte prüfen Sie, ob die Feuerstätte gemäß Typenschild für Kohleprodukte freigegeben ist und für welche Kohlesorte die Freigabe gilt.
am Beispiel Avenso ECOplus
Nie beide Einstelleinrichtungen (Primärluft und Sekundärluft)
gleichzeitig auf “MIN” stellen, bevor die Kohle kompl.
durchgezündet ist (vgl. Punkt 5).
Verpuffungsgefahr!
SekundärluftPrimärluftEinstelleinrichtung
Einstelleinrichtung
1. Holzauflage 2 kg zum Erzeugen einer Grundglut für die anschließende Kohlefeuerung
Sekundärluft: Komplett geöffnet ("MAX")
Primärluft: Komplett geöffnet ("MAX")
ca. 40 min.
2. Erste Kohleauflage 1 kg zum Erzeugen eines Kohle-Glutbettes
Sekundärluft: Komplett geöffnet
Primärluft: Komplett geöffnet
3. Zweite Kohleauflage bis zu 4 kg *
max. 5 kg *
Sekundärluft: Komplett geöffnet
Primärluft: Komplett geöffnet
*
Zulässige Menge abhängig von der Feuerstätte. Angaben der Bedienungsanleitung beachten.
4. Einregeln
Sekundärluft: Drosseln auf
mittlere Stellung
Primärluft: Komplett geöffnet
ca. 10 min.
ca. 15 min.
ca. 15 min.
Sekundärluft: Schließen
Primärluft: Im Automatikbereich ca. 3/4 offen
ca. 5 min.
5. Die Kohle ist kompl. durchgezündet, keine offene Flammenbildung mehr sichtbar
Sekundärluft: Geschlossen
Primärluft: Gewünschte Leistungsstufe
im Automatikbereich einstellen
(Dauerbrand)
-15-
Sekundärluft einregeln
Primärluft einregeln
Dauerbrandofen Avenso ECOplus
im Kamin- & Kachelofenbau
Leistungserklärungen für Avenso ECOplus mit einer Nennwärmeleistung von 6 kW.
-16-
Dauerbrandofen Avenso ECOplus
im Kamin- & Kachelofenbau

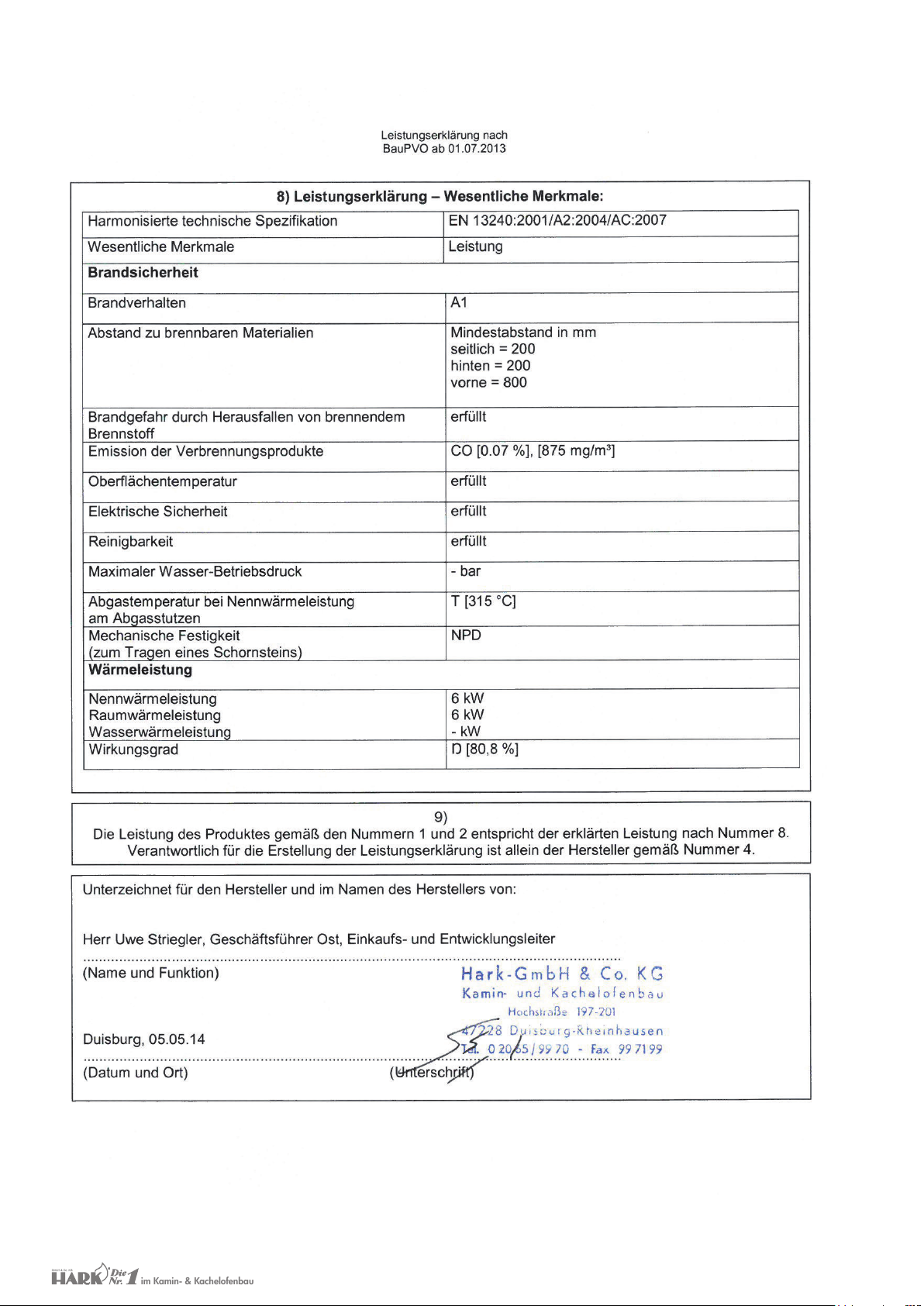

Leistungserklärungen für Avenso ECOplus mit einer Nennwärmeleistung von 6 kW.
-17-
Dauerbrandofen Avenso ECOplus
im Kamin- & Kachelofenbau
Leistungserklärungen für Avenso ECOplus mit einer Nennwärmeleistung von 8 kW.
-18-
Dauerbrandofen Avenso ECOplus
im Kamin- & Kachelofenbau
Leistungserklärungen für Avenso ECOplus mit einer Nennwärmeleistung von 8 kW.
-19-
Dauerbrandofen Avenso ECOplus
HARK GmbH & Co. KG • Hochstraße 197 – 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99
Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu ge werblichen Zwecken
gebraucht werden. Zuwiderhandlungen werden von uns mittels Strafantrag verfolgt. Änderungen und Irrtümer vorbehalten.
-20 -
EU_Norm_AvensoECOplus_06_2014
Loading...
