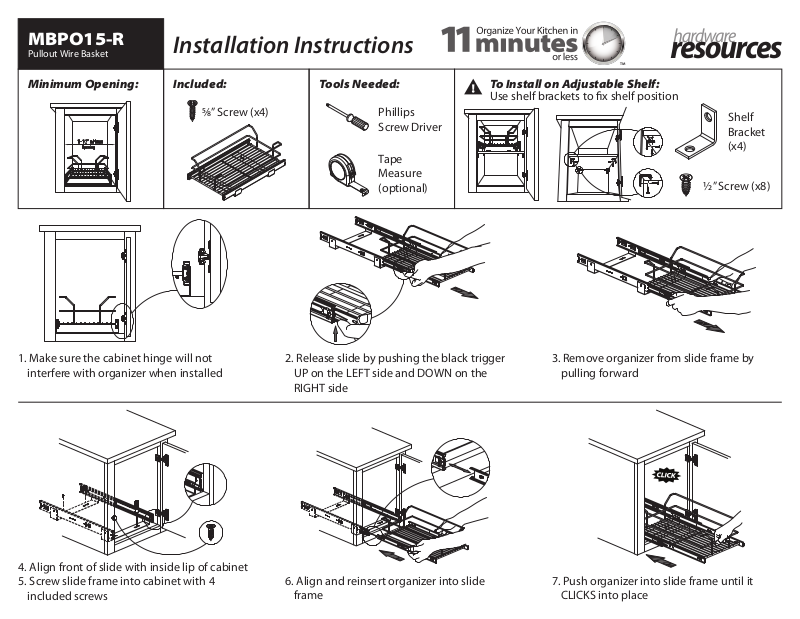

MBPO15-R
Pullout Wire Basket
Installation Instructions
Included: Tools Needed:Minimum Opening:
⁄” Screw (x4)
1. Make sure the cabinet hinge will not
interfere with organizer when installed
To Install on Adjustable Shelf:
Use shelf brackets to x shelf position
Phillips
Screw Driver
Tape
Measure
(optional)
2. Release slide by pushing the black trigger
UP on the LEFT side and DOWN on the
RIGHT side
Shelf
Bracket
(x4)
½” Screw (x8)
3. Remove organizer from slide frame by
pulling forward
4. Align front of slide with inside lip of cabinet
5. Screw slide frame into cabinet with 4
included screws
6. Align and reinsert organizer into slide
frame
7. Push organizer into slide frame until it
CLICKS into place
MBPO15-R
Cesta de alambre de retiro
Panier coulissant en l métallique
ESP: Instrucciones de instalacion
FR: Instructions d’installation
ESP: Abertura mínima
FR: Ouverture minimale
ESP: Asegúrese de que la bisagra del gabinete no interferirá con el
organizador cuando se instale.
FR: S’assurer que la charnière de l’armoire ne nuira pas à
l’organisateur après l’installation
ESP: Incluido
FR: Inclus
⁄” tornillo (x4)
Vis de ⁄ po (x4)
ESP: Herramientas necesarias
FR: Outils nécessaires
ESP: destornillador
phillips
FR: Tournevis
cruciforme (Phillips)
ESP: cinta métrica
(opcional)
FR: Ruban à mesurer
(optionnel)
ESP: Libere el riel pulsando el gatillo negro para arriba en el lado
izquierdo y abajo en el lado derecho
FR: Relâcher le chariot en poussant la gâchette noire vers le HAUT
sur le côté GAUCHE et vers le BAS sur le côté DROIT
ESP: Para instalar el estante ajustable:
Utilice soportes de estante para jar la posición del estante
FR: Pour installation sur la tablette réglable :
Utiliser les supports à tablettes pour régler la position de la tablette
Soporte de estante (x4)
Supports à tablettes (x4)
½” tornillos (x8)
Vis ½po (x8)
ESP: Quite el organizador del marco del riel jalando hacia al frente.
FR: Retirer l’organisateur du châssis de glissement en tirant vers
l’avant
ESP: Alinee la parte delantera del riel con la parte de adentro de los
labios del gabinete. Artonille el marco del riel en el gabinete con
los cuatro tornillos incluidos.
FR: Aligner le devant du chariot avec la bride intérieure de l’armoire.
Visser le châssis de glissement dans l’armoire avec les 4 vis incluses
ESP: Alinee y vuelva a insertar organizador en marco del riel.
FR: Aligner et réinsérer l’organisateur dans le châssis de glissement
ESP: Empuje el organizador en el marco del reil hasta que “click” en
su lugar.
FR: Pousser l’organisateur dans le châssis de glissement jusqu’à ce
qu’il S’ENCLENCHE en place
