Page 1

Brugervejledning

Benzindreven motorsav – 52 cc

Page 2

Sikkerhed først

Instruktioner der indeholder advarsler i denne manual er markeret med dette symbol ⚠, og advarer om kritiske punkter som du bør overveje for at undgå seriøse kropslige skader, og derfor anmodes det at du læser alle disse instruktioner grundigt og følger dem nøje.

Typer af advarsler i denne brugervejledning. ⚠ Advarsel

Dette tegn betyder at instruktionerne bør følges nøje for at undgå uheld, som kan føre til seriøse kropslige skader eller have døden til følge.

Vigtigt

Dette tegn indikerer at instruktionerne bør følges, ellers vil det føre til mekaniske fejl, nedbrud eller skade.

Note

Dette tegn indikerer råd og vejledning til brug af produktet.

Indhold

1. DELENES PLACERING .................................................................................................................. 3

2. ADVARSELSMÆRKER PÅ MASKINEN .................................................................................... 3

3. SYMBOLER PÅ MASKINEN ......................................................................................................... 4

4. SIKKERHEDSFORANSTALTNINGER ....................................................................................... 4

5. MONTERING AF SVÆRD OG SAVKLINGEN. .......................................................................... 7

6. BRÆNDSTOF OG KÆDEOLIE .................................................................................................... 8

7. MOTORENS DRIFT. ...................................................................................................................... 9

8. SAVNING ........................................................................................................................................13

9. VEDLIGEHOLDELSE ...................................................................................................................15

10. VEDLIGEHOLDELSE AF SAVENS KÆDE OG SVÆRD ......................................................16

11. SPECIFIKATIONER ...................................................................................................................18

Page 3

1. delenes placering

1. Forstykke

2. Starter knop

3. Luftfilter

4. Chokerknap

5. Spærring til

gashåndtag

6. Bagerste håndtag

7. Gashåndtag

8. Lås til gashåndtag

9. tændingskontakt

10. Brændstoftank

11. Olietank

12. Forreste håndtag

13. Savklinge

14. Sværdet

2. Advarselsmærker på maskinen

(1) Læs brugervejledningen før du bruger maskinen

(2) Brug hoved-, øjne- og ørebeskyttelse.

(3) Brug begge hænder til motorsaven

(4) Advarsel! –tilbageslag er farligt

(5) Advarsel/opmærksom

Vigtigt

Hvis advarselsmærkerne skaller af eller bliver tilsmudsede og umulige at læse, bør du kontakte din forhandler, hvor produktet er købt, hvorfra nye mærker vi bestilles og anbringes på de oprigtige steder.

⚠ Advarsel

Ombyg aldrig produktet. Produktets garanti er ikke dækkende hvis du vælger at ombygge dit produkt eller ikke anvender produktet korrekt som beskrevet i brugervejledningen.

Page 4

3. Symboler på maskinen

For sikkert brug og vedligeholdelse, er der indgraveret symboler på maskinen. Følg disse indikationer, og vær sikker på ikke at tage fejl.

(a) Tanken for blandet benzin.

Position: prop til brændstoftank

(b) Tanken til kædeolie

Position: olieprop

tændingskontakten over på ”O” (STOP), stopper

motoren. Position: bagerst til venstre på enheden

(d) Indikatoren ved chokeren.

Trækkes chokerknappen ud, lukkes chokeren. Position: bagerst til højre på enheden

(e) Indikation ved hvor kædeoliemængden justeres.

”MIN” – olietilførslen er aftagende. ”MAX” – olietilførslen er stigende.

Position: i bunden på koblingssiden.

(f) Positionen for H-viseren.

Positionen for L-viseren. Positionen for tomgangsjusteringsskruen. Position: bagerst til venstre på enheden.

4. Sikkerhedsforanstaltninger

Før brug af maskinen

a. Læs denne brugervejledning grundigt, for at kunne

bruge denne enhed korrekt.

b. Du bør aldrig benytte dette produkt, hvis du er påvirket

af alkohol, lider af udmattelse eller mangel på søvn, lider af døsighed som resultat af at have indtaget medicin, eller hvilket andet tidspunkt, hvor din dømmekraft kan være nedsat, eller at du ikke er i stand til at bruge enheden korrekt og efter sikkerhedsanvisningerne.

c. Undgå at lade maskinen køre indendørs. Gasserne fra

udstødningen indeholder skadelig kulilte.

d. Brug aldrig dette produkt under forhold som disse

beskrevet nedenfor:

1. Når underlaget er glat eller når andre

betingelser kan forekomme, som kan være skyld i, at en sikker og stabil arbejdsstilling.

2. Om natten, ved kraftig tåge eller andre

tidspunkter hvor dit udsyn er begrænset og hvor det kan være svært at se arbejdsområdet klart.

3. Ved uvejr, tordenvejr, og ved kraftig vind, eller andre tidspunkter

hvor vejret kan gøre det farligt at bruge dette produkt.

Page 5

e. Ved brug af dette produkt for første gang, bør du lære at bruge det af en

erfaren bruger, før arbejde påbegyndes.

f. Mangel på søvn, træthed, er psykisk udmattelse resulterer i nedsættelse

af opfattelse, og dette kan føre til ulykker og skade. Begræns tiden hvor maskinen bruges uafbrudt til omkring 10 min. Per del, og tag 10-20 min pause mellem hver del. Prøv ligeledes at begrænse det totale antal arbejdstimer på en dag på under 2 timer.

g. Bevar denne manual, så du kan referer til den, hvis

spørgsmål skulle opstå.

h. Vær sikker på at denne manual altid medfølger ved

salg, udlån eller ejerskabet på anden vis skiftes.

i. Lad aldrig børn eller andre det ikke er i stand til at

forstå de givne instruktioner korrekt, bruge dette produkt.

Arbejdsudstyr og tøj

a. Ved brug af dette produkt, bør du iføre dig korrekt

påklædning og beskyttende elementer som følgende:

1. Hjelm.

2. Beskyttelsesbriller eller ansigtsbeskytter.

3. Tykke arbejdshandsker.

4. Skridsikre arbejdssko.

5. Høreværn.

b. Og du bør medbring følgende:

1. Fastgjort værktøj og papirer.

2. Korrekt brændstof og kædeoile forbeholdt

produktet.

3. Sager til at markere dit arbejdsområde (reb,

advarselsskilte)

4. Fløjte (til samarbejde eller ved nødsituation)

5. Økse eller sav (til at fjerne hindringer)

c. Brug aldrig dette produkt, hvis du er iført løse bukser,

sandaler eller har bare fødder.

Advarsel omkring brugen af brændstof

a. Motoren på dette produkt er lavet til at køre på et blandet produkt som

indeholder brandfarligt benzin. Opbevar aldrig dunke med brændstof eller opfyldtanken i et område hvor der er en brændeovn, træbrand, elektriske gnister, svejsningsgnister eller en anden form for varme eller ild som kan antænde brændstoffet.

b. Rygning ved brug af produktet eller ved opfyldning er

ekstremt farligt. Sørg for altid at hold cigaretter væk fra produktet.

c. Ved optankning skal motoren altid slukkes først, og

sørg herefter for, at der ikke er nogen gnister eller åben ild i nærheden før optankningen finder sted.

d. Hvis du skulle spilde ved optankningen, kan du bruge en tør klud til at

tørre det spildte op, før motoren startes igen.

Page 6

e. Efter optankningen skrues tankkapslen på igen og strammes til. Bær

produktet mindst 3 m eller mere væk fra optankningsstedet før motoren startes.

Før motoren startes

 Tjek arbejdspladsen, skæringsobjektet og skæringsretningen. Hvis der er

hindringer, skal disse fjernes.

 Start aldrig med at skære, før du har et frit arbejdsområde.  Du bør udvise varsomhed og holde omkringstående personer og dyr væk

fra arbejdsområdet i en diameter på 2,5 gange objektets størrelse.

 Gennemgå maskinen for slidte, løse og skadede dele. Brug aldrig

maskinen hvis den er skadet, uretmæssig justeret, eller hvis den ikke er fuldstændig og forsvarligt samlet. Sikre dig, at kæden stopper når gashåndtaget er sluppet.

Når motoren startes.

 Have altid et fast greb med begge hænder på maskinen når motoren

kører. Brug et fast greb med tommelfingre og fingre omkredse håndtaget.

 Hold alle dele af kroppen væk når maskinen kører.  Sikre dig at motorsaven ikke er i kontakt med noget når motoren startes.

Drift

 Hold håndtagene tørre, rene og fri for olie og

brændstofblanding.

 Rør aldrig ved lydpotten, tændrør eller andre metaldele på

motoren mens den kører eller lige er blevet slukket for. Hvis dette gøres vil det kunne resultere i seriøse forbrændinger og elektriske stød.

 Brug ekstrem forsigtighed ved skæring af småt krat og små

træer, da spinkelt materiale kan blive grebet af saven og blive slynget mod dig eller slå dig ud af balance.

 Når der skæres i grene der er i spænding, bør du være

opmærksom på at du bliver ramt når spænding frigives i træets fibre.

 Tjek træet for døde grene der kunne falde ned under

fældningen af træet.

 Sluk altid motoren før maskinen sættes ned.

Sikkerhedsforanstaltninger til motorsavsbrugere mod tilbageslag.

⚠ Advarsel

 Tilbageslag kan opstå når næsen eller spidsen af sværdet rører ved et

objekt, eller når træet lukker i og klemmer savkæden i snittet. Spidsens kontakt kan i nogle tilfælde være skyld i en lynhurtig tilbageslagseffekt, ved at skubbe sværdet op og tilbage mod føreren. Hvis spidsen af sværdet kommer i klemme, kan dette føre til at sværdet bliver skubbet tilbage mod føreren. Begge af disse reaktioner kan føre til, at motorsaven kommer ud af kontrol, og kan give seriøse personskader.

Page 7

 Stol ikke udelukkende på de sikkerhedsdele der er på enheden. Som

bruger af motorsaven, skal du tage visse forbehold for at gøre jobbet fri for ulykker og skader.

1. Med en grundlæggende forståelse af tilbageslag, kan du reducere

eller eliminere risikoen for at blive overasket af et tilbageslag. Overraskelserne fører til ulykker.

2. Hav et godt greb på saven med begge hænder, med højre hånd på

bagerste håndtag, og venstre hånd på det forreste håndtag, når motoren kører. Brug et fast greb hvor alle fingre omkredser motorsavshåndtagene. Et fast greb vil hjælpe dig til at mindske tilbageslag og fasteholde kontrollen af motorsaven.

3. Sikre dig at området hvor du skærer er fri for forhindringer. Lad

ikke næsen af sværdet komme i kontakt med stammen, grene eller andre forhindringer som kan blive ramt mens du bruger saven.

4. Lad motoren køre med høj hastighed når der skæres.

5. Overvurder ikke og skær ikke over skulderhøjde.

6. Følg producentens råd om slibning og vedligeholdelse af savens

kæde.

7. Brug udelukkende reservedele og kæder der er specificeret af

producenten eller tilsvarende.

Vedligeholdelse

 For at vedligeholde dit produkt så det fungerer korrekt,

bør du gennemføre det vedligeholdelsesprogram der er beskrevet i manualen, med regulære interval.

 Sluk altid for motoren før en

vedligeholdelsesprocedure gennemføres.

⚠ Advarsel De metalliske dele når høje temperaturer, lige efter motoren er stoppet.

 Overlad al vedligeholdelse som ikke er beskrevet i manualen til en

kompetent service forhandler.

Transport

 Stop altid motoren når maskinen bæres, afdæk sværdet med

beskyttelsesdækslet, og hold udstødningen væk fra kroppen.

5. montering af sværd og savklingen.

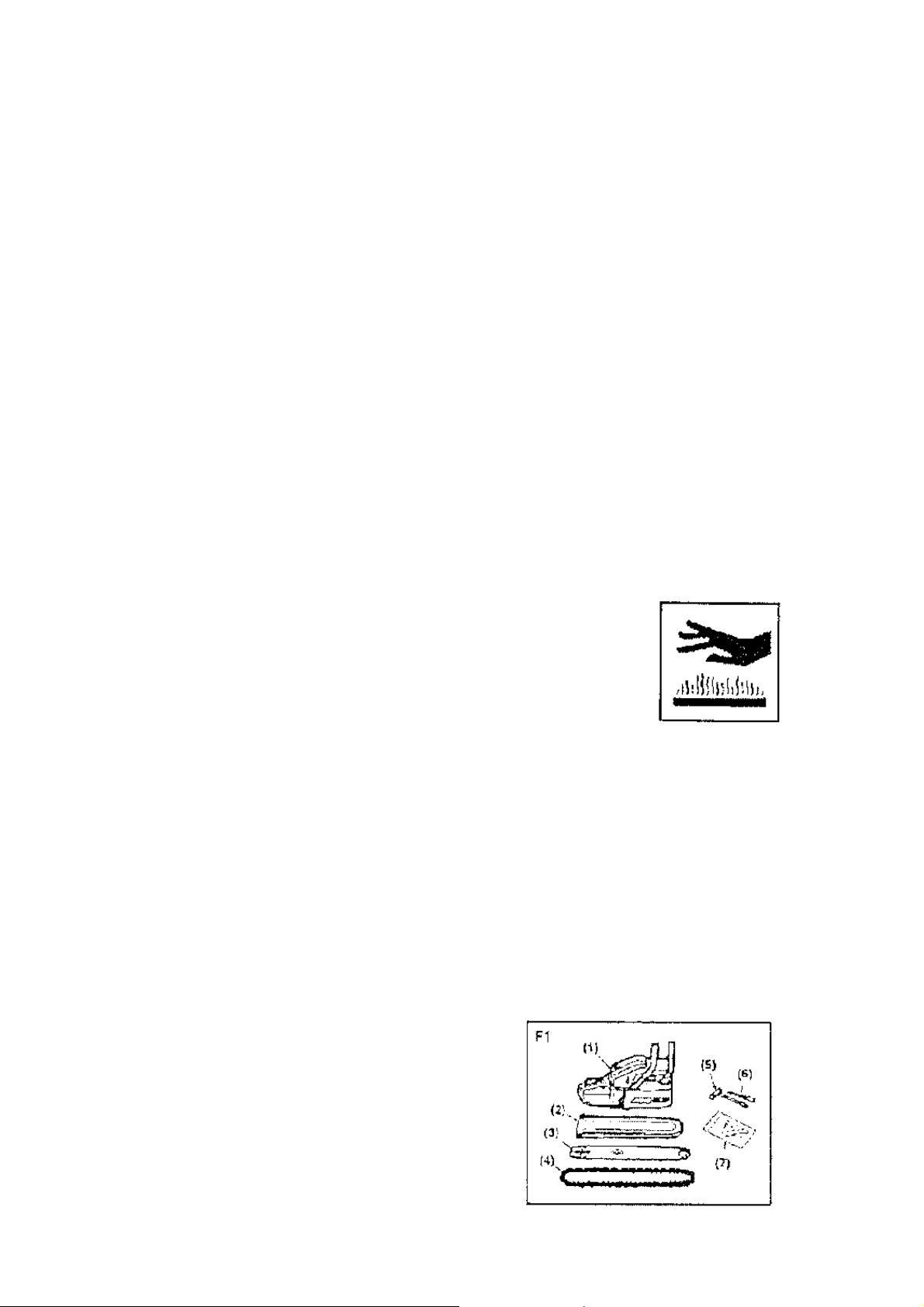

En standard sav pakke indeholder de genstande, som er vist på illustrationen.

1. Motor

2. Beskyttelsesdæksel for sværd

3. Sværd

4. Kæde

5. Skruenøgle

6. Skruetrækker til justering af

karburator

7. Spiger og monteringsskruer

8. Hul

Page 8

9. Kædestrammer møtrik

10. Kædeskærmen

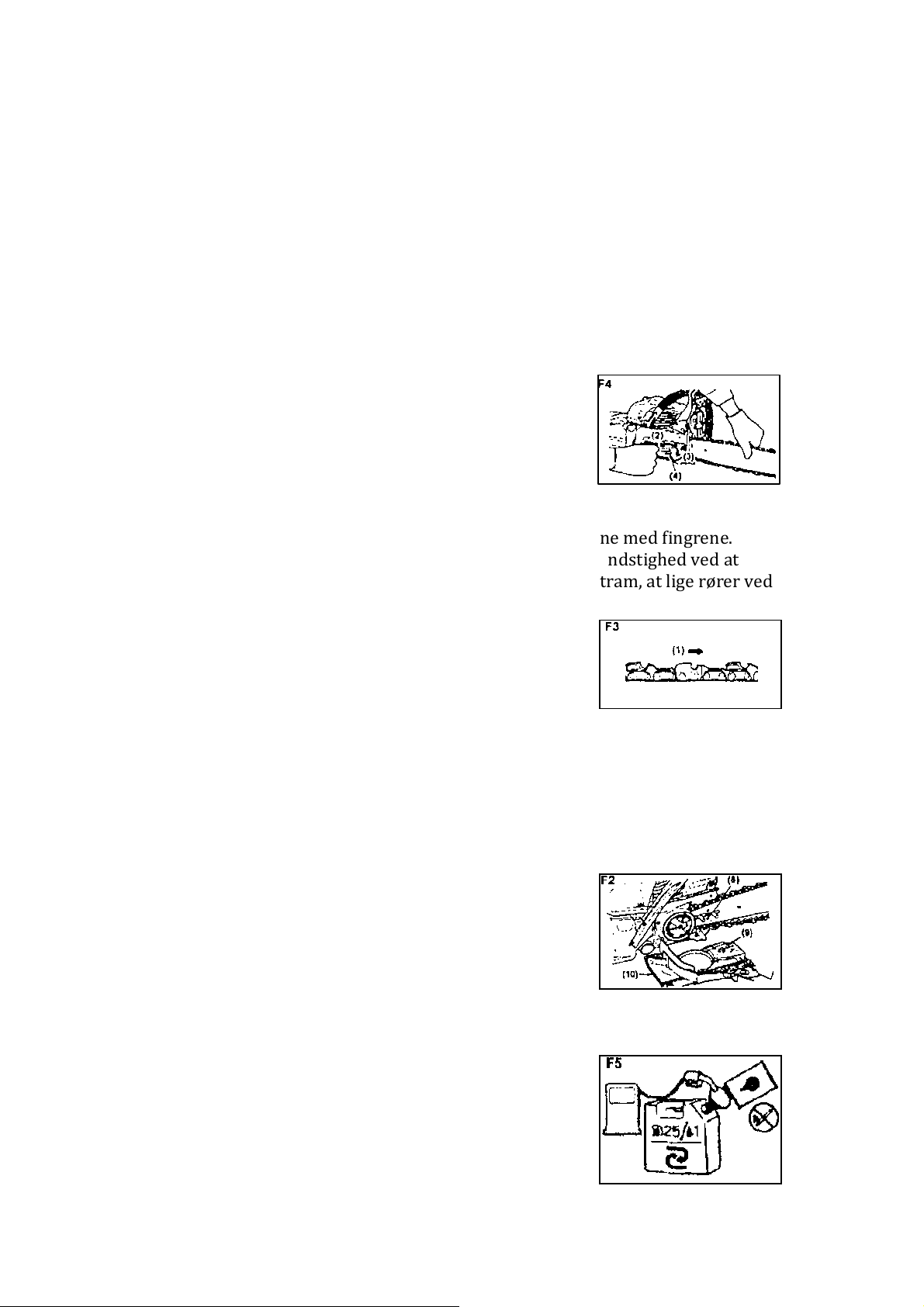

Åben boksen og monter sværdet og kæden på motoren på følgende måde:

⚠ Advarsel

Kæden har meget skarpe kanter. Brug tykke beskyttelseshandsker for en sikkerheds skyld.

1. Ryk sikringen frem mod fronthåndtaget for at sikre, at kædebremsen ikke

er til.

2. Løsn møtrikker og fjern kædeskærmen.

3. Påsæt de vedlagte spiger på motoren.

4. Påsæt kæden på tandhjulet, mens kæden

samtidig passer rundt om sværdet, og monter herefter sværdet på motoren. Juster kædestrammer møtrikkens position på kædeskærmen til det lavere hul på sværdet. (F2)

5. fastgør kædeskærmen på motoren og stram skruerne med fingrene.

6. Hold spidsen af sværdet op og juster så kædens spændstighed ved at

dreje på kædestrammerskruen indtil kæden er så stram, at lige rører ved undersiden af sværdets skinne.

7. Spænd møtrikkerne sikkert med sværdets

spidst pegende opad (12∼15 N.m).

8. Spænd kædestrammerskruen.

Note

Vær opmærksom på at kæden kører i den rigtige retning. (F3)

1. Flytte retning

2. Løsne

3. Spænde

4. Kædestrammerskrue

Note

En ny kæde vil udvide dens længde i starten hvor den bruges. Tjek og juster ofte hvor spændt kæden er, da en løs kæde net kan afspores eller forårsage hurtigt slid af den selv og på sværdet.

6. Brændstof og kædeolie

Brændstof

Bland en regulær benzin (blyholdig eller blyfri, alkoholfri) og en kvalitetsmotorolie til luftkølet 2 cylinders motor.

Page 9

Anbefalede blandingsforhold

Betingelse

Benzin : Olie

Op til 20 timers brug

20 : 1

Efter 20 timers brug

25 : 1

25 : 1 blandingsskema

Benzin liter

1 2 3 4 5

2 cylinder olie ml.

120

160

200

⚠ Advarsel

 Hold åben ild væk fra områder hvor der brændstof bruges eller opbevares  Blanding og opbevaring af brændstof bør kun foregå i en godkendt

brændstofdunk.

Note De fleste motorproblemer skyldes, direkte eller indirekte, brændstoffet der bruges til maskinen. Vær ekstra opmærksom på at du ikke bruger en motorolie til en 4 cylinders motor.

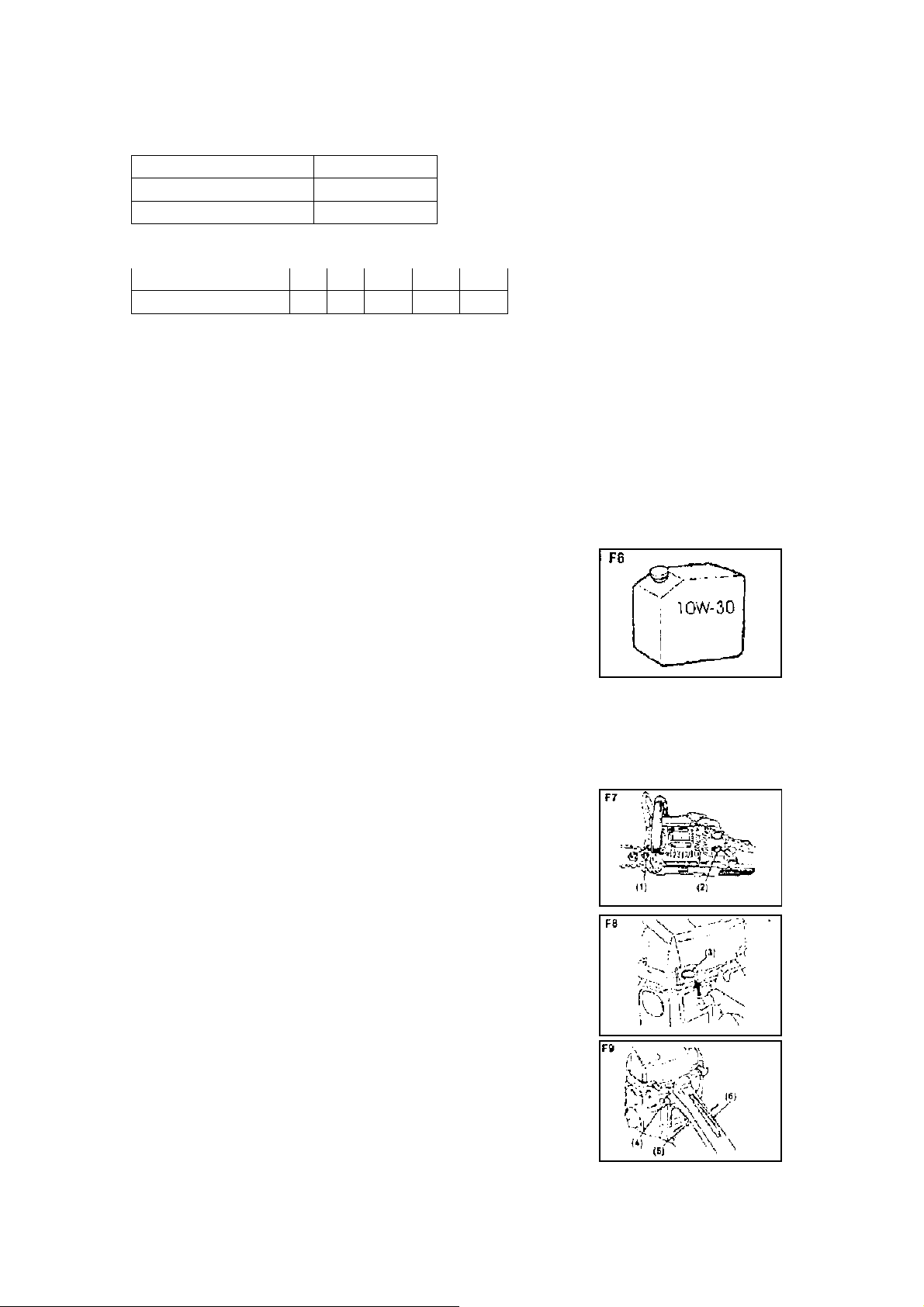

Kædeolie

Brug motorolie SAE #10W ∼ 30 hele året rundt. Ellers kan SAE #30∼#40 om sommeren og SAE #20 om vinteren.

Note Brug ikke spildt eller regenereret olie der kan gøre skade på oliepumpen.

7. Motorens drift.

1. Fyld henholdsvis brændstof- og olietankene, og

fastgør og spænd kapslerne. (F7)

2. Sæt switchen i positionen ”I”. (F8)

3. Mens gashåndtaget holdes inde sammen med

spærringen af gashåndtaget er fjernet, kan der trykkes på låseknappen på siden af gashåndtaget for at frigive gashåndtaget og kunne holde enheden i startpositionen. (F9)

1. Kædeolie

2. Brændstof

3. Switch

4. Låseknap på gashåndtaget

5. Gashåndtag

6. Gashåndtagsspærring

7. Chokerknappen

Page 10

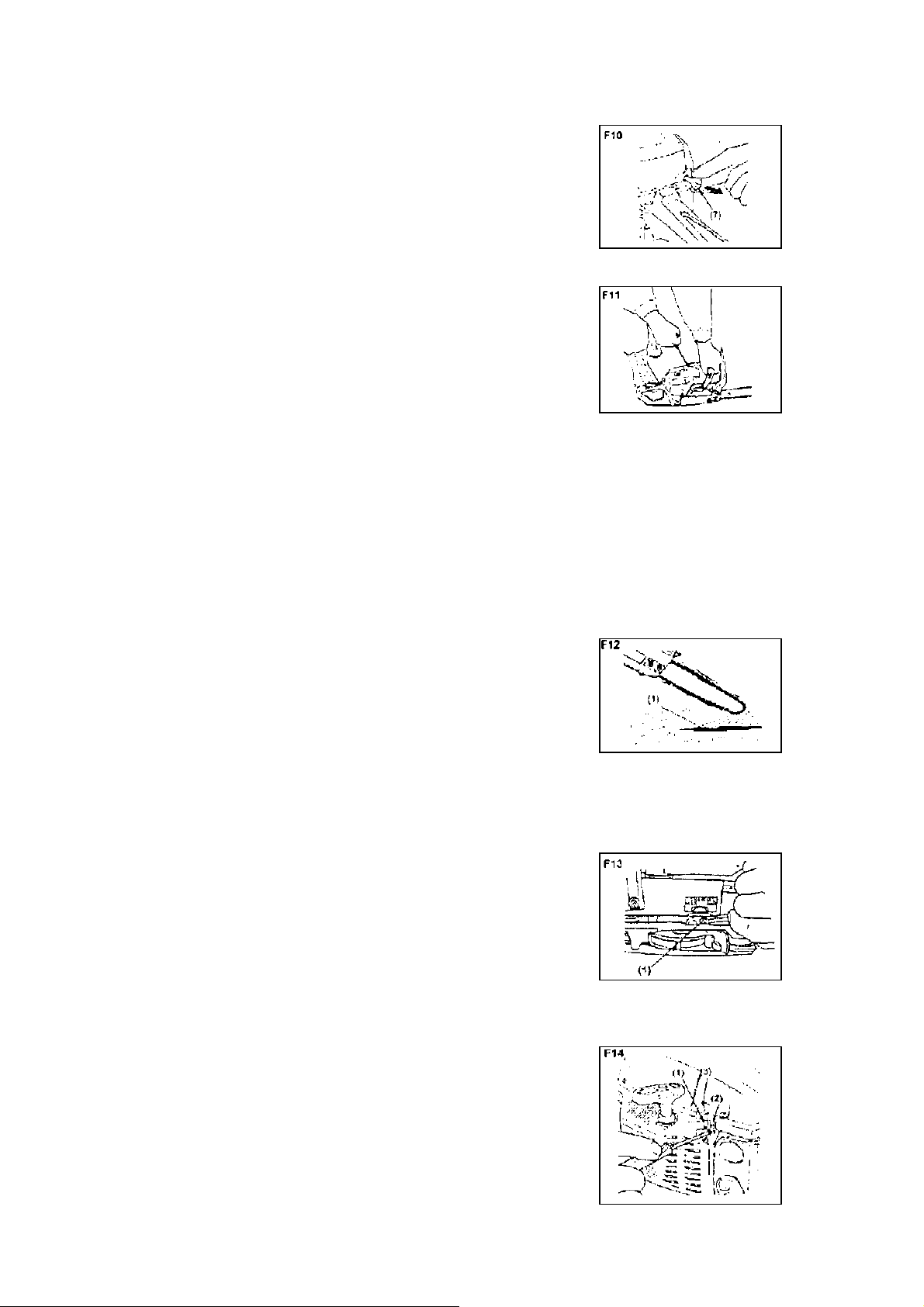

4. Træk chokerknappen ud til den låste position.

(F10)

Note

Ved at starte motoren lige efter den er blevet slukket, skal chokerknappen efterlades i åben position.

5. Mens enheden er placeret på jorden og der

holdes sikkert ved denne, træk kraftigt i startrebet. (F11)

⚠ Advarsel

Start ikke motoren, hvis du står med motorsaven hængende i en hånd. Savkæden kan komme i kontakt med din krop. Det er meget farligt.

6. Når motoren først antændes, skub chokerknappen ind og træk i starteren

igen for at starte motoren.

7. Lad motoren varme op ved roligt at trykke på gashåndtaget.

⚠ Advarsel

sørg for at savkæden ikke kan komme i karambollage med noget når motoren startes, da kæden vil starte med at køre.

Tjekke olieforsyning

Efter motoren er startet, lad kæden køre med moderat fart og se om kædeolien er spredt ud ligesom vist på figuren. (F12)

(1) kædeolie kædeoliens strømning kan ændres ved at indsætte en skruetrækker i hullet i bunden af koblingssiden. Juster i forhold til arbejdsbetingelser. (F13)

(1) Justering

Note

Olietanken skulle gerne være tom nogenlunde samtidig med at brændstoffet er brugt op. Du bør fylde olietanken hver gang du tanker brændstof på enheden.

Justering af karburator

Karburatoren på enheden er blevet justeret fra fabrikkens side, men kan kræve en finjustering i forhold til arbejdsbetingelserne. Før du justerer karburatoren, bør du sikre dig, at forudsætninger som rene luft/brændstof filtre og frisk brændstof er opfyldt. Ved justering, følge disse beskrevne skridt.

Page 11

Note

Sværdet bør være monteret når karburatoren justeres.

0. Stop motoren og skru i både H og L nålene indtil de stopper. Forcer ikke.

Sæt dem så tilbage til de antal omgange som vist nedenfor:

H nålen: L nålen:

1. Start motoren og lad den varme op ved halv kraft.

2. Drej L nålen langsomt med uret for at finde en position hvor

tomgangsfarten er maksimal. Sæt derefter nålen et kvarter tilbage (1/4 omgang).

3. Drej tomgangsjusteringsskruen (T) mod uret indtil at savkæden ikke

drejer. Hvis tomgangsfarten er for langsom, drej så skruen med uret.

4. Lav en prøvesavning og juster H nålen til den bedste savekraft, ikke til

maksimal fart.

1. L nålen

2. H nålen

3. Tomgangsjusteringsskrue

Karburator og antifrost mekanisme.

Brug af motorsaven hvor temperaturen er omkring 0-5°C eller på alle tidspunkter med høj luftfugtighed, kan resultere i isdannelser inde i karburatoren, og i det tilfælde vil det kunne reducere udgangseffekten fra motoren eller kan være skyld i at motoren ikke kører glat. I overensstemmelse med dette, er produktet designet med en ventilationsluge bag på luftfilterskærmen, så tillader varm luft til motoren og derved forhindrer at isninger forekommer. Under normale omstændigheder bør produktet blive brugt i dets normale driftsmetode, dvs. Som det er indstillet som da det kom fra fabrikken. Da muligheden for at enheden kan fryse til, er eksisterende, bør enheden indstilles til antifrost-tilstand.

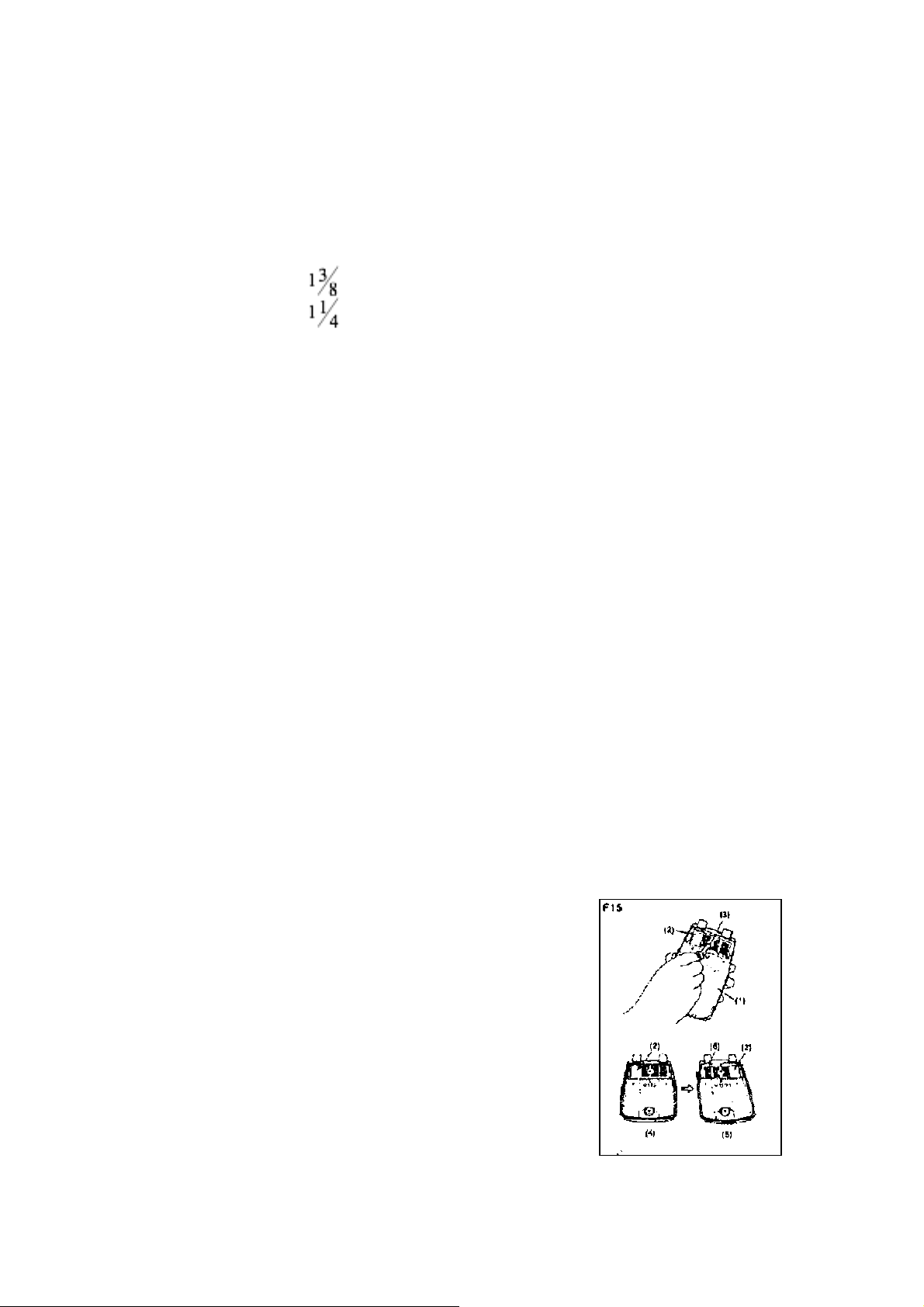

Hvordan man skifter mellem driftsmetoder (F15)

1. Drej tændingskontakten for at slukke motoren.

2. Fjern luftfilterdækslet fra cylinderdækslet.

3. Løsn en skrue og fjern skærmen på bagsiden af

luftfilterdækslet.

4. Påsæt så skærmen igen korrekt til venstre,

således at antifrostpladen er til højre. Monter herefter dækslet ingen.

(1) Luftfilterdæksel (2) Antifrostplade (3) Skrue

Page 12

(4) Normal driftsmetode (5) Antifrostmetode (6) Skærm

⚠ Advarsel

Ved fortsat brug af produktet i antifrostmetode, selv hvor temperaturen er steget til normale omstændigheder igen, kan være skyld i motorfejl, hvor motoren kan have startproblemer eller hvor motoren ikke kan køre ved sin normale fart. Derfor bør du altid genindstille motoren til de normale omstændigheder, hvis der ikke er nogen farer for at enheden kan fryse til.

Ved brug af saven i antifrostmetode, bør du ofte tjekke skærmen og holde den fri for savsmuld.

Kædebremse

Denne maskine er udstyret med en automatisk bremse til at stoppe kædens rotation ved forekomst af tilbageslag mens der skæres. Bremsen er drives automatisk af en inertiel kraft som handler ud fra vægten der er i frontbeskytteren. Denne bremse kan også blive aktiveret manuelt ved at frontbeskytteren skubbes ned mod sværdet. (F16) For at slippe bremsen skal du hive frontbeskytteren mod dig indtil du hører en ”klik” lyd.

Forsigtig

Gennemgå bremsens drift ved daglig inspektion. Hvordan denne bekræftes.

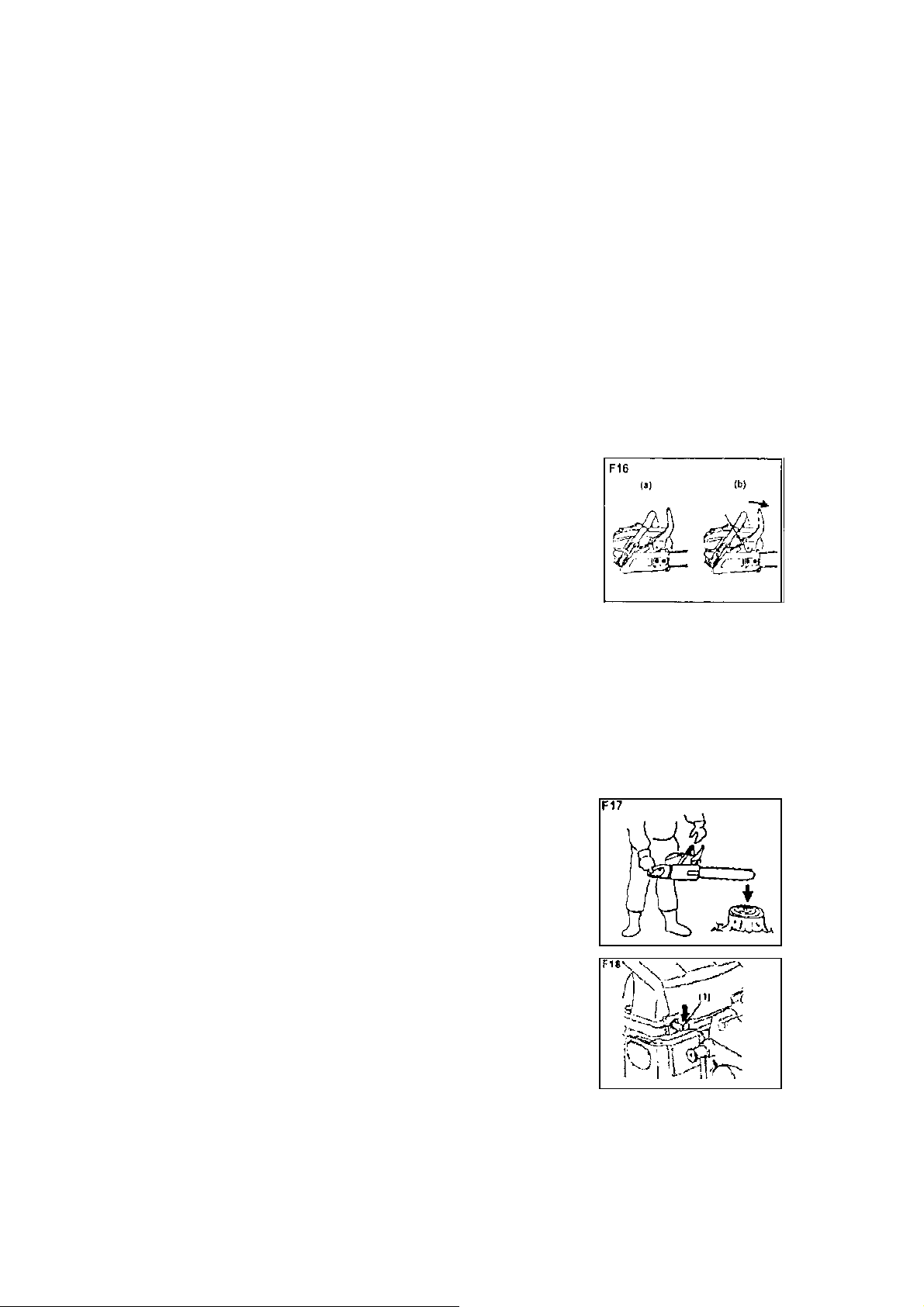

(1) Sluk motoren (2) Hold motorsaven horisontalt, fjern din hånd fra fronthåndtaget, og slå

spidsen af sværdet mod en træstub eller et stykke træ, og bekræft bremsens funktionalitet. Operationelle niveau varierer ved sværdets størrelse. (F17) I det tilfælde at bremsen fungerer, kontaktes forhandler om inspektion og reparation. Motoren vil, hvis den vedvarende kører ved høj fart med bremsen trukket, overophede koblingen, forårsaget af et problem, når bremsen er trukket under drift. Fjern straks dine fingre fra gashåndtaget og lad motoren

køre i tomgang.

Stoppe motoren

(1) Slip gashåndtaget så motoren kan køre i

tomgang i nogle få minutter.

(2) Sæt kontakten til ”O” (STOP) position (F18)

(1) Kontakt

Page 13

8. Savning

⚠ Advarsel

 Før du forsætter dit arbejde bør du læse ”For Sikker Drift” sektionen. Det

anbefales at starte med nogle prøvesavninger af nogle nemme stammer. Dette hjælper dig med at blive vant til at arbejde med enheden.

 Følg altid sikkerhedsanvisningerne. Motorsaven må udelukkende bruges

til at skære træ. Det er forbudt at skære i andre former for materiale. Vibrationer og tilbageslag varierer ved forskellige materialer og kravene om sikkerhed vil derved ikke blive respekteret. Brug ikke motorsaven som vægtstang til at løfte, flytte eller splitte objekter. Lås den ikke over faste stande. Det er forbudt at fastspænde redskaber eller dokumenter på produktet, medmindre dette er specificeret af fabrikanten.

 Det er ikke nødvendigt at tvinge saven i snittet. Anvend kun et let tryk

mens motoren kører ved fuld kraft.

 Når kæden sidder fast i snittet, skal du ikke forsøge at trække den ud med

kraft. Brug i stedet en kile eller en løftestang for at åbne vejen.

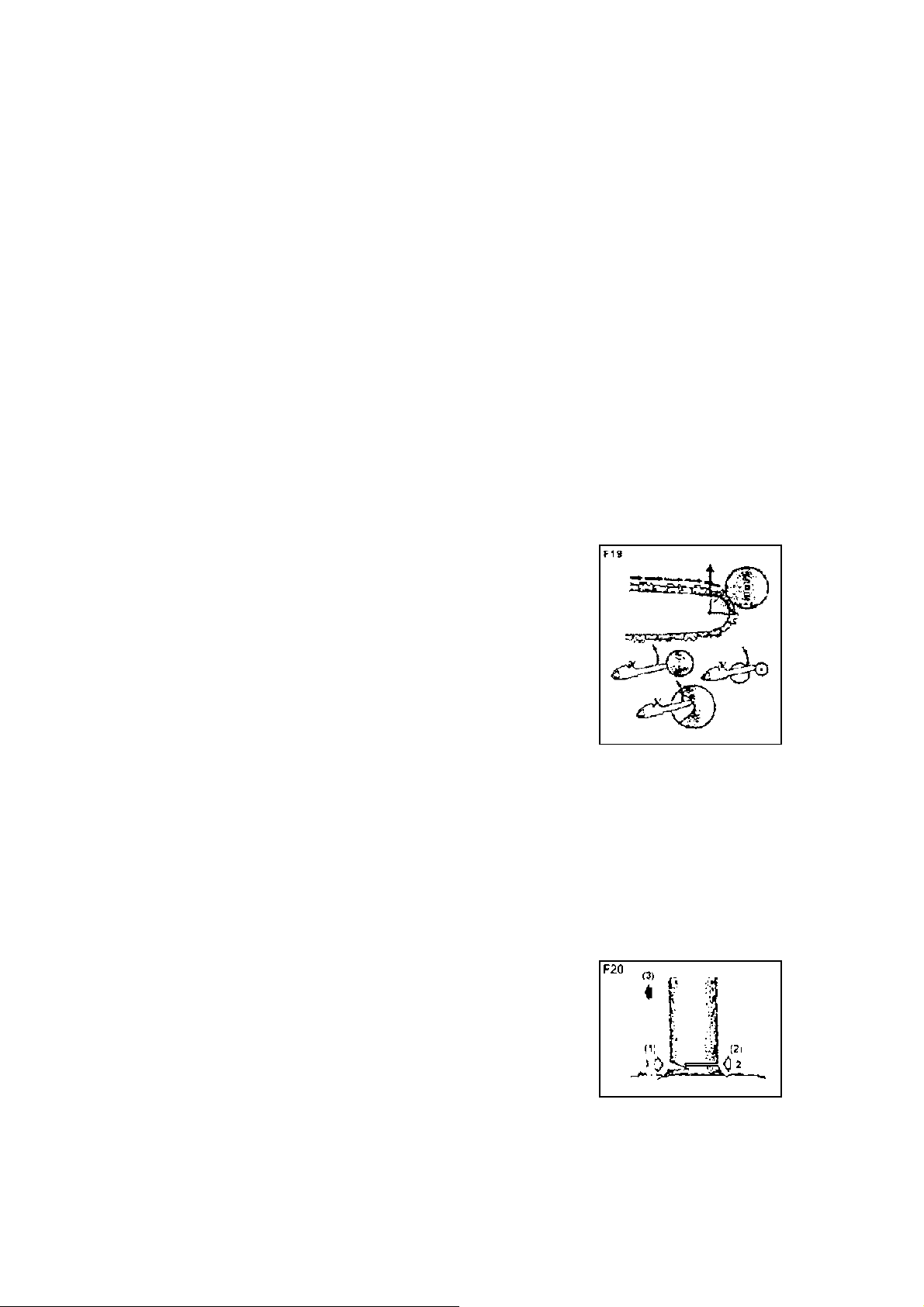

Beskytter mod tilbageslag (F19)

 Denne sav er udstyret med en kædebremse der

stopper kæden hvis der skulle komme et tilbageslag, hvis den fungerer korrekt. Du skal tjekke kædebremsens funktionalitet før hvert brug ved at lade saven kører ved fuld kraft i 1-2 sekunder og skubbe frontbeskytteren frem. Kæden skal stoppe med det samme med motoren kørende med fuld kraft. Hvis kæden langsomt stopper eller slet ikke stopper, skal bremsebåndet og koblingstromlen udskiftes.

 Det er ekstremt vigtigt at kædebremsen tjekkes for den korrekte

funktionalitet før hver brug og at kæden er skarp for at kunne fastholde sikkerhedsniveauet på denne enhed i forhold til tilbageslag. Fjernelse af sikkerhedsanordningerne, utilstrækkelig vedligeholdelse eller forkert udskiftning af sværdet eller kæden øger risikoen for seriøse personlige skader i forhold til tilbageslag.

Fælde et træ

1. Bestem fældningsretningen med overvejelse

om vind, træets hældning, placeringen af tunge grene, lette jobbet efter fældningen og andre faktorer.

2. Mens området omkring træet ryddes, bør

der anlægges til et godt fodfæste og en sti til tilflugtssted.

3. Skær et hak på en tredjedel ind i træet på fældningssiden.

4. Lav et fældningssnit på den modsatte side af hakket og på et niveau

lidt højere end bunden af hakket.

Page 14

⚠ Advarsel Advar de omkringværende om, at du fælder et træ.

1. Snit et hak

2. Fældningssnit

3. Fældningsretning

Afkortning og afkvistning

⚠ Advarsel

 Sikre altid dit fodfæste. Stå ikke på stammen.  Vær opmærksom på rullende skårene stammer. Især ved et

arbejdsområde med hældning på underlaget. Stå på den øvre side af stammen.

 Følg instruktionerne i ”For Sikker Drift” for at undgå tilbageslag fra saven.

Før arbejdet startes, bør du tjekke bøjningsretningen i stammen der skal skæres. Slut altid skæringen fra den modsatte side af bøjningsretningen for at undgå at sværdet bliver fanget i snittet.

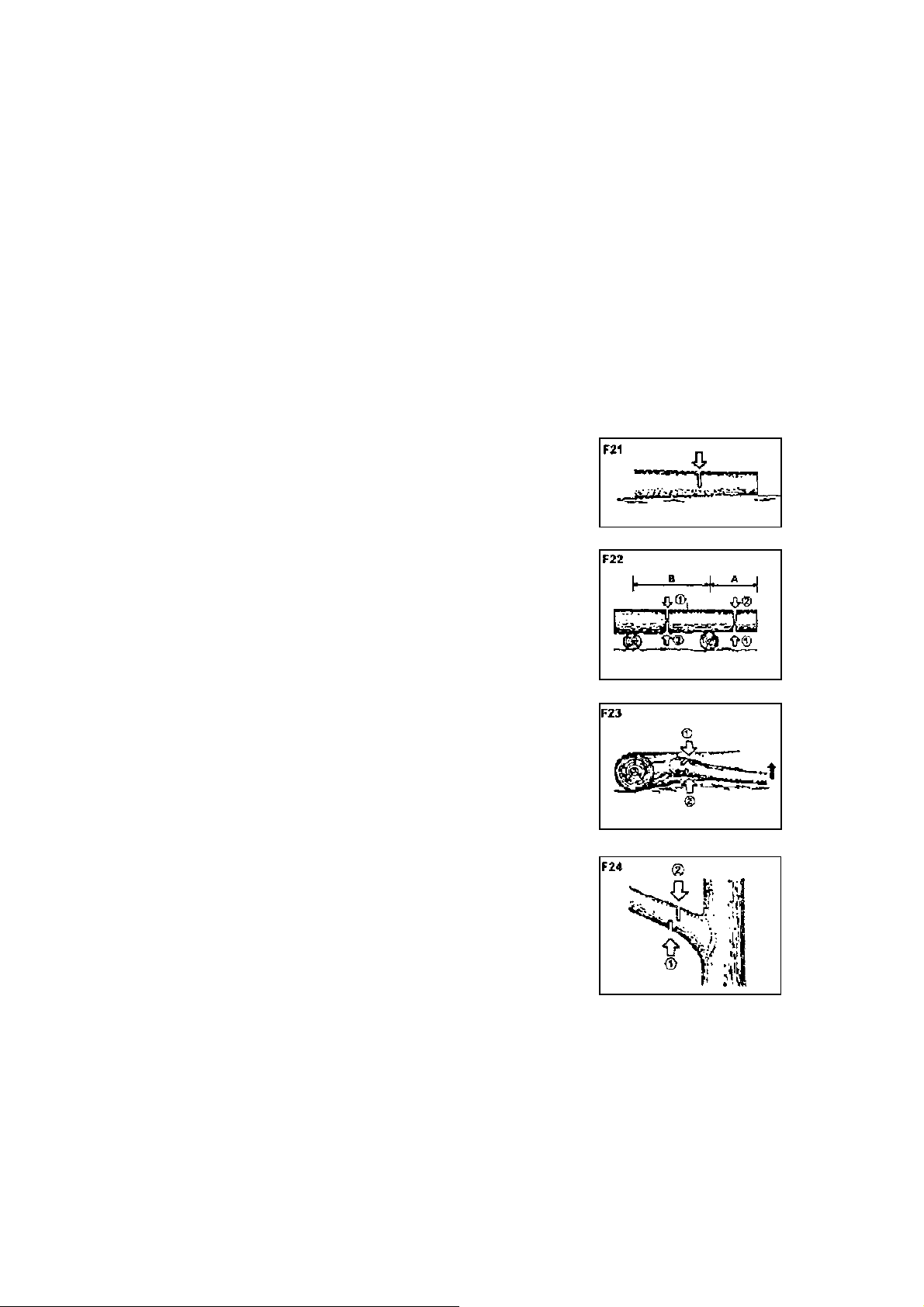

En stamme der ligger på jorden (F21)

Sav halvvejs igennem og rul derefter stammen så der skæres fra modsatte side. En stamme løftet over jorden (F22) I område A saves der fra først en tredjedel fra bunden og herefter saves resten fra toppen. I område B saves der fra en tredjedel ned fra toppen. Dette afsluttes med at save resten fra bunden og op. Skære grene af fældet træ. (F23) Tjek først hvilken side grenen er bøjer til. Lav så et indledende snit fra den bøjede side og afslut savningen fra den modsatte side.

⚠ Advarsel

vær opmærksom på grene der kan slå tilbage når de skæres fri. Beskæring af et stående træ. (F24) skær op ad fra bunden og afslut med at skære ned ad fra toppen.

⚠ Advarsel

 Brug ikke et ustabilt fodfæste eller stige.  Overvurder ikke.  Skær ikke over skulderhøjde.  Brug altid begge hænder til at holde saven.

Page 15

9. Vedligeholdelse

⚠ Advarsel

Før rengøring, inspektion eller reparation af din enhed, skal du sikre dig, at motoren er stoppet og er kølet af. Afbryd tændrør for at undgå utilsigtet start.

Vedligeholdelse hver gang efter brug

1. Luftfilter

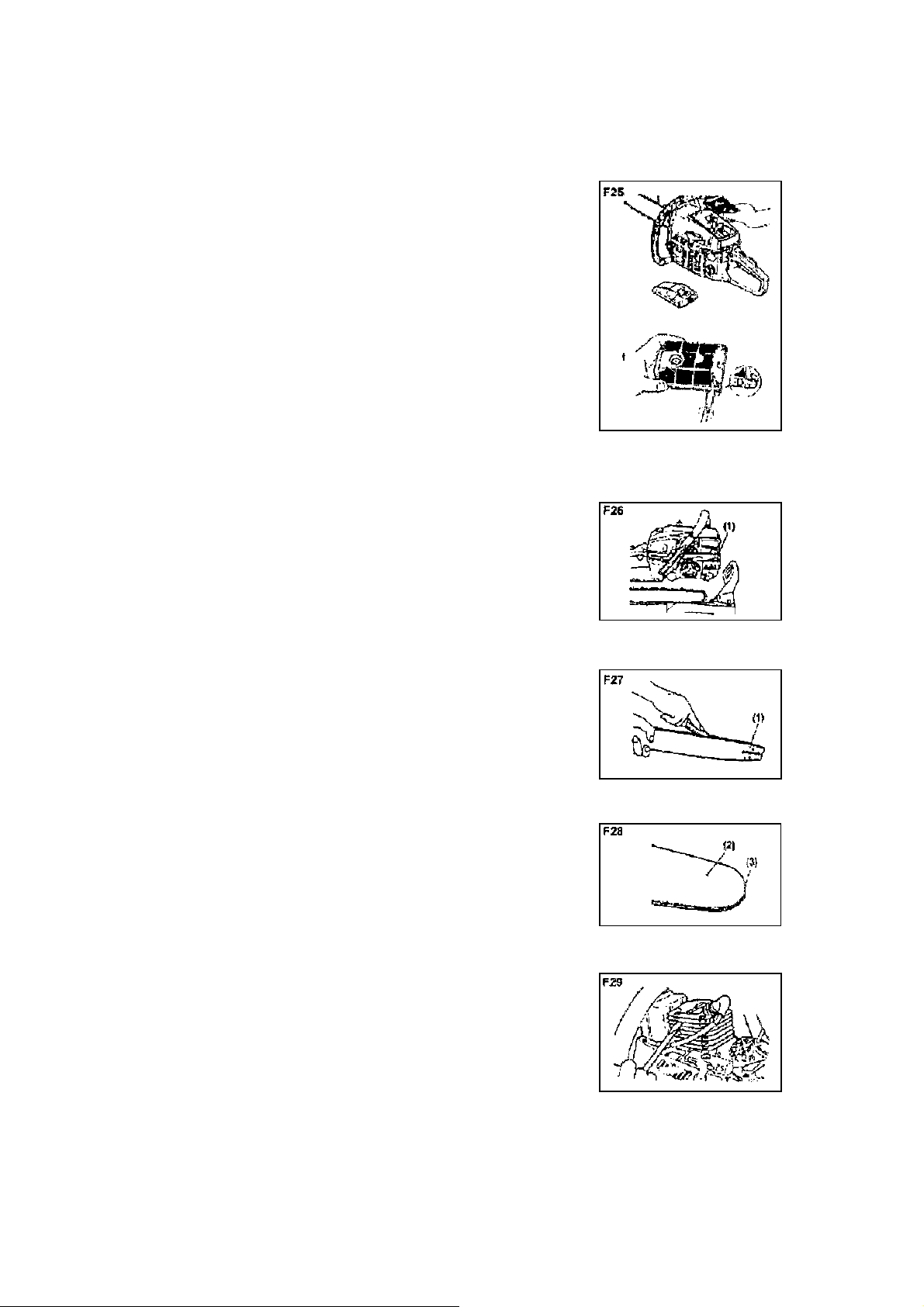

Støv på støvsugerens overflade kan fjernes ved banke hjørnet let mod noget hårdt. For at fjerne skidt i maskerne skal støvsugeren splittes i to og børstes i benzin. Ved brug af komprimeret luft, skal der pustes fra indefra. (F25)

2. Smøringsindgang Afmonter sværdet og tjek smøringsindgangen for tilstopning. (F26)

3. Sværd Når sværdet er afmonteret kan savsmuld fjernes fra sværdets rille og smøringsindgangen. (F27) Smør næsekædehjulet med fedt via smøringsindgangen på spidsen af sværdet. (F28)

1. Olieindgang

2. Fedtindgang

3. Kædehjul

4. Andre

Tjek om der er brændstoflækage og løse fastgørelser og skade på betydningsfulde dele, især håndtagssamlinger og sværdmonteringen. Hvis du finder defekte dele, skal disse repareres før enheden bruges igen.

Periodisk serviceeftersyn.

1. Cylinderfinner

Tilstopning af skidt mellem cylinderfinnerne vil føre til overophedning af motoren. Du bør periodisk tjekke og rengøre cylinderfinnerne efter at have fjernet luftfilter og cylinderskærmen. Ved montering af cylinderskærmen, skal du sikre dig at kontaktens ledninger og skiver er placeret korrekt. (F29)

Page 16

Note

Sørg for at få blokeret luftindtagshullet.

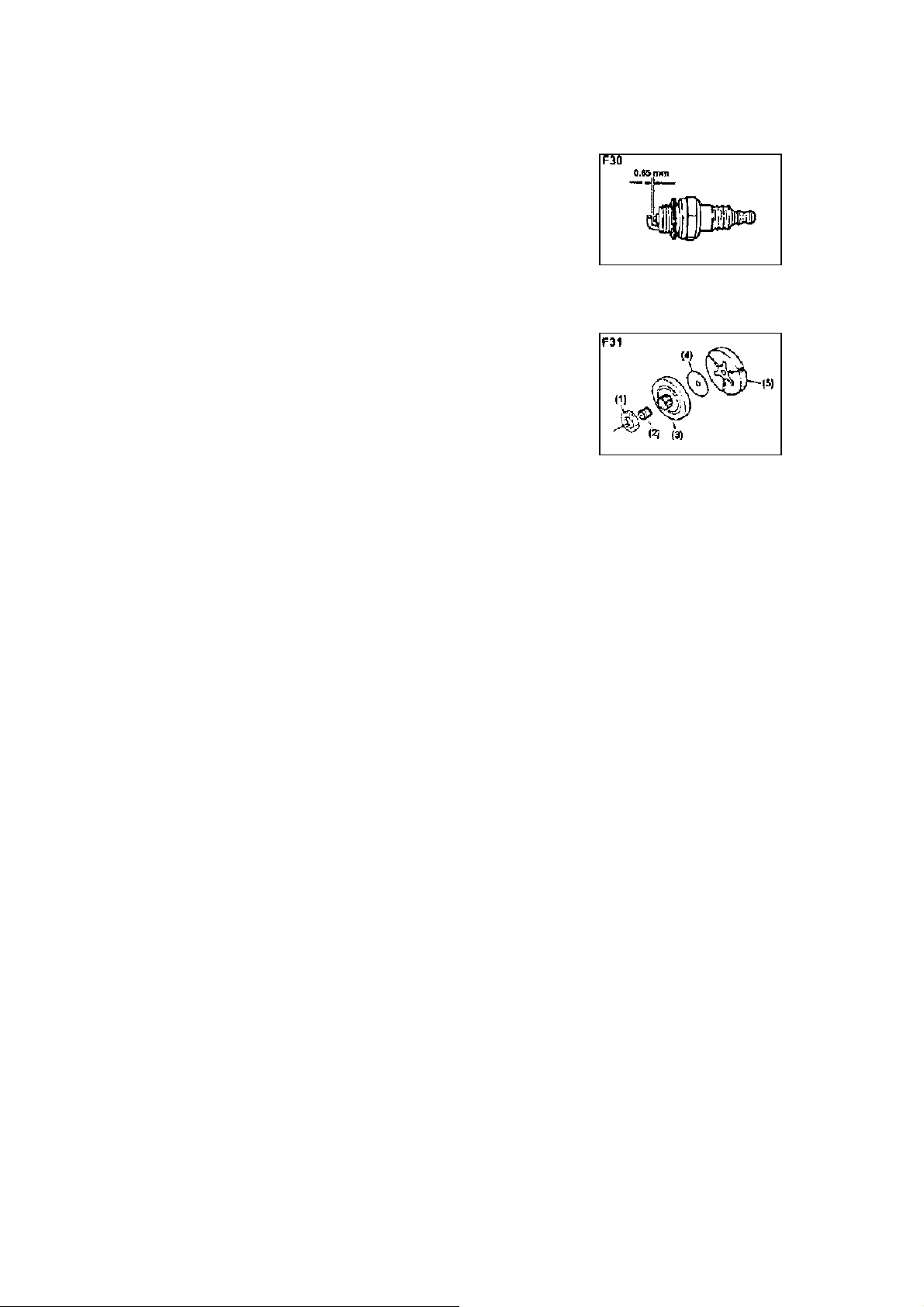

2. tændrør (F30) Rengør elektroder med en stålbørste og nulstil mellemrummet til 0,65mm som nødvendigt.

3. kædehjul (F31) Tjek for revner og slid som kan forstyrre kædetrækket. Hvis indlysende slidtage er fundet, bør der udskiftes med et nyt. Sammensæt aldrig en ny kæde med et slidt kædehjul, eller en slidt kæde med et nyt kædehjul.

(1) kædehjul (2) nåleleje (3) koblingstromle (4) afstandsskive (5) koblingssko

4. brændstoffilter

Demonter filtret og vask det i benzin eller udskift det med et nyt, hvis det er nødvendigt.

5. Oliefilter

Demonter filtret og vask det i benzin eller udskift det med et nyt, hvis det er nødvendigt.

6. Forreste og bagerste støddæmpere

Udskift hvis den klæbende del skaller af eller hvis revner observeres på gummidelen.

10. Vedligeholdelse af savens kæde og sværd

Savens kæde

⚠ Advarsel

Det er meget vigtigt for en glat og sikker drift at skæret altid er skarpt.

Dit skær skal slibes når:

 Savsmuld bliver pulverlignende  Du skal bruge ekstra kraft til at save.  Snittets vej er ikke lige.  Vibrationerne forøges.  Brændstofforbruget forøges.

Page 17

Standardindstillinger for skæret

⚠ Advarsel

Ifør dig sikkerhedshandsker

 Før filing:  Hold motorsaven sikkert  Sikre dig at motoren er slukket  Brug en rund fil af passende størrelse til din

kæde Kædetype: 21VB Filstørrelse: 3/16 tommer (4,76mm)

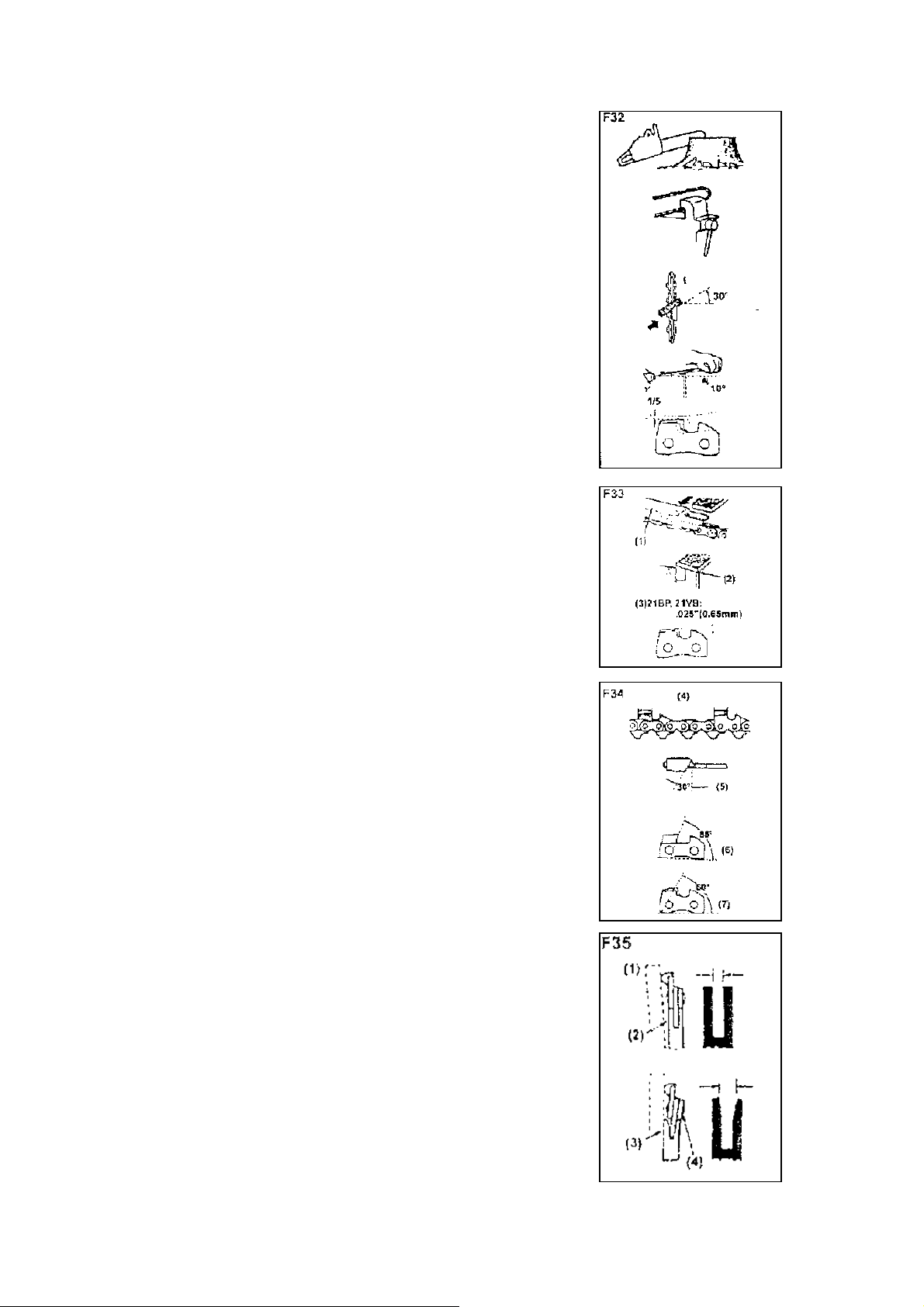

Placer din fil på skæret of skub lige fremad. Hold positionen på filen som vist på illustrationen. (F32) Efter at skæret er indstillet , så tjek dybdemåleren og fil den til det passende niveau som vist på illustrationen. (F33)

⚠ Advarsel

Sørg for at få afrundet den forreste kant for at reducere chancen for tilbageslag eller brud på bindestroppen.

(1) Kontrol af passende mål (2) Lav skulderen rund (3) Standard dybdemål

Sikre dig at hver kniv har samme længde og kantvinkel som der er illustreret. (F34)

(4) Knivenes afstandslængde (5) Filingsvinkel (6) Sideplade vinkel (7) Topplades skæringsvinkel

Sværdet

 Vend sværdet lejlighedsvis for at undgå delvis

slidtage.

 Sværdets spor skal altid være et kvadrat.

Undersøg om der er slid på sporet. Anvend en lineal på sværdet og ydersiden af en af knivene. Hvis der observeres en forskel mellem dem, er sporet normalt. Ellers er sporet slidt. Sådan et sværd skal repareres eller skiftes. (F35)

(1) Lineal (2) Forskel (3) Ingen forskel (4) Kæden vipper

Page 18

11. specifikationer

Motorsavsmodel

4500

5200

Masse (uden sværd og kæde)

5.50 (kg)

Dimensioner (uden sværd og kæde)

410x235x265 (mm)

Brændstof

Blanding (benzin 25: tocylinderolie 1)

Brændstoftankens kapacitet

550 (ml)

Kædeolie

Motorolie SAE#10W-30

Olietankens kapacitet

260 (ml)

Motorens fortrængning

45 (cm3)

51.3 (cm3)

Motorens maksimale kraft

1.7kw/7500rpm

2.2kw/7500rpm

Motorens maksimale fart med skærende element

10000rpm

10000rpm 11

Motorens maksimale fart ved tomgang

2800rpm

2800rpm 12

Maksimale skærelængde

450 (mm)

500 (mm) 13

Tandhjul

7Tx0.325

Savkædens bane

0.325 (tommer)

Savkædens sporvidde

0.058 (tommer)

0.058 (tommer) 16

Sværdtype

Næsekædehjul

Sværdstørrelse

18 (tommer)

20 (tommer)

Olietilførselssystem

Automatisk pumpe med justering
