AĞ KAMERASI

Kullanım Kılavuzu

QND-8010R/8020R/8030R/8080R

QNV-8010R/8020R/8030R/8080R

QNO-8010R/8020R/8030R/8080R

Ağ Kamerası

Kullanım Kılavuzu

Telif hakk ı

Hanwha Techwin

©2019

Ticari marka

Burada belirtilen her bir ticari marka tescillidir. Bu kılavuzda bahsi geçen ürünün adı ve ticari markalar ilgili şirketin tescilli ticari mark alarıdır.

Kısıtlama

Bu dokümanın telif hakkı saklıdır. Resmi yetki olmadan, hiçbir koşul altında, bu doküman çoğaltılamaz, dağıtılamaz, kısmen veya tamamen değiştirilemez.

Sorumluluk Reddi

Hanwha Techwin

bir garanti verilmemektedir. Bu belgenin kullanımı ve bundan kaynaklanan tüm sonuçların sorumluluğu tamamen kullanıcıya aittir.

Techwin

Tasarım ve spesikasyonlar önceden bildirim yapılmadan değiştirilebilir.

İlk yönetici kimliği “admin”dir ve ilk kez oturum açıldığında şifrenin ayarlanması gerekir.

Lütfen kişisel bilgilerinizi güvenli şekilde korumak ve bilgilerin çalınmasını önlemek için her üç ayda bir şifrenizi değiştirin.
Lütfen güvenlik ve şifrenin yanlış yönetilmesinden kaynaklanan diğer sorunların kullanıcının sorumluluğunda olduğunu unutmayın.

bu belgedeki içeriklerin bütünlüğünü ve doğruluğunu sağlamak için mümkün olan tüm çabayı göstermekle birlikte resmi

bu belgenin içeriklerini önceden bildirim yapmadan değiştirme hakkını sak lı tutar.

Co., Ltd Tüm hakları saklıdır.

Hanwha

genel bakış

ÖNEMLİ GÜVENLİK YÖNERGELERİ

1. Bu yönergeleri okuyun.

2. Bu yönergeleri saklayın.

3. Uyarıları dikkate alın.

4. Yönergeyi takip edin.

5. Bu cihazı suyun yakınında kullanmayın.

6. Ürün yüzeyinde kirlenen alanı, yumuşak kuru veya nemli bir bezle silin.

(Ürünün şeklini bozabilecek veya hasar verebilecek, alkol, solventler veya surfaktanlar içeren deterjan veya
kozmetik ürünler kullanmayın)

7. Havalandırma deliklerini kapatmayın. Üreticinin talimatlarına göre kurun.

Radyatör, ısı aygıtları gibi ısı kaynaklarının veya (amplifikatörler dahil) ısı üreten diğer cihazların yaynına koymayın.

8.

9. Güvenlik amaçlı polarize veya topraklamalı tip fişi bozmayın.

Polarize fiş, biri diğerinden daha geniş iki ağza sahiptir. Topraklama tipi fiş iki ağza ve üç topraklama dişine
sahiptir. Geniş ağız veya üçüncü diş güvenliğiniz için sağlanmıştır.
Verilen fiş prizinize uymuyorsa tam uyan bir prizle değiştirmek için elektrikçiyle görüşün.

10. Özellikle fişlerde, priz yuvalarında ve üründen çıkan uçlarda sıkışan veya yürüyüş yolu üzerinde olan güç

kablosunu koruyun.

11. Yalnızca üretici tarafından belirtilen ekleri/ aksesuarları kullanın.

12. Yalnızca üretici tarafından belirtilen veya cihazla birlikte satılan tekerlekli taşıma sehpası,

kamera ayağı, üç ayaklı sehpa, dirsek veya masa kullanın. Tekerlekli taşıma sehpası
kullanıldığında, devrilmeden kaynaklanabilecek yaralanmalardan kaçınmak için sehpa/cihaz
kombinasyonunu dikkatli taşıyın.

13. Fırtına sırasında veya uzun süre kullanılmadan bırakıldığında bu cihazı prizden çıkartın.

14. Bütün servis işlemlerini yetkili servis personeline bildirin. Güç kaynağı kordonu veya fişin

zarar görmesi, sıvının dökülmesi veya cihazın içine nesne düşmesi, cihazın yağmura veya neme maruz kalması,
normal çalışmaması veya düşmesi gibi herhangi bir şekilde cihaz hasar gördüğünde servis gereklidir.

15. Bu ürünün “Class2” veya “LPS” olarak işaretlenmiş bir Listelenmiş Güç Kaynağı Ünitesi olması ve PoE(48V),

0,16A olarak derecelendirilmesi amaçlanmıştır. (QNO-8010R/8020R/8030R)

16. Bu ürünün “Class2” veya “LPS” olarak işaretlenmiş bir Listelenmiş Güç Kaynağı Ünitesi olması ve PoE(48V), 0,2A

olarak derecelendirilmesi amaçlanmıştır. (QNO-8080R)

17. Bu ürünün “Class2” veya “LPS” olarak işaretlenmiş bir Listelenmiş Güç Kaynağı Ünitesi olması ve PoE(48V),

0,14A olarak derecelendirilmesi amaçlanmıştır. (QND-8020R/8030R)

18. Bu ürünün “Class2” veya “LPS” olarak işaretlenmiş bir Listelenmiş Güç Kaynağı Ünitesi olması ve PoE(48V),

0,15A olarak derecelendirilmesi amaçlanmıştır. (QNV-8020R/8030R)

19. Bu ürünün “Class2” veya “LPS” olarak işaretlenmiş bir Listelenmiş Güç Kaynağı Ünitesi olması ve PoE(48V),

0,16A olarak derecelendirilmesi amaçlanmıştır. (QND-8010R/QNV-8010R)

20. Bu ürünün “Class2” veya “LPS” olarak işaretlenmiş bir Listelenmiş Güç Kaynağı Ünitesi olması ve PoE(48V),

0,19A olarak derecelendirilmesi amaçlanmıştır. (QND-8080R/QNV-8080R)

21. Bu ürünün yalıtım gücüyle beslenmesi amaçlanmıştır.

22. Ürünü kurarken aşırı güç kullanırsanız, kamera hasar görebilir ve arıza yapabilir. Uyumsuz aletler kullanarak

ürünü zorla yüklerseniz, ürün hasar görebilir.

23. Ürünü kimyasal madde veya yağ buharı bulunan veya bunların oluşabileceği bir yere kurmayın. Soya yağı gibi

yenilebilir yağlar ürüne hasar verebilir veya şeklini bozabilir; ürünü mutfakta veya mutfak masasına yakın bir yere
kurmayın. Bu, ürünün zarar görmesine neden olabilir.

24. Ürünü kurarken, ürün yüzeyinin kimyasal madde ile lekelenmesine izin vermemeye dikkat edin. Temizleyici veya

yapıştırıcı gibi bazı kimyasal solventler ürünün yüzeyine ciddi hasar verebilir.

25. Ürünü tavsiye edildiği şekilde kurmazsanız/kaldırmazsanız, üretim işlevleri/performans garanti edilemez.

Kullanıcı kılavuzundaki “Kurulum ve Bağlantı” bölümüne bakarak ürünü kurun.

26. Ürünün su içinde kurulması veya kullanılması ürüne ciddi zararlar verebilir.

27. Hızlı sıcaklık değişimleri domun içinde buzlanmaya neden olabilse de, videoda sorun yaşanmayacaktır.

UYARI

YANGIN VEYA ELEKTRIK ŞOKU RISKINI AZALTMAK IÇIN, BU CIHAZI YAĞMUR VEYA
NEME MARUZ BIRAKMAYIN. CİHAZDAKİ HAVALANDIRMA IZGARALARINA VEYA DİĞER
DELİKLERE HİÇBİR METAL NESNE SOKMAYIN.

Cihaza sıvı damlatılmamalı veya dökülmemelidir; ayrıca vazo gibi sıvı dolu nesneler cihazın
yakınında bulunmamalıdır.

Yaralanmaları önlemek için, bu cihaz montaj talimatlarına göre Duvara/tavana güvenli şekilde
monte edilmelidir.

DİKKAT

DİKKAT

ELEKTRİK ÇARPMA RİSKİ

VARDIR AÇMAYIN

: ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN ARKA

DİKKAT

KAPAĞI KALDIRMAYIN (VEYA ARKASINI AÇMAYIN) KULLANICININ

MÜDAHELE EDEBİLECEĞİ PARÇA BULUNMAMAKTADIR.

YETKİLİ SERVİS PERSONELİNE BAŞVURUNUZ.

GRAFİK SEMBOLLERİNİN AÇIKLAMASI

Eşkenar üçgen içindeki ok uçlu şimşek sembolü, ürün muhafazasında, kişiyi
elektrik çarpmasına maruz bırakabilecek büyüklükte “tehlikeli gerilim” olduğunu
kullanıcıya haber vermeyi amaçlar.

Eşkenar üçgen içindeki ünlem işareti, ürünle beraber verilen literatürde önemli
çalışma ve bakım (servis) talimatlarının olduğunu kullanıcıya haber vermeyi
amaçlar.

●● GENEL BAKIŞ

Türkçe _3

genel bakış

Sınıf yapısı

Sınıf yapısındaki bir cihaz, koruyucu topraklama bağlantısı bulunan bir ELEKTRİK prizine
bağlanmalıdır.

Pil

Piller (takılı pil takımı veya piller), güneş ışığı, ateş veya benzeri yüksek ısı kaynaklarına maruz
bırakılmamalıdır.
Pil değiştirilemez.

CIHAZIN BAĞLANTISINI KESME

Arızalanması halinde elektrik fişini çekerek cihazdan çıkarın. Lütfen bölgenizdeki bir tamirciyi arayın.

ABD dışındaki bölgelerde, HAR koduyla onaylanan bir kuruluşun aksesuarlarıyla birlikte
kullanılabilir.

DİKKAT

Pil, yanlış pil tipiyle değiştirilirse, patlama riski oluşur.
Kullanılan pilleri talimatlara göre tasfiye edin.

Bu servis talimatları yalnızca yetkili servis personeline yöneliktir.
Elektrik çarpması riskini azaltmak için, gerekli yetkileriniz olmadığı sürece çalıştırma talimatlarında
yer alan servis işlemlerinden başka bir işlem gerçekleştirmeyin.

Lütfen güç girişini yalnızca bir kamera ile kullanın; diğer cihazlar bağlanmamalıdır.

ITE yalnızca PoE ağlarına bağlanabilir, harici bir tesise yöneltilemez.

Lütfen aşağıdaki önerilen güvenlik önlemlerini dikkatle okuyun.

yBu cihazı düz olmayan bir yüzeye yerleştirmeyin.
yDoğrudan güneş ışığına maruz kalacağı bir yüzeye, ısıtma cihazlarının yakınına veya aşırı

soğuk bir alana monte etmeyin.
yBu cihazı iletken nesnelerin yakınına yerleştirmeyin.
yBu cihazı kendiniz onarmaya çalışmayın.
yÜrünün üzerine su dolu bir bardak koymayın.
yManyetik kaynakların yakınına monte etmeyin.
yHavalandırma açıklıklarını kapatmayın.
yÜrünün üzerine ağır nesneler koymayın.
yKamerayı kurarken/sökerken lütfen koruyucu eldiven giyin.

Ürünün yüksek sıcaklıktaki yüzeyi yanmaya neden olabilir.

Kullanım Kılavuzu, ürünlerin nasıl kullanılabileceğini gösteren bir kılavuz kitaptır.
Kitaptaki kullanım sembolü şu anlamlara gelmektedir.

yReferans : Ürünün kullanımına yardımcı olacak bilgiler sağlandığında
yUyarı : Talimata uyulmaması nedeniyle ürünün zarar görmesi veya yaralanma olasılığı söz

konusuysa

 Lütfen bu kılavuzu ürünleri kullanmadan önce güvenliğiniz için okuyun ve güvenli bir yerde

saklayın.

UYARI

IR LED,’in yol açabileceği hasarladan kaçınmak için çalışır durumdaki lambaya bakmayın.

Yalnızca aşağıdaki modeller için.

QND-8010R/8020R/8030R/8080R
QNV-8010R/8020R/8030R/8080R
QNO-8010R/8020R/8030R/8080R

4_ genel bakış

Risk Grubu 1

UYARI Bu ürün kızılötesi (IR) ışınım yapar.

Çalışır durumdaki lambaya bakmayın.

Ürün, IEC 62471 uyarınca test edilmiştir

İÇİNDEKİLER

GENEL BAKIŞ

3

KURULUM VE BAĞLANTI

13

AĞ BAĞLANTISI VE KURULUMU

24

3 Önemli Güvenlik Yönergeleri
6 Ürün Özellikleri
6 Önerilen PC Özelikleri
6 Tavsİye Edİlen

Karti Özellİk

6 NAS için önerilen teknik özellikler
7 Dahil Olanlar
8 İlk Bakiş (QND-8010R/8020R/8030R/

8080R)

10 İlk Bakiş (QNO-8010R/8020R/8030R/

8080R)

11 İlk Bakiş (QNV-8010R/8020R/8030R/

8080R)

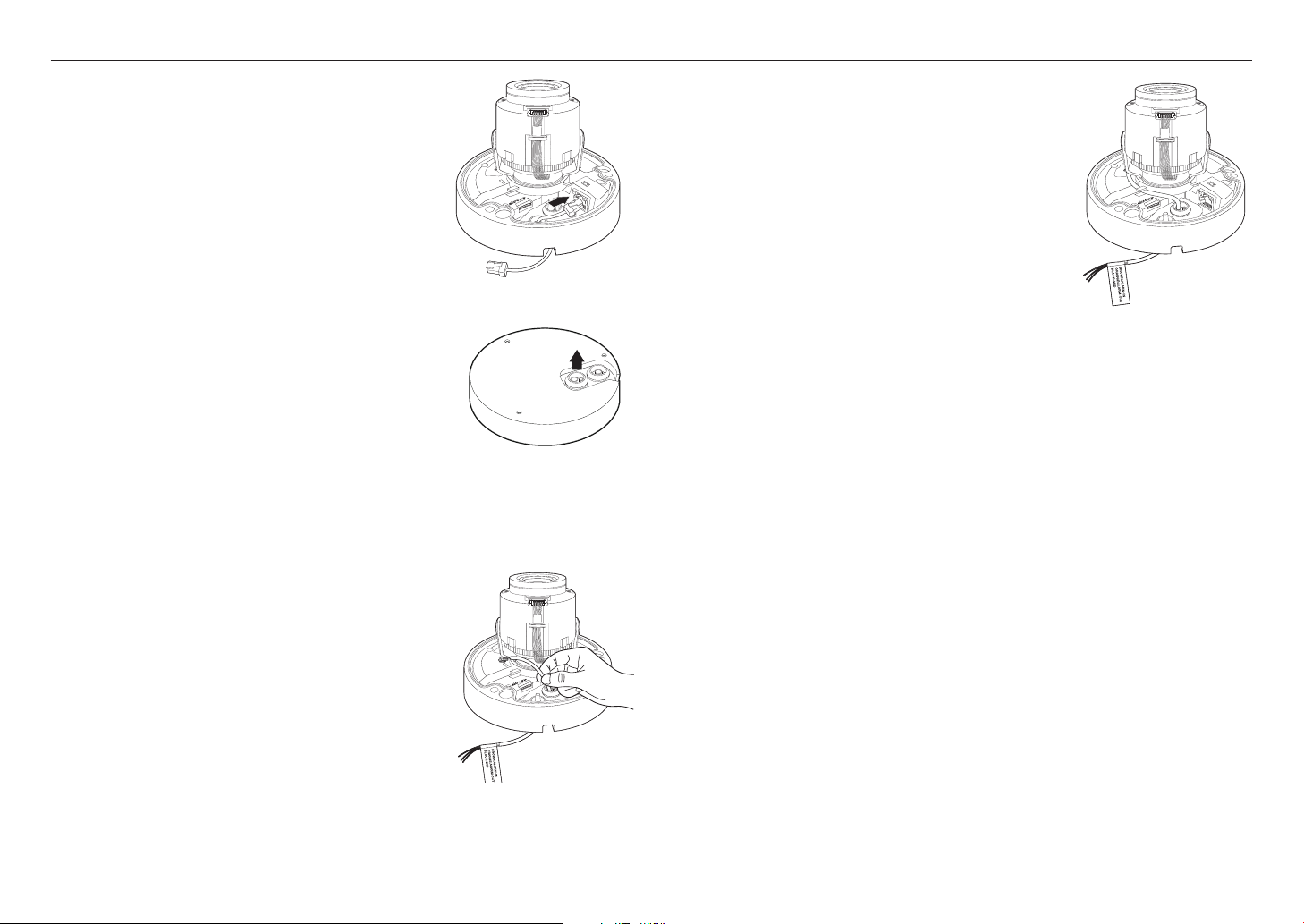

13 Kurulum (QND-8010R/8020R/8030R/

8080R)

14 Kurulum (QNO-8010R/8020R/8030R/

8080R)

15 Kurulum (QNV-8010R/8020R/8030R/

8080R)

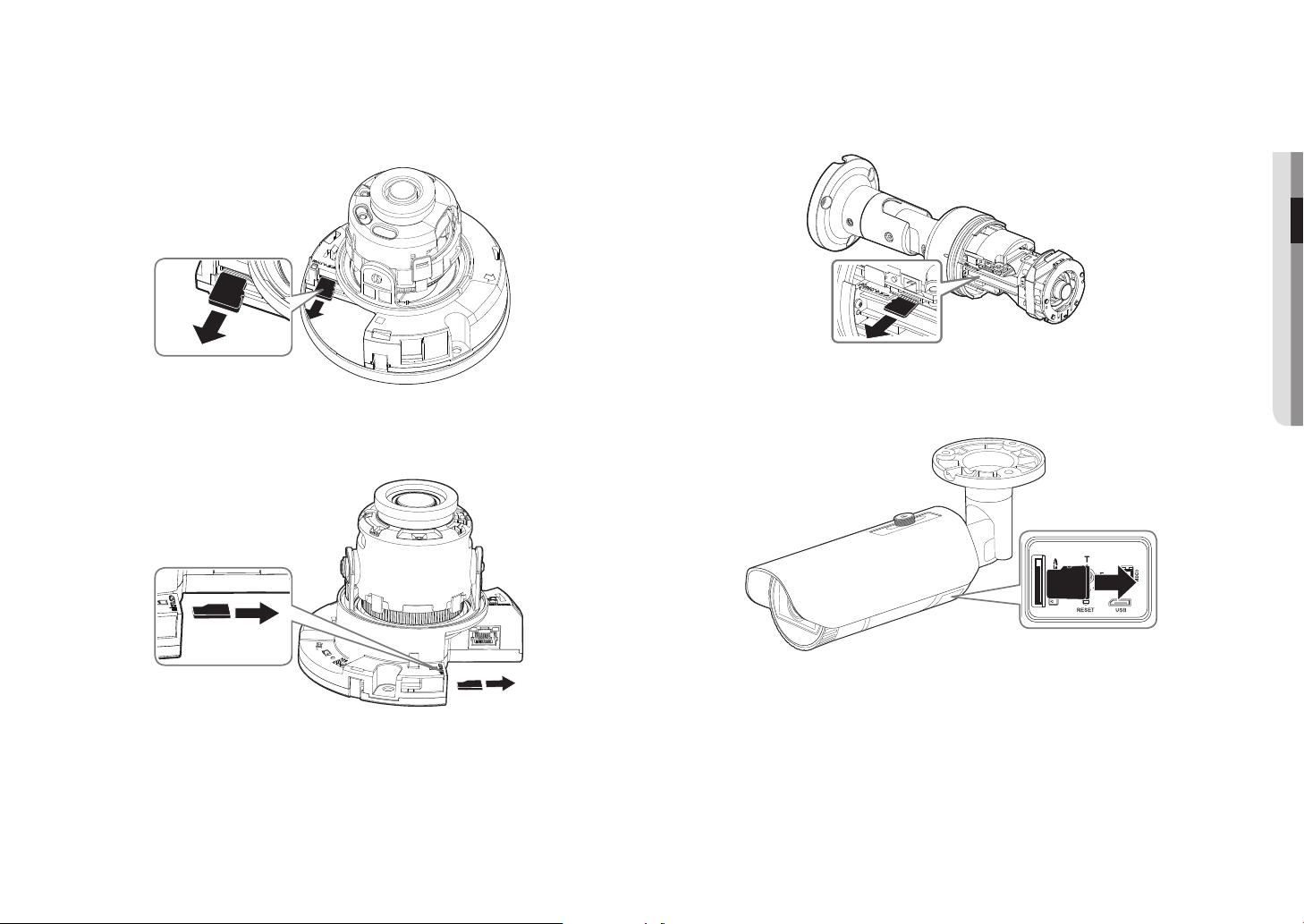

17 Micro SD Bellek Kartinin Takilmasi/

Çikarilmasi

20 Güç ve ağ

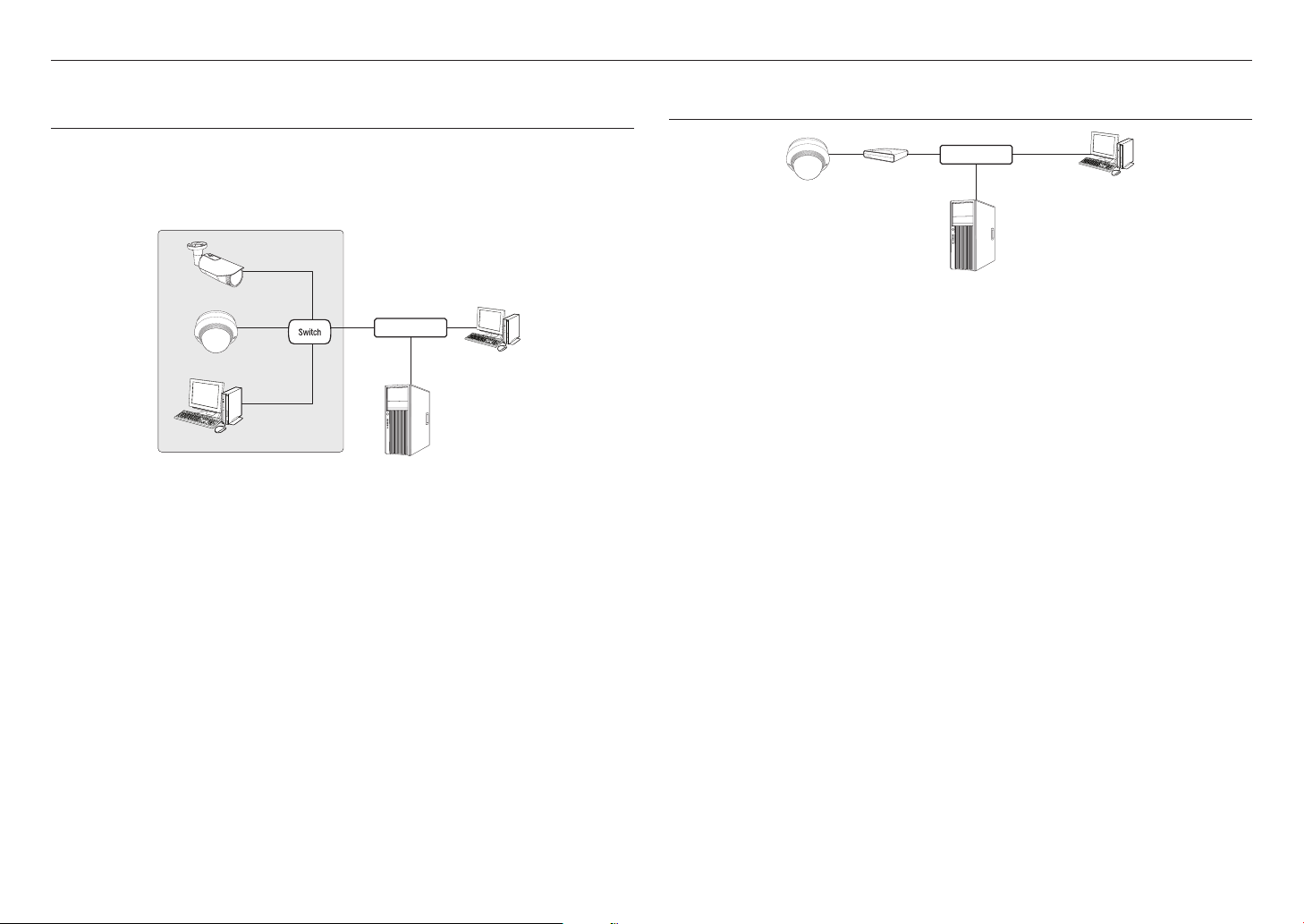

24 Kamerayi Doğrudan Yerel Alan Ağina

Bağlamak

24 Kameranin Doğrudan bir DHCP Tabanli

DSL/Kablolu Modeme Bağlanmasi

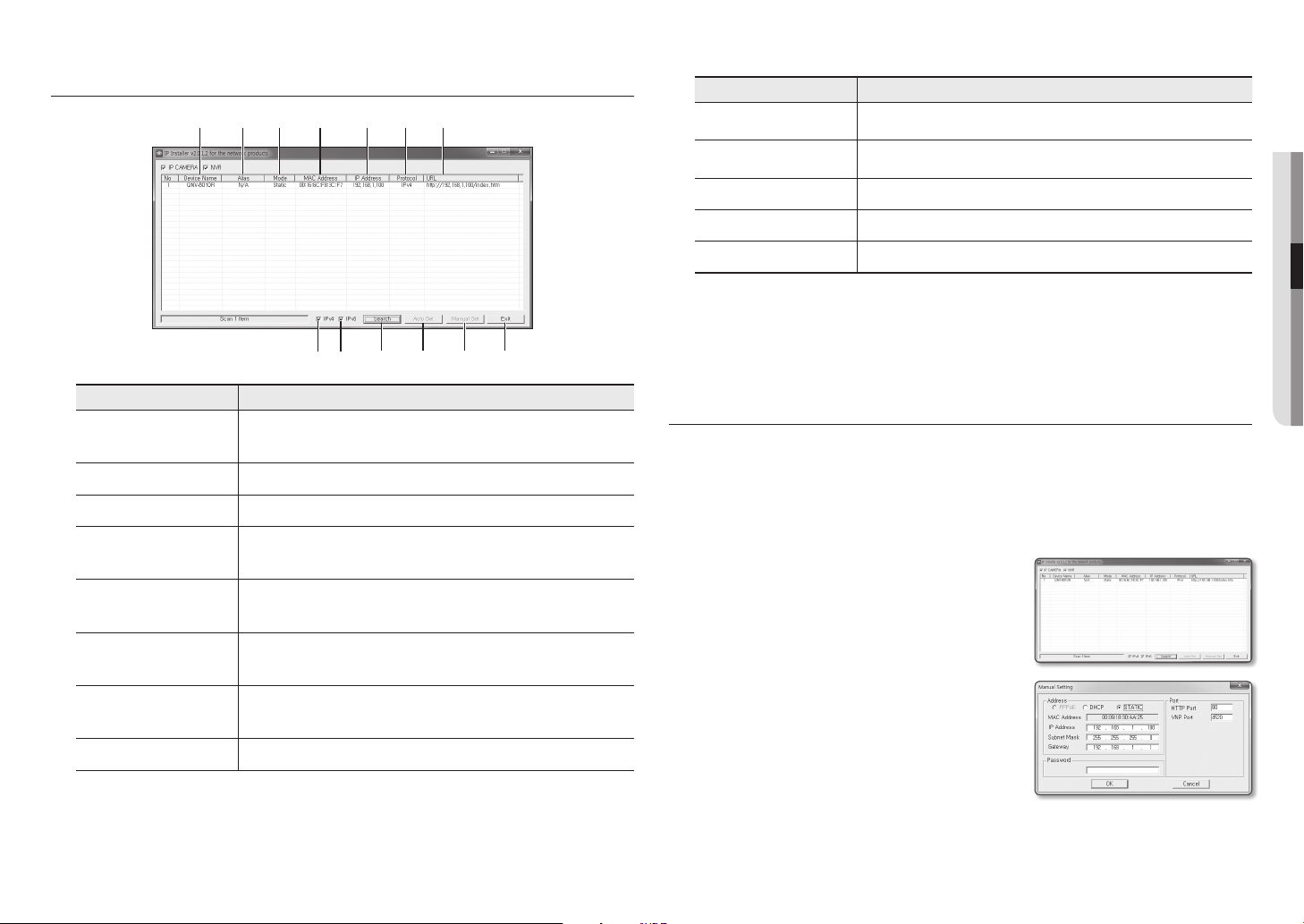

25 IP Installer’da kullanılan düğmeler

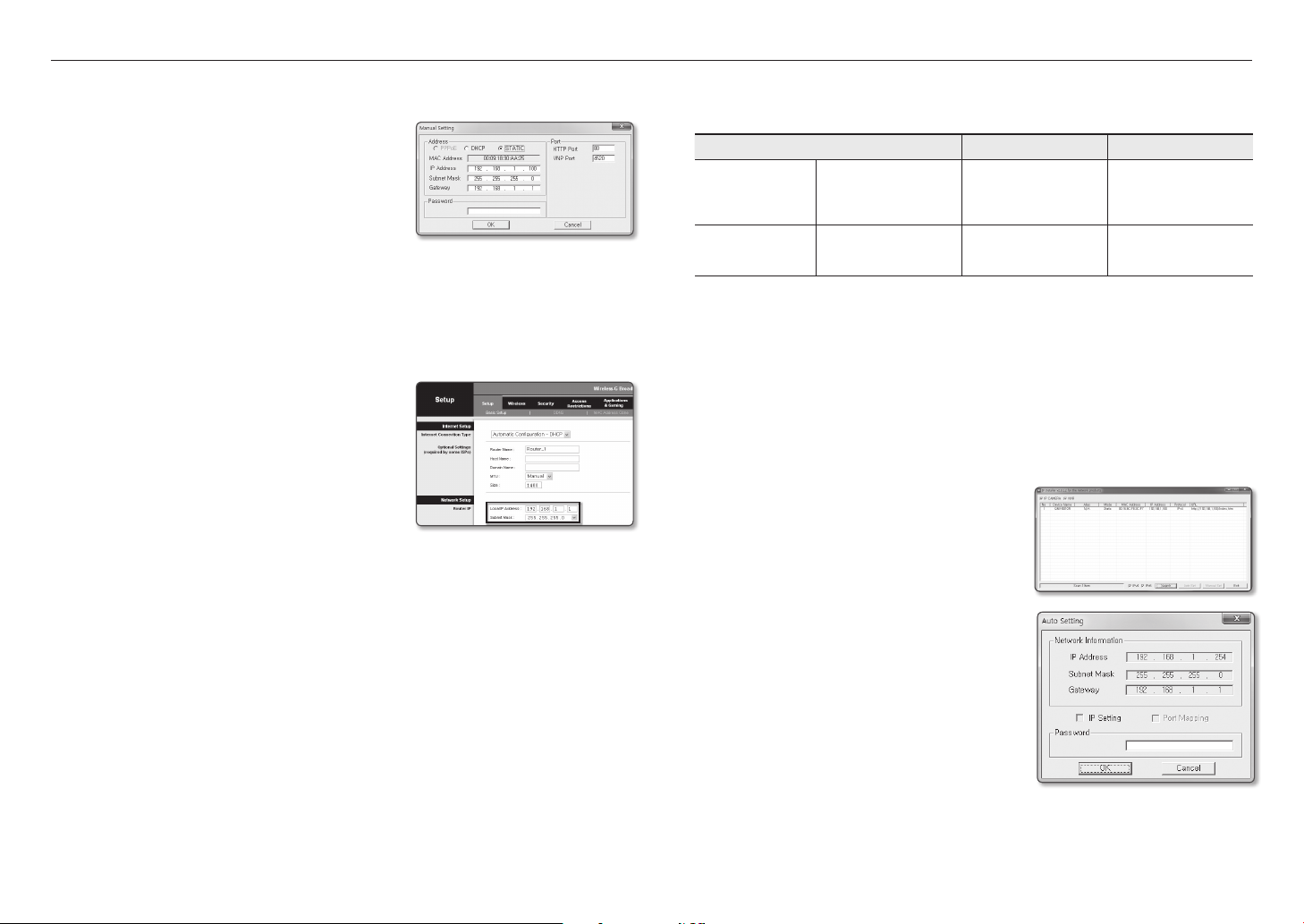

25 Statik IP Ayarı
27 Dinamik IP Ayarı
27 Bağlantı Noktası Aralığı Aktarım (Bağlantı

Noktası Eşleme) Ayarı

28 Kameraya paylaşılan bir yerel bilgisayardan

bağlanma

28 Kameraya İnternet aracılığıyla uzak bir

bilgisayardan bağlanma

Micro SD/SDHC/SDXC

Bellek

AĞ GÖRÜNTÜLEYICI

29

EK

31

29 Kameraya Bağlama

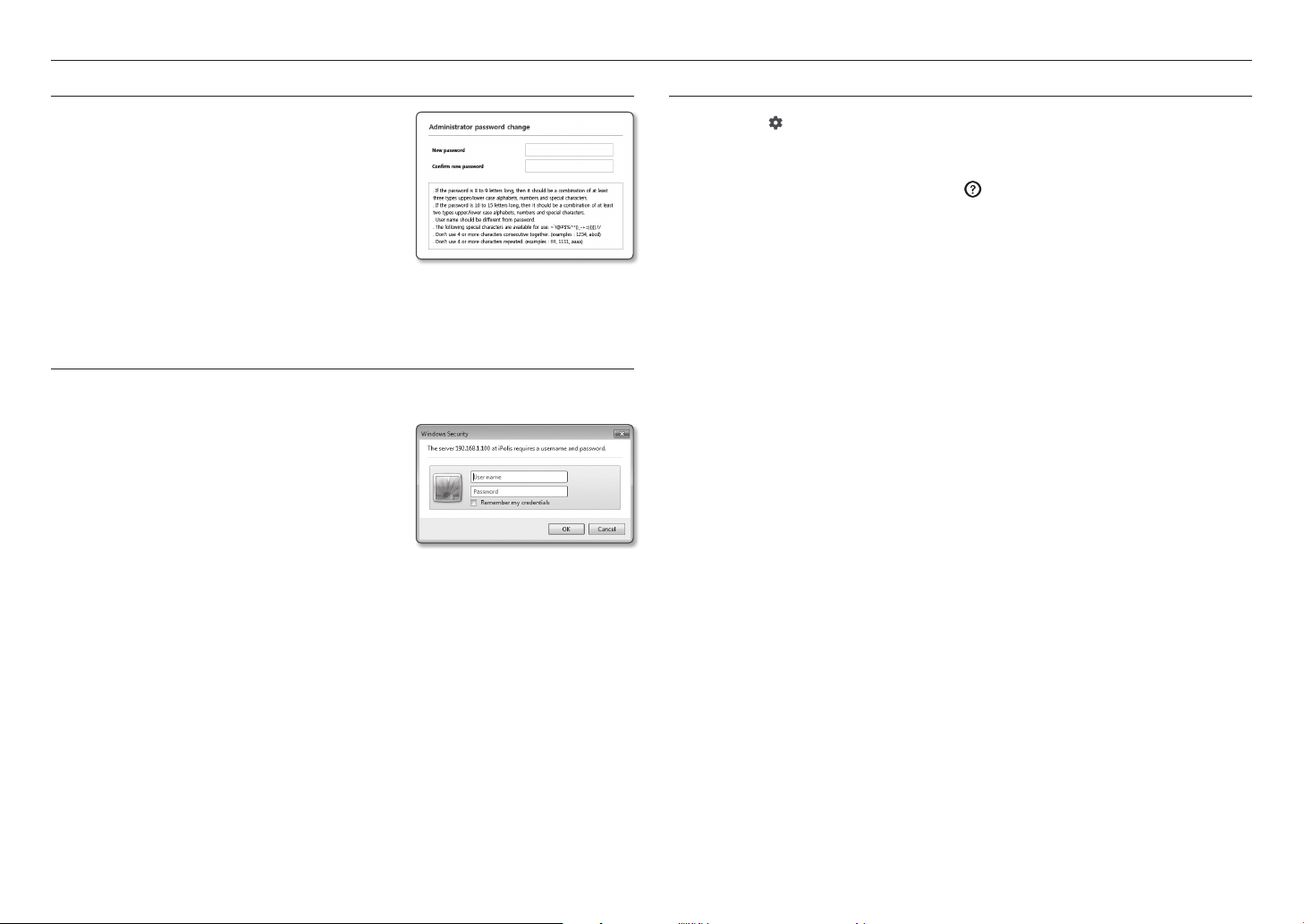

30 Şifre ayarı

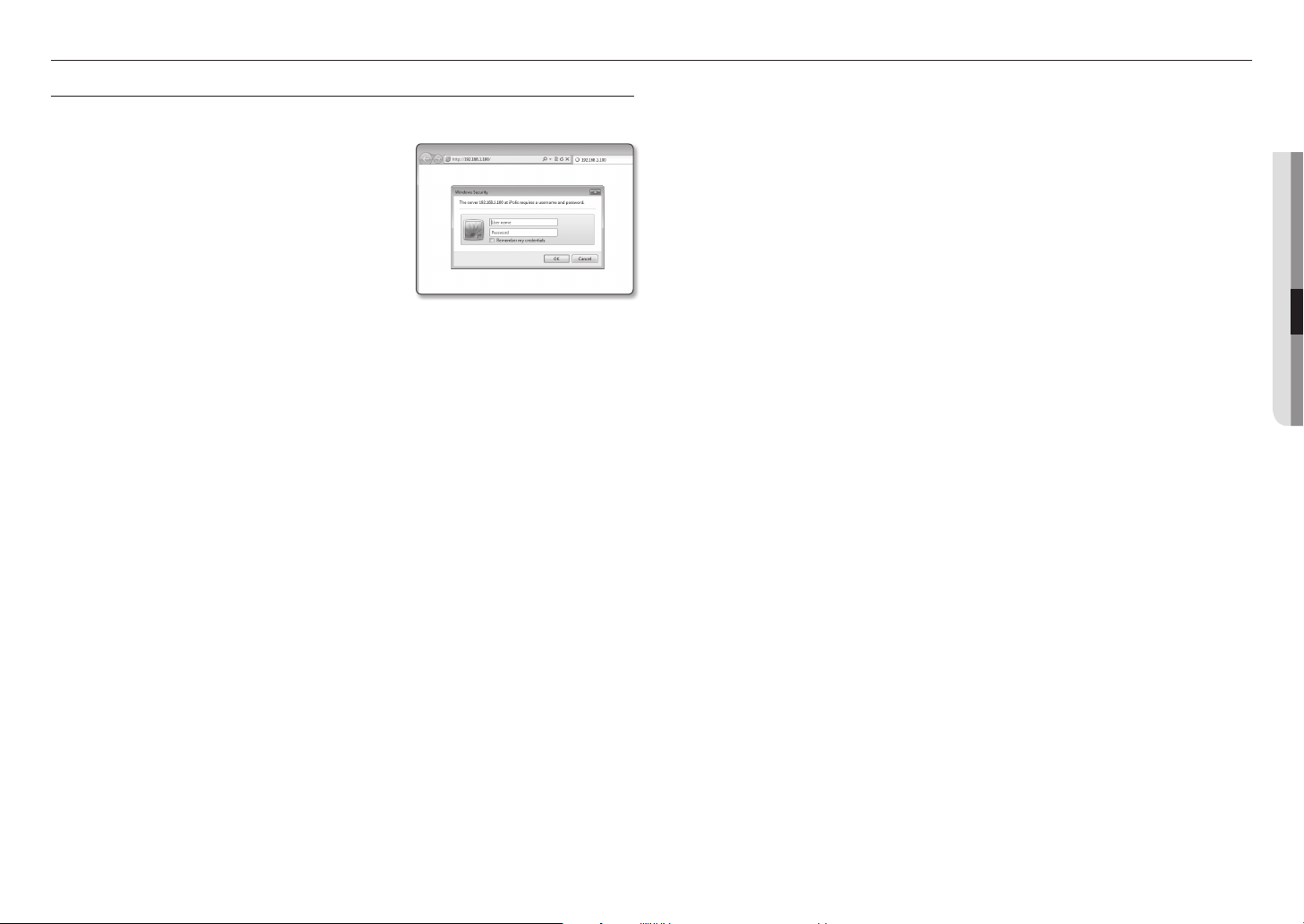

30 Oturum Açma
30 Kamera Web Görüntüleyicisi Kurulumu

31 Teknik Özellikler

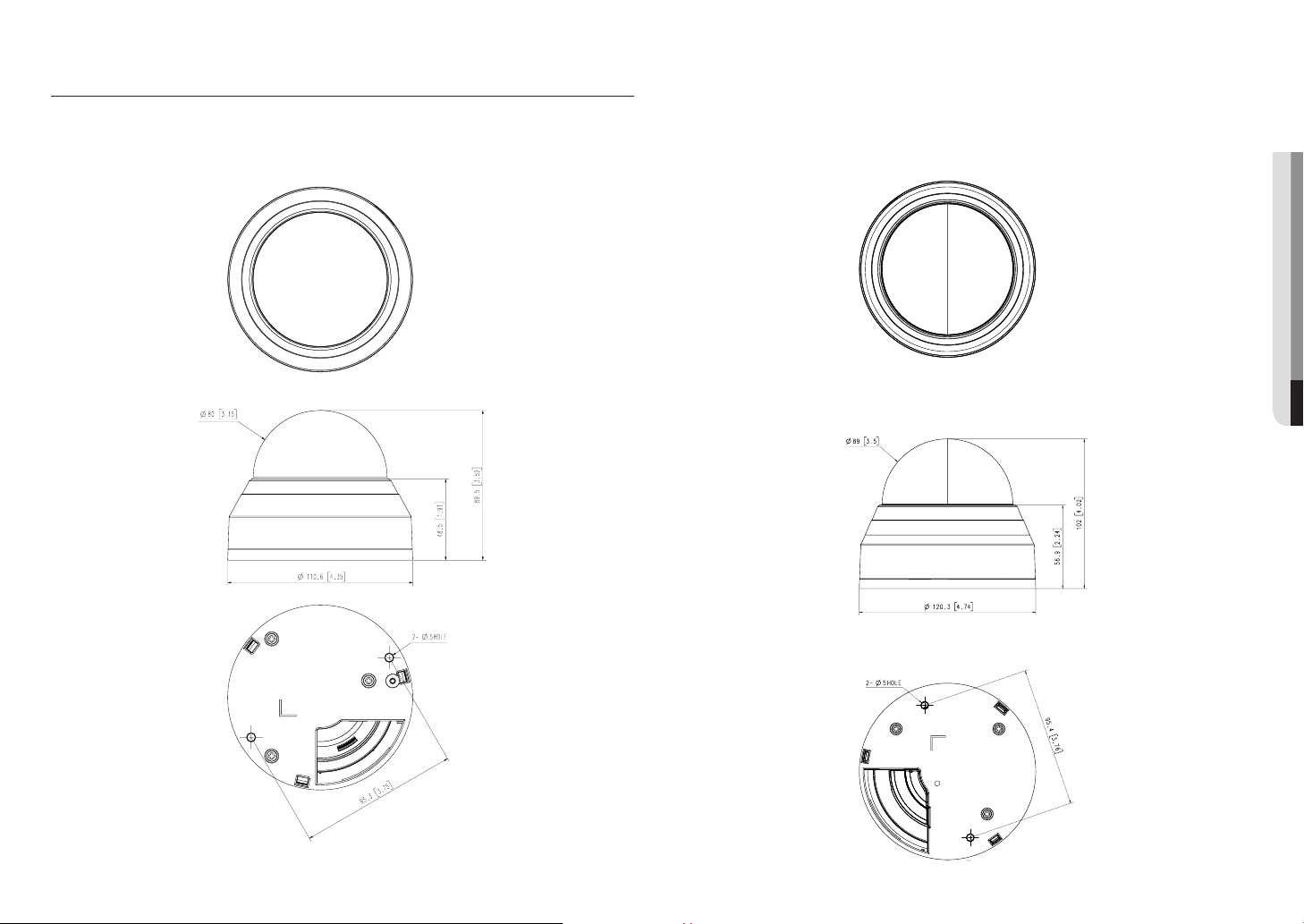

33 Ürün Genel Bilgileri (QND-8010R/8020R/

8030R/8080R)

34 Ürün Genel Bilgileri (QNO-8010R/8020R/

8030R/8080R)

35 Ürün Genel Bilgileri (QNV-8010R/8020R/

8030R/8080R)

36 Sorun Giderme
37 Open Source Announcement

●● GENEL BAKIŞ

Türkçe _5

genel bakış

ÜRÜN ÖZELLİKLERİ

• Toz/Su geçirmez (IP66) (QNV-8010R/8020R/8030R/8080R, QNO-8010R/8020R/8030R/8080R)

Toz geçirmez ve su geçirmez tasarım, ürünü rahatlıkla dış ortamda kurmanızı veya yağmura maruz bırakmanızı
sağlar.

• IR modu

IR göstergesi açıldığında, ürün objenin aşırı parlaklığını önlemek için IR moduna geçer ve böylece yakın
mesafedeki objeyi tanımlamanıza yardımcı olur.

• 5 megapiksel çözünürlüklü videoları destekler

• Çoklu Akış

Bu ağ kamerası, videoları farklı CODEC’ler kullanarak aynı anda farklı çözünürlük ve kalitelerde görüntüleyebilir.

• Web Tarayıcısı Tabanlı İzleme

Bir yerel ağ ortamında görüntünün görüntülenmesi için İnternet web tarayıcısı kullanılır.

• Alarm

Bir olay meydana geldiğinde, video kullanıcı tarafından kaydedilen e-posta adresine veya FTP sunucusuna
gönderilir ya da Micro SD karta ya da NAS’a kaydedilir veya alarm çıkış terminaline bir sinyal gönderilir.

• Karıştırma Algılaması

Video izleme sırasında karıştırma girişimlerini algılar.

• Defokus algılama işlevi

Kamera lensinin defokus özelliğini algılar.

• Hareket Algılama

Kameranın video girişinden hareketleri algılar.

• Kesilen Ağın Otomatik Tespiti

Ağın kesildiğini bir olayı tetiklemeden önce algılar.

• ONVIF Uyumluluğu

Bu ürün, ONVIF Profile S&G desteğine sahiptir.
Daha ayrıntılı bilgi için, bkz. www.onvif.org.

ÖNERİLEN PC ÖZELİKLERİ

• CPU : Intel(R) Core(TM) i7 3.4 GHz veya daha üstü\

• RAM : 8G veya üstü

• Desteklenen İşletim Sistemi : Windows 7, 8.1, 10, Mac OS X 10.12, 10.13, 10.14

• Önerilen tarayıcı : Google Chrome

• Desteklenen Tarayıcılar : MS Explore11, MS Edge, Mozilla Firefox(sadece Window 64bit), Apple Safari(sadece
Mac OS X)

• VGA : PCIe 256MB GDDR3 video grafik kart veya daha üstü

※

Doğrulanmış OS ve tarayıcılarla ilgili ayrıntılı bilgi için lütfen eke bakın.

TAVSİYE EDİLEN

• Önerilen kapasite: 16 GB ila 128 GB (MLC tipi)

• Önerilen Üreticiler : SanDisk, Transcend

• Ürün Tipi : Yüksek dayanıklılık

• Uyumluluk, kart üreticilerine ve tiplerine bağlı olarak değişir.

MICRO SD/SDHC/SDXC

BELLEK KARTİ ÖZELLİK

NAS IÇIN ÖNERILEN TEKNIK ÖZELLIKLER

• Önerilen kapasite : 200GB veya üstü önerilir.

• Eşzamanlı erişim : Tek bir NAS birimi en çok on altı kameranın erişimini kabul edebilir.

• Bu kamera için, aşağıdaki üretici teknik özelliklerine sahip bir NAS kullanmanız önerilir.

Önerilen ürünler Mevcut boyutlar

QNAP NAS Eşzamanlı olarak en fazla 16 kamera erişebilir.

Synology NAS Eşzamanlı olarak en fazla 16 kamera erişebilir.

6_ genel bakış

NAS ekipmanını video kaydetmek dışında bir amaçla kullanıyorsanız, erişilebilir kamera sayısı düşürülebilir.

`

J

DAHİL OLANLAR

NETWORK

ACT LINK

RESET

Kameranızın ve aksesuarlarınızın ürün ambalajında bulunup bulunmadığını lütfen kontrol edin.
(Satış yapılan her ülkede aksesuar aynı değildir.)

Görünüm Öğe Adı Adet Açıklama Model Adı

1

QND-8010R/8020R/

8030R/8080R

Görünüm Öğe Adı Adet Açıklama Model Adı

L Anahtar (yıldız biçimli)

Dome kapağını çıkarmak ve değiştirmek

1

için kullanılır

QNV-8010R/8020R/

8030R/8080R,

●● GENEL BAKIŞ

Kamera

1

1

Talimat kitabı,

Installer yazılım CD’si

Hızlı Kullanma Kılavuzu

(İsteğe bağlı)

Garanti kartı
(İsteğe bağlı)

1

1

1

Şablon 1 Ürün montaj rehberi

Allen Anahtarı

Kameranın yönünü kontrol etmek için

1

kullanılır

QNO-8010R/8020R/

8030R/8080R

QNV-8010R/8020R/

8030R/8080R

QND-8010R/8020R/

8030R/8080R,

QNV-8010R/8020R/

8030R/8080R,

QNO-8010R/8020R/

8030R/8080R

QND-8010R/8020R/

8030R/8080R,

QNV-8010R/8020R/

8030R/8080R,

QNO-8010R/8020R/

8030R/8080R

QND-8010R/8020R/

8030R/8080R,

QNV-8010R/8020R/

8030R/8080R,

QNO-8010R/8020R/

8030R/8080R

QND-8010R/8020R/

8030R/8080R,

QNV-8010R/8020R/

8030R/8080R,

QNO-8010R/8020R/

8030R/8080R

QNO-8010R/8020R/

8030R/8080R,

Alarm kablosu

Alarm kablosu

RJ45 su geçirmezlik aksesuarı

Güneşlik

Güneşlik Tutacağı

Kart tipi nem emici

Monitör test kablosu

1

Bir alarma bağlanırken kullanılır

1

Bir alarma bağlanırken kullanılır

Nemli yerlerde kurulum yapmak için

1

1

Kamerayı direkt güneş ışığından korur.

1

kullanılır

Güneşliği kameraya sabitler.

3

Kurulduğunda takılıdır.

1

Kameranın taşınabilir bir görüntü

cihazına bağlantısını test etmek için

1

kullanılır

QND-8010R/8020R/

8030R/8080R

QNV-8010R/8020R/

8030R/8080R

QNO-8010R/8020R/

8030R/8080R

QNO-8010R/8020R/

8030R/8080R

QNO-8010R/8020R/

8030R/8080R

QNO-8010R/8020R/

8030R

QNV-8010R/8020R/

8030R/8080R

QND-8010R/8020R/

8030R/8080R,

QNV-8010R/8020R/

8030R/8080R,

QNO-8010R/8020R/

8030R/8080R

Türkçe _7

NETWORK

ACT LINK

RESET

genel bakış

Görünüm Öğe Adı Adet Açıklama Model Adı

Kablo burcu

Üst Kapak Kurulum Aparatı

1

LAN kablosu bağlamak için kullanılır.

1

QNV-8010R/8020R/

8030R/8080R

Kurulum için İsteğe Bağlı Aksesuarlar

Kurulumu daha kolay gerçekleştirmek için, mevcut olan isteğe bağlı uygun aksesuarları satın alabilirsiniz.

Model Adı Askı Montaj Arka Kutu Direğe Montaj Tümü

QNV-8010R/8020R/8030R SBP-122HMW SBV-120GW

QNV-8080R SBP-301HMW2 SBV-136BW

QND-8010R/8020R/8030R SBP-300HMW7

QND-8080R SBP-122HMW

QNO-8010R/8020R/
8030R/8080R

QNO-8080R SBO-126B

SBO-100B1 SBP-302PM

SBP-300LMW
(Parapet Montajı)

SBP-300CMW
(Tavana Montaj)

SBP-300WMW1
(Duvara Montaj)

SBP-300NBW
(Montaj Kutusu)

SBP-300PMW
(Direğe Montaj)

SBP-300KMW
(Köşeye Montaj)

İLK BAKİŞ (QND-8010R/8020R/8030R/8080R)

Görünüm

Madde Açıklama

Dome Kapağı Mercek ve ana birimi korumakta kullanılan muhafaza kapağı.

a

Kamera Muhafazası Kamera gövdesini kapatan yuva bölümü.

b

a

b

8_ genel bakış

Ek Cihazlar

1,ALARMIN/OUT

2ALAIN

ACT LINK

NETWORK

FRONT

Madde Açıklama

İç kapak Ana gövde için koruyucu kapak.

cdba

ACT LINK

NETWORK

RESET

e

VIDEO

FRONT

1. ALM OUT

f

2. ALM IN

GND

g

1 2 3

a

Aydınlatma Sensörü IR LED’i kontrol etmek için gelen ışığı algılar.

b

Mercek Kamera Lensi.

c

IR LED’i

d

Reset Düğmesi

e

Test Monitörü Çıkışı

f

Bu kızılötesi LED’ler aydınlatma sensörü tarafından kontrol edilir.
(LED ampullerin sayısı modele bağlı olarak değişir.)

Düğme, tüm kamera ayarlarını fabrika varsayılan ayarlarına geri döndürür.
Sistemi yeniden başlatmak için yaklaşık 5 saniye basılı tutun.

J Kamerayı sıfırlarsanız, DHCP’nin etkinleştirilmesi için ağ ayarları yapılır. Ağda DHCP

sunucusu yoksa, ağa bağlanabilmek için IP adresi, Alt ağ maskesi, Ağ geçidi gibi temel
ağ ayarlarını değiştirmek için IP Installer programını çalıştırmanız gerekir.

Video çıkışı izlemesinin test edilmesi için çıkış portu. Mobil ekrana bağlanmak için test
monitörü kablosunu kullanın ve test videosunu kontrol edin.

●● GENEL BAKIŞ

ARM-OUT Alarm çıkış sinyalini bağlamak için kullanılır.

Alarm I/O Bağlantı Noktası

g

ARM-IN

Alarm giriş sensörünü veya harici gündüz/gece sensörünü bağlamak
için kullanılır.

GND Alarm giriş/çıkış sinyallerinin bağlandığı ortak portlardır.

Micro SD Bellek Kartı

h

Bölmesi

PoE Konektörü Bir Ethernet kablosu üzerinden ağa bağlanır ve güç sağlar.

i

Micro SD bellek kartı için bölme.

T Yakınlaştır (Tele)

W Uzaklaştır (Geniş)

Yakınlaştırma/Odak Kontrol

j

N

T

W

F

AF

VIDEO

RESET

Düğmesi

N Yakındaki bir nesneye odaklanma (Yakın)

F Uzak bir nesneye odaklanma (Uzak)

Odak Kontrolü Otomatik odak kontrolü için bu düğmeye basın.

ih

j

<QND-8080R>

Türkçe _9

genel bakış

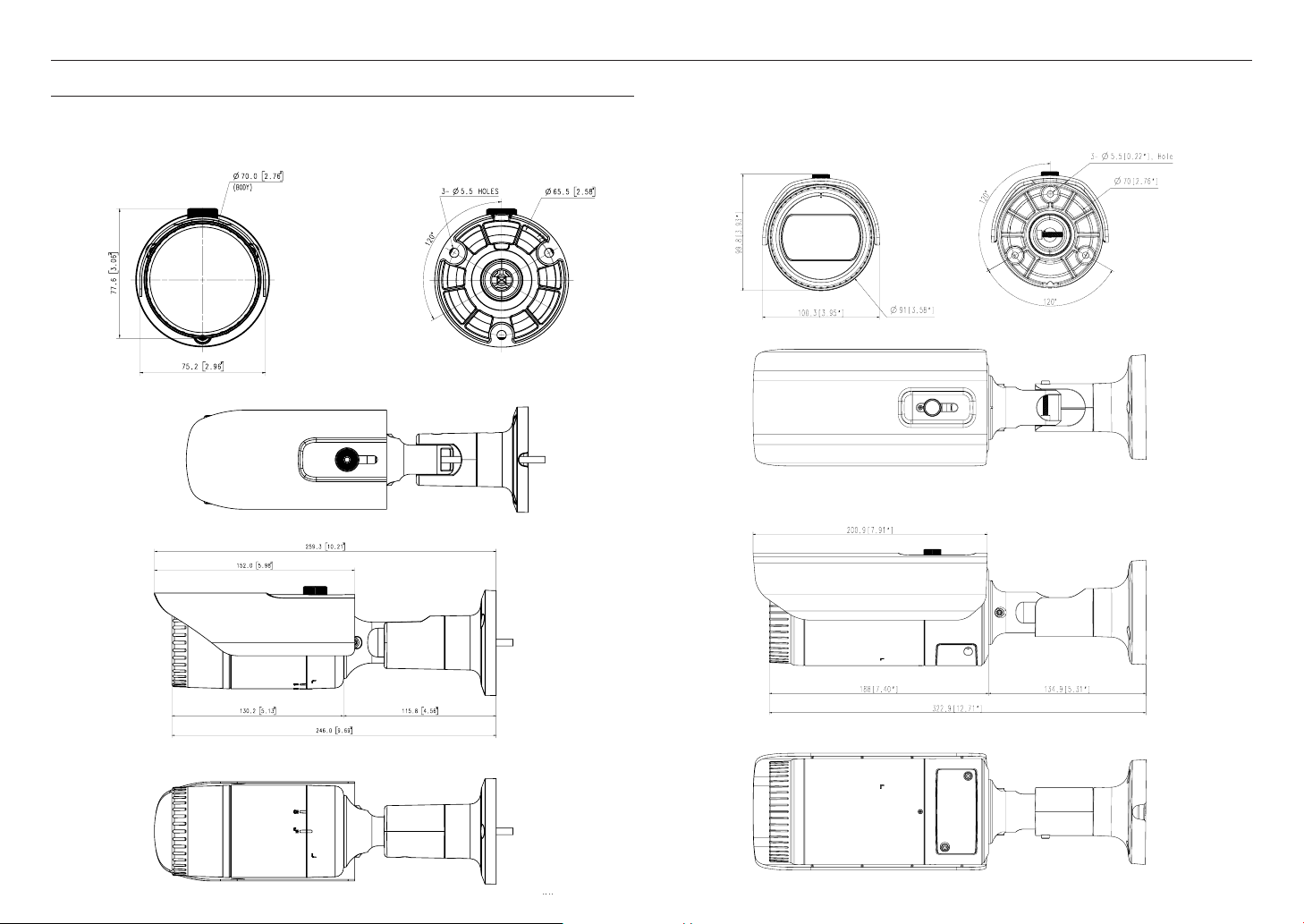

İLK BAKİŞ (QNO-8010R/8020R/8030R/8080R)

Görünüm

bc da

<QNO-8010R/8020R/8030R>

d

f c

e

Madde Açıklama

Micro SD kart yuvası

a

Reset Düğmesi

b

Test Monitörü Çıkışı

c

Güneşlik Tutacağı

d

Güneşlik

e

Yakınlaştırma/Odak Kontrol

f

Düğmesi

(Ürünün içindeki boşluk) Bu, bir Micro SD kart takabileceğiniz bir yuvadır.

Düğme, tüm kamera ayarlarını fabrika varsayılan ayarlarına geri döndürür.
Sistemi yeniden başlatmak için yaklaşık 5 saniye basılı tutun.

Kamerayı sıfırlarsanız, DHCP’nin etkinleştirilmesi için ağ ayarları yapılır. Ağda DHCP

J

sunucusu yoksa, ağa bağlanabilmek için IP adresi, Alt ağ maskesi, Ağ geçidi gibi temel
ağ ayarlarını değiştirmek için IP Installer programını çalıştırmanız gerekir.

Video çıkışı izlemesinin test edilmesi için çıkış portu. Mobil ekrana bağlanmak için test
monitörü kablosunu kullanın ve test videosunu kontrol edin.

Güneşliği kameraya sabitler.

Kamerayı direkt güneş ışığından korur.

T Yakınlaştır (Tele)

W Uzaklaştır (Geniş)

N Yakındaki bir nesneye odaklanma (Yakın)

F Uzak bir nesneye odaklanma (Uzak)

Odak Kontrolü Otomatik odak kontrolü için bu düğmeye basın.

10_ genel bakış

e

<QNO-8080R>

a b

Ek Cihazlar

a
b

Madde Açıklama

ARM-OUT Alarm çıkış sinyalini bağlamak için kullanılır.

Alarm I/O Bağlantı Noktası

a

Ses Giriş Jakı Bir mikrofona bağlanmak için kullanılır.

b

ARM-IN

GND Alarm giriş/çıkış sinyallerinin bağlandığı ortak portlardır.

Alarm giriş sensörünü veya harici gündüz/gece sensörünü bağlamak
için kullanılır.

İLK BAKİŞ (QNV-8010R/8020R/8030R/8080R)

Görünüm

Madde Açıklama

Dome Kapağı Mercek ve ana birimi korumakta kullanılan muhafaza kapağı.

a

Kamera Muhafazası Kamera gövdesini kapatan yuva bölümü.

b

●● GENEL BAKIŞ

a

b

Türkçe _11

2.ALM OUT

1.ALM IN

123456 7

GND

1,2 ALARM OUT

3,4 AUDIO IN

genel bakış

Ek Cihazlar

DC12V

FRONT

Madde Açıklama

Aydınlatma Sensörü IR LED’i kontrol etmek için gelen ışığı algılar.

bca

a

b

c

Mercek

IR LED’i

Kamera Lensi.

Bu kızılötesi LED’ler aydınlatma sensörü tarafından kontrol edilir.
(LED ampullerin sayısı modele bağlı olarak değişir.)

ARM-OUT Alarm çıkış sinyalini bağlamak için kullanılır.

Alarm giriş sensörünü veya harici gündüz/gece sensörünü bağlamak
için kullanılır.

11.ALM OUT

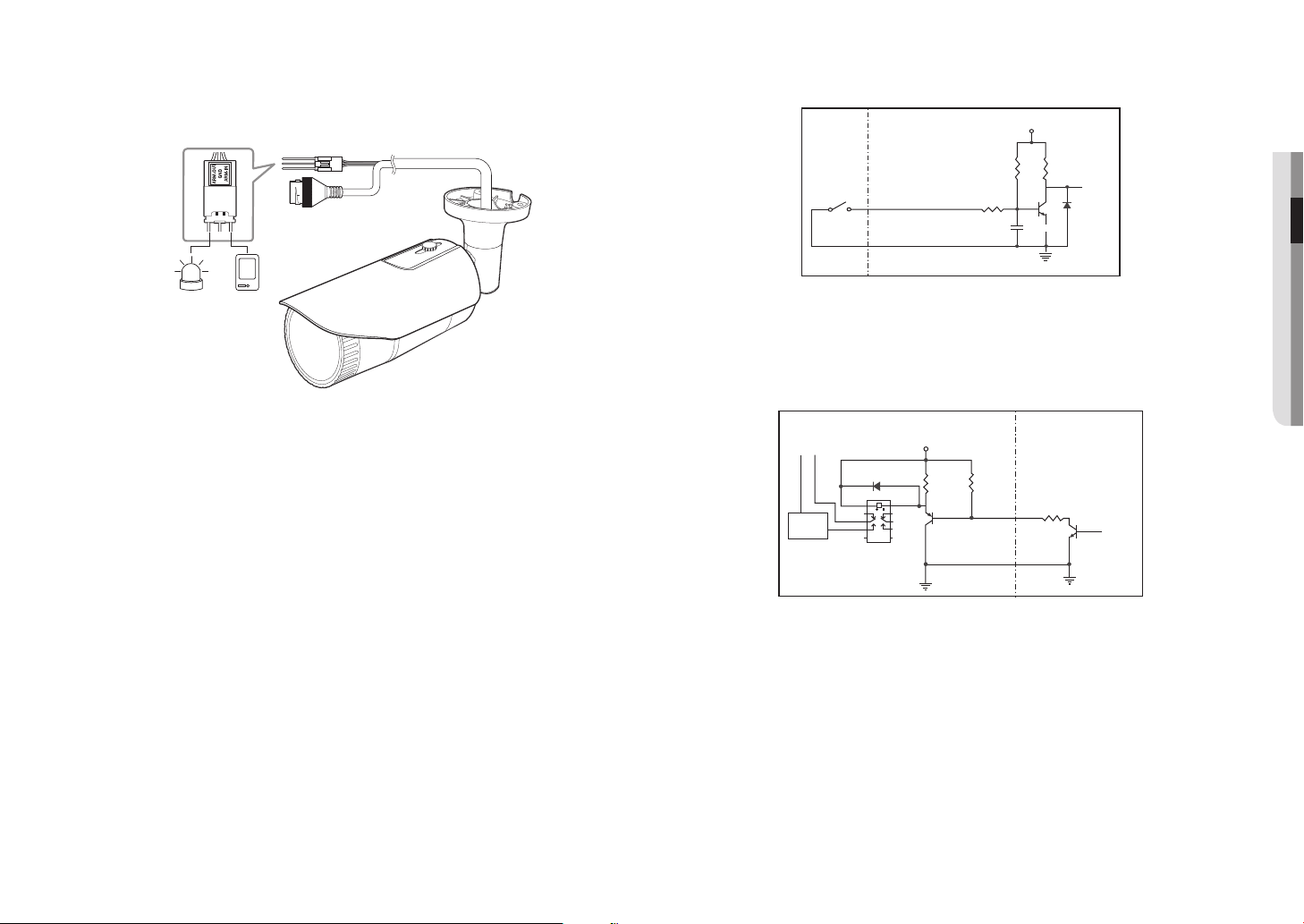

Alarm I/O Bağlantı Noktası

d

1 2

f

RESET

VIDEO

2.ALM IN

GND

3

1 2

e

VIDEO

RESET

ACT LINK

NETWORK

Test Monitörü Çıkışı

e

d

Reset Düğmesi

f

ARM-IN

GND Alarm giriş/çıkış sinyallerinin bağlandığı ortak portlardır.

Video çıkışı izlemesinin test edilmesi için çıkış portu. Mobil ekrana bağlanmak için test
monitörü kablosunu kullanın ve test videosunu kontrol edin.

Düğme, tüm kamera ayarlarını fabrika varsayılan ayarlarına geri döndürür.
Sistemi yeniden başlatmak için yaklaşık 5 saniye basılı tutun.

Kamerayı sıfırlarsanız, DHCP’nin etkinleştirilmesi için ağ ayarları yapılır. Ağda DHCP

J

sunucusu yoksa, ağa bağlanabilmek için IP adresi, Alt ağ maskesi, Ağ geçidi gibi temel
ağ ayarlarını değiştirmek için IP Installer programını çalıştırmanız gerekir.

Micro SD bellek kartı için bölme.

<QNV-8010R/8020R/8030R>

gh

PoE Konektörü Bir Ethernet kablosu üzerinden ağa bağlanır ve güç sağlar.

g

Micro SD Bellek Kartı

h

Bölmesi

T Yakınlaştır (Tele)

W Uzaklaştır (Geniş)

Yakınlaştırma/Odak Kontrol

i

Düğmesi

N Yakındaki bir nesneye odaklanma (Yakın)

F Uzak bir nesneye odaklanma (Uzak)

ACT

RESET

GND

1 2 3

1 ALARM OUT

ALARM IN/

T

RESET

F

N

VIDEO

AF

W

NETWORK

LINK

Odak Kontrolü Otomatik odak kontrolü için bu düğmeye basın.

i

12_ genel bakış

gh

<QNV-8080R>

kurulum ve bağlantı

KURULUM (QND-8010R/8020R/8030R/8080R)

Kurulumdan Önce Alınması Gereken Önlemler

Kamerayı kurmadan önce aşağıdaki talimatları mutlaka okuyun:

• Montaj braketi de dahil olmak üzere kameranın ağırlığının 5 katı ağırlığa dayanabilecek bir alana (tavan veya

duvar) monte edilmelidir.

• Sıkıştırılmış veya soyulmuş kablolar hasara neden olabilir veya yangın çıkarabilir.

• Güvenlik açısından, kurulum alanında kimsenin bulunmamasını sağlayın. Her ihtimale karşı özel eşyalarınızı

kurulum alanından uzak tutun.

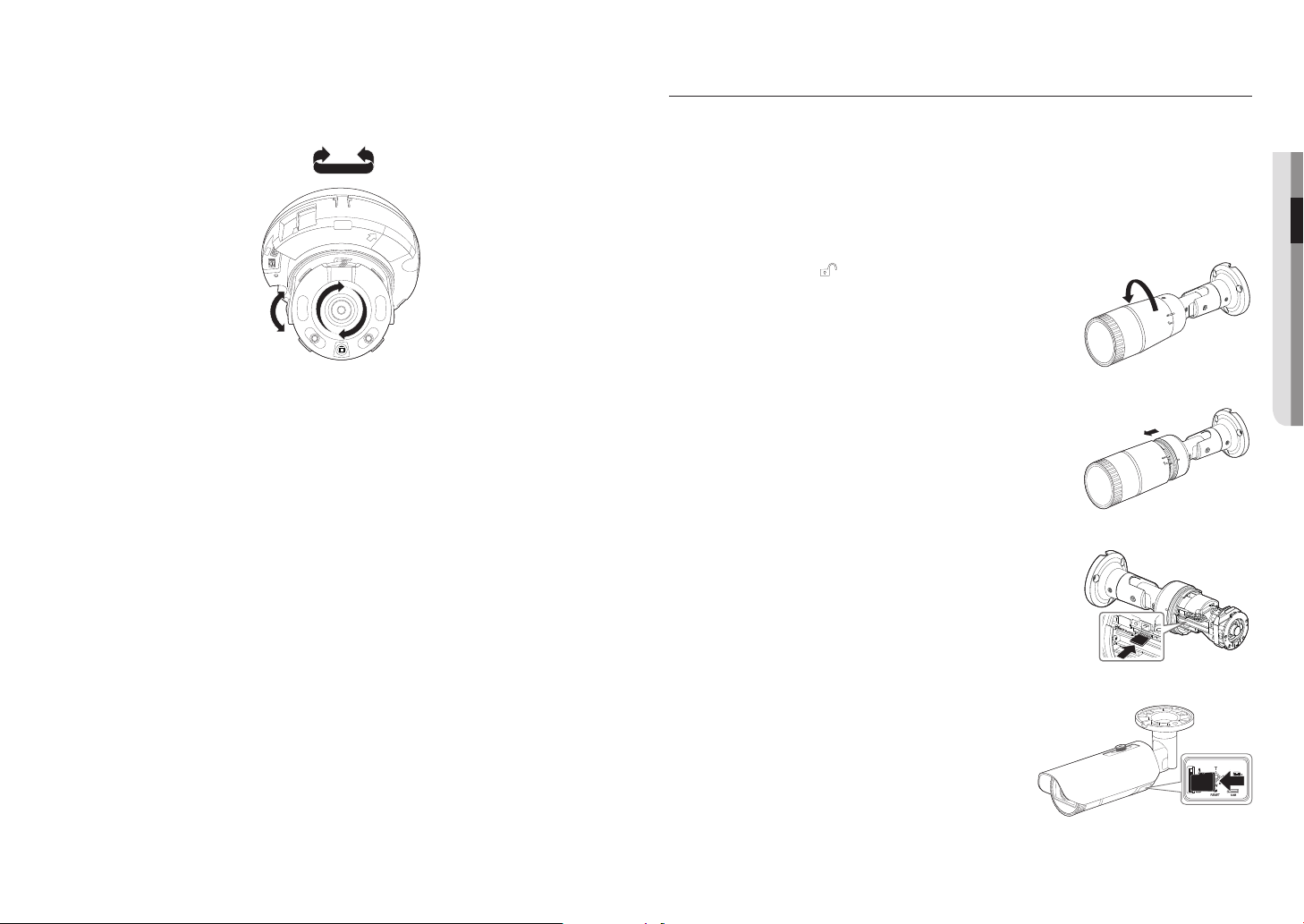

Sökme

1. Kameranın alt kısmını tutmak için bir elinizi kullanın ve sökmek için

diğer elinizle kapağı saat yönünün tersine çevirin.

Koruyucu filmi çıkardıktan sonra kubbe kapağının şeffaf kısmına dokunmayın.

`

J

2. Çıkarmak için iç kapağı kaldırın.

Dome kapağı

ACT LINK
NETWORK

FRONT

FRONT

1. ALM IN

2. ALM OUT

Kurulum

1. İzlenecek yönü göz önünde bulundurun, şablonu takın ve şablona

göre delikler açın.

●● KURULUM VE BAĞLANTI

2. 2 adet kılavuz vidayı kullanarak kamerayı şablonla delinen 2 adet

deliğe sabitleyin.

Kamerayla izleme yönünü öne getirmek için kamerada yazılı < > işaretini

`

ayarlayın.

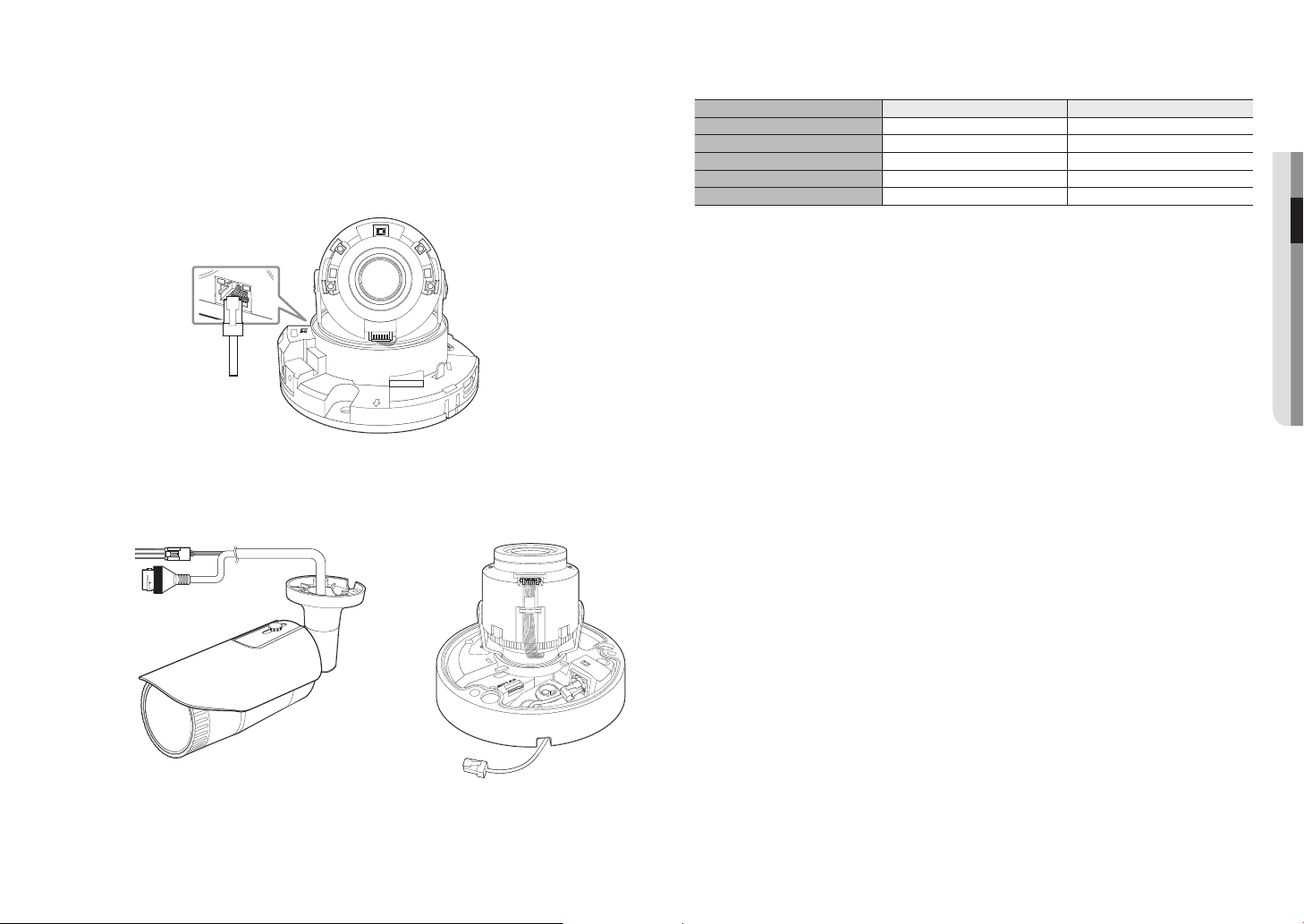

3. Kamera dahili terminalini ilgili kabloya bağlayın.

4.

Merceği “Kameranın izleme yönünün ayarlanması” bölümüne
bakarak istediğiniz yönde ayarlayın. (sayfa 17)

Kameranın odak ayarı son üretim sürecinde uygun şekilde yapıldığından,

`

J

lense dokunmamanızı öneririz. Aksi halde, lens odak ayarı bozulabilir veya

RESET

3. 4. GND

5. AUDIO IN

RESET

VIDEO

1. ALM IN

2. ALM OUT

3 GND

yabancı maddeler lensin kirlenmesine neden olabilir.

5. Lütfen iç kapağı ana gövdeye bağlayın.

6. Bir elinizle kamera tabanını tutarken diğer elinizi

kapağı tutup itmek için kullanın.

`

Kubbe kapağını takarken, [ ] ile tabandaki kılavuz

J

çizgisini hizalayın ve kapağı yerine oturtmak için yeterli
güç uygulayın.
Montaj esnasında dom kapağı döndürülürse veya
yanlış takılırsa dağınık yansıma oluşabilir veya çekim
aralığının değişmesine neden olacak şekilde lens
bölümü dönebilir.

Dom kapağının, aşağıdaki şekilde gösterildiği gibi alt

`

parçaya doğru bir şekilde bağlandığından emin olun.
Kilitler doğru şekilde takılmazsa, dom kapağı düşebilir
ve yaralanmaya neden olabilir.

1 2 3

GND

2. ALM IN

1. ALM OUT

VIDEO

RESET

2. ALM OUT

1. ALM IN

5. AUDIO IN

3. 4. GND

RESET

FRONT

NETWORK

ACT LINK

FRONT

NETWORK

ACT LINK

Türkçe _13

kurulum ve bağlantı

KURULUM (QNO-8010R/8020R/8030R/8080R)

Bu fotoğraf makinesi, su geçirmezdir ve IP66 şartnamesine uygundur, ancak harici kabloya bağlanan jak uygun değildir.

`

J

Kablonun tamamen açıkta kalmasını önlemek için bu ürünü saçak kenarlarının altına yüklemeniz önerilir.

Kurulumdan Önce Alınması Gereken Önlemler

Kamerayı kurmadan önce aşağıdaki talimatları mutlaka okuyun:

• Montaj braketi de dahil olmak üzere kameranın ağırlığının 5 katı ağırlığa dayanabilecek bir alana (tavan veya

duvar) monte edilmelidir.

• Sıkıştırılmış veya soyulmuş kablolar hasara neden olabilir veya yangın çıkarabilir.

• Güvenlik açısından, kurulum alanında kimsenin bulunmamasını sağlayın. Her ihtimale karşı özel eşyalarınızı

kurulum alanından uzak tutun.

Kurulum

1. İzlenecek yönü göz önünde bulundurun, şablonu takın ve şablona

göre delikler açın.

2. Kamerayı sabitlemek için 3 adet kılavuz vidayı 3 adet deliğe

yerleştirip sıkın.

3. İlgili kabloları kamera terminallerine bağlayın.

4. Birlikte verilen L anahtarı kullanarak kameranın yönünü ayarlayın.

Kamera konumunu bir destek kullanarak ayarlarken, destek vidasını

`

J

gevşetin, kamerayı ayarlayın ve vidayı sıkın. Vida sıkılmış durumdayken güç
uygulayarak ayarlayamaya kalkışmanız durumunda, çizilme veya başka
sorunlar oluşabilir.

Mounting Template

Cable Line

RJ45 su geçirmez kabloyu LAN kablosuna bağlama

1. Ok yönünde yerleştirin.

2. LAN konektörünü (erkek) kabloya bağlayın.

3. RJ45 modüler jakı (dişi) RJ45 konektöre (erkek) bağlayın.

Lütfen parçaları birbirinden ayrı tutun.

`

J

4. RJ45 modüler jakı (dişi) ve RJ45 koruma kapağını saat yönünde

döndürerek monte edin (Oku izleyin).

5. RJ45 koruma kapağını ve arka kapağı saat yönünde döndürerek

monte edin (Oku izleyin).
Arka kapak monte edildiğinde, kablo su sızdırmazlık contası su
sızdırmazlık özelliği sağlamak üzere kabloya sıkıca takılır.

Arka kapağı RJ45 konektörün vida dişlerinin sonuna kadar döndürmek

`

J

için tamamen monte etmeniz gerekir.

RJ45 moldüler

jak (dişi)

RJ45 konektör
(erkek)

Lastik kaplama

RJ45 konektör
koruma kapağı

Arka kapak

Lastik kaplama

Kablo su sızdırmazlık

contası

14_ kurulum ve bağlantı

Dış mekan montajı

Cihazı binanın dışına monte ettiğinizde, lütfen butil plastik bantla (mağazalardan alınabilir) su yalıtımı sağlayın,
böylece dışarıya bağlanan kablo açıklığından sıvı sızıntısı olmaz.

1. PoE kablosuna bağlayın.

Camera

2. Siyah kablo kaplamasını (Alan A) ve kablo bağlantı alanını butil

plastik bandın yarısından fazlası üst üste gelecek şekilde su
geçirmez (butil plastik) bantla sarın.

Kablo kaplamasının su geçirmezliği düzgün sağlanmadığında bu durum

`

J

doğrudan sızıntıya neden olabilir. Kabloyu yoğun bir bant katmanıyla

Camera

Camera

koruduğunuzdan emin olun.
Su geçirmez butil bant, normal uzunluğunun iki katına kadar esnetilebilen butil plastikten yapılmıştır.

`

KURULUM (QNV-8010R/8020R/8030R/8080R)

Bu fotoğraf makinesi, su geçirmezdir ve IP66 şartnamesine uygundur, ancak harici kabloya bağlanan jak uygun değildir.

`

J

Kablonun tamamen açıkta kalmasını önlemek için bu ürünü saçak kenarlarının altına yüklemeniz önerilir.

Kurulumdan Önce Alınması Gereken Önlemler

Kamerayı kurmadan önce aşağıdaki talimatları mutlaka okuyun:

• Montaj braketi de dahil olmak üzere kameranın ağırlığının 5 katı ağırlığa dayanabilecek bir alana (tavan veya

duvar) monte edilmelidir.

• Sıkıştırılmış veya soyulmuş kablolar hasara neden olabilir veya yangın çıkarabilir.

• Güvenlik açısından, kurulum alanında kimsenin bulunmamasını sağlayın. Her ihtimale karşı özel eşyalarınızı

kurulum alanından uzak tutun.

Sökme

1.

Verilen L anahtar ile dom kapağındaki 2 sabitleme cıvatasını
saat yönünün tersi yönde çevirerek kapağı çıkartın.

Dome kapağı

Kurulum

1. Aksesuar olarak verilen şablonu kullanarak vida montaj deliği (6mm

çapında ve en az 55mm derinlikte) açın ve aksesuar olarak verilen

System

System

AA

System

plastik ankrajı gidebildiği kadar sıkıca yerleştirin.

2. Alttaki deliği ankraj deliğine hizalayarak kılavuz vidayı (M4.5xL50)

takın.

3. Gerekli kabloları bağlayın ve kamera montajı sırasında zarar

görmemeleri veya sıkışmamaları için gerekli şekilde düzenleyin.

4. Merceği “Kameranın izleme yönünün ayarlanması” bölümüne

bakarak istediğiniz yönde ayarlayın. (sayfa 17)

5. AUDIO IN

3.4. GND

2.ALM OUT

1.ALM IN

RESET

●● KURULUM VE BAĞLANTI

5. Dome kapağını kapatın.

`Su sızıntısını önlemek için, sabitleme cıvatalarını bir L anahtar ile iyice sıkın.

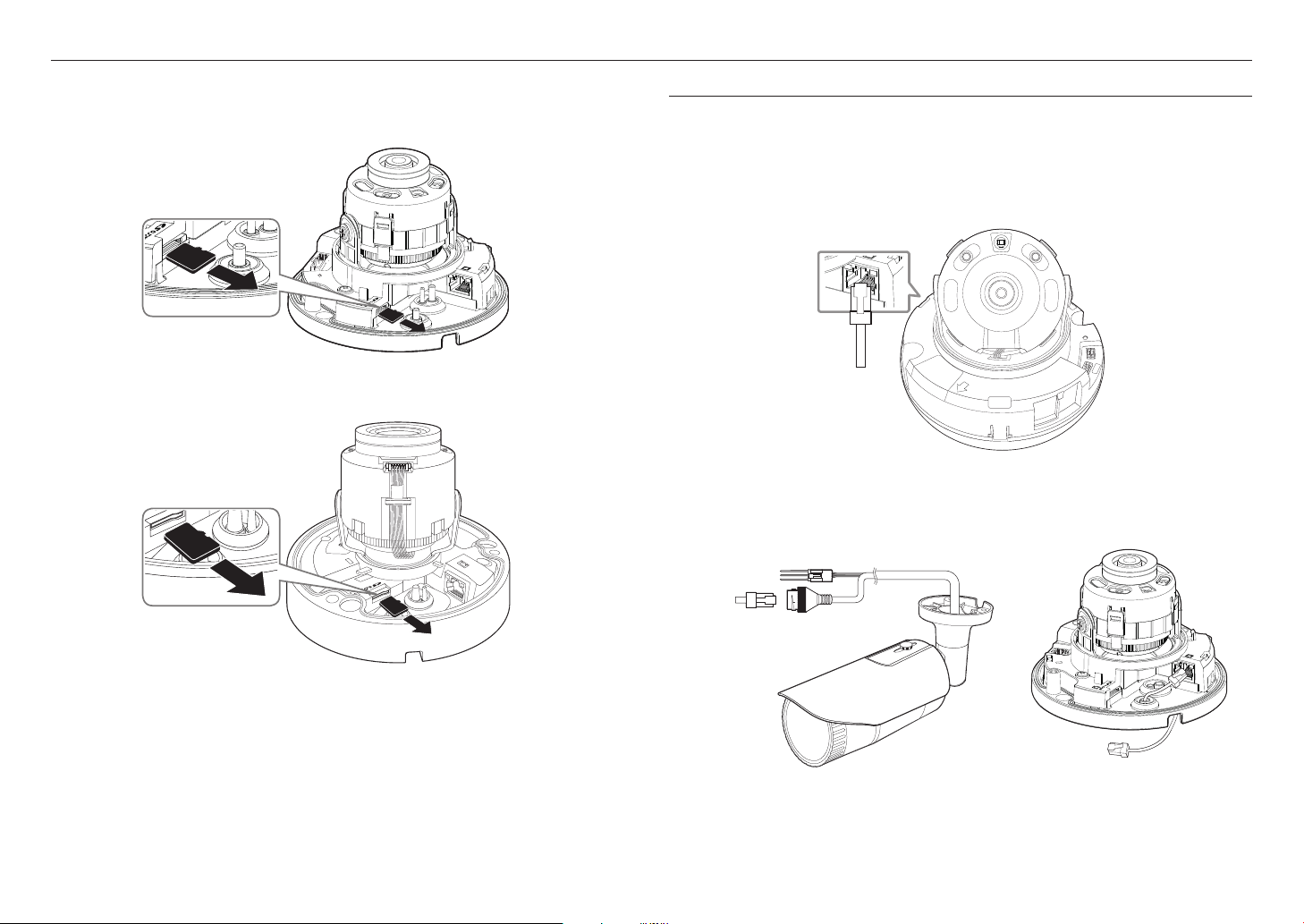

LAN kablosunun bağlanması

1. Dome kapağını ve muhafazayı sökün.

2. Alt kısımdaki kablo burcunu şekilde gösterildiği gibi çekip çıkarın.

Bağlanacak LAN kablosu için uygun bir kablo burcu kullanın.

`

J

- Temel kamera: Ø5~6.5 çapında kablo kullanın.

3. Temin edilen 1 delikli kablo burcunun dışarı çıkmış parçasını

çekerek koparın.

4. LAN kablosunu kablo burcundan geçirmek için kapak

montaj parçasını kullanın.

Somunlar

Kamera Gövdesi

Kamera Muhafazası

RESET

1.ALM IN

2.ALM OUT

3.4. GND

5. AUDIO IN

Türkçe _15
