HANWHA TECHWIN HT QNP-6250, HT QNP-6250H User guide

AĞ KAMERASI

Kullanım Kılavuzu

QNP-6320H/QNP-6320
QNP-6250H/QNP-6250

Ağ Kamerası

Kullanım Kılavuzu

Telif hakk ı

Hanwha Techwin

©2021

Ticari marka

Burada belirtilen her bir ticari marka tescillidir. Bu kılavuzda bahsi geçen ürünün adı ve ticari markalar ilgili şirketin tescilli ticari markalarıdır.

Kısıtlama

Bu dokümanın telif hakkı saklıdır. Resmi yetki olmadan, hiçbir koşul altında, bu doküman çoğaltılamaz, dağıtılamaz, kısmen veya tamamen
değiştirilemez.

Sorumluluk Reddi

Hanwha Techwin

resmi bir garanti verilmemektedir. Bu belgenin kullanımı ve bundan kaynaklanan tüm sonuçların sorumluluğu tamamen kullanıcıya aittir.

Hanwha Techwin

※Tasarım ve spesikasyonlar önceden bildirim yapılmadan değiştirilebilir.

※İlk yönetici kimliği “admin”dir ve ilk kez oturum açıldığında şifrenin ayarlanması gerekir.

Lütfen kişisel bilgilerinizi güvenli şekilde korumak ve bilgilerin çalınmasını önlemek için her üç ayda bir şifrenizi değiştirin.
Lütfen güvenlik ve şifrenin yanlış yönetilmesinden kaynaklanan diğer sorunların kullanıcının sorumluluğunda olduğunu unutmayın.

bu belgedeki içeriklerin bütünlüğünü ve doğruluğunu sağlamak için mümkün olan tüm çabayı göstermekle birlikte

bu belgenin içeriklerini önceden bildirim yapmadan değiştirme hakkını saklı tutar.

Co., Ltd Tüm hakları saklıdır.

genel bakış

ÖNEMLİ GÜVENLİK YÖNERGELERİ

1. Bu yönergeleri okuyun.

2. Bu yönergeleri saklayın.

3. Uyarıları dikkate alın.

4. Yönergeyi takip edin.

5. Bu cihazı suyun yakınında kullanmayın.

6. Ürün yüzeyinde kirlenen alanı, yumuşak kuru veya nemli bir bezle silin.

(Ürünün şeklini bozabilecek veya hasar verebilecek, alkol, solventler veya surfaktanlar içeren deterjan veya
kozmetik ürünler kullanmayın)

7. Havalandırma deliklerini kapatmayın. Üreticinin talimatlarına göre kurun.

8. Radyatör, ısı aygıtları gibi ısı kaynaklarının veya (amplikatörler dahil) ısı üreten diğer cihazların yaynına koymayın.

9. Güvenlik amaçlı polarize veya topraklamalı tip şi bozmayın.

Polarize ş, biri diğerinden daha geniş iki ağza sahiptir. Topraklama tipi ş iki ağza ve üç topraklama dişine sahiptir.
Geniş ağız veya üçüncü diş güvenliğiniz için sağlanmıştır.
Verilen ş prizinize uymuyorsa tam uyan bir prizle değiştirmek için elektrikçiyle görüşün.

10. Özellikle şlerde, priz yuvalarında ve üründen çıkan uçlarda sıkışan veya yürüyüş yolu üzerinde olan güç kablosunu

koruyun.

11. Yalnızca üretici tarafından belirtilen ekleri/ aksesuarları kullanın.

12. Yalnızca üretici tarafından belirtilen veya cihazla birlikte satılan tekerlekli taşıma sehpası,

kamera ayağı, üç ayaklı sehpa, dirsek veya masa kullanın. Tekerlekli taşıma sehpası
kullanıldığında, devrilmeden kaynaklanabilecek yaralanmalardan kaçınmak için sehpa/cihaz
kombinasyonunu dikkatli taşıyın.

13. Fırtına sırasında veya uzun süre kullanılmadan bırakıldığında bu cihazı prizden çıkartın.

14. Bütün servis işlemlerini yetkili servis personeline bildirin. Güç kaynağı kordonu veya şin zarar

görmesi, sıvının dökülmesi veya cihazın içine nesne düşmesi, cihazın yağmura veya neme maruz kalması, normal
çalışmaması veya düşmesi gibi herhangi bir şekilde cihaz hasar gördüğünde servis gereklidir.

15. Bu ürün, “Sınıf 2” veya “LPS” veya “PS2” olarak işaretlenmiş ve PoE (53 Vdc), 0,44A olarak derecelendirilmiş,

Listelenmiş Güç Kaynağı Ünitesi tarafından beslenmek üzere tasarlanmıştır. (QNP-6320H/QNP-6250H)

16. Bu ürün, “Sınıf 2” veya “LPS” veya “PS2” olarak işaretlenmiş ve PoE (53 Vdc), 0,28A olarak derecelendirilmiş,

Listelenmiş Güç Kaynağı Ünitesi tarafından beslenmek üzere tasarlanmıştır. (QNP-6320/QNP-6250)

17. Bu ürünün izolasyon gücüyle beslenmesi amaçlanmıştır.

18. Ürünü kurarken aşırı güç kullanırsanız, kamera hasar görebilir ve arıza yapabilir.

Uyumsuz aletler kullanarak ürünü zorla yüklerseniz, ürün hasar görebilir.

19. Ürünü kimyasal madde veya yağ buharı bulunan veya bunların oluşabileceği bir yere kurmayın. Soya yağı gibi

yenilebilir yağlar ürüne hasar verebilir veya şeklini bozabilir; ürünü mutfakta veya mutfak masasına yakın bir yere
kurmayın.
Bu, ürünün zarar görmesine neden olabilir.

20. Ürünü kurarken, ürün yüzeyinin kimyasal madde ile lekelenmesine izin vermemeye dikkat edin.

Temizleyici veya yapıştırıcı gibi bazı kimyasal solventler ürünün yüzeyine ciddi hasar verebilir.

21. Ürünü tavsiye edildiği şekilde kurmazsanız/kaldırmazsanız, üretim işlevleri/performans garanti edilemez.

Kullanıcı kılavuzundaki “Kurulum ve Bağlantı” bölümüne bakarak ürünü kurun.

22. Ürünün su içinde kurulması veya kullanılması ürüne ciddi zararlar verebilir.

23. Ürününüz normal çalışıyorsa, ön ayar hassasiyeti derecesi 0,2’dir. Kesinti, bellenim yükseltmesi vb. nedenlerle

yeniden başlatma durumunda, Önayar kurulumundaki değişiklikleri kontrol ettikten sonra ürünün toleransının
ayarlanması gerekebilir.

UYARI

YANGIN VEYA ELEKTRIK ŞOKU RISKINI AZALTMAK IÇIN, BU CIHAZI YAĞMUR VEYA NEME MARUZ
BIRAKMAYIN. CİHAZDAKİ HAVALANDIRMA IZGARALARINA VEYA DİĞER DELİKLERE HİÇBİR METAL
NESNE SOKMAYIN.

Cihaza sıvı damlatılmamalı veya dökülmemelidir; ayrıca vazo gibi sıvı dolu nesneler cihazın
yakınında bulunmamalıdır.

Yaralanmaları önlemek için, bu cihaz montaj talimatlarına göre Duvara/tavana güvenli şekilde
monte edilmelidir.

Kaydırma/Eğme/Yakınlatırma motorları ve kayar halka sürekli çalımaya karı bir yıl
garantilidir.

DİKKAT

DİKKAT

ELEKTRİK ÇARPMA RİSKİ

VARDIR AÇMAYIN

: ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN ARKA

DİKKAT

KALDIRMAYIN (VEYA ARKASINI AÇMAYIN) KULLANICININ

EDEBİLECEĞİ PARÇA BULUNMAMAKTADIR.

KAPAĞI

MÜDAHELE

YETKİLİ SERVİS PERSONELİNE BAŞVURUNUZ.

GRAFİK SEMBOLLERİNİN AÇIKLAMASI

Eşkenar üçgen içindeki ok uçlu şimşek sembolü, ürün muhafazasında, kişiyi
elektrik çarpmasına maruz bırakabilecek büyüklükte “tehlikeli gerilim” olduğunu
kullanıcıya haber vermeyi amaçlar.

Eşkenar üçgen içindeki ünlem işareti, ürünle beraber verilen literatürde önemli
çalışma ve bakım (servis) talimatlarının olduğunu kullanıcıya haber vermeyi
amaçlar.

! GENEL BAKIŞ

Türkçe _3

genel bakış

Sınıf yapısı

Sınıf yapısındaki bir cihaz, koruyucu topraklama bağlantısı bulunan bir ELEKTRİK prizine
bağlanmalıdır.

Pil

Piller (takılı pil takımı veya piller), güneş ışığı, ateş veya benzeri yüksek ısı kaynaklarına maruz
bırakılmamalıdır.

Pil değiştirilemez.

CIHAZIN BAĞLANTISINI KESME

Arızalanması halinde elektrik fişini çekerek cihazdan çıkarın. Lütfen bölgenizdeki bir tamirciyi
arayın.

ABD dıındaki bölgelerde, HAR koduyla onaylanan bir kuruluun aksesuarlarıyla birlikte
kullanılabilir.

DİKKAT

Pil, yanlış pil tipiyle değiştirilirse, patlama riski oluşur.
Kullanılan pilleri talimatlara göre tasfiye edin.

Bu servis talimatları yalnızca yetkili servis personeline yöneliktir.
Elektrik çarpması riskini azaltmak için, gerekli yetkileriniz olmadığı sürece çalıştırma
talimatlarında yer alan servis işlemlerinden başka bir işlem gerçekleştirmeyin.

Lütfen güç girişini yalnızca bir kamera ile kullanın; diğer cihazlar bağlanmamalıdır.

ITE yalnızca PoE ağlarına bağlanabilir, harici bir tesise yöneltilemez.

Lütfen aşağıdaki önerilen güvenlik önlemlerini dikkatle okuyun.

~Bu cihazı düz olmayan bir yüzeye yerleştirmeyin.
~Doğrudan güneş ışığına maruz kalacağı bir yüzeye, ısıtma cihazlarının yakınına veya aşırı soğuk

bir alana monte etmeyin.
~Bu cihazı iletken nesnelerin yakınına yerleştirmeyin.
~Bu cihazı kendiniz onarmaya çalışmayın.
~Ürünün üzerine su dolu bir bardak koymayın.
~Manyetik kaynakların yakınına monte etmeyin.
~Havalandırma açıklıklarını kapatmayın.
~Ürünün üzerine ağır nesneler koymayın.
~Kamerayı kurarken/sökerken lütfen koruyucu eldiven giyin.

Ürünün yüksek sıcaklıktaki yüzeyi yanmaya neden olabilir.

Kullanım Kılavuzu, ürünlerin nasıl kullanılabileceğini gösteren bir kılavuz kitaptır.
Kitaptaki kullanım sembolü şu anlamlara gelmektedir.

~Referans : Ürünün kullanımına yardımcı olacak bilgiler sağlandığında
~Uyarı : Talimata uyulmaması nedeniyle ürünün zarar görmesi veya yaralanma olasılığı söz

konusuysa

※ Lütfen bu kılavuzu ürünleri kullanmadan önce güvenliğiniz için okuyun ve güvenli bir yerde

saklayın.

Ayrı olarak satın aldığınız üçüncü taraf ürünlerinin (örn. lensler, aksesuarlar) kalitesini garanti
etmemekteyiz.

Özel kurulum ortamlarında telsiz iletişiminde girişim olabilir.
Ürün ile radyo iletişim cihazı arasında elektromanyetik dalga girişimleri olduğunda, ikisi arasında
belirli mesafeyi korumanız veya alıcı antenin yönünü değiştirmeniz önerilir.

4_ genel bakış

İÇİNDEKİLER

GENEL BAKIŞ

3

PTZ KAMERA

(QNP-6320/QNP-6250)

8

PTZ KAMERA

(QNP-6320H/QNP-6250H)

14

KURULUM VE BAĞLANTI

24

3 Önemli Güvenlik Yönergeleri
6 Önerilen PC Özelikleri
6 Tavsİye Edİlen

Kart Özellİk

6 NAS için önerilen teknik özellikler

8 Dahil Olanlar
8 Kurulum için İsteğe Bağlı Aksesuarlar
9 İlk Bakış
10 Montaj
14 Dahil Olanlar
14 Ağ G/Ç kutusu – Ayri Satilan ürün

15 Kurulum için İsteğe Bağlı Aksesuarlar
15 İlk Bakış
17 Montaj

24 Diğer cihazlarla bağlantı

Micro SD/SDHC/SDXC

B ellek

AĞ BAĞLANTISI VE KURULUMU

26

AĞ GÖRÜNTÜLEYICI

31

EK

33

26 Kamerayi Doğrudan Yerel Alan Ağina

Bağlamak

26 Kameranin Doğrudan bir DHCP Tabanli DSL/

Kablolu Modeme Bağlanmasi

27 Device Manager’ı Kullanma
27 Kamerayı otomatik olarak arama
27 IP adresini yapılandırma
28 Kamerayı manuel olarak kaydetme
28 IP’yi otomatik olarak yapılandırma
29 Bağlantı Noktası Aralığı Aktarım (Bağlantı

Noktası Eşleme) Ayarı

30 Kameraya paylaşılan bir yerel bilgisayardan

bağlanma

30 Kameraya İnternet aracılığıyla uzak bir

bilgisayardan bağlanma

31 Kameraya Bağlama
32 Şifre ayarı
32 Oturum Açma
32 Kamera Web Görüntüleyicisi Kurulumu

33 Sorun Giderme

! GENEL BAKIŞ

Türkçe _5

genel bakış

ÖNERİLEN PC ÖZELİKLERİ

~CPU : Intel(R) Core(TM) i7 3.4 GHz veya daha üstü
~RAM : 8G veya üstü
~Desteklenen İşletim Sistemi : MS Windows 8.1, 10, Mac OS X 10.13
~Önerilen tarayıcı: Google Chrome
~Desteklenen Tarayıcılar: MS Explore11, MS Edge, Mozilla Firefox (sadece Window 64bit), Apple Safari (sadece Mac

OSX)

~VGA : PCIe 256MB GDDR3 video grafik kart veya daha üstü

※ Bazı işlevler desteklenen tarayıcılarda bile kısıtlanmış olabilir.

TAVSİYE EDİLEN

~Önerilen kapasite: 16 GB ila 256 GB (MLC tipi gereklidir)
~Önerilen Üreticiler : SanDisk, Transcend
~Ürün Tipi : Yüksek dayanıklılık
~Uyumluluk, kart üreticilerine ve tiplerine bağlı olarak değişir.

MICRO SD/SDHC/SDXC

B ELLEK KARTİ ÖZELLİK

NAS IÇIN ÖNERILEN TEKNIK ÖZELLIKLER

~Önerilen kapasite : 200GB veya üstü önerilir.
~Bu kamera için, aşağıdaki üretici teknik özelliklerine sahip bir NAS kullanmanız önerilir.

Önerilen ürünler : QNAP NAS, Synology NAS

6_ genel bakış

QNP-6320/QNP-6250 QNP-6320H/QNP-6250H

8 14

! GENEL BAKIŞ

Türkçe _7

PTZ kamera (QNP-6320/QNP-6250)

PTZ kamera (QNP-6320/QNP-6250)

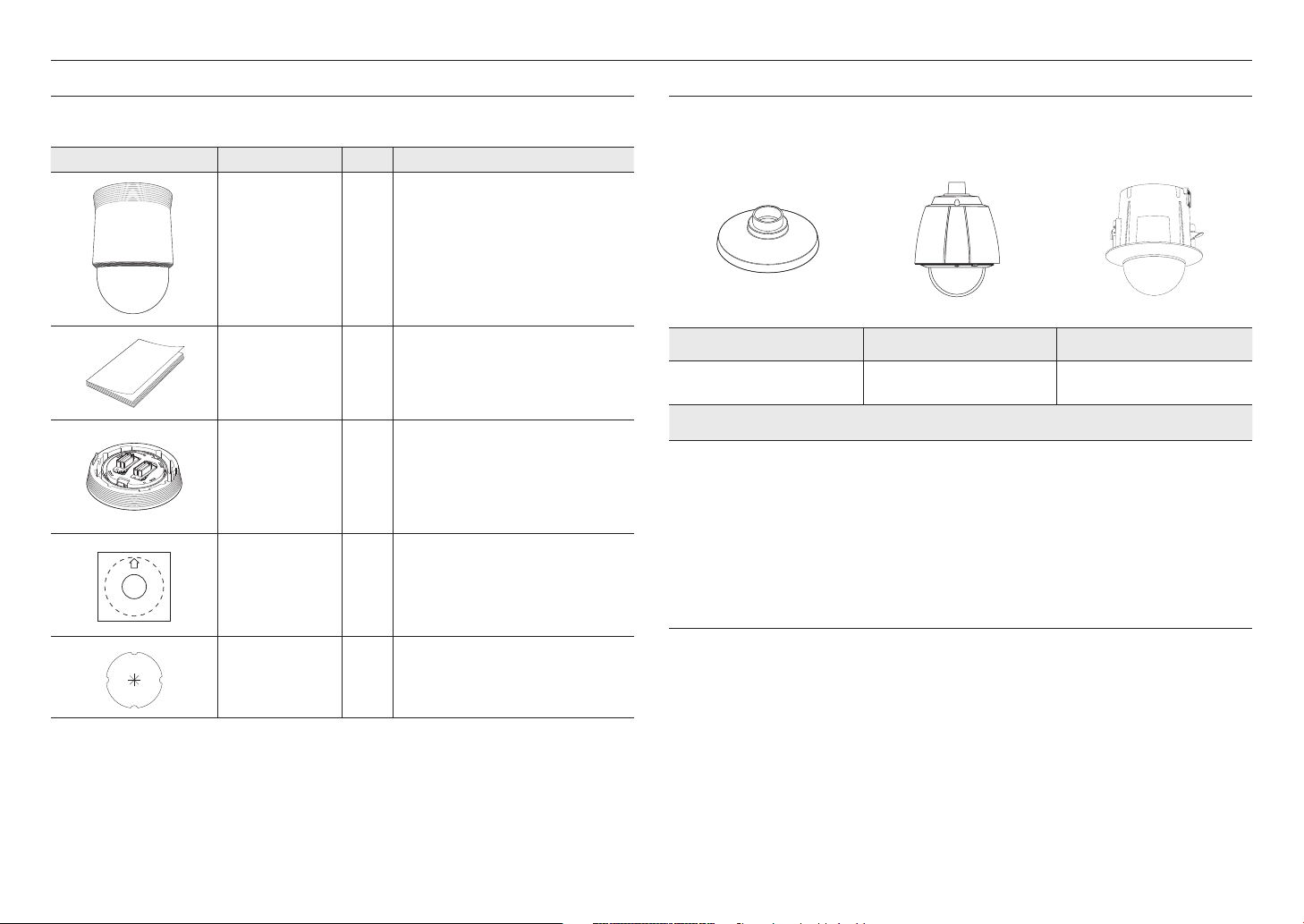

DAHİL OLANLAR

Kameranızın ve aksesuarlarınızın ürün ambalajında bulunup bulunmadığını lütfen kontrol edin.
(Satış yapılan her ülkede aksesuar aynı değildir.)

Görünüm Öğe Adı Adet Açıklama

Kamera

Hızlı Kullanma Kılavuzu

(İsteğe bağlı)

Montaj tabanı

Şablon

1

1

1

1

İç mekana veya tavan yuvasına monte ediliyorsa

Ürün montaj rehberi

KURULUM IÇIN İSTEĞE BAĞLI AKSESUARLAR

Mevcut isteğe bağlı aksesuarları satın alabilirsiniz.

Montaj askısı Dış mekan muhafazası Dahili iç mekan muhafazası

SBP-301HM3 SHP-3701H SHP-3701F

* Bu montaj parçası, montaj askısına takıldıktan sonra kullanılabilir

SBP-300LMW (Parapet Montajı)
SBP-300CMW (Tavana Mont aj)
SBP-300WMW (Duvara Mont aj)
SBP-300WMW1 (Duvara Mont aj)
SBP-300PMW (Direğe Mo ntaj)
SBP-300PMW1 (Direğe Mo ntaj)
SBP-300KMW (Köş eye Montaj)
SBP-300KMW1 (Köş eye Montaj)

Kurulumda kullanılan kılavuz vidalar için M4, L30 veya daha büyük vidalar kullanın.

`

M

8_ PTZ kamera (QNP-6320/QNP-6250)

Yalıtım Kılıfı

Kamerayı yüksek oranda nem içeren bir yere monte ederken

1

kullanın

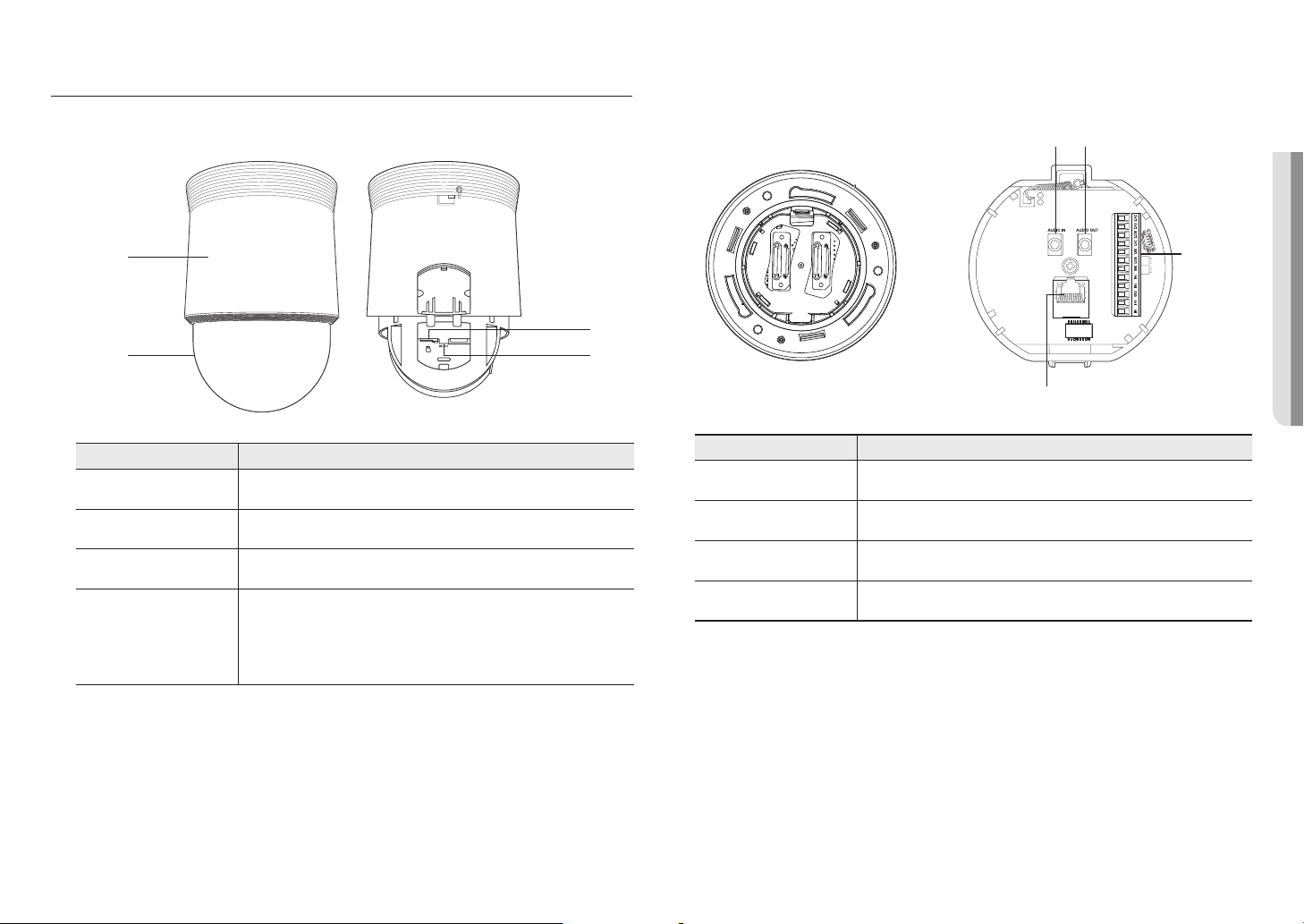

İLK BAKI

Dıarıda

Montaj Tabanının Alttan
Görünümü

Montaj Tabanının İç Görünümü

b

a

! PTZ KAMERA (QNP-6320/QNP-6250)

a

b

Madde Açıklama

Ana ünite Dahili PTZ mekanizmasını doğrudan güneş ışığından veya harici etkilerden korur.

a

Kubbe Çerçevesi Merceği ve üniteyi koruyan kubbe çerçevesi.

b

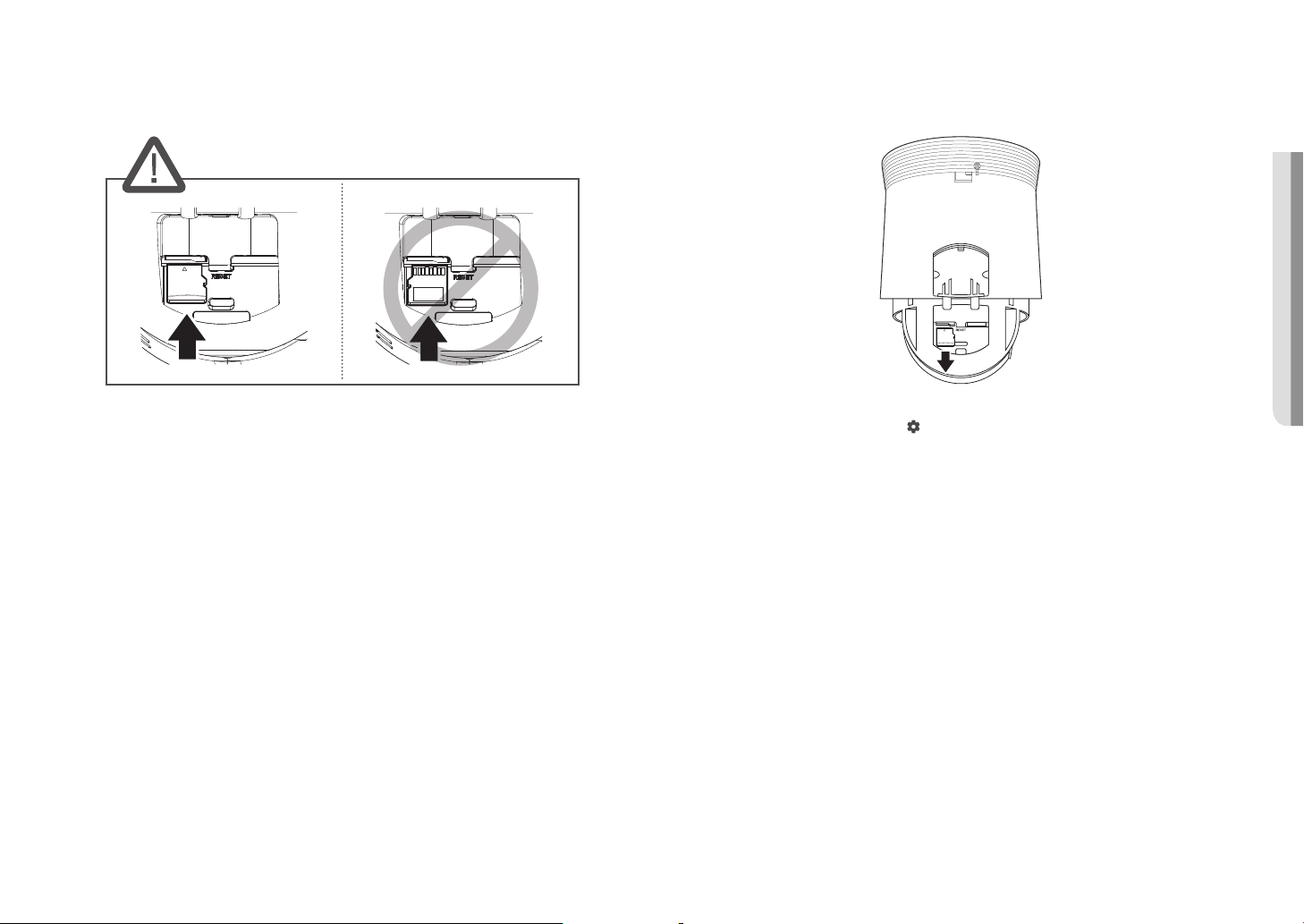

Mikro SD kart yuvası

c

Sıfırlama Düğmesi

d

Mikro SD kartı için bölme.

Düğme, tüm kamera ayarlarını fabrika varsayılan ayarlarına geri döndürür.
Sistemi yeniden başlatmak için yaklaşık 5 saniye basılı tutun.

J Kamerayı sıfırlarsanız, DHCP’nin etkinleştirilmesi için ağ ayarları yapılır. Ağda DHCP sunucusu

yoksa, ağa bağlanabilmeniz için önce IP adresi, Alt ağ maskesi, Ağ geçidi, vb. temel ağ ayarlarını
değiştirmek için Device Manager programını çalıştırmanız gerekmektedir.

c

c
d

d

Madde Açıklama

Ses Girişi Bağlantı Noktası Ses giriş kablosunu bağlamak için kullanılır.

a

Ses Çıkışı Bağlantı Noktası Ses çıkış kablosunu bağlamak için kullanılır.

b

Alarm I/O Bağlantı Noktası Alarm I/O kablosunu bağlamak için kullanılır.

c

Ağ Bağlantı Noktası Ethernet kablosu kullanarak ağ ile bağlantı portu.

d

Türkçe _9

PTZ kamera (QNP-6320/QNP-6250)

MONTAJ

Kurulumdan Önce Alınması Gereken Önlemler

Kamerayı kurmadan önce aşağıdaki talimatları mutlaka okuyun:

~Kamera ağırlığının en az 5 katını taşıyabilecek bir kurulum yeri seçin.
~Sıkıştırılmış veya soyulmuş kablolar hasara neden olabilir veya yangın çıkarabilir.
~Güvenlik açısından, kurulum alanında kimsenin bulunmamasını sağlayın. Her ihtimale karşı özel eşyalarınızı

kurulum alanından uzak tutun.

~Ürün aşırı kuvvet uygulanarak kurulursa parçalar bozulabilir ve bu da kameraya zarar verebilir

Montajı, uygun olmayan aletlerle yapmaya çalışmak ürüne zarar verebilir.

Yüzeye takılarak montaj

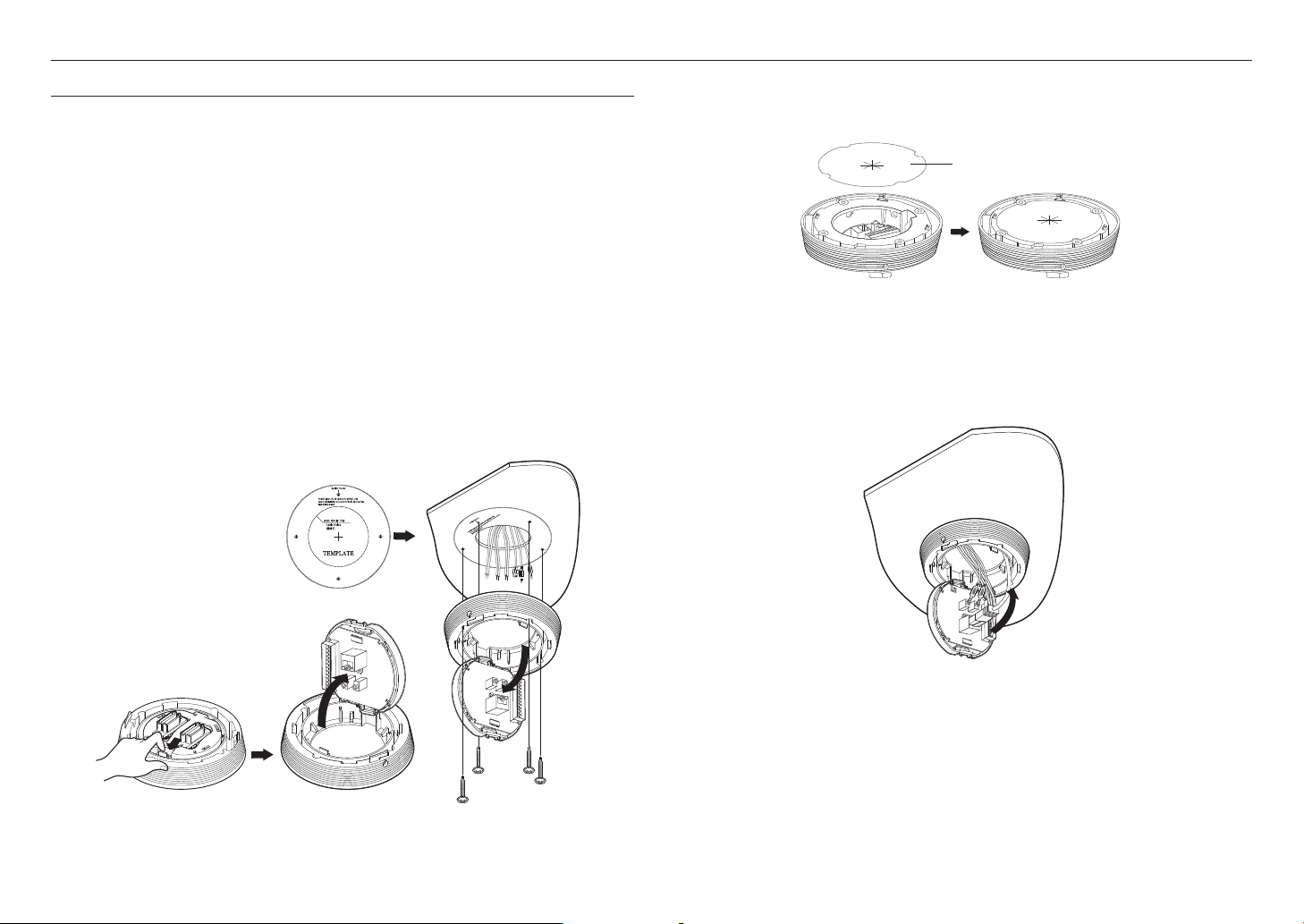

`ablonun Takılması ve Montaj tabanının monte edilmesi

1. Ürünle birlikte verilen şablonu tavana takın. Şablonu temel alarak tavanda 86 mm’lik bir delik açın ve kabloları

deliğin içinden geçirin.

2. Montaj tabanını gösterildiği gibi monte edin.

Açıkta kalan kelepçeyi monte etmeden önce, kelepçenin altındaki açılır kapanır kapağı resimde gösterildiği gibi açın.

3.

Açmak için açılır kapanır kapağın üzerindeki düğmeyi tutun.

Şablon

Kameranın yüksek oranda nem bulunan bir yere monte edilmesi halinde, montaj tabanın arkasındaki yalıtım kılıfını ekledikten sonra tavana

`

J

monte edin.

Yalıtım Kılıfı

<Yalıtım kılıfının yerleştirilmesi>

`Terminal Kablolarını Bağlayın

1. Kabloları açılır kapanır kapaktaki terminal bloğuna bağlayın. Bkz. “Kamera Kablo Bağlantıları Arabirim
Kartı”. (sayfa 11)

2. Kablo bağlantısı tamamlandığında açılır kapanır kapağı kapatın.

10_ PTZ kamera (QNP-6320/QNP-6250)

Montaj tamamlanana kadar kamerayı prize takmayın. Montaj devam ederken cihaza güç verilmesi yangına veya ürünün zarar görmesine

`

J

neden olabilir.

`Kamera Kablo Bağlantıları Arabirim Kartı

Kameranın kablo bağlantıları için lütfen aşağıdaki resme bakın.

Kontrol Sinyali Bağlantı Şemasına bakın

Ses

Ses

GİRİŞİ

ÇIKIŞI

PoE+

Kurulum menüsünden Normal Aç öğesini seçin.

`

J

Sensör girişi kontak tipi için kısa bir süre etkinleştirilir veya aktif tip için “Düşük” seviyede ise etkinleştirilir.

-

Kurulum menüsünden Normal Kapat seçeneğini belirleyin.

`

Kontak tipi için açıkken, sensör girişi etkinleştirilir veya aktif tip için yüksek iç direnç durumunda (açık kollektör) etkinleştirilir.

-

Alarm çıkış terminalinin maksimum kapasitesi 30V DC/2A, 125V AC/0.5A ve 250V AC/0.25A’dır.

`

Alarm giriş ve çıkış kablolarını bağlarken, sırayla her bir terminale bir kablo bağladığınızdan emin olun.

`

Kameranın kapasitesinin üzerindeki ürünleri bağlamak için, lütfen ek bir röle cihazı kullanın.

`

Güç ve GND kabloları NC/NO veya COM portuna yanlış biçimde bağlanırsa, yangın veya ekipman arızası meydana gelebilir.

`

Alarm

Alarm çıkışı

Alarm Girişi

`Kamera Güvenlik Kablosunun Bağlanması ve Kameranın Takılması

1. Soldaki resimde gösterildiği gibi, güvenlik kablosunu tabandan çekerek çıkarın ve montaja asın. Güvenlik

kablosu tabanın içinde sarılıdır.

Kamerayı kaideye takmak için, resimde gösterilen hizalama kılavuz işaretlerine bakın.

`

2. Kamerayı, resimde gösterildiği gibi hizalama kılavuz işaretlerini izleyerek kaideye dikkatlice takın.

Yön
Kılavuzları

Yön
Kılavuzları

Yön Kılavuzlarını
Hizalayın

Devam etmeden önce, kameranın güvenlik kablosunu kaideye taktığınızdan emin olun. Aksi takdirde, kameranın düşmesinden kaynaklanan

`

J

ciddi yaralanmalara maruz kalabilirsiniz.

! PTZ KAMERA (QNP-6320/QNP-6250)

Türkçe _11

PTZ kamera (QNP-6320/QNP-6250)

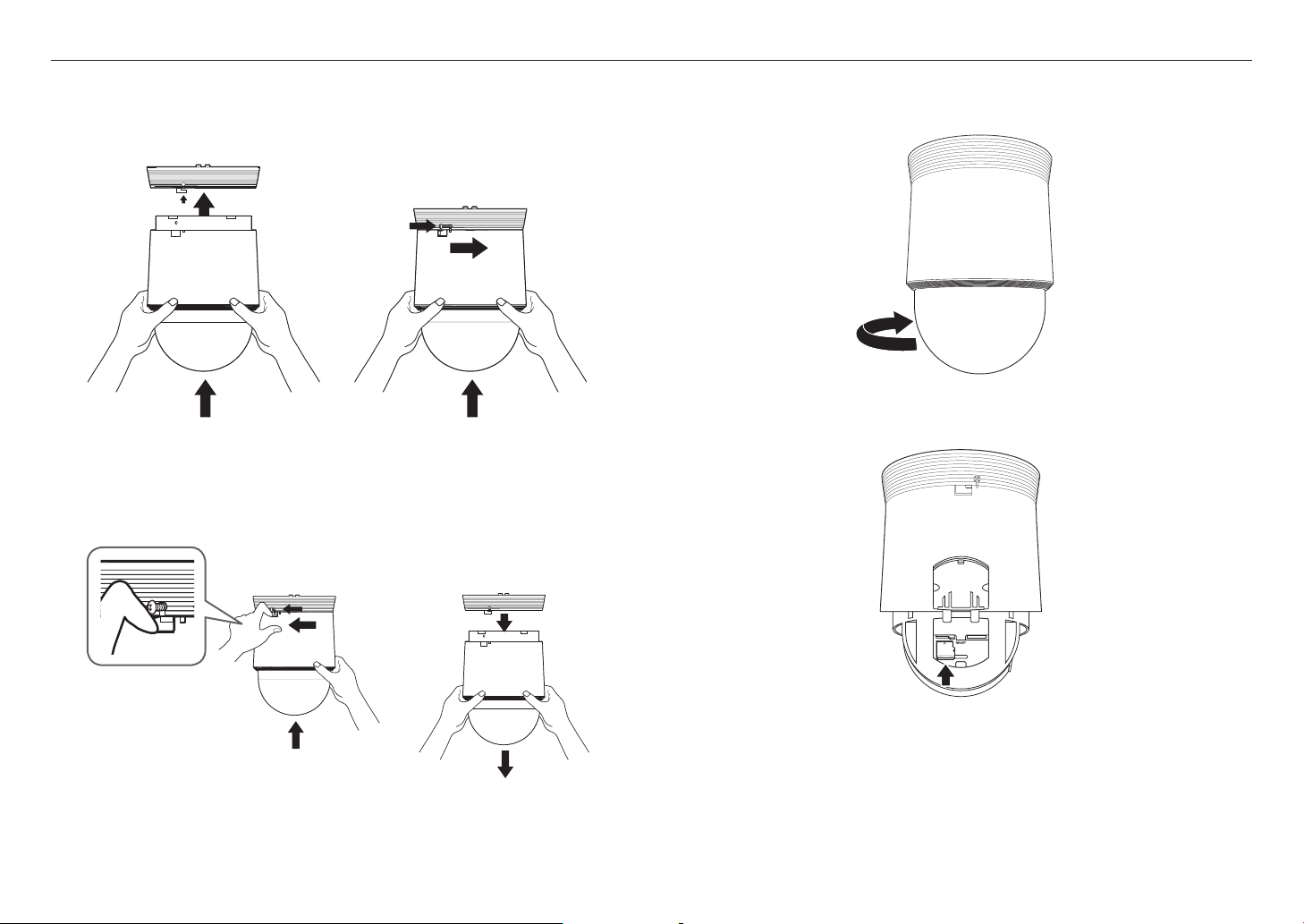

`Kamerayı takmak veya çıkarmak için resme bakın.

~Kameranın Takılması : Fotoğraf makinesi ünitesini yukarı doğru ittirin ve daha fazla döndürülemeyeceği

şekilde saat yönünde şekilde gösterildiği gibi döndürün. Döndürdükten sonra montaj tabanına monte
edilmiş vidaları sıkın.

< Kameranın Takılması >

~Kameranın Çıkarılması : Vidaları şekilde gösterildiği gibi gevşetin, kancayı itin ve saat yönünün tersine

çevirin.
(Vidalar tam olarak sökülmez.)
Kanca artık dönemez hale geldiğinde, fotoğraf makinesi ünitesini aşağı itin ve ayırın.

Micro SD kartın takılması

1. Serbest bırakmak için dom kapağını ok yönünde çevirin.

2. Micro SD kart kapağını yukarı çekin.

3. Micro SD kartları şekilde gösterildiği gibi ok yönünde takın.

12_ PTZ kamera (QNP-6320/QNP-6250)

< Kameranın Çıkarılması >

Micro SD kartı takmadan önce güç kablosunu kameradan ayırın.

`

J

Micro SD kartın yağmur yağarken ya da nem yüksek olduğunda takılması veya çıkarılması önerilmez.

`

Micro SD kartı takarken/sökerken, parçaların kaybolması veya düşmesi nedeniyle meydana gelebilecek kazaları önlemek için, üzerinde

`

çalışmadan önce ürün gövdesini düz bir yere koyduğunuzdan emin olun.

Ters yönde zorla takmaya çalışmayın. Bu, Micro SD kartınıza ve ürününüze zarar verebilir.

`

J

Micro SD Kartın Çıkarılması

Micro SD kartı yuvasından çıkartmak için şemada gösterildiği gibi hafıza kartının açık tarafından yavaşça basın.

! PTZ KAMERA (QNP-6320/QNP-6250)

4. Micro SD kart kapağını kapatın.

Micro SD kartı çıkartmadan önce, <Ayarlar ( )>- <Olay>-<Depolama> alanında, cihazı <Kapalı> duruma getirin ve [Uygula]

`

J

düğmesine basarak kamerayı kapatın.

Fotoğraf makinesini kapatırsanız veya üründen veriler içeren Micro SD kartı çıkarırsanız, veriler kaybolabilir veya hasar görebilir.

`

Dom kapağının montajı

Birleştirmek için dom kapağını saat yönünde çevirin.

Kamera Montaj Parçasını Hazırlama ve Takma

Montaj parçalarına dair montaj talimatları için, montaj parçası ile birlikte gelen kurulum kılavuzuna bakın.

Her bir montaj parçasının görünümü için (montajsız şekilde) “Kurulum için İsteğe Bağlı Aksesuarlar” kısmına bakın. (sayfa 8)

`

M

Türkçe _13

CAUTION: Be ware of the

Rated Voltage and Polarit y

of the power connection.

PTZ kamera (QNP-6320H/QNP-6250H)

PTZ kamera (QNP-6320H/QNP-6250H)

DAHİL OLANLAR

Kameranızın ve aksesuarlarınızın ürün ambalajında bulunup bulunmadığını lütfen kontrol edin.
(Satış yapılan her ülkede aksesuar aynı değildir.)

Görünüm Öğe Adı Adet Açıklama

Ana Gövde

Hızlı Kullanma Kılavuzu

(İsteğe bağlı)

Kapak Montaj Parçası

Burç klipsi

1

1

1

1

Ağ kablosunu bağlamak için kullanılır

Kablo burcunun delikten ayrılmasını veya delikten dışarı

düşmesini önleme yöntemi olarak kullanılır.

AĞ G/Ç KUTUSU  AYRI SATILAN ÜRÜN

Görünüm Öğe Adı Açıklama Model Adı

Ağ G/Ç kutusu

Kamera alarmı ve ses

G/Ç için harici bağlantı

cihazı

SPM-4210

Kablo Burcu

14_ PTZ kamera (QNP-6320H/QNP-6250H)

1

Ağ kablosu kurulumu için ekstra kablo burcu.

KURULUM IÇIN İSTEĞE BAĞLI AKSESUARLAR

Mevcut isteğe bağlı aksesuarları satın alabilirsiniz.

İLK BAKI

Dıarıda

! PTZ KAMERA (QNP-6320H/QNP-6250H)

a

Duvara ve Direğe

Montaj Parçası

SBP-156WMW SBP-156KMW SBP-156HMW SBP-156LMW SBP-156CMW

* Bu montaj parçası, montaj askısına takıldıktan sonra kullanılabilir

SBP-300LMW (Parapet Montajı)
SBP-300CMW (Tavana Mont aj)
SBP-300WMW (Duvara Mont aj)
SBP-300WMW1 (Duvara Mont aj)
SBP-300PMW (Direğe Mo ntaj)
SBP-300PMW1 (Direğe Mo ntaj)
SBP-300KMW (Köş eye Montaj)
SBP-300KMW1 (Köş eye Montaj)

Köşeye Montaj Montaj askısı Parapet Montajı Tavana Montaj

b

Madde Açıklama

Ana kapak Dahili PTZ mekanizmasını doğrudan gelen güneş ışığından, yağmurdan veya harici darbelerden korur.

a

Dom kapağı Lens ve ünite koruması için muhafaza kapağı.

b

Türkçe _15

PTZ kamera (QNP-6320H/QNP-6250H)

İç kısım

a

b

Madde Açıklama

Mercek Kamera Lensi.

a

Micro SD Kart kapağı Micro SD kart yuvası için toza dayanıklı kapak.

b

Mikro SD kart yuvası Mikro SD kartı için bölme.

c

Düğme, tüm kamera ayarlarını fabrika varsayılan ayarlarına geri döndürür.
Sistemi yeniden başlatmak için yaklaşık 5 saniye basılı tutun.

J Kamerayı sıfırlarsanız, DHCP’nin etkinleştirilmesi için ağ ayarları yapılır. Ağda DHCP sunucusu

yoksa, ağa bağlanabilmeniz için önce IP adresi, Alt ağ maskesi, Ağ geçidi, vb. temel ağ ayarlarını
değiştirmek için Device Manager programını çalıştırmanız gerekmektedir.

d

Reset Düğmesi

Montaj yüzeyi

a

b

c

c

d

Madde Açıklama

Kablo Burcu Ağ kablosunun içinden geçmesine imkan tanıyan, su geçirmez, lastik bir kapaktır.

a

Güvenlik teli kancası Bu ürünü düşmeyi önlemek için takarken, söz konusu kancayı montaj parçasının güvenlik teline geçirin.

b

Ağ portu Güç ve ağ bağlantısı için PoE+ yönlendirici ve ağ kablosuna bağlanan bir porttur.

c

16_ PTZ kamera (QNP-6320H/QNP-6250H)

MONTAJ

J

Bu fotoğraf makinesi, su geçirmezdir ve IP66 şartnamesine uygundur, ancak harici kabloya bağlanan jak uygun değildir. Kablonun tamamen

`

açıkta kalmasını önlemek için bu ürünü saçak kenarlarının altına yüklemeniz önerilir.

Micro SD kartın takılması

1. Micro SD kart kapağını yukarı çekin.

Kurulumdan Önce Alınması Gereken Önlemler

Kamerayı kurmadan önce aşağıdaki talimatları mutlaka okuyun:

~Kamera ağırlığının en az 5 katını taşıyabilecek bir kurulum yeri seçin.
~Sıkıştırılmış veya soyulmuş kablolar hasara neden olabilir veya yangın çıkarabilir.
~Güvenlik açısından, kurulum alanında kimsenin bulunmamasını sağlayın. Her ihtimale karşı özel eşyalarınızı

kurulum alanından uzak tutun.

~Ürün aşırı kuvvet uygulanarak kurulursa parçalar bozulabilir ve bu da kameraya zarar verebilir

Montajı, uygun olmayan aletlerle yapmaya çalışmak ürüne zarar verebilir.

Sökme

1. Dom kapağını sabitleyen üç vidayı serbest bırakmak için saat yönünün tersine çevirin.

Vidaları tamamen gevşetmek gerekli değildir.

`

2. Micro SD kartları şekilde gösterildiği gibi ok yönünde takın.

Micro SD kartı takmadan önce güç kablosunu kameradan ayırın.

`

J

Micro SD kartın yağmur yağarken ya da nem yüksek olduğunda takılması veya çıkarılması önerilmez.

`

Micro SD kartı takarken/sökerken, parçaların kaybolması veya düşmesi nedeniyle meydana gelebilecek kazaları önlemek için, üzerinde

`

çalışmadan önce ürün gövdesini düz bir yere koyduğunuzdan emin olun.

Ürün kapağını sökme işleminin 5 dakika içinde tamamlanması gerekir; aksi takdirde çiy yoğunlaşma riski bulunmaktadır.

`

! PTZ KAMERA (QNP-6320H/QNP-6250H)

Türkçe _17

PTZ kamera (QNP-6320H/QNP-6250H)

Ters yönde zorla takmaya çalışmayın. Bu, Micro SD kartınıza ve ürününüze zarar verebilir.

`

J

3. Micro SD kart kapağını kapatın.

Micro SD Kartın Çıkarılması

Micro SD kartı yuvasından çıkartmak için şemada gösterildiği gibi hafıza kartının açık tarafından yavaşça basın.

Micro SD kartı çıkartmadan önce, <Ayarlar ( )>- <Olay>-<Depolama> alanında, cihazı <Kapalı> duruma getirin ve [Uygula]

`

J

düğmesine basarak kamerayı kapatın.

Fotoğraf makinesini kapatırsanız veya üründen veriler içeren Micro SD kartı çıkarırsanız, veriler kaybolabilir veya hasar görebilir.

`

Dom kapağının montajı

Dom kapağı sabitleme vidalarını sıkarak dom kapağını monte edin.

Kamera Montaj Parçasını Hazırlama ve Takma

Montaj parçalarına dair montaj talimatları için, montaj parçası ile birlikte gelen kurulum kılavuzuna bakın.

18_ PTZ kamera (QNP-6320H/QNP-6250H)

Her bir montaj parçasının görünümü için (montajsız şekilde) “Kurulum için İsteğe Bağlı Aksesuarlar” kısmına bakın. (sayfa 15)

`

M

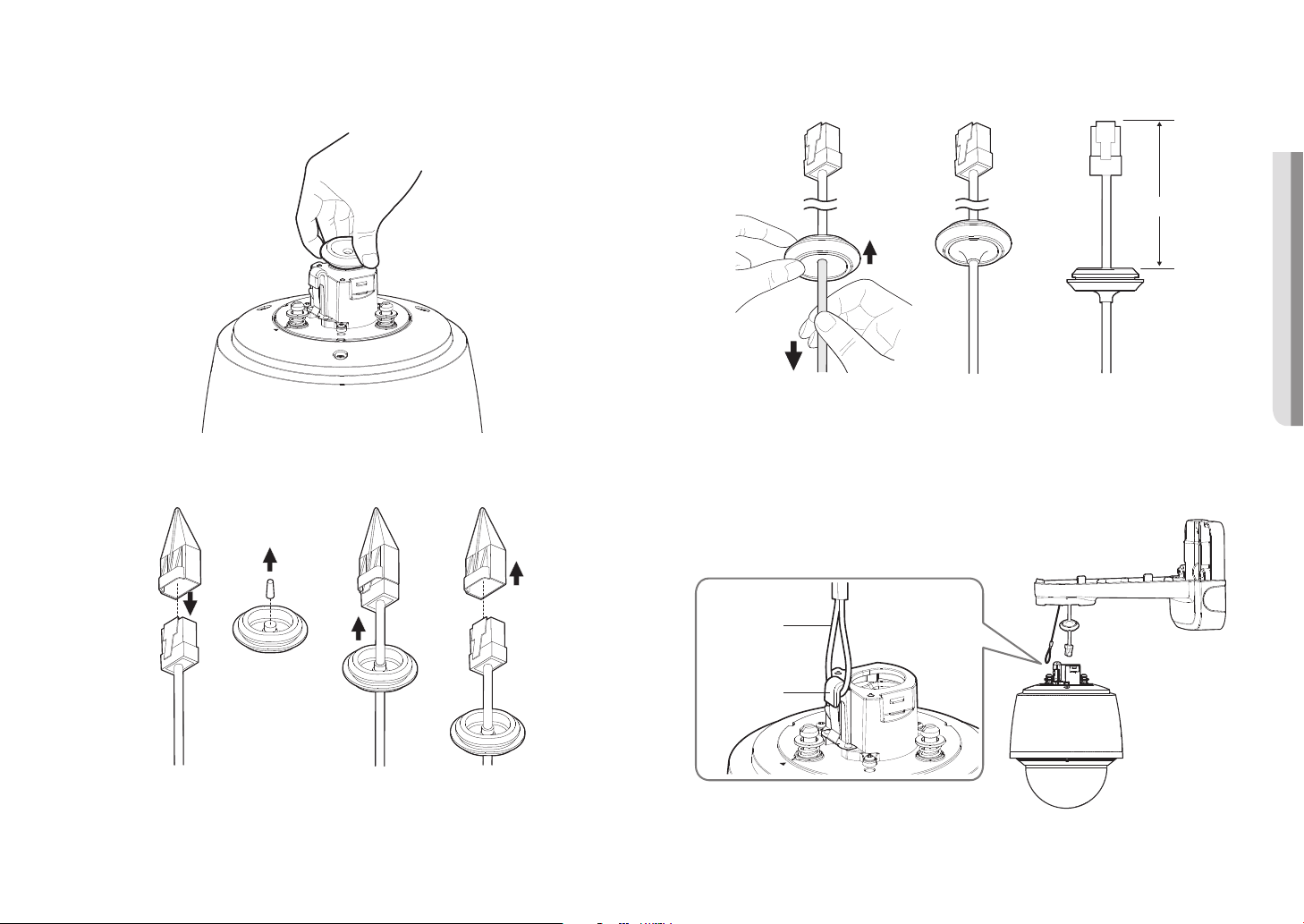

Ağ kablosu kurulumuna hazırlanma

1. Kablo burcunu sökün.

2. Çıkarılan kablo burcunun dışa çıkan kısmını çekerek çıkarın.

3. Ağ kablosunu kablo burcundan geçirmek için kapak montaj parçasını kullanın.

4. Su geçirmezlik koruması için, kablo burcunun altındaki kabloyu aşağıdaki şekilde gösterildiği gibi aşağı doğru

çekin.

9~10 cm

Duvara ve direğe montaj parçası aracılığıyla montaj

Gücü yalnızca montaj tamamlandıktan sonra bağlayın. Montaj devam ederken cihaza güç verilmesi yangına veya ürünün zarar görmesine

`

J

neden olabilir.

1. Duvar ve direk montaj parçasının güvenlik telini, ürünün güvenlik teli kancasına asın.

! PTZ KAMERA (QNP-6320H/QNP-6250H)

Kablo burcu yırtılmışsa, verilen ekstra kablo burcunu kullanın.

`

M

Güvenlik teli

Güvenlik teli kancası

Türkçe _19

PTZ kamera (QNP-6320H/QNP-6250H)

2. Ağ kablosunu ağ portuna bağlayın.

3. Ağ kablosunun kablo burcunu deliğe takın.

Bunu takarken, düzgün şekilde takılması için tüm burç alanına eşit şekilde bastırın.

4. Burç klipsini takın.
Klips üzerindeki ok işaretinin güvenlik teli kancası yönüne bakmasını sağlayın ve her iki tarafı da tek tek yerine
oturtun.

5. Kamera ile duvara ve direğe montaj parçasının montaj yönü kılavuzlarını hizaladıktan sonra, ana kapağı yukarı
doğru itin ve sabitlenene kadar saat yönünün tersine çevirin.

Kablo burcunun uzunluğu ve genişliği farklıdır. Şeklini kontrol edin ve doğru yönde takın.

`

J

20_ PTZ kamera (QNP-6320H/QNP-6250H)

6. Duvara ve Direğe Montaj Parçasının iç tarafındaki 3 montaj vidasını iyice sıkın.

Tavan veya korkuluk montaj parçası aracılığıyla montaj

1. Montaj parçasının güvenlik telini, ürünün güvenlik teli kancasına asın.

! PTZ KAMERA (QNP-6320H/QNP-6250H)

7. Duvara ve direğe montaj parçasının üst kapağını takın.

TR30

Güvenlik teli

Güvenlik teli kancası

2. Ağ kablosunu ağ portuna bağlayın.

Türkçe _21

PTZ kamera (QNP-6320H/QNP-6250H)

3. Ağ kablosunun kablo burcunu deliğe takın.

Bunu takarken, düzgün şekilde takılması için tüm burç alanına eşit şekilde bastırın.

Kablo burcunun uzunluğu ve genişliği farklıdır. Şeklini kontrol edin ve doğru yönde takın.

`

J

4. Burç klipsini takın.

Klips üzerindeki ok işaretinin güvenlik teli kancası yönüne bakmasını sağlayın ve her iki tarafı da tek tek yerine
oturtun.

5. Montaj askısının montaj yönü kılavuzlarını hizaladıktan sonra, ana kapağı yukarı doğru itin ve sabitlenene
kadar saat yönünün tersine çevirin.

6. Montaj parçasının üst tarafındaki 3 montaj vidasını iyice sıkın.

22_ PTZ kamera (QNP-6320H/QNP-6250H)

TR30

`Resmi ürün montaj parçaları (tavan/korkuluk) ile birletirilmitir

Tavana Montaj

(SBP-156CMW)

Parmaklık Montajı

(SBP-156LMW)

`Resmi ürün montaj parçaları dıındaki montaj parçalarıyla birletirilmitir

Montaj askısı kullanıyorsanız, kamerayı resmi ürün montaj parçası dışındaki herhangi bir montaj parçasına
takabilirsiniz.

Duvara Montaj

(SBP-300WMW)

Tavana Montaj

(SBP-300CMW)

Montaj askısı

(SBP-156HMW)

Parmaklık Montajı
(SBP-300LMW)

Montaj askısı
(SBP-156HMW)

! PTZ KAMERA (QNP-6320H/QNP-6250H)

Montaj askısı

(SBP-156HMW)

Türkçe _23

kurulum ve bağlantı

kurulum ve bağlantı

DIĞER CIHAZLARLA BAĞLANTI

Çalıtırma ve ağ bağlantısı

PoE+ destekli yönlendiriciyi veya PoE+ enjektörünü kameranın PoE portuna bağlayın.

PoE+ cihaz

<QNP-6320/QNP-6250> <QNP-6320H/QNP-6250H>

Ürün -40°C veya altındaki ortam sıcaklığında kullanılamaz.

`

J

-40°C sıcaklıkta kurulum alanına bağlı olarak ürün donmayabilir.

`

Düşük sıcaklık ortamında ürün tek başına bırakıldığında, normal çalışmaya başlaması 2 saati bulabilir.

`

-20 °C veya altı ortam sıcaklığına maruz kaldıktan sonra ürün açılırsa, saati sıfırlayın.

`

PoE cihazının PoE+ (IEEE 802.3at) özellikleri için yeterli olduğundan emin olun.

`

Cihazınız ağ anahtarına PoE (IEEE 802.3af) standardıyla bağlıysa, “PoE devreden çıkar” seçeneğini etkinleştirmek için ağ anahtarı ayar

-

menüsüne gidin.
Anahtar cihazı hakkında daha fazla bilgi için üretici kılavuzuna bakın.
PoE+ şartnamesine uygun bir kablo kullanılması tavsiye edilir.

-

Ön yükleme süresi (PoE+ güç bağlantı süresi dahil), PoE+ cihazınıza bağlı olarak değişebilir.

`

Ağ Kablosu Özellikleri

Öğe İçindekiler İşaret

Konektör RJ45 (10/100BASE-T)

Ethernet 10/100BASE-T

Kablo UTP Kategori 5e

Maks Mesafe 100 m DC direnci ≤ 0,125 Ω/m

PoE Desteği PoE+

Yıldırım düşme hasarlarına karşı korumayı arttırmak için bir STP kablosu kullanın.

`

M

24_ kurulum ve bağlantı

Ses ve alarm G/Ç bağlama (QNP-6320H/QNP-6250H)

Ayrı satılan bir ağ G/Ç Kutusu kullanarak ses ve alarmı bağlayabilirsiniz.

Ağ

Hoparlör

<SPM-4210>

Sensör

Ağ G/Ç Kutusu hakkında daha fazla bilgi için, ağ G/Ç Kutusu kılavuzuna bakın.

`

M

Kamera web görüntüleyicideki <Ayarlar ( )> ; <Olay> ; <G/Ç Kutusu> menüsünde ağ G/Ç kutusunu ayarlayabilirsiniz.

`

Her bir ağ G/Ç kutusuna sadece bir kamera bağlayın. Birden fazla kamera bağlanırsa ürün arızalanabilir.

`

Alarm

(Uyarı lambası)

Mikrofon

! KURULUM VE BAĞLANTI

Türkçe _25

ağ bağlantısı ve kurulumu

ağ bağlantısı ve kurulumu

Ağ ayarlarınızı ağ yapılandırmanıza göre ayarlayabilirsiniz.

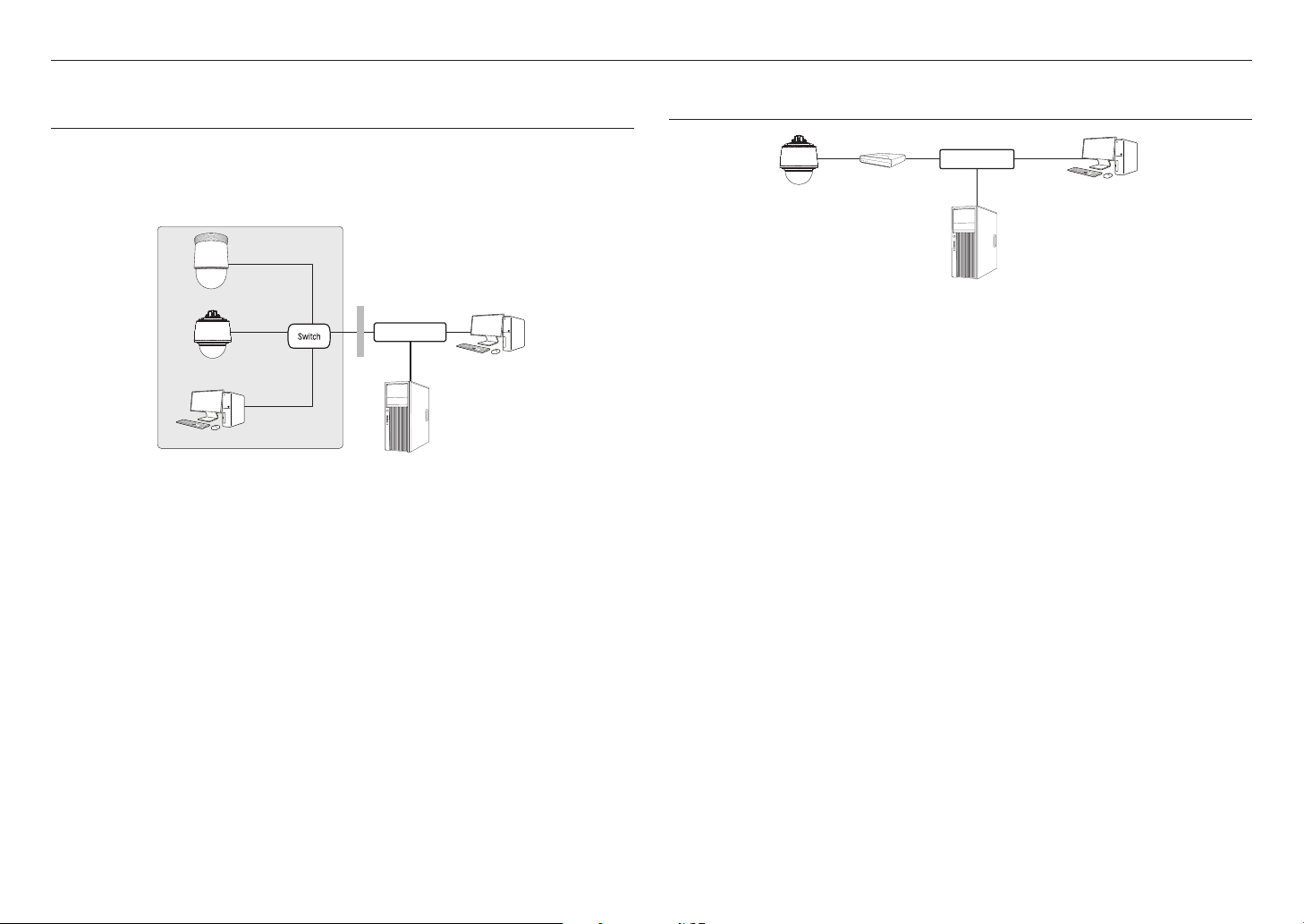

KAMERAYI DOĞRUDAN YEREL ALAN AĞINA BAĞLAMAK

Kameraya Lan Üzerinde Yerel Bir Pc’den Bağlanmak

1. Yerel Pc’de Bir Internet Tarayıcı Çalıştırın.

2. Tarayıcının Adres Çubuğuna Kameranın Ip Adresini Girin.

Kamera

INTERNET

Kamera

Yerel PC

<Yerel Ağ>

Eğer Port Yönlendirme Doğru Ayarlanmamışsa Ya Da Bir Güvenlik Duvarı Ayarlıysa, Lan Ağı Dışından Harici Bir Pc Internet Üzerinden Kameraya

`

M

Bağlanamayabilir.
Bu Durumda, Sorunu Çözmek Için, Ağ Yöneticisi Ile Temas Kurun.

IP adresi fabrika ayarlarına göre otomatik olarak DHCP sunucusundan atanır.

`

Kullanılabilen DHCP sunucusu yoksa, IP adresi 192.168.1.100 olarak ayarlanır.
IP adresini değiştirmek için Device Manager’ı kullanın.
Device Manager’ın kullanımı hakkında daha fazla bilgi için, “Device Manager’ı Kullanma” kısmına bakın. (Sayfa 27)

Harici Uzak Bilgisayar

DDNS Sunucusu
(Veri Merkezi, KORE)

KAMERANIN DOĞRUDAN BIR DHCP TABANLI DSL/KABLOLU MODEME BAĞLANMASI

INTERNET

DSL/Kablolu Model

Kamera

DDNS Sunucusu
(Veri Merkezi, KORE)

1. Kullanıcı bilgisayarını doğrudan ağ kamerasıyla bağlayın.

2. Device Manager’ı çalıştırın ve İnternet’e bağlanmak için masaüstünüzdeki web tarayıcısını kullanabilmek

amacıyla kameranın IP adresini değiştirin.

3. İnternet tarayıcısını kullanarak web görüntüleyiciye bağlanın.

4. [Ayarları] sayfasına gidin.

5. [Ağ] – [DDNS] sayfasına gidin ve DDNS ayarlarını yapılandırın.

6. [Basic] – [IP & Bağlantı Noktası] öğesine gidin ve IP türünü [DHCP] olarak ayarlayın.

7. Bilgisayarınızdan kaldırılan kamerayı doğrudan modeme bağlayın.

8. Kamerayı yeniden başlatın.

DDNS ayarı hakkında bilgi almak için Web Viewer’ın çevrimiçi yardım bölümüne bakın.

`

M

IP biçimi ayarlama hakkında bilgi için, Web Viewer’ın çevrimiçi yardım bölümüne bakın.

`

Harici Uzak Bilgisayar

26_ ağ bağlantısı ve kurulumu

DEVICE MANAGER’I KULLANMA

Device Manager programı, Hanwha Techwin web sitesindeki <Technical Guides> – <Online Tool> menüsünden indirilebilir (http://www.

`

M

hanwha-security.com).

Device Manager hakkında daha fazla talimatı, ana sayfanın <Yardım> menüsünde bulabilirsiniz.

`

KAMERAYI OTOMATIK OLARAK ARAMA

Kamera, Device Manager’ın kurulu olduğu PC ile aynı ağa bağlıysa, arama fonksiyonunu kullanarak ağ kamerasını
bulabilirsiniz.

1. Device Manager’ın ana sayfasındaki <Ara> seçeneğine tıklayın.

2. Listeden kamerayı kontrol edin.

~Kameraya yapıştırılmış etiketteki MAC adresini kontrol edin.

Bir Geni Bant yönlendirici kullanılıyorsa

~IP Address : IP aralığında kalan ve Geniş Bant yönlendirici

tarafından verilen bir adres girin.
örn) 192.168.1.2~254, 192.168.0.2~254,

192.168.XXX.2~254

~Subnet Mask : Geniş Bant yönlendiricinin <Subnet Mask>’i,

kameranın <Subnet Mask>’i olacaktır.

~Gateway : Geniş Bant yönlendiricinin <Local IP Address>’i,

kameranın <Gateway>’i olacaktır.

Ayarlar, bağlı Geniş Bant yönlendiricisinin modeline göre farklılık gösterebilir.

`

M

Daha ayrıntılı bilgi için, geçerli yönlendiricinin kullanım kılavuzuna bakın.

Geniş bant yönlendiricinin bağlantı noktası iletimi hakkında daha fazla bilgi için bkz. “Bağlantı Noktası Aralığı Aktarım (Bağlantı Noktası

`

Eşleme) Ayarı”.

(sayfa 29)

! AĞ BAĞLANTISI VE KURULUMU

IP ADRESINI YAPILANDIRMA

Kamera ağ ayarını değiştirmek istiyorsanız, <Durum> kısmında <Oturum Açma Tamam> işareti gösteriliyor olmalıdır.
Oturum açmak için ana sayfadaki <Kimlik Doğrulama> seçeneğine tıklayın.

Statik IP’yi yapılandırma

IP adresi ve port bilgilerini manuel olarak ekleyin ve yapılandırın.

1. Listeden IP ayarını değiştirmek istediğiniz kameraya tıklayın.

2. Device Manager’ın ana sayfasındaki <IP Assign (IP Atama)>

seçeneğine tıklayın.

3. <Takip eden IP adresi ata> seçimini yapın.

~Kameranın IP bilgileri önceden ayarlandığı gibi

görüntülenecektir.

4. IP ve Port ile ilgili kategorileri doldurun.

Bir Geni Bant yönlendirici kullanılmıyorsa

Ağ yöneticisinden <IP Adres>, <Altağ Maskesi>, <Ağ Geçidi> değerlerini ayarlamasını isteyin.

~HTTP Port : Kameraya İnternet tarayıcı kullanılarak erişmek için kullanılır; varsayılan değer 80’dir.
~RTSP Port : Gerçek zamanlı akışı kontrol eden bir porttur. İlk değeri 554’tür.

Geni Bant yönlendiriciye bağlı birden fazla kamera varsa

IP ile ilgili ayarları ve Bağlantı Noktası ile ilgili ayarları birbirinden ayrı şekilde yapılandırın.
örn)

Kategori Kamera No. 1 Kamera No. 2

IP Address

IP ile ilgili ayarlar

Bağlantı noktası ile ilgili
ayarlar

<HTTP Port> 80 dışında bir değere ayarlanmışsa, kameraya erişebilmek için öncelikle İnternet tarayıcısının adres çubuğuna <Port>

`

M

numarasını girmeniz gerekir.
örn) http://IP adresi : HTTP bağlantı noktası
http://192.168.1.100:8080

5. [Uygula] Düğmesine tıklayın.

6. Başarılı mesajı görüntülenirse, [Tamam] seçeneğine tıklayın.

Subnet Mask
Gateway

HTTP Port
RTSP Port

192.168.1.100

255.255.255.0

192.168.1.1

8080
554

192.168.1.101

255.255.255.0

192.168.1.1

8081
555

Türkçe _27

ağ bağlantısı ve kurulumu

Dinamik IP’yi Yapılandırma

DHCP’den IP adresini alın

~Dinamik IP ortamı örneği

- Kameraların bağlı olduğu bir Geniş Bant yönlendiricisine DHCP sunucusu tarafından bir IP adresi atanmışsa

- Kamera, DHCP protokolleri kullanılarak doğrudan modeme bağlanıyorsa

- IP’ler LAN aracılığıyla dahili DHCP sunucusu tarafından atanmışsa

1. Listeden IP ayarını değiştirmek istediğiniz kameraya tıklayın.

2. Device Manager’in ana sayfasındaki <IP Assign (IP Atama)>

seçeneğine tıklayın.

3. <IP adresi otomatik olarak belirle (DHCP)> seçimini yapın.

4. [Uygula] düğmesine tıklayın.

5. Başarılı mesajı görüntülenirse, [Tamam] seçeneğine tıklayın.

KAMERAYI MANUEL OLARAK KAYDETME

Kameranın arama fonksiyonu kullanılarak bulunamaması durumunda, kamera harici ağa bağlıysa, IP bilgileri manuel
şekilde eklenerek kamera uzaktan kaydedilebilir.

1. Device Manager’ın ana sayfasındaki <Cihaz Ekle> – <Cihazı
Manuel Ekle> seçeneğine tıklayın.

2. Aradığınız IP adresi aralığını ekleyin.

3. Kaydettiğiniz kameranın <Model adı> seçin ve HTTP portu,

kimlik ve şifre bilgilerini ekleyin.

4. [Kayıt] düğmesine tıklayın.

5. Kameranın kayıtlı olup olmadığını kontrol edin.

~Kameraya yapıştırılmış etiketteki MAC adresini kontrol edin.

IP’YI OTOMATIK OLARAK YAPILANDIRMA

1. Listeden IP’sini otomatik olarak yapılandırmak istediğiniz

kameraya tıklayın.

2. Device Manager’ın ana sayfasındaki < + > seçeneğine tıklayın.

~Ekipman Ayarı menüsü görünür.

3. Menüde <Auto IP Configre (Oto IP Yapılandır)> seçeneğine

tıklayın.

4. [Kapa] düğmesine tıklayın.

QNP-6320

28_ ağ bağlantısı ve kurulumu

BAĞLANTI NOKTASI ARALIĞI AKTARIM BAĞLANTI NOKTASI ELEME AYARI

Bir kameranın bağlı olduğu bir Geniş Bant yönlendiriciyi kurarken, uzak bir bilgisayarın yönlendiricideki kameraya
erişebilmesi için, Geniş Bant yönlendiricide bağlantı noktası aralığı aktarımını ayarlamanız gerekir.

Manuel Bağlantı Noktası Aralığı Aktarımı

1. Geniş Bant yönlendiricinin Ayarlar menüsünden, <Applications
& Gaming> - <Port Range Forward> öğelerini seçin.

Bir üçüncü şahıs Geniş Bant yönlendiricisi için bağlantı noktası
aralığı aktarımını ayarlamak için, ilgili Geniş Bant yönlendiricinin
kullanıcı kılavuzuna başvurun.

2. Geniş Bant yönlendiriciye bağlı her bir kamera için <TCP > ve
<UDP Port> ayarlarını yapın.
IP yönlendirici ile yapılandırılacak her bir bağlantı noktasının
sayısı, kamera web görüntüleyicisinde <Ayarları> - <Basic> ­<IP & Bağlantı Noktası> bölümünde belirlenen port sayısına
göre ayarlanmalıdır.

3. İşlem tamamlandığında [Save Settings] düğmesini tıklatın.
Ayarlarınız kaydedilir.

Port yönlendirme ayarı, CISCO IP yönlendirici ayarına bir örnektir.

`

M

Ayarlar, bağlı Geniş Bant yönlendiricisinin modeline göre farklılık gösterebilir.

`

Daha ayrıntılı bilgi için, geçerli yönlendiricinin kullanım kılavuzuna bakın.

Faklı Ağ Kameraları için Bağlantı Noktası Aralığı Aktarım Ayarı

~Geniş Bant yönlendirici cihazda, yapılandırma web sayfası ile Bağlantı Noktası İletme kuralı belirleyebilirsiniz.
~Kullanıcı kamera ayar ekranını kullanarak herhangi bir portu değiştirebilir.

Kamera 1 ve Kamera 2 bir yönlendiriciye bağlandığında :

Kullanıcı

Başlangıç Bitiş Protokol IP Adresi

3000 3000 TCP/UDP 192.168.1.100
3001 3001 TCP/UDP 192.168.1.101
8080 8080 TCP/UDP 192.168.1.100
8081 8081 TCP/UDP 192.168.1.101

`

M

Geniş Bant Yönlendirici

Yönlendiricinin UPnP (Evrensel Tak ve Çalıştır) özelliğini desteklemesi galinde, port yönlendirme ek yönlendirici kurulumu olmadan yapılabilir.
Ağ kablosunu bağladıktan sonra, “Ayarlar -> Ağ -> DDNS” içinde <Wisenet DDNS> altında <Hızlı Bağlantı> menüsündeki onay kutusunu
işaretleyin.

İnternet

Camera1 (192.168.1.100)

HTTP bağlantı noktası

RTSP bağlantı noktası

Camera2 (192.168.1.101)

HTTP bağlantı noktası

RTSP bağlantı noktası

8080
3000

8081
3001

! AĞ BAĞLANTISI VE KURULUMU

Türkçe _29

ağ bağlantısı ve kurulumu

KAMERAYA PAYLAILAN BIR YEREL BILGISAYARDAN BAĞLANMA

1. Device Manager’ı çalıştırın.

Bağlı kameralar taranır ve kameraların bir listesi görüntülenir.

2. Bir kameraya erişmek için üzerine çift tıklatın.
İnternet tarayıcı başlatılır ve kameraya bağlanır.

Kameraya, bulunan kameranın IP adresini İnternet tarayıcının adres çubuğuna yazarak da erişebilirsiniz.

`

M

KAMERAYA İNTERNET ARACILIĞIYLA UZAK BIR BILGISAYARDAN
BAĞLANMA

Kullanıcılar, Geniş Bant Yönlendiricisinin ağ kümesinde bulunmayan bir uzak bilgisayarda, kameranın DDNS URL’sini
kullanarak bir Geniş Bant Yönlendiricisi ağı içindeki kameralara erişebilirler.

1. Geniş Bant yönlendirici ağındaki bir kameraya erişebilmek için, öncelikle Geniş Bant yönlendirici için bağlantı
noktası aralığı aktarımını ayarlamış olmanız gerekir.

2. Uzak bilgisayardan İnternet tarayıcıyı başlatın ve kameranın DDNS URL adresini veya Geniş Bant
yönlendiricinin IP adresini adres çubuğuna yazın.
örn) http://ddns.hanwha-security.com/ID

Wisenet DDNS kullanmak için, Wisenet DDNS ana sayfasında (http://ddns.hanwha-security.com) kaydolun ve ürünü [DDNS

`

M

Ayarlarım]>[Ürün Kaydı] seçeneği altında kaydedin.

30_ ağ bağlantısı ve kurulumu

ağ görüntüleyici

KAMERAYA BAĞLAMA

Normal koullar altında aağıdakileri yapmanız gerekir

1. İnternet tarayıcıyı başlatın.

2. Kameranın

örn) • IP adresi (IPv4) : 192.168.1.100 ;http://192.168.1.100

- Oturum Açma iletişim kutusu açılır.

•
;http://[2001:230:abcd:ffff:0000:0000:ffff:1111]
iletişim kutusu açılır.

HTTP bağlantı noktası 80 dıında bir değer ise

1. İnternet tarayıcıyı başlatın.

2. Kameranın IP adresini ve HTTP bağlantı noktası numarasını adres çubuğuna yazın.

örn) IP adresi: 192.168.1.100: HTTP bağlantı noktası numarası (8080)
;http://192.168.1.100:8080 - Oturum Açma iletişim kutusu açılır.

URL adresinin kullanılması

1. İnternet tarayıcıyı başlatın.

2. Kameranın DDNS URL adresini adres çubuğuna yazın.

örn) URL adresi : http://ddns.hanwha-security.com/ID

- Oturum Açma iletişim kutusu açılır

UPnP üzerinden bağlanma

1. UPnP protokolünü destekleyen istemciyi veya işletim sistemini çalıştırın.

2. Arama yapmak için kamera adına tıklayın.

Windows işletim sisteminde, ağ menüsünden aranan kamera adına tıklayın.

IP adresini adres çubuğuna yazın.

IP adresi (IPv6) : 2001:230:abcd: ffff:0000:0000:ffff:1111

Yalnızca LAN ortamında ağ bağlantısı devre dışı bırakılır.

`

J

- Oturum açma penceresi görüntülenir.

- Oturum Açma

Bonjour üzerinden Bağlanma

1. Bonjour protokolünü destekleyen istemciyi veya işletim sistemini çalıştırın.

2. Arama yapmak için kamera adına tıklayın.

Mac işletim sisteminde, Safari’nin Bonjour sekmesinden aranan kamera adına tıklayın.

- Oturum açma penceresi görüntülenir.

! AĞ GÖRÜNTÜLEYICI

DDNS adresinin kontrol edilmesi

Kamera doğrudan DHCP tabanlı bir kablo modem veya DSL modemine bağlıysa, ISP’ye (abone olduğunuz
internet sağlayıcı şirket) her bağlanma denemesinde IP adresi değişir.
Böyle bir durumda DDNS tarafından değiştirilen IP adresi size bildirilmez.

DDNS sunucusuyla dinamik IP bazlı bir aygıt kaydettiğinizde aygıta erişmeye çalıştığınızda değişen IP’yi kolayca
kontrol edebilirsiniz.
Cihazınızı <DDNS> sunucusuna kaydetmek için http://ddns.hanwha-security.com adresini ziyaret e
öncelikle cihazınızın kaydını yapın ve sonra Ağ Görüntüleyici’yi <Ağ> - <DDNS> <Wisenet DDNS> olarak ayarlayın
ve DDNS kaydı için kullanılan <Ürün Kimliği> girin.

din ve

Türkçe _31

ağ görüntüleyici

IFRE AYARI

Ürüne ilk kez erişim sağladığınızda, oturum açma şifresini yaratmanız
gerekir.

8 ile 9 haneli yeni bir şifrede, şunlardan en az üçünü kullanmanız gerekir:

`

J

büyük/küçük harfler, sayılar ve özel karakterler. 10 ile 15 haneli bir şifrede,
yukarıda belirtilen türlerden en az ikisini kullanmanız gerekir.

İzin verilen özel karakterler. : ~`!@#$%^*()_-+=|{}[].?/

-

Daha üst seviyede güvenlik için şifrelerinizde aynı karakterlerin veya ardışık

`

klavye girişlerinin tekrarlanmaması önerilir.

Şifrenizi kaybettiyseniz, ürünü sıfırlamak için [RESET] düğmesine basabilirsiniz. Bir deftere not ederek ya da ezberleyerek şifrenizi

`

kaybetmeyin.

OTURUM AÇMA

Kameraya her erişiminiz sırasında oturum açma penceresi görünür.
Kameraya erişmek için Kullanıcı Kimliği’ni ve şifrenizi girin.

1. <User name> giriş kutusuna “admin” yazın.
Yönetici kimliği olan “admin” sabittir ve değiştirilemez.

2. Şifreyi <Password> giriş alanına girin.

3. [Sign in] öğesine tıklayın.

Oturum Açma başarılı olduğunda, Live Viewer ekranı açılır.

Kameranın web görüntüleyicisine eriştiğinizde, görüntü verilerinin şifrelenip

`

J

şifrelenmediğini kontrol ederek güvenliğe çok dikkat edin.

Ekran boyutu %100 olduğunda en iyi video kalitesine sahip olursunuz. Oran düşürüldüğünde, görüntü kenarlardan kesilebilir.

`

M

KAMERA WEB GÖRÜNTÜLEYICISI KURULUMU

1. [Kurulum ( )] simgesine tıklayın.

2. Ayarlar penceresi görüntülenir.

3. Kameranın temel bilgi, video, ses, ağ, olay, analiz ve sistem ayarlarını ağ üzerinden yapılandırabilirsiniz.

4. Her işlevin detaylı tanımına bakmak için <Yardım (

)> düğmesine tıklayın.

32_ ağ görüntüleyici

ek

SORUN GİDERME

SORUN ÇÖZÜM

Safari tarayıcıda eklentisiz web
görüntüleyiciye HTTPS aracılığıyla
erişildiğinde hiçbir video
görüntülenmez.

Kameraya ağ tarayıcısından
erişemiyorum.

İzleme sırasında İzleyici bağlantısı
kopuyor.

Ağa bağlı kamera, Device Manager
programında algılanmaz.

Görüntüler üstüste biniyor.

Görüntü belirmiyor.

Ses girişi ayarları yapılandırılmış olsa
bile ses kaydedilmez.

~HTTPS'e ilk olarak erişildiğinde, görüntülenen kimlik doğrulama açılır penceresinde, "Kimlik Doğrulama

Sertifikasını Görüntüle" seçeneğine ve "Belirlenen webviewer IP adresine bağlanırken daima güven"
seçim kutusuna tıklayın.

~Aşağıdaki mesaj penceresinde "İleri" seçeneğini seçtikten sonra web görüntüleyici halen video

görüntülememeye devam ederse, Safari tarayıcıdan çıkmak için komut tuşu + Q tuşuna basın, sayfaya
yeniden erişin ve yukarıda belirtilen işlemleri uygulayın.

~Kameranın Ağ ayarlarının uygun olduğuna emin olmak için kontrol edin.
~Bütün ağ kablolarının düzgün olarak bağlandığına emin olmak için kontrol edin.
~Eğer DHCP ile bağlanılmışsa, kameranın problemsiz olarak dinamik IP adresi alabildiğini kontrol edin.
~Eğer kamera bir Geniş Bant yönlendiriciye bağlıysa, port yönlendirmenin doğru yapılandırıldığını kontrol

edin.

~Bağlı İzleyicilerin bağlantısı, kamerada ya da ağ yapılandırmasında yapılan değişikliklerle kopar.
~Bütün ağ bağlantılarını kontrol ediniz.

~PC'nizdeki güvenlik duvarını kapatın ve kamerayı tekrar aratın.

~İki ya da daha fazla kameranın farklı adresler yerine tek bir multicast adrese ayarlanıp ayarlanmadığını

kontrol edin. Eğer birden çok kamera için tek bir adres kullanılmışsa, görüntüler üstüste binebilir.

~Eğer iletim yöntemi multicast olarak ayarlanmışsa, kameranın bağlandığı LAN üzerinde multicast destekleyen

yönlendirici olup olmadığını kontrol edin.

~<Basic> - <Video Profili> bölümündeki <Ses Girişi> onay kutusunu işaretlemeniz gerekir.

SORUN ÇÖZÜM

<Analiz> öğesinde <Hareket
Algılama> seçeneği <Etkinleştirin>
olarak ayarlandı ancak bir analiz olayı
meydana geldiğinde bile bana e-posta
bildirimi ulaşmıyor.

Bir akıllı video analizi olayı üretildiğinde
bile Alarm Çıkışı bağlantı noktasında
sinyal bulunmaz.

Micro SD karta kayıt yapılamıyor.

Micro SD kart takılı ama kamera düzgün
çalışmıyor.

NAS’a kaydedilemiyor.

NAS ayarının başarısız olduğu
bildiriliyor.

~Ayarları şu sırayla doğrulayın:

A. <Tarih ve Saat> ayarlarını kontrol edin.
B. <Hareket Algılama> öğesi <Etkinleştir> seçeneğine ayarlanmalıdır.
C.

<Olay Ayarı> menüsünün <E-posta> seçeneğinin kullanım için
edin.

~Alarm çıkışı bağlantı noktası ayarlarını kontrol edin.

~Micro SD kartının hasarlı olup olduğunu kontrol edin.
~Micro SD kart değiştirilirken, işlem ürünün güç bağlantısı kesildiği zaman yapılmalıdır.

~Micro SD kartın doğru yönde takılıp takılmadığını kontrol edin. Başka cihazlarda biçimlendirilen bir Micro SD

kart bu kamera biriminde çalışmayabilir.

~<Ayarları> ; <Olay> ; <Depolama> menüsünde Micro SD kartı tekrar biçimlendirin.

~NAS’a kaydedilen bilginin doğru olduğunu doğrulayın.

~NAS IP adresinin geçerli olduğunu doğrulayın.
~NAS kimlik/şifre bilgilerinin geçerli olduğunu doğrulayın.
~NAS kimliğini kullanarak temel klasör olarak atanan klasöre erişebildiğinizi doğrulayın.
~NAS SMB/CIFS öğelerinin işaretli olmadığını doğrulayın.
~NAS IP adresi ile kamera IP adresi biçiminin aynı olduğunu doğrulayın.

Örn.) NAS ve kamera alt ağ maskesi varsayılan değeri 255.255.255.0’dır.
IP adresi 192.168.20.32 olduğunda NAS IP adresinin 192.168.20.1~192.168.20.255 aralığında olması
gerekir.

~Kaydedilen veya kullanılan temel klasörü biçimlendirmeden başka bir kullanıcı olarak erişim sağlamaya

çalışarak kontrol edin.

~Önerilen NAS ekipmanını kullandığınızı doğrulayın.

işaretlenip işaretlenmediğini kontrol

! EK

Türkçe _33

Hanwha Techwin üretimin tüm aşamalarında çevreye özen gösterir ve müşterilerine daha çevre dostu ürünler sağlayabilmek için
gerekli tedbirleri alır.
Eco işareti, Hanwha Techwin in çevre dostu ürünler yaratma isteğini temsil eder ve ürünlerin AB RoHS Talimatlarını uygun olduğunu
gösterir.

Bu Ürünün Uygun Şekilde Atılması (Atık Elektrikli ve Elektronik Ekipman)

(Ayrı toplama sistemlerine sahip Avrupa Birliği ülkeleri ve diğer Avrupa ülkelerinde geçerlidir)
Ürün, aksesuarlar veya literatürde yer alan bu işaret, ürünün ve elektronik aksesuarlarının (örn. şarj cihazı, kulaklık, USB kablosu),

kullanım ömürlerinin sonunda diğer ev atıklarıyla birlikte atılması gerektiğini belirtir. Kontrolsüz atık atılması nedeniyle çevrenin veya
insan sağlığının zarar görmesini önlemek için lütfen bu öğeleri diğer atık türlerinden ayırın ve malzeme kaynaklarının sürdürülebilir
bir şekilde yeniden kullanılmasını sağlamak için uygun bir şekilde geri dönüşümünü sağlayın.
Ev kullanıcıları, çevreye zarar vermeden bu öğelerin nasıl ve nerede geri dönüşümünü sağlayabileceklerini öğrenmek için ürünü
aldıkları perakendecilere veya yerel devlet dairesine başvurmalıdır.
Ticari kullanıcılar tedarikçileriyle temas kurup satın alma sözleşmesinin koşullarını ve şartlarını kontrol etmelidir. Bu ürün ve
elektronik aksesuarları atma işlemi için diğer ticari atıklarla karıştırılmamalıdır.

Bu üründe bulunan pillerin doğru şekilde atılması

(Avrupa Birliği’nde ve ayrı pil dönüşüm sistemlerine sahip diğer Avrupa ülkelerinde geçerlidir.)

Pil, kullanma kılavuzu veya ambalajın üzerinde yer alan bu işaret, bu üründe bulunan pillerin çalışma ömürlerini doldurduklarında diğer evsel atıklarla
birlikte atılmaması gerektiğini belirtmektedir. İşaretlenmiş olduklarında, Hg, Cd veya Pb kimyasal sembolleri pilin 2006/66 EC Direktifinde belirtilen referans
seviyelerinin üzerinde cıva, kadmiyum veya kurşun içerdiğini belirtir. Pillerin uygun şekilde atılmaması halinde, bu maddeler insan sağlığına veya çevreye
zarar verebilir.
Doğal kaynakları korumak ve malzemelerin yeniden kullanılmasını desteklemek için, lütfen pilleri diğer atık türlerinden ayırın ve yerel, ücretsiz pil
dönüşümsisteminiz aracılığıyla geri dönüştürün.

Türkiye Distribütörü

EDS Elektronik Destek Sanayi ve Ticaret Ltd. Şti.

Meclis Mah. Teraziler Cad. Hayran Sk. (Eskisi Kılıç Sk.) No: 4 Sancaktepe / İstanbul / Türkiye

Tel [phone] Faks +90.216.528.45.98

Koyuncu Elektronik Bilgi İşlem Sistemleri San. ve Dış. Tic. A.Ş.

Emek Mah. Ordu Cad. No:18 Sancaktepe / İstanbul / Türkiye

Tel [phone] Faks +90.216.313.18.18

NFS Teknoloji ve Otomasyon Sistemleri San. Ve Tic. Ltd. Sti.

Cumhuriyet Mah Şair M.Akif Ersoy Sk. No:36 Üsküdar / İstanbul / Türkiye

Tel [phone] Faks +90.216.505.82.29

Sensonet Teknoloji Elekt. ve Biliş. Hiz. San. ve Tic. Ltd. Şti.

Ramazanoğlu Mah. Transtek Cad. No: 2 Pendik / İstanbul / Türkiye

Tel [phone] Faks +90.212.381.61.02

ENTES ELEKTRONİK CİHAZLAR İMALAT VE TİC. A.Ş.

Dudullu Org.San.Bölg. 1. Cad. No:23 34776 Ümraniye - İstanbul / Türkiye

Tel [phone] Faks +90.216.314.16.15

Cihazın Ticaret Bakanlığınca önerilen ortalama ömrü
Cihazın EEE yönetmeliklerine uygun olduğuna benzer beyan
