4.2 Созданиесигналапроизвольной формы ................................................................. 33
Пр илож е н ие ....................................................................................................................... 34
Технические данные ............................................................................................................ 35
Очистка и обслуживание...................................................................................................... 36
Hantek1025G
Техника безопасности
Следует внимательно прочитать данные меры предосторожности, чтобы избежать
травм и повреждений прибора и подключенного оборудования. Чтобы устранить все
риски, следует выполнять указания по технике безопасности.
К обслуживанию допускаются только квалифицированные специалисты.
Следует обеспечить защиту от пожара и получения травм.
Используйте подходящий силовой шнур Используйте силовойшнур, утвержденный
специально для вашей страны.
Выполните правильноеподключениеиотключение. Когда щупыилииспытательные
наконечники подключены к источнику питания, запрещается выдергивать их.
силовом шнуре. Чтобы избежать удара электротоком, провода заземления
следует правильно заземлить до подключения к входным или выходным
контактам прибора.
же напряжением, что и сам прибор. Запрещается подключать контакты
заземления к источнику питания высокого напряжения.
Проверьте номинальные значениявсехконтактов. Во избежаниевозгорания
или опасности поражения током проверьте все предельно допустимые величины
и этикетку на приборе. Перед подключением прибора тщательно изучите
информацию о предельно допустимых величинах, имеющуюся в руководстве по
эксплуатации.
Запрещается эксплуатировать прибор, если корпус или панель сняты.
Следует обеспечить защиту от короткого замыкания. Не прикасайтесь к элементам,
оказавшимся открытыми, когда они находятся под нагрузкой.
Если высчитаете, чтоприборсломан, тоего эксплуатациязапрещена. Если вы
считаете, что прибор неисправен, его следует отдать на проверку
квалифицированному технику.
Обеспечьте хорошую вентиляцию.
Не эксплуатируйте прибор вместахсповышеннойвлажностью.
Не эксплуатируйте прибор вовзрывоопасныхилипожароопасных условиях.
Поддерживайте поверхности изделия сухими и чистыми.
РУКОВОДСТВОПОЛЬЗОВАТЕЛЯ1
Hantek1025G
Введение
Генератор сигналов произвольной формы Hantek 1025G имеет один канал для выхода
сигнала произвольной формы, выход 12 бит, выходы синхронизированных сигналов,
один канал входов измерения частоты, вход 6 бит и вход внешней синхронизации.
Пользователь может редактировать осциллограмму при помощи мыши и выбирать
стандартные типы, такие как Sine, Square, Tri-angle, Saw-tooth, TTL, White Noise, Gauss
Noise, Trapeze, Exponent, AM и FM. Также можно настроить такие параметры, как
амплитуда, частота и коррекция. Формат данных Hantek 1025G полностью совместим с
форматом Tektronix; прибор может напрямую читать файлы данных по сигналам от
осциллографа Tektronix или от редактора сигналов Tektronix, а также повторно
отображать сигнал. Hantek 1025G использует технологию DDS, поэтому прибор
обладает высокочастотной точностью, высоким разрешением осциллограммы,
высокой надежностью и поддержкой многих программ. Он может использоваться в
различных электронных лабораториях, и он обладает уникальным интерфейсом, при
помощи которого прибор можно интегрировать в другие системы автоматического
измерения.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 2
Глава 1 Начало работы
В данной главе приводится следующая информация:
Системныетребования
Установкаприбора

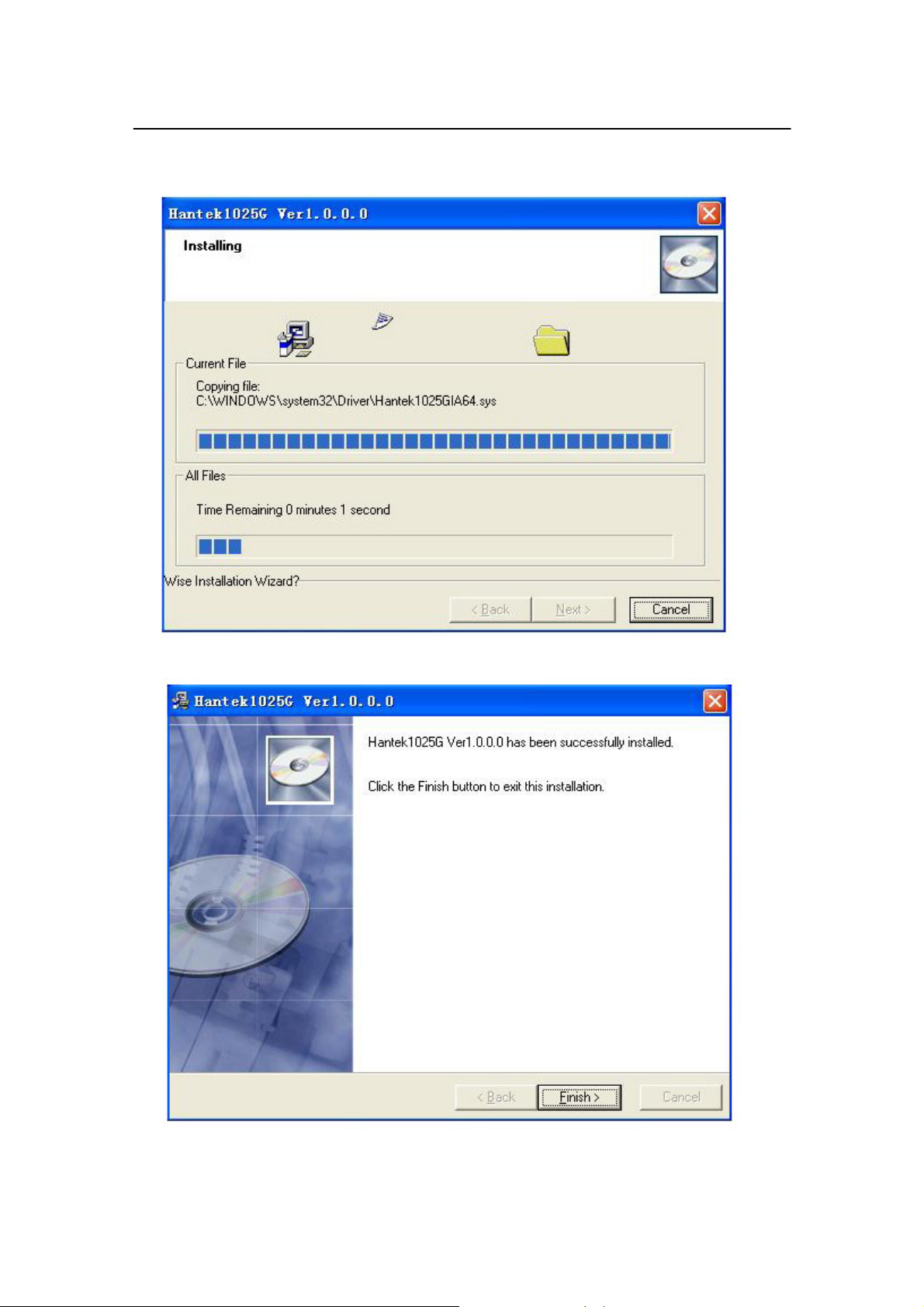

Установка программного обеспечения
Hantek1025G
РУКОВОДСТВОПОЛЬЗОВАТЕЛЯ3
1.1 Системныетребования
Минимальные системныетребования
Операционная система
Windows XP/Vista/Win 7
Память
128 Мбайт
Видеокарта
Поддержка Microsoft DirectX
Разрешение экрана: 1024x768
Глубина цвета: 16 бит
Рекомендуемые системные требования
Hantek1025G
Операционнаясистема
Windows XP/Vista/Win 7
Память
256 Мбайт
Видеокарта
Поддержка Microsoft DirectX
Разрешение экрана: 1024x768
Глубина цвета: 16 бит
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 4
1.2 Установкаприбора
1.
Подключите разъем USB кабеля типа А к порту USB вашего ПК.
2.
Подключите разъем USB кабеля типа B к порту USB вашего ПК.
Pattern Generator: Задать выходной контакт Digital вкачествегенераторастандартных сигналов.
Programmable Output: Задать выходнойконтакт Digital в качестве программируемого
выхода.
Output Set:
Показать диалог настройки выхода Digital.
5. Display (Отображение)
Background Color:
XY Line Color:
Curve Color:
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 15
Задать фоновый цвет
Задать цвет XY
Задать цвет кривой
Cursor Color:
Wave Number:
Show/Hide Control:
6. Utility (Утилиты)
Hantek1025G
Задать цвет курсора
Задать количество отобраджаемых периодов.
Показать/спрятать панель управления.
Sweep (режим запуска): Показать диалог режима запуска.
Open Output Power On: Сохранить текущуюосциллограмму в Hantek 1025G и
создать осциллограмму при включенном приборе.
Close Output Power On: Остановить созданиеосциллограммыпривключенном
приборе.
РУКОВОДСТВОПОЛЬЗОВАТЕЛЯ16
Hantek1025G
2.3 Системаконтролясигнала
Перейдите в меню “Display”->”Show/Hide control”, чтобы скрыть/показать панель
управления.
Вы можете изменять параметры сигнала, такие как частота, амплитуда, отклонение по
оси Y или фаза. Кроме того, параметры включают систему частотомера.
Щелкните на любую кнопку конкретного сигнала, чтобы переключиться на получение
сигналов такого типа. При переключении на произвольный сигнал с любого другого
сигнала можно отредактировать исходный сигнал.
2. Задатьпараметрысигнала

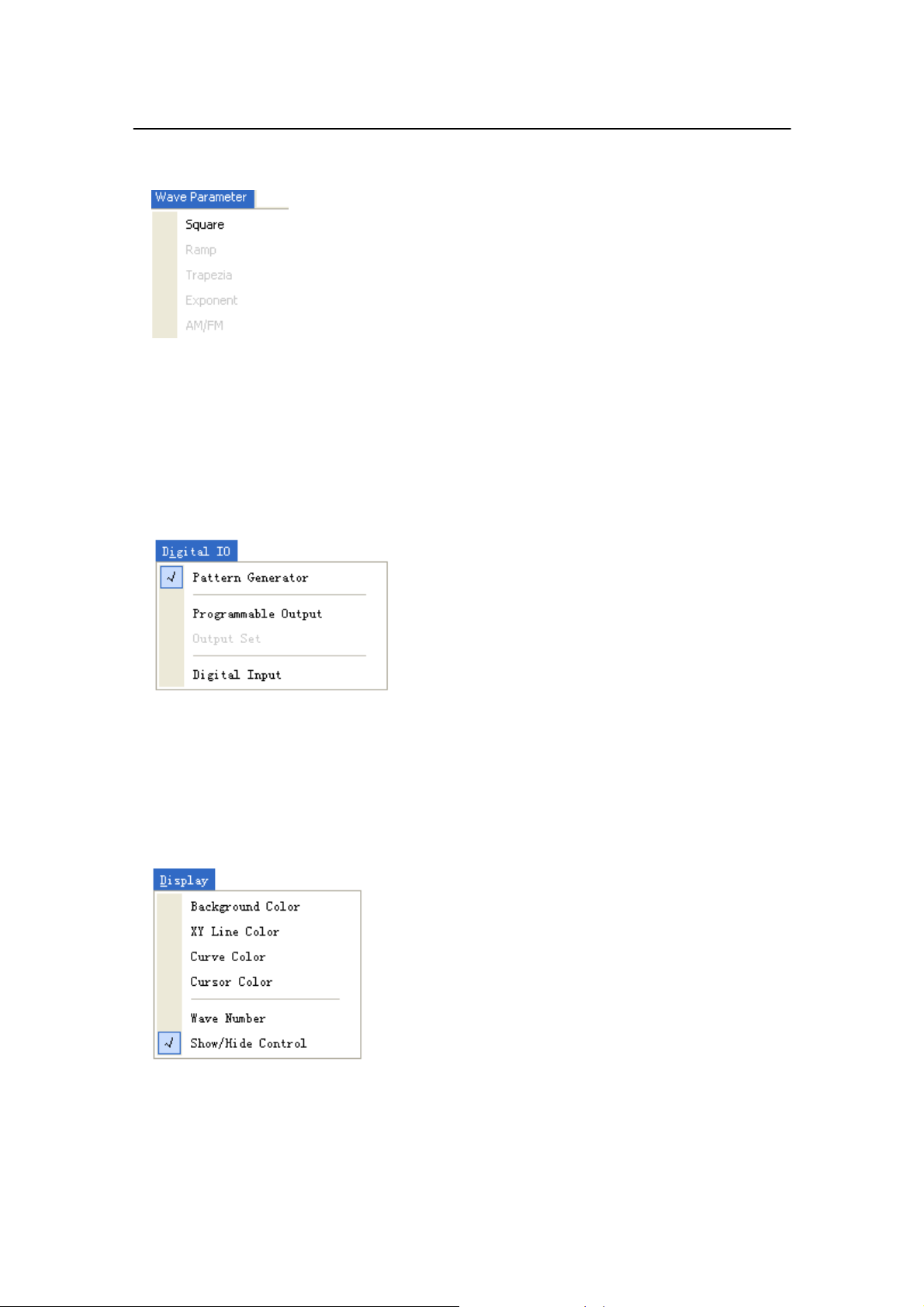

Выберете пункт меню "Wave Parameter" (параметры сигнала), чтобы настроить
различные параметры сигнала.
К примеру: нажмите “AM/FM”, чтобы настроить параметры AM/FM в диалоговом окне.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 19
3.2 Контрольвыходногосигнала
Следующие элементы управления задают количество точек буфера, режим
синхронизации, выходную амплитуду и частоту выходного фильтра.
Hantek1025G
Single Wave (одиночныйсигнал): Вывести сигнал один раз.
-20dB: Ослаблениесигнала
Ext Trig (выходная синхр.): Использовать систему внутренней или внешней
синхронизации.
Wave ON/OFF (вкл/выкл. сигнал): Включить/отключить сигнал.
Ext Trig Mode (режимвых. синхр.): Режим выходной синхронизации (см. раздел "Вход
внешней синхронизации").
Phase (фаза): Фаза создаваемого сигнала.
Y Offset (коррекцияпооси Y): Коррекция создаваемого сигнала.
Frequency (частота): Частота создаваемого сигнала (диапазончастоты - DC~75 МГц
при создании сигнала sine, либо DC~25 МГц при создании других сигналов).
Amplitude (амплитуда): Максимальное напряжениесоздаваемогосигнала.
РУКОВОДСТВОПОЛЬЗОВАТЕЛЯ20
Hantek1025G
3.3 Редактированиесигналапроизвольнойформы
Выберите сигнал “Arb”, затем выберите пункт меню ”Edit”->”Edit Points”, чтобы открыть
диалог редактирования.
может отредактировать или настроить требуемый сигнал, а также
использовать Excel, чтобы открыть и редактировать файлы сигналов CSV.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 22
3.5 Частотомер
Нажмите “F/C ON/OFF”, чтобы включить или отключить частотомер.
Hantek1025G
Подключите контакт частотомера, включите “F/C ON/OFF”, после чего вы увидите
частоту в окне редактирования.
Сдвиньте ползунок в положение “C”, чтобы отобразить частотомер в окне
редактирования.
РУКОВОДСТВОПОЛЬЗОВАТЕЛЯ23
Hantek1025G
3.6 Цифровойвводивывод
Выберите меню “Digital IO”, чтобы изменить текущий режим ввода/вывода сигнала
На разъеме цифрового ввода/вывода Hantek1025G имеется 20 контактов цифрового
ввода/вывода, 1 контакт GND, 1 контакт TRIG, 1 контакт CTRL, 1 контакт COUNT IN, 4
контакта цифрового входа и 12 контактов цифрового выхода.
1.
Генератор стандартных сигналов:
Вертикальное разрешение Hantek1025G составляет 12 бит. При выборе этого режима
вы можете узнать каждый бит значения, проверив контакты цифрового вывода.
Наименьший значащий бит имеет значение O0, а наиболее значащий - OB. Вы сможете
просмотреть значения при помощи логического анализатора.
К примеру: Используйте Hantek1025G, чтобы создать сигнал sine, 1 КГц, 2,00 В. Затем
подключите O0- OB к логическому анализатору. На логическом анализаторе вы увидите
сигнал sine.
РУКОВОДСТВОПОЛЬЗОВАТЕЛЯ24
Hantek1025G
2.
Программируемый вывод:

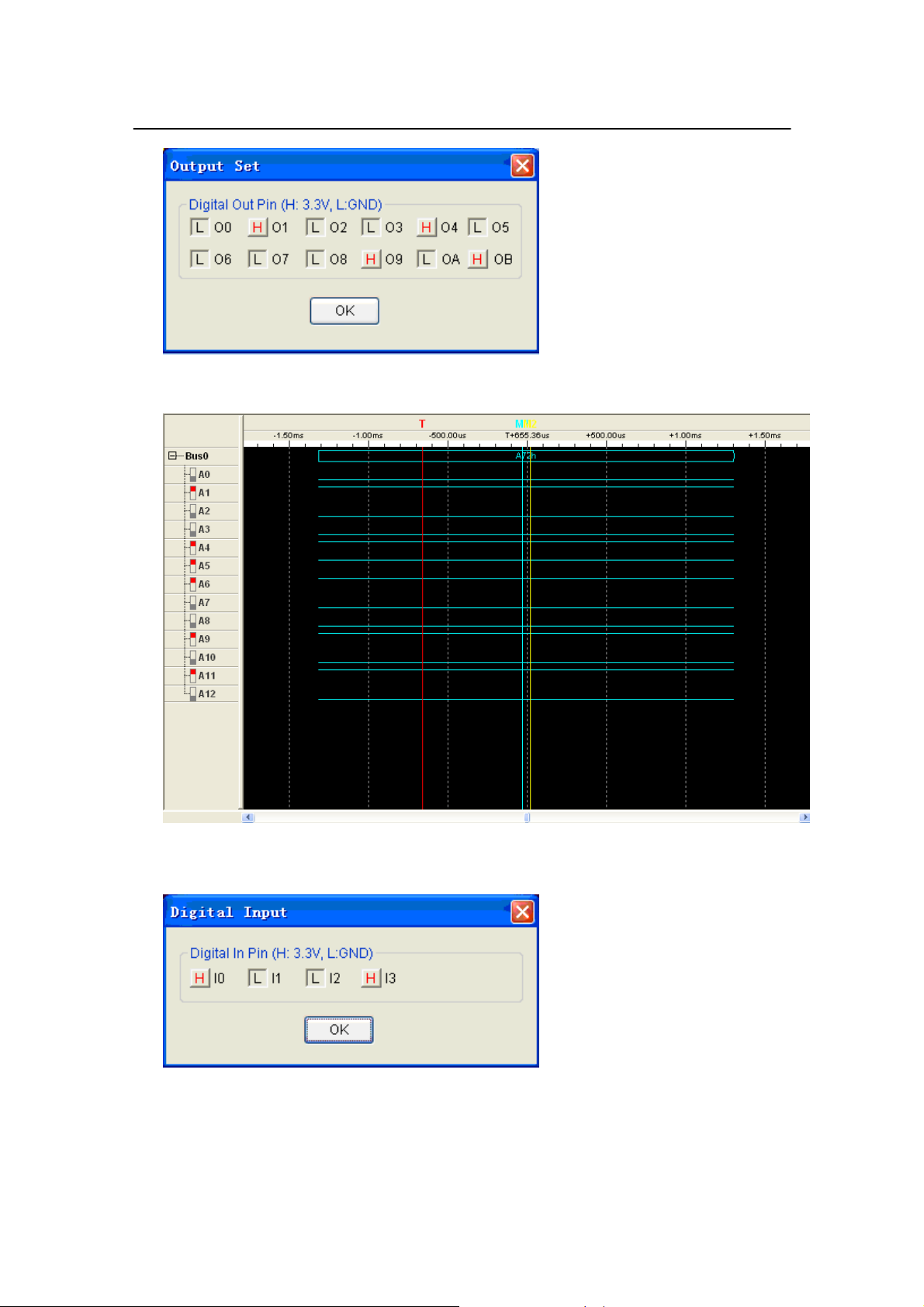

Выберите пункт меню “Programmable output”, после чего включится режим
программируемого вывода. Выберите пункт меню “Digital IO”->”Output set”, и
появится диалог “output set”.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 25
При выборе одного контакта этот цифровой контакт вывода будет выводить
высокий уровень. В противном случае контакт будет выводить низкий уровень.
Hantek1025G
3.
Цифровой ввод
Выберите пункт меню “Digital IO”->”Digital Input”, и появится следующий диалог.
Если вы введете высокий уровень для контакта цифрового ввода, то в диалоге этот
контакт будет обозначен символом Н; в противном случае контакт будет обозначен
символом L.
РУКОВОДСТВОПОЛЬЗОВАТЕЛЯ26
Hantek1025G
3.7 ВыводбезПК
Hantek1025G можетсохранять сигналвсобственную память и работать без ПК. Открыть:
Выберите пункт меню “Utility” -> “Open output power on”. Затем текущий сигнал будет
сохранен в приборе. Этот сигнал будет создаваться каждый раз при включении
Hantek 1025G.
Hantek 1025G получаетпитание через USB.
Закрыть:
Если вы хотите удалить сигнал из памяти прибора, выберите пункт “Close Output
Power On”.
Если вы не хотите создавать сигнал, который сохранен в памяти, подключите контакт
CTRL к заземлению перед включением прибора.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 27
3.8 Синхронизированныйсигнал
Если вы создаете осциллограмму при помощи программы, синхронизированный
сигнал поступает через клемму “SYNC”. Сигнал имеет квадратную форму, и его
частота равна частоте созданного сигнала.
К примеру, если вы создаете сигнал sine (синусный) с частотой 1 КГц, то
одновременно произойдет и создание квадратного сигнала с такой же частотой.
Hantek1025G

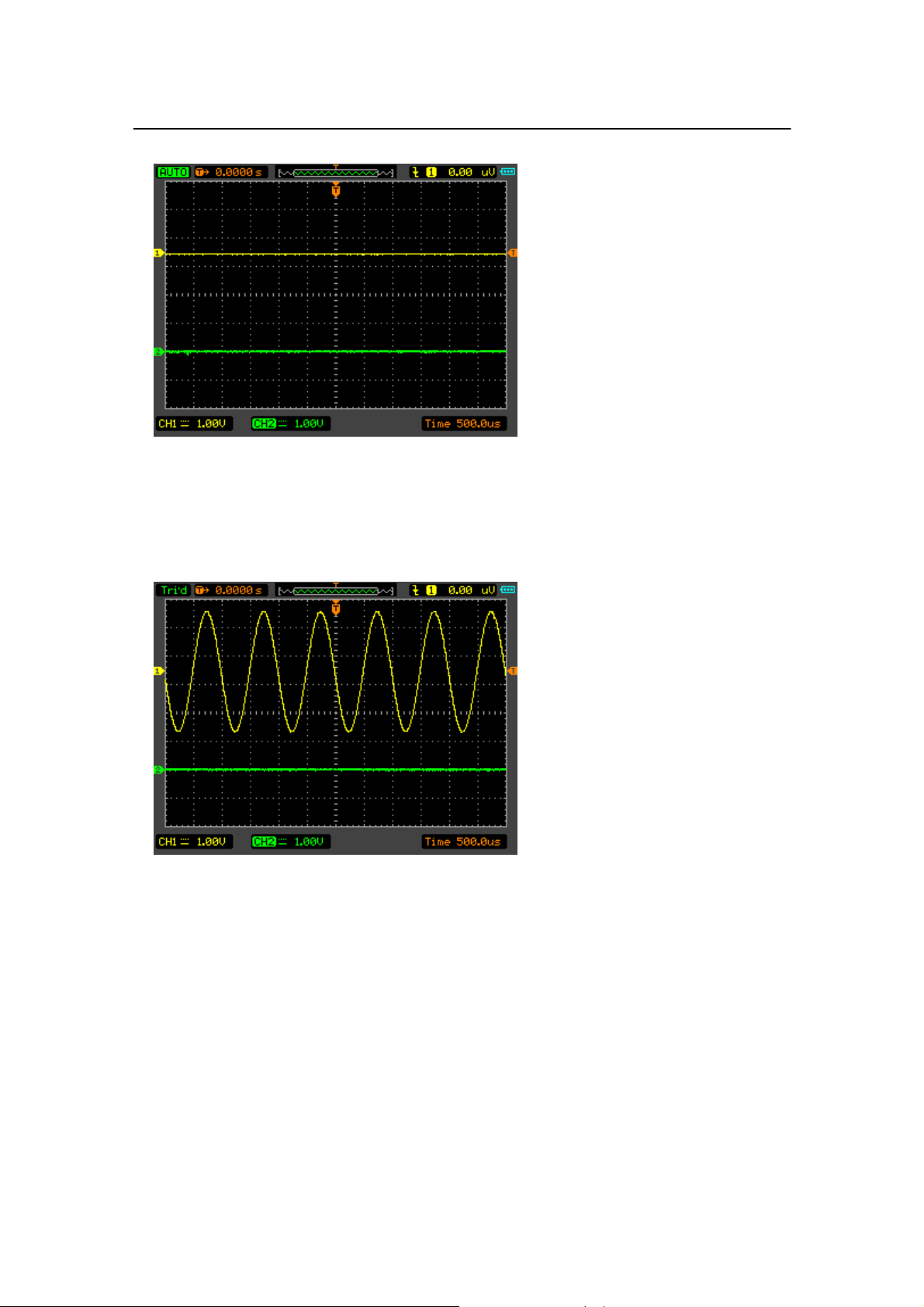

Сигнал на канале 1 - это сигнал sine, который был создан через BNC-контакт “OUTPUT”
а сигнал на канале 2 - это синхронизированный сигнал от BNC-контакта “SYNC OUT”.
К примеру, прибор создал сигнал, и у вас есть сигнал на осциллографе.
Нажмите кнопку “Ext Trig” в интерфейсе программы. Сигнал на осциллографе
исчезнет. Теперь прибор использует систему внешней синхронизации, однако ввод
внешнего сигнала отсутствует, поэтому прибор не выводит сигнал.
РУКОВОДСТВОПОЛЬЗОВАТЕЛЯ29
Hantek1025G
Нажмите “Ext Trig Mode", чтобыпереключитьсямежду “Fall” (падение) и “Rise”
(нарастание) врежимевнешней синхронизации. В качестве примера выберите режим
Fall.
Подайте сигнал, чьи края ниспадают на контакте “TRIGIN”. Когда Hantek 1025G
получит ниспадающий край внешнего сигнала, он начнет создание осциллограммы.
Нажмите “Edit”->”Zoom In” или “Zoom Out”, чтобы приблизить или отдалить
изображение сигнала.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 33
Приложение
Техническиеданные
Очисткаиобслуживание
Hantek1025G
РУКОВОДСТВОПОЛЬЗОВАТЕЛЯ34
Технические данные
Выходной канал сигнала
Диапазон частоты 1 Гц (DC)~25 МГц
Разрешение по частоте 0,1%
ЦАП 2К-200 МГц, программируемый
Каналы 1 канал вывода сигнала
Глубина памяти 4 KSa
Вертикальное разрешение 12 бит
Стабильность <30ppm
Амплитуда ±3,5 В Макс.
Выходной импеданс 50 Q
Выходной ток 50 мА пик=100 мА
Ширина пропускания 25M
Гармонические искажения
сигнала
Канал частотомера
Диапазон DC~50 МГц
Амплитуда входного сигнала 400 mVpp~18 Vpp (Vpp=напряжение пика)
Развязка DC
Точность +- ошибка развертки по времени +- 1 отсчет
Входной импеданс >100KQ
Цифровой вход и выход
Вывод 12 бит
Ввод 6 бит
Уровень LVCMOS
Условия эксплуатации
Рабочая температура 0-70 С
Влажность 0~95%
Вес 300 г
-50dBc (1 КГц), -40dBc (10 КГц)
12-битныйцифровойгенератори GO 6Bit GI
Hantek1025G
РУКОВОДСТВОПОЛЬЗОВАТЕЛЯ35
Hantek1025G
Очистка и обслуживание
Очистка
Для поддержания чистоты прибор требуется проверять каналы на присутствие пыли.
Пожалуйста, очистите поверхность прибора, соблюдая следующие рекомендации.
1.
Используйте влажную тряпку, чтобы очистит поверхность прибора.
