(С)2014 ООО «Линдар Нова». (www.lindar.ru)
Использование данного руководство разрешено только при устройств релизованных
через ООО «Линдар Нова». Перепечатка, тиражирование, распространение, внесение
изменений без письменного разрешения запрещены.
Внимательно изучите правила техники безопасности перед эксплуатацией прибора во
избежание каких-либо несчастных случаев или порчи данного прибора или других
приборов, подключенных к нему.
Во избежание возможной опасности используйте прибор только по назначению, как
указано в данном руководстве пользователя.
Во избежание возгорания и травм:
■ Используйте подходящий силовой шнур. Следует использовать силовой кабель,
специально предназначенный для прибора и сертифицированный для использования в
вашей страны.
■ Правильное подключение и отключение. Подключение или отключение щупов и
измерительных наконечников должно производиться при выключенном источнике
питания.
■ Правильное подключение и отключение. Подсоедините выход щупа к
измерительному прибору, прежде чем подсоединить щуп к проверяемой схеме.
Отсоедините вход щупа и измерительного наконечника щупа от проверяемой схемы,
прежде чем отсоединить щуп от измерительного прибора.
■ Соблюдайте все ограничения на сигналы, подаваемые на входы. Во избежание
возгорания или опасности поражения током проверьте все предельно допустимые
величины и этикетку на приборе. Перед подключением прибора тщательно изучите
информацию о предельно допустимых величинах, имеющуюся в руководстве по
эксплуатации.
■ Используйте подходящий щуп. Во избежание опасности поражения током
используйте для ваших измерений правильно подобранный щуп.
■ Избегайте оголенных цепей и проводов. Не прикасайтесь к элементам,
оказавшимися открытыми, когда они находятся под напряжением.
■ Запрещается работа прибора при подозрении на наличие неисправностей. Если вы
подозреваете, что прибор поврежден, квалифицированный специалист по ремонту и
обслуживанию должен выполнить его осмотр, прежде чем продолжить его эксплуатацию.
■ Обеспечьте хорошую вентиляцию. Для обеспечения хорошей вентиляции прибора
следуйте инструкции по его установке.
■ Не эксплуатируйте прибор в местах с повышенной влажностью.
■ Не эксплуатируйте прибор во взрывоопасных условиях.
■ Поддерживайте поверхности изделия сухими и чистыми.
Осциллограф - это компактный, легкий, портативный прибор, не требующий внешнего
источника питания. Осциллографы этой серии являются совершенным инструментом
для заводских испытаний, разработки и проектирования, операций, связанных с
испытанием и устранением неполадок аналоговых схем, а также для обучения.
Помимо перечня общих характеристик, указанных на следующей странице, в данной
главе описывается выполнение следующих задач:
Системные требования
Установка ПО
Установка драйвера
Общие характеристики
Общие проверки
Функциональная проверка
Самокалибровка
Дополнительные компоненты
При получении осциллографа проверьте прибор, следуя данной инструкции:
Проверьте упаковку на предмет повреждения:
Сохраняйте поврежденную упаковку и демпфирующий материал, пока содержимое
упаковки не будет проверено на комплектность, а прибор - на работоспособность
механических и электрических компонентов.
Проверьте вспомогательные компоненты:
Дополнительные компоненты, поставляемые вместе с прибором, перечислены в разделе
«Вспомогательные средства» настоящего руководства. В случае некомплектности или
повреждения содержимого, пожалуйста, сообщите об этом нашему агенту по продаже в
вашем регионе.
Проверьте прибор:
В случае обнаружения какого-либо механического повреждения или дефекта, или если
прибор не работает должным образом или же не проходит тесты, пожалуйста, сообщите
об этом нашему агенту по продаже в вашем регионе или поставьте в известность
департамент по торговле с зарубежными странами.
Компенсация щупов
Выполните данную операцию для соотнесения характеристик щупа и входного канала.
Компенсацию необходимо выполнять каждый раз, когда происходит подключение щупа к
какому-либо входному каналу в первый раз.
■ Из меню канала Probe установите переключатель коэффициента деления щупа на 1:10.
Установите переключатель на щупе в положение X10 и подсоедините щуп к каналу 1
осциллографа. При использовании насадки-крючка на наконечнике щупа обеспечьте ее
правильную посадку и надежный контакт со щупом.
■ Подсоедините наконечник щупа к разъему выхода компенсации щупов, а зажим
заземления – к заземляющему проводу компенсации щупов, и затем нажмите кнопку
"AUTOSET" в меню или на панели инструментов.
Если необходимо, используйте неметаллический инструмент для регулировки
подстроечного конденсатора щупа до отображения на осциллографе сигнала,
соответствующего правильной компенсации.
2.
При необходимости повторите процедуру.
ОСТОРОЖНО: Во избежание удара электрическим током при использовании щупа
обеспечьте целостность изоляции провода щупа и не прикасайтесь к металлическим
частям щупа, если он находится в контакте с высоким напряжением.
Нажмите кнопку . Через несколько секунд отобразится прямоугольный сигнал
(примерно 1КГц, 2В от пика до пика).
4.
Проверьте канал 2 аналогичным способом. Повторите пункты 2 и 3.
1.7 Самокалибровка
Самокалибровка позволяет оптимизировать путь прохождения сигнала осциллографа
для достижения максимальной точности измерения. Вы можете выполнить данную
процедура в любое время, однако его следует выполнять каждый раз при изменении
окружающей температуры на значение, превышающее 5 градусов Цельсия. Для
выполнения точной калибровки включите осциллограф и подождите двадцать минут для
достаточного прогрева. Для компенсации пути прохождения сигнала отсоедините щупы
или кабели от входных разъемов. Затем выберите пункт меню Utility -> Calibration и
следуйте указаниям на экране. Самокалибровка занимает несколько минут.
В этой панели может изменить режим, развертку, источник и наклон синхронизации.
7.
Отображается время системы.
8.
Маркер указывает уровень запуска синхронизации по фронту.
9.
Отображаются основные настройки развертки по времени.
10.
Отображается информация о канале 4
Показывается режим входа канала.
Показываются вертикальный масштаб канала.
Знак "В" указывает на то, что выбрано ограничение полосы пропускания канала.
11.
Отображается информация о канале 3
Показывается режим входа канала.
Показываются вертикальный масштаб канала.
Знак "В" указывает на то, что выбрано ограничение полосы пропускания канала.
12.
Отображается информация о канале 2
Показывается режим входа канала.
Показываются вертикальный масштаб канала.
Знак "В" указывает на то, что выбрано ограничение полосы пропускания канала.
13.
Отображается информация о канале 1
Показывается режим входа канала.
Показываются вертикальный масштаб канала.
Знак "В" указывает на то, что выбрано ограничение полосы пропускания канала.
14.
Отображается информация о соединении с устройством
15.
Маркер показывает нулевой уровень канала. Если маркер отсутствует, канал не
отображается.
16.
Маркер показывает нулевой уровень канала. Если маркер отсутствует, канал не
отображается.
17.
Маркер показывает нулевой уровень канала. Если маркер отсутствует, канал не
отображается.
18.
Маркер показывает нулевой уровень канала. Если маркер отсутствует, канал не
отображается.
19.
Окно показывает положение отображаемого сигнала в буфере.
На следующем рисунке отображено окно настроек канала горизонтального отклонения
для входа осциллографа.
1.
Time/DIV (время/деление): настройка параметров развертки по времени
время/деление (s – секунды, ms – миллисекунды, us – микросекунды, ns –
наносекунды)
2.
Format (режим отображения): настройка параметров отображения Y-T или X-Y.

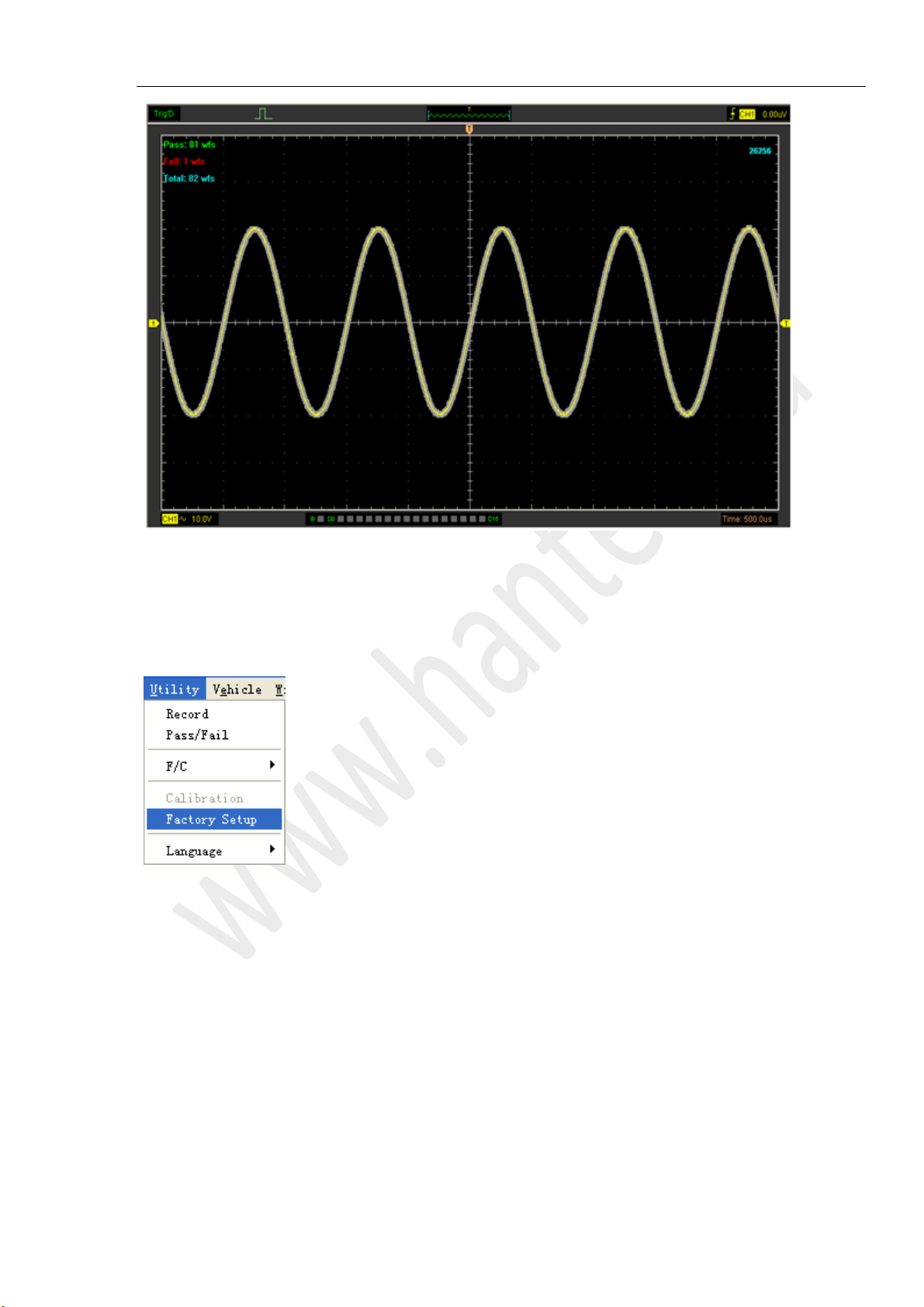

После доставки прибора программа осциллографа имеет стандартные настройки,
установленные на заводе. Это и есть заводские настройки. Для возврата к заводским
настройкам используйте меню “Factory Setup”.
3.2 Настройка канала вертикального
отклонения

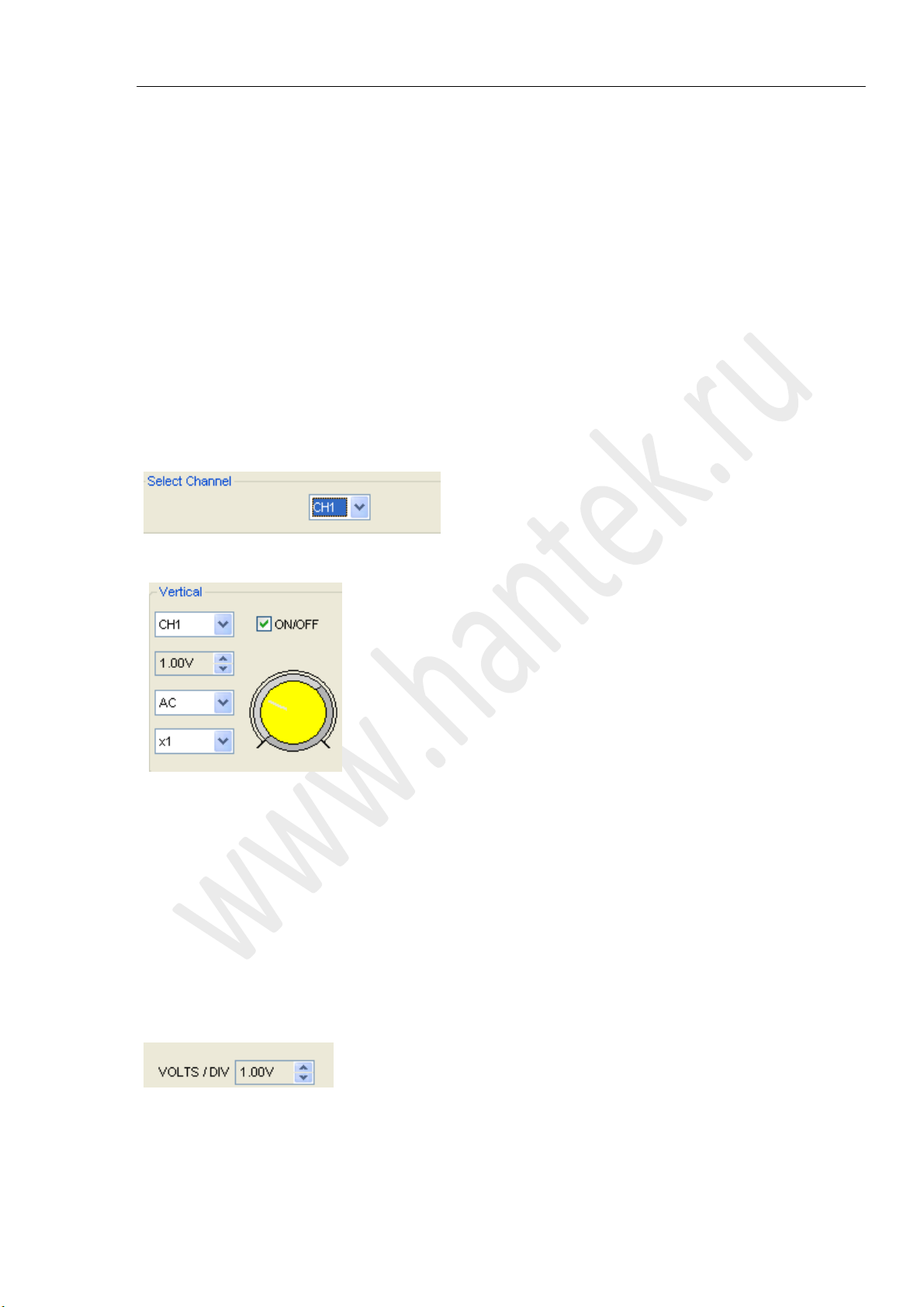

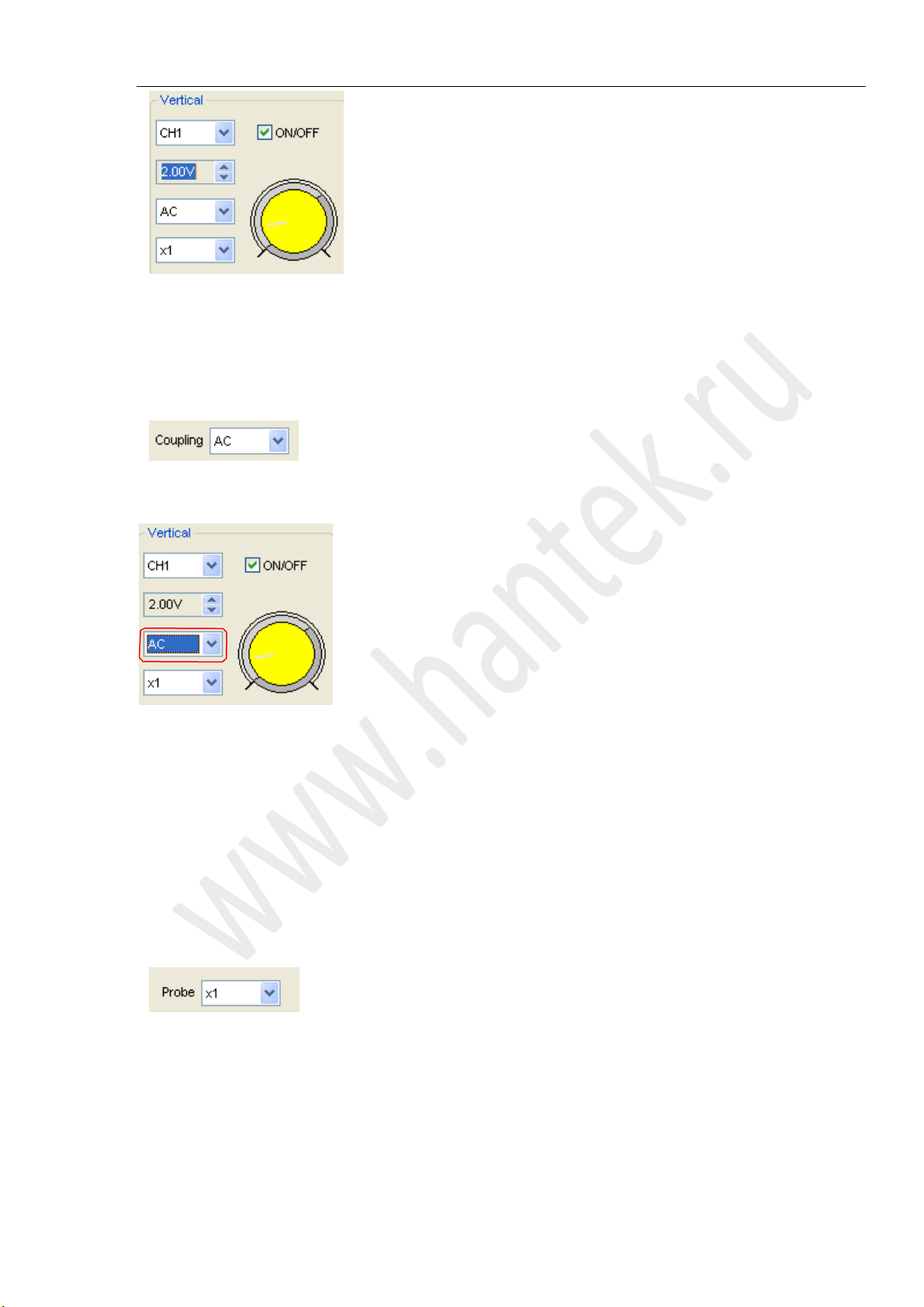

Настройка входного канала
Нажмите “Vertical” в меню “Setup”.
Выбор канала
Панель управления каналами на боковой панели
Настройки:
Turn ON/Off: Вкл/выкл. канал
Volt/DIV: Выбрать Вольт/Деление канала
Coupling: Выбрать режим входа канала
Probe: Выбрать коэффициент деления щупа
Invert: Вкл/откл функцию инвертирования.
Изменение Вольт./Дел.
Вы можете выбрать значение “volt/Div” в окне ”vertical Setup” для выбора напряжения.
Вы также можете изменить масштаб вольт/деление в боковой панели.
Вы можете вращать изображение регулятора на экране мышью для изменения
напряжения.
Настройка режима входа канала
Нажмите “Coupling” в окне “Vertical Setup”
В боковой панели также можно изменить вход канала.
Можно настроить вход на значения DC, AC или GND. Если вы устанавливаете значение AC (закрытый вход), то постоянная составляющая входного сигнала блокируется. При
установке DC (открытый вход) постоянная составляющая сигнала отображается.
Установка GND соединяет канал с общим проводом.
Настройки коэффициента деления щупа
Выберите коэффициент деления такой же, как установлен на щупе.
Эти настройки будут действовать, пока вы их не измените.
Нажмите “Probe” в окне Vertical Setup, чтобы выбрать коэффициент деления щупа.
Примечание: Коэффициент деления изменяет пропорциональное уменьшение размеров
по вертикали осциллографа так, чтобы результаты измерений отражали уровни
фактического напряжения на щупе.
Настройка канала Math (Математика)
Нажмите “MATH” в меню Channel, чтобы настроить канал MATH.
Окно MATH Setup:
ON/OFF: Вкл/откл канал MATH.
Source A/B: Настройка источников канала math.
Operate: Настройка операцию, выполняемую на канале math.
Volt/DIV: Настройка вольт/деление канала math.
Invert: Вкл/откл функцию инвертирования
Математические функции включают сложение, вычитание, умножение, деление и
быстрое преобразование Фурье.
Четыре типа:
A + B Сложить источник A и источник B
A - B Вычесть источник B из источника A
A x B Умножить источник A на источник B
A + B Разделить источник A на источник B
FFT Разложить сигнал на его частотные компоненты используя БПФ
В данной функции сложение, вычитание, умножение, деление и БПФ используются для
работы с сигналами и их анализа.
Выберите режим работы в меню Operate. Выберите источники А и B. Затем настройте
вертикальное масштабирование для более четкого просмотра канала math. Результат
математической операции можно измерить при помощи курсорных измерений.
Канал отображения математической операции (красный)
Invert
Функция Invert (инвертирование) поворачивает отображаемый сигнал на 180 градусов
относительно общего уровня. Условие запуска синхронизации также инвертируется для
инвертированного сигнала..
On/Off: Вкл/откл канал шаблона.
Volt/DIV: Настройка разрешения шаблонного сигнада.
Load: Загрузить шаблон из файла “.rfc” на компьютере.
Save: Сохранить текущий шаблонный сигнал на компьютере как шаблона в файле “.rfc”.
Save Reference: Сохранить текущий шаблонный сигнал на компьютере в файле “.rfc”.
Вы можете изменить вертикальное масштабирование сигнала. Изображение сигнала
будет уменьшаться или увеличиваться относительно исходного уровня.
В пункте “Format” задайте формат отображения сигнала (Y-T, X-Y).
Y -T: Показать отношение между напряжением по вертикали и временем по горизонтали.
X -Y: Показать значение канала 1 на оси Х и значение канала 2 на оси Y (фигуры
Лиссажу)
Изменение горизонтального положения
Дважды нажмите на кнопке канала, чтобы переместить точку запуска в центр экрана.
Горизонтальное положение изменяет положение отображаемого сигнала относительно
точки запуска. Мы можете перемещать по экрану для изменения горизонтального
положения.

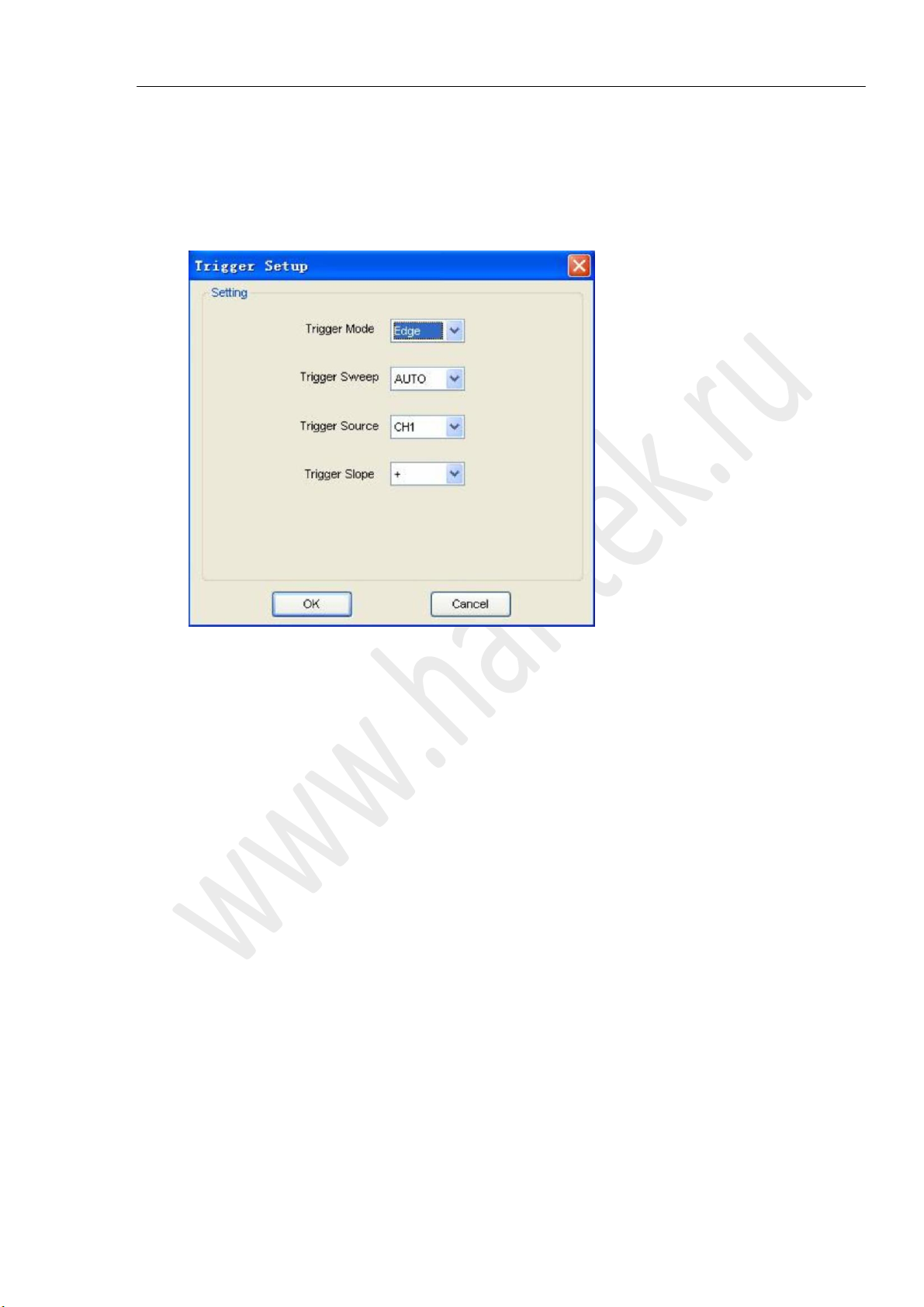

3.4 Настройка системы синхронизации
Синхронизация обозначает тот момент, когда осциллограф запускается для получения
данных и отображения сигнала. Когда запуск настроен правильно, он может
преобразовывать нестабильные изображения или пустой экран в отчетливый сигнал.
Для получения данных и синхронизации по установленным условиям осциллограф
использует кольцевой буфер, в который он постоянно собирает данных с канала и ищет
условие запуска. После обнаружения условия запуска осциллограф отмечает этот
момент и продолжает получать заполнять кольцевой буфер данными до тех порка, пока
весь данные до и после запуска не заполнены для отображения сигнала в соответствии с
настройками. При настройках по умолчанию, точка запуска находится в середине буфера.
Но тона может быть и смещена влево или вправо. После заполнения буфера он
полностью передается на компьютер. Во время передачи данных по USB получение
данных в буфер не ведете. В зависимости от выбранного размера буфера «слепой
период» на время передачи данных может быть больше или меньше. От выставленного
значения время/деление и размера буфера зависит частота обновления сигнала на
Нажмите“Setup->Trigger”, чтобы настроить синхронизацию. Вы также можете нажать
на панели инструментов для настройки синхронизации.
1.
Настройка однократного запуска
Запуск по фронту (Edge)
Запуск по фронту (Edge) определяет тот момент, когда осциллограф обнаруживает точку
запуска на нарастающем или нисходящем фронте. Выберите режим запуска по фронту
для запуска на нарастающем или нисходящем фронте.
Mode: Настройка режима синхронизации.
Sweep: Настройка режима запуска: Auto, Normal или Single.
Auto: Сигнал регистрируется, даже если условия запуска не обнаружены.
Normal: Сигнал регистрируется, если выполняется условие запуска.
Single: При выполнении условия запуска, сигнал регистрируется однократно с
последующей остановкой.
Source: Вы можете использовать опции источника синхронизации для выбора сигнала,
который осциллограф использует для синхронизации. Источником может быть любой
сигнал, подключенный к каналам 1,2, EXT или логическому анализатору.
CH1: Выбрать канал 1 для синхронизации
CH2: Выбрать канал 2 для синхронизации
CH3: Выбрать канал 3 для синхронизации
CH4: Выбрать канал 4 для синхронизации
EXT.: Выбрать канал EXT для синхронизации
D0-D15: Выбрать канал логического анализатора D0-D15 для синхронизации
Slope: Задать наклон фронта - Rising (+) (нарастающий) или Falling (-) (нисходящий).
Rising: Запуск по нарастающему фронту
Falling: Запуск по нисходящему фронту
Пользователь также может изменить настройки синхронизации на панели в боковом
меню.
Установка режима Pulse Trigger (синхронизация по длительности
импульса)
Синхронизация по длительности импульса запускается в соответствии с длительностью
импульса. При помощи настройки длительности импульса могут быть обнаружены
Синхронизация по импульсу, который соответствуют условию запуска
(определяется настройками Source, When и Set Pulse Width).
PW
Condition
(условие
длитель-
ности
импульса)
+Less,
+Equal,
+More
-Less
-Equal
-More
Для положительных импульсов
+Меньше: Длительность импульса менее указанного значения.
+Равно: Длительность импульса равна указанного значения
+Больше: Длительность импульса больше указанного значения
Для отрицательных импульсов
-Меньше: -Длительность импульса менее указанного значения.
-Равно: -Длительность импульса равна указанному значению.
-Больше: -Длительность импульса больше указанного значения.
Pulse
Width
(длитель-
ность
импульса)
Указывает длительность импульса, включая единицы времени (Time Unit) и длительность импульса
Пользователь также может изменить настройки синхронизации на панели в боковом
меню.
Когда включен альтернативный режим синхронизации, источником запуска явоятся оба
канала одновременно. Данный режим может использоваться для наблюдения двух
несвязанных сигналов. Вы можете выбрать два разных режима синхронмзации для
четырех вертикальных каналов.
Настройка альтернативной синхронизации
Mode: Настройка режима синхронизации.
Trigger Channel: Настроить канал 1 или 2 в качестве канала запуска.

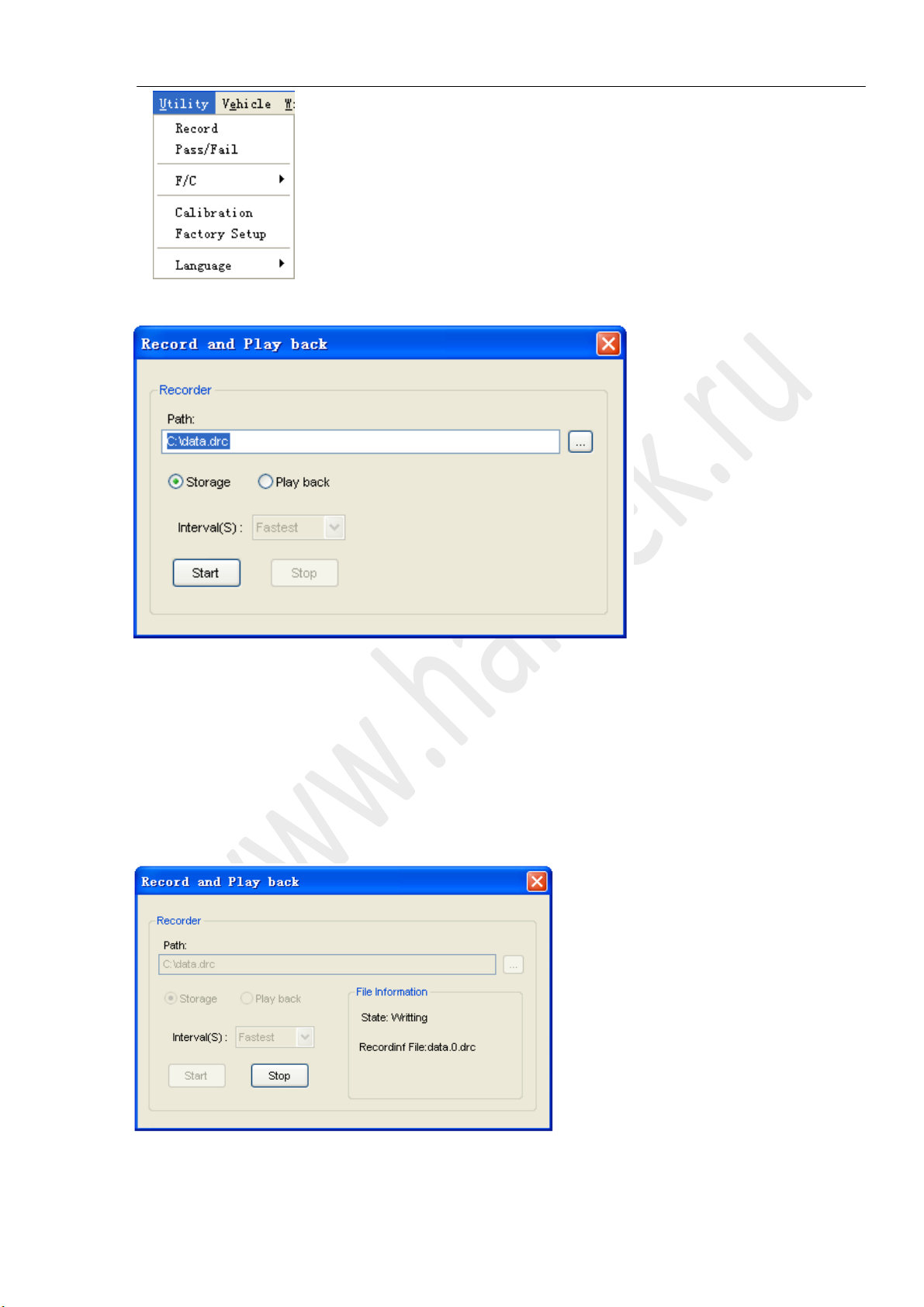

Появится окно Record. На данном рисунке изображен интерфейс функции записи.
При помощи этой функции может записывать входной сигнал от каналов 1 и 2.
Storage (хранение): Записать сигнал и сохранить его в файл “.drc”
Кнопка “Play Back”: Нажмите эту кнопку для воспроизведения сигнала.
Кнопка “Start”: Начать запись сигналов. После начала записи сигналов это окно
закроется. Нажмите “Utility->Record”, чтобы открыть окно еще раз. Нажмите “Stop”,
чтобы прекратить запись сигналов.
В меню “Language” имеется четыре языка. Язык по умолчанию - английский.
3.7 Измерение сигнала
3.7.1 Меню Cursor
Нажмите “Cursor” в главном меню.
Этот метод позволяет вам выполнять измерения путем перемещения курсора.
1.
Source (источник)
Пользователь может выбрать в качестве источника каналы 1, 2, 3,4 и MATH.
При использовании курсорных измерений убедитесь, что вы правильно задачи источник.
2.
Type (вид измерений)
Имеется четыре видакурсорных измерений: Cross (точечный), Trace (следящий), Vertical
Меню “Source” используется для выбора источника измерения.
2. Vertical
Maximum: Напряжение абсолютного максимального уровня, измеренное по всему
сигналу
Minimum: Напряжение абсолютного минимального уровня, измеренное по всему сигналу
Peak To Peak: Напряжение от пика до пика = Maximum-Minimum, измеряется по всему
сигналу
Top: Напряжение статистического максимального уровня, измеренное по всему сигналу.
Используется для вычисления времени нарастания.
Base: Напряжение статистического минимального уровня, измеренное по всему сигналу.
Используется для вычисления времени нарастания.
Middle: Среднее напряжение между Top и Base.
RMS: Среднеквадратичное напряжение по всему сигналу
Amplitude: Amp = Base-Top, измеряется по всему сигналу
Mean: Среднее арифметическое по всему сигналу
Cycle Mean: Среднее арифметическое первого цикла на осциллограмме
Preshoot: Положительный выброс = (Max - Top)/Amp x 100 %, измеренное по всему
сигналу
Overshoot: Отрицательный выброс = (Base - Min)/Amp x 100 %, измеренное по всему
Period: Время завершения первого цикла на осциллограмме
Frequency: Обратная величина периода первого цикла на осциллограмме
Rise Time: Время, принятое от нижнего порогового значения до верхнего.
Fall Time: Время, принятое от верхнего порогового значения до нижнего.
+Duty Cycle: Положительная скважность = (длительность положительного
импульса)/период х 100%, измеряется во время первого цикла на осциллограмме.
импульса)/период х 100%, измеряется во время первого цикла на осциллограмме.
+Pulse Width: Длительность первого положительного импульса на осциллограмме. Время
между точками амплитуды 50%.
-Pulse Width: Длительность первого отрицательного импульса на осциллограмме. Время
Убрать все измерения с экрана. Окно функции Measure:
Примечание: Результаты автоматических измерений отображаются внизу экрана.
Одновременно может отображаться максимум 8 результатов. Если отсутствует место
для отображения новых измерений, то они сдвигают старые результаты влево, за
пределы экрана.
3.8 Система отображения
3.8.1 Тип отображения
Нажмите “Type” в меню “Display”.
На следующем рисунке изображены настройки параметров типа.

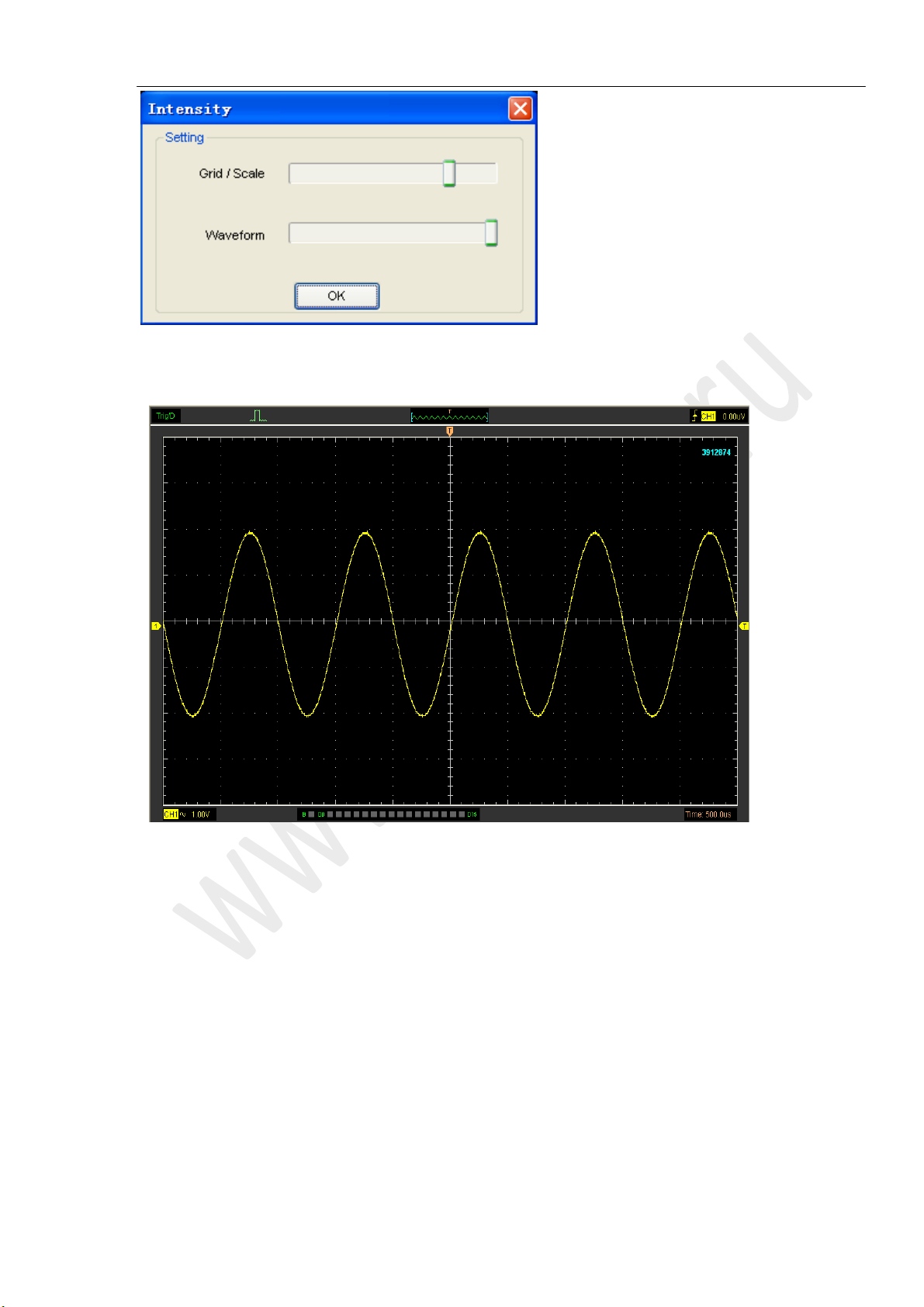

Если выбран режим Vectors (векторы), то сигнал будет отображаться, как показано на
рисунке.
После нажатия кнопки “Stop” программа прекращает обновлять осциллограмму.
Пользователь может изменить отображение, настроив масштаб и расположение. При
изменении масштаба изображение сигнала увеличивается или уменьшается. При
изменении положения сигнал двигается вверх, вниз, влево или вправо.
Исходный указатель канала указывает положение каждого сигнала на экране. Индикатор
указывает исходный уровень расположения сигнала.
Zoom In/Out (Масштабирование сигналов)
Пользователь может нажать “Zoom In/Out” в меню “Acquire”, затем нажать левой или
правой кнопкой мыши на экране, чтобы увеличить или уменьшить отображение сигнала.
Вы также можете изменить параметр Time/Div в горизонтальном меню или на
горизонтальной панели для масштабирования сигнала.

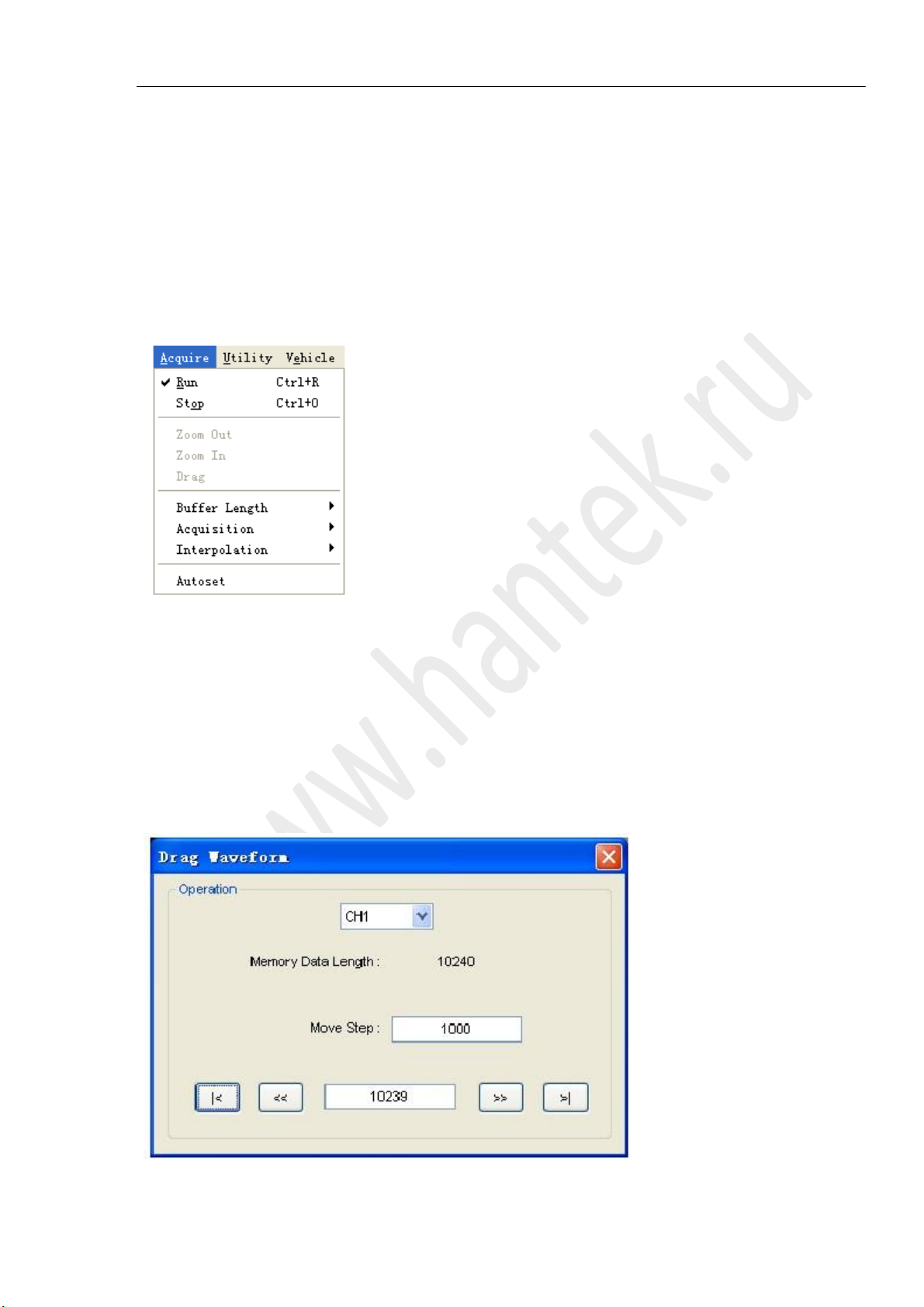

Drag (перетащить)
Пользователь может изменить положение сигнала после нажатия кнопки “Drag” в меню
Примечание: Режим интерполяции по умолчанию - Sin(x)/x.
3.11 Режимы получения данных
При получении сигнала осциллограф преобразует его в цифровую форму и отображает в
виде осциллограммы. Режим получения определяет то, как сигнал оцифровывается, а
настройки развертки по времени влияют на временной интервал и уровень детальности
получения.
Имеется три режима получения: Normal (стандартный), Average (усредненный) и Peak
Detect (обнаружение пиков).
Normal: В данном режиме получения осциллограф принимает сигнал через одинаковые
временные интервалы для построения осциллограммы.
Average: В данном режиме получения осциллограф принимает сигналы, усредняет их и
отображает в виде осциллограммы. Этот режим может использоваться для снижения
Для очистки интерфейса осциллограммы от измерений выберите “Measure->Clear
Measure”.
4.2 Обнаружение однократногосигнала
Для обнаружения одиночного сигнала, необходимо иметь некоторую предварительную
информацию об этом сигнале для того, чтобы установить уровень запуска и тип фронта
правильно. Например, если сигнал представляет собой логический сигнал CMOS 3,3В,
уровень запуска нужно установить примерно на 1,2 В или выше и выбрать запуск по
нарастающему фронту. Выполните нижеследующий порядок действий:
1.
Установите коэффициентыделенияна щупе и на канала на значение “x10”
2.
Настройте синхронизацию вменю Trigger или в окне Trigger Setting.
1) Установите вид синхронизации Edge (по фронту).
2) Установите режим запуска Sweep на Single (одиночный).
3) Установить источник синхронизации на СН1.
4) Установите наклон фронта на Rise (нарастающий) значение +.
5) Отрегулируйте Volts/Div (вольт/дел.) и временную развертку для получения нужного
диапазона сигнала.
6) Перетащите значок уровня запуска на экран отображения осциллограммы. Он будет
располагаться немного выше обычного уровня.
7) Нажмите кнопку START для начала обнаружения. При выполнении условий запуска на
дисплее появляются данные, представляющие точки данных, которые осциллограф
Эта функция помогает легче принимать сигналы, например сигнал с шумом и большой
амплитудой; задайте уровень запуска выше или ниже стандартного уровня, нажмите
кнопку и подождите некоторое время. При возникновении шумов прибор запишет
осциллограмму до и после запуска.
4.3 Использование функции X-Y
Функция X-Y используется для определения разности частот, фаз и амплитуд сигналов в
двух каналах. Диаграмма Лиссажу отображается на экране при использовании функции
X-Y, позволяющей сравнивать частоты, амплитуды и фазы сигнала с опорным сигналом.
Выполните нижеследующий порядок действий:
1.
Установите коэффициент деления щупа на «х10». Установите переключатель на щупе
в положение «х10».
2.
Подсоедините щуп канала СН1 квходу схемы, а щуп канала СН2 к выходу схемы.
3.
Нажмите кнопку .
4.
Отрегулируйте масштабирование по вертикали и сдвиг, чтобы
отобразить приблизительно одинаковые амплитуды сигналов по обоим каналам.
5.
Выберите формат X-Y в горизонтальном окне. Осциллограф отобразит диаграмму
Лиссажу, представляющую входные и выходные параметры схемы.
6.
Отрегулируйте масштаб и коррекцию горизонтали и вертикали по отношению к
отображению желаемого колебательного сигнала. На следующем рисунке изображен
стандартный пример.
7.
Примените метод эллипса для измерения сдвига фаз между двумя каналами.
Примечание: Нажмите “Cursor->Type”, выберите “Cross”, чтобы измерить время и
амплитуду одновременно.
4.6 Генератор сигналов произвольной
формы
Внимание: Эта функция имеется только в DSO3064A
DSO 3064A также может использоваться в качестве генератора сигнала произвольной
формы с разрешением 8 бит с отдельным сигналом синхронизации. Пользователь
может редактировать осциллограмму при помощи мыши и выбрать стандартные типы,
такие как Sine (синус), Square (меандр), AM/FM, Ramp (пила), Trapezia (трапеция), Gause
(гаусовский шум), Arb (произвольный сигнал), Exponent (экспонента), White (белый шум).
Выберите панель управления DDS (прямой цифровой синтез) на боковой панели.
Поставьте галочку в окне "On/Off", чтоыб активировать функцию получения сигнала.
2.
Выберите тип сигнала AM/FM.
3.

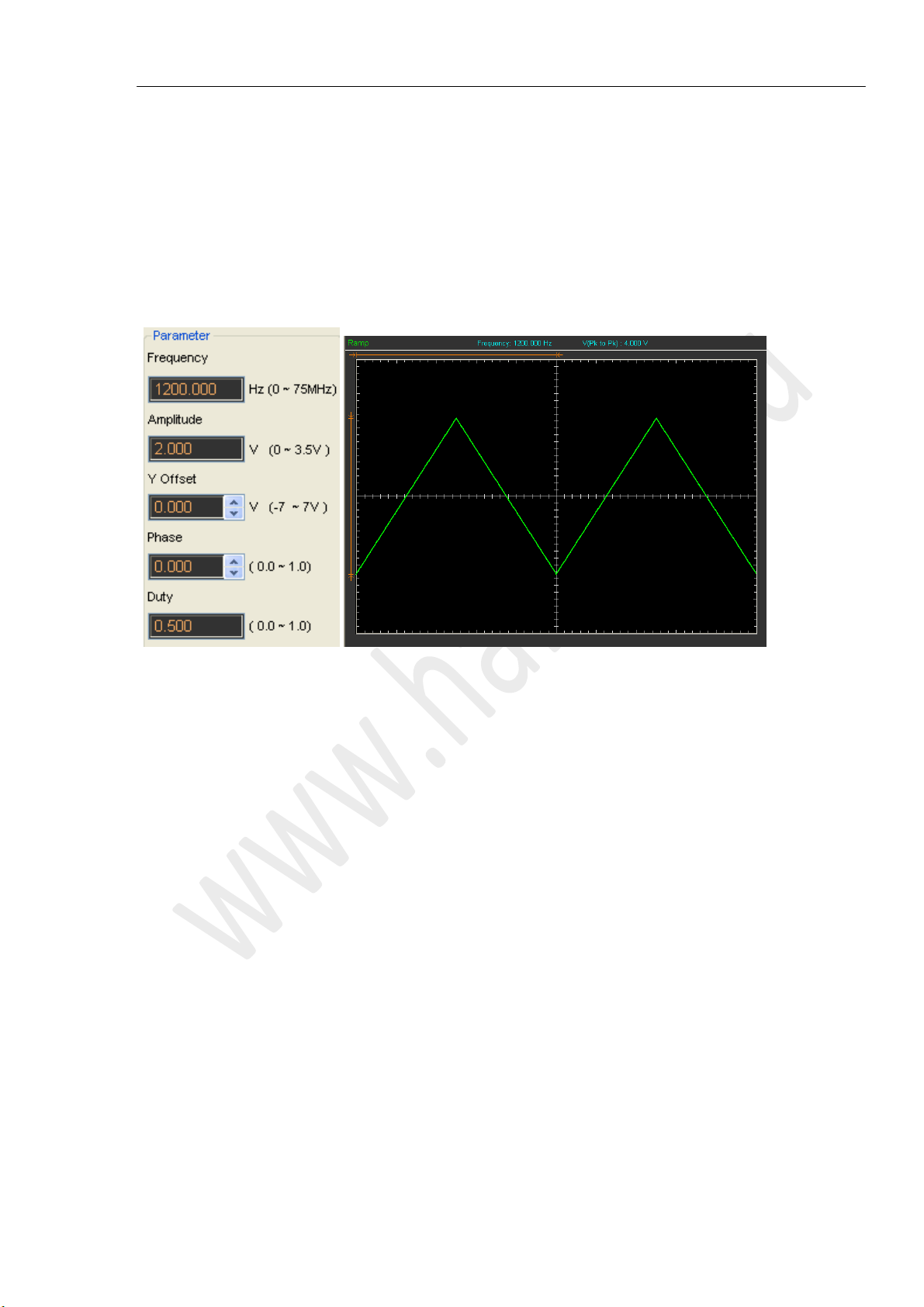

Задайте параметры сигнала:
Frequency (частота): Настройка частоты сигнала.
Amplitude (амплитуда): Настройка амплитуды сигнала.

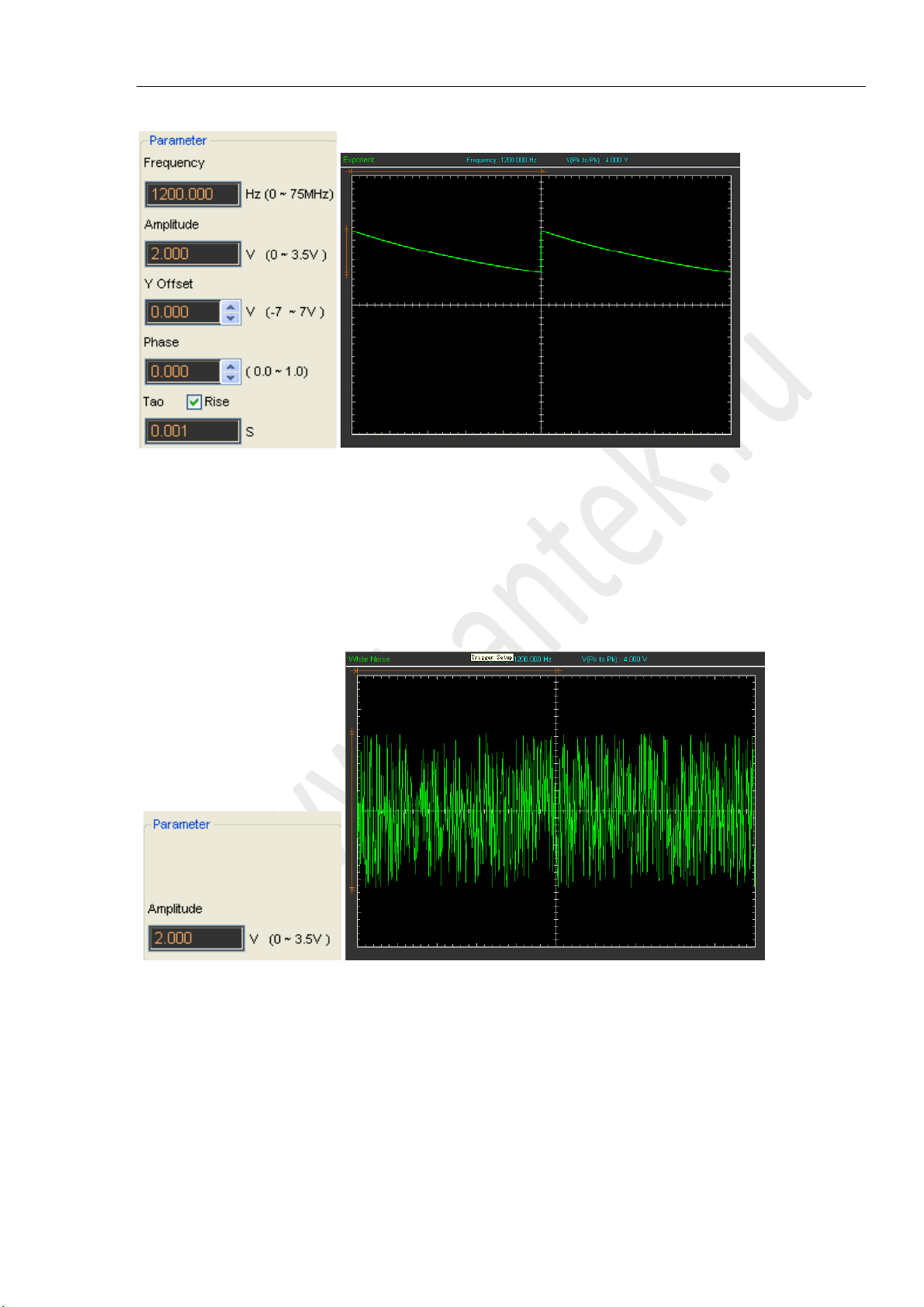

Y Offset (коррекция по оси Y): Настройка вертикальной коррекции сигнала.
Phase (фаза): Настройка фазы сигнала.
High Frequency (высокая частота): Настройка высокой частоты сигнала.
Depth (глубина): Настройка глубины сигнала.
Max Frequency (макс. частота): Настройка макс. частоты сигнала.
FM: Смена сигнала AM на FM.
Если вы создаете осциллограмму при помощи программы, сигнал синхронизации сигнал
выдается через разъем «SYNC». Сигнал имеет квадратную форму, и его частота равна
частота, созданного сигнала. К примеру, если вы создаете сигнал синуса с частотой 1
КГц, то одновременно произойдет и создание квадратного сигнала с такой же частотой.
Настройки программы изображены на следующем рисунке.
Сигнал на канале CH1 - это сигнал синуса, который был получен с разъема “OUTPUT”, а
сигнал на канале CH2 - это сигнал синхронизации от контакта “SYNC OUT”.
нарастающий.
Run – запустить, работать.
Save - сохранить.
Setup – настройки.
Side bar – боковая панель.
Signal – сигнал.
Sine - синус.
Single – одиночный.
Slope – наклон.
Source – источник.
Status bar – панель статуса (внизу).
Stop – остановка.
Time - время
