HANTAREX EQ-3 Schematic

MONITOR EQ/3

SERVICE GUIDE

MANUALE DI SERVIZIO

INDICE

PRECAUZIONI DI SICUREZZA 1
CARATTERISTICHE TECNICHE 2
PROCEDURE DI TARATURA E CONTROLLO 3
PARTI DI RICAMBIO 4

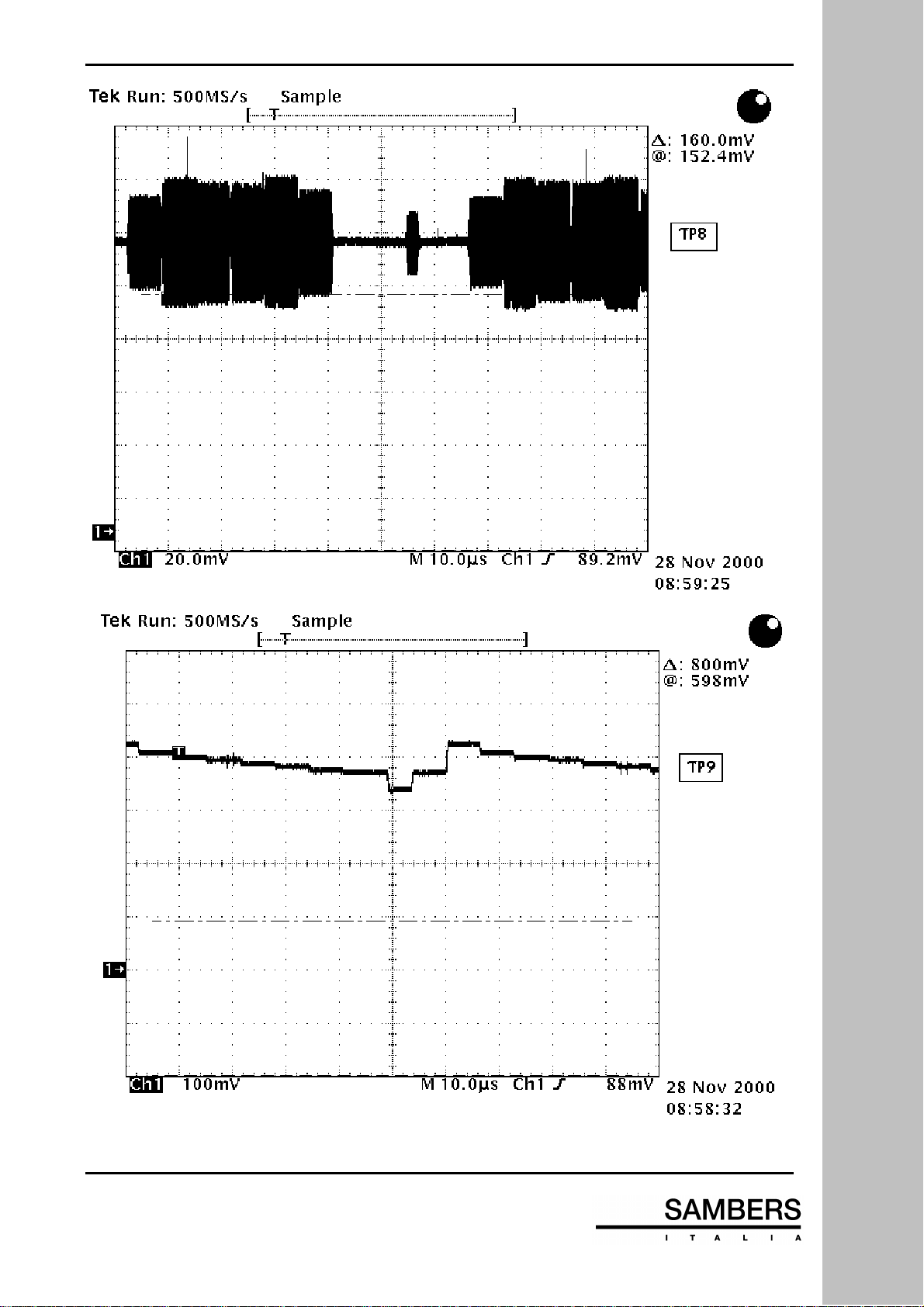

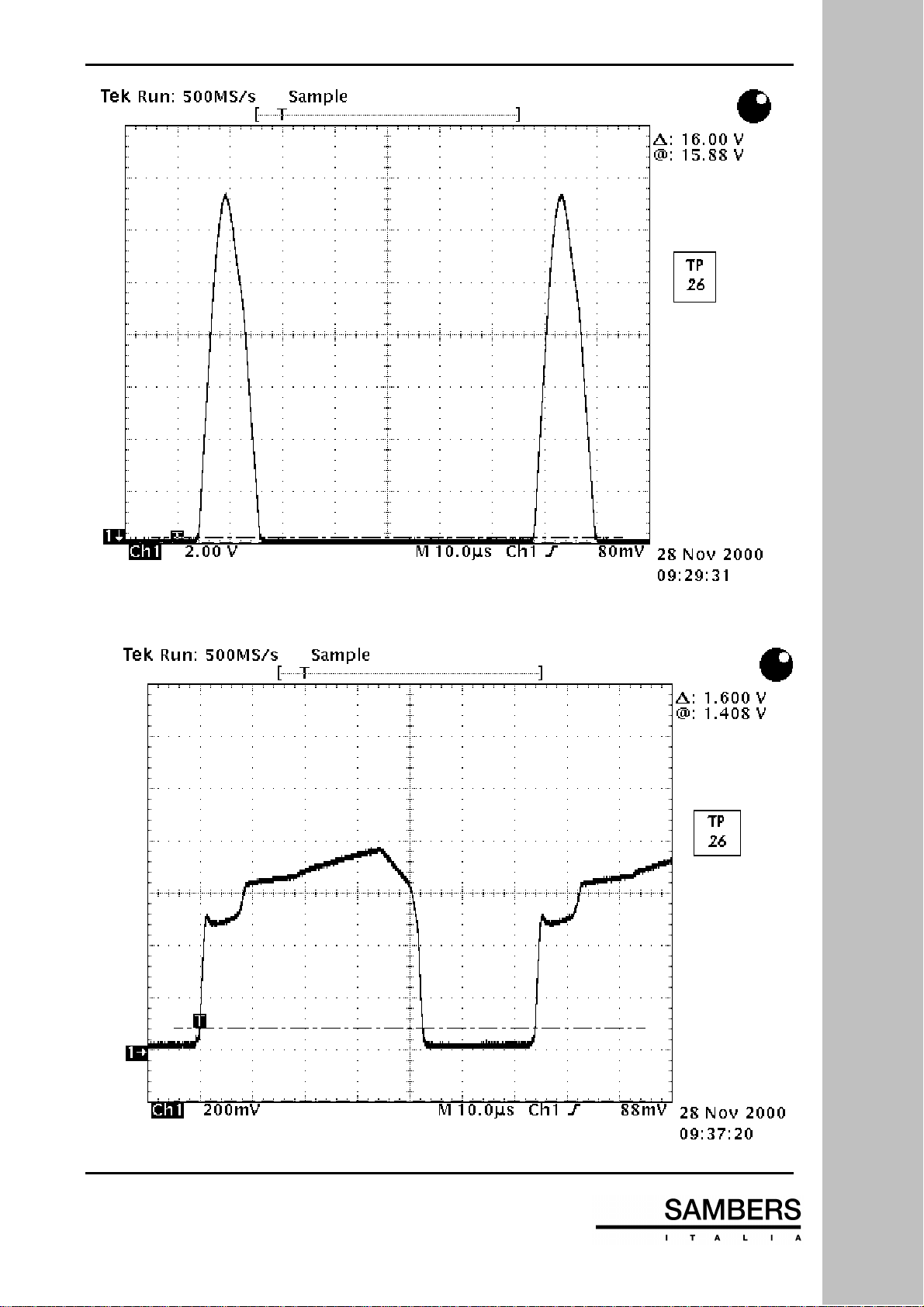

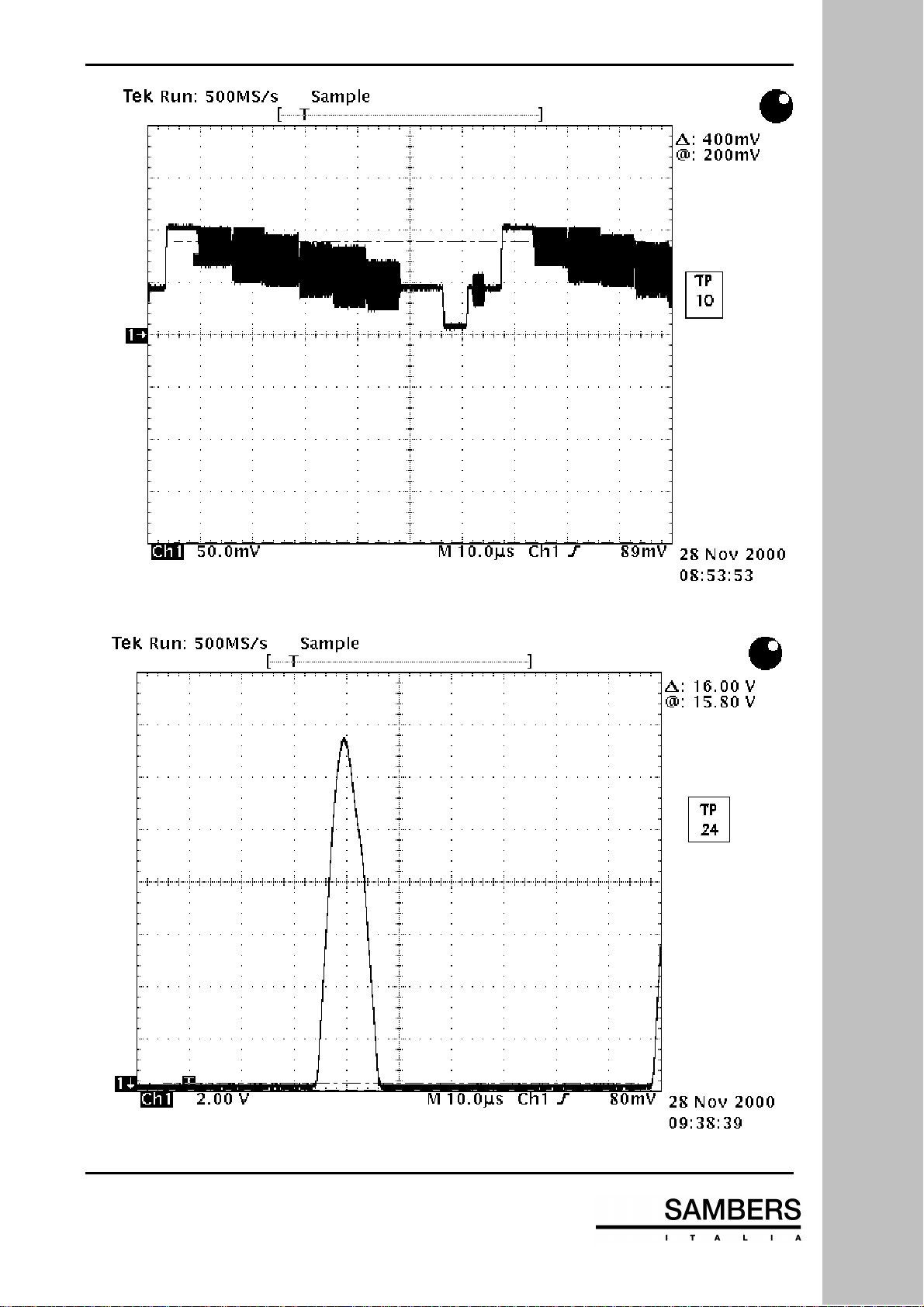

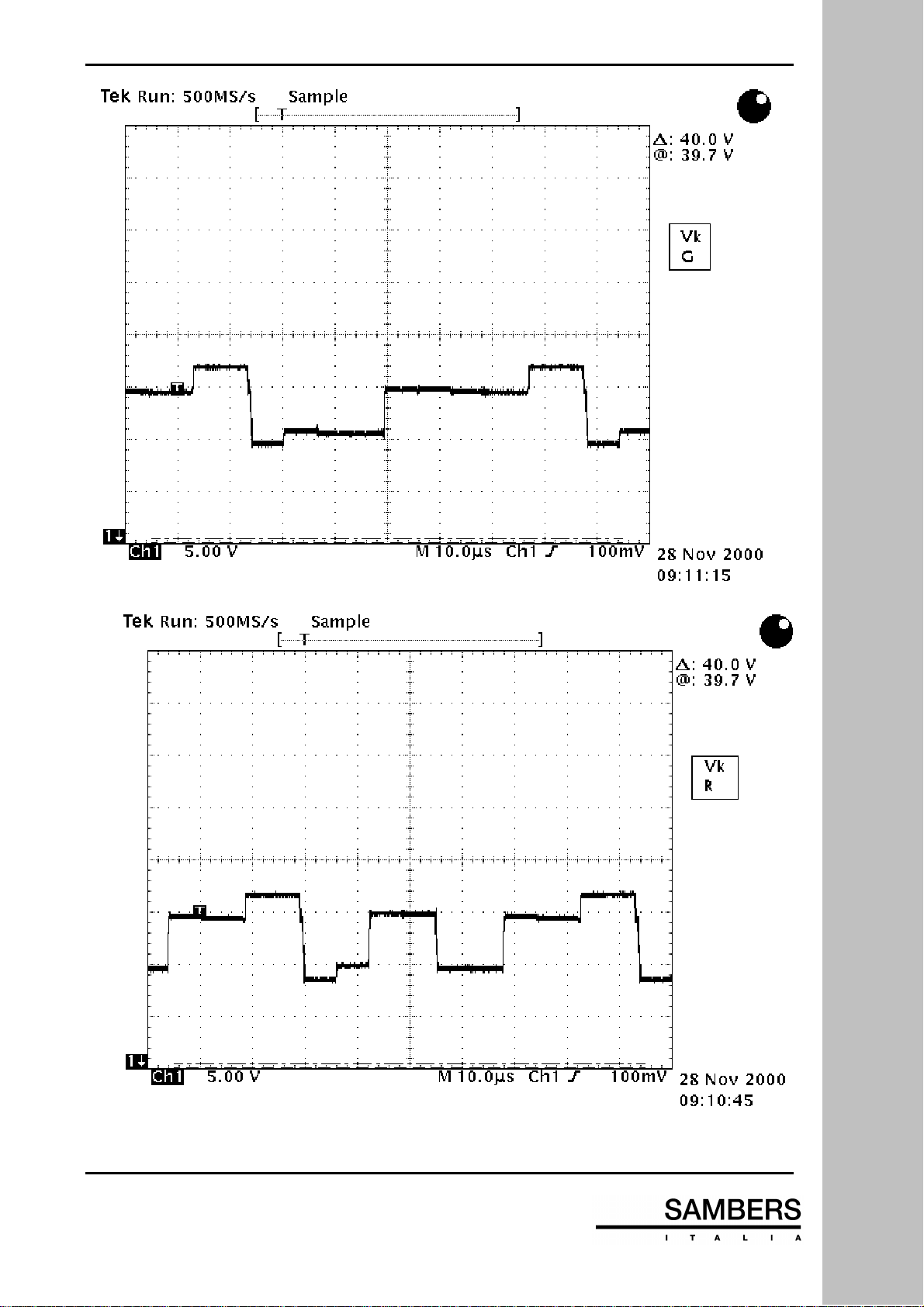

FORME D’ONDA 5

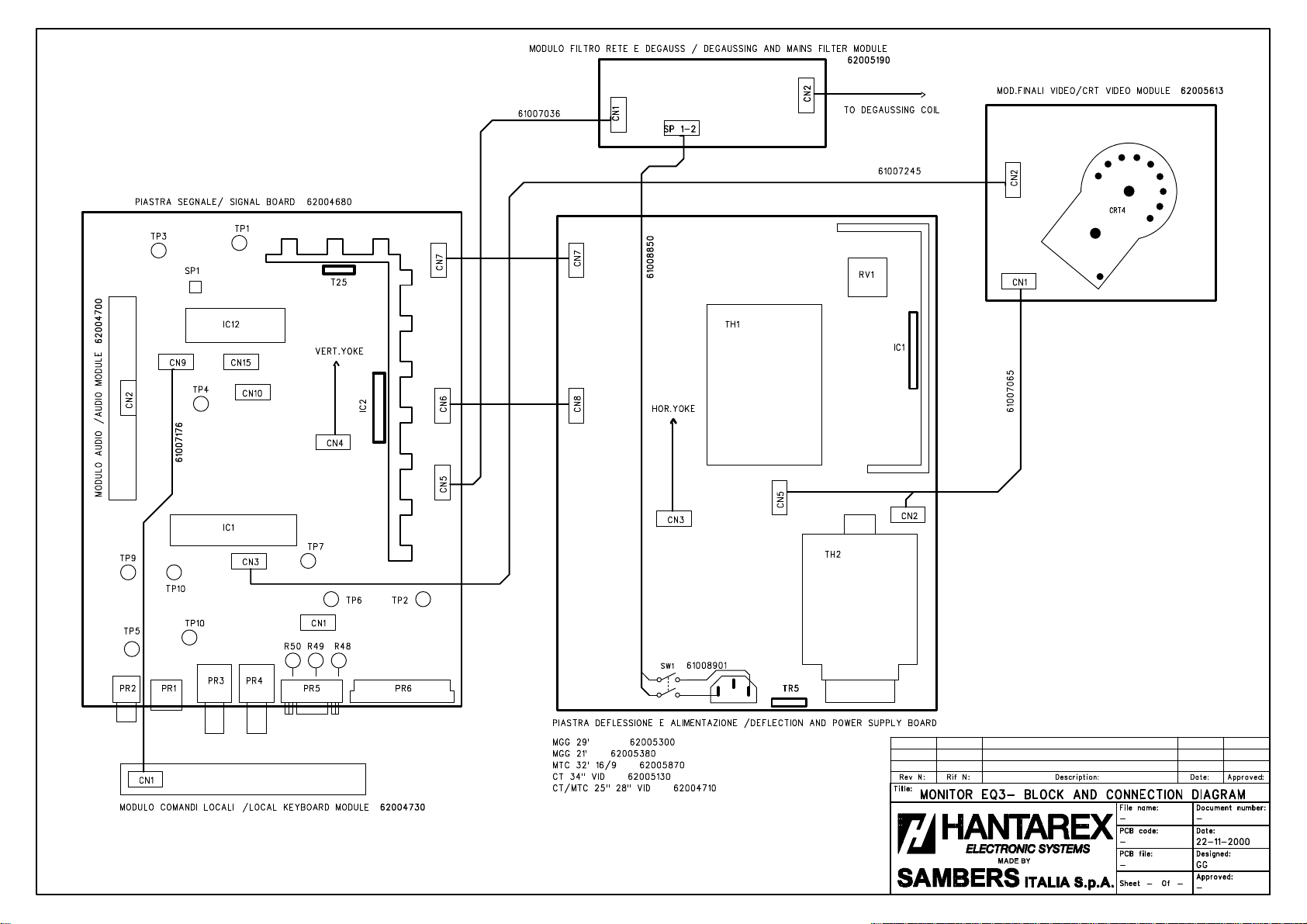

DIAGRAMMI A BLOCCHI 6

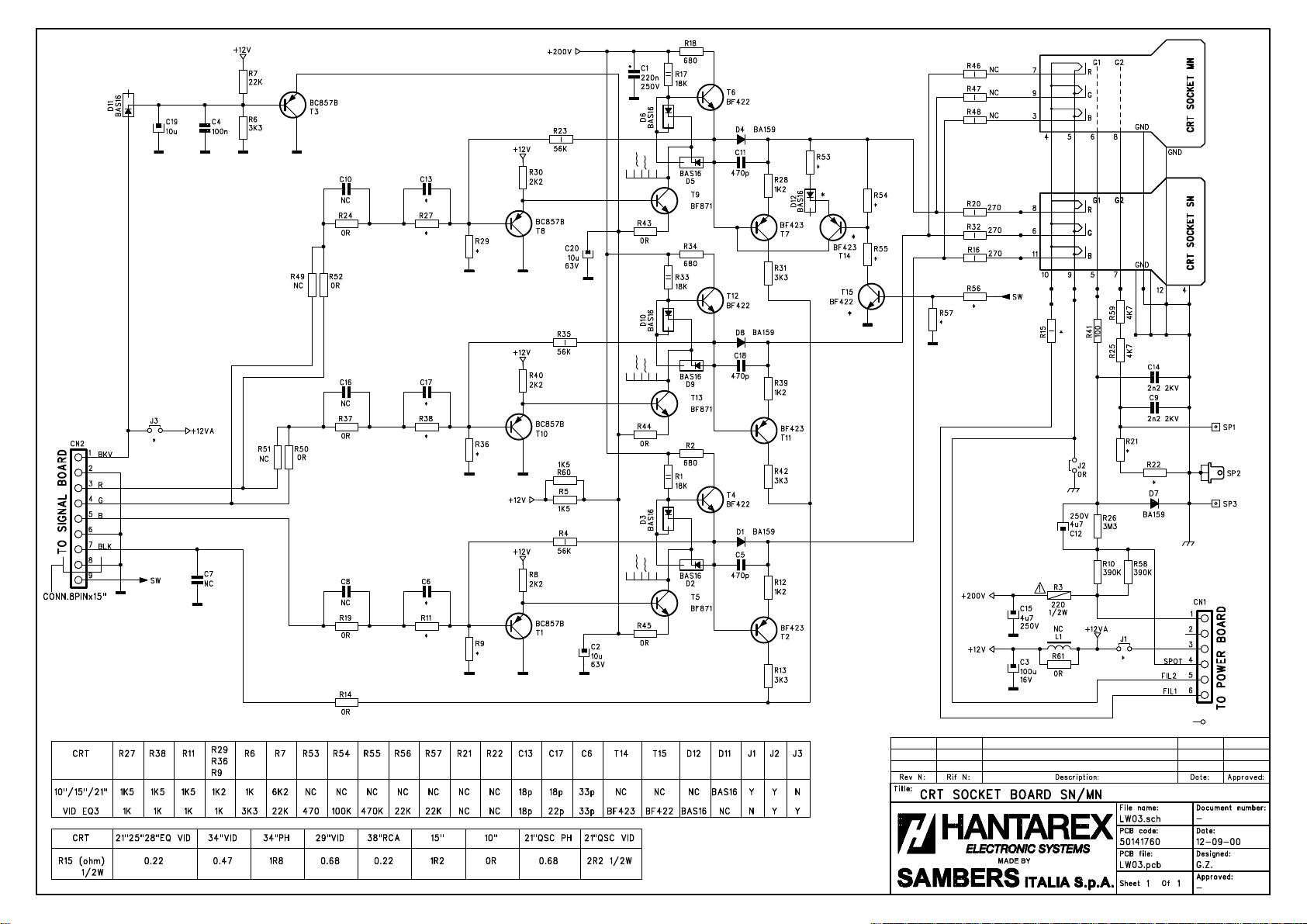

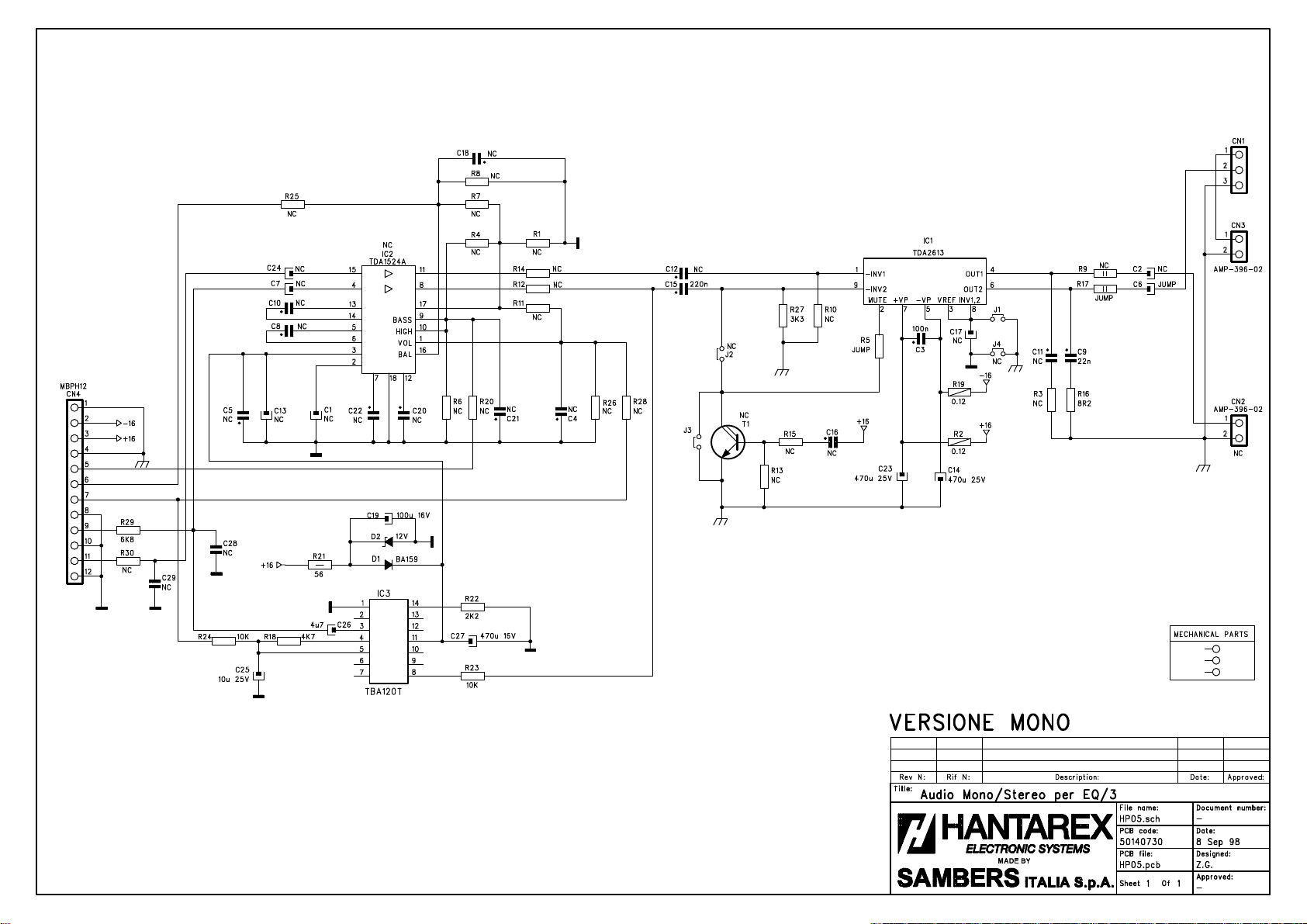

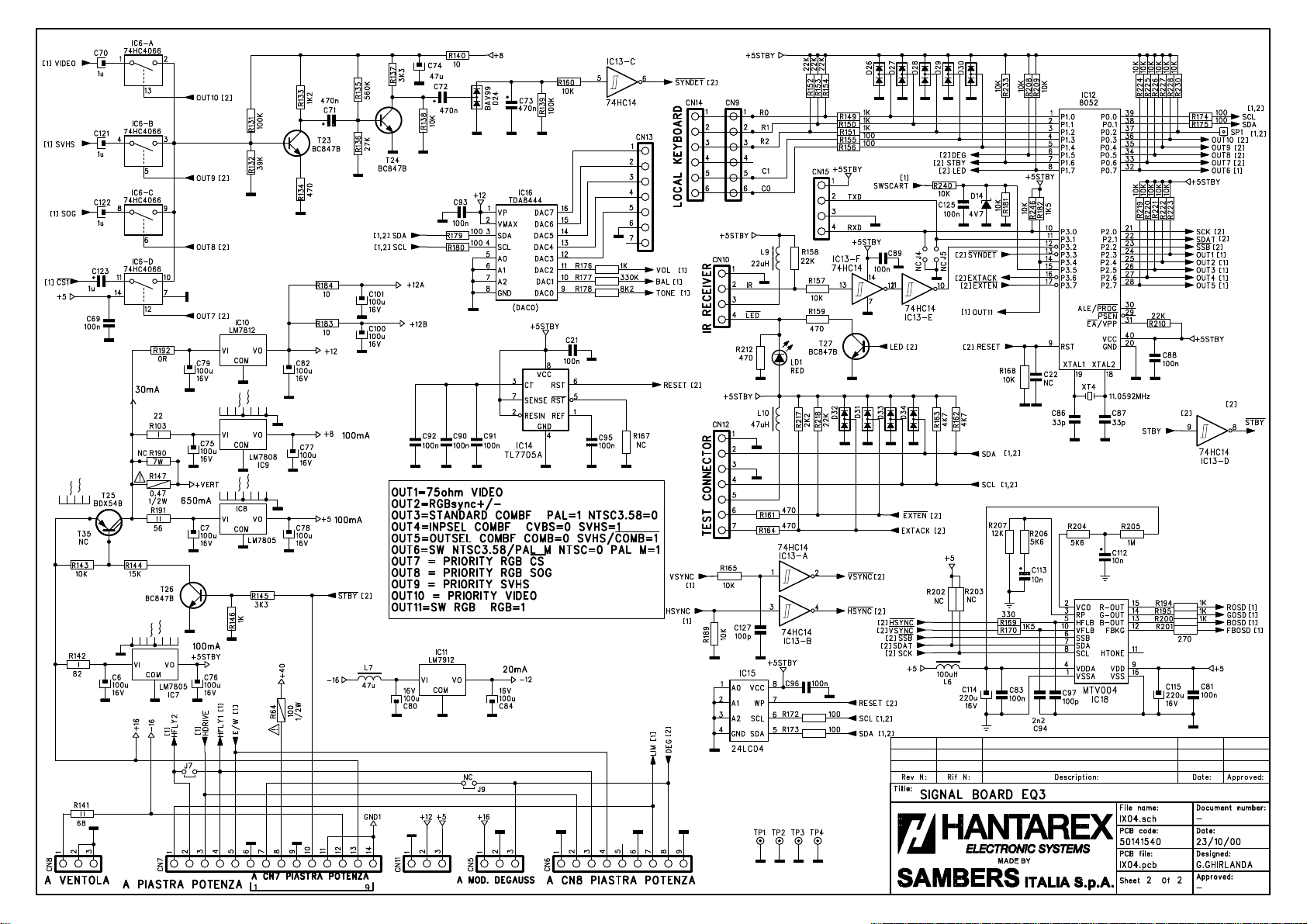

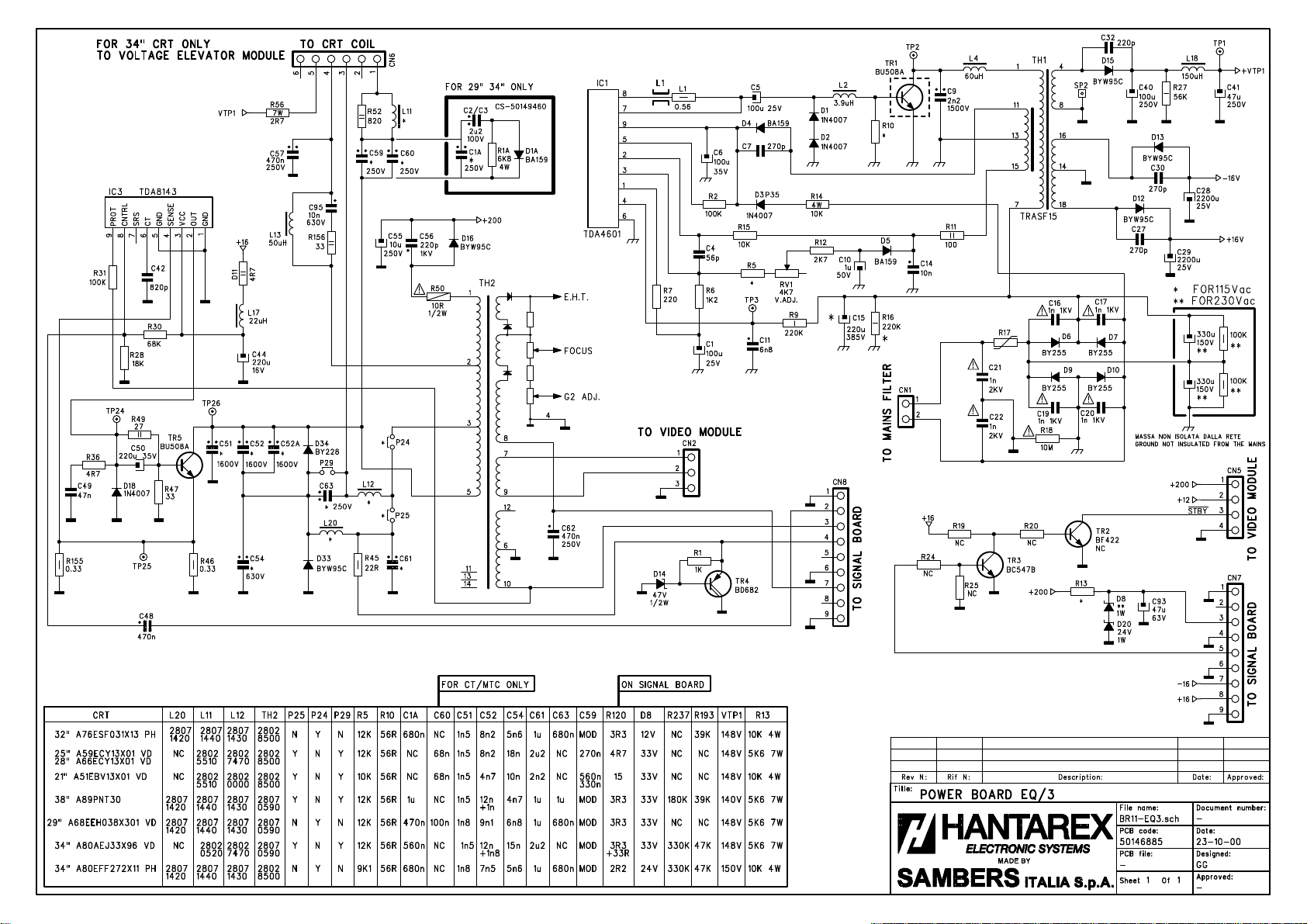

SCHEMI ELETTRICI 7

INDICE

Le informazioni ed i dati tecnici contenuti sono soggetti a modifiche anche se nza pr eavviso.
Product specifications are subject to change without notice.

Questo “Manuale di Servizio” è relativo ai monitor HANTAREX modello CT MTC – MGG 21” 25” 28” 29” 29” 34” – EQ/3.
This “Service Manual” is related to HANTAREX monitor models CT MTC – MGG 21” 25” 28” 29” 29” 34” – EQ/3.

VI-EQ/3 M. S. - 0012

PRECAUZIONI DI SICUREZZA

1

SICUREZZA E SOPPRESSIONE DISTURBI

I monitor vengono costruiti a r egola d’arte, nel risp etto delle direttive E uropee per quanto rig uarda la
sicurezza e la soppr essione de i disturbi. L a classe di is olamento è la CLA SSE I dell a norm a europea
EN 60065, che prevede il collegamento a terra. L’apparecchio deve essere collegato alla rete di
alimentazione ed a un collegam ento di terra eff iciente per m e zzo del c ord one d i rete dat o in d otazi one
o di altro equivalente omologato, adatto nel proprio paese. Non utilizzare l’apparecchio se non è
disponibile una presa di rete a norme, provv ista di messa a terra. Evitare di danneggiare il cordon e
d’alimentazione curando che non venga schiacciato, calpestato o che possa essere inciso o
strappato. Per scollegar e l’alimentazione dall’app arecchio distaccare i l cordone di rete dalla pr esa di
corrente.

UBICAZIONE

L’apparecchio è in teso per l’utilizzo in am bienti interni. Evitare l’esposi zione all’umidità, al gelo, a lla
pioggia , ad agenti c orrosiv i. Attender e alm eno 15 m inuti prim a di accen dere l’appar ecchio se questo
era stato immagazzinato in luogo freddo onde evitare fenomeni di condensa.

CINESCOPI

I cinescopi utili zza ti per l’assem blagg io dei nostri monitor sono costr uit i e certificati contro l’implosione,
sono comunque componenti ad alto vuoto e le loro su perf ici sono sogg ette a f orti pr ess ioni ester ne. E’
necessario perciò avere cura di non urtar li per evitare che l’eventuale implosione proietti sc hegge. Ne
consegue che il personale responsabile dell’installazione deve usare guanti, occhiali ed indumenti
protettivi durante le operazioni di montaggio e sostituzione.

INTERVENTI SUL MONITOR

Non aprire l’apparecchio : In caso di guasto o per la m anutenzi one rivo lgersi ai Servizi Autoriz zati, che
garantiscono l’im piego di r ica mbi originali ed il mantenim ento de l livello di qualità e s ic ur e z za d’origine.
L’apparecchio non c onti ene par ti d i ricam bio o pun ti di rego la zione int erni m anipo lab ili da ll’ut ili zzator e.
La riparazione con parti di ricambio non originali, soprattutto quelle a cui è affidata la sicurezza
dell’apparecchio, può causare pericolo d’incendio o di folgorazione e può comprometterne le
prestazioni.

PRECAUZIONI DI SICUREZZA

VI-EQ/3 M. S. - 0012

CARATTERISTICHE TECNICHE E CONNESSIONI D’INGRESSO

2

MONITOR VERSIONE “EQ/3”

1

2

3 4 5 6

♦

Alimentazione 230 V∼ ± 15% (a richiesta 115 V∼ ± 15%)

♦

Consumo massimo 90W - 21”

110W - 25” – 28” – 29” – 34”

♦

Sistema colore: Standard: PAL – SECAM – NTSC 4.43 e 3.58 selezione automatica.

♦

Standard segnali : CCIR 625 linee/50Hz – EIA 525 linee/60Hz

♦

Banda passante video : Videocomposito : 6Mhz (-3 dB) – RGB 8 Mhz (-3dB) –

SVHS 8Mhz (-3 dB)

♦

Temperatura di esercizio: da +5 a +40°C

1
2
3

4

5

6

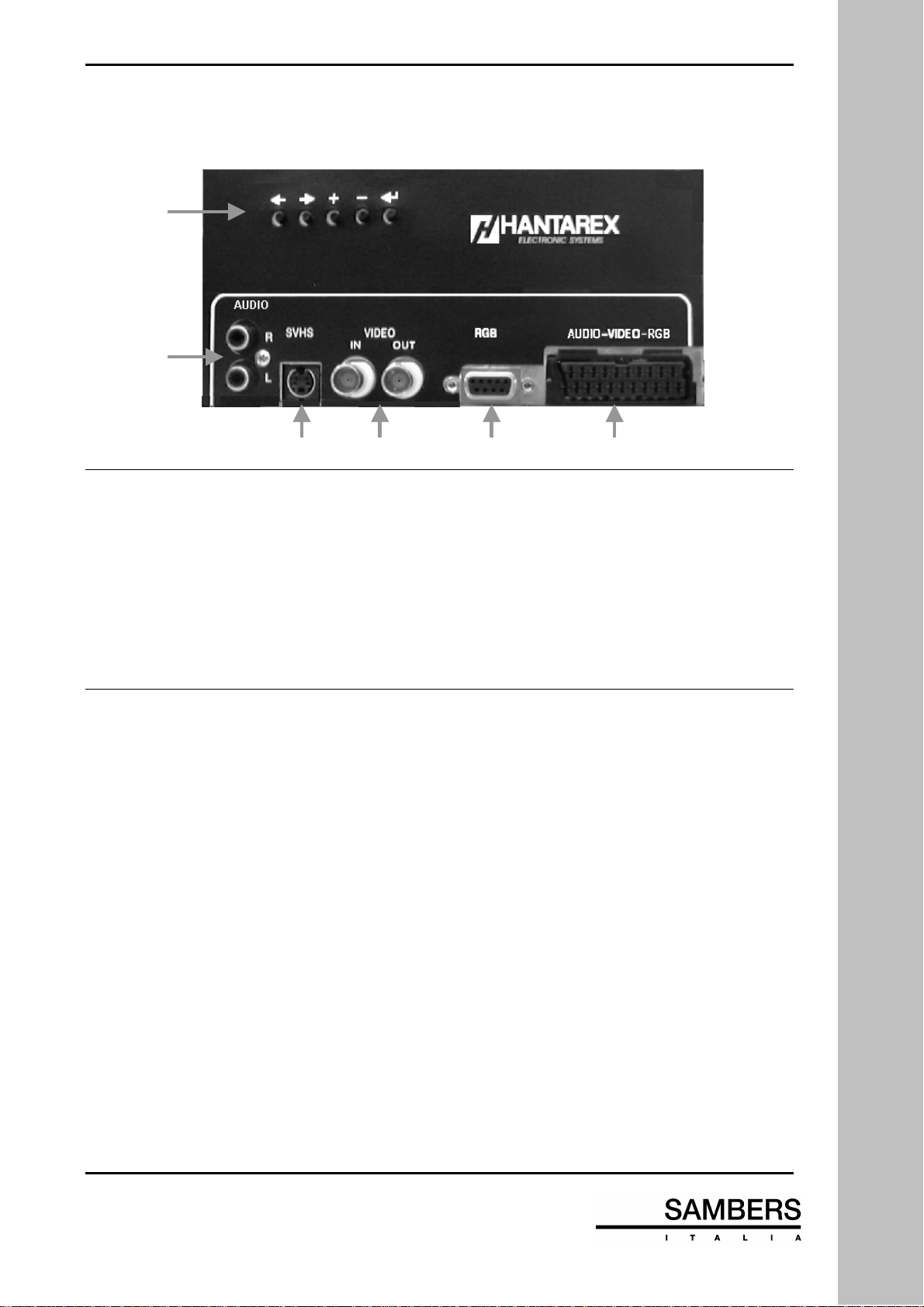

Tastiera comandi locali: 5 tasti per il completo controllo del monitor tramite OSD.

Ingresso/uscita audio: Connettore RCA 0,5 V rms

Ingresso S-VHS Connettore minidin a 4 poli. Ingresso Y: 1 Vpp su 75Ω -

Banda passante: 8MHz. Ingresso croma: 350 mV su 75Ω.

Ingresso video: BNC – “Looped-trough” con terminazione a 75Ω escludibile. 1Vpp

3 dB con sincronismo negativo. Larghezza di banda: 6 MHz

Ingresso RGB analogico: Presa D a nove pin. Ingresso RGB 0,7 Vpp su75Ω con sincronismo

negativo, p ositivo, s ync on green sele zionabile.
Ingresso TTL disponibile su richiesta.

Presa SCART Ingresso video: 0,7 Vpp su 75Ω . Sincronismo negativo.

Ingresso RGB: 0,7 Vpp con sincronismo negati vo , positivo e sync
on green selezionabile.
Ingresso Audio: 0,5 Vrms. Ingresso per tensione di commutazione
veloce RGB: 1,5 ÷ 12 V

CARATTERISTICHE TECNICHE

VI-EQ/3 M. S. - 0012

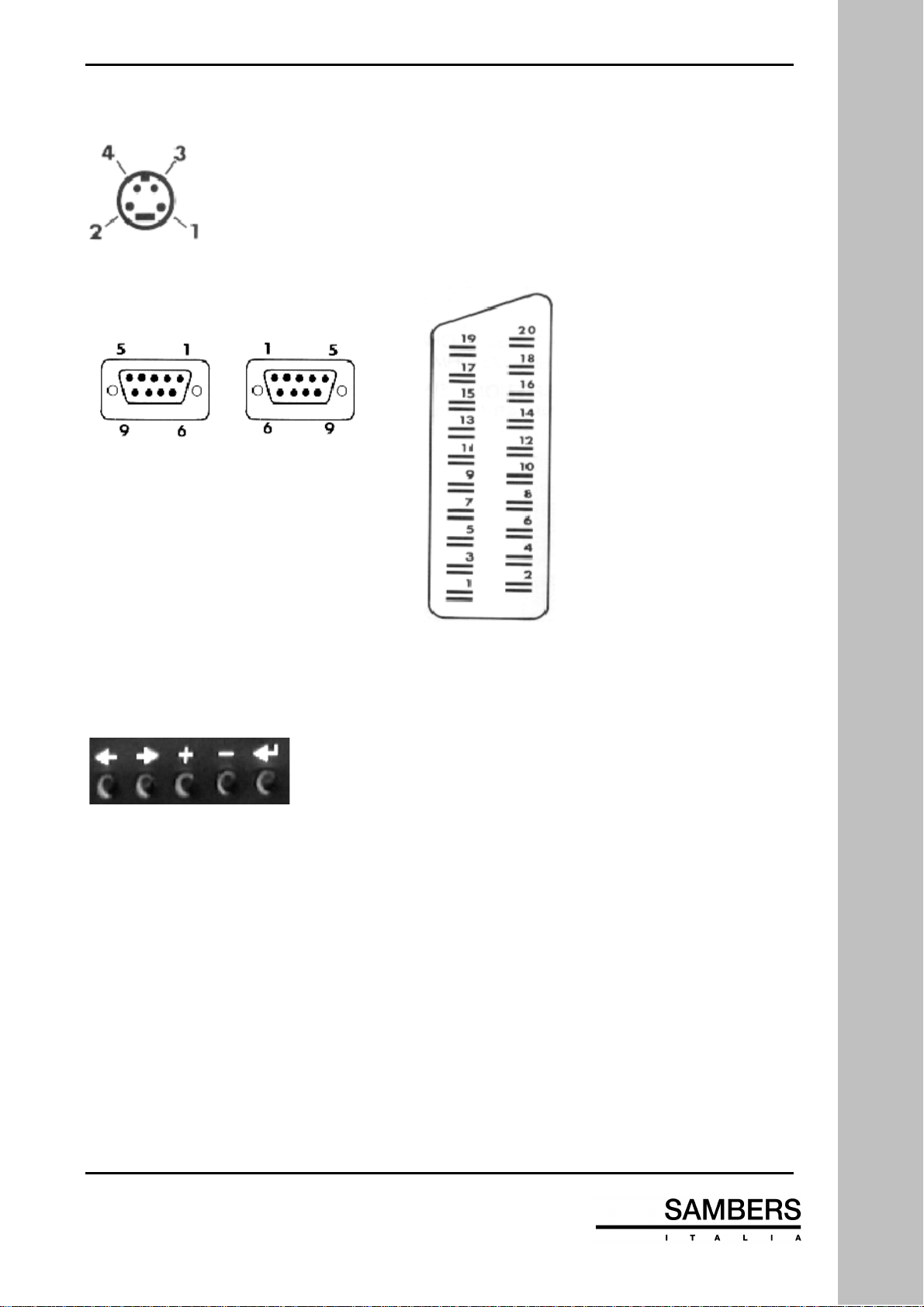

- CONNETTORE S-VHS

2

2

2

pin 1-2 massa
pin 3 ingr. Cromina nza c
pin 4 ingr. Luminanza y

- CONNETTORE RGB

4

3

- EUROCONNETTORE SCART

Femmina Maschio

4 Collegamento di massa audio

VERSIONE EUROPEA VERSIONE USA 9 Collegamenti di massa ingresso G

1 massa 1 Ingresso R 11 Ingresso G 0,7Vpp/75
2 n.c.. 2 ingresso G 12 Ingresso sincronismo orizzontale
3 ingresso R 3 ingresso B 13 Collegamento ingresso di massa R
4 ingresso G 4 sincronismo composito 14 Uscita 12 V – n.c.
5 ingresso B 5 massa 15 Ingresso R 0,7Vpp/75
6 n.c. 6 massa 16 Ingresso comm. veloce 1,5:12V
7 n.c. 7 massa 17 Massa
8 sincr. Orizz/comp. 8 massa 18 Massa
9 sincr. Vert. 9 massa 19 Uscita CVBS 0,7Vpp/75

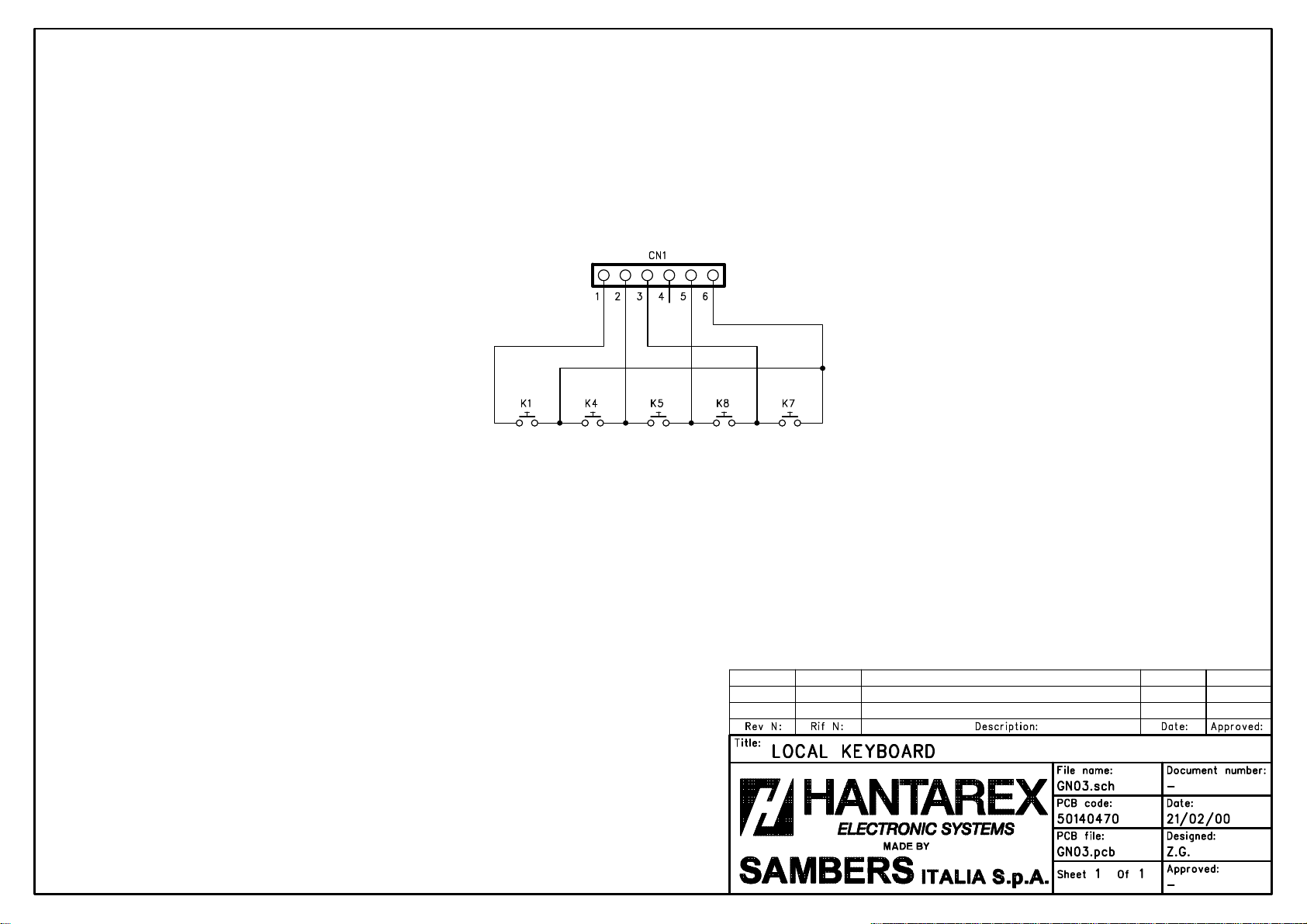

– TASTIERA COMANDI LOCALI

6

1 Ingresso audio 0,5 Vms
2 Ingresso audio 0,5 Vms
3 n.c.

5 Collegamento di massa ingresso B
6 n.c.
7 ingresso B 0,7Vpp/75
8 Ingresso comm. lenta 5:12V

10 Ingresso sincronismo verticale

20 Ingresso CVBS 0,7Vpp/75
21 Schermo

Ω

Ω

Ω

Ω
Ω

Tasto ENTER : Premere per almeno 3 secondi per accedere al menù OSD

Tasto Meno : Premuto diminuisce i valori dei parametri selezionati

Tasto Più : Premuto aumenta i valori dei parametri selezionati

Tasto Freccia a destra : Premuto una volta passa al parametro sulla destra.

Tasto freccia a sinistra: Premuto una volta passa al parametro sulla sinistra.

NOTA : Il monitor ritorna automaticamente allo stato normale (usce ndo dal menù OSD) superati 30 secondi
dall’ultima attività di tastiera.

VI-EQ/3 M. S. - 0012

CARATTERISTICHE TECNICHE

.1

.1

ULTERIORI CARATTERISTICHE

2

L’utilizzo di un micropr ocessore consente la memorizzazione ed i l corretto ripristino delle geom etrie
evitando totalmente l’impiego di potenziometri.

Le regolazioni d ell’immagine vengono ef fettuate utilizzando la tastiera com andi locali che, tramite un
“On-screen display” permette la regolazione e memorizzazione di tutti i parametri.

Sistema colore : Standard: PAL – SECAM – NTSC 4.43 e 3.58 selezione automatica.
Standard segnali : CCIR 625 linee/50Hz – EIA 525 linee/60Hz
Banda passante video : Videocomposito : 6Mhz (-3 dB) – RGB 8 Mhz (-3dB) – SVHS 8Mhz (-3 dB )
Temperatura di esercizio: da +5 a +40 °C
Comb Filter in standard PAL e NTSC 3.58.
C.T.I. (Color Transient Improvement) per una migliore qualità di riproduzione del colore.
Possibilità di dare un effetto “rilievo” all’immagine (Peaking).
Potenza uscita audio :8W su 8 ohm.
Degaussing automatico ad ogni accensione del monitor.
Possibilità di regolazione del color e anc he in ingres s o RG B.
Circuito di protezione contro l’extra corrente di fascia del cinescopio ed Extra Alta Tensione (X Ray

protection).
Tempo di ritraccia verticale : 1,1 ms

Tempo di ritraccia orizzontale : 10,7 µs

CIRCUITI ACCESSORI A RICHIESTA

Modulo audio stereo – Potenza in uscita = 2 x 8 W
Modulo Degauss temporizzato con scelta da 1 a 12 ore.

VERSIONI DISPONIBILI

Tutti i modelli della gamma –EQ3 sono disponibili in due versioni :

Versione con comandi posteriori
Versione con comandi anteriori

PARTI DI RICAMBIO

Nella versione con comandi anteriori una tastiera comandi locali a cinque tasti, analoga a quella
riportata al punto 1 della precedente figura, è localizzata nella parte frontale bassa del monitor.

La funzionalità dei singoli tasti rimane invariata.

1)

VI-EQ/3 M. S. - 0012

CARATTERISTICHE TECNICHE

.2

CONTROLLO TENSIONE DI ALIMENTAZIONE

3

Accendere il monitor senza alcun segnale in ingresso, regolare RV1 per una tensione sul catodo di D15
del valore indicato dalla seguente tabella :

CRT V. ALIMENTAZIONE

21" Philips 141 V ± 0.5V
21" Videocolor 141 V ± 0.5V
25" Videocolor 148 V ± 0.5 V
28" Videocolor 148 V ± 0.5V
29" Videocolor 148 V ± 0.5V
34" Philips 148 V ± 0.5V
34" Videocolor 148 V ± 0.5V
32" Philips 148 V ± 0.5V
38" Pentronic 140 V ± 0.5V

2) REGOLAZIONE CUT OFF

Entrare in modo "SERVICE" , portare il cursore su e premere il tasto + .
Sullo schermo apparirà solo una riga orizzontale. Regolare il potenziometro della G2 per renderla
appena visibile sullo schermo .Premere il tasto - per far ritornare l'intera immagine.

1

3) REGOLAZIONE DELLA LINEARITA' VERTICALE

Inserire un segnale video con una croce centrale.
Entrare in modo "SERVICE" e portare il cursore su .Premendo il tasto
dell'immagine verrà oscurata.
Portare il cursore sul comando di linearità e regolarla per far appena scomparire la linea orizzontale
centrale.
Riportare il cursore su e premere il tasto - per far comparire l’immagine compl eta.

TABELLA AUTODIAGNOSTICA ERROR

4)

2

2

I

+

la meta' inferiore

Ad ogni accensione il uProcessore esegue una autodiagnosi del circuito. Eventuali
anomalie riscontrate vengono indicate da ripetute accensioni del LED secondo la
seguente tabella :

N. LAMPEGGI LED TIPO DI ERRORE

2
3
4
5
6
7
8

Linee I2C forzate alte o basse.
Intervento della protezione Veat o Ibeam
Perdita di dati sulla E2PROM IC 15
Errore di accesso I2C al TDA 8844
Errore di accesso I2C al TDA 4671
Errore di scrittura su E2PROM IC 15
Errore di accesso I2C a E2PROM IC15

REGOLAZIONI E TARATURE

NOTA : COME ENTRARE IN MODO "SERVICE"

Portare il cursore sul simbolo "
rosso.

@ "

e tenere premuto il tasto ENTER fino a che il cursore non diventi

VI-EQ/3 M. S. - 0012

PARTI DI RICAMBIO

4

62004730 Modulo Comandi locali

34076570 Connettore 6 vie
50430850 Touch Switch 90ø

62005490 Modulo Filtro Rete e Degauss EQ/3

20180040 Diodo Led rosso 3MM LD1
20400429 Transistor BC 547 B NASTRATO T1
20620320 I.C. MAC 8N TRIAL D1
20620330 I.C. TLP 3063/D4-LF2 IC1
21000140 PTC 22R 15A PTC1
28020470 Filtro rete 2x40 Mh TH1
34073410 Connettore maschio 3 vie CN2
34076561 Connettore 3 vie CN1

62005610 Modulo Finale Video EQ/3 VER. B

20100012 Diodo BA 159 D1-4-7-8
20420159 Transistor BF 423/BF 421 T2-7-11-14
20420219 Transistor BF 422-BF 422 L/RA T4-6-12-15
20420500 Transistor BF 871 T5-9-13
21332201 Resistenza antifiamma 1/2W 5% 220R R3
34020400 Terminale SP2
34020640 Zoccolo CRT Small-Neck
34070100 Connettore 9 vie CN2
34076565 Connettore 6 vie CN1
20110046 Diodo SMD SOT 23 BAS 16 D2-3-5-6-9-10-12
20300003 Transistor SMD SOT 23 BC 857B T1-3-8-10

62005440 Modulo IR Receiver EQ/3

20676151 Ricevitore infrarosso
21291509 RES SMD 0805 5% 150R

62005410 Modulo Potenza EQ/3

21000120 Diodo ZENER 33V 1W D8
21000340 NTC 8/10R 20% R17
28025510 Bobina Linearità L11
28027470 Bobina Bridge L12
28028500 Trasformatore EHT V.I. TH2
29100018 Fusibile 2AT 5x20mm
30000801 Interruttore bipolare
20100020 Diodo ZENER 24V 1W 5% D20
20150131 Diodo BY 255 D6-7-9-10
20150171 Diodo BYV 95/C - BYW 36 D16
20150210 Diodo BY 228 D34
20150230 Diodo BYW 95C/A52R-600 D12-13-15-33
20410210 Transistor BD 682 TR4
20430322 Transistor BU 508 AF TR5 (PH)
20430323 Transistor BU 508 AFI TR1 (SGS)
20670030 I.C. TDA 4601 IC1
20673510 I.C. TDA 8143 IC3
21321001 Resistenza antifiamma 1/2W 5% 10R R50
21332209 Resistenza antifiamma 1/2W 22R R45
28021150 Chocke su ferrite 150uH L18
28021190 Chocke su ferrite 50uH L13
28060640 Bobina chocke ARTEA L4
28070510 Trasformatore Switch V.I. TH1
34023356 Connettore 6 vie CN3
34074640 Connettore 2 vie CN1
34076561 Connettore 3 vie CN2
34076563 Connettore 4 vie CN5
20100012 Diodo BA 159 D4-5
20150008 Diodo 1N 4007 D1-2-18
28027360 Bobina chocke 22uH 10% L17
28060480 Bobina chocke 3u9 10% L2

PARTI DI RICAMBIO

VI-EQ/3 M. S. - 0012

62004680 Piastra Segnale V.I./3

4

20110021 Diodo ZENER 6V2 1/2W D17
20110030 Diodo ZENER 3V6 0,5W D21
20110070 Diodo ZENER 4V7 1/2W 5% D14
20150460 Diodo BYD 33 G/M D18
20180040 Diodo Led rosso 3mm LD1
20410110 Transistor BDX 54 B T35
20620040 I.C. TL 7705 ACP IC14
20620041 I.C. MM 74 HC 4066 N IC6
20620070 I.C. L 7805 CV IC7-8
20620080 I.C. L 7812 CV IC10
20620086 I.C. L 7912 CV IC11
20620120 I.C. 74 HC 4053 IC5
20620130 I.C. 24 LC 04 B/P IC15
20620160 I.C. TDA 4671 PSI IC4
20620560 I.C. MTV 004 N/EN IC18
20620980 I.C. TDA 8358 IC2
20620990 I.C. TDA 8844 IC1
20621010 I.C. TDA 9181 P/N1 IC3
20621110 I.C. 87 C 54 IC12
20640150 I.C. LM 7808 IC9
20640170 I.C. MM 74 HC 14 N IC13
21304701 Resistenza antifiamma 1/2W 5% R47 R147
21331002 Resistenza antifiamma 1/2W 5% 100R R64
21536800 Resistenza antifiamma 2W 5% 68R R141
28020640 Bobina chocke 100uH 10% L6
28020720 Bobina chocke 47uH 10% L7-10
28027360 Bobina chocke 22uH 10% L3-5-4-9
28027781 Bobina chocke 220uH 10% L1-2
28060480 Bobina chocke 3u9 10% L8
29030320 QUARZO 11.0592 MHZ XT4
29700090 QUARZO 3,579545 MHz XT1
29700140 QUARZO 4.433619 MHZ XT3
34023352 Connettore 2 vie CN4
34040164 Prese RCA PR2
34040330 Presa MINI DIN 4 Poli PR1
34070100 Connettore 9 vie CN6-7
34073691 Presa SCART PR6
34074823 Connettore 3 vie CN8
34076550 Connettore 8 vie CN1-3
34076561 Connettore 3 vie CN5
34076563 Connettore 4 vie CN10
34076565 Connettore 6 vie CN9-14
34076568 Connettore 12 vie CN2
34076950 Connettore Circuito stampato PR5
34077400 Connettore BNC PR3-4
20110045 Diodo SMD BAV 99 D1-2-4-5-6-7-9-11-1 2-13-15-16-19-24-26-27-28-29-30-31-32-33-34-8
20110046 Diodo SMD SOT 23 BAS 16 D3-10-20-22-25-38
20110047 Diodo SMD SOT 23 BAT 54 D35-36-37-39
20300002 Transistor SMD SOT 23 BC 847B T1-2-6-7-9-10-11-12-13-19-21-22-23-24
20300003 Transistor SMD SOT 23 BC 857B T3-4-5-8-17-18-20
20400140 Transistor SMD SOT 23 BCV 27 T33

PARTI DI RICAMBIO

VI-EQ/3 M. S. - 0012

.1

INDEX

SAFETY PRECAUTIONS 1
TECHNICAL SPECIFICATIONS AND INPUT CONNECTIONS 2
ADJUSTMENT PROCEDURE 3
SPARE PARTS 4

WAVE FORMS 5
BLOCK DIAGRAM 6
CIRCUIT DIAGRAM 7

Product specifications are subject to change without notice.

This “User guide” is related to HANTAREX monitors models CT - MTC – MGG 21” 25” 28” 29” 29” 34” – EQ/3

INDEX

VI-EQ/3 M. S. - 0012

SAFETY PRECAUTIONS

1

SAFETY AND LIMITING INTERFERENCE

Our monitors have been constructed with the latest methods following the European directives
regarding safety and limiting int erferenc e. They have CLASS 1 insulat ion as d ictated in th e European
standard EN 60065, that requires a ground. The monitor m ust be connected to the power source
including a ground wire lik e the one pr ovided or sim ilar that h as been appro ved for use in the countr y
where the monitor will be use d. D o not use t he m onitor if an a ppro ved po wer outl et with groun d is not
available. Avoid damaging the po wer wire making sure not to squash, step on, cut or tug on it. To
disconnect the power, unplug the wire from the outlet.

USES

The monitor is intended to be used indoors. Avoid exposure to humidity, intense cold, rain and
corrosive agents. Wait at least 15 minut es befor e turn ing o n the m onitor if it has b een stor ed in a col d
place in order to avoid condensation.

CRTS

Our monitors have CRT s that have been cons tructed and certif ied against implos ion. However, the y
are components under vacuum and their surfac e is subject to intense ex terna l pressure. Theref ore, it
is necessary to avo id hitting them in order to preve nt implosion which would shoot sli vers of glass.
Therefore, the personnel responsible to install this monitor must wear glove, eye protection and
protective clothing during transport, mounting and replacement.

MONITOR MAINTENANCE AND REPAIRS

Do not open the appliance. In case of problems or for maintenance, contact the nearest Authorized Service agent
that guarantees the use of original spare parts to maintain our high level of quality and service. The monitor does
not contain internal spare parts or points of regulation that should be manipulated by the user. Repairs with non­original spare parts, especially those intended for the appliance's safety, could cause fires or electrocution and
compromise its performance.

SAFETY PRECAUTIONS

VI-EQ/3 M. S. - 0012

TECHNICAL SPECIFICATION AND INPUT CONNECTIONS

2

VERSION “EQ/3” MONITOR

1

2

3 4 5 6

♦

Power 230 V∼ ± 15% (15 V∼ ± 15% optional)

♦

Max. power consumption 90W - 21”

110W - 25” – 28” – 29” – 34”

♦

Colour system: Standard: PAL – SECAM – NTSC 4.43 and 3.58 automatic
selection.

♦

Standard signals : CCIR 625 linee/50Hz – EIA 525 lines/60Hz

♦

Passing video bandwidth: Composite video : 6Mhz (-3 dB) – RGB 8 MHz (-3dB) –

SVHS 8Mhz (-3 dB)

♦

Operating temperature from +5 to +40°C

1
2
3

4

5

6

Control panel: 5 keys to completely control the monitor with OSD.

Audio Input/output: 0,5 V rms RCA Connector.

S-VHS input 4-prong minidin connector. Y Input: 1 Vpp at 75Ω -

Passing bandwidth: 8MHz. Croma input: 350 mV at 75Ω.

Video input: BNC – “Looped-trough” with termination at 75Ω excludible. 1Vpp

3 dB with negative synchronism. Bandwidth: 6 MHz

RGB analog input: 9-pin D plug. RGB input: 0,7 Vpp at 75Ω with negative, positive

synchronism, selectable sync on green. TTL input available
optionally.

SCART socket Video input: 0,7 Vpp at 75Ω. Negative synchronism.

RGB input: 0,7 Vpp with negative, positive synchronism, and
selectable sync on green.
Audio input: 0,5 Vrms. Fast RGB voltage co mmutation input: 1,5 ­12 V

TECHNICAL SPECIFICATION

VI-EQ/3 M. S. - 0012

S-VHS CONNECTORS

2

2

-

2

- CONNECTOR RGB

4

Pin 1-2 gr o und
Pin 3 C Croma input
Pin 4 y Brig htness input

3

- EUROCONNECTOR SCART

Female Male

4 Audio ground connection

VERSIONE EUROPEA VERSIONE USA 9 Input ground connections G

1 Ground 1 R input 11 G input 0,7Vpp/75
2 n.c. 2 G input 12 Horizontal synchronism input
3 R input 3 B input 13 Ground input connection R
4 G input 4 Composite synchronis m 14 12 V output – n.c.
5 B input 5 Ground 15 R input 0,7Vpp/75
6 n.c. 6 Ground 16 Fast comm. input 1,5:12V
7 n.c. 7 Ground 17 Ground
8 Horr./comp synchronism. 8 Ground 18 Ground
9 Vert. synchronism 9 Ground 19 CVBS output 0,7Vpp/75

– CONTROL PANEL

6

1 Input audio 0,5 Vms
2 Input audio 0,5 Vms
3 n.c.

5 Input ground connection B
6 n.c.
7 B input 0,7Vpp/75
8 Slow comm. input 5:12V

10 Vertical synchronism input

20 CVBS input 0,7Vpp/75
21 Screen

Ω

Ω

Ω

Ω
Ω

ENTER button: Press for at least 3 seconds to view the OSD menu

Decrease button: Press to decrease the selected parameters

Increase button: Press to increase the selected parameter

Right arrow button: Press once to move to the parameter on the right

Left arrow button: Press once to move to the parameter on the left.

NOTE: The monitor will automatically return to it normal state, the OSD menu will close, after 30 seconds of
inactivity.

VI-EQ/3 M. S. - 0012

TECHNICAL SPECIFICATION

.1

.1

ADDIIONA

2

TECHNICAL SPECIFICATION AND INPUT CONNECTIONS

Using a microprocessor allows us to memorize and correctly restore the geometry without using a potentiometer.
Image adjustment is made with the control panel that activates an "On-Screen Display" in order to access,
modify and memorize all the parameters.
Color system: Standard: PA L – SECAM – NTSC 4.43 and 3.58 automatic selection.
Standard signals: CCIR 625 lines/50Hz – EIA 525 lines/60Hz
Passing video bandwidth: Video composite: 6Mhz (-3 dB) – RGB 8 MHz (-3dB) – SVHS 8Mhz (-3 dB)
Operating temperature: from +5 to +40°C
Standard PAL and NTSC 3.58 Comb Filter.
C.T.I. (Color Transient Improvement) to improve the color reproduction quality.
Possibility to give the image a "sharpness" effect called "Peaking".
Audio output power: 8W at 8 ohm.
Automatic degaussing each time the monitor is turned on.
Possibility to adjust the color also in RGB input.
Extra beam current circuit protection for the CRT and Extra High Voltage (X-ray protection).

Vertical refresh: 1,1 ms
Horizontal refresh: 10,7 µs

OPTIONAL CIRCUIT ACCESSORIES

Stereo module–output power = 2 x 8 W
Timed degauss module from 1 to 12 hours.

AVAILABLE VERSIONS

All the models of the –EQ3 range are available in two versions:

Rear control version
Front control version

In the front control version, the analog, 5-button control panel shown in point 1 in the previous photo is on
the lower front part of the monitor.
The functions of the individual key remain the same

TECHNICAL SPECIFICATION

VI-EQ/3 M. S. - 0012

.2

1) MAIN VOLTAGE CHECK

3

Turn on monitor without any input signals, check RV1 for a D15 cathode voltage as for the value stated
in below table :

CRT MAINS VOLTAGE

21" Philips 141 V ± 0.5V
21" Videocolor 141 V ± 0.5V
25" Videocolor 148 V ± 0.5 V
28" Videocolor 148 V ± 0.5V
29" Videocolor 148 V ± 0.5V
34" Philips 148 V ± 0.5V
34" Videocolor 148 V ± 0.5V
32" Philips 148 V ± 0.5V
38" Pentronic 140 V ± 0.5V

2) CUT OFF ADJUSTMENT

Enter in "SERVICE" mode, move cursor to and press + key.
It will appear only an horizontal row.
Adjust “G2” potentiometer to let this row just visible.
Press - key to return to full image.

1

3) VERTICAL LINEARITY ADJUSTMENT

Insert a video signal with ce ntral cross.
Enter in "SERVICE" mode, move cursor to .
Pressing + key the lower half image will be obscured.
Move the cursor on linearity adjustment and adjust it to evanishing the horizontal row. Move the cursor
to and press – key to return to full image.

2

2

4) SELF DIAGNOSIS ERROR TABLE

At every power on the uProcessor will perform a circuit self diagnosis. I n t he event of a malfunction a LED
blinking error code will be reported as stated in the following table :

Nr. Of LED blinks ERROR CODE

9
10
11
12
13
14
15

I2C lines forced high or low.
Veht or Ibeam protection
Loss of data on E2PROM IC 15
Access error I2C to TDA 8844
Access error I2C to TDA 4671
Write error on E2PROM IC 15
Access error I2C to E2PROM IC15

ADJUSTMENT PROCEDURE

NOTE : HOW ENTER IN THE "SERVICE" MODE

Move the cursor to " @ " , press the ENTER key until cursor will become red.

VI-EQ/3 M. S. - 0012

SPARE PARTS

4

62004730 Local keyboard module

34076570 Connector 6 way
50430850 Touch Switch 90ø

62005490 Mains filter and Degauss module

20180040 Red Led diode 3mm LD1
20400429 Transistor BC 547 B T1
20620320 I.C. MAC 8N TRIAL D1
20620330 I.C. TLP 3063/D4-LF2 IC1
21000140 PTC 22R 15A PTC1
28020470 Mains filter 2x40 mH TH1
34073410 3 ways Male connector CN2
34076561 3 ways connector CN1

62005610 Socket module EQ/3 VER. B

20100012 Diodo BA 159 D1-4-7-8
20420159 Transistor BF 423/BF 421 T2-7-11-14
20420219 Transistor BF 422-BF 422 L/RA T4-6-12-15
20420500 Transistor BF 871 T5-9-13
21332201 Non flamable resistor 1/2W 5% 220R R3
34020400 Terminator SP2
34020640 Zoccolo CRT Small-Neck
34070100 Connector 9 way CN2
34076565 Connector 6 way CN1
20110046 SMD diode SOT 23 BAS 16 D2-3-5-6-9-10-12
20300003 SMD transistor SOT 23 BC 857B T1-3-8-10

62005440 IR Receiver module EQ/3

20676151 Ricevitore infrarosso
21291509 SMD resistor 0805 5% 150R

62005410 Deflection module EQ/3

21000120 Zener diode 33V 1W D8
21000340 NTC 8/10R 20% R17
21225600 Resistor 1/4W 5% 56R R10
28025510 Linearity coil L11
28027470 Bridge coil L12
28028500 EHT Transformer V.I. TH2
29100018 Fuse 2AT 5x20mm
30000801 Switch
20100020 Zener diode 24V 1W 5% D20
20110141 Zener diode 47V 1/2W 5%
20150131 Diodo BY 255 D6-7-9-10
20150171 Diodo BYV 95/C - BYW 36 D16
20150210 Diodo BY 228 D34
20150230 Diodo BYW 95C/A52R-600 D12-13-15-33
20410210 Transistor BD 682 TR4
20430322 Transistor BU 508 AF TR5 (PH)
20430323 Transistor BU 508 AFI TR1 (SGS)
20670030 I.C. TDA 4601 IC1
20673510 I.C. TDA 8143 IC3
21321001 Non flamable resistor 1/2W 5% 10R R50
21332209 Non flamable resistor 1/2W 22R R45
23044700 Trimmer 4K7 RV1
28021150 Chocke 150uH L18
28021190 Chocke 50uH L13
28060640 Chocke coil L4
28070510 Switch transformer V.I. TH1
34023356 6 way Connector CN3
34074640 2 way Connector CN1
34076561 3 way Connector CN2
34076563 4 way Connector CN5
20100012 BA 159 diode D4-5
20150008 1N 4007 diode D1-2-18
28027360 Chocke coil 22uH 10% L17
28060480 Chocke coil 3u9 10% L2

SPARE PARTS

VI-EQ/3 M. S. - 0012

62004680 Signal module V.I./3

44

20110021 Zener diode 6V2 1/2W D17
20110030 Zener diode 3V6 0,5W D21
20110070 Zener diode 4V7 1/2W 5% D14
20150460 Diode BYD 33 G/M D18
20180040 Red Led diode 3mm LD1
20410110 Transistor BDX 54 B T35
20620040 I.C. TL 7705 ACP IC14
20620041 I.C. MM 74 HC 4066 N IC6
20620070 I.C. L 7805 CV IC7-8
20620080 I.C. L 7812 CV IC10
20620086 I.C. L 7912 CV IC11
20620120 I.C. 74 HC 4053 IC5
20620130 I.C. 24 LC 04 B/P IC15
20620160 I.C. TDA 4671 PSI IC4
20620560 I.C. MTV 004 N/EN IC18
20620980 I.C. TDA 8358 IC2
20620990 I.C. TDA 8844 IC1
20621010 I.C. TDA 9181 P/N1 IC3
20621110 I.C. 87 C 54 IC12
20640150 I.C. LM 7808 IC9
20640170 I.C. MM 74 HC 14 N IC13
21304701 Non flamable resistor 1/2W 5% R47 R147
21331002 Non flamable resistor 1/2W 5% 100R R64
21536800 Non flamable resistor 2W 5% 68R R141
28020640 Chocke coil 100uH 10% L6
28020720 Chocke coil 47uH 10% L7-10
28027360 Chocke coil 22uH 10% L3-5-4-9
28027781 Chocke coil 220uH 10% L1-2
28060480 Chocke coil 3u9 10% L8
29030320 Quartz 11.0592 MHZ XT4
29700090 Quartz 3,579545 MHz XT1
29700140 Quartz 4.433619 MHZ XT3
34023352 2 way Connector CN4
34040164 RCA connector PR2
34040330 4 wire MINI DIN connector PR1
34070100 9 way Connector CN6-7
34073691 SCART connector PR6
34074823 3 way Connector CN8
34076550 8 way Connector CN1-3
34076561 3 way Connector CN5
34076563 4 way Connector CN10
34076565 6 way Connector CN9-14
34076568 12 way Connector CN2
34076950 PCB Connector PR5
34077400 Connector BNC PR3-4
20110045 SMD diode BAV 99 D1-2-4-5-6-7-9-11-12-13-15-16 -19-24-26-27-28-29-30-31-32-33-34-8
20110046 SMD diode SOT 23 BAS 16 D3-10-20-22-25-38
20110047 SMD diode SOT 23 BAT 54 D35-36-37-39
20300002 SMD transistor SOT 23 BC 847B T1-2-6-7-9-10-11-12-13-19-21-22-23-24
20300003 SMD transistor SOT 23 BC 857B T3-4-5-8-17-18-20
20400140 SMD transistor SOT 23 BCV 27 T33

VI-EQ/3 M. S. - 0012

SPARE PARTS

.1

VI-EQ/3 M. S. - 0012

5

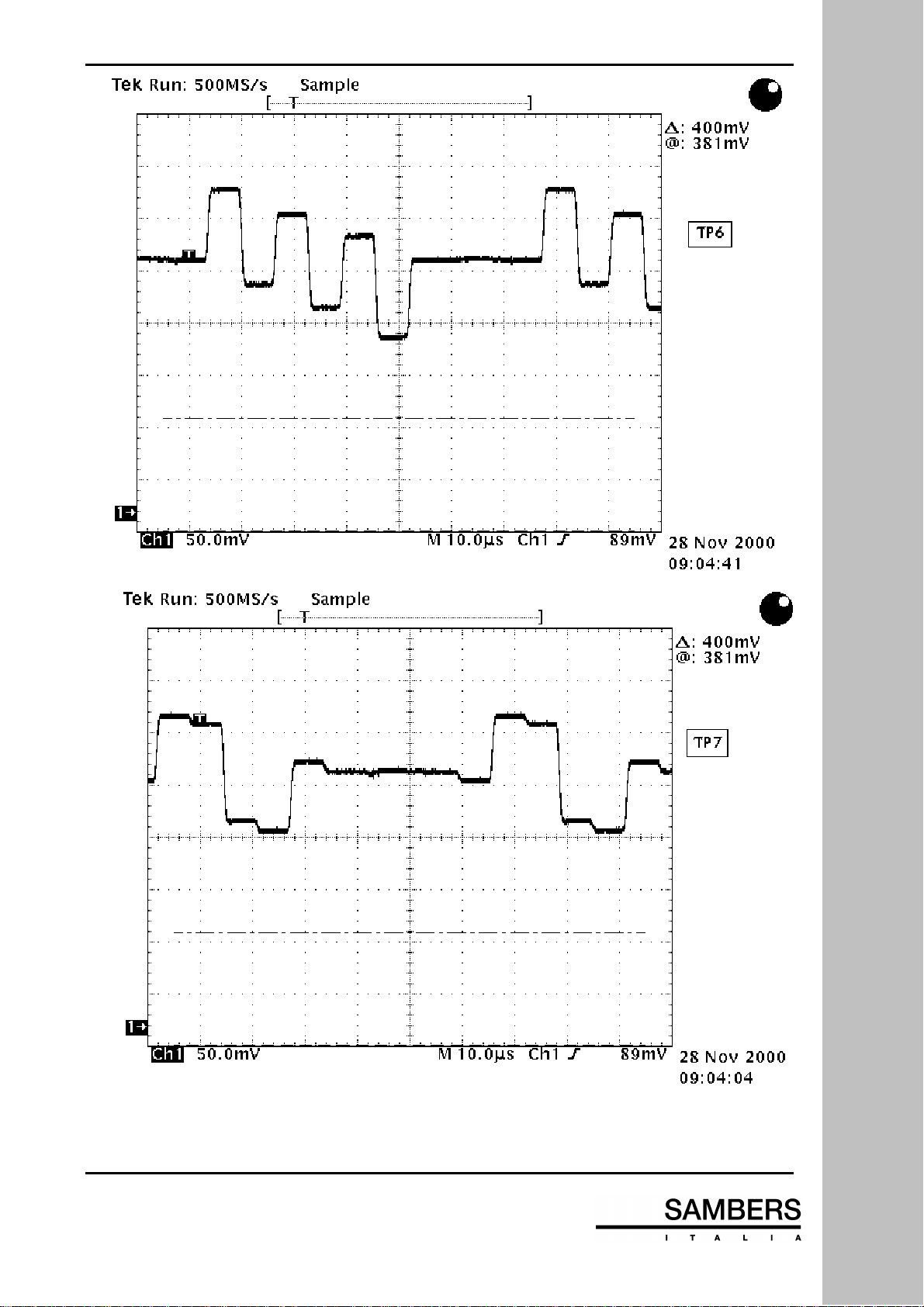

FORME ONDA – WAVE FORM

VI-EQ/3 M. S. - 0012

FORME ONDA – WAVE FORMFORME ONDA – WAVE FORM

5

VI-EQ/3 M. S. - 0012

.1

FORME ONDA – WAVE FORM

5

VI-EQ/3 M. S. - 0012

.2

FORME ONDA – WAVE FORMFORME ONDA – WAVE FORM

5

VI-EQ/3 M. S. - 0012

.3

FORME ONDA – WAVE FORM

5

VI-EQ/3 M. S. - 0012

.4

4

.2

2

2

5

.2

VI-EQ/3 M. S. - 0012

FORME ONDA – WAVE FORM

.5

.2

m

ade by

Le informazioni ed i dati tecnici contenuti sono soggetti a modifiche anche senza preavviso – Product specification are subject to change without notice.

Via Casignolo, 50 – 20092 Cinisello B. (MI)

Tel. [phone] – fax [phone]

SAMBERS ITALIA S.P.A.
