Page 1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Metris S
31020xx1
Metris S
31060xx1
31012xx1
04531000
Metris S
31261xx1
Page 2
English
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate
31060xx1, 31020xx1 1.2 GPM (6.6 L/min)
04531000 1.0 GPM (3.8 L/min)
31012xx1 0.5 GPM (1.9 L/min)
31261XX1 2.2 GPM (8.3 L/min)
Hole size in mounting surface 1⅜" (34 mm)
Max. depth of mounting surface 1⅝" (40 mm)
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• The hot and cold supply hoses included with this
faucet are for use with ⅜ stops. If your stops are
a different size, purchase adapters at your local
plumbing supply store or home center. Adapters
are not available from Hansgrohe.
• 31261XX1 only: The discharge water
temperature from a bidet fitting shall be limited
to a maximum temperature of 110ºF (43ºC) by
a water temperature limiting device conforming
to ASSE 1070.
• The drain is suitable for most, but not all, lavatory
sinks sold in the United States and Canada.
• The drain is intended for use in a sink with an
overflow. If your sink does not have an overflow,
or if this drain is too small for the hole in your
sink, please refer to the instructions
included with the sink. Some sinks include
special drain installation instructions and/
or parts. Others require the use of a specialty
drain. Hansgrohe is not respnsible for the cost of
a specialty drain.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
2
Page 3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale
31060xx1, 31020xx1 1.2 GPM (6.6 L/min)
04531000 1.0 GPM (3.8 L/min)
31012xx1 0.5 GPM (1.9 L/min)
31261XX1 2.2 GPM (8.3 L/min)
Dimension du trou dans 1⅜ po (34 mm)
la surface de montage
Profondeur maximale de 1⅝ po (40 mm)
la surface de montage
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Les tuyaux d'alimentation pour l'eau chaude et
froide inclus avec ce robinet sont pour l'usage
avec les butées d'arrêt de ⅜. Si vos butées
d'arrêt sont d'une taille différente, achetez
des adaptateurs à votre magasin d'articles de
plomberie ou centre de rénovation local.Les
adaptateurs ne sont pas disponibles auprès de
Hansgrohe.
• 31261XX1 seulement: La température de
sortie maximale du robinet de bidet ne doit pas
excéder 110°F. Ce produit doit être utilisé avec
un dispositif de limitation de température pour
l'eau chaude approuvé et conforme à la norme
ASSE 1070.
• Ce drain est adapté à la plupart, mais pas à
l'ensemble, des éviers vendus aux États-Unis et
au Canada.
• Ce drain est prévu pour un évier avec trop-plein.
Si votre évier ne dispose pas d'un trop-plein,
ou si ce drain est trop petit pour le trou dans
l'évier, consultez les instructions fournies
avec l'évier. Certains éviers comprennent des
instructions spéciales d'installation d’évier et/ou
de pièces. D'autres nécessitent l'utilisation d'un
drain spécial.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
3
Page 4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo
31060xx1, 31020xx1 1.2 GPM (6.6 L/min)
04531000 1.0 GPM (3.8 L/min)
31012xx1 0.5 GPM (1.9 L/min)
31261XX1 2.2 GPM (8.3 L/min)
Tamaño del orificio en la superficie 1⅜" (34 mm)
de montaje
Profundidad máxima de la 1⅝" (40 mm)
superficie de montaje
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Las tuberías de suministro incluyeron con este
chorro son para el uso con topes de ⅜. Si
sus topes son un tamaño diferente, compra
adaptadores en su tienda de suministro de
plomería local. Los adaptadores no están
disponibles de Hansgrohe.
• 31261XX1 solamente: La máxima
temperatura de salida del grifo bidé no debe
exceder 110°F. Este producto debe ser utilizado
con un dispositivo de limitación de temperatura
para agua caliente aprobado y cumpla la
norma ASSE 1070.
4
• Este drenaje es adecuado para la mayoría
de los lavabos vendidos en Estados Unidos y
Canadá, pero no para todos.
• Este drenaje debe ser usado en un lavabo con
desborde. Si su lavabo no posee desborde,
o si este drenaje es demasiado pequeño
para el agujero en el lavabo, consulte las
instrucciones incluidas con el lavabo.
Algunos lavabos incluyen instrucciones
especiales para la instalación del drenaje o sus
piezas. Otros requieren el uso de un drenaje
especial.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

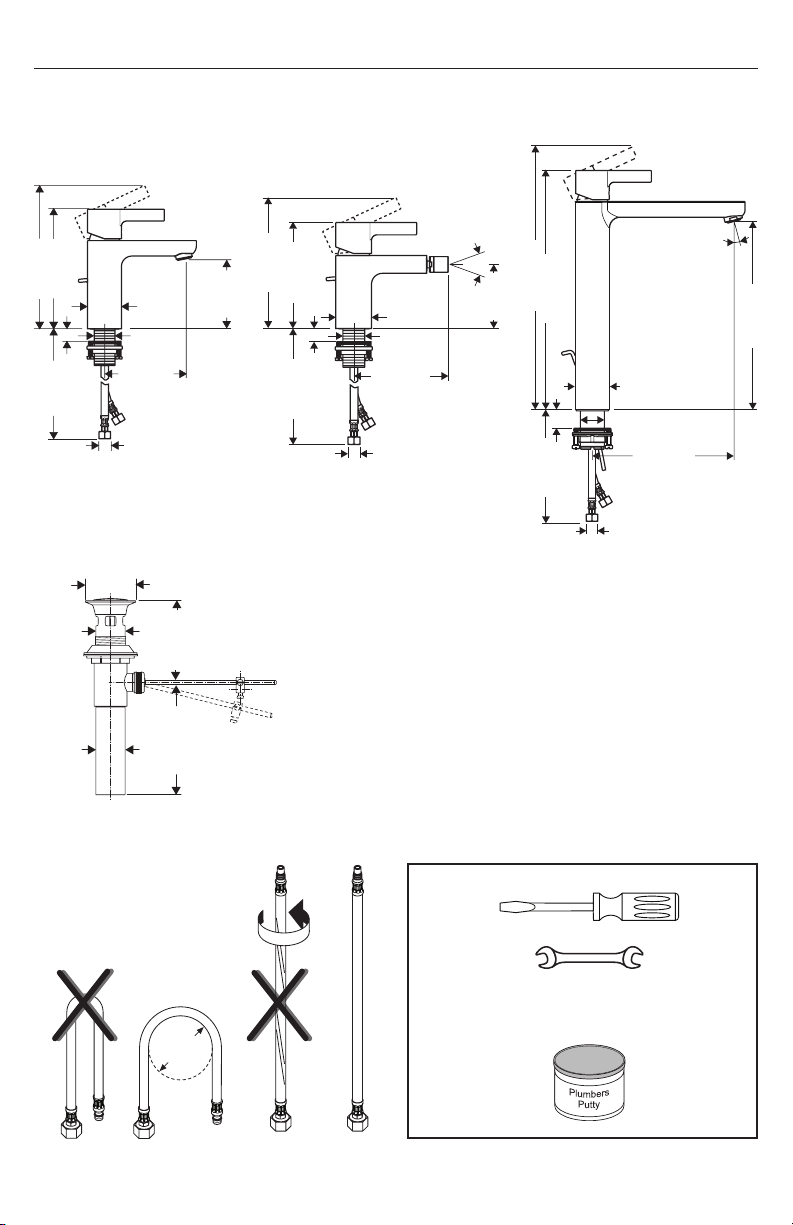

Page 5
3¾" (94 mm)
7½" (192 mm)
⅜
6⅝" (167 mm)
3¼" (83 mm)
⅜
13¾" (350 mm)
⅜
9⅞" (251 mm)
1¼" O.D
2¼"
Metris S
31060xx1
31012xx1
04531000
6⅜" (162 mm)15" (380 mm)
1¾"
(46 mm)
1¼" (32 mm)
Metris S
31261xx1
5⅜" (137 mm)
1¾"
(46 mm)
Metris S
31020xx1
15°
±20°
12⅝" (320 mm)
1¼" (32 mm)
max 1⅝" (40 mm)
88509xx0
(57 mm)
1¼"
(32 mm)
.
(32 mm)
4¼" (113 mm)
3½"(89 mm)
4⅝"(117 mm)
15" (380 mm)
max 1⅝" (40 mm)
4¾" (122 mm)
1¾"
max 1⅝" (40 mm)
(46 mm)
26⅜" (670 mm)
Tools Required / Outiles Utiles /
Herramientas Útiles
1¼" (32 mm)
7½" (189 mm)
9 mm
16 mm
2¾"
(70 mm)
5
Page 6

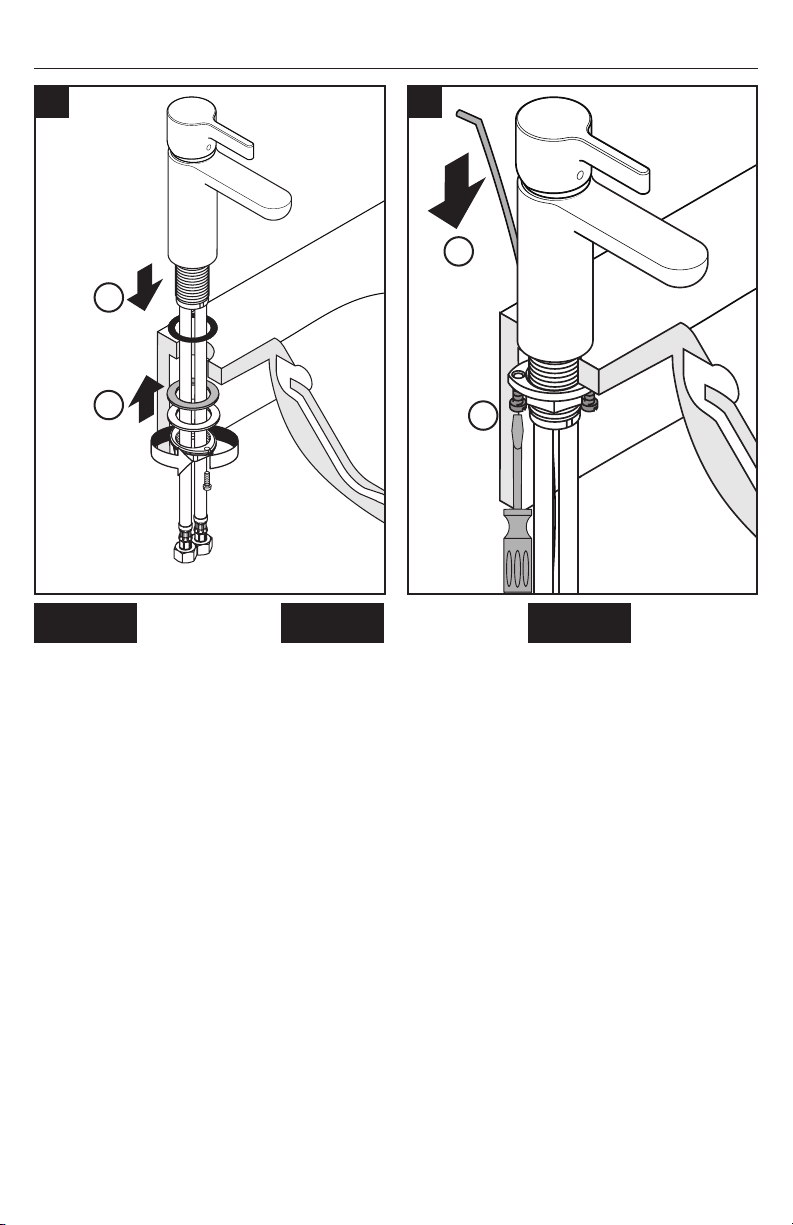

Installation / Installation / Instalación
1 2
1
2
2
1
2.2 ft-lb
3 Nm
English Français Español
Position the faucet and sealing
ring on the mounting surface.
Install the fiber washer, friction
washer and mounting nut.
Tighten the mounting nut.
Tighten the tensioning screws.
Install the pull rod.
Placez le robinet et l’anneau
d’étanchéité sur la surface de
montage.
Installez la rondelle en fibre, la
rondelle métallique et l’écrou de
montage.
Serrez l’écrou de montage à la
main.
Serrez les vis de pression.
Installez la tirette.
Coloque el grifo y el aro de
sellado sobre la superficie de
montaje.
Instale la arandela de fibra, la
arandela metálica y la tuerca de
montaje.
Apriete la tuerca de montaje con
la mano.
Apriete los tornillos tensores.
Instale el tirador.
6
Page 7
3 4
9 mm
16 mm
5.9 ft-lb
8 Nm
1
2
> 2 min.
1.5 ft-lb
2 Nm
3
English Français Español

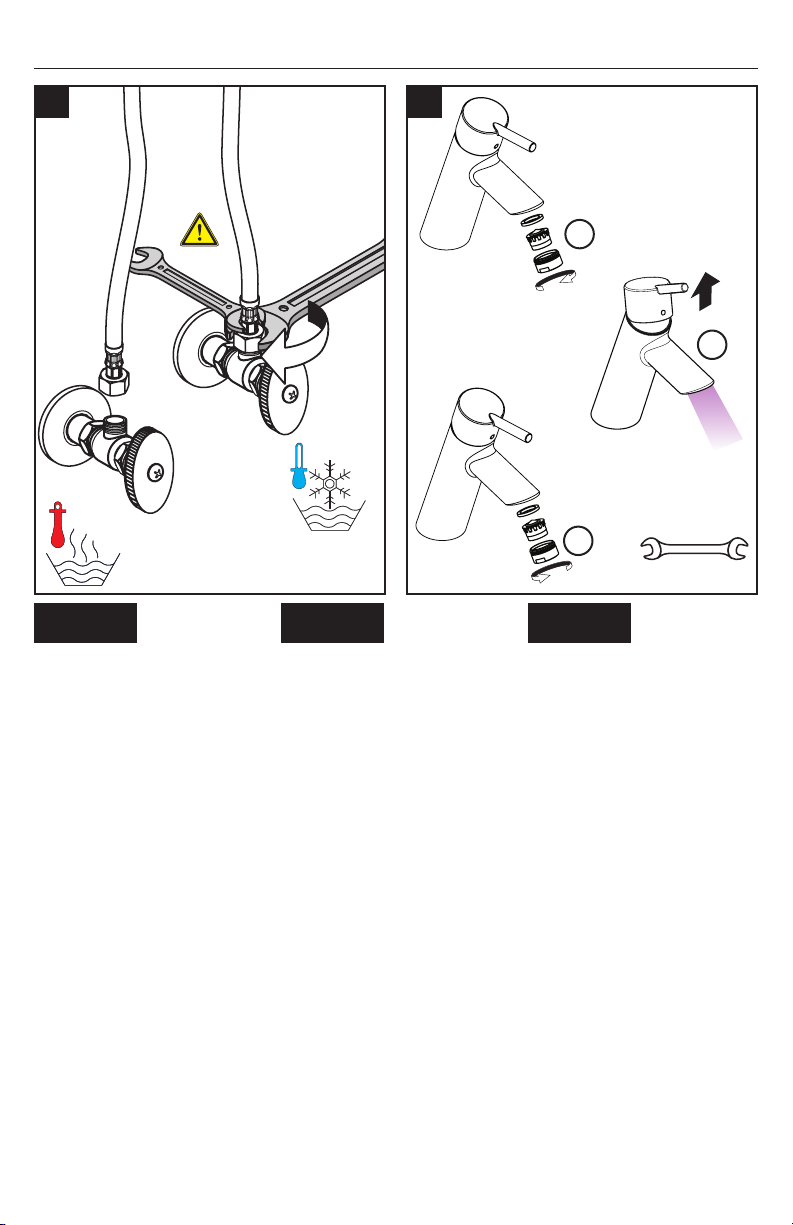

Connect the hoses to the supply
stops.
Use two wrenches, as
shown, to prevent hose
twisting.
Flush the hot and cold supplies
for at least 2 minutes.
Connectez les tuyaux d’arrivée
d’eau chaude et d’eau froide
aux les butées d’arrêt.
Utilisez deux clés, tel
qu’illustré. Assurezvous que les tuyaux ne
s’entortillent pas.
Rincez les conduites d’alimentation
en eau chaude et froide pendant
au moins 2 minutes.
Conecte las mangueras de suministro de agua caliente y fría a
los topes.
Use las dos llaves fijas
como se ilustra. No
permita las mangueras
se retuerzan.
Lave los suministros de agua
caliente y agua fría durante al
menos 2 minutos.
22 mm
7
Page 8
Installation / Installation / Instalación
1 2
2
1
2
1
3
4
5
3
2
1

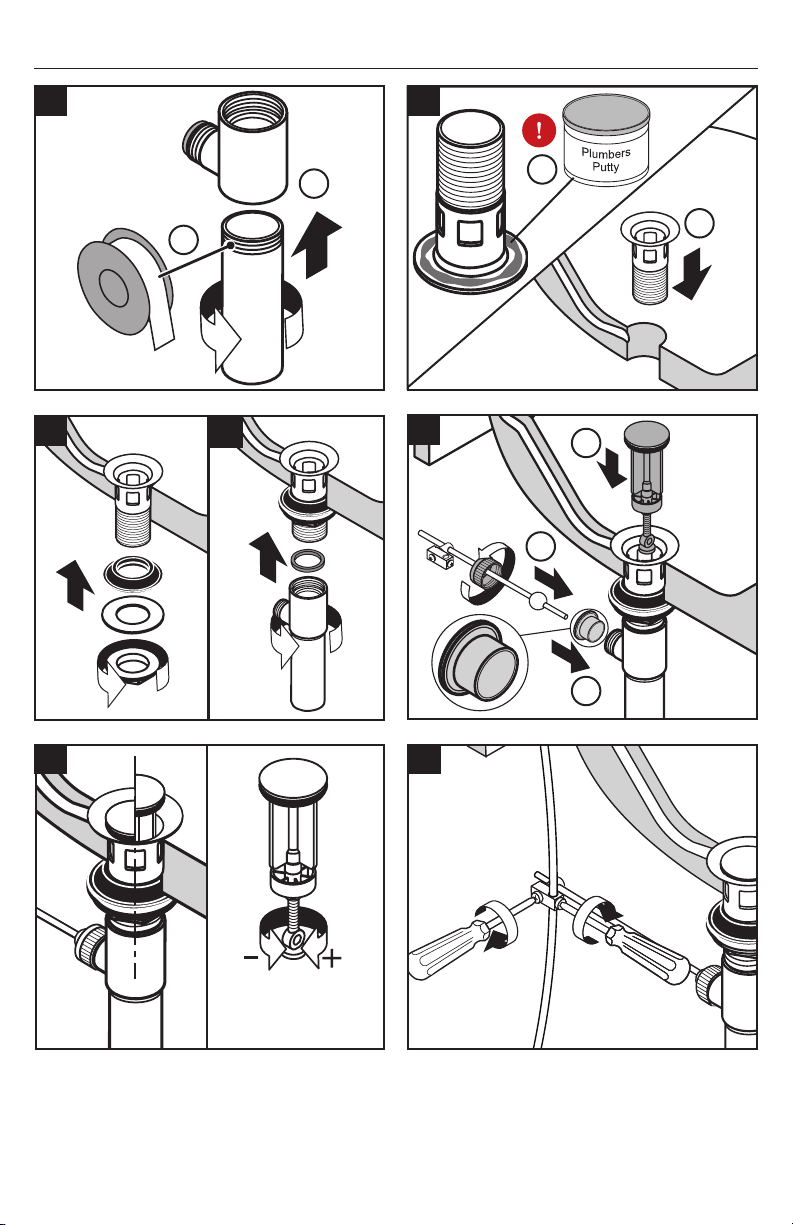

Petroleum-based plumbers putty can
damage the surface of some sinks.
Please consult the manufacturer of the
sink regarding compatible sealants.
8
shorter
plus court
más corto
76
longer
plus long
más largo
Le mastic de pétrole-basé peut
endommager la surface de quelque
baignoires. S'il vous plaît consulter
le fabricant du baignoire quant aux
enduits d'étanchéité acceptables.
Masilla de petróleo-basó puede
dañar la superficie de algún bañeras.
Consulte por favor al fabricante del
bañera con respecto a selladores
aceptables.
Page 9

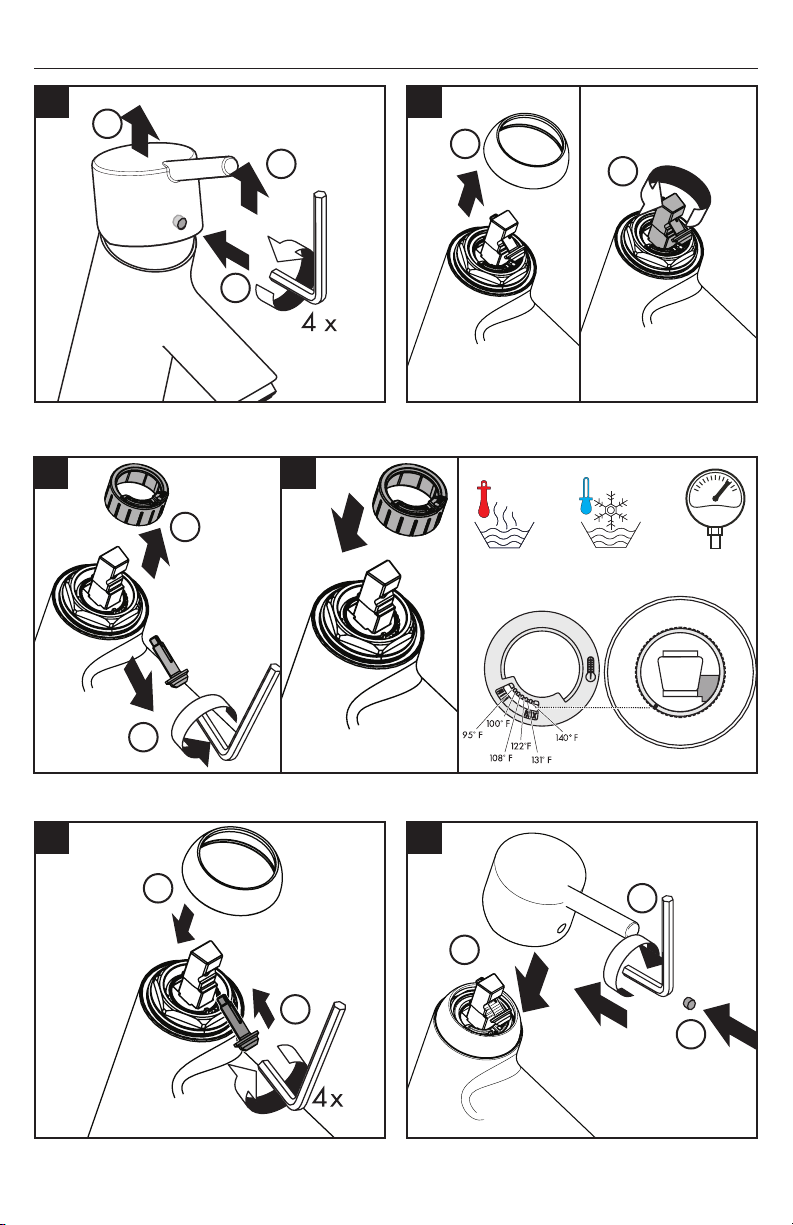

Set the high temperature limit stop / Réglez la butée de limite d’eau chaude / Fije el
tope de límite de alta temperatura
1
3
1
4 mm
2
3
2
4
2
1
2
140°F 50° F 44 PSI
1
5
1
2
6
2
1
4 mm
3
9
Page 10

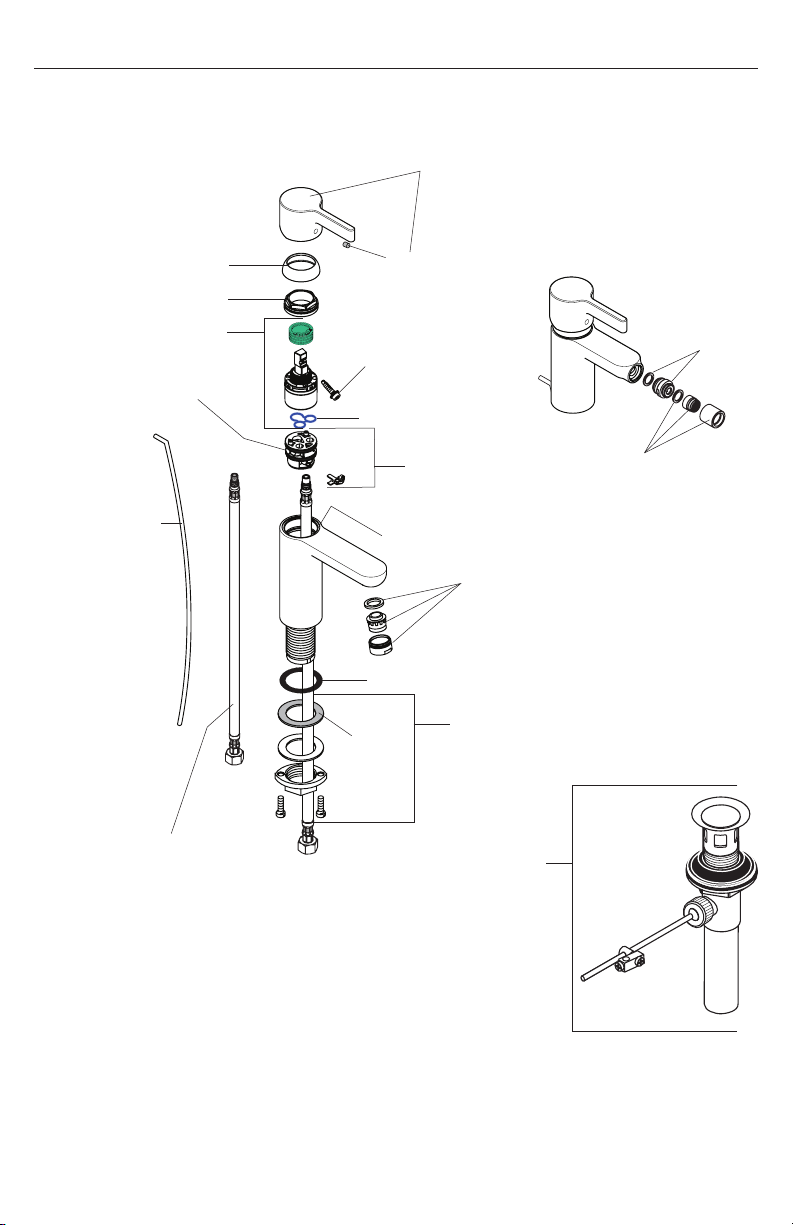

Replacement Parts / Pièces détachées / Repuestos
Metris S
31060xx1
31012xx1
04531000
31020xx1
97406000
97209000
95646001
95140000
98186000
30x2
95008000
31093xx0
96338000
Metris S
31261xx1
97362xx0
96657xx0
96321001- 18"
96316001 - 35"
92604000
35x2
98749000
97548000
98750000
92877xx0 - 31060xx1, 31020xx1
98453xx0 - 04531000
93502xx0 - 31012xx1
13961000
88509xx0
97360xx0
xx = Finishes / Couleurs / Acabados
00 chrome
82 brushed nickel
83 polished nickel
10
Page 11

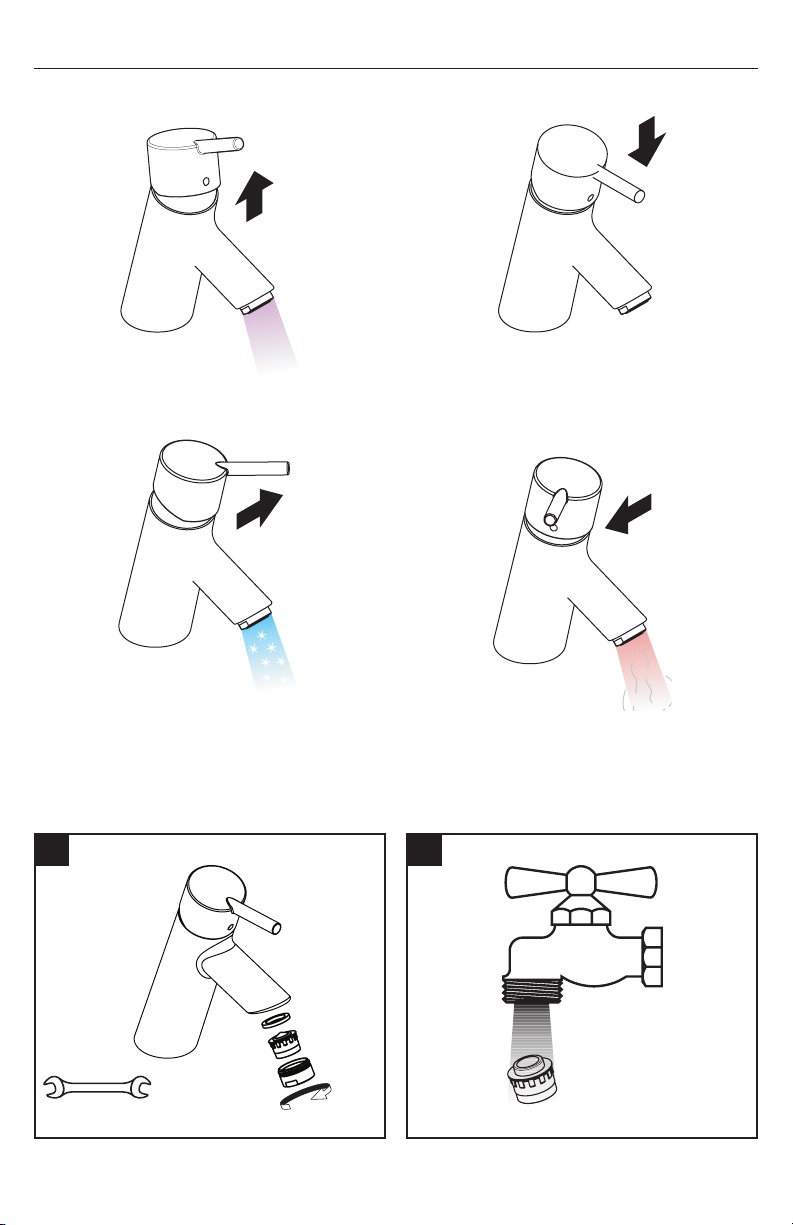

User Instructions / Instructions de service / Manejo
on
ouvert
abierto
cold
froid
frío
off
fermé
cerrar
hot
chaud
caliente
Cleaning / Nettoyage / Limpieza
1 2
22 mm
11
Page 12
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
´ Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
´ Abrasive cleaning powders, pads, or brushes.
´ Steam cleaners.
´ “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray
from the Hansgrohe product.
• Do not store any cleaning agents under your Hansgrohe product, such as in a vanity unit, as the fumes may
damage the product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin
d’éviter d’endommager le produit, il est nécessaire d’en prendre soin.
Pour de meilleurs résultats :
• Empêchez l’accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c’est
nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N’utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
´ Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de
l’acide acétique.
´ Les poudres de nettoyage, les tampons ou les brosses abrasives.
´ Les nettoyeurs à vapeur.
´ Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les
ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation,
pulvérisez le nettoyant sur un chiffon ou une éponge douce.
• Après le nettoyage rincer abondamment à l’eau clair pour éliminer intégralement les restes de détergent.
12
Page 13
Important
• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour
cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de
l’eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les
raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un
meuble sous lavabo, car les vapeurs qui s’en degagent risquent d’abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l’utilisation de produits
de nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de
blessure.
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para obtener mejores resultados:
• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
´ Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
´ Polvos, paños o cepillos de limpieza abrasivos.
´ Limpiadores a vapor
´ Agentes de limpieza “sin enjuague”.
• Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.
• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.
• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y
espacios y causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o esponja.
• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después de
la limpieza.
Importante
• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes,
lociones de afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua
limpia después de cada uso.
• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios.
Enjuague inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En
un armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.
• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza
inadecuados no están cubiertos por la garantía.
• Si se daña un componente del producto, reemplácelo, ya que existe riesgo de lesión.
13
Page 14
141516
Page 15
Page 16
Limited Consumer Warranty
This warranty is limited to products manufactured by Hansgrohe,
Inc. (“Hansgrohe”) that are purchased by a consumer in the United
States or Canada after March 1, 1996, and installed in either the
United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This limited warranty extends to the original purchaser only. This
warranty is non-transferable. Hansgrohe neither assumes nor
authorizes any person to create for it any other obligation or liability
in connection with this product.
LENGTH OF WARRANTY
If you are a consumer who purchased the product for use primarily
for personal, family or household purposes, this limited warranty
starts on the date of purchase and extends for as long as you own
the product and the home in which the product is originally installed.
If you purchased the product for use primarily for any other purpose,
including, without limitation, a commercial purpose, this limited
warranty starts on the date of purchase and extends (i) for 1 year,
with respect to Hansgrohe and Commercial products, and (ii) for
5 years, with respect to Axor products. The Rubbed Bronze finish is
subject to a 3-year limited warranty starting on the date of purchase.
WHAT IS COVERED BY THE WARRANTY
This limited warranty covers only your Hansgrohe manufactured
product. Hansgrohe warrants this product against defects in material
or workmanship as follows:
Hansgrohe will replace at no charge for parts only or,
at its option, replace any product or part of the product
that proves defective because of improper workmanship
and/or material, under normal installation, use, service
and maintenance. If Hansgrohe is unable to provide a
replacement and repair is not practical or cannot be made in
timely fashion, Hansgrohe may elect to refund the purchase
price in exchange for the return of the product. REPAIR OR
REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES,
REFUND OF THE PURCHASE PRICE) AS PROVIDED
UNDER THIS LIMITED WARRANTY IS THE EXCLUSIVE
REMEDY OF THE PURCHASER.
WHAT IS NOT COVERED BY THE WARRANTY
A. Conditions, malfunctions or damage not resulting from
defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1)
normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or
alteration; (2) the use of abrasive or caustic cleaning agents
or “no-rinse” cleaning products, or the use of the product
in any manner contrary to the product instructions; or (3)
conditions in the home such as excessive water pressure
or corrosion.
C. Labor and other expenses for disconnection, deinstallation,
or return of the product for warranty service (including but
not limited to proper packaging and shipping costs), or for
installation or reinstallation of the product.
D. Accessories, connected materials and products, or related
products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR
ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR
CONSEQUENTIAL DAMAGES, ARISING OUT OF BREACH
OF THIS LIMITED WARRANTY.
Some provinces and some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above
limitation or exclusion may not apply to you.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place
of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage
prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
When warranty service is completed, any repaired or replacement
product or part will be returned to you postage prepaid. REVISED
MAY 1, 2016.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect
your Hansgrohe product for any damage or visible defect. Prior
to installing, always carefully study the enclosed instructions on the
proper installation and the care and maintenance of this product.
If you have questions at any time about the use, installation or
performance of your Hansgrohe product, or this warranty, please
write us or call us toll-free at 800-334-0455.
Hansgrohe, Inc. 1490 Bluegrass Lakes Parkway Alpharetta, GA 30004
Tel. 800-334-0455 Fax 770-889-1783
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 90597207 • Revised 09/2019
Loading...
