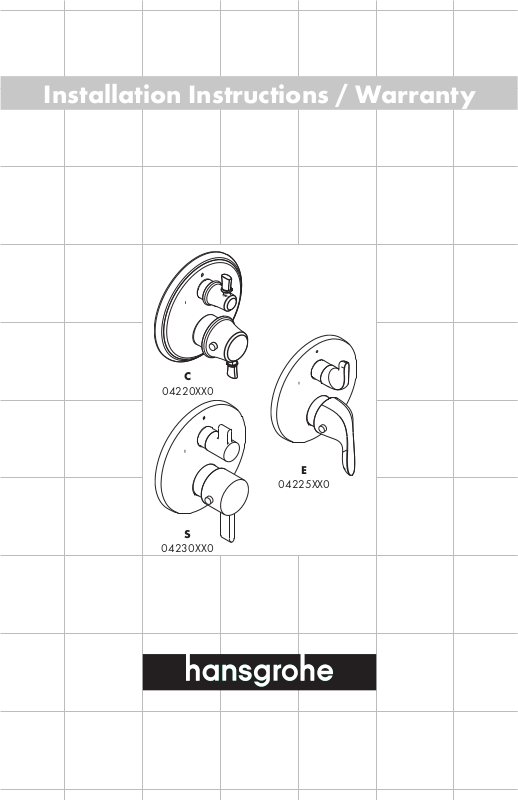

Page 1
Installation Instructions / Warranty
C
04220XX0
E
04225XX0
S
04230XX0
Page 2

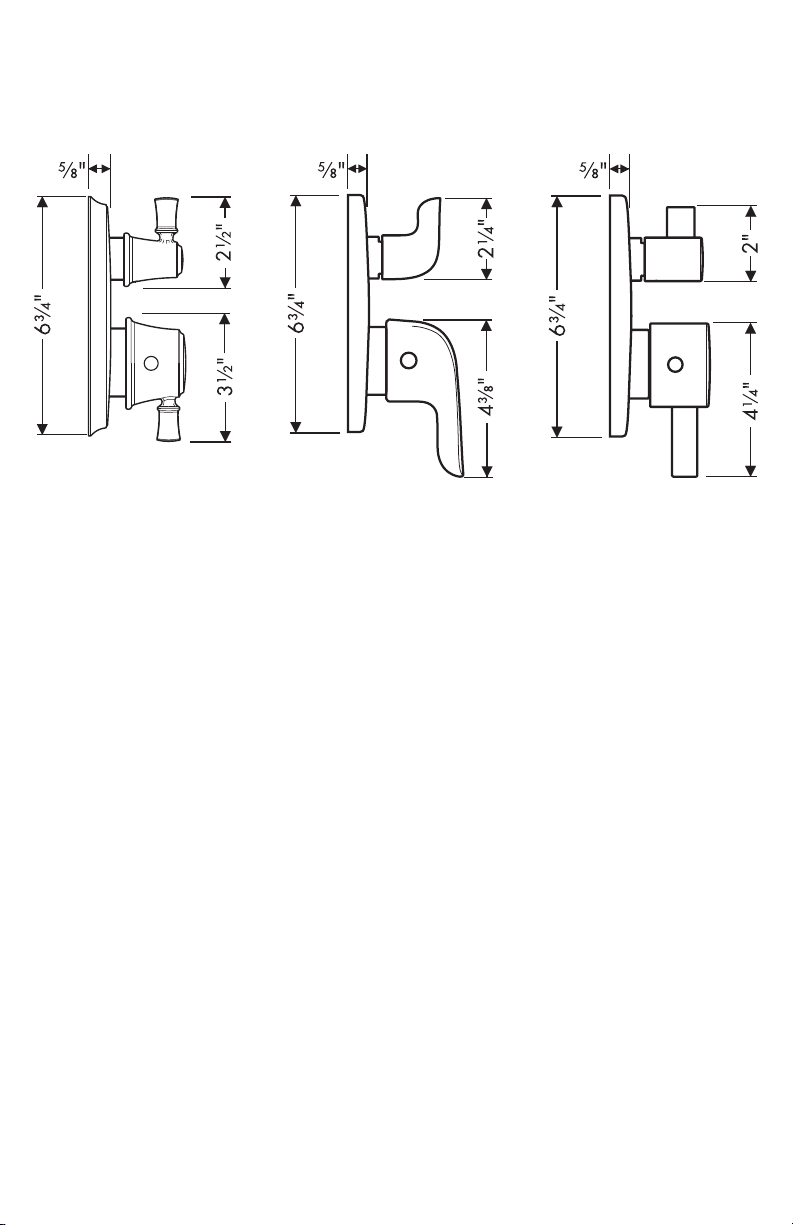

Trim, Thermostat with Volume Control
04220XX0 04225XX0 04230XX0
Technical Information / Données techniques / Datos tecnicos
Recommended water
pressure
Max. water pressure Pression d’eau maximum Presión en servicio max. 145 PSI
Recommended hot
water temp.
Max. hot water temp Température maximum d'eau
Flow rate Capacité nominale Caudal máximo 8 GPM @ 44
*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du
chaue-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua.
Pression d’eau recommandée Presión recomendada
en servicio
Température recommandée
d'eau chaude
chaude
Temperatura recomendada del agua caliente
Temperatura del agua
caliente max.
15 - 75 PSI
120� - 140� F*
176�F*
PSI
Installation Considerations
For best results, Hansgrohe recommends that
•
this unit be installed by a licensed, professional plumber.
Please read over these instructions thorough-
•
ly before beginning installation. Make sure
that you have all tools and supplies needed
to complete the installation.
This trim is for use with iBox Universal Plus
•
model 01850181 (not included).
To prevent scald injury, the maximum output
•
temperature of the shower valve must be
no higher than 120°F. In Massachusetts,
the maximum output temperature can be no
higher than 112° F.
Keep this booklet and the receipt (or other
•
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
Page 3
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe
•
recommande que ce produit soit installé par
un plombier professionnel licencié.
Ce dispositif requiert une pièce intérieure
•
01850181.
Veuillez lire attentivement ces instructions
•
avant de procéder à l’installation. Assurezvous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
Pour empêcher des blessures par ébouillan-
•
tement, la température de sortie maximale
du robinet de douche ne doit pas excéder
120°F. Au Massachusetts, la température
de sortie maximale du robinet de douche ne
doit pas excéder 112°F.
Conservez ce livret et le reçu (ou une autre
•
preuve sur laquelle gurent la date et
l’endroit de l’achat) pour ce produit dans
un endroit sûr. Le reçu est requis si vous
commandez des pièces sous garantie.
Consideraciones para la instalación
Para obtener mejores resultados, Hansgrohe
•
recomienda que la instalación de esta unidad esté a cargo de un plomero profesional
matriculado.
La unidad requiere una pieza interior de
•
válvula 01850181.
Antes de comenzar la instalación, lea estas
•
instrucciones detenidamente. Asegúrese
de tener las herramientas y los insumos
necesarios para completar la instalación.
Mantenga este folleto y el recibo (u otro
•
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
Para evitar escaldaduras, la máxima
•
temperatura de salida de la válvula de la
ducha no debe exceder los 120°F. En
Massachusetts, la máxima temperatura de
salida de la válvula de la ducha no debe
exceder los 112°F.

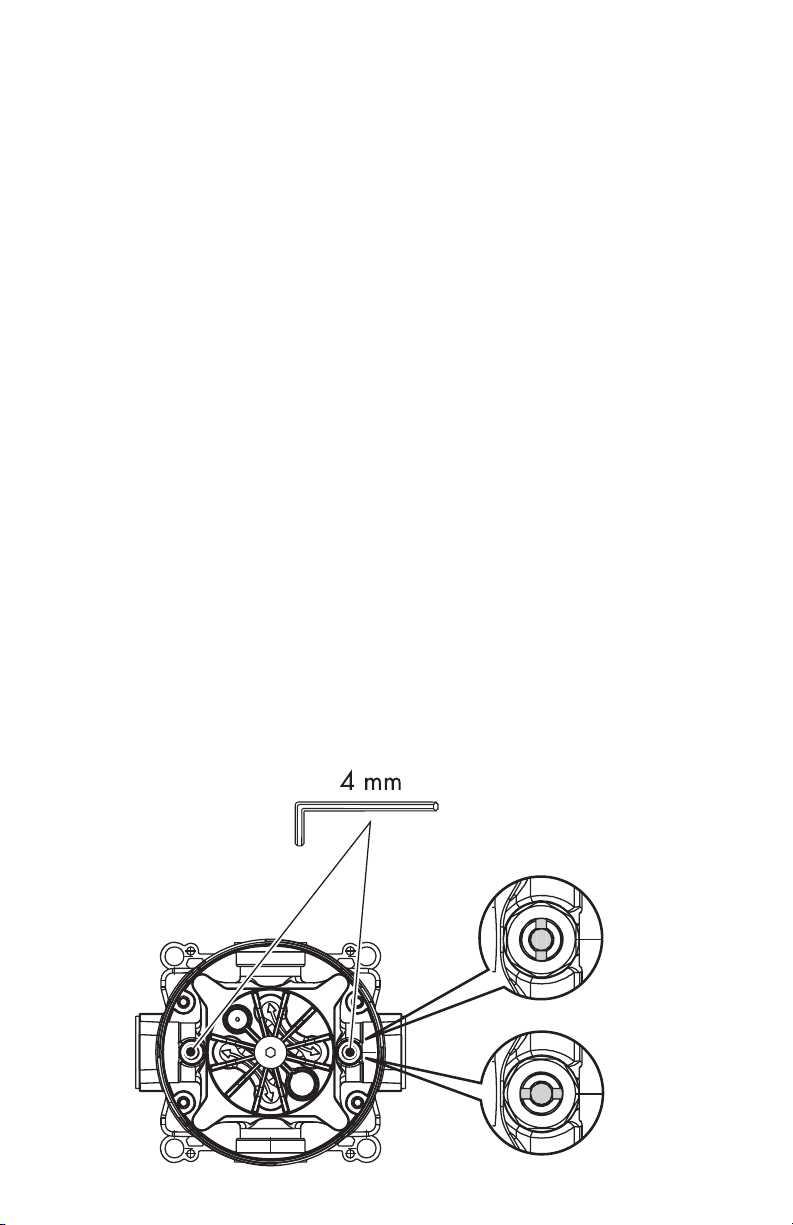

Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
closed
ferme
cerrado
open
ouvert
abierto
3
Page 4
4 mm
2.
4.
English
Flush the hot and cold supplies
(1) Remove the dust cover.
(2) Open the cold stop using a 4 mm Allen
wrench.
(3) Allow the cold supply to ush for at least ve
minutes.
(4) Close the cold stop.
3.
3.
1.
1.
2.
(1) Remove the ushing block using a 5 mm Allen
wrench. Turn it 90° and reinstall.
(2) Open the hot stop.
(3) Allow the hot supply to ush for at least 5
minutes.
(4) Close the hot stop.
4.
2. 4.
Installation
Close the stops using a 4 mm
Allen wrench.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛"
from the nished wall surface.
4
Page 5
Français Español
Rincez les conduites d’alimentation de
l’eau chaude et de l’eau froide
(1) Retirez l’étiquette.
(2) Ouvrez l’eau froide à la butée d'arrêt
d'isolation à l’aide d’une clé hexagonale de 4
mm..
(3) Rincez le conduite de l’eau froide pour au
moins 5 minutes.
(4) Fermez l'eau froide à la butée d'arrêt
d'isolation.
(1) Retirez la vis de la pièce d’insertion aeurante à l’aide d’une clé hexagonale de 5 mm.
Tournez-le à 90°, et réinstallez-le.
(2) Ouvrez l’eau chaude à la butée d'arrêt
d'isolation.
(3) Rincez le conduite de l’eau chaude pour au
moins 5 minutes.
(4) Fermez l'eau chaude à la butée d'arrêt
d'isolation.
Lave los suministros frío y caliente
(1) Retire la etiqueta.
(2) Abra el paso del agua fría en el cierre de
servicio con una llave Allen de 4 mm.
(3) Lave el suministro de agua fría para por lo
menos cinco minutos.
(4) Cierre el paso del agua fría en el cierre de
servicio.
(1) Retire el inserto de lavado con una llave
Allen de 5 mm. Gírelo 90° y reinstálelo.
(2) Abra el paso del agua caliente en el cierre
de servicio.
(3) Lave el suministro de agua caliente para por
lo menos cinco minutos.
(4) Cierre el paso del agua caliente en el cierre
de servicio.
Installation
Fermez l’eau à les butées
d'arrêt d'isolation à l’aide
d’une clé hexagonale de 4
mm.
Coupez le protecteur de façon à ce qu’une
partie de ¹⁄₁₆ à ⅛ po soit à l’extérieur de la
surface du mur ni.
Instalación
Cierre el paso del agua en la
entrada del suministro o los
cierres de servicio con una
llave Allen de 4 mm.
Corte el protector de yeso de modo que
sobresalga ¹⁄₁₆" - ⅛" de la supercie de la
pared terminada.
5
Page 6
English
1.
2.
Seal the wall around the
plaster shield with waterproof
sealant (1).
Failure to seal the wall
can lead to possible water
damage.
Remove the ush insert screw using a 5 mm Allen
wrench (2).
Remove the ush insert and seals.
Insert the function block.
Install and tighten the function block screws using
a 4 mm Allen wrench.
Measure the distance from the front of the plaster
shield to one of the screw-in anges ("X").
6
Page 7
Français Español
Scellez le mur autour du
protecteur à l’aide d’un agent
d’étanchéité (1).
Si le mur n’est pas scellé,
l’eau pourrait éventuellement
causer des dommages.
Retirez la vis de la pièce d’insertion aeurante à
l’aide d’une clé hexagonale de 5 mm (2).
Retirez la pièce d’insertion aeurante et les
joints.
Insérez le bloc de fonction.
Installez les vis du bloc de fonction à l’aide d’une
clé hexagonale de 4 mm.
Selle la pared alrededor del
protector de yeso con un
sellador impermeable (1).
Si no se sella la pared, pueden
producirse daños por acción
del agua.
Quite los tornillos del inserto de lavado con una
llave Allen de 5 mm (2).
Retire el inserto de lavado y las juntas
Inserte el bloque de función.
Instale los tornillos del bloque de función con
una llave Allen de 4 mm.
Mesurez la distance entre la surface du mur et la
bride du vis. Notez la longueur mesurée (« X »).
Mida la distancia entre la supercie de la pared
y la brida de tornillo. Anote esta medida (“x”).
7
Page 8
English
Add ½" to this measurement.
Cut each screw so that it is X + ½" long.
Open the stops.
Install the carrier plate so that the notch is at the
bottom.
Install the carrier plate screws.
Slide on the thermostatic mixer sleeve so that the
indexing mark is at the 12:00 position.
Screw on the volume control sleeve.
Install the escutcheon.
8
Page 9
Français Español
Ajoutez ½ po à cette longueur « X ». Notez cette
nouvelle longueur.
Coupez les vis de façon à ce que celui-ci
dépasse de ½ po + la longueur X.
Ouvrez l’eau à les butées d'arrêt d'isolation.
Installez la plaque-support de façon à ce que
l’encoche soit vers le bas.
Installez les vis de la plaque-support.
Agregue ½" a X. Anote esta medida.
Corte el tornillo de modo que sobresalga ½" +
X.
Abra el paso del agua en los cierres de servicio.
Instale la placa del portador de manera que la
ranura quede en la parte inferior.
Coloque los tornillos de la placa del portador.
Installez la douille thermostatique de façon à ce
que la marque de repère soit à la position 12:00.
Installez la douille inverseur.
Installez le rosace.
Instale el casquillo de manera que la marca
indicadora quede en posición de 12:00.
Instale el casquillo del llave de paso.
Instale el orón.
9
Page 10
English
Place a dab of waterproof sealant at each grout
joint.
1.
1.
Lubricate the adapter stems with a small amount
of white plumber's grease (1).
Install the handle adapters and screws (2).
Tighten the screws using a 3 mm Allen wrench.
2.
Install the volume control handle (1).
Tighten the screw using a 2 mm Allen wrench.
Install the thermostatic mixer handle so that the
safety stop override button is at the 9:00 position
(2).
Tighten the handle screw using a 2.5 mm Allen
wrench.
10
2.
Page 11
Français Español
Appliquer une petite quantité de l’agent
d’étanchéité aux joints de coulis.
Lubriez la tige de manoeuvre avec une petite
quantité de graisse de plomberie blanche (1).
Installez l’adaptateur de poignée (2). Serrez la
vis à l’aide d’une clé hexagonale de 3 mm.
Coloque un poco de sellador a prueba de agua
en las uniones de la lechada de cemento.
Lubrique el vástago de la válvula con una pequeña cantidad de grasa blanca para plomería (1).
Instale el adaptador del mando (2). Apriete el
tornillo con una llave Allen de 3 mm.
Installe le poignée d'arrêt (1). Serrez la vis à
l’aide d’une clé hexagonale de 2 mm
Installez la poignée thermostatique de façon à
ce que le bouton de surpassement de la butée
de sécurité soit à la position 9:00 (2).
Serrez la vis à l’aide d’une clé hexagonale de
2.5 mm.
Instale el mando del llave de paso (1). Ajuste el
tornillo con una llave Allen de 2 mm.
Instale el mando termostatico de manera que el
botón de vencimiento de tope de seguridad se
encuentre en una posición de 9:00 (2).
Ajuste el tornillo del mando con con una llave
Allen de 2.5 mm.
11
Page 12
English
Set the high temperature limit
stop**
Remove the clip and stop ring from the cartridge
stem.
Turn the water on to one of the functions.
Turn the cartridge stem until the output water
is the desired high temperature, usually 110°
- 112° F**.
12
Replace the stop ring so that the tooth is against
the cartridge stop. Replace the clip.
It should not be possible to turn the stem further
counter-clockwise.
**Follow all applicable local plumbing codes when setting the
high temperature limit stop.
Page 13
Français Español
Réglez la butée de limite
d’eau chaude**
Retirez l’étrier et la bague de retenue de la tige
de la cartouche.
Faites couler l’eau en utilisant l’une des fonctions.
Tournez la tige de la cartouche jusqu’à ce que
l’eau chaude soit à la température souhaitée,
normalement entre 43 et 44 °C (110 et 112
°F)**.
Fije el tope de límite de alta
temperatura**
Retire la presilla y el aro de tope del vástago del
cartucho.
Abra el paso del agua a una de las funciones.
Gire el vástago del cartucho hasta que el agua
de salida tenga la temperatura alta deseada,
normalmente entre 43 et 44 °C (110 et 112
°F)**
Remettez la bague de retenue en place de façon
à ce que la dent s’appuie sur la butée de la
cartouche. Remettez l’étrier en place.
La tige ne doit pas pouvoir tourner plus loin dans
le sens antihoraire.
Reemplace el aro de tope de manera que
el diente esté contra el tope del cartucho.
Reemplace la presilla.
No debería ser posible girar más el vástago en
sentido antihorario.
13
Page 14
English
Justify the handle
Remove the screw cover.
Loosen the handle screw.
Remove the handle.
Turn the water on to one of the functions.
Turn the cartridge stem until the output water is
100° F.
14
Install the handle so that the override button is
next to the 100° mark.
Tighten the handle screw.
Install the screw cover.
Page 15
Français Español
Réglez la poignée
Desserrez la vis de la poignée. Retirez la
poignée.
Tournez la tige de la cartouche jusqu’à ce que
l’eau soit à une température de 100 °F.
Ajuste el mando
Aoje el tornillo del mando Retire el mando.
Gire el vástago del cartucho hasta que el agua
de salida esté en100 °F.
Installez la poignée de façon à ce que le bouton
de surpassement soit près de la marque de
repère du manchon.
Serrez la vis de la poignée.
Instale el mando de manera que el botón de
vencimiento se encuentre al lado de la marca
indicadora del casquillo.
Apriete el tornillo del mando.
15
Page 16
4 mm
English
Clean the cartridge lters
Remove the trim.
Close both stops using a 4 mm Allen wrench.
Remove the thermostatic cartridge using a
wrench.
Rinse the lters using clear water.
16
Replace the thermostatic cartridge.
Open the stops.
Replace the trim.
Page 17
Français Español
Nettoyez les ltres Limpiar los ltros
Retirez le jeu de garniture.
Fermez l'eau à les butées d'arrêt d'isolation à
l'aide d'une clé hexagonale de 4 mm.
Retire el juego de la pieza exterior.
Cierre el paso del agua en la entrada del
suministro o los cierres de servicio con una llave
Allen de 4 mm.
Retirez la cartouche thermostatique à l'aide
d'une clé.
Rinez les ltres avec l'eau claire.
Remplacez la cartouche thermostatique.
Ouvrez l'eau à lex butées d'arrêt d'isolation.
Remplacez le jeu de garniture.
Retire el cartucho termostatico.
Lave los ltros.
Instale el cartucho termostatico.
Abra el paso del agua en la entrada del
suministro o los cierres de servicio con una llave
Allen de 4 mm.
Instale el juego de la pieza exterior.
17
Page 18
Troubleshooting
Problem Possible Cause Solution
Insucient water Supply pressure inadequate Check water pressure
Cartridge lters dirty Clean the lters (see page
16)
Showerhead or handshower lter dirty Clean the lter
Crossow: hot water forced into
cold water supply or vice versa
when mixture is closed
Output temperature does not
correspond with temperature
marked on handle
Safety stop button not operating Button and/or spring are dirty or worn Clean spring and button,
Handle hard to turn Cartridge dirty or worn Replace cartridge
Shower or spout dripping Volume control cartridge dirty or worn Clean or replace volume
Temperature regulation not
possible
Check valves dirty or worn Clean check valves, replace
if necessary
Handle not justied Justify the handle
Water heater set too low Increase the hot water
temperature
replace if necessary
control cartridge
(new installation) Hot and cold supplies
are reversed
Thermostatic cartridge dirty or worn Replace the thermostatic
Turn the function block
180°
cartridge
Dépannage
Dysfonctionnement Origine Solution
Pas assez d´eau Pression d´alimentation insusante
Filtre de l´élément thermostatique
encrassé
Joint-ltre de douchette encrassét
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet fermé
La température à la sortie ne
correspond pas à la température de
réglage
Le réglage de la température n´est
pas possible
18
Clapet anti-retour encrassé ou
défectueux
Clapet anti-retour encrassé ou
défectueux
L´élément thermostatique est encrassé
ou entartré
La pièce de base a une alimentation
inversée (l´eau froide doit être à
droite et l´eau chaude à gauche) ou
elle est montée à l´envers
Contrôlez la pression
Nettoyez les ltres (voir p.
16)
Nettoyez le joint-ltre entre
la douchette et le exible
Nettoyez le clapet antiretour ou le changez
éventuellement
Réglez le thermostat
Nettoyez l´élément
thermostatique ou le
changez éventuellement
Montez le bloc de fonction
à 180°
Page 19
Dysfonctionnement Origine Solution
Bouton à pression du verrouillage de
sécurité défectueux
Fonctionnement de la poignée dicile Mécanisme d´arrêt défectueux Changez le mécanisme
La douchette ou le bec verseur goutte De la saleté ou de l´incrustation
Ressort défectueux
Bouton à pression entartré
sur le siège, mécanisme d´arrêt
défectueux
Nettoyez le ressort ou bien
le bouton à pression, le
changez éventuellement
d´arrêt
Nettoyez le mécanisme
d´arrêt
ou le changez
éventuellement
Troubleshooting
Problema Causa Solución
Sale poca agua presión insuciente
ltro del termoelemento sucio
ltro de la ducha sucio
Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o
al revés
Temperatura del agua no
corresponde a lo marcado
No es posible regular la temperatura termoelemento sucio/lleno de cal
Botón de tope no funciona muelle defecto
Llave de paso va duro montura dañada cambiar montura
Llave de paso pierde agua suciedad/cal en el asiento de la
válvula antirretorno sucia o pierde limpiar / cambiar válvula
termostato no ha sido ajustado ajustar termostato
cuerpo empotrado mal montado
(debe estar: frío = derecha) o
instalado girado en 180°
botón lleno de cal
junta o montura dañada
comprobar presión
limpiar ltro (ver página 16)
limpiar / cambiar ltros entre
exo y ducha
limpiar / cambiar
termoelemento
girar embellecedor en 180°
limpiar / cambiar
limpiar / cambiar montura
19
Page 20
Replacement Parts / Pièces détachées / Repuestos
94073000
94074000
96525000
95037000
94009000
94282000
98793000
96454000
95550xx0
96446xx0
29x3
48x3
96551xx1
88769xx0
88772xx0
95181000
96451000
88768xx0
96435000
88771xx0
95181000
96451000
13595000
13596XX0
XX = Finishes / Couleurs / Acabados
00 = chrome
62 = oil rub bronze
82 = brushed nickel
83 = polished nickel
92 = rubbed bronze
20
95555xx1
88770xx0
95181000
96435000
88773xx0
Page 21
Cleaning Recommendation for Hansgrohe Products
Modern lavatory faucets, kitchen faucets, and showers consist of very dierent materials to comply with the needs of the market with
regard to design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when cleaning.
Cleaning Materials for Faucets and Showers
Acids are a necessary ingredient of cleaning materials for removing lime, however please pay attention to the following points when
cleaning faucets and showers:
Only use cleaning materials which are explicitly intended for this type of application.
•
Never use cleaning materials which contain hydrochloric, formic, phosphoric, or acetic acid, as they cause considerable
•
damage.
Never mix one cleaning material with another.
•
Never use cleaning materials or appliances with an abrasive eect, such as unsuitable cleaning powders, sponge pads, or micro
•
ber cloths.
Cleaning Instructions for Faucets and Showers
Please follow the cleaning material manufacturer’s instructions. In addition, pay attention to the following points:
Clean the faucets and showers as and when required
•
Use the amount of cleaning product and the amount of time recommended by the manufacturer. Do not leave the cleaner on the
•
xture longer than necessary.
Regular cleaning can prevent calcication.
•
When using spray cleaners, spray rst onto a soft cloth or sponge. Never spray directly onto the faucet as droplets can enter
•
openings and gaps and cause damage.
After cleaning, rinse thoroughly with clean water to remove any cleaner residue.
•
Important
Residues of liquid soaps, shampoos, and shower foams can also cause damage, so rinse with clean water after using.
Please note: if the surface is already damaged, the eect of cleaning materials will cause further damage.
Components with damaged surfaces must be replaced or injury could result.
Damage caused by improper treatment is not covered under the warranty.
Recommandations pour le nettoyage des produits Hansgrohe
Les robinetteries modernes de lavabo, de cuisine et de douche utilisent des matériaux très diérents pour répondre aux besoins du
marché en termes de conception et de fonctionnalité. Certaines règles de base doivent être respectées lors du nettoyage de ces Certaines règles de base doivent être respectées lors du nettoyage de cesCertaines règles de base doivent être respectées lors du nettoyage de ces
produits an d’éviter de les endommager ou d’avoir à les retourner.
Produits de nettoyage pour robinetteries et douches
Les acides sont une partie intégrante nécessaire de tous les produits de détartrage; il faut cependant prendre les précautions suivantes
lors du nettoyage des robinets et des douches :
N’utilisez que des produits/articles de nettoyage conçus spéciquement pour les articles de robinetterie et de douche.
•
N’utilisez jamais de produits/articles de nettoyage contenant de l’acide chlorhydrique, formique, phosphorique ou acétique car
•
ils pourraient causer des dommages considérables.
Ne mélangez jamais deux produits de nettoyage.
•
N’utilisez jamais de produits/articles de nettoyage de nature abrasive tels que poudres de nettoyage, tampons-éponge ou
•
chions microbre non appropriés.
Instructions de nettoyage pour robinetteries et douches
Veuillez suivre les instructions du fabricant de produits/articles de nettoyage. De plus, tenez compte des conseils suivants : De plus, tenez compte des conseils suivants :De plus, tenez compte des conseils suivants :
21
Page 22
Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire.
Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produit sur les Ne laissez pas le produit sur lesNe laissez pas le produit sur les
•
articles de robinetterie plus longtemps que nécessaire.
Un nettoyage régulier peut prévenir la formation de dépôts calcaires.
•
Si vous utilisez des nettoyants en vaporisateur, vaporisez d’abord sur une éponge ou un chion. Ne vaporisez jamais directe- Ne vaporisez jamais directe-Ne vaporisez jamais directe-
•
ment sur un robinet : des gouttelettes pourraient s’inltrer dans les ouvertures et les interstices et endommager celui-ci.
Après le nettoyage, rincez abondamment avec de l’eau propre pour éliminer tout résidu de produit nettoyant.
•
Important
Les résidus de savon liquide, de shampoing et de mousse pour la douche peuvent également endommager la robinetterie; rincez
donc avec de l’eau propre après utilisation de ces produits.
Veuillez noter : si la surface est déjà endommagée, les produits de nettoyage l’endommageront encore plus.si la surface est déjà endommagée, les produits de nettoyage l’endommageront encore plus.
Les composants dont la surface est endommagée devraient être remplacés sous peine d’entraîner des
blessures.
Les dommages dus à un mauvais traitement ne sont pas couverts par la garantie.
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para satisfacer
las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños reclamaciones hay que tener en cuenta ciertos
aspectos tanto en el uso como en su limpieza posterior.
Para elucidado de las griferías y las duchas en principio hay que seguir lo siguiente:
Usar sólo detergentes previstos especícamente para este campo de aplicación.
•
No aplicar detergentes que contengan hipoclorito sódico, ácido clorhídrico, fórmico o acético porque pueden causar daños
•
importantes.
Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente.
•
•
Por regla general no se deben mezclar detergentes.
•
Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microbra.
•
Si tienen que seguir siempre las instrucciones de uso de los fabricantes de los detergentes.
•
La limpieza tiene que ser realizada según la dosicación y el tiempo de actuación, en función del objeto y ajustada a las
necesidades especícas del mismo.
•
Gracias a una limpieza periódica se pueden evitar las incrustaciones de cal.
•
No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza así porque el
líquido puede entra en aperturas o hendiduras de la grifería y causar daños.
•
Después de la limpieza hay que aclarar con suciente agua para eliminar completamente el resto de detergente.
La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
•
Indicaciones importantes
Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los materiales.
Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
Con materiales ya dañados la acción de detergentes incrementará el desgaste de estos.
Los componentes con supercies dañadas deberán cambiarse, en otro caso se corre el peligro de lesionarse.
Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.
22
Page 23
Limited Lifetime Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This warranty is
limited to Hansgrohe products which are purchased by a consumer in the United States after March 1, 1996, and installed in either
the United States or Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original consumer purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
This warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in material or
workmanship as follows: Hansgrohe will repair at no charge for parts only or, at its option, replace any product or part of the product
that proves defective because of improper workmanship and/or material, under normal installation, use, service and maintenance. If
Hansgrohe is unable to provide a replacement and repair is not practical or cannot be timely made, Hansgrohe may elect to refund
the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty as stated in the following two sentences. If
you are a consumer who purchased the product for use primarily for personal, family, or household purposes, this warranty extends
for as long as you own the product and the home in which the product is originally installed. If you purchased the product for use
primarily for any other purpose, including, without limitation, a commercial purpose, this warranty extends only (i) for 1 year, with
respect to Hansgrohe and Commercial products, and (ii) for 5 years, with respect to AXOR products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper maintenance,
misuse, abuse, negligence, accident or alteration, or (2) the use of abrasive or caustic cleaning agents or “no-rinse” cleaning
products, or the use of the product in any manner contrary to the product instructions. (3) Conditions in the home such as excessive water pressure or corrosion.
C. Labor or other expenses for the disconnection, deinstallation, or return of the product for warranty service, or for installation or
reinstallation of the product (including but not limited to proper packaging and shipping costs), or for installation or reinstallation
of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe Inc.
1492 Bluegrass Lakes Parkway
Alpharetta GA 30004
Toll-free (800) 334-0455.
In requesting warranty service, you will need to provide
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to Hansgrohe Inc. 1492
Bluegrass Lakes Parkway, Alpharetta, Georgia 30004, Attention: Technical Service, if required by Hansgrohe.
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS PROVIDED UNDER THIS
WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE NEITHER ASSUMES NOR AUTHORIZES ANY
PERSON TO CREATE FOR IT ANY OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR ANY PERSON FOR ANY INCIDENTAL, SPECIAL, OR
CONSEQUENTIAL DAMAGES, ARISING OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY (INCLUDING
MERCHANTABILITY).
23
Page 24
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may
not apply to you. This warranty gives you specic legal rights, and you may have other rights which vary from State to State. You may
be required by law to give us a reasonable opportunity to correct or cure any failure to comply before you can bring any action in
court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect. Prior to
installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance of the product. If
you have questions at any time about the use, installation, or performance of your Hansgrohe product, or this warranty, please call or
write to us or call us toll-free at 800 334 0455.
Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. 770-360-9880 • Fax 770-360-9887
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 90111701 • Revised 01/2011
Loading...
