Hansgrohe GCDC1930 Owner Manual [en, fr, es]

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

Square

15862xx1

Soft Cube

15864xx1

Classic Square

15865xx1

English

Technical Information

Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Flow rate @ 44 PSI 4.5 GPM (17.0 l/min)

* Please know and follow all applicable local plumbing

codes when setting the temperature on the water heater.

Installation Considerations

• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.

• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.

• This trim is for use with iBox Universal Plus model
01850181 (not included).

• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F. In Massachusetts, the
maximum output temperature can be no higher
than 112°F.

• Adjust the rotational limit stop (see page 20)
during installation. Further adjustments may be
necessary due to seasonal water temperature
changes.

The rotational limit stop (see page 20)

Adjust the rotational limit stop if:

 Do not install a shut-off device on

either outlet of this valve. Use of such
a device can defeat the ability of the
valve to balance the hot and cold water
pressures.

• The pressure balance trim with diverter is
suitable for a two-function installation, such as a
showerhead and tub spout, or showerhead and
handshower.

 Do not use this trim in a one-function

installation.

 Do not use a diverter tub spout.

• This mixing valve is for use with shower heads
rated at 1.1 GPM (4.2 L/min) or higher.

• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

• The maximum output temperature is greater
than 120°F (49°C) or that permitted by local
plumbing code

• The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.

2

Français

Données techniques

Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d’eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Capacité nominale 4.5 GPM (17.0 l/min)

* Vous devez connaître et respecter tous les codes de

plomberie locaux applicables pour le réglage de la
température du chauffe-eau.

À prendre en considération pour l’installation

• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.

• Ce dispositif requiert une pièce intérieure

01850181.

• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.

• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit
pas excéder 120°F. Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F.

• Réglez la butée limitatrice de température au
moment de l’installation (voir page 20). Il
peut être nécessaire de faire de nouveaux
réglages par la suite en raison des fluctuations
saisonnières de la température de l’eau.

La butée de limite de rotation (voir p. 20)

Réglez la butée de limite de rotation si :

 N’installez pas de dispositif d’arrêt sur

une sortie quelconque de ce robinet.
En interrompant l’écoulement de l’eau,
ce dispositif peut empêcher le robinet
d’équilibrer les pressions d’eau chaude
et d’eau froide.

• Il convient à installation à deux fonctions, comme
une pomme de douche et une douchette.

 Ne pas utiliser ce produit pour une

installation d’un-fonction.

 Ne pas utiliser ce produit avec un bec de

baignoire inverseur.

• Ce produit est pour l’usage avec les pommes de
douche évaluées à 1.1 GPM (4.2 L/min) ou plus
grand.

• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

• La température maximale de l’eau est supérieure à
120°F (49°C) ou à la température permise par le
code de plomberie local.

• La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.

3

Español

Datos tecnicos

Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)

máximo 145 PSI (1 MPa)

Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 176°F (80° C)*
Caudal máximo 4.5 GPM (17.0 l/min)

* Debe conocer y cumplir todos los códigos locales

aplicables para ajustar la temperatura del calentador
de agua.

Consideraciones para la instalación

*

• Para obtener mejores resultados, Hansgrohe
recomienda que la instalación de esta unidad
esté a cargo de un plomero profesional
matriculado.

• La unidad requiere una pieza interior de válvula

01850181.

• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.

• Para evitar escaldaduras, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F.

• Ajuste el tope del límite rotacional en el momento
que se haga la instalación (ver página 20).
Haga ajustes adicionales por los cambios
estacionales de la temperatura de agua.

 No instale un aparato de corte o cierre en

cualquiera de las tomas de esta válvula.

El tope límite rotacional (ver página 20)

Cuando este tipe de aparato cierra el
flujo de agua, puede hacer fallar la
habilidad de la válvula de balancear las
presiones del agua caliente y fría.

• Esta pieza es adecuada para la instalación de
dos funciones, tal como una ducha cabezal y
una teleducha.

 No utilice este producto para una

instalación de un-función.

 No utilice este producto con un surtidor

de bañera tipo distribuidor.

• Este producto es para el uso con alcachofas de
la ducha valoradas en 1.1 GPM (4.2 L/min) o
más grande.

• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

Ajuste el tope límite rotacional si:

• La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por
el código de plomería local.

4

• La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o
si se realizan cambios al calentador de agua.

Ø1⅛" (30 mm)

(80 mm)

6¾" (170 mm)

Ø1⅛" (30 mm)

(80 mm)

6¾" (170 mm)

¼" (6 mm)

(77-105 mm)

6¾" (170 mm)

Square

15862xx1

Soft Cube

15864xx1

6¾" (170 mm)

Classic Square

15865xx1

Ø2⅛"

2⅝"-3⅞"

(68-96 mm)

2⅝"-3¾"

(67-95 mm)

Ø1⅛" (30 mm)

Ø2⅛"

(55 mm)

(55 mm)

⅝" (16 mm)

2½" - 3⅝"

(64 - 92 mm)

⅝" (15 mm)

1"

(26 mm)

3⅛"

(80 mm)

2"

3⅛"

(50 mm)

6¾" (170 mm)

Ø2⅛"

2⅝"-3⅞"

(68-96 mm)

(55 mm)

2½" - 3⅝"

(64 - 92 mm)

⅝" (15 mm)

1"

(26 mm)

2"

3⅛"

(50 mm)

6¾" (170 mm)

1"

(26 mm)

3"-4⅛"

5

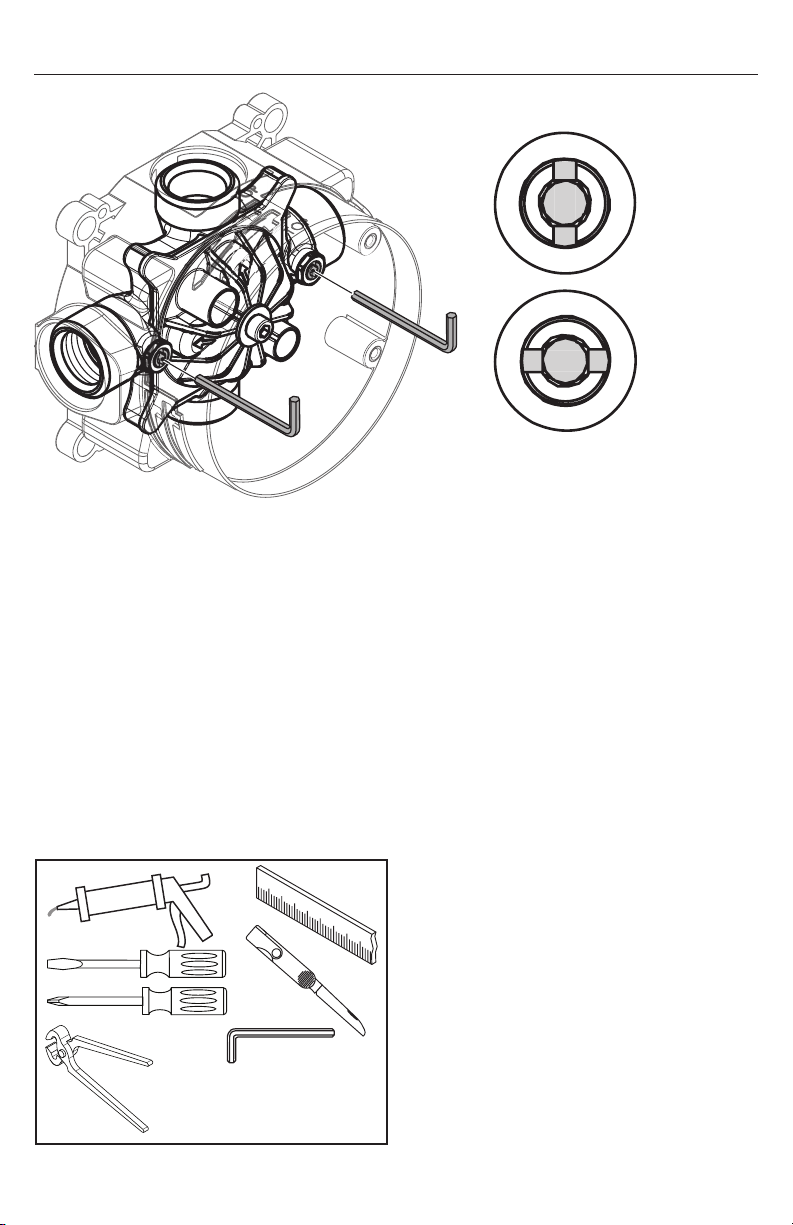

Service Stops / Butées d’arrêt d’isolation / Cierres de servicio

4 mm

4 mm

closed
ferme
cerrado

open
ouvert
abierto

 Important

The 01850181 iBox Universal
Plus rough valve (not included)
incorporates service (isolation)
stops on the hot and cold inlets.

Use a 4 mm Allen wrench to
open and close the stops.

Tools Required / Outiles Utiles /
Herramientas Útiles

Le corps d'encastrement iBox
Universal Plus, #01850181,
(non compris) inclut les arrêts
d'isolation service.

Utiliser un clé hexagonale de 4
mm pour ouvrir et fermer les.

5 mm
4 mm
3 mm

2.5 mm
2 mm

 Avis

 Importante

El cuerpo empotrado iBox
Universal Plus, #01850181, (no
incluido) incluye los cierres de
servicio.

Utilice una llave hexagonal de
4 mm para abrirlas y cerrarlas.

6

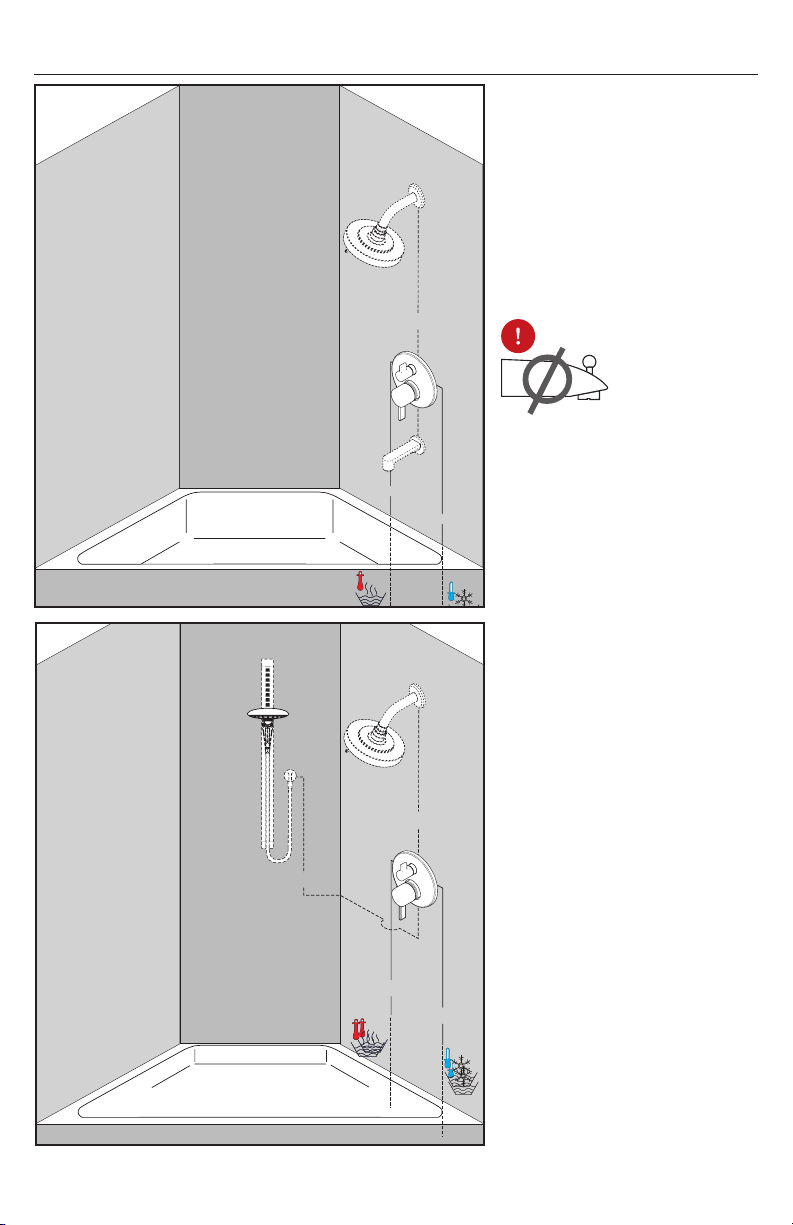

Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación

½"

1

2

 Do not use a diverter tub

spout.

¾"

¾"

 Ne pas utiliser un bec de

baignoire inverseur.

 No utilice un surtidor de

bañera tipo distribuidor.

½"

½"

1

2

¾"

¾"

7

Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude
et de l’eau froide / Lave los suministros frío y caliente

1 2

2

90°

4 mm

4 mm

1

> 5 min

> 5 min

English

Remove the dust cover.

Open both stops.

Allow the hot and cold supplies
to flush for at least 5 minutes.

8

Français Español

Retirez l’étiquette.

Ouvrez l’eau à les butées
d’arrêt d’isolation.

Rincez les conduites de l’eau
pour au moins 5 minutes.

Retire la etiqueta.

Abra los pasos del agua en los
cierres de servicios.

Lave los suministros de agua
para por lo menos cinco
minutos.

90°

3

4 mm

4 mm

English Français

Close the stops. Fermez l’eau chaude et

l’eau froid

d’isolation.

à les butées d’arrêt

Español

Cierre los pasos del agua
caliente y del agua fría en los
cierres de servicio.

9

Installation / Installation / Instalación

1 2

¹⁄₁₆"-⅛"
1-2 mm

1

2

5 mm

English

 Make sure that the

stops are closed.

Cut the plaster shield so that
it extends ¹⁄₁₆” - ⅛” from the
finished wall surface.

Seal the wall around the plaster
shield with waterproof sealant.

 Failure to seal the wall

can lead to possible
water damage.

Remove the flush insert screw,
flush insert, and seals.

10

Français Español

 Fermez l’eau à les bu-

tées d’ârret d’isolation.

Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ à ⅛ po
soit à l’extérieur de la surface
du mur fini.

Scellez le mur autour du
protecteur à l’aide d’un agent
d’étanchéité.

 Si le mur n’est pas

scellé, l’eau pourrait
éventuellement causer
des dommages.

Retirez la vis, la pièce d’insertion
affleurante, et les joints.

 Cierre el paso del agua

en la entrada del sumi­nistro o los cierres de
servicio.

Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆” - ⅛”
de la superficie de la pared
terminada.

Selle la pared alrededor del
protector de yeso con un sella­dor impermeable.

 Si no se sella la pared,

pueden producirse
daños por acción del
agua.

Retire el tornillo, el inserto de
lavado, y las juntas.

43

1

3

4 mm

2

English Français

Dry the inside of the valve.

Install the function block.

Tighten the screws.

Measure the distance from the
front of the plaster shield to one
of the screw-in flanges (“X”).

Essuyez l’intérieur de la
soupape.

Insérez le bloc de fonction.

Installez les vis.

Mesurez la distance entre la
pièce de surface et l’extérieur
du protecteur (« X »).

Español

Secar el interior de la válvula.

Inserte el bloque de función.

Instale los tornillos.

Mida la distancia desde la par­te interna hasta la parte externa
del protector de yeso ("X").

11

5 6

4 mm

90°

4 mm

English

Add ½" to this measurement.

Cut each screw so that it is X +
½" long.

Open the stops. Ouvrez les butées. Abra los topes.

Français Español

Ajoutez ½ po à la mesure « X ».

Coupez l’extrémité filetée du
raccord de façon à ce que le
raccord mesure ½ + « X ».

Agregue ½" a X.

Corte el extremo roscado del
niple de modo que el niple mida
½" + X.

90°

12

87

1

English Français

Install the carrier plate so that
the notch is at the bottom.

Test the valve:

Temporarily install the handles.

Turn the pressure balance handle
counter-clockwise as far as it will go.

Measure the temperature of the
output water.

Installez la plaque-support de
façon à ce que l’encoche soit
vers le bas.

Testez le robinet:

Placez ensuite les poignées sur les
tiges.

Tournez la manette dans le sens
antihoraire jusqu'a l'extrémité de la
plage.

Mettez le temperature de l'eau.

3

2

Español

Instale la placa del portador de
manera que la ranura quede en
la parte inferior.

Pruebe la válvula:

Coloque las manijas en las espigas.

Gire el mando en dirección contraria
a las manecillas del reloj hasta que
la manija pare.

Mida la temperatura del agua.

13

9 10

2

1

English

• If the valve opens through
hot, reverse the cartridge (see
page 18).

• If the maximum high
temperature is greater than
120°F or that permitted by
local plumbing code, adjust
the rotational limit stop (see
page 20).

Turn the water off.

Remove the handles.

14

Français Español

• Si le robinet s’ouvre en faisant
couler l’eau chaude, inversez
la cartouche (voir page

18).

• Réglez la butée de limite de
rotation si la température
maximale de l’eau est
supérieure à 49 °C (120 °F)
ou à la température permise
par le code de plomberie
local (voir page20)

Fermez le robinet.

Retirez les poignees.

• Si la válvula abre en caliente,
invierta el cartucho (ver
página 18).

• Ajuste el tope límite rotacional
si la temperatura máxima de
salida es mayor a 120°F o la
temperatura permitida por el
código de plomería local (ver
página 20).

Cierre la valvula.

Quite las manijas.

11 12

1

2

3

English Français

Place a small amount of caulk
at the top and side grout lines
where the escutcheon will rest.

Lubricate the pressure balance
cartridge o-ring using a small
amount of white plumber’s
grease.

Install the sleeves.

Install the escutcheon.

Appliquez une petite quantité de
matériau de calfeutrage aux lig­nes de coulis sur le dessus et les
côtés, aux endroits où l’écusson
reposera.

Lubrifiez la joint torique sur
la cartouche avec une petite
quantité de graisse de plombe­rie blanche.

Installez les gaines.

Installez l'écusson.

Español

Coloque una pequeña cantidad
de masilla en la par te superior
y en los laterales de las líneas
de lechada de cemento donde
se va a asentar el escudo.

Lubrique la junta del cartucho
con una pequeña cantidad de
grasa blanca para plomería.

Instale los manguitos.

Instale el escudo.

15

15862xx1

13a 13b

15864xx1

15865xx1

1

2

English

Lubricate the diverter stem with a
small amount of white plumber's
grease.

15862xx1, 15864xx1:
Install the handle adapter.
Tighten the screw.

3 mm
3 ft-lb
4 Nm

Français Español

Lubrifiez la tige de manoeuvre
avec une petite quantité de
graisse de plomberie blanche.

15862xx1, 15864xx1:
Installez l'adaptateur de
poignée. Serrez la vis.

Lubrique el vástago de la vál­vula con una pequeña cantidad
de grasa blanca para plomería.

15862xx1, 15864xx1:
Instale el adaptador del mando.
Apriete el tornillo.

1

2

3 mm

3 ft-lb

4 Nm

15865xx1 only: Install the

handle adapter and the snap
connector. Tighten the screw.

16

15865xx1 seulement:
Installez l’adaptateur de
poignée et le connecteur de
poignée. Serrez la vis.

15865xx1 solamente:
Instale el adaptador del mando
y el conector a presión. Apriete
el tornillo.

14a 14b

15862xx1
15864xx1

1

2

3

5

4

15865xx1

1

2

5

3

4

2 mm

2.5 mm

English Français

Install the volume control handle.

Tighten the screw. Install the
screw cover.

Install the handle adapter.

Install the pressure balance
valve handle.

Tighten the screw. Install the
screw cover.

Installez le poignée d'inverseur.

Serrez les vis. Installez le
cache-vis.

Installez l’adapteur.

Installez le poignée.

Serrez les vis. Installez le
cache-vis.

2 mm

2.5 mm

Español

Instale la manija del inversor.

Apriete el tornillo. Instale el
tapón.

Instale el adaptador.

Instale la manija.

Apriete el tornillo. Instale el
tapón.

17

Reverse the cartridge / Inversez la cartouche / Invierta el cartucho

1 2

4 mm

1

90°

90°

1

2

stop!

+ ¼ turn

2

English

If the valve opens through
hot, reverse the cartridge.

Close the stops.

Unscrew the nut.

 Do not attempt to pry

the cartridge from the
function block by using
a screwdriver. Damage
to the cartridge will
result.

Place the adapter and the han­dle on the cartridge stem.

Turn the handle counter-clock­wise approximately ¼ turn after
hitting the stop.

18

Français Español

Si le robinet s’ouvre
en faisant couler l’eau
chaude, inversez la
cartouche.

Fermez l’eau à les butées d'arrêt
d'isolation.

Dévissez l’écrou.

 N’utilisez pas de tourn-

evis comme levier pour
faire sortir la cartouche
du bloc de fonction. Ceci
causerait des dommag­es à la cartouche.

Placez l'adapteur et la poignée
sur la tige de la cartouche.

Tournez la poignée dans le sens
antihoraire. Tournez-la encore
d’environ ¼ de tour après avoir
atteint la butée.

Si la válvula abre en
caliente, invierta el
cartucho.

Cierre el paso del agua en la
entrada del suministro o los
cierres de servicio.

Desenrosque la tuerca.

 No quite el cartucho del

bloque de función utili­zando un destornillador.
Esto hará que el cartucho
se dañe.

Coloque el adaptador y la
manija en el vástago del
cartucho.

Gire la manija en sentido antiho­rario. Gire aproximadamente ¼
después de alcanzar el tope.

3 4

1

2

3

4

English Français

Lift the cartridge out.

Turn the cartridge 180°, so that
the "hot side" marking is on the
right.

Install the cartridge

Install the nut.

Retirez la cartouche.

Tournez la cartouche de 180°,
de façon à ce que la marque «
hot side » soit à droite.

Installez la cartouche.

Installez l’écrou.

4 mm

90°

90°

Español

Levante el cartucho.

Gire el cartucho 180°, de
modo que la marca del “hot
side” (lado caliente) quede a la
derecha.

Instale el cartucho.

Instale la tuerca.

Open the stops.

Continue the installation.

Ouvrez l’eau à les butées
d'arrêt d'isolation.

Poursuivez l’installation.

Abra los pasos del agua en los
cierres de servicios.

Continúe la instalación.

19

Adjust the Rotational Limit Stop /
límite rotacional

1

Réglez la butée de limite de rotation / Ajuste el tope

hotter

plus chaude

más caliente

2

3

English

Pull the white rotational limit
stop outward.

Rotate clockwise to decrease
the maximum temperature.
Rotate counter-clockwise
to increase the maximum
temperature.

The temperature change per
notch may be anywhere from
4° - 16° F, depending on local
inlet conditions. Repeat as
necessary.

When finished, make sure that
the rotational limit stop is fully
retracted.

Continue the installation.

cooler
plus froid
más frío

Français Español

Tirez vers extérieur l’arrêt de
limite de rotation et tournez.

La température diminue dans le
sens horaire et augmente dans
le sens antihoraire.

La variation de température
est de 4 à 16 °F par cran,
selon la température de l’eau
d’alimentation. Refaites le
réglage au besoin.

Lorsque vous avez fini, assurez­vous que l’arrêt de limite de ro­tation soit complètement rétracté
dans sa position de logement.

Poursuivez l’installation.

Tire la parada de límite ro­tacional de color blanco hacia
afuera y girarla.

Al mover en dirección de las
manecillas del reloj reducirá la
temperatura del agua de salida,
y al contrario aumentará la tem­peratura del agua de salida.

El cambio de temperatura por
cada diente (muesca) puede
ser de 4°F-16°F dependiendo
de la condición del agua de en­trada. Si es necesario repítalo.

Cuando haya terminado,
asegúrese de que la Parada de
Límite Rotacional esté comple­tamente retraída a la posición
sentada.

20

Continúe la instalación.

Replacement Parts / Pièces détachées / Repuestos

Square

15862xx1

Soft Cube

15864xx1

Classic Square

15865xx1

96525000

98283000

95255000

95252000

98133000
(16x2)

95521000
(1°)

88727000

13595000

13593xx0
(⅞"/22 mm)

96454000

98793000

29x3

95253xx0

88772000

88767xx0

95181000

88765xx0

88763xx0

15597xx0
(⅞"/22 mm)

xx = Colors / Couleurs / Acabados

00 = Chrome
82 = Brushed Nickel
83 = Polished Nickel
92 = Rubbed Bronze

21

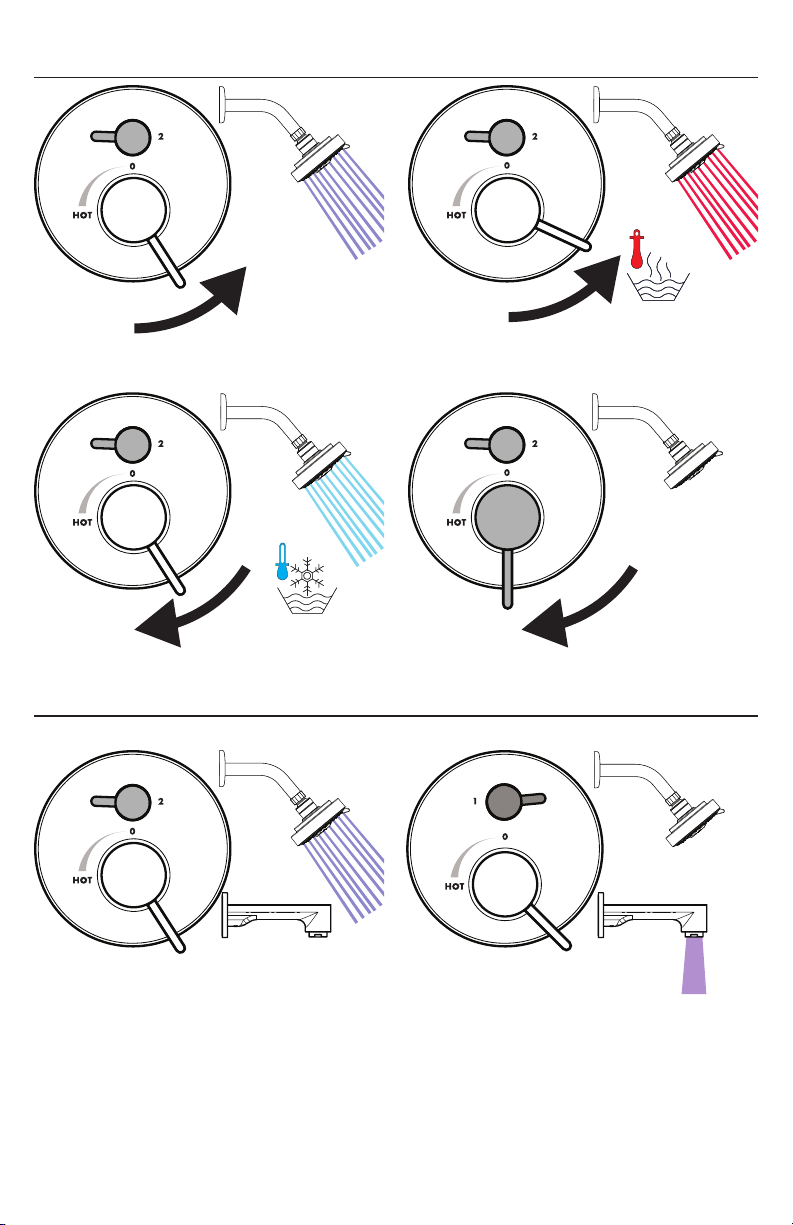

User Instructions / Instructions de service / Manejo

on
ouvert
abierto

cooler
plus froid
más frÍo

warmer
plus chaud
más caliente

off
fermé
cerrado

22

Cleaning Recommendation for Hansgrohe Products

Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.

For best results:

• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.

• Select a cleaning agent specifically intended for the type of product.

• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:

´ Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
´ Abrasive cleaning powders, pads, or brushes.
´ Steam cleaners.
´ “No rinse” cleaning agents.

• Always follow the instructions provided by the manufacturer of the cleaning agent.

• Do not mix cleaning agents, unless directed by the manufacturer.

• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.

• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.

Important

• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.

• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any
overspray from the Hansgrohe product.

• Do not store any cleaning agents under your Hansgrohe product, such as in a vanity unit, as the fumes may
damage the product.

• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.

• If a component of the product is damaged, replace it, as there is risk of injury.

Conseil de nettoyage pour les produits Hansgrohe

Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin
d’éviter d’endommager le produit, il est nécessaire d’en prendre soin.

Pour de meilleurs résultats :

• Empêchez l’accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque
c’est nécessaire.

• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.

• N’utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :

´ Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de

l’acide acétique.
´ Les poudres de nettoyage, les tampons ou les brosses abrasives.
´ Les nettoyeurs à vapeur.
´ Les produits de nettoyage « sans rinçage ».

• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.

• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les

ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation,
pulvérisez le nettoyant sur un chiffon ou une éponge douce.

• Après le nettoyage rincer abondamment à l’eau clair pour éliminer intégralement les restes de détergent.

23

Important

• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour
cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec
de l’eau propre après chaque utilisation.

• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les
raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.

• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un
meuble sous lavabo, car les vapeurs qui s’en degagent risquent d’abimer les produits.

• Les dommages au produit causés par un mauvais entretien ou par l’utilisation de produits
de nettoyage inadéquats ne sont pas couverts par la garantie.

• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de
blessure.

Recomendación de limpieza para los productos de Hansgrohe

Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.

Para obtener mejores resultados:

• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.

• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.

• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:

´ Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
´ Polvos, paños o cepillos de limpieza abrasivos.
´ Limpiadores a vapor
´ Agentes de limpieza “sin enjuague”.

• Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.

• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.

• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y
espacios y causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o
esponja.

• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después
de la limpieza.

Importante

• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes,
lociones de afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua
limpia después de cada uso.

• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios.
Enjuague inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.

• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En
un armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.

• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza
inadecuados no están cubiertos por la garantía.

• Si se daña un componente del producto, reemplácelo, ya que existe riesgo de lesión.

24

252627

Hansgrohe, Inc. Limited Warranty

Offering our customers the highest quality at all times is a funda­mental part of the Hansgrohe, Inc. company philosophy. We of­fer consumers a limited warranty on our hansgrohe
branded products.

This warranty is limited to products manufactured by Hansgrohe,
Inc. that are purchased from a Hansgrohe, Inc. authorized seller
by a consumer in the United States or Canada after September
1, 2019, and installed in either the United States or in Canada.

WARRANTY

Hansgrohe, Inc. warrants to the original consumer purchaser that
hansgrohe and AXOR products will be free from defects in mate­rial and workmanship for as long as the original consumer pur­chaser owns both the product and the home in which the product
was originally installed. For commercial purchasers, the warranty
period is (a) one (1) year for hansgrohe products and (b) five (5)
years for AXOR products, in each case from the date of purchase.
The warranty period for products in the Rubbed Bronze, Matte
Black and Matte White finishes are three (3) years from the date
of purchase. This warranty is non-transferable.

WHAT WE WILL DO

Hansgrohe, Inc., at its option, will replace any product or part of
the product that proves defective in workmanship and/ or ma­terial, under normal installation, use, service and maintenance.
If Hansgrohe, Inc. is unable to provide a replacement part or
product and repair is not practical or cannot be made in timely
fashion, Hansgrohe, Inc. may elect to refund the purchase price
in exchange for the return of the defective product. REPAIR OR
REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND
OF THE PURCHASE PRICE) AS PROVIDED UNDER THIS LIMITED
WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER.

WHAT IS NOT COVERED BY THE WARRANTY

Because Hansgrohe, Inc. is unable to control the quality of
hansgrohe or AXOR products sold by unauthorized sellers, un­less otherwise prohibited by law, this warranty does not cover
hansgrohe or AXOR products purchased from unauthorized sell­ers. Authorized sellers can be found on hansgrohe and AXOR
branded websites.

Labor and other expenses for disconnection, deinstallation, or
return of the product for warranty service (including but not lim­ited to proper packaging and shipping costs), or for installation
or reinstallation of the product are not covered by this warranty.

Hansgrohe, Inc. shall not be liable for any damage to the product
resulting from

• reasonable wear and tear

• outdoor use

• misuse (including use of the product for an unintended
application)

• freezing water

• excessive water pressure

• pipe corrosion in the home in which the product is
installed

®

and AXOR®

• abuse, neglect or improper or incorrectly performed
installation, maintenance or repair, including the use of
abrasive or caustic cleaning agents or “no-rinse” clean­ing products.

This warranty does not cover: (i) accessories, connected mate­rials and products, or related products not manufactured by
Hansgrohe, Inc. (ii) any hansgrohe or AXOR product sold for
display purposes or (iii) hansgrohe or AXOR products purchased
from unauthorized sellers.

WHAT YOU MUST DO TO OBTAIN WARRANTY
SERVICE OR INFORMATION

Contact your retailer, or contact Technical Service at:

Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800 -334- 0455

In requesting warranty service, you will need to provide:

1. The sales receipt or other evidence of the date and place of

purchase.

2. A description of the problem.

3. Delivery of the product or the defective part, postage prepaid

and carefully packed and insured, to:

Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800 -334- 0455

When warranty ser vice is completed, any repaired or replace­ment product or part will be returned to you postage prepaid.

REVISED SEPTEMBER 1, 2019.

Limitation on Duration of Implied Warranties: Some
States do not allow limitations on how long an implied warranty
lasts, so the below limitations may not apply to you. TO THE
MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, ANY
IMPLIED WARRANTY, INCLUDING THE IMPLIED WARRANTIES
OF MERCHANTABILITY AND OF FITNESS FOR A PARTICULAR
PURPOSE, IS LIMITED TO THE STATUTORY PERIOD OR THE
DURATION OF THIS WARRANTY, WHICHEVER IS SHORTER.

Limitation of Special, Incidental or Consequential
Damages: Some States do not allow the exclusion or limitation

of incidental or consequential damages, so the below limitations
and exclusions may not apply to you. TO THE MAXIMUM EXTENT
PERMITTED BY APPLICABLE LAW, THIS WARRANTY DOES NOT
COVER, AND HANSGROHE, INC. SHALL NOT BE LIABLE FOR,
ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES
(INCLUDING LABOR CHARGES TO REPAIR, REPLACE, INSTALL
OR REMOVE THIS PRODUCT), WHETHER ARISING OUT OF
BREACH OF ANY EXPRESS OR IMPLIED WARRANTY, BREACH
OF CONTRACT, TORT, OR OTHERWISE. HANSGROHE,
INC. SHALL NOT BE LIABLE FOR ANY DAMAGE TO THE
PRODUCT RESULTING FROM REASONABLE WEAR AND

TEAR, OUTDOOR USE, MISUSE (INCLUDING USE OF THE
PRODUCT FOR AN UNINTENDED APPLICATION), FREEZING
WATER, EXCESSIVE WATER PRESSURE, PIPE CORROSION IN
THE HOME IN WHICH THE PRODUCT IS INSTALLED, ABUSE,
NEGLECT OR IMPROPER OR INCORRECTLY PERFORMED
INSTALLATION, MAINTENANCE OR REPAIR, INCLUDING
THE USE OF ABRASIVE OR CAUSTIC CLEANING AGENTS OR
“NO-RINSE” CLEANING PRODUCTS.

Notice to residents of the State of New Jersey: The
provisions of this warranty, including its limitations, are intended
to apply to the fullest extent permitted by the laws of the State of
New Jersey.

This warranty gives you specific legal rights, and you may also
have other rights which vary from state to state.

PRODUCT INSTRUCTIONS AND QUESTIONS

Upon purchase or prior to installation, please carefully inspect
your product for any damage or visible defect. Prior to installing,
always carefully study the enclosed instructions on the proper in­stallation and the care and maintenance of this product.

If you have questions at any time about the use, installation or per­formance of your product, or the Limited Warranty, please write
us or call us toll-free at 800 -334- 0455.

Hansgrohe, Inc. 1490 Bluegrass Lakes Parkway Alpharetta, GA 30004

Tel. [phone] Fax [phone]

www.hansgrohe-usa.com

US - Installation Instructions • Part No. 90733222• Revised 10/2020
