Hansgrohe GCDC1521 Installation & Assembly [en, fr, es]

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

Rainfinity Porter 500

26843701

English

Installation Considerations

• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.

• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.

• To prevent scald injury, the maximum output
temperature of the shower mixing valve (not
included) must be no higher than 120°F (49°C).

Français

À prendre en considération pour l’installation

• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.

• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.

• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C). Au

In Massachusetts, the maximum output temperature
can be no higher than 112°F. (44°C)

• Protection against backflow is provided by two
check valves.

• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F
(44°C).

• La protection contre le retour d’eau est assurée par
deux clapets de non-retour.

• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.

Español

Consideraciones para la instalación

• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.

• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.

• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts, la

2

máxima temperatura de salida de la válvula de la
ducha no debe exceder los 112°F (44°C).

• Dos válvulas antirretornos en el codo
automáticamente brindan protección contra el
contraflujo.

• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.

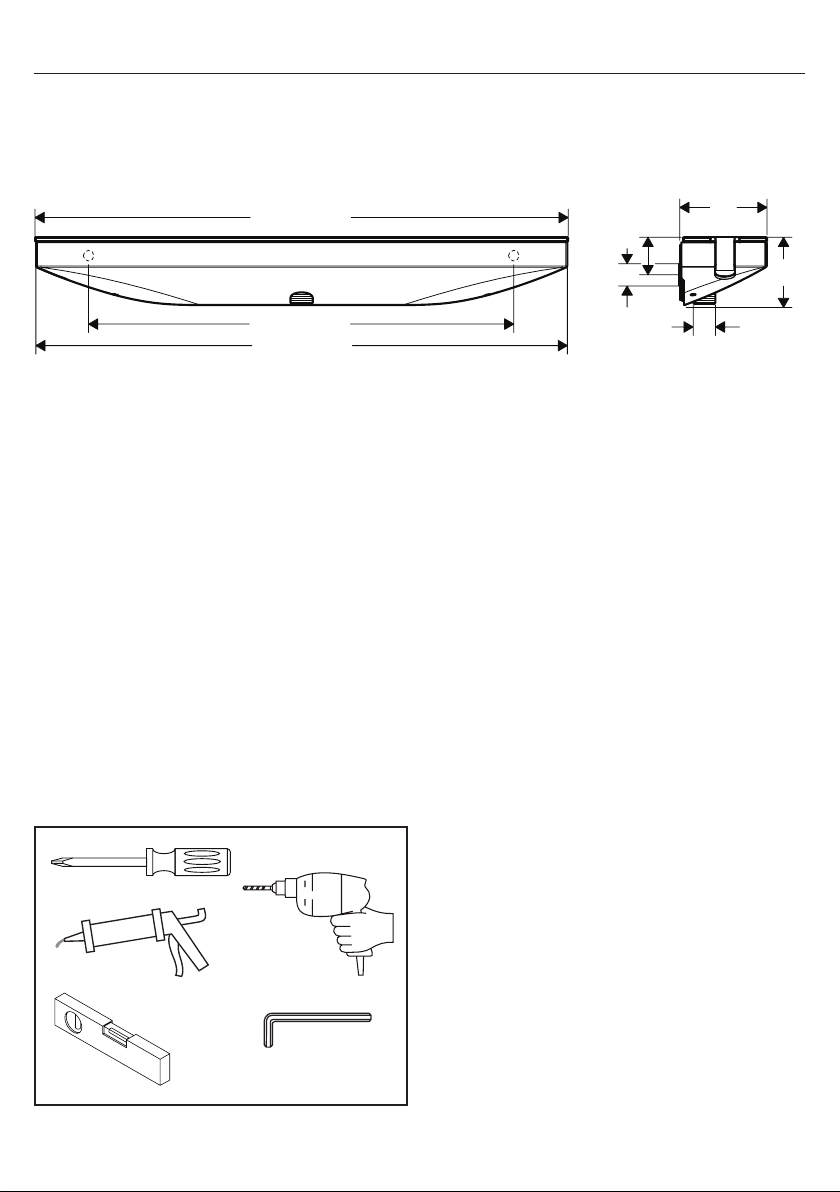

Rainfinity Porter 500

19¾" (502 mm)

19⅝" (500 mm)

1⅜" (35 mm)

(66 mm)

G½

NPT ½

26843701

15¾" (400 mm)

3¼"

(82 mm)

2⅝"

Tools Required / Outiles Utiles /
Herramientas Útiles

¼"/6 mm

silicone

3 mm

3

Installation / Installation / Instalación

1 2

½"

NPT ½

English Français Español

(13 mm)

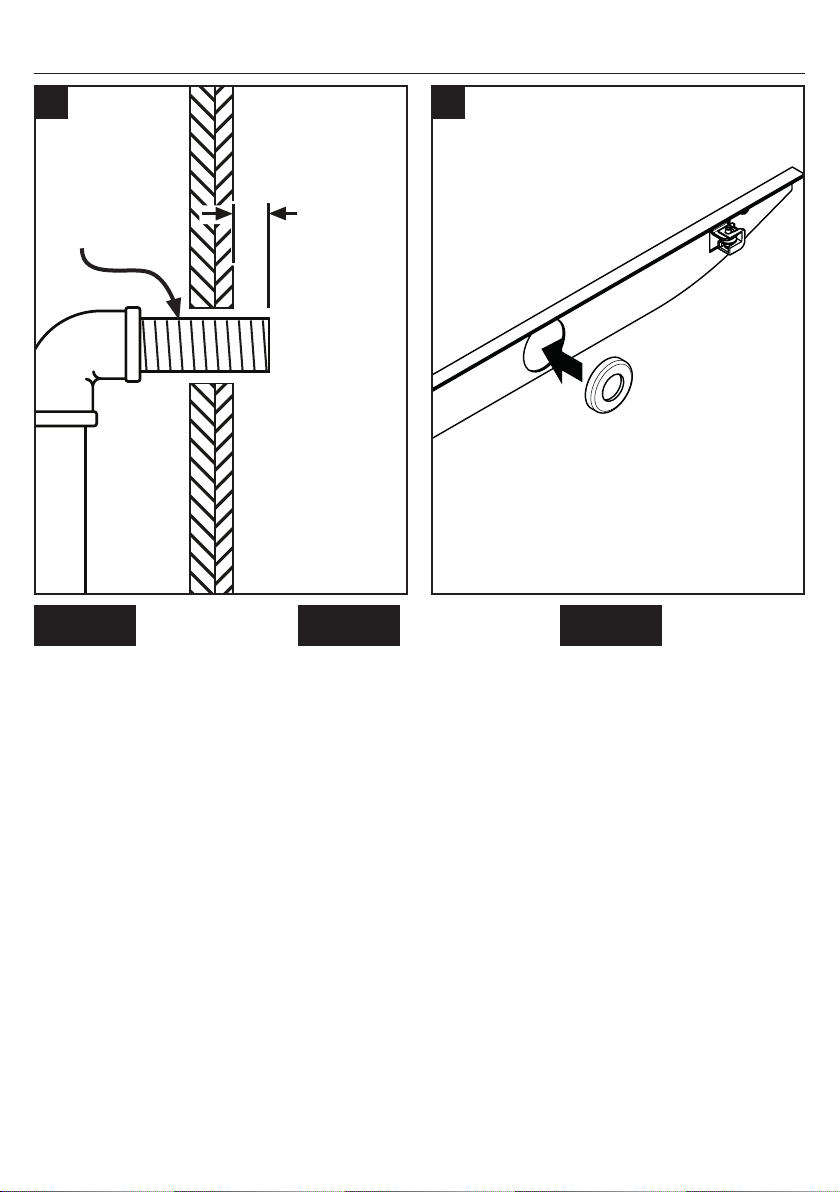

This unit requires a ½" male NPT
nipple extending ½" (13 mm)
outside the surface of the finished
wall.

Install the fitting aid in the wall unit.

4

Cette pièce exige un raccord fileté
NPT mâle de ½ po dépassant de
½ po (13 mm) à l’extérieur de la
surface du mur fini.

Installez l’aide au montage dans
la pièce murale.

Esta unidad requiere un niple
macho NPT de ½" sobresaliendo
½" (13 mm) de la superficie de la
pared terminada.

Instale el dispositivo de conexión
en la unidad de pared.

1

2

3 4

English Français Español

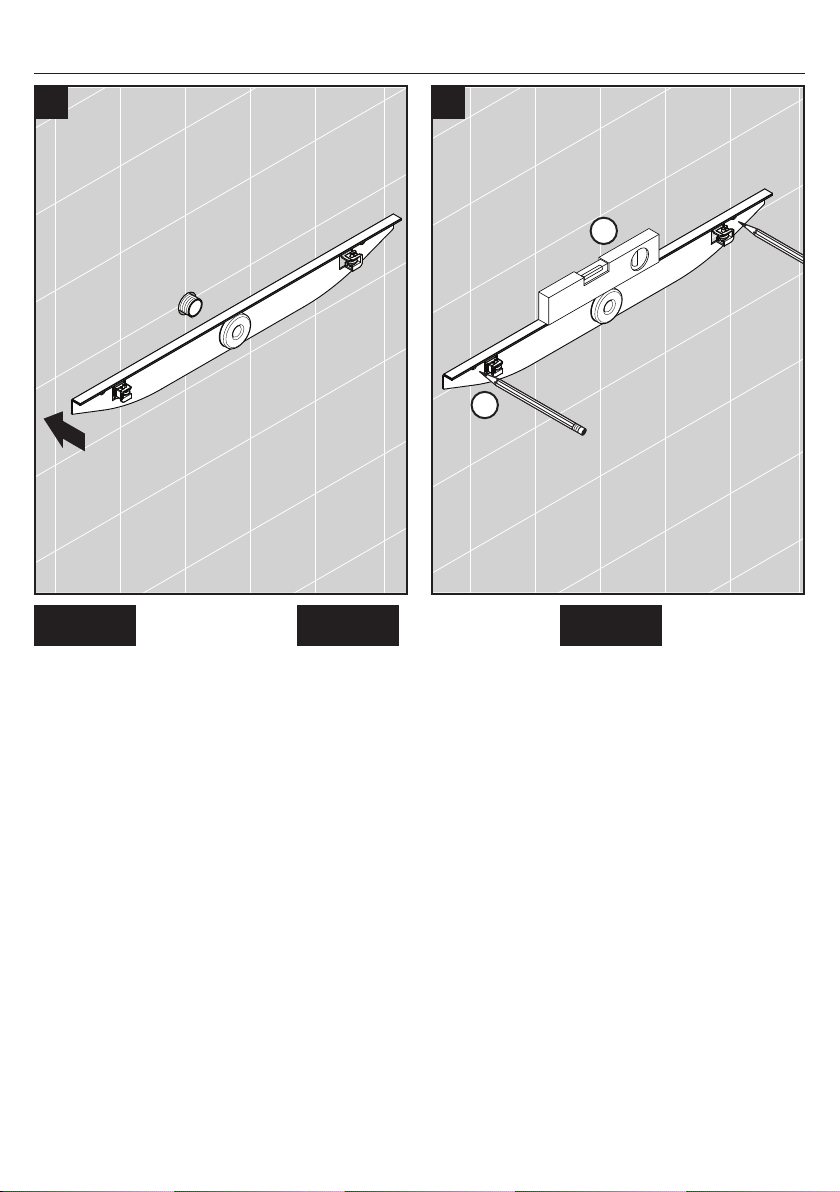

Position the wall unit over the
nipple.

Make sure that the wall unit is
level.

Mark the positions of the screw
holes.

Positionnez la pièce murale sur le
raccord fileté.

Assurez-vous que la pièce murale
est de niveau.

Marquez les positions des trous de
vissage.

Coloque la unidad de pared sobre
el niple.

Asegúrese de que la unidad de
pared quede nivelada.

Marque las posiciones de los
orificios para tornillos.

5

1

1

2

2

334

4

5

6

English Français Español

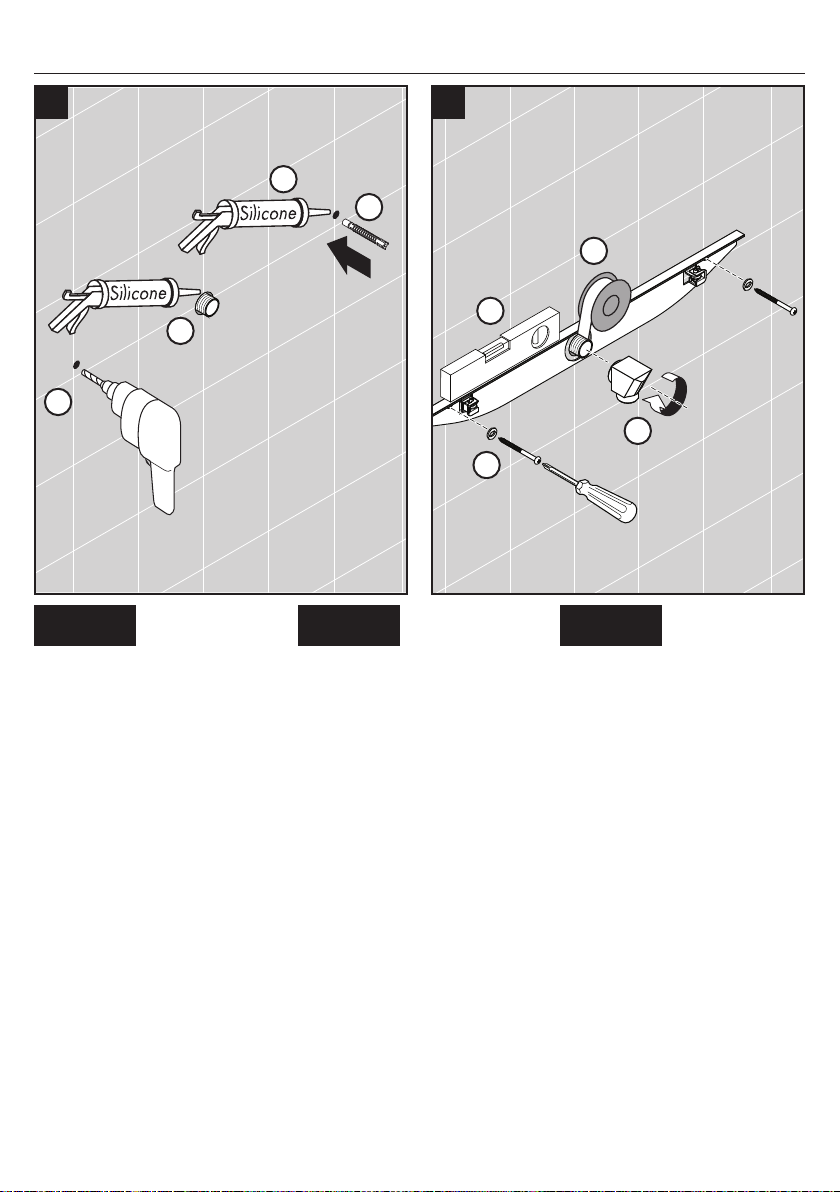

Drill the holes using a ¼" (6 mm)
bit. Install the anchors.

Seal the wall around the anchors
and the nipple using waterproof
sealant.

Position the wall unit over the
nipple. Make sure that it is level.

Attach the wall unit to the wall us­ing the screws and washers.

Wrap the threads on the nipple
using plumber's tape.

Install the wall elbow.

6

Percez les trous à l’aide d’une
mèche de ¼ po (6 mm). Installez
les chevilles.

Scellez le mur autour des chevilles
et du raccord fileté à l’aide d’un
agent d'étanchéité.

Positionnez la pièce murale sur le
raccord fileté. Assurez-vous qu’il
soit au niveau

Fixez la pièce murale au mur à
l’aide des vis et des rondelles.

Enroulez les filets sur le raccord à
l’aide de ruban de plomberie.

Installez le coude mural.

Perfore los orificios con una broca
de ¼" (6 mm). Instale los pernos
de anclaje.

Selle la pared alrededor de los
pernos de anclaje y el niple con
un sellador impermeable.

Coloque la unidad de pared sobre
el niple. Asegúrese de que quede
nivelada.

Ajuste la unidad de pared a
la pared con los tornillos y las
arandelas.

Envuelva las roscas del niple con
cinta de plomero.

Instale el codo de pared.

7 8

1

2

¾"

(20 mm)

3 mm

0.74 ft-lb
(1 Nm)

English Français Español

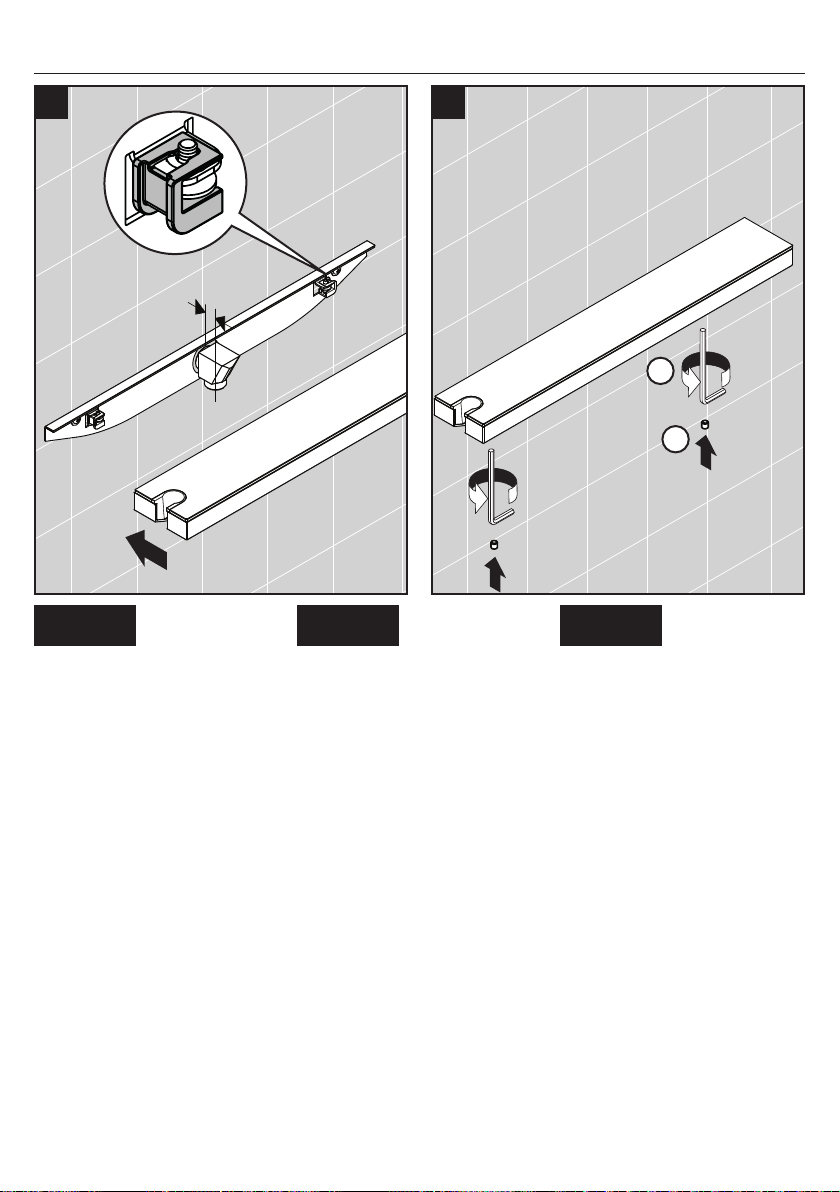

The center line of the elbow outlet
should be ¾" (20 mm) from the
wall.

Install the cover.

Tighten the screws.

Install the screw covers.

La ligne centrale de la sortie du
coude doit être à ¾ po (20 mm)
du mur.

Installez le couvercle.

Serrez les vis.

Installez les cache-vis.

La línea central de la salida del
codo debe estar a ¾" (20 mm) de
la pared.

Instale la tapa.

Ajuste los tornillos.

Instale las cubiertas del tornillo.

7

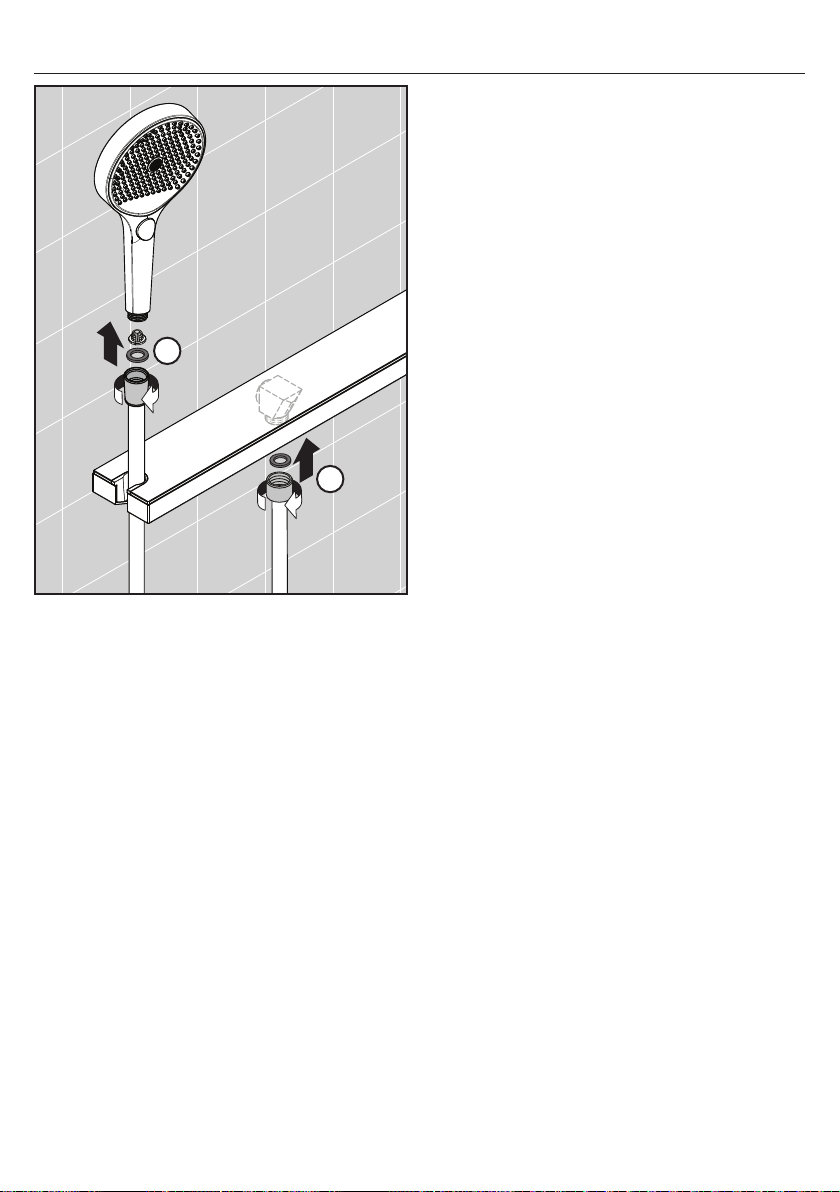

Install the handshower (not included) / Installer la douchette (non compris) /

1

2

Instale la teleducha (no incluida)

8

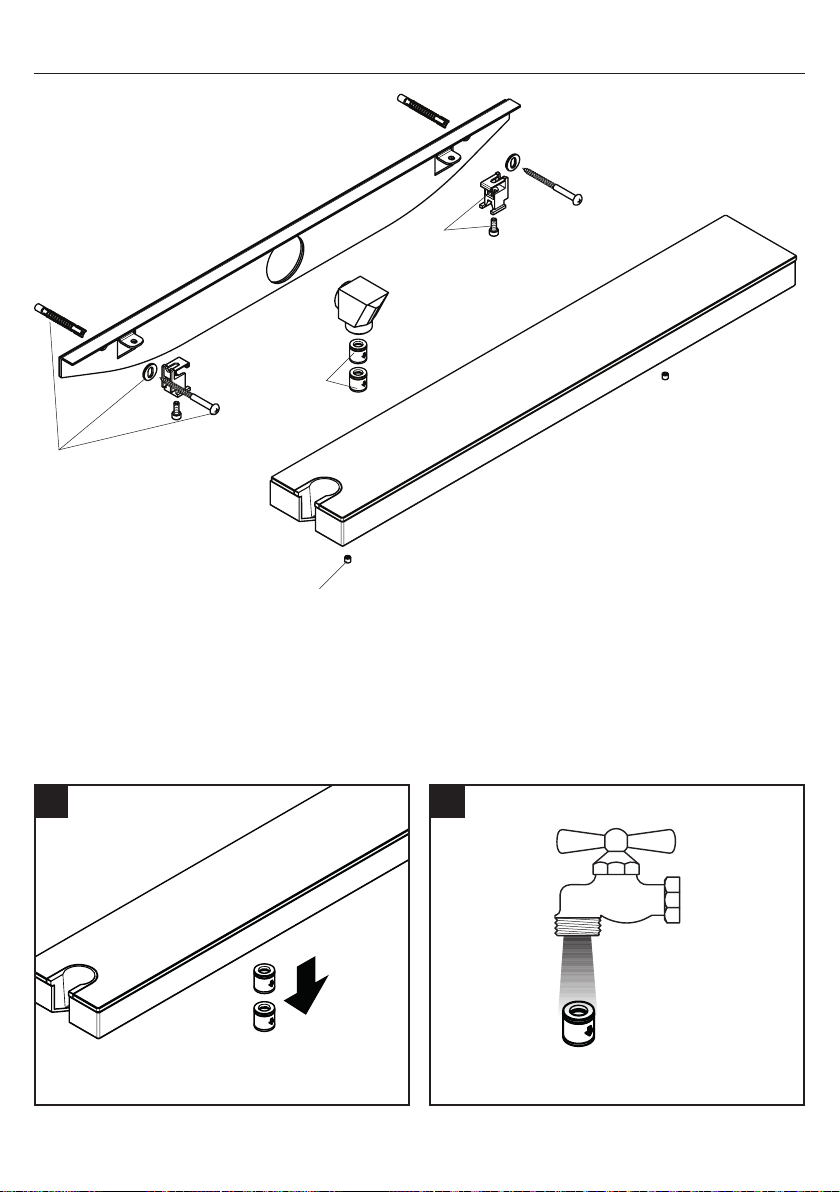

Replacement Parts / Pièces détachées / Repuestos

96456000

96179000

95181000

Cleaning / Nettoyage / Limpieza

93661000

(M4x10)

1 2

9

Cleaning Recommendation for Hansgrohe Products

Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs
of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of it.

For best results:

• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when needed.

• Select a cleaning agent specifically intended for the type of product.

• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:

´ Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
´ Abrasive cleaning powders, pads, or brushes.
´ Steam cleaners.
´ “No rinse” cleaning agents.

• Always follow the instructions provided by the manufacturer of the cleaning agent.

• Do not mix cleaning agents, unless directed by the manufacturer.

• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage. When

using spray cleaners, spray the cleaner onto a soft cloth or sponge.

• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after cleaning.

Important

• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.

• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray from

the Hansgrohe product.

• Do not store any cleaning agents under your Hansgrohe product, such as in a vanity unit, as the fumes may damage

the product.

• Damage to the product caused by improper care or the use of improper cleaning agents is not

covered by the warranty.

• If a component of the product is damaged, replace it, as there is risk of injury.

Conseil de nettoyage pour les produits Hansgrohe

Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin d’éviter
d’endommager le produit, il est nécessaire d’en prendre soin.

Pour de meilleurs résultats :

• Empêchez l’accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c’est

nécessaire.

• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.

• N’utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
´ Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de l’acide

acétique.

´ Les poudres de nettoyage, les tampons ou les brosses abrasives.
´ Les nettoyeurs à vapeur.
´ Les produits de nettoyage « sans rinçage ».

• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.

• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouvertures et

les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le nettoyant sur un
chiffon ou une éponge douce.

• Après le nettoyage rincer abondamment à l’eau clair pour éliminer intégralement les restes de détergent.

10

Important

• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux,

parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l’eau propre
après chaque utilisation.

• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les raccords de

tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.

• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un meuble

sous lavabo, car les vapeurs qui s’en degagent risquent d’abimer les produits.

• Les dommages au produit causés par un mauvais entretien ou par l’utilisation de produits de

nettoyage inadéquats ne sont pas couverts par la garantie.

• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de blessure.

Recomendación de limpieza para los productos de Hansgrohe

Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para
satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones hay que tener
en cuenta ciertos aspectos tanto en el uso como en su limpieza.

Para obtener mejores resultados:

• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.

• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.

• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
´ Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
´ Polvos, paños o cepillos de limpieza abrasivos.
´ Limpiadores a vapor
´ Agentes de limpieza “sin enjuague”.
´ Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.

• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.

• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y espacios y

causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o esponja.

• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después de la

limpieza.

Importante

• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes, lociones de

afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua limpia después de

cada uso.

• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios. Enjuague

inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.

• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En un

armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.

• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza inadecuados no

están cubiertos por la garantía.

• Si se daña un componente del producto, reemplácelo, ya que existe riesgo de lesión.

11

Limited Consumer Warranty

This warranty is limited to products manufactured by Hansgrohe, Inc.
(“Hansgrohe”) that are purchased by a consumer in the United States
or Canada after March 1, 1996, and installed in either the United
States or in Canada.

WHO IS COVERED BY THE WARRANTY

This limited warranty extends to the original purchaser only. This
warranty is non-transferable. Hansgrohe neither assumes nor authorizes
any person to create for it any other obligation or liability in connection
with this product.

LENGTH OF WARRANTY

If you are a consumer who purchased the product for use primarily
for personal, family or household purposes, this limited warranty
starts on the date of purchase and extends for as long as you own
the product and the home in which the product is originally installed.
If you purchased the product for use primarily for any other purpose,
including, without limitation, a commercial purpose, this limited warranty
starts on the date of purchase and extends (i) for 1 year, with respect to
Hansgrohe and Commercial products, and (ii) for 5 years, with respect
to Axor products. The Rubbed Bronze finish is subject to a 3-year limited
warranty starting on the date of purchase.

WHAT IS COVERED BY THE WARRANTY

This limited warranty covers only your Hansgrohe manufactured
product. Hansgrohe warrants this product against defects in material
or workmanship as follows:

Hansgrohe will replace at no charge for parts only or, at its
option, replace any product or part of the product that proves
defective because of improper workmanship and/or material,
under normal installation, use, service and maintenance. If
Hansgrohe is unable to provide a replacement and repair is
not practical or cannot be made in timely fashion, Hansgrohe
may elect to refund the purchase price in exchange for the
return of the product. REPAIR OR REPLACEMENT (OR, IN
LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE
PRICE) AS PROVIDED UNDER THIS LIMITED WARRANTY IS
THE EXCLUSIVE REMEDY OF THE PURCHASER.

WHAT IS NOT COVERED BY THE WARRANTY

A. Conditions, malfunctions or damage not resulting from defects

in material or workmanship.

B. Conditions, malfunctions or damage resulting from (1) normal

wear and tear, improper installation, improper maintenance,
misuse, abuse, negligence, accident or alteration; (2) the use
of abrasive or caustic cleaning agents or “no-rinse” cleaning
products, or the use of the product in any manner contrary to
the product instructions; or (3) conditions in the home such as

excessive water pressure or corrosion.

C. Labor and other expenses for disconnection, deinstallation,

or return of the product for warranty service (including but
not limited to proper packaging and shipping costs), or for
installation or reinstallation of the product.

D. Accessories, connected materials and products, or related

products not manufactured by Hansgrohe.

E. Any Hansgrohe or Axor product sold for display purposes.

HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR
ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR
CONSEQUENTIAL DAMAGES, ARISING OUT OF BREACH OF
THIS LIMITED WARRANTY.

Some provinces and some states do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation or
exclusion may not apply to you.

TO OBTAIN WARRANTY PARTS OR INFORMATION

Contact your Hansgrohe retailer, or contact Technical Service at:

Hansgrohe, Inc.

1492 Bluegrass Lakes Parkway

Alpharetta, GA 30004

Toll-free 800-334-0455

In requesting warranty service, you will need to provide:

1. The sales receipt or other evidence of the date and place of
purchase.

2. A description of the problem.

3. Delivery of the product or the defective part, postage prepaid
and carefully packed and insured, to:

Hansgrohe, Inc.

1492 Bluegrass Lakes Parkway

Alpharetta, GA 30004

Toll-free 800-334-0455

When warranty service is completed, any repaired or replacement
product or part will be returned to you postage prepaid. REVISED
MAY 1, 2016.

PRODUCT INSTRUCTIONS AND QUESTIONS

Upon purchase or prior to installation, please carefully inspect
your Hansgrohe product for any damage or visible defect. Prior to
installing, always carefully study the enclosed instructions on the proper
installation and the care and maintenance of this product. If you have
questions at any time about the use, installation or performance of
your Hansgrohe product, or this warranty, please write us or call us
toll-free at 800-334-0455.

Hansgrohe, Inc. 1490 Bluegrass Lakes Parkway Alpharetta, GA 30004

Tel. [phone] Fax [phone]

www.hansgrohe-usa.com

US - Installation Instructions • Part No. 90688221• Revised 11/2019
