Page 1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Metropol
32532xx1
Metropol
74532xx1
Page 2
English
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate
spout 5.3 GPM (20 L/min)
handshower 1.75 GPM (6.6 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• This trim is for use with rough 10452181 (not
included). The rough must be installed and the
finished floor surface completed and made
watertight.
• This unit is not anti-scald. If required by local
code, install in combination with an approved
remote pressure balance valve or other approved
tempering device.
• Protection against backflow is provided by check
valve and an automatically resetting diverter.
• Follow all applicable local plumbing codes when
setting the high temperature limit stop. To prevent
scald injury, the maximum output temperature of the
shower valve must be no higher than 120°F (49°C).
In Massachusetts, the maximum output temperature
can be no higher than 112°F (44°C).
• This showerhead is for use with an automatically
compensating valve rated at 1.3 GPM (4.9 L/min)
or less.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
2
Page 3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale
bec 5.3 GPM (20 L/min)
douchette 1.75 GPM (6.6 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Cette pièce doit être utilisée avec la pièce de surface
10452181 (pas d’inclus). La pièce de surface doit
être installée et la surface du plancher fini doit être
terminée et étanche.
• Ce produit ne possède pas de dispositif anti-brûlure.
Installez une vanne à pression autorégularisée
externe approuvée ou tout autre dispositif antibrûlure approuvé, tel que requis par le code de
plomberie local.
• La protection contre le retour d’eau est assurée
par un clapet de non-retour dans le coude de
la douchette et un dispositif de dérivation à
réenclenchement automatique.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C). Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder
112°F (44°C).
• Cette pomme de douche est à utiliser avec des
valves de compensation automatiques ayant un
débit de 1.3 GPM (4.9 L/min)ou inférieur.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.
3
Page 4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo
caño 5.3 GPM (20 L/min)
teleducha 1.75 GPM (6.6 L/min)
* Debe conocer y cumplir todos los códigos locales aplica-
bles para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Esta pieza exterior es para usar con la pieza
interior 10452181. Debe instalarse la pieza interior
y debe terminarse e impermeabilizarse la superficie
del acabado del piso.
• Esta unidad no es anti-escaldadura. Instale una
válvula remota de balance de presiones aprobada
u otro dispositivo anti-escaldadura aprobado si el
código de plomería local lo requiere.
• Una válvula de retención y un distribuidor que
se reajusta automáticamente brindan protección
contra el contraflujo.
• Al prevnent escalda herida, la temperatura de
salida máxima de la válvula de chaparrón no debe
ser más alto que 120°F (49°C). En Massachusetts:
la temperatura de salida máxima de la válvula no
puede ser más alto que 112°F (44°C).
• Este cabezal de ducha está diseñado para uso con
válvulas de compensación automáticas calificado a
1.3 GPM (4.9 L/min)o menos.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.
4

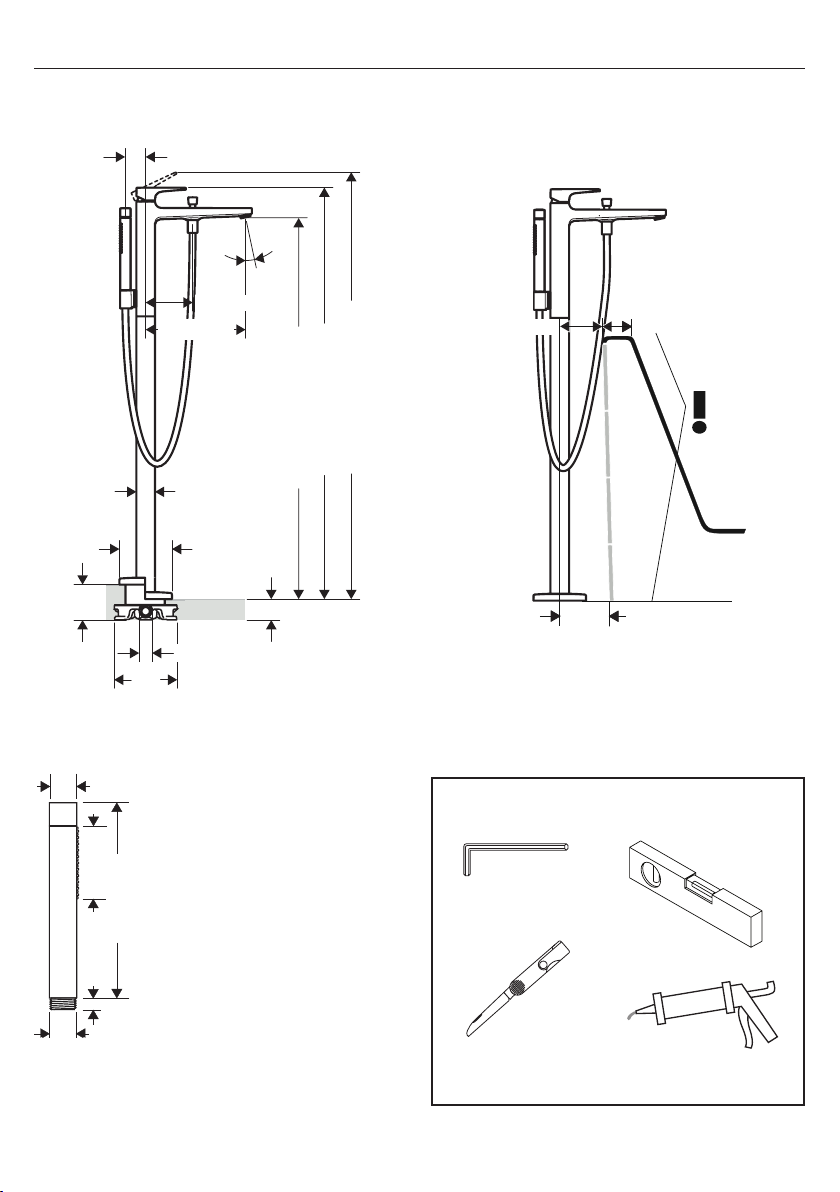

Page 5
4 mm)
(148 mm)
max. 6¼" (160 mm)
1⅞"(48 mm)
mm)
Metropol
32532xx1 / 74532xx1
4⅜" (111 mm)
9¼"(235 mm)
1¾" (44 mm)
4⅞"/4⅞"
(124/124 mm)
G½
5⅞"
°
12
36⅜" - 39½" (924 - 1004 mm)
35" - 38⅛" (888 - 968 mm)
32⅛" - 35¼" (815 - 895 mm)
min. 3⅛" (80 mm)
3¾" (95 mm)
max 4½" (115
min. 2¾" (70 mm)
Starck 04486xx0
1" (2
2⅝"(68 mm)
⅜" (10 mm)
Tools Required / Outiles Utiles /
Herramientas Útiles
8 mm
7½" (190 mm)
5
Page 6
Installation / Installation / Instalación
1 2
1
10452181
8 mm
2
English Français Español
Turn off the water at the main
before beginning.

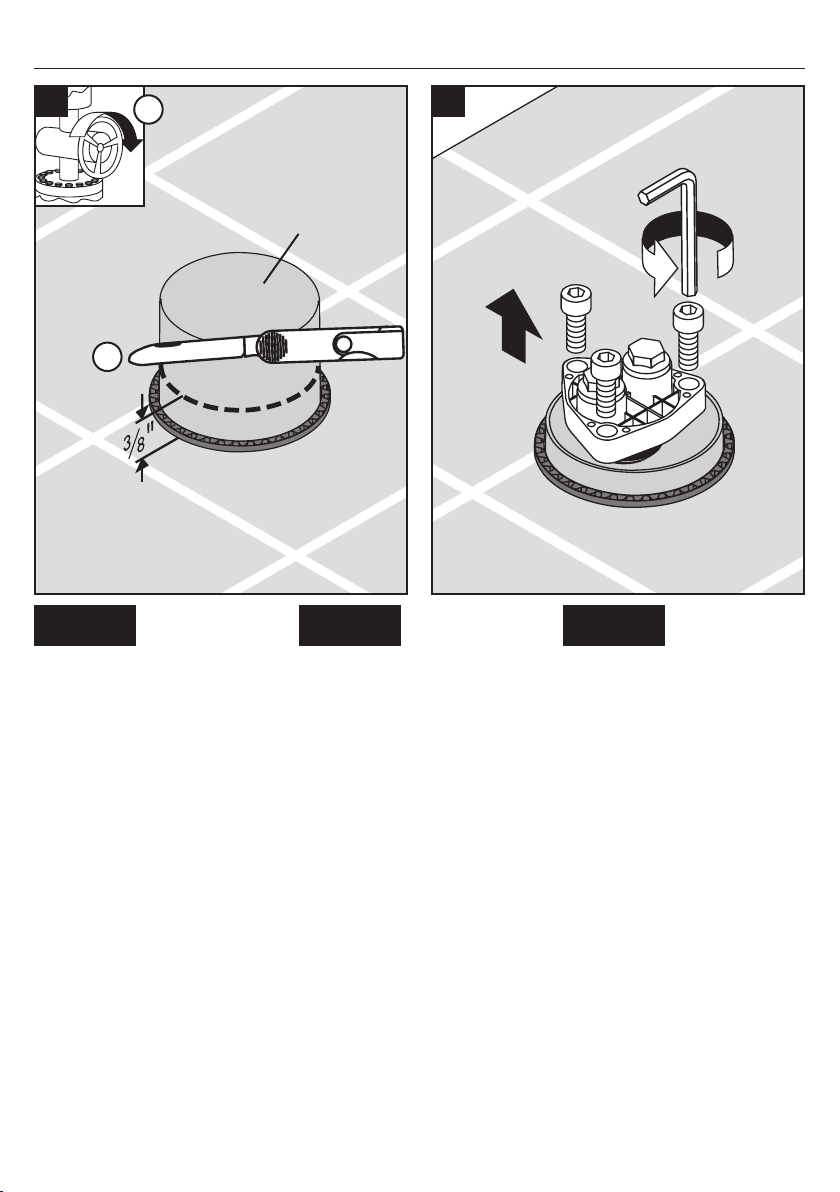

Cut the plaster shield so that it
extends ⅜" (10 mm) above the
surface of the finished floor.
Avant de commencer, fermez l’eau
à la valve principale!
Coupez le protecteur de façon
à ce qu’une partie de ⅜ po (10
mm)soit au-dessus de la surface du
plancher fini.
¡Cierre el paso del agua en la
entrada del suministro antes de
comenzar!
Corte el protector de yeso de
modo que sobresalga ⅜" (10 mm)
de la superficie del acabado del
piso.
Remove the flush insert. Retirez le compartiment affleurant. Retire el alojamiento de descarga.
6
Page 7
3 4
2
1
English Français Español
3
6 x M10x35
8 mm
4
5
5

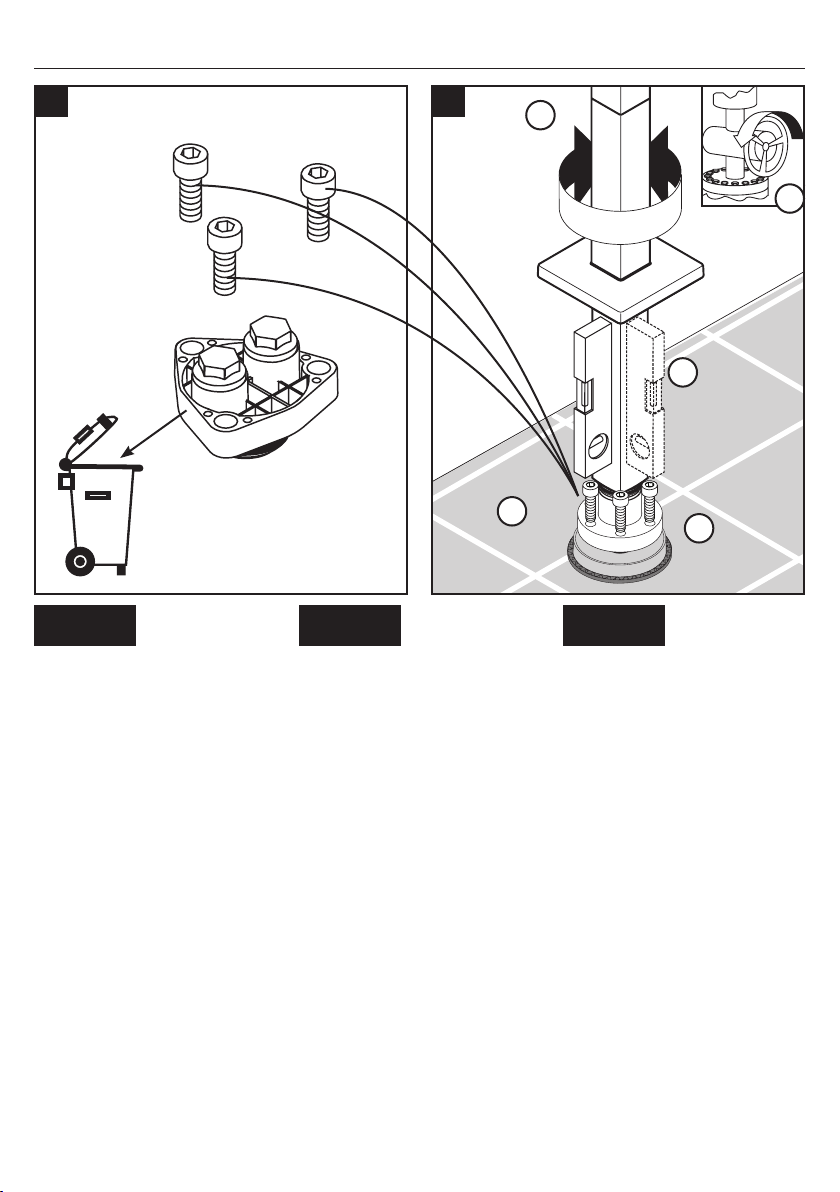

Discard the flush insert.
Do not discard the
screws!
Position the tub spout over the
rough.
Rotate the spout to the correct
position.
Make sure that it is level.
Use the 6 screws (3 from the
rough and 3 from the tub spout) to
fasten the spout to the rough.
Turn the water on at the main.
Jetez le compartiment affleurant.
Ne jetez pas les vis!
Placez le robinet de baignoire sur
la pièce de surface.
Faites pivoter le robinet de
baignoire de façon à l’orienter dans
la bonne direction. Assurez-vous
que le robinet de baignoire est de
niveau.
Utilisez les 6 vis (3 de la pièce intérieure et 3 du bec de baignoire)
pour fixer le bec à la pièce
intérieure.
Ouvrez l’eau à la valve principale.
Deseche el alojamiento de
descarga.
¡No deseche los tornillos!
Coloque el surtidor en la pieza
interior. Haga girar el surtidor
para que mire hacia la dirección
correcta. Asegúrese de que el
surtidor quede nivelado.
Use los 6 tornillos (3 de la pieza
interior y 3 de la brida del surtidor) para ajustar el surtidor a la
pieza interior.
Abra el paso del agua en la
entrada del suministro.
7
Page 8
5 6
2
2
1
English Français Español
1

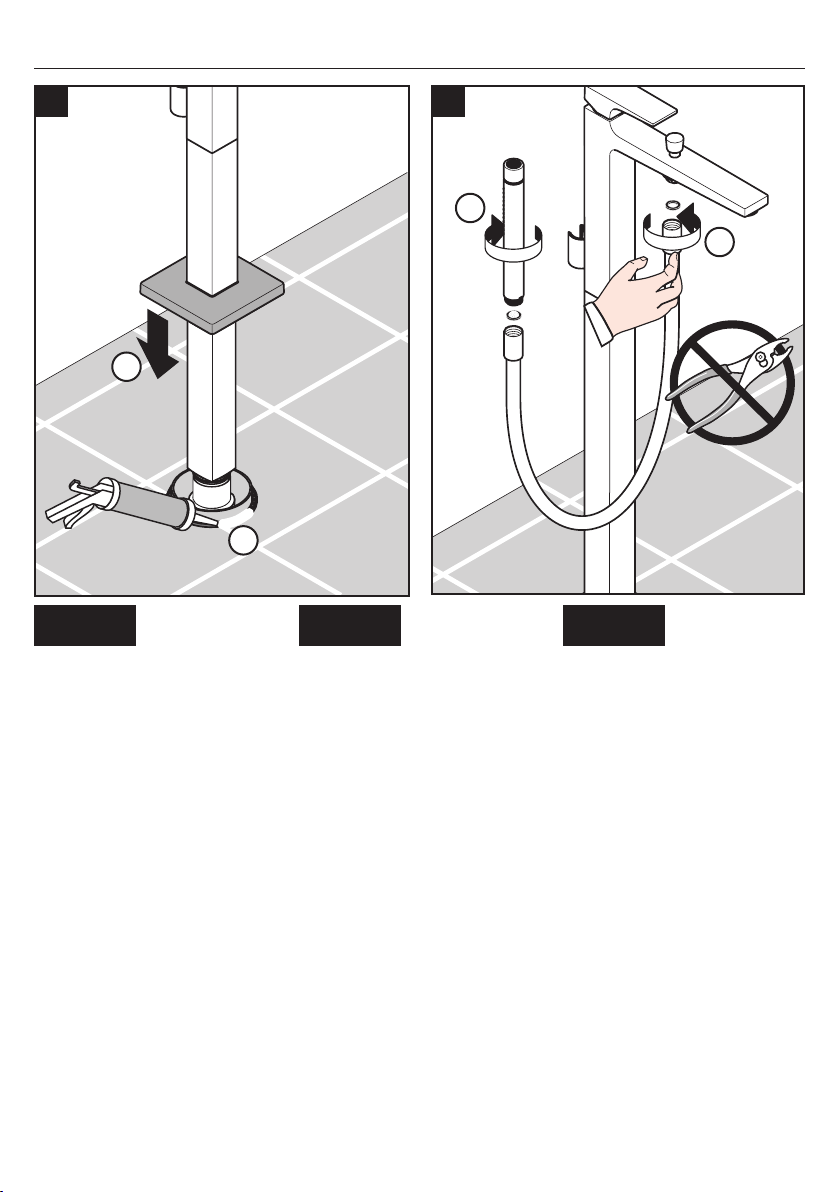

Seal the floor around the
rough.
Lower the escutcheon to the floor.
Install the handshower and hose. Installez le tuyau et la douchette. Instale la manguera y la
Scellez le plancher
autour du protecteur
à l’aide d’un agent
d’étanchéité.
Abaissez l’écusson au sol.
Selle el piso alrede-
dor del protector de
yeso con un sellador
impermeable.
Baje el escudo al piso.
teleducha.
8
Page 9

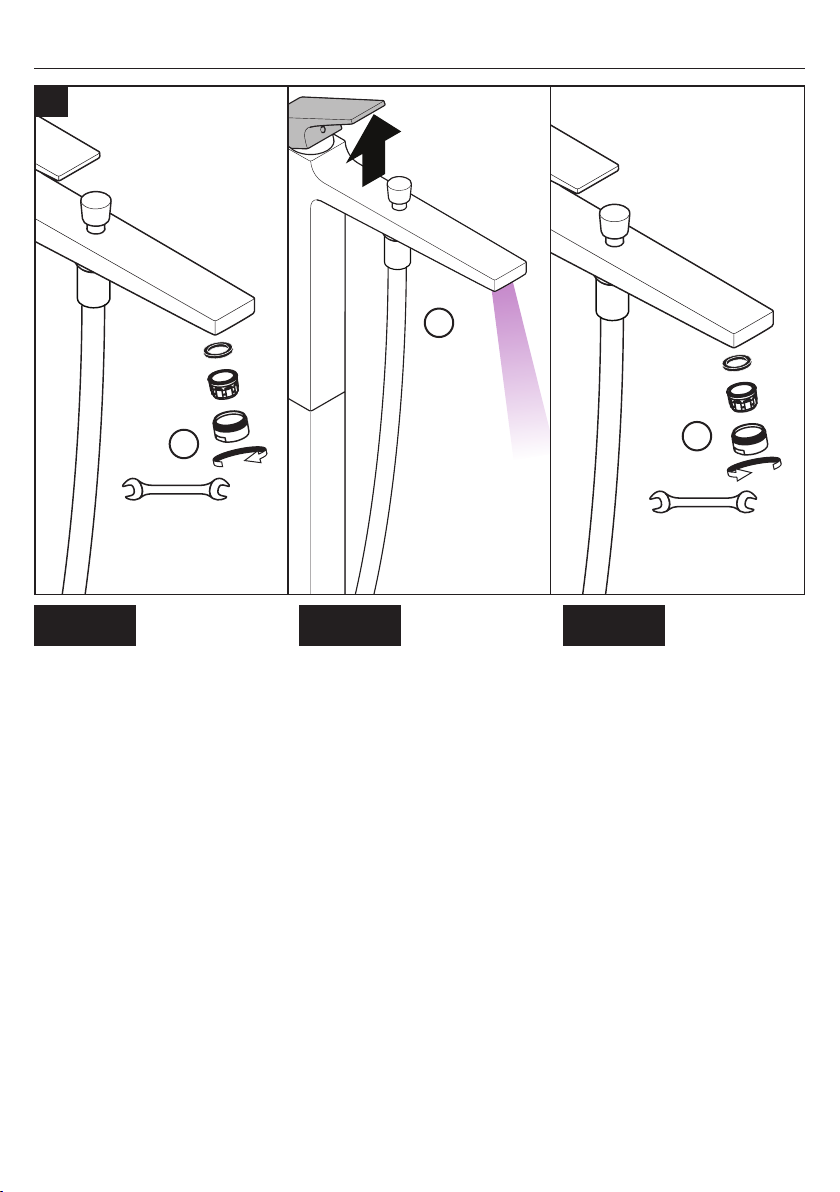

7
2
> 2 min
1
22 mm
English Français Español
Remove the aerator.
Flush the hot and cold supplies for
at least 2 minutes.
Reinstall the aerator.
Retirez l’aérateur.
Rincez le robinet pendant au
moins 2 minutes.
Installez l’aérateur.
Retire el aireador.
Lave el grifo durante al menos 2
minutos.
Instale el aireador.
3
22 mm
1.5 ft-lb
2 Nm
9
Page 10
Set the high temperature limit stop / Réglage de la butée limite d’eau chaude / Ajuste el
tope de límite de alta temperatura
140°F
60° C
50°F
10°C
1 2 3
4 5
97°F (36°C)
100°F (38°C)
109°F (43°C)
122°F (50°C)
131°F (55°C)
+
140°F (60°C)
44 PSI
0.3 MPa
6 7
10
Page 11

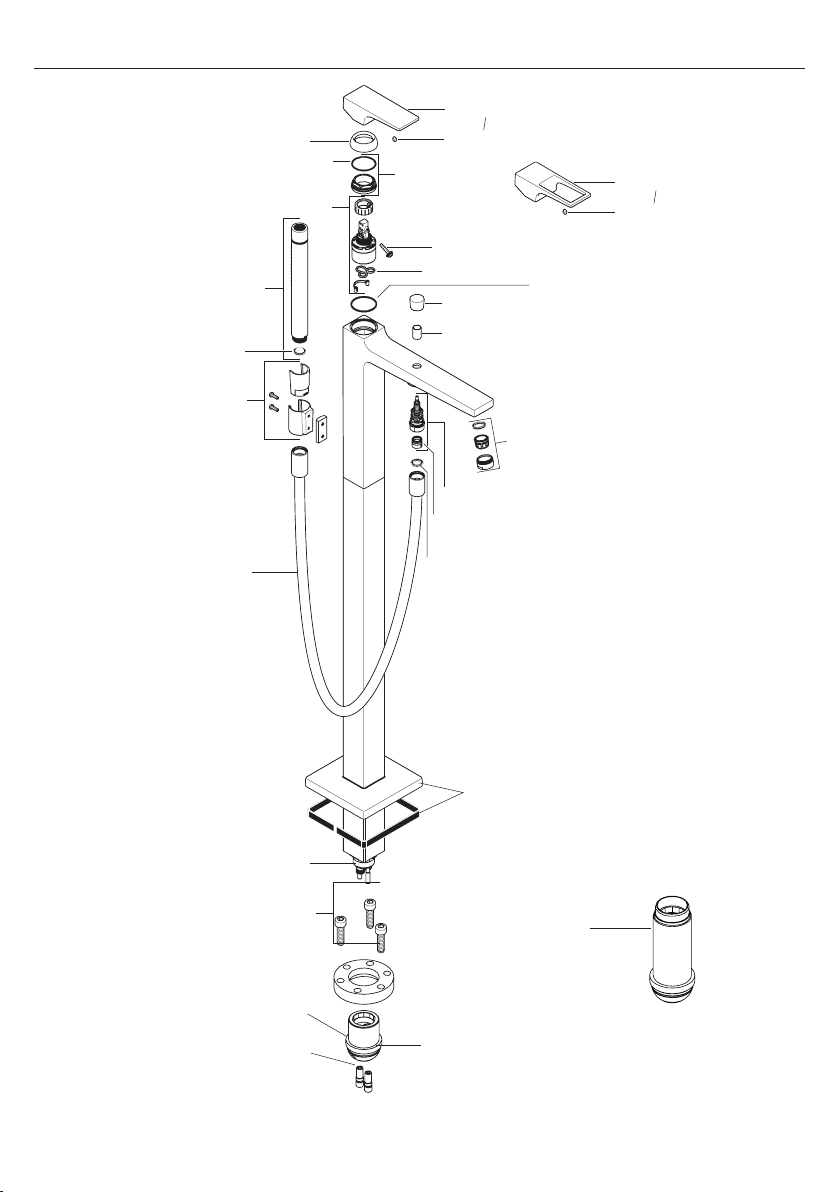

Replacement Parts / Pièces détachées / Repuestos
Metropol
32532xx1 / 74532xx1
04486xx0
94246000
96295xx0
28282xx0
97406xx0
98193000
(32x2)
92730000
93075xx0
96338000
97209000
95140000
95008000
95284xx0
97979xx0
97978000
97980000
98058000
(12x18.5x2)
93076xx0
96338000
92604000
(35x2)
96512xx0
M24x1 (30 l/min)
98117000
(9x1.5)
97670000
98162000
(44x2.5)
98419000
(7x2)
93245xx0
98371000
(29x3)
97686000
(60 mm)
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
11
Page 12

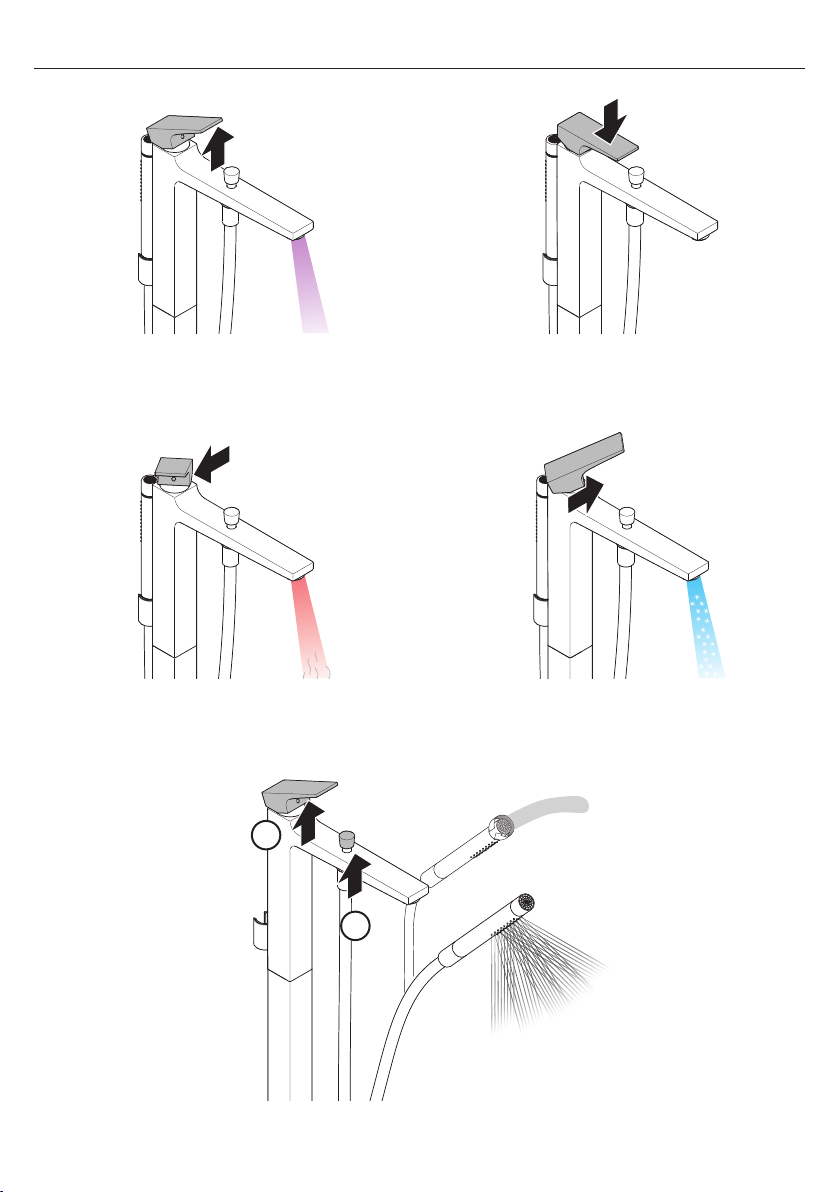

User Instructions / Instructions de service / Manejo
on
ouvert
abierto
hot
chaud
caliente
off
fermé
cerrar
cold
froid
frío
12
1
2
Page 13

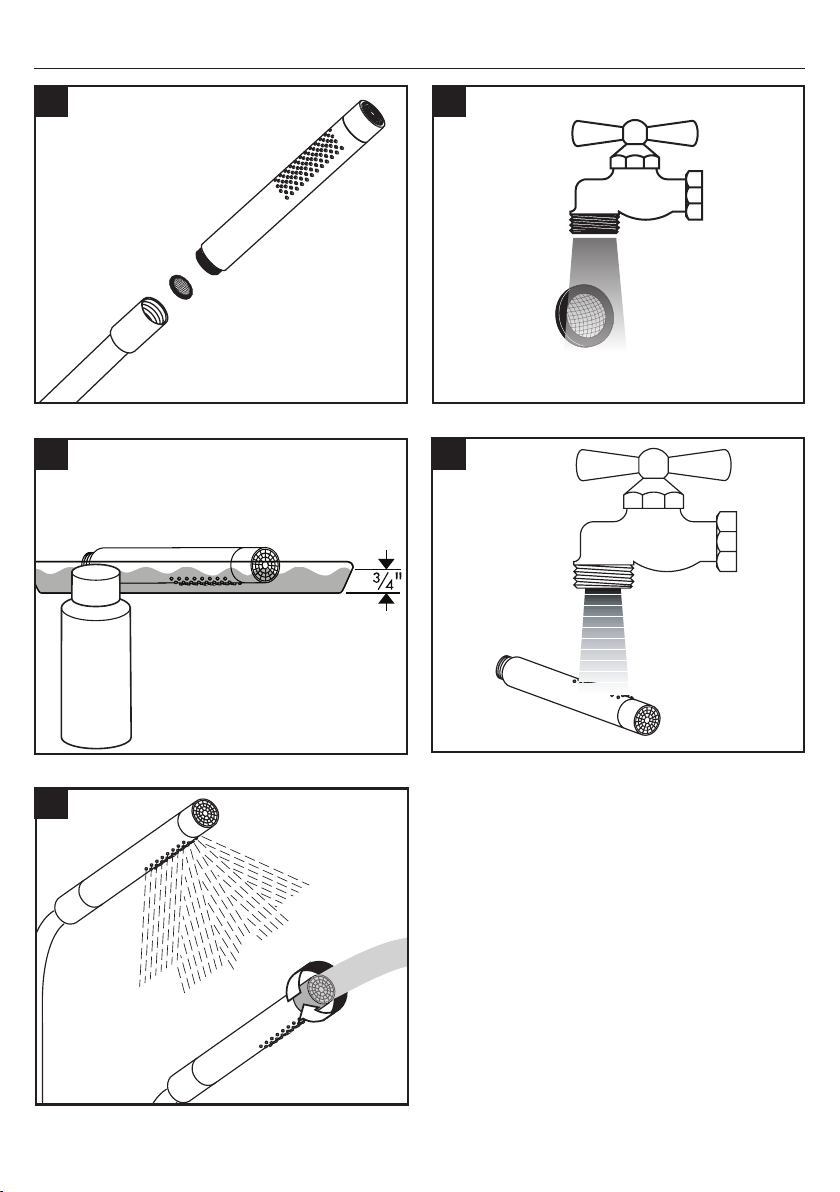

Cleaning / Nettoyage / Limpieza
1 2
3 4
S
c
a
R
e
m
scale remover
e
l
détartrant commercial
r
e
v
o
desincustante comercial
5
> 1 min.
13
Page 14

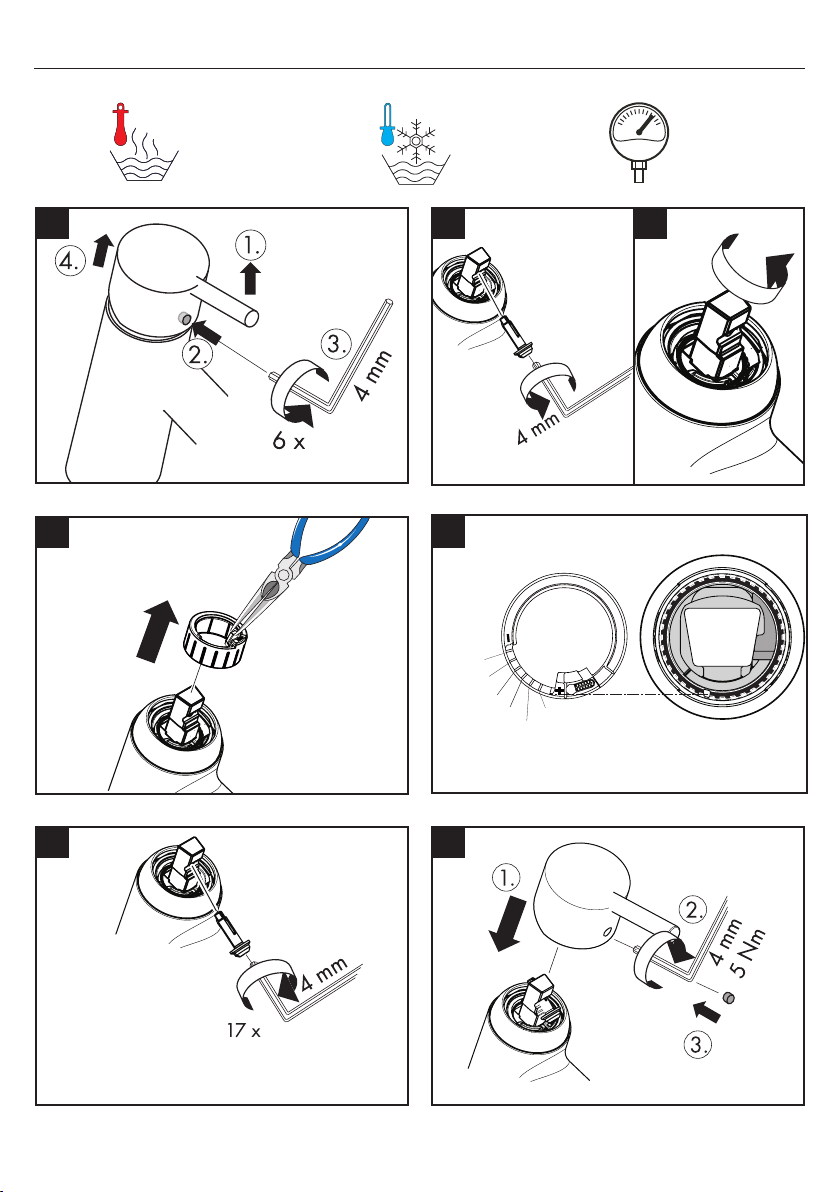

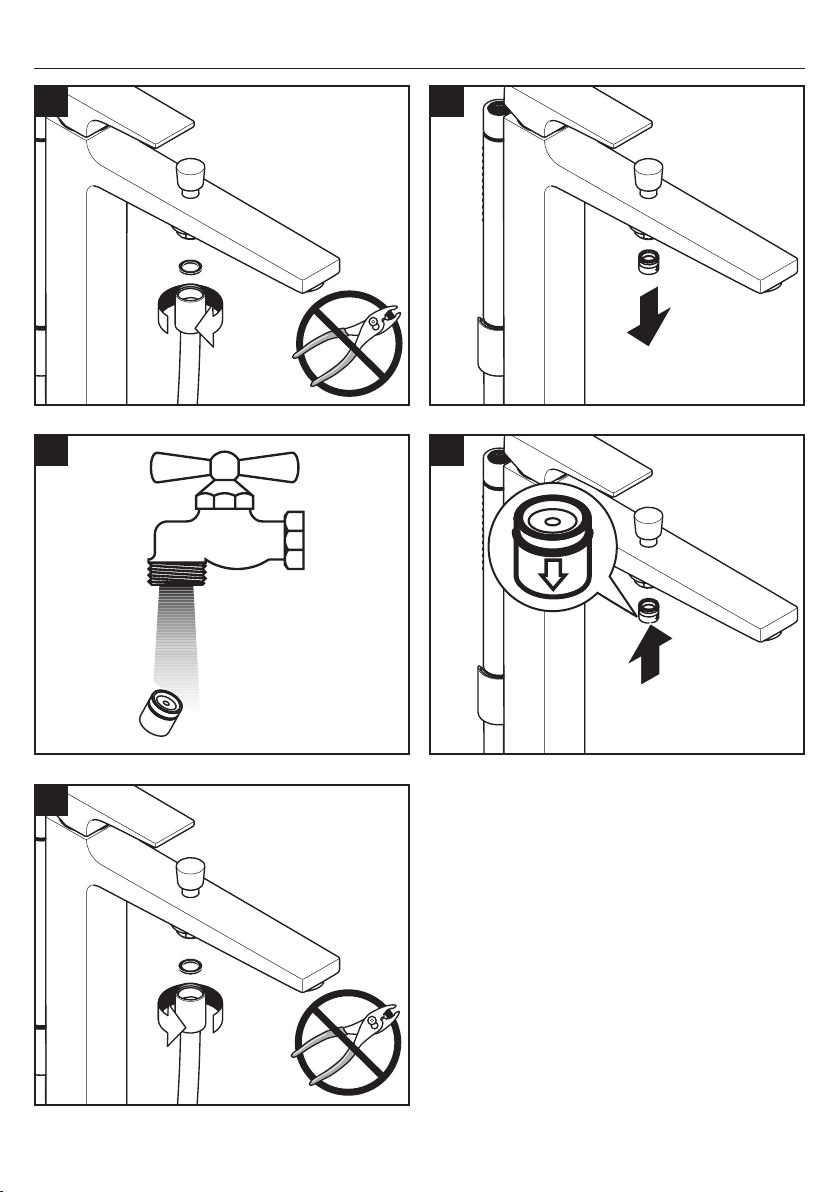

Maintenance / Entretien / Mantenimiento
1 2
3 4
14
5
Page 15
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs
of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
´ Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
´ Abrasive cleaning powders, pads, or brushes.
´ Steam cleaners.
´ “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage. When
using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray from
the Hansgrohe product.
• Do not store any cleaning agents under your Hansgrohe product, such as in a vanity unit, as the fumes may damage
the product.
• Damage to the product caused by improper care or the use of improper cleaning agents is not
covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin d’éviter
d’endommager le produit, il est nécessaire d’en prendre soin.
Pour de meilleurs résultats :
• Empêchez l’accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c’est
nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N’utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
´ Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de l’acide
acétique.
´ Les poudres de nettoyage, les tampons ou les brosses abrasives.
´ Les nettoyeurs à vapeur.
´ Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouvertures et
les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le nettoyant sur un
chiffon ou une éponge douce.
• Après le nettoyage rincer abondamment à l’eau clair pour éliminer intégralement les restes de détergent.
15
Page 16
Important
• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux,
parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l’eau propre
après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les raccords de
tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un meuble
sous lavabo, car les vapeurs qui s’en degagent risquent d’abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l’utilisation de produits de
nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de blessure.
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para
satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones hay que tener
en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para obtener mejores resultados:
• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
´ Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
´ Polvos, paños o cepillos de limpieza abrasivos.
´ Limpiadores a vapor
´ Agentes de limpieza “sin enjuague”.
• Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.
• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.
• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y espacios y
causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o esponja.
• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después de la
limpieza.
Importante
• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes, lociones de
afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua limpia después de
cada uso.
• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios. Enjuague
inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En un
armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.
• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza inadecuados no
están cubiertos por la garantía.
• Si se daña un componente del producto, reemplácelo, ya que existe riesgo de lesión.
16
Page 17
171819
Page 18
Page 19
Page 20
Limited Consumer Warranty
This warranty is limited to products manufactured by Hansgrohe, Inc.
(“Hansgrohe”) that are purchased by a consumer in the United States
or Canada after March 1, 1996, and installed in either the United
States or in Canada.
WHO IS COVERED BY THE WARRANTY
This limited warranty extends to the original purchaser only. This
warranty is non-transferable. Hansgrohe neither assumes nor authorizes
any person to create for it any other obligation or liability in connection
with this product.
LENGTH OF WARRANTY
If you are a consumer who purchased the product for use primarily
for personal, family or household purposes, this limited warranty
starts on the date of purchase and extends for as long as you own
the product and the home in which the product is originally installed.
If you purchased the product for use primarily for any other purpose,
including, without limitation, a commercial purpose, this limited warranty
starts on the date of purchase and extends (i) for 1 year, with respect to
Hansgrohe and Commercial products, and (ii) for 5 years, with respect
to Axor products. The Rubbed Bronze finish is subject to a 3-year limited
warranty starting on the date of purchase.
WHAT IS COVERED BY THE WARRANTY
This limited warranty covers only your Hansgrohe manufactured
product. Hansgrohe warrants this product against defects in material
or workmanship as follows:
Hansgrohe will replace at no charge for parts only or, at its
option, replace any product or part of the product that proves
defective because of improper workmanship and/or material,
under normal installation, use, service and maintenance. If
Hansgrohe is unable to provide a replacement and repair is
not practical or cannot be made in timely fashion, Hansgrohe
may elect to refund the purchase price in exchange for the
return of the product. REPAIR OR REPLACEMENT (OR, IN
LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE
PRICE) AS PROVIDED UNDER THIS LIMITED WARRANTY IS
THE EXCLUSIVE REMEDY OF THE PURCHASER.
WHAT IS NOT COVERED BY THE WARRANTY
A. Conditions, malfunctions or damage not resulting from defects
in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal
wear and tear, improper installation, improper maintenance,
misuse, abuse, negligence, accident or alteration; (2) the use
of abrasive or caustic cleaning agents or “no-rinse” cleaning
products, or the use of the product in any manner contrary to
the product instructions; or (3) conditions in the home such as
excessive water pressure or corrosion.
C. Labor and other expenses for disconnection, deinstallation,
or return of the product for warranty service (including but
not limited to proper packaging and shipping costs), or for
installation or reinstallation of the product.
D. Accessories, connected materials and products, or related
products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR
ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR
CONSEQUENTIAL DAMAGES, ARISING OUT OF BREACH OF
THIS LIMITED WARRANTY.
Some provinces and some states do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation or
exclusion may not apply to you.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place of
purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid
and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
When warranty service is completed, any repaired or replacement
product or part will be returned to you postage prepaid. REVISED
MAY 1, 2016.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect
your Hansgrohe product for any damage or visible defect. Prior to
installing, always carefully study the enclosed instructions on the proper
installation and the care and maintenance of this product. If you have
questions at any time about the use, installation or performance of
your Hansgrohe product, or this warranty, please write us or call us
toll-free at 800-334-0455.
20
Hansgrohe, Inc. 1490 Bluegrass Lakes Parkway Alpharetta, GA 30004
Tel. 800-334-0455 Fax 770-889-1783
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 90525121• Revised 12/2018
Loading...
