HANSGROHE 72667670 User guide [hu, tr, cs, uk, ru +12]

Page 1

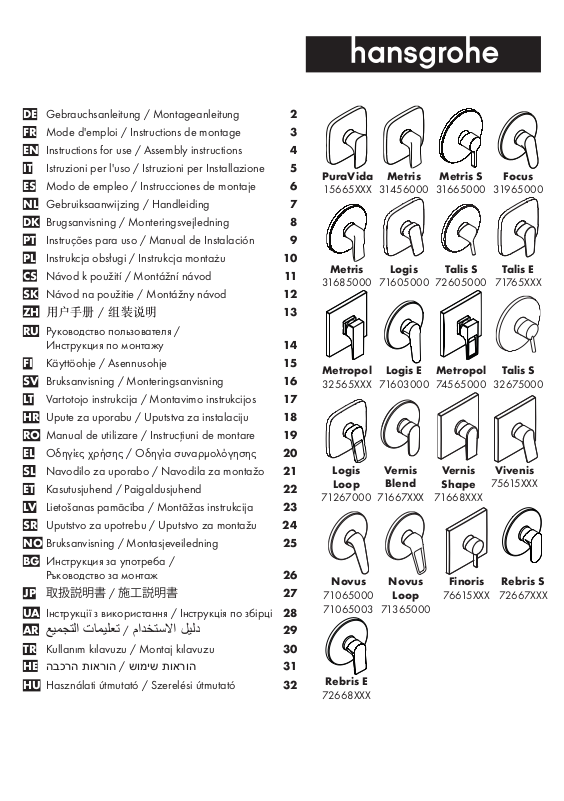

DE Gebrauchsanleitung / Montageanleitung 2 FR Mode d'emploi / Instructions de montage 3 EN Instructions for use / Assembly instructions 4 IT Istruzioni per l'uso / Istruzioni per Installazione 5 ES Modo de empleo / Instrucciones de montaje 6 NL Gebruiksaanwijzing / Handleiding 7 DK Brugsanvisning / Monteringsvejledning 8 PT Instruções para uso / Manual de Instalación 9 PL Instrukcja obsługi / Instrukcja montażu 10 CS Návod k použití / Montážní návod 11 SK Návod na použitie / Montážny návod 12 ZH 用户手册/组装说明 13

RU Руководство пользователя /

Инструкция по монтажу 14

FI Käyttöohje / Asennusohje 15 SV Bruksanvisning / Monteringsanvisning 16 LT Vartotojo instrukcija / Montavimo instrukcijos 17 HR Upute za uporabu / Uputstva za instalaciju 18 RO Manual de utilizare / Instrucţiuni de montare 19 EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 20 SL Navodilo za uporabo / Navodila za montažo 21 ET Kasutusjuhend / Paigaldusjuhend 22 LV Lietošanas pamācība / Montāžas instrukcija 23 SR Uputstvo za upotrebu / Uputstvo za montažu 24 NO Bruksanvisning / Montasjeveiledning 25 BG Инструкция за употреба /

Ръководство за монтаж 26

JP 取扱説明書/施工説明書 27 UA Інструкції з використання / Інструкція по збірці 28

AR / 29 TR Kullanım kılavuzu / Montaj kılavuzu 30

HE / 31 HU Használati útmutató / Szerelési útmutató 32

PuraVida

15665XXX

Metris

31685000

Metropol

32565XXX

Logis Loop

71267000

Novus

71065000 71065003

Rebris E

72668XXX

Metris

31456000

Logis

71605000

Logis E

71603000

Vernis

Blend

71667XXX

Novus

Loop

71365000

Metris S

31665000

Talis S

72605000

Metropol

74565000

Vernis Shape

71668XXX

Finoris

76615XXX

Focus

31965000

Talis E

71765XXX

Talis S

32675000

Vivenis

75615XXX

Rebris S

72667XXX

Page 2

Deutsch

Sicherheitshinweise

 Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe getragen werden.

 Das Produkt darf nur zu Bade-, Hygiene- und

Körperreinigungszwecken eingesetzt werden.

 Große Druckunterschiede zwischen den Kalt- und

Warmwasseranschlüssen müssen ausgeglichen werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transportschäden untersucht werden. Nach dem Einbau werden keine Transport- oder Oberﬂächenschäden anerkannt.

• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert, gespült und geprüft werden.

• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.

Technische Daten

Betriebsdruck: max. 1 MPa Empfohlener Betriebsdruck: 0,1 - 0,5 MPa Prüfdruck: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Heißwassertemperatur: max. 60°C Thermische Desinfektion: 70°C / 4 min

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Symbolerklärung

Kein essigsäurehaltiges Silikon verwenden!

Justierung (siehe Seite 36)

Einstellen der Warmwasserbegrenzung. In Verbindung mit Durchlauferhitzern ist eine Warmwassersperre nicht zu empfehlen.

Wartung (siehe Seite 38) Maße (siehe Seite 40) Durchﬂussdiagramm (siehe Seite 41)

freier Durchﬂuss

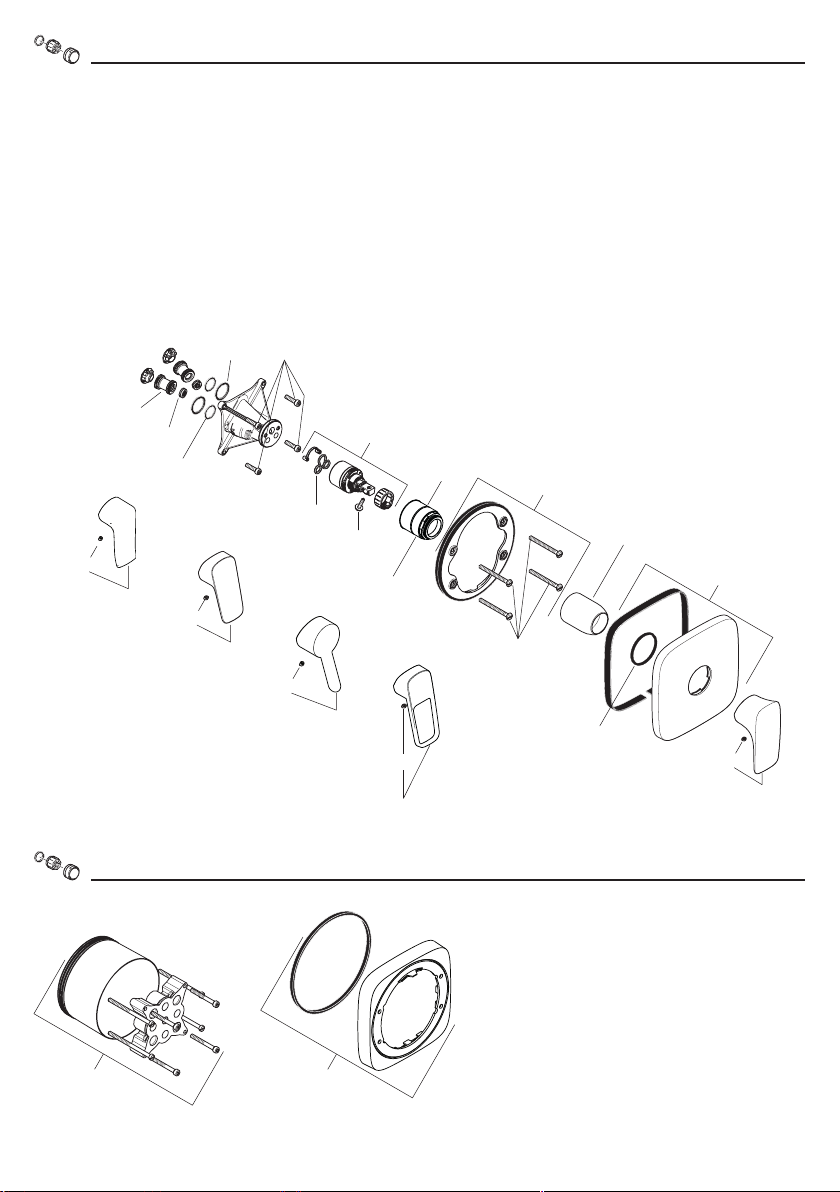

Serviceteile (siehe Seite 42) Sonderzubehör (siehe Seite 42)

nicht im Lieferumfang enthalten

• Verlängerung 25 mm #13595000

• Verlängerung 22 mm (bei geringer Einbautiefe)#15597XXX, #13597XXX, #13596000, #13593XXX

Reinigung (siehe Seite 37) Bedienung (siehe Seite 41) Prüfzeichen (siehe Seite 47)

Störung Ursache Abhilfe

Wenig Wasser - EcoSmart verschmutzt / defekt - EcoSmart reinigen bzw. austauschen

(siehe Seite 38) Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen Armatur tropft - Kartusche defekt - Kartusche austauschen Zu niedrige Warmwassertemperatur, kein Kaltwasser. Durchlauferhitzer springt an, wenn Kaltwasser angewählt wird.

- Warmwasserbegrenzung falsch eingestellt

- Kreuzﬂuss - Kartusche austauschen

- Warmwasserbegrenzung einstellen

Montage (siehe Seite 34)

Page 3

Français

Consignes de sécurité

 Lors du montage, porter des gants de protection pour

éviter toute blessure par écrasement ou coupure.

 Le produit ne doit servir qu'à se laver et à assurer

l'hygiène corporelle.

 Il est conseillé d'équilibrer les pressions de l'eau

chaude et froide.

Instructions pour le montage

• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le transport Après le montage, tout dommage de transport ou de surface ne pourra pas être reconnu.

• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les normes en vigueur.

• Les directives d'installation en vigueur dans le pays concerné doivent être respectées.

Informations techniques

Pression de service autorisée: max. 1 MPa Pression de service conseillée: 0,1 - 0,5 MPa Pression maximum de contrôle: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Température d'eau chaude: max. 60°C Désinfection thermique: 70°C / 4 min

Le produit est exclusivement conçu pour de l'eau potable!

Description du symbole

Ne pas utiliser de silicone contenant de l'acide acétique!

Etalonnage (voir pages 36)

Réglage de la limitation d'eau chaude. En liaison avec les chauﬀe-eau, un blocage de l'eau chaude n'est pas recommandable.

Entretien (voir pages 38) Dimensions (voir pages 40) Diagramme du débit (voir pages 41)

débit libre

Pièces détachées (voir pages 42) Accessoires en option

(voir pages 42)

ne fait pas partie de la fourniture

• jeu de rallonge 25 mm #13595000

• Rallonge de 22 mm (pour profondeur de montage trop faible)#15597XXX, #13597XXX, #13596000, #13593XXX

Nettoyage (voir pages 37) Instructions de service

(voir pages 41)

Classiﬁcation acoustique et débit

(voir pages 47)

Dysfonctionnement Origine Solution

Pas assez d´eau - EcoSmart encrassé ou défectueux - Nettoyez / changez le EcoSmart

(voir pages 38) Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche Température d'eau chaude trop basse, pas d´eau froide Le chauﬀe eau instantanése met en route quand on puise de l'eau froide.

- Limiteur de température mal positionné

- Flux inversé - Changer la cartouche

- Positionner le limiteur de température

Montage (voir pages 34)

Page 4

English

Safety Notes

 Gloves should be worn during installation to prevent

crushing and cutting injuries.

 The product may only be used for bathing, hygienic

and body cleaning purposes.

 The hot and cold supplies must be of equal pressures.

Installation Instructions

• Prior to installation, inspect the product for transport damages. After it has been installed, no transport or surface damage will be honoured.

• The pipes and the ﬁxture must be installed, ﬂushed and tested as per the applicable standards.

• The plumbing codes applicable in the respective countries must be observed.

Technical Data

Operating pressure: max. 1 MPa Recommended operating pressure: 0,1 - 0,5 MPa Test pressure: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Hot water temperature: max. 60°C Thermal disinfection: 70°C / 4 min

The product is exclusively designed for drinking water!

Symbol description

Do not use silicone containing acetic acid!

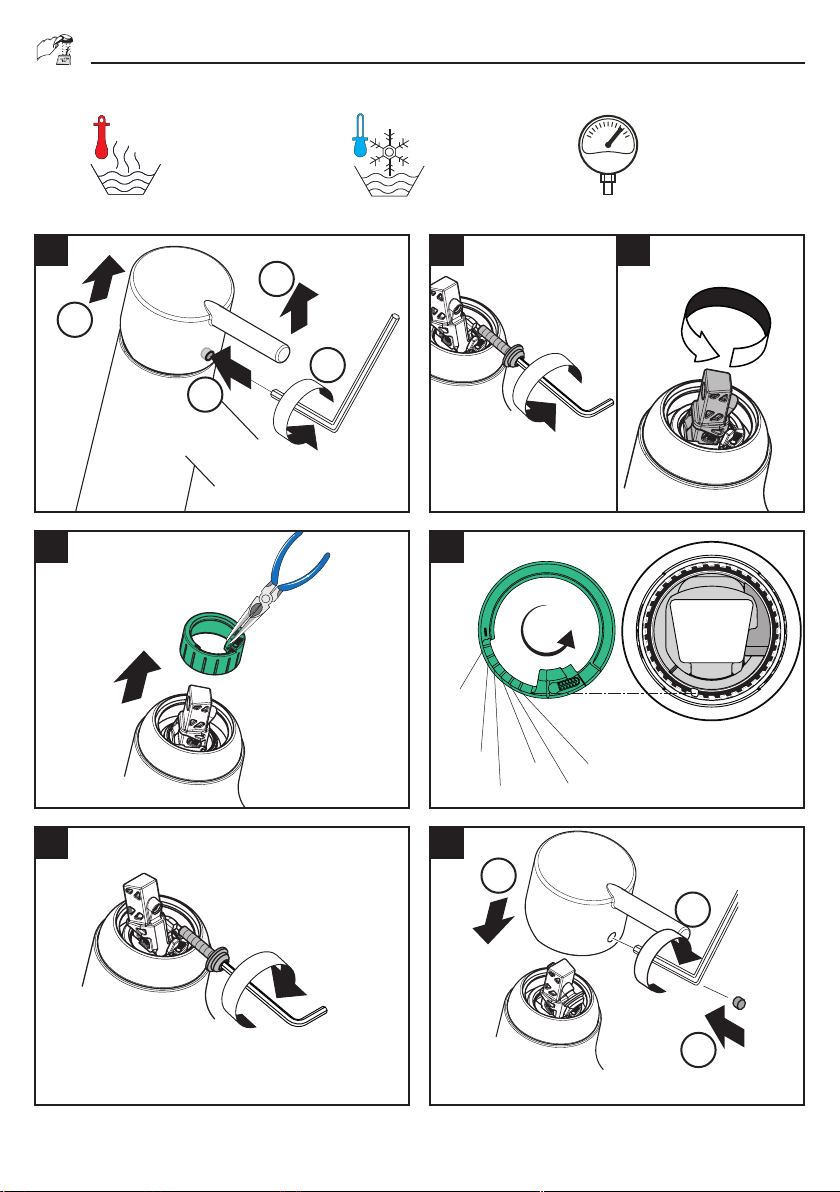

Adjustment (see page 36)

To adjust the hot water limiter. Using a hot water limiter in combination with a continuous ﬂow water heater is not recommended.

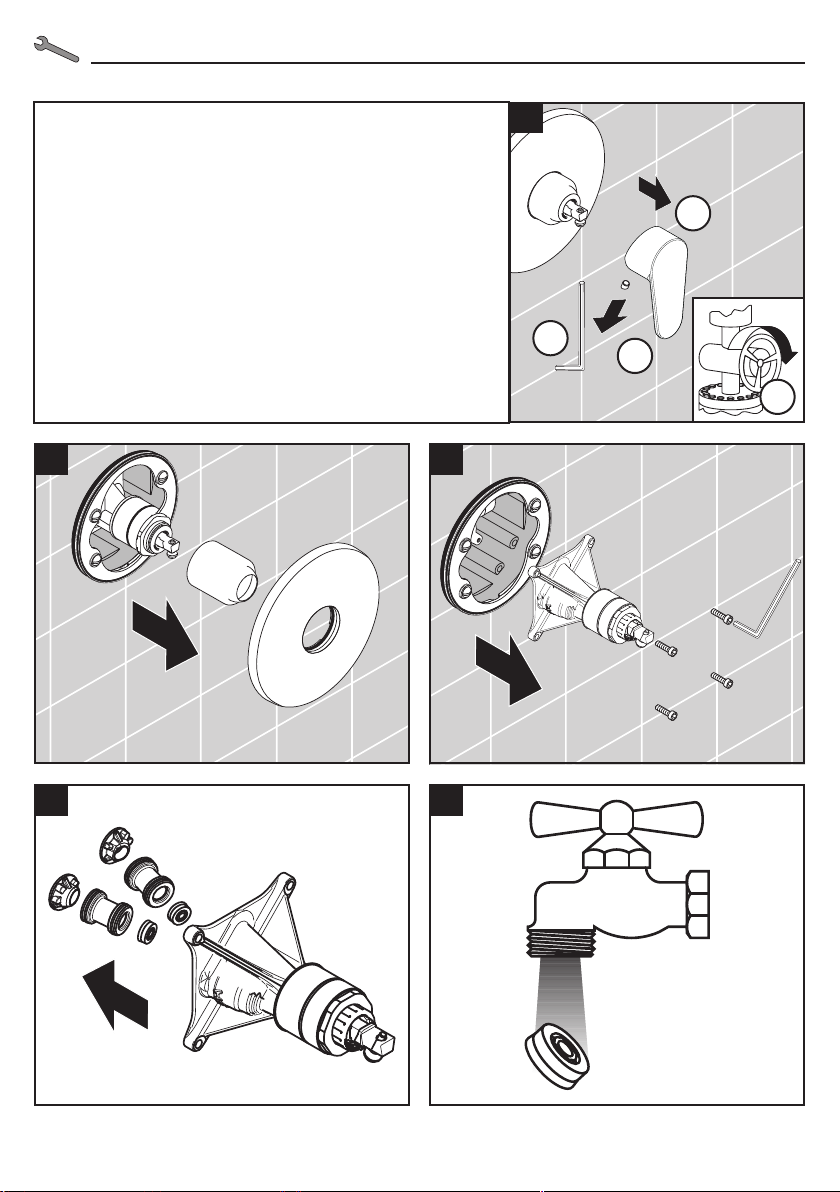

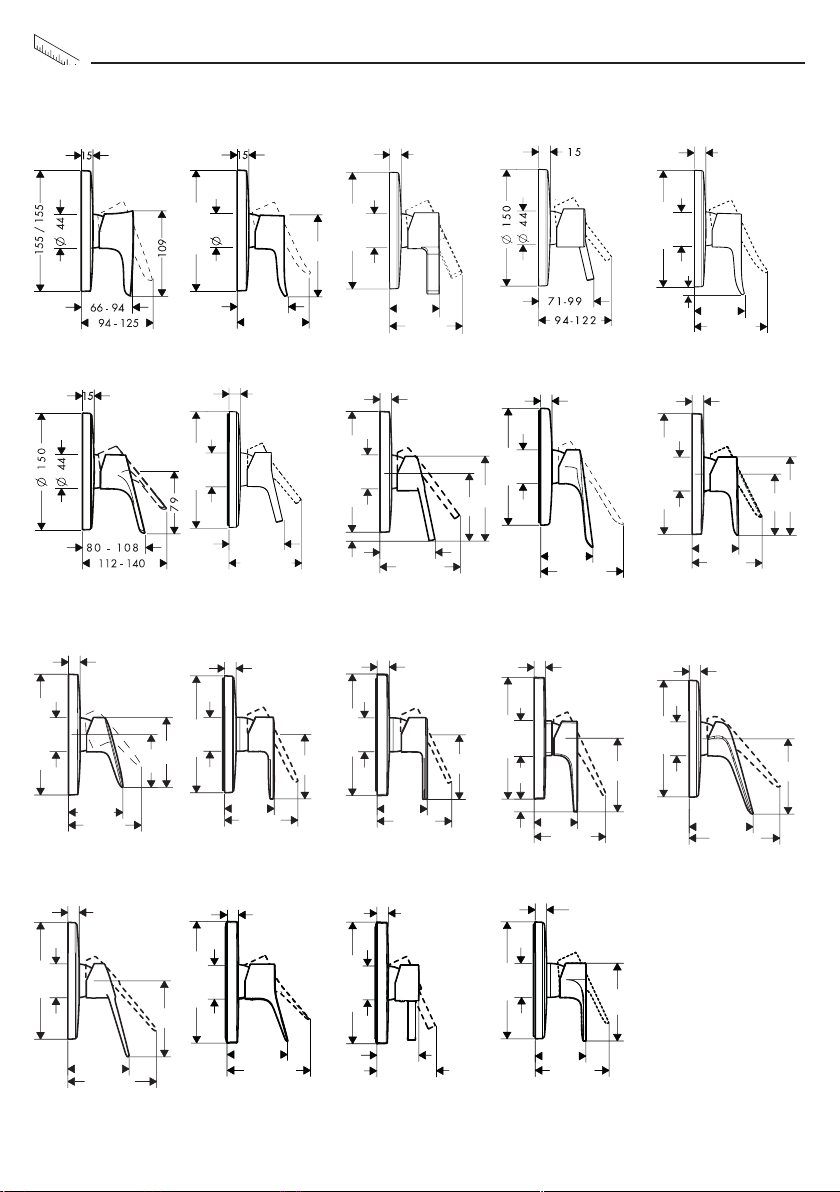

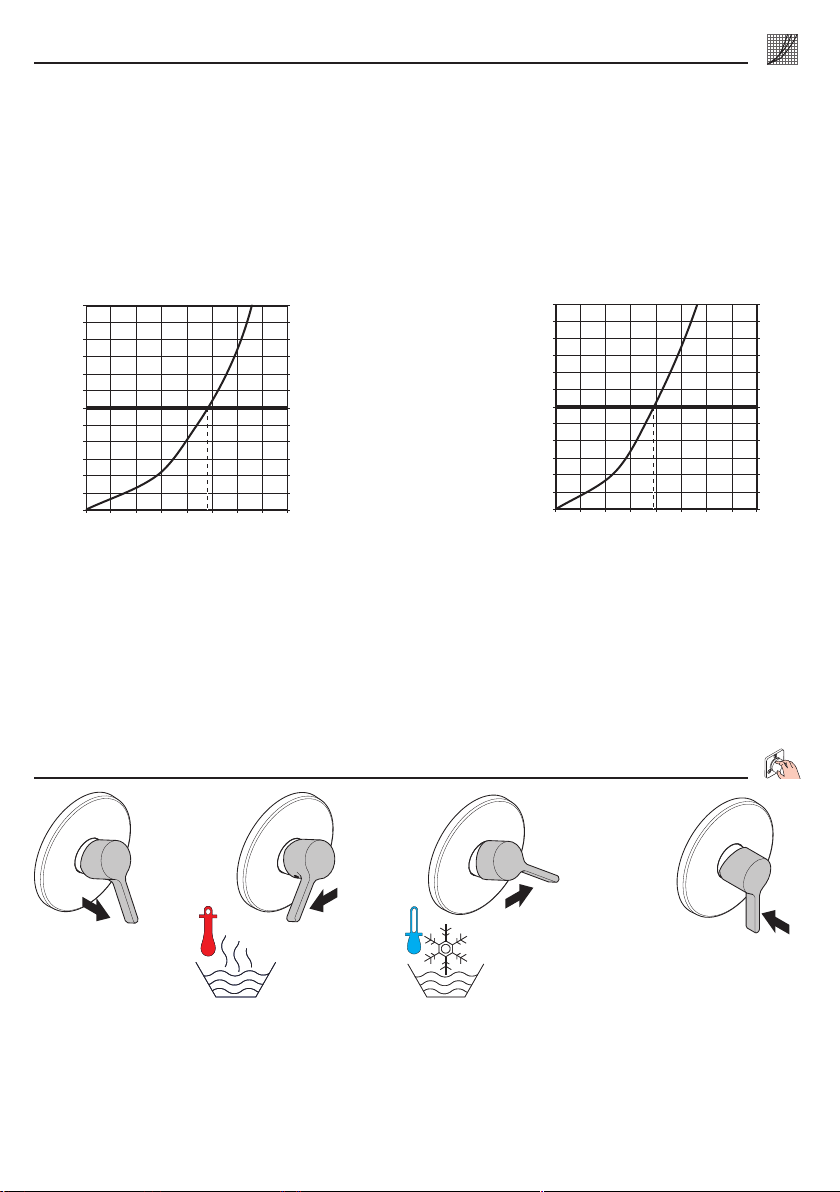

Maintenance (see page 38) Dimensions (see page 40) Flow diagram (see page 41)

free ﬂow

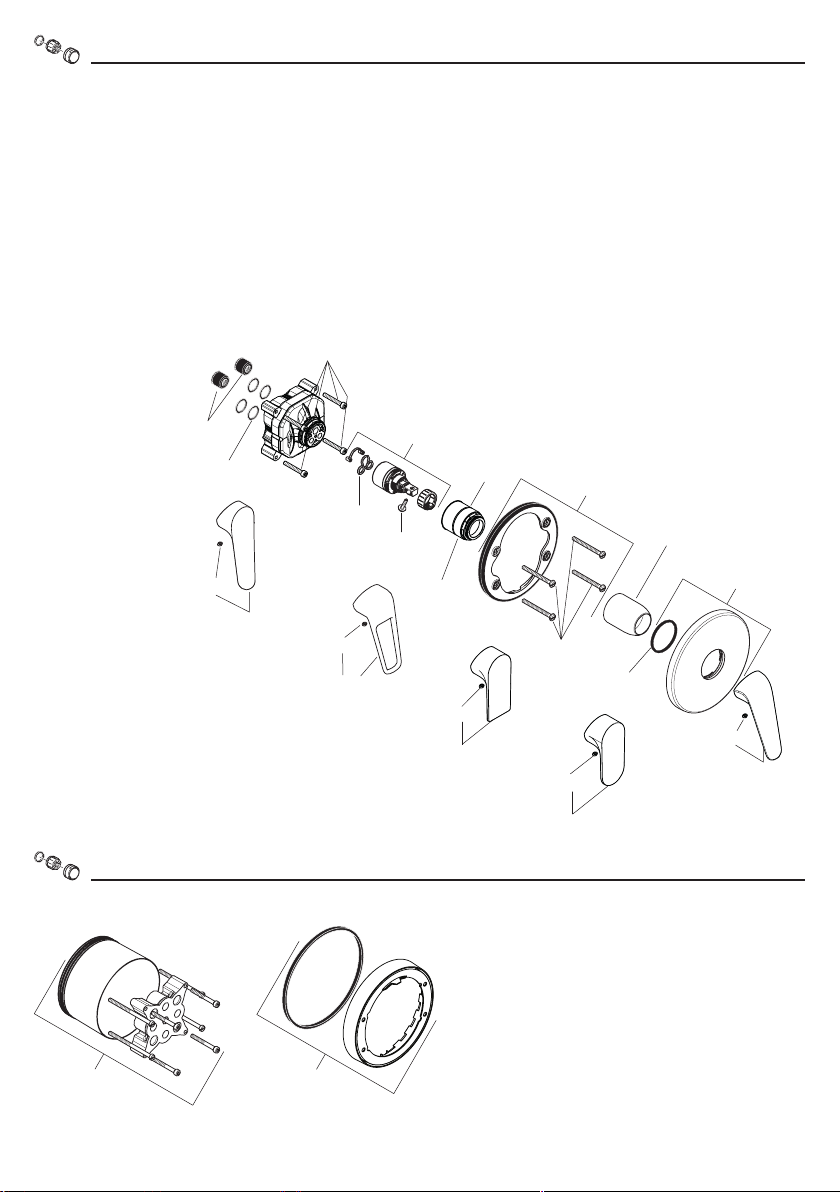

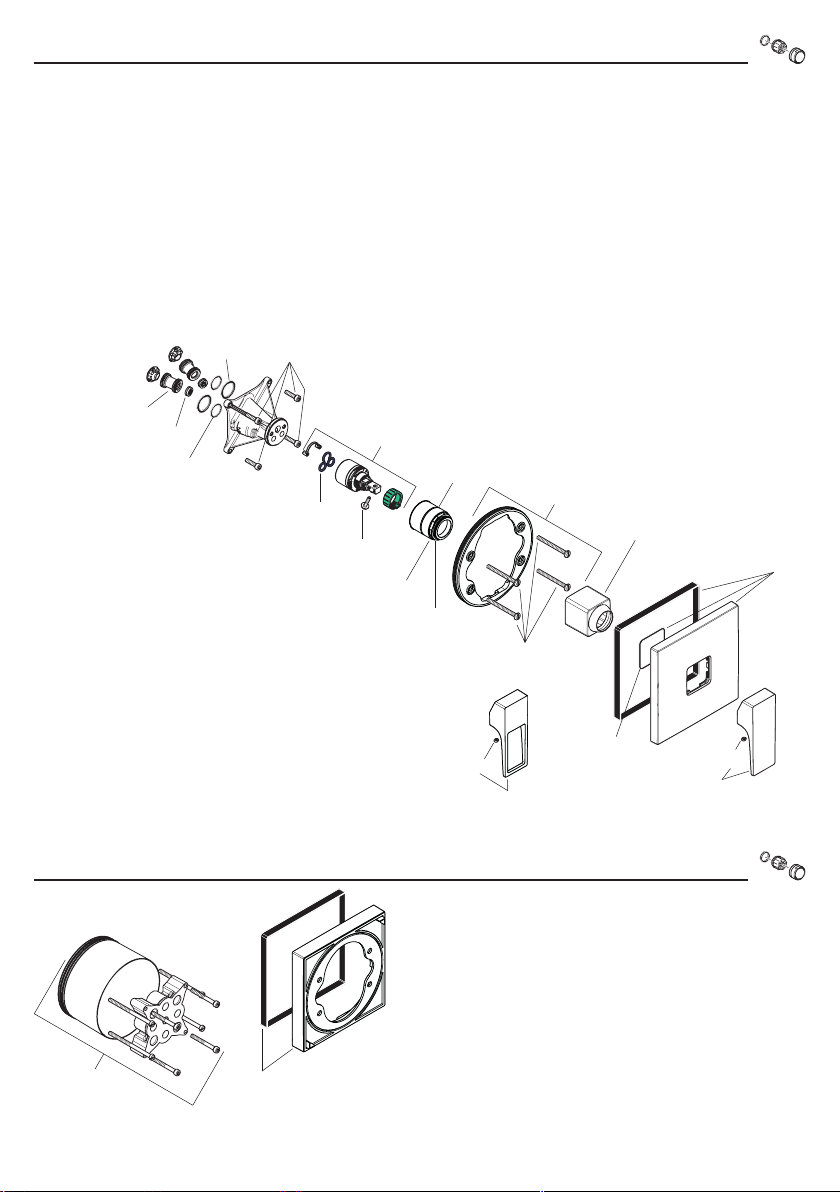

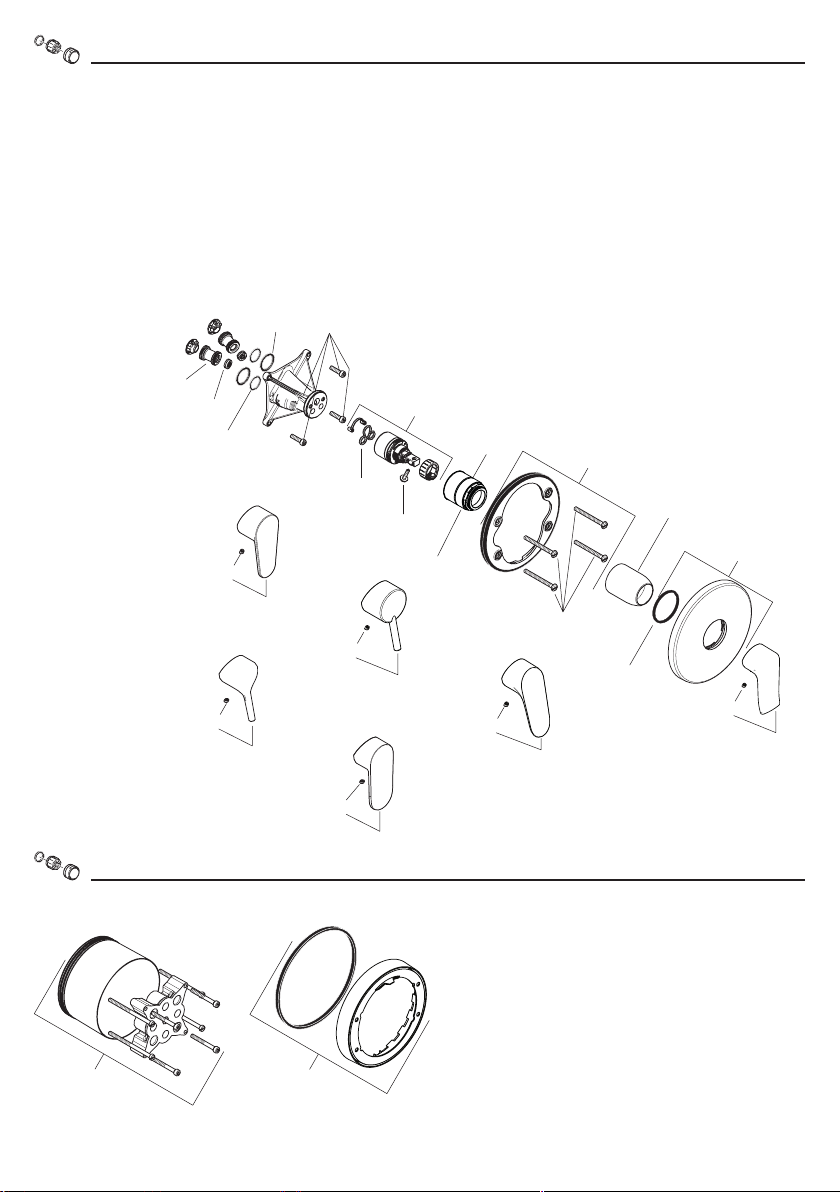

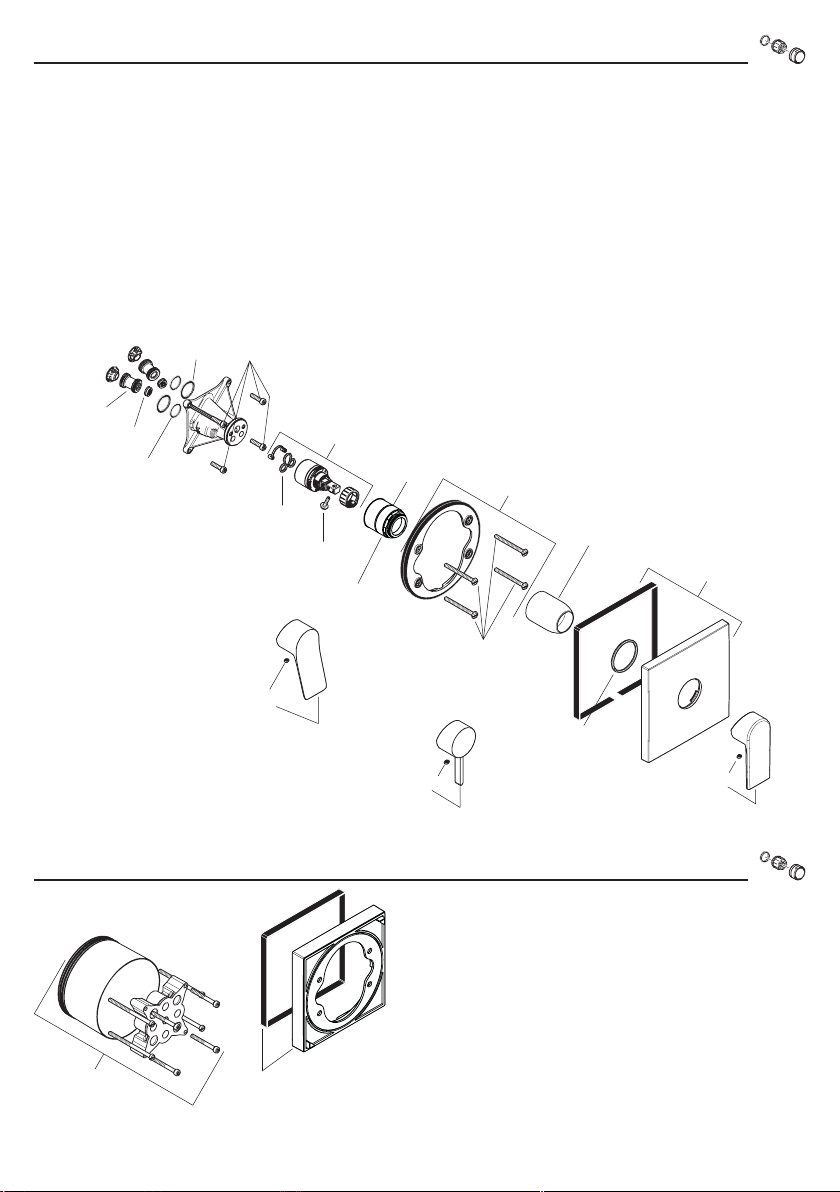

Spare parts (see page 42) Special accessories (see page 42)

order as an extra

• extension 25 mm #13595000

• Extension Set 22 mm (when wall is not deep enough)#15597XXX, #13597XXX, #13596000, #13593XXX

Cleaning (see page 37) Operation (see page 41) Test certiﬁcate (see page 47)

Fault Cause Remedy

Insuﬃcient water - EcoSmart dirty or leaking - Clean or exchange EcoSmart (see

page 38) Mixer stiﬀ - Cartridge defective, calciﬁed - Exchange cartridge Mixer dripping - Cartridge defective - Exchange cartridge Hot water temperature too low, no cold water. Instantaneous water heater starts up when cold water is selected.

- Hot water limiter incorrectly set - Set hot water limiter

- Crossﬂow - Exchange cartridge

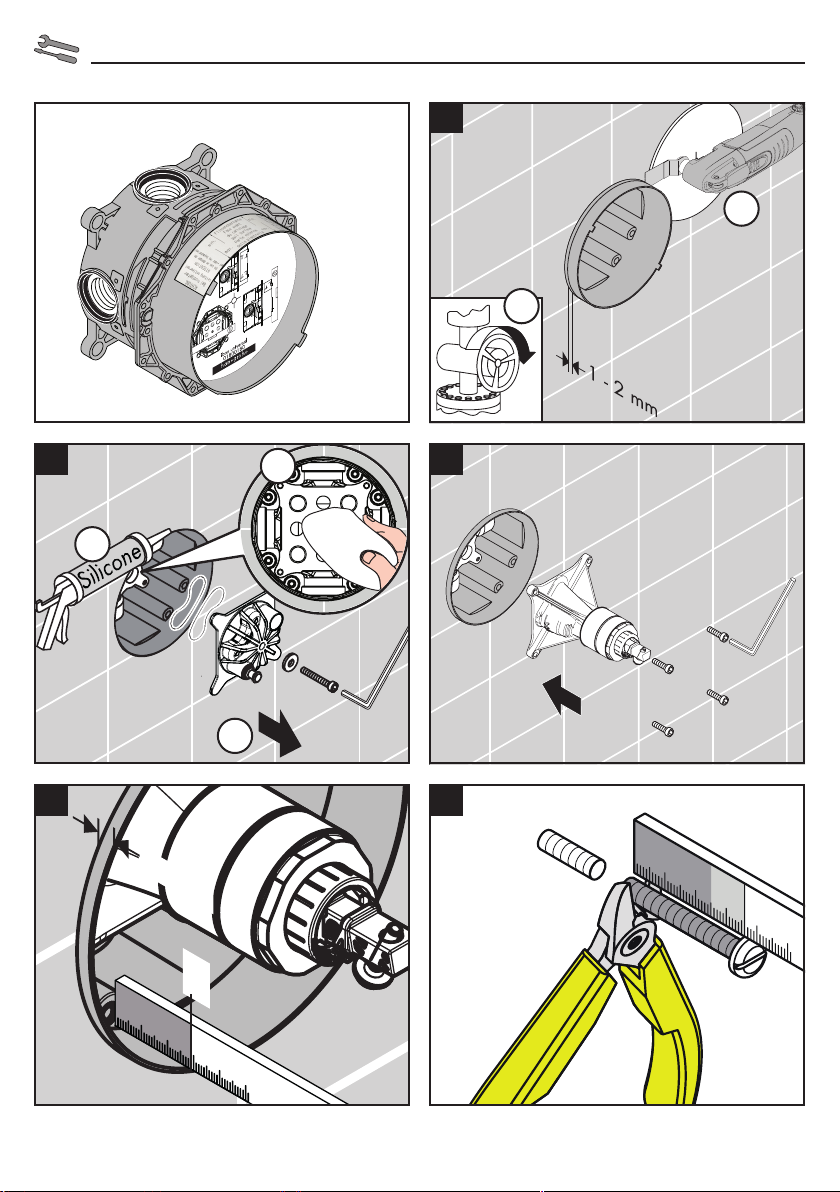

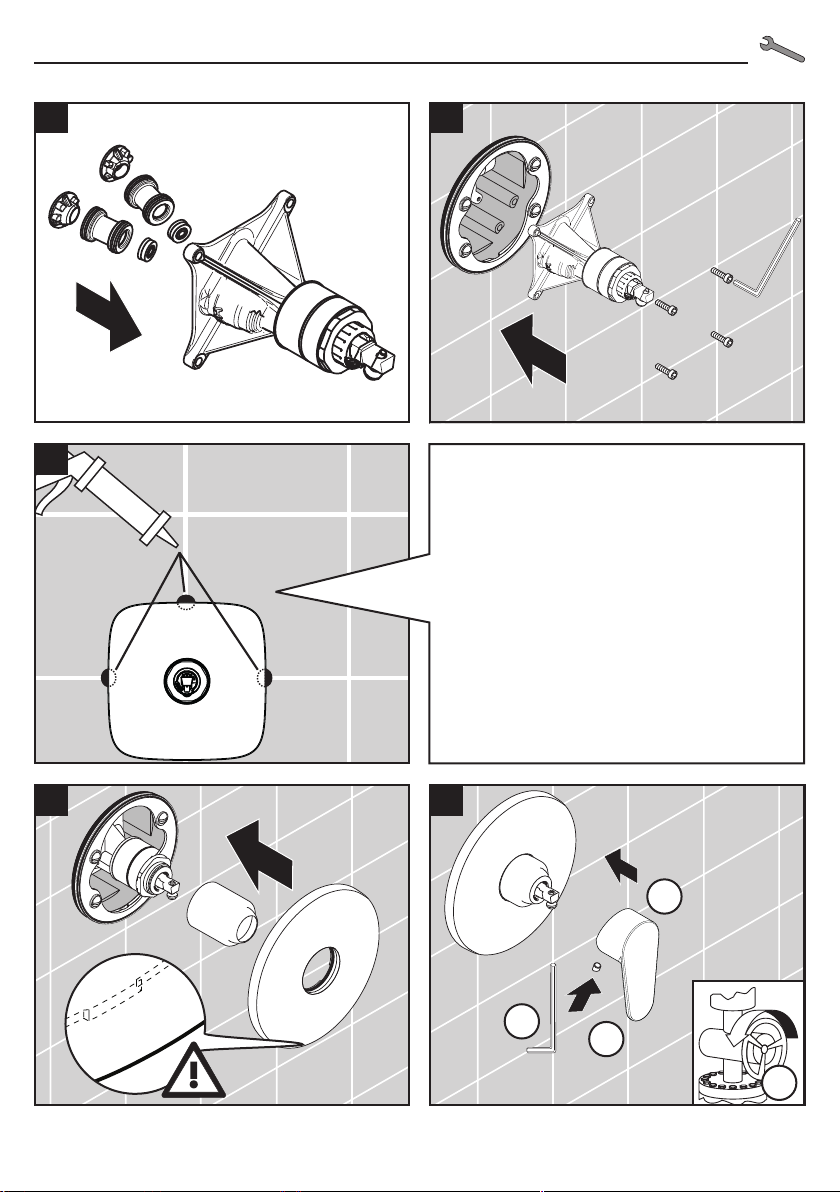

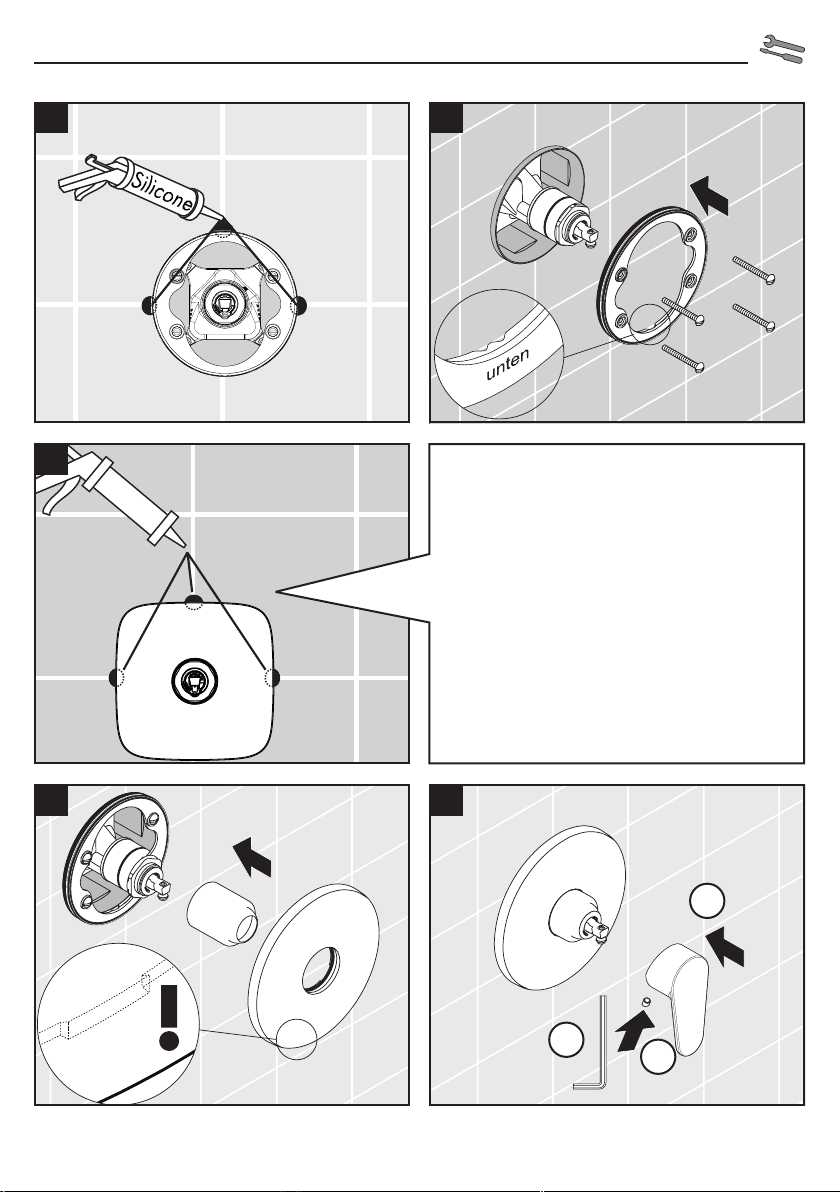

Assembly (see page 34)

Page 5

Italiano

Indicazioni sulla sicurezza

 Durante il montaggio, per pevitare ferite da schiaccia-

mento e da taglio bisogna indossare guanti protettivi.

 Il prodotto deve essere utilizzato esclusivamente per

fare il bagno e per l'igiene del corpo.

 Attenzione! Compensare le diﬀerenze di pressione tra

i collegamenti dell'acqua fredda e dell'acqua calda.

Istruzioni per il montaggio

• Prima del montaggio è necessario controllare che non

ci siano stati danni durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti eventuali danni di trasporto o delle superﬁci.

• Montare, lavare e controllare tubature e rubinetteria

rispettando le norme correnti.

• Vanno rispettate le direttive di installazione nazionali

vigenti nel rispettivo paese.

Dati tecnici

Pressione d'uso: max. 1 MPa Pressione d'uso consigliata: 0,1 - 0,5 MPa Pressione di prova: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Temperatura dell'acqua calda: max. 60°C Disinfezione termica: 70°C / 4 min

Il prodotto è concepito esclusivamente per acqua potabile!

Descrizione simbolo

Non utilizzare silicone contenente acido acetico!

Taratura (vedi pagg. 36)

Regolazione del limitatore di erogazione d'acqua calda. Un limitatore di erogazione di acqua calda in combinazione con le caldaie istantanee non è consigliabile.

Manutenzione (vedi pagg. 38) Ingombri (vedi pagg. 40) Diagramma ﬂusso (vedi pagg. 41)

portata libero

Parti di ricambio (vedi pagg. 42) Accessori speciali (vedi pagg. 42)

non contenuto nel volume di fornitura

• Prolunga 25 mm #13595000

• Prolunga 22 mm x set esterno (in caso di incasso troppo esterno al muro)#15597XXX, #13597XXX, #13596000, #13593XXX

Pulitura (vedi pagg. 37) Procedura (vedi pagg. 41) Segno di veriﬁca (vedi pagg. 47)

Problema Possibile causa Rimedio

Scarsità d'acqua - EcoSmart sporco o non ermetico - Pulire / sostituire del EcoSmart (vedi

pagg. 38) Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia Temperatura dell'acqua calda troppo bassa, niente acqua fredda, caldaia istantanea si accende quando si seleziona acqua fredda

- Limitazione dell'acqua calda regolata male

- Flusso incrociato - Sostituire la cartuccia

- Regolare la limitazione dell'acqua calda

Montaggio (vedi pagg. 34)

Page 6

Español

Indicaciones de seguridad

 Durante el montaje deben utilizarse guantes para

evitar heridas por aplastamiento o corte.

 El producto solo debe ser utilizado para ﬁnes de

baño, higiene y limpieza corporal.

 Grandes diferencias de presión en servicio entre

agua fría y agua caliente deben equilibrarse.

Indicaciones para el montaje

• Antes del montaje se debe examinarse el producto contra daños de transporte. Después de la instalación no se reconoce ningún daño de transporte o de superﬁcie.

• Los conductos y la grifería deben montarse, lavarse y comprobarse según las normas vigentes.

• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país respectivo.

Datos técnicos

Presión en servicio: max. 1 MPa Presión recomendada en servicio: 0,1 - 0,5 MPa Presión de prueba: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Temperatura del agua caliente: max. 60°C Desinfección térmica: 70°C / 4 min

El producto ha sido concebido exclusivamente para agua potable.

Descripción de símbolos

No utilizar silicona que contiene ácido acético!

Ajuste (ver página 36)

Ajuste del límite de agua caliente. En combinación con calentadores continuos no es recomendable utilizar un bloqueo de agua caliente.

Mantenimiento (ver página 38) Dimensiones (ver página 40) Diagrama de circulación

(ver página 41)

caudal libre

Repuestos (ver página 42) Opcional (ver página 42)

no incluido en el suministro

• Prolongación 25 mm #13595000

• Alargo 22 mm (en caso de pared delgada)#15597XXX, #13597XXX, #13596000, #13593XXX

Limpiar (ver página 37) Manejo (ver página 41) Marca de veriﬁcación

(ver página 47)

Problema Causa Solución

Sale poca agua - EcoSmart sucia o pierde - limpiar / cambiar EcoSmart (ver

página 38) Manecilla va dura - cartucho dañado - cambiar el cartucho Grifo pierde agua - cartucho dañado - cambiar el cartucho Temperatura del agua caliente demasiado baja, agua fría calentador se dispara al abrir agua fría

- tope de agua caliente mal - ajustar tope

- Flujo cruzado - cambiar el cartucho

Montaje (ver página 34)

Page 7

Nederlands

Veiligheidsinstructies

 Bij de montage moeten ter voorkoming van knel- en

snijwonden handschoenen worden gedragen.

 Het product mag alleen voor het wassen, hygiënische

doeleinden en voor de lichaamreiniging worden gebruikt.

 Grote drukverschillen tussen de koud- en warmwater-

toevoer dienen vermeden te worden.

Montage-instructies

• Vóór de montage moet het product gecontroleerd

worden op transportschade. Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.

• De leidingen en armaturen moeten gemonteerd,

gespoeld en gecontroleerd worden volgens de geldige normen.

• De in de overeenkomstige landen geldende installa-

tierichtlijnen moeten nageleefd worden.

Technische gegevens

Werkdruk: max. max. 1 MPa Aanbevolen werkdruk: 0,1 - 0,5 MPa Getest bij: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Temperatuur warm water: max. 60°C Thermische desinfectie: 70°C / 4 min

Het product is uitsluitend ontworpen voor drinkwater!

Symboolbeschrijving

Gebruik geen zuurhoudende silicone!

Instellen (zie blz. 36)

Instellen van de warmwaterbegrenzing. In combinatie met een doorstromer is een warmwaterblokkering niet aanbevelenswaardig.

Onderhoud (zie blz. 38) Maten (zie blz. 40) Doorstroomdiagram (zie blz. 41)

vrije doorstroom

Service onderdelen (zie blz. 42) Toebehoren (zie blz. 42)

behoort niet tot het leveringspakket

• Verlengstuk 25 mm #13595000

• verlengset 22 mm (bij geringe inbouwdiepte)#15597XXX, #13597XXX, #13596000, #13593XXX

Reinigen (zie blz. 37) Bediening (zie blz. 41) Keurmerk (zie blz. 47)

Storing Oorzaak Oplossing

Weinig water - EcoSmart vervuild of defect - EcoSmart reinigen / uitwisselen (zie

blz. 38) Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen Mengkraan lekt - Kardoes defect - Kardoes uitwisselen Warmwater temperatuur te laag, geen koud water. Doorstroomtoestel springt aan wanneer koud water gekozen is.

- Heetwaterbegrenzer verkeerd ingesteld

- Kruisstroom - Kardoes uitwisselen

- Heetwaterbegrenzer instellen

Montage (zie blz. 34)

Page 8

Dansk

Sikkerhedsanvisninger

 Ved monteringen skal der bruges handsker for at

undgå kvæstelser og snitsår.

 Produktet må kun bruges til bade-, hygiejne og

kropsrengøringsformål.

 Større trykforskelle mellem koldt og varmt vand bør

udjævnes.

Monteringsanvisninger

• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen godkendes transportskader eller skader på overﬂaden ikke længere.

• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gældende standarder.

• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.

Tekniske data

Driftstryk: max. 1 MPa Anbefalet driftstryk: 0,1 - 0,5 MPa Prøvetryk: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Varmtvandstemperatur: max. 60°C Termisk desinfektion: 70°C / 4 min

Produktet er udelukkende beregnet til drikkevand!

Symbolbeskrivelse

Der må ikke benyttes eddikesyreholdig silikone!

Forindstilling (se s. 36)

Indstilling af varmvandsbegrænsningen. I forbindelse med gennemstrømningsvandvarmere anbefaler vi ikke en varmvandsspærre.

Service (se s. 38) Målene (se s. 40) Gennemstrømningsdiagram

(se s. 41)

fri gennemstrømning

Reservedele (se s. 42) Specialtilbehør (se s. 42)

ikke med i leveringsomfang

• Forlængersæt 25 mm #13595000

• Forlænger 22 mm (ved for stor indbygningsdybde)#15597XXX, #13597XXX, #13596000, #13593XXX

Rengøring (se s. 37) Brugsanvisning (se s. 41) Godkendelse (se s. 47)

Fejl Årsag Hjælp

For lidt vand - EcoSmart er snavset eller utæt. - Rengør / udskift EcoSmart (se s. 38) Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche Armaturet drypper - Defekt kartusche - Udskift kartusche For lav varmtvandstemperatur. Ingen

koldt vand. Vandvarmeren starter, når der åbnes for det kolde vand.

- Varmtvandsbegræns-ningen er forkert indstillet

- Kryds-ﬂow - Udskift kartusche

- Indstil varmtvandsbe-grænsningen

Montering (se s. 34)

Page 9

Português

Avisos de segurança

 Durante a montagem devem ser utilizadas luvas de

protecção, de modo a evitar ferimentos resultantes de entalamentos e de cortes.

 O produto só pode ser utilizado para ﬁns de higiene

pessoal.

 Grandes diferenças entre as pressões das águas

quente e fria devem ser compensadas.

Avisos de montagem

• Antes da montagem deve-se controlar o produto relativamente a danos de transporte. Após a montagem não são aceites quaisquer danos de transporte ou de superfície.

• As tubagens e a torneira têm que ser montadas, enxaguadas e veriﬁcadas de acordo com as normas em vigor.

• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.

Dados Técnicos

Pressão de funcionamento: max. 1 MPa Pressão de func. recomendada: 0,1 - 0,5 MPa Pressão testada: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Temperatura da água quente: max. 60°C Desinfecção térmica: 70°C / 4 min

Este produto foi única e exclusivamente concebido para água potável!

Descrição do símbolo

Não utilizar silicone que contenha ácido acético!

Aﬁnação (ver página 36)

Ajuste do limitador de água quente. Em combinação com um esquentador, não é recomendável o uso de um bloqueio de água quente.

Manutenção (ver página 38) Medidas (ver página 40) Fluxograma (ver página 41)

caudal livre

Peças de substituição

(ver página 42) Acessórios especiais (ver página 42)

não incluído no volume de fornecimento

• Crescente 25 mm #13595000

• Crescente 22 mm (quando instalado demasiado longe da parede)#15597XXX, #13597XXX, #13596000, #13593XXX

Limpeza (ver página 37) Funcionamento (ver página 41) Marca de controlo (ver página 47)

Falha Causa Solução

Água insuﬁciente - EcoSmart sujo ou com fugas - Limpar / trocar o EcoSmart (ver

página 38) Misturadora perra - Cartucho defeituoso,calciﬁcado - Substituir o cartucho Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho Temperatura da água quente muito baixa, sem água fria. O esquentador dispara quando a água fria está seleccionada.

- O limitador de temperatura está incorrectamente colocado

- Fluxo cruzado - Substituir o cartucho

- Regular o limitador de temperatura

Montagem (ver página 34)

Page 10

Polski

Wskazówki bezpieczeństwa

 Aby uniknąć zranień na skutek zgniecenia lub

przecięcia, podczas montażu należy nosić rękawice ochronne.

 Produkt może być używany tylko do kąpieli, higieny i

czyszczenia ciała.

 Znaczne różnice ciśnień na dopływach ciepłej i

zimnej wody muszą zostać wyrównane.

Wskazówki montażowe

• Przed montażem należy skontrolować produkt pod kątem szkód transportowych. Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.

• Przewody i armatura muszą być montowane, płukane i kontrolowane według obowiązujących norm.

• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym kraju.

Dane techniczne

Ciśnienie robocze: maks. 1 MPa Zalecane ciśnienie robocze: 0,1 - 0,5 MPa Ciśnienie próbne: 1,6 MPa (1 MPa = 10 bary = 147 PSI) Temperatura wody gorącej: maks. 60°C Dezynfekcja termiczna: 70°C / 4 min

Produkt przeznaczony wyłącznie do wody pitnej!

Opis symbolu

Nie stosować silikonów zawierających kwas octowy!

Ustawianie (patrz strona 36)

Ustawianie ogranicznika ciepłej wody. Używanie ogranicznika temperatury wody w połączeniu z przepływowym podgrzewaczem wody nie jest zalecane.

Konserwacja (patrz strona 38) Wymiary (patrz strona 40) Schemat przepływu (patrz strona 41)

swobodny przepływ

Części serwisowe (patrz strona 42) Wyposażenie specjalne

(patrz strona 42)

Nie jest częścią dostawy

• Przedłużka 25 mm #13595000

• Rozeta maskująca 22 mm (przy małej głębokości zabudowy)#15597XXX, #13597XXX, #13596000, #13593XXX

Czyszczenie (patrz strona 37) Obsługa (patrz strona 41) Znak jakości (patrz strona 47)

Usterka Przyczyna Pomoc

Mała ilość wody - Zabrudzony / uszkodzony

EcoSmart Uchwyt armatury pracuje z wysiłkiem - Uszkodzony wkład, zakamieniony - Wymiana wkładu Armatura cieknie - Uszkodzony wkład - Wymiana wkładu Za niska temperatura ciepłej wody, brak zimnej wody. Przepływowy podgrzewacz wody uruchamia się, gdy wybiera się zimną wodę.

- Niewłaściwe ustawienie ogranicznik ciepłej wody

- Przepływ krzyżowy - Wymiana wkładu

Montaż (patrz strona 34)

- Oczyścić wzgl. wymienić EcoSmart (patrz strona 38)

- Ustawić ogranicznik ciepłej wody

Page 11

Česky

Bezpečnostní pokyny

 Pro zabránění řezným zraněním a pohmožděninám je

nutné při montáži nosit rukavice.

 Produkt smí být používán pouze ke koupání a za

účelem tělesné hygieny.

 Je nutné vyrovnat velké rozdíly tlaku mezi přípoji

studené a teplé vody.

Pokyny k montáži

• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen. Po zabudování nebudou uznány žádné škody způsobené transportem nebo poškození povrchu.

• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle platných norem.

• Je třeba dodržovat montážní pravidla platné v dané zemi.

Technické údaje

Provozní tlak: max. 1 MPa Doporučený provozní tlak: 0,1 - 0,5 MPa Zkušební tlak: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Teplota horké vody: max. 60°C Tepelná desinfekce: 70°C / 4 min

Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.

Popis symbolů

Nepoužívat silikon s obsahem kyseliny octové!

Nastavení (viz strana 36)

Nastavení omezovače teplé vody. Ve spojení s průtokovým ohřívačem se použití uzávěru teplé vody nedoporučuje.

Údržba (viz strana 38) Rozmìry (viz strana 40) Diagram průtoku (viz strana 41)

volný průtok

Servisní díly (viz strana 42) Zvláštní příslušenství (viz strana 42)

není součástí dodávky

• prodloužení 25 mm #13595000

• prodloužení 22 mm (při malé hloubce zabudování)#15597XXX, #13597XXX, #13596000, #13593XXX

Čištění (viz strana 37) Ovládání (viz strana 41) Zkušební značka (viz strana 47)

Porucha Příčina Odstranění

Málo vody - Znečištěný nebo netěsný EcoSmart - vyčistit resp. vyměnit EcoSmart (viz

strana 38)

Armatura jde ztěžka - Kartuše je vadná, zanesená·vodním

kamenem Armatura odkapává - Kartuše je vadná - Kartuši vyměnit nízká teplota teplé vody .žádná studená voda průtokový ohřívač naskočí, když se navolí studená voda

- Špatně nastavená zarážka pro teplou vodu

- Křížení toků - Kartuši vyměnit

- Kartuši vyměnit

- Seřídit zarážku pro teplou vodu

Montáž (viz strana 34)

Page 12

Slovensky

Bezpečnostné pokyny

 Pri montáži musíte nosiť rukavice, aby ste predišli

pomliaždeninám a rezným poraneniam.

 Produkt sa smie používať len na kúpanie a telesnú

hygienu.

 Veľké rozdiely v tlaku medzi prípojkami studenej a

teplej vody musia byť vyrovnané.

Pokyny pre montáž

• Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškodený. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo poškodenia povrchu.

• Potrubia a vybavenie musia byť namontované, prepláchnuté a vybavené v platnom normami.

• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v krajinách.

Technické údaje

Prevádzkový tlak: max. 1 MPa Doporučený prevádzkový tlak: 0,1 - 0,5 MPa Skúšobný tlak: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Teplota teplej vody: max. 60°C Termická dezinfekcia: 70°C / 4 min

Výrobok je koncipovaný výhradne pre pitnú vodu!

Popis symbolov

Nepoužívať silikón s obsahom kyseliny octovej!

Nastavenie (viď strana 36)

Nastavenie obmedzenia teplej vody. V spojení s prietokovými ohrievačmi sa neodporúča použitie obmedzovača teplej vody.

Údržba (viď strana 38) Rozmery (viď strana 40) Diagram prietoku (viď strana 41)

volný prietok

Servisné diely (viď strana 42) Zvláštne príslušenstvo

(viď strana 42)

nie je súčasťou dodávky

• Predlženie 25 mm #13595000

• Predĺženie 22 mm (pri malej montážnej hĺbke)#15597XXX, #13597XXX, #13596000, #13593XXX

Čistenie (viď strana 37) Obsluha (viď strana 41) Osvedčenie o skúške (viď strana 47)

Porucha Príčina Pomoc

Málo vody - Znečistený alebo netesný EcoSmart - Vyčistiť resp. vymeniť EcoSmart (viď

strana 38)

Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté

usadeniny Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu Málo teplá voda, žiadna studená voda, prietokový ohrievač naskočí, keď sa navolí studená voda.

- Nesprávne nastavená zarážka na teplú vodu

- Kríženie tokov - Vymeniť kartušu

Montáž (viď strana 34)

- Vymeniť kartušu

- Nastavenie zarážky na teplú vodu

Page 13

中文

安全技巧

 装配时为避免挤压和切割受伤,必须戴上手套.  本产品只允许作为洗浴,卫生和洁身之用.  冷热水管间过大的压力差必须予以平衡.

安装提示

• 安装前必须检查产品是否受到运输损害.安装后将不认可运输损害或表面损伤.

• 管道和阀门必须根据通用标准进行安装,冲洗和检查.

• 请遵守当地国家现行的安装规定.

技术参数

工作压强: 最大1MPa 推荐工作压强: 0,1-0,5MPa 测试压强: 1,6MPa  (1MPa=10bar=147PSI) 热水温度: 最大60°C 热力消毒: 70°C/4分钟

该产品专为饮用水设计!

符号说明

请勿使用含有乙酸的硅胶!

调节 (参见第页36)

热水温度调节.如果使用即热式喷头,则不建议安装热水阀门.

保养 (参见第页38)

大小 (参见第页40)

流量示意图 (参见第页41)

 时的流速

备用零件 (参见第页42)

选装附件 (参见第页42)

 不在供货范围内

• 加长25mm#13595000

• 加长件22mm(墙壁不够深时)#15597XXX, #13597XXX,#13596000,#13593XXX

清洗 (参见第页37)

操作 (参见第页41)

检验标记 (参见第页47)

问题原因补救

龙头出水量小 - EcoSmart脏污或泄漏 - 清洁或更换EcoSmart(参见第页38) 龙头不灵活 - 阀芯损坏,结垢 - 更换阀芯龙头滴水 - 阀芯损坏 - 更换阀芯热水温度过低,没有冷水.选择冷

水时,热水器启动.

- 温度限制器设置错误 - 设置温度限制器

- 交叉流动 - 更换阀芯

安装 (参见第页34)

Page 14

Русский

Указания по технике безопасности

 Во время монтажа следует надеть перчатки во

избежание прищемления и порезов.

 Изделие разрешается использовать только в

гигиенических целях: для принятия ванны и личной гигиены.

 донного клапа. Перед установкой смесителя

необходимо регулировочными кранами выровнять авление холодной и горячей воды при помощи вентмлей регулирующих подачу воды в квартиру.

Указания по монтажу

• Перед монтажом следует проверить изделие на предмет повреждений при перевозке. После монтажа претензии о возмещении ущерба за повреждения при перевозке или повреждения поверхностей не принимаются.

• Трубы и арматура должны быть установлены, промыты и проверены в соответствии с действующими нормами.

• Необходимо соблюдать требования по монтажу, действующие в соответствующих странах.

Технические данные

Рабочее давление: не более. 1 МПа Рекомендуемое рабочее давление: 0,1 - 0,5 МПа Давлении: 1,6 МПа (1 МПа = 10 bar = 147 PSI) Температура горячей воды: не более. 60°C Термическая дезинфекция: 70°C / 4 мин

Изделие предназначено исключительно для питьевой воды!

Описание символов

Не применяйте силикон, содержащий уксусную кислоту.

Подгонка (см. стр. 36)

Регулировка ограничителя горячей воды. В сочетании с проточными нагревателями не рекомендуется использовать блокировку воды.

Техническое обслуживание

(см. стр. 38)

Размеры (см. стр. 40) Схема потока (см. стр. 41)

cвободное истечение

Κомплеκт (см. стр. 42) Специальные принадлежности

(см. стр. 42)

не включено в объем поставки!

• Удлинение 25 мм #13595000

• Удлинение 22 мм (при малой глубине установки)#15597XXX, #13597XXX, #13596000, #13593XXX

Очистка (см. стр. 37) Эксплуатация (см. стр. 41) Знак технического контроля

(см. стр. 47)

Неисправность Причина Устранение неисправности

недостаточный давление (если устан напор воды) Арматура работает с усилием - Картридж неисправен, засорение

Арматура протекает - Картридж неисправен - Замените картридж Слишком низкая температура

горячей воды. Проточный нагреватель запускается при выборе холодной воды.

- EcoSmart загрязнен / неисправен - Очистите или замените EcoSmart (см. стр. 38)

- Замените картридж

накипью

- Ограничение горячей воды

отрегулировано неправильно

- Перекрестный поток - Замените картридж

- Отрегулируйте ограничение горячей воды

Монтаж (см. стр. 34)

Page 15

Suomi

Turvallisuusohjeet

 Asennuksessa on käytettävä käsineitä puristumien ja

viiltojen aiheuttamien tapaturmien estämiseksi.

 Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja

puhdistustarkoituksiin.

 Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä

on tasattava.

Asennusohjeet

• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuksen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.

• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien standardien mukaisesti.

• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.

Tekniset tiedot

Käyttöpaine: maks. 1 MPa Suositeltu käyttöpaine: 0,1 - 0,5 MPa Koestuspaine: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Kuuman veden lämpötila: maks. 60°C Lämpödesinfektio: 70°C / 4 min

Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!

Merkin kuvaus

Älä käytä etikkahappopitoista silikonia!

Säätö (katso sivu 36)

Lämpötilan rajoittimen säätäminen. Emme suosittele käyttämään lämpötilan rajoitinta vedenlämmittimen (läpivirtauskuumennin) yhteydessä.

Huolto (katso sivu 38) Mitat (katso sivu 40) Virtausdiagrammi (katso sivu 41)

vapaa läpivirtaus

Varaosat (katso sivu 42) Erityisvaruste (katso sivu 42)

ei kuulu toimitukseen

• Pidennys 25 mm #13595000

• Pidennys 22 mm (pienemmällä asennussyvyydellä)#15597XXX, #13597XXX, #13596000, #13593XXX

Puhdistus (katso sivu 37) Käyttö (katso sivu 41) Koestusmerkki (katso sivu 47)

Häiriö Syy Toimenpide

Vähän vettä - EcoSmart likaantunut / viallinen - Puhdista tai vaihda EcoSmart (katso

sivu 38) Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna Lämminveden lämpötila liian alhainen, ei kylmää vettä. Läpivirtauskuumennin käynnistyy kylmää vettä otettaessa.

- Lämminveden rajoitin väärin säädetty

- Ristiinvirtaus - Vaihda patruuna

- Säädä lämminveden rajoitin

Asennus (katso sivu 34)

Page 16

Svenska

Säkerhetsanvisningar

 Handskar ska bäras under monteringsarbetet så att

man kan undvika kläm- och skärskador.

 Produkten får bara användas till kroppshygien med

bad och dusch.

 Stora tryckskillnader mellan anslutningarna för varmt

och kallt vatten måste utjämnas.

Monteringsanvisningar

• Det måste undersökas om produkten har transportskador innan den monteras. Efter monteringen accepteras inga transport- eller ytskiktskador.

• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras enligt de gällande normerna.

• De installationsriktlinjer som gäller i länderna ska följas.

Tekniska data

Driftstryck: max. 1 MPa Rek. driftstryck: 0,1 - 0,5 MPa Tryck vid provtryckning: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Varmvattentemperatur: max. 60°C Termisk desinfektion: 70°C / 4 min

Produkten är enbart avsedd för dricksvatten!

Symbolförklaring

Använd inte silikon som innehåller ättiksyra!

Justering (se sidan 36)

Ställa in varmvattenregleringen. Tillsammans med varmvattenberedare rekommenderas inte en varmvattenspärr.

Skötsel (se sidan 38) Måtten (se sidan 40) Flödesschema (se sidan 41)

fri genomströmning

Reservdelar (se sidan 42) Specialtillbehör (se sidan 42)

medföljer ej leveransen

• Förlängning 25 mm #13595000

• Förlängning 22 mm (vid litet monteringsdjup)#15597XXX, #13597XXX, #13596000, #13593XXX

Rengöring (se sidan 37) Hantering (se sidan 41) Testsigill (se sidan 47)

Störning Orsak Åtgärd

För lite vatten - EcoSmart nedsmutsad/defekt - Rengör eller byt ut EcoSmart (se

sidan 38) Blandare är trög - Patron defekt, förkalkad - Byt ut patron Blandare droppar - Patron defekt - Byt ut patron För låg varmvattentemperatur, inget kallvatten. Varmvattenberedaren slår på när kallvatten väljs.

- Varmvattenreglering felaktigt inställd - Ställ in varmvattenreglering

- Korsﬂöde - Byt ut patron

Montering (se sidan 34)

Page 17

Lietuviškai

Saugumo technikos nurodymai

 Apsaugai nuo užspaudimo ir įsipjovimo montavimo

metu mūvėkite pirštines.

 Gaminys turi būti naudojamas tik maudymuisi, kūno

higienai ir švarai palaikyti.

 Turi būti išlyginti šalto ir karšto slėgio nelygumai.

Montavimo instrukcija

• Prieš montuojant būtina patikrinti, ar gaminys nebuvo

pažeistas transportavimo metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų nepriimamos.

• Vamzdžiai ir sujungimai turi būti montuojami,

plaunami ir tikrinami pagal galiojančias normas.

• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl

įrengimo.

Techniniai duomenys

Darbinis slėgis: ne daugiau kaip 1 MPa Rekomenduojamas slėgis: 0,1 - 0,5 MPa Bandomasis slėgis: 1,6 MPa (1 MPa = 10 barų = 147 PSI) Karšto vandens temperatūra: ne daugiau kaip 60°C Terminis dezinfekavimas: 70°C / 4 min

Produktas skirtas tik geriamajam vandeniui!

Simbolio aprašymas

Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!

Reguliavimas (žr. psl. 36)

Karšto vandens ribojimas. Kartu su cirkuliaciniais šildytuvais nerekomenduojama naudoti karšto vandens blokavimo įtaisų.

Techninis aptarnavimas (žr. psl. 38) Išmatavimai (žr. psl. 40) Pralaidumo diagrama (žr. psl. 41)

laisvas vandens pralaidumas

Atsarginės dalys (žr. psl. 42) Specialūs priedai (žr. psl. 42)

nėra pridedama

• Ilgiklis 25 mm #13595000

• Ilgiklis 22 mm (esant nepakankamam sienos gyliui)#15597XXX, #13597XXX, #13596000, #13593XXX

Valymas (žr. psl. 37) Eksploatacija (žr. psl. 41) Bandymo pažyma (žr. psl. 47)

Gedimas Priežastis Priemonė

Per maža srovė - EcoSmart purvinas arba sugedęs - Išvalykite arba pakeiskite "EcoS-

mart" (žr. psl. 38) Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę Per maža karšto vandens temperatūra, nėra šalto vandens. Momentinis pašildytojas pradeda veikti, kai naudojamas šalta vanduo

- Neteisingai nustatytas karšto vandens ribotuvas

- Kryžminė srovė - Pakeisti kasetę

- Nustatyti karšto vandens ribotuvą

Montavimas (žr. psl. 34)

Page 18

Hrvatski

Sigurnosne upute

 Prilikom montaže se radi sprječavanja prignječenja i

posjekotina moraju nositi rukavice.

 Proizvod se smije primjenjivati samo za kupanje,

tuširanje i osobnu higijenu.

 Velika razlika u pritisku između vruće i hladne vode

mora biti izbalansirana.

Upute za montažu

• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i transportna oštećenja.

• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim normama.

• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.

Tehnički podatci

Najveći dopušteni tlak: tlak 1 MPa Preporučeni tlak: 0,1 - 0,5 MPa Probni tlak: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Temperatura vruće vode: tlak 60°C Termička dezinfekcija: 70°C / 4 min

Proizvod je koncipiran isključivo za pitku vodu!

Opis simbola

Nemojte koristiti silikon koji sadrži octenu kiselinu!

Regulacija (pogledaj stranicu 36)

Namještanje limitera tople vode. U kombinaciji s protočnim bojlerima nije preporučljiva primjena sustava za blokiranje dotoka tople vode.

Održavanje (pogledaj stranicu 38) Mjere (pogledaj stranicu 40) Dijagram protoka

(pogledaj stranicu 41)

slobodan protok

Rezervni djelovi

(pogledaj stranicu 42) Posebni pribor (pogledaj stranicu 42)

Nije sadržano u isporuci!

• Produljenje 25 mm #13595000

• Produljenje 22 mm (kod manje dubine ugradnje)#15597XXX, #13597XXX, #13596000, #13593XXX

Čišćenje (pogledaj stranicu 37) Upotreba (pogledaj stranicu 41) Oznaka testiranja

(pogledaj stranicu 47)

Greška Uzrok Otklanjanje

Nedovoljno vode - EcoSmart je prljav/neispravan - Očistite odnosno zamijenite

EcoSmart (pogledaj stranicu 38)

Ručica se zaglavila - Neispravan uložak Taloženje

kamenca Slavina kaplje - Neispravan uložak - Zamijenite uložak Preniska temperatura vruće vode, nedostatak hladne vode. Protočni bojler se pali pri podešenoj funkciji za protok hladne vode

Sastavljanje (pogledaj stranicu 34)

- Limiter vruće vode nije dobro podešen

- Križni tok vode - Zamijenite uložak

- Zamijenite uložak

- Podesite limiter vruće vode

Page 19

Română

Instrucţiuni de siguranţă

 La montare utilizaţi mănuşi pentru evitarea contuziuni-

lor şi tăierii mâinilor.

 Produsul poate ﬁ utilizat doar pentru spălarea,

menţinerea igienei şi curăţarea corpului.

 Diferenţele de presiune mari între alimentarea cu apă

rece şi apă caldă trebuie echilibrate.

Instrucţiuni de montare

• Înainte de instalare veriﬁcaţi, dacă produsul prezintă deteriorări de transport. După instalare garanţia nu acoperă deteriorările de transport şi cele de suprafaţă.

• Conductele şi bateriile trebuie montate, spălate şi veriﬁcate conform normelor în vigoare.

• Respectaţi reglementările referitoare la instalare valabile în ţara respectivă.

Date tehnice

Presiune de funcţionare: max. 1 MPa Presiune de funcţionare recomandată: 0,1 - 0,5 MPa Presiune de veriﬁcare: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Temperatura apei calde: max. 60°C Dezinfecţie termică: 70°C / 4 min

Produsul este destinat exclusiv pentru apă potabilă.

Descrierea simbolurilor

Nu utilizaţi silicon cu conţinut de acid acetic!

Reglare (vezi pag. 36)

Reglarea limitatorului de apă caldă. Nu se recomandă folosirea unui limitator de apă caldă în combinaţie cu un boiler instant.

Întreţinere (vezi pag. 38) Dimensiuni (vezi pag. 40) Diagrama de debit (vezi pag. 41)

debit cu curgere liberă

Piese de schimb (vezi pag. 42) Accesorii opţionale (vezi pag. 42)

nu este inclus în setul livrat

• Prelungitor 25 mm #13595000

• Prelungitor 22 mm (în cazul montării la adâncime mică)#15597XXX, #13597XXX, #13596000, #13593XXX

Curăţare (vezi pag. 37) Utilizare (vezi pag. 41) Certiﬁcat de testare (vezi pag. 47)

Deranjament Cauza Măsuri de remediere

Prea puţină apă - S-a murdărit / s-a defectat instalaţia

EcoSmart

Bateria se mişcă diﬁcil - Cartuş defect din cauza depunerilor

de calcar Bateria picură - Cartuş defect - Schimbaţi cartuşul. Temperatura apei este prea mică, nu este apă rece. Boilerul instant porneşte când se dă drumul la apa rece

- Limitarea temperaturii apei calde setată incorect.

- Curgere încrucişată (apa rece în intră în conducta de apă caldă şi invers)

- Curăţaţi sau schimbaţi instalaţia EcoSmart (vezi pag. 38)

- Schimbaţi cartuşul.

- Setaţi limitarea temperaturii apei calde.

- Schimbaţi cartuşul.

Montare (vezi pag. 34)

Page 20

Ελληνικά

Υποδείξεις ασφαλείας

 Για να αποφύγετε τραυματισμούς κατά τη συναρμολό-

γηση πρέπει να φοράτε γάντια.

 Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σαν

μέσο λουτρού, υγιεινής και καθαρισμού του σώματος.

 Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου

και ζεστού νερού θα πρέπει να αντισταθμίζονται.

Οδηγίες συναρμολόγησης

• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση δεν αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανειακές ζημιές.

• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό πίεση και να δοκιμαστούν.

• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που ισχύουν σε κάθε κράτος.

Τεχνικά Χαρακτηριστικά

Λειτουργία πίεσης: έως 1 MPa Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa Πίεση ελέγχου: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Θερμοκρασία ζεστού νερού: έως 60°C Θερμική απολύμανση: 70°C / 4 min

Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.

Περιγραφή συμβόλων

Μην χρησιμοποιείτε σιλικόνη που περιέχει οξικό οξύ!

Ρύθμιση (βλ. Σελίδα 36)

Ρύθμιση του δοσομετρητή ζεστού νερού. Δεν συνιστάται η διάταξη φραγής ζεστού νερού σε συνδυασμό με ταχυθερμοσίφωνα.

Συντήρηση (βλ. Σελίδα 38) Διαστάσεις (βλ. Σελίδα 40) Διάγραμμα ροής (βλ. Σελίδα 41)

Ελεύθερη ροή

Ανταλλακτικά (βλ. Σελίδα 42) Ειδικά αξεσουάρ (βλ. Σελίδα 42)

δεν περιλαμβάνεται στον παραδοτέο εξοπλισμό

• Επιμήκυνση 25 mm #13595000

• Σωλήνας επιμήκυνσης 22 mm (σε μειωμένο βάθος τοποθέτησης)#15597XXX, #13597XXX, #13596000, #13593XXX

Καθαρισμός (βλ. Σελίδα 37) Χειρισμός (βλ. Σελίδα 41) Σήμα ελέγχου (βλ. Σελίδα 47)

Βλάβη Αιτία Διόρθωση

Ανεπαρκές νερό - Βρώμικος / ελαττωματικός ελαχιστο-

ποιητής νερού (EcoSmart)

Σκληρή μπαταρία (μείκτης) - Ελαττωματικό φυσίγγιο, άλατα - Αλλαγή φυσιγγίου Η μπαταρία στάζει - Ελαττωματικό φυσίγγιο - Αλλαγή φυσιγγίου Χαμηλή θερμοκρασία ζεστού νερού,

καθόλου κρύο νερό. Ο ταχυθερμοσίφωνας ενεργοποιείται, όταν επιλέγεται το κρύο νερό.

Συναρμολόγηση (βλ. Σελίδα 34)

- Λάθος ρύθμιση της περιοριστικής διάταξης ζεστού νερού

- Σταυροειδής ροή - Αλλαγή φυσιγγίου

- Καθαρίστε ή/και αλλάξτε τον ελαχιστοποιητή νερού (EcoSmart) (βλ. Σελίδα 38)

- Ρυθμίστε την περιοριστική διάταξη του ζεστού νερού

Page 21

Slovenski

Varnostna opozorila

 Pri montaži je treba nositi rokavice, da se preprečijo

poškodbe zaradi zmečkanja ali urezov.

 Ta izdelek se sme uporabljati le z namenom umivanja,

vzdrževanja higiene in telesne nege.

 Velike razlike v tlaku med priključkom za mrzlo in

priključkom za toplo vodo je potrebno izravnati.

Navodila za montažo

• Pred montažo je treba izdelek preveriti glede morebitnih transportnih poškodb. Po vgradnji transportne ali površinske poškodbe ne bodo več priznane.

• Cevi in armaturo je treba montirati, izprati in preveriti po veljavnih standardih.

• Upoštevati je treba pravilnike o inštalacijah, ki veljajo v posamezni državi.

Tehnični podatki

Delovni tlak: maks. 1 MPa Priporočeni delovni tlak: 0,1 - 0,5 MPa Preskusni tlak: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Temperatura tople vode: maks. 60°C Termična dezinfekcija: 70°C / 4 min

Proizvod je zasnovan izključno za sanitarno vodo!

Opis simbola

Ne smete uporabiti silikona, ki vsebuje ocetno kislino!

Justiranje (glejte stran 36)

Nastavitev omejevalnika tople vode. V povezavi s pretočnimi grelniki uporaba zapore tople vode ni priporočljiva.

Vzdrževanje (glejte stran 38) Mere (glejte stran 40) Diagram pretoka (glejte stran 41)

prost pretok

Rezervni deli (glejte stran 42) Poseben pribor (glejte stran 42)

Ni vključeno

• Podaljšek 25 mm #13595000

• Podaljšek 22 mm (če zid ni dovolj globok)#15597XXX, #13597XXX, #13596000, #13593XXX

Čiščenje (glejte stran 37) Upravljanje (glejte stran 41) Preskusni znak (glejte stran 47)

Napaka Vzrok Pomoč

Malo vode - EcoSmart umazan / pokvarjen - EcoSmart očistite oz. Zamenjajte

(glejte stran 38) Težko premikanje armature - Pokvarjen vložek, poapneno - Zamenjajte vložek Iz armature kaplja - Pokvarjen vložek - Zamenjajte vložek Prenizka temperatura tople vode, ni mrzle vode. Pretočni grelnik se sproži, kadar izberete mrzlo vodo.

- Omejevalnik tople vode ni pravilno nastavljen

- Križni tok - Zamenjajte vložek

- Nastavite omejevalnik tople vode

Montaža (glejte stran 34)

Page 22

Estonia

Ohutusjuhised

 Kandke paigaldamisel muljumis- ja lõikevigastuste

vältimiseks kindaid.

 Toodet tohib kasutada ainult pesemis-, hügieeni- ja

kehapuhastamiseesmärkidel.

 Kui külma ja kuuma vee ühenduste surve on väga

erinev, tuleb need tasakaalustada.

Paigaldamisjuhised

• Enne paigaldamist tuleb toodet kontrollida transpordikahjustuste osas Pärast paigaldamist ei tunnustata enam transpordi- või pinnakahjustuste kaebuseid.

• Voolikute ja segisti paigaldamisel, loputamisel ja kontrollimisel tuleb lähtuda kehtivatest normatiividest

• Vastavas riigis kehtivaid paigalduseeskirju tuleb järgida.

Tehnilised andmed

Töörõhk maks. 1 MPa Soovitatav töörõhk: 0,1 - 0,5 MPa Kontrollsurve: 1,6 MPa (1 MPa = 10 baari = 147 PSI) Kuuma vee temperatuur: maks. 60°C Termiline desinfektsioon: 70°C / 4 min

Toode on ette nähtud eranditult joogivee jaoks!

Sümbolite kirjeldus

Ärge kasutage äädikhapet sisaldavat silikooni!

Reguleerimine (vt lk 36)

Sooja vee piirangu seadistamine. Ühenduses boileritega ei ole sooja vee blokeeringu soovitatav.

Hooldus (vt lk 38) Mõõtude (vt lk 40) Läbivooludiagramm (vt lk 41)

äravoolu surve

Varuosad (vt lk 42) Spetsiaalne lisavarustus (vt lk 42)

ei sisaldu komplektis

• pikendus 25 mm #13595000

• pikendus 22 mm (kui sein ei ole piisavalt paks)#15597XXX, #13597XXX, #13596000, #13593XXX

Puhastamine (vt lk 37) Kasutamine (vt lk 41) Kontrollsertiﬁkaat (vt lk 47)

Rike Põhjus Lahendus

Vähe vett - EcoSmart must / defektne - EcoSmart puhastada või välja

vahetada (vt lk 38) Segisti käib raskelt - Tööelement on katkine, lubjastunud - Vahetage tööelement Segisti tilgub - Tööelement on katkine - Vahetage tööelement Liiga madal sooja vee temperatuur, külma vett pole. Läbivoolu boiler hakkab tööle, kui on valitud külm vesi.

- Kuuma vee piirang valesti seatud - Seadke kuuma vee piirang

- Ristvool - Vahetage tööelement

Paigaldamine (vt lk 34)

Page 23

Latvian

Drošības norādes

 Montāžas laikā, lai izvairītos no saspiedumiem un

iegriezumiem, nepieciešams nēsāt cimdus.

 Šo produktu drīkst izmantot tikai, lai mazgātos,

higiēnai un ķermeņa tīrīšanai.

 Jāizlīdzina spiediena atšķirības starp aukstā un karstā

ūdens pievadiem.

Norādījumi montāžai

• Pirms montāžas nepieciešams pārbaudīt, vai

produktam transportēšanas laikā nav radušies bojājumi. Pēc iebūvēšanas bojājumi, kas radušies transportēšanas laikā, vai virsmas bojājumi netiek atzīti.

• Cauruļvadi un maisītājs ir jāuzstāda, jāizskalo un

jāpārbauda saskaņā ar spēkā esošajiem standartiem.

• Jāievēro attiecīgās valstīs spēkā esošās montāžas

prasības.

Tehniskie dati

Darba spiediens: maks. 1 MPa Ieteicamais darba spiediens: 0,1 - 0,5 MPa Pārbaudes spiediens: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Karstā ūdens temperatūra: maks. 60°C Termiskā dezinfekcija : 70°C / 4 min

Izstrādājums ir paredzēts tikai dzeramajam ūdenim!

Simbolu nozīme

Neizmantot silikonu, kas satur etiķskābi!

Ieregulēšana (skat. lpp. 36)

Karsta ūdens ierobežotāja regulēšana. Kopā ar caurteces sildītājiem nav ieteicams izmantot ūdens bloķētāju.

Apkope (skat. lpp. 38) Izmērus (skat. lpp. 40) Caurplūdes diagramma

(skat. lpp. 41)

brīva caurplūde

Rezerves daļas (skat. lpp. 42) Speciāli aksesuāri (skat. lpp. 42)

komplektā netiek piegādāts

• Pagarinājums 25 mm #13595000

• Pagarinājums 22 mm (ja iebūvēšanas dziļums nav pietiekams)#15597XXX, #13597XXX, #13596000, #13593XXX

Tīrīšana (skat. lpp. 37) Lietošana (skat. lpp. 41) Pārbaudes zīme (skat. lpp. 47)

Traucējums Iemesls Bojājumu novēršana

Maz ūdens - Netīrs / bojāts EcoSmart - Iztīrīt jeb nomainīt EcoSmart (skat.

lpp. 38) Jaucējkrāns smagi grozāms - Bojāta kartuša, aizkaļķojusies - Nomainīt kartušu Jaucējkrāns pil - Bojāta kartuša - Nomainīt kartušu Pārāk zema ūdens temperatūra, nav aukstā ūdens, izvēloties auksto ūdeni, sāk darboties caurteces sildītājs

- Nepareizi noregulāta karstā ūdens bloķēšana

- Ūdens sajaukšanās - Nomainīt kartušu

- Noregulēt karstā ūdens ierobežošanu

Montāža (skat. lpp. 34)

Page 24

Srpski

Sigurnosne napomene

 Prilikom montaže se radi sprečavanja prignječenja i

posekotina moraju nositi rukavice.

 Proizvod sme da se koristi samo za kupanje, tuširanje

i ličnu higijenu.

 Velika razlika u pritisku između vruće i hladne vode

mora biti izbalansirana.

Instrukcije za montažu

• Pre montaže se mora proveriti da li je proizvod oštećen pri transportu. Nakon ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i transportna oštećenja.

• Vodovi i armatura moraju biti postavljeni, isprani i testirani prema važećim normama.

• Treba se pridržavati propisa koji u određenim zemljama važe za instalacije.

Tehnički podaci

Radni pritisak: maks. 1 MPa Preporučeni radni pritisak: 0,1 - 0,5 MPa Probni pritisak: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Temperatura vruće vode: maks. 60°C Termička dezinfekcija: 70°C / 4 min

Proizvod je koncipiran isključivo za pijaću vodu!

Opis simbola

Nemojte koristiti silikon koji sadrži sirćetnu kiselinu!

Podešavanje (vidi stranu 36)

Podešavanje ograničivača tople vode. U kombinaciji sa protočnim bojlerima ne preporučuje se primena sistema za blokiranje dotoka tople vode.

Održavanje (vidi stranu 38) Mere (vidi stranu 40) Dijagram protoka (vidi stranu 41)

slobodan protok

Rezervni delovi (vidi stranu 42) Poseban pribor (vidi stranu 42)

Nije sadržano u isporuci

• Produžetak 25 mm #13595000

• Produžetak 22 mm (kod manje dubine ugradnje)#15597XXX, #13597XXX, #13596000, #13593XXX

Čišćenje (vidi stranu 37) Rukovanje (vidi stranu 41) Ispitni znak (vidi stranu 47)

Smetnja Uzrok Pomoć

Nedovoljno vode - EcoSmart je prljav / neispravan - Očistite odnosno zamenite

EcoSmart (vidi stranu 38)

Ručica se zaglavila - Neispravna kartuša, nataloženi

kamenac Slavina kaplje - Neispravna kartuša - Zamenite kartušu Preniska temperatura tople vode, nema hladne vode. Protočni bojler se pali iako je puštena hladna voda.

- Ograničavač vruće vode nije dobro podešen

- Ukršteni tok vode - Zamenite kartušu

Montaža (vidi stranu 34)

- Zamenite kartušu

- Podesite ograničavač vruće vode

Page 25

Norsk

Sikkerhetshenvisninger

 Bruk hansker under montasjen for å unngå klem- og

kuttskader.

 Produktet skal kun brukes for bade-, hygiene- og

kroppshygiene.

 Store trykkdiﬀeranser mellom kaldt- og varmtvannstil-

koblinger skal utlignes.

Montagehenvisninger

• Før montasjen skal produktet sjekkes for transportskader. Etter monteringen aksepteres ikke noen transporteller overﬂateskader.

• Ledningene og armaturen skal monteres, spyles og sjekkes iht. de gyldige normer.

• Gjeldende retningslinjer for rørleggerarbeid i de enkelte land skal følges.

Tekniske data

Driftstrykk maks. 1 MPa Anbefalt driftstrykk: 0,1 - 0,5 MPa Prøvetrykk 1,6 MPa (1 MPa = 10 bar = 147 PSI) Varmtvannstemperatur maks. 60°C Termisk desinﬁsering: 70°C / 4 min

Produktet er utelukkende designet for drikkevann!

Symbolbeskrivelse

Ikke bruk silikon som inneholder eddiksyre!

Justering (se side 36)

Innstilling av varmtvannsbegrensning. I forbindelse med gjennomstrømningsvarmere er det ikke anbefalt å bruke en varmtvannsperre.

Vedlikehold (se side 38) Mål (se side 40) Gjennomstrømningsdiagram

(se side 41)

fri gjennomstrømning

Servicedeler (se side 42) Ekstratilbehør (se side 42)

ikke med i leveransen

• Forlengelse 25 mm #13595000

• Forlengelse 22 mm (ved liten montasjedybde)#15597XXX, #13597XXX, #13596000, #13593XXX

Rengjøring (se side 37) Betjening (se side 41) Prøvemerke (se side 47)

Feil Årsak Feilrettelse

Lite vann - EcoSmart er skitten / defekt - EcoSmart rengjøres hhv. Byttes (se

side 38) Armatur ikke lett bevegelig - Kartusj defekt, forkalkning - Kartusj byttes Armatur drypper - Kartusj defekt - Kartusj byttes For lav varmtvannstemperatur, ikke noe kaldtvann. gjennomstrømningsvannvarmer slår seg på når det velges kaldt vann.

- Varmtvannsbegrensning er feil innstilt

- Krysstrømning - Kartusj byttes

- Varmtvannsbegrensning innstilles

Montasje (se side 34)

Page 26

БЪЛГАРСКИ

Указания за безопасност

 При монтажа трябва да се носят ръкавици, за да

се избегнат наранявания поради притискане или порязване.

 Позволено е използването на продукта само за

къпане, хигиена и цели на почистване на тялото.

 Големите разлики в налягането между изводите за

студената и топлата вода трябва да се изравняват.

Указания за монтаж

• Преди монтажа продуктът трябва да се провери за транспортни щети. След монтажа не се признават транспортни или повърхностни щети.

• Тръбопроводите и арматурата трябва да се монтират, промият и проверят в съответствие с валидните норми.

• Трябва да бъдат спазвани валидните в съответните страни предписания за инсталиране.

Технически данни

Работно налягане: макс. 1 МПа Препоръчително работно налягане: 0,1 - 0,5 МПа Контролно налягане: 1,6 МПа (1 МПа = 10 bar = 147 PSI) Температура на горещата вода: макс. 60°C Термична дезинфекция: 70°C / 4 мин

Продуктът е разработен само за питейна вода!

Описание на символите

Не използвайте силикон, съдържащ оцетна киселина!

Юстиране (вижте стр. 36)

Настройка на ограничителя за топлата вода. Във връзка с проточни нагреватели не се препоръчва блокировка за топлата вода

Поддръжка (вижте стр. 38) Размери (вижте стр. 40) Диаграма на потока (вижте стр. 41)

cвободен поток

Сервизни части (вижте стр. 42) Специални принадлежности

(вижте стр. 42)

не се съдържа в обема на доставка

• Удължител 25 мм #13595000

• Удължител 22 мм (при малка монтажна дълбочина)#15597XXX, #13597XXX, #13596000, #13593XXX

Почистване (вижте стр. 37) Обслужване (вижте стр. 41) Контролен знак (вижте стр. 47)

Неизправност Причина Помощ

Малко вода - Замърсен / дефектен EcoSmart - Почистете респ. сменете EcoSmart

(вижте стр. 38)

Трудно подвижна арматура - Дефектна гилза, покрита с

варовик Арматурата капе - Дефектна гилза - Сменете гилзата Твърде ниска температура на топлата вода, няма студена вода. Проточният нагревател се задейства, когато се избере студена вода

- Ограничението за топлата вода е грушно настроена

- Кръстосване на потока - Сменете гилзата

Монтаж (вижте стр. 34)

- Сменете гилзата

- Настройте ограничението за топлата вода

Page 27

日本語

安全上の注意

 施工の際は手を挟んだり怪我をしないように,手

袋をはめてください.

 この製品は,体や手を洗う等の製品本来の目的

以外には使用しないでください.

 給水・湯の圧力差は0.1(MPa)以内としてください .

施工上の注意

• 製品の施工前に輸送でのダメージがないか確認してください .施工後のキズ等のお申し出はお断りさせて頂いています.

• 配管と水栓は,関連法規に従って施工,洗浄,および試験を行ってください .

• 施工行う地域に適用される関連法規をお守りください.

技術資料

使用圧力: 最大1MPa 推奨使用水圧: 0,1 -0,5MPa 耐圧試験圧力: 1,6MPa  (1MPa=10bar=147PSI) 給湯温度: 最大60°C お湯による高温消毒: 70°C/4分

この製品は飲料水での使用が前提となっています( 日本においては水道法に適合する飲料水)!

アイコンの説明

酢酸系シリコンをご使用にならないでください!

調整 (次のページを参照36)

お湯の流量制限の設定方法.瞬間湯沸かし器をご利用の際はお湯の流量制限はしないでください.

メンテナンス (次のページを参照38)

寸法 (次のページを参照40) 流量曲線図 (次のページを参照41)

 何も接続しない時の吐水

スペアパーツ (次のページを参照42)

スペシャルパーツ

(次のページを参照42)

 別手配部品

• 25mm延長部材#13595000

• 22mm延長部材(壁裏が浅い場合)#15597XXX,#13597XXX,#13596000, #13593XXX

お手入れ方法 (次のページを参照37) 使用方法 (次のページを参照41)

認証について (次のページを参照47)

症状原因対応策

流量が少ない - EcoSmartの汚れ/不具合 - EcoSmartを清掃または交換してく

ださい(次のページを参照38)

水栓の開閉が重い - カルキによるカートリッジ不具合 - カートリッジを交換してください水栓の水漏れ - カートリッジの不良 - カートリッジを交換してください吐水温度が低すぎる,水が出ない.

冷水を選択すると,瞬間湯沸かし器が起動する.

- 温度リミッターの設定が正しくない- 温度リミッターを設定してくださ

い

- クロスコネクション - カートリッジを交換してください

施工方法 (次のページを参照34)

Page 28

Українська

Примітки з безпеки

 Під час встановлення слід надягати рукавички, щоб

запобігти травмам та порізам.

 Виріб можна використовувати лише для купання,

гігієни та очищення тіла.

 Гаряча і холодна подачі води повинні мати

однаковий тиск.

Інструкції зі встановлення

• Перед встановленням перевірте виріб на наявність пошкоджень під час транспортування. Після встановлення транспортні пошкодження чи пошкодження поверхні не розглядаються.

• Труби та кріплення повинні бути встановлені, промиті та перевірені відповідно до стандартів застосування.

• Необхідно дотримуватися сантехнічних норм, які діють у відповідних країнах.

Технічні дані

Робочий тиск: макс. 1 МПа Рекомендований робочий тиск: 0,1 - 0,5 МПа Випробувальний тиск: 1,6 МПа (1 МПа = 10 бар = 147 PSI) Температура гарячої води: макс. 60°C Термічна дезінфекція: 70°C / 4 мін

Продукт призначений виключно для питної води!

Опис символу

Не використовуйте силікон, що містить оцтову кислоту!

Коригування (дивіться сторінку 36)

Для регулювання обмежувача гарячої води. Не рекомендується використовувати обмежувач гарячої води в поєднанні з водонагрівачем безперервної дії.

Технічне обслуговування

(дивіться сторінку 38)

Розміри (дивіться сторінку 40) Діаграма потоку

(дивіться сторінку 41)

вільний потік

Запчастини (дивіться сторінку 42) Спеціальні аксесуари

(дивіться сторінку 42)

в комплект поставки не входить

• подовження 25 мм #13595000

• Набір подовження 22 мм (якщо стіна недостатньо глибока)#15597XXX, #13597XXX, #13596000, #13593XXX

Чищення (дивіться сторінку 37) Експлуатація (дивіться сторінку 41) Тестовий сертифікат

(дивіться сторінку 47)

Несправність Причина Засоби правового захисту

Недостатня кількість води - EcoSmart забруднений або

протікає

Жорсткий змішувач - Картридж несправний, має

відкладення вапняного нальоту Крапельний змішувач - Картридж несправний - Замініть картридж Температура гарячої води занадто низька, холодної немає. Проточний водонагрівач включається при виборі холодної води.

Монтажний (дивіться сторінку 34)

- Неправильно налаштований обмежувач гарячої води

- Перехресний потік - Замініть картридж

- Очистіть або замініть EcoSmart (дивіться сторінку 38)

- Замініть картридж

- Встановіть обмежувач гарячої води

Page 29



(36)

.

.

(38)

(40)

(41)

 

(42)

(42)

 

•#1359500025

•)22

#15597XXX, #13597XXX,(

#13596000, #13593XXX

(37)

(41)

(47)



 

.

 

.

 

.



•

.



.

•

.





•

.







1 : 0,5 - 0,1 : 1,6 :

(PSI 147 =10 =1) 60°C :

4 / 70°C :

!



!

!



-

(38)

- /



 - -





-

.



- -

-

(34)





 - -

.

Page 30

Türkçe

Güvenlik uyarıları

 Montaj esnasında ezilme ve kesilme gibi yaralanma-

ları önlemek için eldiven kullanılmalıdır.

 Ürün yalnızca banyo, hijyen ve beden temizliği

amaçları doğrultusunda kullanılabilir.

 Sıcak ve soğuk su bağlantıları arasında büyük basınç

farklılıkları varsa, bu basınç farklılıklarının dengelenmesi gerekir.

Montaj açıklamaları

• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir. Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenilmemektedir.

• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre yapılmalıdır.

• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.

Teknik bilgiler

İşletme basıncı: azami 1 MPa Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa Kontrol basıncı: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Sıcak su sıcaklığı: azami 60°C Termik dezenfeksiyon: 70°C / 4 dak

Ürün sadece şebeke suyu için tasarlanmıştır!

Simge açıklaması

Asetik asit içeren silikon kullanmayın!

Ayarlama (bakınız sayfa 36)

Sıcak su sınırlamasının ayarlanması. Sıcak su kilidinin sürekli ısıtıcıyla kullanılması tavsiye edilmez.

Bakım (bakınız sayfa 38) Ölçüleri (bakınız sayfa 40) Akış diyagramı (bakınız sayfa 41)

serbest akış

Yedek Parçalar (bakınız sayfa 42)

Özel aksesuarlar (bakınız sayfa 42)

Teslimat kapsamına dahil değildir

• Uzatma 25 mm #13595000

• Uzatma 22 mm (montaj derinliği düşükken)#15597XXX, #13597XXX,

#13596000, #13593XXX

Temizleme (bakınız sayfa 37) Kullanımı (bakınız sayfa 41) Kontrol işareti (bakınız sayfa 47)

Garanti Belgesi

Üretici veya İthalatçı Firmanın

Unvanı: Hansgrohe Armatür Ltd. Şti Adresi: Fulya Mahallesi Bahçeler Sokak Efe han 20/C Mecidiyeköy Şişli İstanbul Telefonu: (0-212) 273 07 30 Faks: (0-212) 273 07 40 web adresi: www.hansgrohe.com.tr

Malın

Markası: Hansgrohe Cinsi: Sıhhi tesisat malzemesi Garanti Süresi: 2 YIL Azami Tamir Süresi: 20 İş günü

Genel Müdür

Albert Emlek Satıcı Firmanın:

Unvanı: Adresi: Telefonu: Faks: e-posta: Fatura Tarih ve Sayısı: Marka ve Modeli: Teslim Tarihi ve Yeri: Yetkilinin İmzası: Firmanın Kaşesi:

Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaşeleyecektir.

arıza sebep yardım

Az su geliyor - EcoSmart kirlenmiş / arızalı - EcoSmart'ı temizleyin ya da

Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş

Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin Sıcak su sıcaklığı çok düşük, soğuk su

yok. Soğuk su seçilince şofben çalışmaya başlıyor.

olabilir

- Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın

- Çapraz akış - Kartuşu değiştirin

değiştirin (bakınız sayfa 38)

- Kartuşu değiştirin

Montajı (bakınız sayfa 34)

Page 31



(36)

.



.

(38)

(40)

(41)

 

(42)

(42)

 

•#13595000"25

•)"22

#15597XXX, #13597XXX,(

#13596000, #13593XXX

(37)

(41)

(47)



 



 ,



 





•,

,



•,



•





MPa 1 : MPa 0,5 - 0,1 : MPa 1,6 : (MPa = 10 bar = 147 PSI 1) 60°C  70°C / 4 

!



!







 - -

(38

-) EcoSmart

-

(34)

-EcoSmart



-,

- -

,

.

- -



Page 32

Magyar

Biztonsági utasítások

 A szerelésnél a zúzódások és vágási sérülések

elkerülése érdekében kesztyűt kell viselni.

 A terméket csak fürdéshez, mosakodáshoz, és

egészségügyi tisztálkodáshoz szabad használni.

 A hidegvíz- és a melegvíz-csatlakozások közötti nagy

nyomáskülönbséget kikell egyenlíteni!

Szerelési utasítások

• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése. Beépítés után a szállításivagy felületi sérüléseket nem ismerik el.

• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell felszerelni, öblíteni és ellenőrizni

• Az egyes országokban érvényes installációs irányelveket be kell tartani.

Műszaki adatok

Üzemi nyomás: max. 1 MPa Ajánlott üzemi nyomás: 0,1 - 0,5 MPa Nyomáspróba: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Forróvíz hőmérséklet: max. 60°C Termikus fertőtlenítés: 70°C / 4 perc

A terméket kizárólag ivóvízhez tervezték!

Szimbólumok leírása

Ne használjon ecetsavtartalmú szilikont!

Beállítás (lásd a oldalon 36)

A meleg víz korlátozás beállítása. Átfolyós vízmelegítőknél meleg víz korlátozó használata nem ajánlott.

Karbantartás (lásd a oldalon 38) Méretet (lásd a oldalon 40) Átfolyási diagramm

(lásd a oldalon 41)

szabad átfolyás

Tartozékok (lásd a oldalon 42)

Egyéb tartozék (lásd a oldalon 42)

a szállítási egység nem tartalmazza

• Hosszabbítás 25 mm #13595000

• Hosszabító készlet 22 mm (kis beépítési mélység esetén)#15597XXX, #13597XXX, #13596000, #13593XXX

Tisztítás (lásd a oldalon 37) Használat (lásd a oldalon 41)

• A termékkel érintkező emberi felhasználásra szánt víz hőmérsékelte közegészségügyi szempontból a 65°C-ot nem haladhatja meg.

• Alkalmazási terület: ivóvíz-ellátás, használati melegvíz-ellátás.

• Felszerelés után a használatba vétel előtt, illetve a rendszeres használat esetén fogyasztás előtt minden esetben javasolt a termék átöblítése. Beüzemelés után a csaptelepet át kell öblíteni, legalább 10 perc hideg, illetve melegvíz kifolyását javasoljuk. Hosszabb (legalább egy éjszakás) pangást követően legalább 2 perces kifolyatása szükséges. Az átöblítés során nyert vizet ivóvízként, illetve ételkészítési céllal felhasználni nem javasoljuk.

• Ajánlott mind a főzéshez, mind az iváshoz hideg vizet használni, és azt felmelegítve fogyasztani.

• A termék bekötésére használt ﬂexibilis bekötőcsövek kizárólag nyilvántartásba vett termékek lehetnek.

• A csaptelepek perlátorát javasolt havonta vízkőteleníteni. A csaptelepek tisztítása fertőtlenítése során kizárólag olyan vegyszer alkalmazhat, amely megfelel a 201/2001. (X.25.) Kormányrendelet, illetve a 38/2003. (VII.7.) ÉSzCsM-FVM-KvVM együttes rendeletben leírtaknak.

• A perlátor működési elvéből adódóan jelentős aeroszolt képez, így Legionella expoízió szempontjából fokozott kockázatott jelent. Ezért alkalmazása nem javasolt az egészségügyi intézmények fekvőbeteg ellátó szobáiban, illetve minden olyan helyen, ahol a hideg és / vagy használati melegvíz Legionella csíraszáma eléri a 49/2005. (XI.6.) EMMI rendelet alapján meghatározott beavatkozási szintet.

Vizsgajel (lásd a oldalon 47)

Page 33

Magyar

Hiba Ok Megoldás

Kevés víz - EcoSmart elszennyeződött /

meghibásodott

Nehezen nyitható a csap. - A kerámiabetét meghibásodott,

elvízkövesedett. Csöpög a csap. - A kerámiabetét meghibásodott. - A kerámiabetétet ki kell cserélni. Túl alacsony melegvíz hőmérséklet, nincs hidegvíz. A hidegvíz kiválasztásakor beindul az átfolyós melegítő.

- A melegvíz szabályozó rosszul van beállítva.

- Keresztfolyás - A kerámiabetétet ki kell cserélni.

- EcoSmart tisztítása, ill. Cseréje (lásd a oldalon 38)

- A kerámiabetétet ki kell cserélni.

- A melegvíz szabályozót újra be kell állítani.

Szerelés (lásd a oldalon 34)

Page 34

1 - 2 mm

X + 11

01800180

SW 4 mm

(5 Nm)

SW 5 mm

Page 35

Silicone

(0,1 Nm)

PuraVida15665XXX Metris 31456000 Logis 71605XXX Logis Loop 71267000 Talis E 71765XXX Vernis Shape 71668XXX Metropol 32565XXX / 74565000 Vivenis 75615XXX Finoris 76615XXX

SW 4 mm

(5 Nm)

Page 36

60 °C

SW 4 mm

6 x

10 °C

4 5

0,3 MPa 0,3 МПа 0,3 لاكسباجيم

21 3

SW 4 mm

6 7

17 x

SW 4 mm

36°C

38°C

50°C

43°C

55°C

60°C

(5 Nm)

SW 4 mm

Page 37

DE Reinigungsempfehlung / Garantie / Kontakt

www.hansgrohe.com/cleaning-recommendation

FR Recommandation pour le nettoyage / Garanties /

Contact

EN Cleaning recommendation / Warranty / Contact IT Raccomandazione di pulizia / Garanzia /

Contatto

ES Recomendaciones para la limpieza / Garantía /

Contacto

NL Aanbevelingen inzake reiniging / Garantie /

Contact

DK Rengøringsvejledning / Garanti / Kontakt PT Recomendações de limpeza / Garantia / Contacto PL Zalecenie dotyczące pielęgnacji / Gwarancja /

Kontakt

CS Doporučení k čistění / Záruka / Kontakt SK Odporúčania pre čistenie / Záruka / Kontakt ZH 清洁指南/担保/接触 RU Рекомендации по очистке / Гарантия / Контакты FI Puhdistussuositus / Takuu / Kosketus

SV Rengöringsrekommendationer / Garanti / Contacto LT Valymo rekomendacijos / Garantija / Kontaktai HR Preporuke za čišćenje / Garancija / Kontakt RO Recomandări pentru curăţare / Garanţie /

Contact

EL Σύσταση καθαρισμού / Εγγύηση / επαφή SL Priporočilo za čiščenje / Garancija / Kontakt ET Puhastussoovitused / Garantii / Kontakt LV Tīrīšanas ieteikumi / Garantija / Kontakti SR Preporuke za čišćenje / Garancija / Kontakt NO Anbefaling for rengjøring / Garanti / Kontakt BG Препоръка за почистване / Гаранция / Контакт JP お手入れの方法/保証について/ご連絡先 UA Рекомендації з чищення / Гарантія / контакт AR // TR Temizleme önerisi / Garanti / Temas HU Tisztítási tanácsok / Garancia / érintkezés HE //

Page 38

SW 4 mm

Metris 31685000 Focus 31965000 Metris 31456000 PuraVida 15665XXX Talis S ⁄ Talis 32675XXX Talis S 72605000 Talis E 71765XXX Vernis Blend 71667XXX Vernis Shape 71668XXX

Logis Loop 71267000 Metris S 31665000 Logis 71605XXX Metropol 32565XXX Metropol 74565000 Vivenis 75615XXX Finoris 76615XXX Metris 31685000

SW 4 mm

Page 39

SW 4 mm

(5 Nm)

Silicone

PuraVida15665XXX Metris 31456000 Logis 71605000 Logis Loop 71267000 Talis E 71765XXX Vernis Shape 71668XXX Metropol 32565XXX / 74565000 Vivenis 75615XXX Finoris 76615XXX

109

SW 4 mm

(5 Nm)

Page 40

150Ø

94-122

100

PuraVida

92 - 120

Ø 150

Ø150

106-134

155 / 15 5

108

102-130

Ø 150

105-133

106

155 / 155

105 - 133

155 / 15 5

93-121

100

155 / 15 5

96-124

116 - 14 4

150Ø

92-120

156/156

114 - 14 2

Ø 150

156/156

104-132

156/156

79-106

15665XXX

Metris

31456000

Metris S

31665000

Talis S / Talis 32675000

Metris

31685000

Focus

31965000

Logis

71605XXX

Ø44

Talis S

72605000

Ø 44

Vernis Blend

71667XXX

44Ø

150Ø

68 - 98

69 - 97

Ø 150

Ø 44

63 - 91

93 - 121

Logis Loop

71267000

Ø44

71-99

Vernis Shape

71668XXX

44Ø

156/156

Logis E

71603000

Metropol

32565XXX 74565000

Ø44

45/45

67-95

Ø 44

75-103

Talis E

71765XXX

Ø44

59-87

88-116

Novus

71065000 71065003

44Ø

70-98

Novus Loop

71365000

Ø 44

79 - 107

64-92

Vivenis

75615XXX

Ø44

78-106

64-92

Finoris

76615XXX

Ø 44

50-78

56-84

Rebris S

72667XXX

44Ø

65-93

82 - 110

Rebris E

72668XXX

Page 41

bar

MPa

Q = l/min Q = l/sec

6,00,60

bar

0 0,2 0,4 0,6 0,8

Q = l/min Q = l

/sec

6,00,60

PuraVida 15665XXX Metris 31456000 Logis 71605XXX Talis E 71765XXX Logis Loop 71267000 Metris S 31665000 Focus 31965000 Talis S / Talis 32675000

Talis S 72605000 Metris 31685000 Metropol 32565XXX Metropol 74565000 Vernis Blend 71667XXX Vernis Shape 71668XXX Vivenis 75615XXX Finoris 76615XXX

Novus 71065000 / 71065003 Novus Loop 71365000 Logis E 71603000 Rebris S 72667XXX Rebris E 72668XXX

0,50 0,45

0,40 0,35

0,30 0,25 0,20

0,15

0,10 0,05

0,00

0612 18 24 30 36 42 48 0 0,2 0,4 0,6 0,8

5,50,55

5,0 4,5

4,0 3,5

3,0 2,5 2,0

0,5

0,0

5,50,55

0,50 0,45

0,40 0,35

0,30

MPa

0,25 0,20

1,5 1,0

0,15

0,10 0,05

0,00

0612 18 24 30 36 42 48

5,0 4,5

4,0 3,5

3,0 2,5 2,0 1,5 1,0 0,5

0,0

Page 42

Metris S 31665000 / Focus 31965000 / Talis S / Talis 32675000 Talis S 72605000/ Metris 31685000 /Vernis Blend 71667XXX

XXX = Farbcodierung / Couleurs / Colors / Trattamento / Acabados / Kleuren / Overﬂade / Acabamentos /

Kody kolorów / Kód povrchové úpravy / Farebné označenie / 颜色代码 / Цветная кодировка / Värikoodaus / Färgkodning / Spalvos / Boje / Coduri de culori / Χρώματα / Barve / Värvid / Krāsu kodi / Oznake boja /

Fargekode / Цветово кодиране / 仕上げ色 / Кольори /  / Renkler / Színkódolás /  000 = Chrome 250 = Brushed Gold-Optic 670 = Matt Black

96429000

95884000

98133000 (16x2)

98185000 (22x2)

96338000

96525000 (M5x20)

95008000

95140000 SW 4 mm

92730000

98796000

98400000 (39x1,5)

98793000 (Ø 145 mm)

98790XXX

98792XXX (Ø 150 mm)

13595000 (25 mm)

96338000

92644000 (Talis S)

31692000 (Talis E²)

96338000

13597XXX (22 mm Ø 150 mm)

32096XXX (Talis S / Talis)

93715XXX (Vernis Blend)

96338000

98532000 (Focus)

96454000 (M5x55)

98418000 (43x3)

96338000

95519000 (Metris)

Page 43

Metropol 32565XXX / Metropol 74565000

XXX = Farbcodierung / Couleurs / Colors / Trattamento / Acabados / Kleuren / Overﬂade / Acabamentos /

Kody kolorów / Kód povrchové úpravy / Farebné označenie / 颜色代码 / Цветная кодировка / Värikoodaus /

Färgkodning / Spalvos / Boje / Coduri de culori / Χρώματα / Barve / Värvid / Krāsu kodi / Oznake boja /

Fargekode / Цветово кодиране / 仕上げ色 / Кольори /  / Renkler / Színkódolás /  000 = Chrome 140 = Brushed Bronze 340 = Brushed Black Chrome

670 = Matt Black 700 = Matt White 990 = Polished Gold Optic

96429000

95884000

98133000 (16x2)

98185000 (22x2)

96525000 (M5x20)

95008000

95140000 SW 4 mm

92730000

98796000

98400000 (39x1,5)

98433000 (30x1,5)

96338000

93076000 (Metropol)

98793000 (Ø 145 mm)

96454000 (M5x55)

93143XXX

98436000 (54x3)

93142XXX

96338000 93075XXX

(Metropol)

13595000 (25 mm)

13593XXX (22 mm)

Page 44

PuraVida 15665XXX / Metris 31456000 / Logis 71605XXX / Talis E 71765XXX / Logis Loop 71267000

XXX = Farbcodierung / Couleurs / Colors / Trattamento / Acabados / Kleuren / Overﬂade / Acabamentos /

Kody kolorów / Kód povrchové úpravy / Farebné označenie / 颜色代码 / Цветная кодировка / Värikoodaus /

Färgkodning / Spalvos / Boje / Coduri de culori / Χρώματα / Barve / Värvid / Krāsu kodi / Oznake boja /

400 = White / Chrome Plated 670 = Matt Black 700 = Matt White

820 = Brushed Nickel 990 = Polished Gold-Optic

96429000

96338000

95519000 (Metris)

95884000

98133000 (16x2)

96338000

92224XXX (Logis)

98185000 (22x2)

96338000

96525000 (M5x20)

95008000

95140000 SW 4 mm

92666XXX (Talis E)

92730000

98796000

96338000

93011000

(Logis Loop)

98400000 (39x1,5)

96454000 (M5x55)

98793000 (Ø 145 mm)

98418000 (43x3)

98790XXX

95276XXX

96338000

95273XXX (PuraVida)

13595000 (25 mm)

15597XXX (22 mm)

Page 45

Vernis Shape 71668XXX / Vivenis 75615XXX / Finoris 76615XXX

XXX = Farbcodierung / Couleurs / Colors / Trattamento / Acabados / Kleuren / Overﬂade / Acabamentos /

Kody kolorów / Kód povrchové úpravy / Farebné označenie / 颜色代码 / Цветная кодировка / Värikoodaus /

Färgkodning / Spalvos / Boje / Coduri de culori / Χρώματα / Barve / Värvid / Krāsu kodi / Oznake boja /

Fargekode / Цветово кодиране / 仕上げ色 / Кольори /  / Renkler / Színkódolás /  000 = Chrome 670 = Matt Black 700 = Matt White

96429000

95884000

98133000 (16x2)

98185000 (22x2)

96525000 (M5x20)

95008000

95140000 SW 4 mm

96338000

94297XXX (Vivenis)

92730000

98796000

98400000 (39x1,5)

96338000

94298XXX (Finoris)

98793000 (Ø 145 mm)

98790XXX

94299XXX

96454000 (M5x55)

98418000 (43x3)

96338000

93719XXX (Vernis Shape)

13595000 (25 mm)

13593XXX (22 mm)

Page 46

Novus 71065000 / 71065003 / Novus Loop 71365000 / Logis E 71603000 / Rebris S 72667XXX / Rebris E 72668XXX

XXX = Farbcodierung / Couleurs / Colors / Trattamento / Acabados / Kleuren / Overﬂade / Acabamentos /

Kody kolorów / Kód povrchové úpravy / Farebné označenie / 颜色代码 / Цветная кодировка / Värikoodaus /

Färgkodning / Spalvos / Boje / Coduri de culori / Χρώματα / Barve / Värvid / Krāsu kodi / Oznake boja /

Fargekode / Цветово кодиране / 仕上げ色 / Кольори /  / Renkler / Színkódolás /  000 = Chrome 670 = Matt Black

95209000 (M5x35)

94073000

98133000 (16x2)

96338000

93024000 (Logis E)

92730000

95008000

95140000 SW 4 mm

96338000

93194000 (Novus Loop)

98796000

96338000

94655XXX (Rebris E)

98400000 (39x1,5)

96454000 (M5x55)

96338000

98793000 (Ø 145 mm)

98790000

98792000 (Ø 150 mm)

98418000 (43x3)

96338000

93192000 (Novus)

94654XXX (Rebris S)

13595000 (25 mm)

13597XXX (22 mm Ø 150 mm)

Page 47

P-IX DVGW SINTEF NF ETA

Products

Hansgrohe SE

Products

Hansgrohe SE

15665XXX 31456000 31665000 31685000 31965000 32565XXX 32675000 71065000 71267000 71365000 71603000 71605XXX 71667XXX 71668XXX 71765XXX 72605000 72667XXX 72668XXX 74565000 75615XXX 76615XXX

PA-IX 9710/IB CQ0125 X X PA-IX 9710/IB CQ0125 X X PA-IX 9710/IB CQ0125 X X PA-IX 9710/IB CQ0125 X X PA-IX 9710/IB CQ0125 X X X PA-IX 9710/IB CQ0125 X X PA-IX 9710/IB CQ0125 X X

CQ0125 X

PA-IX 9710/IB CQ0125 X X

CQ0125 X

CQ0125 PA-IX 9710/IB CQ0125 X X X PA-IX 9710/IB BN0685 X X PA-IX 9710/IB BN0685 X X PA-IX 9710/IB CQ0125 X X PA-IX 9710/IB CQ0125 X X

PA-IX 38261/IA DN0343 X PA-IX 38261/IA DN0343 X

PA-IX 9710/IB CQ0125 X X PA-IX 9710/IB DM0707 X PA-IX 9710/IB BN0685 X

DIN 4109-1

PA-IX 9710/IB

DIN 4109-1

PA-IX 38261/IA

Page 48

Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440

E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com

09/2023

9.08418.22
