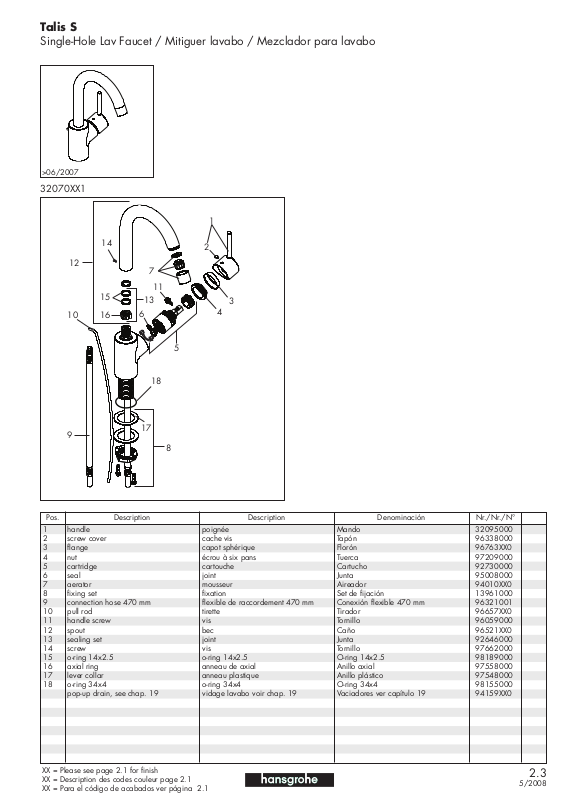

Hansgrohe 32070821 Catalog

Talis S

Single-Hole Lav Faucet / Mitiguer lavabo / Mezclador para lavabo

>06/2007

32070XX1

1

14

2

12

7

11

10

15

16

13

6

3

4

5

18

9

17

8

Pos. DenominaciónDescription Description Nr./Nr./N°

1 handle poignée Mando 32095000
2 screw cover cache vis Tapón 96338000
3 flange capot sphérique Florón 96763XX0
4 nut écrou à six pans Tuerca 97209000
5 cartridge cartouche Cartucho 92730000
6 seal joint Junta 95008000
7 aerator mousseur Aireador 94010XX0
8 fixing set fixation Set de fijación 13961000
9 connection hose 470 mm flexible de raccordement 470 mm Conexión flexible 470 mm 96321001
10 pull rod tirette Tirador 96657XX0
11 handle screw vis Tornillo 96059000
12 spout bec Caño 96521XX0
13 sealing set joint Junta 92646000
14 screw vis Tornillo 97662000
15 o-ring 14x2.5 o-ring 14x2.5 O-ring 14x2.5 98189000
16 axial ring anneau de axial Anillo axial 97558000
17 lever collar anneau plastique Anillo plástico 97548000
18 o-ring 34x4 o-ring 34x4 O-ring 34x4 98155000
pop-up drain, see chap. 19 vidage lavabo voir chap. 19 Vaciadores ver capítulo 19 94159XX0

XX = Please see page 2.1 for finish
XX = Description des codes couleur page 2.1
XX = Para el código de acabados ver página 2.1

2.3

5/2008
