Page 1
Elegance
33802000/33810000
33814000
Montageanleitung
Elegance
33815000
Page 2
Bester Service,
uniDomo GmbH & Co. KG Thorshammer 12 24866 Busdorf UstIdNr. DE257133895 Geschäftsführer: Rainer Nau, Sven Klinker
.
...
beste Preise
Ihr Online-Fachhändler für:
• Kostenlose und individuelle Beratung
• Hochwertige Produkte
• Kostenloser und schneller Versand
E-Mail: [email protected]
Tel.: 04621 - 30 60 89 0
• TOP Bewertungen
• Exzelenter Kundenservice
• Über 20 Jahre Erfahrung
www.unidomo.de

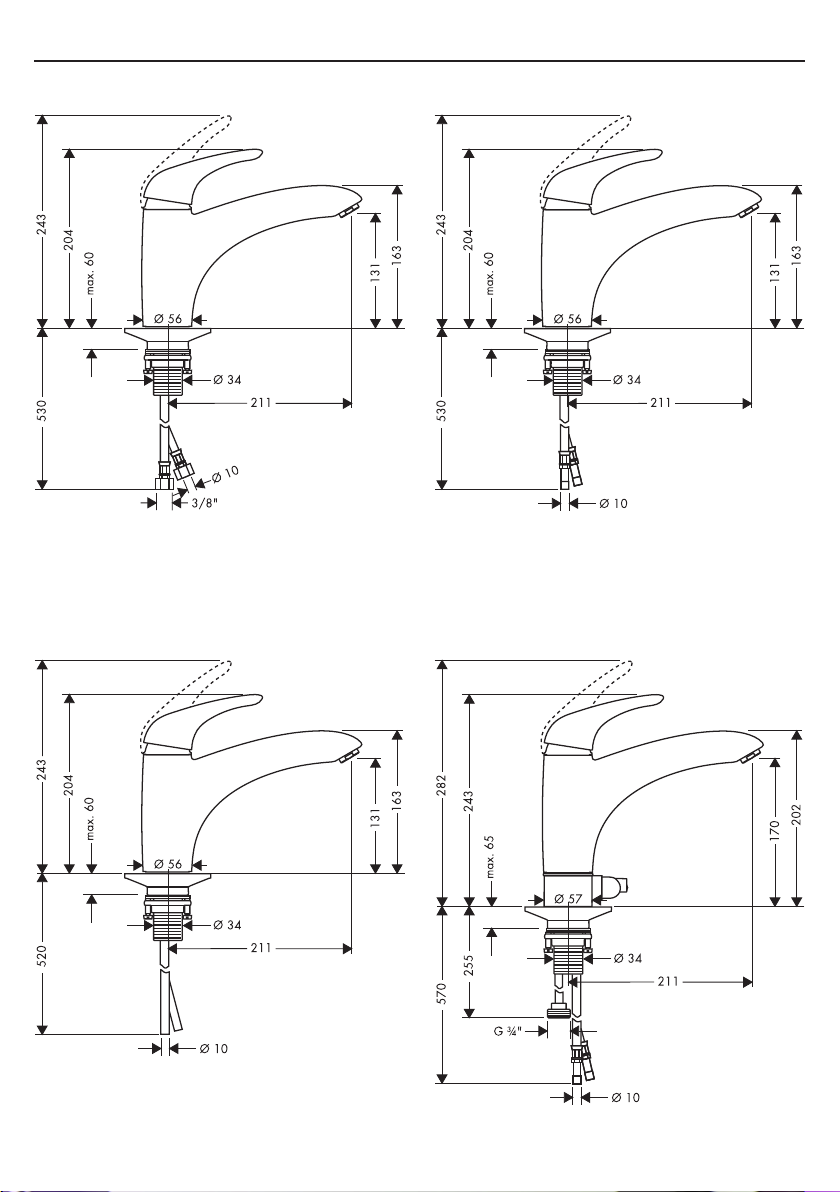

Page 3
2 3
33802000 33810000
33814000 33815000
Page 4
33802000
6
5
1
1.1
7
33802000/33810000
33814000
10
4
3
2
11
Montage Anschlussschlauch
Montage flexible de raccordement
Assembly connecting hose
Montaggio flessibile
Montaje conexión flexible
Montage aansluitslangen
Montering tilslutingslangerne
Montagem tubo flexível
Montaż węża przyłączeniowego
Montaža priključne gibke cevi
Instalacija priključne cijevi
安装连接软管
SW 10 mm SW 19 mm
Page 5
4 5
8
9
2
3
5
33810000/33814000
33815000
1
1.1
6
10
4
11
33815000
schließen
fermé
close
chiudere
cerrar
sluiten
lukke
fechar
zamknąć
zapreti
zatvaranje
关
öffnen
ouvert
open
aperto
abierto
open
åben
aberto
otworzyć
odpreti
otvaranje
开
SW 11 mm SW 19 mm
Page 6
Deutsch
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
Montage
1. Zulaufleitungen fachgerecht durchspülen.
2. Armatur mit Zwischenlage in Spültisch
einsetzen.
3. Gr oße Kun ststoff platte, Gl eitsche ibe,
Unterlagscheibe und Bundmutter über den
Gewindestutzen schieben und Bundmutter von
Hand andrehen. Falls nicht genügend Platz
vorhanden ist, kann die große Kunststoffplatte
weggelassen werden.
4. Schlitzschrauben festziehen.
5. Anschlussschläuche an Eckventile anschließen;
kalt rechts - warm links.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Bedienung
Durch Anheben des Griffes wird der Mischer
geöffnet.
Schwenkung nach links = warmes Wasser,
Schwenkung nach rechts = kaltes Wasser.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Durchflussleistung: 11 l/min 0,3 MPa
Prüfzeichen 33810000: P-IX 9172/IA
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch u nd thermisch gesteuer ten
Durchlauferhitzern eingesetzt werden wenn der
Fließdruck mindestens 0,15 MPa beträgt.
Einhandmischer mit Warmwasserbegrenzung,

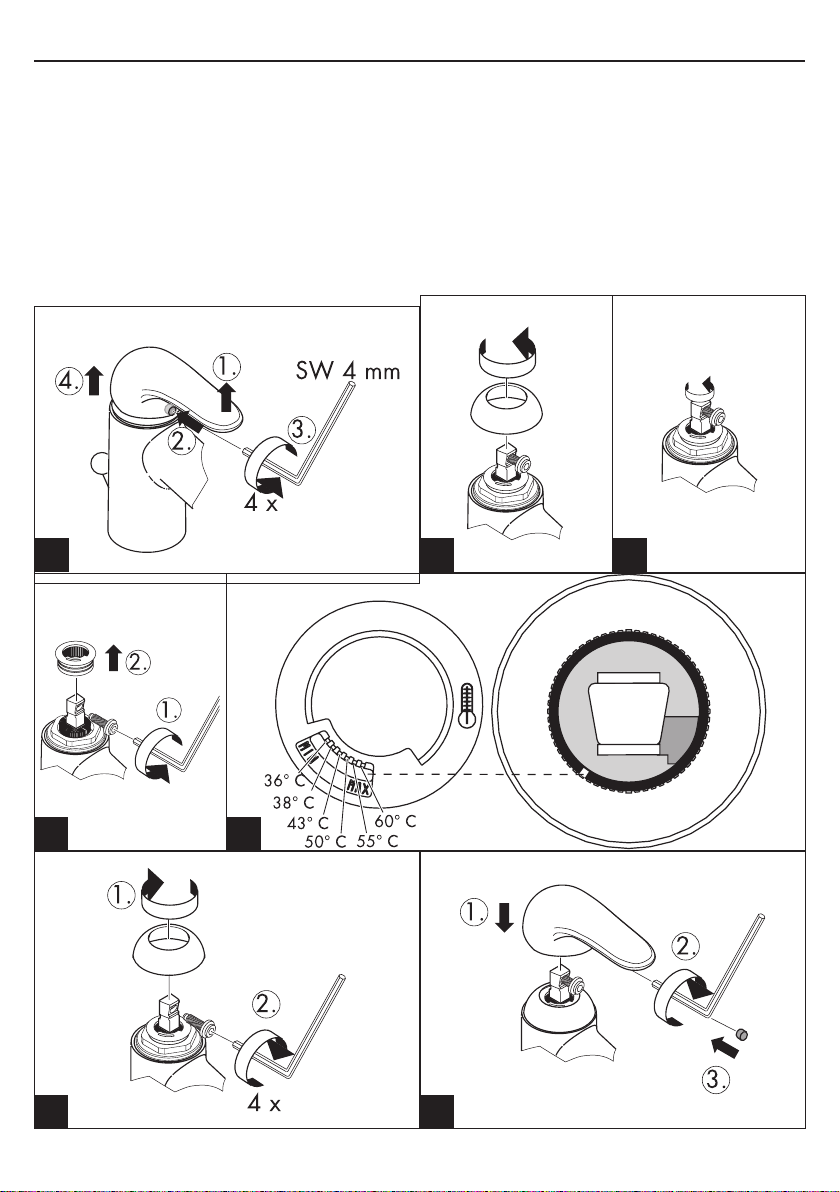

Justierung siehe Seite 17.
In Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Serviceteile (siehe Seite 3 + 4)
1 Griff 33891000
1.1 Griffstopfen 96338000
2 Kappe 96391000
3 Mutter 94194000
4 Kartusche kpl. 92730000
5 Luftsprudler 13913000
6 Schaftbefestigung 95049000
7 Anschlussschlauch 600 mm 3/8" 96510000
8 Anschlussschlauch 600 mm 14099000
9 ELASTOP Absperreinheit 94849000
10 Dichtung 95008000
11 Dichtungsset 96529000
Page 7
6 7
Français
Attention! La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables.
Montage
1. Purger les conduites d'alimentation.
2. Placer le mitigeur avec le joint caoutchouc sur
l'évier.
3. Placer dans l'ordre sur le mitigeur, sous l'évier:
la grande plaque de fixation, le joint fibre, la
rondelle et l'écrou de serrage. En cas de manque
de place, utiliser le joint fibre, la rondelle et
l'écrou de serrage.
Serrer l'écrou à la main.
4. Bloquer les vis.
5. Branchement impératif par robinet d'arrêt et
d'équerre ou par raccord avec bague de serrage
en laiton et joint d'étanchéïté;
L'eau chaude à gauche - l'eau froide à droite.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions de service
En levant ou appuyant l'étrier de commande on
actionne l'ouverture ou la fermeture du mitigeur.
Tournant sur la droite = eau froide,
tournant sur la gauge = eau chaude.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
Temp. maximum d'eau chaude: 80° C
Température recommandée: 65° C
Débit:
11 l/min à 0,3 MPa
Claasification accoustique et débit
33802000: NF-IB
Le s mitigeurs monocomm and es Han sgr ohe
fonctionnent également en association à des
chauffe-eau à commande hydraulique ou thermique
à condition que la pression soit au minimum de
0,15 MPa.
Mitigeur avec limitation de la température: pour le
réglrage voir page 17.
Une limitation de la température n'est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau
instantané.
Pièces détachées (voir pages 3 + 4)
1 étrier de commande 33891000
1.1 cache vis 96338000
2 rosace 96391000
3 écrou 94194000
4 cartouche cpl. 92730000
5 mousseur cpl. 13913000
6 fixation cpl. 95049000
7 flexible d'alimentation 600 mm 3/8" 96510000
8 flexible d'alimentation 600 mm 14099000
9 ELASTOP mécanisme d'arrêt 94849000
10 joint 95008000
11 set de joint plat 96529000
Page 8
English
Attention! The fitting must be installed, flushed and
tested after the valid norms.
Assembly
1. Flush through the supply pipes.
2. Place the mixer including the sealing washer in
position on the sink.
3. Slip the plastic washer, the slide washer, the
metall washer and collar nut over the hose
and threaded base and tighten the collar nut
by hand. If there is not enough space, please
use only the slide washer and the metall without
the plastic washer.
4. Tighten screws.
5. Connect the connecting hose to the angle valves;
cold right - hot left.
Large differences in pressure between the hot and
cold water supply should be balanced.
Operation
The mixer is actuated by lifting the lever head.
Swivel to the left = hot water,
swivel to the right = cold water.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Rate of flow:
11 l/min 0,3 MPa
Hansgrohe single lever mixers can be used together
with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 0,15 MPa.
To adjust the hot water limiter on single lever mixers,
please see page 17.
No adjustment is necessary when using a continuous
flow water heater.
Spare parts (see page 3 + 4)
1 lever head 33891000
1.1 screw cover 96338000
2 flange 96391000
3 nut 94194000
4 cartridge cpl. 92730000
5 aerator cpl. 13913000
6 fixation cpl. 95049000
7 connection hose 600 mm 3/8" 96510000
8 connection hose 600 mm 14099000
9 ELASTOP stop unit 94849000
10 seal 95008000
11 sealing set 96529000
Page 9
8 9
Italiano
Attenzione! La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate.
Montaggio
1. Lavare bene le tubazioni di alimentazione.
2. Inserire il rubinetto con spessore ne lavabo.
3. Inserire la placca sotto lavello in plasticam,
l'anello di protezione e la placca sotto lavello ed
avvitare a mano la ghiera di fissagio sul corpo
filettato del miscelatore.Se non si ha abbastanza
spazio é necessario usare l'anello di protezione
e la placca sotto lavello.
4. Avvitare bene le viti con intaglio.
5. Collegare i flessibili ai rubinetti a squadra sotto
lavello; freddo a destra - caldo a sinistra.
Attenzione!
Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
Uso
Il miscelatore si apre sollevando la maniglia a forma
di staffa.
Rotazione verso sinistra = acqua calda,
rotazione verso destra = acqua fredda.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata:
65° C
Potenza di erogazione: 11 l/min 0,3 MPa
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione di flusso
è almeno di 0,15 MPa.
Regolazione del limitatore di erogazione di acqua
calde dei miscelatori monocomando, vedere pagina
17. In combinazione con le caldaie istantanee, il
limitatore di erogazione di acqua calda non è
necessario.
Parti di ricambio (vedi pagg. 3 + 4)
1 Maniglia 33891000
1.1 tappino 96338000
2 Cappuccio 96391000
3 Dado 94194000
4 Cartuccia compl. 92730000
5 Rompigetto 13913000
6 Set di fissaggio 95049000
7 raccordo flessibile 600 mm 3/8" 96510000
8 raccordo flessibile 600 mm 14099000
9 ELASTOP cartuccia 94849000
10 guarnizione 95008000
11 set di guarnizioni 96529000
Page 10
Español
Atención! El grifo tiene que ser instalado, probado
y testado, según las normas en vigor.
Montaje
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el fregadero junto con el
elemento intermedio de goma. Subir arandela
grande, la junta, arandela peguena y la tuerca
y enroscarla manualmente.
3. Si hubiera poco espacio, colocar la junta,
arandela peguena y la tuerca y enroscarla
manualmente.
4. Fijar los tornillos.
5. Conectar los tubos de conexión;
a la derecha frio - a la izquierda caliente.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla
hacia arriba.
Vuelta hacia la izquierda = agua caliente, vuelta
hacia la derecha = agua fría.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPaes
Presión de prueba: 1,6 MPa
Temperatura del agua caliente: max. 80° C
Temp. recomendada del
agua caliente: 65° C
Caudal máximo:
11 l/min 0,3 MPa
Los mezcladores Hansgrohe pueden ser utilizado
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión del caudal ascienda a un mínimo
de 0,15 MPa.
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 17
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
Repuestos (ver página 3 + 4)
1 Mando 33891000
1.1 Tapón 96338000
2 Florón 96391000
3 Tuerca 94194000
4 Cartucho 92730000
5 Aireador completo 13913000
6 Set de fijación completo 95049000
7
Tubo de conexión flexible 600 mm 3/8"
96510000
8 Tubo de conexión flexible 600 mm 14099000
9 ELASTOP montura 94849000
10 Junta 95008000
11 Junta 96529000
Page 11
10 11
Nederlands
Let op! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Montage
1. Toevoerleidingen vakkundig doorspoelen.
2. Kraan met afdichtingsring in de gootsteen
monteren.
3. Kunststof plaat, fiberring, onderlegring wartel
over het schroefdraad en slang schuiven en de
wartel handvast aandraaien. Bij weinig ruimte
fiberring en onderlegring gebruiken.
4. Beide schroeven aandraaien.
5. Aansluitslangen aan hoekstopkranen aansluiten.
Links = warm water, rechts = koud water.
Grote drukverschillen tussen de koud- en warm
wateraansluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep word de
mengkraan geopend.
Naar links bewegen = warm water, naar rechts =
koud water.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorstroomcapaciteit:
11 l/min 0,3 MPa
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min.
0,15 MPa bedraagt.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 17.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Service onderdelen (zie pag. 3 + 4)
1 Greep 33891000
1.1 greepstopje 96338000
2 Afdekkap 96391000
3 Moer 94194000
4 Kardoes kompl. 92730000
5 Perlator kompl. 13913000
6 Schachtbevestigingsset kompl. 95049000
7 aansluitslang 600 mm 3/8" 96510000
8 aansluitslang 600 mm 14099000
9 ELASTOP bovendeel 94849000
10 dichting 95008000
11 dichtingsset 96529000
Page 12
Dansk
Bemærk! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Montering
1. Skyl tilførselsledningerne grundigt.
2. Montér armaturet i servanten med mellemlagsskive.
3. Den store underlagsskive, fiberskive og
den underlagsskive samt monteringsmøtrik
fastspændes med hånden på gevindstutsen.
Hvis der ikke er plads nok, anvendes fiberskive
og den underlagsskive.
4. Stram skruerne.
5. Tilslutingsslangerne tilsluttes, koldt højre, varmt
venstre.
Stor trykforskel mellem koldt og varmt vand bør
udjævnes.
Brugsanvisning
Ved at hæve bøjlegrebet åbnes for vandet.
Drejning til venstre = varmt vand,
drejning til højre = koldt vand.
Tekniske Data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemp.: 65° C
Gennemstrømnigskapacitet:
11 l/min 0,3 MPa
Hansgrohe et-grebsarmaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk
på 0,15 MPa.
Et-grebsarmaturer med varmtvandsbegrænsning,
justering se side 17.
I forbindelse med gennemstrømningsvandvarmer er
en varmtvandsbegrænsning ikke nødvendig.
Reservedele (se s. 3 + 4)
1 Greb 33891000
1.1 Dækknap til greb 96338000
2 Dækskive 96391000
3 Møtrik 94194000
4 Indmat 92730000
5 Perlator kpl. 13913000
6 Festedel 95049000
7 Tilslutningsslange 600 mm 3/8" 96510000
8 Tilslutningsslange 600 mm 14099000
9 ELASTOP Afspærringsventil 94849000
10 Pakning 95008000
11 Pakningssæt 96529000
Page 13
12 13
Português
Atenção! A misturadora deve ser instalada,
purgada e testada de acordo com as normas em
vigor!
Montagem
1. Purgar bem as tubagens de alimentação de
água.
2. Coloque a misturadora com o vedante, em
posição, no lavaloiçã.
3. Enfie o vedante grande, pelo menos o vedante
pequeno e a porca também sobre o tubo flexível
e a base roscada e aperte a porca à mão (se
não houver espaço, pelo menos o vedante
pequeno).
4. Apertar os parafusos de fixação.
5. Ligar os tubos de alimentação da misturadora
às torneiras de esquadria.
Fria à direita - quente à esquerda.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Manuseamento
Levantar o manípulo para abrir a água.
Rodar para a esquerda = água quente, rodar para
a direita = água fria
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de funcionamento
recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
Temperatura da água quente: max. 80° C
Temperatura água quente
recomendada: 65° C
Caudal:
11 l/min 0,3 MPa
As misturadoras monocomando Hansgrohe podem
ser utilizadas com esquentadores (de
controlo térmico ou hidráulico) desde que a pressão
de utilização seja, no minimo, de 0,15 MPa.
Misturadora momocomando equipada com limitador
de temperatura (vide pàg.17).
Não se aplica quando são utilizados esquentadores
instantâneos.
Peças de substituição (ver página 3 + 4)
1 Manípulo 33891000
1.1 Tampão 96338000
2 Espelho 96391000
3 Porca 94194000
4 Cartucho (completa) 92730000
5 Emulsor 13913000
6 Porca de fixação 95049000
7 Tubo flexível 600 mm 3/8" 96510000
8 Tubo flexível 600 mm 14099000
9 Elastop 94849000
10 Vedante 95008000
11 Vedante 96529000
Page 14
Polski
Uwaga! Armatura musi być zamontowana,
przepłukana i wypróbowana według
obowiązujących norm.
Montaż
1. Dokładnie przepłukać przewody
doprowadzające.
2. Armaturę wraz z wkładką środkową umieścić
w zlewozmywaku.
3. Od spodu włożyć podkładkę gumową i
metalową, nakręcić ręcznie nakrętkę mocującą.
Jeżeli nie dysponujemy wystarczającą ilością
miejsca, płyta może zostać zdjęta.
4. Dokręcić śruby kontrujące.
5. Rurki przyłączeniowe podłaczyć do zaworków
kątowych, zimna z prawej – ciepła z lewej.
Znaczne różnice ciśnieñ na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Obsługa
Odchylenie uchwytu powoduje załączenie
przepływu wody w mieszaczu.
Ruch uchwytu w lewo = ciepła woda.
Ruch uchwytu w prawo = zimna woda.
Dane techniczne
Ciśnienie max.: 1 MPa
Ciśnienie zalecane: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
Maksymalna temperatura
wody gorącej: max. 80° C
Zalecana temperatura wody gorącej: 65° C
Przepływ 0,3 MPa: o. 11 l/min
Mieszacze jednouchwytowe Hansgrohe mogą
być stosowane w połączeniu z przepływowymi
podgrzewaczami wody, sterowanymi hydraulicznie i termicznie, jeśli ciśnienie wody wynosi min.
0,15 MPa.
Mieszacz jednouchwytowy z ograniczeniem
wody gorącej, justowanie - patrz str. 17.
W połączeniu z przepływowymi podgrzewaczami
wody blokada wody gorącej nie jest konieczna.
Części serwisowe (zobacz str. 3 + 4)
1 Uchwyt 33891000
1.1 Zaślepki 96338000
2 Osłona 94192000
3 Nakrętka 94194000
4 Kartusz - komplet 92730000
5 Perlator - komplet 13913000
6 Mocowanie 95049000
7
Wąż przyłączeniowy 600 mm 3/8"
96510000
8 Wąż przyłączeniowy 600 mm 14099000
9 Zawór elestopowy 94849000
10 Uszczelka 95008000
11 Zestaw uszczelek 96529000
Page 15
14 15
Slovenski
Pozor! Armaturo je potrebno montirati, splakniti in
testirati v skladu z veljavnimi predpisi.
Montaža
1. Strokovno izplaknite dovodne cevi..
2. Vstavite armaturo s tesnilnim obročkom v
pomivalno mizo..
3. Nataknite veliko plastično ploščico, drsno
podložko, podložko in matico na navojni nastavek in matico privijte z roko. Če nimate dovolj
prostora lahko plastično ploščico izpustite.
4. Zatisnite vijake z zarezo.
5. Priključite dovodne cevi na kotne ventile,
mrzla desno - topla levo.
Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Upravljanje
Z dvigom ročke mešalno baterijo odprete.
Zasuk v levo = topla voda, zasuk v desno = mrzla
voda.
Tehnični podatki
Delovni tlak:
maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
Temperatura tople vode: maks. 80° C
Priporočena temperatura
tople vode:
65 °C
Pretok vode:
ca. 11 l/min 0,3 MPa
Enoročne mešalne baterije Hansgrohe lahko uporabljate v
povezavi s hidravlično in termično uravnavanimi pretočnimi
grelniki, če je pretočni tlak najmanj 0,15 MPa.
Enoročne mešalne baterije z omejevalnikom tople
vode, za justiranje glejte stran 17.
V povezavi s pretočnimi grelniki zapora tople vode
ni potrebna.
Rezervni deli (glejte stran 3 + 4)
1 Ročka 33891000
1.1 Pokrov/čep 96338000
2 Prirobnica 96391000
3 matica 94194000
4 Vložek 92730000
5 Perlator kompl. 13913000
6 Pritrdilni 95049000
7 Priključna gibka cev 600 mm 3/8" 96510000
8 Priključna gibka cev 600 mm 14099000
9 Enota za zapiranje pretoka
vode Elastop 94849000
10 Tesnilo 95008000
11 Komplet tesnil 96529000
Page 16
Hrvatski
Pažnja! Cijevi moraju biti postavljene, isprane i
testirane prema važećim normama.
Sastavljanje
1. Isperite cijevi dovoda.
2. Postavite slavinu uključujući i gumenu brtvu na
sudoper.
3. Veliku plastičnu ploču, kliznu pločicu, podlogu
i veznu maticu nataknite preko navoja te ručno
učvrstite maticu. Ako nema dovoljno mjesta
plastična se ploča može izostaviti.
4. Učvrstite vijke.
5. Spojite eksibilne dovodne cijevi na kutne ventile;
hladna voda desno – vruća lijevo.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upotreba
Slavina se otvara podizanjem ručice.
Okretanje ulijevo = vruća voda
Okretanje udesno = hladna voda
Tehnički podatci
Najveći dopušteni tlak: max. 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Testirano pri tlaku: 1,6 MPa
Temperatura vruće vode: max. 80° C
Preporućena temperatura
vruće vode: 65° C
Protok vode: 11 l/min 0,3 MPa
Hansgrohe jednoručne slavine se mogu koristiti
sa hidraulični i termički kontroliranim protočnim
bojlerima ako je tlak najmanje 0,15 MPa.
Da bi podesili limiter vruće vode na jednoručnim
slavinama molimo Vas da pogledate stranicu 17.
Podešavanje nije potrebno ako koristite protočni
bojler.
Rezervni djelovi (pogledaj stranicu 3 + 4)
1 Ručica 32891000
1.1 Poklopac vijka 96338000
2 Zaštita mehanizma 96391000
3 Vijak 94194000
4 Uložak 92730000
5 Aerator pozlaćeni 13913000
6 Matica za učvršćivanje slavine 95049000
7 Priključno crijevo 600 mm 3/8" 96510000
8 Priključno crijevo 600 mm 14099000
9 ELASTOP Ventil za zatvaranje 94849000
10 Brtva 95008000
11 Set brtvi 96529000
Page 17
16 17
注意！必须按照现行的规定安装，冲洗和测试
产品！
安装
1. 将进水管洗净。
2. 把龙头和密封垫圈装在盥洗台上。
3. 将塑料垫圈、滑动垫圈、金属垫圈和带台螺
母套到螺丝接管上，并用手旋紧带台螺母。
如果空间不够，请去掉塑料垫圈
4. 旋紧一字螺钉。
5. 连接三角阀和连接软管：左热右冷。
冷热水管间过大的压力差必须予以平衡。
操作
提起把手，龙头开启。
向左偏转：热水
向右偏转：冷水
技术参数
工作压力： 最大1 MPa
推荐工作压力： 0,1 - 0,5 MPa
测试压力： 1,6 MPa
热水温度： 最高80°C
推荐热水温度： 65°C
流量：
约11升/分钟0,3 MPa
如果水压达到0,15 MPa以上，汉斯格雅单手柄
龙头可以和液压式或热控式直流式热水器一起
使用。
带有热水控制装置的单手柄龙头的调节，请参
见第17页。
如果使用直流式热水器，则不需热水控制装置。
备用零件 (参见第3 + 4页)
1 手柄 33891000
1.1 手柄塞 96338000
2 法兰 96391000
3 螺母 94194000
4 阀芯 92730000
5 水波器 13913000
6 固定件 95049000
7 连接软管 600 mm 3/8" 96510000
8
连接软管 600 mm
14099000
9 ELASTOP
闭塞单元
94849000
10
垫圈
95008000
11
密封垫圈
96529000
Page 18
21 3
4 5
6 7
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa
Limiteur d'eau chaude: Température d'eau chaude 60°C, Température d'eau froide 10°C, Pression dynamique 0,3 MPa
hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 0,3 MPa
limitatore di acqua calda: temperatura dell'acqua calda 60°C, temperatura dell'acqua fredda 10°C, pressione 0,3 MPa
limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinamica 0,3 MPa
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, Stroomdruck 0,3 MPa
varmtvandsbegrænser: varmtvandstemperatur 60°C, koldtvandstemperatur 10°C, vandtryk 0,3 MPa
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressão 0,3 MPa.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciśnienie 0,3 MPa.
Omejitev tople vode: temperatura tople vode 60 °C, temperatura mrzle vode 10 °C, pretočni tlak 0,3 MPa
Ograničavač vruće vode: temperatura vruće vode 60 °C, temperatura hladne vode 10 °C, tlak 0,3 MPa
热水限制：热水温度60°C，冷水温度10°C，流动压力0,3 MPa
Page 19
18 19
Mit Rubit, der manuellen Reinigungsfunktion können
die Strahlformer durch einfaches Rubbeln vom Kalk
befreit werden.
De plus, la pomme de douche est équipée de Rubit,
le système anticalcaire manuel. Les dépôts de calcaire
s'enlèvent en frottant avec un doigt ou avec une
éponge sur les ouvertures de jets élastiques.
The Rubit cleaning function only needs a small
manual rubover to remove the lime scale from the
spray channels.
Con Rubit, la funzione anticalcare manuale, i diffusori
del getto possone essere liberati da calcare con un
semplice strofinamento.
Rubit, la función de limpieza manual, permite quitar
la cal simplemente frotando los ejectores.
Met Rubit, de handmatige reinigingsfunktie, kunnen
de straalopeningen door het met de hand wegwrijven
van kalk, gereinigd worden.
Med Rubit, den manuelle rengøringsfunktion kan
strålekanalerne let renses for kalk - der skal blot
gnubbes!
O sistema de limpeza Rubit requer apenas uma ligeira
passagem com a mão para remover os depósitos
de calcáreo dos jactos.
Funkcja Rubit® wymaga jedynie delikatnego
potarcia dłonią, aby usunąć ewentualne osady
kamienia wapiennego.
Z Rubitom®, ročno čistilno funkcijo, lahko s šob
očistimo vodni kamen tako, da šobe enostavno
podrgnemo.
Rubit - ručni sustav za čišćenje omogućuje jednostavnim trljanjem odstranjivanje kamenca sa rupica
prskalice tuša
有了Rubit®,手工清洁功能，要去掉喷头上的水垢，
只需简单地搓除即可。
Reinigung/Nettoyage/Cleaning/Pulitura/Reinigen/Rengøring/
Limpeza/Czyszczenie/Čiščenje/Čišćenje/的检验标记
Page 20
Page 21
20
01/2006
9.08904.04
Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
Loading...
