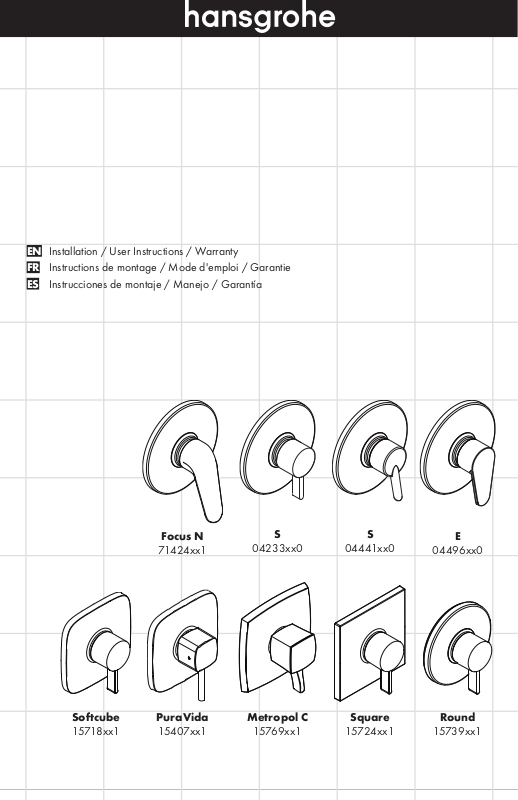

Page 1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Softcube
15718xx1
Focus N
71424xx1
PuraVida
15407xx1
S
04233xx0
Metropol C
15769xx1
S
04441xx0
Square
15724xx1
E
04496xx0
Round
15739xx1
Page 2
English
Technical Information
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Flow rate @ 44 PSI 5.5 GPM (20.8 L/min)
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This product is for use with shower heads rated
at 1.3 GPM (4.9 L/min) or higher.
• This trim is for use with iBox Universal Plus model
01850181 (not included).
• To prevent scald injury, the maximum output
temperature of the shower mixing valve must be
no higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112° F (44°C).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
The rotational limit stop (see page 19)
Adjust the rotational limit stop if:
• The maximum output temperature is greater
than 120°F (49°C) or that permitted by local
plumbing code
• The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.
This unit meets or exceeds the
following:
• ASME A112.18.1 / CSA B125.1
• Listed by IAPMO for use in the
US and Canada
2
Page 3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 176°F (80° C)*
Capacité nominale 5.5 GPM (20.8 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce produit devrait être seulement utilisé avec
les pommes de douche évaluées à 1.3 GPM
(4.9 L/min) ou plus.
• Ce dispositif requiert une pièce intérieure
01850181.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C).
Au Massachusetts, la température de sortie
maximale du robinet de douche ne doit pas
excéder 112°F (44°C).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
La butée de limite de rotation (voir p. 19)
Réglez la butée de limite de rotation si :
• La température maximale de l’eau est supérieure à
120 °F (49° C) ou à la température permise par
le code de plomberie local.
• La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.
3
Page 4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 176°F (80° C)*
Caudal máximo 5.5 GPM (20.8 L/min)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Consideraciones para la instalación
*
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Este producto debe ser utilizado sólo con
alcachofas de la ducha valoradas en 1.3 GPM
(4.9 L/min) o más.
• La unidad requiere una pieza interior de válvula
01850181.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
El tope límite rotacional (ver página 19)
Ajuste el tope límite rotacional si:
• La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por
el código de plomería local.
• La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o
si se realizan cambios al calentador de agua.
4
Page 5
3⅛" (79 mm)
6¾" (170 mm)
⅝" (15 mm)
(60 mm - 108 mm)
(74 mm)
6¾" (170 mm)
⅝" (15 mm)
(60 mm - 108 mm)
⅝" (15 mm)
⅝" (15 mm)
(61-89 mm)
6⅛"/6⅛" (155/155 mm)
PuraVida
⅝" (15 mm)
(61-89 mm)
⅝" (15 mm)
(61-89 mm)
⅝" (15 mm)
(61 - 89 mm)
⅝" (15 mm)
6⅜"/6⅜" (162/162 mm)
(75-93 mm)
3⅛" (79 mm)
15407xx1
Softcube
15718xx1
Square
15724xx1
Round
15739xx1
S
04233xx0
Ø 5⅞" (150 mm)
2⅜"-3½"
2⅜"-3½"
3⅞" (98 mm)
3⅛" (80 mm)
6⅛"/6⅛" (155/155 mm)
Metropol C
15769xx1
S
04441xx0
2⅜"-3½"
3" - 3⅝"
3⅛" (80 mm)
6⅛"/6⅛" (156/156 mm)
Focus N
71424xx1
6¾" (170 mm)
E
04496xx0
2⅜"-3½"
⅝" (15 mm)
3⅝" - 4¾"
(93 mm - 121 mm)
3⅛" (80 mm)
4⅜" (110 mm)
2⅜"-4¼"
6¾" (170 mm)
2⅞"
3½" (89 mm)
2⅜"-4¼"
5
Page 6
Tools Required / Outils Requis /
Herramientas Útiles
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
closed
ferme
cerrado
open
ouvert
4 mm
abierto
4 mm
6
Page 7
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude
et de l’eau froide / Lave los suministros frío y caliente
1a
3
2
90°
1
English
Shower only
Remove the dust cover.
Open the cold stop.
4 mm
Français
Douche seulement
Retirez l’étiquette.
Ouvrez l’eau froide à la butée
d'arrêt d'isolation.
> 5 min
4
90°
4 mm
Español
Ducha solamente
Retire la etiqueta.
Abra el paso del agua fría en el
cierre de servicio.
Allow the cold supply to flush for
at least five minutes.
Close the cold stop.
Rincez le conduite de l’eau
froide pour au moins 5 minutes.
Fermez l'eau froide à la butée
d'arrêt d'isolation.
Lave el suministro de agua
fría para por lo menos cinco
minutos.
Cierre el paso del agua fría en
el cierre de servicio.
7
Page 8
2a
3
2
5
> 5 min
1
5 mm
4
90°
4 mm
English
Remove the flushing block. Turn
it 90° and reinstall.
Open the hot stop.
Allow the hot supply to flush for
at least 5 minutes.
Close the hot stop.
6
90°
Français Español
Retirez la vis de la pièce
d’insertion affleurante. Tournezle à 90°, et réinstallez-le.
Ouvrez l’eau chaude à la butée
d'arrêt d'isolation.
Rincez le conduite de l’eau
chaude pour au moins 5
minutes.
Fermez l'eau chaude.
Retire el inserto de lavado.
Gírelo 90° y reinstálelo.
Abra el paso del agua caliente
en el cierre de servicio.
Lave el suministro de agua caliente para por lo menos cinco
minutos.
Cierre el paso del agua caliente
en el cierre de servicio.
4 mm
8
Page 9
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude
et de l’eau froide / Lave los suministros frío y caliente
1b
3
2
English
Tub/shower
Remove the dust cover.
Open both stops.
90°
> 5 min
4
90°
1
Français
Baignoire/douche
Retirez l’étiquette.
Ouvrez l’eau à les butées d'arrêt
d'isolation.
Español
Baño / ducha
Retire la etiqueta.
Abra los pasos del agua en los
cierres de servicios.
4 mm
Allow the hot and cold supplies
to flush for at least 5 minutes.
Close the stops.
Rincez les conduites de l’eau
pour au moins 5 minutes.
Fermez l'eau chaude et
l'eau froid
d'isolation.
à les butées d'arrêt
Lave los suministros de agua
para por lo menos cinco
minutos.
Cierre los pasos del agua
caliente y del agua fría en los
cierres de servicio.
9
Page 10
Installation / Installation / Instalación
1 2
2
90°
1
1
90°
¹⁄₁₆"-⅛"
1-2 mm
English
Make sure that the
stops are closed.
Cut the plaster shield so that
it extends ¹⁄₁₆" - ⅛" from the
finished wall surface.
Seal the wall around the plaster
shield with waterproof sealant.
Failure to seal the wall
can lead to possible
water damage.
Remove the flush insert screw,
flush insert, and seals.
Français Español
Fermez l’eau à les bu-
tées d'arrêt d'isolation.
Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ à ⅛ po
soit à l’extérieur de la surface
du mur fini.
Scellez le mur autour du
protecteur à l’aide d’un agent
d’étanchéité.
Si le mur n’est pas
scellé, l’eau pourrait
éventuellement causer
des dommages.
Retirez la vis, la pièce d’insertion
affleurante, et les joints.
Cierre el paso del agua
en la entrada del suministro o los cierres de
servicio.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" - ⅛"
de la superficie de la pared
terminada.
Selle la pared alrededor del
protector de yeso con un sellador impermeable.
Si no se sella la pared,
pueden producirse
daños por acción del
agua.
Retire el tornillo, el inserto de
lavado, y las juntas.
2
5 mm
10
Page 11
3 4
4 mm
English
Install the function block.
Tighten the screws.
Measure the distance from the
front of the plaster shield to one
of the screw-in flanges ("X").
Français
Insérez le bloc de fonction.
Installez les vis du bloc de
fonction.
Mesurez la distance entre la
surface du mur et la bride du
vis. Notez la longueur mesurée
(« X »).
Español
Inserte el bloque de función.
Instale los tornillos del bloque
de función.
Mida la distancia entre la
superficie de la pared y la brida
de tornillo. Anote esta medida
(“X”).
11
Page 12
90°
5 6
4 mm
90°
English
Add ½" to this measurement.
Cut each screw so that it is X +
½" long.
Open the stops.
12
Français Español
Ajoutez ½ po à cette longueur
« X ». Notez cette longueur.
Coupez les vis de façon à ce
que celui-ci dépasse de ½ po +
la longueur X.
Agregue ½" a X. Anote esta
medida.
Corte el tornillo de modo que
sobresalga ½" + X.
Ouvrez l’eau à les butées d'arrêt
d'isolation.
Abra el paso del agua en los
cierres de servicio.
Page 13
7 8
1
2
English
Install the carrier plate.
Test the valve:
Place the adapter and the
handle on the stem.
Turn the handle counter-clockwise as far as it will go.
Français
Installez la plaque-support.
Testez le robinet:
Placez ensuite l'adapteur et la
poignée sur la tige.
Tournez la manette dans le sens
antihoraire jusqu'a l'extrémité de
la plage.
Español
Instale la placa del portador.
Pruebe la válvula:
Coloque el adaptador y la
manija en la espiga.
Gire la manija en dirección contraria a las manecillas del reloj
hasta que la manija pare.
13
Page 14
9 10
2
1
English
Measure the temperature of the
output water.
Make sure that cold water flows
from the valve first.
If the valve opens through
hot, reverse the cartridge.
See page 17.
If the maximum high temperature is greater than
120°F or that permitted
by local plumbing code,
adjust the rotational limit
stop. See page 19.
Turn the water off.
Remove the handle and the
adapter.
14
Français Español
Mettez le temperature de l'eau.
Assurez-vous que l'eau froide
s'écoule de le robinet en
premier.
Si le robinet s’ouvre en faisant couler l’eau chaude,
voir page 17.
Si la température maximale de l’eau est supérieure à 120 °F (49° C) ou
à la température permise
par le code de plomberie
local, voir page 19.
Fermez l'eau.
Retirez la poignée et l'adapteur.
Mida la temperatura del agua.
Asegúrese que el agua fría fluya
de la válvula primero.
Si la válvula abre en caliente, invierta el cartucho.
Ver página 17.
Si la temperatura máxima
de salida es mayor a 120°F
(49° C) o la temperatura
permitida por el código de
plomería local, ver página
19.
Cierre el agua.
Retire la manija y el adaptador.
Page 15
Installation / Installation / Instalación
1 2a
1
2
3
English
Lubricate the cartridge o-ring
using a small amount of white
plumber's grease.
Install the sleeve.
Install the escutcheon.
04233xx0
15718xx1
15724xx1
15739xx1
15769xx1
2b
04441xx0
04496xx0
71424xx1
Français
Lubrifiez la joint torique sur
la cartouche avec une petite
quantité de graisse de plomberie blanche.
Installez le manchon.
Installez l’écusson.
2.5 mm
3 mm
Español
Lubrique la junta del cartucho
con una pequeña cantidad de
grasa blanca para plomería.
Instale el manguito.
Instale el escudo.
Install the handle adapter and
the screw.
Install the handle.
Tighten the handle screw.
Installez l'adapteur et la vis.
Installez la poignée.
Serrez la vis de la poignée.
Instale el adaptador para la
manija y el tornillo.
Instale el mando.
Apriete el tornillo.
15
Page 16
2c
2.5 mm
15407xx1
3
English
Place a dab of waterproof sealant at the grout joints.
16
Français Español
Appliquer une petite quantité de
l’agent d’étanchéité aux joints
de coulis.
Coloque un poco de sellador a
prueba de agua en las uniones
de la lechada de cemento.
Page 17
Reverse the cartridge / Inversez la cartouche / Invierta el cartucho
1 2
90°
4 mm
1
90°
English
If the valve opens through
hot, reverse the cartridge.
Close the stops.
Unscrew the nut.
Do not attempt to pry
the cartridge from the
function block by using a
screwdriver. Damage to
the cartridge will result.
Place the adapter and the handle on the cartridge stem.
Turn the handle counter-clockwise approximately ¼ turn after
hitting the stop.
1
2
Français
Si le robinet s’ouvre en
faisant couler l’eau chaude,
inversez la cartouche.
Fermez l’eau à les butées d'arrêt
d'isolation.
Dévissez l’écrou.
N’utilisez pas de tourn-
evis comme levier pour
faire sortir la cartouche
du bloc de fonction. Ceci
causerait des dommages à la cartouche.
Placez l'adapteur et la poignée
sur la tige de la cartouche.
Tournez la poignée dans le sens
antihoraire. Tournez-la encore
d’environ ¼ de tour après avoir
atteint la butée.
stop!
+ ¼ turn
2
Español
Si la válvula abre en caliente,
invierta el cartucho.
Cierre el paso del agua en la
entrada del suministro o los
cierres de servicio.
Desenrosque la tuerca.
No quite el cartucho del
bloque de función utilizando un destornillador.
Esto hará que el cartucho
se dañe.
Coloque el adaptador y la
manija en el vástago del
cartucho.
Gire la manija en sentido antihorario. Gire aproximadamente ¼
después de alcanzar el tope.
17
Page 18
3 4
90°
1
3
English
Lift the cartridge out.
Turn the cartridge 180°, so that
the "hot side" marking is on the
right.
Install the cartridge
Install the nut.
2
4
90°
Français
Retirez la cartouche.
Tournez la cartouche de 180°,
de façon à ce que la marque «
hot side » soit à droite.
Installez la cartouche.
Installez l’écrou.
4 mm
Español
Levante el cartucho.
Gire el cartucho 180°, de
modo que la marca del “hot
side” (lado caliente) quede a la
derecha.
Instale el cartucho.
Instale la tuerca.
Open the stops.
Continue the installation.
18
Ouvrez l’eau à les butées d'arrêt
d'isolation.
Poursuivez l’installation.
Abra los pasos del agua en los
cierres de servicios.
Continúe la instalación.
Page 19
Adjust the Rotational Limit Stop /
límite rotacional
1
Réglez la butée de limite de rotation / Ajuste el tope
hotter
plus chaude
más caliente
cooler
plus froid
más frío
2
3
English Français Español
Pull the white rotational limit stop
outward.
Rotate clockwise to decrease the
maximum temperature. Rotate
counter-clockwise to increase
the maximum temperature.
The temperature change per
notch may be anywhere from
4° - 16° F, depending on local inlet conditions. Repeat as
necessary.
When finished, make sure that
the rotational limit stop is fully
retracted.
Continue the installation.
Tirez vers extérieur l’arrêt de
limite de rotation et tournez.
La température diminue dans le
sens horaire et augmente dans
le sens antihoraire.
La variation de température
est de 4 à 16 °F par cran,
selon la température de l’eau
d’alimentation. Refaites le
réglage au besoin.
Lorsque vous avez fini, assurezvous que l’arrêt de limite de rotation soit complètement rétracté
dans sa position de logement.
Poursuivez l’installation.
Tire la parada de límite rotacional de color blanco hacia
afuera y girarla.
Al mover en dirección de las
manecillas del reloj reducirá la
temperatura del agua de salida,
y al contrario aumentará la temperatura del agua de salida.
El cambio de temperatura por
cada diente (muesca) puede
ser de 4°F-16°F dependiendo
de la condición del agua de entrada. Si es necesario repítalo.
Cuando haya terminado,
asegúrese de que la Parada de
Límite Rotacional esté completamente retraída a la posición
sentada.
Continúe la instalación.
19
Page 20
Replacement Parts / Pièces détachées / Repuestos
Softcube
15718xx1
98133000
16x2
88727000
96525000
13595000
(optional)
Round
15739xx1
96454000
98793000
88765xx0
15597xx0
(⅞"/22 mm)
PuraVida
15407xx1
92756000
13597xx0
(⅞"/22 mm)
13593xx0
(⅞"/22 mm)
20
88763xx0
Square
15724xx1
92756000
88763xx0
88763xx0
Metropol C
15769xx1
92756000
92756000
Page 21
S
04233xx0
98133000
16x2
96525000
88727000
13595000
(optional)
96647000
96454000
Focus N
71424xx1
E
04496xx0
88765xx0
92756000
13596xx0
⅞"/22 mm
88760xx0
88763xx0
S
04441xx0
88654000
xx = Colors / Couleurs / Acabados
00 = Chrome
40 = Chrome/white
62 = Oil Rub Bronze
82 = Brushed Nickel
83 = Polished Nickel
92 = Rubbed Bronze
21
Page 22
User Instructions / Instructions de service / Manejo
on
ouvert
abierto
warmer
plus chaud
más caliente
cooler
plus froid
más frío
off
fermé
cerrado
22
Page 23
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
´ Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
´ Abrasive cleaning powders, pads, or brushes.
´ Steam cleaners.
´ “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray
from the Hansgrohe product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin
d’éviter d’endommager le produit, il est nécessaire d’en prendre soin.
Pour de meilleurs résultats :
• Empêchez l’accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c’est
nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N’utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
´ Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de
l’acide acétique.
´ Les poudres de nettoyage, les tampons ou les brosses abrasives.
´ Les nettoyeurs à vapeur.
´ Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les
ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation,
pulvérisez le nettoyant sur un chiffon ou une éponge douce.
• Après le nettoyage rincer abondamment à l’eau clair pour éliminer intégralement les restes de détergent.
23
Page 24
Important
• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour
cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de
l’eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les
raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un
meuble sous lavabo, car les vapeurs qui s’en degagent risquent d’abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l’utilisation de produits
de nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de
blessure.
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para obtener mejores resultados:
• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
´ Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
´ Polvos, paños o cepillos de limpieza abrasivos.
´ Limpiadores a vapor
´ Agentes de limpieza “sin enjuague”.
• Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.
• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.
• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y
espacios y causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o esponja.
• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después de
la limpieza.
Importante
• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes,
lociones de afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua
limpia después de cada uso.
• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios.
Enjuague inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En
un armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.
• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza
inadecuados no están cubiertos por la garantía.
• Si se daña un componente del producto, reemplácelo, ya que existe riesgo de lesión.
24
Page 25
252627
Page 26
Page 27
Page 28
Limited Consumer Warranty
This warranty is limited to products manufactured by
Hansgrohe, Inc. (“Hansgrohe”) that are purchased by
a consumer in the United States or Canada after March
1, 1996, and installed in either the United States or in
Canada.
WHO IS COVERED BY THE WARRANTY
This limited warranty extends to the original purchaser
only. This warranty is non-transferable. Hansgrohe neither
assumes nor authorizes any person to create for it any
other obligation or liability in connection with this product.
LENGTH OF WARRANTY
If you are a consumer who purchased the product for use
primarily for personal, family or household purposes, this
limited warranty starts on the date of purchase and extends
for as long as you own the product and the home in which
the product is originally installed. If you purchased the
product for use primarily for any other purpose, including,
without limitation, a commercial purpose, this limited
warranty starts on the date of purchase and extends (i)
for 1 year, with respect to Hansgrohe and Commercial
products, and (ii) for 5 years, with respect to Axor products.
The Rubbed Bronze finish is subject to a 3-year limited
warranty starting on the date of purchase.
WHAT IS COVERED BY THE WARRANTY
This limited warranty covers only your Hansgrohe
manufactured product. Hansgrohe warrants this product
against defects in material or workmanship as follows:
Hansgrohe will replace at no charge for parts
only or, at its option, replace any product or part
of the product that proves defective because of
improper workmanship and/or material, under
normal installation, use, service and maintenance.
If Hansgrohe is unable to provide a replacement
and repair is not practical or cannot be made in
timely fashion, Hansgrohe may elect to refund
the purchase price in exchange for the return of
the product. REPAIR OR REPLACEMENT (OR, IN
LIMITED CIRCUMSTANCES, REFUND OF THE
PURCHASE PRICE) AS PROVIDED UNDER THIS
LIMITED WARRANTY IS THE EXCLUSIVE REMEDY
OF THE PURCHASER.
WHAT IS NOT COVERED BY THE WARRANTY
A. Conditions, malfunctions or damage not resulting
from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from
(1) normal wear and tear, improper installation,
improper maintenance, misuse, abuse, negligence,
accident or alteration; (2) the use of abrasive or
caustic cleaning agents or “no-rinse” cleaning
products, or the use of the product in any manner
contrary to the product instructions; or (3) conditions
in the home such as excessive water pressure or
corrosion.
C. Labor and other expenses for disconnection,
deinstallation, or return of the product for warranty
service (including but not limited to proper
packaging and shipping costs), or for installation
or reinstallation of the product.
D. Accessories, connected materials and products, or
related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display
purposes.
HANSGROHE SHALL NOT BE LIABLE TO
PURCHASER OR ANY OTHER PERSON FOR ANY
INCIDENTAL, SPECIAL OR CONSEQUENTIAL
DAMAGES, ARISING OUT OF BREACH OF THIS
LIMITED WARRANTY.
Some provinces and some states do not allow the exclusion
or limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical
Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and
place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage
prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
When warranty service is completed, any repaired or
replacement product or part will be returned to you postage
prepaid. REVISED MAY 1, 2016.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully
inspect your Hansgrohe product for any damage or
visible defect. Prior to installing, always carefully study
the enclosed instructions on the proper installation and
the care and maintenance of this product. If you have
questions at any time about the use, installation or
performance of your Hansgrohe product, or this warranty,
please write us or call us toll-free at 800-334-0455.
28
Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. 800-334-0455 • Fax 770-889-1783
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 90111803 • Revised 7/2018
Loading...
