Hansa FS250.4 User guide

Page 1

FS250.4

UZ FOYDALANISh QO’LLANMASI - MUZLATISH BO’LMASI 8 EN INSTRUCTION MANUAL - CHEST FREEZER 20

RU ИНСТРУКЦИЯЭКСПЛУАТАЦИИ-МОРОЗИЛЬНЫЙЯЩИК  32 KK ҚЫЗМЕТКӨРСЕТУБОЙЫНШАНҰСҚАУЛЫҚ-МҰЗДАТАТЫНЛАР 44 RO INSTRUCŢIUNIDEUTILIZARE-CONGELATORTIPLADĂ  56 BG ИНСТРУКЦИЯЗАУПОТРЕБА-ФРИЗЕРТИПРАКЛА   68 SR INSTRUKCIJAZAUPOTREBU-ZAMRZIVAČŠKRINJA   80 LT NAUDOJIMOINSTRUKCIJA-SKRYNIOSTIPOŠALDIKLIS  92 EE KASUTUSJUH-KIRST-SÜGAVKÜLMIK    104 UA ІНСТРУКЦІЯЗЕКСПЛУАТАЦІЇ-МОРОЗИЛЬНИКСКРИНЯ  116 LV LIETOŠANASINSTRUKCIJA-SALDĒŠANASSKAPIS   128

Page 2

Page 3

XAVFSIZLIK BO’YICHA MUHIM MA’LUMOT QURILMANING O’RNATILISHI VA ISHLASH SHAROITLARI XIZMAT KO’RSATISH VA VAZIFALARI SOVUTKICHDAN QANDAY QILIB IQTISOD QILIB FOYDALANISH QIROVDAN TOZALASH, YUVISH VA XIZMAT KO’RSATISH SHIKASTLANISHLARNI ANIQLASH ATROF-MUHITNI MUHOFAZA QILISH IQLIMIY SINFI KAFOLAT

GUIDELINES CONCERNING THE SAFETY OF USE INSTALLATION AND OPERATING CONDITIONS OF THE APPLIANCE OPERATION AND FUNCTIONS USING THE REFRIGERATOR EFFICIENTLY DEFROSTING, WASHING AND MAINTENANCE TROUBLE-SHOOTING ENVIRONMENTAL PROTECTION CLIMATE RANGE WARRANTY AND AFTER-SALE SERVICES

РЕКОМЕНДАЦИИ ОТНОСИТЕЛЬНО БЕЗОПАСНОСТИ ИСПОЛЬЗОВАНИЯ УСТАНОВКА И УСЛОВИЯ РАБОТЫ УСТРОЙСТВА ОБСЛУЖИВАНИЕ И ФУНКЦИИ КАК ЭКОНОМИЧНО ЭКСПЛУАТИРОВАТЬ ХОЛОДИЛЬНИК? РАЗМОРАЖИВАНИЕ, ОЧИСТКА И ТЕХОБСЛУЖИВАНИЕ ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ КЛИМАТИЧЕСКИЙ КЛАСС ГАРАНТИЯ

ҚОЛДАНУ ҚАУІПСІЗДІГІНЕ ҚАТЫСТЫ КЕҢЕСТЕР ҚҰРЫЛҒЫНЫҢ ОРНАТЫЛУЫ ЖӘНЕ ЖҰМЫС ЖАСАУ ШАРТТАРЫ ҚЫЗМЕТ КӨРСЕТУ ЖӘНЕ ФУНКЦИЯСЫ ТОҢАЗЫТҚЫШТЫ ҚАЛАЙ ҮНЕМДІ ПАЙДАЛАНУҒА БОЛАДЫ? МҰЗЫН ЕРІТУ, ТАЗАЛАУ ЖӘНЕ ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ АҚАУЛАРДЫ ТАБУ ҚОРШАҒАН ОРТАНЫ ҚОРҒАУ КЛИМАТИКАЛЫҚ ЖІКТЕМЕ КЕПІЛДІК

INDICAŢII PRIVIND SECURITATEA UTILIZATORULUI

INSTALAREA SI CONDITIILE DE LUCRU ALE UTILAJULUI

FOLOSIRE ŞI FUNCŢII CUM PUTEM FOLOSI FRIGIDERUL ÎN MOD ECONOMIC? ÎNLĂTURAREA BRUMEI, SPĂLARE, ÎNTREŢINERE LOCALIZAREA DEFECŢIUNILOR PROTECŢIA MEDIULUI AMBIANT CLASA CLIMATICĂ GARANŢIA

УКАЗАНИЯ ОТНОСНО БЕЗОПАСНОСТТА НА УПОТРЕБАТА ИНСТАЛИРАНЕ И УСЛОВИЯ ЗА РАБОТА НА СЪОРЪЖЕНИЕТО ОБСЛУЖВАНЕ И ФУНКЦИОНАЛНОСТ КАК ДА ИЗПОЛЗВАМЕ ХЛАДИЛНИКА ИКОНОМИЧНО? ОТСТРАНЯВАНЕ НА ЛЕД, МИЕНЕ И ПОДРЪЖКА НАМИРАНЕ НА ДЕФЕКТИ ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА КЛАС КЛИМАТИЧЕН ГАРАНЦИЯ

NAPOMENE O BEZBEDNOJ UPOTREBI

INSTALACIJA I USLOVI RADA UREĐAJA

UPOTREBA I FUNKCIJE

KAKO EKONOMIČNO KORISTITI FRIŽIDER UKLANJANJE INJA, PRANJE I ODRŽAVANJE

REŠAVANJE PROBLEMA EKOLOGIJA KLIMATSKA KLASA GARANCIJA, USLUGE POSLE PRODAJE

9 12 13 15 16 17 18 18 19

21 24 25 27 28 29 30 30 31

33 36 37 39 40 41 42 42 43

45 48 49 51 52 53 54 54 55

57 60 61 63 64 65 66 66 67

69 72 73 75 76 77 78 78 79

81 84 85 87 88 89 90 90 91

Page 4

SAUGAUS NAUDOJIMO NURODYMAI

ĮRENGINIO DIEGIMAS IR NAUDOJIMO SĄLYGOS

NAUDOJIMAS IR FUNKCIJOS

KAIP TAUPIAI NAUDOTI ŠALDYTUVĄ ŠERKŠNOS ŠALINIMAS, PLOVIMAS IR PRIEŽIŪRA

GEDIMAI APLINKOS APSAUGA

KLIMATO KLASĖ GARANTIJA, TECHNINĖ PRIEŽIŪRA

KASUTUSOHUTUST PUUDUTAVAD NÕUANDED SEADME PAIGALDAMINE JA TÖÖTINGIMUSED KÄSITSEMINE JA FUNKTSIOONID KUIDAS KÜLMKAPPI SÄÄSTLIKULT KASUTADA SULATAMINE, PESEMINE JA HOOLDUS VIGADE AVASTAMINE KESKKONNAKAITSE KLIIMAKLASS GARANTII, MÜÜGIJÄRGNE HOOLDUS

ВАЖЛИВА ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ УСТАНОВЛЕННЯ І УМОВИ РОБОТИ ПРИСТРОЮ ОБСЛУГОВУВАННЯ І ФУНКЦІЇ ЕКОНОМНА ЕКСПЛУАТАЦІЯ ХОЛОДИЛЬНИКА РОЗМОРОЖУВАННЯ, МИТТЯ І ДОГЛЯД ВИЯВЛЕННЯ НЕСПРАВНОСТЕЙ ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА КЛІМАТИЧНИЙ КЛАС ГАРАНТІЯ

SVARĪGA DROŠĪBAS INSTRUKCIJA IEKĀRTAS INSTALĀCIJA UN DARBA NOTEIKUMI

LIETOŠANA UN FUNKCIJAS

KĀ EKONOMISKI IZMANTOT LEDUSSKAPI ATKAUSĒŠANA, MAZGĀŠANA UN UZTURĒŠANA BOJĀJUMU NOTEIKŠANA VIDES AIZSARDZĪBA

KLIMATA KLASE

GARANTIJAS UN PĒCGARANTIJAS PAKALPOJUMI

93 96 97 99 100 101 102 102 103

105 108 109 111 112 113 114 114 115

117 120 121 123 124 125 126 126 127

129 132 133 135 136 137 138 138 139

Page 5

L o c

k /U

n lo

c k3''

Te m

p .S e t

F a

s t

max40°

Page 6

Page 7

Page 8

HANSAMARKASIMAHSULOTINITANLAGANINGIZBILANABRIKLAYMIZ

QADRLIFOYDALANUVCHILAR!

Mazkur qurilma o’zida foydalanishdagi ajoyib soddalik va yuqori samaradorlikni o’zida aks ettiradi. Zavoddan yuborilishdan oldin har bir qurilma xavfsizlik va samaralilik nuqtai nazaridan sinchiklab tekshirilgan.

Qurilmani yoqishdan oldin biz Sizni diqqat bilan qo’llanmani o’qib chiqishga chaqiramiz.

Mazkur qo’llanmadagi rasmlar tavsif xusisiyatiga ega. Qurilmaning to’liq jihozlanishi mos bo’limda keltirilgan.

Qurilma faqagina uyda foydalanish uchun mo’ljallangan.

Ishlab chiqaruvchi qurilmaning ish faoliyatiga ta’sir qilmaydigan o’zgarishlarni amalga oshirish huquqini o’zida saqlab qoladi.

Page 9

XAVFSIZLIKBO’YICHAMUHIMMA’LUMOT

Mazkur yo’riqnomadagi ba’zi-bir mulohazalar muzlatish mahsulotlarining turli xillari uchun birxillashtirilgan

(sovutgichlar, sovutgich-muzlatgichlar yoki muzlatgichlar). Sizning qurilmangiz xili to’g’risidagi ma’lumot mahsulot bilan birga taqdim etiladigan mahsulot pasportiga mavjud. Ishlab chiqaruvchi mazkur qo’llanmada aytib o’tilgan foydalanish bo’yicha qoidalarga amal qilmaslik tufayli yuzaga kelgan buzilishlar uchun mas’ul emas. Iltimos, mazkur qo’llanmani undan kelajakda foydalanish uchun yoki uni keying foydalanuvchiga topshirish maqsadida saqlab qoling. Mazkur qurilmadan cheklangan jismoniy, hissiy yoki aqliy qobiliyatlarga ega yoki yetarli tajriba va bilimga ega bo’lmagan shaxslar foydalanishi mumkin, agar bu ularning xavfsizligi uchun javobgar bo’lgan shaxslar nazoratida bo’lsa yoki ulardan yo’l-yo’riq olingan bo’lsa. Shunga alohida e’tibor qaratish lozimki, bolalar otaonalari nazoratisiz qolganlarida qurilmadan foydalana olishmasin. Ularga qurilma bilan o’ynashga ruxsat bermang. Bolalarga olinadigan qismlarga o’tirishga va qurilmaning eshiklariga osilishga ruxsat bermang. Qurilma uning texnik o’ziga xos xususiyatlari jadvalida ko’rsatilgan atrof-muhit haroratida to’g’ri ishlaydi. Qurilmani yerto’lalar, dahlizlar, isitilmaydigan xonalar, kuz va qishda fasllarida yozgi uyda o’rnatish maqsadga

muvoq emas.

O’rnatish, bir joydan ikkinchi joyga ko’chirish, ko’tarish paytida eshilar dastagidan tutish, sovutgich orqasidagi kondensatoridan tortish va compressor guruhiga qo’l

tekkizish maqsadga muvoq emas.

Qurilmani bir joydan boshqa joyga ko’chirish, joyini o’zgartirish va o’rnatish paytida vertical chiziqdan 40° ga ortiqqa egish mumkin emas. Agar bunday vaziyat yuz bersa, qurilmani uning o’rnatilishidan 2 soatdan kam bo’lmagan muddatdan so’ng yoqish mumkin (2-rasm).

Page 10

XAVFSIZLIKBO’YICHAMUHIMMA’LUMOT

Qurilmaga xizmat ko’rsatishning har bir harakatidan oldin tarmoq simi vilkasini rozetkadan chiqarish lozim. Simdan tortish yaramaydi, balki tarmoq simi vilkasining tanasidan olish lozim. Qarsillash va paqillash kabi tovushlar haroratning o’zgarishi tufayli qismlarning kengayishi va torayishi tufayli kelib chiqadi. Texnika xavfsizligi qoidalaridan kelib chiqib qurilmani mustaqil ravishda ta’mirlash yaramaydi. Zarur malakaga ega bo’lmagan saxslar tomonidan amalga oshiriladigan ta’mirlash qurilmaning foydalanuvhcisi uchun jiddiy xavf tug’dirishi mumkin. Qurilma joylashgan xona bir necha daqiqa davomida shamollatilishi lozim (xona kamida quyidagi hajmda bo’lishi kerak: 4 m3; izobutan R600a ning ta’sirini yo’qotish uchun) sovutish tizimining buzilishi holatida. Mahsulotlarni, hattoki qisman muzlatilganlarini, yana muzlatish mumkin emas. Butilka va bankadagi ichimliklarni, ayniqsa karbonat angidrid bilan gazlanganlarini muzlatish bo’linmasida saqlash yaramaydi. Butilka va bankalar portlab ketishi mumkin. Bevosita muzxonadan olingan mahsulotlarni darhol iste’mol qilmang (muzqaymoq, muz bo’laklari va boshqalar), ularning past harorati jiddiy sovishga olib kelishi mumkin. Sovutish tizmini shikastlamaslik uchun ehtiyotkorlikka roiya qilish lozim (bug’latgichdagi xladagentning kanallari teshilishi, quvurlarning shikastlanishi). Sachrovchi xladagent yonuvchan. Uning ko’zga tushishi holatida uni toza suv bilan yuvib darhol shifokorga murojaat qilish zarur. Ta’minot simining shikastlanishi holatida, uning almashtirilishi faqatgina ixtisoslashtirilgan ta’mirlash ustaxonasida amalga oshirilishi lozim. Qurilma oziq-ovqat mahsulotlarinig saqlash uchun qo’llaniladi, undan boshqa maqasadlarda foydalanmang.

Page 11

XAVFSIZLIKBO’YICHAMUHIMMA’LUMOT

Qurilma tozalash, texnik xizmat ko’rsatish yoki o’rnatish joyining o’zgartirilishi kabi harakarlar amalga oshirilayotganda ta’minot manbaidan to’liq o’chirilishi zarur (vilkani tarmoq rozetkasidan chiqaring). Mazkur qurilmadan 8 yoshga to’lgan va undan katta bolalar, cheklangan jismoniy, hissiy yoki aqliy qobiliyatlarga ega yoki qurilma bo’yicha yetarli tajriba va bilimga ega bo’lmagan shaxslar foydalanishi mumkin, agar ular domiy nazoratida bo’lsa yoki qurilmadan qanday qilib xavfsiz ravishda foydalanish mumkinligi haqida yo’l-yo’riq olingan bo’lsa, qurilmadan foydalanish

borasidagi xavar bilan tanishgan bo’lsa. Balalarga

qurilma bilan o’ynashga ruxsat bermang. Qurilmaning tozalanishi va texnik xizmat ko’rsatilishi 8 yoshgacha bo’lgan bolalar tomonidan va malakali shaxs nazoratisiz amalga oshirilmasligi kerak.

Anti-bacteria System (modeliga bog’liq ravishda mavjud. Uning borligi haqida qurilmaning bo’linmasi ichidagi mos yorliqning bo’lishi darak beradi) – sovutgichning ichki yuzasi tayyorlangan materialga maxsus bakteriyalarga qarshi vosita qo’shiladi, unda saqlanayotgan mahsulotlarni mog’or, bakteriyalar, mikroorganizmlardan himoya qiladi, shuningdek, yoqimsiz hidning paydo bo’lishi oldini ladi. Shu tufayli mahsulotlar o’zining tozaligini uzoq vaqt saqlaydi. Muzlatish bo’linmasida ko’proq joyga ega bo’lish uchun, siz qutilarni chiqarishingiz va mahsulotlarni bevosita tokchalarga joylashtirishingiz mumkin. Bu qrilmaning issiqli va mexanik xususiyatlariga ta’sir qilmaydi. Muzlatish bo’linmasining aytilgan quvvati olib qo’yilgan qutilar bilan hisoblangan.

Page 12

QURILMANINGO’RNATILISHIVAISHLASHSHAROITLARI

Birinchi yoqishdan oldin o’rnatish

l Mahsulotni qadoqdan ochish, eshikni va

jihozlanishni yopib turuvchi yopishqoq lentadan tozalash lozim. Yelimning qolgan izlarini nozik yuvish vositasi va latta yordamida tozalash mumkin.

l Qadoq va penoplast qismlarini tashlab

yubormang. Qayta tashish zarurati holatida sovutgichni penoplast qimlari va plyonkaga qadodlash va ularni yopishqoq lenta bilan mustahkamlash lozim.

l Sovutish va muzlatih bo’linmasi ichki

yuzasini uy haroratidagi idish yuvish vositasi qo’shilgan suv bilan yuvish, so’ngra artish va quritish lozim.

l Sovutgichni tekis, gorizontal va barqaror

polga, quruq, shamollatiladigan va quyoshli bo’lmagan xonaga, gaz plitasi, markaziy isitish quvurlari, qaynoq suv installyasiyasi va boshqalar kabi issiqlik manbalaridan uzoqda o’rnatish lozim.

l Sovutgichning yuza qismlari qoplanishi

mumkin bo’lgan himoya plyonkasini olib tashlash zarur.

l Qurilmaning o’rnatilishini gorizontal

daraja bo’yicha, 2 ta aylanuvchi oyoqchalar yordamida ta’minlash lozim (3-rasm).

l Eshikning erkin ochilishini ta’minlash

uchun qurilmaning (eshik oshiqlari tomonidan) yon devori va xonaning devori o’rtasidagi masofa 5-rasmda * ko’rsatilgan

l Xonaning mos ventilyatsiyasini va

havoning qurilmaning har tomonidan erkin aylanishini ta’minlash lozim (6rasm).*

l Kondensatorning ikkita yonlama

plankalari, havoning erkin aylanishiga imkon beruvchi, rasmga (7-rasm) mos ravishda o’rnatilishi lozim.

l Qurilma eshigi pastgi ustqurmada

joylashgan masofaviy qo’shimcha bilan harakatsizlantirilgan (17-rasm). Foydalanishdan oldin uni olib tashlash lozim.

Issiqlik manbalaridan eng kam

masofa:

- elektr va gaz plitalaridan - 30 mm,

- Moyli va gaz qozonlaridan - 300 mm,

- duxovkadan korpusigacha - 50 mm

Agara yuqorida ko’rsatilgan masofalarga

amal qilish mumkin bo’lmasa, izolyatsiya panelllaridan foydalanish lozim.

l Sovutgichning orqa devori, ayniqsa

kondensator va sovutish tizimining boshqa qismlari shikastlanishga olib keluvchi boshqa qismlar bilan tegmasligi kerak (ayniqsa CO va suvni yetkazuvchi quvurlar).

l Qurilmaning qismlarini nojo’ya

ishlatish mumkin emas. Alohida e’tibor qaratish lozimki, compressor uchun o’yiqda ko’rinuvchi kapillyar quvuri shikastlanmasin. Uni bukish, ochish va aylantirish mumkin ema.

l Foydalanuvchi tomonidan kapillyar

quvurning shikastlanishi kafolat ta’miri huquqini bekor qiladi (8-rasm).

lBa’zi-bir modellarda eshik dastaglari

mustaqil ravishda o’ratilishi kerak (tashishi paytida dastag olib qo’yiladi va sovutish bo’linmasi ichiga solinadi).

Elektr ta’minotiga ulash

l Elektr ta’minotiga ulahdan oldin, haroratni

boshqarish dastagini “OFF” holatiga yoki qurilmani ta’minot manbaidan o’chirib qo’yuvchi boshqa-bir holatga qo’yish

tavsiya qilinadi (boshqaruv tavsi betiga

qarang).

l Qurilmani 220-240 V, 50 Gs li

o’zgaruvchan tok elektr tarmog’iga to’g’ri o’rnatilgan, yerlatishga ega, 10 A saqlagichli rozetka yordamida ulang.

l shuning uchun so’rib oluvchi ulanadigan

rozetka mavjud me’yorlarga mos yerlatish ulanishiga ega bo’lishi kerak. Ishlab chiqaruvchi mavjud me’yorlarga amal qilmaslik tufayli yuzaga kelgan istalgan turdagi yong’in va shikastlanishlar uchun javob bermaydi.

l Ulanma uchun stabilizatorlar,

taqsimlovchilar va ikkisimli uzaytirgichlardan foydalanish maqsadga muvofiq emas. Uzaytirgichdan foydalanish zarurati tug’ilganda himoya halqali, bir rozetkali va VDE/GS guvohnomasiga ega uzaytirgichdan foydalanish lozim.

l Agar uzaytirgichdan foydalanilsa (himoya

halqali va xavfsizlik belgisiga ega), uning rozetkasi qo’l yuvgichdan xavfsiz masofada bo’lishi va unga namning

tushishi xavga duchor bo’lmasligi kerak.

l Ma’lumotlar nominal ma’lumotlar

jadvalida joylashgan, qaysikim sovutish bo’linmasining ichki devorida pastda mahkamlangan **

Ta’minot manbaini o’chirish.

l Qurilmaning ta’minot tarmog’idan

ikki tasmali o’chiruvchi yoki elektr simini rozetkadan tortib olish yordamida ajratilishi imkoniyati ta’minlanishi zarur (9-rasm).

* O’rnatiladigan qurilmalarga kirmaydi ** Modeliga qarab

Page 13

XIZMATKO’RSATISHVAVAZIFALARI

Boshqaruv paneli:

1. Harorat indikatori

2. Temp. Set – harorat sozlanishlarini boshqarish tugmasi

3. Super Freeze – Tez Muzlatish (Super Freeze) funksiyasi tugmasi

Haroratni sozlash

Tanlangan haroratni sozlash maqsadida „Temp. Set” tugmasini bosing; tugmaning har bir bosilish jarayonida haroratning quyida ko’rsatilgan chegarada mos o’zgarishi sodir bo’ladi -14 oC dan -24 oC gacha, quyidagi ketma-ketlikka mos ravishda:

-14 oC -> -15 oC -> -16 oC -> -17 oC -> -18 oC -> -19 oC -> -20 oC -> -21 oC -> -22 oC -> -23 oC -> -24 oC

„Tez Muzlatish” funksiyasi (Super Freeze)

Super Muzlatish (Super Freeze) funksiyasi tufayli muzlatgichdagi haroratni tezda tushirish mumkin, shuning uchun oziq-ovqat mahsulotlari vitamin va ozuqaviy moddalarni saqlab qoladi, shuningdek, uzoq muddat davomida toza saqlanadi.

● Super muzlatish funksiyasini faollashtirish uchun „Fast” tugmasini bosing. Panelda harorat ko’rinadi

-25 oC.

● Super Muzlatish (Super Freeze) funksiyasi 48 soatdan so’ng avtomatik tarzda o’chadi.

● “Super Muzlatish” rejimini “Super Muzlatish” (Super Freezer) tugmasini yoki haroratni sozlashning

„Temp. Set.” Tugmasini bosish orqali o’chirish mumkin

Boshqaruv panelini blokirovka qilish (Child Lock)

3 soniya davomida „Temp.Set.” va „Super Freeze” tugmalarini boshqaruv panelini blokirovkadan ochish uchun bosing.

Bo’linmani uning sovishiga qadar to’ldirish yaramaydi (4 soatdan kam emas qurilmanin ishlashi).

Sovutish/muzlatish bo’linmasining ichki harorati

Yil faslining o’zgarishi tufayli harorat sozlanishlarinig o’zgartirish maqsadga muvoq emas. Atrof-muhit

haroratining oshishi datchik tomonidan aniqlanadi va compressor avtomatik tarzda bo’linmalar ichidagi berilgan haroratni saqlash maqsadida nisbatan uzoqroq vaqt mobaynida yoqilgan bo’ladi.

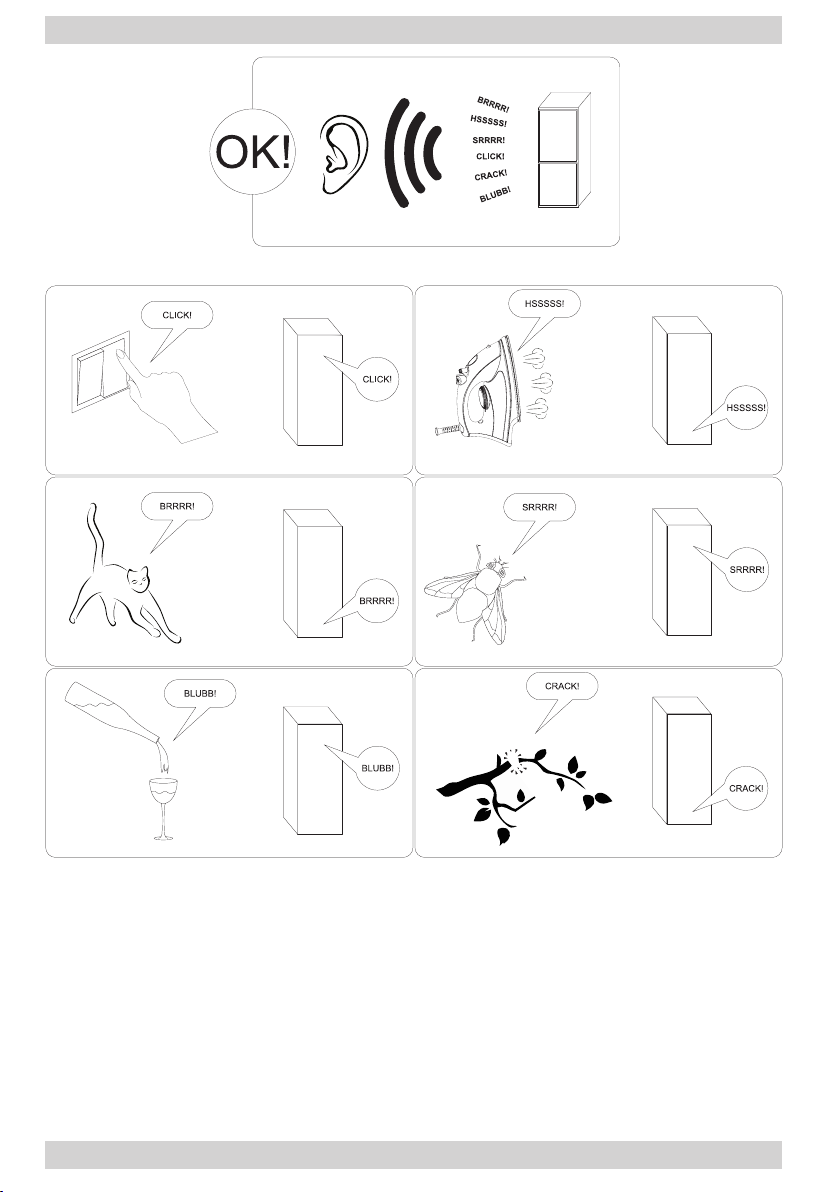

Haroratning ahamiyatsiz darajada o’zgarishi

Haroratning ahamiyatsiz darajada o’zgarishi odatiy hol bo’lib, misol uchun, sovutish bo’linmasida katta miqdordagi toza mahsulotlar saqlanish paytida yoki eshik uzoq muddat davomida ochiq qolgan paytlarda kuzatilishi mumkin. Bu oziq-ovqat mahsulotlariga ta’sir qilmaydi, harorat esa tezda belgilangan darajaga qaytadi.

Muzlatish bo’linmasini eritish uchun quyidagilarni amalga oshirish zarur (20-rasm):

l Sozlash dastagini "0" / "OFF" holatiga o’rnating, so’ngra vilkani rozetkadan chiqaring. l Qopqoqni oching, mahsulotlarni chiqaring. l Taxminan 0,5 soatdan so’ng osongina devorlarning silliq yuzasidan qirov qatlami va suvni olib tash-

lash mumkin. l Qurilmaning ichida tiqin bo’lib, u erish jarayonida quyib chiqarish kanalini yopib turadi. Qurilmaning yon tomonida suvni chiqarib tashlash uchun klapan joylashgan. l Bo’linma ichida taxminan 20-25 mm suv yig’ilganida klapanni chiqarish va aylantirish va idish qo’yish kerak Bundan tashqari, bo’linmadan suvni chiqarib tashlash uchun tiqinni chiqarish lozim. l Bo’linmani erish jarayoni tugashi bilan, klapanni eski joyiga o’rnating va chiqarish kanalini yana tiqin bilan yoping.

l Muzlatgichning ichki qismini yuving va quriting. l Qurilmani qo’llanmaning mos bandiga binoan ishga tushiring.

Page 14

XIZMATKO’RSATISHVAVAZIFALARI

Mahsulotlarni sovutish va muzlatish

bo’linmalarida saqlash

Mahsulotlarni mazkur qurilmada saqlashda quyida sanab o’tilgan tavsiyalarga rioya qiling.

lMahsulotlarni tovoqlarda, konteynerlarda yoki

ozuqaviy, sellofan plyonkalarga qadoqlab saqlang. Mahsulotlarni tokchalardi bir xil taqsimlang.

lShunga e’tibor qaratish lozimki, mahsulotlar orqa

devorga tegmasin, chunki bu mahsulotlarning nam va qirov bilan qoplanishiga olib kelishi mumkin.

lSovutgichda qaynoq narsali idishlarni qo’yish

maqsadga muvoq emas.

lBegona hidlarni osongina o’ziga tortuvchi

mahsulotlarni, moy, sut, tvorog kabi, shuningdek, kuchli hid tarqatadiganlarni, baliq, dudlangan taomlar, pishloqlar kabi – tokchalarda, plyonkaga qadoqlab yoki yopiq konteynerlarda joylashtirish

maqsadga muvoqdir.

lTarkibida ko’p miqdorda suv saqlovchi

sabzavotlarning saqlanishi sabzavotlar uchun konteynerning ustida bug’ hosil bo’lishiga olib keladi; bu sovutish bo’linmasining to’g’ri ishlashiga xalaqit bermaydi.

lSabzavotlarni sovutish bo’linmasiga qo’yishdan

oldin, ularni yaxshilab quritish lozim.

lKo’p miqdordagi namlik sabzavotlarni yaxshi

saqlanish muddatini kamaytiradi, ayniqsa barglilarining.

lSabzavotlarni yuvmasdan saqlash lozim. Yuvish

tabiiy himoya qatlamini yo’qotadi, shuning uchun ularni bevosita iste’moldan oldin yuvish kerak.

lMahsulotlarni 1, 2, 3 * savatlarga tabiiy to’ldirish

darajasigacha joylashtirish tavsiya etiladi (11a/ 11b-rasmlari).**

1. Qadoqlangan mahsulotlar

2. Bug’latish tokchasi / tokcha

3. To’ldirishning tabiiy chegarasi

4. (*/***)

lMahsulotlarni muzlatish bo’linmasi

bug’latgichining tokcha-panjarasiga joylashtirish mumkin.*

lTokchalarga mahsulotlarni shunday joylashtirish

mumkinki, ular tikcha chetidan 20-30 mmga chiqib tursin.**

lMuzlatish bo’linmasining ichki bo’shlig’ini

samarali tarzda ishlatish uchun pastgi tarnovchani olish va mahsulotlarni bo’linmaning ostiga joylashtirish mumkin.*

Mahsulotlarni muzlatish**

lQaruyb barcha oziq-ovqat mahsulotlarini

muzlatish mumkin, toza-toza iste’mol qilinishi lozim bo’lgan ko’katlardan tashqari, masalan yashil salatni.

lMuzlatish uchun faqatgina oliy sifatli mahsulotlar

to’g’ri keladi, bo’laklarga bo’lingan, bir martalik iste’molga mo’ljallangan.

lMahsulotlarni hidi bo’lmagan, havoning, namning

va yog’larning kirishiga chidamli materiallarga qadoqlash lozim. Eng yaxshi materiallar bo’lib paketlar, polietilen va alyuminiy qog’ozdan qilingan listlar hisoblanadi.

lQadoq germetik va muzlatilgan mahsulotlarni

to’liq yopadigan bo’lishi lozim. Shisha qadoqdan foydalanish tavsiya qilinmaydi.

lYangi va iliq oziq-ovqat mahsulotlari (atrof-muhir

haroratida) allaqachon muzlatilgan mahsulotlar bilan to’qnashmasligi lozim.

lMuzlatish bo’linmasiga bir martada bir sutka

davomida qurilmaning texnik xususiyatlari jadvalida ko’rsatilganidan ko’proq yangi mahsulotlarni joylashtirish tavsiya qilinmaydi.

lMuzlatilgan mahsulotlarning yaxshi sifatini

saqlash uchun muzlatgichning o’rta tokchasida joylashgan muzlatilgan mahsulotrlarni shunday qayta joylashtirish tavsiya qilinadiki, ular hali muzlatilmaganlari bilan to’qnash kelmasin.

lBiz muzlatilgan bo’laklarni muzlatish

bo’linmasining bir tomoniga, muzlatish uchun yangi bo’laklarni qarama-qarshi tomoniga, ularni mumkin qadar yon tonom bo’linmaning orqa devoriga mumkin qadar yaqinlashtirgan holda joylashtirishni tavsiya qilamiz.

lMahsulotlarni muzlatish uchun quyidagicha

belgilangan bo’shliqdan foydalaning (*/***).

lShuni esda saqlash lozimki, muzlatgichning

haroratiga, shuningdek, atrof-muhitning harorati, oziq-ovqat mahsulotlari bilan to’ldirilish darajasi, eshikni ochish takrorlanishi, termostatning sozlanishi ta’sir qiladi.

lAgar muzlatish bo’linmasining yopilishidan

so’ngeshiklartezdaochilmasa,biz1-2daqiqa

davomida u yerda hosil bo’lgan vakuumetrik bosim yo’qolguniga qadar kutishni tavsiya qilamiz.

Muzlatilgan mahsulotlarning saqlanish muddati ularning muzlatilishdan oldingi yangi paytidagi sifati va saqlash harorati bilan bog’liq. Quyidagi haroratning saqlanishi holatida: -18°C yoki pastroq bo’lsa, quyidagi saqlash sharoitlari tavsiya qilinadi:

Mahsulotlar Oylar

Mol go’shti 6-8 Buzoq go’shti 3-6 Ichak-chovoq 1-2

Cho’chqa go’shti 3-6

Qush go’shti 6-8

Tuxum 3-6

Baliq 3-6

Sabzavotlar 10-12

Mevalar 10-12

Tez sovutish bo’linmasi muzlatilgan mahsulotlarni saqlashga mo’ljallanmagan. Bu bo’linmada muz bo’laklarinig tayyorlash va saqlash mumkin. ***

* Qurilmaning pastgi qismidagi muzlatish

bo’linmasiga ega qurilmalar uchun ** Muzlatish bo’linmali qurilmalarga kiradi (* / ***) *** Muzlatish bo’linmali qurilmalarga kirmaydi,

markalangan (*/***)

Page 15

SOVUTKICHDANQANDAYQILIBIQTISODQILIBFOYDALANISH

Amaliy maslahatlar

l Na sovutgich na muzlatgich isituvchilar, duxovka

oldiga o’rnatilmasin va unga quyosh nurlarining tushishini oldi olinsin.

l Ventilyatsiya tirqishlarining ochiqligiga ishonch

hosil qiling. Ularni yiliga bir yoki ikki marta tozalash lozim.

l Mos keluvchi harorat tanlansin: harorat 6dan

8°C gacha sovutgichda va -18°C muzlargichda yetarli.

l Sizning uzoq muddat davomida bo’lmagan

paytingizda sovtgichdagi haroratni oshirish lozim

l Sovutgich yoki muzlakgichning eshiklarini

faqatgina zarurat bo’lgan paytda ochish lozim. Qaysi mahsulotlar sovutgichning qayerida joylashganini bilish lozim. Ishlatilmagan mahsulotlarni ular isimasidan oldin tezroq sovutgich yoki muzlargich ga qo’yish lozim.

l Doimiy ravishda sovutgichning ichki devorlarini

yumshoq detergentga namlangan latta bilan artish lozim. Avtomatik muz eritish vazifasiga ega bo’lmagan qurilmalarni doimy ravishda eritib turish lozim. Qirov qatlamining 10 mmdan ortib ketishiga yo’l qo’ymaslik lozim.

l Eshik chetlaridagi mahkamlovchini tozalikda

saqlash lozim, aks holda eshiklar mahkam yopilmaydi. Buzilgan mahkamlovchilarni darhol yangisiga almashtirish lozim.

Yulduzchalar nimani bildiradi?

* Quyidagidan yuqori bo’lmagan harorat: -6°C

muzlatilgan mahsulotlarni bir haftagacha saqlash uchun yetarli. Bir yulduzcha bilan belgilangan quti va bo’linmalar (ko’pincha) nisbatan arzonroq sovutgichlarda uchraydi.

** Quyidagi haroratdan pastda: -12°C mahsulotlarni

tam sifatini yo’qotmasdan 1-2 hafta davomida saqlash mumkin. Mahsulotlarni muzlatish uchun bu yetarli emas.

*** Mahsulotlarni muzlatish uchun, odatda, quyidagi

haroratdan past haroratlar foydalaniladi:

-18°C. Vazni 1 kg gacha bo’lgan mahsulotlarni muzlatish imkonin beradi.

**** Shunday qilib, ko’rsatilgan qurilma mahsulotlarni

quyidagi haroratdan past haroratda saqlash imkonini beradi -18°C va ko’p miqdordagi mahsulotlarni muzlatishga ham.

Sovutgichdagi harorat hududlari

l Sovutish bo’linmasidagi havoning tabiiy aylanishi

bo’linmaning turli joylarida turli harorat rejimlarini yaratadi.

l Eng sovuq joy bevosita sabzavotlar uchun quti

ostida joylashgan. Mazkur joyda nozik va tez buziladigan mahsulotlarni saqlash lozim:

- baliq, go’sht, qush,

- dudlanganlar, tayyor ovqatlar,

- tarkibida tuxum yoki smetan bo’lgan ovqat yoki pishiriqlar,

- yangi xamir, xamirlar aralashmasi,

- qadoqlangan va yorliqqa ega boshqa toza mahsulotlar 4°C gacha saqlanishi tavsiya qilinadi.

l Eshikning yuqori qismlarida eng iliq harorat. Bu

joyda pishloqlar va sariyog’ni saqlash maqsadga

muvoq.

Sovutgichda saqlash kerak bo’lmagan mahsulotlar

l Bar mahsulotlar ham sovutgichda saqlash uchun

to’g’ri kelmaydi. Ularga quyidagilar kiradi:

- past haroratlarga ta’sirchan bo’lgan meva va sabzavotlar, banan, avocado, papaya, marakuya, baqlajon, shirin qalampir, pomidor va bodring singari,

- pishmagam mevalar,

- kartoshka.

Mahsulotlarning sovutgichdagi taxminiy

joylashuvi(12-rasm).

Page 16

QIROVDANTOZALASH,YUVISHVAXIZMATKO’RSATISH

Kir yuvish mashinasi korpusi va plastikdan qilingan

qismlarini tozalash uchun erituvchi va abraziv tozalash vositalaridan (masalan, tozalash kukuni va molochko)! Faqatgina nozik suyuq yuvish vositalari va yumshoq lattadan foydalaning. Gubkadan foydalanmang.

Qirovdan tozalash va sovutish bo’linmasini

yuvish***

lSovutish bo’linmasining orqa devorida avtomatik

tarzda yo’qotiladigan qirov hosil bo’ladi. Qirov va kondensatdan tozalash jarayobida tarnovchaning teshigiga kir kirib qolishi mumkin. Bu tirqishning tiqilib qolishiga olib kelishi mumkin. Bunday holatda tirqishni gulto’r bilan ehtiyotkorlik bilan tozalash lozim (13-rasm).

lQurilma skill ishlaydi: sovutadi (shunda orqa

devorga qirov qo’nadi), so’ngra qirovdan tozalanadi (tomchilar orqa devor bo’ylab oqadi).

Tozalashdan oldin qurilmani albatta tarmoqdan o’chirish, ta’minot vilkasini elektr rozetkasidan uzib yoki saqlagichni o’chirib/chiqarib. Suv boshqaruv yoki yoritish paneliga tushishiga yo’l qo’ymaslik lozim.

l Aerozolda eritish uchun vositalardan

foydalanish tavsiya qilinmaydi. Ular portlovchi aralashmalarning kelib chiqishiga olib kelishi mumkin, tarkibida erituvchilar mavjud, qurilmaning plastic qismlarini shikastlashi va sog’liq uchun xavf tug’dirishi mumkin.

l Shunga e’tibor qaratish lozimki, yuvish uchun

foydalaniladigan suv, imkon qadar bug’lanish idishiga oqava teshigi orqali oqib o’tsin.

l Eshikni mustahkamlovchilardan tashqari barcha

qurilmalar nozik detergent yordamida yuvilishi lozim. Eshikning mustahkamlovchilari toza suv bilan yuvilishi va qurigaunicha artilishi lozim.

l Jihozlash qismlarini qo’lda yaxshilab yuvilishi

lozim (sabzavotlar uchun konteynerlar, tokchabalkonlar, shisha tokchalar va boshqalar).

Qirovdan tozalash va muzlatgichni yuvish **

l Muzlatish bo’linmasining tozalanishini qurilmani

yuvish bilan birlashtirish tavsiya qilinadi.

l Muzlatish yuzasidagi yig’ilgan ko’p miqdordagi

muz qurilmaning ishlash samaradorligini pasaytiradi va elektr energiyasi iste’molining oshishiga olib keladi.

l Qurilmani yiliga 1-2 marta eritish tavsiya qilinadi.

Katta miqdordagi muzning yig’ilishi holatida eritishni ko’proq amalga oshirish lozim.

l Agar muzlatgichning ichida mahsulotlar bo’lsa,

boshqaruvchini eritishdan 4 soat oldin eng baland holatiga o’rnatish lozim. Bu mahsulotlarni tashqi muhit haroratida uzoq muddat davomida saqlash imkonini beradi.

l Mahsultlar muzlatgichdan olinganidan so’ng,

ularni tovaga qo’yish, bir necha qavat gazeta qog’ozi bilan o’rash va salqin joyda saqlash lozim.

l Muzlatgichning eritilishi mumkin qadar tezroq

amalga oshirilishi kerak. Mahsulotlarning atrofmuhit haroratida uzoq vaqt davomida saqlash

ularning iste’mol uchun yaroqlilik muddatini qisqartiradi.

Muzlatish bo’linmasini eritish uchun quyidagilarni amalga oshirish lozim **:

lQurilmani boshqaruv paneli orqali o’chiring,

so’ngra vilkani rozetkadan chiqaring.

lEshikni oching, mahsulotlarni chiqaring. lModelidan kelib chiqib muzlatish bo’linmasining

pastgi qismida joylashgan oqava kanalini suring va idishni qo’ying.

lEshikni ochiq qoldiring, bu erish jarayonini

tezlashtiradi. Bundan tashqari siz muzlatish bo’linmasiga issiq (qaynoq emas) suvli idishni joylashtirishingiz mumkin.

lMuzlatgichning ichki qismini yuving va quriting. lQurilmani qo’llanmaning mos bandiga binoan

ishga tushiring.

Sovutish bo’linmasining qirovdan avtomatik tarzda tozalanishi ****

Sovutish bo’linmasi qirovdan avtomatik tarzda tozalanish vazifasi bilan jihozlangan. Ammo, sovutish bo’linmasining orqa devorida qirov yig’ilishi mumkin. Odatda, bu sovutish bo’linmasida ko’p miqdordagi toza mahsulotlar saqlansa ro’y beradi.

Muzlatgichning qirovdan avtomatik tarzda tozalanishi ****

Muzlatish bo’linmasi qirovdan avtomatik tarzda tozalanish vazifasi bilan jihozlangan (no-frost). Mahsulotlar aylanuvchi, sovuq havo bilan muzlatiladi, muzlatish bo’linmasidagi namlik esa tashqariga chiqariladi. Natijada muzlatgichda ortiqcha muzlash va qirov yig’ilishi ro’y bermaydi, mahsulotlar bir-biriga muzlab yopishib qolmaydi.

Sovutish va muzlatish bo’linmalarining qo’lda yuvilishi.****

Yiliga bir martadan kam bo’lmagan marta sovutish va muzlatish bo’linmalarini yuvish tavsiya qilinadi. Bu bakteriyalar va yoqimsiz hidlarning paydo bo’lishi oldini oladi. Barcha qurilmalarni o’chirib, bo’linmalardan mahsulotlarni chiqarib nozik detergent qo’shilgan suv bilan bo’linmalarni yuvish lozim. Oxirida bo’linmani latta bilan artish lozim.

Tokchalarni olish va o’rnatish.***** Tokchani ko’tarish va chiqarish, so’ngra u shunday tarzda tiqilsinki, tokchaning lo’kidoni yo’naltiruvchining tirqishida bo’lsin (15-rasm).

Tokcha-balkonni olish va o’rnatish.***** Balkonni ko’taring, oling va yuqoridan kerakli holatgacha tiqing (16-rasm).

Muzlatgichning ichiga also elektr isitgich, issiqlik-ventilyatori va soch uchun fenni qo’ymang.

** Muzlatish bo’linmali qurilmalarga kiradi (* / ***)

“no frost” tizimili qurilmalarga kirmaydi

*** Sovutish bo’linmali qurilmalarga kiradi. “no

frost” tizimili qurilmalarga kirmaydi **** No frost tizimili qurilmalarga kiradi *****Muzlatish sandiqlariga tegishli emas

Page 17

SHIKASTLANISHLARNI ANIQLASH

Belgilari Ehtimoliy sabablari Ta’mirlash usuli

- elektr simining vilkasi tarmoq rozetkasiga to’g’ri qo’yilganligini tekshiring

Qurilma ishlamaydi

Bo’linma ichidagi yoritish ishlamaydi

Qurilma juda sekin ishlayapti/ muzlatyapti

Qurilmaning to’xtovsiz ishlashi

Sovutish bo’linmasining ostida suv yig’iladi

Qurilmaning to’g’ri ishlashiga xos bo’lmagan tovushlar

Elektr instalyatsiyasi zanjirinin uzilishi.

Lapma aylanib chiqib qoldan yoki kuygan (cho’g’lanma lampali modellarida).

Boshqaruvchining dastagi noto’g’ri o’rnatilgan

Qurilmaning texnik o’ziga xos xususiyatlari jadvalida ko’rsatilgan haroratdan atrof-muhitning harorati baland yoki past.

Qurilma quyoshli joyda yoki issiqlik manbai yaqinida o’rnatilgan

Ko’p miqdordagi iliq mahsulotlarning bir martalik solinishi

Qurilma ichida havo aylanishining qiyinlashuvi

Qurilma orqasida havo aylanishining qiyinlashuvi

Sovutish/muzlatish bo’linmasining eshigi tez-tez ochiladi yoki uzoq vaqt davomida ochiq qoladi

Eshik mustahkam yopilmagan

Kompressor ba’zan yoqiladi

Eshikning mahkamlovchisi noto’g’ri qo’yilgan

Boshqaruvchining dastagi noto’g’ri o’rnatilgan

Qolgan sabablar “ Qurilma juda sekin ishlayapti/muzlatyapti ” bo’limidagidek

Quyish tarnovining tiqilib qolishi (kondensatni chiqarish uchun tirqish va chiqarish tarnoviga ega modellar uchun)

Sovutish bo’linmasining ichida havo aylanishining qiyinlashuvi

Qurilma xato darajada o’rnatilgan Qurilma mebel va/yoki boshqa

narsalar bilan tegishagi

- tarmoq simi shikastlanganini tekshiring

- rozetkada kuchlanish borligini tekshiring, misol uchun unga yoritgichni tiqib ko’rib

- boshqaruvchini “OFF” yoki “0” dan yuqoriroq holatga qo’ya turib qurilma termostatining yoqilganligini tekshiring.

- oldingi “Qurilma ishlamaydi” bandiga qarang – aylantirib kiriting yoki kuygan lampani almashtiring.

- boshqaruvchini yuqori holatga qayta o’rnating

- qurilma uning texnik o’ziga xos xususiyatlari jadvalida ko’rsatilgan atrof-muhit haroratida ishlashda nazarda tutilgan.

- qurilmani o’rnatish joyini xizmat ko’rsatish bo’yicha qo’llanmaga binoan almashtiring

- mahsulotlarning sovushini (muzlashini) va bo’linma ichidagi haroratning kerakli darajaga yetishini 72 soat davomida kuting

- mahsulot va tarnovlarni shunday joylashtiringki ular sovutish bo’linmasining orqa devoriga tegmasin

- qurilmani devordan 30sm dank am bo’lmagan masofaga uzoqlashtiring

- eshikni kamroq ochish va/yoki u ochiq turadigan muddatni qisqartirish

- mahsulot va konteynerlarni shunday joylashtiringki, ular eshikning mahkam yopilishiga xalaqit bermasin

- atrof-muhitning harorati nazarda tutilgan iqlimiy sinfdan past emasligiga ishonch hosil qiling

- mahkamlovchini to’g’ri qo’ying

- boshqaruvchini eng pastgi holatga qayta o’rnating

- oldingi “ Qurilma juda sekin ishlayapti/ muzlatyapti ” bandga binoan tekshiring

- tirqishni tozalang (“Eritish, yuvish va xizmat ko’rsatish” bo’limiga qarang)

- mahsulot va tarnovlarni shunday joylashtiringki ular sovutish bo’linmasining orqa devoriga tegmasin

- Kir yuvish mashinasining holatini turli tekisliklarda darajasi bo’yicha sozlang.

- qurilmani shunday o’rnatingki, u boshqa narsalar bilan tegishmasin

Qurilmaning odatdagidek ishlatilishi jarayonida, uning to’g’ri ishlashiga xalaqit bermaydigan turli tovushlar chiqarishi mumkin.

Yo’qotish oson bo’lgan ovozlar:

lsovutgich tekis turmagandagi shovqin – aylanadigan oldingi oyoqchalar yordamida qurilmaning

holatini sozlang. Orqadagi g’ildiraklarning ostiga yumshoq material qo’yish, ayniqsa, agar pol plitali bo’lsa.

lBoshqa mebelga ishqalanish – sovutgichni suring. lQutilar yoki tokchalarning g’ichirlashi – quti yoki tokchani chiqarib qaytadan qo’ying. lbir-biriga tegayotgan butilkalarning jarangi – butilkalarni uzoqlashtiring.

To’g’ri foydalanish paytidagi tovushlar termostatdan, kompressordan (yoqilish), sovutish tizimidan (harorat farqi va xladagentning oqishi ta’sirida materiallarning qisqarishi va kengayishi).

Page 18

ATROF-MUHITNI MUHOFAZA QILISH

Ozon qatlamining himoyalanishi

Bizning mahsulotomizni ishlab chiqarish uchun me’yorlarga javo beradigan va FUG va FUlardan 100% ga xoli bo’lgan xladogentdan foydalaniladi, u ozon

qatlamiga salbiy ta’sir qilmaydi va issiqxona samarasini pasaytiradi. Shu bilan birga, yangi texnilogiyalardan foydalanish va atrofmuhitga foydali izolyatsiya elektr energiyasi iste’molini tejaydi.

Qadoqning retsiklingi

Bizning qadoq atrofmuhitga zararsiz bo’lgan materiallardan qilingan va ko’p marotaba foydalanilishi mumkin:

lTashqi qadoq karton/ plyonkadan l FCKWdan xoli, ko’pikli polisteren (PS)

dan Forma lPlyonka va xaltalar polietilendan (PE)

FOYDALANISHDAN CHIQARISH

Agar qurilma ishlatilmasa, uning utilizatsiyasidan oldin barcha simlarni yechib tashlash lozim. Mazkur qurilma quyidagi Yevropa direktivasiga mos ravishda markalanadi

elektr va electron qurilmalar to’g’risidagi qonun bilan, usti urilgan axlat konteyneri bilan. Markur belgilash shuni ko’rsatadiki, mazkur qurilmalar ulardan foydalanish muddatining tugashi bilan maishiy axlat bilan tashlab yuborilmasligi lozim. Foydalanuvchi ularni elektr va electron qurilmalarning utilizasiyasi bilan shug’ullanuvchi ixtisoslashgan korxonalarga topshirishga majbur. Qabul qiluvchi, shu jumladan mahalliy yig’uv bo’limlari, do’konlar va municipal tashkilotlar bu turdagi uskunalarni qaytarishning mos tizimini tashkil qilishadi. Utilizasiya qilingan elektr va electron qurilmalarga to’g’ri munosabat qilish ularda

saqlanuvchi xavi moddalar, shuningdek,

mazkur qurilmalarni to’g’ri saqlamasli va noto’g’ri qaya ishlash bilan bog’liq, atrofmuhit va odamlar sog’lig’I uchun zararli oqibatlarning oldini olishga imkon beradi.

2002/96/ЕС va eskirgan

IQLIMIY SINFI

Qurilmaning iqlimiy sin haqidagi ma’lumot nominal xususiyatlar jadvalida joylashgan. Unda atrof-

muhitning (ya’ni, u ishlaydigan xona) qanday haroratida qurilma eng qulay rejimda ishlashi ko’rsatilgan).

Iqlimiysin

SN +10°C dan +32°C gacha

N +16°C dan +32°C gacha

ST +16°C dan +38°C gacha

T +16°C dan +43°C gacha

Atrof-muhitning ruxsat

berilgan harorati

Page 19

KAFOLAT

Kafolat

Kafolat xizmati qoidalari kafolat talonida ko’rsatilgan. Ishlab chiqaruvchi kir yuvish mashinasiga noto’g’ri munosabat qilish natijasida yetkazilgan zarar uchun javob bermaydi.

Ishlab chiqarish tantanali e’loni

Ishlab chiqaruvchi e’lon qilmoqdaki, mazkur mahsulot quyidagi Yevropa direktivalari asosiy talablariga mos keladi:

• past kuchlanishli elektr qurilmalari to’g’risidagi direktiva 2014/35/EC,

• elektromagnit mos kelish to’g’risidagi direktiva 2014/30/EC,

• ekologik rejalashtirish bo’yicha direktiva2009/125/ЕС

shuning uchun ham qurilma markalanadi moslik belgisi bilan va unga bozorni

nazorat qilish organlariga taqdim etish uchun muvoﬁ qlik deklaratsiyasi berilgan.

Page 20

THANKYOUFORPURCHASINGANHANSAAPPLIANCE

DEARCUSTOMER! Yourapplianceisexceptionallyeasytouseandextremelye󰀩cient.Beforebeingpackaged

and leaving the manufacturer, the appliance was thoroughly checked with regard to safety and functionality.

Before using the appliance, please carefully read these Operating Instructions

Figures in this user manual are for illustra-

tive purposes only. Full appliance ttings

are listed in a relevant section.

The appliance is intended for household use only.

The manufacturer reserves the right to

introduce changes which do not a󰀨ect the

operation of the appliance.

Page 21

GUIDELINESCONCERNINGTHESAFETYOFUSE

Some provisions in this user manual are unied for refrigerating products of di󰀨erent types (for a refrigerator,

refrigerator-freezer or freezer) The Manufacturer shall not be held liable for damage arising from the failure to observe the instructions contained in this manual. Keep this manual for future reference, or to pass it over to the next user. This appliance is not intended for use by persons (including children) with limited physical or mental capabilities and persons who lack experience or familiarity with the appliance. Do not allow children to use the appliance. Do not allow them to play with the appliance. They must not climb inside the drawers and swing on the doors. The appliance operates properly at the ambient tem-

perature (see product che). Do not use it in the cellar,

unheated summer cottage during autumn and winter. When placing, moving, lifting the appliance, do not hold the door handles, do not pull the condenser at the rear part of the refrigerator and do not touch the compressor unit. When transporting, moving or positioning the fridge-

-freezer do not tilt it by more than 40° from the vertical position. Should such a situation occur, the appliance should be switched on after minimum 2 hours from its

replacement in the right position (g.2).

Pull the plug out from the mains socket before each maintenance activity. Do not pull on the cord, but hold the body of the plug instead. The “cracking” sound, which the appliance may emit is caused by the expansion and contraction of parts as a result of temperature variations. For safety reasons do not repair the appliance yourself. Repairs carried out by persons who do not have the

required qualications may result in serious danger for

the user of the appliance.

Page 22

GUIDELINESCONCERNINGTHESAFETYOFUSE

Air the room in which the appliance is placed for a few minutes (the size of the room for a product containing isobuthane/R600a must be at least 4m3) to avoid damage to the cooling system. Do not refreeze partly thawed products. Do not store beverages in bottles and cans, especially carbonated beverages, in the freezer chamber. The cans and the bottles may explode. Do not put frozen products, taken out directly from the freezer (lollies, ice cubes, etc.) into your mouth, their low temperature may cause severe frost-bite. Make sure you do not damage the cooling system, by puncturing the refrigerant pipes in the evaporator or

breaking the pipes. The refrigerant is ammable. If the

refrigerant makes contact with the eyes, rinse them with clean water and call for medical assistance immediately. If the power wire gets broken, it should be replaced with a new one in a specialist repair shop. This appliance is intended for food storage, do not use it for other purposes. When performing activities, such as cleaning, maintenance or moving, the appliance must be completely disconnected from power supply (by pulling the plug out from the socket). This appliance can be used by children aged 8 years and older or by persons with physical, mental or sensory handicaps, or by those who are inexperienced or unfamiliar with the appliance, provided they are supervised or have been instructed how to safely use the appliance and are familiar with risks associated with the use of the appliance. Ensure that children do not play with the appliance. Cleaning and maintenance of the appliance should not be performed by children unless they are 8 years or older and are supervised by a competent person.

Page 23

GUIDELINESCONCERNINGTHESAFETYOFUSE

Anti-bacteria System (varies depending on the model. Its presence is indicated by the label inside the appliance chamber) - The Antibacteria System protects foods and products inside therefrigerator from bacteria and mould which may cause unpleasant smells and shorten storage time. The Antibacteria System prolongs the freshness of food. The special material used to construct the fridge liner prevents bacterial, microorganism and mould growth. In order to obtain more space in the freezer, you can remove the drawers and place the food directly on the

shelves. This has no e󰀨ect on the product mechanical

properties and cooling performance. Declared freezer capacity was calculated with the drawers removed.

Page 24

INSTALLATIONANDOPERATINGCONDITIONSOFTHEAPPLIANCE

Installation before using the appliance

forthersttime

● Take the product out of the package,

remove the scotch tape protecting the door and the equipment. Any remaining adhesive stains may be removed with a mild washing agent.

● Do not throw away the polystyrene ele-

ments of the packaging. If it is necessary to transport the fridge-freezer, pack it in

the polystyrene elements and lm as well

as protect ing it with scotch tape

● Clean the interior surface of the fridge-

freezer and the elements of the equipment with a washing agent dissolved in lukewarm water, then wipe it dry.

● Place the fridge-freezer on an even, at

and stable surface, in dry, aired and shaded room, far from the heat sources such as: oven, hob, central heating radiators, central heating pipes, hot water installation, etc.

● On the exterior surface of the product

may be a protective foil, this foils should be removed.

● Make sure the appliance is placed in a

horizontal position by screwing in the 2

adjustable front legs (g. 3)

● To ensure that the door opens freely, the

distance between the side of the appliance (on door hinges side) and the wall is

shown on gure 5.*

● Ensure adequate ventilation of the room

and free air circulation from all sides of

the appliance (g. 6).*

Minimum distances from the heat sources

- from the electric gas and other ovens -

30 mm,

- from oil or coal red ovens - 300 mm,

- from built-in ovens - 50 mm

If there is no possibility of ensuring the

above- mentioned distances, provide an appropriate insulation board.

● The rear wall of the refrigerator, in parti-

cular, the condenser and other elements of the cooling system must not contact other elements, which may damage them, (e.g. central heating pipes and the water supply pipes).

● It is forbidden to readjust or modify

any parts of the unit. It is crucial not to damage the capillary tube visible in the compressor recess. The tube may not be bent, straightened or wound.

● If the capillary tube is damaged by the

user the guarantee will be void (g. 8).

● In some models the handle is put into

the appliance, You should screw it with Your own screwdriver,

Mains connection

● Prior to connection, it is recommended to set the temperature control knob to an „OFF” or other position that disconnects the appliance from the power supply (See page with the control description).

● This appliance should be connected to AC 220-240V 50Hz supply socket. The

socket must be tted properly, and must

be supplied with an earthing conduit and a 10A fuse.

● It is a legal requirement that the appliance is properly earthed. The manufacturer will not be held liable for any damage or injury which may result from the failure

to full this requirement.

● Do not use adapters, multiple sockets

and two-wire extension leads. If it is necessary to use the extension lead, it must be equipped with a protection ring and a single socket and must have a

VDE/GS safety certicate.

● If an extension lead is used (with a protection ring and safety certicate), its

socket must be located at a safe distance, away from the sinks, and must not

be in a place where it could be ooded

by water or waste water.

● See the type plate at the lower part of the

internal wall of the appliance for detailed

specications**.

Disconnecting the mains

● Make sure the appliance can be easily

disconnected from the mains, either by pulling the plug out of the mains socket,

or by switching the two-pole switch o󰀨 (g. 9).

* Only free- standing appliances ** According to the model

Page 25

OPERATIONANDFUNCTIONS

ControlPanel:

1. Temperature indicator

2. Temp. Set — temperature settings button

3. Super Freeze – Super Freeze

Set temperature

Press the Temp. Set button to set the desired temperature. Each time you press the button the temperature will change in the range of from -14°C, -24°C according to the following sequence:

-14 oC -> -15 oC -> -16 oC -> -17 oC -> -18 oC -> -19 oC -> -20 oC -> -21 oC -> -22 oC -> -23 oC -> -24 oC

Super Freezer

With the Super Freeze function you can rapidly reduce temperature in the freezer, so that foodstu󰀨s

retain vitamins and nutrients and will remain fresh for longer.

● Press the „Fast” button to activate the Super Freeze function. The display will show -25°C

● The Super Freeze deactivates automatically after 48 hours.

● To deactivate Super Freeze press Super Freeze or Temp. Set. buttons

Child Lock

Press and hold for 3 seconds the Temp.Set. And Super Freeze buttons to turn Child Lock o󰀨.

Do not put food into the fridge freezer before it has reached its operating temperature, which takes minimum 4 hours.

Temperature inside the fridge / freezer chamber

Do not change the temperature settings due to the change in the season of the year. The ambient temperature increase will be detected by the sensor and the compressor will be switched on automatically for a longer period of time in order to maintain the temperature set inside the chambers.

Minor changes in temperature

The slight changes in temperature are perfectly normal and may occur, for instance during the storage of great quantities of fresh products in the fridge, or when the door is open for a longer period of time.

This will not a󰀨ect the condition of the stored foodstu󰀨, and the temperature will quickly return to its set

value.

In order to defrost the freezer chamber, you must take the following steps (Fig. 20):

● Set the knob at ”OFF” / „0“ position, take out the plug from the mains socket.

● Open the lid and remove the food from the freezer.

● After about 0.5h, it is possible to remove the white frost or water from the smooth wall surfaces.

● There is a water conduit at the bottom of the freezer, when defrosting, extract the rubber cover, de frosted water will drip into the hole and ow out. (NOTES: PLEASE KEEP THE RUBBER COVER

WELL DURING THE DEFROSTING AND PUT IT BACK AFTER DEFROSTING IS DONE )

● Extract the water conduit by 20-25mm until the water hole can be seen.

● Twist the water conduit until the arrow points downward.

● After defrosting is done, make sure there is no more water coming out before out the water conduit in

place and make the arrow point upward.

● Wash the interior of the freezer and wipe it dry.

● Switch on the appliance as per the relevant point in the manual.

Page 26

OPERATIONANDFUNCTIONS

Storage of food in the fridge-freezer

Observe the following recommendations to ensure the food remains fresh.

● The products should be placed on plates, in

containers or packed in food wrap. Distribute them evenly l over the shelves.

● If the food contacts the rear wall, it may cause

frosting or wetting of the products.

● Do not put dishes with hot food t into the fridge

● Products which absorb avours easily such as

butter, milk, white cheese and products with in-

tense avour, such as sh, smoked meat, hard

cheese must be placed on shelves, packed in food wrap or in tightly sealed containers.

● The storage of vegetables containing signicant

quantities of water will cause the deposition of condensation on the vegetable containers, it does not impact on the proper functioning of the fridge.

● Before putting the vegetables into the fridge, dry

them well.

● Excessive moisture shortens the shelf life of vegetables, especially the leafed vegetables.

● Do not wash the vegetables before storing in the

refrigerator. Washing removes the natural protection, therefore it is better to wash the vegetables directly before consumption.

● It is recommended to place the products in freezer drawers 1, 2, 3* up to natural loading capacity (Fig. 11a / 11b).**

1. Packed products

2. Shelf

3. Natural loading capacity

4. (*/***)

● Stacking of products on the freezer shelves is

acceptable.*

● It is acceptable to place products beyond the

natural loading capacity by 20-30 mm.**

● In order to increase the loading capacity of the

freezer chamber and allow the stacking of products on the freezer evaporator wire shelves up to maximum height it is possi- ble to remove drawers 1 and 2.*

Freezing food**

● Practically all the food products, except for vegetables consumed raw, such as lettuce can be frozen.

● Only food products of the highest quality, divided

into small portions for single use, should be frozen.

● Products should be packed in materials that are

odourless, resistant to air and moisture penetration, and not susceptible to fat. Plastic bags, polyethylene and aluminium sheets are the best wrapping materials.

● The packaging should be tight and should stick to

the frozen products. Do not use glass containers.

● Keep fresh and warm foodstu󰀨 at ambient temperature away from the products, which have already been frozen.

● We advise you not to place more of fresh food

at a time to the freezer per day (see table witch

technical specication).

● In order to maintain optimum quality of the frozen

food, reorganise the food that is in the middle of the freezer, so that it does not touch the products that are not yet frozen.

● It is recommended that you move the already

frozen products to one side and place the fresh products that are to be frozen on the opposite side, as close to the rear and side walls as possible.

● To freezing products, use space marked (*/***).

● Bear in mind that the temperature in the fre-

ezerisa󰀨ectedbyseveralfactors,including

the ambient temperature and the quantity of food products in the chamber, the frequency of opening the door, the amount of frost in the freezer, and the thermostat setting.

● If you cannot open the freezer door imme-

diatelyafterclosingit,allow1-2minutesfor

the negative pressure to compensate, and try again to open the door.

The storage time for frozen products depends on their quality before freezing when fresh, and on the storage temperature. The following storage periods are recommended when the temperature of -18°C or lower is maintained:

Products Months

Beef 6-8 Veal 3-6

Giblets 1-2

Pork 3-6

Poultry 6-8

Eggs 3-6

Fish 3-6

Vegetables 10-12

Fruit 10-12

Do not store frozen food in rapid cooling chamber. Ice cubes can be prepared and stored in this chamber.***

* Applicable to appliances with a freezer com-

partment at the bottom of the appliance.

** Applicable to appliances with a freezer com-

partment (*/***)

*** Not applicable to appliances with a freezer

compartment marked (*/***)

Page 27

USINGTHEREFRIGERATOREFFICIENTLY

Practicaleverydaytips

● Do not place fridges or freezers next to radiators,

heaters, stoves or in direct sunlight.

● Make sure that air vents are not covered up and clean the dust o󰀨 them once or twice a year.

● Select the right temperature: 6 to 8°C in your refrigerator and -18°C in your freezer is su󰀩cient.

● When on holiday, turn up the temperature in your

fridge.

● Only open your fridge or freezer when necessary.

It helps if you know what food each contains and where it is located. Return food to the fridge or freezer as soon as possible after you have used it so that it does not warm up too much.

● Wipe the inside of your fridge regularly with a

cloth soaked in a mild detergent. Appliances which are not self-defrosting will require regular defrosting. Do not allow frost layers thicker than 10 mm to form.

● Keep the seal around the door clean, otherwise

it will not shut properly. Always replace broken seals.

Understanding the stars

* Temperature is at least -6°C; su󰀩cient to store

frozen food for about a week. Drawers or compartments marked with one star used to be a feature of (mostly) cheaper fridges.

** Food can be stored at -12°C or below for 1-2

weeks without losing its taste. Not suitable for freezing food.

*** This rating is mainly used to store foods at -18°C

or below. Can also be used to freeze up to 1 kilogram of fresh food.

**** This appliance is suitable for storing foods at

-18°C or below and freezing larger quantities of fresh foods.

Storage zones in the refrigerator

● Due to the natural circulation of the air in the appliance, there are di󰀨erent temperature zones

in the refrigerator chamber.

● The coldest area is directly above the vegetables

drawers. Use this area for all delicate and highly perishable food e.g.

- Fish, meat, poultry

- Sausage products, ready meals

- Dishes or baked goods containing eggs or cream

- Fresh dough, cake mixtures

- Pre-packed vegetable and other fresh food with a label stating it should be kept at a temperature of approx 4oC.

● The warmest area is in the top section of the

door. Use this for storing butter and cheese.

Food that should not be stored in a refrigerator

● Not all food is suitable for storing in the refrigerator, particularly:

- Fruit and vegetables which are sensitive to cold, such as bananas, avocado, papaya, passion fruit, aubergines, peppers, tomatoes and cucumbers.

- Fruit which is not yet ripe

- Potatoes

Exampleofstoringthefood-seegure12.

Page 28

DEFROSTING,WASHINGANDMAINTENANCE

Never clean the product’s casing or plastic parts using solvents or strong, abrasive detergents (e.g. washing powders or creams)! Use mild liquid detergents and soft cloths only. Do not use sponges.

Defrosting the fridge***

● Frost settles on the rear wall of the fridge chamber.

It is removed automatically. During the defrosting, the condensate, which contains contaminants may clog the opening in the through. Should it occur, carefully unclog the opening with the cleaning plug (fig. 13).

● The appliance operates in cycles: it refrigerates

(then the frost settles on the rear wall), and defrosts (water flows down the rear wall)

Disconnect the appliance from the mains before cleaning by removing the plug

fromthemainssocket or switchingo󰀨 thefuse.Preventwaterfrompenetrating

the control panel or the light.

● Do not use defrosting aerosols. They may cause

the formation of an explosive mixture, or contain solvents which may damage the plastic components of the appliance and even be harmful to health.

● Make sure the water used for cleaning does not

flow into the evaporation container through the discharge opening.

● The whole appliance, except for the door gasket

must be cleaned with a mild cleaning detergent. The door gasket should be cleaned with water and wiped dry.

● Wash all the accessories (vegetable containers,

door shelves, glass shelves, etc.).

Defrosting the freezer**

● It is recommended to combine defrosting the

appliance with washing it.

● Excessive accumulation of ice on the freezing

areas impairs the appliance’s freezing capacity and increases the energy consumption.

● Defrost the appliance at least once or twice a year. In case of a higher ice build-up, defrosting must be carried out more frequently.

● If there is food in the freezer, set the knob to the max. position about 4 hours before the planned defrosting. This will ensure the possibility of storing the food at the ambient temperature for a longer time.

● After taking the food out of the freezer, put it in

a container, wrap it with several layers of paper, a blanket and store it at a cool place.

● The defrosting operation should last as short as

possible. Long storage of food at the ambient temperature shortens their shelf life.

In order to defrost the freezer chamber, you must take the following steps:**

● Switch of the appliance using the control panel

and pull the plug out from the socket..

● Open the door and remove the food from the

freezer.

● Depending on the model, pull out the drainage tube located in the bottom of the freezer compartment and place a suitable vessel underneath.

● Leave the door open, this will speed up the defrost process. Additionally, a pot with hot water (not boiling) may be placed inside the freezer compartment.

● Wash the interior of the freezer and wipe it dry.

● Switch on the appliance as per the relevant

point in the manual.

Automatic fridge defrosting****

The fridge chamber has been equipped with an automatic defrosting function. However, frost may settle on the rear wall of the fridge chamber. This happens usually, when large quantities of fresh food products are stored in the fridge.

Automatic fridge defrosting****

The freezer chamber has been equipped with an automatic defrosting function (no-frost). The food is frozen in the cooled circulation air, and the moisture from the freezer chamber is discharged outside. As a result, no ice and frost is produced in the freezer and the products do not freeze on each other.

Washingthefridgeandfreezerchambers

manually****

It is recommended to wash the fridge and freezer chambers at least once a year. This prevents the

formation of bacteria and bad odours. Switch o󰀨

the appliance, using button (1), remove the food from the chambers and wash them using water with a mild detergent. Then, wipe the chambers dry with a cloth.

Taking out and putting in the shelves*****

Slide the shelf out, then slide it in as much as po-

ssible so that its clamp could t the guide groove (g. 15).

Taking out and putting in the door shelf*****

Lift the door shelf, remove it and put it back from

the top into its required position (g. 16).

You must not put an electric heater, a heating fan or a hair dryer into the freezer by any means.

** Applicable to appliances with a freezer com-

partment (*/***) Not applicable to appliances with a Frost-free System.

*** Applicable to appliances with a refrigerator

compartment Not applicable to appliances with a Frost-free System.

**** Applicable to appliances with a Frost-free

System.

***** Does not apply to chest freezers

Page 29

TROUBLE-SHOOTING

Problems Possiblecauses Remedies

- check whether the plug is properly inserted into the socket

The appliance does not work

The lighting inside the chamber does not work

Temperature inside the appliance is not low enough or too high

The appliance works continuously

Water collects in the lower part of the appliance

The appliance generates unusual noise

The electric circuit is disrupted

The bulb is loose or fused (only appliances with bulb lightning type)

Incorrect setting of the adjustment knob - reset the knob to a higher position The ambient temperature is higher or lower than the climate range from table with

technical specication

The appliance is located in a sunlit place or near heat sources

Too much warm food loaded at a time

Internal air circulation obstructed The air circulation at the back of the ap-

pliance is obstructed The door of the fridge/freezer is opened too often and/or remains open for too long

The door does not close completely

The compressor is switched on too rarely Door gasket inserted incorrectly - press the gasket in

Incorrect setting of the adjustment knob - reset the knob to a lower position See. ”Temperature inside the appliance

is not low enough for description of other possible causes The water discharge opening is clogged (depending on the model)

Internal air circulation obstructed

Incorrect levelling of the appliance - level the appliance properly The appliance is touching furniture and/or other objects

- check whether the power cable of the appliance is not damaged

- check whether there is voltage in the socket, by plugging another appliance, e.g. a night lamp

- check whether the appliance is switched on by setting the thermostat to a position above 0.

- t the bulb correctly or replace it (see section above

“Replacing the interior light bulb)

- the appliance is adapted to operation in the clima-

te range from table with technical specication.

- move the appliance to another place. Observe the guidelines contained in the manual

- wait 72 hours until the food becomes cool (freezes) and the required temperature is reached inside the chamber

- place the food and containers in such a way that they do not touch the rear wall of the fridge

- move the appliance min. 30 mm away from the wall

- reduce the frequency of opening the door and/or shorten the time when door remains open

- place the food and containers so that they would not interfere with door closed

- check whether the ambient temperature is not lower than climate class

See. ”Temperature inside the appliance is not low enough for description of other possible remedies

- clean the discharge opening (see the operating manual – chapter entitled ”Defrosting the fridge”)

- place the food and containers in such a way as that they do not touch the rear wall of the fridge

- place the appliance at a location that ensures proper clearances around it

Certain sounds can be heard during normal use of the refrigerator, which do not a󰀨ect its correct operation.

Sounds, which can be easily prevented:

● noise caused by the appliance which is not level - adjust the position with the adjustable turn-in

front feet. Alternatively, place pads made of soft material under the rear rollers, especially when the appliance is placed on tiles.

● touching the adjacent piece of furniture - move the refrigerator away.

● creaking of the drawers or shelves - take out and put back the drawer or shelf.

● sounds of clinking bottles - move bottles apart.

Sounds heard during normal use are mainly due to operation of the thermostat, compressor (switching

on) and cooling system (thermal expansion and contraction of the radiator caused by ow of the cooling

agent).

Page 30

ENVIRONMENTALPROTECTION

Ozone layer protection

The refrigerants and foaming agents, which are 100% free of FCKW and FKW have been used for manufacturing our product. Therefore we are helping to protect the ozone layer and prevent the increase of

greenhouse e󰀨ects. Also,

the innovative technology and environmentally friendly insulation help in reducing energy consumption.

Recycling of the packaging

Our packaging are made of environmentally friendly materials, which can be reused:

● The external packaging is made of cardbo-

ard/foil

● The FCKW free shape of foamed polystyre-

ne (PS)

● Polyethylene (PE) foils and bags

ELIMINATION/DISPOSALOFTHEEQUIPMENT

If the appliance is no longer in use, cut the

connecting cable o󰀨 the

used equipment before its scrapping. Also, remove the appliance lock or render it useless so that

the appliance presents no danger to children while being stored for disposal. This appliance is marked with a symbol of the crossed out waste container in conformance with the European Directive 2002/96/EC. Such marking informs that the equipment may not be kept together with other waste coming from the household after the period of its use. The user is obliged to dispose of the appliance at the waste collection point. The local waste collection points, shops and communal units form an appropriate system enabling the disposal of the equipment.

Handling the used electrical and electronic equipment properly contributes to the avoidance of consequences harmful to the human health and natural environment, resulting from the presence of hazardous substances and improper storage and processing of such equipment.

CLIMATERANGE

The information about the climate range of the appliance is provided on the rated plate. It indicates at which ambient temperature (that is, room temperature, in which the appliance is working) the operation of the appliance is optimal (proper).

Climate range

SN from +10°C to +32°C

N from +16°C to +32°C

ST from +16°C to +38°C

T from +16°C to +43°C

Permissibleambient

temperature

Page 31

WARRANTYANDAFTER-SALESERVICES

Warranty

Warranty service as stated on the warranty card The manufacturer shall not be held liable for any damage caused by improper use of the product.

Manufacturer’s Declaration

The manufacturer hereby declares that this product meets the requirements of the following European directives:

• Low Voltage Directive 2014/35/EC

• Electromagnetic Compatibility (EMC) Directive 2014/30/EC

• ErP Directive 2009/125/EC

• Directive RoHS 2011/65/EC

and has thus been marked with the symbol and been issued with

a declaration of compliance made available to market regulators.

Page 32

ПОЗДРАВЛЯЕМСВЫБОРОМПРОДУКЦИИМАРКИHANSA

УВАЖАЕМЫЕГОСПОДА! Этоустройствосочетаетисключительнуюпростотуэксплуатацииивысокую эффективность.Каждоеустройствопередотправкойсзаводабылотщательнопроверено набезопасностьифункциональность.

Внимательнопрочитайтеинструкциюпообслуживаниюпередзапускомустройства.

Иллюстрации в этом руководстве имеют только обзорный характер. Полное оборудование устройства находится в соответствующем разделе.

Устройство предназначено только для бытового использования.

Производитель оставляет за собой право вносить в конструкцию изделия изменения, не влияющие на его функционирование.

Page 33

РЕКОМЕНДАЦИИОТНОСИТЕЛЬНОБЕЗОПАСНОСТИИСПОЛЬЗОВАНИЯ

Некоторые замечания в данном руководстве унифицированы для различных типов холодильных продуктов (холодильники, холодильники-морозильники или морозильники). Информация о типе вашего устройства находится в паспорте продукта, поставляемом с продуктом. Производитель не несет ответственность за повреждения, возникшие по причине несоблюдения рекомендаций, указанных в данной инструкции. Следует сохранить данную инструкцию с целью использования ее в будущем или передачи возможному следующему пользователю. Данное устройство не предназначено для использования лицами (в том числе детьми) с ограниченной физической, чувствительной или психической способностью, а также лицами с недостаточным опытом или знанием устройства, разве что это происходит под надзором или согласно инструкции обслуживания устройства, переданной лицами, которые отвечают за их безопасность. Следует обратить особое внимание на то, чтобы установкой не пользовались дети, оставленные без присмотра. Не следует позволять им играться установкой. Они не должны садиться на выдвижных элементах и вешаться на дверях. Холодильник предназначен для работы при температуре окружающей среды, которая указана в таблице технической спецификации прибора. Не следует пользоваться ею в подвале, сенях, в дачном домике без обогрева осенью и зимой. Во время установки, передвижения, поднятия не следует хватать за рукоятки дверей, тянуть за конденсатор сзади холодильника, а также притрагиваться к системе компрессора.

Page 34

РЕКОМЕНДАЦИИОТНОСИТЕЛЬНОБЕЗОПАСНОСТИИСПОЛЬЗОВАНИЯ

Во время транспорта, переноса или установления холодильник-морозильник не следует наклонять на больше чем 40° по отношению к поверхности. Если такая ситуация возникла, включение установки можно произвести не ранее 2 часов от его установки (рис. 2). Перед каждым техобслуживанием следует вынуть вилку из сетевого гнезда. Нельзя тянуть за провод, нужно брать за корпус вилки. Звуки похожие на треск или лопанье вызваны расширением и сужением частей в результате изменений температуры. Заботясь о безопасности, не следует самостоятельно ремонтировать установку. Ремонты, осуществляемые лицами, которые не имеют требуемых квалификаций, могут привести к серьезным угрозам для пользователя установки. Помещение, в котором находится устройство, следует проветрить в течение нескольких минут, (помещение должно иметь, по крайней мере, 4 м3; для изделия с изобутаном/R600a) в случае повреждения холодильной системы. Продуктов даже частично размороженных нельзя повторно замораживать. Напитков в бутылках и банках, особенно напитков газированных углекислым газом нельзя хранить в камере замораживания. Банки и бутылки могут лопнуть. Не следует брать в рот замороженные продукты, непосредственно после изъятия из морозилки (мороженое, лед, и т.п.), их низкая температура может привести к серьезным обморожениям. Следует быть внимательным, чтобы не повредить холодильный контур, например, прокалывая провода холодильного вещества в испарителе, ломая трубки. Брызгающее холодильное вещество является горючим. В случае попадания в глаза следует прополоскать чистой водой и немедленно обратиться к врачу.

Page 35

РЕКОМЕНДАЦИИОТНОСИТЕЛЬНОБЕЗОПАСНОСТИИСПОЛЬЗОВАНИЯ

В случае повреждения электрического провода его замену следует производить только в специализированной ремонтной мастерской. Устройство используется для хранения продуктов питания, не используйте его для других целей. Устройство должно быть полностью отключено от источника питания (вынуть вилку из сетевой розетки) при выполнении таких действий, как чистка, техническое обслуживание или изменение места установки. Это устройство может использоваться детьми в возрасте 8 лет и старше, лицами с ограниченными физическими, мануальными или умственными возможностями и лицами с отсутствием опыта и знания оборудования, если они находятся под постоянным присмотром или получили инструкции о том, как использовать устройство безопасным образом, и знакомы с рисками, связанными с использованием устройства. Дети не должны играть с прибором. Очистка и техническое обслуживание прибора не должны выполняться детьми в возрасте до 8 лет и без присмотра компетентного лица. Anti-bacteria System (наличие в зависимости от модели. Наличие указывает соответствующая этикетка внутри камеры устройства) - Специальное антибактериальное средство, которое добавляется в материал, используемый для отделки внутренней поверхности холодильника, предохраняет хранящиеся в нем продукты от плесени, вредных бактерий и микроорганизмов, a также не допускает до образования неприятного запаха. Благодаря этому продукты дольше остаются свежими. Для того, чтобы получить больше места в морозильной камере, вы можете вынуть ящики и поместить продукты непосредственно на полках. Это не влияет на тепловые и механические характеристики устройства. Заявленная мощность морозильной камеры была рассчитана с вынутыми ящиками.

Page 36

УСТАНОВКАИУСЛОВИЯРАБОТЫУСТРОЙСТВА

Установкапередпервым

l Изделие следует распаковать, удалить

клейкую ленту, защищающую дверцы и содержимое. Возможные остатки клея можно удалить с помощью мягкого моющего средства.

l Элементы упаковки из пенопласта

не следует выбрасывать. В случае необходимости повторного перевоза, холодильник–морозильник необходимо упаковать в элементы из пенопласта, и закрепить пленкой и скотчем.

l Внутреннюю часть холодильника и мо-

розильника, а также элементы комплектации следует вымыть тёплой водой с добавлением жидкости для мытья.

l Холодильник-морозильник следует

установить на ровной, горизонтальной и стабильной поверхности, в сухом, проветриваемом и защищенном от прямых солнечных лучей помещении, вдали от источников тепла, таких как плита, радиатор центрального отопления, труба центрального отопления, трубопроводов теплой воды и т.п.

l Необходимо удалить защитную пленку,

которой могут быть покрыты наружные поверхности холодильника.

l Изделие следует установить в горизон-

тальном положении, соответственно вкручивая 2 регулируемые передние ножки (рис. 3)

l Чтобы обеспечить свободное открыва-

ние двери, расстояние между боковой стенкой продукта (со стороны дверных петель) и стенкой помещения показано на рисунке 5 *

l Следует обеспечить соответствующую

вентиляцию помещения и свободную циркуляцию воздуха со всех сторон устройства (рис. 6). *

Минимальноерасстояниеот источниковтепла:

- от электрических, газовых и других плит - 30 mm,

- от дизельных или твердотопливных котлов - 300 mm,

- от встроенных духовок - 50 mm

Если нет возможности соблюдения

вышеописанного расстояния, следует применить соответствующую изоляционную плиту.

l Задняя стенка холодильника, а особен-

но конденсатор и элементы системы охлаждения не должны соприкасаться с другими элементами, которые могут привести к повреждению, в особенности (с трубой центрального отопления трубой теплой воды).

l Недопустимо какое-либо манипули-

рование частями агрегата. Следует обратить особое внимание, чтобы не нарушить капиллярную трубку, которая

находится на компрессоре. Эту трубку ни в коем случае нельзя сгибать, выравнивать или скручивать.

l Нарушение капиллярной трубки поль-

зователем, лишает его прав, которые предоставляются гарантийным талоном (рис. 8).

l В некоторых моделях дверные ручки

нужно установить самостоятельно (на время транспорта ручка демонтируется и помещается внутрь холодильной камеры).

Подключениеэлектропитания

l Прежде чем подключить электро-

питание, рекомендуется установить рукоятку регулятора температуры в положение «OFF» или какое-либо другое, отключающее прибор от источника питания (см. страницу с описанием панели управления).

l Устройство следует подключить в

сеть переменного тока 230В, 50Гц, посредством правильно установленного электрического гнезда, заземленного и имеющего предохранитель 10 A.

l Заземление устройства требуется в

соответствии с предписаниями закона. Производитель не несет какой-либо ответственности за какие-либо возможные повреждения, которые могут быть причинены лицам или предметам в результате неисполнения обязанности в соответствии с этим предписанием.

l Не следует пользоваться переходными

гнездами, многоразовыми гнездами (распределителями), двухжильными удлинителями. Если возникнет необходимость применения удлинителя, может быть применен только удлинитель с заземляющим штырем и одним гнездом, которое имеет сертификат безопасности VDE/GS.

l Если будет применен удлинитель (с

заземляющим штырем, имеющий сертификат безопасности), то его гнездо должно находиться на безопасном расстоянии от моек, и не может быть угрозы заливания его водой и разными стоками.

l Данные находятся на заводской ин-

формационной табличке, размещенной внизу стенки внутри камеры**.

Отключениепитания

l Следует обеспечить возможность от-

ключения установки от электрической сети, посредством изъятия вилки или выключения двухполюсного выключателя (рис. 9).

* Не относится к встраиваемым устройствам ** Имеется в зависимости от модели

Page 37

ОБСЛУЖИВАНИЕИФУНКЦИИ

Панельуправления:

1. Индикатор температуры

2. Temp. Set – кнопка регулировки настроек температуры

3. Super Freeze – кнопка функции Быстрое Замораживание (Super Freeze)

Настройкитемпературы

Нажать „Temp. Set” с целью установки выбранной температуры; при каждом нажатии на кнопку происходит соответствующее изменение температуры в диапазоне от -14 oC do -24 oC в соответствии с последовательностью ниже:

-14 oC -> -15 oC -> -16 oC -> -17 oC -> -18 oC -> -19 oC -> -20 oC -> -21 oC -> -22 oC -> -23 oC -> -24 oC

Функция„Быстроезамораживание”(SuperFreeze)

Благодаря функции Супер Замораживание (Super Freeze) можно быстро понизить температуру в морозильнике, благодаря чему продукты питания сохранят витамины и питательные вещества, а также дольше останутся свежими. l Нажмите кнопку „Fast” для активации функции супер замораживание. На панели отобразится температура -25 oC .

lФункция Супер Замораживание (Super Freeze) автоматически выключается через 48 часов. l Режим „Супер Замораживание” можно отключить, нажав на кнопку функции „Супер

Замораживание” (Super Freeze) или кнопку настройки температуры „Temp. Set.”

Блокировкапанелиуправления(ChildLock)

Нажмите одновременно в течение 3 секунд кнопки „Temp.Set.” и „Super Freeze” для разблокировки панели управления.

Не следует загружать камер перед их охлаждением (мин. по истечении 4 часов работы устройства).

Температуравнутрикамерыхолодильника/морозильника

Не следует изменять настроек температуры из-за изменения времени года. Повышение температуры окружающей среды будет обнаружено посредством датчиков, и компрессор автоматически включится на более долгое время с целью сохранения температуры, установленной внутри камер.

Незначительныеизменениятемпературы

Незначительные изменения температуры являются нормальным явлением и могут возникнуть, например, во время хранения в холодильнике большого количества свежих продуктов или когда двери были открыты в течение длительного времени. Это не повлияет на качество продовольственных продуктов, а температура быстро вернется до установленного уровня.

Дляразмораживанияморозильнойкамерыследует(рис.20):

l Выключите устройство с помощью панели управления, затем выньте вилку из розетки. l Откройте дверь, выньте продукты. l В зависимости от модели выдвиньте сливной канал, расположенный в нижней части моро-

зильной камеры, и подставьте посудину.

l Оставьте дверь открытой, это ускорит процесс размораживания. Кроме этого, вы можете поме-

стить в морозильную камеру посудину с горячей (но не кипящей) водой.

l Вымойте и высушите внутреннюю часть морозильника. l Запустите устройство в соответствии с соответствующим пунктом инструкции.

Page 38

ОБСЛУЖИВАНИЕИФУНКЦИИ

Хранениепродуктоввхолодильникеи морозильнике

Вовремяхраненияпродуктоввданном устройствепоступайтевсоответствиис настоящимирекомендациями.

lПродукты следует размещать на тарелках, в

емкостях или паковать в продовольственную пленку. Расставить равномерно на полках.

l Следует обратить внимание, не прикасаются

ли продукты к задней стенке, т.к. это может привести к замораживанию или увлажнению

продуктов.

l Не следует вставлять в холодильник емкости

с горячим содержимым.

l Продукты, которые легко впитывают посторон-

ние запахи, такие как масло, молоко, творог и такие, которые выделяют интенсивный запах, например рыбы, колбасы, сыры – следует поместить на полках в пленочной упаковке или в тщательно закрытых емкостях.

l Хранение овощей с большим содержанием

воды, приведет к осаждению водяного пара над ящиками для овощей; это не препятствует правильному функционированию холодильника.

l Перед вложением в холодильник овощей его

следует тщательно осушить.

l Слишком большое количество влаги сокращает

срок хранения овощей, особенно лиственных.

l Не следует мыть овощи перед размещением

их на хранение. Во время мытья удаляется натуральная защитная оболочка, потому лучше мыть овощи непосредственно перед их употреблением.

lРекомендуется складывать продукты в корзи-

ны 1, 2, 3* до естественного предела загрузки (Рис. 11a/ 11b).**

1. Упакованные продукты

2. Полка испарителя / полка

3. Естественный предел загрузки

4. (*/***)

lМожно укладывать продукты на полки-решет-

ки испарителя морозильной камеры.*

lНа полки продукты можно укладывать таким

образом, чтобы они выступали за край полки на 20-30 мм.**

lДля максимального использования внутрен-

него пространства морозильной камеры можно вынуть нижний лоток и положить продукты прямо на дно камеры.*

Замораживаниепродуктов**

lЗамораживать можно практически все продо-

вольственные продукты, за исключением овощей, потребляемых в сыром виде, например, зеленого салата.

l Для замораживания следует использовать

продовольственные продукты только самого высокого качества, разделенные на порции, предназначенные для одноразового употребления.

l Продукты следует запаковать в материалы без

запаха, стойкие к проникновению воздуха и влажности, а также нечувствительные на жиры. Наилучшими материалами являются: пакеты, полиэтиленовая пленка, алюминиевая фольга.

l Упаковка должна быть плотной и тщательно

прилегать к замороженным продуктам. Не следует применять стеклянные упаковки.

l Свежие и теплые продовольственные продукты

(комнатной температуры), вложенные с целью замораживания, не должны прикасаться к уже замороженным продуктам.

l Не рекомендуется загружать в морозильную

камеру за один раз в течение одних суток больше свежих продуктов, чем это указано в таблице технической спецификации прибора.

lДля сохранения хорошего качества заморо-

женных продуктов рекомендуется распределить замороженные продукты, находящиеся в средней части морозильника таким образом, чтобы они не соприкасались с продуктами еще не замороженными.

l Рекомендуем переложить замороженные

порции на одну сторону камеры морозилки, а свежие порции поместить на противоположной стороне и максимально пододвинуть к задней и боковой стене.

l Для замораживания продуктов используйте

пространство, обозначенное (*/***).

l Следуетпомнить,чтонатемпературув

камереморозилкивлияюттакиефакторы как:окружающаятемпература,степень загрузкипродовольственнымипродуктами,частотаоткрываниядверей,степень замораживанияморозильника,настройки термостата.

l Еслипослезакрытиякамерыморозиль-

никадверинеудаетсяповторнооткрыть, советуемподождать1-2минуты,пока возникшеетамподдавлениебудетскомпенсировано.

Срок хранения замороженных продуктов зависит от их качества в свежем состоянии перед замораживанием, а также от температуры хранения. При сохранении температуры -18°C или более низкой рекомендуются следующие сроки хранения:

Продукты Месяцы

Говядина 6-8 Телятина 3-6

Потроха 1-2

Свинина 3-6

Птица 6-8

Яйца 3-6

Рыбы 3-6

Овощи 10-12

Фрукты 10-12

Камера быстрого охлаждения не используется для хранения замороженных продуктов. В этой камере можно готовить и хранить кубики льда***.

* Для устройств с морозильной камерой в

нижней части оборудования

** Относится к устройствам с морозильной

камерой (* / ***)

*** Не относится к устройствам с морозильны-

ми камерами, маркированным (*/***)

Page 39

КАКЭКОНОМИЧНОЭКСПЛУАТИРОВАТЬХОЛОДИЛЬНИК?

Полезныесоветы

l Не ставьте холодильник и морозильник вблизи

обогревательных приборов и духовых шкафов, а также в местах попадания прямых солнечных лучей.

l Не закрывайте вентиляционные отверстия

прибора. Регулярно очищайте их от грязи и

пыли (один или два раза в год). l Установите надлежащую температуру: в холодильной камере достаточна температура

от 6 до 8°C, а в морозильной камере - -18°C. l На время отсутствия необходимо повысить

температуру в холодильной камере. l Не открывайте двери холодильной и морозиль-

ной камер без необходимости. Необходимо

знать, какие продукты хранятся в холодильнике

и в каком месте. Неиспользованные продукты

необходимо как можно быстрее поместить

назад в холодильную или морозильную камеру,

не допуская до их нагрева. l Регулярно протирайте внутренние поверхно-

сти холодильной камеры влажной тряпочкой

(может быть увлажнена моющим средством).

Холодильник, не имеющий автоматической

системы оттаивания, необходимо регулярно

размораживать. Не допускайте до образования

инея толщиной более 10 мм. l Поддерживайте в чистоте уплотнительную про-

кладку двери, в противном случае дверь будет

неплотно закрываться. В случае повреждения

уплотнения двери замените его новым.

Чтообозначаютзвездочки?

* Температура не выше -6°C достаточна для

хранения замороженных продуктов в течение, приблизительно, недели. Лотки (ящики) и камеры, обозначенные одной звездочкой, чаще всего встречаются в более дешевых холодильниках.

** При температуре ниже -12°C можно хранить

продукты в течение 1-2 недель без потери их вкусовых качеств. Такая температура не достаточна для замораживания продуктов.

*** Обычно замораживание продуктов произво-

дится при температуре ниже -18°C. Позволяет замораживать свежие продукты весом до 1 кг.

**** Таким образом обозначенные приборы по-

зволяют замораживать большое количество продуктов и хранить их длительное время при температуре ниже -18°C.

Чтообозначаютзвездочки?

l Самая холодная зона находится непосредст-

венно над лотками (ящиками) для хранения овощей и фруктов.

В этой зоне рекомендуется хранить быстро-

портящиеся и деликатные продукты, такие как:

- рыба, мясо, птица

- колбасные изделия, готовые блюда

- блюда и хлебо-булочные изделия, содержащие сметану или яйца

- свежая выпечка, пирожные

упакованные овощи, фрукты и другие свежие

продукты, на этикетках которых указано, что их нужно хранить при температуре ок. 4°C.

l Теплее всего в верхней части двери. Здесь

лучше хранить масло и сыры.

Продукты,которыенеследуетхранитьв холодильнике.

l Не все продукты годятся для хранения в

холодильнике. К таким продуктам относятся: фрукты и овощи, чувствительные к низким температурам, такие как, например, бананы, авокадо, папая, маракуя, баклажаны, красный перец, помидоры и огурцы. Незрелые фрукты Картофель Некоторые твердые сыры, например, пармезан

Примерноеразмещение продуктов вхолодильнике(Рис.12).

Page 40

РАЗМОРАЖИВАНИЕ,ОЧИСТКАИТЕХОБСЛУЖИВАНИЕ

Запрещается использовать растворители и абразивные чистящие средства (например, чистящие порошки и молочко) для очистки корпуса стиральной машины и пластиковых деталей! Используйте только деликатные жидкие моющие средства и мягкую тряпочку. Не используйте губки.

Размораживаниехолодильника***

l На задней стенке камеры холодильника появ-

ляется изморозь, которая удаляется автоматически. Во время удаления изморози, вместе с

конденсатом, в отверстие в желобе могут попасть посторонние частицы. Это может привести к засорению отверстия. В таком случае отверстие следует осторожно прочистить проталкивателем (рис. 13).

l Устройство работает циклично: охлаждает (на

задней стенке оседает иней) потом размораживается (капли сплывают по задней стенке).

Передначаломочисткиследуетобязательноотключитьустройствоот источникапитанияпутем изъятия вилкиизсетевогогнезда,выключения иливыкручивания предохранителя. Нельзядопуститьдотого,чтобывода попалана панельуправления или элементыосвещения.

l Не рекомендуем применять средства для раз-

мораживания в аэрозоле. Могут они привести к возникновению взрывоопасных смесей, содержать растворители, которые могут повредить пластмассовые части устройства, и даже быть вредными для здоровья.

l Следует обратить внимание, чтобы по мере

возможности вода, употребляемая для мытья, не сплывала через стоковое отверстие в контейнер испарения.

l Все устройство за исключением прокладки

дверей следует мыть мягким детергентом. Прокладку в дверях следует очистить чистой водой и вытереть насухо.

l Необходимо тщательно вымыть все элементы

комплектации (емкости овощей, балкончики, стеклянные полки и т.п.).

Размораживаниеморозильника**

l Размораживание камеры морозильника реко-

мендуется производить во время очистки всего устройства.

l Большое накопление льда на поверхностях

замораживания утрудняет эффективность работы устройства и является причиной увеличенного потребления электрической энергии.

l Советуем размораживать устройство как ми-

нимум раз или два раза в год.

l Если внутри находятся продукты, то следует

установить регулятор в позицию max. на приблизительно 4 часа перед планируемым размораживанием. Это даст возможность хранения продуктов в окружающей температуре в течение длительного времени.

l После изъятия продуктов из морозильника

следует их вложить в миску, замотать в несколько слоев газетной бумаги, завернуть в одеяло и хранить в холодном месте.

l Размораживание морозильника должно быть

проведено как можно быстрее. Более длительное хранение продуктов в окружающей температуре сокращает срок их пригодности к употреблению.

Дляразмораживанияморозильнойкамеры следует**:

l Выключите устройство с помощью панели

управления, затем выньте вилку из розетки.

l Откройте дверь, выньте продукты. l В зависимости от модели выдвиньте слив-

ной канал, расположенный в нижней части морозильной камеры, и подставьте посудину.

l Оставьте дверь открытой, это ускорит

процесс размораживания. Кроме этого, вы можете поместить в морозильную камеру посудину с горячей (но не кипящей) водой.

l Вымойте и высушите внутреннюю часть

морозильника.

l Запустите устройство в соответствии с соот-

ветствующим пунктом инструкции.

Автоматическоеразмораживаниехолодильника****

Камера холодильника оснащена функцией автоматического размораживания. Однако на задней стенке камеры холодильника может появиться изморозь. Обычно это имеет место, когда в камере холодильника хранится большое количество свежих продовольственных продуктов.

Автоматическоеразмораживаниеморозильника****

Камера морозильника оснащена функцией автоматического размораживания (no-frost). Продовольственные продукты замораживаются охлажденным циркулирующим воздухом, а влажность из камеры морозильника выводится наружу. В результате в морозильнике не возникает избыточное обледенение и изморозь, а продукты не примерзают друг к другу.

Ручнаямойкахолодильникаиморозильника.****

Рекомендуется, чтобы, по крайней мере, раз в год вымыть камеру холодильника и морозильника. Это предотвращает возникновение бактерий, а также неприятных запахов. Все устройство необходимо отключить кнопкой (1), изъять из камер продукты и вымыть с помощью воды с добавлением мягкого детергента. В конце вытереть камеры салфеткой.

Выдвижениеивставлениебалкончика*****

Приподнять балкончик, вынуть и вставить его обратно движением сверху вниз в нужное положение (рис. 15).

Выдвижениеивставлениебалкончика*****

Приподнять балкончик, вынуть и вставить его обратно движением сверху вниз в нужное положение (рис. 16).

Нивкоемслучаевнутрьморозильниканельзявставлятьэлектрическиеобогреватели,вентиляторыили феныдляволос.

** Относится к устройствам с морозильной ка-

мерой (* / ***). Не относится к устройствам с системой “no frost”

*** Относится к устройствам с холодильной

камерой. Не относится к устройствам с системой “no frost”

**** Относится к устройствам с системой “no

frost”

***** Не касается морозильных ларей

Page 41

ОБНАРУЖЕНИЕНЕИСПРАВНОСТЕЙ

Признаки Возможныепричины Способустраненияпроблемы

- проверить, правильно вложена ли вилка в гнездо электропитания

- проверить, не поврежден ли электрический

Устройство не работает

Не работает освещение внутри камеры

Устройство слишком слабо охлаждает и/или замораживает

Непрерывная работа устройства

На дне холодильной камеры скапливается вода

Звуки, не происходящие от нормальной работы устройства

Разрыв в контуре электрической системы

Лампочка вывинтилась или перегорела (в моделях с лампой накаливания).

Неправильная позиция регулятора Температура окружающей среды выше

или ниже температуры, указанной в таблице технической спецификации прибора.

Устройство находится под постоянным воздействием прямых солнечных лучей или вблизи источников тепла

Загрузка большого количества теплых продуктов

Затрудненная циркуляция воздуха внутри устройства

Затрудненная циркуляция воздуха сзади устройства

Накопилось слишком большое количество изморози на замораживающих элементах

Двери холодильника/морозильника открываются слишком часто и/или были открыты слишком долго

Двери не закрываются

Компрессор включается слишком редко

Плохо вложена прокладка в дверях - тщательно прижать прокладку Неправильная позиция регулятора Другие причины как в п. „Устройство

слишком слабо работает и/или замораживает”

Засорение сливного желоба (касается моделей с отверстием и сливным желобом для отвода конденсата)

Затрудненная циркуляция воздуха внутри холодильной камеры

Устройство не установлено - установить горизонтально Устройство соприкасается с мебелью и/

или другими предметами

провод установки

- проверить, есть ли напряжение в розетке, подключая другое устройство, например настольную лампу

- проверить, включено ли устройство путем настройки термостата в позиции большей, чем

0 / OFF.

- см. предыдущий пункт „Прибор не работает” ввинтить или заменить перегоревшую лампочку (в моделях с лампой накаливания).

- переставить регулятор на более высокую позицию

- прибор предназначен для работы при температуре окружающей среды, которая указана в таблице технической спецификации прибора.

- изменить место установки в соответствии с данными инструкции обслуживания

- подождать до 72 часов пока охладятся (заморозятся) продукты и внутри камеры будет достигнута необходимая температура

- поместить продовольственные продукты и емкости таким образом, чтобы они не прикасались к задней стенке холодильника

- отодвинуть устройство от стены мин. 30 mm

разморозить камеру морозильника

- сократить частоту открывания дверей и/или сократить время, на протяжении которого двери остаются открытыми

- продукты и емкости поместить таким образом, чтобы они не препятствовали закрыванию дверей

- убедиться, что температура окружающей среды не ниже предусмотренного климатического класса

- переставить регулятор на более низкую позицию

- проверить в соответствии с предыдущим пунктом „Устройство слишком слабо работает и/ или замораживает”

- прочистить отверстие (см. разд. 2 „Оттаивание, мытье и уход”)

- разместить продукты и лотки таким образом, чтобы они не касались задней стенки холодильной камеры

- устройство установить таким образом, чтобы оно не соприкасалось с другими предметами

В ходе нормальной эксплуатации холодильного оборудования могут появляться различные шумы, не являющиеся дефектом и никак не влияющие на правильную работу холодильника. Шумы, которые легко устранить: l гул, когда холодильник стоит не ровно – отрегулировать положение при помощи ввинчиваемых передних

ножек. Можно также подложить под задние ролики какой-либо мягкий материал, особенно, если холодильник стоит на кафельном полу.

l задевание за соседнюю мебель – отодвинуть холодильник. l скрип ящиков или полок – вынуть и снова вложить ящик или полку. l дребезжание соприкасающихся бутылок – уложить бутылки таким образом, чтобы они не соприкасались

друг с другом. Шумы, которые могут быть слышны в ходе правильной эксплуатации холодильника, вызваны работой термостата, компрессора (включение), а также работой холодильного агрегата (усадка и расширение материала вследствие разницы температур и протекания хладагента).

Page 42

ОХРАНАОКРУЖАЮЩЕЙСРЕДЫ

Защитаозоновогослоя

Для производства нашего изделия были использованы охлаждающие и пенящие вещества, в 100% не содержащие фреон (FCKW и FKW), что имеет благоприятное значение для защиты

озонового слоя и уменьшения тепличного эффекта. А примененная современная технология и благоприятная для среды изоляция гарантируют низкое потребление энергии.

Вторичнаяпереработкаупаковки

Наши упаковки выполнены из материалов, благоприятных для окружающей среды и пригодных для повторного использования:

lВнешняя упаковка из картона / пленки lФорма не содержит фреон (FCKW), вспенен-

ный полистирол (PS) lПленки и пакеты из полиэтилена (PE)

ЛИКВИДАЦИЯ/УТИЛИЗАЦИЯУСТРОЙСТВА

Если изделие не будет больше использоваться, перед сдачей на лом из отработанного устройства следует удалить присоединительный провод.

Согласно Европейской Директиве 2002/96/EC. Такой символ информирует, что это устройство, после периода его пользования не может быть помещено вместе с другими отходами, которые происходят из домашнего быта. Потребитель обязан сдать его службам, занимающимся сбором отработанного электрического и электронного оборудования. Службы сбора, в том числе местные пункты и магазины являются частью соответствующей системы, которая предоставляет возможность сдачи такого оборудования.

Соответствующее обращение с отработанным электрическим и электронным оборудованием дает возможность избежать вредных для здоровья людей и окружающей среды последствий, вытекающих из присутствия опасных составных частей, а также неправильного складирования и переработки такого оборудования.

КЛИМАТИЧЕСКИЙКЛАСС

Информация о климатическом классе устройства находится на заводской информационной табличке. На ней указано, в какой окружающей температуре (т. е. помещения, в котором работает) изделие работает оптимально (правильно).

Климатическийкласс

SN от +10°C до +32°C N от +16°C до +32°C ST от +16°C до +38°C T от +16°C до +43°C

Допустимаяокружающая

температура

Page 43

ГАРАНТИЯ

Гарантия

Гарантийные обязательства выполняются согласно гарантийной карты. Производитель не отвечает за любой ущерб, который причинён в результате неправильного пользования изделием.

Производитель свидетельствует

Настоящим производитель свидетельствует, что данный бытовой прибор отвечает основным требованиям нижеприведенных директив и требований

• директива по низковольтному оборудованию 2014/35/ЕC,

• директива по электромагнитной совместимости 2014/30/ЕC

• директива по экологическому проектированию 2009/125/EС,

• требование „о безопасности низковольтного оборудования” ТР ТС 004/2011,

• требование „электромагнитная совместимость технических средств” ТР ТС

020/2011

Прибор маркируется единым знаком обращения , и на него выдан сертификат соответствия для предъявления в органы контроля за рынком.

Page 44

HANSAБЕЛГІСІНІҢӨНІМІНТАҢДАУЫҢЫЗБЕНҚҰТТЫҚТАЙМЫЗ!

ҚҰРМЕТТІМЫРЗАЛАР! Бұлқұрылғыдақолданыстыңерекшеыңғайлылығыменжоғарыдәрежелітиімділік үйлестірілген.Әрбірқұрылғызауыттанжіберілералдындақауіпсіздікпенжұмыс атқарымытұрғысынанмұқияттексерілді.

Құрылғыныпайдаланаралдындақолданубойыншанұсқаулықтызейінқойыпоқып шығуыңызғакеңесбереміз.

Аталмыш нұсқаулықтағы суреттер тек шолу сипатында ғана болады. Құрылғыны толық жабдықтау сәйкес бөлімде.

Құрылғы тек тұрмыстық мақсатта ғана қолдануға арналған.

Өндіруші құрылғы құрылымына қызметіне әсер етпейтін өзгерістерді енгізуге құқылы.

Page 45

ҚОЛДАНУҚАУІПСІЗДІГІНЕҚАТЫСТЫКЕҢЕСТЕР

Аталмыш нұсқаулықтағы кейбір ескертулер мұздатқыш өнімдердің әр алуан түрлері үшін (тоңазытқыштар, тоңазытқыш-мұздатқыштар немесе мұздатқыштар) бірыңғайланған. Сіздің құрылғыңыздың типі туралы ақпарат өніммен бірге жеткізілетін өнім төлқұжатында жазылған. Өндіруші осы нұсқаулықта берілген кеңестерді сақтамаған-ның себебінен туындаған зақымдануларға жауап бермейді. Нұсқаулықты келешекте қолда-ну немесе келесі ықтимал пай-даланушыға беру мақсатында осы нұсқаулықты сақтап қойған жөн. Осы құрылғы шектеулі дене, сипап-сезу немесе оқыл-ой қабілеттіліктері бар тұлғалармен (соның ішінде балалармен), сонымен қатар құрылғыға қатысты жеткіліксіз тәжірибесі немесе білімі бар тұлғалармен де қолдану үшін арналмаған, бірақ олардың қауіпсіздігіне жауап беретін тұлғалармен берілген құрылғының қызмет көрсету нұсқаулығына сәйкес немесе олардың қада-ғалауымен қолдану рұқсат етіледі. Қараусыз қалдырылған бала-лардың қондырғыны қолдан-бауына аса назар аударған жөн. Оларға қондырғымен ойнауына рұқсат етпеген жөн. Олар жылжымалы элементтерге отырмауы және есіктерге асылмауы қажет. Тоңазытқыш аспаптың техникалық ерекшелігінің кестесінде көрсетілген қоршаған орта температурасында жұмыс істеуге арналған. Оны күзде және қыста жылытылмайтын жертөледе, ауыз үйде, саяжайдағы үйде қолдан-баған жөн. Орнату, жылжыту, көтеру бары-сында есіктің тұтқасынан ұстамау, тоңазытқыштың артындағы кон-денсаторды тартпау, сонымен қатар, компрессор жүйесіне қол тигізбеу қажет.

Page 46

ҚОЛДАНУҚАУІПСІЗДІГІНЕҚАТЫСТЫКЕҢЕСТЕР

Тасымалдау, орын ауыстыру немесе орнату барысында тоңазытқыш-мұздатқышты жазықтыққа қатысты 40°-тан артық еңкейтуге болмайды. Егер осындай жағдай орын алса, қондырғыны орнатып болған соң, оны тек 2 сағаттан кейін ғана қосқан жөн (2 сурет). Әр техникалық қызмет көрсету алдында ашаны желілік розет-кадан ажыратқан жөн. Баусым-ды тартуға болмайды, ашаның тұрқынан тарту қажет. Сатыр-сұтырға немесе жарыл-ғанға ұқсас дыбыстар темпера-тура өзгерістерінің нәтижесінде бөліктердің кеңейтілуінен және тарылуынан туындайды. Қауіпсіздік туралы қам жей оты-рып, қондырғыны өз бетінше жөндемеген жөн. Талап етілетін біліктілігі жоқ тұлғалармен жүргі-зілген жөндеулер қондырғының пайдаланушысы үшін қауіп-қатерлер тудыруы мүмкін. Тоңазытқыш жүйе зақымданған жағдайда, құрылғы орналасқан бөлмені бірнеше минут бойы желдеткен жөн (бөлме, ең кем дегенде 4 м3 болуы қажет; изобу-таны/R600a бар бұйымдар үшін) Тіпті, ішінара жібітілген өнімдерді қайта мұздатуға болмайды. Бөтелкелердегі және банкілердегі сусындарды, әсіресе, көмірқыш-қыл газбен газдалған сусындарды мұздатқыш камерасында сақтауға болмайды. Банкілер мен бөтел-келер жарылуы мүмкін. Мұздатылған өнімдерді (балмұз-дақ, мұз және т.б.) мұздатқыштан алғаннан кейін бірден ауызға салуға болмайды, олардың төмен температурасы аузыңызды үсітіп жіберуі мүмкін. Мысалы, буландырғышта мұз-датқыш заттың сымын тесу, түтікті сындыру арқылы, тоңазытқыш пішінін зақымдап алмау үшін мұқият болған жөн. Шашырайтын мұздатқыш зат жанғыш болып табылады. Көзге тиген жағдайда, таза сумен шайып, тез арада дәрігерге көрінген жөн.

Page 47

ҚОЛДАНУҚАУІПСІЗДІГІНЕҚАТЫСТЫКЕҢЕСТЕР

Электрлік сымында ақау болған жағдайда оны тек арнайы маманданған жөндеу шеберханасында алмастыру керек. Құрылғы тағам өнімдерін сақтау үшін пайдаланылады, оны басқа мақсаттарда пайдаланбаңыз. Тазалау, техникалық қызмет көрсету немесе орнатылған орнын өзгерту кезінде құрылғы қорек көзінен (айырды желі розеткасынан суыру) толық ажыратылу керек Осы құрылғыны 8 және одан жоғары жастағы балалар, сонымен қатар шектеулі дене, сипап-сезу және ақыл-ой қабілеттері бар адамдар, жабдықты қолдануға тәжірибесі және білімі жоқ адамдар, егер олар үздіксіз бақылауда болған жағдайда немесе жабдықты қауіпсіз қолдану бойынша нұсқаулар алған және осы құрылғыны пайдаланумен байланысты ықтимал қауіптілік туралы құлақтандырылған жағдайда ғана, қолдануға болады. Балаларға аспаппен ойнауға болмайды. 8 жасқа дейінгі балаларға және құзыретті тұлғаның бақылауысыз аспапты тазалауға және оған техникалық қызмет көрсетуге болмайды.

Anti-bacteria System (үлгіге байланысты бар болады. Бар болуы, құрылғының камерасының ішіндегі тиісті заттаңбада көрсетіледі) - Specjalny antybakteryjny środek, który dodawany jest do materiału z którego wykonane jest wnętrze lodówki, chroni przechowywane w niej produkty przed pleśnią, bakteriami i mikroorganizmami, a także nie dopuszcza do powstawania przykrego zapachu. Dzięki temu produkty dłużej zachowują świeżość. Тоңазыту камерасында көбірек орын алу үшін, жәшіктерді алып шығарып, азық-түлікті тікелей сөрелердің үстіне қоя аласыз. Бұдан құрылғының жылулық және механикалық сипаттамаларына еш әсері тимейді. Тоңазыту камерасының мәлімделген қуаты алып шығарылған жәшіктермен есептелген.

Page 48

ҚҰРЫЛҒЫНЫҢОРНАТЫЛУЫЖӘНЕЖҰМЫСЖАСАУШАРТТАРЫ

Алғашқолданаралдындағыорнату

l Бұйымды орамадан шығарып, есік

пен ішіндегілерді қорғайтын жабысқақ таспаны алып тастаған жөн. Желімнің ықтимал қалдықтарын жұмсақ жуғыш құралдың көмегімен кетіруге болады.

l Пенопласттан жасалған ораманың

элементтерін лақтырмаған жөн. Қайтадан тасымалдау қажеттілігі туындаған жағдайда тоңазытқышмұздатқышты пенопласттан жасалған ораманың элементтеріне орап, үлдірмен және скотчпен бекіту қажет.

l Тоңазытқыш пен мұздатқыштың ішкі

бетін, сонымен қатар, жинақтама элементтерін ыдыс жууға арналған сұйықтықты қосу арқылы жылы сумен жуып, сосын құрғақтай сүрткен жөн.

l Тоңазытқыш–мұздатқышты тегіс,

жазық және тұрақты бетке, құрғақ, желдетілетін және тікелей түсетін күннің сәулелерінен қорғалған бөлмеде, тақта, орталықтанды-рылған жылыту радиаторы, орталықтанды-рылған жылыту құбыры, ыстық судың құбыры және т.б. сияқты жылу көздерінен алыс орнатқан жөн

l Тоңазытқыштың сыртқы беті жабылуы

мүмкін қорғаныс пленкасын алып тастау қажет.

l Бұйымды алдыңғы 2 реттелетін

аяқтарын сәйкесінше бұрау арқылы тік қалпында орнатқан жөн (3 сурет).

l Есіктің еркін ашылуын қамтамасыз

ету үшін өнімнің бүйір қабырғасы мен бөлме қабырғасы арасындағы қашықтық (есік тұтқасы жағынан) 5* суретте берілген.

l Бөлменің желдетілуін және құрылғының

барлық жағынан еркін ауа айналымын қамтамасыз ету керек (6 сурет).*

Жылукөздеріненеңазара қашықтығы:

- электрлі, газды және басқа тақталардан – 30 мм,

- дизельді немесе қатты отынды қазандықтардан – 300 мм,

- кірістірілген үрме пештерден – 50 мм.

Егер жоғарыда сипатталған ара

қашықтықты сақтауға мүмкіндік болмаса, сәйкес оқшаулағыш тақтаны қолданған жөн.

l Тоңазытқыштың артқы қабырға-сы,

әсіресе, конденсатор және салқындату жүйесінің элементтері зақымдануды тудыруы мүмкін басқа элементтермен, әсіресе орталықтандырылған жылудың құбырымен, ыстық судың құбырымен жанаспауы қажет.

l Агрегаттың бөліктерімен қандай да

бір іс-әрекеттер жасауға тыйым салынады. Компрессорда орналас-қан капиллярлы түтікті бұзып алмау үшін аса назар аударған жөн. Осы түтікті ешқандай жағдайда да майыстыруға, түзеуге немесе бұрау-ға болмайды. Пайдаланушы капил-лярлы түтікті

бұзған жағдайда кепілдік талонымен ұсынылатын құқықтардан айырылады (5 сурет).

l Кейбір модельдерінде есіктің

тұтқаларын өз бетімен орнату керек (тасымалдау кезінде тұтқасы бөлек алынып, тоңазытқыш камераның ішіне салынады).

Электрменқоректендірудіқосу

l Электрқорегін қосар алдында „OFF”

жағдайында температураны реттегіш немесе қорек көзінен құралды ажырататын қандай да бір басқа тұтқаны орнату ұсынылады (басқару панелінің сипаттамасы бар бетті қараңыз)

l Құрылғыны жерлестірілген және

10 А сақтандырғышы бар, дұрыс орнатылған электрлі ұяшық арқылы 230В, 50Гц айналмалы тоқ желісіне қосқан жөн.

l Құрылғыны заңның нұсқауларына

сәйкес жерлестіру талап етіледі. Міндеттердің осы нұсқауларға сәйкес орындалмауы нәтижесінде тұлғаларға немесе заттарға келтірілуі мүмкін қандай да бір зақымдануларға өндіруші жауап бермейді.

l Өтпелі ұяшықтарды, көп реттік

ұяшықтарды (үлестіргіштерді), екі талшықты ұзартқыштарды пайдаланбаған жөн. Егер ұзартқышты қолдану қажеттілігі туын-даса, VDE/GS қауіпсіздік серти-фикаты бар, жерлестірілген істік-шесі және бір ұяшығы бар ұзарт-қышты ғана қолдануға болады.

l Егер ұзартқыш (жерлестірілген істік-

шесі, қауіпсіздік сертификаты бар) қолданыла-тын болса, онда оның ұяшығы жуу қондырғысынан қауіпсіз ара қашықтықта орналасуы және оған судың және пайда-ланылған судың құйылу қауіп-қатері туындамауы қажет.

l Мәліметтерді камераның ішін-

де қабырға-ның төменгі жағында орналасқан ақпараттық кестеден таба аласыз**.

Қоректендірудіажырату

l Ашаны алу немесе екіүйекті

ажыратқышты сөндіру арқылы қондырғыны электрлі желіден ажырату мүмкіндігін қамтамасыз еткен жөн (9 сурет).

* Кіріктірелетін құрылғыларға қатысты емес ** моделіне байланысты

Page 49

ҚЫЗМЕТКӨРСЕТУЖӘНЕФУНКЦИЯСЫ

Басқарупанелі:

1. Температура индикаторы

2. Темп. Set – температура теңшеуін реттеу түймесі

3. Super Freeze – Тез мұздату қызметі түймесі (Super Freeze)

Температуранытеңшеу

Таңдалған температураны орнату мақсатында „Temp. Set” түймесін басыңыз; түймені әр басқан сайын температураның төмендегі реттілікке сәйкес -14 oC-тан -24 oC дейінгі диапазонда тиісті өзгеруі жүреді:

-14 oC -> -15 oC -> -16 oC -> -17 oC -> -18 oC -> -19 oC -> -20 oC -> -21 oC -> -22 oC -> -23 oC -> -24 oC

«Тезмұздату»қызметі(SuperFreeze)

Супер Мұздату (Super Freeze) қызметінің арқасында мұздатқыштағы температураны жылдам төмендетуге болады, соның арқасында азық-түліктер дәрумендері мен қоректік заттарын сақтап қалады, сондай-ақ балғын күйінде ұзақ қалады. l Супер мұздату қызметін іске қосу үшін „Fast” түймесін басыңыз. Панельде -25 oC температурасы көрсетіледі.

l Супер Мұздату (Super Freeze) қызметі 48 сағаттан соң автоматты түрде өшіріледі. l «Супер Мұздату» режимін «Супер Мұздату» қызметінің түймесін (Super Freeze) немесе „Temp.

Set.” Температурасының теңшеуі түймесін басып өшіруге болады.

Басқарупанелінбұғаттау(ChildLock)

Басқару панелін бұғаттан босату үшін „Temp.Set.” және „Super Freeze” түймелерін 3 секунд бойы қатарынан басыңыз.

Тоңазытқышты салқындатар алдында жүктемеген жөн (кем дегенде құрылғы 4 сағат жұмыс істегеннен кейін)

Тоңазытқыш/мұздатқышкамераныңішіндегітемпература

Жыл мезгілі өзгеруіне байланысты температура баптауын өзгертпеу керек. Қоршаған орта температурасының жоғарылауы датчиктер арқылы байқалады және камера ішіне орнатылған температураны сақтау мақсатында компрессор ұзағырақ уақытқа автоматты түрде қосылады.

Температураныңшамалыөзгеруі

Температураның шамалы өзгеруі қалыпты құбылыс болып табылады және тоңазытқышта жаңадан әкелінген азық-түлік мөлшері көп болса немесе ұзақ уақыт бойы есігі ашық тұоғанда пайда болуы мүмкін. Бұл азық-түлік өнімдерінің сапасына әсер етпейді, ал температура белгіленген деңгейге тез оралады.

Мұздатқышкамерасынерітуүшін(20сурет):

l Құрылғыны басқару тақтасының көмегімен сөндіріңіз, одан соң айырды розеткадан суырыңыз. l Есігін ашып, тағамдарды шығарыңыз. l Үлгіге тәуелді мұздату камерасының төменгі бөлігінде орналасқан ағызатын арнаны

жылжытыңыз және шыны сауыт қойыңыз.

l Есікті ашық қалпында қалдырыңыз, бұл еру үдерісін жылдамдатады. Бұдан басқа сіз мұздату

камерасына ыстық су (қайнап тұрған емес) құйылған ыдыс салып қоя аласыз.

l Мұздатқыштың ішкі бөлігін жуып құрғатыңыз. l Құрылғыны нұсқаулықтың сәйкес тармағына сай іске қосыңыз.

Page 50

ҚЫЗМЕТКӨРСЕТУЖӘНЕФУНКЦИЯСЫ

Өнімдерді тоңазытқышта және мұздатқышта сақтау

Осы құрылғыда өнімдерді сақтау барысында берілген кеңестерге сәйкес әрекет етіңіз.

lӨнімдерді тәрелкелерге, сыйымдылық-тарға

салған немесе өндірістік үлдірлерге ораған жөн. Сөрелерде біркелкі етіп қойыңыз.

lӨнімдердің артқы қабырғаға жанаспай-

тынына назар аударған жөн, өйткені бұл өнімдердің тоңазып немесе ылғалданып қалуына әкеліп соғуы мүмкін.

lІшіндегісі ыстық сыйымдылықты

тоңазытқышқа салуға болмайы.

lМай, сүт, сүзбе сияқты бөгде иістерді оңай

сіңіріп алатын өнімдерді және мысалы, балықтар, шұжықтар, ірімшік-тер сияқты қарқынды иіс шығаратын өнімдерді – үлдірлі орамаға немесе мұқият жабылған

сыйымдылықтарға салып, сөрелерге орналастырған жөн.

lҚұрамында көп суы бар көкөністерді сақтау

көкөністерге арналған жәшік-тердің үстінде су буының жиналуына әкеліп соғады; бұл тоңазытқыштың дұрыс жұмыс жасауына кедергі тудырмайды.

lТоңазытқышқа көкөністерді салмас бұрын,

оларды мұқият кептірген жөн.

lЫлғалдың өте көп мөлшері көкөністер-дің,

әсіресе жапырақтылардың сақтау мерзімін қысқартады.

lКөкөністерді сақтау мақсатында

тоңазытқышқа салмас бұрын оларды жуудың қажет жоқ. Жуу барысында табиғи қорғағыш үлдірі жойылады, сондықтан көкөністерді тікелей оларды қолдану алдында жуған жақсы.

lТағамдарды 1, 2, 3* себеттерге табиғи шекті

жүктемеге дейін салу керек (11a/ 11b сурет).**

1. Қапталған өнімдер

2. Буландырғыш сөресі / сөре

3. Табиғи жуктеме шегі

4. (*/***)

lТамақтарды мұдатқыш камера

буландырғышының сөре-торына салуға болады*.

lСөрелерге тамақты олар сөре шеттерінен 20-

30 мм шығып тұратындай етіп салуға болады**.

lМұздатқыш буландырғышының сымды

сөрелеріне өнімдерді салу және орналастыру үшін және оларды барынша жоғары биіктікке жинау үшін үлкенірек кеңістік алу мақсатында

1, 2 кәрзеңкені алып тастауға болады.* Өнімдерді мұздату** lШикі күйінде қолданылатын, мысалы, жасыл

салаттан басқа көкөністерді есеп-темегенде,

барлық азық-түлік өнімдерін мұздатуға бола-

ды. lМұздату үшін тек бір реттік қолдануға арналған,

үлестерге бөлінген, өте жоғары сапалы азық-

түлік өнімдерін қолданған жөн. lӨнімдерді иісі жоқ, ауа мен ылғалдың

енуіне төзімді, сонымен қатар, майларға

сезімталдылығы аз материалдарға ораған

жөн. Ең жақсы материалдар: пакеттер, по-

лиэтилен үлдірі, алюминий жұқалтыр болып

табылады. lОрама тығыз болуы қажет және мұздатылған

өнімдермен мұқият жанасуы қажет. Шыны

орамаларды қолданбаған жөн. lМұздату мақсатында салынған балғын

және жылы азық-түлік өнімдер (бөлме температурасындағы) әлдеқашан мұздатылған өнімдермен жанаспауы қажет

lБалғын өнімдердің кестеде берілгеннен көбірек

мөлшерін бір тәулік бойы мұз-датқышқа бір уақытта салмауға кеңес беріледі (Техникалық сипаттамалар).

lМұздатылған өнімдердің жоғары сапасын

сақтау үшін мұздатқыштың ортаңғы бөлігінде орналасқан мұзда-тылған өнімдерді әлі мұздатылмаған өнімдермен жанаспайтындай етіп орналастыруға кеңес беріледі.

lМұздатылған үлестерді мұздатқыш

камерасының бір жағына, ал жаңадан салынған үлестерді қарама-қарсы жаққа және артқы және бүйір қабырғасына мүмкіндігінше жақын орналастыруды ұсынамыз.

lТамақтарды қатыру үшін (*/***) белгіленген

кеңістікті пайдаланыңыз.

lМұздатқыш камерасының температура-

сына: қоршаған температура, азық-түлік өнімдерімен жүктеу деңгейі, есіктің ашылу жиілігі, мұздатқышты мұздату деңгейі, термостаттың баптауы сияқты факторлар әсер ететінін есте ұстаған жөн.

lЕгер мұздатқыш камерасын жапқаннан кейін

есіктер қайта ашылмаса, онда туындаған қысым теңгерілмейінше 1-2 минут күте тұруға кеңес береміз.

Мұздатылған өнімдердің сақтау мерізімі мұздату алдында балғын күйіндегі сапасына, сонымен қатар сақтау температурасына байланысты. -18°C немесе одан да төменірек температурада сақтау барысында келесі сақтау мерзімдері ұсынылады:

Өнімдер Айлар

Сиыр еті 6-8

Бұзау еті 3-6

Ішек-қарын 1-2

Шошқа еті 3-6

Құс еті 6-8

Жұмыртқа 3-6

Балық 3-6

Көкөністер 10-12

Жеміс-жидектер 10-12

Жедел салқындату камерасы мұздатылған өнімдерді сақтау үшін пайдаланылмайды. Бұл камерада мұз кесектерін дайындап сақтауға болады ***

* Құрылғының төменгі бөлімінде мұздатқыш

камерасы бар құралдар үшін.

** Мұздатқыш камерасы бар құрылғыларға

қатысты (*/***)

*** (*/***) таңбаланған мұздатқыш камерасы

бар құрылғыларға қатысты емес

Page 51

ТОҢАЗЫТҚЫШТЫҚАЛАЙҮНЕМДІПАЙДАЛАНУҒАБОЛАДЫ?

Пайдалыкеңестер

l Тоңазытқышты және мұздатқышты қыздырғыш

құралдарының және үрме шкафтардың маңына, сонымен қатар, күннің тікелей сәулелері түсетін орындарға қоймаңыз.

l Құралдың желдеткіш саңылауларын

жаппаңыз. Оларды үнемі уақытылы шаңтозаңдардан тазартыңыз (жылына бір-екі рет).

l Тиісті температураны орнатыңыз: тоңа-

зытқыш камерасында 6-дан 8°C-қа дейін, ал мұздатқыш камерасында - - 18°C жеткілікті.

l Үйде жоқ болған уақытта тоңазытқыш каме-

расында температураны жоғарылату қажет.

l Тоңазытқыш және мұздатқыш камера-

ларының есіктерін қажет болмаса ашпаңыз. Тоңазытқышта қандай өнімдер және қай жерде сақталынатын білу қажет. Қолданылмаған өнімдерді тоңазытқыш немесе мұздатқыш камерасына олардың жылып кетуіне жол бермей, мүмкіндігін-ше тез салу қажет.

l Тоңазытқыш камерасының ішкі беттерін

ылғал шүберекпен (жуғыш құралымен ылғалданған болуы мүмкін) жүйелі түрде сүртіп тұрыңыз. Жібітудің автоматты жүйесі жоқ тоңазытқышты тұрақты түрде мұзын ерітіп тұру қажет. 10 мм-ден артық қалыңдықтағы мұздың түзілуіне жол бермеңіз.

l Есіктің тығыздағыш төсемдерін таза ұстаңыз,

әйтпесе есік тығыз жабылмай-тын болады. Есіктің тығыздағыштары зақымданған жағдайда оны жаңаларымен алмастырыңыз.

Жұлдызшаларненібілдіреді?

* -6°C-тан жоғары емес температура

мұздатылған өнімдерді шамамен бір апта

сақтау үшін жеткілікті. Бір жұлдызшамен

белгіленген науалар (жәшіктер) және каме-

ралар көбінесе арзанырақ тоңазытқыштарда

кездеседі.

** -12°C-тан жоғары емес температура ба-

рысында өнімдердің дәмдік сапаларын

жоғалтпай, оларды 1-2 апта сақтауға болады.

Осындай температура өнімдерді мұздату

үшін жеткіліксіз.

*** Әдетте, өнімдерді мұздату -18°C-тан

төмен температура барысында жүргізіледі.

Салмағы 1 кг-ға дейінгі балғын өнімдерді

мұздатуға мүмкіндік береді.

**** Осындай түрмен белгіленген құрал-дар

өнімдердің көп мөлшерін мұздатуға және

-18°C-тан төмен температура барысында

оларды ұзақ уақытқа сақтауға мүмкіндік

береді.

Жұлдызшаларненібілдіреді?

l Тоңазытқыш камерадағы ауаның табиғи цир-

куляциясы камераның түрлі аймақтарында түрлі температуралық режимді туғызады.

l Ең салқын аймақ көкөністер мен жемістерді

сақтауға арналған науалардың (жәшіктердің)

тура үстінде орналасқан. Осы аймақта: балық, ет, құс еті шұжық өнімдері, дайын өнімдер құрамында қаймағы немесе жұмыртқасы бар

тағамдар және нан-тоқаш өнімдері, жаңа пісірілген нан, пирожный сияқты

өнімдердің затбелгісінде шамамен 4°C тем-

пература барысында сақтау керек екендігі

жазылған, оралған көкөністер, жемістер және

басқа балғын өнімдер сияқты тез бұзылатын және нәзік өнімдерді

сақтау ұсынылады. l Ең жылы орын есіктің жоғарғы бөлігі. Осы

жерде май мен ірімшікті сақтаған жөн.

Тоңазытқыштасақтаудыңқажетіжоқ өнімдер

l Тоңазытқышта сақтау үшін барлық өнімдер

жарамайды. Осындай өнімдерге: банан,

авокадо, папая, маракуя, баялдылар, қызыл

бұрыш, қызанақ және қияр сияқты төмен

температураға сезімтал жемістер мен

көкөністер, піспеген жемістер, картоп, пар-

мезан сияқты кейбір қатты ірімшіктер жатады.

Тоңазытқышқаазық-түлік өнімдерін салу үлгісі(12-сурет).

Page 52

МҰЗЫНЕРІТУ,ТАЗАЛАУЖӘНЕТЕХНИКАЛЫҚҚЫЗМЕТКӨРСЕТУ

Кір жуғыш машинаның корпусы мен пластик бөлшектерін тазалау үшін еріткіштер мен абразивті тазарту құралдарын (мысалы, тазарту ұнтақтары және сүтшелер) пайдалануға тыйым салынады! Тек шетін жуғыш құралдар мен жұмсақ шүберекті ғана пайдаланыңыз. Губкалар пайдаланбаңыз.

Тоңазытқыштыңмұзынеріту***

l Тоңазытқыштың артқы қабырғасында автомат-

ты түрде еріп кететін мұздақтар пайда болады. Мұздақтарды еріту барысында конденсатпен бірге науашаға бөгде бөлшектер де түсіп кетуі мүмкін. Бұл науа саңылауының бітелуіне әкеледі. Осындай жағдайда саңылауды итергішпен абайлап тазалау керек (13 сур.).

l Құрылғы айналымды түрде жұмыс істейді:

салқындатады (артқы қабырғасына қырау

түседі), сосын жібітіледі (тамшылар артқы қабырға бойымен тамшылайды).

Тазалауды бастамас бұрын ашаны желілік ұяшықтан суыру, сақтандырғыштысөндіру немесе бұрау арқылы құрылғыны қоректендірукөзінен міндеттітүрде ажыратыңыз.Басқарупанеліненемесе жарықтандыруэлементтерінесудың тиюінежолбермеукерек.

l Аэрозольдегі жібіту құралдарын қолдануға

кеңес бермейміз. Олар жарылу қаупі бар қоспалардың түзілуіне әкеп соғуы мүмкін, құрамында құрылғының пластмасса бөліктерін зақымдауы және, тіпті, денсаулық үшін зиянды ертінділер де болуы мүмкін.

l Жуу үшін қолданылып жатқан су ағатын

саңылау арқылы булану контейнеріне ақпауына мүмкіндігінше назар аударған жөн.

l Есіктердің төсемдерінен басқа барлық

құрылғыларды жұмсақ детергентпен жуған жөн. Есіктердегі төсемдерді таза сумен жуып, кептіріп сүрткен жөн.

l Жинақтаманың барлық элементтерін

(көкөністердің сыйымдылықтары, жәшікшелер, шыны сөрелер және т.б.) мұқият жуу қажет.

Мұздатқыштыңмұзынеріту**

l Мұздатқыш камерасының мұзын құрылғыны

толығымен тазалау кезінде еріткен жөн.

l Егер мұздату бітінде көп мөлшерде мұз

жиналса, онда бұл құрылғының жұмыс істеу қабілетін ауырлатады және электр қуатын көп пайдалануының себебі болып табылады.

l Құрылғының мұзын кем дегенде жылына бір

немесе екі рет ерітіп отыруға кеңес береміз.

l Егер ішінде азық-түлік болса, мұздатқышты

ағытар алдында шамамен 4 сағат бұрын реттегішті max жағдайына орнату керек. Қоршаған орта температурасында ұзақ мерзім бойына азық-түлікті сақтауға мүмкіндік береді.

l Азық-түлікті мұздатқыштан алғаннан кейін

тегешке салып, газет қағаздарымен бірнеше рет қаптап, көрпеге орап, суық жерде сақтау қажет.

l Мұздатқыштың мұзын еріту тезірек жасалу

қажет. Қоршаған орта температурасында ұзақ мерзім бойына азық-түлікті сақтау оның жарамдылық мерзімін қысқартады.

Мұздатқышкамерасынерітуүшін**:

l Құрылғыны басқару тақтасының көмегімен

сөндіріңіз, одан соң айырды розеткадан суырыңыз.

l Есігін ашып, тағамдарды шығарыңыз. l Үлгіге тәуелді мұздату камерасының төменгі

бөлігінде орналасқан ағызатын арнаны жылжытыңыз және шыны сауыт қойыңыз.

l Есікті ашық қалпында қалдырыңыз, бұл еру

үдерісін жылдамдатады. Бұдан басқа сіз мұздату камерасына ыстық су (қайнап тұрған емес) құйылған ыдыс салып қоя аласыз.

l Мұздатқыштың ішкі бөлігін жуып құрғатыңыз. l Құрылғыны нұсқаулықтың сәйкес тармағына

сай іске қосыңыз.

Тоңазытқыштың мұзын автоматты түрде еріту

Тоңазытқыштың камерасы мұзды автоматты еріту функциясымен жабдықталған. Деген-мен, тоңазытқыш камерасының артқы қа-бырғасында қырау пайда болуы мүмкін. Әдетте, бұл тоңазытқыштың камерасында балғын азық-түлік өнімдерінің көп мөлшері сақталған кезде орын алады.

Мұздатқыштыңмұзынавтоматтытүрдееріту

Мұздатқыш камерасы мұзды автоматты еріту функциясымен (no-frost) жабдықталған. Азық-түлік өнімдері салқындатылған айналмалы ауамен мұздатылады, ал мұздатқыш камерасындағы ылғалдылық сыртқа шығарылады. Нәтижесінде мұздатқышта артық мұздану және қыраулану туындамайды, ал өнімдер бір-біріне жабысып қалмайды.

Тоңазытқышпенмұздатқыштықолменжуу

Тоңазытқыштың және мұздатқыштың камерасын ең кем дегенде жылына бір рет жуу ұсынылады. Бұл бактериялардың, сондай-ақ жағымсыз иістердің пайда болуының алдын алады. Барлық құрылғыларды (1) батырмасымен ажыратып, камерадан өнімдерді алу және жұмсақ детерганент қосылған судың

Сөрелерінжылжытужәнесалу*****

Сөресін жылжытып, одан әрі сөресінің бекіткіштері бағыттағышқа түсетіндей етіп тірелгенге дейін салу (15 сурет).

Балконшасынжылжытужәнесалу*****

Балконшасын көтеріп, суырып алу және оны керекті жағдайда жоғары-төмен қозғалта отырып қайтадан салу (16-сурет).

Тазалаудыбастамас бұрын ашаны желілік ұяшықтан суыру, сақтандырғышты сөндіру немесе бұрау арқылы құрылғыны қоректендірукөзінен міндеттітүрде ажыратыңыз.Басқарупанеліненемесе жарықтандыруэлементтерінесудың тиюінежолбермеукерек.

** Мұздатқыш камерасы бар құрылғыларға

қатысты (* / ***). “no frost” жүйесі бар құрылғыларға қатысты емес

*** Тоңазыту камерасы бар құрылғыларға

қатысты “no frost” жүйесі бар құрылғыларға

қатысты емес **** “no frost” жүйесі бар құрылғыларға қатысты ***** Бұл мұздатқыш ларьларға қатысты емес

Page 53

АҚАУЛАРДЫТАБУ

Белгілері Мүмкінсебептер Қиыншылықтыжоюәдісі

- ашаның электрмен қоректендіру ұяшығына дұрыс салынғанын тексеріңіз

- орнатымның электр сымының

Құрылғы жұмыс жасамайды

Камера ішіндегі жарықтандыру жұмыс істемейді

Құрылғы өте әлсіз салқындатады және/ немесе мұздатады

Құрылғының үздіксіз жұмыс жасауы

Тоңазытқыштың астыңғы бөлігінде су жиналады

Құрылғының қалыптан тыс жұмыс жасауынан пайда болатын дыбыстар

Электр жүйесінің контурындағы үзік

Кішкентай шамдары бұрап алынды немесе жанып кетті (қыздыратын кішкентай шамдары бар модельдеріндегі). Реттегіш жағдайы дұрыс орнатылмаған - реттегішті жоғарырақ мәнге қайта орнатыңыз Қоршаған орта температурасы аспаптың техникалық ерекшелігі кестесінде көрсетілген төмпературадан жоғары немесе төмен. Құрылғы күннің тікелей сәулелерінің тұрақты әсерінде немесе жылу көздеріне жақын орналасқан

Жылы өнімдердің көп мөлшерін салу

Құрылғының ішінде қиын ауа айналымы

Құрылғының артында қиын ауа айналымы Мұздататын элементтерде қыраудың өте көп мөлшері жиналып қалды Тоңазытқыштың/ мұздатқыштың есіктері өте жиі ашылады және/ немесе ұзақ уақыт ашық болды

Есіктер жабылмайды

Компрессор тым сирек қосылып тұр

Есіктердегі төсем нашар салынған - төсемді мұқият қысыңыз Реттегіш жағдайы дұрыс орнатылмаған - реттегішті төменірек мәнге қайта орнатыңыз «Құрылғы өте әлсіз салқындатады

және/ немесе мұздатады» тармағындағы сияқты басқа себептер Су ағызатын науаның бітеліп қалуы (конденсатты бұрып жіберуге арналған тесігі мен су ағызатын науасы бар модельдеріне қатысты)

Құрылғы ішінде қиын ауа айналымы

Құрылғы дұрыс орнатылмаған - тік орнатыңыз

Құрылғы жиһазға және/ немесе басқа заттарға тиіп тұр

зақымданбағанын тексеріңіз

- басқа құрылғыны, мысалы үстел шамын қосу арқылы розеткада кернеудің бар-жоқтығын тексеріңіз

- құрылғының 0-ден жоғары жағдайында термостатты баптау жолымен қосылғанын тексеріңіз

- алдыңғы «Аспап жұмыс істемейді» тарауын қараңыз – кішкентай шамын бұраңыз немесе жанып кеткенін ауыстырыңыз (қыздыратын кішкентай шамдары бар модельдеріндегі).

- аспап аспаптың техникалық ерекшелігі кестесінде көрсетілген қоршаған орта температурасында жұмыс істеуге арналған.

- осы қызмет көрсету нұсқаулығына сәйкес орнату орнын өзгертіңіз

- өнімдер салқындағанша (мұздағанша) және камераның іші қажет температураға жеткенше 72 сағатқа дейін күту қажет

- азық-түлік өнімдерін және сыйымдылықтарды тоңазытқыштың артқы қабырғасына тимейтіндей етіп орналастырыңыз

- құрылғыны қабырғадан 30 мм қашықтықта жылжытыңыз

- мұздатқыштың камерасындағы мұзды жібітіңіз

- есіктердің ашылу жиілігін азайтыңыз және/ немесе есік ашық қалған аралықтағы уақытты қысқартыңыз

- өнімдер мен сыйымдылықтарды есіктің жабылуына кедергі жасамайтындай етіп салыңыз

-қоршаған орта температурасы көзделген климаттық кластан төмен емес екенінен көз жеткізіңіз

- алдындағы «Құрылғы өте әлсіз салқындатады және/ немесе мұздатады» тармағына сәйкестігін тексеріңіз

- ағатын саңылауды тазалаңыз (Қызмет көрсетудің нұсқаулығындағы «Тоңазытқыштың мұзын жібіту» тарауын қараңыз)

- құрылғыны басқа заттарға тимейтіндей етіп орналастырыңыз

Пайдалану барысында тоңазытқыш-мұздатқыштың жұмысында пайдаланушы өз бетінше жоя алатын мардымсыз бұзылулар пайда болуы мүмкін (жоғарыда берілген кестені қараңыз).

Жоғарыда берілген кестеге сәйкес келмейтін өз бетінше орындалған жөндеулер барысында кепілдік талонының күші жойылады.

Page 54

ҚОРШАҒАНОРТАНЫҚОРҒАУ

Азонқабатынқорғау

Біздің бұйымды шығару үшін құрамында 100%-ға фреоны (FCKW және FKW) жоқ салқында-татын және көбіктеле-тін зат қолданылған, бұл азон қабатын қорғау және жылыжай-лы әсерді

азайту үшін қолайлы әсер етеді. Ал қолданылған заманауи және орта үшін қолайлы оқшаулау энергияның аз қолданылуына кепілдік береді.

Ораманыңқайтаөңделуі

Біздің орамалар қоршаған орта үшін қолайлы және қайта қолдану үшін жарамды материалдардан жа-салған:

lСыртқы орама қатырмақағаздан /

үлдірден жасалған

lҚалыптың құрамында фреон (FCKW),

көпіртілген полистирол (PS) жоқ

lлдірлер мен пакеттер полиэтиленнен (РЕ)

жасалған

ҚҰРЫЛҒЫНЫЖОЮ/ҚАЙТАПАЙДАЛАНУ

Егер бұйым басқа қолданылмайтын болса, қайта пайдалану орнына өткізбес бұрын жалғағыш сымды алып тастау қажет. 2002/96/EC Еурапалық

Басшылық нұсқауына сәйкес. Осындай белгі осы құрылғыны пайдалану кезеңі аяқталғаннан кейін оны үй тұрмысынан шығарылатын басқа қалдықтармен бірге лақтыруға болмайтыны туралы ақпараттандырады. Пайдаланушы қызмет ету мерзімі біткен электрлі және электронды жабдықты жинаумен айналысатын арнайы орындарға өткізуге міндетті. Жинау орындары, сонымен қатар, жергілікті орындар мен дүкендер осындай жабдықты өткізу мүмкіндігін ұсынатын сәйкес жүйенің бөлігі болып табылады.

Қызмет ету мерзімі біткен электрлі және электронды жабдықпен сәйкес әрекет ету зиянды құрама бөлшектердің бар болуынан, сонымен қатар дұрыс жинамаудан және осындай жабдықты дұрыстап қайта өңдемеуден туындайтын, адам денсаулығы мен қоршаған орта үшін зиянды салдарлардан аулақ болу мүмкіндігін береді.

КЛИМАТИКАЛЫҚЖІКТЕМЕ

Құрылғының климатикалық жіктемесі туралы ақпарат зауыттық ақпараттық тақтада орналасқан. Онда құрылғының қандай қоршаған температурада (яғни, жұмыс жасап тұрған бөлмеде) ең тиімді (дұрыс) жұмыс жасайтыны көрсетілген.

Климатикалықжіктеме Рұқсатетілгенқоршаған

SN +10°C-тан +32°C-қа дейін N +16°C-тан +32°C-қа дейін ST +16°C-тан +38°C-қа дейін T +16°C-тан +43°C-қа дейін

температура

Page 55

КЕПІЛДІК

Кепілдік

Кепілдік міндеттемелер кепілдік картасына сәйкес орындалады. Өндіруші бұйымды дұрыс қолданбаудың нәтижесінде келтірілген кез келген залалға жауап бермейді.

Өндірушінің мәлімдемесі

Осымен өндіруші тұрмыстық аспабының төмендегі көрсетілген негізгі талаптар мен басшылықтарына сәйкес келеді деп куәландырады;

• төменвольтті жабдықтар директивасы 2014/35/ЕC,

• электромагниттік үйлесімділік директивасы 2014/30/ЕC,

• қоршаған ортаны жобалау директивасы 2009/125/EС,

• „төмен вольтты жабдықтардың қауіпсіздігі үшін” талап ТР ТС 004/2011,

• „техникалық құралдардың электромагниттік үйлесімділігі” талап ТР ТС

020/2011

Аспап сәйкестікті белгілсімен таңбаланады, және оған нарықты бақылау мекемелерге ұсынылатын сәйкестік сертификаты беріледі.

Page 56

VĂFELICITĂMPENTRUALEGEREAECHIPAMENTELORBRANDULUIHANSA

STIMAŢIDOMNIŞIDOAMNE!

Acest dispoziv combină ușurința excepțională de deservire și performanțe excelente. Fiecare produs, înainte de a părăsi fabrica a fost vericat cu exactate din punct de vedere al siguranței și funcționalității.

Vă rugăm să ciți cu atenție această instrucțiune înainte de a porni dispozivul.

Ilustrațiile din această instrucțiune de deservire au numai caracter ilustrav. Întregul echipament al dispozivului este prezentat în capitolul corespunzător.

Dispozivul este prevăzut numai pentru uz casnic.

Producătorul își rezervă dreptul de a efectua modicări care nu vor afecta funcționarea.

Page 57

INDICAŢIIPRIVINDSECURITATEAUTILIZATORULUI

Unele dintre imformațiile din această instrucțiune sunt identice pentru produsele frigorice de diferite tipuri,

(pentru frigidere, frigidere cu congelator sau congela-

toare). Informații despre tipul dispozitivului Dvoastră veți găsi în Foaia Produsului care este anexată la pro-

dus.

Producătorul nu poartă nici o răspundere pentru pagubele rezultate ca urmare a nerespectării prevederilor cuprinse în instrucţiunile de faţă. Vă rugăm să păstraţi aceste instrucţiuni pentru folosirea lor în viitor sau transmiterea lor următorului utilizator. Prezentul utilaj nu este predestinat să e folosit de persoane (printre care şi de copii) cu capacităţi zice, senzoriale sau psihice insuciente, de persoane lipsite de experienţă sau care nu cunosc utilajul, cu excepţia cazurilor în care acest lucru are loc sub supravegherea sau conform instrucţiunilor de folosire prezentate de persoane care răspund de problemele privind securi-

tatea.

Fiţi deosebit de atenţi ca utilajul să nu e folosit de copiii lăsaţi fără supraveghere. Nu permiteţi ca aceştia să se joace cu utilajul. Se interzice şederea pe elementele telescopice şi atârnarea de uşi. Frigiderul cu congelator funcţionează corect în încăperi cu o temperatură egală celei trecute în tabelul care cuprinde specicaţia tehnică a dispozitivului. Nu se foloseşte în pivniţe, pe verande, în casele de vară neîncăzite toamna şi iarna. În timpul aşezării, deplasării, ridicării, nu se ţine produsul de uşi, nu se trage de condensatorul din spatele frigiderului şi nu se atinge subansamblul compresorului. Nu aplecaţi frigiderul-congelator mai mult de 40° faţă de verticală pe timpul transportului sau aşezării. Dacă totuşi această situaţie a avut loc, conectarea utilajului se va face după cel puţin 2 ore de la aşezare (des. 2). Înainte de efectuarea oricărei lucrări de întreţinere se scoate ştecherul din priza de alimentare. Nu trageţi de cablu, apucaţi de corpul ştecherului.

Page 58

INDICAŢIIPRIVINDSECURITATEAUTILIZATORULUI

Zgomotele auzite – trosnituri sau pocnituri sunt cauzate

de dilatarea şi contractarea elementelor ca urmare a variaţiilor de temperatură. Pentru asigurarea securităţii nu executaţi reparaţii pe cont propriu. Reparaţiile făcute de persoane fără o calicare specială pot constitui un pericol însemnat pentru

utilizatorul aparatului.

În cazul defectării sistemului de răcire, încăperea (a cărei volum minim trebuie să e de 4 m³ pentru utilajul cu izobutan/R600a) trebuie ventilată timp de câteva minu-

te.

rodusele chiar numai parţial decongelate nu pot i din

nou congelate.

Sticlele şi cutiile cu băuturi, în special cele gazoase cu bioxid de carbon nu se păstrează în compartimentul congelatorului. Cutiile şi sticlele pot să crape. Nu atingeţi cu gura produsele scoase direct din congelator (îngheţată, cuburi de gheaţă, etc.), temperatura lor scăzută poate produce degerături puternice. Urmăriţi să nu se deterioreze circuitul de răcire, de ex. prin găurirea canalelor materialului refrigerent în evaporator. Agentul de răcire care ţâşneşte este inamabil. În caz de contact cu ochii, aceştia trebuie spălaţi cu apă curată şi chemat imediat un medic. În cazul în care cablul de alimentare va  deteriorat, atunci acesta trebuie înlocuit cu unul nou într-un atelier de reparații specializat.

Dispozitivul este folosit pentru depozitarea produselor

alimentare, nu-l utilizați în alte scopuri. Dispozitivul trebuie să e deconectat denitiv de la sur-

sa de alimentare cu curent electric (prin deconectarea

de la priza de alimentare), în timpul realizării activităților de tip curățare, întreținere sau schimbarea locului de

amplasare.

Page 59

INDICAŢIIPRIVINDSECURITATEAUTILIZATORULUI

Acest dispozitiv poate  utilizat de copii care au vârsta de peste 8 ani şi mai mari, de către persoane cu capacităţi zice, senzoriale şi mentale limitate şi de către persoane fără experienţă şi care nu cunosc dispozitivul, atunci când acestea sunt supravegheate sau au fost instruite cu privire la utilizarea dispozitivului în siguranţă care le sunt transmise de către persoanele care sunt răspunzătoare de siguranţa lor. Nu lăsaţi copii să se joace cu dispozitivul. Curăţarea şi conservarea dispozitivului nu trebuie realizată de către copii cu excepţia cazului în care aceştia au peste 8 ani şi sunt supravegheate de către o persoană competentă.

Anti-bacteria System (este disponibil în funcţie de model. Prezenţa acestuia este semnalizată cu ajutorul unui abţibild corespunzător în interiorul compartimen-

tului dispozitivului) - Egy speciális antibakteriális szer,

amit hozzáadunk ahhoz az anyaghoz, amelyből a hűtő belseje készül, s mely védi a hűtőben tárolt termékeket a penésztől, baktériumoktól és a mikroorganizmusoktól, valamint megakadályozza a kellemetlen szagforrás kialakulását. Ez lehetővé teszi, hogy a termékek hos-

szabb ideig frissek maradjanak.

Pentru a obţine mai mult loc în congelator puteţi scoate sertarele şi apoi puteţi amplasa produsele direct pe rafturi. Acest lucru nu are inuenţă asupra caracteristicii termice şi mecanice a produsului. Capacitatea declarată a congelatorului a fost socotită după scoaterea ser-

tarelor.

Page 60

INSTALAREA SI CONDITIILE DE LUCRU ALE UTILAJULUI

Instalarea înainte de prima punere în

funcţiune

l Despachetaţi produsul, îndepărtaţi

benzile aderente care protejează uşile şi accesoriile. Dacă rămân urme de clei, acesta se îndepărtează cu un detergent

delicat.

l Nu aruncaţi elementele din propilen ale

ambalajului. În caz de nevoie de un nou transport, frigiderul-congelator trebuie

ambalat în elementele din propilen şi folii şi asigurat cu benzi adezive.

l cum şi accesoriile trebuie spălate cu apă

caldă şi detergent de vase, după care se şterge şi se usucă.

l Frigiderul-congelator se instalează pe un

loc neted, orizontal şi stabil, într-un spaţiu uscat,ventilat şi ferit de soare, la distanţă de sursele de căldură cum sunt plitele, calorifele de încălzire centrală, conducta de încălzire centrală, instalaţia de apă caldă, etc.

l Pe suprafeţele externe ale produsului

poate  aplicată folia protectoare, în acest caz aceasta trebuie îndepărtată.

l Trebuie asigurată instalarea produsului

pe orizontală, cu ajutorul a 2 picioruşe

reglabile frontale. (des. 3)

l Pentru a asigura deschiderea liberă a ușii,

distanța dintre peretele lateral al produsului (din partea balamalei ușii) și peretele din spate este prezentată în gura 5 *

l Trebuie să asigurați o aerisire corespun-

zătoare a încăperii și o circulație liberă a aerului din toate pârțile dispozivului (Fig.

6).*

Distanţeleminime faţăde surselede căldură:

- de plite electrice, cu gaze şi altele - 30 mm,

- de sobe cu ulei sau cărbuni - 300 mm,

- de cuptoare încorporabile - 50 mm

În cazul în care păstrarea distanţelor de

mai sus nu este posibilă, se vor folosi plăci izolatoare corespunzătoare.

l Peretele din spate al frigiderului şi în spe-

cial condensatorul şi alte elemente ale sistemului de răcire nu pot să atingă alte elemente care pot produce defecţiuni (în deosebi ţeavile de la încălzire centrală şi alimentarea cu apă).

l Se interzice categoric manipulările cu

piesele agregatului. În mod deosebit

trebuie evitată defectarea ţevii capilare vizibile în nişa compresorului. Această ţeavă nu poate  strâmbată, îndreptată sau făcută sul.

l Deteriorarea ţevii capilare de către

utilizator îi anulează acestuia dreptul la garanţie. (des. 8).

l În cazul anumitor modele mânerul

uşii se găseşte amplasat în interiorul produsului şi în această situaţie acesta trebuie xat cu propria şurubelniţă.

Conectareaalimentării

l Înainte de conectare se recomandă xa-

rea butonului regulatorului temperaturii

în poziţia „OFF” sau orice altă poziţie

care permite deconectarea dispozitivului de la sursa de alimentare cu curent electric (Vezi pagina care cuprinde descrierea modului de comandare).

l Utilajul trebuie racordat la reţeaua de curent

alternativ de 230V, 50Hz, printr-o priză electrică instalată, împământată şi asigurată cu o

siguranţă de 10A.

l Împământarea utilajului este obligatorie

prin lege. Producătorul nu poartă nici o răspundere în cazul unor pagube suferite

de persoane sau obiecte ca urmare a

nerespectării prevederilor impuse prin

lege.

l Nu se vor folosi branşamente de adap-

tare, prize multiple (distribuitori), pre-

lungitori cu două re. În caz de nevoie

de folosire de a unui prelungitor, se va

utiliza prelungitorul cu inel de protecţie, cu priză unică şi atestat de securitate

VDE/GS

l Dacă se foloseşte un prelungitor (cu inel

de protecţie) care dispune de atestat de

securitate, priza acestuia trebuie trebuie

să se ae la distanţă secură faţă de chivete şi nu poate  expusă la udarea cu apă sau cu lichide reziduale.

l Datele se aă înscrise pe tăbliţa de fabri-

caţie situată în partea de jos a peretelui

compartimentului**.

Deconectare de la sursa de alimentare

l Este necesar să se asigure posibilitatea

de deconectare de la reţeaua electrică prin scoaterea ştecherului sau întreruperea întrerupătorului bipolar (des. 9).

* Nu se referă la dispozitivele prevăzute

pentru incorporare

** Este disponibil în funcţie de model

Page 61

FOLOSIREŞIFUNCŢII

Panoudecomandă:

1. Indicator de temperatură

2. Temp. Set – butonul pentru reglarea temperaturi

3. Super Freeze – butonul funcției de Congelare rapidă (Super Freeze)

Reglarea temperaturii

Apăsați butonul „Temp. Set” pentru a regla temperatura dorită; la ecare apăsarea butonului urmată este o schimbare a temperaturi în interval de la -14 oC până la -24 oC conform următoarei secvențe:

-14 oC -> -15 oC -> -16 oC -> -17 oC -> -18 oC -> -19 oC -> -20 oC -> -21 oC -> -22 oC -> -23 oC -> -24 oC

Funcția„Congelarerapidă”(FastFreeze)

Datorită funcției de Super Înghețare (Super Freeze) se poate reduce rapid temperatura în congelator, astfel produsele alimentare își păstrează vitaminele și substanțele nutritive și râmăn proaspete pe un

termen mai lung.

l Apăsați butonul „Fast” pentru a activa funcția de super congelare. Panoul va indica

temperatura -25 oC.

l Funcția de congelare rapidă (Super Freeze) se va opri automat după 48 de ore. l Modul „Super Congelare” puteți opri prin apăsarea butonului „Super Freeze” (Super Freeze) sau

butonul de reglarea temperaturi „Temp. Set.”

Blocarea panoului de control (Child Lock)

Apăsați ambele butoane „Temp.Set.” și „Super Freeze” timp de 3 secunde pentru a debloca panou de

control.

Nu umpleţi compartimentele înainte de răcirea lor (minim după 4 ore de funcţionare).

Temperatura în interiorul compartimentului frigiderului/congelator

Nu modicaţi temperatura în funcţie de anotimp. Creşterea temperaturii ambiante este sesizată de un senzor care conectează automat compresorul timpul necesar pentru menţinerea temperaturii planicate în interiorul compartimentelor.

Micivariaţiidetemperatură

Variaţiile mici de temperatură constituie fenomene normale şi pot surveni de ex. atunci când se păstrează în frigider cantitaţi mai mari de produse proaspete sau când uşile rămân deschise un timp mai îndelungat. Acest fapt nu are nici o inuenţă asupra produselor alimentare iar temperatura revine rapid la nivelul planicat.

Pentruadecongelacongelatorultrebuie(des.20):

l Oprit dispozitivul cu ajutorul panoului de comandă şi apoi trebuie să scoateți ștecherul din priză. l Deschideți ușa și scoateți produsele. l În funcție de model, trebuie să scoateți canalul de evacuare care se aă în partea inferioară a conge-

latorului și să puneți în acest loc un recipient pentru apă.

l Lăsați ușa deschisă, astfel va  grăbit procesul de decongelare. Suplimentar, puteți introduce în

congelator un vas cu apă erbinte (nu cu apă clocotită).

l Spălați și uscați interiorul congelatorului. l Porniți dispozitivul în conformitate cu punctul corespunzător din instrucțiune.

Page 62

FOLOSIREŞIFUNCŢII

Păstrareaproduselorînfrigiderşiîncongela-

tor

Întimpulpăstrăriialimentelorînutilajuldefaţă respectaţiurmătoareleindicaţii:

lProdusele trebuie depuse pe farfurii, în cutii sau

împachetate în folie alimentară.

Repartizaţi produsele uniform pe suprafaţa raf-

turilor.

lUrmăriţi ca produsele să nu atingă peretele din

fundul frigiderului; în caz contrar se depune brumă sau se umezesc produsele.

lNu introduceţi în frigider vase cu produse er-

binţi.

lProdusele care îşi însuşesc cu uşurinţă miro-

surile străine cum sunt untul, laptele, brânza de

vaci sau cele care emit mirosuri puternice, de

ex. peştele, mezelurile, brânzeturile – trebuie depuse pe rafturi împachetate în folie sau introduse în cutii ermetic închise.

lPăstrarea legumelor cu conţinut bogat de apă

produce depunerea de vapori de apă deasupra

cutiilor pentru legume; acest lucru nu afectează funcţionarea normală a frigiderului.

lÎnainte de introducere în frigider legumele trebu-

ie bine uscate.

lUmiditatea exagerată scurtează perioada de

păstrare a legumelor, în special a celor foiase.

lLegumele se păstrează nespălate. Spălarea

înlătură protecţia naturalnă, din această cauză cea mai indicată este spălarea lor înainte de

consumare.

lSe recomandă aranjarea produselor în coșurile

1, 2, 3* până la limita naturală de încărcare (Fig.

11a/11b).**

1. Produse ambalate

2. Raftul evaporatorului / raft

3. Limita naturală de încărcare

4. (*/***)

lEste permisă aranjarea produselor pe rafturile

din sârmă ale evaporatorului congelatorului.*

lEste permisă scoaterea produselor în afara re-

ftului cu 20-30 mm faţă de graniţa naturală de încărcare.**

lEste posibilă înlăturarea coşului de jos pentru

mărirea suprafeţei de încărcare şi aranjarea produselor pe fundul cămării până la înălţimea maximă.*

Congelarea produselor**

lPractic se pot congela toate articolele alimentare

cu exepţia legumelor care se consumă în stare crudă, de ex. salata verde.

lPentru congelare sunt destinate numai articolele

alimentare de cea mai înaltă calitate, grupate în porţii care se consumă la o singură masă.

lProdusele trebuie ambalate în materiale inodo-

re, rezistente la pătrunderea aerului şi umezelii precum şi neutre în contact cu grăsimile. Cele mai bune materiale sunt: punguliţele, foile de polietilenă şi din aluminiu.

l Ambalajul trebuie să e etanş şi să adere bine

la alimentele pregătite pentru congelare. Nu se folosesc ambalaje de sticlă.

l Articolele alimentare proapete şi calde (la tem-

peratura ambiantă) introduse pentru congelare nu pot să atingă alimentele deja congelate.

l Se recomandă, ca într-o perioadă de 24 de ore să

nu se introducă în congelator mai multe alimente proaspete decât este menţionat în tabelul care cuprinde specicaţia tehnică a dispozitivului.

l Pentru asigurarea unei calităţi corespunzătoare

produselor congelate se recomandă gruparea în centrul congelatorului a produselor congelate astfel încât ele să nu atingă produsele încă ne-

congelate.

l Recomandăm aşezarea porţiilor congelate într-

o parte a compartimentului de congelare iar a

porţiilor prospete de congelat pe partea opusă, cât mai aproape de peretele din fund sau lateral.

l Pentru îngheţarea produselor folosiţi suprafaţa

marcată cu (*/***).

l Trebuie să ţinem minte că temperatura în compar-

timentul congelator este inuenţată printre altele de: temperatura ambiantă, gradul de umplere cu produse alimentare, frecvenţa de dechidere a uşii, cantitatea de brumă depusă în congelator,

parametrii termostatului.

l Dacă după închiderea compartimentului con-

gelatorului uşa nu poate  deschisă imediat, vă recomandăm să aşteptaţi 1 – 2 minute până la compensarea subresiunii formate în în interior.

Perioada de păstrare a produselor congelate depinde de calitatea lor în stare proaspătă înainte de congelare precum şi de temperatura de congelare. Respectând temperatura de -18ºC sau mai joasă, recomandăm următoarele termene de păstrare:

Produse Luni

Carne de vacă 6-8

Carne de viţel 3-6

Potroace 1-2

Carne de porc 3-6

Carne de pasăre 6-8

Ouă 3-6

Peşte 3-6

Legume 10-12

Fructe 10-12

Camera pentru congelarea rapidă nu este destinată pentru depozitarea mâncărurilor congelate. În această cameră pot  preparate și păstrate cuburile de gheață.***

* Se referă la dispozitivele cu congelator în

partea inferioară a dispozitivului

** Se referă la dispozitivele care posedă conge-

lator (*/***)

*** Nu se referă la dispozitivele echipate cu con-

gelatoare marcate (*/***)

Page 63

CUMPUTEMFOLOSIFRIGIDERULÎNMODECONOMIC?

Sfaturi practice

l Nu aşezaţi frigiderul nici congelatorul în apropi-

erea caloriferelor, cuptoarelor şi nu le expuneţi direct la acţiunea razelor solare.

l Asiguraţi-vă că oriciile de ventilare nu sunt

acoperite. O dată sau de două ori pe an ar trebui să e curăţate cu aspiratorul.

l Selectaţi temperatura adecvată: temperatura de

6-8 ° C, într-un frigider şi -18 ° C în congelator este sucientă.

l Când plecaţi în concediu trebuie mărită tempe-

ratura în frigider..

l Uşa frigiderului sau a congelatorului trebuie

deschise numai atunci când este necesar. Este bine de ştiut ce alimente sunt păstrate în frigider şi locul exact unde se aă acestea. Produsele care au rămas nefolosite ar trebui să e puse cât mai curând posibil, înapoi în frigider sau în congelator, înainte ca acestea să se încălzească

prea tare.

l În mod regulat ştergeţi interiorul frigiderului cu o

cârpă înmuiată în detergent. Dispozitivele, fără funcţia de decongelare automata, trebuie decongelate cu regularitate. Nu permiteţi formarea unui strat de îngheţ cu o grosime mai mare de

10 mm.

l Garnitură din jurul uşii trebuie păstrată curată,

altfel uşa nu să va închide perfect. Întotdeauna trebuie înlocuită garnitura deteriorată.

Ceînsemneazăstelele?

* Temperatura nu mai mare de -6 ° C este su-

cientă pentru păstrarea produselor alimentare congelate pe o perioadă de aproximativ o săptămână. Sertarele sau camerele marcate cu o stea sunt întâlnite (cel mai des) la frigiderele

mai ieftine.

** La temperaturi mai mici de -12 ° C, alimentele

pot  păstrate timp de 1-2 săptămâni, fără ca acestea să-şi piardă gustul. Aceasta este sucientă pentru congelarea alimentelor.

*** Utilizate în principal pentru congelarea pro-

duselor alimentare la o temperatură sub -18 °

C. Permite congelarea produselor alimentare

proaspete cu greutatea de până la 1 kg.

**** Dispozitivul însemnat în acest fel permite păs-

trarea produselor alimentare la temperaturi sub

-18 ° C şi congelarea unei cantităţi mai mari

de produse alimentare.

Zonele în frigider

l Datorită circulaţiei naturale a aerului, în com-

partimentul frigiderului sunt diferite zone de

temperatură.

l Zona ce mai răcoroasă este situată direct

deasupra sertarelor pentru legume. În această zonă trebuie să e păstrate produsele alimentare delicate şi perisabile cum ar :

- peştele, carnea, carne de pasăre,

- mezelurile, mâncarea gătită,

- mâncarea sau alimentele coapte care conţin ouă sau smântână,

- aluatul crud, amestecurile pentru prăjituri,

- legumele ambalate şi alte produse alimentare proaspete, cu o etichetă care indică temperatura de păstrare la o temperatură de aproximativ de

4 ° C.

l Cel mai cald este în partea de sus a uşii. Aici

este cel mai bine să păstrăm untul şi brânza.

Produselealimentarecarenupotpăstrateîn

frigider

l Nu toate produsele pot  păstrate în frigider. Între

acestea putem include:

- fructele şi legumele sensibile la temperaturi scăzute, cum ar  bananele, avocado, papaya, fructul pasiunii, vinetele, ardeii, roşiile şi castraveţii,

- Fructe necoapte,

- Cartoi

Modul în care pot fi amplasate produsele în

dispozitiv(Fig.12).

Page 64

ÎNLĂTURAREABRUMEI,SPĂLARE,ÎNTREŢINERE

Pentru curățarea componentelor din plastic ale produsului nu folosiți niciodată solvenți și nici agenți de curățare abrazivi (de exemplu, prafuri sau soluții cremoase)! Folosiți numai produse de spălare lichide delicate și cârpe moi. Nu folosiți bureți.

Înlăturareabrumeidinfrigider***

l Pe peretele din fundul compartimentului frigider se

depune brumă care este înlăturată în mod automat. În timpul topirii brumei, împreună cu picăturile de lichid, în orificiul jgheabului de scurgere pot să pătrundă impurităţi. Acestea pot înfunda orificiul. În acest caz trebuie desfundat cu atenţie orificiul cu ajutorul broşei de împingere (des. 13).

l Utilajul lucrează în cicluri: răceşte (atunci pe pe-

retele din spate se depune brumă) apoi înlătură bruma (picăturile se scurg pe peretele din spate).

Înaintedecurăţareutilajultrebuieobligatoriudeconectatprinscoatereaştecheru-

lui din priza de alimentare, întreruperea

saudeşurubarea siguranţei.Apa nu poatesăpătrundăînpanouldecomandă sauîninstalaţiadelumini.

l Nu recomandăm folosirea de mijloace de dez-

gheţare în aerosol. Ele pot produce amestecuri explosive, pot conţine solvenţi care afectează elementele din mase plastice din construcţia utilajului sau pot fi chiar dăunătoare pentru sănătate.

l Trebuie evitat pe măsura posibilităţilor ca apa

folosită pentru spălare să se scurgă prin orificiul de scurgere în recipientul de evaporare.

l Aparatul în întregime cu excepţia garniturii uşii

trebuie spălat cu un detergent delicat. Garnitura uşii trebuie curăţată cu apă curată şi ştearsă până se usucă.

l Trebuie spălate bine toate elementele din înzes-

trare (cutiile pentru legume, balcoanele, rafturile

de sticlă etc.).

Înlăturareabrumeidincongelator**

l Înlăturarea brumei din compartimentul conge-

lator se recomandă a fi executată împreună cu spălarea utilajului.

l Gheaţă depusă în cantitate mare pe suprafeţele

de congelare afectează eficienţa de lucru a utilajului, măreşte consumul de energie electrică.

l Recomandăm dezgheţarea utilajului cel puţin

odată sau de două ori pe an.

l Dacă în interior există produse, butonul trebuie

fixat în poziţia max. timp de aprox. 4 ore înainte de dezgheţarea prevăzută. Aceasta permite păstrarea produselor la temperatura ambiantă un timp mai îndelungat.

l Produsele scoase din congelator se depun într-

un vas acoperit cu un strat de hârtie de ziar, se învelesc apoi cu o pătură şi se păstraeză într-un loc răcoros.

l Dezgheţarea congelatorului trebuie făcută pe

cât posibil repede. Menţinerea prodselor la temperatura ambiantă mediului un timp prea îndelungat, scurtează termenele de consum.

Pentruadecongelacongelatorultrebuie**:

l Oprit dispozitivul cu ajutorul panoului de co-

mandă şi apoi trebuie să scoateți ștecherul din priză.

l Deschideți ușa și scoateți produsele. l În funcție de model, trebuie să scoateți canalul

de evacuare care se aă în partea inferioară a congelatorului și să puneți în acest loc un recipient pentru apă.

l Lăsați ușa deschisă, astfel va  grăbit procesul

de decongelare. Suplimentar, puteți introduce în congelator un vas cu apă erbinte (nu cu apă clocotită).

l Spălați și uscați interiorul congelatorului. l Porniți dispozitivul în conformitate cu punctul

corespunzător din instrucțiune.

Înlăturareaautomatăabrumeidinfrigider****

Compartimentul frigider este înzestrat cu funcţia de înlăturare automatră a brumei. Cu toate acestea pe peretele din spate se poate depune brumă. Aceasta din cauza cantităţilor mari de produse alimentare proaspete păstrate în

compartimentul frigider.

Înlăturareaautomatăabrumeidincongelator****

Compartimentul de congelare este înzestrat cu funcţia de înlăturare automatră a brumei (no-frost).

Alimentele sunt congelate cu aer rece circulant, iar

umiditatea din congelator este eliminată la exterior. În consecinţă în congelator nu se depune multă gheaţă şi brumă iar produsele nu se lipesc unele

de altele.

Spălareamanualăacompartimentelorcongelatorşifrigider****

Se recomandă spălarea compartimentelor de congelare şi frigider cel puţin odată pe an. Aceasta preîntâmpină înmulţirea bacteriilor şi mirosurile neplăcute. Trebuie deconectat utilajul în întregime de la tasta (1), scoase produsele şi spălat cu apă şi un detergent delicat. La sfârşit compartimentele se şterg cu cârpe.

Scoatereaşiintroducerearafturilor*****

Trageţi raftul, apoi împingeţi-l până la capăt astfel încât închizătorul să se ae în dreptul ghidajului

(des. 15).

Scoatereaşiintroducereabalconului*****

Ridicaţi balconul, scoateţi-l şi introduceţi-l înapoi de sus în poziţia preferată (des. 16).

Se interzice categoric introducerea în

interiorulcongelatoruluideîncălzitori electrici,cuaersauuscătoaredepăr.

** Se referă la dispozitivele care posedă con-

gelator (*/***). Nu se referă la dispozitivele cu

Sistem No frost

*** Se referă la dispozitivele cu frigider. Nu se

referă la dispozitivele cu Sistem No frost

**** Se referă la dispozitivele echipate cu Sistem

No Frost

***** Nu se aplică la lăzile frigorice.

Page 65

LOCALIZAREADEFECŢIUNILOR

Simptome Cauze posibile Modul de remediere

- vericaţi dacă ştecherul este introdus corect în priza reţelei de alimentare

Utilajul nu funcţionează

Nu se aprinde

lumina în interiorul

compartimentului

Utilajul răceşte şi/ sau congelează

prea slab

Utilajul lucrează fără întrerupere

În partea inferioară

a frigiderului se

adună apă

Se aud zgomote deosebite pentru

funcţionarea normală a utilajului

Circuitul instalaţiei electrice este întrerupt

Becul este slăbit sau ars (În dispozitivele cu iluminare incandescentă).

Butonul de reglare este greşit xat - xaţi butonul într-o poziţie superioară Temperatura ambiantă este mai ridicată

sau mai scăzută decât temperatura care este menţionată în tabelul care cuprinde specicaţia tehnică a dispozitivului.

Utilajul stă într-un loc cu mult soare sau în apropierea unor surse de căldură

Încărcarea deodată a unei cantităţi mari de

produse calde

Circulaţia aerului în interiorul utilajului este îngreunată

Circulaţia aerului în spatele utilajului este îngreunată

S-a depus prea multă brumă pe elemente-

le de congelare

Uşile frigiderului/congelatorului se deschid prea des şi/sau sunt lăsate prea mult timp

deschise

Uşile nu se închid complet

Compresorul se conectează prea rar Garnitura uşii greşit montată - montaţi bine garnitura

Butonul de reglare greşit xat - xaţi butonul la o poziţie mai mică

Restul cauzelor - vezi punctul ”„Utilajul

răceşte şi/sau congelează prea slab” Oriciul de scurgere a apei este astupat

(acest lucru se referă la dispozitivele cu gaură de scurgere a picăturilor de

condens)

Circulaţia aerului în interiorul compartimentului este îngreunată

Utilajul nu este aşezat la orizontală - puneţi utilajul la orizontală

Utilajul atinge mobila şi/sau alte obiecte

- vericaţi dacă cablul de alimentare a utilajului nu

este deteriorat

- vericaţi dacă priza este sub tensiune conectând un alt obiect, de ex. o veioză

- vericaţi dacă utilajul este conectat prin xarea termostatului la o cifră mai mare decât cifra „0”

- vericaţi după punctul precedent „Utilajul nu funcţionează” – înşurubaţi sau înlocuiţi becul ars (În dispozitivele cu iluminare incandescentă).

- dispozitivul este prevăzut pentru a funcţiona la temperatura care este menţionată în tabelul care cuprinde specicaţia tehnică a dispozitivului.

- schimbaţi locul utilajului conform instrucţiunilor

de folosire

- aşteptaţi răcirea (congelarea) produselor un timp de până la 72 de ore şi obţinerea temperaturii scontate în interiorul compartimentului

- aşezaţi produsele alimentare şi cutiile astfel încât să nu atingă peretele din fundul frigiderului

- Îndepărtaţi utilajul de la perete la o distanţă de

min. 30 mm

- dezgheţaţi compartimentul congelatorului

- micşoraţi frecvenţa de deschidere a uşii şi/sau scurtaţi timpul cât uşa rămâne deschisă

- aşezaţi produsele şi cutiile astfel încât să nu îngreuneze deschiderea uşii

- vericaţi dacă temperatura ambiantă nu este mai mică decât intervalul clasei climatice

Restul cauzelor - vezi punctul ”„Utilajul răceşte şi/ sau congelează prea slab”

- desfundaţi oriciul de scurgere (vezi instrucţiunile de folosire – capitolul „Îndepărtarea brumei din

frigider”)

- aşezaţi produsele alimentare şi cutiile astfel încât să nu atingă peretele din fundul frigiderului

- aşezaţi utilajul astfel încât să nu atingă alte

obiecte

În timpul funcţionării normale a echipamentului de răcire pot apărea diferite tipuri de sunete , care nu au nici un fel de inuenţă asupra funcţionării corecte a frigiderului.

Sunete, care pot  uşor înlăturate:

lgălăgie, în cazul în care frigiderul nu stă vertical – reglaţi poziţia cu ajutorul picioarelor înşurubabile care se aă în partea din faţă a frigiderului. Eventual sub roţile din spate puneţi bucăţele de material moale, mai ales atunci când podeaua este acoperită cu gresie. latingerea de mobilierul învecinat – îndepărtaţi frigiderul de acel mobilier. lscârţâitul sertarelor sau a rafturilor – sertarul sau raftul trebuie scoase şi introduse din nou. lsunete care provin de pe urma atingerii sticlelor între ele – îndepărtaţi sticlele una faţă de cealaltă.

Sunetele, care pot  auzite în timpul exploatării corecte sunt datorate funcţionării termostatului, compresorului (atunci când acesta porneşte), sistemului de răcire (contractarea şi extinderea materialului sub inuenţa diferenţelor de temperatură cât şi a uxului substanţei de răcire).

Page 66

PROTECŢIAMEDIULUIAMBIANT

Protejareastratuluideozon

În procesul de producţie al

acestui utilaj au fost folosite

substanţe refrigerante şi spumante fără FCKW şi FKW ceeace inuenţeză

favorabil protejarea stratului

de ozon şi micşorează efectul de seră. În acelaşi

timp tehnologia modernă folosită şi izolarea prietenoasă mediului ambiant micşorează consumul de energie.

Reciclarea ambalajelor

Ambalajele noastre ind confecţionate din materiale

prietenoase mediului ambiant,

pot  refolosite:

lAmbalaj exterior din carton / folie lFormă din polistiren spumant (PS) fără

FCKW

lFolii şi saci din polietilen (PE)

LICHIDAREA / CASAREA UTILAJULUI

Dacă nu vom mai folosi în viitor utilajul, înainte de casare trebuie detaşat de

la utilajul uzat conducto-

rul de legătură. Utilajul de faţă este marcat

conform Directivei Europe-

ne 2002/96/ES. Această marcare informează că utilajul respectiv, după epuizarea perioadei de utilizare, nu poate  aruncat împreună cu alte reziduri provenite din gospodăriile casnice. Utilizatorul este obligat să-l predea persoanelor însărcinate cu colectarea aparaturii electrice şi electronice uzate. Organele de

colectare, printre care punctele locale de

colectare, magazinele şi unităţile comunale alcătuiesc un sistem sigur care asigură

predarea acestei aparaturi.

Procedarea corespunzătoare cu utilajul electric şi electronic uzat contribuie la preîntâmpinarea unor consecinţe nefaste pentru sănătatea oamenilor şi pentru mediul ambiant - posibile datorită prezenţei substanţelor periculoase sau depozitării

improprii a acestor utilaje.

CLASACLIMATICĂ

Informaţia privind clasa climatică a utilajului este înscrisă pe plăcuţa de fabricaţie.

Clasaclimatică Temperaturaambiantăadmisă

SN De la temp. de +10°C până la temp. de +32°C

N De la temp. de +16°C până la temp. de +32°C

ST De la temp. de +16°C până la temp. de +38°C

T De la temp. de +16°C până la temp. de +43°C

Page 67

GARANŢIA

Garanţia

Activităţile cuprinse de garanţie în conformitate cu foaia de garanţie. Producătorul nu este răspunzător de eventualele prejudicii cauzate de utilizarea incorectă a produsului.

Declarația producătorului

Prin prezenta, producătorul declară că, acest produs îndeplinește cerințele de bază ale directivelor europene menționate în continuare:

• directiva cu privire la joasa tensiune 2014/35/CE

• directiva cu privire la compatibilitatea electromagnetică 2014/30/CE

• directiva 2009/125/EC

• directiva cu privire RoHS 2011/65/EC

și de aceea produsul a fost marcat cu simbolul și a fost emisă declarație de conformitate care este pusă la dispoziția organelor de supraveghere a pieței.

Page 68

ЧЕСТИТИМВИИЗБОРАНАОБОРУДВАНЕМАРКАHANSA

УВАЖАЕМИГОСПОДА! Тозиуредсъчетаваизключителнолеснообслужванеиотличнаефективност.Предида напуснепроизводствениязаводвсекипродуктестарателнопроверенотгледнаточкана безопасносттаифункционалността.

Моляпрочететевнимателнотазиинструкция,предидазапочнете

Илюстрациите в настоящата инструкция за обслужване имат ориентировъчен характер. Пълното оборудване на уреда се намира в съответния раздел.

Уредът е предназначен за използване само в домакинството.

Производителят запазва правото си да въвежда промени, които не оказват влияние върху действието на уреда.

Page 69

УКАЗАНИЯОТНОСНОБЕЗОПАСНОСТТАНАУПОТРЕБАТА

Някои от указанията в настоящата инструкция са унифицирани за хладилни съоръжения от различни типове, (за хладилници, хладилници с фризер или фризери). Информация относно вида на Вашия уред ще намерите в Информационния Лист за продукта, приложен към уреда. Производителят не поема отговорност за повреди в следствие на неспазването на принципи поместени в тази инструкция. Молим до запазите тази инструкция със цел да я ползувате в бъдеще, или да я предадете на евентуален бъдеш потребител. Този уред не е предназначен за употреба от лица с ограничени физически, чувствени или психически способности както и от лица не притежаващи опит или знания за такъв уред; освен ако това става под надзор или съгласно с инструкцията за употреба на уреда, предадена от лица отговарящи за тяхата безопасност. Особено внимание следва да се обърне на това, уредът да не се употребява от деца без надзор. Не бива да позволяваме те да си играят със съоръжението. Не бива те да сядат върху подвижните елементи или да се окачват върху вратите. За правилната работа на хладилника температурата на околната среда трябва да е в съответствие със стойностите, подадени в табелката с техническата характеристика. Не бива той да се употребява в мазе, преддверие, в неотопляеми летни резиденции есенно и зимно време. По време на поставянето, преместване, или повдигане не бива да се хващат дръжките на вратите, да се дърпа конензаторът отзад или да се докосва компресорният блок.

Page 70

УКАЗАНИЯОТНОСНОБЕЗОПАСНОСТТАНАУПОТРЕБАТА

Хладилникът-фризер не бива да се поставя под наклон по-голям от 40° от вертикално положение по време на траспортиране, пренасяне или поставяне. Ако се е случило така, включването на уреда може да настъпи след изтичане мин. 2 часа от този момент (фиг. 2). Преди извършване на всеко действие по подръжка трябва да се извади щепсел от захранващата мрежа. Не бива да се дърпа кабела, вместо това да дърпаме щепсела. Звуци подобни на трясък или спукване са предизвикани от разширяващи и свиващи се части вследствие промяна на температурата. Заради безопасността уредът не бива да се ремонтира самостоятелно. Поправки, които се извършват от неквалифицирани лица могат да стават причина за сериозна угроза за потребителя на съоръжението. В случай на повреда на хладилната система, помещението където се намира уредът трябва да се проветри (то трябва да има площ поне 4м3 за изделие съдържащо изобутан/ R600a). Продукти размразени – дори само от части – не бива да се замразяват отново. Напитки в шишета и метални кутии, а особено напитки газирани с въглероден двуокис, не бива да се съхраняват в камера на фризера. Кутиите и шишетата могат да се пръснат. Не бива да докосваме с уста продукти замразени, току-що извадени от фризера (сладолед, кубчета лед, и др.), тяхната ниска температура би могла да доведе до болезнени премръзвания. Трябва да се внимава, да не се повреди хладилен кръг, пр. чрез пробиване на каналите с хладилна течност в изпарителя, пречупване на тъбите. Избиващата хладилна течност е лесно горима. В случай попадане в очите, трябва те да се промият със чиста вода и незабавно да се повика лекарят.

Page 71

УКАЗАНИЯОТНОСНОБЕЗОПАСНОСТТАНАУПОТРЕБАТА

В случай на увреждане на захранващия кабел, трябва да го подмените в специализиран сервиз. Уредът е предназначен за съхраняване на хранителни продукти. Не го използвайте за други цели. По време на извършване на дейности като почистване, поддръжка или смяна на местоположението трябва напълно да изключите уреда от захранването (чрез изтегляне на щепсела от мрежовото гнездо). Това устройство може да се използва от деца на възраст от 8 години и по-големи, от лица с ограничени физически, сетивни или умствени способности или с липса на опит и познания, ако те са под надзор или са били инструктирани, как да използват уреда по безопасен начин и познават опасностите, свързани с използването на уреда. Децата не бива да си играят с уреда. Почистването и поддръжката на уреда не бива да се извършва от деца освен, ако са навършили 8 години и са под надзор на съответно лице.

Anti-bacteria System (наличие в зависимост от модела. Наличието е сигнализирано със съответен стикер вътре в камерата на уреда) - Специалното антибактериално средство, добавяно към материала, от който е изградена вътрешната част на хладилника, предпазва съхраняваните хранителни продукти от плесени, бактерии и микроорганизми, а също така предотвратява появата на неприятни миризми. Благодарение на него продуктите запазват своята свежест за по-дълго. Ако искате да разполагате с повече място във фризера, можете да извадите контейнерите и да поставите продуктите директно върху рафтовете. Това не оказва влияние върху термичната и механичната характеристика на уреда. Декларираната вместимост на фризера е изчислена при извадени контейнери.

Page 72

ИНСТАЛИРАНЕИУСЛОВИЯЗАРАБОТАНАСЪОРЪЖЕНИЕТО

Инсталиранепредипървотовключване

l Изделието трюбва да се разопакова,

да се отстранят лепенките закрепващи вратите и допълнителното оборудване. Евентуалните остатъци лепенка могат до се отстранят с деликатен детергент.

l Елемените на опаковка от стиропор

не бива да се изхвърлят. В случай на необходимост от придвижване, хладилникът-фризер трябва да бъде опакован обратно с тези стиропорени елементи, посе с полиетиленово фольо и да се закрепи с лепенка.

l Вътрешността на халдилника и на

фризера както и елементите на оборудване трябва да се измият с хладка вода с прибавка на детергент за миене на чинии, след това да се избършат и изсушат.

l Хладилникът-фризер трябва да бъде

поставен върху равен, хоризонтален и стабилен под, в сухо, проветриво и не-слънчево помещение – далеч ог източници топлина, като пр. кухня, радиатор или тръба от централно отопление, инсталация снабдяващя с топла вода и др.

l Външните повърхности на уреда могат

да бъдат предпазени със защитно фолио, което трябва да се махне.

l Трябва да се осигури хоризонталното

поставяне на изделие, съответно чрез монтаж на 2 регулирани предни крачета (фиг. 3).

l За осигуряване на безпрепятствено

отваряне на вратата, разстоянието между страничната стена на уреда (от страна на пантите на вратата) и стената на помещението е представено върху фигура 5.*

l Трябва да осигурите съответна вен-

тилация в помещението и свободна циркулация на въздуха около уреда (Фиг. 6).*

Минималнитеотстоянияотизточници топлина:

- от кухненски уреди електрически, газови и др. - 30 mm,

- от печки отопляеми с масло или въглища – 300 mm,

- от вградени фурни – 50 mm

Ако спазването на тези определени

отстояния – трябва да се прилага подходящ изолационен слой.

l Задната стена на хладилника, а осо-

бено кондензаторът и други елементи на охладителната система, не бива да се докосват с други елементи, които могат да предизвикат повреда (предимно с тръба на ТЕЦ и водопроводната).

l Недопустимо е каквото и да било

манипулиране на части от агрегата. Трябва да се обърне особено внимание, да не се повреди капилярът, видим в нишата на компресора. Тръбичката не бива да се огъва, изправя нито пък осуква.

l Повреждане на капилярната тръбичка

от страна на потребителя води да отнемане на неговите права възникващи от гаранционните условия (фиг. 8).

l В някои модели дръжката на врата-

та се намира във вътрешната част на уреда и трябва да се монтира със собствени болтове.

Присъединяваненазахранващамрежа

l Преди присъединяването препоръч-

ваме потенциометърът за регулиране на температура да се постави в положение “0” / OFF”.

l Уредът трюбва да се присъедини към

захранваща мрежа на променлив ток 230V, 50Hz, чрез правилно инсталирано електрическо гнездо, заземено и предпазено с бушон 10 A.

l Заземяване на уреда се изисква по

закон. Производителят не поема никаква отговорност поради евентуални увреждания, каквито могат да бъдат причинени на лица или предмети вседствие неспазване на предписанията възникващи от този закон.

l Не бива да се използуват адапторни

свръзки, разклонители (разпределители), двужични удължители. Ако има нужда до се приложи удължител, това може да бъде само удължител с предпазен пръстен, едногнезден – притежаващ сертификат за безопасност

VDE/GS.

l Щом се приложи удължител ( с пред-

пазен пръстен, едногнезден – притежаващ сертификат на базопасност), тогава неговото гнездо трабва да лежи на безопасното разстояние от мивки и не може да се излага на заливане с вода или други точности.

l Данните се намират върху табелка с

фабрични данни, поместена в долната част на стената във вътрешността на камера**.

Изключванеотзахранване

l Трябва да осигурим възможността,

уредът да се изключи от електрическа мрежа чрез издръпване на щепсела или превключване на двуполюсен шалтер (фиг. 9).

* Не се отнася за уреди, предназначени за вграждане ** Налична в зависимост от модела

Page 73

ОБСЛУЖВАНЕИФУНКЦИОНАЛНОСТ

Панелзауправление:

1. Индикатор на температурата

2. Temp. Set – бутон за настройка на температурата

3. Super Freeze – бутон на функцията Бързо замразяване (Super Freeze)

Настройканатемпературата

Натиснете бутон „Temp. Set”, за да зададете избраната температура; с всяко натискане на бутона температурата се променя в обхват от -14 oC до -24 oC със следната последователност:

-14 oC -> -15 oC -> -16 oC -> -17 oC -> -18 oC -> -19 oC -> -20 oC -> -21 oC -> -22 oC -> -23 oC -> -24 oC

Функция„Бързозамразяване”(SuperFreeze)

Благодарение на функцията Супер Замразяване (Super Freeze) можете бързо да намалите температурата във фризера, благодарение на което хранителните продукти ще запазят витамините и хранителните вещества и ще останат пресни за по-дълго време. l За да активирате функцията супер замразяване, трябва да натиснете бутон „Super Freeze”. Панелът ще покаже температура -25 oC.

l Функцията Супер Замразяване (Super Freeze) ще се изключи автоматично след 48 часа работа. l Можете да изключите режим „Супер Замразяване” с натискане на бутона на функцията „Супер

Замразяване” (Super Freeze) или на бутона за настройка на температурата „Temp. Set.”

Заключваненапанелазауправление(ChildLock)

Натиснете едновременно за ок. 3 секунди бутоните „Temp.Set.” и „Super Freeze”, за да отключите панела за управление.

Шкафовете не бива да се запълват преди тяхното охлаждане (min. след 4 часова работа на съоръжението).

Температуравъввътрешносттанахладилника-фризер

Зададената стойност на температурата не трябва да се променя поради промени във време на годината. Температурното нарастване на околната среда ще бъде детектирано от сензора и компресорът автоматично ше се включва за по-дълго време със цел подръжка на зададената стойност на температурата във вътрешността.

Незначителнитемпературниизменения

Незначителни температурни изменения са нормално явление и могат да се забелязват – примерно – по време на съхраняване в хладилника на големи количества пресни продукти, или след като вратата е била отворена за по-продължително време. Това няма да има значение за хранителните продукти, пък температурата бързо ще се върне към зададената стойност.

Задаотстранитескрежаотфризернатакамера,трябвада(Рис.20):

l Изключете уреда от пулта за управление, след което изтеглете щепсела от контакта. l Отворете вратата, извадете продуктите. l В зависимост от модела на уреда изтеглете изпускателния канал, намиращ се в долната част

на фризерната камера и поставете съд за събиране на водата.

l Оставете вратата отворена – това ще ускори размразяването. Допълнително можете да поста-

вите във фризерната камера съд с гореща (но не вряла) вода.

l Измийте и изсушете вътрешността на фризера. l Включете уреда съгласно съответните указания от инструкцията.

Page 74

ОБСЛУЖВАНЕИФУНКЦИОНАЛНОСТ

Съхраняване на продукти в хладилника и въвфризера

Като съхранявате хранителни продукти в това съоръжение трябва да следвате препоръкиуказанипо-долу:

lПродуктите трябва да се поставят върху

чинийки, в кутийки или опаковани във фольо. Да се разпределят равномерно по рафтове.

lТрябва да внимаваме дали храната не

докосва задната стена; ако е така, това би могло да доведе до заледяване или увлажняване на храната.

lНе бива да се поставят в хладилника съдове

с горещо съдържание.

lПродуктите, които лесно поемат чужди

миризми, като масло, мляко, бяло сирене или такива, които отделят интезивни аромати – пр. риби, колбаси, сирена – трябва да се държат опаковани във фольо или в плътно затворени кутии.

lСъхраняване на зеленчуци съдържащи

голямо количество вода ще доведе до кондензиране на водни пари над техните чекмеджета; това не пречи на правилното действие на хладилника.

lПреди да заредим зеленчуците в хладилника

те трябва добре да се осушат.

lПрекалено голямо количество влага

съкращава времето на съхранение на зеленчуци, особено на на листата.

lТрябва да съхраняваме зеленчуци не мити.

Миенето премахва естествената защита, за това по-добре е да измиваме зеленчуците непосредствено преди употреба.

lПрепоръчително е, продуктите да бъдат под-

реждани в кошчетата 1, 2, 3* до нормалната граница на запълване (фиг. 11a/11b).**

1. Опаковани продукти

2. Полица на изпарителя / полица

3. Нормална граница на запълване

4. (*/***)

lДопустимо е полагането на продукти на

рафтовете на изпарителя на фризера.*

lДопустимо е изпъкването на продуктите

на етажерката с 20-30 мм от натуралната граница на зареждане.**

lВъзможно е да се премахне долната кошница,

за да се увеличи товарното пространство, и полагане на продуктите в камерата на дъното до максимална височина.*

Замразяваненапродукни**

lМожем да замразяваме практически всички

хранителни продукти, с изключение на зеленчуци, кито се ядат сурови, примерно марули.

lЗамразяваме единствено хранителни продукти

от най-високо качество, разделени на порции предназначени за еднократно ползуване.

lПродуктите трябва да се опаковат с материали

без миризма, непроницаеми от въздух и влага, както и устойчиви към масла. Найдобри материали са: торбички, листве полиетиленово или алуминиево фольо.

l Опаковката трябва да бъде херметична,

плътно прилягаща към замразения продукт. Не бива да се прилагат стъклени опаковки.

l Пресни и топли хранителни стоки (със стайна

температура), сложени да се замразяват, не бива да се докосват с вече замразената храна.

l Препоръчва се във фризера еднократно в

период за едно денонощие да не се слагат повече свежи продукти от количеството, подадено в табелката с техническата характеристика на уреда.

l Със цел запазване добро качество на

замразяваните продукти, препоръчва се прегрупиране на намиращите се по средата на фризера замразени храни така, да не се докосват с още пресни храни.

l Препоръчва се, замразените порции да

се отместят на едната страна на шкафа, докато пресните порции за замразяване до се поставят от противоположната страна – максимално към задната и страничната стена.

l За замразяване на продуктите използвайте

означените сфери (*/***).

l Данезабравяме,чев/утемпературатавъв

фризеравлияние имат междудругото: околната температура, степента на запълванесъсхранителни продукти, честотанаотвараненавратите,степента назаледяване на фризера,нагласената стойностнатермостата.

l Ако след затварянешкафа на фризера

врататаму не можеведнага пак да се отвори,по-добре е да почакаме 1до 2 минути,докатовъзникналототампонижено наляганесекомпенсира.

Време на съхраняване на замразените продукти зависи от тяхното качество в пресно състояние преди замразяване, както и от температурата на съхранение. При запазване на температурата

-18°Cили по-ниска препоръчват се следните времена на съхранение:

Продукти Месеци

Говеждо месо 6-8 Телешко месо 3-6

Дреболии 1-2

Свинско месо 3-6

Птици 6-8

Яйца 3-6 Риби 3-6

Зеленчуци 10-12

Плодове 10-12

Камерата за бързо охлаждане не е предназначена за съхраняване на замразени хранителни продукти. В тази камера могат да се направят и съхраняват кубчета лед.***

* Отнася се за уреди, в които камерата на

фризера се намира в долната част

** Отнася се за уреди, оборудвани с фризерна

камера, означена (*/***)

*** Не се отнася за уреди, оборудвани с фри-

зерни камери, означени (*/***)

Page 75

КАКДАИЗПОЛЗВАМЕХЛАДИЛНИКАИКОНОМИЧНО?

Практичнисъвети

l Не поставяйте хладилника нито фризера

близко до радиатори, печки, нагреватели или под непосредствена слънчева светлина.

l Проверявайте дали вентилационните отвори

не са прикрити и веднъж или два пъти в годината ги изчиствайте от прах.

l Изберете подходяща температура:

Температура 6 до 8°C в хладилника и -18°C във фризера е достатъчна.

l По време на ваканционни пътувания

увеличете температурата в хладилника.

l Отваряйте вратите на хладилника и фризера

само когато е нужно. Добре е да знаете каква храна съдържат и къде точно се намира тя. Храната, която не използвате, върнете обратно в хладилника или фризера колкото е възможно по-скоро, за да не се нагрява.

l Редовно изтривайте вътрешността на

хладилника с мека кърпа с деликатен детергент. Уредите без функцията за автоматично размразяване, редовно размразявайте. Не позволявайте да се формира лед по дебел от 10 мм.

l Поддържайте уплътнителя на вратата чист,

в противен случай вратите може да не се затварят плътно. Ако уплътнителя се повреди – сменете го.

Каквоозначаватзвездите?

* Температура поне -6°C стига за съхраняване

на замразени продукти през около една седмица. Чекмеджета или камери означени с една звезда се срещат най-често в поевтините хладилници.

** Температура -12°C и по-ниска стига за

съхраняване на замразени продукти през 1-2 седмици, без да изгубят вкуса си. Но не е тя достатъчна за замразяване на хранителни продукти.

*** Замразените продукти се съхраняват преди

всичко в температура -18°C и по-ниска. Може също да се използва за замразяване на свежи хранителни продукти до 1 кг.

**** Така означен уред позволява на съхраняване

на хранителни продукти в температура пониска от -18°C и замразяване на по-големи количества храни.

Зонивхладилника

l Поради натуралното циркулиране на

въздуха, в хладилника се формират различни температурни зони.

l Най-студената зона се намира над

чекмеджетата за зеленчуци. В тази зона съхранявайте деликатни и бързо развалящи се храни като:

- риби, месо, птици,

- салами, готови ястия,

- Ястия или сладкиши съдържащи яйца или сметана,

- Свежи сладкиши, торти,

- Опаковани зеленчуци и други свежи храни с отбелязано на етикета изискване за съхранение при температура около 4°C.

l Най-топлата зона е в горната част на

вратата. Тук най-добре се съхраняват масло и кашкавал (сирене).

Продукти,коитонебитрябвалодасе съхраняватвхладилника

l Не всички продукти са подходящи

за съхраняване в хладилника. Към тях принадлежат:

- Плодове и зеленчуци чувствителни към ниски температури, като например банани, авокадо, папая, маракуя, патладжани, чушки, домати и краставици,

- Не узрели плодове,

- Картофи

Примерноразпределениенасъхраняванитев хладилника-фризерпродукти(Рис.12).

Page 76

ОТСТРАНЯВАНЕНАЛЕД,МИЕНЕИПОДРЪЖКА

За почистване на корпуса и пластмасовите части на уреда никога не използвайте разтворители и остри абразивно почистващи средства (например прахове или почистващо мляко)! Да се използват само деликатни течни почистващи средства и меки кърпи. Не използвайте гъби.

Премахваненазаледяваненахладилника***

l На задната стена на хладилника се отлага

лед, който се отстранява автоматично. По време на премахване заледяването, заедно със кондензирала течност, в отвора на водосточната тръбичка могат да попаднат замърсявания. Това може да предизвика запушването му. В такъв случай отворът трябва да бъде внимателно прочистен със буталото (фиг. 13).

l Съоръжението работи циклично: охлажда

(тогава на задната стена се отлага лед) после премахва заледяването (капките се стичат по задната стена).

Предида започнемс почистването безусловнотрябвадаизключимуреда отзахранване,катоизвадимщепсела отгнездотона захранваща мрежа, изключимилиотвиембушона.Небива даседопускапроникванетонаводадо панеланауправлениеилиосветление.

l Не се препоръчва употребата на аерозолни

средства за размразяване. Те могат да причинят възникване на експлозивни смеси, да съдържат разтворители които могат да нарушат пластмасовите части на уреда, и дори да бъдат вредни за здравето.

l Трябва да обърнем внимание, по възможност

водата използувана за миене да не се стича през отвеждащ отвор към съда на изпарителя.

l Цялото съоръжение с изключение на

уплътнителя на вратата трябва да се измие с разтвор на деликатен детергент. Уплътнителят на вратата трябва да се почисти с помощта на чиста вода и да се избърше до сухо.

l Трябва да се измият много старателно

всичките елементи на оборудването (кутии за зеленчуц, балкончета, стъклени рафтове и др.).

Премахваненазаледяваненафризера**

l Препоръчва се да обединим премахването

на заледяване на фризера със измиване на изделието.

l По-голямото натрупване на леда в/у

замразяващите повърхности пречи на ефикасността на действие на уреда и води до увеличено консумиране на електрическа енергия.

l Препоръчително е съоръжението да се

размразява най-малко един или два пъти годишно.

l Ако вътре има продукти, тогава копчето

трюбва да се постави в положепието max. за ок 4 часа преди планираното размразяване. Това ще направи възможно съхраняването им в температура на околната среда за по-дълго време.

l След изваждането на храната от фризера

трябва да я сложим в една купа, да се овие с няколко пласта вестникова хартия, после с одеяло и да се постави на прохладно място.

l Размразяването на фризера трябва да

се провежда възможно бързо. По-дълго съхраняване на хранителни продукти при

стайната температура съкращава време на тяхната годност за употреба.

Задаотстранитескрежаотфризерната камера,трябвада**:

l Изключете уреда от пулта за управление,

след което изтеглете щепсела от контакта.

l Отворете вратата, извадете продуктите. l В зависимост от модела на уреда изтеглете

изпускателния канал, намиращ се в долната част на фризерната камера и поставете съд за събиране на водата.

l Оставете вратата отворена – това ще ускори

размразяването. Допълнително можете да поставите във фризерната камера съд с гореща (но не вряла) вода.

l Измийте и изсушете вътрешността на фри-

зера.

l Включете уреда съгласно съответните ука-

зания от инструкцията.

Автоматично премахване на заледяване на фризера****

Камерата на хладилника е снабдена с функцията на автоматично премахване на заледяването. Все пак, върху задната стена на хладилния шкаф може да се създава заледяване. Обикновено става така, когато в хладилника се съхраняват много пресни хранителни продукти.

Автоматично премахване на заледяване на фризера****

Камерата на фризера е снабдена с функцията на автоматично премахване на заледяване (no-frost). Храната е замразявана с помощта на охлаждан въздух в движение, влажността от фризера е извеждана навън. В резултат във фризера не се натрупва излишно заледяване, пък продуктите не примръзват един към друг.

Ръчноизмиваневътрешносттанахладилникаифризера.****

Препоръчва се, поне един път годишно шкафът на хладилника и фризера да се измият. Това предпазва от развъждане на бактерии и неприятни миризми. Трябва да изключим цялото изделие с бутон (1), да извадим всичките продукти и да имием използувайи воден разтвор на деликатен детергент. На края избърсваме камерите със сухо парцалче.

Изважданеислаганенарафтове*****

Извадете рафта, а след това го сложете докрай така, че резето на рафта да пасне към вдлъбнатата част на релсата (Рис. 15).

Изважданеипоставянеобратнона балкончето*****

Повдигаме балкончето, изваждаме а след това поставяме отгоре обратно в желаното положение (фиг. 16).

Вникакъвслучайнавътревъв фризеранебивадасеслага електрическинагревателс вентилатор,нитопъксешоарзакоса.

** Отнася се за уреди, оборудвани с фризера

камера, означена (*/***). Не се отнася за уреди със система против образуване на скреж

*** Отнася се за уреди, оборудвани с фризера

камера. Не се отнася за уреди със система против образуване на скреж

**** Отнася се за уреди, оборудвани със систе-

ма против образуване на скреж

***** Не се отнася за хоризонтални фризери.

Page 77

НАМИРАНЕНАДЕФЕКТИ

Прояви Възможнипричини Начиннаотстраняване

- проверяваме, дали щепселът е сложен правилно в гнездото на захранваща мрежа

- проверяваме, дали захран-ващ кабел на

Съоръжението не работи

Осветлението вътре в камерата не работи

Съоръжението охлажда и/или замразява твърде слабо

Съоръжението работи непрекъснато

В долната част на хладилника се събира вода

Звуци различаващи се от нормалната работа на съоръжението

Прекъсване в електрическата

Крушката не е затегната или е изгоряла (При уреди с осветителни крушки).

Грешна настройка на регулатора Преместете копчето за по-висока позиция Температурата на околната среда е по-

висока или по-ниска от температурата, подадена в техническата характеристика на уреда.

Уредът стои на твърде слънчево място или в близост до източник на топлина

Еднократно зареждане с глямо количество топли продукти

Затруднено движение на въздуха във вътрешността на уреда

Затруднено движение на въздуха зад уреда

Вратите на хладилник/фризер се отварят твърде често и/или стоят отворени прекалено дълго

Вратите не се затварят

- отваряме вратите по-рядко и/или съкращаваме времето, когато вратите стоят отворени

- продукти и кутии поставяме така, те да не затрудняват затваряне на вратите

Неправилно положение на регулаторен потенциометър

Останалите причини както в пкт. „Съоръжението охлажда и/или замразява твърде слабо”

Отвеждащ отвор за вода е задръстен (отнася се за уреди с отвор за изтичане на водни капки)

Затруднено движение на въздуха във вътрешността на уреда

Уредът не стои хоризантално - да се регулира положението

Уредът се допира до мебели и/или други предмети

съоръжението не е повреден

- проверяваме, дали има ел. напрежение в гнездото, като присъединяваме там други съоръжения, пр. нощна лампичка

- проверяваме, дали уредът е включен чрез нагласяване на термостата в позиция по-голяма от „0” / „OFF”.

- провери предишната точка “Съоръжението не работи „ – затягаме или подменяме изгорялата крушка (При уреди с осветителни крушки).

- уредът се адаптира за работа в температура, която е подадена в табелката с техническата характеристика на хладилника-фризер.

- сменяме място на поставяне на уреда според инструкция на употреба

- изчакваме до 72 часа докато се охладят (замразят) продуктите и до постигане желаната вътрешна температура

- Хранителните продукти и кутии поставяме така, те да не се допират до задната стена на хладилника

- отместваме уреда откъм стената до мин. 30

- отваряме вратите по-рядко и/или съкращаваме времето, когато вратите стоят отворени

- продукти и кутии поставяме така, те да не затрудняват затваряне на вратите

- проверете дали температурата на околната среда не е по-ниска от обхвата на климатичния клас

- натискаме уплътнението

- преместваме положението на по-ниска позиция

- проверяваме според предишния пкт. „Съоръжението охлажда и/или замразява твърде слабо”

- прочистваме отвеждащ отвор на вода (виж инструкция за употреба раздел - „Премахване на заледяване от хладилника”)

- Хранителните продукти и кутии поставяме така, те да не се допират до задната стена на уреда

- уредът да се постави свободно така, че да не докосва други предмети

По време на нормалното експлоатиране на хладилника могат да се появят различни видове звуци, които нямат никакво влияние върху правилната работата на хладилника. Звуци, които могат да бъдат лесно ликвидирани: lШум, появяващ се когато хладилника не е добре нивелиран - нивелирайте с помощта на регулируемите

предни крачета на хладилника. Евентуално подложете мек материал под задните крачета, особено ако подовата настилка е от керамични плочки.

lТъркане в мебелите край хладилника – отдръпнете хладилника. lСкърцане на рафтовете или чекмеджетата в хладилника – извадете и отново сложете рафта или

чекмеджето. lЗвуци от докосващи се бутилки в хладилника – отдалечете бутилките. Звуците, които могат да се появят по време на правилната работа на хладилника могат да бъдат предизвикани от работата на термостата, агрегата (включване), системата за охлаждане (свиване и разширяване на материала под влиянието на разликата в температурата и действието на охлаждането).

Page 78

ОПАЗВАНЕНАОКОЛНАТАСРЕДА

Защитанаозоннияслой

За изработка на нашите изделия приложени са хладилни агенти и детергенти на 100% без съдържание на FCKW и FKW, което влияе положително в/у опазване на озонния слой и

отслабване на парниковия ефект. Приложената модерна технология и благоприятна за околната среда изолация водят до ниска консупмирана мощност.

Рециклингнаопаковката

Нашите опаковки са изработени от материали благоприятни за околната среда, подходящи за повторна употреба:

lВъншна опаковка от картон / фольо lФорма от лишен от съдържанието FCKW

стиропор -полистирен (PS)

lФольо и чували от полиетилен (PE)

УНИЩОЖАВАНЕ/ПОВТОРНАУПОТРЕБАНАУРЕДИ

Ако няма повече да употребяваме изделието, преди да изхвърлим износеното устройство трябва да отрежем захранващия кабел. Това съоръжение е оз-

начено в съгласие с Европейска Директива 2002/96/ES. Такова обозначение информира, че износеното съоръжение не може да бъде изхвърляно заедно с битови отпадъци на домакинства. Потребителят е длъжен да го предаде на сервиз водещ събиране на износени електрически и електронни уреди. Сервизи занимаващи се със събиране, в това локалните събиращи пунктове, магазини и окръжни единици, съсдават съответната система даваща възможност на предаване/обслужване на такива износени уреди.

Правилното поведение относно износени електрически и електронни съоръжения позволява да се избегнат вредните влияния и последици за здраве на хората и за околната среда, които се дължат на опасните съставки и неправилното складиране и преработка на такива съоръжения.

КЛАСКЛИМАТИЧЕН

Информация за Клас климатичен се намира върху паспортната таблица. Тя показва, при каква температура на околната среда (т.е. помещението, в което работи) изделието действува оптимално (правилно).

Класклиматичен Допустимататемпературанаок.среда

SN от +10°C до +32°C N от +16°C до +32°C ST от +16°C до +38°C T от +16°C до +43°C

Page 79

ГАРАНЦИЯ

Гаранция

Гаранционните услуги – според гаранционната карта. Производителят не носи отговорност за вреди, причинени от неправилно боравене с продукта.

Декларация на производителя

Производителят декларира, че продуктът отговаря на съществените изисквания на европейските директиви, изброени по-долу:

• Директива 2014/35/ЕО за ниско напрежение

• Директива 2014/30/ЕО за електромагнетична компатибилност

• Директива 2009/125/EO

• Директива RoHS 2011/65/EO

и поради това продуктът е маркиран с и му е издадена декларация за съответствие на разположение на надзорните органи на пазара.

Page 80

ČESTITAMOVAMIZBORUREĐAJAMARKEHANSA

POŠTOVANI! Ovajuređajjespojizuzetnojednostavneupotrebeisavršeneefektivnosti.Svakiproizvodjepre napuštanjafabrikepreciznopregledansatačkegledištabezbednostiifunkcionalnosti.

MolimoVasdaprepokretanjauređajapažljivopročitateinstrukcijuzaupotrebu.

Ilustracije u ovom uputstvu za upotrebu imaju preglednu ulogu. Puna oprema

uređaja opisana je u odgovarajućem

poglavlju.

Uređaj je namenjen isključivo za kućnu

upotrebu.

Proizvođač pridržava pravo na promene koje ne utiču na rad uređaja.

Page 81

NAPOMENEOBEZBEDNOJUPOTREBI

Neke informacije u ovom uputstvu su standardne za

razne tipove uređaja (frižidere, frižidere-zamrzivače ili zamrzivače). Informacija o vrsti Tvog uređaja nalazi se u Katri Proizvoda koja je isporučena sa uređajem. Proizvođač ne snosi odgovornost za štetu prouzrokovanu nepridržavanjem pravila navedenih uovoj instrukciji. Molimo da sačuvate ovu instrukciju u cilju korištenja u budućnosti ili davanja eventualnom sledećem korisniku. Ovaj uređaj nije namenjen za upotrebu od strane lica (uključujući i decu) sa smanjenim zičkim, senzornim ili

mentalnim sposobnostima ili onih koji nemaju dovoljno

znanja i iskustva. U slučaju da dođe do upotrebe ovog uređaja odstrane navedenih lica neophodan je nadzor i

davanje instrukcija osobe koja je odgovorna za njihovu bezbednost. Obratitiposebnu pažnju da uređaj ne koriste deca ostavljena bez nadzora. Ne dozvoljavati da se deca igraju sa

uređajem. Zabranjeno je sedanje na pomičnim elementima i vešanje na vratima. Frižider-zamrzivač ispravno radi u temperaturi okoline koja je navedena u tablici sa tehničkom specikacijom.

Ne koristiti ga u podrumu, na ulazu, u vikendicama bez grejanja u jesen i zimi. Prilikom postavljanja, pomeranja, dizanja, ne hvatati za

dršku vrata, ne povlačiti za parni kondenzator i ne dirati

sistem kompresora .

Frižider-zamrzivač prilikom transporta ne naginjati više od 40° od vertikale. Ako je došlo do takve situacije, uključivanje uređaja može da nastupi min. 2 sata posle

njegovog postavljanja (crt. 2).

Pre svake operacije vezane uz održavanje izvući utikač iz mrežne utičnice. Ne povlačiti za kabel, nego uhvatiti korpus utikača. Zvukovi slični lupanju ili pucanju su prouzrokovani šire-

njem i skupljanjem delova zbog promene temperature. Iz bezbednosnih razloga samostalno ne popravljati ure-

đaj. Popravke koje obavljaju osobe bez odgovarajućih kvalikacija mogu da uzrokuju ozbiljnu opasnost po korisnika uređaja.

Page 82

NAPOMENEOBEZBEDNOJUPOTREBI

Prozračiti na nekoliko minuta prostoriju u kojoj se nalazi uređaj (prostorija mora da ima najmanje 4 m visine3; za proizvod sa izobutanom/R600a) u slučaju oštećenja sistema za hlađenje

Ne zamrzavati namirnice koje su u najmanjem stepenu

već zamrznute. U odeljku zamrzivača ne čuvati pića u bocama i konzervama, posebno gazirana pića sa ugljen dioksidom.

Boce i konzerve mogu da popucaju.

Ne jesti zamrznute proizvode direktno izvađene iz zamrzivača (sladoled, kocke leda, itd.), njihova niska temperatura može da prouzrokuje ozbiljne promrzline. Paziti da se ne ošteti protok rashladnog kruga, np probušeni kanali rashladnog sredstva u parnom kompresoru, lomljenje cevi. Ispušteni rashladni medij je zapaljiv. U slučaju kontakta sa očima oprati ih čistom vodom

i odmah se obratiti lekaru.

Ako se kabel za napajanje ošteti, trebali bi da ga promenimo u ovlaštenoj servisnoj tački. Uređaj služi za čuvanje hrane, ne koristiti ga za druge

ciljeve.

Uređaj potpuno isključiti iz mreže (izvući utikač iz mrežne utičnice) tokom obavljanja takvih aktivnosti kao čišćenje, održavanje ili promena položaja. Uređaj mogu da koriste deca starija od 8 godina i osobe sa umanjenim  zičkim, senzornim ili psihičkim sposobnostima i osobe koje ne poseduju odgovarajuće isku-

stvo i znanje ako su pod nadzorom ili su dobile uputstva

za bezbedno korišćenje uređaja i ako razumeju opasnosti koje korišćenje uređaja sa sobom nosi. Deca ne smeju da se igraju sa uređajem. Čišćenje i održavanje uređaja ne smeju da obavljaju deca bez nadzora.

Page 83

NAPOMENEOBEZBEDNOJUPOTREBI

Anti-bacteria System (zavisi od modela. Njegovu prisut-

nost signalizuje odgovarajuća nelepnica u unutrašnjosti komore uređaja) - Specijalno sredstvo protiv bakterija koje je dodano u materijal od kojeg je izrađena unutrašnjost frižidera, štiti namirnice koje su njemu pohranjene od plesni, bakterija, mikroorganizama i ujedno štiti od neugodnog mirisa. Zahvaljujući tome namirnice duže održavaju svežinu. U cilju dobijanja što više mesta u zamrzivaču moguće je vađenje ladice i stavljanje namirnica direktno na police. To nema uticaj na termičke ni mehaničke osobine uređaja. Zapremina zamrzivača je izračunata sa izvađenim

ladicama.

Page 84

INSTALACIJAIUSLOVIRADAUREĐAJA

Instalacija pre prvog pokretanja

l Ukloniti ambalažu sa proizvoda, ukloniti

trake za lepljenje koje štite vrata i opremu. Eventualne ostatke lepka možemo

da uklonimo delikatnim sredstvom za pranje.

l Ne bacati delove ambalaže od stiropora.

U slučaju neophodnosti ponovnog prevoženja frižider-zamrzivač zapakovati u elemente od stiropora i foliju i zaštititi

trakom za lepljenje.

l Unutrašnjost frižidera i zamrzivača i

elemente opreme oprati mlakom vodom

sa dodatkom sredstva za pranje suđa, posle toga prebrisati i osušiti.

l Frižider-zamrzivač postaviti na ravnoj,

horizontalnoj i stabilnoj površini, u suvoj, provetrenoj, neosunčanoj prostoriji, što dalje od izvora topline, kao što su

kuhinja, radijator centralnog grejanja, cevi centralnog grejanja, instalacija tople vode, itd.

l Na vanjskim površinama proizvoda može

da se pojavi zaštitna folija koju treba

ukloniti.

l Podešavamo odgovarajući horizontalni

položaj, uvrčući 2 regulisane nožice (Crt.

3).

l Za slobodno otvaranje vrata udaljenost

između bočnog zida proizvoda (od strane šarke vrata) i zida prostorije predstavljena je na crtežu 5.*

l Pobrinuti se za odgovarajuću ventilaciju

prostorije i slobodnu cirkulaciju vazduha

sa svih strana uređaja (Crt. 6).*

Minimalne udaljenosti od izvora topline:

- od električne pećnice, pećnice na gas i

ostalih - 30 mm,

- od peći na ulje ili ugalj - 300 mm,

- od ugradbenih rerni - 50 mm

Ako nije moguće održavanje više nave-

denih udaljenosti upotrebiti odgovaraju-

ću izolacionu ploču.

l Zadnja stenka frižidera, a posebno

kondenzator i ostali elementi sistema

za hlađenje ne mogu da budu u dodiru

sa ostalim elementima koji mogu da

prouzrokuju oštećenja, posebno sa CO

cevi i cevi za dovod vode).

l Nedopuštena je bilo kakva manipulacija

delovima agregata. Posebnu pažnju obratiti da se ne bi oštetila kapilarna cevčice koja je vidljiva u udubini za kompresor. Ta cevčica ne može da bude

savijana, izravnavana ili omotavana.

l Oštećenje kapilarne cevčice od strane

korisnika poništava prava koje daje

garanacija (crt. 8).

l U izabranim modelima drška za vrata

nalazi se unutar proizvoda i treba je

pričvrstiti svojim odvijačem.

Uključivanjenapona

l Pre priključivanja preporučuje se pode-

šavanje dugmeta regulatora temperature u položaj „OFF“ ili drugi koji uzrokuje isključivanje uređaja iz mreže (Vidi stranicu

sa opisom upravljanja).

l Uređaj uključiti u mrežu naizmenične

struje 230V, 50Hz, pomoću ispravno instalirane električne utičnice, sa uzemljenjem i osiguračem 10 A.

l Uzemljenje uređaja određuju zakonski

propisi. Proizvođač ne snosi odgovornost u vezi sa potencijalnim štetama na

osobama ili predmetima prouzrokovane

nepridržavanjem zakonskih propisa.

l Ne upotrebljavati adaptere, višestruke

utičnice, dvožilne produžetke. Ako je neophodna upotreba produžetka, to može da bude produžetak sa zaštitnim poklopcem i jednom utičnicom koji po-

seduje atest sigurnosti VDE/GS.

l Ako je primenjen produžetak (sa zaštit-

nim poklopcem i atestom sigurnosti),

njegova utičnica mora da se nalazi u

sigurnoj udaljenosti od sudopera i ne

može da bude izložena na delovanje

vode ili otpadnih voda.

l Podaci se nalazena nazivnoj pločici,

smeštenoj na dnu stenke unutar komore frižidera**.

Isključivanjeizstruje

l Obezbediti mogućnost isključivanja

uređaja iz električne mreže, izvlačenjem utikača ili isključivanjem dvopolnog prekidača. (crt. 9).

* Ne tiče se uređaja za ugrađivanje

** Zavisi od modela

Page 85

UPOTREBAIFUNKCIJE

Komandnaploča

1. Indikator temperature

2. Temp. Set – dugme za regulaciju parametara temperature

3. Super Freeze – dugme funkcije Brzo Zamrzavanje (Super Freeze)

Podešavanjetemperature

Pritisnuti dugme „Temp. Set” za podešavanje izabrane temperature; svako pritiskanje dugmeta uzrokuje odgovarajuću promenu temperature u rasponu od -14 oC do -24 oC prema nižoj sekvenciji:

-14 oC -> -15 oC -> -16 oC -> -17 oC -> -18 oC -> -19 oC -> -20 oC -> -21 oC -> -22 oC -> -23 oC -> -24 oC

Funkcija „Brzo Zamrzavanje” (Super Freeze)

Zahvaljujući funkciji Super Zamrzavanje (Super Freeze) možemo da brzo snizimo temperaturu u zamrzivaču, zahvaljujući tome prehrambeni proizvodi zadržavaju vitamine i nutrijente i duže održavaju svežinu.

l Pritisnuti dugme „Super Freeze” za aktiviranje funkcije super zamrzavanja. Tabla pokazuje tempera- turu -25 oC.

l Funkcija Super Zamrzavanje (Super Freeze) se automatski isključuje posle 48 sati. l Mod „Super Zamrzavanje” možemo da isključimo pritiskanjem dugmeta funkcije „Super Zamrzavan-

ja” (Fast) ili dugmeta za podešavanje temperature „Temp. Set.”

Blokada kontrolne table (Child Lock)

Istovremeno pridržati kroz 3 sekunde dugmad „Temp.Set.” i „Super Freeze” za odblokiranje kontrolne

table.

Ne puniti odeljke pre

hlađenja (min. Po 4 sata) rada uređaja.

Temperaturaunutarodeljkafrižidera/zamrzivača

Ne menjati parametre temperature zbog promene godišnjih doba. Porast temeperature okoline otkriva senzor i kompresor se automatski uključuje na duže vreme da bi se održala temperatura koja je podešena

unutar odeljaka.

Male promene temperature

Male promene temperature su normalna pojava i mogu da se pojave na primer tokom čuvanja u frižideru velike količine svežih namirnica ili kad su vrata duže vremena bila otvorena. To neće da ima uticaj na prehrambene proizvode, a temperatura se brzo vraća na prethodno podešeni nivo.

U cilju uklanjanja inja ( Crt. 20):

l Isključiti uređaj pomoću komandne table, posle toga izvaditi utikač iz utičnice. l Otvoriti vrata, izvaditi namirnice. l Ovisno od modela izvaditi odvodni kanalić koji se nalazi u donjem delu komore zamrzivača i

podmetnuti posudu.

l Ostaviti otvorena vrata, to ubrzava proces odmrzavanja. Dodatno u komoru zamrzivača je moguće

staviti posudu sa vrelom (ale ne kipućom) vodom.

l Oprati i osušiti unutrašnjost zamrzivača. l Pokrenuti uređaj shodno sa odgovarajućom tačkom u uputstvima.

Page 86

UPOTREBAIFUNKCIJE

Pohranjivanjenamirnicaufrižideruizamrzivaču

Prilikompohranjivanjanamirnicauovomuređajupridržavatiseinstrukcijezaupotrebu.

lProizvode stavljati na tanjiiriće, u spremnike ili

pakovati u foliju za hranu. Ravnormerno raspo-

rediti po površini polica.

lObratiti pažnju da hrana ne dodiruje zadnju

stenku, ako dodiruje može da uzrokuje inje ili vlaženje namirnica.

lU frižider ne stavljati vruće posude. lProizvode koji lako primaju strane mirise, kao

maslac, mleko, beli sir i takve koji imaju intenzivni miris, np. ribe, suvomesnati proizvodi, sirevi – čuvati na policama umotane u foliju ili u nepropusnim spremnicima.

lPohranjivanje povrća koje sadržava veliku koli-

činu vode uzrokuje kondenzaciju vodene pare iznad spremnika za povrće; to ne smeta tokom pravilnog rada frižidera.

lPovrće dobro osušiti pre ostavljanja u frižideru. lPrevelika koncentracija vlage skraćuje vreme

pohranjivanja povrća, posebno lisnatog.

lČuvati neoprano povrće. Pranje uklanja prirod-

nu zaštitu, zato je bolje oprati povrće pre upotre-

be.

lPreporučujemo slaganje proizvoda u košarica-

ma 1, 2, 3* do prirodne granice popunjenosti (Crt. 11a/11b).**

1. Pakovani proizvodi

2. Polica isparivača / polica

3. Prirodna granica popunjenosti

4. (*/***)

lDopušteno je slaganje namirnica na žičanim po-

licama isparivača zamrzivača.*

lDopušteno je slaganje proizvoda na polici 20-30

mm više od prirodne granice popunjenosti.**

lMoguće je uklanjanje donje ladice zbog pove-

ćavanja zapremine i pohranjivanje namirnica u

komori na dnu do max. visine.*

Zamrzavanje namirnica **

lMožemo da zamrzavamo praktički sve prehram-

bene proizvode, osim salata, np. zelene salate.

lZa zamrzavanje koristimo isključivo povrće najvi-

šeg kvaliteta, podeljeno na porcije namenjene za

jednokratnu konzumaciju.

lNamirnice pakovati u materijale bez mirisa,

otporne na prolaz vazduha i vlage i otporne na

masnoće. Najbolji materijali su: vrećice, ambalaža od polietilenske i aluminijumske folije.

l Pakovanje bi trebalo da bude nepropusno i dobro

prilegati uz zamrznute proizvode. Ne koristiti

staklenu ambalažu.

l Sveže i tople namirnice (u temperaturi okoline)

koje su stavljene na zamrzavanje ne bi trebale

da budu u dodiru sa već zamrznutom hranom.

l Preporučuje se da se dnevno u zamrzivač ne

stavlja jednokratno više svežih namirnica od količine navedene u nazivnoj pločici sa tehničkom specikacijom uređaja.

l Zbog održavanja dobrog kvaliteta zamrznutih

namirnica preporučeno je grupisanje namirnica iz srednje ladice zamrzivača tako da ne dolaze u dodir sa hranom koja još nije zamrznuta.

l Preporučujemo da zamrznute porcije prebacite

na jednu stranu ladice , a sveže porcije za

zamrzavanje ostaviti sa suprotne strane maksi-

malno približne zadnjoj i bočnoj stenki ladice.

l Za zamrzavanje namirnica koristiti prostor ozna-

čen (*/***).

l Pamtitidanatemperaturuukomorizamrziva-

čaimajuuticajizmeđuostalog:temperatura

okoline, stepen popunjenosti namirnicama, učestalostotvaranjavrata,parametritermostata.

l Akoseposlezatvaranjakomorezamrzivača

vratanemoguodmahdaotvore,pričekajte1

do 2 minuta, pod se ne izravna podpritisak.

Vreme pohranjivanja zamrznutih proizvoda zavisi

od njihovog kvaliteta u svežem stanju pre zamrzavanja i od temperature čuvanja. Pri temperaturi -18°C ili nižoj preporučujemo sledeće periode čuvanja:

Namirnice Meseci

Govedina 6-8

Teletina 3-6

Iznutrice 1-2

Svinjetina 3-6

Piletina 6-8

Jaja 3-6

Ribe 3-6

Povrće 10-12

Voće 10-12

Komora za brzo hlađenje ne služi za čuvanje zamrznute hrane. U toj komori možemo da pravimo i čuvamo kocke leda.***

* Tiče se uređaja sa komorom zamrzivača u

donjem delu uređaja

** Tiče se uređaja koji poseduju komoru

zamrzivača (*/***)

*** Ne tiče se uređaja opremljenih sa komorama

zamrzavanja označenih (*/***)

Page 87

KAKOEKONOMIČNOKORISTITIFRIŽIDER

Praktičnisaveti

l Ne postavljati frižider niti zamrzivač u blizini

radijatora, pećnica ili stavljati na mestu na koje direktno padaju sunčane zrake.

l Proveriti da otvori za ventilaciju nisu pokriveni.

Jedanput, dvaput godišnje čistiti i ukloniti prljavštinu.

l Izabrati odgovarajuću temperaturu: temperatura

6 do 8°C u frižideru ili-18°C u zamrzivaču je

dovoljna.

l U slučaju odlaska na godišnji odmor, povisiti

temperaturu u frižideru.

l Vrata frižidera ili zamrzivača otvarati samo kad

je to neophodno. Dobro je znati kakve namirni-

ce se nalaze u frižideru i gde se tačno nalaze. Neiskorištene namirnice što pre ponovo staviti u frižider ili zamrzivač dok se ne ugriju.

l Redovno brisati unutrašnjost frižidera krpicom

namočenom u delikatnom deterdžentu. Uređaje

bez funkcije automatskog odmrzavanja, regularno odmrzavati. Ne dopustiti da nastene sloj inja

debljine veće od 10 mm.

l Brtvu pored vrata čistiti, u protivnom vrata mogu

da se ne zatvaraju do kraja. Uvek menjati oštećenu brtvu.

Štaznačezvezdice?

* Temperatura koja nije viša od -6°C dovoljna je

za čuvanje zamrznutih namirnica oko 7 dana. Ladice ili komore koje su označene jednom zvezdicom (najčešće) susrećemo u jeftinijim frižiderima.

** Na temperaturi nižoj od -12°C možemo da

čuvamo namirnice 1-2 sedmice bez gubitka

njihovog ukusa. Nije dovoljna za zamrzavanje namirnica.

*** Uglavnom se koristi za zamrzavanje namirnica

na temperaturi ispod -18°C. Omogućava zamrzavanje sveže hrane težine do 1 kg.

**** Tako označeni uređaj omogućava čuvanje

namirnica na temperaturi ispod -18°C i zamrza-

vanje većih količina hrane.

Zonetemperaturaufrižideru

l Sa obzirom na prirodnu cirkulaciju vazduha, u

komori frižidera pojavljuju se zone raznih temperatura.

l Najhladnija zona nalazi se direktno iznad ladica

za povrće. U toj zoni pohranjivati delikatne namirnice koje se lako kvare kao:

- ribe, meso, piletina,

- suvo meso, gotova jela,

- jela ili kolače koji sadržavaju jaja ili vrhnje,

- sveže testo, razna testenina,

- pakovano povrće i ostale sveže namirnice hranu sa etiketom koja nalaže čuvanje na tem-

peraturi oko 4°C.

l Najtoplije je u gornjem delu vrata. Tu je najbolje

ostaviti maslac i sireve.

Proizvodikojenebitrebalodržatiufrižideru

l Postoje namirnice koje nisu prilagođene za

frižider. U toj grupi su:

- voće i povrće osetljivo na niske temperature, kao što su banane, avokado, papaja, marakuja, patlidžani,

paprika, paradajz i krastavci,

- nezrelo voće,

- kropmir.

Primerrasporedanamirnicauuređaju(Crt.12).

Page 88

UKLANJANJEINJA,PRANJEIODRŽAVANJE

Za čišćenje kućišta i plastičnih delova uređaja nikad ne koristiti razređivače ili oštra, sredstva za ribanje (np. praškove ili mleko za čišćenje)! Koristiti samo delikatna tečna sredstva za pranje i meke krpice. Ne koristiti sunđere.

Uklanjanjeinjaizfrižidera***

l Na zadnjoj stenci pretinca frižidera stvara se inje

koje se automatski uklanja. Za vreme uklanjanja inja zajedno sa otopljenom vodom u odvodnu cev

može da uđe prljavština. To može da prouzrokuje zaštopavanje otvora. U tom slučaju delikatno pročistiti otčepljivačem (Crt. 13).

l Uređaj radi u ciklusima: hladi (tada se na zadnjoj

stenci taloži inje), posle toga uklanja inje (kapi koje

cure po zadnjoj stenci).

Prečišćenja uvekisključiti uređajiz mreže,izvaditi utikačizmrežeutičnice, isključitiiliodvrnutiosigurač.Nemožemodopustitidavodadođedokomandne pločeilirasvete.

l Ne preporučujemo sredstva za odmrzavanje

u aerosolu. Mogu da prouzrokuju nastajanje

eksplozivnih smesa, sadržavaju razređivače koji oštećuju plastične delove uređaja, pa čak i da štete zdravlju.

l Obratiti pažnju da po mogućnosti voda kojom

peremo ne utiče u otvor koji vodi u spremnik za

isparavanje.

l Celi uređaj, osim brtve za vrata, prati delikatnim

deterdžentom. Brtvu za vrata čistiti čistom vodom i osušiti krpom.

l Ručno temeljno oprati sve elemente opreme

(spremnike za povrće, police, satklene police,

itd.).

Uklanjanjeinjaizzamrzivača**

l Uklanjanje inja iz zamrzivača je dobro povezati

sa čišćenjem uređaja.

l Veća količina leda na površinama za zamrza-

vanje otežava efikasni rad uređaja i uzrokuje povećanu potrošnju električne energije.

l Preporučujemo da odmrzavate uređaj jedanput,

dvaput godišnje.

l Ako se unutra nalaze namirnice, podesiti regu-

lator u položaj max.a oko 4 sata pre planiranog odmrzavanja. To će da nam omogući duže čuvanje namirnica u temperaturi okoline.

l Posle vađenja namirnica iz zamrzivača, omotati

ih sa nekoliko slojeva novina, omotati u deku i

čuvati na hladnom mestu.

l Odmrzavanje zamrzivača trebali bi da obavimo

što brže. Duže ostavljanje namirnica na temperaturi okoline skraćuje njihov rok upotrebe.

U cilju uklanjanja inja:**

l Isključiti uređaj pomoću komandne table, posle

toga izvaditi utikač iz utičnice.

l Otvoriti vrata, izvaditi namirnice. l Ovisno od modela izvaditi odvodni kanalić koji

se nalazi u donjem delu komore zamrzivača i

podmetnuti posudu.

l Ostaviti otvorena vrata, to ubrzava proces

odmrzavanja. Dodatno u komoru zamrzivača je moguće staviti posudu sa vrelom (ale ne kipućom) vodom.

l Oprati i osušiti unutrašnjost zamrzivača. l Pokrenuti uređaj shodno sa odgovarajućom

tačkom u uputstvima.

Аутоматскоотапањефрижидера****

Комора фрижидера је опремљена функцијом аутоматског отапања, иако на задњој стени коморе замрзивача може се формирати мраз. Разлог за то је већа количина свежих намирница чуваних у комори фрижидера.

Аутоматскоотапањезамрзивача****

Комора замрзивача је опремљена функцијом аутоматског отапања (no-frost). За замрзавање хране користи се охлађен циркулисан ваздух, а влага изнутра коморе замрзивача је одвођена напоље. Захваљујући томе у замрзивачу се не формира вишак леда и мраз, а намирнице се не спајају.

Ручнопрањекоморефрижидераи замрзивача****

Препоручујемо прање коморе фрижидера и замрзивача барем једном годишње. Прање спречава бактерије и непријатне мирисе. Искључити апарат типком (1), испразнити коморе и опрати користећи воду и нежни детерџент. На крају осушити коморе крпицом.

Vađenjeiumetanjepolica*****

Izvući policu, a posle toga je ubaciti do kraja dok se kvačica ne nađe u vodilici (Crt. 15).

Vađenjeiumetanjepolice*****

Dignuti policu, izvaditi i umetnuti odozgo u željeni položaj (Crt. 16).

Niukojemslučajuuzamrzivačstavljati električnugrejalicu,ventilator,nitifem

za kosu.

** Tiče se uređaja koji poseduju komoru zamrzi-

vača (*/***). Ne tiče se uređaja sa sistemom

bez vlage i leda

*** Tiče se uređaja koji poseduju komoru za

hlađenje. Ne tiče se uređaja sa sistemom bez

vlage i leda

**** Tiče se uređaja sa sistemom bez vlage i leda ***** Ne tiče se zamrzivača škrinja

Page 89

REŠAVANJEPROBLEMA

Simptomi Mogućiuzrok Rešenjeproblema

- proveriti da li je utikač pravilno utaknut u utičnicu električne mreže

Uređaj ne radi

Ne radi rasveta unutar odeljka

Uređaj preslabo

hladi i/ili zamrzava

Neprestani rad

uređaja

U donjem delu

friždera se skuplja

voda

Zvukovi koji se ne pojavljuju tokom normalnog rada

uređaja

Uređaj nema napajanja Iz električne mreže

Sijalica nije dobro zavrnuta ili se spalila (U

uređajima sa sijalicom) . Regulator nije ispravno postavljen - postaviti regulator u višu poziciju

Temperatura okoline je veća ili manja od

temperature koja je navedena u tablici sa

tehničkom specikacijom uređaja. Uređaj se nalazi na osunčanom mestu ili

blizu izvora topline

Jednokratno punjenje velikom količinom

toplih namirnica

Otežani protok vazduha unutar uređaja Otežani protok vazduha sa zadnje strane

uređaja Vratanca frižidera/zamrzivača su prečesto

otvarana i/ili su predugo otvorena Vrata se ne zatvaraju

Kompresor se retko uključuje Loše umetnuta brtva vrata - utisnuti brtvu

Regulator nije ispravno postavljen - postaviti regulator u nižu poziciju Ostali uzroci kao tač. „Uređaj preslabo

hladi i/ili zamrzava”

Otvor za odvod vode je začepljen (tiče se uređaja sa otvorom za odvođenje otopljene

vode)

Otežani protok vazduha unutar odeljka

Uređaj nie stoji dobro Uređaj nie stoji dobro Uređaj dodiruje nameštaj i/ili druge pred-

mete

- proveriti da li je kabel za napajanje oštećen

- proveriti ima li napona u utičnici uključujući neki drugi uređaj, np. noćnu lampu.

- proveriti da li je uređaj uključen podešavajući termostat u poziciju veću od od „OFF” ili „0”.

- proveriti prethodnu tačku „Uređaj ne radi”- zavrnuti ili promeniti pregorelu sijalicu(U uređajima sa sijalicom).

- uređaj je prilagođen za rad u temperaturi koja je navedena u tablici sa tehničkom specikacijom uređaja

- promeniti položaj uređaja shodno instrukciji za

upotrebu

- pričekati do 72 sata na hlađenje (zamrzavanje) namirnica i ostvarivanje željene temperature unutar

odeljka .

- poslagati namirnice i spremnike tako da ne dodiru-

ju zadnju stenku frižidera

- odmaknuti uređaj od zida min. 30 mm

- smanjiti učestalost otvaranja vrata i/ili skratiti

vreme kad su vrata otvorena.

- poslagati namirnice i spremnike tako da ne otežavaju zatvaranje vrata

- proveriti da temperatura okoline nije manja od raspona klimatske klase.

- proveriti shodno prethodnoj tač. „Uređaj preslabo

hladi i/ili zamrzava”

- očistiti otvor za odvod vode (vidi instrukcija za upotrebu glava - „Uklanjanje inja iz frižidera”)

- poslagati namirnice i spremnike tako da ne dodiru-

ju zadnju stenku frižidera

Uređaj dodiruje nameštaj i/ili druge predmete

Tokom normalnog rada uređaja za hlađenje mogu da se pojave razni zvukovi koji nemaju nikakav uticaj na pravilno delovanje frižidera.

Zvukovi koje je lako otkloniti:

l buka,kad frižider nije dobro postavljen - podesiti pomoću nožica za regulaciju spreda. Eventualno ispod rola

pozadi podmetnuti meki materijal, posebno kad je podloga od pločica.

l dodirivanje obližnjeg nameštaja – odmaknuti frižider. l škripe ladice ili police – izvaditi i ponovo umetnuti ladicu ili policu. l zvukovi boca koje se dodiruju - odmaknuti boce od sebe.

Zvukovi koje čujemo tokom pravilne eksploatacije uređaja proizlaze iz rada termostata, kompresora (uključivanje), sistema za hlađenje (skupljanje i širenje materijala pod uticajem razlike temperatura i protoka rashladnog medija).

Page 90

EKOLOGIJA

Zaštitaozonskogsloja

U proizvodnji našegu uređaja koriste se rashladna sred-

stva i za peneće supstance

koje 100% nemaju FCKW

i FKW, što korisno utiče na zaštitu ozonskog omotača

i smanjivanje efekta staklenika. Sa druge strane savremena tehnologija i

izolacija prijazna životnoj sredini uzrokuje nisku potrošnju energije.

Reciklažapakovanja

Naša pakovanja su izrađena

od materijala prijaznih za

životnu sredinu i možemo da

ih ponovo iskoristimo:

lVanjsko pakovanje papir/ folija lU vidu polistirena penećeg (PS) bez FCKW

spienionego (PS)

lFolije i vrećice od polietilena (PE)

LIKVIDACIJA/UTILIZACIJAOPREME

Ako uređaj više nećemo

da koristimo, pre odla-

ganja na otpad odrežimo

kabel za napajanje.

Ovaj uređaj je označen

u skladu sa evropskom

direktivom 2002/96/EU i

poljskim zakonom o potro-

šenom električnom i elektronskom otpadu. Ujedno je označen simbolom precrtanog

kontejnera za otpatke. Oznaka na proizvodu pokazuje da ovaj

proizvod posle njegovog životnog veka ne može da bude biti tretiran kao ostali kućni

otpad. Korisnik ima obavezu da ovaj proizvod

preda na odgovarajuće sabirno mesto za reciklažu potrošene električne i elektronske

opreme. Institucije za prikupljanje ovakvog

otpada, uključujući lokalne sabirne tačke, kupovna mesta, opštinske jedinice, sačinjavaju odgovarajući sistem koji omogućava

zbrinjavanje ove opreme.

Pravilno odlaganje potrošene električne i elektronske opreme sprečava potencijalne

negativne posledice za okolinu i ljudsko

zdravlje koje inače mogu da budu uzrokovane neodgovarajućim odlaganjem ovog

proizvoda.

KLIMATSKA KLASA

Informacija o klimatskoj klasi uređaja nalazi se na nazivnoj pločici. Ona pokazuje u kakvoj temperaturi okoline (tj. prostorije u kojoj rad) uređaj deluje optimalno (pravilno).

Klimatska klasa Dopuštenatemperatura

SN +10°C - +32°C N +16°C - +32°C ST +16°C - +38°C T +16°C - +43°C

okoline

Page 91

GARANCIJA,USLUGEPOSLEPRODAJE

Garancija

Garantne usluge u skladu sa garantnim listom.

Proizvođač ne snosi odgovornost za bilo kakvu štetu prouzrokovanu nepravilnom upotrebom proizvoda.

Izjava proizvođača

Proizvođač nižim izjavljuje da ovaj proizvod ispunjava osnovne uslove niže

navedenih evropskih direktiva:

• niskonaponske direktive 2014/35/UE

• direktive elektromagnetske kompatibilnosti 2014/30/UE

• direktive ekodizajna 2009/125/UE

• direktive RoHS 2011/65/UE

i zato je proizvod označen i poseduje deklaraciju usklađenosti koja je predočavana organima za nadzor tržišta.

Page 92

SVEIKINAMEPASIRINKUS„HANSA“ŽENKLOĮRANGĄ

GERBIAMIEJI! Šįprietaisąlabailengvaprižiūrėtiirjispuikiaiveikia.Priešišvežantišgamykloskiekvieno gaminiosaugumoirveikimofunkcijosbuvokruopščiaipatikrintos.

Priešjungdamiprietaisąprašomeatidžiaiperskaitytinaudojimoinstrukciją.

Šioje naudojimo instrukcijoje pateikiami pa-

veikslėliai yra tik pažintiniai. Visa įrenginio įranga aprašoma atitinkamame skyriuje.

Įrenginys skirtas naudoti tik buityje.

Gamintojas pasilieka teisę daryti pakeitimus, kurie nedaro įtakos įrenginio

veikimui.

Page 93

SAUGAUSNAUDOJIMONURODYMAI

Kai kurios šios instrukcijos nuostatos yra suvienodintos įvairių tipų šaldymo įrangai (šaldytuvams, šaldytuvamsšaldikliams arba šaldikliams). Informacija apie Jūsų įrangos tipą pateikiama Produkto lape, kuris pateikia-

mas kartu su gaminiu.

Gamintojas neatsako už žalą, padarytą nesilaikant taisyklių, kurios pateikiamos šioje instrukcijoje. Prašome išsaugoti šią instrukciją, kad būtų galima ja

pasinaudoti ateityje ar perduoti kitam vartotojui.

Įrenginys nėra skirtas naudoti asmenims, kurių ziniai, jutiminiai ar protiniai gebėjimai yra riboti (taip pat ir vaikams), ar neturintiems patirties arba neišmanantiems įrenginio, nebent naudojamasi prižiūrint asmeniui, atsakingam už jų saugumą, ir laikantis įrenginio naudojimo

instrukcijos.

Būtina ypač atkreipti dėmesį, kad įrenginiu nesinaudotų vaikai, palikti be priežiūros. Negalima jiems leisti žaisti įrenginiu. Negalima jiems leisti sėstis ant ištraukiamų elementų ir karstytis ant durelių. Šaldytuvas su šaldikliu tinkamai veikia aplinkos temperatūroje, kuri nurodyta techninės specikacijos lentelėje. Negalima naudoti rūsyje, prieangyje, nešildomame vasarnamyje rudenį ir žiemą. Statant, perstumiant, pakeliant negalima griebti už durelių laikiklių, traukti už šaldytuvo užpakalinėje dalyje esančio kondensatoriaus ir liesti kompresoriaus agregatą. Pervežant, perkeliant ar statant šaldytuvo negalima palenkti daugiau nei 40° nuo vertikalios padėties. Priešingu atveju įrenginį galima įjungti tik praėjus bent 2 valandoms, kai jis buvo pastatytas (2 pieš.). Kiekvieną kartą, kai atliekami šaldytuvo priežiūros darbai, būtina ištraukti kištuką iš tinklo lizdo. Negalima traukti už laido. Būtina suimti už kištuko korpuso. Girdimi traškėjimo ar trūkinėjimo garsai atsiranda dalims plečiantis ir susitraukiant dėl temperatūros pokyčių.

Page 94

SAUGAUSNAUDOJIMONURODYMAI

Saugos sumetimais negalima įrenginio remontuoti savo nuožiūra. Remonto darbai, atliekami reikiamos kvalikacijos neturinčių asmenų, gali kelti rimtą pavojų įrengi-

nio vartotojo saugumui.

Būtina kelias minutes vėdinti patalpą, kurioje stovi įrenginys (patalpa turėtų būti bent 4 m3; įrenginio su izobutanu/R600a atveju), jeigu pažeidžiama aušinimo sistema Negalima pakartotinai užšaldyti visiškai ar dalinai atšildytų produktų. Šaldiklio kameroje negalima laikyti gėrimų buteliuose ir dėžutėse, ypač prisotintų anglies dvideginio,. Dėžutės ir

buteliai gali susprogti.

Neimti į burną šaldytų produktų, ką tik išimtų iš šaldiklio (ledų, ledukų ir pan.), žema jų temperatūra gali sukelti skaudžių nušalimų. Būtina stengtis nepažeisti aušinimo sistemos, pvz., nepradurti aušalo kanalų garintuve, nenulaužti vamzdelių. Trykštantis aušalas yra degus. Patekus į akis, praplauti švariu vandeniu ir nedelsiant kreiptis į gydytoją. Jeigu pažeidžiamas maitinimo laidas, būtina jį pakeisti

specializuotoje taisykloje. Įranga skirta maistui laikyti – nenaudoti jos kitiems tikslams.

Įrangą reikia visiškai išjungti iš tinklo (ištraukti kištuką iš tinklo lizdo), kai atliekami šie darbai: valymo, priežiūros ar keičiant pastatymo vietą. Šį prietaisą gali naudoti vaikai nuo 8 metų amžiaus. Asmenys, turintys ribotų  zinių, jutiminių ar protinių gebėjimų arba neturintys patirties ar žinių, prietaisą gali naudoti tik prižiūrimi arba tik tuo atveju, jeigu jiems buvo paaiškinta, kaip saugiai naudoti prietaisą, ir jie suprato gresiančius pavojus. Vaikams negalima žaisti su prietaisu. Vaikai negali atlikti valymo ir priežiūros darbų be priežiūros.

Page 95

SAUGAUSNAUDOJIMONURODYMAI

Anti-bacteria System (yra priklausomai nuo modelio. Apie jo buvimą informuojama atitinkamu lipduku prietaiso kameros viduje) - Specialus antibakterinis prepa-

ratas, kurio dedama į medžiagą, iš kurios gaminamas šaldytuvo vidus, saugo jame laikomus produktus nuo pelėsių, bakterijų ir mikroorganizmų, taip pat neleidžia susidaryti nemaloniam kvapui. Dėl to produktai ilgiau išlieka švieži. Norėdami turėti daugiau vietos šaldiklyje, galima iš jo išimti stalčius ir dėti produktus tiesiai ant lentynėlių. Tai neturi įtakos prietaiso šiluminėms ir mechaninėms savybėms. Nurodyta šaldiklio talpa buvo apskaičiuota išėmus stalčius iš prietaiso.

Page 96

ĮRENGINIODIEGIMASIRNAUDOJIMOSĄLYGOS

Diegimaspriešpirmąkartąpaleidžiant

l Įrenginį išpakuoti, nuimti durelių apsau-

gines lipniąsias juostas ir išimti įrangą. Galimus klijų likučius pašalinti švelniu

plovikliu.

l Pakuotės putplasčio elementų neišmesti.

Prireikus pervežti, šaldytuvą su šaldikliu supakuoti į putplasčio elementus ir plėvelę bei apklijuoti lipniąja juosta.

l Šaldytuvo ir šaldiklio vidų ir įrangos

elementus nuplauti drungnu vandeniu

su indų plovikliu, paskiau nuvalyti ir išdžiovinti.

l Šaldytuvą su šaldikliu statyti ant lygaus,

horizontalaus ir stabilaus pagrindo,

sausoje, vėdinamoje ir nesaulėtoje patalpoje, toliau nuo šilumos šaltinių, pvz., viryklių, šildymo radiatorių, vamzdžių, karšto vandens prietaisų ir pan.

l Įrenginio išorės paviršiai gali būti pa-

dengti apsaugine plėvele, kurią reikia

nuimti.

l Įrenginį statyti horizontaliai – atitinkamai

pareguliuoti 2 reguliuojamąsias kojeles (3 pieš.).

l Kad dureles būtų galima nekliudomai

atidaryti, atstumas nuo įrenginio šoninės sienelės (iš durelių vyrių pusės) ir patalpos sienos nurodytas 5 piešinyje.*

l Būtina pasirūpinti tinkamu patalpos

vėdinimu ir laisva oro apytaka iš visų įrenginio pusių (6 pieš.).*

Mažiausiatstumainuošilumosšaltinių:

- nuo elektrinių, dujinių ir kitų viryklių – 30

mm,

- nuo mazutu ar anglimis kūrenamų krosnių – 300 mm,

- nuo įmontuojamų orkaičių – 50 mm

Jeigu neįmanoma laikytis nurodytų

atstumų, būtina naudoti tinkamas izoliacines plokštes.

l Šaldytuvo užpakalinė sienelė, ypač

kondensatorius ir kiti aušinimo sistemos

elementai, negali liestis su kitais elemen-

tais, galinčiais pažeisti, ypač su centrinio šildymo ir vandentiekio vamzdžiais.

l Draudžiama kaip nors manipuliuoti auši-

nimo agregato elementais. Ypač būtina atkreipti dėmesį, kad kompresoriaus nišoje matomas kapiliarinis vamzdelis nebūtų pažeistas. Vamzdelio negalima

lenkti, tiesinti ar vynioti.

l Vartotojas, pažeidęs kapiliarinį vamzdelį,

praranda garantijos suteikiamas teises

(8 pieš.).

l Kai kurių modelių durelių rankena yra

įrenginio viduje ir ją reikia patiems

prisukti.

Jungimasįtinklą

l Prieš jungiant į tinklą rekomenduojama

temperatūros reguliavimo rankenėlę nustatyti „OFF“ ar kitoje padėtyje, kurioje įrenginys išjungiamas iš tinklo (žr. įrenginio valdymą).

l Įrenginį jungti į 230 V, 50 Hz kintamo-

sios srovės tinklą per tinkamai įrengtą, įžemintą ir 10 A saugikliu apsaugotą elektros lizdą.

l Įrenginį būtina įžeminti pagal galiojančius

teisės aktus. Gamintojas atsisako bet kokios atsakomybės už galimą žalą asmenims ar daiktams, padarytą nesilaikant šio teisės aktų reikalavimo.

l Negalima naudoti adapterių, šakotuvų,

dviejų gyslų ilgintuvų. Jeigu prireikia naudoti ilgintuvą, tinkamiausias yra ap-

sauginis, vieno lizdo, atitinkantis VDE/ GS saugos reikalavimus.

l Ilgintuvo (apsauginio su saugos žen-

klu) lizdą laikyti saugiu atstumu nuo kriauklių, kad vanduo ir kitokie skysčiai jo neužlietų.

l Duomenys pateikiami vardinėje lentelėje,

kuri yra sienelės apačioje, šaldiklio kame-

ros viduje**.

Išjungimasištinklo

l Būtina užtikrinti galimybę išjungti įrenginį

iš elektros tinklo ištraukiant kištuką ar išjungiant dvipolį jungiklį (9 pieš.).

* Netaikoma montuojamajai įrangai

** Yra priklausomai nuo modelio

Page 97

NAUDOJIMAS IR FUNKCIJOS

Valdymoskydas:

1. Temperatūros indikatorius

2. Temp. Set – temperatūros parinkčių reguliavimo mygtukas

3. Super Freeze – Greito šaldymo (Super Freeze) funkcijos mygtukas

Temperatūrosnustatymas

Spausti mygtuką „Temp. Set” norimai temperatūrai nustatyti; kiekvieną kartą paspaudus mygtuką atitinkamai keičiama temperatūra nuo -14 oC iki -24 oC šia tvarka:

-14 oC -> -15 oC -> -16 oC -> -17 oC -> -18 oC -> -19 oC -> -20 oC -> -21 oC -> -22 oC -> -23 oC -> -24 oC

Funkcija„Greitasšaldymas“(SuperFreeze)

Greito šaldymo (Super Freeze) funkcija galima greitai sumažinti temperatūrą šaldiklyje, todėl maisto produktai išsaugoja vitaminus ir maistines medžiagas bei ilgiau lieka švieži.

l Spausti mygtuką „Super Freeze“ greito šaldymo funkcijai paleisti. Skyde rodoma -25 oC temperatūra. l Greito šaldymo (Super Freeze) funkcija automatiškai išjungiama po 48 valandų. l „Greito šaldymo“ režimą galima išjungti paspaudus funkcijos „Greitas šaldymas“ (Super Freeze)

mygtuką arba temperatūros parinkčių „Temp. Set.“ mygtuką

Valdymoskydoblokavimas(ChildLock)

3 sekundes vienu metu spausti „Temp.Set.“ ir „Super Freeze“ mygtukus valdymo skydui atblokuoti.

Negalima užpildyti kamerų, kol jos neatšalo (ne anksčiau nei po 4 val., kai įrenginys pradėjo veikti).

Temperatūrašaldytuvo/šaldikliokamerosviduje

Pasikeitus metų laikui, nereikia keisti nustatytos temperatūros. Pakilusią aplinkos temperatūrą aptinka jutiklis ir kompresorius automatiškai įjungiamas ilgesnį laiką, kad palaikytų kamerų viduje nustatytą temperatūrą.

Nedidelitemperatūrospokyčiai

Nedideli temperatūros pokyčiai yra normalus reiškinys ir gali pasitaikyti, pavyzdžiui, laikant šaldytuve daug šviežių produktų ar ilgesnį laiką palikus praviras duris. Tai nedaro įtakos maisto produktams, o temperatūra greitai grąžinama iki nustatyto lygio.

Šaldikliokameraiatitirpintireikia (20pieš.):

l Išjungti įrenginį valdymo skyde, paskiau ištraukti kištuką iš lizdo. l Atidaryti duris, išimti produktus. l Atsižvelgiant į modelį, ištraukti nutekamąjį kanalėlį, esantį šaldiklio kameros apatinėje dalyje, ir padėti

indą.

l Palikti atidarytas dureles – tai pagreitins atitirpimą. Papildomai galima šaldiklio kameroje pastatyti

indą su karštu (bet ne verdančiu) vandeniu.

l Nuplauti ir išdžiovinti šaldiklio vidų. l Paleisti įrenginį taip, kaip nurodyta instrukcijoje.

Page 98

NAUDOJIMAS IR FUNKCIJOS

Produktųlaikymasšaldytuveiršaldiklyje

Laikantmaistąšiameįrenginyjebūtinaelgtis

kaip nurodyta toliau.

lProduktus laikyti lėkštelėse, induose ar suvynio-

tus į maistinę plėvelę. Tolygiai išdėlioti lentyno-

se.

lBūtina atkreipti dėmesį, ar maistas nesiliečia

su užpakaline sienele; jeigu taip, produktai gali apšerkšnyti ar sudrėkti.

lĮ šaldytuvą nedėti indų su karštu turiniu. lProduktus, kurie lengvai sugeria pašalinius kva-

pus, pvz., sviestą, pieną, varškės sūrį, ir tokius, kurie skleidžia stiprų kvapą, pvz., žuvis, rūkytus mėsos gaminius, sūrius, būtina laikyti supakuotus plėvelėje ar sandariai uždarytuose indu-

ose.

lLaikant daug vandens turinčias daržoves ant

daržovių stalčių sienelių kaupiasi vandens garai; tai netrukdo, kad šaldytuvas tinkamai veiktų.

lPrieš dedant daržoves į šaldytuvą būtina jas ge-

rai nusausinti.

lPernelyg didelis drėgmės kiekis trumpina

daržovių, ypač lapinių, laikymo trukmę.

lLaikyti neplautas daržoves. Plaunant pašalina-

ma natūrali apsauga, todėl daržoves geriausia plauti prieš pat jas vartojant.

lRekomenduojama produktus krauti į 1-ą,

2-ą, 3-ią* stalčius iki natūralios krovimo ribos (11a/11b pieš.).**

1. Supakuoti produktai

2. Garintuvo lentyna / lentyna

3. Natūrali krovimo riba

4. (*/***)

lLeidžiama produktus dėti ant šaldiklio garintuvo

metalinių lentynų.

lProduktai už lentynos gali būti išsikišę 20–30

mm nuo natūralios krovimo ribos.

lKrovimo erdvei padidinti galima apatinį stalčių

išimti ir sudėti produktus kameros apačioje iki maksimalaus aukščio.

Produktųšaldymas**

lŠaldyti galima beveik visus maisto produktus,

išskyrus žalias valgomas daržoves, pvz., salotas.

lŠaldomi tik aukščiausios kokybės maisto produk-

tai, padalyti porcijomis, kurias galima suvartoti per

vieną kartą.

lProduktus pakuoti bekvapėje medžiagoje, pro

kurią neprasiskverbia oras ir drėgmė ir kuriai nekenkia riebalai. Geriausios medžiagos: maišeliai, polietileno, aliuminio plėvelė.

l Pakuotė turi būti sandari ir gerai prigludusi prie

šaldomų produktų. Nenaudoti jokių stiklinių pakuočių.

lŠaldyti sudėti švieži ir šilti (aplinkos temperatūros)

maisto produktai neturėtų liestis su jau užšaldytu

maistu.

lRekomenduojama per parą į šaldiklį per vieną

kartą nedėti daugiau šviežio maisto nei nurodyta įrenginio techninės specikacijos lentelėje.

lŠaldomų produktų gerai kokybei išsaugoti re-

komenduojama viduriniame stalčiuje esančius šaldytus produktus sudėti taip, kad nesiliestų su dar neužšaldytais produktais.

lRekomenduojama užšaldytas porcijas perdėti į

vieną šaldymo stalčiaus pusę, o šviežias šaldomas porcijas sudėti priešingoje pusėje – kuo labiau pastumti prie stalčiaus užpakalinės ir šoninės sienelių.

lProduktams šaldyti skirta erdvė, pažymėta (*/***). lAtsiminti, kad temperatūrą šaldiklio kameroje

lemia aplinkos temperatūra, maisto produktų kiekis, kaip dažnai varstomos durelės, termostato

parinktys.

lJeigu uždarius šaldiklio kameros dureles

nepavyktų jų vėl iš karto atidaryti, rekomenduojama palaukti 1–2 minutes, kol kameroje susidaręs

vakuumas kompensuojamas.

Šaldytų produktų laikymo trukmė priklauso nuo produktų kokybės iki užšaldant ir jų laikymo temperatūros. -18°C ar žemesnėje temperatūroje

rekomenduojama laikyti produktus laikyti tiek laiko:

Produktai Mėnesių

Jautiena 6-8

Veršiena 3-6

Subproduktai 1-2

Kiauliena 3-6

Paukštiena 6-8

Kiaušiniai 3-6

Žuvys 3-6

Daržovės 10-12

Vaisiai 10-12

Greitojo šaldymo kamera nėra skirta šaldytam maistui laikyti. Šioje kameroje galima šaldyti ir

laikyti ledo gabaliukus.***

* Taikoma įrenginiams su šaldiklio kamera apati-

nėje įrenginio dalyje ** Taikoma įrenginiams su šaldiklio kamera (*/***) *** Netaikoma įrenginiams su šaldiklio kamero-

mis, paženklintiems (*/***)

Page 99

KAIPTAUPIAINAUDOTIŠALDYTUVĄ

Praktiniaipatarimai

l Šaldytuvo ar šaldiklio nestatyti šalia radiatorių,

orkaičių arba neleisti, kad juos veiktų tiesioginiai saulės spinduliai.

l Įsitikinti, kad vėdinimo angos nėra uždengtos.

Kartą ar du kartus per metus būtina nuo jų nu-

valyti dulkes.

l Parinkti reikiamą temperatūrą: temperatūra

nuo 6 iki 8 °C šaldytuve ir -18 °C šaldiklyje yra

pakankama.

l Išvykstant atostogų būtina padidinti temperatūrą

šaldytuve.

l Šaldytuvo ar šaldiklio dureles atidaryti tik tada,

kai tai yra būtina. Gerai žinoti kokie maisto produktai saugomi šaldytuve ir kur tiksliai jie sudėti. Nesuvartotus produktus būtina kuo greičiau sudėti atgal į šaldytuvą ar šaldiklį, kol jie nesušilo.

l Reguliariai valyti šaldytuvo vidų skudurėliu,

suvilgytu švelniu valikliu. Jeigu įrenginyje nėra automatinio atitirpinimo funkcijos, būtina jį reguliariai atitirpinti. Neleisti, kad susidarytų storesnis nei 10 mm šerkšno sluoksnis.

l Durelių tarpiklį laikyti švarų, antraip durelės iki

galo neužsidarys. Būtina visada pakeisti pažeistą tarpiklį.

Kąreiškiažvaigždutės?

* Temperatūros iki -6 °C pakanka užšaldytą

maistą laikyti apie savaitę. Stalčiai ar kameros, pažymėtos viena žvaigždute, pasitaiko (dažniausia) pigesniuose šaldytuvuose.

** Žemesnėje nei -12 °C temperatūroje maistą

galima laikyti 1–2 savaites ir neprarasti jo sko-

nio. Tokios temperatūros nepakanka maistui užšaldyti.

*** Dažniausia maistą šaldyti tinkama žemesnė nei

-18 °Ctemperatūra, kurioje galima užšaldyti iki 1 kg šviežio maisto.

**** Taip ženklinamas įrenginys tinka maistą laikyti

žemesnėje nei -18 °C temperatūroje ir šaldyti didesnį maisto kiekį.

Temperatūrosšaldytuvezonos

l Dėl natūralios oro apytakos šaldytuvo kameroje

yra skirtingų temperatūros zonų.

l Šalčiausia zona yra tiesiogiai virš daržovėms

laikyti skirtų stalčių. Šioje zonoje reikėtų laikyti švelnius ir greitai gendančius produktus, pvz.:

- žuvis, mėsą, paukštieną,

- rūkytus mėsos gaminius, paruoštus

patiekalus,

- patiekalus ar kepinius su kiaušiniais arba grietinę,

- šviežius pyragus, pyragų mišinius,

- supakuotas daržoves ir kitą šviežią maistą, kurio etiketėje nurodyta laikyti apie 4 °C temperatūroje. l Šilčiausia yra viršutinėje durelių dalyje. Čia

reikėtų laikyti sviestą ir sūrius.

Produktai,kuriųnereikėtųlaikytišaldytuve

l Ne visi produktai yra tinkami laikyti šaldytuve.

Jiems priskirtini:

- žemai temperatūrai jautrūs vaisiai ir daržovės, pvz., bananai, avokadai, papajos, pasioros, baklažanai,

paprikos, pomidorai ir agurkai,

- nenunokę vaisiai,

- bulvės.

 Produktų išdėstymo įrenginyje pavyzdys

(12pieš.).

Page 100

ŠERKŠNOSŠALINIMAS,PLOVIMASIRPRIEŽIŪRA

Įrenginio korpusui ir plastikinėms dalims valyti nenaudoti tirpiklių ir aštrių, šveičiamųjų valiklių (pvz., valymo miltelių ar pienelio)! Naudoti tik švelnius skystus valiklius ir minkštus skudurėlius. Nenaudoti kempinių.

Šerkšnoiššaldytuvošalinimas***

l Ant užpakalinės šaldytuvo kameros sienelės su-

sidaro šerkšno, kuris pašalinamas automatiškai. Šalinant šerkšną, kartu su kondensatu į latakėlio angą gali patekti teršalų. Dėl to gali užsikimšti anga. Tokiu atveju angą reikią švelniai pravalyti krapštuku (13 pieš.).

l Įrenginys veikia ciklais: pirmiausia šaldo (tada

ant užpakalinės sienelės kaupiasi šerkšnas), paskiau šalina šerkšną (lašai nuteka užpakaline

sienele).

Priešpradedant valytigriežtai būtina išjungtiįrenginį ištinklo –ištrauktikištuką ištinklo lizdo,išjungti ar išsuktisaugiklį. Negalimaleisti, kad vanduopatektųįvaldymoskydelįarant lemputės.

l Nerekomenduojama naudoti purškiamų tirpiklių.

Iš tokių preparatų gali susidaryti sprogus mišinys, jų sudėtyje gali būti tirpiklių, kurie gali pažeisti plastikines įrenginio dalis ar net pakenkti

sveikatai.

l Būtina atkreipti dėmesį, kad plauti naudojamas

vanduo netekėtų pro nutekėjimo angą į garinimo indą.

l Visą įrenginį, išskyrus durelių tarpiklius, plauti

švelniu plovikliu. Durelių tarpiklius valyti švariu vandeniu ir nuvalyti, kad būtų sausi.

l Būtina rankiniu būdu gerai nuplauti visus įrangos

elementus (daržovių stalčius, lentynėles, stikli-

nes lentynas ir pan.).

Šerkšnošalinimasiššaldiklio**

l Šerkšną iš šaldymo kameros šalinti tuo pat metu,

kai plaunamas visas įrenginys.

l Didesnės ledo sankaupos ant šaldymo paviršių

trikdo įrenginio veikimą ir suvartojama daugiau

elektros energijos.

l Rekomenduojama įrenginį atitirpinti kartą ar du

kartus per metus.

l Jeigu viduje yra produktų, rankenėlę nustatyti

aukščiausioje padėtyje prieš maždaug 4 val. iki

pradedama atitirpinti. Tai leis produktus laikyti

aplinkos temperatūroje ilgesnį laiką.

l Iš šaldiklio išimtą maistą sudėti į dubenį, apvy-

nioti jį keliais popieriaus sluoksniais, suvynioti į apklotą ir laikyti vėsioje vietoje.

l Šaldiklį reikėtų atitirpdyti per kuo trumpesnį laiką.

Ilgiau aplinkos temperatūroje laikomų produktų tinkamumo vartoti trukmė sutrumpėja.

Šaldikliokameraiatitirpintireikia**:

l Išjungti įrenginį valdymo skyde, paskiau iš-

traukti kištuką iš lizdo.

l Atidaryti duris, išimti produktus. l Atsižvelgiant į modelį, ištraukti nutekamąjį ka-

nalėlį, esantį šaldiklio kameros apatinėje dalyje, ir padėti indą.

l Palikti atidarytas dureles – tai pagreitins

atitirpimą. Papildomai galima šaldiklio kameroje pastatyti indą su karštu (bet ne verdančiu)

vandeniu.

l Nuplauti ir išdžiovinti šaldiklio vidų. l Paleisti įrenginį taip, kaip nurodyta instrukcijoje.

Automatiškasšaldytuvoatitirpinimas

Šaldytuvo kamera turi automatiško atitirpinimo funkciją, bet ant galinės jos sienelės gali kauptis ledo sluoksnis. Dažniausiai tai vyksta tada, kuomet šaldytuve laikoma daug šviežių maisto produktų.

Automatiškasšaldiklioatitirpinimas

Šaldiklio kamera turi automatiško atitirpinimo funkciją (no-frost). Maisto produktai šaldomi cirkuliuojančiu šaltu oru, o oro drėgmė iš kameros šalinama išorėn. Todėl šaldiklyje nesikaupia ledas, o produktai neprišąla vienas prie kito.

Šaldytuvoiršaldiklioplovimas

Bent kartą metuose rekomenduojama išplauti šaldytuvo ir šaldiklio kameras. Tai leis apsisaugoti nuo bakterijų ir nemalonaus kvapo. Prietaisą išjunkite mygtuku (1), ištraukite maisto produktus iš kamerų, kurias išplaukite vandeniu su švelnia valymo priemone. Kameras iššluostykite šluoste.

Lentynųišėmimasirįdėjimas*****

Lentyną ištraukti, paskiau įkišti iki galo, kad lentynos spūsčiukas atsidurtų bėgelio angoje (15 pieš.).

Lentynėliųišėmimasirįdėjimas*****

Pakelti lentynėlę, ištraukti ir įstatyti iš viršaus norimoje padėtyje (16 pieš.).

Jokiubūduįšaldikliovidųnekištielektriniošildytuvoarplaukųdžiovintuvo.

** Taikoma įrenginiams su šaldiklio kamera

(*/***). Netaikoma įrangai su bešerkšne siste-

*** Taikoma įrenginiams su šaldiklio kamera.

Netaikoma įrangai su bešerkšne sistema **** Taikoma įrangai su bešerkšne sistema ***** Netaikoma dėžiniams šaldikliams

100
