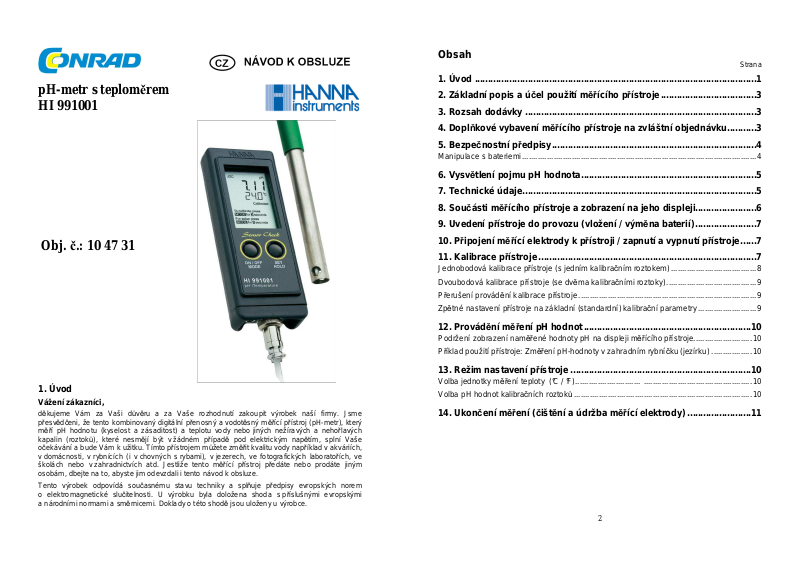

Page 1
pH-metr s teploměrem
HI 991001
Obj. č.: 10 47 31
Obsah
Strana
1. Úvod ..........................................................................................................1
2. Základní popis a účel použití měřícího přístroje....................................3
3. Rozsah dodávky .......................................................................................3
4. Doplňkové vybavení měřícího přístroje na zvláštní objednávku...........3
5. Bezpečnostní předpisy.............................................................................4
Manipulace s bateriemi........................................................................................................4
6. Vysvětlení pojmu pH hodnota..................................................................5
7. Technické údaje........................................................................................5
8. Součásti měřícího přístroje a zobrazení na jeho displeji.......................6
9. Uvedení přístroje do provozu (vložení / výměna baterií).......................7
10. Připojení měřící elektrody k přístroji / zapnutí a vypnutí přístroje......7
11. Kalibrace přístroje..................................................................................7
Jednobodová kalibrace přístroje (s jedním kalibračním roztokem)......................................8
Dvoubodová kalibrace přístroje (se dvěma kalibračními roztoky)........................................9
Přerušení provádění kalibrace přístroje...............................................................................9
Zpětné nastavení přístroje na základní (standardní) kalibrační parametry..........................9
12. Provádění měření pH hodnot...............................................................10
Podržení zobrazení naměřené hodnoty pH na displeji měřícího přístroje..........................10
Příklad použití přístroje: Změření pH-hodnoty v zahradním rybníčku (jezírku) ..................10
13. Režim nastavení přístroje ....................................................................10
1. Úvod
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za Vaše rozhodnutí zakoupit výrobek naší firmy. Jsme
přesvědčeni, že tento kombinovaný digitální přenosný a vodotěsný měřící přístroj (pH-metr), který
měří pH hodnotu (kyselost a zásaditost) a teplotu vody nebo jiných nežíravých a nehořlavých
kapalin (roztoků), které nesmějí být v žádném případě pod elektrickým napětím, splní Vaše
očekávání a bude Vám k užitku. Tímto přístrojem můžete změřit kvalitu vody například v akváriích,
v domácnosti, v rybnících (i v chovných s rybami), v jezerech, ve fotografických laboratořích, ve
školách nebo v zahradnictvích atd. Jestliže tento měřící přístroj předáte nebo prodáte jiným
osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze.
Tento výrobek odpovídá současnému stavu techniky a splňuje předpisy evropských norem
o elektromagnetické slučitelnosti. U výrobku byla doložena shoda s příslušnými evropskými
a národními normami a směrnicemi. Doklady o této shodě jsou uloženy u výrobce.
Volba jednotky měření teploty (°C / °F)............................. ................................................10
Volba pH hodnot kalibračních roztoků ...............................................................................10
14. Ukončení měření (čištění a údržba měřící elektrody) ........................11
2
Page 2
2. Základní popis a účel použití měřícího přístroje
Tento měřící přístroj je vybaven automatickou teplotní kompenzací ATC (Automatic Temperature
Compensation), která zajišťuje přesná měření pH hodnot při různých teplotách. K obsluze přístroje
a k jeho nastavení je tento přístroj vybaven 2 ovládacími tlačítky.
Hodnoty naměřené kyselosti nebo zásaditosti vody (pH) nebo jiných roztoků zobrazuje tento
přístroj na svém displeji v rozsahu od – 2,00 až do 16,00. Teplotu vody můžete změřit tímto
přístrojem ve stupních Celsia (nebo Fahrenheita) v rozsahu od – 5°C °C až do + 105 °C
(k přístroji přiložená měřící elektroda dokáže změřit teplotu pouze do 80 °C).
K napájení tohoto měřícího přístroje slouží 3 baterie 1,5 V velikosti AAA.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení měřícího přístroje
do provozu a k jeho obsluze. Abyste tento výrobek uchovali v dobrém stavu a zajistili jeho
bezpečný provoz, je třeba, abyste tento návod k obsluze dodržovali! Věnujte několik minut času a
přečtěte si pozorně tento návod k obsluze, dříve než začnete tento měřící přístroj používat.
Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst!
Jiný způsob používání tohoto měřícího přístroje, než bylo uvedeno výše, by mohl vést
k jeho poškození nebo ke zničení. Na výrobku nesmějí být prováděny změny nebo
přestavby v jeho vnitřním zapojení.
Dodržujte bezpodmínečně bezpečnostní předpisy!
3. Rozsah dodávky
• Měřící přístroj s brašnou na uložení jeho příslušenství
• Sonda (měřící elektroda pH hodnot) „HI 1296D“ z nerezové oceli s integrovaným teploměrem a
s kabelem o délce 1 m
• Kalibrační (pufrační) roztoky pH 7 a pH 4
• Roztok na čištění měřící elektrody
• 3 baterie 1,5 V velikosti AAA
4. Doplňkové vybavení měřícího přístroje na zvláštní objednávku
U Conrada si můžete objednat následující náhradní kalibrační roztoky:
HI 770710P (pH 7 / pH 10) – obj. č.: 12 11 65
HI 77400P1 (pH 4 / pH 7) – obj. č.: 10 05 16
U Conrada si můžete objednat dále náhradní roztok na čištění měřící elektrody
a udržovací roztok na uložení měřící elektrody:
HI 7061M – obj. č.: 12 15 86 (roztok na čištění elektrody)
HI 70300 – obj. č.: 12 16 23 (udržovací roztok na uložení elektrody)
Firma Hama nabízí následující doplňující vybavení přístroje:
HI 7004L: Kalibrační (pufrační) roztok pH 4,01 / 500 ml
HI 7006L: Kalibrační (pufrační) roztok pH 6,86 / 500 ml
HI 7007L: Kalibrační (pufrační) roztok pH 7,01 / 500 ml
HI 7009L: Kalibrační (pufrační) roztok 9,18 / 500 ml
HI 7010L: Kalibrační (pufrační) roztok pH 10,01/ 500 ml
HI 70300L: Udržovací roztok na uložení elektrody 500 ml
HI 7061L: Roztok na čištění elektrody 500 ml
HI 76405: Držák elektrody
5. Bezpečnostní předpisy
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!
Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné
škody, úrazy osob, které byly způsobeny neodborným zacházením s přístrojem
nebo nedodržováním bezpečnostních předpisů.
• Měřící přístroje a jejich příslušenství nejsou dětské hračky a nepatří do rukou malých dětí!
• Před každým měřením zkontrolujte stav měřící elektrody, zda nedošlo k jejímu poškození.
• Při nevhodných světelných podmínkách (například přímý dopad slunečního záření na měřící
přístroj) může dojít k ovlivnění zobrazení na displeji měřícího přístroje.
• Násilné mechanické poškození přístroje (zdeformování) nebo provedení zásahu do jeho
vnitřního zapojení znamená zánik záruky.
• Buďte zvláště opatrní při manipulaci s hořlavými nebo agresivními (žíravými) kapalinami.
V tomto případě použijte vhodné ochranné pomůcky (ochranné rukavice, brýle a zástěry).
Měření provádějte pouze v dobře větraném prostředí (s dobrou cirkulací okolního vzduchu).
• Dejte pozor na to, že může dojít k poškození měřící elektrody pískem, který se může nacházet
ve zvířené nebo v kalné vodě.
• Nepoužívejte tento měřící přístroj v prostorách, kde se vyskytují hořlavé plyny, výpary
chemických rozpouštědel, zvířený prach nebo silná elektrostatická pole.
Pokud si nebudete vědět rady, jak tento měřící přístroj používat a v návodu
k obsluze nenajdete potřebné informace, požádejte o radu kvalifikovaného
odborníka.
Manipulace s bateriemi
Nepoužívejte tento přístroj v žádném případě otevřený a nenechávejte v něm vybité
baterie, protože i baterie s ochranou proti vytečení mohou zkorodovat, čímž se mohou
uvolnit chemikálie, které by mohly ohrozit Vaše zdraví nebo poškodit či zničit bateriové
pouzdro měřícího přístroje.
Vybité baterie jsou zvláštním odpadem (nepatří v žádném případě do normálního
domovního odpadu) a musí být s nimi zacházeno tak, aby nedocházelo k poškození
životního prostředí. K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v
prodejnách s elektrospotřebiči nebo ve sběrných surovinách.
Šetřete životní prostředí! Přispějte k jeho ochraně!
3
4
Page 3
6. Vysvětlení pojmu pH hodnota
Kyselost a zásaditost neboli pH (anglicky „potential of hydrogen“ tj. „potenciál vodíku“), též
vodíkový exponent je číslo, kterým v chemii vyjadřujeme, zda vodný roztok reaguje kysele či
naopak alkalicky (zásaditě). Hodnota pH je definována jako záporně vzatý dekadický logaritmus
aktivity hydroxoniových kationů.
K zjišťování kyselosti a zásaditosti se používá logaritmická stupnice pH (přesněji se jedná hodnoty
exponentu koncentrace vodíkových a hydroxylových iontů v roztoku).
Tato stupnice je rozdělena do 14 hodnot od „pH 0“ až po „“pH 14“. „pH 0“ znamená silně kyselé
prostředí a „pH 14“ znamená silně zásadité prostředí. Roztok s hodnotou „pH 0“ obsahuje velké
množství vodíkových iontů H+ (100) a velmi malé množství hydroxylových iontů OH– (10
s hodnotou „pH 14“ obsahuje velmi malé množství vodíkových iontů H+ (10
–14
–14
). Roztok
) a velmi velké
množství hydroxylových iontů OH– (100).
Roztok s hodnotou „pH 7“ obsahuje stejné množství vodíkových iontů H+ (10–7) a stejné množství
hydroxylových iontů OH– (10–7). Takovýto roztok (například absolutně čistá voda při teplotě 18 °C)
vykazuje neutrální reakci, není kyselý ani zásaditý (alkalický).
Ve vodném roztoku se vždy kromě molekul normální vody (oxidu neboli kysličníku vodného) „H2O“
nachází také určité množství hydroxoniových kationů (H3O+) – přesněji „[H(H2O)4]+“ – a
hydroxylových anionů
Součin koncentrací obou těchto iontů je ve vodných roztocích vždy konstantní a je označován jako
iontový součin vody a nabývá hodnoty 10
stejná: 10
–
7
. Toto odpovídá hodnotě pH = 7 (neutrální reakce).
Kyselost roztoku vzniká přebytkem hydroxoniových iontů neboli kationů H3O+. Zvýšení jejich
koncentrace na stonásobek, tedy na 10
(OH–)
.
–
14
. V čisté vodě je látková koncentrace obou iontů
–
5
, odpovídá hodnotě kyselosti pH = 5.
Zásaditost je přebytek hydroxylových iontů (anionů) na úkor hydroxoniových iontů (kationů).
Je-li v roztoku např. 1000 × více hydroxoniových iontů OH– než ve vodě, klesne koncentrace iontů
H3O+ na 10
–
10
, což odpovídá hodnotě zásaditosti pH = 10.
7. Technické údaje
Napájení přístroje: 3 baterie 1,5 V velikosti AAA
Životnost baterií: Cca 200 provozních hodin
Měřící rozsah pH:
Měřící rozsah °C (teplota):
Provozní teplota: 0 °C až 50 °C
Relativní vlhkost vzduchu: Max. 100 %
Rozměry: 150,3 x 58 x 29,6 mm
Hmotnost: 205 g
- 2,00 až 16,00; rozlišení: 0,01 pH; přesnost: ± 0,02 pH
- 5,0 °C až + 105,0 °C (80 °C); rozlišení: 0,1 °C; přesnost: ± 0,5 °C
5
8. Součásti měřícího přístroje a zobrazení na jeho displeji
Displej zobrazující naměřenou pH hodnotu a teplotu.
A
Zobrazení doplňujících informací na displeji přístroje.
B
Ovládací tlačítka přístroje.
C
Vodotěsný kryt přístroje.
D
Měřící elektroda (sonda) z nerezové oceli.
E
Bajonetový konektor k připojení měřící sondy (elektrody).
F
1 ATC: Zkratka automatické teplotní kompenzace.
Hlavní segment displeje (zobrazení naměřené pH hodnoty).
2
Sekundární segment displeje (zobrazení naměřené teploty a dalších hlášení).
3
Signalizace vybitých baterií v přístroji (symbol stavu nabití do přístroje vložených baterií).
4
Informace o stabilizaci měřící elektrody a o nepřipojené měřící elektrodě.
5
Informace o provedené kalibraci přístroje.
6
Jednotka měření teploty (°C nebo °F).
7
Stav nabití do přístroje vložených baterií v % (po zapnutí přístroje).
8
9 pH: Jednotka měření kyselosti a zásaditosti roztoku.
6
Page 4
9. Uvedení přístroje do provozu (vložení / výměna baterií)
K napájení tohoto přístroje slouží tři baterie 1,5 V velikosti AAA. Vybité baterie v přístroji poznáte
podle zobrazení prázdného symbolu stavu nabití baterií v sekundárním segmentu displeje
měřícího přístroje (vlevo). Výměnu baterií proveďte v měřícím přístroji rovněž tehdy, jakmile se po
jeho zapnutí zobrazí v hlavním segmentu displeje procentuální hodnota hodnoty stavu nabití
baterií „5 %“. Pokud budete v tomto případě měřící přístroj dále používat, dojde po určité krátké
době k jeho automatickému vypnutí.
1. Vypněte přístroj. Otevřete kryt bateriového pouzdra na spodní straně přístroje.
2. Vyndejte z bateriového pouzdra vybité baterie a nahraďte je novými bateriemi stejného typu
a stejné velikosti. Dejte přitom pozor na správnou polaritu kontaktů baterií.
3. Poté opět uzavřete kryt bateriového pouzdra.
10. Připojení měřící elektrody k přístroji / zapnutí a vypnutí přístroje
Připojte konektor kabelu měřící sondy do zásuvky na spodní straně přístroje.
Sundejte z měřící elektrody její ochranný kryt. Tento měřící přístroj zapnete krátkým stisknutím
tlačítka „ON / OFF MODE“. Na displeji přístroje se nejprve zobrazí všechny jeho segmenty, poté
stav nabití do přístroje vložených baterií v procentech (například „100 % BATT“).
Nakonec se na displeji přístroje objeví normální zobrazení (přístroj se přepne do režimu provádění
měření). Nepřipojíte-li k přístroji měřící elektrodu, pak se na displeji přístroje po jeho zapnutí
zobrazí hlášení „Probe not connected“, z displeje zmizí symbol „ATC“ (vypnutí funkce
automatické kompenzace teploty) a v sekundárním segmentu displeje přístroje se zobrazí
kalibrační hodnota teploty „25,0 °C “. Po připojení měřící elektrody k přístroji se na jeho displeji
opět zobrazí symbol „ATC“ (zapnutí funkce automatické kompenzace teploty) a v sekundárním
segmentu displeje přístroje se zobrazí teplota změřená měřící elektrodou.
Doporučujeme Vám, abyste podle následující kapitoly provedli v pravidelných intervalech kalibraci
přístroje (minimálně jednou za měsíc). Přístroj vypnete v normálním režimu měření krátkým
stisknutím tlačítka „ON / OFF MODE“. Dříve než dojde k vypnutí přístroje, zobrazí se krátce
v sekundárním segmentu displeje přístroje hlášení „OFF“.
Nevypnete-li přístroj ručně, pak dojde z důvodů šetření do něho vložených baterií k jeho
automatickému vypnutí po uplynutí 8 minut, pokud nebudete s přístrojem provádět žádná další
měření nebo jeho kalibraci (nestisknete-li na přístroji žádné ovládací tlačítko).
11. Kalibrace přístroje
K zajištění vysoké přesnosti měření Vám doporučujeme, abyste prováděli v pravidelných
intervalech kalibraci přístroje. Nové provedení kalibrace je nutné v následujících případech:
a) Po výměně měřící sondy (elektrody).
b) Po měření v roztocích s agresivními chemikáliemi.
c) V případě nutnosti provedení velmi přesných měření.
d) Kalibraci přístroje byste měli provádět minimálně jednou měsíčně.
Poznámka: Nebudete-li moci nastavit na displeji přístroje příslušnou kalibrační hodnotu, pak
proveďte vyčištění měřící elektrody nebo ji vyměňte za novou.
U tohoto měřícího přístroje lze provést toto přizpůsobení (kalibraci) s přiloženými
kalibračními roztoky s pH hodnotou 7,01 (HI 70007) a pH 4,01 (HI 70004).
Spotřebujete-li kalibrační roztoky, obraťte se na svého prodejce, u kterého si
můžete objednat (nebo zakoupit) náhradní kalibrační roztoky – viz kapitola
„4. Doplňkové vybavení měřícího přístroje na zvláštní objednávku“.
Na výstupních kontaktech optimálně provedené měřící elektrody (pH elektrody) by se mělo
v neutrálním prostředí (pH 7,00) nalézat při teplotě 25 °C nap ětí 0 mV. Protože se tyto elektrody
od tohoto optima následkem jejich opotřebení nebo kolísáním teploty měřených médií odchylují, je
třeba provést po určité době jejich přizpůsobení k měřícímu přístroji tak, aby dokázaly změřit
zásaditost a kyselost testovaných roztoků co nejpřesněji.
• Nalijte do vhodné sklenice malé množství kalibračního roztoku (asi 5 cm).
• Sundejte z měřící elektrody její ochranný kryt a opláchněte elektrodu pod tekoucí vodou. Poté
vysušte elektrodu papírovým ubrouskem.
• Zapněte přístroj krátkým stisknutím tlačítka „ON / OFF MODE“. Jakmile se na displeji přístroje
objeví normální zobrazení, stiskněte znovu tlačítko „ON / OFF MODE“ a podržte toto tlačítko
stisknuté tak dlouho (asi 3 sekundy), dokud se v sekundárním segmentu displeje nezobrazí
místo hlášení „OFF“ hlášení „CAL“.
• Přístroj se nyní přepne do režimu provedení jeho kalibrace. Na displeji přístroje se zobrazí
hlášení „pH 7,01 USE“ (nebo „pH 6,86 USE“ při použití kalibračních roztoků NIST), což
znamená jaký kalibrační roztok máte použít. Viz kapitola „13. Režim nastavení přístroje“
a její odstavec „Volba pH hodnot kalibračních roztoků“.
Jednobodová kalibrace přístroje (s jedním kalibračním roztokem)
Ponořte měřící elektrodu do kalibračního roztoku do hloubky asi 4 cm. Zamíchejte krátce měřící
elektrodou v kalibračním roztoku a počkejte, dokud nedojde ke stabilizaci zobrazení naměřené
hodnoty pH na displeji měřícího přístroje.
Použijete-li ke kalibraci měřícího přístroje kalibrační roztok s pH hodnotou „4,01“ („10,01“) nebo
„9,18“(při použití kalibračních roztoků NIST), rozezná měřící přístroj tuto pH hodnotu automaticky a
v jeho hlavním segmentu displeje se zobrazí pH hodnota použitého kalibračního roztoku „4,01“
(„10,01“ nebo „9,18“). V sekundárním displeji přístroje se zobrazí hlášení „OK 1“ a z přístroje se
ozve akustický signál.
Po úspěšném provedení kalibrace přístroje se na jeho displeji zobrazí hlášení „Calibrated“.
Tím je jednobodová kalibrace přístroje ukončena a přístroj se opět automaticky přepne do režimu
provádění normálních měření. Vyndejte měřící elektrodu z kalibračního roztoku a opláchněte ji
v destilované nebo v deionizované vodě. Poté vysušte elektrodu papírovým ubrouskem.
Použijete-li ke kalibraci měřícího přístroje kalibrační roztok s pH hodnotou „7,01“ (nebo „6,86“ při
použití kalibračních roztoků NIST), stiskněte po zobrazení pH hodnoty v hlavním segmentu
displeje přístroje tlačítko „ON / OFF MODE“. Po této akci se v hlavním segmentu displeje se
zobrazí pH hodnota použitého kalibračního roztoku „7,01“ (nebo „6,86“). V sekundárním displeji
přístroje se zobrazí hlášení „OK 1“ a z přístroje se ozve akustický signál.
Po úspěšném provedení kalibrace přístroje se na jeho displeji zobrazí hlášení „Calibrated“.
Tím je jednobodová kalibrace přístroje ukončena a přístroj se opět automaticky přepne do režimu
provádění normálních měření. Vyndejte měřící elektrodu z kalibračního roztoku a opláchněte ji
v destilované nebo v deionizované vodě. Poté vysušte elektrodu papírovým ubrouskem.
7
8
Page 5
Dvoubodová kalibrace přístroje (se dvěma kalibračními roztoky)
Abyste docílili přesnějších měření pH hodnot, doporučujeme Vám provést na měřícím přístroji
dvoubodovou kalibraci se dvěma různými kalibračními roztoky. Toto je zvláště výhodné, budete-li
měřit velmi zásaditá nebo naopak velmi kyselá média (roztoky, zeminy apod.).
Ponořte elektrodu do kalibračního roztoku s pH hodnotou „7,01“ (nebo „6,86“ při použití
kalibračních roztoků NIST). Zamíchejte krátce elektrodou v kalibračním roztoku a počkejte, dokud
nedojde ke stabilizaci zobrazení na displeji přístroje. Přístroj rozezná tuto kalibrační hodnotu
automaticky a poté zobrazí na svém displeji hlášení „pH 4,01 USE“, což znamená, že máte použít
k další kalibraci kalibrační roztok s pH hodnotou „4,01“.
Vyndejte měřící elektrodu z kalibračního roztoku s pH hodnotou „7,01“ (nebo „6,86“) a opláchněte
ji v destilované nebo v deionizované vodě. Poté vysušte elektrodu papírovým ubrouskem.
Ponořte nyní elektrodu do kalibračního roztoku s pH hodnotou „4,01“ („10,01“) nebo „9,18“ při
použití kalibračních roztoků NIST. Zamíchejte krátce elektrodou v kalibračním roztoku a počkejte,
dokud nedojde ke stabilizaci zobrazení na displeji přístroje. Po této akci se v hlavním segmentu
displeje se zobrazí pH hodnota použitého kalibračního roztoku „4,01“ („10,01“ nebo „9,18“).
V sekundárním displeji přístroje se zobrazí hlášení „OK 2“ a z přístroje se ozve akustický signál.
Po úspěšném provedení kalibrace přístroje se na jeho displeji zobrazí hlášení „Calibrated“.
Tím dvoubodová kalibrace přístroje ukončena a přístroj se opět automaticky přepne do režimu
provádění normálních měření. Vyndejte měřící elektrodu z kalibračního roztoku a opláchněte ji
v destilované nebo v deionizované vodě. Poté vysušte elektrodu papírovým ubrouskem.
Přerušení provádění kalibrace přístroje
Budete-li chtít přerušit provádění kalibrace před zobrazením pH hodnoty kalibračního roztoku na
displeji přístroje, stiskněte tlačítko „ON / OFF MODE“. Po této akci se na displeji přístroje v jeho
sekundárním segmentu zobrazí po dobu jedné sekundy hlášení „ESC“ a přístroj se opět
automaticky přepne do režimu provádění normálních měření.
Zpětné nastavení přístroje na základní (standardní) kalibrační parametry
Pokud budete chtít vymazat naposledy použité kalibrační parametry (pH hodnoty kalibračních
roztoků), které jste použili k provedení kalibrace měřícího přístroje, stiskněte na přístroji v režimu
provádění kalibrace (zobrazení hlášení „CAL“ na displeji přístroje) krátce tlačítko „SET HOLD“. Po
této akci se na displeji přístroje v jeho sekundárním segmentu zobrazí krátce hlášení „CLR“. Po
zobrazení hlášení „Calibrated“ na displeji přístroje dojde k obnovení standardních parametrů (pH
hodnot kalibračních roztoků), které se budou poté zobrazovat na displeji přístroje. Standardní
nastavení přístroje představuje následující pH hodnoty: 4,01 / 7,01 / 10,01 (viz kapitola
„13. Režim nastavení přístroje“ a její odstavec „Volba pH hodnot kalibračních roztoků“).
12. Provádění měření pH hodnot
Připojte bajonetový konektor kabelu měřící elektrody k bajonetovému konektoru na spodní straně
přístroje a zajistěte jej jeho otočením o 90 °.
Sundejte z měřící elektrody její ochranný kryt. Pokud jste měřící elektrodu uskladňovali v suchu,
pak ji namočte na dobu 30 minut do udržovacího roztoku „HI 70300“ (obj. č.: 12 16 23).
Zapněte přístroj krátkým stisknutím tlačítka „ON / OFF MODE“.
Ponořte měřící elektrodu do testovaného roztoku (například do vody v akváriu nebo v zahradním
jezírku) do hloubky asi 4 cm.
Zamíchejte krátce měřící elektrodou v testovaném roztoku (ve vodě) a počkejte, dokud nedojde ke
stabilizaci zobrazení naměřené pH hodnoty na displeji měřícího přístroje (dokud nezmizí z displeje
přístroje hlášení „Not stable“). Po stabilizaci zobrazení můžete na displeji přístroje odečíst
naměřenou pH hodnotu. V sekundární segmentu displeje se zobrazí naměřená teplota
testovaného roztoku ve stupních Celsia (°C) nebo Fa hrenheita (°F). Vyndejte měřící elektrodu
z testovaného roztoku a opláchněte ji v destilované nebo v deionizované vodě. Poté vysušte
elektrodu papírovým ubrouskem.
Podržení zobrazení naměřené hodnoty pH na displeji měřícího přístroje
Stisknutím tlačítka „SET HOLD“, které podržíte stisknuté tak dlouho, dokud se v sekundárním
segmentu displeje přístroje nezobrazí symbol „HOLD“, přepnete pH-metr do režimu podržení
zobrazení aktuálně naměřené pH hodnoty na displeji měřícího přístroje. Dalším stisknutím tohoto
tlačítka nebo tlačítka „ON / OFF MODE“ se vrátíte do normálního režimu provádění měření.
Příklad použití přístroje: Změření pH-hodnoty v zahradním rybníčku (jezírku)
Ponořte měřící elektrodu připojenou k přístroji do hloubky asi 4 cm do vody zahradního rybníčku
(jezírka). Po uplynutí určité doby (asi po 2 minutách) by se na displeji měřícího přístroje měla
zobrazit naměřená pH hodnota v rozmezí cca od „5,5“ až do „8,5“. Pokud bude zobrazená
naměřená pH hodnota nižší než „5,5“ nebo vyšší než „8,5“, není možné v tomto rybníčku chovat
(pěstovat) ušlechtilé (okrasné) rybičky nebo jiné vodní živočichy.
13. Režim nastavení přístroje
V normálním režimu provádění měření stiskněte tlačítko „ON / OFF MODE“ a podržte toto tlačítko
stisknuté tak dlouho (asi 6 sekund), dokud se v sekundárním segmentu displeje přístroje
nezobrazí symbol „TEMP“ a aktuálně naměřená teplota měřící elektrodou (tím přepnete měřící
přístroj do režimu jeho nastavení). Nyní můžete provést následující nastavení přístroje:
Volba jednotky měření teploty (°C / °F)
Změnu jednotky měření teploty ze stupňů Celsia (°C) na stupn ě Fahrenheita (°F) a naopak
provedete krátkým stisknutím tlačítka „SET HOLD“. Po této akci můžete zvolit po krátkém stisknutí
tlačítka „ON / OFF MODE“, jaké kalibrační roztoky budete používat ke kalibraci přístroje (viz
následující odstavec „Volba pH hodnot kalibračních roztoků“). Stisknete-li nyní 3 x (třikrát)
krátce tlačítko „ON / OFF MODE“, přepnete opět přístroj do normálního režimu měření.
Volba pH hodnot kalibračních roztoků
Po zadání jednotky měření teploty (°C / °F) m ůžete stisknout krátce tlačítko „ON / OFF MODE“. Po
této akci se na displeji přístroje zobrazí hlášení „pH 7,01 BUFF“ (použití standardních kalibračních
roztoků s pH hodnotami 4,01 / 7,01 / 10,01) nebo hlášení „pH 6,86 BUFF“ (použití nestandardních
kalibračních roztoků NIST s pH hodnotami 4,01 / 6,86 / 9,18). Jaké kalibrační roztoky budete chtít
používat ke kalibraci přístroje, zvolíte stisknutím tlačítka„SET HOLD“. Krátkým stisknutím tlačítka
„ON / OFF MODE“ přepnete opět přístroj do normálního režimu měření.
9
10
Page 6
14. Ukončení měření (čištění a údržba měřící elektrody)
Po ukončení měření vypněte měřící přístroj a odpojte od něj měřící elektrodu.
Vyčistěte měřící elektrodu pod tekoucí vodou, poté v destilované vodě nebo v deionizované
(demineralizované) vodě a osušte ji například čistým papírovým ubrouskem. V destilované
nesmíte nechat měřící elektrodu namočenou příliš dlouhou dobu.
Dále vyčistěte měřící elektrodu v čistícím roztoku „HI 700661“ (nebo HI7061M – obj. č.: 12 15 86).
Nalijte do ochranného krytu měřící elektrody malé množství udržovacího roztoku na uložení měřící
elektrody „HI 70300“ (obj. č.: 12 16 23) a tento ochranný kryt nasaďte na měřící elektrodu.
Jestliže se po sundání ochranného krytu objeví na měřící elektrodě bílé krystalky, pak to
neznamená žádné poškození měřící elektrody. Tyto krystalky odstraníte z měřící elektrody jejím
opláchnutím pod čistou tekoucí vodou.
Skleněný kryt měřící sondy je velice citlivý na elektrostatické výboje. Z tohoto důvodu se
nedotýkejte této skleněné baňky rukama (prsty), pokud budete nabiti elektrostatickou elektřinou.
Při provádění kalibrace měřícího přístroje použijte z tohoto důvodu náramky, které odvádějí
elektrostatickou elektřinu.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu
společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku!
Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KU/10/2012
11
Loading...
